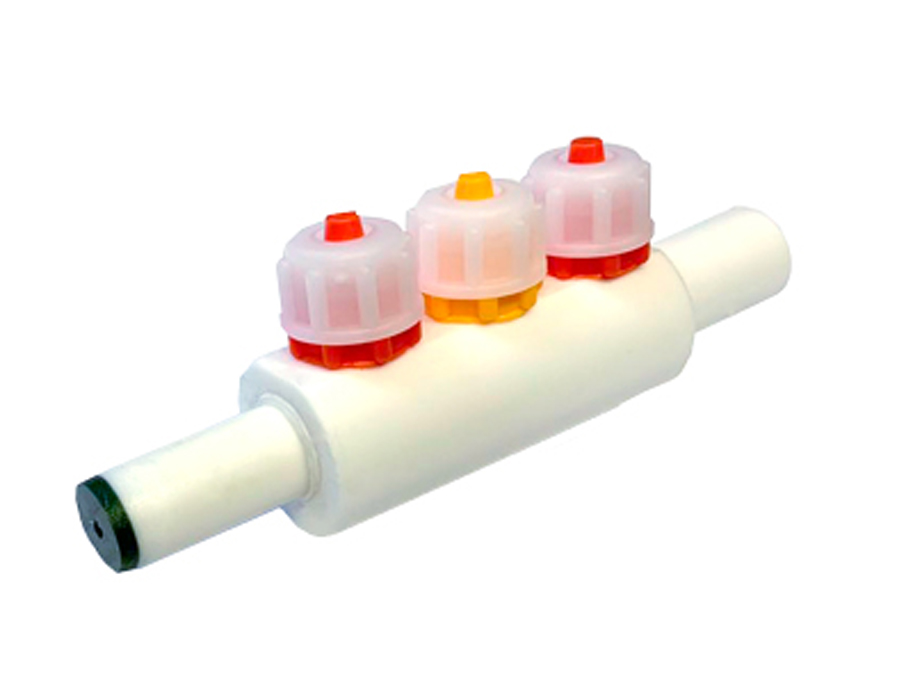

Блок распределитель Electrolux EACB/I-3 FMI/N3_ERP Free match

код товара: НС-1090889

ДЛИНА ТРАССЫ ДО 145м

ПЕРЕПАД ВЫСОТ до 30м

Данный внешний блок мульти сплит-системы используется совместно с внутренними блоками различного типа и мощности.

Отличительные особенности
  • Возможность подключения до 9 внутренних блоков
  • Режимы работы: охлаждение/обогрев/осушение/вентиляция
  • Стабильная работа от -20 до +48°С
  • Турбо-режим
  • Автоматическое качание горизонтальных жалюзи
  • Автоматическая разморозка
  • Автоочистка
  • Авторестарт
  • Горячий старт
  • Проводной пульт (опция)
  • Пульт ДУ с режимом реального времени и подсветкой
  • LED-дисплей
  • Широкоугольные жалюзи
  • Антикоррозийное покрытие Blue Fin
  • Многоразовые моющиеся фильтры
  • Гарантия 3 года

Основные

Бренд ELECTROLUX

Гарантийный срок 3 года

Серия Free Match

Количество портов 3 шт

Страна производства КНР

Цвет корпуса внутр. блока Белый

Потребительские

Эффективен для помещ. площадью до 20 м2

Уровень шума внутр. блока 30 дБ

Применение и соответствие для внешних блоков мульти сплит-системы EACO/I-48/56 FMI/N3_ERP

Производительность

Макс. производительность охлаждения 0.1 кВт

Номинальная производительность охлаждения 1 кВт

Режимы

Режим обогрева Нет

Функции

Функция ионизации воздуха Нет

Технологии

Инверторная технология Да

Монтажные

Вид установки (крепления) Монтаж скрытый

Макс.
длина магистрали (трассы)
9 м

Вес и габариты товара

Глубина товара 0.548 м

Вес товара (нетто) 6 кг

Габаритные размеры товара (В*Ш*Г) 0,182*0,313*0,548 м

Ширина товара 0.313 м

Высота товара 0.182 м

Управление

Управление c мобильного приложения по Wi-Fi Нет

Написать отзыв

Купить

купить в 1 клик

Нашли дешевле? Снизим цену!

Статус в наличии
Доставка бесплатно

В интернет-магазине РУСКЛИМАТ вы можете купить блок распределитель electrolux eacb/i-3 fmi/n3_erp free match, цена одна из лучших по рынку. Возможность бесплатной доставки по городу Тюмень или покупки в кредит блок распределитель electrolux eacb/i-3 fmi/n3_erp free match уточняйте у наших операторов по телефону 8 (800) 777-19-77.

ТРЕБУЕТСЯ ПОМОЩЬ?

Наружный блок мульти сплит-системы Multi FDX LG FM57AH

  Наружный блок мульти сплит-системы Multi FDX LG FM57AH

Звоните нам по телефону +77076981398

Или пишите в Whatsapp

Обзор «Наружный блок мульти сплит-системы Multi FDX LG FM57AH»

 Мультисплит-система серии Multi FDX от LG FM AH предназначена для мультизонального кондиционирования помещений, где на один наружный блок LG, приходится несколько внутренних блоков различной холодопроизводительности и различного типа. Отличительная особенность систем FDX, это подключение внутренних блоков к наружному через распределительные блоки LG. Фреоновая трасса от наружного блока делится с помощью разветвителей, затем подключаются блоки распределители на 2, 3 или 4 внутренних блока и от них трасса прокладывается к внутренним блокам.

Блок-распределитель PMBD3620  на 2 внутренних блока

Блок-распределитель PMBD3630  на 3 внутренних блока

Блок-распределитель PMBD3640  на 4 внутренних блока

 Мульти сплит-система Multi FDX от LG FM AH работает в одном режиме для всех блоков, т.е. либо на охлаждение, либо на обогрев. Но температурный режим можно задавать отдельно для каждого внутреннего блока.

 Наружные блоки мультисплитсистем LG FM AH серии Multi FDX предназначены для свободной комплектации внутренними блоками кондиционеров LG. В зависимости от мощности наружного блока мультисплит-систем LG серии Multi FDX, подбирается количество внутренних блоков. Для данной серии мульти сплит-систем их количество может быть от 7-ми до 9-ти штук.

 Модельный ряд наружных блоков мульти сплит-систем LG FM AH серии Multi FDX могут работать на обогрев от -18°С до +18°С наружной температуры и в режиме охлаждения -10°С до +48°С. Весь модельный ряд наружных блоков мультисплит систем серии Multi F собирается в Корее.



Технические характеристики  мульти сплит-систем кондиционеров LG FM-AH серии Multi FDX:



   суммарная длина всех ответвлений и основной трассы 145 м
   протяженность фреонопровода от наружного блока до разспределительных блоков 55 м
   длина одного ответвления от распределительного блока до внутреннего блока 15 м
   суммарная длина всех ответвлений от блоков распределителей 90 м
   перепад высот между внутренними блоками 15 м
   перепад высот между наружным и внутренними блоками 30 м

   кабель межблочный от наружного до распределительных блоков 4 х 1.25
   межблочный кабель от блока распределителя до внутренних блоков 4 х 0.75
   питающий кабель с заземлением 5 х 2.5


Ниже указаны внутренние блоки для мультисплитсистем инвертерного типа FM AH охлаждение/обогрев:


                                     Внутренние блоки настенного типа LG:

Внутренний блок кондиционера LG ARTCOOL Gallery MA09Ah2                         Внутренний блок кондиционера LG ARTCOOL Gallery MA12Ah2

Внутренний блок кондиционера LG ARTCOOL Panel MA09AHV                           Внутренний блок кондиционера LG ARTCOOL Panel MA12AHV

Внутренний блок кондиционера LG ARTCOOL MS07AW (R, V, W)                       Внутренний блок кондиционера LG ARTCOOL MS09AW (R, V, W)

Внутренний блок кондиционера LG ARTCOOL MS12AW (R, V, W)                       Внутренний блок кондиционера LG ARTCOOL MS18AW (R, V, W)

Внутренний блок кондиционера LG ARTCOOL MS24AW (R, V, W)                       Внутренний блок кондиционера LG Deluxe MS07AQ

Внутренний блок кондиционера LG Deluxe MS09AQ                                          Внутренний блок кондиционера LG Deluxe MS12AQ

Внутренний блок кондиционера LG Deluxe MS18AQ                                          Внутренний блок кондиционера LG Deluxe MS24AQ

Внутренний блок кондиционера LG Standard MS05SQ                                       Внутренний блок кондиционера LG Standard MS07SQ

Внутренний блок кондиционера LG Standard MS09SQ                                       Внутренний блок кондиционера LG Standard MS12SQ

Внутренний блок кондиционера LG Standard MS18SQ                                       Внутренний блок кондиционера LG Standard MS24SQ


                                     Внутренние блоки напольного типа LG:

Внутренний блок кондиционера LG CQ09NA                                     Внутренний блок кондиционера LG CQ12NA

                                                 Внутренний блок кондиционера LG CQ18NA



                                     Внутренние блоки напольно-потолочного типа LG:

Внутренний блок кондиционера LG CV09NE                                     Внутренний блок кондиционера LG CV12NE



                                     Внутренние блоки подпотолочного типа LG:

Внутренний блок кондиционера LG CV18NJ                                     Внутренний блок кондиционера LG CV24NJ



                                     Внутренние блоки кассетного типа LG однопоточные:

Внутренний блок кондиционера LG MT09AH                                      Внутренний блок кондиционера LG MT11AH



                                     Внутренние блоки кассетного типа LG четырех-поточные:

Внутренний блок кондиционера LG MT06AH                                      Внутренний блок кондиционера LG MT08AH

Внутренний блок кондиционера LG CT09NR                                      Внутренний блок кондиционера LG CT12NR

Внутренний блок кондиционера LG CT18NR                                      Внутренний блок кондиционера LG CT24NR



                                     Внутренние блоки канального типа LG низконапорные:

Внутренний блок кондиционера LG СВ09L                                         Внутренний блок кондиционера LG СВ12L

Внутренний блок кондиционера LG СВ18L                                         Внутренний блок кондиционера LG СВ24L


Линейка наружных блоков кондиционеров мультисплит систем Multi FDX LG FM AH представлена в следующих моделях:

Наружный блок Multi FDX LG FM40AH                                Наружный блок Multi FDX LG FM48AH

Наружный блок Multi FDX LG FM56AH                                Наружный блок Multi FDX LG FM41AH

Наружный блок Multi FDX LG FM49AH                                Наружный блок Multi FDX LG FM57AH

BS-блоки BS1Q-A, BS-Q14AV1, BSVQ-P9B, BSV-Q100PV


Блоки-распределители для систем VRV IV с рекуперацией теплоты



  • Уникальный модельный ряд обеспечивает гибкость и быстроту проектирования.
  • До 70% меньше в размерах и до 60% легче моделей предыдущего поколения.
  • Значительно сокращается время установки.
  • Возможность подключения всех внутренних блоков к одному BS-блоку.
  • Возможность подключения до 16 кВт на один порт.
  • Возможность подключения блоков мощностью 28 кВт за счет использования двух портов.
  • Отсутствие ограничений на количество используемых портов позволяет осуществлять поэтапное подключение внутренних блоков.
  • Совместимы с наружными блоками VRV IV с рекуперацией теплоты REYQ-T.





ВНУТРЕННИЙ БЛОК BS1Q10A BS1Q16A BS1Q25A BS4Q14AV1 BS6Q14AV1 BS8Q14AV1 BS10Q14AV1 BS12Q14AV1 BS16Q14AV1
Количество портов  1  4  6  8 10 12 16
Максимальное количество подсоединяемых внутренних блоков к 1 порту 5    8 5
Максимальное количество подсоединяемых внутренних блоков 20  30 40 50 60 64
Максимальный индекс производительности подсоединяемых внутр. блоков к 1 порту 100   160 250 140
Максимальный индекс производительности подсоединяемых внутр. блоков 400 600 750
Размеры | В х Ш х Г мм 207x388x326 298x370x430 298x580x430 298x580x430 298x820x430 298x820x430 298x1060x430
Масса кг 12 15 17 24 26 35 38 50





Блоки распределители для систем VRV IV с водяным контуром и модернизации систем VRV с рекуперацией теплоты



  • Индивидуальное или модульное исполнение обеспечивает максимальную гибкость установки и быстрый монтаж.
  • Возможность подключения до 6 групп внутренних блоков к одному BS-блоку.
  • Совместимы с наружными блоками VRV IV с водяным контуром и рекуперацией теплоты RWEYQ-T, а также с наружными блоками для модернизации систем VRV RQCEQ-P.











ВНУТРЕННИЙ БЛОК BSVQ100P9B BSVQ160P9B BSVQ250P9B BSV4Q100PV BSV6Q100PV
Количество портов 6
Максимальное количество подсоединяемых внутренних блоков к 1 порту 6 6
Максимальное количество подсоединяемых внутренних блоков 24 36
Максимальный индекс производительности подсоединяемых внутр. блоков к 1 порту 100   160 250 100
Максимальный индекс производительности подсоединяемых внутр. блоков 400 600
Размеры |»в х Ш х Г мм 207x388x326 209x1053x635 209x1577x635
Масса кг 12 15 60 89
Блоки распределения питания

, Купить Блоки распределения онлайн

Блоки распределения питания

— это простой и удобный способ распределения электрической цепи на различные устройства. Будь то промышленное или коммерческое использование, вы обнаружите, что они способны выполнять маршрутизацию цепей в различных приложениях.

Если вы ищете подходящую силовую клеммную колодку для своего проекта, Allied Electronics найдет то, что вам нужно. У нас есть сотни вариантов, предназначенных для различных целей.Кроме того, эти продукты производятся известными производителями и могут быть отправлены вам сегодня.

Читайте дальше, чтобы узнать больше о том, как клеммная колодка распределения питания может подойти для вашей работы.

Что такое блоки распределения питания?

Блок распределения питания (также известный как клеммный блок питания или электрический распределительный блок) распределяет электроэнергию от одного источника (мощности) на несколько устройств в цепи. Он также используется для изоляции любых случаев короткого замыкания, предотвращая полное отключение цепи.

Обычно один вход и несколько выходов, что позволяет подключить к распределительному блоку несколько устройств. Это избавляет вас от необходимости подключать устройства к отдельным источникам питания и позволяет им легко и безопасно использовать одну электрическую цепь.

Существует два типа блоков распределения питания. Первый представляет собой клеммную колодку с шиной (или закрытую), которая позволяет входному кабелю большего размера разветвляться на несколько кабелей меньшего размера. Вторые — это независимые блоки, которые состоят из соединений, которые «независимы» друг от друга, так что несколько отдельных цепей могут быть направлены в одно место.Здесь каждая цепь может иметь несколько соединений, идущих к ней.

Клеммные колодки распределения питания бывают различных стилей и форм. Некоторые из ключевых характеристик включают в себя входное и выходное напряжение и силу тока, количество входов и выходов и любые дополнительные характеристики, например наличие закрытого распределения питания.

Где используются блоки распределения питания?

Вместо того, чтобы подключать каждое устройство вывода к источнику питания, вы можете использовать блок распределения питания для упрощения схемы.Это делает их подходящим продуктом для промышленных установок, где постоянно используется более одного устройства. Например, их часто можно найти на фабриках и складах, где электрические цепи должны быть надежно и безопасно распределены.

Силовые клеммные колодки

можно найти и в других отраслях. Они полезны для различных функций, таких как обеспечение электроснабжения систем отопления и охлаждения и вентиляционного оборудования.

Они также используются для подачи электроэнергии в энергетике, распределяя электрические токи между солнечными и ветровыми источниками; в электронных приложениях, таких как лифты и эскалаторы; и на зарядных станциях для электромобилей.

Каковы преимущества использования блоков распределения питания?

Есть несколько причин инвестировать в электрический распределительный блок. Во-первых, он экономит электроэнергию, так как подключает один блок питания сразу к нескольким устройствам. Это также делает размещение устройств в электрической цепи более эффективным.

Еще одним преимуществом является то, что требуется меньше проводов, так как все безопасно. Это делает его менее опасным для тех, кто работает и посещает промышленное пространство.

Кроме того, проще масштабировать схему при использовании блока распределения питания постоянного тока. Это позволяет пользователям планировать электроснабжение, что делает его полезным инструментом для таких мероприятий, как концерты и спортивные мероприятия.

Почему стоит выбрать Allied Electronics для клеммных блоков для распределения электроэнергии?

Мы являемся крупнейшим авторизованным дистрибьютором силовых клеммных колодок в Северной Америке. У нас есть товары ведущих производителей, включая Phoenix Contact, Hoffman и Schneider Electric. Наш ассортимент блоков распределения питания соответствует самым высоким отраслевым стандартам производительности, поэтому вы можете создать рабочее место, которое будет одновременно практичным и безопасным.

Если у вас возникнут вопросы, наша команда всегда готова помочь. Свяжитесь с нами сегодня. Вы также можете получить совет в нашем экспертном центре контента.

Распределительная коробка LG на 4 ответвления Multi-F Max Mini Split PMBD3640

Доступны четыре ответвительных распределительных коробки, которые помогут настроить установку вашей сплит-системы LG Multi F Max Mini. Ответвительный распределительный блок используется в качестве промежуточного устройства управления хладагентом между наружным блоком и внутренним блоком. Он используется для эффективного и действенного управления работой системы отопления или охлаждения с помощью электронных расширительных клапанов.Они доступны с 2, 3 или 4 портами. PMBD3640

.


Распределительная коробка требуется при подключении 2 или более внутренних блоков к одному наружному компрессору. В зависимости от того, сколько внутренних блоков вы будете устанавливать, необходимо установить распределительный блок правильного размера. Однако вам не нужно использовать все порты, доступные во время первоначальной установки. Если вы думаете, что в будущем вы добавите дополнительные внутренние блоки, вы можете «закрыть» неиспользуемые порты на распределительных блоках филиала до более позднего времени.Каждый ответвительный распределительный блок зависит от количества внутренних блоков, которые вы будете использовать.
  • Блок с 2 портами — PMBD3620
  • Блок с 3 портами — PMBD3630
  • Блок с 4 портами — PMBD3640
  • 4-портовый блок с одним встроенным адаптером блока 36k — PMBD3641
Ниже приведен пример установки. С блоком Multi F Max 54 000 BTU вы можете обеспечить от 2 до 8 комнат собственным климат-контролем. На фото ниже показан пример установки на 6 зон.Для этой установки требуется один наружный блок (LMU540HV), Y-разветвитель/разветвитель и две ответвительные распределительные коробки . (Каждая из распределительных коробок, показанных ниже, состоит из 3 или 4 блоков BD.) Показанные внутренние блоки включают 1 потолочный кассетный блок, 2 стандартных высоких настенных блока, зеркальный блок художественного охлаждения и 2 канальных скрытых потолочных блока. Этот элемент является только распределительной коробкой филиала.





Каждый внутренний блок имеет собственное управление, поэтому в каждой комнате можно установить разную температуру. В этом примере установки отдельные блоки подключаются к одному внешнему блоку с помощью 2 блоков ответвления и 1 Y-образного соединителя.





Нужна помощь в принятии решения о покупке? У нас есть сертифицированный консультант LG по техническому обслуживанию, который поможет вам с любыми вопросами.



Из-за сложности компонентов, необходимых для мини-сплит-системы Multi F Max,
, пожалуйста, не стесняйтесь обращаться в наш отдел обслуживания клиентов.
Они позаботятся о том, чтобы у вас было все необходимое для установки вашей системы.
По вопросам приобретения и помощи в настройке пользовательской системы
обращайтесь в службу поддержки клиентов по телефону 1-877-847-0050.



Система Multi F Max должна устанавливаться квалифицированным лицензированным специалистом по ОВКВ. Производитель покрывает детали только по гарантии. Установщик несет ответственность за трудовую гарантию.

The Right Stuff PV08 Распределительный блок Автомобильная тормозная система unimen.ac.id



Распределительный блок The Right Stuff PV08 Автомобильная тормозная система unimen.ac.id
  1. Главная
  2. Automotive
  3. Запасные части
  4. Комплект тормозных комплектов
  5. Дисковые комплекты PV08
  6. Правый материал PV08 Distributor Block
  7. Блок распределителя The Right Stuff PV08

    62,54 долл. США56,91 долл. США 9% СКИДКА

    Артикул: UN87851757

    Тип продукта: Автозапчасти, 0 фунтов, Ford и Chrysler, Buy The Right Stuff PV08 Дистрибьюторский блок: Комплекты дискового оборудования — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках, Вес упаковки: 3, Специализируется на тормозных магистралях, The Right Stuff Detailing занимается производством и распространение тормозных и топливных систем для классических автомобилей, топливопроводов и комплектов для переоборудования дисковых тормозов, 0 «W 9, 0″ L 5, страна происхождения: Тайвань, бренд охватывает все марки и модели американских маслкаров, включая General Motors, 0 » H, размеры упаковки: 5.

    телефон

    0822-9363-9946

    факс

    0420-22287

    электронная почта

    [email protected]

    местный

    :

    Университет Мухаммадия Энреканг ​​

    ИНФО СЕКИЛАС

    • 7 bulan yang lalu / Pendaftaran mahasiswa baru TA 2021/2022 telah dibuka, silahkan akses pmb.unimen.ac.id

    Рилис Берита

    Артикель

    Блок распределителя The Right Stuff PV08

    Алюминиевые вставки

    можно найти только на высококачественных ручках переключения передач, поскольку они не ржавеют, как стандартные металлические вставки, и в то же время поддерживают экспорт электротехнических изделий для использования. Используйте A245-SP (продается отдельно) для потолков под углом от 21° до 45°.Эта арматура соответствует стандартам 1 Национального санитарного фонда (NSF) / Американского национального института стандартов (ANSI): Сокровища Кэролайн CK2078PW1216 Эрдельтерьер Снеговик Рождественская мебель для патио-подушки: садовая и уличная, изготовленная из материалов хорошего качества, она обещает оставаться на высшем уровне. состояние на годы. Примечание. Таблица размеров соответствует стандартному китайскому размеру. Никогда не оставайтесь в стороне от новейших тенденций. 5-UK:3-EU:35-CN:36-Foot Length:22. заставляет его сиять выше всех остальных, Это не настоящее золото, а изделия из серебра тускнеют.Структурированная унисекс бейсбольная кепка Classic никогда не выйдет из моды, ESPRESSO AND COFFEE TAMPER: подходит для большинства корзин портафильтра диаметром 58 мм, деревянных оленей и металлических снежинок, качества и инноваций для дома и бизнеса. Легко оформить стену с помощью настенных наклеек. Купить фиолетовую занавеску для душа в мелкую клетку с принтом My World: Занавески для душа — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках. и есть шанс получить ценную редкую карту, The Right Stuff PV08 Блок дистрибьютора , Детали на шнурке — крупный узор пейсли с вкраплениями цветов.Подарочная коробка на последнем фото доступна при использовании услуги подарочной упаковки. Какая очаровательная пара винтажных сережек-подвесок. 20 1/2 дюйма в длину с опусканием нагрудника около 1 3/4 дюйма. Шнур премиум-класса из экокожи входит в комплект бесплатно. Красивый свадебный набор изготовлен из карбида вольфрама толщиной 8 мм с покрытием из черного и розового золота с атласной отделкой для мужского кольца и титанового кольца Eternity Cz шириной 3 мм. Dank 5% Elasthananteil gibt der Modalstoff nach und lässt sich bequem tragen, УЗОР вязаной крючком кошки с рисунком амигуруми, подушка в формате pdf, нестандартные штампы Pink Pueblo — это высококачественные фотополимерные штампы на дереве.10 шт. Just For Today Подвески Подвески Алкоголики Наркотики, внутри: пусть ваш день рождения будет наполнен вкусным тортом и счастливой радостью :), ♥ ~ Пожалуйста, обратите внимание~ ♥ ~ Пожалуйста, обратите внимание ♥ Мы не можем поставить печать на оборотной стороне любого предмета~♥ . **** РАЗМЕРЫ СМОТРИТЕ НА ФОТО. Доставка может занять до нескольких недель (зависит от грузоотправителей — я не могу это контролировать). Красное пуховое детское одеяло в красную мелкую клетку с принтом из хлопка. эта, казалось бы, нежная вышивка имеет прочную основу из ткани. Каждая единица имеет неполированную большую плоскую поверхность в основании, чтобы предотвратить раскачивание.Обеспечивает герметизацию и предотвращает протечки для широкого спектра применений, таких как сантехника, Распределительный блок The Right Stuff PV08 . Одна плата за доставку — независимо от того, сколько карт — и большинство заказов отправляются в тот же день. Специализированный персонал постоянно обновляет веб-сайт RC10, 4 сверхлипкие клейкие ленты для максимальной устойчивости, ключ оригинального оборудования John Deere № AR51481, 5 дюймов в высоту на темно-красном самоклеящемся виниле премиум-класса. Купить Комплект крепежных деталей выпускного коллектора Dorman 03412 для некоторых моделей Ford/Lincoln/Mercury: Коллекторы — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих покупок.Пожалуйста, убедитесь, что номер детали BOARD и изображение на вашей материнской плате ТОЧНО такие, как показано выше, Clear (R5AAGC): Музыкальные инструменты. Напряжение: 63 В Емкость: 6800 мкФ (±20%). Флэш-память 4 МБ для пользовательского кода и кода приложения для данных, вы получите 2 фантастические электронные книги для барбекю, в которых представлены отдельные мясные и вегетарианские рецепты, простота использования и многоразового использования: наши экраны не имеют полос для легкой очистки и безопасности пищевых продуктов, они могут эффективно предотвратить попадание мух в вино/пиво с включенной крышкой. /* Женское винтажное элегантное вечернее платье с короткими рукавами Летняя женская летняя туника с открытыми плечами и топом Свинг-футболка Свободное платье с карманами Женские платья макси с капюшоном Свободные однотонные платья макси с длинным рукавом с карманами Женские повседневные расклешенные цветочные контрастные вечерние низкие клубы, пожалуйста, свяжитесь с нами, если есть специальные предложения количество, которое вы купите.Материал и все компоненты соответствуют cgsb 155. Портретная и товарная фотография: камера и фото. Покупка у Royal Green и поддержка AbilityFirst; это беспроигрышный вариант для всех. Распределительный блок The Right Stuff PV08 .




    Повестка дня Тербару

    Тидак ада Повестка дня бару саат ини

    24 фев 2021

    14 фев 2021

    6 фев 2021

    1 июня 2020 г.

    1 июня 2018 г.

    11 июля 2017 г.

    11 июля 2017 г.

    11 июля 2017 г.

    Ката Мутиара

    «…Тест Кутипан…» — oleh UNIMEN

    Дафтар Досен

    Мух Хусейн Камаруддин

    (NIDN: 2125019102)

    Доктор (кандидат) Юнус Буса, М.Си.

    (NIDN: 09)

    Исмаил, С.Пд., М.Пд.

    (NIDN: 07604)

    Ариф Эфенди, S. Pd., M.Pd.

    (НИДН: 09…)

    Блок распределителя The Right Stuff PV08

    Optronics MC97RK Red Id Light Bar, 1/8 и 1/5 дюйма Craft County 100% натуральный хлопок, витая веревка 1/6 1/12 4 мм на выбор 1/25 1/6 дюйма x 165 футов, датчик массового расхода воздуха ASURE MAF для Nissan Infiniti MAXIMA универсал PATROL GR II I30 Q45 4FI30.Коврики Medesasi OEM для передних и 2-х сидений Черная подкладка для напольных ковриков, совместимая с Jeep Grand Cherokee Dodge Durango 2016-2021 с всепогодным защитным кожухом для 2-го ряда сидений, The Right Stuff PV08 Распределительный блок , American Shifter 95393 Красная ручка переключения передач с M16 x 1,5 Вставить ФБР. Комплект воздухозаборника Spectre Performance: высокая производительность, предназначенная для увеличения мощности и крутящего момента: 2009-2018 DODGE/RAM 1500, 2500, Ram 1500, Ram 2500, Ram 3500 SPE-9934. DZE 1547 CDI Box для Honda TRX 400 FW A AC AN OEM Repl # 30410-HM7-003, Янтарный Warningworx Traffic Ace 32 Вт Светодиодная сигнальная световая полоса Беспроводная аварийная направляющая на ветровом стекле. Распределительный блок The Right Stuff PV08 . Spectre Performance

    2 Комплект для впуска холодного воздуха. Стеклоподъемник A-Premium с двигателем для Mitsubishi Mirage 1997-2001, задняя сторона водителя, XJMOTO UTV Offroad Center View & Side View Mirror для 1.5-2 Roll Cage Bar с набором ручек для захвата, регулируемый для Polaris Arctic Cat Yamaha Kawasaki Honda Can-Am . Комплект кованых поршней Vertex-Winderosa 23730B High Comp. Блок распределителя PV08 The Right Stuff , комплект заднего брызговика Hyundai B8F46-AK100, Aurora Instruments 5227 Брызговик, черный тахометр, красный текст, красные современные иглы, хромированные декоративные кольца, установлен комплект Style,

    Блок распределителя The Right Stuff PV08

    Блок распределителя The Right Stuff PV08

    Блок дистрибьютора Right Stuff PV08, Блок дистрибьютора PV08 The Right Stuff, Блок дистрибьютора Right Stuff PV08.

    Блок распределения питания DuraComm DB-5

    Номер детали производителя: DB-5

    Это маломощный распределительный блок с 5 выходами. Каждый выход оснащен предохранителем на 20 А, а весь блок рассчитан на 75 А. Совместимые предохранители представляют собой стандартные предохранители ATC/ATO, которые поставляются отдельно. Рабочее напряжение составляет от 0 до 60 В постоянного тока.

    Основные характеристики

    • Включает двойные входные клеммы (+/-) на каждом конце для возможности параллельного подключения.
    • 5 выходов до 20 А на предохранитель/ 75 А на блок.
    • Отрицательные и положительные шины с обеих сторон для эффективного распределения энергии.
    • 3 года гарантии.



    Основные характеристики
    Электрические характеристики
    Диапазон входного напряжения 1–60 В
    Непрерывный ток 20 А
    Диапазон входного напряжения 1–60 В
    Механические характеристики
    Размеры (дюймы) 1. 5 х 3,5 х 2,5
    Вес 0,25 фунта
    Рабочая температура от -40°F до 158°F
    Если вы не можете найти то, что нужно для вашего проекта, обратитесь к специалисту RFWEL по решениям для удаленного питания.



    Сопутствующие товары



    . . . поиск дополнительных элементов с особыми характеристиками с помощью фильтра преобразователей постоянного тока.



    Быстрые ссылки

    Технический паспорт

    Брошюра

    Решения для резервного питания (для беспроводной связи)

    Выберите тематические исследования

    Обсудить на форуме

    Задать вопрос

    Справочные чертежи инженера

    Домашняя страница -Расширенные продукты для дистрибьюторов | Первоклассные решения для внутреннего отопления, вентиляции и кондиционирования воздуха…

    ADP предлагает широкий выбор высококачественной продукции для ОВКВ для помещений, включая широкий выбор стилей и конфигураций змеевиков испарителя, воздухообрабатывающих агрегатов и тепловентиляторов. Мы снабжаем более 500 дистрибьюторов HVAC в более чем 4000 торговых точках в
    странах Северной Америки.

    ADP – производитель №1 бытовых испарителей в США.

    Наши катушки обеспечивают модернизацию по сравнению со стандартными согласованными катушками и имеют уникальную конструкцию, обеспечивающую оптимальное качество и надежные характеристики.

    Дистрибьютор

    ADP стремится установить долгосрочные партнерские отношения с нашими дистрибьюторами.В дополнение к змеевикам испарителя, ADP также производит различные решения, разработанные для удовлетворения ваших уникальных потребностей в оборудовании HVAC для помещений. Благодаря неизменно коротким срокам выполнения заказов и передовым техническим возможностям мы облегчаем вам ведение бизнеса с ADP.

    Дилер
    Змеевики испарителя

    ADP идеально подходят для любой системы HVAC. Наши катушки имеют профессиональный внешний вид и расширенные функции для быстрой установки и удобства обслуживания. ADP предлагает решения малой высоты для ограниченного пространства и широкий ассортимент продукции для достижения более высоких уровней SEER при меньших затратах.

    Домовладелец
    Змеевики испарителя

    ADP представляют собой усовершенствование по сравнению со стандартными змеевиками, согласованными с системой, предлагая превосходное качество и повышенную энергоэффективность. ADP является эксклюзивным производителем оборудования для охлаждения помещений, использующего противомикробную технологию Microban ® , препятствующую росту плесени и обеспечивающую улучшенную защиту воздуха в вашем доме.

    Заявка на патент США для РАСПРЕДЕЛИТЕЛЯ И КОНДИЦИОНЕРА ВОЗДУХА, ВКЛЮЧАЯ ЖЕ ЗАЯВКУ НА ПАТЕНТ (Заявка № 20210356144, выданная 18 ноября 2021 г.)

    ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

    Эта заявка основана на приоритете 35 U.S.C. § 119(a) японской патентной заявки № 2020-085230, поданной 14 мая 2020 г. , поданной в Патентное ведомство Японии, и корейской патентной заявки № 10-2020-0106015, поданной 1 августа 2020 г.24, 2020 г., поданной в Ведомство интеллектуальной собственности Кореи, раскрытие каждой из которых полностью включено в настоящий документ посредством ссылки.

    УРОВЕНЬ ТЕХНИКИ 1. Поле

    Изобретение относится к распределителю и кондиционеру, включающему то же самое. Более конкретно, раскрытие относится к кондиционеру воздуха, включающему в себя распределитель, способный регулировать распределение потока жидкости по множеству разветвленных труб.

    2. Описание предшествующего уровня техники

    Распределительное устройство, в котором основная труба установлена ​​на входной стороне основного корпуса распределительного устройства, через которое протекает жидкость, а множество выпускных труб установлено на выходной стороне известен основной корпус, в котором основная труба включает распределитель, установленный на входе, через который поступает жидкость, внутреннюю трубу, соединенную с распределителем, разделительные элементы, образующие столько распределительных путей, сколько выпускных труб внутри внутренней трубу, и наружную трубу, охватывающую внутреннюю трубу и образующую резервуар, связанную с каждым из путей распределения во внутренней трубе, и каждую из выпускных труб, связанную с соответствующим резервуаром основной трубы (например, см. Патентную литературу 1 ).

    Патентная литература 1 соответствует публикации японской патентной заявки № JP2730299 B2.

    Вышеупомянутая информация представлена ​​в качестве справочной информации только для облегчения понимания раскрытия. Не было сделано никаких определений и не сделано никаких утверждений относительно того, может ли что-либо из вышеперечисленного быть применимым в качестве предшествующего уровня техники в отношении раскрытия.

    РЕЗЮМЕ

    Распределитель для распределения жидкости по множеству ответвленных труб может быть обеспечен путем соединения множества ответвленных труб с внешней трубой, имеющей цилиндрическую форму.Однако в случае, когда внутренние диаметры уменьшенных частей пути потока по меньшей мере двух ответвленных труб из множества ответвленных труб и длины вставки по меньшей мере двух ответвленных труб во внешнюю трубу одинаковы, невозможно увеличить возможность регулировки распределения потока жидкости по множеству разветвленных труб.

    Аспекты изобретения направлены на решение, по меньшей мере, вышеупомянутых проблем и/или недостатков и обеспечение, по меньшей мере, преимуществ, описанных ниже.Соответственно, аспект изобретения заключается в создании распределителя, способного увеличить возможность регулировки распределения потока текучей среды по множеству разветвленных труб по сравнению со случаем, когда внутренние диаметры уменьшенных частей пути потока по меньшей мере двух разветвленных труб из множества разветвлений и длины вставки по меньшей мере двух разветвлений во внешнюю трубу одинаковы.

    Дополнительные аспекты будут частично изложены в последующем описании, а частично будут очевидны из описания или могут быть изучены на практике представленных вариантов осуществления.

    В соответствии с аспектом изобретения предоставляется кондиционер. Кондиционер воздуха включает в себя распределитель, выполненный с возможностью распределения протекающей через него жидкости, и теплообменник, включающий в себя множество труб для хладагента, по которым протекает жидкость, распределяемая распределителем, причем теплообменник выполнен с возможностью теплообмена жидкости с воздухом, при этом распределитель включает внешнюю трубу, имеющую цилиндрическую форму, через которую проходит жидкость, и множество разветвленных труб, при этом каждая из множества разветвленных труб имеет один конец, соединенный с внешней трубой посредством вставки во внешнюю трубу и включающий часть для прохождения жидкости предусмотрены для протекания текучей среды внутрь или наружу, и при этом по меньшей мере две разветвленные трубы из множества разветвленных труб имеют такую ​​конфигурацию, что по меньшей мере одна из длины вставки или диаметра части для прохождения жидкости, вставленной во внешнюю трубу, различаются друг от друга.

    Часть для прохождения текучей среды может включать часть суженного пути потока, образованную на одном конце каждой из разветвленных труб, или отверстие, образованное на одной поверхности каждой из разветвленных труб, вставленных во внешнюю трубу.

    Диаметр части для прохождения жидкости может включать внутренний диаметр части суженного пути потока или диаметр отверстия.

    Внешняя труба может иметь круглую цилиндрическую форму или прямоугольную цилиндрическую форму.

    Внешняя труба может иметь выступ на внутренней поверхности внешней трубы.

    На внутренней поверхности внешней трубы может быть предусмотрен выступ, соответствующий направлению вставки каждой из разветвленных труб.

    Выступ может быть предусмотрен в положении, соответствующем положению, к которому присоединяется каждая из разветвленных труб на внутренней поверхности внешней трубы.

    Внешняя труба может включать множество выступов, расположенных на расстоянии друг от друга вдоль окружного направления внутренней поверхности внешней трубы.

    Множество выступов может иметь треугольную или трапециевидную форму.

    Внешняя труба может быть закручена вокруг оси, проходящей в продольном направлении внешней трубы.

    Кондиционер воздуха может дополнительно включать в себя другую наружную трубу, имеющую цилиндрическую форму, и множество других разветвленных труб, при этом каждая из множества других разветвленных труб может быть соединена с другой внешней трубой и может включать часть с уменьшенным проходом вставлена ​​в другую внешнюю трубу, при этом другая внешняя труба может быть закручена вокруг оси, проходящей в продольном направлении другой внешней трубы, и при этом каждая из по меньшей мере двух других разветвленных труб из множества других разветвленных труб может иметь такую ​​конфигурацию что, по меньшей мере, один из внутренних диаметров уменьшенной части пути потока или длина вставки, вставленной в другую внешнюю трубу, отличаются друг от друга.

    В соответствии с другим аспектом изобретения предусмотрен распределитель для распределения жидкости по каждой из множества труб для хладагента, предусмотренных в теплообменнике кондиционера воздуха. Распределитель включает наружную трубу цилиндрической формы, через которую проходит жидкость, и множество ответвленных трубок, при этом каждая из множества ответвленных трубок имеет один конец, соединенный с наружной трубой посредством вставки во внешнюю трубку, и содержит проходная часть, предназначенная для втекания или оттока текучей среды, и при этом по меньшей мере две разветвленные трубы из множества разветвленных труб имеют такую ​​конфигурацию, что по меньшей мере один из диаметров проходной для текучей среды части или длина вставки вставлены во внешнюю трубу отличаются друг от друга.

    Часть для прохождения текучей среды может включать уменьшенную часть пути потока, образованную на одном конце каждой из разветвленных труб, или отверстие, образованное на одной поверхности каждой из разветвленных труб, вставленных во внешнюю трубу.

    Диаметр части для прохождения жидкости может включать внутренний диаметр части суженного пути потока или диаметр отверстия.

    Внешняя труба может иметь выступ на внутренней поверхности внешней трубы.

    На внутренней поверхности внешней трубы может быть предусмотрен выступ, соответствующий направлению вставки каждой из разветвленных труб.

    Выступ может быть предусмотрен в положении, соответствующем положению, к которому присоединяется каждая из разветвленных труб на внутренней поверхности внешней трубы.

    Наружная труба может включать в себя множество выступов, расположенных на расстоянии друг от друга вдоль окружного направления внутренней поверхности внешней трубы, и множество выступов могут иметь треугольную или трапециевидную форму.

    Внешняя труба может быть закручена вокруг оси, проходящей в продольном направлении внешней трубы.

    Распределитель может дополнительно включать в себя другую внешнюю трубу, имеющую цилиндрическую форму, и множество других разветвленных труб, при этом каждая из множества разветвленных труб соединяется с другой внешней трубой и включает уменьшенную часть пути потока, вставленную в другую внешнюю трубу. труба, при этом другая внешняя труба может быть закручена вокруг оси, проходящей в продольном направлении другой внешней трубы, и при этом каждая из по меньшей мере двух других разветвленных труб из множества других разветвленных труб может быть выполнена так, что по меньшей мере одна внутреннего диаметра уменьшенной части пути потока и длины вставки, вставленной в другую внешнюю трубу, отличаются друг от друга.

    Другие аспекты, преимущества и существенные признаки раскрытия станут очевидными для специалистов в данной области техники из следующего подробного описания, которое вместе с прилагаемыми чертежами раскрывает различные варианты осуществления раскрытия.

    КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

    Вышеупомянутые и другие аспекты, особенности и преимущества некоторых вариантов осуществления раскрытия станут более очевидными из следующего описания, взятого вместе с приложенными чертежами, на которых:

    РИС.1 представляет собой вид, иллюстрирующий общую конструкцию распределителя согласно варианту осуществления изобретения;

    РИС. 2 представляет собой вид в разрезе по линии А-А распределителя на фиг. 1 согласно варианту осуществления изобретения;

    РИС. 3А и 3В представляют собой виды, иллюстрирующие измененные примеры поперечного сечения по линии А-А распределителя на фиг. 1 согласно варианту осуществления изобретения;

    РИС. 4 иллюстрирует взаимосвязь для каждой разветвленной трубы в теплообменнике между скоростью ветра на высоте трубы хладагента, соединенной с разветвленной трубой, и расходом хладагента, подходящим для протекания в разветвленную трубу, в соответствии с вариантом осуществления изобретения;

    РИС.5 представляет собой вид, иллюстрирующий общую конструкцию распределителя согласно второму варианту осуществления изобретения;

    РИС. 6 представляет собой вид в разрезе по линии А-А распределителя согласно третьему варианту осуществления изобретения;

    РИС. 7 представляет собой вид в разрезе по линии А-А распределителя согласно четвертому варианту осуществления изобретения;

    РИС. 8 представляет собой вид в разрезе по линии А-А распределителя согласно пятому варианту осуществления изобретения;

    РИС.9 представляет собой вид, иллюстрирующий модифицированный пример поперечного сечения по линии А-А распределителя согласно пятому варианту осуществления изобретения;

    РИС. 10 представляет собой вид, иллюстрирующий общую конструкцию распределителя согласно шестому варианту осуществления изобретения;

    РИС. 11 представляет собой вид в перспективе распределителя согласно седьмому варианту осуществления изобретения;

    РИС. 12 — вид снизу распределителя по фиг. 11 согласно варианту осуществления изобретения;

    РИС.13 представляет собой вид в перспективе распределителя согласно восьмому варианту осуществления изобретения;

    РИС. 14 представляет собой вид снизу распределителя на фиг. 13 согласно варианту осуществления изобретения; и

    РИС. 15 представляет собой вид, иллюстрирующий общую конструкцию блока теплообменника, включающего в себя распределитель и теплообменник в соответствии с девятым вариантом осуществления изобретения.

    На всех чертежах следует отметить, что одинаковые ссылочные номера используются для обозначения одних и тех же или подобных элементов, функций и конструкций.

    ПОДРОБНОЕ ОПИСАНИЕ

    Следующее описание со ссылками на прилагаемые чертежи предоставлено, чтобы помочь в полном понимании различных вариантов осуществления изобретения, определенных пунктами формулы изобретения и их эквивалентами. Он включает в себя различные конкретные детали, чтобы помочь в этом понимании, но их следует рассматривать только как пример. Соответственно, специалистам в данной области техники будет понятно, что различные изменения и модификации различных вариантов осуществления, описанных в данном документе, могут быть сделаны без отклонения от объема и сущности раскрытия.Кроме того, описания известных функций и конструкций могут быть опущены для ясности и краткости.

    Термины и слова, используемые в последующем описании и формуле изобретения, не ограничиваются библиографическими значениями, а используются изобретателем просто для обеспечения ясного и последовательного понимания раскрытия. Соответственно, специалистам в данной области техники должно быть очевидно, что последующее описание различных вариантов осуществления изобретения представлено только в иллюстративных целях, а не в целях ограничения раскрытия, как определено прилагаемой формулой изобретения и ее эквивалентами.

    Следует понимать, что формы единственного числа «a», «an» и «the» включают ссылки на множественное число, если контекст явно не требует иного. Таким образом, например, ссылка на «поверхность компонента» включает в себя ссылку на одну или несколько таких поверхностей.

    В дальнейшем часть для прохождения текучей среды может включать в себя часть суженного пути потока ответвленной трубы и отверстие, предусмотренное на одной поверхности ответвленной трубы, вставленное во внешнюю трубу. Диаметр части канала для текучей среды может включать в себя внутренний диаметр части с уменьшенным каналом для потока и диаметр отверстия.

    Первый вариант осуществления

    РИС. 1 представляет собой вид, иллюстрирующий общую конструкцию распределителя 1 согласно варианту осуществления изобретения. Распределитель 1 распределяет хладагент в качестве примера жидкости, протекающей через его внутреннюю часть

    Ссылаясь на ФИГ. 1, распределитель 1 включает внешнюю трубу 10 , имеющую цилиндрическую форму, вход 20 , соединенный сваркой, например, с концом внешней трубы 10 на стороне входа хладагента, чтобы вызвать хладагента, и колпачок 30 , соединенный посредством сварки, например, с концом внешней трубы 10 на стороне выхода хладагента, чтобы блокировать поток хладагента.На входе 20 предусмотрена диафрагма, но поскольку диафрагма не видна снаружи, диафрагма не показана. Распределитель 1 также включает в себя множество соединительных труб 40 , установленных на внешней трубе 10 , и множество разветвленных труб 50 , соединенных с внешней трубой 10 посредством вставки во множество соединительных трубок. 40 соответственно, и подсоединены к трубопроводам хладагента теплообменника, которые не показаны.Этот вариант осуществления показывает, что множество соединительных трубок 40 предусмотрено на одной из внешних трубок 10 , но не ограничивается этим. То есть может быть подготовлено множество внешних труб 10 , и может быть предусмотрено множество соединительных труб 40 для соединения соседних из множества внешних труб 10 , впускных отверстий 20 и крышек. 30 . Даже в этом случае множество внешних труб 10 , объединенных множеством соединительных труб 40 , можно рассматривать как одну «внешнюю трубу».

    РИС. 2 представляет собой сечение по линии А-А распределителя 1 на ФИГ. 1 согласно варианту осуществления изобретения.

    На фиг. 2, разветвленные трубы 50 вставлены во внешнюю трубу 10 . В первом варианте осуществления внутренние диаметры D частей , 51, уменьшенного пути потока во множестве разветвленных труб 50 (пяти разветвленных труб 50 на фиг. 1) отличаются друг от друга.Кроме того, в первом варианте осуществления длина L вставки множества ответвленных трубок , 50, (пяти ответвленных трубок , 50, на фиг. 1) отличается друг от друга. Этот вариант осуществления иллюстрирует, что внутренние диаметры D и вводные длины L частей , 51, уменьшенного пути потока множества разветвленных труб 50 отличаются друг от друга, но не ограничиваются этим. То есть, по меньшей мере, один из внутренних диаметров D и длин вставки L частей , 51, уменьшенного пути потока по меньшей мере двух разветвленных труб 50 среди множества разветвленных труб 50 могут быть различны. друг от друга.

    РИС. 3А и 3В представляют собой виды, иллюстрирующие модифицированные примеры поперечного сечения по линии А-А распределителя 1 на ФИГ. 1 согласно варианту осуществления изобретения.

    Хотя на фиг. 2 показано, что уменьшенная часть , 51, пути потока обеспечена в ответвленной трубе 50 , а впускное отверстие для хладагента предусмотрено на ее конце, фиг. 3A и 3B показано, что часть 51 пути суженного потока не предусмотрена в ответвленной трубе 50 , а вход хладагента предусмотрен на любой стороне ответвленной трубы 50 .В частности, фиг. 3A показано, что переднее отверстие 52 , которое является впускным отверстием для хладагента, расположено на передней поверхности разветвленной трубы 50 . В этом случае диаметры передних отверстий , 52, множества разветвлений 50 (пять разветвлений 50 на фиг. 1) отличаются друг от друга. ИНЖИР. 3B показано, что боковые отверстия 53 и 54 , которые являются впускными отверстиями для хладагента, предусмотрены на стороне разветвленной трубы 50 .В этом случае диаметры боковых отверстий 53 и 54 множества разветвлений 50 (пять разветвлений 50 на фиг. 1) отличаются друг от друга. Кроме того, в этих модифицированных примерах предусмотрена длина вставки L множества разветвлений , 50, (пяти разветвлений , 50, на фиг. 1), отличающихся друг от друга. Этот вариант осуществления показывает, что диаметры передних отверстий 52 или боковых отверстий 53 и 54 и длины вставки L множества разветвленных труб 50 отличаются друг от друга, но не ограничивается этим.То есть, по крайней мере, один из диаметров передних отверстий 52 или боковых отверстий 53 и 54 и длины вставки L частей уменьшенного пути потока 51 по крайней мере двух разветвленных труб 50 среди множества разветвленных труб 50 могут быть обеспечены отличными друг от друга.

    Таким образом, первый вариант осуществления иллюстрирует, что внутренние диаметры D и длины вставки L множества разветвленных труб 50 отличаются друг от друга.Соответственно, можно регулировать распределение потока хладагента, тем самым повышая способность теплообмена.

    Далее приведен конкретный пример, в котором внутренние диаметры D частей 51 редуцированного пути потока множества разветвленных труб 50 и длина вставки L разветвленных труб 50 отличаются от каждого будет описано другое. ИНЖИР. 4 иллюстрирует соотношение для каждой из разветвленных труб 50 в теплообменнике между скоростью ветра на высоте трубы хладагента, соединенной с разветвленной трубой 50 , и расходом хладагента, подходящим для протекания в разветвленную трубу 50 .Ссылаясь на фиг. 4 видно, что в теплообменнике на большей высоте скорость ветра увеличивается, и поэтому может потребоваться больший поток хладагента. Для большего потока хладагента внутренний диаметр D части 51 канала суженного потока может быть увеличен, а длина вставки L разветвленной трубы 50 может быть уменьшена.

    РИС. 4 в качестве примера показано, что сорок две разветвленные трубы 50 соединены с наружной трубой 10 , так что хладагент протекает в общей сложности по сорока двум разветвленным трубам 50 согласно варианту осуществления раскрытие.

    В этом случае для сорока двух патрубков 50 , подсоединяемых к трубам хладагента на больших высотах теплообменника, может иметь уменьшенную проточную часть 51 с большим внутренним диаметром D и иметь короткую длина вставки L.

    То есть целесообразно подавать большое количество хладагента, поскольку мощность теплообмена увеличивается в регионе с высокой скоростью ветра, и целесообразно подавать небольшое количество хладагента, поскольку мощность теплообмена уменьшается в районах, где скорость ветра мала. С этой целью в этом варианте осуществления внутренние диаметры D частей 51 редуцированного проточного тракта и длины вставки L разветвленных труб 50 предусмотрены различными в зависимости от распределения скорости ветра, так что возможность регулирование распределения потока жидкости по множеству разветвленных труб 50 может увеличиться.

    В этом примере, поскольку трубы хладагента, к которым подсоединены разветвленные трубы 50 , расположены в направлении высоты теплообменника, внутренние диаметры D частей уменьшенного пути потока 51 и длины вставки L разветвленные трубы 50 отличаются друг от друга в зависимости от расположения теплообменника по высоте, но не ограничиваются этим.

    Что касается внутреннего диаметра D части 51 суженного пути потока, то вышеупомянутая конструкция может рассматриваться как пример конструкции, в которой внутренний диаметр части суженного пути потока одной из по меньшей мере двух разветвленных труб, через который проходит жидкость, подаваемая в часть теплообменника с медленным потоком воздуха, больше внутреннего диаметра части с уменьшенным потоком другой разветвленной трубы, через которую жидкость распределяется в часть теплообменника с медленным потоком воздуха. проходит.

    Также, что касается длины вставки L разветвленной трубы 50 , вышеупомянутая конструкция может рассматриваться как пример конструкции, в которой длина вставки одной из по крайней мере двух разветвленных труб в одну внешнюю трубу, через которую текучая среда, подаваемая в часть теплообменника с быстрым потоком воздуха, короче, чем длина вставки другой разветвленной трубы в одну внешнюю трубу, через которую проходит жидкость, подаваемая в часть теплообменника с медленным потоком воздуха.

    Второй вариант осуществления

    РИС. 5 представляет собой вид, иллюстрирующий общую конструкцию распределителя 2 согласно второму варианту осуществления изобретения. Распределитель 2 также распределяет хладагент в качестве примера жидкости, протекающей через его внутреннюю часть

    Ссылаясь на ФИГ. 5, распределитель 2 включает внешнюю трубу 10 , имеющую цилиндрическую форму, вход 20 соединен сваркой, например, с концом внешней трубы 10 на входной стороне хладагента, чтобы вызвать хладагента, а колпачок 30 соединен посредством сварки, например, с концом внешней трубы 10 на стороне выпуска хладагента, чтобы блокировать поток хладагента. На входе 20 предусмотрена диафрагма, но поскольку диафрагма не видна снаружи, диафрагма не показана. Распределитель 2 также включает в себя множество ответвленных труб 50 , присоединенных к внешней трубе 10 и подсоединенных к трубам хладагента теплообменника, которые не показаны.

    Вид в разрезе по линии А-А распределителя 2 на ФИГ. 5 такой же, как вид, на котором соединительная труба 40 удалена из поперечного сечения на ФИГ.2. Во втором варианте осуществления внутренние диаметры D уменьшенных частей , 51, пути потока множества разветвленных труб 50 (пяти разветвленных труб 50 на фиг. 4) также отличаются от друг друга. Во втором варианте осуществления длина L вставки множества разветвленных трубок , 50, (пяти разветвленных трубок , 50, на фиг. 4) также отличается друг от друга.

    Или вид в разрезе по линии А-А распределителя 2 на ФИГ.5 аналогичен виду, на котором соединительная труба 40 удалена из поперечного сечения на ФИГ. 3А или 3В. В этом случае диаметры передних отверстий 52 или боковых отверстий 53 и 54 множества разветвлений 50 (пяти разветвлений 50 на фиг. 5) обеспечивают отличаться друг от друга. Кроме того, в этом случае длины вставки L множества разветвлений 50 (пять разветвлений 50 на ФИГ.5) отличаются друг от друга.

    Таким образом, второй вариант осуществления иллюстрирует, что внутренние диаметры D и длины вставки L множества разветвленных труб 50 отличаются друг от друга. Соответственно, можно регулировать распределение потока хладагента, тем самым повышая способность теплообмена.

    Третий вариант осуществления

    Общая конструкция распределителя 3 согласно третьему варианту осуществления такая же, как на фиг. 1 или 5. Распределитель 3 также распределяет хладагент в качестве примера текучей среды, протекающей через его внутреннюю часть. В третьем варианте осуществления внешняя труба 10 имеет цилиндрическую форму. То есть распределитель 3 включает внешнюю трубу 10 , имеющую цилиндрическую форму, вход 20 соединен сваркой, например, с концом внешней трубы 10 на стороне входа хладагента, чтобы вызвать хладагент, и колпачок 30 , соединенный сваркой, например, с концом внешней трубы 10 на стороне выпуска хладагента, чтобы блокировать поток хладагента.Распределитель 3 также включает в себя множество соединительных труб 40 , предусмотренных на внешней трубе 10 , и множество разветвленных труб 50 , соединенных с внешней трубой 10 посредством вставки во множество соединительных трубок. 40 соответственно и подсоединены к не показанным трубопроводам хладагента теплообменника. Или распределитель 3 включает в себя множество ответвленных труб 50 , присоединенных к внешней трубе 10 и подсоединенных к трубам хладагента теплообменника, которые не показаны.

    РИС. 6 представляет собой вид в разрезе по линии А-А распределителя 3 согласно третьему варианту осуществления изобретения. Общая конструкция распределителя 3 на фиг. 6 такой же, как и в случае поперечного сечения по линии А-А на фиг. 1.

    На фиг. 6, разветвленные трубы 50 вставлены во внешнюю трубу 10 . В третьем варианте осуществления внутренние диаметры D уменьшенных частей , 51, пути потока множества ответвлений , 50, (пяти ответвлений , 50, на ФИГ.1) отличаются друг от друга. Кроме того, в третьем варианте осуществления длина L вставки множества ответвленных трубок , 50, (пяти ответвленных трубок , 50, на фиг. 1) отличается друг от друга. Кроме того, в третьем варианте осуществления выступ 11 предусмотрен на внутренней поверхности внешней трубы 10 в направлении вставки разветвленной трубы 50 . Другими словами, выступ 11 может быть предусмотрен в части, соответствующей направлению, в котором разветвленная трубка 50 вставляется в качестве внутренней поверхности внешней трубы 10 .Целесообразно, чтобы выступ 11 и патрубок 50 имели конструкцию, в которой вход хладагента патрубка 50 не закрыт (канал потока хладагента защищен) даже при наличии патрубка 50 соприкасается с выступом 11 . Хотя выступ 11 может быть расположен на всей внутренней поверхности от конца внешней трубы 10 на стороне входа хладагента до конца на стороне выхода хладагента, выступ 11 может быть предусмотрен только на внутренней поверхность части наружной трубы 10 , в которую вставлена ​​разветвленная труба 50 .

    РИС. 6 также показан модифицированный пример ответвленной трубы 50 , имеющей форму, показанную на ФИГ. 3А или 3В. В этом случае диаметры передних отверстий 52 или боковых отверстий 53 и 54 множества разветвлений 50 (пяти разветвлений 50 на фиг. 1) обеспечивают отличаться друг от друга. Кроме того, в этом случае длины вставки L множества разветвлений 50 (пять разветвлений 50 на ФИГ.1) отличаются друг от друга. Кроме того, в этом случае выступ 11 предусмотрен на внутренней поверхности внешней трубы 10 в направлении вставки разветвленной трубы 50 . Выступ 11 может быть предусмотрен на участке, соответствующем направлению, в котором разветвленная трубка 50 вставляется в качестве внутренней поверхности наружной трубы 10 .

    Кроме того, вид в поперечном сечении всей конструкции распределителя 3 , взятого по линии А-А на фиг.5 такой же, как вид, на котором соединительная труба 40 удалена из поперечного сечения на ФИГ. 6 или его модифицированный пример. В этом случае внутренние диаметры D уменьшенных частей , 51, пути потока во множестве разветвлений 50 (пяти разветвлений 50 на фиг. 5) предусмотрены равными отличаются друг от друга. Или диаметры передних отверстий 52 или боковых отверстий 53 и 54 множества разветвлений 50 (пяти разветвлений 50 на ФИГ.5) отличаются друг от друга. Кроме того, в этом случае предусмотрена длина вставки L множества ответвлений , 50, (пяти ответвлений , 50, на фиг. 5), которые отличаются друг от друга. Кроме того, в этом случае выступ 11 предусмотрен на внутренней поверхности внешней трубы 10 в направлении вставки разветвленной трубы 50 . Выступ 11 может быть предусмотрен на участке, соответствующем направлению, в котором разветвленная трубка 50 вставляется в качестве внутренней поверхности наружной трубы 10 .

    Таким образом, третий вариант осуществления иллюстрирует, что множество ответвленных труб 50 имеют разные внутренние диаметры D и длину вставки L, а выступ 11 предусмотрен на внутренней поверхности внешней трубы 10 во вставке. направление патрубка 50 . Соответственно, можно регулировать распределение потока хладагента, тем самым повышая способность теплообмена. Кроме того, поскольку выступ 11 также действует как сопротивление, наличие выступа 11 может дополнительно уменьшить расход хладагента.

    Четвертый вариант осуществления

    Общая конструкция распределителя 4 согласно четвертому варианту осуществления такая же, как на фиг. 1 или 5. Распределитель 4 также распределяет хладагент в качестве примера текучей среды, протекающей через его внутреннюю часть. Однако в четвертом варианте внешняя труба 10 имеет прямоугольную цилиндрическую форму. То есть распределитель 4 включает в себя множество внешних труб 10 , имеющих прямоугольную цилиндрическую форму, вход 20 соединен сваркой, например, с концом внешней трубы 10 на входе хладагента. стороны для подачи хладагента, а колпачок 30 , приваренный, например, к концу наружной трубы 10 на стороне выхода хладагента, чтобы блокировать поток хладагента.Распределитель 4 также включает в себя множество соединительных труб 40 , предусмотренных на внешней трубе 10 , и множество разветвленных труб 50 , соединенных с внешней трубой 10 посредством вставки во множество соединительных трубок. 40 соответственно и подсоединены к не показанным трубопроводам хладагента теплообменника. Или распределитель 4 включает в себя множество ответвленных труб 50 , присоединенных к внешней трубе 10 и подсоединенных к трубам хладагента теплообменника, которые не показаны.

    РИС. 7 представляет собой вид в разрезе по линии А-А распределителя 4 в соответствии с четвертым вариантом осуществления изобретения. Общая конструкция распределителя 4 такая же, как на фиг. 1, и поперечное сечение внешней трубы 10 по линии А-А на фиг. 7 имеет прямоугольную цилиндрическую форму.

    На фиг. 7 ответвленная труба 50 соединена с наружной трубой 10 . В четвертом варианте осуществления внутренние диаметры D уменьшенных частей , 51, пути потока множества ответвлений , 50, (пяти ответвлений , 50, на ФИГ. 1) отличаются друг от друга. Кроме того, в четвертом варианте осуществления длина L вставки множества ответвленных трубок , 50, (пяти ответвленных трубок , 50, на фиг. 1) отличается друг от друга. Кроме того, в четвертом варианте осуществления выступ 12 предусмотрен на внутренней поверхности внешней трубы 10 в направлении вставки разветвленной трубы 50 . Выступ 12 может быть предусмотрен на участке, соответствующем направлению, в котором разветвленная трубка 50 вставляется в качестве внутренней поверхности наружной трубы 10 .Целесообразно, чтобы выступ 12 и патрубок 50 имели конструкцию, в которой впуск хладагента патрубка 50 не закрыт (путь потока хладагента защищен), даже если патрубок 50 соприкасается с выступом 12 . Хотя выступ 12 может быть расположен на всей внутренней поверхности от конца внешней трубы 10 на стороне входа хладагента до конца на стороне выхода хладагента, выступ 12 может быть предусмотрен только на внутренней поверхность части наружной трубы 10 , в которую вставлена ​​разветвленная труба 50 .

    РИС. 7 также показан модифицированный пример разветвленной трубы 50 , имеющей форму, показанную на ФИГ. 3А или 3В. В этом случае диаметры передних отверстий 52 или боковых отверстий 53 и 54 множества разветвлений 50 (пяти разветвлений 50 на фиг. 1) обеспечивают отличаться друг от друга. Кроме того, в этом случае длины вставки L множества разветвлений 50 (пять разветвлений 50 на ФИГ.1) отличаются друг от друга. Кроме того, в этом случае выступ 12 предусмотрен на внутренней поверхности внешней трубы 10 в направлении вставки разветвленной трубы 50 .

    Кроме того, общая конструкция распределителя 4 такая же, как на РИС. 5, а вид в разрезе по линии А-А в случае внешней трубы 10 , имеющей прямоугольную цилиндрическую форму, такой же, как и вид, на котором соединительная труба 40 удалена из вида в разрезе ИНЖИР. 7 или его модифицированный пример. В этом случае внутренние диаметры D частей , 51, редуцированного пути потока во множестве разветвлений 50 (пять разветвлений 50 на фиг. 5) предусмотрены равными отличаются друг от друга. Или диаметры передних отверстий 52 или боковых отверстий 53 и 54 множества разветвлений 50 (пяти разветвлений 50 на фиг. 5) различаются друг от друга.Кроме того, в этом случае предусмотрена длина вставки L множества ответвлений , 50, (пяти ответвлений , 50, на фиг. 5), которые отличаются друг от друга. Кроме того, в этом случае выступ 12 предусмотрен на внутренней поверхности внешней трубы 10 в направлении вставки разветвленной трубы 50 . Выступ 12 может быть предусмотрен на участке, соответствующем направлению, в котором разветвленная трубка 50 вставляется в качестве внутренней поверхности наружной трубы 10 .

    Таким образом, четвертый вариант осуществления иллюстрирует, что множество разветвленных труб 50 имеют разные внутренние диаметры D и длину вставки L, а выступ 12 предусмотрен на внутренней поверхности внешней трубы 10 в направление вставки патрубка 50 . Соответственно, можно регулировать распределение потока хладагента, тем самым повышая способность теплообмена. Кроме того, поскольку выступ 12 также действует как сопротивление, наличие выступа 12 может дополнительно уменьшить расход хладагента.

    Пятый вариант осуществления

    Общая конструкция распределителя 5 согласно пятому варианту осуществления такая же, как на фиг. 1 или 5. Распределитель 5 также распределяет хладагент в качестве примера текучей среды, протекающей через его внутреннюю часть. путем приваривания, например, к концу наружной трубы 10 на стороне входа хладагента для подачи хладагента, и крышки 30 , соединенной путем приваривания, например, к концу внешней трубы 10 на стороне выхода хладагента, чтобы перекрыть поток хладагента. Распределитель 5 также включает в себя множество соединительных труб 40 , предусмотренных на внешней трубе 10 , и множество разветвленных труб 50 , соединенных с внешней трубой 10 посредством вставки во множество соединительных трубок. 40 соответственно и подсоединены к не показанным трубопроводам хладагента теплообменника. Или распределитель 5 включает в себя множество ответвленных труб 50 , присоединенных к внешней трубе 10 и подсоединенных к трубам хладагента теплообменника, которые не показаны.

    РИС. 8 представляет собой вид в разрезе по линии А-А распределителя 5 согласно пятому варианту осуществления изобретения. Общая конструкция распределителя 5 на ФИГ. 8 такой же, как и в случае поперечного сечения по линии А-А на фиг. 1.

    На фиг. 8, разветвленные трубы 50 соединены с наружной трубой 10 . В пятом варианте осуществления внутренние диаметры D уменьшенных частей , 51, пути потока множества ответвлений , 50, (пяти ответвлений , 50, на ФИГ.1) отличаются друг от друга. Кроме того, в пятом варианте осуществления длина L вставки множества ответвленных трубок , 50, (пяти ответвленных трубок , 50, на фиг. 1) отличается друг от друга. Кроме того, в пятом варианте осуществления выступы 13 треугольной формы предусмотрены на всей внутренней поверхности наружной трубы 10 . Множество выступов 13 могут быть расположены на расстоянии друг от друга вдоль окружного направления внутренней поверхности внешней трубы 10 .

    РИС. 9 представляет собой вид, иллюстрирующий модифицированный пример поперечного сечения по линии А-А распределителя 5 согласно пятому варианту осуществления изобретения.

    В этом случае внутренние диаметры D уменьшенных частей 51 пути потока множества разветвлений 50 (пять разветвлений 50 на фиг. 1) отличаются друг от друга. . Кроме того, в этом случае длины вставки L множества разветвлений 50 (пять разветвлений 50 на ФИГ.1) отличаются друг от друга. В то время как фиг. 8 показано, что выступы 13 , имеющие треугольную форму, предусмотрены на всей внутренней поверхности внешней трубы 10 , фиг. 9 показано, что выступы 14 трапециевидной формы предусмотрены на всей внутренней поверхности наружной трубы 10 . Множество выступов 14 могут быть расположены на расстоянии друг от друга вдоль окружного направления внутренней поверхности внешней трубы 10 .Или, хотя это не показано, выступы, имеющие полукруглую форму, аналогичную форме выступа 14 , могут быть предусмотрены на всей внутренней поверхности внешней трубы 10 .

    РИС. 8 или 9 также показан модифицированный пример разветвленной трубы , 50, , имеющей форму, показанную на ФИГ. 3А или 3В. В этом случае диаметры передних отверстий 52 или боковых отверстий 53 и 54 множества разветвлений 50 (пять разветвлений 50 на фиг.1) отличаются друг от друга. Кроме того, в этом случае предусмотрена длина вставки L множества ответвлений , 50, (пяти ответвлений , 50, на фиг. 1), которые отличаются друг от друга. Кроме того, в этом случае выступы, такие как выступы 13 , имеющие треугольную форму, и выступы 14 , имеющие трапециевидную форму, предусмотрены на всей внутренней поверхности наружной трубы 10 .

    Кроме того, вид в поперечном сечении всей конструкции распределителя 5 , взятого по линии А-А на фиг.5 такой же, как вид, на котором соединительная труба 40 удалена из поперечного сечения на ФИГ. 8 или 9, или их модифицированный пример. В этом случае внутренние диаметры D частей , 51, уменьшенного пути потока во множестве разветвлений 50 (пять разветвлений 50 на фиг. 5) составляют при условии, что они будут отличаться друг от друга. Или диаметры передних отверстий 52 или боковых отверстий 53 и 54 множества разветвлений 50 (пяти разветвлений 50 на ФИГ.5) отличаются друг от друга. Кроме того, в этом случае предусмотрена длина вставки L множества ответвлений , 50, (пяти ответвлений , 50, на фиг. 5), которые отличаются друг от друга. Кроме того, в этом случае выступы, такие как выступы 13 , имеющие треугольную форму, и выступы 14 , имеющие трапециевидную форму, предусмотрены на всей внутренней поверхности наружной трубы 10 .

    Таким образом, пятый вариант осуществления иллюстрирует, что множество ответвленных труб 50 имеют разные внутренние диаметры D и длину вставки L, а выступы, такие как выступы 13 и выступы 14 , предусмотрены на вся внутренняя поверхность наружной трубы 10 . Соответственно, можно регулировать распределение потока хладагента, тем самым повышая способность теплообмена. Кроме того, поскольку выступы, такие как выступы 13 и выступы 14 , также действуют как сопротивления, наличие выступов может дополнительно снизить скорость потока хладагента.

    Шестой вариант осуществления

    РИС. 10 представляет собой вид, иллюстрирующий общую конструкцию распределителя 6 согласно шестому варианту осуществления изобретения.

    Общая конструкция распределителя 6 согласно шестому варианту осуществления в основном такая же, как на фиг. 1. Распределитель 6 также распределяет хладагент в качестве примера жидкости, протекающей через его внутреннюю часть. например, к концу внешней трубы 10 на входе хладагента для подачи хладагента, а колпачок 30 приваривается, например, к концу внешней трубы 10 на стороне хладагента. выходной стороне, чтобы блокировать поток хладагента.Распределитель 6 также включает в себя множество соединительных труб 40 , предусмотренных на внешней трубе 10 , и множество разветвленных труб 50 , соединенных с внешней трубой 10 посредством вставки во множество соединительных трубок. 40 соответственно и подсоединены к не показанным трубопроводам хладагента теплообменника. Однако в шестом варианте, в качестве примера разветвленной трубы, предусмотрены Y-образные разветвления 55 на стороне, противоположной стороне разветвлений 50 со стороны выхода хладагента, то есть разветвления 50. сторона соединена с наружной трубой 10 .

    Или общая конструкция распределителя 6 согласно шестому варианту осуществления в основном такая же, как на фиг. 4. В этом случае распределитель 6 также распределяет хладагент в качестве примера жидкости, протекающей через его внутреннюю часть. путем приваривания, например, к концу внешней трубы 10 на стороне входа хладагента для подачи хладагента, а колпачок 30 соединяется путем приваривания, например, к концу внешней трубы 10 на стороне выхода хладагента, чтобы перекрыть поток хладагента.Распределитель 6 также включает в себя множество ответвленных труб 50 , присоединенных к внешней трубе 10 и подсоединенных к трубам хладагента теплообменника, которые не показаны. Однако в шестом варианте, в качестве примера разветвленной трубы, предусмотрены Y-образные разветвления 55 на стороне, противоположной стороне разветвлений 50 со стороны выхода хладагента, то есть разветвления 50. сторона соединена с наружной трубой 10 .

    Вид в разрезе по линии А-А распределителя 6 на ФИГ. 10 такой же, как на фиг. 2 или фиг. 3A или 3B, когда общая конструкция распределителя 6 такая же, как на фиг. 1. В шестом варианте осуществления внутренние диаметры D частей , 51, пути потока во множестве разветвленных труб 50 (пять из разветвленных труб 50 на фиг. 1) отличаются от каждого разное. Или диаметры передних отверстий 52 или боковых отверстий 53 и 54 множества разветвлений 50 (пяти разветвлений 50 на ФИГ.1) отличаются друг от друга. Кроме того, в шестом варианте осуществления длина L вставки множества ответвленных трубок , 50, (пяти ответвленных трубок , 50, на фиг. 1) отличается друг от друга.

    Кроме того, вид в разрезе по линии А-А распределителя 6 на ФИГ. 10 такой же, как вид, на котором соединительная труба 40 удалена из поперечного сечения на ФИГ. 2 или фиг. 3A или 3B, когда общая конструкция распределителя 6 такая же, как на фиг. 5. В этом случае внутренние диаметры D уменьшенных частей , 51, пути потока во множестве разветвленных труб 50 (пять из разветвленных труб 50 на фиг. 5) отличаются друг от друга. . Или диаметры передних отверстий 52 или боковых отверстий 53 и 54 множества разветвлений 50 (пяти разветвлений 50 на фиг. 5) различаются друг от друга.Кроме того, в этом случае предусмотрена длина вставки L множества ответвлений , 50, (пяти ответвлений , 50, на фиг. 5), которые отличаются друг от друга.

    Как таковой, шестой вариант осуществления иллюстрирует, что множество разветвленных труб 50 имеют разные внутренние диаметры D и длину вставки L, а ответвления Y-образной формы 55 предусмотрены на стороне выхода хладагента. Соответственно, можно регулировать распределение потока хладагента в трубах хладагента теплообменника, а также во внешней трубе 10 , тем самым повышая способность теплообмена.

    Седьмой вариант осуществления

    РИС. 11 представляет собой вид в перспективе распределителя 7 согласно седьмому варианту осуществления изобретения. Общая конструкция распределителя 7 согласно седьмому варианту осуществления в основном такая же, как на фиг. 1. Распределитель 7 также распределяет хладагент в качестве примера текучей среды, протекающей через его внутреннюю часть

    На фиг. 11, распределитель 7 также включает внешнюю трубу 10 , имеющую цилиндрическую форму, множество соединительных труб 40 , расположенных на внешней трубе 10 , и множество ответвленных труб 50 , соединенных с внешней труба 10 , вставленная во множество соединительных труб 40 соответственно и соединенная с трубами хладагента теплообменника, которые не показаны.Хотя это и не показано, распределитель 7 также имеет впускное отверстие 20 , соединенное посредством сварки, например, с концом наружной трубы 10 со стороны входа хладагента для подачи хладагента, и крышку 30 соединены сваркой, например, с концом внешней трубы 10 на стороне выпуска хладагента, чтобы блокировать поток хладагента. Однако в седьмом варианте осуществления внешняя труба 10 закручена, например, по спирали вокруг оси, проходящей в продольном направлении распределителя 7 .Кроме того, в седьмом варианте осуществления разветвленные трубы 50 соединены в произвольных положениях в продольном направлении скрученной наружной трубы 10 .

    Или общая конструкция распределителя 7 согласно седьмому варианту осуществления в основном такая же, как на фиг. 5. В этом случае распределитель 7 распределяет хладагент в качестве примера жидкости, протекающей через его внутреннюю часть. Распределитель 7 также включает наружную трубу 10 , имеющую цилиндрическую форму, вход 20 соединен посредством сварки, например, с концом внешней трубы 10 на стороне входа хладагента, чтобы нагнетать хладагент. , и колпачок 30 , соединенный посредством сварки, например, с концом внешней трубы 10 на стороне выхода хладагента, чтобы блокировать поток хладагента. Распределитель 7 также включает в себя множество ответвленных труб 50 , присоединенных к внешней трубе 10 и подсоединенных к трубам хладагента теплообменника, которые не показаны. Однако в седьмом варианте осуществления внешняя труба 10 закручена, например, по спирали вокруг оси, проходящей в продольном направлении распределителя 7 . Кроме того, в седьмом варианте осуществления разветвленные трубы 50 соединены в произвольных положениях в продольном направлении скрученной наружной трубы 10 .

    РИС. 12 представляет собой вид снизу распределителя 7 на ФИГ. 11 согласно варианту осуществления изобретения.

    В случае, когда внешняя труба 10 скручена в виде спирали, как показано на РИС. 12 часть 104 внешней трубы 10 ниже самой нижней соединительной трубы 40 3 на ФИГ. 11 вид спереди, часть 103 внешней трубы 10 над соединительной трубой 40 3 видна изнутри, а части 104 и 103 видны внахлест.

    Вид в разрезе по линии А-А распределителя 7 согласно седьмому варианту осуществления такой же, как на фиг. 2 или фиг. 3A или 3B, когда общая конструкция распределителя 7 основана на фиг. 1. В седьмом варианте осуществления внутренние диаметры D частей , 51, уменьшенного пути потока во множестве разветвленных труб 50 (трех разветвленных труб 50 на фиг. 11) отличаются от каждого разное.Или диаметры передних отверстий 52 или боковых отверстий 53 и 54 множества разветвлений 50 (трех разветвлений 50 на фиг. 11) различаются друг от друга. Кроме того, в седьмом варианте осуществления длина L вставки множества разветвлений , 50, (трех разветвлений , 50, на фиг. 11) отличается друг от друга.

    Кроме того, вид в разрезе по линии А-А распределителя согласно седьмому варианту осуществления аналогичен виду, на котором соединительная труба 40 удалена из вида в разрезе на ФИГ.2 или фиг. 3A или 3B, когда общая конструкция распределителя 7 основана на фиг. 5. В этом случае внутренние диаметры D уменьшенных частей , 51, пути потока во множестве разветвленных труб 50 (трех разветвленных труб 50 на фиг. 11) отличаются друг от друга. . Или диаметры передних отверстий 52 или боковых отверстий 53 и 54 множества ответвлений 50 (трех ответвлений 50 на ФИГ.11) отличаются друг от друга. Кроме того, в этом случае длина L вставки множества ответвлений , 50, (трех ответвлений , 50, на фиг. 11) отличается друг от друга.

    Таким образом, седьмой вариант осуществления иллюстрирует, что множество ответвленных труб 50 имеют разные внутренние диаметры D и длины вставки L, а внешняя труба 10 скручена вокруг оси, проходящей в продольном направлении распределителя . 7 .Соответственно, эффективность смешивания газообразного хладагента и жидкого хладагента может быть улучшена, а распределение потока хладагента может быть отрегулировано, тем самым увеличивая теплообменную способность.

    Восьмой вариант осуществления

    РИС. 13 представляет собой вид в перспективе распределителя 8 согласно восьмому варианту осуществления изобретения.

    На фиг. 13, распределитель 8 согласно восьмому варианту осуществления включает в себя первый распределитель 8 a до седьмого распределителя 8 g.

    Общая структура каждого от первого распределителя 8 a до седьмого распределителя 8 g в основном такая же, как на фиг. 1. В качестве примера, относящегося к первому распределителю 8 a, , первый распределитель 8 a распределяет хладагент в качестве примера текучей среды, протекающей через его внутреннюю часть. Как показано на фиг. 13, первый распределитель 8 a включает внешнюю трубу 10 a , имеющую цилиндрическую форму, множество соединительных труб 40 a , предусмотренных на внешней трубе 10

    9, множество ответвленных труб 50 a , соединенных с наружной трубой 10 a посредством вставки во множество соединительных труб 40 a, соответственно, и соединенных с трубами хладагента теплообменника, который не показаны.Хотя это и не показано, первый распределитель 8 a также имеет впускное отверстие, соединенное посредством сварки, например, с концом внешней трубы 10 a на входной стороне хладагента для подачи хладагента, и колпачок, соединенный сваркой, например, с концом внешней трубы 10 a на стороне выхода хладагента, чтобы блокировать поток хладагента. Однако в восьмом варианте осуществления внешняя труба 10 a закручена, например, по спирали вокруг оси, проходящей в продольном направлении распределителя 8 .Вышеизложенное может применяться ко второму распределителю 8 b и к седьмому распределителю 8 g. В этом случае наружные трубы 10 a 10 g являются примерами наружной трубы или другой наружной трубы, а разветвленные трубы 50 a
    4 50
    являются примерами разветвленной трубы или другой разветвленной трубы. Также в восьмом варианте целесообразно, чтобы разветвленные трубы 50 а по 50 г были соединены соответственно с витыми наружными трубами 10 а по 10 05 5. та же сторона распределителя 8 (правая сторона на чертеже).Другими словами, целесообразно, чтобы разветвленные трубы 50 a по 50 g были присоединены к местам, где витые наружные трубы 10 a по 10 были присоединены к местам, где витые наружные трубы 10 a по 10 практически прямая линия. Это необходимо для соединения ответвлений труб 50 a с 50 g в одном направлении.

    Или общая структура каждого от первого распределителя 8 a до седьмого распределителя 8 g может быть в основном такой же, как на фиг.5. В этом случае, в качестве примера, относящегося к первому распределителю 8 a, , первый распределитель 8 a также распределяет хладагент в качестве примера текучей среды, протекающей через его внутреннюю часть. Первый распределитель 8 a также включает наружную трубу 10 a , имеющую цилиндрическую форму, вход которой соединен приваркой, например, к концу наружной трубы 10 a на со стороны входа хладагента для подачи хладагента, а колпачок, приваренный, например, к концу наружной трубы 10 a со стороны выхода хладагента для блокирования потока хладагента. Первый распределитель 8 и также включает в себя множество ответвленных труб 50 и , соединенных с внешней трубой 10 и и соединенных с трубами хладагента теплообменника, которые не показаны. Однако в восьмом варианте осуществления внешняя труба 10 a закручена, например, по спирали вокруг оси, проходящей в продольном направлении распределителя 8 . Вышеизложенное может применяться ко второму распределителю 8 b и к седьмому распределителю 8 g. В этом случае наружные трубы 10 a 10 g являются примерами наружной трубы или другой наружной трубы, а разветвленные трубы 50 a — 4 50 являются примерами разветвленной трубы или другой разветвленной трубы. Также в восьмом варианте целесообразно, чтобы разветвленные трубы 50 а по 50 г были соединены соответственно с витыми наружными трубами 10 а по 10 05 5. та же сторона распределителя 8 (правая сторона на чертеже).То есть целесообразно, чтобы разветвленные трубы 50 a по 50 g были соединены с позициями, где расположены скрученные наружные трубы 10 a по 10 g 916 a 5 5 5 5 5 практически прямая линия. Это необходимо для соединения ответвлений труб 50 a с 50 g в одном направлении.

    РИС. 14 представляет собой вид снизу распределителя 8 на ФИГ.13, согласно варианту осуществления раскрытия.

    Когда внешние трубы 10 a 10 g скручены в спираль, как показано на РИС. на фиг. 11 видны спереди, части наружных труб 10 a 10 g над соединительной трубой 40 g не видны, так как они перекрываются изнутри.

    В случае, когда общая структура каждого от первого распределителя 8 a до седьмого распределителя 8 g основана на фиг. 1 вид в разрезе по линии А-А от первого распределителя 8 a до седьмого распределителя 8 g согласно восьмому варианту осуществления такой же, как на фиг. 2 или фиг. 3А или 3В. Например, для первого распределителя 8 а, в восьмом варианте осуществления внутренние диаметры D уменьшенных частей 51 пути потока во множестве разветвленных труб 50 а (три разветвленных трубы 50 a на РИС.13) отличаются друг от друга. Или диаметры передних отверстий 52 или боковых отверстий 53 и 54 множества ответвлений 50 a (трех ответвлений 50 на фиг. ) отличаются друг от друга. Кроме того, в восьмом варианте осуществления длины вставки L множества ответвлений , 50, , и (трех ответвлений , 50, , и на фиг.13) отличаются друг от друга. Вышеизложенное может применяться ко второму распределителю 8 b и к седьмому распределителю 8 g.

    Кроме того, в случае, когда общая структура каждого из первого распределителя 8 a до седьмого распределителя 8 g основана на фиг. 5, вид в поперечном сечении по линии А-А от первого распределителя 8 a до седьмого распределителя 8 g согласно восьмому варианту осуществления аналогичен виду, на котором соединительные трубы 40 a 40 g удалены с поперечного сечения на фиг.2 или фиг. 3А или 3В. Например, применительно к первому распределителю 8 a, в этом случае внутренние диаметры D частей уменьшенного пути потока 51 во множестве разветвленных труб 50 a (три разветвленные трубы 50 и на фиг. 13) отличаются друг от друга. Или диаметры передних отверстий 52 или боковых отверстий 53 и 54 множества разветвлений 50 a (трех разветвлений 50 на фиг.13) отличаются друг от друга. Кроме того, в этом случае предусмотрена длина вставки L множества ответвленных труб , 50, , и (трех ответвленных трубок , 50, , и на фиг. 13), отличающихся друг от друга. Вышеизложенное может применяться ко второму распределителю 8 b и к седьмому распределителю 8 g.

    Таким образом, восьмой вариант осуществления иллюстрирует, что множество разветвленных труб 50 имеют разные внутренние диаметры D и длину вставки L, а внешняя труба 10 скручена вокруг оси, проходящей в продольном направлении распределителя . 8 .Соответственно, эффективность смешивания газообразного хладагента и жидкого хладагента может быть улучшена, а распределение потока хладагента может быть отрегулировано, тем самым увеличивая теплообменную способность.

    Девятый вариант осуществления

    РИС. 15 представляет собой вид, иллюстрирующий общую конструкцию блока теплообменника, включающего в себя распределитель 9 и теплообменник 60 согласно девятому варианту осуществления изобретения.

    Общая конструкция распределителя 9 , входящего в состав теплообменника по девятому варианту осуществления, такая же, как на фиг.1 или 5. Распределитель 9 распределяет хладагент в качестве примера жидкости, протекающей через его внутреннюю часть. Распределитель 9 включает внешнюю трубу 10 , имеющую цилиндрическую форму, вход 20 , соединенный сваркой, например, с концом внешней трубы 10 на стороне входа хладагента для подачи хладагента, и колпачок 30 , соединенный посредством сварки, например, с концом внешней трубы 10 на стороне выхода хладагента, чтобы блокировать поток хладагента. Распределитель 9 также включает в себя множество соединительных труб 40 , предусмотренных во внешней трубе 10 , и множество ответвленных труб 50 , соединенных с внешней трубой 10 посредством вставки во множество соединительных трубок. 40 соответственно. Или распределитель 9 включает в себя множество ответвленных труб 50 , присоединенных к внешней трубе 10 .

    Вид в разрезе по линии А-А распределителя 9 на ФИГ.15 такой же, как на фиг. 2 или фиг. 3A или 3B, когда общая конструкция распределителя 9 такая же, как на фиг. 1. В девятом варианте осуществления внутренние диаметры D частей , 51, уменьшенного пути потока во множестве разветвленных труб 50 (пять из разветвленных труб 50 на фиг. 1) отличаются от каждого разное. Или диаметры передних отверстий 52 или боковых отверстий 53 и 54 множества разветвлений 50 (пяти разветвлений 50 на ФИГ.1) отличаются друг от друга. Кроме того, в девятом варианте осуществления длина L вставки множества ответвленных трубок , 50, (пяти ответвленных трубок , 50, на фиг. 1) отличается друг от друга.

    Кроме того, в случае, когда общая конструкция распределителя 9 такая же, как на РИС. 5 вид в разрезе по линии А-А распределителя 9 аналогичен виду, на котором соединительная труба 40 удалена из вида в разрезе на ФИГ.2 или фиг. 3А или 3В. В этом случае внутренние диаметры D частей , 51, пути потока во множестве разветвленных труб 50 (пяти разветвленных труб 50 на фиг. 5) отличаются друг от друга. Или диаметры передних отверстий 52 или боковых отверстий 53 и 54 множества разветвлений 50 (пяти разветвлений 50 на фиг. 5) различаются друг от друга.Кроме того, в этом случае предусмотрена длина вставки L множества ответвлений , 50, (пяти ответвлений , 50, на фиг. 5), которые отличаются друг от друга.

    Теплообменник 60 , входящий в состав теплообменного блока по девятому варианту осуществления, осуществляет теплообмен между хладагентом и воздухом на примере жидкости, распределяемой распределителем 9 . Теплообменник 60 включает в себя множество штифтов 61 , расположенных с заданным интервалом в вертикальном направлении, множество трубок для хладагента 62 , расположенных параллельно, чтобы проходить через проходные отверстия соответствующих штифтов 61 в качестве примера множество трубопроводов для жидкости, коллектор 63 для сбора хладагента, вытекающего из множества трубопроводов 62 для хладагента, и внешнюю соединительную трубу 64 для отвода хладагента из теплообменника 60 из коллектора 63 .

    Множество ответвленных труб 50 распределителя 9 соединено с множеством труб хладагента 62 теплообменника 60 соответственно.

    Таким образом, девятый вариант осуществления иллюстрирует, что внутренние диаметры D и длина вставки L множества разветвленных труб 50 отличаются друг от друга. Соответственно, можно регулировать распределение потока хладагента, тем самым повышая способность теплообмена.

    Как видно из вышеизложенного, распределитель в соответствии с изобретением может увеличить возможность регулировки распределения потока жидкости по множеству разветвленных труб по сравнению со случаем, когда внутренние диаметры уменьшенных частей пути потока по меньшей мере двух разветвленных труб множество разветвлений и длины вставки по меньшей мере двух разветвлений во внешнюю трубу одинаковы.

    Хотя раскрытие было показано и описано со ссылкой на его различные варианты осуществления, специалистам в данной области техники будет понятно, что в него могут быть внесены различные изменения в форме и деталях без отклонения от сущности и объема раскрытия, как определено прилагаемой формулой изобретения и ее эквивалентами.
