Принцип работы четырехходовой клапан кондиционера: 4 ходовой клапан принцип работы. Как работают сервоприводы и трехходовые клапаны. Что же такое контроллер

Содержание

Замена клапана в кондиционере Mitsubishi Electric

Замена клапанных механизмов проводится в основном планово, однако если у вас есть подозрение, что один из узлов вышел из строя, мы проведем комплексную диагностику для наиболее точного установления причины потери работоспособности устройства. Наша компания имеет все самое современное оснащение для проверки состояния сплит-систем бытового класса, поэтому работы по устранению дефекта начнутся практически сразу же.

 Один из наших главных приоритетов – обеспечивать стабильную работу вашей кондиционирующей техники. Для этого мы собрали команду специалистов, которые способны идентифицировать и устранить практически любую неисправность, а также проводить техническое обслуживание всех популярных моделей кондиционеров.

Замена ТРВ

  Терморегулирующий вентиль играет роль преобразователя: с его помощью фреон (охлаждающее вещество, основной компонент кондиционирующей системы) из жидкого агрегатного состояния переходит в газообразное.

Технически ТРВ являет собой дроссель переменного сечения, выполняющий функции расширительного клапана.

Главная функция ТРВ – снижать температуру хладагента до той отметки, при которой он будет превращаться в пар. Также данный узел является своего рода теплообменником. Замена ТРВ проводится в следующих случаях:

  •  засорение мелкими железными фрагментами, генерируемыми в процессе трения движущихся частей;
  • при замене компрессора;
  •  после полной промывки кондиционера.

  ТРВ – это небольшой и недорогой компонент. Однако его исправность является залогом стабильной работы всего механизма.


Замена ЭРВ

  Электронный регулирующий вентиль работает как автоматизированный распределитель. Его основная функция – поддержание пресета настроек, определяющих расход хладагента. Также ЭРВ представляет собой оптимизатор всей системы, который контролирует скорость нагрева и охлаждения.

  Благодаря ЭРВ пользователи кондиционеров для квартир имеют возможность точно менять температуру нагнетаемого в помещение воздуха. Таким образом, можно менять уровень энергоэффективности в зависимости от текущих потребностей.

Замена электронного регулирующего вентиля выполняется в тех же случаях, когда и ТРВ. Есть еще несколько ситуаций, также требующих вмешательства в работу этого узла:

  •   нарушение регулировки температурного режима;
  • программные сбои, приводящие к самопроизвольному изменению температуры, скорости потока воздуха или увеличению потребляемой энергии.
Своевременная замена вышедшего из строя ЭРВ позволит вам сэкономить электричество и вернуть контроль над устройством.


Замена четырехходового клапана

  Четырехнаправленные соленоидные клапаны – это главные механизмы кондиционеров, работающих не только на охлаждение, но и на обогрев помещения. В простых системах его нет, поэтому обслуживание должно проводиться своевременно, так как весь принцип работы кондиционера «зима-лето» выстроен вокруг этого клапана.

  Функция данного распределителя проста: при переключении температурного режима кондиционера он меняет направление движения фреона и воздуха. Летом он направляет горячий воздух из помещения в атмосферу. Изменение режима приводит к поступлению тепла из атмосферы внутрь комнаты.

  Выход из строя четырехходового клапана приводит к потере управления над переключением «зима-лето». Чтобы подтвердить эту поломку, необходимо обратить внимание на температуру при смене режимов. Также кондиционер может самопроизвольно менять режимы, при этом есть вероятность, что дроссель заклинит в промежуточном положении и приведет к поломке компрессора.

Варианты ремонта:

  • полная замена;
  • демонтаж клапана из системы. В этом случае проблема устранится, но вместе с этим агрегат сможет работать лишь в одном режиме.
Наши специалисты проведут разборку вашего кондиционера даже в случае заклинивания клапана и устранят поломку в минимально возможные сроки.


Замена второстепенных деталей

  Помимо профессионального демонтажа вышедших из строя агрегатов и их замены на новые запчасти от производителя, мы можем поменять тело и катушки клапанов. Разборкой, ремонтом, сборкой и отладкой клапанных и перепускных систем занимаются наши наиболее квалифицированные сотрудники, которые могут свести риск повторной поломки к нулю.

  Если ваш кондиционер является основой комфортной для вас обстановки, особенно в жаркое время, обращайтесь к нам. За нашими плечами – годы успешного ремонта самых сложных неисправностей в самых современных разновидностях сплит-систем любого масштаба. Диагностика, демонтаж, замена, настройка – по этой простой технологии мы приведем ваш кондиционер в работоспособное состояние и сделаем это в кратчайшие сроки по демократичной цене.

Устройство и принцип работы кондиционера (сплит-системы)

          Простая сплит-система состоит из двух блоков, соединенных между собой трассой (фреонопроводом и межблочным электрическим кабелем). Один из блоков (внутренний) распологается внутри помещения, а второй (наружный) вне этого помещения (обычно на улице, балконе, либо в технологическом помещении).

          Внутренний блок включает в себя теплообменник ( испаритель), тангенциальный вентилятор и воздушные фильтры.

          В наружном блоке размещаются компрессор, теплообменник (конденсатор) с вентилятором обдува и капилярная трубка.

Принцип работы такой системы следующий:

          Пары хладагента нагнетаются компрессором в конденсатор, где они конденсируются за счет отвода теплоты наружным воздухом, продуваемым осевым вентилятором. Жидкий хладагент поступает через осушитель в капилярную трубку, где происходит процесс дросселирования, в результате чего давление хладагента понижается. После этого хладагент подается в испаритель, где он кипит за счет поглощения большого количества теплоты от стенок испарителя и соприкасающегося с ними воздуха, засасываемого центробежным вентилятором из помещения.

Говоря проще, внутренний блок забирает тепло и переносит его во внешний блок, где оно отводится вентилятором наружу.

          Аналогично происходит процесс обогрева помещения кондиционером, разница в том, что за счет переключения направления движения хладагента конденсатор и испаритель меняются своими функциями (внутренний теплообменник становится конденсатором, а внешний — испарителем).

За переключение направления отвечает четырехходовой клапан.

          После того как кондиционер переведен в режим «обогрев» и четырехходовой клапан поменял направление потока хладагента в контуре, компрессор начинает всасывать хладагент из внешнего блока и нагнетать его во внутреннюю часть контура. Пары хладагента с высокой температурой и давлением поступают во внутренний теплообменник, где они конденсируются, отдавая тепло в кондиционируемое помещение.

Нагрев воздуха в помещении происходит за счет тепла, отбираемого у наружного воздуха.

          С понижением температуры наружного воздуха увеличиваются энергетические затраты на перекачку тепла с улицы в помещение. В связи с этим не рекомендуется использовать кондиционер для обогрева при наружной температуре ниже -5 С: потребляемая мощность при этом возрастает, мощность обогрева падает, увеличивается износ компрессора.

Принцип работы кондиционера

Кондиционер предназначен в основном для охлаждения воздуха. Рассмотреть этот процесс.
Начнем с простого. Вещества имеют такое свойство — при испарении они поглощают тепло, при конденсации они его выделывают. На этом физическом явлении и построена работа кондиционера.

Принцип действия кондиционера основан на изменении агрегатного состояния хладагента (фреона) в зависимости от температуры и давления в замкнутой системе. Для начала ознакомимся с основными узлами кондиционера.

Основными узлами любого кондиционера являются:
У современного кондиционера имеется электронный блок, который управляет работой в зависимости от выбранного режима.

Все современные модели имеют пульт дистанционного управления, позволяющий задавать параметры.

Наружный блок кондиционера

Наружный блок кондиционера состоит из следующих основных узлов:
1. Вентилятор, создающий поток воздуха для обдува конденсатора.
2. Конденсатор — это радиатор, в котором происходит охлаждение и конденсация фреона, воздух проходящий мимо конденсатора нагревается и уходит в окружающую среду.
3. Компрессор, осуществляющий сжатие хладагента и поддержание его движения по холодильному контуру.
4. Плата управления устанавливается, как правило, в инверторных кондиционерах. В неинверторных моделях всю электронику стараются размещать во внутреннем блоке.
5. Четырехходовой клапан устанавливается в моделях с функцией подогрева. В режиме обогрева этот клапан изменяет направление движения фреона, при этом внутренний и наружный блоки как бы меняются местами: внутренний блок работает на обогрев, а наружный на охлаждение.


6. Штуцерные соединения (на рисунке не видны) для подключения медных труб, соединяющих наружный и внутренний блоки.
7. Фильтр фреоновой системы устанавливается перед входом компрессора и защищает его от частиц грязи, которые могут попасть в систему при монтаже кондиционера.
8. Защитная крышка, которая закрывает штуцерные соединения и электрические разъемы.

Внутренний блок кондиционера

Внутренний блок состоит из следующих основных узлов:
1. Передняя панель — это пластиковая решетка, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.)
2. Фильтр грубой очистки, представляющий пластиковую сетку. Он предназначен для задержки крупной пыли, шерсти животных тополиново пуха и т.п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц.

3. Система фильтров состоит из различных фильтров тонкой очистки среди которых обычно бывают: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль), антибактериальные и т. п.
4. Вентилятор, предназначеный для циркуляции очищенного и охлаженного либо подогретого воздуха в помещении.
5. Испаритель — это радиатор (теплообменник), в котором происходит нагрев холодного хладагента и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.
6. Горизонтальные жалюзи, предназначены для регулируровки направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.
7. Индикаторная панель состоит из индикаторов (светодиодов), показывающих, в каком режиме работы кондиционера и сигнализирующие о возможных неисправностях.
8. Вертикальные жалюзи, которые регулируют направление воздушного потока по горизонтали.
9. Плата управления (на рисунке не показана), на которой размещен блок электроники с центральным микропроцессором.
10. Штуцерные соединения (на рисунке не показаны), расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки.



Следует отметить, что кондиционер не производит холод (или тепло), а переносит его из помещения на улицу. В зависимости от выбранного режима, кондиционер либо переносит тепло из помещения на улицу, либо с улицы в помещение (обогрев).

Как правильно выбрать кондиционер


Чтобы охладить воздух в комнате, необходимо отвести тепло, полученное в результате охлаждения. Тепло — это энергия. А энергия, как известно, не может исчезнуть бесследно. Именно по этому кондиционер состоит из двух блоков: внутреннего и наружного. Существуют также одноблочные системы охлаждения, которые отводят тепло по выведенному наружу воздухопроводу.

Переносчиком тепловой энергии в кондиционере (как и в холодильнике) является специальный хладагент. Чаще всего им является фреон.


Работа кондиционера на холод

Работа кондиционера на тепло

Испаряясь, хладагент (как впрочем и любая другая жидкость) отбирает тепло. Вы можете провести такой физический опыт: протрите руку спиртом или спиртосодержащим раствором (например одеколоном). Вы почувствуете холод. Это спирт испаряясь отбирает тепло вашего тела.
И наоборот, конденсируясь (превращаясь из газообразного состояния обратно в жидкость), вещество отдает тепло. Например в парной, когда вы движетесь, то ощущаете тепло от конденсированного пара.
Когда кондиционер работает в режиме охлаждения, хладагент испаряется в теплообменнике внутреннего блока, а конденсируется в наружном. Когда кондиционер работает в режиме обогрева, хладагент конденсируется в теплообменнике внутреннего блока, а испаряется в наружном.

Таким образом происходит перенос тепла из одной среды в другую.

Для переноса тепловой энергии кондиционер потребляет электроэнергию. Но следует отметить, что кондиционер переносит приблизительно в три раза больше энергии, чем потребляет. Электроэнергия необходима для работы компрессора, который создавая перепады давлений заставляет хладагент то испарятся то конденсироваться.


  Следует отметить, что использовать кондиционер в качестве обогревателя чрезвычайно выгодно. При потреблении 1 кВт электроэнергии кондиционер перенесет в квартиру около 3 кВт тепла. Помимо этого, воздух в помещении не будет пересушиваться.

Принцип работы кондиционера

Принцип работы кондиционера

Кондиционер предназначен в основном для охлаждения воздуха. Рассмотреть этот процесс.
Начнем с простого. Вещества имеют такое свойство — при испарении они поглощают тепло, при конденсации они его выделывают. На этом физическом явлении и построена работа кондиционера.

Принцип действия кондиционера основан на изменении агрегатного состояния хладагента (фреона) в зависимости от температуры и давления в замкнутой системе. Для начала ознакомимся с основными узлами кондиционера.

Основными узлами любого кондиционера являются:
У современного кондиционера имеется электронный блок, который управляет работой в зависимости от выбранного режима. Все современные модели имеют пульт дистанционного управления, позволяющий задавать параметры.

Наружный блок кондиционера

Наружный блок кондиционера состоит из следующих основных узлов:
1. Вентилятор, создающий поток воздуха для обдува конденсатора.
2. Конденсатор — это радиатор, в котором происходит охлаждение и конденсация фреона, воздух проходящий мимо конденсатора нагревается и уходит в окружающую среду.
3. Компрессор, осуществляющий сжатие хладагента и поддержание его движения по холодильному контуру.
4. Плата управления устанавливается, как правило, в инверторных кондиционерах. В неинверторных моделях всю электронику стараются размещать во внутреннем блоке.
5. Четырехходовой клапан устанавливается в моделях с функцией подогрева. В режиме обогрева этот клапан изменяет направление движения фреона, при этом внутренний и наружный блоки как бы меняются местами: внутренний блок работает на обогрев, а наружный на охлаждение.
6. Штуцерные соединения (на рисунке не видны) для подключения медных труб, соединяющих наружный и внутренний блоки.
7. Фильтр фреоновой системы устанавливается перед входом компрессора и защищает его от частиц грязи, которые могут попасть в систему при монтаже кондиционера.
8. Защитная крышка, которая закрывает штуцерные соединения и электрические разъемы.

Внутренний блок кондиционера

Внутренний блок состоит из следующих основных узлов:
1. Передняя панель — это пластиковая решетка, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.)
2. Фильтр грубой очистки, представляющий пластиковую сетку. Он предназначен для задержки крупной пыли, шерсти животных тополиново пуха и т. п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц.
3. Система фильтров состоит из различных фильтров тонкой очистки среди которых обычно бывают: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль), антибактериальные и т.п.
4. Вентилятор, предназначеный для циркуляции очищенного и охлаженного либо подогретого воздуха в помещении.
5. Испаритель — это радиатор (теплообменник), в котором происходит нагрев холодного хладагента и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.
6. Горизонтальные жалюзи, предназначены для регулируровки направление воздушного потока по вертикали. Эти жалюзи имеют электропривод и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.
7. Индикаторная панель состоит из индикаторов (светодиодов), показывающих, в каком режиме работы кондиционера и сигнализирующие о возможных неисправностях.
8. Вертикальные жалюзи, которые регулируют направление воздушного потока по горизонтали.
9. Плата управления (на рисунке не показана), на которой размещен блок электроники с центральным микропроцессором.
10. Штуцерные соединения (на рисунке не показаны), расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки.


Следует отметить, что кондиционер не производит холод (или тепло), а переносит его из помещения на улицу. В зависимости от выбранного режима, кондиционер либо переносит тепло из помещения на улицу, либо с улицы в помещение (обогрев).

Чтобы охладить воздух в комнате, необходимо отвести тепло, полученное в результате охлаждения. Тепло — это энергия. А энергия, как известно, не может исчезнуть бесследно. Именно по этому кондиционер состоит из двух блоков: внутреннего и наружного. Существуют также одноблочные системы охлаждения, которые отводят тепло по выведенному наружу воздухопроводу.
Переносчиком тепловой энергии в кондиционере (как и в холодильнике) является специальный хладагент. Чаще всего им является фреон.

Испаряясь, хладагент (как впрочем и любая другая жидкость) отбирает тепло. Вы можете провести такой физический опыт: протрите руку спиртом или спиртосодержащим раствором (например одеколоном). Вы почувствуете холод. Это спирт испаряясь отбирает тепло вашего тела.
И наоборот, конденсируясь (превращаясь из газообразного состояния обратно в жидкость), вещество отдает тепло. Например в парной, когда вы движетесь, то ощущаете тепло от конденсированного пара.
Когда кондиционер работает в режиме охлаждения, хладагент испаряется в теплообменнике внутреннего блока, а конденсируется в наружном. Когда кондиционер работает в режиме обогрева, хладагент конденсируется в теплообменнике внутреннего блока, а испаряется в наружном.

Таким образом происходит перенос тепла из одной среды в другую.

Для переноса тепловой энергии кондиционер потребляет электроэнергию. Но следует отметить, что кондиционер переносит приблизительно в три раза больше энергии, чем потребляет. Электроэнергия необходима для работы компрессора, который создавая перепады давлений заставляет хладагент то испарятся то конденсироваться.

Устройство кондиционера сплит-системы настенного типа с установкой и монтажом

Устройство кондиционера рассмотрим на примере сплит-системы настенного типа. Сплит-системы с другими типами внутренних блоков состоят из тех же узлов, и отличаются только внешним видом .

Устройство наружного блока кондиционера

Наружный блок состоит из следующих узлов:

1. Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру. Бывает поршневого или спирального (scroll) типа. Поршневые компрессоры дешевле, но менее надежны, чем спиральные, особенно в условиях низких температур наружного воздуха.

2. Четырех ходовой клапан — устанавливается в реверсивных (тепло — холод) кондиционерах. В режиме обогрева этот клапан изменяет направление движения фреона. При этом внутренний и наружный блок как бы меняются местами: внутренний блок работает на обогрев, а наружный — на охлаждение.

3. Плата управления — как правило, устанавливается только на инверторных кондиционерах. В не инверторных моделях всю электронику стараются размещать во внутреннем блоке, поскольку перепады температуры и влажности снижают надежность электронных компонентов.

4. Вентилятор — создает поток воздуха, обдувающего конденсатор. В недорогих моделях имеет только одну скорость вращения. Такой кондиционер может стабильно работать в небольшом диапазоне температур наружного воздуха. В моделях более высокого класса, рассчитанных на широкий температурный диапазон, а также во всех полупромышленных кондиционерах, вентилятор имеет 2-3 фиксированных скорости вращения или же плавную регулировку.

5. Конденсатор — радиатор, в котором происходит охлаждение и конденсация фреона. Продуваемый через конденсатор воздух, соответственно, нагревается.

6. Фильтр фреоновой системы — устанавливается перед входом компрессора и защищает его от медной крошки и других мелких частиц, которые могут попасть в систему при монтаже кондиционера. Разумеется, если монтаж выполнен с нарушением технологии и в систему попало большое количество мусора, то фильтр не сможет его задержать.

7. Штуцерные соединения — к ним подключаются медные трубы, соединяющие наружный и внутренний блоки.

8. Защитная быстросъемная крышка — закрывает штуцерные соединения и клеммник, используемый для подключения электрических кабелей. В некоторых моделях защитная крышка закрывает только клеммник, а штуцерные соединения остаются снаружи.

Устройство внутреннего блока кондиционера

Внутренний блок состоит из следующих узлов:

1. Передняя панель — представляет собой пластиковую решетку, через которую внутрь блока поступает воздух. Панель легко снимается для обслуживания кондиционера (чистки фильтров и т.п.)

2. Фильтр грубой очистки— представляет собой пластиковую сетку и предназначен для задержки крупной пыли, шерсти животных и т.п. Для нормальной работы кондиционера фильтр необходимо чистить не реже двух раз в месяц.

3. Испаритель — радиатор, в котором происходит нагрев холодного фреона и его испарение. Продуваемый через радиатор воздух, соответственно, охлаждается.

4. Горизонтальные жалюзи — регулируют направление воздушного потока по вертикали. Эти жалюзи имеют электропривод, и их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока по помещению.

5. Индикаторная панель — на передней панели кондиционера установлены индикаторы (светодиоды), показывающие режим работы кондиционера и сигнализирующие о возможных неисправностях.

6. Фильтр тонкой очистки — бывает различных типов: угольный (удаляет неприятные запахи), электростатический (задерживает мелкую пыль) и т.п. Наличие или отсутствие фильтров тонкой очистки никакого влияния на работу кондиционера не оказывает.

7. Вентилятор — имеет 3-4 скорости вращения.

8. Вертикальные жалюзи — служат для регулировки направления воздушного потока по горизонтали. В бытовых кондиционерах положение этих жалюзей можно регулировать только вручную. Возможность регулировки с пульта ДУ есть только в некоторых моделях элитных кондиционеров.

9. Поддон для конденсата (на рисунке не показан) — расположен под испарителем и служит для сбора конденсата (воды, образующейся на поверхности холодного испарителя). Из поддона вода выводится наружу через дренажный шланг.

10. Плата управления (на рисунке не показана) — обычно располагается с правой стороны внутреннего блока. На этой плате размещен блок электроники с центральным микропроцессором.

11. Штуцерные соединения (на рисунке не показаны) — расположены в нижней задней части внутреннего блока. К ним подключаются медные трубы, соединяющие наружный и внутренний блоки.

Принцип работы и конструкция кондиционера

МОНТАЖ, РЕМОНТ и СЕРВИСНОЕ ОБСЛУЖИВАНИЕ  систем кондиционирования

Тел: 8(495)771-29-95, 8(926)882-99-48, 8(926)388-94-58  E-mail: Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.






Перейти в каталог кондиционеров

 Скачать прайс по кондиционерам (Excel)

Принцип работы и конструкция кондиционера;

В основе работы любого кондиционера лежит свойство жидкостей поглощать тепло при испарении и выделять его при конденсации. Чтобы понять, каким образом происходит этот процесс, рассмотрим принципиальную схему холодильной машины (кондиционера).

Основными узлами кондиционера являются:
Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру.
Конденсатор — радиатор, расположенный во внешнем блоке. Название отражает процесс, происходящий при работе кондиционера — переход фреона из газообразной фазы в жидкую (конденсация).
Испаритель — радиатор, расположенный во внутреннем блоке. В испарителе фреон переходит из жидкой фазы в газообразную (испарение).
Регуляторпотока (ТРВиликаппилярнаятрубка) — понижает давление фреона перед испарителем.
Вентиляторы — создают поток воздуха, обдувающего испаритель и конденсатор. Они используются для более интенсивного теплообмена с окружающим воздухом.

Эти компоненты соединены между собой медными трубами и образуют холодильный контур, внутри которого циркулирует фреон, меняя агрегатное состояние при периодически изменяющихся температуре и давлении. В каждом цикле имеется два определенных уровня давления. На стороне высокого давления происходит конденсация хладагента и находится конденсатор, где горячий хладагент, обдувается воздухом окружающей среды, и за счет этого охлаждается. На стороне низкого давления находится испаритель, где жидкий хладагент испаряется и превращается в пар при t=0°C, отбирая тепло у комнатного воздуха. Граница между областями высокого и низкого давления проходит в двух точках — на выходе из компрессора и на выходе из регулятора потока.

Данная схема является общей для всех кондиционеров независимо от типа, модели или производителя. В «теплых» кондиционерах в холодильный контур дополнительно устанавливается четырехходовой клапан, который позволяет изменить направление движения фреона, меняя испаритель и конденсатор местами. В этом случае внутренний блок кондиционера нагревает воздух, а наружный блок охлаждает его.



Смотрите также:

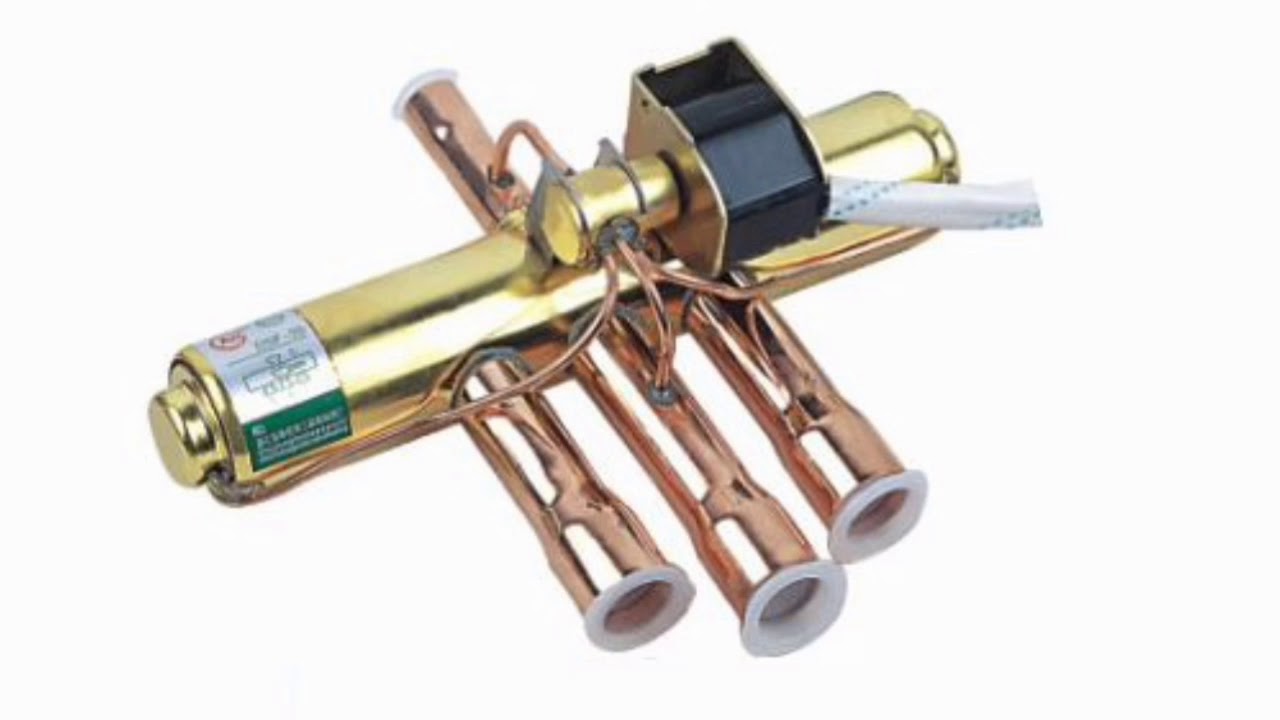

4-ходовой реверсивный клапан Применение и принцип работы

4-ходовой реверсивный клапан является ключевым компонентом, обеспечивающим обогрев и охлаждение из системы в помещение с кондиционированием воздуха путем изменения направления потока хладагента. Применяется в комнатных кондиционерах, модульных и центральных кондиционерах. Реверсивные клапаны предназначены для систем тепловых насосов мощностью от 3 кВт до 580 кВт. Они подходят для большинства хладагентов, таких как R407C – R410A – R134A.

Четырехходовой реверсивный клапан используется в реверсивных устройствах, таких как тепловые насосы или реверсивные кондиционеры и чиллеры.

4-ходовой реверсивный клапан позволяет инвертировать цикл охлаждения, переключаясь с режима охлаждения летом на режим обогрева зимой. Инверсия цикла инициируется небольшим соленоидным управляющим клапаном, который приводит в движение золотник, тем самым изменяя направление потока хладагента.

Клапан подключается к всасывающему и напорному трубопроводу. Пилотный клапан обеспечивает очень надежное переключение с режима охлаждения на режим обогрева; переключение происходит мгновенно с минимальным перепадом давления.Цикл нагрева Цикл охлаждения Цикл охлаждения Конструкция клапана также гарантирует минимальный перепад давления и очень низкий риск утечки.

Модели предлагают широкий диапазон типоразмеров соединений, конфигураций и мощностей для конкретных приложений. Доступны стандартные модели

http://www.shunfengvalve.com/4-way-reversing-valve-application-and-principle-of-operation/ 4-ходовой реверсивный клапан4-ходовой Реверсивный клапан, используемый в модульных и центральных кондиционерах

4-ходовой реверсивный клапан является ключевым компонентом для обеспечения нагрева и охлаждения из системы в кондиционируемое помещение путем изменения направления потока хладагента. Применяется в комнатных кондиционерах, модульных и центральных кондиционерах. Реверсивные клапаны предназначены для систем тепловых насосов…

[email protected]Администратор4-ходовой реверсивный клапан

Как работает реверсивный клапан в вашем тепловом насосе

Вы когда-нибудь задумывались над тем, как ваш тепловой насос может обеспечивать как отопление, так и охлаждение? Это из-за специального компонента, называемого обратным клапаном. Этот клапан немного сложен, поэтому, если с ним возникнет проблема, лучше всего нанять профессионала для ремонта.Без реверсивного клапана ваш тепловой насос не сможет нагревать и охлаждать. Так как же работает этот компонент? Давайте взглянем.

Два состояния: возбужденное и расслабленное

Клапан обратный представляет собой цилиндрическую металлическую трубку, имеющую 4 клапана; внутри трубки есть слайд, который перемещается вперед и назад, когда ваш тепловой насос меняет режимы. Небольшой электронный компонент, называемый соленоидом, находится сверху и помогает клапану двигаться вперед и назад по мере необходимости. Каждый клапан имеет два состояния: возбужденное и расслабленное.Производители решают, какое состояние соответствует какому режиму; например, производитель A может сделать возбужденное состояние режимом охлаждения для своего реверсивного клапана, в то время как производитель B делает расслабленным режим охлаждения. Эти назначения являются постоянными, поэтому, если они сделаны для конкретного клапана, они останутся такими на весь срок службы клапана.

Как домовладелец, все, что вам нужно сделать, чтобы изменить режимы, это нажать кнопку на двухрежимном термостате. Когда от термостата поступает сигнал на изменение режима, соленоид активируется и начинает сдвигать клапан в направлении, противоположном тому, где он находится.Когда клапан меняет направление, меняется и поток хладагента; это направленное изменение хладагента физически изменяет режимы. Но именно обратный клапан позволяет осуществить это изменение.

Общие проблемы с реверсивным клапаном

Как и другие компоненты, реверсивный клапан может иметь некоторые проблемы. Самый распространенный – «заклинивший» клапан. Реверсивные клапаны могут застрять в определенном режиме (например, в режиме нагрева или охлаждения) или в промежуточном режиме.Второй проблемой, которая может возникнуть при использовании реверсивных клапанов, являются утечки хладагента. К сожалению, утечки хладагента не могут быть устранены, если они находятся внутри реверсивного клапана, поэтому клапан необходимо заменить.

Если в вашей системе возникают проблемы с переключением режимов, велика вероятность того, что что-то не так с реверсивным клапаном. Если вы столкнулись с подобными проблемами с тепловым насосом в своем доме в Уайтхолле, позвоните в Boehmer Heating & Cooling сегодня и запишитесь на прием к нашему профессиональному специалисту по обслуживанию тепловых насосов.

Теги: Тепловые насосы, Уайтхолл
Среда, 17 декабря 2014 г., 10:01 | Категории: Отопление |

Печатная плата кондиционера — PCBBUY.COM

Автор:PCBBUY 28. 04.2021 10:07

Кондиционер — это кондиционер.Относится к использованию искусственных средств, здания или сооружения температуры окружающего воздуха, влажности, скорости потока и других параметров для регулировки и контроля оборудования.

Как правило, он включает в себя несколько частей, таких как оборудование источника холода/тепла, система передачи и распределения холодных и горячих сред, оконечное устройство и другое вспомогательное оборудование. В основном включает в себя холодильный узел, водяной насос, вентилятор и систему трубопроводов. Терминал отвечает за конкретную обработку состояния воздуха с использованием передаваемого тепла и холода, чтобы параметры воздуха целевой среды соответствовали определенным требованиям.

Если вы хотите заказать печатную плату, пожалуйста, проверьте и оформите заказ онлайн.

Состав кондиционера

В состав кондиционера входят: компрессор, конденсатор, испаритель, четырехходовой клапан, одноходовой клапан, капиллярный узел и др.

Компрессор

Рабочий процесс пара межзубых объемов, указанная в компрессоре кондиционера. Сторона винта с внутренней резьбой и винта с наружной резьбой сжимаются, чтобы встретиться друг с другом.Эта сторона называется зоной высокого давления. Вместо этого винт поворачивается в сторону, расходящуюся друг от друга, а объем между зубцами расширяется и находится в стадии вдоха, известной как область низкого давления. Эти две области разделены контактной линией между поверхностями зубьев винта с внутренней резьбой и винта с наружной резьбой. Приблизительно можно считать, что плоскость, в которой расположены оси двух винтов, является границей раздела зон высокого и низкого давления.

Компрессионные хладагенты, такие как фреон, становятся жидкими.Затем он охлаждается за счет эндотермического явления перехода жидкости в газообразное состояние при атмосферном давлении.

Плотность воздуха очень мала. Вы берете шприц для инъекции. Наполните шприц воздухом, заткните выходное отверстие рукой и нажмите на шприц, чтобы сжать воздух. Газ можно сжать на треть его объема с помощью иглы.

Конденсатор

Всасывание компрессора из испарителя рабочей средой паром низкого давления, после нагнетания в конденсатор, холодной жидкостью высокого давления, конденсируемой в конденсаторе, дроссельной заслонкой дросселя, переходящей в жидкость низкого давления, в испаритель, испаритель тепла испаряется и превращается в пар низкого давления, таким образом завершая цикл охлаждения.В некоторых случаях газ должен проходить через длинную трубку, обычно свернутую в соленоид, чтобы позволить теплу уйти в окружающий воздух. Теплопроводные металлы, такие как медь, часто используются для транспортировки пара. Чтобы повысить эффективность конденсатора, к трубам часто прикрепляют радиаторы для ускорения отвода тепла. Ребро радиатора представляет собой плоскую пластину из металла с хорошей теплопроводностью.

Испаритель

Испаритель представляет собой трубку внутри камеры, покрытую ребрами. Устройство для концентрирования или осаждения зерен из раствора путем нагревания. Он в основном состоит из камеры нагрева и камеры испарения. Нагревательная камера обеспечивает тепло, необходимое для испарения жидкости, заставляя ее кипеть и испаряться; Испарительная камера полностью разделяет газожидкостные две фазы. Пар, образующийся в нагревательной камере, содержит большое количество жидкой пены. Когда испарительная камера находится в большем пространстве, жидкость можно отделить от пара с помощью конденсационного или дегазирующего устройства.

Четырехходовой клапан

Четырехходовой клапан, термин гидравлический клапан, представляет собой регулирующий клапан с четырьмя масляными портами. Четырехходовой клапан является незаменимой частью холодильного оборудования, его принцип работы заключается в том, что когда питание подается на электромагнитную катушку, пилотный клапан с правой стороны пружины сжатия приводится в действие ее левым сдвигом, газ высокого давления поступает в полость поршня с правой стороны после капилляр (1), с другой стороны, левая сторона поршневой камеры газоотвода, в связи с наличием разности давлений на обоих концах поршня, поршень и золотник левого смещения, выхлопной патрубок с редуктором, наружные два корня взаимосвязаны, образуют холодильный цикл.

Принцип работы кондиционера

Кондиционер делится на кондиционер с одним охлаждением и кондиционер, принцип работы тот же, хладагент, обычно используемый перед кондиционированием воздуха, — фреон. Особенностью фреона является то, что при переходе из газа в жидкость выделяется много тепла. И когда вы переходите из жидкости в газ, вы поглощаете много тепла. Кондиционер устроен по такому принципу.

Компрессор сжимает газообразный хладагент в газообразный хладагент высокой температуры и высокого давления, а затем направляет его в конденсатор (наружный агрегат) для отвода тепла, чтобы он стал жидким хладагентом нормальной температуры и высокого давления, так что наружный машина дует горячий воздух.

А затем в капилляр, в испаритель (внутренняя машина), потому что хладагенты испарителя из капиллярного пространства внезапно увеличиваются, давление падает, и жидкость испаряет хладагенты в газообразные криогенные хладагенты, чтобы поглотить много тепла, испаритель станет холодным, внутренняя машина вентилятора будет дуть комнатным воздухом из испарителя, поэтому внутренняя машина из холодного ветра дует; Водяной пар в воздухе будет конденсироваться в капли воды при встрече с холодным испарителем и вытекать по водопроводной трубе, поэтому кондиционер будет давать воду.

При нагреве имеется компонент, называемый четырехходовым клапаном, так что направление потока хладагента в конденсаторе и испарителе и противоположно охлаждению, поэтому при нагреве холодный воздух дует снаружи, а внутренняя машина дует горячим воздухом. .

На самом деле, из курса физики в средней школе я узнал, что когда вы сжижаете (превращаете газ в жидкость), вы должны выделять тепло, а когда вы испаряетесь (превращаете жидкость в газ), вы должны поглощать тепло.

Принцип работы системы кондиционирования воздуха для защиты окружающей среды:

Циркуляционный насос постоянно выбрасывает воду из бака и через ткань равномерно распыляет воду на испарительный фильтрующий слой, наружный горячий воздух поступает в испарительную охлаждающую среду, CELdek в испарительной охлаждающей среде (специальный материал сотового фильтрующего слоя, пусть охлаждающий эффект будет более идеальным, высокотехнологичные патентованные продукты Швеции) и вода в теплообмене, благодаря испарению воды, нагревают и охлаждают, охлаждают и освежают, очищают низким шумовой вентилятор нагнетает воздух под давлением в помещение, превращает помещение в горячий воздух на улице, чтобы достичь цели температуры в помещении.

Хотите знать печатные платы? Проверьте и прочитайте больше.

Типы кондиционеров 2021

В связи с повышением температуры увеличился спрос на кондиционеры, и каждый год на рынок выводятся новые модели.

Если вы ищете новый кондиционер, мы поясним, какие типы блоков вы можете заказать.

Что такое кондиционер и как он работает?

Кондиционер используется для выведения тепла наружу из некоторого помещения и его охлаждения холодным воздухом, который перемещается внутрь здания через вентиляцию.

Что касается принципа работы системы кондиционирования воздуха, воздух всасывается через вентиляционное отверстие в воздуховоды кондиционера, который затем используется для охлаждения газа в испарителе. По мере того, как система отводит тепло от воздуха, его температура падает, и он становится холоднее. Наконец, воздуховоды выпускают этот прохладный воздух обратно в ваш дом или офис.

Воздуховоды продолжают подавать холодный воздух внутрь дома, пока он не достигнет выбранной температуры. Когда термостат кондиционера определяет, что желаемый уровень температуры достигнут, он отключает кондиционер.Когда температура в помещении снова повышается, кондиционер снова включается, чтобы снова достичь желаемой температуры.

История кондиционера

Уиллис Кэрриер изобрел современный кондиционер в начале двадцатого века. Уиллис был опытным инженером, который пытался решить проблему влажности для типографии. Это была первая попытка, которая помогла контролировать температуру окружающей среды и положила начало истории кондиционера.

В 1933 году компания Carrier Air Conditioning Company разработала современную систему кондиционирования воздуха, в которой использовалась конденсаторная установка с ременным приводом, вентилятором, змеевиком испарителя и механическими системами управления.

Несмотря на то, что современные кондиционеры оснащены усовершенствованной системой сжатия пара, электронными датчиками и энергоэффективными компонентами, в основном они работают по тому же принципу, что и система воздушного охлаждения Carrier 1933 года.

1. Центральный кондиционер

Центральная система кондиционирования воздуха является идеальным решением для большинства домов и предприятий. Это простая в использовании и экономичная система (в долгосрочной перспективе) с минимальным обслуживанием. Однако стоимость установки центрального кондиционера может быть выше, чем у других альтернатив.Прежде чем нанимать любую компанию HVAC, убедитесь, что у них достаточно опыта в установке систем центрального кондиционирования воздуха.

Центральный кондиционер поставляется с охлаждающим компрессором, который устанавливается за пределами вашего дома. Этот компрессор охлаждает воздух и по воздуховодам подает его в комнаты вашего дома. Затем система возврата вытягивает теплый воздух из дома, который выдувается через вытяжку. Термостат на стене помогает контролировать температуру внутри.

В недавно построенных домах центральный кондиционер является стандартным, но в старых домах HVAC не всегда настраивается.Тем не менее, очень легко установить центральную систему кондиционирования воздуха, поскольку в большинстве домов уже установлены по крайней мере воздуховоды.

Что понравилось

  • Круглый год в каждой комнате вашего дома поддерживается постоянная температура.
  • Воздух, поступающий в воздуховоды, фильтруется, поэтому центральный кондиционер обеспечивает улучшение качества воздуха в вашем доме.
  • Вам не нужно устанавливать отдельную систему для обогрева при низких температурах.

Что нам не понравилось

  • Это может значительно увеличить ваши счета за электроэнергию.
  • Требуется обслуживание воздуховода.

2. Упакованный блок HVAC

Как следует из названия, в комплектной системе кондиционирования воздуха HVAC все компоненты содержатся в упакованном блоке, который устанавливается снаружи.

Эта система кондиционирования воздуха имеет все необходимые компоненты, которые позволяют поддерживать прохладу в вашем доме в самый жаркий период года. На самом деле, это одна из лучших систем воздушного охлаждения, которую вы можете установить дома или в офисе.

Кроме того, в комплексную систему кондиционирования воздуха HVAC можно добавить нагревательные полосы, которые при необходимости дают возможность обогреть дом.Однако, если вы живете в холодном климате, нагревательных лент будет недостаточно для обеспечения желаемого тепла. Таким образом, эти упакованные устройства — не лучший вариант, когда речь идет об очень низких температурах.

Что понравилось

  • Если в вашем доме не так много места для установки большого воздухообрабатывающего агрегата, его можно разместить на открытом воздухе. Вы можете взять его на крышу своего дома, если во дворе нет места. Таким образом, это отличная экономия места.
  • Все компоненты HVAC находятся в одном месте, что упрощает техническое обслуживание.
  • Эти системы устанавливаются снаружи, поэтому в помещении не слышно шума.

Что нам не понравилось

  • Электрические провода и органы управления размещены снаружи, что делает систему уязвимой для неблагоприятных погодных условий.

3. Оконный кондиционер

Это самые распространенные системы кондиционирования воздуха, которые вы видите в наши дни. Когда вы проходите по городской улице и смотрите вверх в летний сезон, вы заметите множество оконных кондиционеров, установленных над вами.

Как правило, эти системы воздушного охлаждения монтируются в окно и используют вытяжку, которая помогает выталкивать горячий воздух из помещения, в то время как система хладагента, направленная внутрь помещения, выбрасывает в помещение холодный воздух.

Оконные кондиционеры обычно имеют возможность охлаждать одну комнату, и вам нужно будет установить больше в каждой комнате вашего дома, где вы хотите поддерживать прохладу. Эти недорогие охлаждающие устройства являются наиболее популярным выбором для людей, у которых есть небольшие дома или квартиры.Кроме того, их легче перемещать между комнатами при необходимости.

Что понравилось

  • Оконные кондиционеры отличаются высокой эффективностью и относительно низким уровнем шума.
  • Даже небольшие блоки могут охладить большую комнату.
  • Для слива воды из агрегата вмешательство не требуется.

Что нам не понравилось

  • Иногда установка может быть сложной.
  • Блокирует окно комнаты.
  • Перемещение устройства из одной комнаты в другую не представляет труда.

4. Настенный безканальный мини-сплит

Если вам нужна эффективная система воздушного охлаждения для части вашего дома, которая не требует воздуховодов, идеальным выбором для вас будет настенный мини-сплит-кондиционер без воздуховодов.

Эти кондиционеры оснащены наружным блоком, состоящим из конденсатора и компрессора, а также одним или несколькими блоками, которые размещаются внутри помещения. Внутренние блоки используют воздуходувки и обычно монтируются на стене. Наружный и внутренний блоки соединены кабелепроводами, по которым проходят как линии хладагента, так и линии электропитания.

Компактные внутренние блоки обычно устанавливаются в каждой комнате вашего дома и могут использоваться для охлаждения или обогрева. Хотя эти мини-сплит-системы без воздуховодов являются энергоэффективными, они могут стать довольно дорогими, если вы планируете установить их в каждой комнате вашего дома.

Что понравилось

  • Эти системы можно легко установить в любом месте без воздуховодов.
  • Они тихие и энергоэффективные.
  • Вы можете регулировать температуру в каждой комнате по своему усмотрению.

Что нам не понравилось

  • Они не идеальны для больших домов или предприятий.
  • Хорошо заметен и может быть очень дорогим для больших помещений.

5. Переносной/напольный кондиционер

Если вам нужен кондиционер для быстрого охлаждения небольшого помещения, портативный кондиционер может быть очень удобным и доступным выбором. Его сверхмобильность позволяет перемещать его из одной комнаты в другую и охлаждать помещения.Тем не менее, вам придется сливать конденсат, когда он заполнится, что может быть утомительным для некоторых людей.

Портативный кондиционер также может быть идеальным вариантом, если вы не хотите, чтобы центральная система охлаждения работала весь день. Вместо этого вы можете использовать этот энергоэффективный источник охлаждения в течение более коротких периодов времени, когда это необходимо.

Портативные кондиционеры также выпускаются в уменьшенных версиях, которые можно использовать для ванных комнат и других небольших помещений в вашем доме.

Что понравилось

  • Они очень портативны и могут быть легко перемещены из одной комнаты в другую.
  • Для этих систем воздушного охлаждения стационарная установка не требуется.
  • Энергоэффективны и могут быть установлены в небольших помещениях.

Что нам не понравилось

  • Может быть немного шумно во время работы.
  • Такие блоки не подходят для больших помещений.

6. Кондиционер с тепловым насосом

Системы с тепловым насосом обычно используют компрессор и систему циркуляции газового хладагента для извлечения тепла из внешнего источника, а затем закачивают его в помещение. Как правило, он потребляет меньше энергии по сравнению с другими системами, преобразующими электроэнергию в тепло. В летний сезон вы можете обратить этот цикл, чтобы тепловой насос превратился в кондиционер.

Кондиционеры с тепловым насосом

более доступны по цене и приобретают все большую популярность. По сравнению с другими масляными, топливными и электрическими системами обогрева или охлаждения они являются наиболее эффективной альтернативой. Хотя газовые печи выполняют относительно большую работу и экономят много энергии, их нельзя использовать в качестве долгосрочного решения, учитывая аспект углеродного следа.

Что понравилось

  • Эксплуатационные расходы кондиционера с тепловым насосом ниже.
  • Они требуют меньше обслуживания и имеют более длительный срок службы.
  • Может быть преобразован в источник тепла в зимний период.

Что нам не понравилось

  • Первоначальная стоимость может быть выше.
  • Установка может быть сложной и потребовать достаточной работы.

7. Упакованный терминальный кондиционер

Моноблочный конечный кондиционер обычно устанавливается в квартирах, мотелях и небольших зданиях.Он индивидуально управляется и монтируется на окно или стену вместе с вентиляционным оборудованием, которое подает свежий воздух внутрь здания.
Змеевик испарителя модульного кондиционера воздуха обращен во внутреннюю часть здания, а змеевик конденсатора — во внешнюю часть здания. В системе установлен вентилятор, который нагнетает холодный воздух в помещение.
Эти типы агрегатов также доступны в версиях с тепловым насосом, которые известны как модульные агрегаты с тепловым насосом.Наряду с возможностью охлаждения в летний сезон они также позволяют обогревать помещение зимой. Вы можете просто изменить цикл хладагента, используя четырехходовой клапан в системе.

Что понравилось

  • Вы получаете опции обогрева и охлаждения в одном блоке.
  • Они помогают экономить энергию.
  • Вы можете быстро установить желаемую температуру одним нажатием кнопки.

Что нам не понравилось

  • Обычно они дорогие.
  • Вам понадобится большое отверстие в стене, чтобы установить модульный кондиционер.

8. Потолочный кассетный кондиционер

Потолочные кассетные системы кондиционирования просты в установке и пользуются большой популярностью у различных предприятий. Они также могут легко адаптироваться к различным пространствам и не привлекать внимания после установки.

Эти системы воздушного охлаждения ничем не отличаются от других кондиционеров и имеют тот же принцип работы.Однако способ их монтажа в первую очередь отличается от других кондиционеров. Как следует из названия, потолочный кассетный кондиционер крепится в потолке. Обычно подвесные потолки являются лучшим вариантом для установки этих систем, так как на них достаточно места для их размещения.

Что касается охлаждения, потолочные кассетные кондиционеры могут охватывать большую площадь. Они универсальны и позволяют крупным предприятиям установить профессиональную систему воздушного охлаждения без дорогостоящей перестройки помещения.

Что понравилось

  • Потолочные кассетные кондиционеры оборудованы мощными вентиляторами, которые эффективно охватывают большие площади для охлаждения.
  • Для установки этих систем не нужно делать большое отверстие в стене.
  • Бесшумны, так как конденсатор обычно размещается снаружи.
  • Они энергоэффективны.

Что нам не понравилось

  • Установка может потребовать много работы и времени.
  • Конечно, для бизнеса требуется более одного потолочного кассетного блока, поэтому стоимость может быть значительно выше.

9. Болотные охладители

Хотя болотные охладители или иногда называемые испарительными кондиционерами не так популярны, как кондиционеры с рефрижератором, они не менее эффективны. В отличие от других распространенных систем воздушного охлаждения, в которых для охлаждения помещения используются хладагенты, болотные охладители используют воздух и воду.

Эта технология довольно старая и простая. Проще говоря, воздух проходит над водой или через нее, чтобы снизить ее температуру. Болотные охладители проталкивают горячий воздух через увлажненные прокладки в помещение. Эти подушечки охлаждают воздух, который затем распределяется по дому.

Однако одним из основных недостатков болотного охладителя является то, что он работает только в жарком и сухом климате, а испарение работает только при горячем и сухом воздухе.

Что понравилось

  • Как и другие типы кондиционеров, болотные охладители могут значительно снизить температуру в помещении в жарком и сухом климате.
  • Они очень просты в обслуживании и требуют замены колодок только один раз в год.
  • По сравнению с другими системами охлаждения они очень энергоэффективны.

Что нам не понравилось

  • Если температура поднимается выше 95 градусов, они изо всех сил пытаются охладить ваше помещение.
  • Не работают во влажном климате.
  • Они склонны к протечкам воды, что может вызвать проблемы.

10. Умный кондиционер

Умные кондиционеры

— это устройства с поддержкой IoT (Интернета вещей), которые доступны в различных типах систем кондиционирования воздуха, таких как портативные, мини-сплит-системы или оконные кондиционеры.Эти системы используют Wi-Fi для подключения к приложению, которое можно установить на ваш смартфон, и которое обеспечивает отличный контроль над кондиционером.

Geofencing, еженедельное расписание, контроль температуры и комфортный режим — вот лишь некоторые примеры функций, включенных в интеллектуальные системы кондиционирования воздуха. Эти интеллектуальные функции не только обеспечивают максимальный комфорт, но и помогают сократить расходы на электроэнергию.

Что понравилось

  • Многочисленные интеллектуальные функции обеспечивают невероятный комфорт и удобство.
  • Эффективное использование функций помогает сократить расходы на электроэнергию.

Что нам не понравилось

  • Их стоимость может быть выше обычных кондиционеров.
  • Для использования интеллектуальных функций всегда требуется подключение к сети Wi-Fi.

11. Кондиционер с заземлением

Наземное воздушное охлаждение — это новая технология, которая быстро набирает обороты во всем мире. Из-за изолирующих свойств земли температура остается неизменной на глубине от четырех до шести футов в течение всего года.В наземном кондиционере используется эта технология, чтобы держать ваш дом прохладным или теплым.

Система трубопроводов, называемая «контуром», обеспечивает циркуляцию воды через ваш дом, насос системы отопления и землю. Летом тепло собирается из вашего дома и отводится обратно в землю, а зимой происходит обратный процесс, и тепло извлекается из земли, чтобы распределять его по вашему дому.

Что понравилось

  • В отличие от многих других типов кондиционеров, вы получаете опции обогрева и охлаждения.
  • По сравнению с другими системами их эксплуатационные расходы довольно низкие.

Что нам не понравилось

  • Для установки наземного кондиционера требуется интенсивная работа.
  • Тип почвы влияет на эффективность системы.
  • Затраты на установку значительно выше.

Часто задаваемые вопросы о кондиционерах

Как долго служат кондиционеры?

Обычно кондиционеры служат от 15 до 30 лет, в зависимости от различных обстоятельств.Некоторые из вас скажут, что это довольно большой диапазон, но это зависит от того, где вы живете. Например, если вы живете в районе с более суровым климатом, и вашему кондиционеру приходится сталкиваться с постоянным дождем и влажностью. Все эти условия могут значительно сократить срок службы вашего кондиционера.

Точно так же места с жарким и сухим климатом могут в равной степени повлиять на работу вашего устройства и сократить срок его службы. Однако, если вы постоянно обслуживаете свой кондиционер и не имеете экстремальных климатических условий, ваша система может прослужить до 30 лет.

Что означает BTU для кондиционеров?

BTU означает британскую термальную единицу, которая используется для измерения энергии. Энергия, используемая для повышения температуры одного фунта воды на один градус Фаренгейта, называется одной БТЕ энергии. Точно так же он используется и для кондиционеров.

Независимо от типа кондиционера, BTU всегда сообщит вам, насколько мощной может быть система. Вместо того, чтобы повышать температуру, блок переменного тока снижает ее, и здесь одна БТЕ измеряет, сколько тепла удаляется.Чем выше показатель BTU на переменном токе, тем эффективнее и мощнее он должен быть.

Почему кондиционеры пропускают воду?

В вашем кондиционере используется змеевик испарителя, который снижает температуру (охлаждает) горячего воздуха. В результате этого процесса на змеевике образуется влага, которая затем выталкивается наружу через дренажную линию. Однако, если ваш кондиционер пропускает воду в ваш дом, вот несколько вещей, которые могут вызвать утечку.

– Линия слива конденсата забита илом, грязью или пылью.
– Ваш дренажный поддон поврежден.
– Поврежден конденсатный насос, выбрасывающий воду наружу.
— Воздушный фильтр заполнен грязью, которая может блокировать поток воздуха.
— Точно так же низкий уровень хладагента может привести к замерзанию влаги над змеевиком испарителя и блокировке потока воздуха.

Заключение

Итак, мы рассмотрели несколько типов кондиционеров. Они предназначены для удовлетворения различных потребностей потребителей. Некоторые из них подходят для крупных предприятий и довольно дороги, в то время как другие экономичны, требуют меньше затрат на установку и электроэнергию и могут идеально подойти для вашего дома или квартиры.Вы можете просто просмотреть наше руководство, чтобы выбрать лучший вариант для ваших нужд.

Источники

Перевозчик

Что такое четырехходовой клапан?

Четырехходовой клапан, термин гидравлический клапан, представляет собой регулирующий клапан с четырьмя портами. Четырехходовой клапан является незаменимой частью холодильного оборудования. Принцип его работы заключается в том, что, когда катушка электромагнитного клапана находится в обесточенном состоянии, золотниковый клапан управления перемещается влево под действием пружины сжатия с правой стороны, а газ высокого давления поступает в капиллярную трубку и поступает в правую. поршневая камера.С одной стороны, газ в левом конце поршневой камеры откачан. Из-за разницы давлений между двумя концами поршня поршень и главный золотниковый клапан перемещаются влево, так что выхлопная труба сообщается с наружным блоком, а две другие трубы сообщаются, образуя цикл охлаждения.

Четырехходовой клапан, гидравлический клапан, имеет четыре порта

Недостаточный поток четырехходового клапана

1.Система кондиционирования негерметична, что приводит к недостаточной циркуляции хладагента в системе;
2. В очень холодную погоду испарение хладагента недостаточно;
3. Четырехходовой клапан плохо согласован с системой, то есть средний поток выбранного четырехходового клапана большой, а пропускная способность системы мала;
4. Время реверсирования кондиционера. Общая система устроена так, что четырехходовой клапан переключается после определенного периода отключения компрессора.В это время высокое и низкое давление уравновешиваются, и переключение останавливается в промежуточном положении, то есть четырехходовой клапан не переключается, а главный золотниковый клапан останавливается в промежуточном положении. При следующем запуске поток будет недостаточным из-за эффекта промежуточного потока;
5. Когда компрессор запускается, расход недостаточен, и инвертор более заметен.

Четырехходовой клапан имеет плохую коммутацию

1.Катушка отсоединена или напряжение не соответствует требованиям к характеристикам катушки, что приводит к отказу работы золотника управляющего клапана.
2. По внешним причинам пилотный клапан частично деформирован, в результате чего золотник не работает.
3. Капилляр пилотного клапана по внешним причинам деформирован, расход недостаточен, что не может сформировать необходимую для коммутации разность давлений и не может эксплуатироваться.
4.По внешним причинам корпус главного клапана деформирован, а поршень застрял и не может двигаться.
5. Различные предметы в системе попадают в четырехходовой клапан и блокируют поршень или главный золотниковый клапан и не могут работать.
6. При пайке трубы температура корпуса главного клапана превышает 120 градусов, а внутренние детали термически деформируются и не могут работать.
7. Утечка хладагента в системе кондиционирования воздуха, недостаточное количество хладагента, перепад давления, необходимый для реверса, не может быть установлен и не может работать.
8. Циркуляция хладагента компрессора не соответствует необходимому расходу реверсивного четырехходового клапана.
9. Когда частота инверторного компрессора низкая, необходимый для коммутации расход не может быть гарантирован.
10. Спиральный компрессор вызывает гидравлический удар в системе, что приводит к повреждению поршня четырехходового клапана и невозможности его работы.

Обслуживание газа в колонне четырехходового клапана

1.Коснитесь руками трех труб под четырехходовым клапаном. Если все они горячие, значит, направление четырехходового клапана не на месте.
2. Также можно использовать небольшой магнит. Когда маленький магнит не двигается при изменении направления, это также перекрестный газ. Заполните систему определенным количеством хладагента, и ее можно будет вернуть на место.

Четырехходовой клапан не меняет направление

Неисправности в основном не охлаждение или обогрев:
1.Недостаточное количество хладагента (неполная идентификация только по давлению в системе).
2. Утечка фтора.
3. Корпус клапана или капилляр деформирован.
4. Катушка нормально включается и выключается? Напряжение в норме?
5. Определите, работает ли пилотный клапан: когда катушка включается или выключается, раздается звук удара сердечника клапана «щелчок», указывающий на то, что пилотный клапан работает нормально. В это время лучше подавать питание только на четырехходовой клапан, чтобы звук был отчетливо слышен.
6. Пилотный клапан работает нормально, а корпус главного клапана не работает, что указывает на то, что минимальный перепад рабочего давления, необходимый для реверсирования четырехходового клапана, не был установлен, и система заправлена ​​хладагентом.
7. Гидравлический амортизатор. Это может быть а. Четырехходовой клапан установлен в неправильном направлении; б. Используется спиральный компрессор; в. Зимой слишком низкая температура; д. Запорный клапан не открыт.
НА ДРУГИХ ЯЗЫКАХ

Реверсивный клапан — инженерное мышление

Реверсивные клапаны для тепловых насосов.В этом видео мы рассмотрим четырехходовой реверсивный клапан, который используется в тепловых насосах. Это важнейший компонент системы теплового насоса, и именно он позволяет хладагенту изменять направление своего потока для обеспечения режимов обогрева и охлаждения.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube по реверсивным клапанам

Вид спереди обратного клапана Вид сзади на обратный клапан

Выше представлена ​​3D-модель реверсивного клапана, которую мы будем использовать для объяснения принципов работы клапана.Как видите, в центре находится цилиндр, который является гидроблоком. От этого перпендикуляра к корпусу клапана идут 4 трубы, 3 снизу и одна сверху. Эти трубы являются точками входа/выхода хладагента.

За основным корпусом находятся несколько капиллярных трубок, которые соединяются с противоположными концами основного корпуса, а также с верхней и нижней трубками. От капиллярных трубок отходят соленоидный клапан и соленоидная катушка. Мы собираемся обсудить назначение всех этих частей.

Внешний вид реверсивного клапана в разрезе, вверху. Мы видим внутри корпуса центрального клапана черный объект в форме буквы «U», который установлен внутри металлического ползуна. Ползунок будет перемещаться из стороны в сторону и перемещать U-образный корпус, который используется для направления хладагента по контуру хладагента.

Ползунок электромагнитного клапана

Для перемещения ползуна основного корпуса мы используем другой скользящий U-образный корпус, который находится внутри электромагнитного клапана. Ползунок соленоидного клапана под действием пружины приводится в нормальное положение, но как только на катушку соленоида подается питание, создается магнитное поле, которое перемещает ползунок на другую сторону клапана, позволяя хладагенту изменить направление внутри соленоида.Это повлияет на ползунок в основном корпусе.

Реверсивный клапан с электромагнитным управлением — режим охлаждения

Когда катушка соленоида находится под напряжением, она создает магнитное поле, которое тянет ползунок соленоида влево. Горячий хладагент из компрессора будет поступать через верхнюю трубу и поступать в корпус центрального главного клапана. Часть этого высокого давления будет поступать в капиллярную трубку, через соленоид и вниз в крайнюю правую сторону корпуса главного клапана. Это заставит основной ползунок переместиться на левую сторону.Таким образом, горячий хладагент, поступающий через верхнюю трубу, будет поступать в корпус главного клапана и выходить через нижнюю левую трубу. Оттуда он направится к наружному блоку, где будет отводить тепло системы и обеспечивать охлаждение.

При работе реверсивного клапана в режиме обогрева. Катушка соленоида была обесточена, поэтому внутренняя пружина сместила ползунок электромагнитного клапана вправо. Хладагент под высоким давлением поступает через верхнюю трубу и направляется к корпусу главного клапана.Часть хладагента будет поступать в соленоид через капиллярную трубку. Затем он будет поступать в крайнюю левую сторону ползунка главного клапана, заставляя главный ползун переместиться в крайнюю правую сторону. Затем горячий хладагент поступает через верхнюю трубу, вытекает через нижнюю левую трубу и выходит во внутренний блок, обеспечивая нагрев.

Когда реверсивный клапан работает в режиме обогрева. Хладагент выйдет из компрессора и направится к реверсивному клапану. Он будет входить через верхнюю трубу и выходить через нижнюю правую трубу.Оттуда он направляется к внутреннему блоку, где обеспечивает обогрев помещения. Затем он будет течь к обратному клапану и через него, следующий обратный клапан не пропустит его, поэтому вместо этого хладагент будет течь через расширительный клапан. Оттуда он будет поступать в наружный блок и забирать больше тепла. Затем он снова потечет в реверсивный клапан, но главный ползун направит его обратно в компрессор.

Когда реверсивный клапан работает в режиме охлаждения. Хладагент выйдет из компрессора и направится к реверсивному клапану.Она будет отводиться через нижнюю левую трубу и поступать во внешний блок, где будет отдавать часть своей тепловой энергии. Он проходит через обратный клапан, но второй обратный клапан не пропускает его, поэтому он проходит через расширительный клапан во внутренний блок, чтобы забрать нежелательное тепло и, таким образом, обеспечить охлаждение. Оттуда он возвращается в реверсивный клапан, откуда направляется обратно в компрессор для завершения цикла.

Чтобы узнать больше о том, как работают тепловые насосы, нажмите здесь


Что такое сплит-система ОВиК? — Кондиционер и обогреватели

Тот, кто пытался решить проблему охлаждения воздуха в доме или квартире, имеет хотя бы приблизительное представление о том, что такое сплит-система.Этот кондиционер пришел на смену старому «окну» и пользуется популярностью уже много лет.

Знание особенностей сплит-системы поможет вам правильно выбрать модель и правильно организовать ее работу.

В этом материале мы поговорим об устройстве и принципах работы сплит-систем, а также о тонкостях монтажа, которые необходимо соблюдать, чтобы оборудование прослужило долгие годы.

Суть работы и принцип действия

Основное назначение сплит-системы – охлаждение воздуха в помещении.Устройство состоит из двух частей. Один из них устанавливается снаружи помещения, а другой внутри. Для соединения их узкой трубой в толще стенки делается отверстие. Принцип работы сплит-систем примерно соответствует холодильникам.

Хладагент, циркулирующий по трубе в системе, поглощает тепло из воздуха в помещении, отдает тепловую энергию наружу и возвращает ее в окружающую среду. Холодильный контур кондиционера состоит из двух основных элементов: конденсатора и испарителя.

Первый находится во внешнем блоке блока, а последний — в блоке, установленном в помещении.

Хладагент (обычно фреон) движется по замкнутому контуру между устройствами. В помещении, когда он поглощает тепловую энергию, он нагревается и превращается в газ.

Таким образом воздух охлаждается при прохождении через испаритель. Вентилятор используется для улучшения движения воздушного потока в помещении.

Затем хладагент поступает в конденсатор, где проходит через компрессор и охлаждается, контактируя с более холодным воздухом с улицы.Хладагент снова становится жидким.

Принцип работы такой системы соответствует работе обычного холодильника, здесь также используется способность фреона испаряться при низких температурах.

Поделиться системным устройством

Для эффективного осуществления функционального процесса такого кондиционера используется несколько элементов.

Наружный блок обычно включает:

  • Вентилятор
  • Компрессор
  • Конденсатор;
  • Фреоновый фильтр
  • Плата управления;
  • Защитный кожух;
  • Фитинги для медных труб и др.

Вентилятор обеспечивает постоянную циркуляцию воздуха вокруг устройства, что обеспечивает быстрое и стабильное охлаждение фреона. Этот процесс происходит в конденсаторе. С помощью компрессора фреон сжимается, что обеспечивает переход в газообразное состояние и циркуляцию по контуру охлаждения.

Фильтр очищает фреон от примесей, попавших в систему и которые могут появиться при установке.

Помимо упомянутых элементов, в наружном блоке также может быть установлен четырехходовой клапан, который необходим, если модель зимой не только охлаждает, но и обогревает.

В инверторных моделях блок управления почти полностью расположен во внешней части устройства. Однако если инвертор отсутствует, электроника обычно устанавливается во внутреннем блоке.

Эта часть обычно состоит из:

  • Защитная решетка;
  • Фильтровальные системы;
  • вентилятор;
  • Испаритель;
  • Жалюзи;
  • Табло;
  • Блок управления;
  • Разъемы и т.д.

Защитная решетка обычно расположена на передней панели и легко снимается или открывается для доступа для обслуживания внутренних элементов кондиционера.Воздух поступает в устройство через отверстия в этой решетке для дальнейшего охлаждения.

Фильтр грубой очистки представляет собой просто пластиковую сетку, которая улавливает крупный мусор, чтобы он не попал в корпус блока.

Фильтры тонкой очистки представляют собой несколько более сложную систему для задержания примесей из мелких фракций: частиц пыли, нежелательных запахов, опасных бактерий и т. д.

Как правило, устройство оснащено угольным и электростатическим фильтром, но может быть оснащено антибактериальным картриджем или другими полезными фильтрами.

Как упоминалось ранее, вентилятор нагнетает охлажденный воздух, проходящий через испаритель. Подвижные жалюзи оснащены электроприводом для регулирования направления потока охлаждаемого воздуха.

Панель управления с индикаторами показывает состояние устройства, например. Б. заданная температура воздуха, режим работы и др.

Это общее описание устройства сплит-системы. Конструкция таких кондиционеров может варьироваться в зависимости от дополнительных функций: наличия инвертора, обогрева и т.д.Для комнаты или квартиры достаточно обычного кондиционера. Устройство выбирается в зависимости от мощности, которая должна соответствовать площади помещения.

Типы, типы, дополнительные функции

Современные бытовые кондиционеры могут обслуживать до 90 кв. Однако, если это большой дом или офис, есть смысл подумать об установке более производительного оборудования. Проблема кондиционирования таких объектов решается мульти-сплит-системами или полупромышленными моделями.

Мульти-сплит-система позволяет установить несколько внутренних блоков, подключенных к общему наружному блоку. В экономическом плане такое решение может оказаться более выгодным, чем использование нескольких традиционных сплит-систем. Внешний вид фасада выигрывает.

Альтернативой решению климатической проблемы большого здания может стать его охлаждающая фанкойловая система. Когда площадь офиса или коттеджа приближается к 500 кв. Если она превышена незначительно, есть смысл рассмотреть возможность использования полупромышленной сплит-системы.

Канальный вариант такого устройства позволяет монтировать устройство и ведущий к нему воздуховод под подвесным потолком, не портя внешний вид помещения. Эти устройства могут не только очищать и охлаждать имеющийся в помещении воздух, но и поглощать свежую массу извне, что значительно улучшает микроклимат.

Кассетные кондиционеры

устанавливаются так, что решетка, через которую подается воздух, становится частью подвесного потолка. Холодный воздух быстро и равномерно распределяется по помещению.Узнайте больше о принципах разделения кассет. дальше.

Напольно-потолочные системы устанавливаются в помещениях сложной формы или по каким-либо причинам не имеющих подвесного потолка.

Что нужно знать о моделях инверторов?

Существуют модели сплит-систем с инвертором и без. Оба варианта популярны, но разницу все же узнать не помешает. Инвертор — это устройство, которое может снабжать компрессор специальной мощностью.

Схема инвертора предназначена для преобразования переменного тока в постоянный.

После этого изменяются свойства постоянного тока, чтобы преобразовать его обратно в переменный ток, но с новыми показаниями, и передать мощность на компрессор.

В результате эксплуатационные характеристики компрессора меняются в зависимости от ситуации: комфортной температуры, до которой необходимо охладить воздух и первых признаков, которые присутствуют на момент ввода системы в эксплуатацию.

Если есть инвертор, то кондиционер будет работать все время, не выключится.Для чего это? Несмотря на постоянную работу устройства, инверторная схема позволяет снизить потребляемую мощность примерно на 30%, чем при использовании модели с аналогичными характеристиками, но без инвертора.

Отсутствие регулярных циклов включения и выключения благотворно сказывается на функционировании системы кондиционирования и позволяет продлить срок ее службы в полтора-два раза. Такой кондиционер может работать целый день, не беспокоясь о счетах за коммунальные услуги.

Высокая производительность достигается за счет улучшения производительности теплообменника, а также современного микропроцессора, регулирующего работу устройства.

Предполагается, что сплит-системы, оснащенные инвертором, могут быстро определять оптимальную температуру в помещении и затем поддерживать ее на нужном уровне. Такие устройства производят гораздо меньше шума, чем бесинверторные аналоги.

На нашем сайте вы можете найти статью, в которой мы провели сравнительный обзор инверторов и обычных сплит-систем. Подробности — по ссылке.

Кондиционер с тепловым насосом

Если сплит-система оснащена тепловым насосом, ее можно смело использовать для обогрева помещения зимой.Некоторые покупатели ошибочно полагают, что внутренний блок кондиционера для этого оснащен ТЭНами, что совершенно неверно.

Такой кондиционер имеет четырехходовой клапан и систему управления, которая поворачивает процесс охлаждения, так сказать, в обратную сторону.

Устройство охлаждает уже не помещение, а улицу т.е. работает как воздуховоздушный насос. Чтобы понять, как нагреть помещение холодным наружным воздухом, нужно изучить, как работает тепловой насос.

В работе этого устройства также используется способность хладагента (того же фреона) нагреваться при низких температурах.

Хотя наружный воздух холодный, он содержит немного тепла с небольшим потенциалом. Хладагент поглощает эти крохи энергии, концентрирует их, проходит через повышающий давление компрессор и выпускает воздух в помещение. Воздушные потоки нагреваются и распределяются по помещению.

В результате обогрев осуществляется с очень низкими затратами энергии. Этот вариант рассматривается как выгодная и безопасная форма проживания. Следует отметить, что принципы работы сплит-системы и теплового насоса очень похожи.Однако не нужно рассматривать встроенный в сплит-систему тепловой насос как основной способ обогрева помещения, это скорее дополнительная опция.

При покупке устройства следует внимательно изучить условия эксплуатации и технические характеристики устройства. Тепловой насос эффективен в южных широтах теплой зимой при температуре +5…-15 градусов. При -20 нагрев практически невозможен.

Особенности установки и правила эксплуатации

Процесс сборки сплит-системы Относительно несложные, но неопытные мастера все же должны доверить эту задачу специалистам, знакомым с работой холодильников.Обычно внутренний и наружный блоки устанавливаются первыми, в стене проделывается отверстие, и блоки соединяются трубой.

Самая важная часть — заправка фреоновой системы. Даже если всю остальную работу владелец квартиры проделал сам, доверьте этот шаг опытному мастеру. Практика показывает, что он надежнее.

Неправильная установка может серьезно повлиять на эффективность системы кондиционирования воздуха и является основной причиной отказа этих устройств.

Очень важно правильно выбрать место для внутреннего блока. Если холодное электричество будет направлено на близлежащую поверхность, устройство не будет работать должным образом, а охлажденный воздух будет неравномерно распределяться по помещению. Работа наружного блока обычно сопровождается образованием конденсата.

Важно проследить, чтобы эта влага удалялась специальным шлангом, чтобы вода не стекала по стене. Если сплит-система собрана правильно, ее сохраняют для обеспечения нормальной работы.Температуру охлаждения рекомендуется установить на 21-23 градуса.

Допустимы и более низкие температуры, но такой режим работы создает дополнительную нагрузку на систему. Кроме того, слишком большая разница между температурой внутри и снаружи здания может иметь нежелательные последствия для здоровья.

Внутренний блок лучше всего устанавливать так, чтобы на него не попадали прямые солнечные лучи.

Помимо риска перегрева существует вероятность того, что яркий свет будет мешать сигналу светодиода.Чтобы продлить срок службы системы, во время работы лучше закрывать окна и двери. Конечно, нужно периодически проветривать дом или купить модель, отводящую воздух с улицы.

Устройства должны быть защищены от перегрева или электромагнитных помех.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
