Что такое фанкойлы: как устроен, виды и принцип работы

Содержание

Что такое фанкойлы? | SecurityScripts.ru

Фанкойл — это прибор, который устанавливают в помещения для различных назначений. Основная функция фанкойла — это регулирование температуры воздуха. Фанкойлы, обычно, состоят из теплообменника, вентилятора, фильтра, пульта управления. По желанию фанкойлы комплектуются необходимыми деталями.

Принцип работы фанкойла заключается в том, что воздух, который находится в помещении, поступает на теплообменник. Там он приобретает нужную температуру – охлаждается или нагревается. Главным преимуществом фанкойлов является то, что свежий воздух в него поступает из центрального кондиционера. Это позволяет решить проблемы вентиляции помещений.

Преимущества системы «чиллер-фанкойл»

Система чиллер-фанкойл имеет различную конфигурацию. Все зависит от размеров помещения для кондиционирования воздуха, а также от Ваших требований. Один чиллер можно соединить с множеством фанкойлов. Также к ним подключаются теплообменники центрального кондиционера или приточно-вытяжной вентиляции.

При этом обеспечивается автономность в работе для каждого потребителя, т.е. изменения в режиме или отключение одного устройства не повлияет на работу другого.

При помощи ПУ регулируется общий тепловой режим. Также можно изменять режимы работы каждого фанкойла в отдельности. Бывают два вида пультов управления: выносной и встроенный. Выносной можно монтировать вне системы, встроенный устанавливается непосредственно в фанкойл.

В состав любого фанкойла входит несколько элементов. Главное — теплообменник (в нем тепло передается от носителя к нагреваемой среде), далее идет электронагреватель (основной нагревательный элемент), потом вентилятор (который подает воздух), панель управления, электродвигатель, легкосъемный фильтр (для очистки поступающего воздуха). Кроме того, устройство фанкойла также предполагает наличие соединительной муфты, выходной решетки и звукоизоляции. Также в них присутствует термоизоляция, которая снижает уровень шума при работе системы.

Опубликовано: 01.06.2012


Что такое система фанкойл: как устроена, виды и принцип работы

Фанкойл (fancoil) – состоит из нескольких частей: fan (вентилятор) и coil (теплообменник или змеевик). По сути это аппарат, предназначенный для охлаждения или нагрева воздуха посредством циркуляции через теплообменник. Вентилятор перемещает воздух по змеевикам, содержащим горячую или холодную жидкость, в зависимости от сезона, и в результате теплообмена воздух охлаждается (или нагревается). Теплоноситель поступает из чиллера – холодильной машины, которая подготавливает его для фанкойлов.

Фанкойлы представляют собой решение, отвечающее требованиям различных областей применения, обеспечивая комфортную внутреннюю среду. Они могут управляться централизованно или отдельно для каждого помещения. Чаще всего устанавливаются в зданиях с большим количеством помещений, например, офисы, гостиницы, торговые центры, жилые и общественные объекты.

Как работает фанкойл?

Фанкойл работает как вентилятор, который собирает воздух в помещении, а затем подает в агрегат с охлаждающим или нагревательным змеевиком. В результате из устройства выходит воздух требуемой температуры.

В сплит-системах внутренний блок это тот же самый фанкойл только по нему циркулирует фреон. Фанкойлы в качестве теплоносителя используют воду или этиленгликоль. В процессе охлаждения на теплообменнике образуется конденсат, который потом собирается в лоток и отводится в дренажную систему или канализацию.

Классификация фанкойлов

По количеству теплообменников аппараты бывают двух- и четырехтрубные (с одним и двумя теплообменниками). Двухтрубные пропускают через систему горячую или охлажденную воду. В четырехтрубных конфигурациях горячая вода проходит через один комплект труб, а охлажденная вода — через другой. Четырехтрубные системы предлагают большую гибкость, хотя первоначальные затраты выше.

В зависимости от конструктивных особенностей и расположения выделяют следующие виды:

  • корпусные;
  • бескорпусные;
  • напольно-потолочные;
  • потолочные;
  • кассетные;
  • канальные;
  • шкафные.

Все варианты предлагают одинаковый уровень производительности и могут обеспечивать обогрев и охлаждение, поэтому технические характеристики обычно сводятся к проектным требованиям и обеспечению выполнения техзадания.

Фанкойлы кассетные

Идеально подходят для новостроек или в качестве варианта модернизации, когда блоки необходимо скрыть в пространстве потолка. При этом типе установки оборудование работает немного тише, поскольку акустика заглушена потолком и другими изолирующими конструкциями.

Потолочные фанкойлы

Популярны как часть промышленного дизайна в офисах, квартирах, ресторанах, приемных. Открытый корпус должен соответствовали эстетике внутреннего пространства. Повышенные требования предъявляются к шумовым характеристикам устройства. Производители уделяют особое внимание качеству пластика и минимизируют количество элементов способных создавать шум.

Напольные фанкойлы

Эффективно работают по периметру помещения в сочетании с вытяжной системой вентиляции для борьбы с сквозняками и солнечными лучами от застекленных фасадов или витражей. Напольные модели позволяют сохранить высоту помещения, создавая более просторные конструкции.

Настенные фанкойлы

Идеально подходят для ситуаций, когда низкий потолок ограничивает установку канальных устройств. В этом случае вертикальный блок может быть скрыт внутри фальш-стены или шкафа с использованием шасси или поставляться в открытом корпусе. Агрегаты можно устанавливать возле пола или под потолком.

Преимущества использования

В последние годы установка фанкойлов стала одним из самых эффективных средств кондиционирования воздуха в новых и отремонтированных коммерческих помещениях. Рассмотрим основные преимущества систем:

  • Фанкойлы просты в обслуживании. Фильтрующие элементы легко снимаются, меняются или чистятся.
  • К одному чиллеру можно подключить несколько фанкойлов. Это позволяет сэкономить место в инженерной системе объекта.
  • Теплоизоляция трубопроводных конструкций позволяет транспортировать теплоноситель на большие расстояния. Можно размещать кондиционируемые помещения далеко от чиллера.

Хотя система не является сложной по своей сути, при нарушении технологий монтажа может возникнуть ряд проблем, таких как шум, падение тепловой мощности, сквозняки. Поэтому при проектировании и установке оборудования необходимо проявлять осторожность.

Принцип работы чиллера

Чиллер – это охладитель жидкости или водоохлаждающая установка, которая использует парокомпрессионный или абсорбционный цикл. В зависимости от принципа действия все устройства подразделяются на две большие группы: с водяным охлаждением конденсатора и абсорбционные. Последние получили наибольшее распространение.

Промышленные системы водяного или гликолевого чиллера содержат два основных контура: контур охлаждения и контур жидкости. Холодильный контур состоит из четырех компонентов: компрессора, конденсатора, расширительного клапана и испарителя. Холодильный контур отводит тепло от технологической жидкости. Контур жидкости состоит из резервуара, насоса, фильтров и теплообменника. Гидравлический контур переносит технологическую жидкость вокруг охлаждаемого объекта.

Холодильный цикл использует принципы термодинамики для эффективного перемещения тепла из одной области в другую. В случае чиллеров тепло отбирается от охлаждаемой жидкости и передается окружающему воздуху.

Холодильный цикл начинается с компрессора. Компрессор принимает хладагент низкого давления и низкой температуры в виде газа и сжимает его в газ под высоким давлением и высокой температурой. Затем этот газ проходит через змеевики в конденсаторе, где воздух или вода текут по змеевикам, и отводит тепло от хладагента. По мере того, как хладагент теряет тепло, он начинает конденсироваться, пока весь газ не превратится в жидкость. После выхода из конденсатора жидкость проходит через расширительный клапан. Расширительный клапан ограничивает поток хладагента. Когда жидкость под высоким давлением проходит через расширительный клапан, она попадает в испаритель. В испарителе хладагент начинает обратно переходить в газ. Когда хладагент испаряется, он становится очень холодным и поглощает много тепла. Именно в испарителе технологическая жидкость взаимодействует с хладагентом. Тепло отводится от жидкости и передается хладагенту. Затем он поступает в компрессор, и цикл начинается снова.

Типы чиллеров

Две разные охлаждающие среды (воздух или вода) могут способствовать передаче тепла, отдаваемой при переходе хладагента из пара в жидкость. Таким образом, чиллеры могут использовать два разных типа конденсаторов: с воздушным и водяным охлаждением. Выбор правильного типа чиллера для охлаждения производственных процессов и помещений может снизить эксплуатационные затраты, минимизировать время простоя и повысить эффективность работы.

Чиллеры с водяным охлаждением

Наиболее распространенный тип чиллера, где для охлаждения газообразного хладагента в конденсаторе используется вода из внешней градирни. После отвода тепла хладагент претерпевает фазовый переход в жидкость и возвращается в систему.

Чиллеры с водяным охлаждением обычно более эффективны, чем чиллеры с воздушным охлаждением. Они работают тише, подходят для небольших и для крупных объектов, доступны портативные решения для помещений с ограниченным пространством. Их располагаются внутри помещений в среде, защищенной от непогоды. Следовательно оборудование имеет более длительный срок службы.

Чиллеры с водяным охлаждением более дорогостоящие в установке и обслуживании из-за необходимости монтировать градирню, резервуары и водяной насос. Поскольку им требуется постоянная подача воды для охлаждения, они могут не подходить для мест с нехваткой воды или ее отсутствием. Оборудование требуют периодической обработки воды конденсатора для предотвращения образования минеральных отложений в системе.



Чиллеры с воздушным охлаждением

Чиллеры с воздушным охлаждением используют окружающий воздух для отвода тепла от хладагента в конденсаторе. Вентиляторы, прикрепленные к устройству, помогают ускорить процесс охлаждения. Они используются в местах, где отводимое тепло не будет проблемой, поскольку в процессе эксплуатации оборудования выдается значительное количество тепла.

Доступны портативные решения для помещений с ограниченным пространством. Они активно используются в малых промышленных и коммерческих масштабах в зависимости от размера и производительности чиллера. Обходятся дешевле в установке и обслуживании, чем системы с водяным охлаждением. Тепло, выбрасываемое из чиллера, можно использовать для обогрева помещения в холодные периоды, обеспечивая дополнительную экономию электроэнергии.

В чиллерах с воздушным охлаждением используются охлаждающие вентиляторы, которые создают шумовую нагрузку. Они занимают меньше места и располагаются вне помещения. Поэтому, у наружных элементов более короткий срок службы. Затраты на техническое обслуживание ниже, чем у водных моделей. Их относительная простота в сочетании с меньшими требованиями к пространству дает большие преимущества во многих типах установок.

Промышленные чиллеры могут быть дополнительно сгруппированы по типу парокомпрессионный или паропоглощающий, в зависимости от способа транспортировки хладагента в системе.

Чиллеры с паровым компрессором

В чиллерах с паровым компрессором используется компрессор для перекачки хладагента, который отбирает нежелательное тепло из процесса. Компоненты системы такие же, как и у абсорбционного типа — испаритель, конденсатор и расширительный блок. Однако в установке нет абсорбирующей среды.

Чиллеры с абсорбцией пара

В отличие от парокомпрессорных систем, пароабсорбционные используют источник тепла для транспортировки хладагента по системе. Компоненты системы такие же, как и в чиллерах парокомпрессорного типа, но вместо компрессора используются абсорбер, насос и генератор.

Источник тепла может нагреваться водой или паром, хладагент может быть с низким потенциалом глобального потепления (ПГП), например, R-134a или R1234ze, а абсорбирующей средой может быть раствор бромида лития или аммиака. Нагретая вода или пар помогает регенерировать адсорбционный раствор.

Винтовой и центробежный чиллеры

Центробежные чиллеры — это надежные агрегаты с парокомпрессионным циклом, идеально подходящие для средних и крупных объектов (от 150 до 6000 тонн холода). Они состоят из обычного испарителя, компрессора, конденсатора и расширительного устройства, но с дополнительными вращающимися крыльчатками, которые сжимают хладагент и транспортируют его по системе.

Винтовые чиллеры — это чиллеры с компрессором пара, в которых для транспортировки хладагента по системе используется винтовой компрессор. Некоторыми ключевыми преимуществами являются их компактная установка, бесшумная работа, более низкие затраты на техническое обслуживание и высокая энергоэффективность. Также они идеально подходят для многоэтажных домов.

Повышение эффективности и автоматизация

Для оптимизации эффективности системы фанкойлов могут быть применены следующие технологии:

  • Специальная установка для наружного воздуха с рекуперацией отработанного тепла и приточным воздухом с низкой точкой росы для обеспечения изолированной вентиляции наружного воздуха и улучшенного контроля влажности.
  • Управление вентиляцией с помощью двухпозиционных одноканальных воздухораспределителей, интегрированных с системой контроля присутствия в помещении.
  • Высокоэффективная установка охлажденной воды, включая высокоэффективные чиллеры с водяным охлаждением, перекачивание охлажденной воды с регулируемой скоростью / потоком.
  • Местная или централизованная установка нагрева воды с использованием конденсационных котлов и первичной перекачки с регулируемой скоростью.
  • Фанкойлы со ступенчатым регулированием скорости вращения вентилятора.

Что такое фанкойл | Музей энергетики

Фанкойл — это простое устройство, состоящее из охлаждающей катушки или нагревательной катушки и вентилятора. Это система, которая используется в жилых, коммерческих и промышленных зданиях. Купить фанкойл можно на сайте nimal.ru.  В продаже канальные, кассетные, напольно-потолочные, настенные, промышленные, универсальные фанкойлы. В наличии аксессуары и запчасти для фанкойлов.

Эти устройства обычно пропускают воздух через принудительную воздушную конвекцию через кондиционированное пространство, фильтруют циркулирующий воздух и подают свежий воздух извне. У таких фанкойлов есть катушки, нагреватели, воздуходувки и сменные воздушные фильтры и т. д. Эти устройства доступны в различных конфигурациях для установки под подоконники, над подвесными потолками и т. д. Они должны быть надлежащим образом контролируемы термостатами для управления температурой нагрева и охлаждения, гигростатами для контроля влажности, воздуходувками или другими средствами для контроля влажности и регулирования количества воздуха.

Фанкойл фильтрует свежий воздух и вталкивает его в интерьер, в котором он установлен, и в соседние комнаты. Это устройство управляется ручным переключателем или термостатом. Благодаря своей простоте, фанкойлы более экономичны для установки, чем системы воздуховодов или центрального отопления с вентиляционными и кондиционерами. В отличие от кондиционеров, использующих фреон, хладагент в фанкойлах — это ледяная вода (обычно это так называемый гликоль).

Обслуживание фанкойлов:

Фильтры фанкойлов, установленные в помещениях, необходимо регулярно чистить или заменять. Подходящий фильтр улучшает санитарные условия и обеспечивает полный поток воздуха. Частота очистки зависит от того, как часто мы используем фанкойл. Единицы в квартирах, гостиницах или больницах обычно требуют более частой смены фильтра. Более того, двигатели в фанкойлах требуют периодической смазки, но их сбои случаются не часто. Систему слива и дренажа конденсата следует периодически очищать, чтобы предотвратить переполнение и накопление микроорганизмов.

Что такое фанкойл: принцип работы и разновидности

Фанкойл — принцип работы и устройство

В последнее время для бытовых пользователей стало доступно все больше способов управлять микроклиматом дома. Одним из устройств для этого все чаще становятся фанкойлы. Но прежде, чем принять решение купить фанкойл и установить его, давайте разберемся, что это такое, как устроен и из чего состоит данный вид климатической техники.

В самом слове фанкойл принцип работы уже зашифрован. Первая его часть fan переводится, как вентилятор, вторая coil, как теплообменник или змеевик.

Подробнее о том, как работает фанкойл и какова его конструкция, читайте далее.

Для чего используется фанкойл

Фанкойл способен, как охлаждать, так и нагревать воздух в жилых и производственных помещениях. Эффект охлаждения или обогрева достигается благодаря циркуляции теплоносителя или хладагента через теплообменное устройство. Отдельные конструкции фанкойлов позволяют обогревать одни комнаты и одновременно охлаждать другие.

Устройство фанкойла

Конструкция большинства фанкойлов состоит из следующих блоков:

  1. Система теплообмена.

  2. Воздушный фильтр.

  3. Электродвигатель.

  4. Дренажная система.

Описание каждого из этих элементов приведено далее.

Теплообменник

Теплообменный блок обычно состоит из медных трубок с закрепленными на них ребрами из алюминия. В них циркулирует горячий или холодный этиленгликоль либо вода. Специальными патрубками теплообменник соединен с подающими трубами и выпускающими воздушными клапанами.

Воздушный фильтр

Конструкция воздушного фильтра фанкойла представляет собой легко снимающийся эластичный элемент или сетку. Для более тщательной очистки воздушных масс применяют дополнительные серебряные, кахетиновые или угольные фильтры, задерживающие микроорганизмы и посторонние запахи.

Электродвигатель

Для плавной и пошаговой регулировки скорости вентиляторов фанкойлов в них используют многоскоростные двигатели с возможностью переключения количества оборотов.

Чаще всего применяются центробежные малошумные вентиляторы, равномерно распределяющие потоки воздуха по воздуховодам. В маломощных фанкойлах устанавливают двигатели, имеющие прямой привод. Для мощных агрегатов используют вентиляторы на клиноременной передаче.

Система дренажа

При охлаждении фанкойлом теплого воздуха в нем появляется конденсат. Если эту влагу не удалять надлежащим образом, то возникает неприятный запах, размножаются грибки, плесень и бактерии.

Надежная дренажная система с успехом решает эту проблему, но требует регулярного обслуживания и очистки.

Дренажные трубки фанкойла обычно выводят за пределы помещения или соединяют с канализационной системой. Во втором случае может понадобиться специальный дренажный насос.

Принцип работы фанкойла

Упрощенное описание того, как работает фанкойл, выглядит следующим образом. В медные теплообменные трубки нагнетается горячая вода из центральной отопительной системы (иногда для нагрева используется автономный источник тепла), либо жидкий хладагент из холодильной машины (чиллера). Вентиляторы принудительно гонят воздух сквозь лопасти калорифера и доставляют его в обслуживаемые помещения.

Образующийся конденсат сливается через специальный патрубок. Для улучшенной циркуляции охлажденной или нагретой жидкости может применяться насос.

Регулировка температуры в обслуживаемых помещениях происходит за счет изменения объема подаваемого воздуха или жидкого хладагента в теплообменной системе. В первом случае используются специальные клапана для изменения сечения труб или меняется режим работы насоса. Во втором – регулируется частота вращения вентиляторов.

К одной холодильной машине (чиллеру) или общей системе отопления может быть подключено несколько фанкойлов в различных смежных помещениях.

Типы фанкойлов

Выбирать разновидность устанавливаемого фанкойла стоит с учетом решаемых задач. Сегодня на рынке присутствуют четырехтрубные и двухтрубные климатические системы. Первые из них универсальны и могут одновременно работать на охлаждение и обогрев. Вторые способны поддерживать только какой-либо один из режимов.

По способу монтажа разделяют агрегаты для потолочной, напольно-потолочной, настенной, напольной, скрытой, бескорпусной или корпусной установки.

Помимо этого, есть фанкойлы кассетной либо канальной конструкции.

Кассетный фанкойл

Отличие кассетных фанкойлов в том, что они скрытно установлены в виде своеобразных кассет. Увидеть можно лишь нижнюю, распределяющую воздух панель.

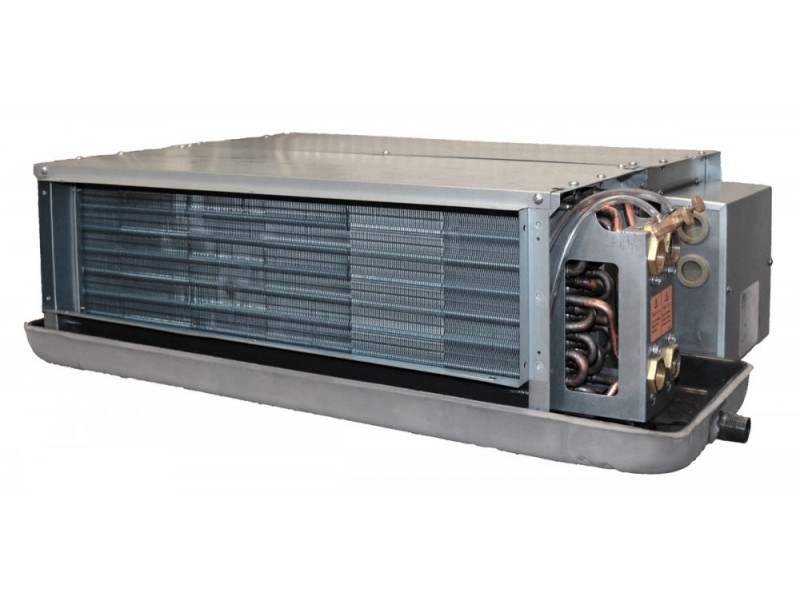

Канальный фанкойл

Канальные агрегаты оснащены вентиляторами повышенной мощности. Благодаря системе воздуховодов они способны обслуживать сразу несколько различных помещений. Их монтаж осуществляется обычно за фальшпотолком и требует отдельной организации отвода конденсата. Минусом таких систем является повышенный уровень шума.

Принцип работы фанкойла обеспечивает улучшенный обогрев или кондиционирование в сравнении с обычными отопительными радиаторами либо центральной сплит системой. Кроме того, данный вид климатического оборудования обладает повышенной энергоэффективностью.

Что такое фанкойлы и как они работают?

Фанкойлы являются неотъемлемой частью системы отопления, вентиляции и кондиционирования воздуха. Если бы не фанкойлы, как бы система кондиционирования воздуха могла охлаждать помещение? Фанкойлы изготавливаются из различных материалов и доступны в различных размерах и конфигурациях, где они могут быть установлены горизонтально или вертикально.

Производители

FCU занимаются поставкой фанкойлов, которые также подходят для коммерческих, жилых и промышленных целей.В зависимости от потребности в охлаждении они доступны в различных размерах.

Эти агрегаты являются отличной основой для котельных систем в жилых и коммерческих помещениях. Производители FCU в Дубае предлагают фанкойлы, которые работают бесшумно, очень бесшумны и имеют гладкий, компактный дизайн и малую высоту.

Хороший фанкойл всегда должен быть сертифицированным продуктом и должен быть тщательно протестирован и проверен перед его использованием в системе. Эти устройства имеют встроенные двигатели с защитой от тепловой перегрузки, которые очень эффективны и потребляют меньше энергии.

Фанкойлы подразделяются на два типа: двухтрубные фанкойлы и четырехтрубные фанкойлы. Двухтрубные фанкойлы имеют одну подающую и одну обратную трубу. Подающая труба либо транспортирует, либо подает холодную воду или воду с высокой температурой к устройству в зависимости от сезона года.

Четырехтрубные фанкойлы имеют две подающие воронки и два обратных канала.В некоторых случаях фанкойлы монтируются на крышах ванных комнат и могут использоваться для создания безграничных зон комфорта – с возможностью закрывать неиспользуемую площадь конструкции для экономии энергопотребления.

Производители

FCU в ОАЭ считаются одними из лучших производителей фанкойлов на международном рынке. Производители также занимаются изготовлением декоративных фанкойлов, эстетически изготовленных для открытой установки. При покупке фанкойла необходимо убедиться, что это сертифицированный продукт, прошедший лабораторные испытания.

Нравится:

Нравится Загрузка…

Связанные

фанкойлов: комнатные горизонтальные | Качественные фанкойлы

В нашей предыдущей статье освещаются переменные, которые следует учитывать при выборе конструкции горизонтального фанкойла для проекта. Горизонтальные фанкойлы с самым большим объемом в отрасли. Устройства идеально подходят для гостиничных номеров, кондоминиумов и небольших офисов. Обычно они устанавливаются над потолком и питают непосредственно помещение, которое обслуживают.Воздух возвращается через решетку в потолке либо непосредственно в блок, либо через пленум. В этой статье мы обсудим, как работают блоки, какие опции доступны для каждого блока, а также какие соображения следует учитывать при выборе горизонтального фанкойла для помещения.

5 переменных конструкции

В предыдущей статье были выделены пять переменных, которые следует учитывать при выборе горизонтального фанкойла. Переменными являются производительность, статическое давление, доступное пространство под потолком, чувствительность к звуку и возможности наружного воздуха.Внутренние фанкойлы работают в соответствии со следующей информацией:

Требования к мощности

  • 300–1500 кубических футов в минуту
  • 2/3-3,5 тонн Охлаждение
  • 9-73 MBH Водяное отопление
  • Электрическое отопление 1-10 кВт

Внешнее статическое давление

  • Низкий, до 0,5 дюйма водяного столба.
    • Двигатели зависят от давления

Свободное пространство на потолке

  • Скрытые блоки, 10 дюймов
  • Открытые блоки, 12 дюймов

Звуковая чувствительность

  • Середина
    • Большинство из них не имеют воздуховодов, поэтому они немного громче, чем другие варианты
    • .

Возможности наружного воздуха

  • Низкий
    • ​Ограничено 4 рядами охлаждающих змеевиков, что ограничивает способность фанкойлов справляться со скрытыми нагрузками, связанными с наружным воздухом

Таким образом, эти устройства идеально подходят для небольших помещений с ограниченным пространством под потолком, где не требуется выдерживать большое статическое давление или скрытую нагрузку. Устройства идеально подходят для тех мест, где они в основном обслуживают отели, кондоминиумы и небольшие офисные помещения.

Конфигурации

Эти устройства доступны в четырех конфигурациях: свободный возврат, пленум, телескопирование и открытый.

Бесплатный возврат
Самая дешевая сборка — это конструкция с бесплатным возвратом. Вентилятор и двигатель установлены сбоку шкафа и остаются открытыми для источника возвратного воздуха.

Пленум
Конфигурация пленума расширяет шкаф вокруг вентилятора и двигателей.Пленум может быть открыт в нижней или задней части блока в зависимости от применения. Добавление нагнетательной камеры упрощает прокладку обратного трубопровода, а также снижает уровень шума, излучаемого устройством, за счет слоя листового металла и изоляции вокруг вентилятора (вентиляторов).

Телескопирование
Многие из этих устройств устанавливаются непосредственно над панелью доступа с решеткой фильтра. В этой версии предусмотрен телескопический удлинитель, который соединяет блок с расположенной ниже фильтрующей решеткой.Расширение обеспечивает прямой путь к блоку для возвратного воздуха.

Открытый
Это устройство имеет корпус, который окружает все устройство. Конструкция позволяет размещать устройство в помещении.

Модульная конструкция

Горизонтальные фанкойлы для установки в помещении, такие как Nailor Engineered Comfort 40H, сочетают в себе множество функций в небольшом корпусе. Компоненты включают шкаф, вентилятор/воздуходувку, змеевики и аксессуары.

Шкаф
Шкаф из листового металла служит каркасом для установки всех компонентов и их совместной работы.Шкаф включает в себя камеру для змеевика, электрическую коробку и изолированный поддон для слива конденсата.
Конструкция шкафа Nailor 40H упрощает техническое обслуживание, так как электрическая коробка находится в нижней части устройства.

Вентилятор/воздуходувка
Внутренние фанкойлы имеют сквозную конструкцию. Вентилятор установлен на задней панели устройства, и они направляют поток воздуха через змеевики. Комбинация вентилятора и нагнетательного колеса оптимизирована для повышения энергоэффективности. Доступно несколько типов двигателей:

  • 3-ступенчатая PSC
  • 3-ступенчатая ECM
  • Модулирующий ECM

Каждый из них имеет компромисс между стоимостью и энергоэффективностью.PSC дешевле и эффективнее, тогда как модулирующий ECM дороже и эффективнее. При небольших размерах вентиляторов и двигателей каждый из них зависит от давления. Двигатели, не зависящие от давления, не доступны для фанкойлов этого размера.

Змеевики
Для этих агрегатов доступны змеевики трех типов: охлажденная вода, горячая вода и электрический нагрев. Змеевик охлаждения охлажденной водой может иметь до 4 рядов охлаждения. Змеевик нагрева горячей воды, обычно расположенный в позиции повторного нагрева перед охлаждающим змеевиком, может иметь до 2 рядов, всего 6 рядов. Если предпочтение отдается электрическому нагреву, электрический змеевик находится перед вентиляторами внутри шкафа.

Аксессуары
Многие аксессуары доступны для комнатных фанкойлов:

  • Клапанные пакеты
    • Клапан управления
    • Автоматическое управление потоком
    • Запорная арматура
    • Гибкие шланги
    • Аксессуары
  • Термостаты
  • Установленные на заводе органы управления
  • Конденсатные насосы
  • Наружные воздухозаборники

Органы управления

Традиционный метод управления этими фанкойлами аналогичен тому, что вы используете в своей домашней сплит-системе DX.Устройство будет циклически включаться или выключаться в зависимости от настройки термостата. Гидравлическая система фанкойла требует, чтобы регулирующий клапан открывался, а вентилятор работал. Более продвинутые системы используют модулирующий вентилятор и клапаны. Термостат регулирует скорость вращения вентилятора, чтобы регулировать комфорт в помещении, а регулирующий клапан обеспечивает постоянную температуру воздуха на выходе из змеевика.

Дифференциаторы Nailor

Большинство конкурирующих продуктов на рынке размещают вентилятор непосредственно напротив змеевика.В результате образуется зона взрыва на змеевике, в некоторых случаях скорость воздуха через змеевик может превышать 500 футов/мин, при такой скорости конденсат на змеевике может выдуваться в помещение. Нейлор решил удлинить корпус, чтобы получить лучшее распределение по всей поверхности катушки. Это снижает вероятность выдувания конденсата, а также увеличивает передачу тепла воздуху в помещении, что приводит к повышению эффективности устройства. Более низкие скорости через катушку также приводят к более тихой работе.

Что такое вентиляционные установки или фанкойлы?

24 июня 2011 г.

Все мы знаем, что нам нравятся кондиционеры, но мало кто из нас действительно знает, как они работают. Например, знаете ли вы, что такое вентиляционная установка или фанкойл? Я так не думал. Ну, эта статья от BrightHub.com объясняет, что на самом деле представляют собой блоки обработки воздуха/фанкойлы.

Блок обработки воздуха является важной частью центральных кондиционеров, модульных кондиционеров и потолочных сплит-кондиционеров.Блок обработки воздуха, состоящий из змеевика, вентилятора и фильтра, обеспечивает охлаждение, фильтрацию и рециркуляцию воздуха.

Значение каждой части вентиляционной установки обсуждается ниже:

1. Блочный корпус: Все элементы вентиляционной установки размещены в этом компактном коробчатом корпусе. Вся коробка изолирована, чтобы предотвратить потерю тепла от блока.

2. Охлаждающий змеевик: Изготовленный из скрученных медных трубок, покрытых ребрами, которые повышают эффективность теплопередачи, охлаждающий змеевик является одним из наиболее важных компонентов вентиляционной установки. Горячий воздух проходит через охлаждающий змеевик по воздуховодам рециркуляции и охлаждается перед рециркуляцией в различные помещения.

3. Воздуховод: Приточно-вытяжная установка соединена с рядом воздуховодов, по которым теплый воздух поступает в установку для охлаждения (возвратный воздуховод) и перемещает холодный воздух по различным помещениям здания (приточный воздуховод). .

4. Вентилятор: Вентилятор всасывает теплый воздух из помещения, продувает его через охлаждающий змеевик, который охлаждает его, а затем направляет охлажденный воздух по воздуховодам в различные помещения.

5. Воздушный фильтр: Воздушный фильтр удаляет из воздуха грязь, мусор и другие загрязнения.

Каждый элемент вентиляционной установки работает в сочетании друг с другом, чтобы обеспечить наилучшие характеристики кондиционирования воздуха. Если у вас есть какие-либо вопросы, свяжитесь с Fresh Air Concepts по телефону 1-800-708-4FAC или нажмите здесь сегодня!

Не забудьте проверить нас на Facebook и Twitter!

Связанные

Категории: Без категорий | Теги: Кондиционер, Кондиционер Мэриленд, Фильтр кондиционирования воздуха, Кондиционер Мэриленд, Кондиционер, Воздушный фильтр, Блоки обработки воздуха, Вентилятор, Корпус коробки, Центральные кондиционеры, Центральное кондиционирование, центральный кондиционер в вашем доме или бизнес, Очистить, Очистить фильтры, Засорить, Засорить, Засорить фильтр, Змеевик, Ребра змеевика, Охлаждающий змеевик, Функция уменьшения, Воздуховоды, энергия, Оценка энергопотребления, энергопотребление, Использование энергии, Увеличение энергопотребления, Испаритель, Испарительный змеевик, Фанкойлы , Filer, Filters, Filth, Fin comb, Fins, Fresh Air Concepts, полный потенциал, функция, оценка дома, оценка энергии дома, дом, обслуживание кондиционера, обслуживание, штат Мэриленд, исходное состояние, профессиональная оценка дома, профессиональная оценка энергии дома , Замените фильтры, Текущее обслуживание, Текущее обслуживание, Загрязнение, U. S. Министерство энергетики и что такое вентиляционные установки или фанкойлы Эта запись была размещена на Пятница, 24 июня 2011 г., в 18:36. Вы можете следить за любыми ответами на эту запись через Лента RSS 2.0. И комментарии и запросы в настоящий момент закрыты.

Что такое фанкойлы? : sara9394

Фанкойл состоит из вентилятора и нагревательных или охлаждающих компонентов, обеспечивающих тепло в холодные месяцы года и прохладный воздух летом.В результате можно использовать бесканальные тепловые насосы, поскольку у них нет традиционной вентиляции. Фанкойлы также можно использовать в сочетании со стандартными блоками HVAC в жилых и коммерческих зданиях без воздуховодов, чтобы обеспечить еще один источник тепла или охлаждения, чтобы сократить счета за электроэнергию и потребление, сохраняя при этом комфорт для всех в здании.

Одна из замечательных особенностей фанкойлов заключается в том, что их очень легко установить, что делает их идеальными для тех, кто хочет как можно быстрее освоиться. Кроме того, у вас будет достаточно вариантов размещения фанкойла, поэтому вам не придется довольствоваться пространством, которое не соответствует вашим предпочтениям или не соответствует общему дизайну помещения. Тепловой насос можно установить в скрытом пространстве под потолком или поставить отдельно в любой комнате по вашему выбору. Кроме того, поскольку фанкойлы не имеют воздуховодов, они обычно более доступны по цене, чем стандартные системы HVAC.

Комната с открытой планировкой может показаться неудобной, если у вас есть только один источник тепла или прохладного воздуха.Фанкойлы не такие мощные, как стандартные системы HVAC. Кроме того, в агрегатах используются клапаны холодной и горячей воды, что иногда может создавать проблемы при обслуживании. Кроме того, вы можете обнаружить, что ваше устройство немного шумно по сравнению с обычным устройством HVAC. Из-за этого вы должны сделать себе одолжение и послушать один из них, прежде чем устанавливать его в своем доме, чтобы понять, чего ожидать. Возможно, вам также придется иметь дело с утечками хладагента.

В зависимости от того, где вы живете, у вас может быть низкая точка росы.Вам необходимо периодически промывать и чистить поддон для конденсата и дренажную систему на фанкойле, если таковая имеется. Однако позаботьтесь о катушках должным образом, и вы можете не осознавать, сколько требуется смазки для локтя. Либо проще и безопаснее обратиться за советом к специалисту по HVAC, либо доверить работу профессионалу, чтобы не рисковать не очистить змеевики полностью.

ОБЩАЯ ЭНЕРГОЭФФЕКТИВНОСТЬ

Несмотря на то, что общая энергоэффективность фанкойлов достаточно высока, вы должны внести свой вклад в поддержание и максимальное повышение этой эффективности.Это означает регулярное техническое обслуживание и уверенность в том, что вы используете устройство только по назначению. Обязательно прочтите руководство по эксплуатации устройства перед его эксплуатацией.

Что касается эффективности, новые устройства будут работать лучше, чем старые. Сделайте себе и своему кошельку одолжение и обязательно узнайте, когда пришло время задуматься о замене, а не о ремонте, поскольку срок службы вашего устройства начинает увеличиваться.

Что такое настенный фанкойл? – JanetPanic.com

Что такое настенный фанкойл?

FCW состоит из фанкойла, теплообменного элемента и фильтра.Фанкойлы идеально подходят для летнего кондиционирования и зимнего обогрева дома и любого помещения. Установки питаются горячей водой от теплового насоса или от общего котла и обеспечивают сухое отопление в зимний период.

Где устанавливаются фанкойлы?

Эти фанкойлы устанавливаются с выходом непосредственно в подвесной потолок. Чаще всего передняя панель у них имеет размер 600х600 мм, поэтому фанкойлы такого типа удобно устанавливать над потолками Армстронг.Канальные фанкойлы. Эти кондиционеры, как правило, скрыты над подвесными потолками.

Что такое канальный фанкойл?

Как часть системы HVAC, используемой в жилых, коммерческих и промышленных зданиях, использующих канальную сплит-систему кондиционирования воздуха или централизованное охлаждение установки, фанкойл часто подключается к воздуховоду и термостату для регулирования температуры в одном или нескольких помещениях. в качестве вспомогательной основной вентиляционной установки для …

В чем разница между фанкойлом и тепловым насосом?

Фанкойлы состоят из нагревательных/охлаждающих змеевиков с клапанным блоком, вентилятором и элементами управления.По сравнению с системой водяного теплового насоса, фанкойлы будут работать тише, потому что в них нет компрессора, генерирующего звук.

Сколько стоит замена фанкойла?

Новый фанкойл может стоить от 200 до 1500 долларов США в зависимости от марки вашего устройства и размера оборудования. Профессиональная установка, которая рекомендуется для достижения наилучших результатов, будет стоить от 700 до 2700 долларов в зависимости от средней цены в вашем регионе.

Почему в гостиничном номере обычно используется фанкойл?

Фанкойл — это относительно небольшая часть оборудования, состоящая из вентилятора, змеевика и других компонентов, которые используются для охлаждения или обогрева воздуха, рециркулирующего в помещении. Некоторые из них также добавят свежего воздуха в пространство.

Обеспечивают ли фанкойлы вентиляцию?

Как правило, они подсоединяются к воздуховоду, который подает воздух внутрь и вытягивает воздух из помещения и может обеспечивать вентиляцию, обогрев, охлаждение, контроль влажности и фильтрацию. Для получения дополнительной информации см. Приточно-вытяжная установка.

Является ли фанкойл оконечным устройством?

Оконечные устройства также называются фанкойлами. Они состоят из корпуса, вентилятора и двигателя, змеевика с дренажным поддоном и фильтра.Фанкойлы выпускаются в широком диапазоне конфигураций, включая настенные, потолочные, горизонтальные скрытые потолочные, штабелированные и большой мощности.

В чем разница между фанкойлом и вентиляционной установкой?

Fan Coil Unit (FCU) Одно из основных различий между FCU и AHU заключается в том, что AHU могут подавать наружный воздух и нагревать или охлаждать его (т. е. кондиционировать). Однако FCU могут только кондиционировать воздух, который уже присутствует в помещении, втягивая его и возвращая обратно через нагревательный или охлаждающий змеевик.

Эффективны ли фанкойлы?

Системы

FCU имеют среднюю эффективность, но при хорошем обслуживании и эксплуатации могут обеспечить хороший уровень эффективности. Как правило, они не так эффективны, как стандартные альтернативы, такие как кондиционирование воздуха с переменным объемом, охлаждающие балки и системы вытеснения.

Как часто следует обслуживать фанкойл?

каждые три месяца
Профессиональное обслуживание фанкойлов Замена воздушных фильтров является простой задачей, и ее следует выполнять как минимум каждые три месяца.Некоторые домовладельцы меняют воздушный фильтр ежемесячно в зависимости от обстоятельств.

Есть ли в фанкойлах фильтры?

Для снижения затрат на техническое обслуживание и улучшения качества воздуха в помещении большинство фанкойлов оснащены легкосъемным воздушным фильтром. Выполняя регулярное техническое обслуживание фанкойлов, мы видим, что лучшие устройства имеют отличный доступ к дренажному поддону и узлу вентилятора/двигателя. Воздушный фильтр обычно довольно легко заменить.

Сколько существует типов фанкойлов Daikin с охлаждением водой?

6 типов фанкойлов Daikin с водяным охлаждением способны гибко адаптироваться к широкому спектру требований к пространству, конфигурациям установки и применениям.Модели отличаются не только дизайном, прекрасно вписывающимся в любой интерьер, но и такими преимуществами, как компактность.

Что такое фанкойл?

Фанкойлы — это распределенное оборудование для обогрева и охлаждения, предназначенное для локального кондиционирования воздуха в помещении, которое они обслуживают. Блок фанкойла может быть либо открытым с окрашенным металлическим корпусом, занимающим кондиционируемое пространство, либо утопленным с настенной панелью или воздуховодом, соединяющим его с кондиционируемым пространством.

Почему стоит выбрать настенные блоки Дадайкина?

Настенные блоки Daikin идеально подходят для охлаждения или обогрева небольших помещений, таких как магазины, офисы и рестораны. Компактный и стильный дизайн позволяет устройству незаметно вписаться в любой интерьер, а поток воздуха может подаваться в любом из пяти различных направлений и легко программироваться с помощью пульта дистанционного управления.

Каковы преимущества потолочного кассетного фанкойла?

Скорость вентилятора плавно регулируется в зависимости от комнатной температуры, чтобы уменьшить разницу между комнатной температурой и заданной температурой и, следовательно, обеспечить максимальный комфорт и снизить потребление энергии.* Доступен в режиме автоматического вентилятора Рекомендуемые области применения Потолочный кассетный фанкойл с бесщеточным двигателем постоянного тока обеспечивает зеленую и приятную атмосферу.

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
