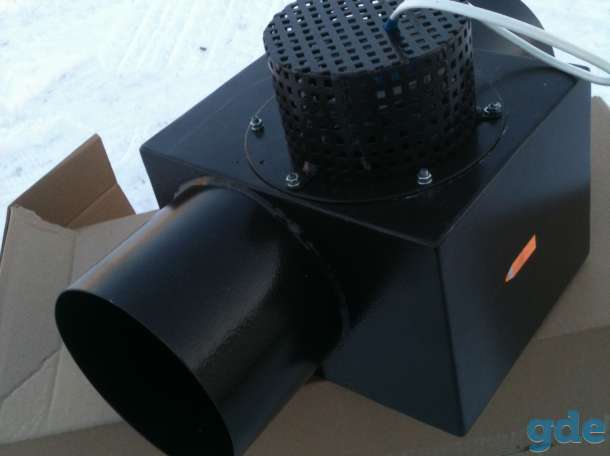

Дымосос накладной, каминный, для круглого дымохода ДИ-2/180, цена 5800 грн

 Дымосос накладной каминный ДИ-2/180 создан для быстрого монтажа на поверхности круглых дымоходов с диаметрами от Ø180 до Ø315

Внимание! Никаких монтажных работ по разборке либо сдвигу элементов дымохода не требуется.

Описание

Устанавливается эжекторный дымосос на неутеплённую часть дымохода внутри помещения на вертикальный или горизонтальный участок. Вся рабочая часть дымососного узла находится за пределами дымохода, конструкция накладного дымососа не препятствует формированию естественной тяги и не подвергается воздействиям высоких температур.

Назначение

Дымосос накладной инжекционный ДИ-2, как его еще называют вытяжной вентилятор котла Холмова или эксгаустер, используется для создания принудительной тяги и разряжения в дымоходах котлов (также печей и каминов), помогает решить проблему с недостаточной, плохой тягой котла и плохом дымоотводе, также обезопасит ваше помещение от обратной тяги при разряжении атмосферы.




Конструкция

Двигатель

В качестве двигателя используется Дымосос QuickAir 180/45. Более подробно ознакомится можно перейдя по ссылке выше или кликнув на его изображение

Корпус

Коорпус дымососа выполнин из стали. Толщина стали рабочей поверхности — 3мм, а часть корпуса которая находится снаружи дымохода — 2мм

Защитная крышка

С наружной части двигатель защищен крышкой. Крышка изготовлена из стали с порошковым покрытием (цвет крышки может отличаться). Корпус крышки имеет перфорированные отверстия для лучшего теплоотведения.

Термодатчик

Дымосос оснащен термодатчиком (термопара) для автоматической работы котла в заданном температурном диапазоне. Нормальная работа котла не будет превышать температуру отработанных газов более 200-250 градусов Цельсия. Также с помощью регулятора температуры возможно выполнить принудительный пуск и стоп дымососа

Осторожно!  При монтаже необходимо ОБЯЗАТЕЛЬНО нанести термогерметик на место установки.

Установка дымососа:

Установка ведется на трубы от 180 до 315 диаметра, ДИ-2/180. Можно устанавливать как на вертикальные, так и на горизонтальные участки. Если на горизонтальном, то двигателем вверх, если такой возможность нет — то под углом вверх либо делать в улитке отверстие под слив конденсата. Монтаж идет на обезжиренную поверхность на герметик. Физически держат корпус хомуты, а силикон нужен лишь для герметизации. Использование паронитовой прокладки про монтаже не обязательно.

Порядок установки

1. На дымоходе разметить и вырезать прямоугольное отверстие с размерами 410х130

2. Отверстие по контуру обмазать термостойким герметиком (например Akfix HT300, именно этот герметик используется при сборке дымососа)

3. Установить дымосос в прорезанное и отверстие

4. Закрепить дымосос затяжными хомутами (хомуты идут в комплекте)



При установке для максимальной эффективности необходимо после дымососа оставить минимум 1 метра прямого участка трубы (без поворотов и углов).

Установку можно вести как в помещении, так и на улице. Рабочая температура окружающей среды для двигателей от -25 до +75 градусов, поэтому морозов они не боятся.

Однако при установке на улице, необходимо сделать короб от дождя и желательно утеплить трубу, чтобы не образовывался конденсат.

5. Проверить правильное наложение герметика.
6. Дать высохнуть герметику (время высыхания указано производителем герметика).
7. Подключить к сети 220 В/ Подключить к автоматике котла.

Подключение дымососа к сети

Подключение дымососа производится согласно схеме на обратной стороне клеммной коробки, для вращения рабочего  колеса необходимо подключить синий и спаренный черный провод (как на изображении слева). Желто-зеленый провод — заземление.

Дымососы датской компании Exodraft | Отопительное оборудование и инженерные системы
