Электрокотел протерм 24 квт инструкция: Инструкции на Котёл настенный электрический Скат 6,9,12,14,18,21,24,28 К бренда Protherm

Электрические котлы Protherm Skat (Ray) V14 24 кВт

Настенный электрический котел. 4 нагревательных элемента

Электрические котлы Protherm Skat (Ray) V14 — настенные отопительные котлы повышенной комфортности, отличающиеся удобством в использовании и обслуживании.Электрические котлы Protherm Skat (Ray) V4 предназначены для установки в квартирах, жилых домах и дачных домиках, применяются в качестве теплогенераторов в закрытых системах отопления с принудительной циркуляцией теплоносителя. Также они могут использоваться для работы с напольными системами отопления.

Отличительные характеристики:

  • Обновленный интерфейс с коммуникационной шиной eBus
  • Автоматический клапан удаления воздуха
  • Встроенный 8-литровый расширительный бак
  • Программы тестирования и диагностики
  • Жидкокристаллический дисплей
  • Интуитивно понятное управление
  • Высочайшая безопасность
  • Надежность — самодиагностика и датчики работоспособности
  • Не требуют подключения к дымоходу и газопроводу
  • Могут работать от сети ~380 В, а модели 6К и 9К могут работать от сети напряжением как ~380 В, так и ~220 В
  • Высокий КПД на протяжении всего срока эксплуатации
  • Не требует специальных навыков для обслуживания
  • Не нуждается в специальном помещении для установки

Технические характеристики:

  • Тип отопительного котла: электрический ТЭНовый котел
  • Мощность: от 6 до 28 кВт
  • Количество контуров: одноконтурный
  • КПД: 99. 5 %
  • Тип крепления: настенный
  • Встроенный циркуляционный насос, расширительный бак
  • Подключение: однофазная/трёхфазная сеть в зависимости от мощности котла

Габаритный чертеж временно отсутствует

Ошибки и неисправности котлов Protherm

F0
  • Потеря давления в отопительной системе
  • Произошло снижение давления отопительной воды в котле / системе. Давление находится на уровне 0,7 бар. Работа котла автоматически остановлена – мигают светодиоды возле символов «индикатор» и «молния». После повышения давления котел по требованию возобновит свою работу.
    Проверьте:
    • давление отопительной воды в котле / системе
    • датчик давления или систему кабелей
    • плату управления котлом.
F1
  • Исчезновение пламени
  • Пламя погасло вследствие прекращения подачи газа к котлу – мигает светодиод у символа «молния».
    Проверьте:
    • аварийный термостат и при необходимости проведите его перезапуск
    • подачу газа на входе в котёл
    • настройку мощности котла (нижняя граница мощности не соответствует предписанному значению)
    • расстояние между концами запальных электродов + кабели, ионизационный электрод + кабель
    • трансформатор розжига
    • газовый клапан
    • автоматику управления.
F2
  • Неисправность датчика воды отопления
  • Обрыв или замыкание цепи датчика температуры воды отопления. Котёл отключён – мигает светодиод у символа «молния».
    Проверьте:
    • сопротивление датчика
    • кабели, соединяющие датчик с панелью управления.
F3
  • Перегрев котла
  • Котёл быстро перегревается. После остывания работа котла возобновляется в зависимости от заданных параметров (температура воды отопления и горячей хозяйственной воды, настройка комнатного регулятора).
    Проверьте:
    1. фильтр воды отопления (засорение)
    2. насос воды отопления (загрязнение)
    3. теплообменник воды отопления / горячей хозяйственной воды (засорение)
    4. не используется ли неподходящая незамерзающая смесь.
F4
F5
  • Другие неполадки
    1. Пламя после закрытия газового клапана горит более 5 секунд.
    2. Напряжение питания меньше 170 В.
    3. Используется несовместимая панель управления или панель дисплея (пользовательский интерфейс).
      Обратитесь в обслуживающую организацию.
F6
F7
  • Ошибка связи
  • Котёл не распознаёт входных сигналов — мигает светодиод у символа «молния».
    Проверьте:
    • подключение разъёмов на панели управления и панели дисплея / пользовательский интерфейс
    • панель управления (визуально)
    • панель дисплея / пользовательский интерфейс (визуально).
F8
  • Неисправность газового клапана
  • Газовый клапан не реагирует на команды панели управления. Котёл отключён – мигает светодиод у символа «молния»
    Проверьте:
    • разъём питания газового клапана
    • сопротивление катушки газового клапана.
F9
  • Потеря заданных параметров котла
  • Могли быть потеряны пользовательские или сервисные настройки некоторых параметров котла.
    Проверьте:
    • настройки пользователя
    • сервисные настройки котла (параметры мощности котла, выбег насоса).
F10
F11
F12
F13
F14
F15
F16
F17
F18
F19
F20
F21
F22
F23
F24
F25
F26
F27
F28
F29
F30
F31
F32
F33
F35
F36
F37
F38
F39
F41
F42
F43
F49
F55
F58
F60
F61
F62
F63
F64
  • Ошибка AOC
  • Обратитесь в обслуживающую организацию.
F65
F66
F67
F70
F71
F72
F73
F74
F75
F76
F80
F81
F82
F90
F91

Электрокотел PROTHERM Скат 24 кВт в Самаре | PROTHERM

Одноконтурный настенный электрокотел Protherm Скат 24 кВт предназначен для отопления помещений от электрической сети. Мощность 24 кВт, отапливает до 240 кв.м.

Технические характеристики Protherm Cкат 24 кВт:

— Рабочее давление 0,8-3 атм
— Расширительный бак 7 л
— Напряжение сети 3-х фазное
— Максимальная сила тока 20 А
— Встроенный циркуляционный насос
— Температура теплоносителя 30 — 85 °С
— Диаметр подключения патрубков контура отопления 3/4″

Преимущества:

— Легкость монтажа
— Бесшумная работа
— Возможность быстрого и точного регулирования
— Не требуют подключения к дымоходу и газопроводу, могут работать от сети ~380В
— Имеется возможность нагрева горячей воды во внешнем бойлере емкостью 120 литров (AquaComplet)

— Последовательное переключение мощности
— Возможность ограничения максимальной мощности
— Все элементы безопасности
— Регулируемая максимальная температура отопительной воды
— Изображение температуры и давления отопительной воды
— Диагностика
— Система включения с помощью общего пульта дистанционного управления

sales_notes:

Предоплата от 1000р, нал/безнал, Сбербанк. Онлайн

Мощность (кВт):

24

Гарантия (мес):

24

Исполнение:

Настенный

Назначение:

Отопление

Тип оборудования:

Электрический котел

Дата объявления авито:

2018-05-30

Вид товара авито:

Камины и обогреватели

Глубина (мм):

310

Видеоролик:

Инструкция по оплате банковской картой:

http://samaraclimat.ru/doc/SberBank-oplata.pdf

Площадь помещения (кв.м.):

240

Модель:

Скат 24 кВт

Торговые площадки:

Маркет

Заказ на Маркете:

1

Срок поставки (дней):

1

Вес с упаковкой (кг):

35,49

Свойство 2 (пустое):

206

Объем упаковки (куб. м.):

0,124

Стоимость заказанного оборудования действительна в течении 24 часов с момента принятия заказа в обработку.
По истечении 24-х часов — стоимость оборудование определяется исходя из цены в интернет-магазине на момент оплаты.

Подключение протерм котла к отоплению. Двухконтурный электрокотел Протерм: модельный ряд и преимущества

Монтаж электрокотлов Протерм Скат, установка Протерм Скат

Монтаж электрокотлов Протерм СКАТ в Москве


Настенный 1-контурный электрокотел Протерм Скат предназначен для нужд теплоснабжения частных домов, квартир и офисов. Установки теплогенерации различаются:

  • — электрические котлы стильного дизайна;
  • — нет необходимости подключения к газоходу и газопроводу;
  • — возможность подключения 3-х фазного источника питания;
  • — простота обслуживания и эксплуатации;
  • — высокая эффективность на протяжении всего эксплуатационного периода;
  • — экологичность;
  • — бесшумность;
  • — возможность быстрой регулировки.

Особенностью устройств получения тепловой энергии Протерм Скат является высокая функциональность, обеспечивающая отключение тепловой установки при прекращении подачи электроэнергии и возобновление работы при подаче питания с сохранением всех заданных настроек. Настройки отображаются на эргономичном дисплее, которым оснащен котел.

Теплообменники Protherm Skat обладают большими возможностями, первоначальная настройка которых происходит при вводе в эксплуатацию, а в дальнейшем может быть изменена пользователем при необходимости:

  • — регулировка температуры теплоносителя осуществляется на панели тепловой установки;
  • — осуществляется наладка работы тепловых пунктов при индивидуальной системе отопления;
  • — возможна установка дистанционного управления электроснабжением от тарифного счетчика;
  • — возможна установка датчиков комнатного термостата и уличного датчика t для управления автоматическим электрокотлом.

Наличие на складе

1. При покупке оборудования и заказе установки Вы получаете скидку -10% на работу! 2. При покупке оборудования, заказе монтажа, пуско-наладки и заключении договора на сервисное обслуживание Вы получаете дополнительный экстренный вызов бесплатно (круглосуточно)!

Перечень котельных работ и ориентировочные цены

Наименование работ Цена, руб)
Настенные котлы
1 Установка настенного котла с подключением к существующей системе* 7500
2 Установка и установка фильтра грубой очистки для системы отопления (с запорными кранами) 3000
3 Монтаж и подключение горячего водоснабжения (одноточечное)** 3800
4 Монтаж и подключение канализации (одна точка)** 2800
5 Сборка и подключение одного распределительного шкафа** 5600
6 Монтаж и подключение системы отопления (одна точка)** 4300
7 Монтаж электроснабжения котельной** 4000
8 Установка коаксиального дымохода с дыроколом 3000
9 Монтаж дымоходов из нержавеющей стали диаметром до 160 мм дымохода до 2 п. м. 2000
Газовые водонагреватели
1 Установка газового водонагревателя 4000
2 Шеф-монтаж газового водонагревателя 3000
Напольные котлы с атмосферной горелкой
1 Установка напольного котла до 40 кВт 11 500
2 Установка напольного котла до 60 кВт 14 800
3 20 000
4 Установка напольного котла до 150 кВт** торг
5 Настройка группы безопасности котла 2000
6 Установка и подключение насосного агрегата 4500
7 Установка и подключение бойлера до 400 л 8500
8 Монтаж и установка расширительного бака ГВС 3500
9 Установка группы безопасности котла и рециркуляционного насоса 2500
10 Штробление 1 рабочий день* 10 000
Напольные котлы с воздушной горелкой
1 Установка напольного котла до 100 кВт 25 000
Котлы электрические
1 Монтаж электрокотла с подключением к существующим трубам и электроснабжению 7500
Демонтаж оборудования
1 Простой демонтаж котла (полипропилен/металлопластик) 5000
2 Сложный демонтаж (стальная обвязка) 10 000

* Цена на установку настенного котла указана исходя из простой его установки на существующие трубопроводы, дымоход, без необходимости замены или установки дымохода, арматуры и другого необходимого для эксплуатации оборудования котла.

**Цены указаны ориентировочно, точная стоимость монтажа котельной формируется после осмотра объекта с учетом индивидуальных пожеланий заказчика.

Наши услуги

Для длительной и эффективной работы электроустановки «Протерм Скат» для выработки тепловой энергии необходимо, чтобы монтаж и монтаж производились сервисными мастерами, имеющими специальное образование, профессиональные знания и практический опыт.

Компания «Аякс Термо» предлагает полный спектр услуг по подбору электрокотлов для индивидуального отопления, монтажу и наладке теплообменников Protherm Skat.

  • — Специалисты компании подключат котел отопления к сети переменного тока.
  • — Регулировка t теплоносителя электрокотла.
  • — Наладка оборудования индивидуальной системы отопления заказчика.
  • — При необходимости установить и подключить дополнительный бойлер для нагрева воды.
  • — Настроить возможность управления работой электрокотла от наружного t датчика или комнатного термостата.
  • — Подключить стабилизатор напряжения для обеспечения безопасной работы электрооборудования.
  • — Настроить функцию защиты котла отопления от падения давления в системе, от замерзания или перегрева котла.

Наша компания имеет значительный опыт работы на рынке монтажа и монтажа систем автоматического отопления и электрокотлов различной сложности.Привлекательная стоимость услуг, высокий уровень обслуживания, гарантийное и послегарантийное обслуживание – дополнительные преимущества сотрудничества с Ajax Thermo.

    1. крепление Baxi
    2. установка Baxi MAIN

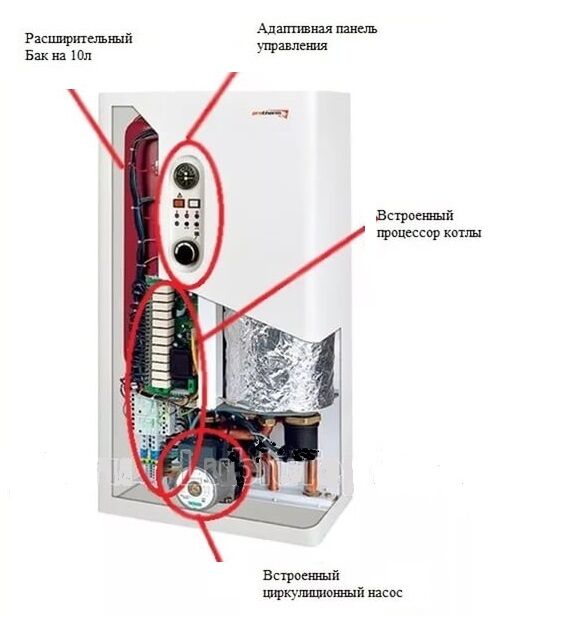

Элементы сборки, установка и подключение электрокотла Скат Protherm

Комплектующие котла Скат Protherm

Насос

Производитель — Wilo
Питание — 230В/50 Гц
Количество ступеней скорости — 2
1-я ступень, об/мин — 2500
2-я ступень, об/мин —

и вводе в эксплуатацию электрокотла Протерм Скат необходимо выполнить следующие действия:

ослабить колпачок воздушного клапана насоса.

Ослабьте и отвинтите крышку вала ротора и с помощью плоской отвертки поверните вал.

Если при вращении вала ощущается достаточно заметное сопротивление, необходимо демонтировать моторную часть насоса.

После этого очистите весь статор или ротор насоса от загрязнений.

Перед снятием насоса Wilo необходимо убедиться, что выполнены следующие условия:

Температура воды в котловом агрегате достигла безопасного значения (40°C).

Котел выключен главным выключателем.

Закрыты входы и выходы отопительной воды.

Из котла слиты остатки воды.

Демонтаж насоса Wilo:

Отсоедините соединительный кабель, соединяющий насос с платой управления.

Снимите трубу отопительной воды, ведущую от насоса к теплообменнику.

Отсоедините трубку, ведущую к расширительному бачку.

Вытяните предохранительный зажим.

Ослабьте и отвинтите предохранительные винты насоса, расположенные в нижней части котла.

Слегка поверните насос по часовой стрелке, чтобы снять его.

Клапан предохранительный

При превышении максимально допустимого давления в котле Протерм Скат лишняя вода будет стекать через предохранительный клапан. Давление срабатывания клапана — 3 бар. Выход предохранительного клапана должен быть оборудован подходящим сливом.

Если необходимо снять предохранительный клапан, действуйте следующим образом:

Подождите, пока вода не остынет примерно до 40°C.

Отключить котел Скат Protherm от электрической сети.

Закрыть все вентили, расположенные под котловой установкой.

Отсоедините дренажную трубку от предохранительного клапана.

Слив воды из котловой системы через сливной кран.

Снимите фиксатор предохранительного клапана.

Датчики температуры отопительной воды

Датчики температуры — При необходимости замены снимите датчик вместе с держателем и вытащите оба разъема.

Аварийный термостат — 100 °C вызывает остановку котла — код ошибки F20 (разблокировать вручную). Аварийный термостат контура отопления находится на выходе воды из теплообменника котла.

Для его замены открутите винты, расположенные на держателе термостата, снимите термостат вместе с держателем и отсоедините оба разъема.

Манометр

Датчик давления используется для определения давления воды в котле (системе отопления).В случае нехватки ОВ в котле датчик давления передаст информацию на щит управления, который даст команду на его останов.

При повышении давления воды объем мембраны, несущей магнит, будет увеличиваться. Напротив магнита расположен датчик Галла, который изменяет входное напряжение на плате управления котла Протерм Скат в зависимости от изменения параметров магнитного поля. Изменение параметров магнитного поля зависит от изменения расстояния датчика Галла по отношению к положению магнита.

Перед снятием датчика давления необходимо перекрыть подачу отопительной воды и затем слить воду из агрегата с помощью сливного крана. Слегка потяните, чтобы отсоединить разъем датчика давления. С помощью плоской отвертки подденьте предохранительный хомут датчика давления. Снимите датчик давления, потянув его на себя.

Демонтаж теплообменника контура отопительной воды

Работы по демонтажу теплообменника:

Снимите боковые панели передней крышки и верхнюю крышку котлоагрегата.

Отсоедините провода ТЭНов от платы управления электрокотлом Скат Protherm и клеммной коробки и отсоедините заземляющий провод.

Отсоедините трубу подачи отопительной воды в нижней части теплообменника.

Снимите выпускную трубу отопительной воды в верхней части теплообменника.

Ослабьте, а затем отвинтите болты, расположенные вверху.

Слегка потянув вверх, вытяните теплообменник из котла.

Снятие нагревательных змеевиков

Демонтажные операции:

Снимите переднюю панель котла и его верхнюю или нижнюю крышку (в зависимости от того, какой элемент необходимо заменить).

Отсоедините провода соответствующего нагревательного элемента от платы управления и клеммной колодки, а также провод заземления.

Открутите нагревательный элемент от корпуса теплообменника ключом соответствующего размера против часовой стрелки.

Расширительный бак

Расширительный бак служит для выравнивания давления отопительной воды, объем которой увеличивается при нагреве. Расширительный бак электрокотла Протерм Скат рассчитан на максимальное количество воды в системе отопления – 90 литров (при температуре 75°С).Расширительный бачок расположен в задней части агрегата.

Перед заполнением системы отопления водой проверьте давление в расширительном баке. Начальное давление в нем должно быть на 0,2 бара больше статической высоты водяного столба в системе отопления.

Заполнить систему отопления водой. Давление наполнения должно быть на 0,2 — 0,3 бар выше, чем давление воды в расширительном бачке. Давление воды при заполнении системы проверяют по манометру на стороне подачи воды, холодной и после продувки системы.

Клапан наполнения расширительного бачка расположен в его верхней части. Если из заливного клапана расширительного бачка течет вода, это означает, что его мембрана повреждена. В этом случае требуется замена расширительного бачка.

Снятие расширительного бака:

Ослабьте и выкрутите винты, расположенные в верхней части рамы котла.

Ослабить и отвернуть гайку подводящего патрубка, ведущего к расширительному бачку.

Потяните вверх, чтобы снять расширительный бачок.

При обратной установке необходимо предоставить новые уплотнительные прокладки.

Электрокотлы Скат Protherm не имеют собственного байпаса, поэтому его рекомендуется устанавливать непосредственно в системах отопления.

Соединения котла не должны подвергаться нагрузке от труб системы отопления. Для этого необходимо точно соблюдать размеры концов всех присоединяемых труб как по высоте, так и по отношению к расстояниям от стены и взаимному расположению отдельных вводов и выводов по отношению друг к другу.

Электрокотел рекомендуется подключать к системе отопления таким образом, чтобы в случае необходимости ремонта котла отопительную воду можно было только сливать из него. При реконструкции, неблагоприятной планировке и т.п. котел можно подключить к системе отопления с помощью гибких шлангов, предназначенных исключительно для этой цели.

Используемые гибкие шланги должны быть как можно короче, защищены от механических и химических воздействий, а также от повреждений. До окончания срока службы или в случае потери способности надежно выполнять свои функции отработанные гибкие шланги подлежат замене.
новый.

Электрический котел Протерм Скат можно использовать для нагрева воды, поступающей в систему теплого пола. В этом случае необходимо подключить к котлу аварийный термостат для систем теплого пола (не входит в комплект поставки).

К клеммнику питания котла подключается аварийный термостат для регулирования температуры воды в системах теплого пола. Котельные установки обычно оснащены установленной на заводе перемычкой, замыкающей клеммы для подключения аварийного термостата для систем теплого пола.Перед подключением термостата перемычку необходимо снять.

Система отопления, по показаниям котельных приборов, должна быть заполнена водой не менее чем до достижения гидравлического давления в 1 бар (что соответствует гидростатической высоте 10-метрового водяного столба).

Если в эталонном помещении установлен комнатный термостат, необходимо, чтобы хотя бы на одном из расположенных там нагревательных змеевиков не был установлен термостатический клапан.

Для повышения теплового комфорта в помещении, где находится комнатный термостат, мы рекомендуем вообще не устанавливать термостатические головки на радиаторы.

Перед установкой нового котла Скат Protherm система отопления должна быть тщательно очищена. Перед котлом, а именно на трубопроводе обратки отопительной воды, рекомендуется установить отстойник. Отстойник должен быть сконструирован таким образом, чтобы его можно было регулярно очищать без необходимости слива большого количества отопительной воды.

Поддон можно комбинировать с фильтром, но фильтр с ситом сам по себе не является достаточной защитой. И фильтр, и поддон необходимо регулярно проверять и очищать.

Работы по установке электрокотла Протерм Скат:

Механическая конструкция котлоагрегата с насосом и комплектующими навешивается на рейку.

Крышку можно снять и закрепить на задней стенке винтами.

Для установки котла необходимо выбрать место, которое позволит проводить сервисные операции без больших препятствий.

Если котел установлен в открытой системе, уровень воды в системе отопления должен создавать давление 1 бар.

В системах отопления, оборудованных термостатическими клапанами, циркуляция воды может быть полностью закрыта, в этом случае необходимо установить байпасную трубу, не оборудованную термостатическим клапаном, или использовать байпас.

При установке передней панели убедитесь, что пластиковая рама точно установлена ​​на место и что под каждый винт, фиксирующий переднюю панель, помещена заземляющая пластина.

Электрическое подключение котла Протерм Скат

Электрические котлы Скат Протерм предназначены для стационарного подключения к стационарной электропроводке. Он должен быть оборудован отключающим устройством — главным выключателем, у которого расстояние между разомкнутыми контактами не менее 3 мм для всех полюсов при соблюдении инструкции по вводу в эксплуатацию.

Перед установкой котла пользователь должен убедиться в наличии отдельной силовой проводки, включающей в себя главный выключатель системы отопления, предохранители, а также провести другие необходимые изменения внутренней проводки.

В случае, когда нет возможности подключиться к трехфазной электрической сети, котлы Протерм Скат мощностью 6 и 9 кВт можно подключить и к однофазной.Для этого используйте соединительную перемычку, поставляемую в комплекте с котлом.

С помощью соединительной перемычки контакты фазных проводов взаимно соединяются на клеммной колодке, предназначенной для подачи питающего напряжения на блок.

Элементы платы управления котла Skat Protherm:

Подключение ТЭНов
— разъем К8
— разъем 1 (датчик давления, датчик температуры ОВ)
— разъем К5 (панель управления)
— разъем J3 (HDO)
— разъем К1
— разъем J1 (насос)
— разъем К2 (трехходовой моторный клапан)

При замене плат управления и плат связи электрокотла Протерм Скат необходимо соблюдать следующую последовательность:

Выключить котел и отключить его от электрической сети.

Отсоедините все разъемы, подключенные к платам BMU и AI.

Замена плат BMU и AI.

Вставьте разъемы на прежнее место и проверьте правильность подключения в соответствии с электрической схемой котла.

Подключить котел к электрической сети и включить его.

Проверить правильность выбора модели котла, при необходимости скорректировать.

Выйдите из сервисного режима и примерно через 1 минуту выключите и снова включите устройство.

Рис. 4. Схема подключения периферии

1 — кабель питания, 2 — электрокотел, 3 — комнатный термостат, 4 — клеммы для подключения котлов в каскаде (только для котлов серии 24 и 28 кВт), 5 — клеммы для подключения датчика NTC накопительного бака ГВС , 6 — реле разгрузки, 7 — клеммы для подключения внешнего датчика температуры, 8 — клеммы для подключения комнатного термостата

Рис.5. Схема подключения котлов Скат Protherm мощностью 6, 9, 12 кВт

1 — клеммы для подключения котлов к каскаду, 2 — клеммы для подключения датчика NTC накопительного бака ГВС, 3 — реле разгрузки, 4 — клеммы для подключения внешнего датчика температуры, 5 — клеммы для подключения комнатного термостата, 6 — щит управления, 7 — датчик температуры отопительной воды (ГВ), 8 — датчик давления (манометр) ТН, 9 — пульт управления, 10 — контактор 2, 11 — вспомогательные клеммы N, 12 — ТЭНы, 13 — блокировка, подключение аварийного термостата для систем теплого пола, 14 — дополнительная клеммная колодка 3 x 230/400 В перем. тока, N, PE, 50 Гц, 15 — контактор 1, 16 — насос, 17 — разъем для подключения трехходового моторного клапана, 18 — аварийный термостат, 19 — соединение HDO

____________________________________________________________________________

____________________________________________________________________________

_____________________________________________________________ Электрокотлы

пользуются спросом у владельцев загородного жилья, жилых коттеджей и других негазированных строений.Они отличаются хорошей функциональностью и позволяют отапливать любые строения, не подключенные к газовым магистральным сетям. Типичным их представителем является электрокотел Протерм – это устройство от известного производителя, отличающееся качественной сборкой и достойными характеристиками.

Этот обзор мы решили посвятить электрокотлам Protherm. В нем скажем:

Оборудование столь известного производителя действительно заслуживает отдельного упоминания, поэтому мы расскажем вам все, что знаем о котлах Протерм.

Особенности электрокотлов Протерм

Установив такой электроагрегат у себя в доме, вы делаете отличный выбор. Чем покупать оборудование сомнительных брендов, лучше немного переплатить и взять действительно стоящую вещь от известного производителя — от качества используемого котла зависит работоспособность всей системы. Кроме того, Protherm имеет большой опыт в производстве электронагревательного оборудования.

Есть только один состав- Скат.

Отопление дома, не подключенного к газовой магистрали, всегда большая проблема. Существующие на рынке электрокотлы либо имеют высокую стоимость, либо не могут похвастаться достаточным функционалом. При этом всегда обращайте внимание на небольшие и аккуратные газовые модели, работающие в автоматическом режиме и не загромождающие пространство. Protherm готова предложить владельцам загородного жилья аналогичные решения, но с питанием от сети.

Электрические котлы Protherm – это уникальное решение, обладающее должным КПД. Их устанавливают как в жилых, так и в нежилых помещениях, правильно вырабатывая тепло. Они представлены единым модельным рядом под названием Скат – на выбор есть образцы с тепловой мощностью от 6 до 28 кВт. Благодаря этому они могут обогревать помещения площадью до 280 кв. м.

Какие хорошие?

  • Простая одноконтурная конструкция – если вы любите простое и надежное оборудование, вам обязательно понравится продукция этого бренда;
  • Широкий диапазон мощностей – есть возможность подобрать устройство, подходящее по мощности и по своей цене;
  • Высокий КПД — КПД , по данным производителя, равен 99.5% . Это означает, что практически вся потребляемая электроэнергия преобразуется в тепло без значительных потерь;
  • Абсолютно бесшумная работа — даже если техника находится в спальне, она не будет мешать хорошему сну;
  • Наличие точной регулировки температуры — создайте комфортную и уютную атмосферу в вашем доме;
  • Наличие универсальных моделей – они могут работать от однофазных и трехфазных сетей напряжением 220 или 380 В;
  • Простая установка — с установкой можно справиться самостоятельно, не прибегая к помощи специалистов.

Цены варьируются от 37 900 до 47 000 рублей — это официальная цена от производителя на апрель 2016 года. В некоторых других магазинах она может отличаться в большую или меньшую сторону (обычно в большую сторону). Но ничто не остановит вас от покупки электрокотла Протерм в официальном интернет-магазине – это самый экономичный и надежный вариант.

Стоимость оборудования может показаться высокой, но Protherm всегда отвечает за качество своей продукции.

Технические характеристики и внешний вид

Электрокотел Протерм впишется в любой интерьер благодаря небольшим габаритам и размещению на стене.

Как и положено хорошему оборудованию от известного бренда, электрические котлы Протерм заключены в аккуратные малогабаритные корпуса. Благодаря этому они могут вписаться в любой интерьер даже в самый изысканный. Размеры корпуса — высота 740 мм, глубина — 310 мм, ширина — 410 мм (размеры одинаковы для всего модельного ряда Скат). Внутри мы найдем все, что необходимо для работы системы отопления:

  • Циркуляционный насос;
  • Автоматический воздухоотводчик;
  • Расширительный бак на 7 литров.

Не нужно мучиться с установкой обвязки — достаточно подключить трубы и радиаторы, заполнить систему теплоносителем, после чего можно приступать к испытаниям.

Модели

мощностью 6 кВт и 9 кВт могут работать как от однофазной, так и от трехфазной сети. Более мощными являются трехфазные. Оборудование не боится скачков напряжения и не перегружает сеть — здесь предусмотрено ступенчатое увеличение мощности. Максимальный ток в цепи при работе ТЭНов до 50 А.Максимальное давление теплоносителя в системе 3 атм, температура до +85 градусов.

При подключении электрокотлов отопления Protherm к электрической сети убедитесь, что сечение проводов соответствует потребляемой мощности.

Схема питающих линий электрокотлов Протерм, а также их размеры.

Электрокотлы Protherm

оснащены удобными панелями управления. Это светодиодные индикаторы и жидкокристаллические дисплеи.Предусмотрены системы самодиагностики – коды ошибок выводятся на встроенные экраны. Термостаты используются для создания комфортной атмосферы. Системы безопасности представлены датчиком перегрева, защитой от замерзания, датчиком давления, предохранительным клапаном и системой антиблокировки циркуляционного насоса.

Интересным функционалом является возможность подключения внешних накопительных бойлеров, которые приобретаются отдельно.

Популярные модели

Наиболее покупаемым является электрокотел Protherm Skat 9 KR 13.Используется для обогрева помещений площадью до 90 кв.м. м.

Как мы уже говорили, электрические котлы Protherm представлены единственной линейкой Скат. Поэтому все оборудование имеет схожие характеристики, отличаясь электрической мощностью и потребляемым током — все остальные данные идентичны, вплоть до габаритов и веса. Самые популярные модели: 9 кВт, 12 кВт и 21 кВт. .

Кроме того, в модельный ряд Скат входят модели мощностью 6 кВт, 14 кВт, 18 кВт, 24 кВт и 28 кВт — максимальная площадь обогрева зависит от мощности (необходимо учитывать тепловые потери и возможность подключения котла учитывать в расчетах).

Инструкция по применению

При установке и настройке устройства необходимо соблюдать правила безопасности и использовать средства защиты. Котлы монтируются в сухом месте, вдали от легковоспламеняющихся конструкций, аварийных выходов, кондиционеров и других электроприборов. Не устанавливайте в местах, где вода может попасть на оборудование . Также не допускается эксплуатация в морозильных камерах.

Устанавливайте оборудование на сплошные стены с учетом веса.Трубы отопления должны укладываться ровно и без перекосов. Подключение к электросети осуществляется с помощью подходящих по сечению проводов, непосредственно к электрощиту, через дополнительные УЗО. Для защиты от ударов электрошоковое оборудование должно быть заземлено. Также нужно убедиться, что напряжение питания соответствует установленным нормам. Внешние компоненты и модули подключаются в соответствии с инструкциями.

Таблица для расчета необходимого сечения провода и номинала предохранителя в зависимости от мощности

В идеале установку должны проводить сертифицированные специалисты, но если следовать инструкции и соблюдать правила безопасности, ничего страшного не произойдет.

Во время работы оборудования необходимо следить за температурой в системе и реагировать на возможные ошибки. Если оборудование работает правильно, пользователи могут только установить желаемую температуру. Выбор температуры отопительного контура и температуры наружного аккумулирующего котла (при наличии) осуществляется с помощью кнопок на панели управления — контроль параметров и ошибок осуществляется с помощью ЖК-дисплея.

Если нет возможности подключиться к газовой сети, а отопление на твердом топливе недоступно, то альтернативным способом обеспечения дома теплом становится электрический котел.Эта статья познакомит читателей с электрокотлами Протерм Скат, а также проинструктирует, как их запустить.

Котлы электрические Протерм Скат

Это одноконтурное оборудование выполнено в настенном варианте. Есть возможность подключить водонагреватель. Для большинства моделей требуется трехфазное подключение к сети , но модели мощностью 6 кВт и 9 кВт могут работать от сети 220 В. Выбор необходимого уровня температуры горячей воды и отопления происходит с помощью дисплея, который при настройке помогает контролировать работу оборудования.Также управление осуществляется с помощью термостата или датчика наружной температуры.

Для создания определенного уровня тепла параметры настраиваются индивидуально. Электропитание контролируется дистанционно с тарифного счетчика. Для бытовых нужд можно установить агрегаты 24 кВт и 28 кВт каскадом.

Protherm Skat имеет:

  • двухсторонний насос;
  • Расширительный бачок;
  • предохранительный клапан;

Также котел Protherm можно подключить через стабилизатор напряжения.Электрокотел в действии имеет медленный старт , то есть в течение двух минут он «разгоняется» и его мощность минимальна. Нагревательные элементы защищены от перегрузок, их работа равномерна, это достигается возможностью установки ритма (1,2 или 2,3 кВт).

Электрокотлы Protherm Skat отличаются малым весом (всего 34 кг) и удобными габаритами, что дает возможность установки практически на любой площади. Работа котла надежно защищена несколькими функциями:

  • защита от блокировки насоса;
  • датчик давления, контролирующий уровень давления воды;
  • защита от замерзания;
  • защита от блокировки клапана и замерзания водонагревателя (при подключении бойлера).

При возникновении ошибок в работе котла происходит автоматическая диагностика, заканчивающаяся отображением результатов в виде кода. Расшифровка кодов дана в инструкции по эксплуатации изделия.

Преимущества и недостатки электрокотлов Протерм Скат

Протерм Скат имеет ряд преимуществ перед другими видами отопления:

  • не производит вредных выбросов в атмосферу, т.к. не имеет продуктов сгорания , поэтому данный вид отопления может называться экологически чистым;
  • Электрический котел — доступный вид отопления.Используется там, где нет возможности подключиться к магистральному газу или может стать альтернативным видом отопления;
  • не нуждается в систематическом обслуживании, в отличие, например, от газовых или твердотопливных моделей;
  • бесшумная работа;
  • есть регулятор уровня тепла;
  • способны адаптироваться к бытовой воде не самого лучшего качества;
  • устойчив к перепадам напряжения;
  • оснащен несколькими видами защиты.

Наряду с достоинствами есть и недостатки:

  • котел электрический Protherm Skat необходимо подключать через стабилизатор;
  • не может выполнять свою работу при отключении сетевого питания.

Отзывы потребителей

Потребители отмечают, что Protherm Skat предоставил возможность там, где подключение газа было проблематичным или даже невозможным. При стабильной работе электросетей многие отказываются от подключения газа, экономя значительные средства. Кроме того, электрический котел используется параллельно с газовым агрегатом, соединяя их в единую систему отопления. Эта находка позволяет существенно экономить ресурсы , чередуя их друг с другом в течение отопительного сезона.

При подключении водонагревателя к Protherm Skat у потребителей открываются перспективы использования горячей воды. Многие отмечают прекрасно продуманный дизайн котла, который удачно впишется в любой интерьер помещения. Вы с успехом можете установить его в жилых комнатах, благодаря бесшумной работе он не будет вызывать к себе повышенного внимания.

Недостатки заключаются в том, что при использовании только котла, работающего от электричества, при его выключении отсутствуют альтернативные варианты нагрева. Поэтому, прежде чем совершить покупку электрокотла Protherm, следует убедиться в отсутствии проблем с электричеством.Специалисты рекомендуют использовать стабилизатор напряжения , для обеспечения нормальной работы котла Protherm Скат.

Кроме того, повышенное потребление энергии электрокотлом вызывает негативные эмоции у населения, так как оплата счетов бьет по карману. Если сравнивать затраты на газовое и электрическое отопление, то электрокотел Protherm стоит немного дороже, при идентичных параметрах отопления. Из всего вышесказанного можно сделать вывод, что данное электрооборудование выбирают те, у кого нет возможности подключения к магистральному газу, а также те, кто заботится об окружающей среде и видит в ней источник экологического потребления.

Как привести в действие котел Protherm Скат?

Чтобы запустить котел, следуйте приведенным ниже инструкциям.

При снижении давления на дисплее начинает мигать индикатор «bar». Чтобы исправить ситуацию, в систему следует добавить воду. Если при этом давление снижается, то нужно обратиться к специалисту.

Если вы хотите остановить работу котла Protherm на длительное время, то вам необходимо отключить его от электросети и перекрыть краны.Если вам нужна остановка в зимний период, то воду необходимо слить из системы для предотвращения замерзания.

Как ухаживать за электрическим котлом Protherm? Не используйте абразивные или химические вещества. Поверхность корпусов лучше протереть влажной тряпкой, затем высушить поверхность.

Любые неисправности отображаются на дисплее с кодом ошибки. Кодовые номера расположены и расшифрованы в паспорте изделия.

При возникновении серьезных проблем, таких как замерзание теплообменника или с него капает вода, запрещается включать электрокотел в сеть.Нужно дождаться специалиста, который проведет диагностику и сделает качественный ремонт. Детали можно заменять только оригинальными запчастями.

Итак, уважаемые читатели, вы познакомились с альтернативным видом отопления Protherm Скат. Когда газ и твердое топливо недоступны или вы приверженец чистоты, хорошим подспорьем может стать электрический котел.

9

Пуск котла

Предупреждение: Ввод котла в эксплуатацию
и его первый пуск должен
производить только сертифицированный

Специалист Protherm
специализированная организация!

При первом запуске котла убедитесь, что
в том:

1.котел подключен к электрической сети и

, при этом фаза и ноль не перепутаны местами.

2. открыт запорный газовый кран;
3. краны сервисные для отопления и горячего водоснабжения

4. Давление в системе отопления

в допустимых пределах 1 — 2 бар.
Установите главный выключатель (рис. 1,
поз. 7) в положение ВКЛ (I). Котел
включается и начинает работать
на нагрев воды в котле (если котел
подключен к котлу). После нагрева воды в котле
котел перейдет в режим
отопление (при условии, что режим
отопление активен). В случае защитного

отключение котла на табло пульта управления
появится сообщение об ошибках
(см. «Сообщения об ошибках
», стр. 8). Кнопкой
СБРОС (рис. 1, поз. 6) разблокировать котел
. Если после включения вкл, защитное отключение
повторится, либо не возможно
разблокирует котел,
обратиться в сервисную организацию.

Выключение котла

При кратковременном отключении котла
главный выключатель (рис.
1, поз. 7) установить в положение ВЫКЛ (О).
При отключении котла на длительный период
необходимо отключить
электрическую сеть и перекрыть подачу
газа в котел. Если зимой котел
не используется, систему отопления
необходимо опорожнить. но следует избегать
частых сливов и
пополнения системы отопления во избежание
образования накипи и отложений внутри
котла.

Пуск и остановка котла

Регулировка котла

Работа котла без помещения
регулятор


по показаниям датчика котла. В клеммной колодке
XT5 на клеммах 5 и 6 установлена ​​перемычка
(заводская установка). Заказать
настройки:

Включить котел главным выключателем;
установить желаемую температуру

питающая линия на панели управления.

Работа котла при комнатной температуре
Термостат

В этом режиме котел поддерживает
заданную температуру в системе отопления
по комнатному регулятору. Перемычка
, установленная в клеммной колодке XT5 на зажимах
5 и 6, снята. На его место подключается комнатный регулятор
. Если в помещении
с комнатным регулятором на радиаторах
, термостатические клапаны
должны быть переведены в полностью открытое положение
.
Предупреждение: На панели управления

Значение

Неисправность на-
датчик руки
температура

Котел работает без ограничений, но температура

Теплоноситель контролируется датчиком котла (см.
«Настройка температуры нагрева», стр. 5).

Если котел не работает в эквитермическом режиме, то
такое сообщение появиться не может.

Protherm 24(12) KTO Руководство по эксплуатации и установке (стр. 37)

35

Котел подключен к сети

трехжильным гибким шнуром с вилкой.

Стационарная розетка, через которую подключается котел

при подключении к электросети должен соответствовать

с положениями СТН 33 2000-4-46.

Это всегда должно быть защитное (заземление)

контакт (штыревой), надежно соединенный защитным заземлением

или провод PEN (желто-зеленый). Котел

должен быть всегда подключен к защитному

на провод (земля) через шнур питания и

всегда должен устанавливаться таким образом

, что розетка и вилка доступны.

Использование адаптеров, удлинителей и т. д.

не разрешено.

Важно:

 Подготовка вилки, розетки

и подключение комнатного блока управления,

требует вмешательства в работу котла

внутренняя проводка, всегда должна быть подключена

квалифицированным электриком в соответствии с

с публичным уведомлением No. 50/1978. Likewi-

se обслуживание электротехнической части

должен выполняться только человеком с

указанная выше квалификация. Перед выполнением

любые работы по электротехнической части,

котел должен быть отключен от

блок питания, отключив шнур питания

вилка из розетки!

Основная часть котла закреплена

Трубчатый предохранитель

(T2A / 250 В), который находится

на панели управления котла – см.

Схема

на стр. 38 — 41.

Для управления котлом с помощью комнатного кондиционера

комнатный блок управления, только выход с нулевым потенциалом

Можно использовать комнатный блок управления

, например блок

.

, который не передает внешнее напряжение на

котел

.

Грузоподъемность регулятора с

переключение реле 24 В/0,1 А.

Комнатный блок управления должен быть подключен

к котлу двухжильным кабелем.

рекомендуемое сечение медного провода

для подключения комнатного блока управления 1.

кв.мм.

Соединительные кабели комнатного блока управления

не должен работать одновременно с питанием

.

провода или кабели.

Терминал для подключения помещения

Блок управления

с релейным переключением оборудован

пед с завода с перемычкой и стоит

находится в электрической коробке котла

Панель управления

.

Комнатные блоки управления с поддержкой «eBUS»

Связь

может быть подключена к Pan-

котлы.Для этого типа контроля мы

рекомендуется установка только Protherm

Управление Thermolink B или Thermolink P

шт. Только с этими блоками управления

может

производитель гарантирует оптимальное удовольствие-

включение котла.

Провода комнатного блока управления подключены к

присоединяется к терминалу котла (рис. 25 и

26).

Использование вышеупомянутого комнатного управления

единиц можно активировать функцию

эквитермического регулирования. Все равно-

Настройки кривой

mal выполняются с помощью

помощь комнатного блока управления.

Примечание:

 Для активации эквитермического регулирования

необходим для установки наружной температуры

Датчик

. Проводники наружные

Датчик

крепится к терминалу котла

(рис. 25 и 26).

Датчик размещен на самой холодной стене

корпуса (чаще всего северного

стена).

Важно:

 Кондукторы комнаты

Регулятор

и наружный датчик не должны быть

подключены одновременно с силовыми проводами

(проводка 230 В переменного тока).

Электрическое подключение котла

%PDF-1.4 % 24 0 объект > эндообъект внешняя ссылка 24 86 0000000016 00000 н 0000002388 00000 н 0000002487 00000 н 0000003106 00000 н 0000003244 00000 н 0000003377 00000 н 0000003402 00000 н 0000004011 00000 н 0000004036 00000 н 0000004563 00000 н 0000004674 00000 н 0000004787 00000 н 0000004822 00000 н 0000004867 00000 н 0000007834 00000 н 0000007986 00000 н 0000008255 00000 н 0000008369 00000 н 0000010799 00000 н 0000012620 00000 н 0000014069 00000 н 0000014214 00000 н 0000014239 00000 н 0000014671 00000 н 0000017043 00000 н 0000019910 00000 н 0000020136 00000 н 0000020277 00000 н 0000020408 00000 н 0000022990 00000 н 0000024736 00000 н 0000027385 00000 н 0000027420 00000 н 0000031804 00000 н 0000032059 00000 н 0000032128 00000 н 0000032607 00000 н 0000035982 00000 н 0000036243 00000 н 0000038771 00000 н 0000039042 00000 н 0000039111 00000 н 0000039422 00000 н 0000039491 00000 н 0000039903 00000 н 0000041026 00000 н 0000063719 00000 н 0000064064 00000 н 0000107560 00000 н 0000109557 00000 н 0000112942 00000 н 0000121526 00000 н 0000121599 00000 н 0000121715 00000 н 0000122019 00000 н 0000123646 00000 н 0000123937 00000 н 0000124006 00000 н 0000124292 00000 н 0000124317 00000 н 0000124702 00000 н 0000129368 00000 н 0000129636 00000 н 0000129954 00000 н 0000151229 00000 н 0000151476 00000 н 0000151792 00000 н 0000154208 00000 н 0000154474 00000 н 0000154543 00000 н 0000154861 ​​00000 н 0000154886 00000 н 0000155316 00000 н 0000180536 00000 н 0000180782 00000 н 0000180851 00000 н 0000181107 00000 н 0000181133 00000 н 0000181515 00000 н 0000181589 00000 н 0000194662 00000 н 0000194994 00000 н 0000195025 00000 н 0000195091 00000 н 0000195207 00000 н 0000002016 00000 н трейлер ]>> startxref 0 %%EOF 109 0 объект >поток xb«d`pf`g`Ҳe`@

%PDF-1. 4 % 4101 0 объект > эндообъект внешняя ссылка 4101 131 0000000016 00000 н 0000004903 00000 н 0000005066 00000 н 0000013668 00000 н 0000013979 00000 н 0000014177 00000 н 0000014629 00000 н 0000014977 00000 н 0000015632 00000 н 0000016128 00000 н 0000016243 00000 н 0000016368 00000 н 0000016666 00000 н 0000016923 00000 н 0000017436 00000 н 0000017741 00000 н 0000018000 00000 н 0000018633 00000 н 0000018979 00000 н 0000019236 00000 н 0000019830 00000 н 0000020145 00000 н 0000020402 00000 н 0000020820 00000 н 0000020945 00000 н 0000021070 00000 н 0000021195 00000 н 0000023460 00000 н 0000025746 00000 н 0000027510 00000 н 0000029214 00000 н 0000030865 00000 н 0000032732 00000 н 0000033070 00000 н 0000034856 00000 н 0000047513 00000 н 0000047833 00000 н 0000049808 00000 н 0000063453 00000 н 0000064624 00000 н 0000065393 00000 н 0000068603 00000 н 0000134847 00000 н 0000141538 00000 н 0000156566 00000 н 0000163257 00000 н 0000169948 00000 н 0000184976 00000 н 0001025764 00000 н 0001025840 00000 н 0001025939 00000 н 0001026090 00000 н 0001026204 00000 н 0001026283 00000 н 0001026713 00000 н 0001026792 00000 н 0001026828 00000 н 0001026907 00000 н 0001027246 00000 н 0001027315 00000 н 0001027434 00000 н 0001027882 00000 н 0001027961 00000 н 0001028040 00000 н 0001028361 00000 н 0001028418 00000 н 0001028536 00000 н 0001028615 00000 н 0001028966 00000 н 0001029255 00000 н 0001037969 00000 н 0001056344 00000 н 0001073802 00000 н 0001078132 00000 н 0001084823 00000 н 00010

00000 н 00010

00000 н 0001091232 00000 н 0001091268 00000 н 0001091347 00000 н 0001091681 00000 н 0001091750 00000 н 0001091868 00000 н 0001091904 00000 н 0001091983 00000 н 0001096285 00000 н 0001096620 00000 н 0001096689 00000 н 0001096807 00000 н 0001109404 00000 н 0001109683 00000 н 0001110062 00000 н 0001110141 00000 н 0001113351 00000 н 0001264878 00000 н 0001265239 00000 н 0001265318 00000 н 0001265354 00000 н 0001265433 00000 н 0001265767 00000 н 0001265836 00000 н 0001265955 00000 н 0001272646 00000 н 0001279337 00000 н 0001285495 00000 н 0001614372 00000 н 0001614733 00000 н 0001614812 00000 н 0001615088 00000 н 0001615167 00000 н 0001615438 00000 н 0001615517 00000 н 0001615836 00000 н 0001615915 00000 н 0001615994 00000 н 0001616315 00000 н 0001616372 00000 н 0001616490 00000 н 0001616569 00000 н 0001616909 00000 н 0001617198 00000 н 0001617277 00000 н 0001617545 00000 н 0001617624 00000 н 0001617895 00000 н 0001628065 00000 н 0001638235 00000 н 0001641741 00000 н 0001667443 00000 н 0000004654 00000 н 0000002980 00000 н трейлер ]/Предыдущая 3280171/XRefStm 4654>> startxref 0 %%EOF 4231 0 объект >поток hXkLSg~så=y)@-mE3%eӰfl?8DH9W)2w3dl[,DԙlnwNA=N3e’}

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
