Понимание кодов и маркировки конденсаторов

В статье всесторонне объясняется, как читать и понимать коды и маркировку конденсаторов с помощью различных диаграмм и диаграмм. Эта информация может использоваться для правильной идентификации и выбора конденсаторов для данной схемы применения.


Сурбхи Пракаш

Коды конденсаторов и соответствующая маркировка

Различные параметры конденсаторов, такие как их напряжение и допуски, а также их значения представлены различными типами маркировки и кодами.


Некоторые из этих маркировок и кодов включают цветовой код емкости маркировки полярности конденсатора и код керамического конденсатора соответственно.

Маркировка конденсаторов производится различными способами. Формат маркировки зависит от типа конденсатора.


Тип компонента играет решающую роль в выборе типов используемых кодов.

Компонент, определяющий кодирование, может быть поверхностным, технологическим, традиционным выводом или диэлектрическим компонентом конденсатора. Еще один фактор, который играет роль при выборе маркировки, — это размер конденсатора, поскольку он влияет на пространство, доступное для маркировки конденсатора.

EIA (Electronic Industry Alliance) также играет решающую роль в предоставлении стандартизированных систем маркировки конденсаторов, которым можно следовать в качестве стандарта в отрасли.

Основы маркировки конденсаторов

Как обсуждалось выше, существуют различные факторы и стандарты, которым следует руководствоваться при маркировке конденсаторов.

Различные производители, производящие определенные типы конденсаторов, следуют как базовой, так и стандартной системе маркировки в зависимости от типа производимого конденсатора и того, что лучше всего подходит для него.

Маркировка «µF» во многих случаях обозначается аббревиатурой, а именно «MFD».

MFD не используется для обозначения «МегаФарад», как это принято в общем смысле.

Можно легко расшифровать маркировку и коды, присутствующие на конденсаторах, если человек имеет общие знания о системах маркировки и кодирования, используемых для конденсаторов.

Для маркировки конденсаторов используются два типа общих систем маркировки:

Маркировка без кодирования: один из наиболее распространенных способов маркировки параметров конденсатора — это нанесение маркировки на корпус конденсатора или их герметизация каким-либо образом.

Это более осуществимо и подходит для конденсаторов большого размера, поскольку позволяет обеспечить достаточно места для нанесения меток.

Сокращенная маркировка конденсаторов:

Конденсаторы небольшого размера не обеспечивают места, необходимого для четкой маркировки, и только несколько цифр могут быть размещены в данном месте, чтобы обозначить его и предоставить код для их различных параметров.

Таким образом, сокращенная маркировка используется в тех случаях, когда три символа используются для обозначения кода конденсатора.

Существует сходство между этой системой маркировки и системой цветовых кодов резистора, которое можно наблюдать здесь, за исключением «цвета», который используется в системе кодирования. Из трех знаков, используемых в этой системе маркировки, первые два символа представляют собой значимые цифры, а третий символ представляет множитель.

В случае, если конденсаторы являются танталовыми, керамическими или пленочными конденсаторами, для обозначения номинала конденсатора используется «пикофарады», а в случае, если конденсатор изготовлен из алюминиевых электролитов, «микрофарады» используются для обозначения номинала конденсатора.

В случае, если необходимо представить небольшие значения с десятичными точками, тогда используется буквенная буква «R», например, 0,5 отображается как 0R5, 1,0 как 1R0 и 2,2 как 2R2 соответственно.

Этот тип маркировки чаще всего используется на конденсаторах для поверхностного монтажа, где имеется очень ограниченное пространство. Для конденсаторов используются различные типы систем кодирования:

Цветовой код: «Цветовой код» используется в старых конденсаторах. В настоящее время в промышленности редко используется система цветовой кодировки, за исключением некоторых компонентов.

Коды допуска: Код допуска используется в некоторых конденсаторах. Коды допусков, используемые в конденсаторах, аналогичны кодам, используемым в резисторах.

Код рабочего напряжения конденсаторов:

Рабочее напряжение конденсатора — один из его ключевых параметров. Это кодирование широко используется в различных типах конденсаторов, особенно для конденсаторов, которые имеют достаточно места для записи буквенно-цифровых кодов.

В других случаях, когда конденсаторы маленькие и нет места для буквенно-цифрового кодирования, кодирование напряжения отсутствует, и, следовательно, любое лицо, работающее с такими конденсаторами, должно проявлять особую осторожность, когда он / она замечает отсутствие какой-либо маркировки на контейнере для хранения или катушка.

Некоторые конденсаторы, такие как танталовый конденсатор и электролитический конденсатор SMD, используют код, состоящий из одного символа. Эта система кодирования аналогична стандартной системе, за которой следует EIA, и также требует очень небольшого пространства.

Коды температурных коэффициентов: конденсаторы должны быть маркированы или закодированы способом, который обозначает температурный коэффициент конденсатора. Коды температурных коэффициентов, которые используются для конденсаторов, в большинстве случаев являются стандартными кодами, предоставленными EIA. Но существуют и другие коды температурных коэффициентов, которые используются в промышленности различными производителями, особенно для конденсаторов, включая пленочные и керамические конденсаторы. Код, используемый для обозначения температурного коэффициента, — «PPM / ºC (частей на миллион на градус C)».

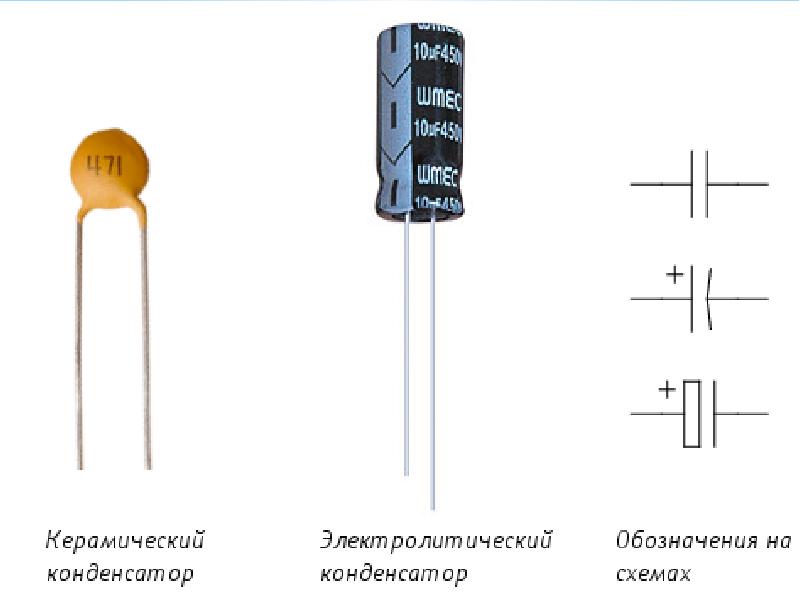

Маркировка полярности конденсатора

Поляризованные конденсаторы должны иметь маркировку, обозначающую их полярность. Если на конденсаторах отсутствует маркировка полярности, это может привести к серьезному повреждению компонента и всей печатной платы.

Таким образом, необходимо проявлять особую осторожность, чтобы на конденсаторах была маркировка полярности, когда они вставляются в цепи.

Другими словами, поляризованные конденсаторы сделаны из танталовых и алюминиевых электролитов. Полярность конденсатора легко определить, если на нем есть такие знаки, как «+» и «-». Большинство конденсаторов, которые в последнее время используются в промышленности, имеют такую ​​маркировку. Другой формат маркировки, который можно использовать для поляризованных конденсаторов, особенно электролитических конденсаторов, — это маркировка компонентов полосами.

Маркировка в виде полоски обозначает «отрицательный вывод» в электролитическом конденсаторе.

Маркировка полосы на конденсаторе также может сопровождаться символом стрелки, указывающей на отрицательную сторону вывода.

Это делается при наличии конденсатора осевого исполнения, когда оба конца конденсатора состоят из свинца. Положительный вывод титанового конденсатора с выводами обозначается маркировкой полярности на конденсаторе.

Маркировка полярности отмечена рядом с плюсовым выводом знаком «+», обозначающим маркировку. В случае нового конденсатора на конденсаторе наносится дополнительная маркировка полярности, чтобы обозначить, что отрицательный вывод короче положительного.

Различные типы конденсаторов и их маркировка

Маркировку на конденсаторах можно также нанести, напечатав ее на конденсаторе. Это верно для конденсаторов, которые обеспечивают достаточно места для печати маркировки, и включают пленочные конденсаторы, дисковую керамику и электролитические конденсаторы.

Эти большие конденсаторы предоставляют достаточно места для печати маркировки, которая показывает допуск, пульсирующее напряжение, значение, рабочее напряжение и любые другие параметры, связанные с конденсатором.

Различия между маркировкой и кодами различных типов свинцовых конденсаторов очень минимальны или незначительны, но, тем не менее, этих различий много.

Маркировка электролитического конденсатора : Конденсаторы свинцового типа производятся как больших, так и малых размеров. Но больших свинцовых конденсаторов больше.

Таким образом, для этих больших конденсаторов параметры, такие как значение и другие, могут быть предоставлены подробно вместо того, чтобы указывать в сокращенной форме.

С другой стороны, для конденсаторов меньшего размера из-за нехватки места параметры представлены в виде сокращенных кодов.

Пример маркировки, которая обычно наблюдается на конденсаторе, — «22 мкФ 50 В». Здесь 22 мкФ — емкость конденсатора, а 50 В — рабочее напряжение. Маркировка полоски используется для обозначения полярности конденсатора, обозначающего отрицательный вывод.

Маркировка танталового конденсатора с выводами: Единица «Микрофарад (мкФ)» используется для маркировки значений в танталовых конденсаторах с выводами. Пример типичной маркировки на конденсаторе — «22 и 6В». Эти цифры показывают, что емкость конденсатора составляет 22 мкФ, а максимальное напряжение — 6 В.

Маркировка керамического конденсатора: маркировка на керамическом конденсаторе более лаконична, поскольку он меньше по размеру по сравнению с электролитическими конденсаторами.

Таким образом, для такой краткой разметки принято много различных типов схем или решений. Емкость конденсатора указывается в пикофарадах. Некоторые из маркировочных цифр, которые можно наблюдать, — это 10n, что означает, что емкость конденсатора 10nF. Аналогично 0,51 нФ обозначается маркировкой n51.

Коды керамических конденсаторов SMD: конденсаторы, такие как конденсатор для поверхностного монтажа, не имеют достаточного пространства для маркировки из-за их небольшого размера.

Эти конденсаторы изготавливаются таким образом, что никакой маркировки не требуется. Эти конденсаторы загружаются в машину, называемую «подборщик и место», что устраняет необходимость в маркировке.

Маркировка танталового конденсатора SMD : Как и на керамических конденсаторах, на некоторых танталовых конденсаторах нет маркировки.

Танталовые конденсаторы имеют только маркировку полярности. Это необходимо для того, чтобы обеспечить правильную установку конденсатора в печатную плату.

Формат маркировки, состоящий из трех цифр, обычно используется для конденсаторов, для которых достаточно места, например, керамических конденсаторов.

На некоторых конденсаторах поперек одного конца можно увидеть маркировку в виде полоски, обозначающую полярность конденсатора.

Маркировка полярности важна для идентификации и проверки полярности конденсатора, поскольку разрушение конденсатора может произойти, если полярность неизвестна и человек помещает его в обратном направлении, особенно в случае танталовых конденсаторов.

Крайне важно, чтобы можно было идентифицировать, прочитать и проверить значение конденсатора.

Поскольку существует ряд доступных конденсаторов и их различные системы кодирования и маркировки, очень важно, чтобы базовое понимание этой маркировки и кодирования было у человека, чтобы соответствующим образом применить его к соответствующим конденсаторам.

Человек может определить номинал конденсатора с практикой и опытом, и простого рассмотрения нескольких примеров, упомянутых здесь, будет недостаточно.

Таблица цветовых кодов конденсаторов

Предыдущая: Освещение светодиода с помощью беспроводной передачи энергии Далее: Как работают гибкие резисторы и как подключить их к Arduino для практической реализации

Основные типы конденсаторов | Электрик



Электрический конденсатор — один из самых распространених радио элементов, служит он для накопления электроэнергии (заряда). Самый простой конденсатор можно представить в виде двух металлических пластин (обкладок) и диэлектрика который находится между ними.

Когда к конденсатору подключают источник напряжения, то на его обкладках (пластинах) появляются противоположные заряды и возникнет электрическое поле притягивающие их друг к другу, и даже после отключения источника питания, такой заряд остается некоторое время и энергия сохраняется в электрическом поле между обкладками.

В электронных схемах роль конденсатора также может состоять не только в накоплении заряда но и в разделения постоянной и переменной составляющей тока, фильтрации пульсирующего тока и разных других задачах.


В зависимости от задач и факторов работы, конденсаторы используются очень разных типов и конструкций. Здесь мы рассмотрим наиболее популярные типы конденсаторов.

Конденсаторы алюминиевые электролитические


Это может быть, например, конденсатор К50-35 или К50-2 или же другие более новые типы.
Они состоят из двух тонких полосок алюминия свернутых в рулон, между которыми в том же рулоне находится пропитанная электролитом бумага в роли диэлектрика.
Рулон находится в герметичном алюминиевом цилиндре, чтобы предотвратить высыхание электролита.
На одном из торцов конденсатора (радиальный тип корпуса) или на двух торцах которого (аксиальный тип корпуса) располагаются контактные выводы. Выводы могут быть под пайку либо под винт.
В электролитических конденсаторах емкость исчисляется в микрофарадах и может быть от 0.1 мкф до 100 000 мкф. Как правило большая емкость и характеризует этот тип конденсаторов.
Еще одним из важных параметров есть максимальное рабочее напряжение, которое всегда указывается на корпусе и в конденсаторах этого типа может быть до 500 вольт!
 Среди недостатков данного типа можно рассмотреть 3 причины:
1. Полярность. Полярные конденсаторы недопустимы с работой в переменном токе. На корпусе обозначаются соответствующими значками выводы конденсатора, как правило конденсаторы с одним выводом минусовой контакт имеют на корпусе, а плюсовой на выводе.
2. Большой ток утечки. Естественно такие конденсаторы не годятся для длительного хранения энергии заряда, но они хорошо себя зарекомендовали в качестве промежуточных элементов, в фильтрах активных схем и пусковых установках двигателей.
3.Снижение емкости с увеличением частоты. Такой недостаток легко устраняется с помощью параллельно подключенного керамического конденсатора с очень маленькой ёмкостью.

Керамические однослойные конденсаторы


Такие типы, например как К10-7В, К10-19, КД-2. Максимальное напряжения такого типа конденсаторов лежит в пределах 15 — 50 вольт, а ёмкость от 1 пФ до 0.47 мкф при сравнительно небольших размерах довольно не плохой результат технологии.
У данного типа характерны малые токи утечки и низкая индуктивность что позволяет им легко работать на высоких частотах, при постоянном, переменном и пульсирующих токах.
Тангенс угла потерь tgδ не превышает обычно 0,05, а максимальный ток утечки – не более 3 мкА.
Конденсаторы данного типа спокойно переносят внешние факторы, такие как вибрация с частотой до 5000 Гц с ускорением до 40 g, многократные механические удары и линейные нагрузки.
Маркировка на корпусе конденсатора обозначает его номинал. Три цифры расшифровываются следующим образом. Если две первые цифры умножать на 10 в степени третьей цифры, то получится значение емкости данного конденсатора в пф. Так, конденсатор с маркировкой 101 имеет емкость 100 пф, а конденсатор с маркировкой 472 — 4,7 нф. Для удобства составлены таблицы наиболее «ходовых» ёмкостей конденсаторов и их маркировочные коды.
Наиболее часто применяются в фильтрах блоков питания и как фильтр поглощающий высокочастотные импульсы и помехи.

Керамические многослойные конденсаторы

Например К10-17А или К10-17Б.
В отличии от вышеописанных, состоят уже из нескольких слоев металлических пластин и диэлектрика в виде керамики, что позволяет иметь им большую ёмкость чем у однослойных и может быть порядка нескольких микрофарад, но максимальное напряжение у данного типа все также ограничено 50 вольтами.
Применяются в основном как фильтрующие элементы и могут исправно работать как с постоянным так и с переменным и пульсирующим током.

Керамические высоковольтные конденсаторы


Например К15У, КВИ и К15-4
Максимальное рабочее напряжение данного типа может достигать 15 000 вольт! Но ёмкость у них небольшая, порядка 68 — 100 нФ.
Работают они как с переменным так и с постоянным током. Керамика в качестве диэлектрика создает нужное диэлектрическое свойство выдерживать большое напряжение, а особая форма защищает конструкцию от пробоя пластин.
Применение у них самое разнообразное, например в схемах вторичных источников питания в качестве фильтра для поглощения высокочастотных помех и шумов, или в конструирование катушек Тесла, мощной и ламповой радиоаппаратуре.

Танталовые конденсаторы


Например К52-1 или smd А. Основным веществом служит — пентоксид тантала, а в качестве электролита — диоксид марганца. Твердотельный танталовый конденсатор состоит из четырех основных частей: анода, диэлектрика, электролита (твердого или жидкого) и катода.

По рабочим свойствам танталовые конденсаторы схожи с электролитическими, но рабочее максимальное напряжение ограничено 100 вольтами, а ёмкость как правило не превышает 1000 мкФ.
Но в отличии от электролитических, у данного типа собственная индуктивность намного меньше что дает возможность их использования на высоких частотах, до несколько сотен килогерц.
Основной причиной выхода из строя бывает превышение максимального напряжения.
Применение у них в большинстве наблюдается в современных платах электронных устройств, что возможно из за конструктивной особенности smd-монтажа.

Полиэстеровые конденсаторы


Например K73-17 или CL21, на основе металлизированной пленки…
Весьма популярные из за небольшой стоимости конденсаторы встречающиеся в почти всех электронных устройствах, например в балластах энергосберегающих ламп. Их корпус состоит из эпоксидного компаунда что придает конденсатору устойчивость к внешним неблагоприятным факторам, химическим растворам и перегревам.

Ёмкость таких конденсаторов идет порядка 1 нф — 15мкф и максимальное рабочее напряжение у них от 50 до 1500 вольт.
Большой диапазон максимального напряжения и ёмкости дает возможность использования полиэстеровых конденсаторов в цепях постоянного, переменного и импульсных токов.

Полипропиленовые конденсаторы


Например К78-2 и CBB-60.
В данного типа конденсаторов в качестве диэлектрика выступает полипропиленовая пленка. Корпус изготовлен из негорючих материалов, а сам конденсатор призначен для работы в тяжелых условиях.
Ёмкость, как правило в пределах 100пф — 10мкф, но в последнее время выпускают и больше, а по поводу напряжение то большой запас может достигать и 3000 вольт! Преимущество этих конденсаторов заключается не только в высоком напряжении, но и в чрезвычайно низком тангенсе угла потерь, поскольку tg? может не превышать 0,001, что позволяет использовать конденсаторы на больших частотах в несколько сотен килогерц и применять их в индукционных обогревателях и пусковых установках асинхронных электродвигателей.

Пусковые конденсаторы (CBB-60) могут иметь ёмкость и до 1000мкф что стает возможным из за особенностей конструкции такого типа конденсаторов. На пластиковый сердечник наматывается металлизированная полипропиленовая пленка, а сверху весь этот рулон покрывается компаундом.


Максимальное напряжение у них сравнительно не большое, до 300 — 600 вольт что вполне достаточно для пуска и работы электродвигателей.
Выводы конденсатора могут быть как в виде проводов, так и под клеммы или под болт.

Цифровая маркировка конденсаторов

Цифро-буквенная маркировка конденсаторов

Виды конденсаторов и их применение

Конденсатор — это электрический (электронный) компонент, состоящий из двух проводников (обкладок), разделенных между собой слоем диэлектрика. Существует много видов конденсаторов. В основном они делятся по материалу из которого изготовлены обкладки и по типу используемого диэлектрика между ними.



Виды конденсаторов

Бумажные и металлобумажные конденсаторы

У бумажного конденсатора диэлектриком, разделяющим фольгированные обкладки, является специальная конденсаторная бумага. В электронике бумажные конденсаторы могут применяться как в цепях низкой частоты, так и в высокочастотных цепях.

Хорошим качеством электрической изоляции и повышенной удельной емкостью обладают герметичные металлобумажные конденсаторы, у которых вместо фольги (как в бумажных конденсаторах) используется вакуумное напыление металла на бумажный диэлектрик.

Бумажный конденсатор не имеет большую механическую прочность, поэтому его начинку помещают в металлический корпус, служащий механической основой его конструкции.

Электролитические конденсаторы

В электролитических конденсаторах, в отличии от бумажных, диэлектриком является тонкий слой оксида металла, образованный электрохимическим способом на положительной обложке из того же металла.

Вторую обложку представляет собой жидкий или сухой электролит. Материалом, создающим металлический электрод в электролитическом конденсаторе, может быть, в частности, алюминий и тантал. Традиционно, на техническом жаргоне «электролитом» называют алюминиевые конденсаторы с жидким электролитом.

Но, на самом деле, к электролитическим также относятся и танталовые конденсаторы с твердым электролитом (реже встречаются с жидким электролитом). Почти все электролитические конденсаторы поляризованы, и поэтому они могут работать только в цепях с постоянным напряжением с соблюдением полярности.

В случае инверсии полярности, может произойти необратимая химическая реакция внутри конденсатора, ведущая к разрушению конденсатора, вплоть до его взрыва по причине выделяемого внутри него газа.

К электролитическим конденсаторам так же относится, так называемые, суперконденсаторы (ионисторы) обладающие электроемкостью, доходящей порой до нескольких тысяч Фарад.

Алюминиевые электролитические конденсаторы

В качестве положительного электрода используется алюминий. Диэлектрик представляет собой тонкий слой триоксида алюминия (Al2O3),

Свойства:

  • работают корректно только на малых частотах;
  • имеют большую емкость.

Характеризуются высоким соотношением емкости к размеру: электролитические конденсаторы обычно имеют большие размеры, но конденсаторы другого типа, одинаковой емкости и напряжением пробоя были бы гораздо больше по размеру.

Характеризуются высокими токами утечки, имеют умеренно низкое сопротивление и индуктивность.

Танталовые электролитические конденсаторы

Это вид электролитического конденсатора, в котором металлический электрод выполнен из тантала, а диэлектрический слой образован из пентаоксида тантала (Ta2O5).

Свойства:

  • высокая устойчивость к внешнему воздействию;
  • компактный размер: для небольших (от нескольких сотен микрофарад), размер сопоставим или меньше, чем у алюминиевых конденсаторов с таким же максимальным напряжением пробоя;
  • меньший ток утечки по сравнению с алюминиевыми конденсаторами.

Полимерные конденсаторы

В отличие от обычных электролитических конденсаторов, современные твердотельные конденсаторы вместо оксидной пленки, используемой в качестве разделителя обкладок, имеют диэлектрик из полимера. Такой вид конденсатора не подвержен раздуванию и утечке заряда.

Физические свойства полимера способствуют тому, что такие конденсаторы отличаются большим импульсным током, низким эквивалентным сопротивлением и стабильным температурным коэффициентом даже при низких температурах.

Полимерные конденсаторы могут заменять электролитические или танталовые конденсаторы во многих схемах, например, в фильтрах для импульсных блоков питания, или в преобразователях DC-DC.

Пленочные конденсаторы

В данном виде конденсатора диэлектриком является пленка из пластика, например, полиэстер (KT, MKT, MFT), полипропилен (KP, MKP, MFP) или поликарбонат (KC, MKC).

Электроды могут быть напыленными на эту пленку (MKT, MKP, MKC) или изготовлены в виде отдельной металлической фольги, сматывающейся в рулон или спрессованной вместе с пленкой диэлектрика (KT, KP, KC). Современным материалом для пленки конденсаторов является полифениленсульфид (PPS).

Общие свойства пленочных конденсаторов (для всех видов диэлектриков):

  • работают исправно при большом токе;
  • имеют высокую прочность на растяжение;
  • имеют относительно небольшую емкость;
  • минимальный ток утечки;
  • используется в резонансных цепях и в RC-снабберах.

Отдельные виды пленки отличаются:

  • температурными свойствами (в том числе со знаком температурного коэффициента емкости, который является отрицательным для полипропилена и полистирола, и положительным для полиэстера и поликарбоната)
  • максимальной рабочей температурой (от 125 °C, для полиэстера и поликарбоната, до 100 °C для полипропилена и 70 °С для полистирола)
  • устойчивостью к электрическому пробою, и следовательно максимальным напряжением, которое можно приложить к определенной толщине пленки без пробоя.

Конденсаторы керамические

Этот вид конденсаторов изготавливают в виде одной пластины или пачки пластин из специального керамического материала. Металлические электроды напыляют на пластины и соединяют с выводами конденсатора. Используемые керамические материалы могут иметь очень разные свойства.

Разнообразие включает в себя, прежде всего, широкий диапазон значений относительной электрической проницаемости (до десятков тысяч) и такая величина имеется только у керамических материалов.

Столь высокое значение проницаемости позволяет производить керамические конденсаторы (многослойные) небольших размеров, емкость которых может конкурировать с емкостью электролитических конденсаторов, и при этом работающих с любой поляризацией и характеризующихся меньшими утечками.

Керамические материалы характеризуются сложной и нелинейной зависимостью параметров от температуры, частоты, напряжения. В виду малого размера корпуса — данный вид  конденсаторов имеет особую маркировку.

Конденсаторы с воздушным диэлектриком

Здесь диэлектриком является воздух. Такие конденсаторы отлично работают на высоких частотах, и часто выполняются как конденсаторы переменной емкости (для настройки).

Какие конденсаторы имеют полярность? – nbccomedyplayground

Какие конденсаторы имеют полярность?

Физический размер конденсатора

Более тонкий диэлектрический слой обеспечивает гораздо большую емкость (20 000 мкФ) и значительно сниженное рабочее напряжение (35 вольт непрерывное, 45 вольт прерывистое). Электролитические и танталовые конденсаторы поляризованы (чувствительны к полярности) и всегда имеют соответствующую маркировку.

Имеет ли значение полярность конденсатора?

Электролитические конденсаторы Не все конденсаторы поляризованы, но если это так, очень важно не перепутать их полярность.Керамические конденсаторы — маленькие (1 мкФ и меньше), обычно желтые — неполяризованные. Вы можете приклеить их любым способом.

Какая сторона поляризованного конденсатора положительная?

Чтобы определить, какая сторона какая, найдите большую полосу или знак минус (или и то, и другое) на одной стороне конденсатора. Вывод, ближайший к этой полосе или знаку минус, является отрицательным выводом, а другой вывод (без маркировки) является положительным выводом. Другой способ отличить стороны друг от друга — посмотреть на длину проводов.

Что произойдет, если вы подключите конденсатор неправильно?

Электролитические конденсаторы переменного тока

или биполярные имеют два анода, подключенных в обратной полярности. Разрушение электролитических конденсаторов может иметь катастрофические последствия, такие как пожар или взрыв. Если поляризованный конденсатор установлен неправильно, то конденсатор свистит, а затем взрывается.

Как проверить полярность конденсатора мультиметром?

Чтобы проверить конденсатор с помощью мультиметра, установите мультиметр на показания в диапазоне высоких сопротивлений, где-то выше 10 кОм и 1 м Ом.Прикоснитесь измерительными проводами к соответствующим выводам на конденсаторе, красный к положительному, а черный к отрицательному. Индикатор должен начинаться с нуля, а затем медленно двигаться к бесконечности.

Что такое идеальный конденсатор?

Идеальный конденсатор не имеет рассеяния. Когда переменное напряжение подается на конденсатор, ток начинает течь через его диэлектрический материал и все его проводящие части, такие как электроды и подводящие провода/заделки.

Почему конденсаторы поляризованы?

Электролитические конденсаторы являются поляризованными компонентами из-за их асимметричной конструкции и должны постоянно работать с более высоким напряжением (т. е. более положительным) на аноде, чем на катоде.По этой причине полярность отмечена на корпусе устройства.

Имеет ли значение, в какую сторону подключен конденсатор?

Всегда следите за правильным подключением электролитических конденсаторов, потому что они могут взорваться при неправильном подключении.

Что произойдет, если поменять полярность конденсатора?

Полярный электролитический конденсатор взорвется в обратной полярности. Обратное постоянное напряжение на полярном конденсаторе приведет к его выходу из строя из-за короткого замыкания между двумя его выводами через диэлектрический материал (так же, как диод обратного смещения, работающий в области пробоя).

Можно ли поставить конденсатор задом наперёд?

В случае обратного включения конденсатор вообще не будет работать, а если приложенное напряжение выше значения номинала конденсатора, начнет протекать больший ток утечки и нагревать конденсатор, что приведет к повреждению диэлектрической пленки ( алюминиевый слой очень тонкий и легко ломается) по сравнению с …

Что произойдет, если конденсатор будет подключен наоборот?

Как используется маркировка полярности на электролитическом конденсаторе?

Другим форматом маркировки полярности электролитических конденсаторов является использование полоски на компоненте. На электролитическом конденсаторе полоса указывает на отрицательный вывод. В этом случае маркировочная полоса также имеет отрицательный знак, чтобы усилить сообщение.

Можно ли подключать поляризованный конденсатор без соблюдения полярности?

Если рассматриваемые конденсаторы поляризованы, то классифицируемые клеммы обозначаются как «анод» и «катод». Они должны быть подключены в зависимости от полярности источника питания. Если рассматриваемые конденсаторы неполярные. Эти конденсаторы можно подключать без учета полярности.

Как электролитические конденсаторы используются в биполярных цепях?

Некоторые электролитические конденсаторы можно использовать биполярно, что позволяет менять полярность при необходимости. Они делают это, переключаясь между потоком заряда через цепь переменного тока (AC). Некоторые электролитические конденсаторы предназначены для биполярной работы неполярными методами.

Что означает маркировка танталового конденсатора?

Маркировка танталовых конденсаторов SMD

В некоторых случаях единственной маркировкой на конденсаторе может быть полоса на одном конце, указывающая полярность. Это особенно важно, потому что необходимо иметь возможность проверить полярность и иметь маркировку для определения полярности конденсатора.

Маркировка танталовых конденсаторов

– Понимание основ маркировки и типов конденсаторов

Маркировка танталовых конденсаторов, танталовые конденсаторы представляют собой электролитические конденсаторы и надежные компоненты печатных плат. Эти конденсаторы бывают разных типов. Маркировка танталовых конденсаторов необходима для облегчения идентификации различных конденсаторов.

Однако различные маркировки представляют различные параметры конденсаторов, такие как их напряжение. Примерами такой маркировки являются маркировка полярности, коды керамических конденсаторов и цветовые коды емкости. Также конденсатор выделяется своим тонким и высоким диэлектрическим слоем. Читайте дальше, поскольку мы даем более подробную информацию обо всем, что вам нужно знать о различных маркировках.

1. Основная идентификация маркировки танталовых конденсаторов

Существует несколько кодов маркировки конденсаторов.Сегодня большинство конденсаторов используют буквенно-цифровые коды. Но вы можете встретить старые конденсаторы с цветовой маркировкой. Было бы полезно, если бы вы пометили конденсатор маркировкой, показывающей его температурный коэффициент.

  • Маркировка без кода: Самый простой способ маркировки отдельного конденсатора — нарисовать его на корпусе. Он хорошо работает с большими конденсаторами, где достаточно места для маркировки.
  •   Сокращенные коды маркировки конденсаторов: Этот код маркировки конденсаторов состоит из трех символов.Первые две цифры представляют значащие цифры конденсатора. Последняя треть — множитель.
  • Цветовой код: Это еще один способ идентификации обычных конденсаторов. Хотя это становится менее распространенным, вы можете найти его в старых конденсаторах, потому что некоторые из них используют систему цветового кодирования.
  • Код допуска: Некоторые обычные конденсаторы используют код допуска. Также из-за использования схемы EIA кодировка идентична той, что используется для резисторов.
  • Коды рабочего напряжения конденсатора: Важное значение имеет рабочее напряжение конденсатора.Он всегда имеет маркировку на конденсаторах, даже там, где возможно буквенно-цифровое кодирование. Часто кодирование напряжения недоступно, если конденсатор небольшой. Вы также должны использовать конденсатор, не зная напряжения его приложения.

(маркировка танталового конденсатора)

2. Маркировка полярности конденсатора

Поляризованные конденсаторы представляют собой конденсаторы с электролитами из тантала и алюминия, покрытыми оксидным слоем. Эти типы конденсаторов нуждаются в маркировке полярности.Если конденсаторы не имеют маркировки, компонент и вся печатная плата могут быть повреждены. Вы можете определить полярность конденсатора, если он имеет такие знаки, как «+» и «-». Многие современные конденсаторы имеют фактические символы + и –. Это упрощает определение полярности конденсатора.

Между тем люди используют эти электронные компоненты в промышленности, в том числе в имплантируемой медицинской электронике. Конденсатор большой емкости предоставляет разработчикам надежное и стабильное решение.Кроме того, в 1950 году они впервые изготовили твердый танталовый конденсатор. Кроме того, он работал как специальный вспомогательный конденсатор низкого напряжения.

(различные типы танталовых конденсаторов)

Другой метод маркировки поляризованных конденсаторов, особенно электролитических, заключается в использовании полос. В электролитическом конденсаторе полосатая маркировка обозначает «отрицательный вывод». Маркировка полос конденсатора может также иметь символ стрелки, указывающий на отрицательную сторону вывода. Итак, они делают это при использовании конденсатора аксиальной версии с выводами на обоих концах.Маркировка полярности на конденсаторе выбирает положительный вывод. Они использовали его на свинцовом титановом конденсаторе.

Итак, когда вы собираетесь перепутать танталовый конденсатор с другим, помните, что полоса полярности находится на положительном конце электролитов с твердым электролитом. В него входят почти все танталовые и твердотельные алюминиевые конденсаторы.

(Идентификация танталовых конденсаторов)

2.1 Маркировка танталового конденсатора – Другие факты о маркировке полярности конденсатора
  • Вы можете получить значение емкости и максимальное рабочее напряжение с двумя полосами и положительным знаком.
  • Кроме того, режим отказа конденсатора имеет три категории. Они есть; Высокая утечка, высокое эквивалентное последовательное сопротивление и низкая емкость.
  • Напряжение ниже значения емкости является максимальным рабочим напряжением.
  • Наконец, обратное напряжение или неправильное подключение могут вывести конденсатор из строя.

(Модель электролитического конденсатора)

2.2 Маркировка для различных типов конденсаторов

Существуют разные спецификации конденсаторов.Мы можем маркировать эти типы конденсаторов различными способами. У нас также есть три типа танталовых электролитических конденсаторов, включая танталовый чип-конденсатор. Вы также можете сделать маркировку на конденсаторе, нанеся на него печать.

Большие конденсаторы, такие как дисковые керамические и пленочные конденсаторы, имеют маркировку на корпусе. Эти огромные конденсаторы обеспечивают достаточно места для печатной индикации; Это показывает допуск идеального конденсатора и другие данные, такие как напряжение пульсаций. Ниже приведен список популярных типов конденсаторов.

  1. Алюминиевый электролитический конденсатор.
  2. Освинцованный танталовый конденсатор.
  3. Керамический конденсатор.
  4. Керамический конденсатор поверхностного монтажа.
  5. Танталовый конденсатор поверхностного монтажа (танталовые конденсаторы для поверхностного монтажа).
  6. Поляризованный конденсатор.

Коды конденсаторов, используемые для разных типов конденсаторов с выводами, различаются. Итак, давайте посмотрим на них!

(Типы конденсаторов)

Маркировка танталовых конденсаторов – Маркировка электролитических конденсаторов

Вы можете найти электролитический конденсатор в электронных компонентах.Однако эти компоненты изготавливаются из клапанного металла с внешним пластиковым листом. Конденсаторы этого типа также бывают разных размеров и номиналов. Доступны как танталовые конденсаторы с выводами, так и корпуса для поверхностного монтажа.

(электролитические конденсаторы)

Также следует знать, что в готовом конденсаторе электролита не найти. Типичная маркировка может выглядеть так: 22F 50V. Значение и рабочее напряжение очевидны. Кроме того, полоса показывает отрицательную клемму полярности.

Маркировка танталовых конденсаторов – Маркировка танталовых конденсаторов с выводами

Типичная маркировка идеального конденсатора может указывать такие значения, как 22 мкФ и 6 В. Это потому, что конденсаторы имеют свои значения микрофарад в мкФ.

Итак, когда вы видите код напряжения, например, 22 мкФ и 6 В, это обычно означает, что конденсатор 22 мкФ имеет максимальное напряжение 6 В.

(синий танталовый конденсатор)

Маркировка танталового конденсатора – Маркировка керамического конденсатора

Керамический конденсатор популярен благодаря своей надежности и низкой утечке тока.Утечка постоянного тока также оценивает его.

(керамический конденсатор)

Как правило, керамические конденсаторы меньше по размеру. Тем не менее, вы можете использовать разные стратегии. Емкость конденсатора обычно указывается в пикофарадах. Его маркировка более точная, чем маркировка тантала. Итак, когда вы видите такие цифры, как 10n, вы знаете, что смотрите на конденсатор емкостью 10nF.

Маркировка танталового конденсатора – Код керамического конденсатора SMD Конденсаторы для поверхностного монтажа

имеют небольшие размеры, на них недостаточно места для маркировки, несмотря на производителя конденсаторов.Производитель конденсатора изготовил этот конденсатор таким образом, что маркировка не требуется.

(конденсатор)

Маркировка танталовых конденсаторов – Маркировка танталовых конденсаторов SMD

Как и керамический конденсатор SMD, этот конденсатор для поверхностного монтажа не имеет достаточного места для маркировки. Кроме того, на танталах есть знаки полярности. Хотя самая доступная маркировка для танталовых конденсаторов SMD — это когда указано значение.

(танталовый конденсатор поверхностного монтажа)

3.Маркировка танталовых конденсаторов Часто задаваемые вопросы
  1. Что такое перенапряжение? Это максимальное напряжение, приложенное к конденсатору в течение короткого периода времени в цепях, чтобы избежать скачков тока или импульсных токов. Однако эти цепи имеют небольшое последовательное сопротивление.
  2. Что такое резервное напряжение? Это когда напряжение анодного электрода отрицательное. И эта отрицательность по сравнению с катодным напряжением.
  3. Что происходит с танталовым конденсатором при подаче обратного напряжения? На анод конденсатора течет обратный ток утечки.
  4. Какие диэлектрики входят в состав танталового или металлического конденсатора? Это пятиокись ниобия, пятиокись тантала и электролит из двуокиси марганца.

(Структура химического состава пятиокиси ниобия)

  1. В чем разница между танталовыми и керамическими конденсаторами? Вы не можете видеть нестабильность емкости для напряжения в танталовом конденсаторе. Но керамический конденсатор показывает изменение емкости при приложенном напряжении.Тем не менее, конструкторы доверяют танталовым конденсаторам из-за их надежных компонентов.
  2. Как определить танталовый конденсатор? Вы можете найти танталовый или металлический конденсатор, найдя положительный вывод. Он всегда отмечен.
  3. Какая связь между MnO2 и полимером тантала? Это два типа катодных материалов. Кроме того, часть промышленного и потребительского применения нового полимерного материала заключалась в замене диоксида марганца в конденсаторах.

(полимер тантала)

Заключение

Разобраться в различных маркировках конденсаторов относительно просто. Имейте в виду, что разные конденсаторы имеют разную кодировку. Более того, со сделанными пояснениями должно быть легко узнать каждый конденсатор по его маркировке. Вы всегда можете связаться с нами, если у вас возникнут дополнительные вопросы.

Как узнать полярность электролитического конденсатора? – СидмартинБио

Как узнать полярность электролитического конденсатора?

Для определения полярности в КОНДЕНСАТОРАХ: Электролитические конденсаторы часто маркируются полосой.Эта полоса указывает на ОТРИЦАТЕЛЬНЫЙ провод. Если это конденсатор с осевыми выводами (выводы выходят из противоположных концов конденсатора), полоса может сопровождаться стрелкой, указывающей на отрицательный вывод.

Какая сторона электролитического конденсатора положительная?

Электролитические конденсаторы имеют положительную и отрицательную сторону. Чтобы определить, какая сторона какая, найдите большую полосу или знак минус (или и то, и другое) на одной стороне конденсатора. Вывод, ближайший к этой полосе или знаку минус, является отрицательным выводом, а другой вывод (без маркировки) является положительным выводом.

Соблюдают ли электролитические конденсаторы полярность?

Электролитические и танталовые конденсаторы поляризованы (чувствительны к полярности) и всегда имеют соответствующую маркировку. Керамические, майларовые, пленочные и воздушные конденсаторы не имеют маркировки полярности, потому что эти типы неполяризованы (они не чувствительны к полярности).

Почему электролитические конденсаторы имеют полярность?

Электролитические конденсаторы являются поляризованными компонентами из-за их асимметричной конструкции и должны постоянно работать с более высоким напряжением (т. е. более положительным) на аноде, чем на катоде.По этой причине полярность отмечена на корпусе устройства.

Как определить полярность электрических компонентов?

Иногда проще всего проверить полярность с помощью мультиметра. Поверните мультиметр на настройку диода (обычно обозначается символом диода) и прикоснитесь каждым щупом к одной из клемм светодиода. Если светодиод горит, положительный щуп касается анода, а отрицательный щуп касается катода.

Что произойдет, если поменять полярность на электролитическом конденсаторе?

Полярный электролитический конденсатор взорвется в обратной полярности. Обратное постоянное напряжение на полярном конденсаторе приведет к его выходу из строя из-за короткого замыкания между двумя его выводами через диэлектрический материал (так же, как диод обратного смещения, работающий в области пробоя). Это явление известно как клапанный эффект.

Электролитический конденсатор переменного или постоянного тока?

Поскольку электролитический конденсатор фактически используется с постоянным током. Для переменного тока существуют специальные электролитические конденсаторы.

Как вы читаете электролитический конденсатор?

Первые два числа представляют собой значение в пикофарадах, а третье число — это количество нулей, которое нужно добавить к первым двум.Например, конденсатор емкостью 4,7 мкФ с номинальным напряжением 25 вольт будет иметь маркировку E476. Это соответствует 47000000 пФ = 47000 нФ = 47 мкФ.

Имеют ли генераторы полярность?

Кристаллические осцилляторы имеют два вывода, для кристаллов нет полярности, поэтому их можно подключать в обоих направлениях.

Как определить полярность конденсатора?

Для определения полярности в КОНДЕНСАТОРАХ: Электролитические конденсаторы часто маркируются полосой. Эта полоса указывает на ОТРИЦАТЕЛЬНЫЙ провод.Если это конденсатор с осевыми выводами (выводы выходят из противоположных концов конденсатора), полоса может сопровождаться стрелкой, указывающей на отрицательный вывод.

Как проверить электролитический конденсатор?

Чтобы проверить электролитический конденсатор, вот что вам нужно сделать. Возьмите цифровой мультиметр и подключите любые конденсаторы к измерителю. Убедитесь, что вы подключили черный щуп к отрицательному выводу, если хотите проверить электролитический конденсатор, подключив красный щуп к другому выводу.Считайте с ЖК-дисплея значение емкости.

Для чего нужен электролитический конденсатор?

Определение электролитического конденсатора. Электролитический конденсатор представляет собой поляризованный конденсатор, в котором используется электролит для достижения большей емкости, чем у других типов конденсаторов.

Что делает электролитический конденсатор в цепи?

Электролитический конденсатор — это тип конденсатора, в котором используется электролит для достижения большей емкости, чем у других типов конденсаторов.Электролит представляет собой жидкость или гель, содержащий высокую концентрацию ионов.

Что такое танталовый конденсатор?

Каталог




Ⅰ Что такое танталовый конденсатор

Танталовые конденсаторы имеют танталовый анод и являются электролитическими конденсаторами. Это поляризованные конденсаторы с отличной частотой и стабильностью. Электролитические конденсаторы с танталом в качестве компонента известны как танталовые конденсаторы. Они сделаны из металлического тантала, который служит анодом, со слоем оксида, действующим как диэлектрик, и окружающим его проводящим катодом.

Тантал

используется для создания очень тонкого диэлектрического слоя. В результате значение емкости на единицу объема выше, частотные характеристики превосходят многие другие типы конденсаторов, а конденсатор обладает отличной долговременной стабильностью. Танталовые конденсаторы обычно поляризованы, что означает, что их можно подключать к источнику постоянного тока только при соблюдении полярности клемм.



Недостатком использования танталовых конденсаторов является то, что они имеют неблагоприятный режим отказа, который может привести к тепловым разгонам, пожарам и небольшим взрывам. Этого можно избежать, используя внешние отказоустойчивые устройства, такие как ограничители тока или плавкие предохранители.



Танталовые конденсаторы

теперь можно использовать в самых разных схемах, включая компьютеры, автомобили, сотовые телефоны и другие электронные устройства, чаще всего устройства поверхностного монтажа (SMD) . Эти танталовые конденсаторы для поверхностного монтажа занимают значительно меньше места на печатной плате, что обеспечивает более высокую плотность монтажа.



Стоит отметить, что, как и резисторы, конденсаторы бывают как постоянные, так и переменные. Конденсаторы с фиксированными значениями классифицируются как неполяризованные или поляризованные конденсаторы, в зависимости от их полярности. Три наиболее распространенных типа конденсаторов представлены электрическими символами на рисунке ниже.

Танталовый конденсатор-конденсатор символы




Ⅱ Конструкция и свойства танталового конденсатора

Тантал (Ta) представляет собой серебристо-серый металл с атомным номером 73.Если посмотреть на поперечное сечение танталового конденсатора, такого как стандартный танталовый электролитический чип-конденсатор SMD с твердым электролитом, показанный на рисунке ниже, положительный (анодный) вывод представляет собой спрессованный и спеченный в поддоне танталовый порошок. Диэлектрик образован изолирующим оксидным слоем, покрывающим положительный (анодный) вывод, а отрицательный (катодный) вывод образован твердым электролитом из диоксида марганца.



Танталовый конденсатор — конструкция танталового конденсатора



В случае твердотельных танталовых конденсаторов электролит добавляется к аноду посредством пиролиза.Для создания покрытия из диоксида марганца твердые танталовые конденсаторы погружают в специальный раствор и запекают в печи. Процедуру повторяют до тех пор, пока гранула не будет иметь плотное покрытие как на внутренней, так и на внешней поверхности. Наконец, чтобы обеспечить прочное соединение катода, таблетка, используемая в твердотельных танталовых конденсаторах, погружается в графит и серебро. Влажные танталовые конденсаторы, в отличие от твердых танталовых конденсаторов, используют жидкий электролит. Анод погружают в жидкий электролит внутри корпуса после его спекания и выращивания диэлектрического слоя. В влажных танталовых конденсаторах корпус и электролит служат катодом.



Танталовые конденсаторы

имеют высокую емкость на единицу объема и вес из-за их тонкого диэлектрического листа с высокой диэлектрической проницаемостью, что отличает их от других электролитических конденсаторов. Танталовые электролитические конденсаторы также идеально подходят для передачи или обхода низкочастотных сигналов и накопления значительного количества электроэнергии из-за их большой емкости.




Ⅲ Характеристики танталового конденсатора

3.1 Общая характеристика

Танталовые конденсаторы имеют емкость от 1 нФ до 72 мФ и значительно меньше, чем алюминиевые электролитические конденсаторы той же емкости. Танталовые конденсаторы имеют номинальное напряжение от 2 В до более чем 500 В. Они имеют в десять раз более низкое эквивалентное последовательное сопротивление (ESR), чем алюминиевые электролитические конденсаторы, что позволяет пропускать более высокие токи через конденсатор при меньшем выделении тепла. По сравнению с алюминиевыми электролитическими конденсаторами танталовые конденсаторы очень стабильны во времени, и их емкость со временем существенно не меняется.При правильном обращении они чрезвычайно надежны, а срок их хранения практически безграничен.

3.2 Полярность

Танталовые электролитические конденсаторы имеют очень высокую поляризацию. Хотя поляризованные алюминиевые электролитические конденсаторы могут выдерживать кратковременное обратное напряжение, танталовые конденсаторы чрезвычайно чувствительны к обратной поляризации. При подаче напряжения противоположной полярности диэлектрический оксид разрушается, что приводит к короткому замыканию. Это короткое замыкание может привести к тепловому разгону и разрушению конденсатора в будущем.



По сравнению с алюминиевыми электролитическими конденсаторами, отрицательная клемма которых отмечена на корпусе, танталовые конденсаторы обычно имеют маркировку положительной клеммы.

3.3 Режим отказа танталового конденсатора

Согласно статье, опубликованной ASM International, режим отказа танталового конденсатора делится на три основные группы.

• Большая утечка/короткое замыкание

Высокие токи утечки могут возникать из-за подачи обратного напряжения, что часто встречается при поиске и устранении неисправностей, сбоях и/или стендовых испытаниях.Поскольку горячие точки, образующиеся при кристаллизации, нагревают катод, танталовые конденсаторы с кристаллизацией вызывают отказ от короткого замыкания.



• Высокое эквивалентное последовательное сопротивление (ESR)

Когда конденсатор подвергается монтажу на плате, сборке и установке, оплавлению и сроку службы, механические/термомеханические факторы оказывают значительное влияние на его ESR. Внешние и/или внутренние отношения часто повреждаются в результате этой формы стресса, что приводит к высокой СОЭ.



• Низкая емкость/открытый

Неисправность встречается редко, поскольку емкость танталового конденсатора не меняется в нормальных условиях эксплуатации. Более низкая емкость танталового конденсатора в любом приложении может указывать на короткое замыкание конденсатора, в то время как открытый отказ может быть вызван повреждением положительного вывода и проводной связи.



Танталовые конденсаторы

, как мы все знаем, имеют потенциально опасный режим отказа. Анод из тантала может соприкасаться с катодом из диоксида марганца во время всплесков напряжения, и если энергия всплеска достаточна, может начаться химическая реакция.Эта химическая реакция генерирует тепло и является самоподдерживающейся, а также возможностью образования дыма и пламени. Внешние схемы отказоустойчивости, такие как ограничители тока и плавкие предохранители, следует использовать в сочетании с танталовыми конденсаторами, чтобы избежать теплового разгона.






Ⅳ Классификация танталовых конденсаторов

4.1 Танталовые конденсаторы с выводами

Во избежание повреждений танталовые конденсаторы с выводами обычно упаковываются в небольшую коробку из эпоксидной смолы. Танталовые шариковые конденсаторы получили свое название из-за своей формы.



Хотя схема цветового кодирования была распространена в свое время, и некоторые конденсаторы все еще используют ее, маркировка конденсатора обычно наносится непосредственно на корпусе в виде цифр.

Освинцованные танталовые конденсаторы



4.2 Танталовые конденсаторы SMD

Танталовые конденсаторы с поверхностным монтажом широко используются в современной электронике. При проектировании с достаточными запасами они обеспечивают надежную работу и позволяют достигать высоких значений емкости при небольших размерах корпуса, необходимых для современного оборудования.



Из-за неспособности выдерживать температуры, необходимые для пайки, алюминиевые электролиты изначально не были доступны в корпусах для поверхностного монтажа. В результате танталовые конденсаторы, которые могли выдержать процесс пайки, были почти единственным выбором для дорогостоящих конденсаторов в сборках для поверхностного монтажа. Несмотря на доступность электролитических SMD, танталовые конденсаторы остаются предпочтительными для SMD из-за их превосходной стоимости, размера и рабочих характеристик.

Танталовый конденсатор поверхностного монтажа



• Маркировка танталовых конденсаторов SMD

Танталовые конденсаторы

SMD обычно имеют в маркировке три цифры. Главные цифры — первые две, а множитель — третья. Значения указаны в пикофарадах. В результате значение танталового конденсатора SMD составляет 47 x 105 пФ, что равно 4,7 Ф.

Как видно на рисунке ниже, значения часто обозначаются более прямо. Маркировка указывает значение.

Маркировка танталовых конденсаторов SMD




Ⅴ Применение танталовых конденсаторов

Танталовые конденсаторы имеют много преимуществ и используются в различных приложениях, включая современную электронику, где они обеспечивают более высокую стабильность в широком диапазоне температур и частот, долговременную надежность и рекордно высокие объемный КПД.



Танталовые конденсаторы

используются в приложениях из-за их низкого тока утечки, высокой емкости, долговременной стабильности и надежности. Они используются, например, в схемах выборки и хранения, где требуется малый ток утечки для обеспечения длительного удержания. Из-за их небольшого размера и долговременной надежности они часто широко используются для фильтрации питания на материнских платах компьютеров и мобильных телефонов, чаще всего в форме для поверхностного монтажа.

Применение танталовых конденсаторов

Также доступны танталовые конденсаторы

, соответствующие военным стандартам (MIL-SPEC), с более жесткими допусками и более широким диапазоном рабочих температур.Поскольку они не высыхают и не меняют емкость с течением времени, они являются обычной заменой алюминиевых электролитов в военных целях.



Тантал

также используется в медицинской электронике из-за его высокой стабильности. Танталовые конденсаторы часто используются в аудиоусилителях, где важна стабильность. Танталовый конденсатор — это сложный компонент, используемый в кардиоимплантатах для обнаружения нерегулярных сердечных сокращений и подачи электрического разряда за несколько секунд. Медицина, телекоммуникации, аэрокосмическая, военная, автомобильная и компьютерная отрасли — это лишь некоторые из отраслей, в которых используется этот конденсатор.




Ⅵ Разница между танталовыми и керамическими конденсаторами

Танталовые конденсаторы используются в самых разных схемах, хотя обычно для них требуется внешняя отказоустойчивая система для предотвращения проблем, вызванных их режимом отказа. ПК, ноутбуки, медицинское оборудование, аудиоусилители, автомобильные схемы, мобильные телефоны и другие устройства поверхностного монтажа — это лишь несколько примеров (SMD). Танталовый электролит является распространенной альтернативой алюминиевому электролиту в военных целях, поскольку он не высыхает и не меняет емкость со временем.



Керамические конденсаторы

используются в самых разных областях, наиболее популярными из которых являются персональные электронные устройства. MLCC являются наиболее широко используемыми конденсаторами, на которые приходится около 1 миллиарда электронных устройств в год. Печатные платы (PCB), индукционные печи, преобразователи постоянного тока и силовые автоматические выключатели являются некоторыми примерами приложений. Поскольку керамические конденсаторы неполяризованы и имеют широкий диапазон емкостей, номинальных напряжений и размеров, они часто используются в качестве конденсаторов общего назначения.



Танталовые конденсаторы и керамические конденсаторы

Хотя танталовые и керамические конденсаторы имеют схожие функции, их методы изготовления, материалы и характеристики сильно различаются. Танталовые и керамические конденсаторы различаются по нескольким основным характеристикам:



• Старение

Когда речь идет о конденсаторах, старение означает логарифмическое падение емкости с течением времени. Танталовые конденсаторы не стареют, в отличие от керамических.Механизм износа танталовых конденсаторов неизвестен.



• Поляризация

Большинство танталовых конденсаторов поляризованы. Это означает, что их можно подключать только к источнику питания постоянного тока, соблюдая правильную полярность клемм. С другой стороны, неполяризованные керамические конденсаторы можно безопасно подключать к источнику переменного тока. Керамические конденсаторы имеют более высокую частотную характеристику, потому что они не поляризованы.



• Реакция на температуру

Танталовые конденсаторы

имеют линейное изменение емкости при изменении температуры, тогда как керамические конденсаторы имеют нелинейный отклик.С другой стороны, керамические конденсаторы можно заставить работать линейно, сузив диапазоны рабочих температур и приняв во внимание температурную реакцию на этапе проектирования.



• Реакция напряжения

Танталовые конденсаторы

имеют явные изменения емкости в зависимости от приложенного напряжения, в то время как керамические конденсаторы этого не делают. Диэлектрическая проницаемость диэлектрика внутри керамического конденсатора уменьшается в ответ на более высокие приложенные напряжения, вызывая изменения емкости.В то время как большинство изменений емкости керамических конденсаторов являются линейными и легко учитываемыми, некоторые диэлектрики с более высокой диэлектрической проницаемостью могут терять до 70% своей начальной емкости при работе при номинальном напряжении.






Ⅶ Часто задаваемые вопросы

1. Каковы преимущества и недостатки танталового конденсатора?

Перечень достоинств и недостатков твердотельного танталового конденсатора включает следующие

Преимущества: длительный срок службы, устойчивость к высоким температурам, отличные характеристики, высокая точность, эффективность фильтрации высокочастотных гармоник.

Недостатки: наличие очень тонкого оксидного слоя, который не является прочным, не может выдерживать напряжение выше допустимого, низкий рейтинг пульсаций тока.



2. Когда использовать танталовый конденсатор?

Когда вам нужна максимальная емкость в небольшом пространстве, например, развязка рядом с микрочипом, отличная стабильность в диапазоне температур или напряжений, и вы знаете об их уникальных характеристиках, чтобы их можно было правильно спроектировать и не рисковать вашей системой с огненным отказом .



3. Что такое перенапряжение с точки зрения танталового конденсатора?

Импульсное напряжение — это максимальное напряжение, которое может быть приложено к конденсатору в течение более короткого периода времени в цепях с минимальным последовательным сопротивлением.



4. Чем отличаются танталовые конденсаторы от электролитических?

Электролитические конденсаторы, изготовленные из алюминия (или алюминия), как правило, дешевле, чем изготовленные из тантала.Танталовые конденсаторы имеют более высокую емкость на единицу объема. Конденсаторы, изготовленные из тантала, могут быть как полярными, так и неполярными, хотя поляризованная форма встречается чаще.



5. Почему танталовые конденсаторы выходят из строя?

Переходное напряжение или скачок тока, подаваемые на танталовые электролитические конденсаторы с твердым электролитом из диоксида марганца, могут вызвать выход из строя некоторых танталовых конденсаторов и привести к короткому замыканию.



6. Каков срок службы танталовых конденсаторов?

Стабильность емкости полимерных танталовых конденсаторов выше, чем у MLCC в зависимости от времени, температуры и напряжения.В то время как MLCC подвержены старению, полимерные танталы достигают долгосрочной стабильности в течение срока службы 20 лет.



7. Все ли танталовые конденсаторы поляризованы?

Танталовые конденсаторы

по своей природе являются поляризованными компонентами. Обратное напряжение может разрушить конденсатор. Неполярные или биполярные танталовые конденсаторы изготавливаются путем эффективного последовательного соединения двух поляризованных конденсаторов с анодами, ориентированными в противоположных направлениях.



8.Для чего используется танталовый конденсатор?

Приложения, использующие танталовые конденсаторы, используют преимущества их низкого тока утечки, высокой емкости, долговременной стабильности и надежности. Например, они используются в схемах выборки и хранения, которые полагаются на низкий ток утечки для достижения большой продолжительности удержания.



9. Можно ли заменить танталовый конденсатор электролитическим?

Танталовый конденсатор также является типом электролитического конденсатора, однако из-за низкой утечки они более точны и надежны, чем цилиндрические варианты электролитического конденсатора.Если коэффициент утечки не слишком критичен, вы можете легко заменить танталовый конденсатор другим обычным электролитическим конденсатором.



10. Что такое влажный танталовый конденсатор?

Влажные танталовые конденсаторы представляют собой пассивные устройства, обеспечивающие емкостное реактивное сопротивление в цепях. Это электролитические конденсаторы с влажным электролитом, анодом и катодом. Они используются по сравнению с другими типами конденсаторов благодаря превосходным характеристикам, включая объемный КПД, высокую надежность, электрическую стабильность в широком диапазоне температур и длительный срок службы.Технология влажных танталовых конденсаторов лучше всего подходит для таких приложений, как военные, аэрокосмические, спутниковые и тяжелые промышленные приложения.

Альтернативные модели

Часть Сравнить Производители Категория Описание
Произв.Номер детали: 01530008Z Сравните: Текущая часть Производитель: Литтельфузе Категория: Держатели предохранителей Описание: Держатель предохранителя, 32 В, 32 В, 15 А, автомобильный ножевой держатель предохранителя, штифт, 1
ПроизводительНомер детали: 01530008Z Сравните: 01530008Z VS 01530008Z Производитель: Литтельфузе Категория: Держатели предохранителей Описание: Держатель предохранителя, 32 В, 32 В, 15 А, автомобильный ножевой держатель предохранителя, штифт, 1
ПроизводительНомер детали: 01530009Z Сравните: 01530008Z VS 01530009Z Производитель: Литтельфузе Категория: Держатели предохранителей Описание: Патрон предохранителя 15A 32V Штифт через отверстие
ПроизводительНомер детали: 153008 Сравните: 01530008Z ВС 153008 Производитель: Литтельфузе Категория: Держатели предохранителей Описание: Держатель предохранителя 15A 250VAC Клемма проводов

Есть ли у майларовых конденсаторов полярность? — Первый законкомик

У майларовых конденсаторов есть полярность?

Керамические, майларовые, пленочные и воздушные конденсаторы не имеют маркировки полярности, поскольку эти типы неполяризованы (они не чувствительны к полярности).Некоторые другие представляют собой особый тип электролитического конденсатора, называемый танталом, потому что это тип металла, используемый для изготовления пластин.

Какова функция майларового конденсатора?

Майларовый конденсатор

является важным компонентом электронных продуктов. Они действуют как фильтры, генераторы, развязка по питанию, обход и связь пульсирующих сигналов в цепи. Простейшая структура майларового конденсатора может состоять из слоя изолирующей среды, зажатого между двумя металлическими пластинами.

Важна ли полярность для конденсатора?

Электролитические конденсаторы Не все конденсаторы поляризованы, но если это так, очень важно не перепутать их полярность. Ниже представлены электролитические конденсаторы емкостью 10 мкФ (слева) и 1 мФ, каждый из которых имеет символ тире, обозначающий отрицательную ветвь, а также более длинную положительную ветвь.

Какова функция поляризованного конденсатора?

Поляризованные конденсаторы обычно большие и электролитические и предназначены для цепей постоянного тока (DC).Как правило, они имеют большую емкость. Недостатки поляризованных конденсаторов заключаются в том, что они имеют низкое напряжение пробоя, более короткий срок службы и большую утечку тока.

Радиальные конденсаторы поляризованы?

Радиальные колпачки имеют анод и катод, выходящие с одной стороны конденсатора. В 99% случаев они отмечены контрастной полосой на катоде или отрицательной стороне конденсатора. Маркировка радиально-поляризованных электролитических конденсаторов PTH. Основание для электролитических конденсаторов радиального типа PTH.

Какой конденсатор имеет полярность?

Электролитические конденсаторы
Электролитические конденсаторы поляризованы благодаря своей асимметричной конструкции. Они работают с напряжением выше, чем напряжение других конденсаторов. Полярность различается как «+», что означает анод, и «-», что означает катод. Если приложенное напряжение превышает 1 или 1,5 В, конденсатор выходит из строя.

Имеют ли полиэфирные конденсаторы полярность?

Существует несколько различных способов маркировки компонентов для обозначения полярности.Для определения полярности в КОНДЕНСАТОРАХ: Электролитические конденсаторы часто маркируются полосой. Кроме того, существуют и другие неполяризованные конденсаторы, такие как керамические, полиэфирные, пленочные, полистирольные и бумажные.

Что такое майларовый пленочный конденсатор?

Конденсаторы майлара

, также известные как полиэфирные конденсаторы (ПЭТ), представляют собой особый тип конденсаторов с некоторыми уникальными характеристиками по сравнению с керамическими и электролитическими конденсаторами. Они могут выдерживать высокое напряжение в относительно небольшом корпусе и обеспечивают высокую устойчивость к влаге.

Какие типы конденсаторов имеют полярность?

Они подразделяются на 3 типа: постоянные конденсаторы, поляризованные конденсаторы и переменные конденсаторы. Там, где фиксированный конденсатор имеет фиксированное значение емкости, поляризованный конденсатор имеет две полярности («+ve» и «-ve»), а у переменного конденсатора значение емкости может быть изменено в зависимости от применения.

Какая полярность у конденсатора?

Обозначение полярности конденсатора Конденсатор, вывод которого длиннее, является выводом положительной полярности или анодом, а конденсатор, вывод которого короче, является выводом отрицательной полярности или катодом.Если конденсатор не поляризован, мы можем подключить его в любом направлении.

В чем разница между поляризованным и неполяризованным конденсатором?

Неполяризованный («неполярный») конденсатор — это тип конденсатора, который не имеет неявной полярности — его можно подключать в цепи любым способом. Керамические, слюдяные и некоторые электролитические конденсаторы неполяризованы. Поляризованные конденсаторы, как правило, электролитические.

Что такое майларовый конденсатор?

Майларовый конденсатор

— это особый тип конденсатора, исходя из его конструкции.Как известно, конденсатор представляет собой не что иное, как две параллельные пластины, разделенные диэлектрической средой. Диэлектрическая среда, используемая в конденсаторах этого типа, представляет собой полиэстер, поэтому его также называют полиэфирным конденсатором.

Почему на конденсаторах нет маркировки полярности?

Керамические, майларовые, пленочные и воздушные конденсаторы не имеют маркировки полярности, поскольку эти типы неполяризованы (они не чувствительны к полярности). Конденсаторы являются очень распространенными компонентами в электронных схемах.

Что такое полиэфирный конденсатор?

Майларовые конденсаторы а.полиэфирные конденсаторы k.a ( PET ) представляют собой особый тип конденсаторов с некоторыми уникальными характеристиками по сравнению с керамическими и электролитическими конденсаторами. Они могут выдерживать высокое напряжение в относительно небольшом корпусе и обеспечивают высокую устойчивость к влаге.

Какие существуют типы полярных конденсаторов?

Конденсаторы Polar подразделяются на два типа: 1.1.1. Электролитические конденсаторы 1.1.2. Суперконденсаторы Электролитический конденсатор представляет собой тип полярного конденсатора, в котором электролит используется в качестве одного из его электродов для поддержания тяжелого накопления заряда.

Конденсаторы — Электролитические — ChildhoodRadio

Конденсаторы электролитические

Электролитические конденсаторы выполняют ряд важных функций. И в отличие от транзисторов, они не всегда стареют изящно.

Дефектные электролиты могут быть причиной поломки радио, искаженного звука, короткого времени работы от батареи и многого другого. Электролитические конденсаторы выполняют ряд важных функций. И, в отличие от транзисторов, они не всегда красиво стареют.

Схематические символы.

Вот как электролитические конденсаторы выглядят на схемах. На протяжении многих лет использовались различные символы.

Обратите внимание на знаки плюс и минус. Правильная полярность имеет решающее значение при замене электролитов.

Определение полярности

Обратите внимание на индикатор полярности (+) и красную точку.

Старые конденсаторы имеют черные точки, обозначающие отрицательные выводы. У некоторых есть красные концы для положительных проводов. Новые крышки имеют обжатые концы корпуса или длинные провода для положительных выводов.

Электролитические конденсаторы Единицы измерения

Значения электролитических конденсаторов указаны в микрофарадах (сокращенно мкФ, мФ или мФд). Они отмечены максимальным рабочим напряжением, которое обычно выше, чем напряжение батареи радиостанции. При замене электролита необходимо учитывать размер, форму, номинал, номинальное рабочее напряжение и полярность выводов.

Осевые и радиальные электролиты

Осевой (Верх) Радиальный (Низ)

Во всех ранних радиоприемниках использовались электролитические конденсаторы с выводами, выходящими с каждого конца.Эта конфигурация называется Axial . По мере того, как радиоприемники становились все меньше и меньше, все компоненты были переработаны, чтобы занимать меньше места.

Основной причиной того, что радиоприемники могли помещаться в карманы, была разработка электролитических конденсаторов, в которых оба вывода выходили из нижней части устройства. Они называются конденсаторами Radial . На фото показан пример обеих конфигураций. Радиальная крышка находится внизу, а осевая — вверху.

Универсальные электролиты

Некоторые ящики для конденсаторов содержат более одного конденсатора.Например, может быть трехсекционный колпачок с 10, 20 и 100 мкФ в одном цилиндре. Точную замену этим многосекционным крышкам найти практически невозможно.

Можно легко сделать собственные радиальные мультиколпачки, соединив вместе несколько осевых колпачков, как показано здесь. Перед пайкой обязательно соблюдайте полярность!

Сохранение внешнего вида винтажной крышки

Спрятать новые колпаки в старые кузова.

Современные конденсаторы выглядят не так красиво, как старые, которые обычно были заключены в алюминий или пластик.Заменив их современными, радио выглядит… ну, восстановленным.

Один из способов обойти это — выдолбить старый корпус крышки и закрыть им новые. Используйте каплю эпоксидной смолы, чтобы закрепить корпус. Как только вы это сделаете, пути назад уже не будет, так что дважды подумайте, прежде чем высверливать старинные коллекционные электролитические конденсаторы. Кроме того, прежде чем продолжить, убедитесь, что новые колпачки действительно поместятся внутри корпуса старых.

Что ты думаешь?

У вас есть советы и опыт, которыми вы можете поделиться? Вопросы? Предлагаете исправления или дополнения? Оставьте комментарий ниже.Я рассмотрю комментарии и опубликую или включу наиболее полезные из них. Ваш адрес электронной почты необходим, если вы решите оставить комментарий, но он не будет разглашен.

Конденсаторы

Функция конденсатора заключается в хранении электричества или электрической энергии.
Конденсатор также действует как фильтр, пропуская переменный ток (AC) и блокируя постоянный ток (DC).
Этот символ используется для обозначения конденсатора на принципиальной схеме.

Конденсатор состоит из двух электродных пластин, обращенных друг к другу, но разделенных изолятором.

Когда на конденсатор подается постоянное напряжение, электрический заряд накапливается на каждом электроде. Пока конденсатор заряжается, по нему течет ток. Ток перестанет течь, когда конденсатор полностью зарядится.


Когда тестер цепи, такой как аналоговый измеритель, предназначенный для измерения сопротивления, подключен к электролитическому конденсатору емкостью 10 микрофарад (Ф), ток будет течь, но только на мгновение. Вы можете убедиться, что стрелка счетчика уходит от нуля, но сразу же возвращается к нулю.
Когда вы подключите щупы мультиметра к конденсатору в обратном порядке, вы заметите, что ток снова течет на мгновение. Еще раз, когда конденсатор полностью заряжен, ток перестает течь. Таким образом, конденсатор можно использовать в качестве фильтра, блокирующего постоянный ток. (Фильтр «DC cut».)
Однако в случае переменного тока ток будет пропускаться. Переменный ток подобен многократному переключению щупов измерительного прибора туда и обратно на конденсаторе. Ток течет каждый раз, когда датчики переключаются.

Емкость конденсатора (емкость) указывается в единицах, называемых фарадами (F).
Емкость конденсатора, как правило, очень мала, поэтому используются такие единицы, как микрофарад (10 -6 Ф), нанофарад (10 -9 Ф) и пикофарад (10 -12 Ф).
Недавно был разработан новый конденсатор с очень высокой емкостью. Конденсатор с двойным электрическим слоем имеет емкость, указанную в единицах Фарада. Они известны как «суперконденсаторы».»

Иногда для обозначения емкости конденсатора используется трехзначный код. Емкость можно записать двумя способами. В одном используются буквы и цифры, в другом — только цифры. используются только три символа. [10n] и [103] обозначают одно и то же значение емкости. Используемый метод отличается в зависимости от поставщика конденсатора. В случае, если значение отображается с трехзначным кодом, 1-я и 2-я цифры от слева показаны 1-я цифра и 2-я цифра, а 3-я цифра — это множитель, который определяет, сколько нулей нужно добавить к емкости.Единицы пикофарад (пФ) записываются таким образом.
Например, код [103] означает 10 x 10 3 или 10 000 пФ = 10 нанофарад (нФ) = 0,01 микрофарад (Ф).
Если бы код был [224], это было бы 22 x 10 4 = или 220 000 пФ = 220 нФ = 0,22 Ф.
Значения менее 100 пФ отображаются только двумя цифрами. Например, 47 будет 47 пФ.

Конденсатор имеет изолятор (диэлектрик) между двумя листами электродов. В различных типах конденсаторов в качестве диэлектрика используются разные материалы.

Напряжение пробоя
При использовании конденсатора необходимо обращать внимание на максимально допустимое напряжение. Это «пробойное напряжение». Напряжение пробоя зависит от типа используемого конденсатора. Вы должны быть особенно осторожны с электролитическими конденсаторами, потому что напряжение пробоя сравнительно низкое. Напряжение пробоя электролитических конденсаторов отображается как рабочее напряжение.
Напряжение пробоя — это напряжение, превышение которого приводит к пробою и проводимости диэлектрика (изолятора) внутри конденсатора.Когда это происходит, сбой может быть катастрофическим.

Ниже я представлю различные типы конденсаторов.



Электролитические конденсаторы (конденсаторы электрохимического типа)

Для электродов используется алюминий с использованием тонкой окислительной мембраны.
Можно получить большие значения емкости по сравнению с размером конденсатора, поскольку используемый диэлектрик очень тонкий.
Важнейшей характеристикой электролитических конденсаторов является то, что они имеют полярность.У них есть положительный и отрицательный электрод. [Поляризованный] Это означает, что очень важно, в какую сторону они подключены. Если конденсатор подвергается воздействию напряжения, превышающего его рабочее напряжение, или если он подключен с неправильной полярностью, он может лопнуть. Это чрезвычайно опасно, потому что может буквально взорваться. Абсолютно не допускайте ошибок.
Обычно на принципиальной схеме положительная сторона обозначается символом «+» (плюс).
Электролитические конденсаторы имеют номинал от примерно 1 Ф до тысяч Ф.В основном этот тип конденсатора используется в качестве фильтра пульсаций в цепи питания или в качестве фильтра для обхода низкочастотных сигналов и т. д. Поскольку этот тип конденсатора сравнительно похож по конструкции на катушку, он не можно использовать для высокочастотных цепей. (Говорят, что частотная характеристика плохая.)

На фотографии слева пример разных номиналов электролитических конденсаторов, у которых различаются емкость и напряжение.
Слева направо:
1F (50 В) [диаметр 5 мм, высота 12 мм]
47F (16 В) [диаметр 6 мм, высота 5 мм]
100F (25 В) [диаметр 5 мм, высота 11 мм]
220F (25V) [диаметр 8 мм, высота 12 мм]
1000F (50V) [диаметр 18 мм, высота 40 мм]

Размер конденсатора иногда зависит от производителя.Таким образом, размеры
, показанные на этой странице, являются лишь примерами.

На фотографии справа видна метка, обозначающая отрицательный вывод компонента.
Нужно обращать внимание на указание полярности, чтобы не ошибиться при сборке схемы.



Танталовые конденсаторы

Танталовые конденсаторы представляют собой электролитические конденсаторы, в которых для электродов используется материал, называемый танталом. Могут быть получены большие значения емкости, подобные алюминиевым электролитическим конденсаторам.Также танталовые конденсаторы превосходят алюминиевые электролитические по температурным и частотным характеристикам. Когда танталовый порошок обжигают для его затвердевания, внутри образуется трещина. На этой трещине может накапливаться электрический заряд.
Эти конденсаторы также имеют полярность. Обычно символ «+» используется для обозначения положительного вывода компонента. Не ошибитесь с полярностью этих типов. Танталовые конденсаторы
немного дороже алюминиевых электролитических конденсаторов.Емкость может меняться в зависимости от температуры и частоты, и эти типы очень стабильны. Поэтому танталовые конденсаторы используются в схемах, требующих высокой стабильности значений емкости. Кроме того, считается здравым смыслом использовать танталовые конденсаторы для аналоговых сигнальных систем, потому что шум скачков тока, который возникает с алюминиевыми электролитическими конденсаторами, не появляется. Алюминиевые электролитические конденсаторы хороши, если вы не используете их в схемах, требующих высокой стабильности характеристик танталовых конденсаторов.

На фотографии слева показан танталовый конденсатор.
Значения емкости следующие слева:

0,33 Ф (35 В)
0,47 Ф (35 В)
10 Ф (35 В)

Символ «+» используется для обозначения положительного вывода компонента. На корпусе написано.




Керамические конденсаторы
Керамические конденсаторы изготовлены из таких материалов, как титанокислый барий, используемый в качестве диэлектрика. Внутри эти конденсаторы не выполнены в виде катушки, поэтому их можно использовать в высокочастотных приложениях.Как правило, они используются в цепях, которые пропускают высокочастотные сигналы на землю.
Эти конденсаторы имеют форму диска. Их емкость сравнительно невелика.

Конденсатор слева представляет собой конденсатор емкостью 100 пФ диаметром около 3 мм.
На конденсаторе справа напечатано число 103, поэтому 10 x 10 3 пФ становится 0,01 Ф. Диаметр диска составляет около 6 мм.
Керамические конденсаторы не имеют полярности.
Керамические конденсаторы не следует использовать в аналоговых цепях, так как они могут искажать сигнал.



Многослойные керамические конденсаторы

Многослойный керамический конденсатор имеет многослойный диэлектрик. Эти конденсаторы имеют небольшие размеры и хорошие температурные и частотные характеристики.
Сигналы прямоугольной формы, используемые в цифровых схемах, могут содержать сравнительно высокочастотную составляющую.
Этот конденсатор используется для обхода высокой частоты на землю.

На фотографии емкость компонента слева отображается как 104. Итак, емкость равна 10 х 10 4 пФ = 0.1 F. Толщина 2 мм, высота 3 мм, ширина 4 мм.
Конденсатор справа имеет емкость 103 (10 x 10 3 пФ = 0,01 Ф). Высота 4 мм, диаметр круглой части 2 мм.
Эти конденсаторы не поляризованы. То есть у них нет полярности.




Полистирольные пленочные конденсаторы
В этих устройствах в качестве диэлектрика используется полистироловая пленка. Конденсаторы этого типа не предназначены для использования в высокочастотных цепях, поскольку внутри они имеют конструкцию, напоминающую катушку.Они хорошо используются в схемах фильтров или схемах синхронизации, которые работают на частоте несколько сотен кГц или меньше.

Компонент, показанный слева, имеет красный цвет из-за медного листа, используемого для электрода. Серебряный цвет обусловлен использованием алюминиевой фольги в качестве электрода.

Устройство слева имеет высоту 10 мм, толщину 5 мм и номинал 100 пФ.
Устройство в середине имеет высоту 10 мм, толщину 5,7 мм и номинал 1000 пФ.
Устройство справа имеет высоту 24 мм, толщину 10 мм и номинал 10000 пФ.
Эти устройства не имеют полярности.




Электрические двухслойные конденсаторы (суперконденсаторы)

Это «суперконденсатор», который просто чудо.
Емкость 0,47 Ф (470 000 Ф).
Я не использовал этот конденсатор в реальной схеме.

Необходимо соблюдать осторожность при использовании конденсатора с такой большой емкостью в цепях электропитания и т. д. Выпрямитель в цепи может быть разрушен огромным выбросом тока при пустом конденсаторе.На короткое время конденсатор больше похож на короткое замыкание. Необходимо настроить цепь защиты.

Небольшой размер, несмотря на емкость. Физически диаметр 21 мм, высота 11 мм.
Необходимо соблюдать осторожность, поскольку эти устройства имеют полярность.



Пленочные полиэфирные конденсаторы
В этом конденсаторе в качестве диэлектрика используется тонкая полиэфирная пленка.
Они не отличаются высокой переносимостью, но дешевы и удобны. Их толерантность составляет от 5% до 10%.

Слева на фотографии
Емкость: 0,001 Ф (напечатано 001K)
[ширина 5 мм, высота 10 мм, толщина 2 мм]
Емкость: 0,1 Ф (напечатано 104K)
[ширина 10 мм , высота 11 мм, толщина 5 мм]
Емкость: 0,22 F (напечатано с .22K)
[ширина 13 мм, высота 18 мм, толщина 7 мм]

Необходимо соблюдать осторожность, поскольку разные производители используют разные методы для обозначения значений емкости.

Вот некоторые другие конденсаторы из полиэфирной пленки.

Начиная слева
Емкость: 0,0047 Ф (напечатано 472K)
[ширина 4 мм, высота 6 мм, толщина 2 мм]
Емкость: 0,0068 Ф (напечатано 682K)
[ширина 4 мм, высота 6 мм, толщина 2 мм]
Емкость: 0,47 Ф (напечатано 474К)
[ширина 11 мм, высота 14 мм, толщина 7 мм]

Эти конденсаторы не имеют полярности.



Полипропиленовые конденсаторы
Этот конденсатор используется, когда требуется более высокий допуск, чем у полиэфирных конденсаторов.В качестве диэлектрика используется полипропиленовая пленка. Говорят, что в этих устройствах почти не меняется емкость, если они используются на частотах 100 кГц и меньше.
Изображенные конденсаторы имеют допуск 1%.

Слева на фотографии
Емкость: 0,01 Ф (напечатано 103Ф)
[ширина 7мм, высота 7мм, толщина 3мм]
Емкость: 0,022Ф (напечатано 223Ф)
[ширина 7мм, высота 10мм , толщина 4 мм]
Емкость: 0,1 Ф (напечатано 104Ф)
[ширина 9 мм, высота 11 мм, толщина 5 мм]

Когда я измерил емкость 0.01 F на имеющемся у меня измерителе погрешность составила +0,2%.

Эти конденсаторы не имеют полярности.



Слюдяные конденсаторы

Эти конденсаторы используют слюду в качестве диэлектрика. Слюдяные конденсаторы обладают хорошей стабильностью, поскольку их температурный коэффициент мал. Поскольку их частотная характеристика превосходна, они используются для резонансных цепей и высокочастотных фильтров. Кроме того, они имеют хорошую изоляцию, поэтому их можно использовать в цепях высокого напряжения. Он часто использовался для радиопередатчиков лампового типа и т. Д.Слюдяные конденсаторы
не имеют высоких значений емкости и могут быть относительно дорогими.

Справа изображены «слюдяные конденсаторы, погруженные в воду». Они могут работать до 500 вольт.
Емкость слева
Емкость: 47 пФ (напечатано 470 Дж)
[ширина 7 мм, высота 5 мм, толщина 4 мм]
Емкость: 220 пФ (напечатано 221 Дж)
[ширина 10 мм, высота 6 мм, толщина 4 мм]
Емкость: 1000 пФ (напечатано 102 Дж)
[ширина 14 мм, высота 9 мм, толщина 4 мм]

Эти конденсаторы не имеют полярности.



Металлизированные полиэфирные пленочные конденсаторы
Эти конденсаторы представляют собой разновидность полиэфирных пленочных конденсаторов. Поскольку их электроды тонкие, их можно миниатюризировать.

Слева на фотографии
Емкость: 0,001Ф (напечатано 1н. n означает нано:10 -9 )
Напряжение пробоя: 250В
[ширина 8мм, высота 6мм, толщина 2мм]
Емкость: 0,22 F (напечатано с u22)
Напряжение пробоя: 100 В
[ширина 8 мм, высота 6 мм, толщина 3 мм]
Емкость: 2.2F (напечатано с 2u2)
Напряжение пробоя: 100 В
[ширина 15 мм, высота 10 мм, толщина 8 мм]
Необходимо соблюдать осторожность, так как вывод компонента легко отламывается от этих конденсаторов. После того, как свинец оторвался, исправить это невозможно. Это должно быть отброшено.

Эти конденсаторы не имеют полярности.




Переменные конденсаторы

Переменные конденсаторы используются в основном для регулировки и т.п. частоты.

Слева на фотографии «триммер», в котором в качестве диэлектрика используется керамика.Рядом с ним справа находится тот, в котором в качестве диэлектрика используется полиэфирная пленка.
Изображенные компоненты предназначены для монтажа на печатной плате.

При регулировке емкости переменного конденсатора желательно соблюдать осторожность.
Один из выводов компонента подключен к регулировочному винту конденсатора. Это означает, что на номинал конденсатора может влиять емкость отвертки в вашей руке. Для регулировки этих компонентов лучше использовать специальную отвертку.

На верхней левой фотографии изображены переменные конденсаторы со следующими характеристиками:
Емкость: 20 пФ (3 пФ — 27 пФ измерено)
[Толщина 6 мм, высота 4,8 мм]
Они также разных цветов. Синий: 7 пФ (2–9), белый: 10 пФ (3–15), зеленый: 30 пФ (5–35), коричневый: 60 пФ (8–72).

На той же фотографии устройство справа имеет следующие характеристики:
Емкость: 30 пФ (5 пФ — 40 пФ измеренная)
[Ширина (длинная) 6,8 мм, ширина (короткая) 4.9 мм, а высота 5 мм]

Компоненты на фотографии справа используются для радиотюнеров и т. д. Они называются «вариконами», но это может быть только в Японии.
Переменный конденсатор слева на фотографии использует воздух в качестве диэлектрика. Он объединяет три независимых конденсатора.
У каждого менялась емкость 2пФ — 18пФ. При повороте оси регулировки емкости всех 3-х конденсаторов изменяются одновременно.
Физически устройство имеет глубину 29 мм, ширину и высоту по 17 мм.(Не включая регулировочный стержень.)
Существуют различные виды конденсаторов переменной емкости, выбираемые в соответствии с назначением, для которого они необходимы. Изображенные компоненты очень маленькие.

Справа на фотографии переменный конденсатор с полиэфирной пленкой в ​​качестве диэлектрика. Два независимых конденсатора объединены.
Емкость одной стороны изменяется от 12 пФ до 150 пФ, а другой стороны изменяется от 11 пФ до 70 пФ.
Физически он имеет глубину 11 мм, ширину и высоту 20 мм.(Не включая регулировочный стержень.)
Изображенное на изображении устройство также имеет небольшой подстроечный резистор, встроенный в каждый конденсатор, что позволяет выполнять точную настройку до 15 пФ.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

© 2011-2022 Компания "Кондиционеры"
