Как подобрать диаметр трубы для водопровода: Диаметр трубы для водопровода в частном доме: как рассчитать, пропускная способность

Содержание

Диаметр водопроводной трубы для частного дома: полипропилен

Водопровод в частном доме состоит из множества подключенных приборов и узлов, поэтому строение системы сложнее, чем в квартире. Напор и расход влаги зависят от диаметра труб, которые установили в загородном коттедже. Чтобы избежать аварийных ситуаций и обеспечить бесперебойную работу, надо правильно определить все параметры.

Что влияет на показатели

Выбор характеристик для оборудования в частном доме зависит от загруженности системы. На диаметр труб влияет напор в водопроводе. Чем выше показатель, тем больший размер надо использовать. Тоненькая струйка из крана станет результатом неподходящих параметров при слабом давлении. При превышении пропускной способности происходят прорывы и аварии.

Выбор диаметра труб зависит от типа водоснабжения. В частном доме возможны 2 вида подключений:

  • Магистральный. Жидкость к коттеджу поступает из центральной системы. Чтобы влага была у всех потребителей, параметры оборудования не должны превышать 32 мм.
  • Автономный. Влага идет в частный дом из скважины. Характеристики выбирают из особенностей эксплуатации здания.

На диаметр водопроводной трубы влияет количество точек забора. Потребление влаги в частном доме больше, чем в городской квартире. Если характеристики оборудования не подходят, то при открытии крана или включении стиральной машины снижается напор в остальных частях коттеджа.

Конструкция для загородного домаИсточник 1-teplodom.ru

Диаметр трубы зависит от длины водопровода. В протяженной системе ставят крупные элементы. Если на даче параметры не превышают 10 м, то достаточно трубок до 20 мм. В многоэтажном коттедже метраж оборудования достигает 30-50 м, поэтому толщина элементов варьируется в пределах 25-50 мм.

На диаметр трубы влияет и сложность водопровода. Каждый изгиб уменьшает давление в системе. При одновременной работе стиральной машины и душа напор снижается во всей конструкции.

Специалисты рекомендуют брать проводящие элементы с запасом, предупреждая возможные проблемы.

Диаметр труб водопровода в доме частном зависит от количества, вида и сечения всех подключенных компонентов. Монтаж насосного оборудования, счетчиков и арматуры сужает путь жидкости. Чем больше объектов в системе, тем сильнее гидропотери. Для нейтрализации проблемы специалисты рекомендуют стараться уменьшить число узлов.

Что влияет на диаметр Источник trubyda.ru

Диаметр и толщина стенок труб зависят от цели использования. Для холодного водоснабжения параметры пластиковых моделей варьируются от 1,9 до 5,8 мм. Для горячего показания бывают от 3,4 до 10,5 мм.

Характеристики в паспорте состоят из внешней (наружной) окружности и внутренней величины.

Производители водопроводных труб часто диаметр указывают в дюймах, параметры которых в традиционной метрической системе равны 25,4 мм. Иногда на упаковке сечение пишут с наклонной линией. Первая цифра отвечает за наружные характеристики, второй – толщина стенок. Внутренний размер определяют вычислением.


Что важно учитывать при выборе водопроводных труб для дома

Виды труб

Функционирование водопровода в доме частном отличается от работы в многоэтажке. Пропускающие детали должны быть прочными, переносить перепады давления и не разгерметизироваться при предельной температуре. Эксплуатационные характеристики зависят от материала, из которого созданы трубы.

Стальные

Металлический сплав высокой прочности применяют для холодного и горячего водопровода. Из-за низкой и устойчивости к механическим повреждениям стоимости стальные конструкции пользуются популярностью среди владельцев загородных домов. При правильном уходе трубы прослужат до 50 лет.

К минусам материала относят плохую устойчивость к коррозии. Современные модели защищают от разрушения цинковым покрытием, которое стирается со временем. Из-за плохого качества влаги внутренние поверхности водовода зарастают, поэтому снижается способность пропускная. Чтобы минимизировать потери, периодически систему надо прочищать.

Модели из металлического сплаваИсточник tiu.ru

Герметичный водовод не получить без профессионального вмешательства. Монтаж стальных труб осуществляют при помощи сварки или резьбовых соединений. У металлического сплава высокая электропроводность, поэтому при ошибках установки вода станет быть током.

Водопроводные трубы из нержавейки за счет хромирования выглядят эффектно. Прочные конструкции подходят для холодного и горячего снабжения. Из-за толстых стенок детали выдерживают давление и разную температуру. Минус модели в высокой стоимости.

Металлические варианты с блестящим напылениемИсточник pipes-shop. ru

Металлопластиковые

Водопроводные трубы состоят из алюминиевой сердцевины, с обеих сторон которой расположили слои пластика. Металлическая фольга обеспечивает прочность, синтетическое покрытие добавляет легкость, устойчивость к зарастанию и коррозии. Монтаж осуществляют при помощи муфт и ключа.

Прочные модели из алюминия и пластикаИсточник africa.zen.yandex.com

Металлопластиковые трубы выдерживают 10 атмосфер при температуре до 90 С. При нормальном напряжении конструкция не боится кипятка до 110 С. В системе холодного водоснабжения оборудование без проблем функционирует при 25 атм. У элементов плохая прочность в участках соединения, поэтому придется периодически подтягивать детали.

Медные

Устойчивый к деформации материал не боится внутренних перепадов напряжения (до 200 атмосфер). При минимальном уходе сырье прослужит 70 лет, во время эксплуатации не зарастает и устойчиво к коррозии. При соприкосновении к хлору не образовывает опасных химических соединений. В медных трубах погибают бактерии.

Водопровод из металлических деталей собирают посредством сварки. Не всегда в магазинах можно найти монтажную фурнитуру для дорогой меди. Из-за низкой устойчивости к механическим повреждениям (удары, падения) конструкция легко лопается.

Бронзовые виды для водыИсточник metromet.ru

Полиэтиленовые

Практичные пластиковые детали низкого давления подходят для холодной воды. Из полиэтилена можно полностью собрать водопровод для частного дома. Материал применяют как для центрального снабжения, так и при транспортировке из колодца. Сырье не боится морозов, поэтому замерзшие трубы не лопнут.

Пластиковый водопровод для коттеджаИсточник twimg.com

Для горячего водопровода используют сшитые полиэтиленовые модели. Для увеличения герметичности при монтаже дополнительно применяют резинки-уплотнители. Водопровод не зарастает, не разрушается от коррозии и прослужит 20-25 лет. В зависимости от вида, конструкции выдерживают от 4 до 10 атмосфер.


Как спрятать трубы отопления в частном доме, соблюдая технику безопасности

Полипропиленовые

Идеальное решение при создании водопровода в частном доме. Для холодной воды используют неармированные модели, для горячей – армированные. Усиливают конструкцию стекловолокном или алюминием. Полипропиленовые трубы соединяют в систему при помощи сварочного оборудования для пластика.

Синтетические водопроводные трубы для домаИсточник metalscrap.org.ua

Модели не боятся коррозии, механических повреждений. В зависимости от вида детали выдерживают давление от 10 до 20 атмосфер. При правильной установке водопровод прослужит 45-50 лет. При замерзании воды детали не лопнут. Элементы из пластика запрещено использовать в пожароопасных помещениях.

Поливинилхлоридные

Трубы из ПВХ подходят для холодного снабжения. Компоненты лучше применять для подводки жидкости к частному дому от источника или центральной системы. Материал устойчив к агрессивным средам, коррозии и зарастанию.

При правильном монтаже поливинилхлоридные трубы не текут. Сырье боится высоких температур. При соблюдении требований эксплуатации прослужат 50 лет. Конструкция выдержит скачки давления до 16 атмосфер и горячую воду до +60 С.

Трубы из ПВХ для коттеджаИсточник first-technology.net

Как определить диаметр

Чтобы выбрать правильные параметры труб в водопроводе, надо рассчитать пропускные способности оборудования. При постоянном напоре и маленьком сечении давление в системе будет высоким. Эксплуатация на пределе возможностей снижает надежность элементов, что приведет к аварии.

Внутри дома

Для водопровода используют трубы, диаметр которых варьируется от 16 до 100 мм.

Из-за низкого запаса прочности модели с показателем от 63 мм и выше для загородного дома применяют редко. Конструкции не выдерживают давления проходящей жидкости, что провоцирует появление трещин на поверхности.

Для работы с бытовыми приборами устанавливают трубы, диаметр которых от 16 до 32 мм. Для техники рекомендуют ставить элементы с сечением в 25 мм, для душа, умывальников и ванных – 32 мм. При обустройстве внутренней канализации отдают предпочтение моделям с параметрами в 50 мм. Для сливов из стиральной или посудомоечной машины достаточно 40 мм.

Пропускная способность труб зависит от количества водозаборных точек и расхода жидкости внутри коттеджа. Через кран в мойке проходит до 5 л в минуту. При прохождении 25-30 л достаточно сечения в 25 мм. В строении с 10 смесителями показатель увеличивается до 50 л/мин, поэтому подойдет диаметр в 32 мм.


Как убрать конденсат на трубах холодной воды Как выбрать диаметр для коттеджаИсточник oboiman.
ru

На параметры труб влияет не только количество заборных точек, но и этажность. Если на первом ярусе расположен один санузел и умывальник, то в разводке используют сечение в 20 мм. При увеличении нагрузки до двух туалетов в здании уместно установить стояк на 25 мм, от которого идут отрезки по 20 мм.

В двух- и трехэтажном загородном коттедже монтируют основную трубу с диаметром в 32 мм. От главного элемента пускают боковую разводку с 20 мм. Если в частном доме количество уровней больше 4, то параметры стояка варьируются в пределах 40-50 мм. Точный параметр зависит от числа заборных точек и приборов.

Вне коттеджа

Жидкость к дому от центрального водопровода или от скважины поступает по трубам, внутренний параметр которых 32 мм. При уменьшении характеристик снижается пропускная способность. Если в коттедже будет много точек забора, то на все устройства давления может не хватить. Модели с увеличенным диаметром при магистральной врезке запрещены.

В частном доме с индивидуальным водоснабжением жидкость из скважины поставляют при помощи электрического насоса. Вода к оборудованию поступает через трубы низкого давления. Выходные детали техники работают с диаметрами 25 и 32 мм. Запрещено использовать компоненты, характеристики которых шире, чем у прибора.

Схема разводки

Выбор параметров труб зависит от типа водопроводной сети. При последовательном (тройниковом) соединении все точки водозабора устанавливают один за другим. Из-за небольшого количества узловых деталей метод позволяет экономить расходы на материалы.

При одновременном включении из-за слабого давления к удаленному компоненту будет поступать мало жидкости. Чтобы нейтрализовать проблему, нужно правильно подобрать диаметр трубы. Рекомендуют брать элементы, параметры которых меньше магистральной системы на шаг. Прием помогает повысить напор в отводных конструкциях.

Тройниковая разводка трубИсточник posudachimodache.ru

Коллекторная схема разводки позволяет параллельно подключить к источнику или магистрали несколько водозаборных точек. Для каждого прибора собирают индивидуальную линию с вентилем. Давление остается стабильным при одновременной эксплуатации.

При выборе диаметра труб отталкиваются от длины деталей и особенностей магистрали. Монтаж коллекторной схемы расходует больше материалов. Пропускная способность правильно разработанного водопровода не подчиняется количеству изгибов и подключенных приборов.

Коллекторная схема разводки Источник myosu.ru
Пайка медных труб: общие сведения, способы и технология выполнения работ

Заключение

Параметры водопроводных труб зависят от числа заборных точек, этажности загородного дома и сложности внутренней системы. На диаметр элементов влияет протяженность конструкции и схема разводки. Правильно подобранные характеристики обеспечат бесперебойное поступление жидкости в коттедже.

Как подобрать диаметр трубы водостока для водосточной системы

Система водостока – необходимый элемент любого здания, призванный защитить фасад и фундамент сооружения от неблагоприятного воздействия осадков. Сегодня в продаже имеется широкий ассортимент водосточных систем, существенно различающихся как материалом изготовления и геометрическими размерами, так и дизайном и цветом.

В этой статье мы расскажем, как можно самостоятельно подобрать размер пластикового водостока фирмы Bryza. Продукция этой компании изготавливается из поливинилхлорида (так же известного как ПВХ), отличается высокими техническими и эксплуатационными характеристиками, современным внешним видом и доступной стоимостью.

Стандартные размеры трубы водостока – 3 или 4 м.Такими же по длине выпускаются желоба. Диаметр труб может быть 63, 90, 110 мм. Размеры желоба водостока составляют 75, 100, 125, 150 мм. Это оптимальные параметры для системы водостока большинства загородных домов, магазинов, кафе или других коммерческих построек.

Как определяется размер водостока

Ключевая функция любой водосточной системы – эффективно удалять воду с кровли здания во время осадков, не допуская размывания фундамента и намокания фасада. Если сделать размер элементов водостока меньше необходимого значения, во время сильного дождя некоторая часть воды все же будет попадать на важные конструктивные элементы здания. Что недопустимо.

В противном случае, если взять размеры труб водостока значительно больше требуемого значения, получится существенное удорожание стоимости всей системы. Кроме того, желоба и трубы большего диаметра сложнее монтировать, и они сильнее влияют на внешний вид здания, внося искажения в замысел архитектора или дизайнера.

Какие же факторы влияют на подбор размеров желобов и труб водостока? Перечислим их:

  • во-первых, площадь кровли – чем она больше, тем потребуются более крупные элементы системы;

  • во-вторых, климатические особенности региона – то есть, какой максимальный объем осадков выпадает в данной местности за определенный период времени;

  • в-третьих, архитектурные и конструктивные особенности кровли – здесь играет роль конфигурация, уклон, используемые материалы;

  • в-четвертых, количество точек сбора осадков и их расположение.

В настоящее время существуют точные нормативы, которые помогают спроектировать оптимальную водосточную систему в каждом конкретном регионе нашей страны. Наибольшим доверием у специалистов пользуется ГОСТ 7623. Если не вдаваться в подробности, его основные положения, помогающие определить требуемый размер пластикового водостока, можно описать следующими рекомендациями:

  • наружные водосточные системы предназначены для кровли с уклоном не менее 15° – в противном случае необходимо обустраивать внутренний водосток;

  • расстояние между двумя соседними водосточными трубами не должно превышать 10 м;

  • на каждый квадратный метр площади поверхности кровли должно приходиться не менее 1,5 квадратных сантиметров площади сечения водосточной трубы;

  • уклон желобов водосточной системы должен быть не менее 2°.

Воспользовавшись этими рекомендациями, попытаемся рассчитать диаметр труб водостока для симметричной двускатной кровли общей площадью 240 кв. м:

  • на один скат, таким образом, приходится 120 кв. м;

  • рассчитаем площадь сечения трубы: 120/1,5=80 кв. см;

  • из формулы площади окружности S=πr² мы можем вывести диаметр нужной нам трубы D=101 мм;

следовательно, для эффективного стока воды нам потребуется труба Bryza диаметром 110 мм.нов, кафе или других коммерческих построек.


Подсчет необходимого количества элементов водосточной системы

Определение размеров трубы водостока – это только первый шаг для создания эффективной системы отвода воды с кровли строения. Как правило, современный пластиковый водосток включает в себя множество различных элементов:

  • желоба, которые служат для сбора осадков, стекающих с кровли;

  • сливные воронки, которые устанавливаются в желоб и отводят скопившуюся там воду дальше в трубы;

  • водосточные трубы – устанавливаются вертикально, необходимы для дальнейшего отвода осадков в ливневую канализацию;

  • внешние и внутренние углы желобов, которые позволяют монтировать водосток по периметру сложной по геометрии кровли;

  • крепежные элементы: крюки для удержания желобов, хомуты для фиксации водопроводных труб;

  • колена, тройники, соединители труб, заглушки и т. д.

Перед тем, как осуществлять детальный подсчет нужного количества тех или иных элементов водосточной системы, следует проанализировать особенности кровли. Для обычных двускатных кровель водосток состоит из двух отдельных, не связанных между собой, частей. В этом случае выполнить подсчет не составляет большого труда. В зависимости от длины кровли подбирается нужное количество желобов. Для небольшого по площади строения достаточно установить одну водосточную трубу, для более крупного здания – лучше взять две.

В случае вальмовой кровли требуется большее количество элементов, так как необходимо обустроить водосток по всему периметру. Еще сложнее дело обстоит с кровлей сложной конфигурации. Здесь предстоит тщательный анализ геометрии фасадов и подбор большого числа деталей: внешних и внутренних углов, соединительных и крепежных элементов.

Если вы боитесь ошибиться при расчете системы водостока своего дома и подборе необходимых элементов, вы всегда можете рассчитывать на квалифицированную помощь наших сотрудников. Они обладают большими знаниями в этой области и с радостью вам подскажут необходимые сведения.

Полипропиленовые трубы: какой диаметр выбрать

Разновидности полипропиленовых труб

ППР трубы классифицируют по исходному сырью:

  • PPR – Изготавливают из статического сополимера пенопропилена. Готовое изделие устойчиво к перепадам температуры, а также механическим воздействиям, поэтому они более пригодны для водопроводных, отопительных и канализационных систем. Диаметр колеблется от 20 до 110 мм;
  • PPH – Для повышения прочности изделий к полипропилену добавляют антистатики, антипирены и нуклеаторы. Трубы с большим диаметром используют при монтаже наружной водопроводной, дренажной и вентиляционной системы. Для систем отопления данная разновидность не подходит;
  • PPB (блок-сополимер) – Сырье состоит из блоков микромолекул полимера различного состава, которые выстроены в нужном порядке. Изделия получаются стойкими к механическим воздействиям, в связи с этим их широко используют для теплых полов или систем ХВС;
  • PPs (полифенилсульфид)Полимер высокого качества, который имеет особое строение молекул. Материал долговечный, прочный, стойкий к высоким температурам и нагрузкам. Область применения – Холодное водоснабжение и ГВС, вентиляционные и отопительные системы. Диаметр колеблется от 20 до 1200 мм.

Разные диаметры и что к ним подключать

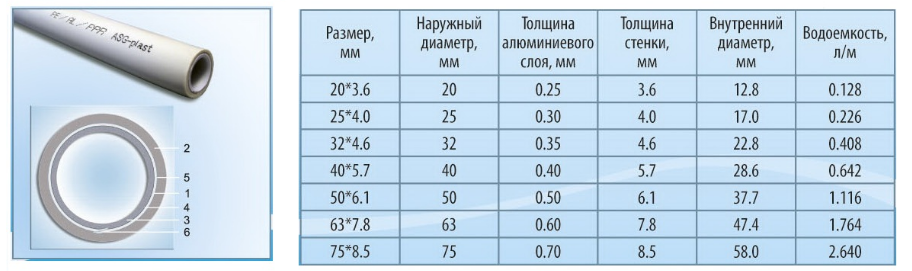

Полипропиленовые трубы имеют следующие наружные диаметры:

  • 20 – Допускается подключать один радиатор или до 5 штук радиаторов с максимальной мощностью до 7 кВт;
  • 25  – Возможно подключение нескольких радиаторов, но не более 8 штук с тепловой мощностью до 11 кВт;
  • 32 – В зависимости от мощности, при таком параметре можно подключить один этаж или весь жилой дом, но, как правило, не более 12 радиаторов отопления с мощностью до 19 кВт в сумме;
  • 40 – Подключение всего дома, 20 радиаторов с мощностью до 30 кВт.

Выбор трубы по давлению

  • PN10 – допустимое рабочее давление 10 бар. Используют при монтаже холодного водоснабжения
  • PN20 – Предельно допустимое рабочее давление 20 бар. Подходящий вариант, чтобы подвести холодное и горячее водоснабжение с нагреванием до температуры 80 С.
  • PN25 – Допустимое рабочее давление не более 25 бар. Используется армированный полипропилен. Оптимально подойдет для устройства ГВС, отопительной системы с температурой теплоносителя до 95 С. Изделие выполнено в несколько слоев, что повышает стойкость к высоким температурам.

От чего еще зависит выбор диаметра

Диаметр выбирается исходя из тепловой нагрузки в системе отопления или от количества подключенных точек водоразбора в системах ХВС и ГВС, давления.

Обычно для основной трубы используют величину сечения в 32 мм. Для подводов к приборам берут изделия с D 20-25 мм. Исходя из толщины стенок трубы, определяется внутренний диаметр.

Для систем ХВС и ГВС обычно используют трубопроводы с D 20-25 мм. Для стояков оптимально использовать D 32-40 мм.

Внутренний диаметр определяется исходя из потребностей конкретной системы. На это влияет ряд факторов:

  • Давление во всей системе;
  • Наличие и количество отводов и стыковочных мест;
  • Какое использовалось сырье при производстве полипропиленовых трубок;
  • Длина трубопровода

При выборе нужно учитывать множество моментов – в какой системе будут использоваться трубы и какое в ней рабочее давление. Например, трубы для системы отопления и для ХВС будут отличаться.

Как правильно выбрать диаметр для магистрали

С особой ответственностью нужно подбирать сечение ППР трубам, которые будут устанавливаться в многоквартирных домах. Каким будет диаметр, зависит от потребления воды и рассчитывается на этапе проектирования дома.

Обычно в зданиях с большим количеством квартир используют:

  • В домах с 5 этажами для стояков оптимальный d 32 мм;
  • Для разводки внутри квартир подходит d 20 мм;
  • Для стояков в зданиях с 9 и более этажностью используют d 40 или 50 мм.

В квартирах или частных домах точно рассчитывать величину сечения не требуется. Она рассчитывается исходя из длины трубопровода:

  • Если длина трубопровода до 10 м, следует брать величину 20 мм;
  • При длине, колеблющейся между 10 и 20 м, оптимально 25 мм;
  • Если длина более 30 метров, то 32 мм.

Трубы диаметром более 32 миллиметров принято использовать в монтаже стояков.

Какое количество тепла должен раздавать трубопровод

Например, стоит многоквартирный дом площадью 250 кв метров, который постоянно отапливается и зимой теряет тепло по 1 кВт мощности с каждой площади в 10 кв метров. Чтобы обогреть дом, используют максимальную мощность 25 кВт.

В этом доме применяется двухтрубная система отопления. По одной трубе транспортируется горячий теплоноситель, по другой охлажденный теплоноситель подается в котельную. К трубам подключены радиаторы.

От котла до межэтажного коллектора подается тепловая мощность 25 кВт. Магистральные трубы в данном случае нужно использовать с внутренним размером сечения от 26,6 миллиметров. Это нужно для того чтобы скорость теплоносителя составляла не более 0,6 м/c. Таким образом, подойдет полипропиленовая трубка с наружным диаметром 40 мм.

От коллектора к первому этажу поступает тепловая мощность 15 кВт. Скорость передвижения теплоносителя будет меньше 0,6 м/с. Поэтому внутренний диаметр будет составлять 21,2 мм. Таким образом, оптимальный наружный диаметр в конкретном случае будет ровняться 32 мм.

Как правило, для любых радиаторов с мощностью не более 2 кВт монтируют трубы с наружным d 20 мм.

Из всего сказанного можно сделать вывод, что выбор диаметра не такое уж сложное занятие. Выбирать приходится из стандартных размеров. В системах, где насчитывается около 10 радиаторов, обычно устанавливают полипропиленовые трубки с наружным диаметром 25 на площадь одного крыла, 20 на радиатор и 32 на магистральные трубы.

Чтобы купить полипропиленовые трубы подходящего диаметра, перейдите в каталог продукции, разделы канализации и водоснабжения.

Подбор трубы ПНД для водоснабжения

Интернет-магазин «Водомастер.ру» ценит доверие своих клиентов и заботится о сохранении их личных (персональных) данных в тайне от мошенников и третьих лиц. Политика конфиденциальности разработана для того, чтобы личная информация, предоставленная пользователями, были защищены от доступа третьих лиц.

Основная цель сбора личных (персональных) данных – обеспечение надлежащей защиты информации о Пользователе, в т.ч. его персональных данных от несанкционированного доступа и разглашения третьим лицам, улучшение качества обслуживания и эффективности взаимодействия с клиентом.

1. ОСНОВНЫЕ ПОНЯТИЯ

Сайт – интернет магазин «Водомастер.ру», расположенный в сети Интернет по адресу: vodomaster.ru

Пользователь – физическое или юридическое лицо, разместившее свою персональную информацию посредством любой Формы обратной связи на сайте с последующей целью передачи данных Администрации Сайта.

Форма обратной связи – специальная форма, где Пользователь размещает свою персональную информацию с целью передачи данных Администрации Сайта.

Аккаунт пользователя (Аккаунт) – учетная запись Пользователя позволяющая идентифицировать (авторизовать) Пользователя посредством уникального логина и пароля. Логин и пароль для доступа к Аккаунту определяются Пользователем самостоятельно при регистрации.

2. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Настоящая Политика в отношении обработки персональных данных (далее – «Политика») подготовлена в соответствии с п. 2 ч .1 ст. 18.1 Федерального закона Российской Федерации «О персональных данных» №152-ФЗ от 27 июля 2006 года (далее – «Закон») и описывает методы использования и хранения интернет-магазином «Водомастер.ру» конфиденциальной информации пользователей, посещающих сайт vodomaster.ru.

2.2. Предоставляя интернет-магазину «Водомастер.ру» информацию частного характера через Сайт, Пользователь свободно, своей волей дает согласие на передачу, использование и раскрытие его персональных данных согласно условиям настоящей Политики конфиденциальности.

2.3. Настоящая Политика конфиденциальности применяется только в отношении информации частного характера, полученной через Сайт. Информация частного характера – это информация, позволяющая при ее использовании отдельно или в комбинации с другой доступной интернет-магазину информацией идентифицировать персональные данные клиента.

2.4. На сайте vodomaster.ru могут иметься ссылки, позволяющие перейти на другие сайты. Интернет-магазин не несет ответственности за сведения, публикуемые на этих сайтах, и предоставляет ссылки на них только в целях обеспечения удобства пользователей. При этом действие настоящей Политики не распространяется на иные сайты. Пользователям, переходящим по ссылкам на другие сайты, рекомендуется ознакомиться с политикой конфиденциальности, размещенной на таких сайтах.

3. УСЛОВИЯ, ЦЕЛИ СБОРА И ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ ПОЛЬЗОВАТЕЛЕЙ

3.1. Персональные данные Пользователя такие как: имя, фамилия, отчество, e-mail, телефон, адрес доставки, skype и др., передаются Пользователем Администрации Сайта с согласия Пользователя.

3.2. Передача персональных данных Пользователем через любую размещенную на сайте Форму обратной связи, в том числе через корзину заказов, означает согласие Пользователя на передачу его персональных данных.

3.3. Предоставляя свои персональные данные, Пользователь соглашается на их обработку (вплоть до отзыва Пользователем своего согласия на обработку его персональных данных), в целях исполнения интернет-магазином своих обязательств перед клиентом, продажи товаров и предоставления услуг, предоставления справочной информации, а также в целях продвижения товаров, работ и услуг, а также соглашается на получение сообщений рекламно-информационного характера и сервисных сообщений.

3.4. Основными целями сбора информации о Пользователе являются принятие, обработка и доставка заказа, осуществление обратной связи с клиентом, предоставление технической поддержки продаж, оповещение об изменениях в работе Сайта, предоставление, с согласия клиента, предложений и информации об акциях, поступлениях новинок, рекламных рассылок; регистрация Пользователя на Сайте (создание Аккаунта).

3.5. Регистрация Пользователя на сайте vodomaster.ru не является обязательной и осуществляется Пользователем на добровольной основе.

3.6. Интернет-магазин не несет ответственности за сведения, предоставленные Клиентом на Сайте в общедоступной форме.

4. ОБРАБОТКА, ХРАНЕНИЕ И ЗАЩИТА ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЕЙ САЙТА

4.1. Администрация Сайта осуществляет обработку информации о Пользователе, в т.ч. его персональных данных, таких как: имя, фамилия, отчество, e-mail, телефон, skype и др., а также дополнительной информации о Пользователе, предоставляемой им по своему желанию: организация, город, должность, и др.

4.2. Интернет-магазин вправе использовать технологию «cookies». «Cookies» не содержат конфиденциальную информацию и не передаются третьим лицам.

4.3. Интернет-магазин получает информацию об ip-адресе Пользователя сайта vodomaster.ru и сведения о том, по ссылке с какого интернет-сайта он пришел. Данная информация не используется для установления личности Пользователя.

4.4. При обработке персональных данных пользователей интернет-магазин придерживается следующих принципов:

  • Обработка информации осуществляется на законной и справедливой основе;
  • Информация не раскрываются третьим лицам и не распространяются без согласия субъекта Данных, за исключением случаев, требующих раскрытия информации по запросу уполномоченных государственных органов, судопроизводства;
  • Определение конкретных законных целей до начала обработки (в т.ч. сбора) информации;
  • Ведется сбор только той информации, которая является необходимой и достаточной для заявленной цели обработки;
  • Обработка информации ограничивается достижением конкретных, заранее определенных и законных целей;

4. 5. Персональная информация о Пользователе хранятся на электронном носителе сайта бессрочно.

4.6. Персональная информация о Пользователе уничтожается при желании самого Пользователя на основании его официального обращения, либо по инициативе администратора Сайта без объяснения причин, путём удаления информации, размещённой Пользователем.

4.7. Обращение об удалении личной информации, направляемое Пользователем, должно содержать следующую информацию:

для физического лица:

  • номер основного документа, удостоверяющего личность Пользователя или его представителя;
  • сведения о дате выдачи указанного документа и выдавшем его органе;
  • дату регистрации через Форму обратной связи;
  • текст обращения в свободной форме;
  • подпись Пользователя или его представителя.

для юридического лица:

  • запрос в свободной форме на фирменном бланке;
  • дата регистрации через Форму обратной связи;
  • запрос должен быть подписан уполномоченным лицом с приложением документов, подтверждающих полномочия лица.

4.8. Интернет-магазин обязуется рассмотреть и направить ответ на поступившее обращение Пользователя в течение 30 дней с момента поступления обращения.

4.9. Интернет-магазин реализует мероприятия по защите личных (персональных) данных Пользователей в следующих направлениях:

  • предотвращение утечки информации, содержащей личные (персональные) данные, по техническим каналам связи и иными способами;
  • предотвращение несанкционированного доступа к информации, содержащей личные (персональные) данные, специальных воздействий на такую информацию (носителей информации) в целях ее добывания, уничтожения, искажения и блокирования доступа к ней;
  • защита от вредоносных программ;
  • обнаружение вторжений и компьютерных атак.

5. ПЕРЕДАЧА ПЕРСОНАЛЬНЫХ ДАННЫХ

5.1. Интернет-магазин «Водомастер.ру» не сообщает третьим лицам личную (персональную) информацию о Пользователях Сайта, кроме случаев, предписанных Федеральным законом от 27.07.2006 г. № 152-ФЗ «О персональных данных», или когда клиент добровольно соглашается на передачу информации.

5.2. Условия, при которых интернет-магазин «Водомастер.ру» может предоставить информацию частного характера из своих баз данных сторонним третьим лицам:

  • в целях удовлетворения требований, запросов или распоряжения суда;
  • в целях сотрудничества с правоохранительными, следственными или другими государственными органами. При этом интернет-магазин оставляет за собой право сообщать в государственные органы о любой противоправной деятельности без уведомления Пользователя об этом;
  • в целях предотвращения или расследования предполагаемого правонарушения, например, мошенничества или кражи идентификационных данных;

5.3. Интернет-магазин имеет право использовать другие компании и частных лиц для выполнения определенных видов работ, например: доставка посылок, почты и сообщений по электронной почте, удаление дублированной информации из списков клиентов, анализ данных, предоставление маркетинговых услуг, обработка платежей по кредитным картам. Эти юридические/физические лица имеют доступ к личной информации пользователей, только когда это необходимо для выполнения их функций. Данная информация не может быть использована ими в других целях.

6. БЕЗОПАСНОСТЬ БАНКОВСКИХ КАРТ

6.1 При оплате заказов в интернет-магазине «Водомастер.ру» с помощью кредитных карт все операции с ними проходят на стороне банков в специальных защищенных режимах. Никакая конфиденциальная информация о банковских картах, кроме уведомления о произведенном платеже, в интернет-магазин не передается и передана быть не может.

7. ВНЕСЕНИЕ ИЗМЕНЕНИЙ И ДОПОЛНЕНИЙ

7.1. Все изменения положений или условий политики использования личной информации будут отражены в этом документе. Интернет-магазин «Водомастер.ру» оставляет за собой право вносить изменения в те или иные разделы данного документа в любое время без предварительного уведомления, разместив обновленную версию настоящей Политики конфиденциальности на Сайте.

труба диаметр выбрать проектирование

Стационарная подача воды может выполняться с помощью распределительного трубопровода (пластиковые), качественной трубы, при этом можно воспользоваться шлангами, трубами для полива, в чем огород нуждается, или приусадебного участка. Если речь заходит о капельном поливе, то необходимо быть максимально внимательными при работе. Выбрать правильный диаметр отверстия в трубе для капельного полива — первый этап на пути создания качественной и эффективной поливной системы.

Какой диаметр для полива выбрать — зависит от хозяев участка, так как такие нюансы должны учитываться индивидуально, дача — это изюминка. Капельный полив лучше организовать при диаметре трубы 400 мм, но для более тонкой трубы неудобно использовать ленту и раздаточные краны.

Скорость потока.

Главное правило при проектировании водопроводов — не привышать скорость потока 1,5 м/с, т.к. свыше этой скорости начинаются негативные процессы. Свыше этого порога скорости сопротивление начинает нарастать лавинообразно и после него любое повышение мощности насоса становится бесполезным. В физике называют такое течение, где резко возрастает сопротивление — ТУРБУЛЕННЫМ, а нормальное течение воды — ЛАМИНАРНЫМ.

Итак, практическим опытным путем вывели, что максимальная скорость потока в трубах из пластика не должна привышать 1,5 м/с,

Расход воды.

Эксперементальным путем для каждого типа трубы получены значения максимальных расходов воды свыше которых начинается турбулентное течение воды.

Для летних водопроводов принято использовать ПНД трубы (Полиэтилен Низкого Давления)

ПНД труба имеет следующий сортамент : 16, 20, 25, 32, 40 ,50, 63, 90, 110 мм и далее
Для большинства систем автополива частных территорий с площадью до 50 соток используется труба до 50-го размера. Для парков и гольф-полей до 90 мм.

Значения максимальных потоков для труб ПНД сведены в таблицу

Таблица предельных расходов для ПНД



Более подробно здесь

 https://polivtec.ru/blog/kak-proektirovat-sistemu-avtomaticheskogo-poliva

.

Как рассчитать диаметр труб для отопления

Занимаясь базовыми вопросами при осуществлении ремонта или строительства частного лома или квартиры, следует уделять им должное внимание, не допуская ошибок. Так, при проектировании системы отопления следует рассчитать диаметр труб и их вид.

Одноконтурная схема — устройство и принцип действия

Как работает отопление с одним контуром трубной разводки:

  1. Теплогенератор нагревает рабочую жидкость, и направляет ее в трубопровод системы отопления;
  2. По трубам теплоноситель подается в батареи, регистры или радиаторы;
  3. Рабочая жидкость протекает по радиаторам последовательно из первого во второй, из второго в третий, и т.д., пока из последнего радиатора снова не попадет в котел;
  4. После подогрева остывшей жидкости в котле теплоноситель снова направляется в систему отопления.

Устроенная по такой схеме однотрубная система отопления практически вечная, если переток воды по трубам организован по принципу гравитации – без насоса. В системе с естественной циркуляцией теплоносителя для работы системы необходимо только соблюдать некоторый уклон труб, и отопление будет работать в абсолютно автономном режиме. Если собирается принудительная магистральная система отопления частного дома своими руками, то в нее включается циркуляционный насос.

Разница между этими двумя вариантами огромная: в первом случае поток рабочей жидкости будет медленным, нужно тщательно соблюдать все уклоны и повороты, необходимо размещать расширительный резервуар только в самой высокой точке системы, но такая схема работает самостоятельно и не требует электричества, контроля и регулировок. При работе насоса работа отопления упрощается: схема разводки может быть любой, так как насос протолкнет воду по любым лабиринтам, а расширительный бак можно врезать в трубу и закрытого типа, что позволяет устанавливать его в любой точке системы.

Самостоятельный монтаж однотрубной системы отопления с естественной циркуляцией часто реализуется по схеме с верхней трубной разводкой. Упрощенно такая схема подключения однотрубной системы отопления частного дома выглядит, как последовательное включение оборудования, начиная от котла и заканчивая крайним в разводке радиатором, причем все приборы должны располагаться один ниже другого, чтобы вода имела физическую возможность создавать направленный поток. Преимущество в таком плане однотрубного отопления – отсутствие зависимости от электричества, бесшумность и, как следствие, надежность.

Принудительная однотрубная разводка требует включения насоса в трубу обратной подачи рабочей жидкости – между последним радиатором и котлом. Так как жидкость движется принудительно, никаких уклонов соблюдать не нужно, а за стравливанием воздуха и другими параметрами системы может следить автоматика, которую при подведенном электричестве организовать несложно.

Принудительная закрытая или открытая однотрубная система отопления эффективнее работает с нижней трубной разводкой, когда подающая труба проходит по периметру всех обогревательных приборов по полу. Достоинства такой схемы – возможность скрытой разводки и отсутствие вертикальных трубных стояков.

Виды разводки систем отопления

Все системы могут быть одноконтурными, двухконтурными: первые предназначены исключительно для обогрева дома, вторые – для теплоснабжения и горячего водоснабжения.

ОДНОТРУБНАЯ РАЗВОДКА ОТОПЛЕНИЯ

ДВУХТРУБНАЯ РАЗВОДКА ОТОПЛЕНИЯ

Если устройство однотрубной системы нецелесообразно, применяют двухтрубную разводку. К каждому обогревательному прибору подводится две трубы: по первой поступает горячая вода, по второй – отводится уже остывший теплоноситель. При двухтрубном варианте схемы разводки отопления в частном доме бывают таких типов: 1). Звездообразная система. К каждой батарее подводится горячая вода и в это же время отводится уже остывшая. Во всех комнатах температура одинаковая. Есть возможность регулировки уровня температуры в отдельно взятой комнате. 2). Двухтрубная система «Шлейф». Обогревательные агрегаты соединяются параллельно. Батареи, которые расположены ближе к тепловому котлу, являются более теплыми.

КОЛЛЕКТОРНАЯ РАЗВОДКА ОТОПЛЕНИЯ

Коллекторная система – это разновидность двухтрубного варианта. К каждому обогревательному агрегату от коллектора подводится два трубопровода. Из минусов надо назвать высокую стоимость оборудования, необходимого для эффективной работы конструкции. Среди преимуществ – возможность регулирования уровня температуры в отдельно взятой комнате.

ЗАКЛЮЧЕНИЕ. Решая вопрос выбора схемы отопления, каждый потребитель должен определиться не только с ней и разводкой труб, но и с выбором котла, радиаторов, труб и запорной арматуры. Чаще всего правильный подбор составляющих дает эффективную рабочую систему, которая будет эксплуатироваться долго и экономично, не создавая больших проблем. В этом случае именно экономический фактор наиболее важен, хотя и комфортность проживания имеет значение.

Участникам нашей группы в Контакте, бесплатные консультации по подбору оборудования и скидки на товар 3%, при наличном расчете. На товары по акции скидка не действует!

Важность правильного расчета отопления

Рассчитывая систему отопления, следует уделить должное внимание снижению требуемых расходов энергии. Если схему построить неправильно, это грозит ее неэффективностью. При этом в помещении будет холодно, а потребление энергии будет большим.

Есть неправильное мнение, будто диаметр трубы нужно подбирать побольше, чем увеличить циркуляцию воды для достижения наивысшей передачи энергии. На самом деле, такой подход приведет к существенному снижению давления в системе, поэтому теплопередача от радиаторов будет минимальной, а дом или квартира будут холодными.

Для «квартирного» отопления расчет диаметра труб ведется, исходя из наличия общегородской тепловой магистрали. В частном же доме зачастую используется автономное отопление. Поэтому сечение будет зависеть от вида труб и выбранной схемы. Например, диаметр будет отличаться в системе с естественной циркуляцией жидкости, если добавить в нее циркуляционный насос.

Параметры труб

Внутренний размер труб – основной ее параметр при расчете системы отопления. От него зависит пропускная способность изделия. Однако без учета внешнего также не обойтись. Условный показатель – это округленное значение в дюймах. Маркировка осуществляется в долях или целыми числами. Помните, что в одном дюйме 25,4 миллиметра. При этом существует разная система измерений, которая отличается для разных материалов. Для полипропилена – это наружный диаметр, чугун или сталь — внутренний.

Расчет диаметра труб в частном доме

Определяя этот параметр при проектировании системы безопасности, следует учесть тепловую нагрузку.

Например, 100 Ватт на квадратный метр достаточно для поддержания в помещении комфортных условий. При этом учитывается, что высота потолков составляет 2,5 метра. Поэтому для комнаты площадью 20 квадратных метров потребуется 2 кВт тепловой энергии:

20х100 = 2000 Вт = 2 кВт.

Исходя из такого расчета, по таблице можно рассчитать диаметр. В нашем случае – ½ дюйма. Для своего рассчитанного параметра мощности также по таблице следует определить показатель. Все просто и понятно.

Расчет диаметра труб в квартире

По сути, в квартире параметр рассчитывается аналогично. Однако есть определенные нюансы. Например, при использовании в отопительной системе многоэтажного дома изделий с вдвое меньшим диаметром, чем это принято, в теплоснабжающей системе может нарушиться циркуляция.

Поэтому в таких случаях эти параметры диктуются общими условиями. И руководствоваться исключительно личными предпочтениями в условиях многоэтажного дома не получится.

При этом наружный размер трубы должен быть меньше внутреннего диаметра гильзы, в которой она проложена.

Выводы

Расчет системы отопления в частном доме или квартире выполнить достаточно сложно, поскольку итог зависит от различных факторов. Их все нужно учесть и посчитать. От правильности определения показателей зависит эффективность и даже работоспособность всей отопительной системы. Это один из тех важных элементов, которые составляют все систему в целом. Поэтому к определению этого параметра следует отнестись со всей ответственностью. И только в таком случае ваш дом или квартира будут теплыми и уютными в холодную пору.

Если эти вопросы кажутся вам очень сложными и непонятными, тогда лучше не терять времени, а, возможно, и силы, и сразу обращаться к мастерам. Их опыта и знаний зачастую достаточно, чтобы за короткий отрезок времени не только рассчитать, но и полностью организовать систему отопления на высоком уровне, в которой будут учтены все необходимые показатели и нормы. А вы будете наслаждаться результатами профессионального подхода.

Маркировка изделий

Нужно помнить, что сантехнические изделия изготавливаются из различных материалов и маркируются соответствующим диаметру числом:

  • трубопрокатные изделия из стали и чугуна — их размеры устанавливаются строго по внутреннему сечению;
  • у медных и металлопластиковых труб расчет ведется по наружному размеру.

Поэтому, составляя проектную документацию системы отопления, обязательно нужно учитывать свойства материалов. Особенно это важно, если система будет комбинирована из комплектующих разного диаметрального размера.

Расчет сечения труб

Пришло время узнать, как рассчитать диаметр труб для отопления. В данном случае понадобится учесть тепловую нагрузку. Исходя из многолетней практики, выяснилось, что для создания комфортных условий в комнате, требуется 0,1 кВт тепловой мощности на 1 м2 площади – это с учетом того, что в комнате потолки имеют высоту 2,5 м.

Иными словами, чтобы обогреть комнату в 25 м2, потребуется 2500 Вт тепловой энергии (25·100=2500 Вт).

После этого можно приступать к подбору сечения труб отопления с помощью соответствующих таблиц. Согласно нашему примеру, для комнаты в 25 м2 потребуются трубы сечением полдюйма.

Как правильно подобрать нужный диаметр полипропиленовой трубы для отопления

Если задача по организации системы отопления возникла в частном доме или коттедже, то решать этот вопрос необходимо, принимая во внимание то обстоятельство, что диаметр будет постоянен лишь при условии, что будет производиться прямое подключение к центральной системе отопления. Если речь идет об использовании автономной системы, то в этом случае допускается применять трубы любого размера. Здесь окончательное решение должен принять сам владелец дома.

При подборе заготовок, обладающих подходящими характеристиками, в обязательном порядке должны быть приняты во внимание все нюансы. В первую очередь это касается ситуации, когда в доме используется естественная система отопления, в которой определяющая роль не будет отводиться сечению и мощности насоса. Подобную особенность принято считать одним из преимуществ этой отопительной системы.

Из минусов подобной системы следует выделить небольшой радиус действия, а также высокие расходы на приобретение элементов большего диаметра, которые придется использовать в подобной ситуации.

Чтобы система работала наиболее эффективно, владельцу следует позаботиться о поддержании оптимального уровня давления. Только при выполнении этого условия можно добиться того, что циркулирующий теплоноситель сможет спокойно миновать любые препятствия на своем пути. Говоря о подобных барьерах, в первую очередь, подразумевается ситуация с трением жидкости о стенки отвода или крана нагревательного прибора.

Необходимо отметить, что длина и диаметр элементов трубопроводов непосредственным образом влияют на сопротивление и скорость перемещения жидкости. Если теплоноситель будет течь довольно быстро, а трубы будут отличаться маленьким сечением и значительной протяженностью, то это приведет к увеличению сопротивления на пути воды.

Схема разводки системы отопления

Для правильного подсчета сопротивления трубопровода, а, следовательно, его диаметра, следует учитывать схему разводки системы отопления. Варианты:

  • двухтрубная вертикальная;
  • двухтрубная горизонтальная;
  • однотрубная.

Двухтрубная система с вертикальным стояком может быть с верхним и нижним размещением магистралей. Однотрубная система за счет экономного использования длины магистралей подойдет для обогрева с естественной циркуляцией, двухтрубная за счет двойного набора труб потребует включения в схему насоса.

Горизонтальная разводка предусматривает 3 типа:

  • тупиковая;
  • с попутным (параллельным) движением воды;
  • коллекторная (или лучевая).

В схеме однотрубной разводки можно предусмотреть обходную трубу, которая будет резервной магистралью для циркуляции жидкости при отключении нескольких или всех радиаторов. В комплекте на каждый радиатор устанавливают запорные краны, позволяющие перекрыть подачу воды, когда это необходимо.

Зная схему системы отопления, можно легко посчитать общую протяженность, возможные задержки потока теплоносителя в магистрали (на изгибах, поворотах, в соединениях), и как следствие – получить численное значение сопротивления системы. По вычисленному значению потерь подобрать диаметр магистралей отопления можно по методике, рассмотренной ниже.

Расчет сопротивления подбор оптимального диаметра трубы

Имея на руках все вышеперечисленные данные, начинается подбор сечения, часто не за один подход. Выполнив разметку прокладки в соответствии со схемой подключения, берется условный размер в сечении, например в 1 дюйм. После этого рассчитывается сопротивление системы и сравнивается с напором, создаваемым гравитацией при номинальном значении нагрева теплоносителя и температуры остывшей обратки.

  • Если напора не хватает, то увеличивается сечение, и расчеты повторяются.
  • Если скорость движения воды слишком низкая или объем теплоносителя слишком большой, то уменьшается сечение, и расчет повторяется заново.

Сопротивление трубопровода легче выразить как потерю напора в метрах водяного столба. Используется простая формула:

H = λ(Lк/Dт)(V2/2g),

где H – условная высота равная сопротивлению контура, λ – коэффициент шероховатости, Lк – длина контура, Dт – внутренний диаметр канала, V – скорость движения жидкости, g – ускорение свободного падения.

В формуле присутствует все ключевые параметры, такие как скорость течения, диаметры труб в системе отопления и их протяженность. Сложность возникает с коэффициентом λ (гидравлического трения), который легче всего узнать из справочных данных для того типа труб, который выбран в качестве основного при проектировании. В противном случае потребуется объемный и сложный путь расчета с применением Числа Рейнольдса, формул Блазиуса и Конакова, Альтшуля и Никурадзе.

Задача состоит в том, чтобы при естественной циркуляции сопротивление контура было меньше или равно напору, создаваемому разницей уровней.

Чтобы определиться, какой размер трубы выбрать для отопления с естественной циркуляцией, надо взять самый длинный контур от котла до дальнего радиатора и сравнивать расчетную потерю напора при условии, что и напор получается наименьший. Имеется в виду, что при распределении маршрутов в отоплении с естественной циркуляцией все подводящие линии располагаются с небольшим обязательным уклоном от места ближайшего к котлу и к дальнему подводу последнего радиатора. Составляет уклон примерно 1 см на каждый метр или не менее 0,5%.

Соответствие тепловой мощности и диаметра

Проектировщиками и монтажниками уже подобраны оптимальные соотношения тепловой мощности и наружного диаметра отопительной пластиковой трубы (как в каталоге производителей).

  • Для 3000-5000 Вт — подойдет труба 20 мм
  • 6000-9000 Вт — 25 мм
  • 10000-15000 Вт — 32 мм
  • 16000-21000 Вт — 40 мм
  • 22000-32000 Вт — 50 мм

Данные показатели являются усредненными и, особенно если тепловая мощность находится вблизи пограничного значения, лучше обратиться к специалистам. Но с большой долей вероятности можно утверждать, что если требуемая тепловая мощность контура, например, 12 кВт (площадь около 120 м. кв.), то разводку системы отопления с принудительной циркуляцией нужно проводить пластиковыми трубами диаметром 32 мм.

Следует учесть, что все вышенаписанное относится только к выбору диаметра. Кроме этого, при проектировании системы отопления дома нужно выбрать трубы с учетом эксплуатационных параметров (температуры и давления), особенностей монтажа (замоноличенные, под гипсокартоном или плинтусом, открытые или другое), по типу соединения (сварка, запрессовка, обжим, пресс-соединения).

Типовые решения

Для подачи воды от скважины к дому используют трубы из ПНД — полиэтилена низкого давления, металлопластика, полипропилена и меди.

Трубы из ПНД — полиэтилена низкого давления

Материал отличается простотой сборки, не требуется никаких инструментов. Используют только специальные недорогие фитинги, которые затягиваются вручную, обеспечивая герметичность соединений.

Трубы из ПНД не лопнут, даже если в них замерзнет вода. Подходят только для холодной воды, поэтому оптимальны для введения воды в дом.

Трубы из полиэтилена низкого давления.

Из ПНД можно и полностью изготовить систему водоснабжения. Такое решение подходит в случае создания только системы ХВС, холодного водоснабжения помещений.

Для получения горячей воды в этом случае используются электрические водонагреватели.

Такая схема водоснабжения применяется в домах для сезонного проживания или в нежилых постройках, таких как баня, летняя кухня и т.п. Внутри дома используют другие виды материалов.

Трубы из металлопластика

Один из самых популярных — металлопластик. Сочетает в себе легкость пластиковых труб и прочность металла, не ржавеет, внешняя поверхность не проводит электричество, внутренняя — не дает образовываться таких труб меньше, чем медных или из нержавеющей стали.

Металлопластиковые трубы для водопровода.

Гибкость этого материала делает его монтаж несложным, можно обеспечить минимально возможное количество стыков и соединений, для него достаточно пресс-фитингов и обыкновенного разводного ключа. Пригодны для использования в системах горячего водоснабжения

К недостаткам металлопластика можно отнести необходимость периодической подтяжки резьбовых соединений. Эстетически металлопластик также не выдерживает конкуренции с трубами из меди или нержавеющей стали. Такие трубы дополнительно закрываются декоративными панелями.

Трубы из полипропилена

Полипропиленовые трубы.

Еще одним типовым решением может быть использование труб из полипропилена. Долговечность этого материала достигает 50 лет. Выпускаются армированными и неармированными.

С армированием подходят для горячего водоснабжения, без армирования — только для холодного. Требуется внимательность при закупке и монтаже.

Монтаж относительно несложен, особенно по сравнению с медью или нержавейкой, однако требует специального оборудования и высокой квалификации работника.

Самостоятельная починка их невозможна. Полипропиленовые трубы жесткие, поэтому по количеству поворотов и стыков система из полипропилена аналогична водопроводу из металлических конструкций.

К недостаткам можно отнести склонность к температурным расширениям, что требует использования утеплителя или компенсаторов. Сложно рекомендовать к использованию в летних домах.

Медные трубы

Трубы медные для водопровода.

У водопровода из меди отличный внешний вид, он не нуждается в каких-либо декоративных панелях, сам является украшением комнат.

Меди не страшны перепады температуры, она служит 70 лет и более, не ржавеет и практически не зарастает. Такой водопровод имеет и противомикробный эффект, делает воду безопаснее и вкуснее.

Недостаток у такого водопровода один — высокая цена как материала, так и монтажа. Требуется пайка соединений, что качественно может сделать только специалист высокой квалификации.

Как правильно сделать водяное отопление с естественной циркуляцией

Все гравитационные системы объединяет общий недостаток – отсутствие давления в системе. Любые нарушения во время проведения монтажных работ, большое количество поворотов, несоблюдение уклонов, моментально отражаются на работоспособности водяного контура.

Чтобы сделать грамотно отопление без насоса, учитывается следующее:

    Минимальный угол уклонов.

Тип и диаметр труб, используемых для водяного контура.

  • Особенности подачи и вид теплоносителя.
  • Какой уклон труб нужен при самотечной циркуляции

    Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.

    Диаметр полипропиленовой трубы для отопления частного дома

    • Какой диаметр полипропиленовых труб применяется для отопления
    • Как правильно подобрать трубы нужного диаметра
    • Какие трубы подойдут для системы отопления
    • Монтаж системы отопления с применением полипропиленовых труб
    • Установка системы отопления из полипропиленовых труб

    При выборе труб необходимо учитывать большое количество их особенностей. К примеру, помимо учета физико-химических свойств, необходимо учесть, какой будет их длина и диаметр. Оказывается, именно от диаметра напрямую зависит гидродинамика всей системы отопления. Чаще всего применяемыми и используемыми для частных домов являются трубы с диаметром примерно 16-40 мм.

    Схема устройства полипропиленовой трубы.

    Трубы такого размера способны выдержать давление в системе отопления, помимо этого, их удобно использовать в работе, они не создадут проблем в процессе монтажа. Применяя их, можно обеспечить разводку трубопровода скрытого характера.

    Какой диаметр полипропиленовых труб применяется для отопления

    • Чтобы правильно подобрать размер, внутренний диаметр труб рассчитывается по следующей формуле:
    • где U — величина, которая равна общему расходу воды в доме, который ляжет на данный водопровод,
    • L — скорость течения воды, для труб большого диаметра ее принято считать равной 1,5-2 м/с, для маленького — 0,7-1,2 м/с.

    Схема системы отопления дома.

    Полипропиленовые материалы для отопления используются в диаметре примерно 20-32 мм. Для монтирования теплого пола чаще всего применяют пластиковые с диаметром в 16 мм.

    Важно еще в начале работы оценить всю ее сложность и подобрать необходимый материал. Учитывая различные факторы в отопительной системе, нужно правильно рассчитать сечение трубы.

    Важным здесь является многое: температура носителя, скорость течения, длина трубопровода, диаметр трубы и давление воды горячей.

    Считается, что только правильно вычисленный размер нужного диаметра полипропиленовых труб для отопления поможет сделать всю систему надежной и эффективной. В случаях же неправильно подобранного размера возможны некоторые недостатки в работе системы.

    К примеру, если диаметр будет больше нужного, то давление в системе отопления станет ниже нужного, что приведет к нарушениям в циркуляции воды по всем квартирам в большом доме.

    А наладить работу системы сможет только проведенная ремонтная работа, предполагающая замену труб на трубы правильного размера.

    Разновидности подключения радиаторов

    Основными способами подключения приборов отопительных систем является несколько типов:

    • Боковое (стандартное) подключение;
    • Диагональное подключение;
    • Нижнее (седельное) подключение.

    Боковое подключение

    Боковое подключение радиатора.

    Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

    Диагональное подключение

    Диагональное подключение радиатора.

    Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

    Нижнее подключение

    Нижнее подключение с торцов радиатора

    Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

    Нижнее подключение радиатора.

    В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

    Нижнее подключение в однотрубной схеме отопления.

    Похожие записи:

    1. Расчет системы отопления частного дома (часть1)
    2. Расчет систем отопления (часть 3 — Расчет радиаторов)
    3. Расчет системы отопления (Часть 4 — Подбираем тип схемы)

    Диаметр труб и его влияние на КПД системы отопления

    Система отопления функционирует эффективно только тогда, когда проект трубопровода выполнен корректно. На этапе планирования важно рассчитать вероятные теплопотери и попытаться их максимально сократить. Иначе, несмотря на внушительные энергозатраты, отопительная система справляться со своими задачами полноценно не будет.

    Сечение труб влияет на гидродинамику трубопровода, поэтому выбор диаметра труб для отопления нельзя проводить бездумно.

    Многие думают, что с увеличением диаметра труб отопления растет эффективность самой системы. Но это утверждение ошибочно. При неоправданно большом диаметре давление в системе отопления снижается, достигая минимальных значений, что приводит к отсутствию отопления в доме как такового.

    Как подобрать диаметр трубы, если планируется монтаж трубопровода в частном коттедже? В первую очередь ориентируйтесь на то, каким способом теплоноситель будет подаваться в вашу отопительную систему. Если вы подключены к централизованной магистрали, то расчет осуществляется так же, как и при проведении тепла в квартире.

    Таблица расхода теплоносителя, скорости его движения и потерь давления стальных и ПЭ труб различных диаметров

    Но если ваш дом оснащен автономной отопительной системой, тут диаметр зависит от материала изготовления труб и от схемы отопления. Например, для сети с естественной циркуляцией теплоносителя понадобятся трубы одного диаметра, а при добавлении в систему насоса – другого.

    Практический выбор диаметра труб для домашнего водопровода

    Методы расчета требуемого параметра – различны. Но пользоваться сложными таблицами и расчетами, обывателю трудно. Существуют электронные программы правильного расчета диаметра комплектующих сети. В них требуется подставлять известные данные, и результат выдается за считаные минуты. Но есть и простое решение по подбору труб для собственного водопровода.

    Это популярные параметры для участков сети, проверенные многократным применением на практике:

    • Основная разводка комплектуется трубами 10 и 15 мм (1/2 дюйма, соответственно).
    • Стояки и протяженность сети от скважины до входа в дом – 25 мм (1 дюйм), 20 мм (3/4 дюйма).
    • Особое внимание на толщину стенок. Чтобы фитинги – элементы соединения участков сетей – подошли точно, следует рассматривать внутренние диаметры, после вычета стенок.

    В заключение следует сказать, что сеть, выверенная и спроектированная специалистами, обеспечит долговременную и комфортную эксплуатацию. При собственных расчетах, есть риск ошибиться и в лучшем случае пользоваться ресурсам с нерегулярным качеством и требованиями к переделке и ремонту.

    Какие нужны параметры

    В описании характеристик на конкретную трубу могут встретиться следующие параметры:

    • Внутренний диаметр — основной фактор, влияющий на производительность системы и учитывающийся в расчёте.
    • Внешний — измеряется по внешней окружности трубопровода, влияет на то, какие отверстия потребуется сверлить в стенах и перекрытиях.
    • Номинальный, или условный — приблизительно совпадает с внутренним сечением трубы, выбирается из фиксированного ряда чисел по ГОСТу, обозначается как DN 100. Для распространённых значений иногда так же обозначается как диаметр резьбы в дюймах, например: 1/2″, 3/4″.

    Процедура расчёта, чтобы подобрать размер

    Рассмотрим пример типового расчёта сечения трубопровода для обогрева комнаты 40 м 2 .

    • Вычислим оптимальное количество энергии для прогрева помещения. Для средней полосы, утеплённого дома и потолков не выше 3 метров, на 10 м 2 площади требуется 1 кВт тепла. Или для 40 м 2 — 4 кВт.
    • Берём 20% запас (на случай непредвиденных теплопотерь в виде открытых окон и других факторов): 4*1,2 = 4,8 кВт, или 4800 Вт. Под каждым окном в помещении должен стоять радиатор отопления. Допустим, в нашей комнате 3 окна, тогда это 3 радиатора, каждый по

    1,6 кВт.

    Внимание! Тепловая мощность указывается в техпаспорте на батарею отопления. Можно использовать более мощный радиатор, но не наоборот, иначе помещение не будет прогреваться достаточно эффективно.

    • Теперь обращаемся к таблице и находим в ячейках самое близкое значение мощности к расчётному, округляя в большую сторону.

    Согласно таблице, это 5518 Вт и нужно использовать трубопровод с сечением равным 12 мм, а скорость движения теплоносителя составит 0,6 м/с.

    Несмотря на присутствие в ячейках других близких значений, используют значения из ограниченной синим цветом зоны, которая заключает в себе приемлемые значения скорости жидкости в трубопроводе.

    Подходящая скорость протока теплоносителя по трубам — от 0,3 до 0,7 м/с. Меньшая — приведёт к медленному обогреву помещения и неравномерному прогреву радиаторов, а при большей жидкость просто не будет успевать прогреваться до установленной температуры в теплообменнике котла и создавать ощутимый шум.

    Особенности выбора в частном доме

    В случае наличия центральной отопительной магистрали, подбор диаметра проводится аналогично квартирным отопительным системам. Однако если вы проектируете автономное отопление в частном доме, то необходимо принять в расчёт тип циркуляции теплоносителя: естественный или принудительный.

    Принудительная циркуляция жидкости не так привередлива к выбору сечения трубопровода, а вот работа самотёчной системы с естественной циркуляцией очень сильно зависит от диаметра труб на различных участках.

    Здесь больший размер трубы означает меньшее сопротивление и лучшую производительность системы, а некоторые участки контура должны обладать меньшим диаметром. Например, при установке байпаса (замыкающего участка) его диаметр рекомендуется на один условный размер меньше, чем основного трубопровода.

    Последствия заужения стояка в многоквартирном доме

    Весь контур системы отопления в идеале должен быть выполнен трубами одного размера. Отдельные узкие участки приводят к локальным повышениям давления и снижению расхода жидкости, что может пагубно отразиться на эффективности отопления.

    При переделке системы отопления в квартире и замене стальных труб на пластиковые, можно по невнимательности сделать заужение диаметра на данном участке. Происходит это потому, что толщина стенок трубопровода из полиэтилена гораздо больше толщины у стального. Так при одинаковом внешнем сечении, пластиковая труба будет обладать меньшим внутренним просветом.

    Зачастую такое делается только ради экономии времени и усилий, ведь старые отверстия в стенах под стальные трубы придётся расширять, причём немало: с 25 до 32 мм. Гораздо проще сэкономить и поставить трубу с меньшим внутренним сечением.

    Однако делать такое категорически нельзя из-за серьезных последствий: в многоквартирном доме у соседей по стояку вы таким образом украдёте 40% тепла и воды, проходящей по трубам.

    Как выбрать диаметр подачи и обратки в квартире

    В двухтрубной схеме отопления может использоваться различное расположение труб подачи (с горячим теплоносителем) и обратки (с остывшим после передачи части энергии помещению). Если подача и обратка проходят рядом параллельно и каждый радиатор имеет индивидуальное подключение, то их диаметр можно выбрать одинаковым.

    Справка! Однако если трубы разнесены, и подача заведена на чердак дома, откуда уже идут ответвления на комнаты, диаметр подающего трубопровода нужен больше обратного, для обеспечения достаточной производительности системы.

    Руководство по проектированию трубопроводов бытового водоснабжения, расчет размеров и выбор трубопровода бытового водоснабжения

    6.0 МАТЕРИАЛЫ ДЛЯ ТРУБ

    Наиболее распространенными внутридомовыми водопроводными трубами являются медные. Но это руководство будет охватывать другие материалы и их использование, свойства, преимущества и недостатки.

    В калькуляторе доступны и другие трубы, но вы также можете добавить свою собственную информацию о трубах. Трубы, встроенные в калькулятор, включают сталь ASTM A53 (Schedule 40 и 80), медь ASTM B88 (тип K, L и M), ПВХ ASTM D2241 (SDR 26), полипропилен ASTM F2389 (DR 9), АБС ASTM D1527. , ABS ASTM D 2282, Латунь стандартная и экстра, ХПВХ ASTM F441 и F442, PEX, ковкий чугун, оцинкованная сталь и нержавеющая сталь 304 и 316.Это наиболее распространенные трубы, используемые в трубопроводах для охлажденной воды. Если у вас есть особый случай, пожалуйста, используйте справочный лист, чтобы добавить информацию о вашей трубе, или свяжитесь с Джастином по электронной почте [email protected]

    Рис. 16: На этом рисунке показан пример информации о трубе, встроенной в калькулятор, вкладка «Ссылки».

    Каждый материал трубы и тип трубы в этом материале трубы имеют свои собственные стандартные размеры труб.Например, сталь Schedule 40 не имеет размера трубы 5/8 дюйма. Когда вы меняете материалы и типы труб, пожалуйста, также меняйте размер трубы, чтобы убедиться, что нужный размер трубы доступен в рамках стандарта. Калькулятор выдаст вам ошибку, если вы выберете нестандартный размер трубы в материале и типе трубы.

    6.1 ТРУБОПРОВОД АБС

    ABS означает акрилонитрил-бутадиен-стирол. Этот трубопровод чаще всего используется для дренажных, канализационных и вентиляционных систем и не используется для бытовых систем водоснабжения.Часто можно увидеть эту трубу, служащую стоком для водопроводных систем, и она часто черного цвета. Этот трубопровод легкий и несколько гибкий и подходит для температур от -30 °F до 140 °F. Как и другие пластиковые трубы, АБС не подходит для наружных условий при воздействии солнечных лучей. УФ-лучи разрушают трубопровод из АБС-пластика.

    Существует два стандарта, регулирующих трубопроводы из АБС: (1) ASTM D 1527 и ASTM D 2282. ASTM D 1527 называется Стандартными техническими условиями для пластиковых труб из акрилонитрил-бутадиен-стирола (АБС), графики 40 и 80.ASTM D 2282 называется пластиковой трубой из акрилонитрил-бутадиен-стирола (АБС), SDR-PR. Эти два стандарта определяют размеры и допуски для различных типов труб из АБС.

    6.1.1 ASTM D 1527 ПРИЛОЖЕНИЕ 40 И ПРИЛОЖЕНИЕ 80

    Спецификация труб описывает толщину и номинальное давление для каждого размера трубы. Трубопровод сортамента 80 имеет более толстые стенки, чем трубопровод сортамента 40, поэтому трубопровод сортамента 80 имеет более высокое номинальное давление, чем трубопровод сортамента 40.Трубопроводы Schedule 40 и Schedule 80 имеют одинаковый наружный диаметр, но отличаются по толщине. Трубопровод сортамента 80 имеет большую толщину, что делает его внутренний диаметр меньше по сравнению с трубопроводом сортамента 40.

    Таблица 4: В этой таблице показаны размеры труб из АБС-пластика сортамента 40 в соответствии со стандартом ASTM D 1527.

    Трубы обычно имеют одинаковый наружный диаметр, потому что это позволяет соединять трубы разного сортамента.Как видите, трубы сортамента 80 имеют такой же наружный диаметр, как и трубопроводы сортамента 40 для каждого конкретного размера трубы. Однако внутренний диаметр меньше, потому что труба сортамента 80 имеет более толстые стенки.

    Таблица 5: В этой таблице показаны размеры труб из АБС-пластика сортамента 80 в соответствии со стандартом ASTM D 1527.

    6.1.2 ASTM D 2282 СТАНДАРТНОЕ СООТНОШЕНИЕ РАЗМЕРОВ (SDR)

    Стандартное отношение размеров или SDR описывает соотношение между внешним диаметром трубы и толщиной стенки трубы.

    Например, SDR 17 для внешнего диаметра 1,315 дюйма будет иметь толщину трубы 0,077 дюйма и 0,063 дюйма для SDR 21.

    Таблица 6: Тип трубы ABS Размеры трубы SDR 26

    Таблица 7: Размеры труб ABS SDR 14

    Таблица 8: ABS SDR 13.5 размеров труб

    6.1.3 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

    Номинальное давление для трубопроводов из АБС-пластика определяется диаметром трубы, толщиной трубы и материалом трубы. Несмотря на то, что труба изготовлена ​​из АБС-пластика, в семействе материалов для труб из АБС-пластика существуют разные классы. Типичные классы труб из АБС включают АБС2112, АБС1316, АБС1210 и АБС1208. ABS 2112 является самым сильным, затем ABS1316, затем ABS1210 и, наконец, ABS1208.Давление разрыва для этих материалов и комбинаций SDR показано ниже.

    6.2 ЛАТУННЫЕ ТРУБЫ

    Латунные трубы в некоторых случаях одобрены для подачи питьевой воды и были популярны в прошлом, но их заменили материалы, с которыми легче работать и которые обычно обеспечивают более длительный срок службы. Существует два типа латунных труб: (1) обычной прочности и (2) повышенной прочности. Латунь повышенной прочности имеет более толстые стенки, что позволяет этой трубе иметь более высокое допустимое рабочее давление.В таблице ниже показаны размеры латунных труб стандартной и повышенной прочности. Как видите, внутренний диаметр трубы повышенной прочности немного меньше эквивалентного размера трубы обычной прочности. Это связано с увеличенной толщиной трубы.

    6.2.1 ОБЫЧНАЯ ПРОЧНОСТЬ

    Таблица 9: В этой таблице показаны размеры латунных труб обычной прочности.

    6.2.2 ДОПОЛНИТЕЛЬНАЯ ПРОЧНОСТЬ

    Трубопровод повышенной прочности обычно не используется для бытовых систем водоснабжения, поскольку давление в системах бытового водоснабжения обычно никогда не превышает 300 фунтов на квадратный дюйм, а латунные трубы обычной прочности обладают достаточной прочностью, чтобы выдерживать давление 300 фунтов на квадратный дюйм. В следующих двух таблицах показано максимально допустимое давление как для обычных, так и для особо прочных трубопроводов, поясняющих этот момент. Как видите, максимально допустимое давление уменьшается с повышением температуры.

    Таблица 10: В этой таблице показаны размеры латунных труб повышенной прочности.

    6.2.3 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

    Таблица 11: Максимально допустимое давление уменьшается по мере повышения температуры жидкости.

    Таблица 12: Латунные трубы повышенной прочности имеют гораздо более высокие максимально допустимые давления, как показано в таблице ниже.

    6.3 ТРУБЫ ХПВХ

    Хлораты Поливинилхлорид (ХПВХ) представляет собой пластиковый трубопровод, который используется для распределения холодной воды и канализационных, сточных, вентиляционных систем. Главное его преимущество – низкая стоимость и простота установки. Он подходит для холодной воды под давлением (73 F) при давлении до 300 фунтов на квадратный дюйм для труб меньшего диаметра и большей толщины. Однако при более высоких температурах (180 F) номинальное давление падает до 100 фунтов на квадратный дюйм и снижается для более тонких труб и большего диаметра.

    ХПВХ немного прочнее ПВХ и может выдерживать более высокие температуры. Однако ХПВХ не может выдерживать такие высокие температуры, как медные трубы. Кроме того, ХПВХ имеет больший коэффициент теплового расширения, чем металлические трубы. Это означает, что вам нужно будет учитывать расширение и сужение трубы для длинных участков трубопровода из ХПВХ.

    Существуют два стандарта, определяющие размеры труб из ХПВХ. Этими стандартами являются ASTM F441 и ASTM F442.Первый стандарт предоставляет размеры в формате Schedule, а второй стандарт — в формате SDR.

    6.3.1 СТАНДАРТНЫЕ СПЕЦИФИКАЦИИ ASTM F441 ДЛЯ ТРУБ ИЗ ХЛОРИРОВАННОГО ПОЛИВИНИЛХЛОРИДА (ХПВХ), СПЕЦИФИКАЦИИ 40 И 80

    Таблица 13: В этой таблице показаны размеры трубопровода из ХПВХ сортамента 40.

    Таблица 14: В этой таблице показаны размеры трубопровода из ХПВХ сортамента 80.

    Номинальное давление трубопровода варьируется от 1130 фунтов на квадратный дюйм для трубы сортамента 80 диаметром 1/4 дюйма до 230 фунтов на квадратный дюйм для трубы диаметром 12 дюймов сортамента 80 и 210 фунтов на квадратный дюйм для трубопровода диаметром 24 дюйма сортамента 80. Номинальное давление также колеблется от 780 фунтов на квадратный дюйм для трубопровода Schedule 80 ¼ дюйма до 220 фунтов на квадратный дюйм для 4-дюймового трубопровода Schedule 40 и еще ниже до 120 фунтов на квадратный дюйм для 24-дюймового трубопровода Schedule 40. Как вы можете видеть, номинальное давление (максимально допустимое давление воды) уменьшается по мере увеличения размера трубопровода, а номинальное давление для трубопровода Schedule 80 выше, чем номинальное давление для трубопровода Schedule 40.

    Номинальное давление также снижается при повышении температуры воды. Предыдущие значения давления основаны на температуре воды 73 F. Номинальное давление снижается до 20% от номинального давления при температуре воды 200 F. Номинальные значения давления для трубопроводов легко доступны на веб-сайтах производителей труб. Но как проектировщик вы должны понимать, что ХПВХ не подходит для высокотемпературной воды при давлении выше 100 фунтов на квадратный дюйм и даже ниже для больших размеров труб.

    6.3.2 СТАНДАРТНЫЕ СПЕЦИФИКАЦИИ ASTM F442 ДЛЯ ХЛОРИРОВАННЫХ ПОЛИВИНИЛХЛОРИДНЫХ (ХПВХ) ПЛАСТИКОВЫХ ТРУБ, SDR-PR

    Подобно трубопроводу из АБС, ХПВХ также может быть оценен в формате SDR. Однако большинство производителей в США не используют этот формат. Таким образом, эти размеры труб не включены в данное руководство и не включены в калькулятор.

    6.4 МЕДНЫЕ ТРУБОПРОВОДЫ

    6.4.1 РАЗНИЦА МЕЖДУ ТРУБОПРОВОДОМ И ТРУБОПРОВОДОМ

    Трубопровод в основном используется в качестве носителя жидкости и измеряется по внутреннему диаметру (ID). Таким образом, когда выбрана медная труба номинальным диаметром ½ дюйма, внутренний диаметр составляет примерно ½ дюйма, а внешний диаметр составляет 0,625 дюйма. Трубки в основном используются в конструкционных целях и измеряются по внешнему диаметру (OD). Медная трубка диаметром ½ дюйма имеет внешний диаметр 0,545, а ее внутренний диаметр меньше ½ дюйма. В системах бытового водоснабжения используются медные трубы, а не медные трубы.

    6.4.2 ТИПЫ МЕДИ

    Существует шесть стандартных типов меди, которые показаны ниже для справки, вам следует выбрать тип, который наиболее точно соответствует ситуации вашего проекта:

    6.4.3 МЕДНАЯ ТРУБКА ТИПА K

    Медные трубки

    типа K доступны в продаже длиной 20 футов, вытянутые или отожженные. Его можно использовать для бытовой воды, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума.У него самые толстые стенки из типов L и M. Стенки типа L толще, чем типа M. Эти соотношения справедливы для всех диаметров труб. Наружные диаметры для каждого типа, только внутренние диаметры и толщина стенок различаются для каждого типа.

    Этот тип трубы чаще всего используется для подземных прокладок или когда возможно повреждение наземной прокладки и требуется более твердый материал.

    Таблица 15: Таблица медных труб типа K

    6.4.4 МЕДНАЯ ТРУБА ТИПА L

    Медные трубки

    типа L доступны в продаже длиной 20 футов, вытянутые или отожженные. Его можно использовать для бытовой воды, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. Имеет вторые по толщине стенки из типов K, L и M.

    Этот тип трубы чаще всего используется для наземных установок и когда возможное повреждение наземной установки маловероятно.

    Таблица 16: Таблица медных труб типа L

    6.4.5 МЕДНАЯ ТРУБКА ТИПА M

    Медные трубки

    типа M доступны в продаже длиной 20 футов, вытянутые или отожженные. Его можно использовать для бытовой воды, противопожарной защиты, топлива, мазута, хладагентов, сжатого воздуха, сжиженного нефтяного газа и вакуума. Имеет самые тонкие стенки типов K, L и M.

    Таблица 17: В этой таблице показаны размеры медных трубок типа M.

    6.4.6 МЕДНЫЕ ТРУБКИ ТИПА DWV

    Тип DWV: этот тип имеет самые тонкие стенки и используется в дренажных, сливных и вентиляционных системах, где давление практически отсутствует. Этот тип не следует использовать для воды под давлением, поэтому он не включен в калькулятор водопровода для бытовых нужд.

    6.4.7 МЕДНАЯ ТРУБКА ДЛЯ МЕДИЦИНСКОГО ГАЗА

    Тип

    Медицинский газ: Этот тип требует внутренней чистоты, которая соответствует стандартам для трубопроводов, транспортирующих кислород, азот, закись азота, медицинский сжатый воздух или другие газы, используемые в медицинских учреждениях.Этот тип не следует использовать для воды под давлением, поэтому он не включен в калькулятор водопровода для бытовых нужд.

    6.4.8 НОМИНАЛЬНОЕ ДАВЛЕНИЕ МЕДНЫХ ТРУБ

    Номинальное давление: Номинальное давление медных трубопроводов очень подходит для бытовых систем водоснабжения, поскольку давление в здании обычно никогда не превышает 300 фунтов на квадратный дюйм. Давление воды может превышать 300 фунтов на квадратный дюйм в высотных зданиях.

    Таблица 18: Тип K — это самая прочная медная труба, поэтому она имеет самое высокое допустимое давление.Хотя трубопроводы типа K обычно используются для подземных бытовых водопроводов, вы также должны использовать этот тип, если у вас давление превышает 150 фунтов на квадратный дюйм и трубы большего диаметра.

    Таблица 19: Трубки типа L являются вторым по прочности медным типом. Эта труба обычно используется для труб внутри помещений и там, где давление не превышает 150 фунтов на квадратный дюйм для труб большего диаметра.

    Таблица 20: Тип M — самый слабый из трех типов медных труб, и его следует использовать очень осторожно.

    6.5 ПЛАСТИКОВЫЕ ТРУБЫ И ТРУБКИ

    Основным преимуществом труб из сшитого полиэтилена или PEX

    является пластиковая, полиэтиленовая труба или трубка. Этот материал является гибким, что означает, что стоимость установки ниже, чем у других труб. Сшивка представляет собой химическую реакцию, которая связывает одну цепь полиэтиленового полимера с другой. Существует три основных классификации труб PEX: PEX-a, PEX-b и PEX-c. Различные классификации описывают метод сшивки.Каждый метод соответствует ASTM F 876 и ASTM F 877, которые определяют размеры, номинальное давление и номинальные температуры. Однако стоимость каждого типа немного отличается, и гибкость каждого типа различна.

    Другая классификация труб PEX заключается в том, есть ли у трубы барьер. Обычно в системах бытового водоснабжения используются трубы PEX безбарьерного типа. Барьер представляет собой ламинированную поверхность, расположенную снаружи трубы, которая ограничивает попадание кислорода в жидкость.Это используется для гидравлических систем и других систем непитьевой воды.

    Наконец, PEX нельзя использовать на открытом воздухе, поскольку он не выдерживает УФ-лучей, если только не имеет УФ-покрытия. Конструкторы не любят рисковать жизнью трубы из-за покрытия, поэтому PEX не будет использоваться на открытом воздухе, как и другие пластиковые трубы.

    ASTM F 876 — это стандарт, определяющий свойства материала и размеры труб PEX. ASTM F 877 — это стандарт, определяющий требования к характеристикам системы PEX, трубы и фитингов вместе.Трубка PEX обычно изготавливается в соответствии с SDR-9. Размеры PEX SDR-9 показаны в таблице ниже. Способ изготовления не имеет значения для размеров, так как PEX-a, b, c изготавливаются с одинаковыми размерами.

    Таблица 21: В этой таблице показаны размеры трубопровода PEX SDR-9. Трубопровод

    PEX используется только для распределительных труб меньшего размера, до 1 дюйма, но некоторые производители поставляют трубы диаметром до 2 дюймов.

    6.5.1 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

    Трубки

    PEX обычно имеют максимально допустимое давление воды 160 фунтов на квадратный дюйм при 73 F, 100 фунтов на квадратный дюйм при 180 F и 80 фунтов на квадратный дюйм при 200 F.

    6.6 ВОДОПРОВОД ИЗ КОВКОГО ЧУГУНА

    Ковкий чугун обычно используется инженерами-строителями в качестве подземных магистральных трубопроводов. Эта труба обычно не используется инженерами-механиками для прокладки бытовых водопроводов.Этот трубопровод подходит для подземных более крупных труб из-за его очень долгого срока службы. Трубопровод рассчитан на срок службы более 100 лет. Труба очень прочная и долговечная, поэтому она также может выдерживать нагрузки от давления под дорогами, а также любые возможные повреждения при транспортировке и монтаже. Ковкий чугун прочнее труб из углеродистой стали, а также с ним легче работать, отсюда и название «ковкий».

    Ковкий чугун — это железо, поэтому оно подвержено коррозии.Футеровка обычно используется для замедления коррозии, но это увеличивает стоимость трубопровода. Ковкий чугун относительно дороже, чем его пластиковые аналоги.

    Ковкий чугун

    имеет разные классы давления. Эти классы определяют допустимое давление воды. Эти классы включают 350 фунтов на квадратный дюйм, 300 фунтов на квадратный дюйм, 250 фунтов на квадратный дюйм, 200 фунтов на квадратный дюйм и 150 фунтов на квадратный дюйм. Наружные диаметры для каждого из классов одинаковы, но внутренние диаметры корректируются по мере изменения толщины для каждого класса труб.Более высокие классы труб имеют увеличенную толщину и меньший внутренний диаметр.

    Размеры для этих классов труб показаны в калькуляторе бытовой воды.

    6.7 ТРУБОПРОВОДЫ ИЗ ОЦИНКОВАННОЙ СТАЛИ

    Трубы из оцинкованной стали в некоторых случаях одобрены для подачи питьевой воды, но с ними трудно работать, и они подвержены ржавчине, что может привести к утечкам, снижению давления и уменьшению расхода.

    Таблица 22: В этой таблице показаны размеры труб из оцинкованной стали сортамента 40.

    Таблица 23: В этой таблице показаны размеры труб из оцинкованной стали сортамента 80.

    6.7.1 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

    Номинальное давление для труб из оцинкованной стали варьируется в зависимости от размера трубы и сортамента. Более толстые графики имеют более высокие номинальные значения давления, как и трубы меньшего размера. Максимально допустимое давление колеблется от 2000 фунтов на квадратный дюйм для небольших труб до 200 фунтов на квадратный дюйм для больших труб и более низких графиков.Номинальные значения давления подходят для температур от 0 F до 300 F.

    6.8 ПОЛИЭТИЛЕНОВЫЕ И ПОЛИПРОПИЛЕНОВЫЕ ПЛАСТМАССОВЫЕ ТРУБЫ И ТРУБЫ

    Полиэтилен и полипропилен являются видами термопластичных материалов. Эти материалы не так часто используются для бытовых систем водоснабжения. Эти материалы обычно используются для жидкостей, химически несовместимых с металлическими трубами. Кроме того, эти материалы можно использовать, когда существует опасность коррозии, поскольку пластиковые трубы не подвержены коррозии.Пластиковые трубы также используются, потому что они намного дешевле и проще в работе, чем металлические трубы.

    Однако эти пластмассы не так долговечны, как их металлические аналоги, и плохо переносят воздействие УФ-излучения, если только пластик не имеет УФ-покрытия. Некоторые полиэтиленовые трубы могут быть изготовлены со встроенной защитой от УФ-излучения. Кроме того, пластиковые трубы более резко расширяются/сжимаются при изменении температуры, а также имеют гораздо более низкое номинальное давление, чем металлические трубы, особенно при высоких температурах.

    Трубы из полиэтилена (ПЭ) и полипропилена (ПП)

    могут иметь размеры от ½ до 65 дюймов, но калькулятор включает только трубы меньшего размера, поскольку они наиболее распространены для бытовых систем водоснабжения.

    Существуют различные типы материалов из полиэтилена и полипропилена. Эти различные типы обычно имеют четырехзначный код материала. Первые две цифры классифицируют ячейку, определяющую плотность материала, предел прочности при растяжении, сопротивление медленному росту трещин и многое другое.Вторые две цифры определяют рекомендуемую стандартную категорию гидростатического расчетного напряжения. Это основа, используемая для определения длительной прочности трубы.

    Применимыми стандартами для полиэтиленовых и полипропиленовых труб являются (1) ASTM D 2239, (2) AWWA C901 и ASTM D 2737. ASTM D 2239 называется Стандартными техническими условиями для полиэтиленовых (PE) пластиковых труб (SIDR-PR), Внутренний диаметр. AWWA C901 называется Полиэтиленовые (ПЭ) напорные трубы и трубки диаметром от ½ до 3 дюймов для водоснабжения.AWWA расшифровывается как Американская ассоциация водопроводных сооружений. ASTM D 2737 носит название «Стандартная спецификация для полиэтиленовых (ПЭ) пластиковых трубок». ASTM F 2389 носит название Стандартных технических условий для систем трубопроводов из полипропилена (ПП), рассчитанных на номинальное давление.

    6.8.1 РАЗМЕРЫ ТРУБ

    Размеры этих пластиковых труб можно выразить двумя способами: (1) SIDR и (2) SDR. SDR или стандартное соотношение диаметров ранее обсуждалось для трубопроводов из АБС и ХПВХ.SIDR означает стандартное отношение внутреннего диаметра, то есть отношение внутреннего диаметра к толщине трубы. SIDR используется для труб меньшего размера и для специального метода соединения, в котором используются вставные фитинги. Таким образом, внешний диаметр может быть разным, но трубы можно соединять, если их внутренние диаметры одинаковы.

    Таблица 24: В этой таблице показаны размеры пластиковых труб SIDR7. Меньшее число указывает на большую толщину трубы.

    Таблица 25: В этой таблице показаны размеры пластиковых труб SIDR9. Большее число указывает на меньшую толщину трубы. Как видите, внутренний диаметр такой же, как у SIDR7, но толщина меньше.

    Второй способ отображения размеров пластиковых труб — метод SDR или DR. В этом методе внешние диаметры одинаковы, а внутренние диаметры различаются.

    Таблица 26: В этой таблице показаны размеры пластиковой трубы DR7.

    Таблица 27: В этой таблице показаны размеры пластиковой трубы DR9.

    Калькулятор также имеет следующие типы пластиковых труб: DR11, DR13.5, SIDR11.5, SIDR15 и SIDR19. Калькулятор включает только меньшие размеры труб для этих пластиков, потому что это размеры, которые наиболее распространены для бытовых систем водоснабжения.

    6.8.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

    Номинальное давление для пластиковых труб намного ниже, чем для металлических. Номинальное давление варьируется от 160 фунтов на квадратный дюйм до 63 фунтов на квадратный дюйм для различных типов труб. Кроме того, эти номинальные значения давления предназначены только для 73 F, и номинальные значения давления будут снижаться по мере повышения температуры.

    Таблица 28: Максимально допустимое давление для пластиковых труб

    Существуют разные типы материалов в пределах общих категорий труб из ПЭ и ПП, и каждый тип вспомогательного материала будет иметь несколько разные максимально допустимые давления.Поэтому обязательно используйте эти номинальные значения давления только в качестве ориентира и уточняйте у производителя труб точные номинальные значения давления в зависимости от температуры трубы, размера трубы, типа трубы и типа подматериала.

    6.9 ТРУБЫ ИЗ ПОЛИВИНИЛХЛОРИДА (ПВХ)

    Трубы из ПВХ

    обычно используются для дренажных, канализационных и вентиляционных систем, а также для ирригационных систем. Трубы из ПВХ могут подвергаться воздействию ультрафиолетовых лучей, в отличие от большинства других пластиковых труб. Этот трубопровод дешевле, легче и проще в соединении по сравнению с металлическими трубопроводами.

    Применимыми стандартами являются (1) ASTM D 1785 и (2) ASTM D 2241. ASTM D 1785 называется Стандартными техническими условиями для пластиковых труб из поливинилхлорида (ПВХ), графики 40, 80 и 120. ASTM D 2241 называется Стандартными техническими условиями. для труб из поливинилхлорида (ПВХ) с номинальным давлением (серия SDR). Эти стандарты регулируют размеры, показанные в следующем разделе.

    Существуют различные типы труб из ПВХ: ПВХ 1120, 1220, 2120, 2116, 2112 и 2110.Эти различные типы ПВХ имеют немного разные свойства материала, такие как плотность, прочность, медленное распространение трещин и т. д. Каждый тип субматериала будет иметь несколько разные номинальные значения давления, но размеры будут одинаковыми для каждого типа субматериала.

    6.9.1 РАЗМЕРЫ ТРУБ

    Размеры этих труб из ПВХ можно выразить двумя способами: (1) SDR и (2) Schedule.

    Основными типами SDR являются SDR 17, 21, 26 и 32.5. Меньшие значения SDR имеют большую толщину и большее номинальное давление.

    Таблица 29: В этой таблице показаны размеры труб из ПВХ SDR 17.

    Таблица 30: В этой таблице показаны размеры труб из ПВХ SDR 21. Трубопровод SDR 21 имеет меньший внутренний диаметр

    Калькулятор также включает SDR 26 и SDR 32.5. Двумя основными типами расписания являются Schedule 40 и Schedule 80. Также доступны трубопроводы Schedule 10 и 120, но они менее распространены и не включены в калькулятор.

    Таблица 31: В этой таблице показаны размеры труб из ПВХ сортамента 40.

    Таблица 32: В этой таблице показаны размеры труб из ПВХ сортамента 80.

    6.9.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

    Различные типы подматериалов из ПВХ и SDR имеют номинальное давление от 50 до 315 фунтов на квадратный дюйм. Более низкие SDR имеют более высокие номинальные значения давления, а более высокие SDR имеют более низкие номинальные значения давления. Трубопровод сортамента 40 имеет диапазон давления от 810 до 60 фунтов на кв. дюйм, в зависимости от типа подматериала из ПВХ и размера трубы. Меньшие размеры труб имеют большее номинальное давление. Трубопровод сортамента 80 имеет диапазон давления от 1230 до 60 фунтов на кв. дюйм, в зависимости от типа подматериала из ПВХ и размера трубы.

    При повышении температуры номинальное давление также уменьшается. Номинальное давление снижается почти на 22 % при повышении температуры с 73 F до 140 F. В общей категории материалов для труб из ПВХ существуют различные типы подматериалов, и каждый тип подматериала будет иметь несколько разные максимально допустимые давления. Поэтому обязательно используйте эти номинальные значения давления только в качестве ориентира и уточняйте у производителя труб точные номинальные значения давления в зависимости от температуры трубы, размера трубы, типа трубы и типа подматериала.

    6.10 ТРУБОПРОВОДЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

    Трубы из нержавеющей стали

    не часто используются для бытовых систем водоснабжения из-за их стоимости. Нержавеющая сталь подходит для условий, где требуется коррозионная стойкость. Хотя название «нержавейка» подразумевает, что труба не подвержена коррозии, это означает лишь то, что труба более устойчива, чем другие металлы. Ключом к его устойчивости к коррозии является хром. Нержавеющая сталь — это стальной сплав, состоящий как минимум из 10.5% хрома. Сплав стали представляет собой комбинацию железа и другого элемента, в данном случае хрома.

    Существует два основных типа трубопроводов из нержавеющей стали: нержавеющая сталь 304 и 316. Разница между 304 и 316 заключается в химическом составе. 304-нержавеющая сталь содержит железо и (10,5%) хром. 316-нержавеющая сталь содержит железо, (10,5%) хром и (2-3%) молибден.

    Для нержавеющих сталей добавлено еще одно отличие.Нержавеющая сталь будет иметь другие элементы, помимо железа и хрома. Например, это типичный состав 304-нержавеющей стали.

    Таблица 33: Процентный состав типичной нержавеющей стали 304.

    Нержавеющую сталь можно отличить по букве «L» в конце ее номера. Это указывает на то, что нержавеющая сталь имеет процентное содержание углерода менее .04%. Этот низкий уровень углерода увеличивает коррозионную стойкость металлов. Нержавеющая сталь 304 или 316 с большей вероятностью подвержена коррозии в местах сварки, но 304L или 316L будут иметь большую коррозионную стойкость в местах сварки.

    Таким образом, существует четыре основных типа труб из нержавеющей стали: (1) 304, (2) 304L, (3) 316 и (4) 316L. Эти материалы отлично подходят для мест, где коррозия является проблемой.

    6.10.1 РАЗМЕРЫ ТРУБ

    Размеры трубы одинаковы для нержавеющей стали 304 и 316.Размеры труб изменяются только в зависимости от размеров труб и спецификаций. ASTM A312 — это Стандартная спецификация для бесшовных, сварных и сильно холоднодеформированных труб из аустенитной нержавеющей стали. В этой спецификации указаны наружные диаметры и толщины, необходимые для соответствия различным графикам: 10S, 40S и 80S. Schedule 10S — самая тонкая труба, а 80S — самая толстая труба. Внешние диаметры одинаковы для всех графиков, но толщина варьируется. Постоянные наружные диаметры позволяют соединять трубы разного сечения друг с другом.

    Таблица 34: В этой таблице показаны размеры трубопроводов из нержавеющей стали сортамента 10s

    Таблица 35: В этой таблице показаны размеры трубопроводов из нержавеющей стали сортамента 40s.

    Таблица 36: В этой таблице показаны размеры трубопроводов из нержавеющей стали сортамента 80s.

    6.10.2 НОМИНАЛЬНОЕ ДАВЛЕНИЕ

    Трубы из нержавеющей стали

    имеют номинальное давление, которое варьируется в зависимости от типа, размера трубы и графика. Более толстые графики имеют более высокие номинальные значения давления, как и трубы меньшего размера. Подобно другим ранее обсуждавшимся металлическим трубопроводам, трубопроводы из нержавеющей стали имеют максимально допустимое давление в диапазоне от 2000 фунтов на квадратный дюйм для небольших труб до 200 фунтов на квадратный дюйм для больших труб и более низких графиков.Номинальные значения давления подходят для температур от 0 F до 300 F. Трубы 304 будут прочнее, так как в них больше железа, а 316 будут слабее.

    Как определить подходящие размеры труб для распределения воды в зданиях?

    🕑 Время чтения: 1 минута

    Трубы для разводки воды в здании доступны в различных размерах. Определение подходящих размеров труб для различных целей в здании на основе различных факторов, таких как стоимость, давление и т. д.которые обсудили.

    Обсуждаются следующие вопросы относительно размеров труб в зданиях:
    • Какие факторы влияют на выбор размера водопроводных труб в зданиях?
    • Процедуры, используемые для определения размеров труб для водопровода в зданиях

    Рис. 1: Различные размеры труб для подачи воды в зданиях

    Факторы, влияющие на выбор размера водопроводной трубы в зданиях
    • Экономичность
    • Давление в источнике водоснабжения
    • Требуемое давление на каждом выпускном устройстве (примерами выпускного устройства являются ванны, желоба, биде, питьевые фонтанчики, кухонные мойки, раковины для ванных комнат, душевые кабины и др.)
    • Потеря давления выпусков, расположенных над источником воды.Потеря давления обычно вызвана трением воды. Трение возникает из-за течения воды в трубах, водомере и обратном клапане.
    • Ограничение скорости потока воды во избежание шума и эрозии трубы.
    • Дополнительная емкость для возможного расширения в будущем. Как правило, дополнительная мощность составляет около 10 процентов.
    • Экономические соображения в значительной степени определяют процесс отбора. Но другие факторы, объясненные выше, могут привести к использованию определенного размера трубы, отличного от наиболее экономичного.

    Процедуры определения размеров труб для водопровода в зданиях
    • Начертите все предлагаемые горизонтальные магистрали, стояки и ответвления с необходимой информацией, включая типы и количество приспособлений и необходимый поток.
    • Расчет требуемого веса светильников с использованием Таблицы 1 и Таблицы 2.
    • Укажите потребность в воде в галлонах на миллиметр, используя рис. 2 и рис. 3, а также общее количество креплений.
    • Оцените эквивалентную длину трубы для каждой трубы в системе.Этот шаг должен начинаться с главной улицы.
    • Определить среднее минимальное давление в уличной магистрали. Это может быть получено от Water Company или путем тестирования.
    • Укажите минимальное давление, необходимое для самого высокого приспособления
    • Рассчитайте потери давления в трубах, используя расчетную эквивалентную длину трубы.
    • Наконец, выберите размер трубы, используя рисунок 4.

    Примечание:
    • Размеры единиц в таблицах 1 и 2 указаны в мм, а размеры труб в таблице указаны в дюймах.1 дюйм = 25,4 мм, 1 фут = 304,8 мм, 1 галлон/м = 3,785 л/м.
    • Скорость воды не должна превышать 2,438 м/с у седла клапана, чтобы предотвратить шум и эрозию. Таким образом, площадь трубы должна быть как минимум равна расходу воды, деленному на восемь.
    • Размеры труб подачи арматуры, указанные в таблицах 1 и 2, являются минимальными.

    Таблица 1: Узлы крепления, размеры сифона и соединений для сантехнического оборудования для бытовых вод
    Типы крепления Бытовая вода
    Значение единицы крепления как коэффициент нагрузки Минимальный размер присоединений, мм
    Частный Общественный Горячая вода Холодная вода
    Ванна (с верхним душем или без него 2 4 12.7 12,7
    Биде
    Комбинация мойки и поддона 3 12,7 12,7
    Комбинация и лоток с приспособлением для утилизации пищевых продуктов 4
    Стоматологическая установка 1 9,525
    Стоматологический туалет 1 2 12,7 12.7
    Вода для мытья посуды бытовая 2
    Питьевой фонтанчик 1 2 9,525
    Напольные трапы 1
    Кухонная мойка 2 4 12,7 12,7
    Кухонная мойка, бытовая, с измельчителем пищевых отходов 3
    Туалет 1 19.05 9,525
    Туалет 2 12,7 12,7
    Туалет, парикмахерская, салон красоты 2
    Туалет хирургический 2
    Лоток для белья (1 или 2 отделения) 2 4 12,7 12,7
    Душ, на человека 2 4 12.7 12,7
    Раковины хирургические 3 12,7 12,7
    Раковины Смывной обод (с клапаном) 2 19.05 19.05
    Обслуживание раковин (стандартный сифон) 3 12,7 12,7
    Обслуживание раковин (ловушка P) 2 4 12,7 12,7
    Раковина Кастрюля, буфетная, 4
    Писсуар, пьедестал, сифонная форсунка, обдув 10 25.4
    Писсуар, настенный выступ 5 12,7
    Стойка для писсуара 5 50,8 19.05
    Писсуар со сливным бачком 3
    Раковина (круглая или составная) каждый комплект смесителей 2 12,7 12,7
    Туалет, работающий от бака 3 5 19.05
    Туалет, с клапаном 6 10 25,4

    Таблица 2: Узлы крепления, сифон и присоединительные размеры для сантехнических приборов для дренажа

    Типы крепления Дренаж
    Значение единицы крепления как коэффициент нагрузки Минимальный размер ловушки, мм
    Ванна (с верхним душем или без него 2 38.1
    Биде
    Комбинация мойки и поддона 2
    Комбинация и лоток с приспособлением для утилизации пищевых продуктов 3
    Стоматологическая установка 1 31,75
    Стоматологический туалет 2
    Вода для мытья посуды бытовая 2 38,1
    Питьевой фонтанчик 1 31,75
    Напольные трапы 2 50.8
    Кухонная мойка 2 или 3 38,1
    Кухонная мойка, бытовая, с измельчителем пищевых отходов 2
    Туалет 1 31,75
    Туалет 2 38,1
    Туалет, парикмахерская, салон красоты 2
    Туалет хирургический 2
    Лоток для белья (1 или 2 отделения) 2
    Душ, на человека 2 50.8
    Раковины хирургические 3 38,1
    Раковины Смывной обод (с клапаном) 6 76,2
    Обслуживание раковин (стандартный сифон) 3
    Обслуживание раковин (ловушка P) 3 50,8
    Раковина Кастрюля, буфетная, 3 38,1
    Писсуар, пьедестал, сифонная форсунка, обдув 6 76.2
    Писсуар, настенный выступ 2 38,1
    Стойка для писсуара 2 50,8
    Писсуар со сливным бачком 2 38,1
    Раковина (круглая или составная) каждый комплект смесителей 3
    Туалет, работающий от бака 4 76,2
    Туалет, с клапаном 6

    Рис.2: Кривая потребности в воде для бытовых нужд Укажите скорость потока, используя количество обслуживаемых приборов

    Рис. 3: Кривая воды для бытового потребления, увеличенная часть для низкого потребления воды

    Рис. 4: Определение потока в медных трубах и других трубах, которые будут сглажены после эксплуатации в течение 15–20 лет

    Подробнее:

    Типы водопроводных труб, используемых в строительстве Типы водопроводных и дренажных систем в зданиях Типы соединений труб в водопроводной системе Типы фитингов в водопроводной системе различного назначения

    Ссылки

    АСПЭ.Справочник по инженерному проектированию сантехники: Руководство инженера по проектированию и строительству систем. Чикаго: Американское общество инженеров-сантехников, т. I, 2004 г. ФРЕДЕРИК С. МЕРРИТТ, ДЖОНАТАН Т. РИКЕТТС. Справочник по проектированию и строительству зданий. 6-е издание. изд. Нью-Йорк: МакГРО-ХИЛЛ, 2001. GESAP, Водоснабжение, 2017 г. Дата обращения: 30 сентября 2017 г.

    Как определить размеры водопроводных сетей (из PEX или меди)

    Знание размеров водопроводных труб (PEX или медных) необходимо, если вы новичок в сфере сантехники или делаете это своими руками.В этом сообщении в блоге будут описаны шаги для нашего предпочтительного метода с использованием Единого сантехнического кодекса 2018 года. Если вы делаете дополнение или начинаете с нуля, это руководство должно вам очень помочь. Итак, приступим.

    Калибровка счетчика воды

    Наша главная задача — определить размер нашего водомера или убедиться, что наш существующий водомер способен расшириться в любом проекте, над которым мы работаем. В нашем примере в видео у нас есть счетчик воды, подключенный к кухонной раковине, группа ванных комнат внизу (которая включает в себя умывальник, туалет и душ) и группа ванных комнат наверху с такими же светильниками.(Синий цвет обозначает линии холодной воды, а розовый — линии горячей воды.)

    Чтобы определить размер счетчика, нам понадобятся четыре ключевых бита информации:

    • Всего креплений
    • Развернутая длина самого удаленного выхода
    • Высота самого высокого крепления
    • Давление воды

    1. Рассчитайте общее количество крепежных элементов

    Первое, что нам нужно сделать, это рассчитать общее количество светильников, которое, по сути, показывает, насколько сильно мы потребляем воду из системы водоснабжения в доме.Каждому приспособлению присваивается значение из таблицы Единого сантехнического кодекса 2018 года в зависимости от того, сколько требований оно предъявляет к этой системе. (Следуйте таблице 610.3 ниже.)

    При подсчете общего количества приборов сначала решите, являетесь ли вы столбцом «публичный» или «частный». В нашем примере мы частный дом. Начиная с комбинации ванны, мы видим, что единиц сантехники (WSFU) равно 4. Теперь давайте поищем нашу кухонную раковину: «Кухня, домашняя с посудомоечной машиной или без» — это то, что нам нужно, а это 1.5 ВФУ.

    Имейте в виду, что в этой таблице также указан минимальный размер отводной трубы приспособления — эти приспособления не могут поставляться с чем-то меньшим, чем то, что указано в этой колонке.

    Продолжаем: туалет 1 WSFU, туалет 2,5. Комбинация ванны и душа равна 4. И поскольку наш пример наверху отражает пример внизу, мы можем просто продублировать числа для этого.

    Сейчас? Складываем все: всего 16,5 шт. водопроводной арматуры.

    2.Рассчитать развернутую длину

    Следующее, что нам нужно сделать, это рассчитать развернутую длину от самого дальнего удаленного выхода. Другими словами: прибор, который находится дальше всего от нашего измерителя. Мы делаем это, прослеживая вдоль осевых линий труб, пока не достигнем счетчика. Это общее расстояние называется развернутой длиной.

    Опять же, самая удаленная розетка означает прибор в доме, который находится дальше всего от счетчика. В нашем примере это будет душ наверху.Теперь просто вернитесь к метру, добавляя длину центральной линии по мере продвижения. Если вы следите за нашим видео, наше итоговое число составляет 115 футов.

    3. Рассчитать высоту самого высокого крепления

    Теперь вычисляем высоту самого высокого крепления. Вычислить это просто: нужно найти разницу между высотой счетчика и нашей самой высокой удаленной розеткой. В нашем примере самое высокое приспособление на 12 футов 91 129 выше 91 130 метра.

    Этот номер важен, потому что он влияет на давление воды в вашей системе.

    4. Рассчитать давление

    Чтобы рассчитать давление в ваших водопроводах, вам понадобится высота самой высокой арматуры (которую мы выяснили на предыдущем шаге). Если ваше самое высокое приспособление 91 129 выше 91 130 вашего метра, тогда вы испытаете потерю давления. Чтобы учесть это, вы можете ожидать потери 0,5 PSI на каждый фут подъема. В нашем примере мы умножаем 12 на 0,5, что дает падение давления в 6 фунтов на квадратный дюйм.

    Однако, если ваш самый высокий прибор ниже , ваш измеритель (т.е., у вас есть подвал), вы будете добавлять 0,5 PSI на каждый фут перепада высот.

    Далее нам необходимо рассчитать статическое давление нашей системы в источнике питания. Если в течение дня наблюдаются колебания давления, следует использовать самое низкое измеренное давление. В нашем примере мы читаем 60 фунтов на квадратный дюйм. Чтобы получить реальное давление , нам нужно взять наши показания и вычесть высоту нашего самого высокого выпускного отверстия. Результат: 54 PSI. Это последняя переменная, которая нам нужна, чтобы начать вставлять ее в наши таблицы.(Следуйте таблице 610.4 ниже.)

    Верхняя часть таблицы — это максимально допустимая длина. Из шага 2 в нашем примере наша развернутая длина удаленной розетки составляет 115. Это поставит нас на стол между 100 и 150, и вы всегда хотите округлить. Спустившись со столбца 150, ищем диапазон давления. Наш диапазон давления составляет 54 фунта на квадратный дюйм, поэтому мы будем работать со средней таблицей, помеченной «от 46 до 60 фунтов на квадратный дюйм». Следующее, что нам нужно, это общее количество единиц крепления.У нас 16,5. В таблице ниже вы увидите, что 16,5 находится между 14 и 28. Опять же, мы всегда округляем. Глядя на самые левые столбцы, мы найдем наш размер метража и размер строительного запаса: 3/4 дюйма и 1 дюйм соответственно.

    Мы рекомендуем вам создать шпаргалку для соответствующих размеров труб, чтобы вам не пришлось искать их позже. Например, наша 1-дюймовая труба может иметь до 30 единиц крепления, наша 3/4-дюймовая может иметь до 14, а наша 1/2-дюймовая может иметь до 4.

    Метод 75%

    Теперь, когда мы проверили размер счетчика, нам нужно определить размер каждой ветви нашей системы. Мы собираемся использовать так называемый метод 75%. Метод 75% означает, что если к прибору подводится как горячая вода , так и холодная вода , мы берем эту общую единицу прибора и умножаем ее на 0,75. Полученное число является размером каждой ветки.

    Калибровка линий горячей и холодной воды

    Вместо того, чтобы записывать все это здесь, мы рекомендуем вам посмотреть видео выше, чтобы увидеть нашу демонстрацию расчета каждой ветви и ее суммирования.Однако следует помнить несколько советов:

    • Работа с горячими и холодными линиями по отдельности перед суммированием на счетчике
    • Начните с самой удаленной точки на каждом этаже, так как вы будете работать ниже по течению
    • Если в вашем филиале есть как горячие, так и холодные линии, используйте метод 75 % для общего количества светильников, чтобы получить размер ответвления
    • См. Таблицу 610.4 в справочнике «Единые правила сантехники», чтобы рассчитать правильный размер трубы
    • По мере приближения к измерителю не забудьте включить все дополнительные ответвления вверх по течению от ответвления, которое вы сейчас рассчитываете (т.т. е., если ваша нижестоящая ветвь состоит из 3 единиц приборов, добавьте к ней общее количество единиц приборов от всего вышестоящего)

    Изменение размера для PEX-B

    Поскольку описанные выше шаги предназначены для определения размера универсального водопровода, его можно использовать для PEX, меди, оцинковки — какой бы ни была ваша система. Тем не менее, мы получаем много вопросов о водопроводных линиях PEX-B со вставными фитингами: как учитывать размеры, если вставные фитинги вызывают ограничения потока?

    Наш реальный ответ: нет хорошего способа объяснить это, но у нас есть несколько советов.Если ваш водопровод проходит через множество приспособлений с этим фитингом в виде вставки PEX-B, ошибитесь с размером трубы большего размера. Например, если вы находитесь на границе между размером трубы 1/2″ и 3/4″, выберите больший. Там нет точной науки. Но если вы находитесь на этих границах между размерами труб, стоит увеличить размер трубы до следующего размера, чтобы быть в безопасности.

    Резюме

    Мы надеемся, что это помогло. Если вам нужна дополнительная помощь с сантехникой, не стесняйтесь звонить нам. И не забудьте подписаться на наш канал YouTube, чтобы не пропустить еще больше полезных видео!

    Какие трубы лучше всего подходят для водопровода?

    Чтобы обеспечить надежное водоснабжение домовладельцев и предприятий в сообществе, водопроводные трубы должны быть изготовлены из правильных материалов.Материалы трубопроводов, используемые для магистрального водоснабжения, менялись с годами по мере развития новых технологий.

    В этой статье мы рассмотрим лучшие материалы труб для водопровода и обсудим, как правильные типы труб могут увеличить срок службы и свести к минимуму потребность в дорогостоящем ремонте сети и время простоя. Изучение различных типов материалов для трубопроводов также может помочь вам выбрать правильные инструменты для водопровода, доступные для продажи в отрасли водоснабжения и водоотведения.Читать дальше.

    Какая труба лучше для водопровода?

    Водопроводные трубы могут быть изготовлены из различных материалов, включая металл, глину, бетон и пластик. Что касается размера, наиболее распространенный диаметр водопроводной трубы составляет от 6 до 16 дюймов, хотя также доступны варианты на 8, 10 и 12 дюймов. Вот список наиболее распространенных материалов для водопроводных труб:

    • Чугун
    • Ковкий чугун
    • Сталь
    • Медь
    • Керамическая глина
    • Железобетон
    • Асбоцемент
    • ПВХ
    • ПЭВП
    • Стекловолокно

    Остается важный вопрос: какой материал труб лучше всего подходит для водопроводной системы? Каждый материал трубопровода имеет свои уникальные характеристики, и какой из них лучше всего подходит для конкретного водопровода, зависит от множества факторов.Магистральные водопроводные трубы должны выдерживать специфические характеристики почвы и воды в системе водоснабжения. Некоторые материалы труб слишком хрупкие, а другие могут быть слишком химически небезопасными.

    На протяжении всей истории основные типы магистральных водопроводных труб менялись с труб из стеклокерамики и бетона на трубы из чугуна и ковкого чугуна в 20 веке. Хотя многие из этих труб все еще используются сегодня, особенно изготовленные из ковкого чугуна, в большинстве новых водопроводных сетей используются трубы из полиэтилена высокой плотности и из ПВХ благодаря их уникальным свойствам .Трубы из ПВХ, в частности, недороги, легки и долговечны, а также обладают высокой устойчивостью к коррозии и большинству химических веществ.

    Что лучше: медь или ПВХ для водопровода?

    И медь, и ПВХ находят применение в современных системах водоснабжения. Медь , с одной стороны, является прочным, но гибким металлом, который часто является лучшим выбором для домашней сантехники. Профессиональные сантехники и подрядчики часто используют медь, поскольку из нее можно формировать трубы с тонкими, но прочными стенками.Однако медь подвержена кислотной коррозии. Медь обычно используется для конечного участка трубы от водопровода до предприятий и домохозяйств, получающих воду.

    Трубы из ПВХ , с другой стороны, в основном используются для водопроводных магистралей. Это связано с тем, что ПВХ известен своей коррозионной и химической стойкостью, а также тем, что он легкий, относительно дешевый и долговечный. В дополнение к распределению питьевой воды ПВХ также используется в ирригационных системах, самотечной и живой канализации, ливневых стоках и силовых сетях.

    Ищете инструменты для водопровода на продажу? Свяжитесь с Blair Supply сейчас

    Компания Blair Supply Corp. готова предоставить вам самые лучшие инструменты и материалы для отрасли водоснабжения и водоотведения. Ищете ли вы копирную проволоку Copperhead или нужны муфты Cepex, обязательно изучите наш богатый онлайн-выбор.

    Помимо оборудования лучших брендов, мы также известны удобной и доступной доставкой по всей стране. Мы можем доставить нужные вам инструменты и материалы независимо от того, где вы находитесь в стране, поскольку мы отправляем нашу продукцию с трех хорошо оборудованных складов в Авоке, Уотертауне и Рочестере, штат Нью-Йорк.Просмотрите наш веб-сайт или позвоните нам сегодня, чтобы узнать, почему мы являемся ведущим поставщиком материалов для распределения коммунальных услуг с 1958 года.



    12 различных типов водопроводных труб (Таблица размеров труб)

    Вот подробный список различных типов сантехнических труб и трубопроводов, используемых в водопроводных системах жилых домов. Мы включаем объяснение того, для чего используется каждый тип, вместе с фото-примером каждого. В конце ознакомьтесь с таблицей размеров труб для получения информации о размерах.

    У меня есть друг-сантехник, который многому меня научил в сфере сантехники. Его вклад в эту статью очень помог.

    Сказать, что подмастерью-сантехнику нужно много знать, значит ничего не сказать. Каждую неделю он сталкивается со всевозможными заданиями и проблемами. Это интересная работа, которая включает в себя много работы по решению проблем и диагностике.

    Часть работы включает в себя планирование крупных работ и выбор типов труб, которые будут использоваться для каждой сантехнической функции.В этой статье кратко изложены все различные типы труб.

    Связанный: Кредитные карты для сантехников | Идеи подарков для сантехников | способы сделать открытые трубы » вики полезно Учебники по сантехнике своими руками | Типы хомутов для труб | ПВХ трубы и размеры | Как предотвратить замерзание труб

    Типы водопроводных труб, используемых в сантехнике

    Ниже представлен обширный список всех типов труб по материалам. Большинство изображений предоставлено Homedepot.com.

    Акрилонитрилбутадиенстирол (АБС)

    ABS устойчив к агрессивным химическим веществам и имеет низкую температуру плавления.Хотя он используется для изготовления труб, он хорошо известен благодаря игрушкам Lego, компьютерным клавиатурам и защитным маскам для розеток [источник: Creativemechanisms.com].

    Этот тип трубы используется для отвода нечистот и сточных вод от домовладений. Подходит для систем DWV (дренажно-вентиляционных).

    Не гибкий. Другими словами, он твердый.

    Труба из акрилонитрил-бутадиен-стирола (АБС)

    Латунь

    Латунь представляет собой сплав меди и цинка. Он широко используется во многих предметах домашнего обихода, таких как замки, подшипники, дверные ручки и сантехнические изделия, такие как трубы, подобные показанной ниже.

    Хотя латунь можно использовать для водопроводных труб, это редко происходит из-за ее высокой стоимости. Латунные фитинги более распространены.

    Латунная труба

    Чугун

    Чугунная труба, используемая для канализационных стоков, представляет собой прочную и долговечную трубу, способную выдерживать экстремальные температуры.

    Чугун — это сплав железа с содержанием углерода от 2% до 4%, а также кремния и марганца и следами примесей, таких как сера и фосфор [источник: Encyclopedia Britannica].

    Он использовался еще в 6 веке в Китае.

    Он широко используется для кастрюль и сковородок (то есть чугунных сковородок), но также используется для труб.

    Чугунная труба

    Хлорированный поливинилхлорид (ХПВХ)

    Этот тип коррозионностойких труб используется для горячего и холодного водоснабжения (до 180°F). Он прочный и простой в использовании. ХПВХ отличается от ПВХ тем, что он изменяется в результате свободнорадикальной реакции хлорирования, которая эффективно увеличивает содержание хлора в материале. ХПВХ также является термопластом, из которого изготавливают многие из тех же продуктов, что и ПВХ [источник: Коммерческие промышленные поставки].Этот процесс позволяет выдерживать более широкий диапазон температур.

    Поскольку ХПВХ имеет больше применений, чем ПВХ, он дороже.

    Труба из хлорированного поливинилхлорида (ХПВХ)

    Медь

    Одно из любимых занятий нашей семьи — посещение шахты «Британия» в Сквамише, Британская Колумбия. Тур включает в себя поездку на шахтной тележке в гору, которая включает в себя экскурсию по различным горнодобывающим инструментам, методам, освещению и тому, на что это было похоже для шахтеров 100 лет назад. Когда-то на этом руднике производилось больше всего меди во всей Северной Америке.Вот фото этого горного музея:

    Британский музей шахт в Сквамише, Британская Колумбия.

    Медные трубки используются для горячей и холодной воды. В то время как ПВХ заменил большую часть использования меди из-за более низкой стоимости ПВХ, медь по-прежнему является отличной трубой для питьевой воды.

    Сколько стоит медная труба? Вы можете купить 2-футовую трубу диаметром 1 дюйм за 13,44 доллара на сайте Homedepot.com. Сравните это с ПВХ — труба из ПВХ диаметром 1 дюйм и длиной 10 футов на Homedepot.com стоит 7,95 долларов.

    Медные трубы

    Сшитый полиэтилен (PEX)

    Эта трубка используется для обогрева жилых помещений.Он предотвращает проникновение кислорода и других элементов и повреждение ключевых механических компонентов в системах отопления.

    Может также использоваться для перевозки питьевой воды. Как вы можете видеть на изображении ниже, он гнется и легкий, что делает его удобным в использовании сантехническим материалом.

    Трубка из сшитого полиэтилена (PEX)

    Оцинкованная сталь

    Оцинкованная сталь покрыта цинком для предотвращения ржавчины. Этот тип труб был популярен в домах, построенных до 1960 года, и заменял свинцовые трубы для водопровода.Проблема с оцинкованными стальными трубами заключается в том, что в конечном итоге цинковое покрытие разрушается, что приводит к ржавчине [источник: Amercianvintagehome.com].

    Оцинкованная стальная труба

    HDPE (полиэтилен высокой плотности)

    Этот тип труб используется для дренажных систем. Он особенно хорош для неровной местности и устойчив к погодным условиям.

    Также используется для ирригационных систем. Их можно погрузить в воду или зарыть в землю [источник: Veervisions.com].

    Труба из ПНД

    Полиэтилен низкой плотности (ПЭНП)

    В сантехнических целях эта трубка используется для линий умягчения воды.Он устойчив ко многим растворителям, кислотам, щелочам и газам.

    Очень устойчив к растрескиванию под напряжением, гибкий и прочный [источник: Hudson Extrusions].

    Трубка из полиэтилена низкой плотности (ПЭНП)

    ПВХ

    Когда мы переехали в наш нынешний дом, я пошел и купил кучу длинных труб из ПВХ и фитингов для моих детей, чтобы они могли играть с ними на заднем дворе. Хотя в то время это казалось дорогой игрушкой, я должен сказать, что это была отличная покупка. Мои дети провели бесконечные часы, создавая простые системы труб и пропуская через них воду с помощью шланга.Это куча веселья и отличная игрушка на заднем дворе.

    Теперь вернемся к реальным сантехническим применениям ПВХ.

    ПВХ означает поливинилхлорид, и он стал обычной заменой металлических труб.

    ПВХ

    — один из самых известных вариантов труб. ПВХ является синонимом слова «труба». Он широко используется в жилых домах для отвода сточных вод и вентиляции. Однако вы должны знать, что это не подходит для горячей воды. ХПВХ лучше подходит для воды с более высокой температурой.

    Трубы ПВХ

    Полипропилен

    Как видно из приведенного ниже фото примера, этот тип трубы является гибким, его можно сгибать и огибать различные объекты.

    идеально подходит для перекачки горячих жидкостей и газов при работе с пищевыми продуктами и напитками. Его можно использовать для небольших опорных конструкций жидкостных систем или в качестве вкладыша в металлических трубопроводных системах. Использование в производственных операциях, где требуется исключительная устойчивость к кислотам и щелочам [источник: Grainger.com].

    Полипропиленовая трубка

    Винил

    Этот тип трубок широко используется в лабораторных условиях и дома для таких целей, как домашнее пивоварение. Он не широко используется для сантехнических применений, но мы включили его, потому что это может быть полезным вариантом трубки для прокачки жидкостей.

    Трубка из прозрачного винила

    Таблица размеров труб

    Ниже приведены две основные таблицы, относящиеся к стандартным размерам труб, предоставленные сайтом PlumbingSupply.com.

    1. Информационная таблица стандартных размеров труб

    Показан наружный диаметр для стандартной трубы из IPS, сортамента 40 (ПВХ, нержавеющая сталь, латунь, сталь и т. д.). Не для CPVC, PEX, PB или медных труб.

    2. Таблица сокращений трубной резьбы

    Роль водопроводных сетей в водоснабжении | Водная практика и технология

    Система водоснабжения включает источник сырой воды, очистную или производственную установку и распределительную систему.Для достижения своей основной цели – обеспечения потребителей водой с требуемыми напорами и расходами – все три компонента системы должны работать на оптимальном уровне. Источник сырой воды должен иметь достаточную производительность, процессы очистных сооружений должны обеспечивать пропускную способность, которая может удовлетворить спрос, а система распределения должна быть способна доставлять воду. Если какой-либо компонент работает неадекватно, система в целом может работать неэффективно. Часто, если потребители не получают требуемой подачи воды, считается, что проблема кроется в неадекватном производстве.Хотя это может быть правдой, другим фактором, который может серьезно повлиять на уровень обслуживания, является качество системы распределения.

    В качестве примера можно использовать систему водоснабжения Кампалы, Уганда. После увеличения производства до 160 000 м 91 365 3 91 366 воды в день, что превышало спрос в то время, потребители по-прежнему часто жаловались на нехватку воды (NWSC 2007). Это указывает на то, что причиной недостаточной производительности системы может быть не только производство, но и система распределения.Из-за роста населения потребность в воде в Кампале в настоящее время (в 2018 г.) составляет 200 000 м 91 365 3 91 366 / сут, что еще больше усугубило ситуацию. Этому не способствует неадекватная сеть, трубы которой имеют плохой размер и не привлекали внимания в течение 50 лет. Кампала — не единственный район, который сталкивается с нехваткой воды, но и один из многих городских районов, в которых системы водоснабжения находятся под давлением с прерывистым потоком (Zyoud 2003; Khatri & Lee & Schwab 2005; Nyende-Byakika 2006; Vairavamoorthy 2007; Biswas & Seetharam 2008; Rosenberg). 2008; Вайравамурти и др. 2008), которые характеризуются низкими напорами и расходами.

    Системы распределения воды включают, в основном, резервуары, трубы, насосы и клапаны. Они должны быть правильно спроектированы и оптимизированы, чтобы они могли функционировать должным образом, доставляя требуемые объемы воды потребителям (Nyende-Byakika и др. 2010). Чтобы соответствовать нормативным требованиям и ожиданиям клиентов, водоканалы ощущают растущую потребность в улучшении пояснений движения и т. д. воды в своих распределительных системах (Kritpiphat et al. 1998 г.; Россман 2000). Если бы можно было получить представление о поведении сети в различных условиях и установить влияние этих условий, можно было бы лучше управлять сетями и предлагать более качественное обслуживание клиентов.

    Целью данной статьи является демонстрация важности и влияния, которое водопроводные сети могут иметь на водоснабжение, с особым упором на достижение желаемого давления и расхода.Подсистема Rubaga водопроводной сети Кампалы была выбрана как типичный пример.

    Как правильно выбрать систему фильтрации воды?

    «Семь раз отмерь, один раз отрежь» — мудрая поговорка, которой стоит следовать, если вы знаете, что измеряете. Независимо от того, режете ли вы доску для строительного проекта или кусок ткани для рукоделия, вы точно знаете, что измерять и какого размера вам нужно.

    Выбрать систему фильтрации воды подходящего размера намного сложнее, особенно если вы не знаете, что измерять и зачем.Если вы планируете установить систему фильтрации воды в Скоттсдейле, штат Аризона, но не знаете, какой размер вам нужен, эксперты WES Water всегда готовы помочь! Вот что вам нужно знать.

    Размер имеет значение

    Да, размер действительно имеет значение. Чтобы понять почему, нужно понять, как работают системы фильтрации воды. Системы фильтрации воды используют различные среды для удаления загрязняющих веществ из воды. Очищаемой воде требуется минимальное время прохождения через эти среды, чтобы очиститься от загрязнений.Если ваша система фильтрации воды недостаточно велика для того объема воды, который вы используете, ваша система не сможет эффективно очищать воду.

    Подсчитайте свои приборы и достаньте калькулятор

    Многие системы фильтрации воды поставляются с таблицей или предложениями, которые помогут вам выбрать правильный размер в зависимости от количества ванных комнат и членов семьи в вашем доме. Например, в доме с двумя-четырьмя жильцами и одной-двумя ванными комнатами потребуется система фильтрации воды, которая фильтрует 7 галлонов в минуту (GPM).Однако, несмотря на то, что эти рекомендации полезны, они являются всего лишь рекомендациями и могут не помочь вам точно выбрать систему, соответствующую вашим потребностям.

    Вы можете сделать свою собственную оценку, составив список всех светильников и приборов в вашем доме, а затем определив, сколько из этих приборов вы можете использовать одновременно. Затем вы можете суммировать скорость потока для каждого устройства, и это должно дать вам довольно точное представление о том, какой размер системы вам нужен. Вот некоторые распространенные бытовые приборы/светильники и их расход:

    • Ванна: от 4 до 8 галлонов в минуту
    • Стиральная машина: от 4 до 5 галлонов в минуту
    • Душ: 2.от 5 до 5 галлонов в минуту
    • Туалет: от 2,2 до 5 галлонов в минуту
    • Посудомоечная машина: от 2 до 3 галлонов в минуту
    • Кран: от 2,5 до 3 галлонов в минуту

    Проверьте размер трубы

    Еще один способ определить, какой размер системы фильтрации воды вам нужен, который требует меньше математики, — это проверить размер трубопроводной трубы, которая является трубой на входе в ваш дом.

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    *
