Как проверить двунаправленный диод: принцип работы, как проверить TVS-диод.

Содержание

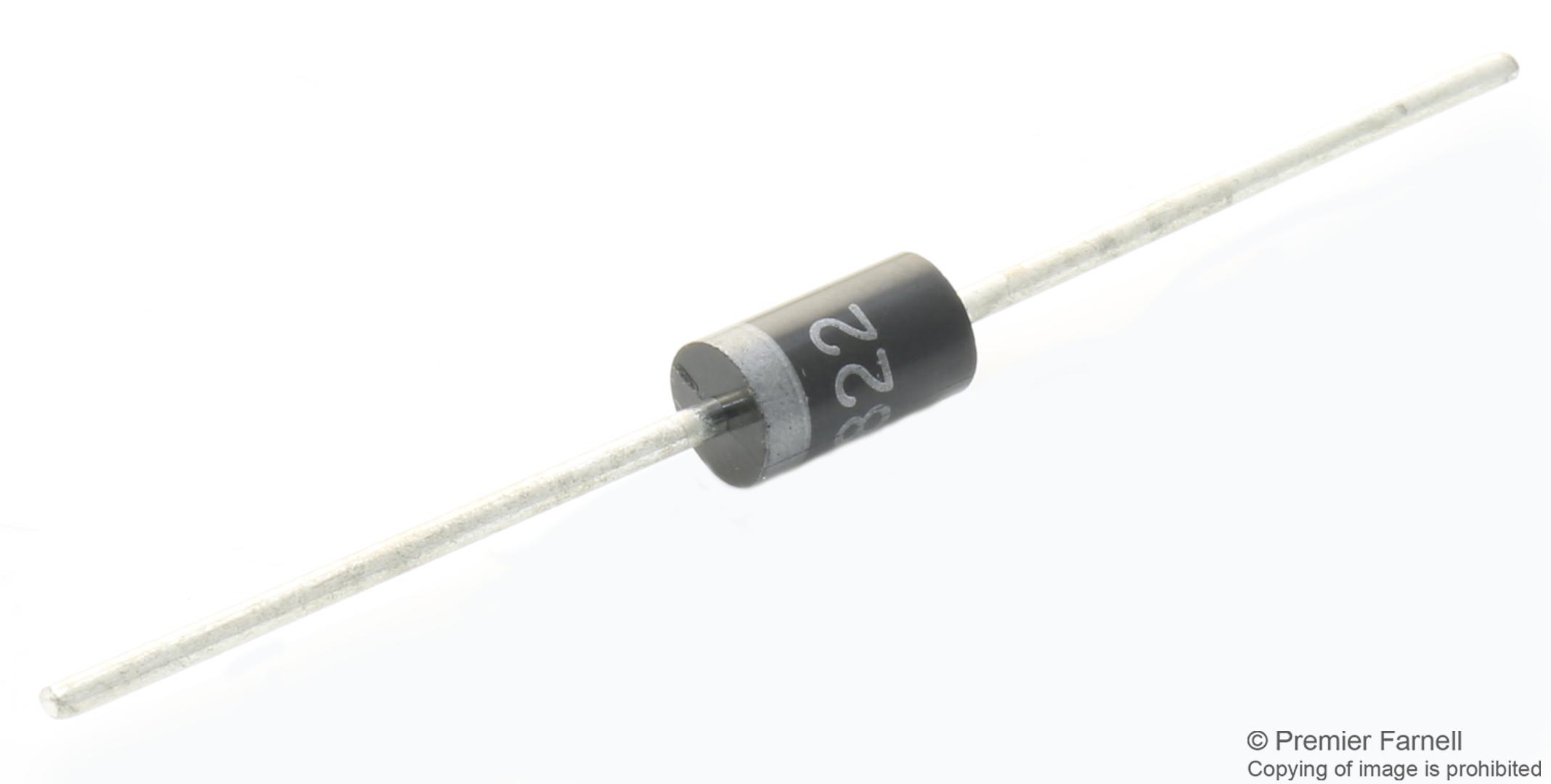

BZW50-33B за 190.08 ₽ в наличии производства ST MICROELECTRONICS

Купить Диод защитный 5кВт BZW50-33B производителя STMicroelectronics можно оптом и в розницу с доставкой по всей России, Казахстану, Республике Беларусь и Украине, а так же в другие страны Таможенного союза (Армения, Киргизия и др.).

Для того, чтобы купить данный товар по базовой цене в розницу, положите его в корзину и оформите заказ следуя детальной инструкции. Обращаем Ваше внимание, что в зависимости от увеличения объёма продукции перерасчёт розничной цены будет произведен автоматически. Оптовая цена на диод защитный 5квт 366в 85а BZW50-33B выставляется исключительно после отправки коммерческого запроса на e-mail: [email protected] или [email protected]

  • Более подробная информация находится в разделе Оплата.

Мы работаем со всеми крупными транспортными компаниями и гарантируем оперативность и надежность каждой поставки независимо от региона присутствия заказчика. Данный товар так же поставляются с различных складов Европы, Китая и США.

Возможные варианты поставки запрашивайте у специалистов компании SUPPLY24.ONLINE.

  • Более подробная информация находится в разделе Доставка.

Гарантия предоставляется непосредственно заводом-изготовителем STMicroelectronics . Гарантийный ремонт или замена оборудования осуществляется исключительно после проведения экспертизы и установления факта гарантийного случая.

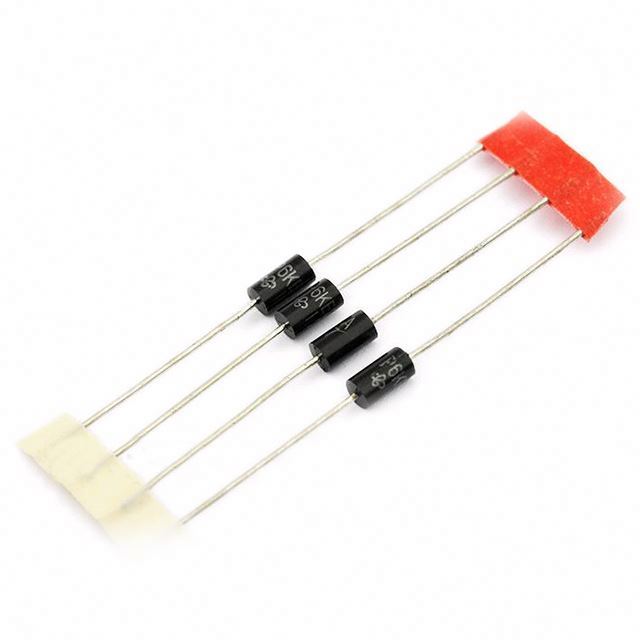

Диоды transil THT двунаправленные практически всех известных мировых брендов представлены нашей компанией. В случае если интересующий Вас товар не был найден на нашем сайте, обратитесь в службу технической поддержки или обслуживающему Вас менеджеру и наши инженеры подберут аналоги для Вашего оборудования. Таким образом, возможно снизить затраты до 20% на обслуживание оборудования и оптимизировать Ваши расходы. Компания SUPPLY24.ONLINE берёт на себя полную ответственность за правильность подбора аналога. Наша компания предлагает только разумный подход, если по ряду критериев запрашиваемый товар не подразумевает замену на аналог, мы не предлагаем замену.


Стратегическая цель нашей компании помочь Вам подобрать оборудование и товар с оптимальными характеристиками, и разобраться в огромном количестве товарных позиций и предложений.


Внимание!

  • Характеристики,внешний вид и комплектация товара могут изменяться производителем без уведомления.
  • Изображение продукции дано в качестве иллюстрации для ознакомления и может быть изменено без уведомления.
  • Точную спецификацию смотрите во вкладке «Характеристики» .
  • При необходимости установки программного обеспечения и использования аксессуаров сторонних производителей, просьба проверить их совместимость с устройством, детально изучив документацию на сайте производителя STMicroelectronics
  • Запрещается нарушение заводских настроек и регулировок без привлечения специалистов сертифицированных сервисных центров.

Характеристики

Производитель

Обратное напряжение макс.

Импульсный ток

Конструкция диода

двунаправленный

Напряжение пробоя

Рассеиваемая мощность

ДОСТАВКА ПО РОССИИ

Доставка осуществляется в течении 2-3 дней с момента зачисления средств на р/с компании при наличии товара на складе в РФ. В отдельных случаях, при большой удаленности Вашего региона, срок доставки может быть увеличен.

  • Полный перечень городов, в которые осуществляется доставка, смотрите ниже.

ДОСТАВКА В СТРАНЫ ТАМОЖЕННОГО СОЮЗА

Доставка осуществляется в течении 3-5 дней с момента зачисления средств на р/с компании в следующие страны.

  • Казахстан
  • Армения
  • Беларусь
  • Киргизия

Обращаем Ваше внимание на то, что сроки доставки товаров напрямую зависят от наличия товара на Российском складе компании.

В случае, если выбранные товарные позиции находятся на одном из внешних складов Европы или США, то срок доставки товара может составлять до 3-4 недель. Для избежания недоразумений, рекомендуем уточнить актуальные сроки поставки в отделе логистики или у менеджера компании.

В данном случае, как правило, 90% заказов доставляются заказчикам в течении первых 2 недель.

Если какая-либо часть товара из Вашего заказа отсутствует на складе, мы отгрузим все имеющиеся в наличии товары, а после поступления с внешнего склада оставшейся части заказа отправим Вам её за счёт нашей компании.

ОФИСЫ ВЫДАЧИ ТОВАРА:

Доставка до ТК осуществляется бесплатно

CКЛАДЫ

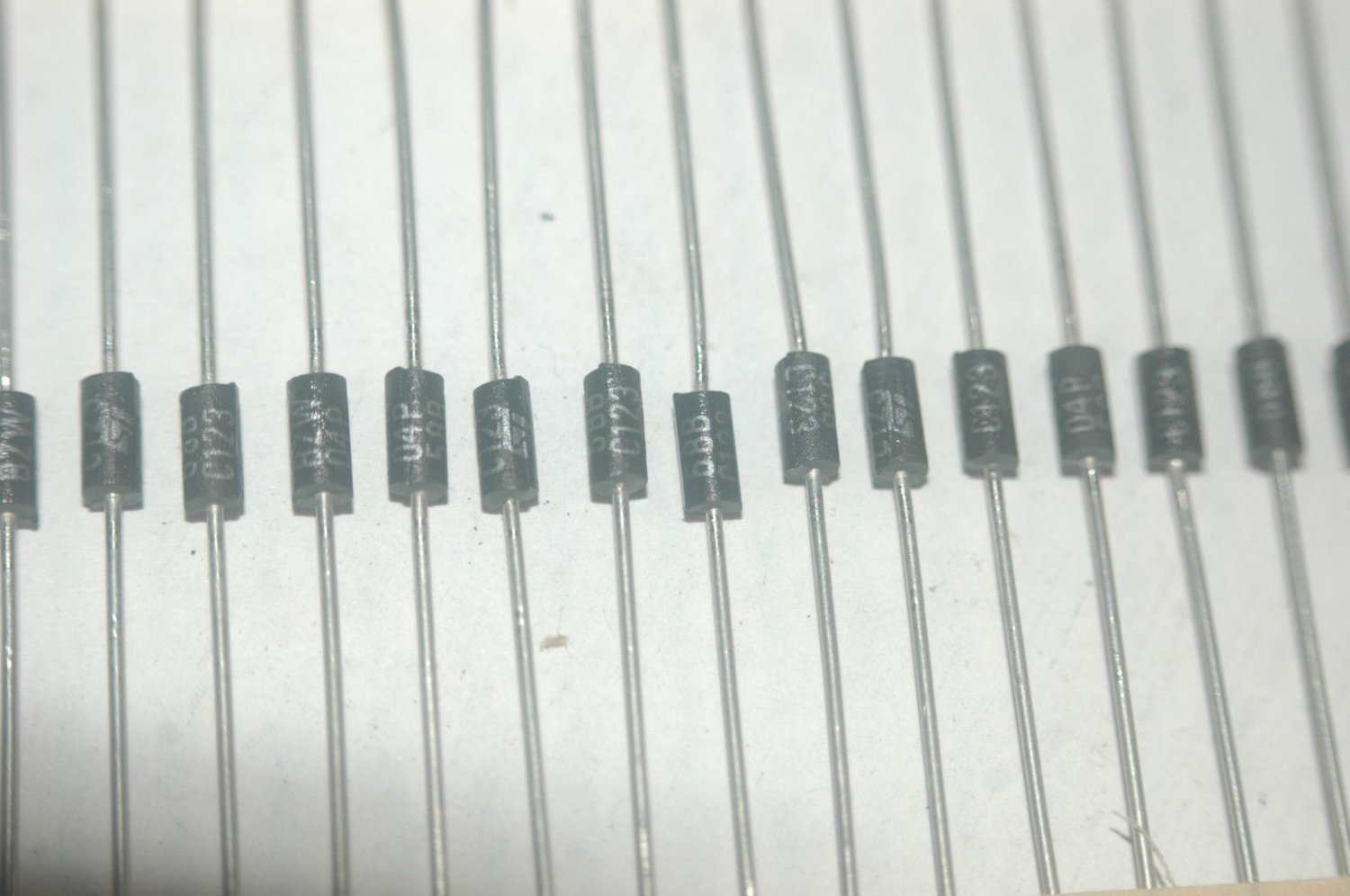

Динистор DB3. Характеристики, проверка, аналог, datasheet

Динистор DB3 является двунаправленным диодом (триггер-диод), который специально создан для управления симистором или тиристором. В основном своем состоянии динистор DB3 не проводит через себя ток (не считая незначительный ток утечки) до тех пор, пока к нему не будет приложено напряжение пробоя.

В этот момент динистор переходит в режим лавинного пробоя и у него проявляется свойство отрицательного сопротивления. В результате этого на динисторе DB3 происходит падение напряжения в районе 5 вольт, и он начинает пропускать через себя ток, достаточный для открытия симистора или тиристора.

Диаграмма вольт-амперной характеристики динистора DB3 изображена ниже:

Цоколевка динистора DB3

Поскольку данный вид полупроводника является симметричным динистором (оба его вывода являются анодами), то нет абсолютно ни какой разницы, как его подключать.

Характеристики динистора DB3

Аналоги динистора DB3

  • HT-32
  • STB120NF10T4
  • STB80NF10T4
  • BAT54

Как проверить динистор DB3

Единственное, что можно определить простым мультиметром – это короткое замыкание в динисторе, в этом случае он будет пропускать ток в обоих направлениях. Подобная проверка динистора схожа с проверкой диода мультиметром.

Для полной же проверки работоспособности динистора DB3 мы должны плавно подать напряжение, а затем посмотреть при каком его значении происходит пробой и появляется проводимость полупроводника.

Источник питания

Первое, что нам понадобится, это регулируемый источник питания постоянного напржения от 0 до 50 вольт. На рисунке выше показана простая схема подобного источника. Регулятор напряжения, обозначенный в схеме — это обычный диммер, используемый для регулировки комнатного освещения. Такой диммер, как правило, для плавного изменения напряжения имеет ручку или ползунок.

Сетевой трансформатор 220В/24В. Диоды VD1, VD2 и конденсаторы С1, С2 образуют однополупериодный удвоитель напряжения и фильтр.

Этапы проверки

Шаг 1: Установите нулевое напряжение на выводах Х1 и Х3. Подключите вольтметр постоянного тока к Х2 и Х3. Медленно увеличивайте напряжение. При достижении напряжения на исправном динисторе около 30 (по datasheet от 28В до 36В), на R1 резко поднимется напряжение примерно до 10-15 вольт. Это связано с тем, что динистор проявляет отрицательное сопротивление в момент пробоя.

Шаг 2: Медленно поворачивая ручку диммера в сторону уменьшения напряжения источника питания, и на уровне примерно от 15 до 25 вольт напряжение на резисторе R1 должно резко упасть до нуля.

Шаг 3: Необходимо повторить шаги 1 и 2, но уже подключив динистор на оборот.

Проверка динистора с помощью осциллографа

Если есть осциллограф, то мы можем собрать на тестируемом динисторе DB3 релаксационный генератор.

В данной схеме конденсатор заряжается через резистор сопротивлением 100k. Когда напряжение заряда достигает напряжения пробоя динистора, конденсатор резко разряжается через него, пока напряжение не уменьшится ниже тока удержания, при котором динистор закрывается. В этот момент (при напряжении около 15 вольт) конденсатор опять начнет заряжаться, и процесс повторится.

Период (частота) с начала заряда конденсатора и до пробоя динистора зависит от емкости самого конденсатора и сопротивления резистора. При постоянном сопротивлении резистора в 100 кОм и напряжении питания 70 вольт емкость будет следующая:

  • C = 0,015мкф — 0,275 мс.
  • С = 0,1мкф — 3 мс.
  • C = 0,22 мкф — 6 мс.
  • С = 0,33 мкф — 8,4 мс.
  • С = 0,56 мкф — 15 мс.

Скачать datasheet на DB3 (242,6 KiB, скачано: 11 098)

Диоды: описание, подключение, схема, характеристики

Содержание

  • Принцип работы
  • Разновидности, назначения и примеры использования
  • Вывод
  • FAQ

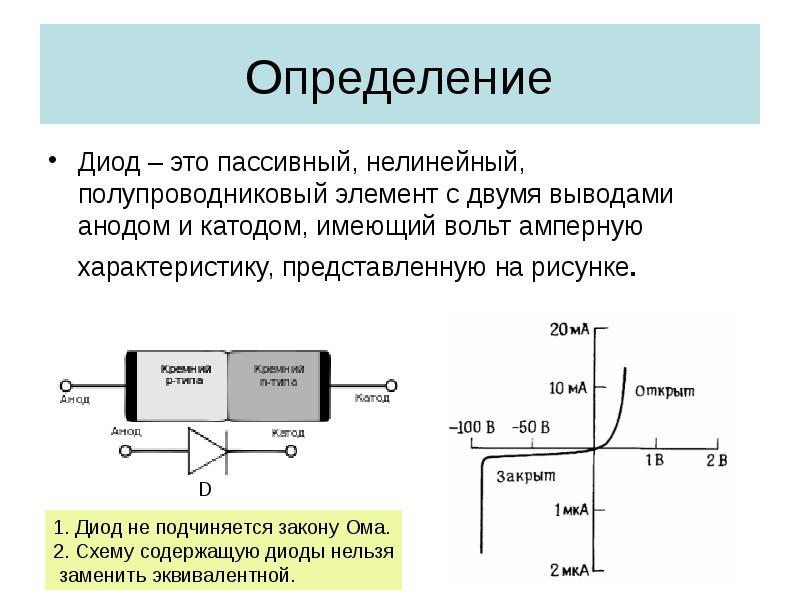

Принцип работы

Диод — один из элементарных “кирпичиков”, который несмотря на свою принципиальную простоту, настолько разнообразен в исполнении и широте применения, что без него не обходится ни одно из электронных устройств, даже радикально отличающихся друг от друга. А профессия у него самая понятная: пропускать ток в одном направлении и не пропускать в обратном, на этом все. Широкими мазками устройство диода можно объяснить и изобразить так:

Внутри корпуса находятся два электрода из разных материалов, один из них имеет недостаток электронов (так называемый P-тип), другой избыток (P-тип). Между ними имеется граница (P-N переход). Граница эта становится либо проводником, когда плюс напряжения подается на анод диода, либо диэлектриком, когда плюс подается, соответственно, на катод. Вот и все что нам нужно пока знать, если не хотим вдаваться в подробности конструкции и химического состава электродов.

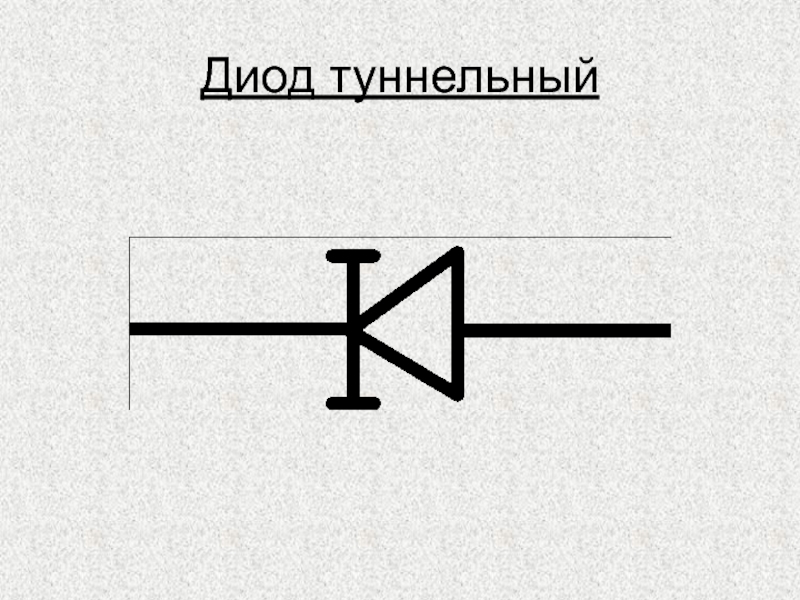

Разновидности и назначения

Простота принципа работы вовсе не значит, что диод — узкоспециализированное устройство, годное лишь показать пару трюков. Вот не самая полная таблица разновидностей диодов по конструктивному типу.

Кратко рассмотрим лишь некоторые из них, которые чаще всего используются в DIY-изделиях.

Диод универсальный

. Он же диод выпрямительный. Исполняет титульные диодные обязанности: пропускает сквозь себя ток только в одном направлении. В современном виде для маломощной электроники выглядит как одноцветный (чаще — черный) цилиндр с поперечной полосой со стороны катода.

В SMD исполнении они еще компактнее. Полоска присутствует тоже со стороны катода.

Силовые же диоды, рассчитанные на большие токи, особенно советского производства, выглядят намного суровее и запросто могут быть использованы в качестве холодного оружия. Анод, в данном случае, расположен со стороны “хвоста”.

Одно из частых применений: “выпрямление” тока, то есть его преобразование из переменного в постоянный. Для этого четыре диода собираются в несложную схему, называемую в народе “диодный мост”.

Диоды отправляют на плюс только положительные фазы напряжения каждого из входящих электродов, на выходе получается постоянный ток, остается лишь его немного сгладить и привести к нужному вольтажу.

Защитная функция. Тут все понятно, не допускает случайной переполюсовки, то есть при подключении питания “наоборот” дальнейшая схема не пострадает.

Защита от индуктивности. Многие потребители тока грешат наличием так называемой индуктивности, то есть в случае отключения питания некоторое время “тормозят”, продолжая по инерции вырабатывать ток самостоятельно, причем в обратном направлении. Ярким примером считается электромотор, будучи раскрученным и отключенным, он превращается в генератор, и пока ротор вращается, в сеть отправляется вполне ощутимый ток. Индуктивностью обладают очень многие устройства и элементы, даже не имеющие механически подвижных частей. Если не принять мер, индуктивный ток способен навредить элементам электрической схемы, особенно таким чувствительным, как, например, транзисторы. В роли защитника проще всего использовать наш диод, подключая его параллельно индуктивной нагрузке, но в обратном направлении.

Таким образом он пропускает только “правильный” ток, но отсекает вредный индуктивный. На заметку: диод обязателен к использованию с любыми индуктивными элементами в вашей схеме.

Диодный детектор. В симбиозе с конденсатором способен выделить сигналы определенной частоты из общей массы, что позволяет принимать амплитудно-модулированные данные. Нашел широкое применение в аналоговых радиоприемниках и телевизорах.

Одним из побочных свойств диода является падение напряжения при его использовании. Для универсального типа оно составляет порядка 0,7-0,8 В, что очень важно учитывать при проектировании. Кроме очевидных минусов, в этом можно заметить и некоторые возможности. Часть особо капризных электронных модулей требует нестандартное питание, к примеру широко известный SIMM800L, способный превратить Ардуино в сотовый телефон. Согласно даташиту напряжение на входе должно составлять от 3,4 до 4,4 В, при меньшем его работа будет нестабильна, при большем начнет перегреваться и, в конечном итоге, сгорит. Проще всего, хоть и не лучше, уменьшить вольтаж добавлением в цепь питания диода или двух, что обеспечит безопасное напряжение. То же самое рекомендуется сделать с сигнальным входом RX.

Стабилитрон. Он же диод Зенера, по фамилии изобретателя.

В отличие от универсального диода способен пропускать обратный ток, если тот превышает некоторое заранее установленное в стабилитроне значение. Будучи умышленно подключеным в обратном направлении, выполняет таким образом функцию “перепускного клапана”, сбрасывая “излишки” напряжения на минус.

В результате — при напряжении на входе выше заданного — на выходе получаем стабильное напряжение с номиналом, который установлен в стабилитроне. Это один из самых простых способов понизить напряжение до заданного, при правильном расчете мощности стабилитрона и токоограничивающего резистора. Кроме того, схема является одной из самых точных, часто используется для калибровки измерительных приборов. В продаже имеется широкий ряд диодов Зенера, отличающихся по рабочему напряжению и мощности, можно подобрать практически под любую задачу. Но необходимо помнить, что стабилитрон только ограничивает напряжение, то есть отсекает лишнее, поднять его до номинала он, конечно же, не сможет.

Для приведенного выше примера с SIMM800L данный способ добывания правильного вольтажа предпочтительней, так как напряжение будет гораздо стабильнее и точнее.

Диод Шоттки. Еще одна авторская разновидность, известная также как диод сигнальный. Внешне от универсального ничем не отличается, а на схемах изображается с характерными завитками.

В отличие от обычного универсального полупроводникового диода, Шоттке имеет два преимущества: очень высокое быстродействие и малое падение напряжения, всего 0,2-0,3 В. К недостаткам, относительно универсального, можно отнести малый максимальный вольтаж и неспособность самовосстанавливаться после пробоя.

Благодаря своим свойствам диоды Шоттке успешно используются в блоках питания, импульсных стабилизаторах напряжения, в передатчиках и приемниках цифровых сигналов, и прочих устройствах, где важна скорость и нежелательна большая потеря вольтажа.

Светодиод. Очень популярный электронный компонент. Применяется как источник света (в том числе в невидимых диапазонах), так и для индикации чего угодно. Может похвастаться очень большим количеством разновидностей по форме, размеру, мощности, яркости, цвету и так далее.

Не следует использовать светодиод для ограничения направления тока, как обычный диод, в неправильной полярности он способен молча, но быстро выйти из строя. Кроме того, он имеет очень малое внутреннее сопротивление и при прямом подключении к источнику питания даже в правильной полярности сгорит тоже быстро, правда уже со спецэффектом. Для подключения в цепь обязательно добавляется токоограничивающий резистор, номинал которого следует рассчитать в зависимости от типа светодиода и вольтажа питания. Например так.

Популярный трехцветный светодиод, это три обычных светодиода, заточенных в один корпус. И для каждого из них обязательно нужен свой резистор.

Пример подключения трехцветного светодиода с общим катодом.

Знаменитый же за последние годы адресный светодиод отличается от многоцветного лишь встроенным в него собственным микроконтроллером (ШИМ-драйвером) и пресловутыми обязательными резисторами. Все в одном микроскопическом корпусе.

Фотодиод. Как светодиод, только наоборот. Работает в двух режимах: как генератор тока и как детектор освещенности.

В первом случае, как правило, преобразует солнечный свет в электричество, правда, с небольшим КПД, в районе 20%. Во втором случае подключается в обратной полярности и способен улавливать даже очень слабые отблески света, что в ряде случае может быть полезнее, чем использование для этой цели фоторезистора.


Вывод

Диод — многоликий и многофункциональный элемент электроники, решающий ряд разнообразных задач — от защиты электронных схем до генерации тока из солнечного света. Здесь мы рассмотрели лишь малую часть разновидностей диодов и их назначений. Знание возможностей и различий этих простых, но важных устройств и умение применять их в реальных электронных схемах незаменимо для каждого DIY-мастера.

FAQ

Вопрос: можно ли использовать стабилитрон в качестве обычного диода?
Можно, если напряжение заведомо не превышает установленного в этом стабилитроне, но лучше использовать его по назначению.

Вопрос: если светодиод может сгореть при неправильной полярности, как можно заранее определить где у него плюс, где минус?
У нового светодиода ножки разной длины, длинная — это плюс (анод). Если же кто-то заранее откусил ножки, можно определить полярность по внешнему виду внутренних электродов, анод намного меньше катода. Также, по слухам, корпус светодиода со стороны анода имеет более выступающую “юбочку”, но это не точно.

Вопрос: Как проверить работоспособность универсального диода?
С помощью любого мультиметра. Включаем его в режиме омметра, соединяем красный щуп с анодом, черный с катодом, прибор должен показывать ноль. Если перекинуть щупы наоборот, прибор покажет разрыв цепи (OL в цифровых мультиметрах). Если покажет как-то иначе, значит диод испорчен.

Вопрос: какова скорость “включения” и “выключения” светодиодов?
Зависит от типа светодиода. Для обычных, которые чаще всего используются в DIY-проектах, это время составляет сотню-другую наносекунд, то есть довольно быстро, может использоваться, к примеру, для анимации и передачи данных.

Как отличить однонаправленные и двунаправленные диоды TVS

Как только будет подтверждено, что продукты клиентов должны предотвращать чрезмерное напряжение и переходные скачки напряжения, большинство инженеров отдадут приоритет проверке, могут ли диоды TVS удовлетворить потребности в защите продуктов клиентов. Как правило, однонаправленный TVS используется для защиты по постоянному току, двунаправленный TVS для защиты по переменному току, массив TVS для многоканальной защиты и специальный модуль защиты для защиты большой мощности.Тем не менее, по сравнению с другими приложениями прямого выбора устройств защиты цепи, диоды TVS должны различать однонаправленные и двунаправленные перед тестированием. Хотя конечная роль одинакова, область применения однонаправленных и двунаправленных диодов TVS различна. Двунаправленный TVS-диод подходит для цепи переменного тока, а однонаправленный TVS-диод обычно используется для цепи постоянного тока. Новые инженеры не могут быстро отличить однонаправленные и двунаправленные диоды TVS, когда они просто прикасаются к ним.
Как отличить однонаправленный и двунаправленный диод TVS
1. Посмотрите на модель. По внешнему виду модели можно судить, что хоть у разных брендов разные пути, но есть законы:
2. Прочтите спецификации, обычно на первой странице. Двунаправленный TVS-диод имеет двухсторонний проход, а однонаправленный TVS-диод — односторонний проход.
3. Измерение мультиметром
Измерение передачи диода. Однонаправленный TVS — это проход с одной стороны, двунаправленный TVS имеет напряжение с обеих сторон;
Измерение постоянного тока, двунаправленная симметрия, однонаправленная только обратная характеристика лавинного пробоя, обычно загрузка 1 мА.
4. Все диоды TVS после усиления будут иметь катодную линию. Он используется для различения положительных и отрицательных полюсов диодов. Это не имеет ничего общего с однонаправленной или двунаправленной операцией.
2. Различия в однонаправленном/двунаправленном использовании
1. Однонаправленное использование в постоянном токе. двунаправленное или двунаправленное использование в переменном токе; Однонаправленное диодное защитное устройство TVS может защищать только положительные или отрицательные импульсы, в то время как однонаправленное диодное защитное устройство TVS обеспечивает сквозную схему защиты, одностороннее заземление, независимо от того, высвобождаются ли обратные или прямые импульсы ESD, более эффективная защита IC.
2. Диод TVS имеет однонаправленные и двунаправленные характеристики. Прямые характеристики однонаправленного TVS-диода такие же, как у обычного стабилитрона. Жесткий пробой вблизи прямого угла в точке перегиба обратного пробоя является типичной лавиной PN-перехода. При наличии мгновенного импульса перенапряжения ток устройства резко возрастает, а обратное напряжение возрастает до значения фиксирующего напряжения и держится на этом уровне. Характеристика V-I двунаправленного TVS-диода аналогична характеристике двух однонаправленных TVS-диодов «спина к спине», и оба направления имеют одинаковые характеристики лавинного пробоя и характеристики фиксации.Симметричное соотношение между прямым и обратным напряжениями пробоя составляет 0,9
. 3. Емкость Интерпола Cj
В LRC, например, однонаправленный конденсатор C имеет 65PF, а однонаправленный конденсатор только 15PF.
4. Данные USB используются в обоих направлениях;
5. Кривые тока разные. Условные обозначения однонаправленных транзисторов TVS такие же, как у обычных стабилизаторов напряжения. Их прямые характеристики такие же, как у обычных диодов, а их обратные характеристики — типичные лавинные устройства с PN-переходом.Двунаправленные диоды являются типичными лавинными устройствами с PN-переходами.
3. Можно ли использовать двунаправленную трубку TVS как однонаправленную?
С точки зрения рынка двунаправленное применение TVS-диода шире. Разницы в цене за единицу нет. Чем меньше ключевой параметр емкости С, тем лучше. Это приводит к внедрению двунаправленного TVS-диода на рынке электроники и на небольших заводах. Но благодаря приведенному выше анализу и сравнению существует много различий между однонаправленным и двунаправленным.Во многих местах вместо двух частей однонаправленного можно использовать двунаправленный. Но самым важным из них является схемотехника проекта. Некоторые могут использовать только односторонние TVS.

Для получения дополнительной информации о моделях и параметрах телевизоров перейдите непосредственно на наш веб-сайт, чтобы проконсультироваться в онлайн-службе поддержки клиентов.

http://www.trr-jx.com/en/index.html

%PDF-1.4 % 6 0 объект > эндообъект внешняя ссылка 6 79 0000000016 00000 н 0000002196 00000 н 0000002292 00000 н 0000002909 00000 н 0000003037 00000 н 0000003171 00000 н 0000003311 00000 н 0000003447 00000 н 0000003560 00000 н 0000003671 00000 н 0000003696 00000 н 0000004346 00000 н 0000004371 00000 н 0000004964 00000 н 0000006461 00000 н 0000007930 00000 н 0000008064 00000 н 0000008198 00000 н 0000008332 00000 н 0000009580 00000 н 0000011229 00000 н 0000012572 00000 н 0000012706 00000 н 0000012840 00000 н 0000013436 00000 н 0000013570 00000 н 0000014803 00000 н 0000015097 00000 н 0000015464 00000 н 0000016789 00000 н 0000016858 00000 н 0000016986 00000 н 0000044445 00000 н 0000044705 00000 н 0000045350 00000 н 0000045419 00000 н 0000045537 00000 н 0000069232 00000 н 0000069498 00000 н 0000070128 00000 н 0000070240 00000 н 0000081845 00000 н 0000103768 00000 н 0000103837 00000 н 0000103940 00000 н 0000121844 00000 н 0000122119 00000 н 0000122457 00000 н 0000122482 00000 н 0000122896 00000 н 0000122965 00000 н 0000123065 00000 н 0000138363 00000 н 0000138635 00000 н 0000138892 00000 н 0000138917 00000 н 0000139288 00000 н 0000139313 00000 н 0000139654 00000 н 0000139679 00000 н 0000140141 00000 н 0000140210 00000 н 0000140302 00000 н 0000150732 00000 н 0000151010 00000 н 0000151297 00000 н 0000151322 00000 н 0000151714 00000 н 0000151739 00000 н 0000152085 00000 н 0000152110 00000 н 0000152557 00000 н 0000152582 00000 н 0000152971 00000 н 0000217977 00000 н 0000234329 00000 н 0000298509 00000 н 0000315444 00000 н 0000001876 00000 н трейлер ]/предыдущая 414613>> startxref 0 %%EOF 84 0 объект >поток hb«`b«AXX80L~

Как узнать повреждение диода TVS?

Дорогой Джеки!

Существует еще более простой способ проверить, поврежден ли диод TVS. Но прежде чем

перейти непосредственно к теме, давайте проясним теоретические аспекты о токе утечки

p-n-перехода, а затем определим, как определить, когда устройство повреждено.

Как упомянул выше мой коллега, ток утечки через диод TVS в обратном направлении

лежит на каком-то наноампер. Я бы сказал, что это варьируется от устройства к устройству. Общие

Назначение TVS и TVS диоды с низким цоколем имеют значения тока утечки, отличные от некоторых

0.от 1 нА до 100 нА — 1 мкА.

Что влияет на величину тока утечки в p-n-переходе?

Допинг-профиль играет в этом одну из важных ролей. Когда профиль легирования диода

высок, мы имеем низкое напряжение пробоя и более высокое значение емкости диода.
Наличие очень высокого профиля легирования pn-перехода приводит к тому, что электронно-дырочные пары

рекомбинируют быстрее в области истощения в pn-переходе и увеличивает количество

этих электронно-дырочных пар. Этот эффект создает более высокий ток утечки в диоде.

Теперь вернемся к вопросу Как понять, что поврежден диод TVS. Здесь, в

Infineon, мы используем метод импульсной линии передачи (TLP) для определения характеристик диодов TVS. Мы подвергаем диоды

нагрузке некоторым напряжением с определенным шагом, и после каждого импульса нагрузки измеряется ток утечки

с помощью блока измерения источника. Обычно ток утечки должен оставаться в пределах

с небольшим отклонением примерно в 1% от его предыдущего значения, что является только проблемой точности SMU

.

Когда ток утечки быстро увеличивается и увеличивается в 10 раз по сравнению с предыдущим значением, мы получаем

первую деградацию устройства TVS. В этом случае диод TVS по-прежнему показывает ВАХ

характера диода, но с пониженным напряжением пробоя.
При дополнительных нагрузках диод сильно деградирует и перегорает. Все

приводят к тому, что вместо кривой ВАХ диода мы получаем кривую ВАХ резистора меньше 0,001

Ом, что в основном является коротким.

Человек, не знакомый с измерительным оборудованием, может просто взять мультиметр и

при повреждении диода измерить короткое замыкание между измерительными наконечниками.

С уважением,
Сергей

Диоды TVS | Диоды для поверхностного монтажа

Littelfuse предлагает широкий ассортимент TVS-диодов, включая варианты с высоким пиковым импульсным током и пиковой импульсной мощностью до 10 кА и 30 кВт соответственно.Littelfuse поддерживает наши продукты более чем 80-летним опытом защиты цепей и прикладными знаниями, полученными в результате работы с нашими ведущими в отрасли клиентами. Вы можете узнать больше о нашем ассортименте диодов для телевизоров, просмотрев наше руководство по выбору диодов для телевизоров.

Диод для подавления переходного напряжения (также известный как диод TVS) представляет собой защитный диод, предназначенный для защиты электронных схем от переходных процессов и угроз перенапряжения, таких как EFT (электрически быстрые переходные процессы) и ESD (электростатический разряд). Диоды TVS представляют собой кремниевые лавинные устройства, обычно выбираемые из-за их быстрого времени отклика (низкое напряжение фиксации), меньшей емкости и низкого тока утечки. Диоды Littelfuse TVS доступны как в однонаправленной (однополярной), так и в двунаправленной (двухполярной) конфигурации диодной схемы.

При выборе диодов TVS необходимо учитывать некоторые важные параметры, а именно: Обратное напряжение зазора (VR), пиковый импульсный ток (IPP) и максимальное фиксирующее напряжение (VC max). Ознакомьтесь с руководством по выбору диодов для TVS, чтобы узнать больше о том, как выбрать эти устройства, и о полном предложении диодов для TVS от Littelfuse

.

Что такое диоды TVS?

Диоды TVS

— это электронные компоненты, предназначенные для защиты чувствительной электроники от высоковольтных переходных процессов.Они могут реагировать на события перенапряжения быстрее, чем большинство других типов устройств защиты цепей, и предлагаются в различных форматах для поверхностного монтажа и монтажа в отверстиях печатной платы.

Они работают, ограничивая напряжение до определенного уровня (называемое «зажимным» устройством) с p-n переходами, которые имеют большую площадь поперечного сечения, чем у обычного диода, что позволяет им проводить большие токи на землю без повреждения.

Диоды TVS

обычно используются для защиты от электрических перенапряжений, вызванных ударами молнии, индуктивным переключением нагрузки и электростатическим разрядом (ЭСР), связанными с передачей данных по линиям передачи данных и электронным схемам.

Диоды TVS

Littelfuse подходят для широкого спектра приложений защиты цепей, но в первую очередь они предназначены для защиты интерфейсов ввода-вывода в телекоммуникационном и промышленном оборудовании, компьютерах и бытовой электронике.

Характеристики диода

Littelfuse TVS включают:

  • Низкое добавочное сопротивление импульсным перенапряжениям
  • Доступны однонаправленная и двунаправленная полярности
  • Диапазон напряжения обратного зазора от 5 до 512 В
  • Соответствует RoHS – матовое оловянное покрытие без содержания свинца
  • Мощность для поверхностного монтажа от 400 Вт до 5000 Вт
  • Мощность осевых выводов от 400 Вт до 30 000 Вт (30 кВт)
  • Защита от сильного тока доступна для 6 кА и 10 кА

Для получения информации о других технологиях подавления переходных процессов и их сравнении см. документ Littelfuse Application Note AN9768.

Таблица выбора TVS диодов Littelfuse

Диоды TVS

используются для защиты полупроводниковых компонентов от высоковольтных переходных процессов. Их p-n переходы имеют большую площадь поперечного сечения, чем у обычных диодов, что позволяет им проводить большие токи на землю без повреждений. Littelfuse поставляет диоды TVS с пиковой мощностью от 400 Вт до 30 кВт и обратным напряжением зазора от 5 В до 495 В.

Вы можете получить дополнительные рекомендации по выбору диода TVS, посетив страницу определения и выбора диода TVS, нажав здесь

Название серии и ссылка на страницу Тип упаковки Напряжение обратного зазора (V R ) Диапазон пиковой импульсной мощности 2 (P PP ) Пиковый импульсный ток
(I PP 8×20 мкс)
Рабочая температура
Поверхностный монтаж — стандартные приложения (400–5000 Вт):
СМАДЖ ДО-214АС 5. 0-440 400 Вт Не применимо от -85° до +302° F
(от -65° до +150° C)
П4СМА ДО-214АС 5,8-495 400 Вт
САКБ ДО-214АА 5,0-50 500 Вт
SMBJ ДО-214АА 5.0-440 600 Вт
П6СМБ ДО-214АА 5,8-495 600 Вт
1КСМБ ДО-214АА 5,8-136 1000 Вт
SMCJ ДО-214АБ 5. 0-440 1500 Вт
1.5СМЦ ДО-214АБ 5,8-495 1500 Вт
СМДЖ ДО-214АБ 5,0-170 3000 Вт
5.0СМДЖ ДО-214АБ 12-170 (однонаправленный)
12-45 (двунаправленный)
5000 Вт
Осевые выводы — стандартные приложения (400–5000 Вт):
П4КЕ ДО-41 5.8-495 400 Вт Не применимо от -85° до +302° F
(от -55° до +175° C)
СА ДО-15 5,0-180 500 Вт
САК ДО-15 5,0-50 500 Вт
П6КЭ ДО-15 5.8-512 600 Вт
1.5КЕ ДО-201 5,8-495 1500 Вт
ЛКЭ ДО-201 6,5-90 1500 Вт
3КП Р600 5,0-220 3000 Вт
5КП Р600 5.0-250 5000 Вт
Осевые выводы — высокая мощность:
15 кПа Р600 17-280 15000 Вт Не применимо от -85° до +302° F
(от -55° до +175° C)
20 кПа Р600 20.0-300 20000 Вт
30 кПа Р600 28.0-288 30000 Вт
АК6 Радиальный вывод 58-430 нет данных 6000А от -67° до +347° F
(от -55° до +150° C)
АК10 Радиальный вывод 58-430 нет данных 10000А
Автомобильная промышленность:
SLD Р600 10-24 2200 на основе импульса 1 мкс/150 мс нет данных от -85° до +302° F
(от -65° до +175° C)
  1. Подробную информацию о большинстве перечисленных здесь серий продуктов можно найти, нажав на название серии в крайнем левом столбце.
  2. Максимальное напряжение фиксации (В C ) см. в таблице электрических характеристик в паспорте каждой серии
  3. Вы можете получить дополнительные рекомендации по выбору диодов TVS, ознакомившись с Руководством по выбору электронных продуктов Littelfuse.
  4. Все продукты не содержат галогенов
  5. Все продукты соответствуют требованиям RoHS

Временные угрозы – что такое временные угрозы?

Переходные процессы напряжения определяются как кратковременные выбросы электрической энергии и являются результатом внезапного высвобождения энергии, накопленной ранее или вызванной другими средствами, такими как тяжелые индуктивные нагрузки или молния.В электрических или электронных цепях эта энергия может высвобождаться предсказуемым образом посредством контролируемых переключений или случайным образом индуцироваться в цепь из внешних источников.

Повторяющиеся переходные процессы часто вызываются работой двигателей, генераторов или переключением компонентов реактивной цепи. С другой стороны, случайные переходные процессы часто вызываются молнией и электростатическим разрядом (ЭСР). Молнии и электростатические разряды обычно возникают непредсказуемо и могут потребовать тщательного мониторинга для точного измерения, особенно если они индуцируются на уровне печатной платы.Многочисленные группы по стандартизации электроники проанализировали возникновение переходных процессов с использованием общепринятых методов мониторинга или тестирования. Ключевые характеристики нескольких переходных процессов показаны в таблице ниже.

  НАПРЯЖЕНИЕ ТЕКУЩИЙ ВРЕМЯ ПОДЪЕМА ПРОДОЛЖИТЕЛЬНОСТЬ
Освещение 25кВ 20 кА 10 мкс 1 мс
Переключение 600 В 500А 50 мкс 500 мс
ЭМП 1 кВ 10А 20нс 1 мс
Электростатический разряд 15кВ 30А <1 нс 100нс

Таблица 1.Примеры переходных источников и звездная величина

Характеристики скачков переходного напряжения

Всплески переходного напряжения обычно имеют «двойную экспоненциальную» волну, как показано ниже для молнии и электростатического разряда.

Рис. 1. Форма волны переходного процесса молнии

Рис. 2. Форма волны теста ESD

Экспоненциальное время нарастания молнии находится в диапазоне от 1,2 мкс до 10 мкс (по существу от 10% до 90%), а продолжительность находится в диапазоне от 50 мкс до 1000 мкс (50% пиковых значений).С другой стороны, электростатический разряд — событие гораздо более короткой продолжительности. Время нарастания было охарактеризовано как менее 1,0 нс. Общая продолжительность составляет приблизительно 100 нс.

Почему переходные процессы вызывают все большую озабоченность?

Миниатюризация компонентов привела к повышенной чувствительности к электрическим нагрузкам. Микропроцессоры, например, имеют структуры и токопроводящие пути, которые не могут выдерживать большие токи от переходных процессов электростатического разряда. Такие компоненты работают при очень низком напряжении, поэтому колебания напряжения необходимо контролировать, чтобы предотвратить прерывание работы устройства и скрытые или катастрофические отказы.

Чувствительные микропроцессоры преобладают сегодня в широком диапазоне устройств. Все, от бытовой техники, такой как посудомоечные машины, до промышленных систем управления и даже игрушек, использует микропроцессоры для повышения функциональности и эффективности.

Большинство автомобилей в настоящее время также используют несколько электронных систем для управления двигателем, климатом, тормозами и, в некоторых случаях, системами рулевого управления, тяги и безопасности.

Многие из вспомогательных или вспомогательных компонентов (таких как электродвигатели или аксессуары) в приборах и автомобилях представляют временную угрозу для всей системы.

Тщательное проектирование схемы должно учитывать не только сценарии окружающей среды, но и потенциальное воздействие этих связанных компонентов. В таблице 2 ниже показаны уязвимости различных технологий компонентов.

Тип устройства Уязвимость (вольты)
ВМОС 30-18:00
МОП-транзистор 100-200
GaAsFET 100-300
ППЗУ 100
JFET 140-7000
КМОП 250-3000
Диоды Шоттки 300-2500
Биполярные транзисторы 380-7000
СКР 680-1000

Таблица 2: Диапазон уязвимостей устройства.

Сравнение с другими диодными технологиями:


Диодные матрицы
Класс диода Заявка Замечания
Обычный диод, выпрямитель Регулятор мощности Полезно для «управления» большими токами; преобразование переменного тока в постоянный. Обычно встречается в больших упаковках, таких как ТО-220.
Стабилитрон Регулятор мощности Используется для регулирования напряжения постоянного тока в источниках питания.Обычно встречается в упаковках среднего и большого размера (Axial, TO-220).
Кремниевый авансовый диод (SAD), подавитель переходных напряжений (TVS) Защита от перенапряжения Полезен для защиты цепей, подверженных воздействию мощных событий, таких как грозовые перенапряжения или переходные процессы напряжения в результате механического переключения электрических цепей (EFT). Обычно встречается в упаковках среднего размера (Axial, DO-214).
Диодная матрица Защита от перенапряжения относятся к более широкой категории кремниевых защитных матриц (SPA), предназначенных для защиты от электростатических разрядов.Обычно используется в небольших корпусах для поверхностного монтажа (SOIC-8, SOT-23, SC-70 и т. д.)
Диод Шоттки Регулятор мощности Полезно для высокочастотного (ВЧ) выпрямления, необходимого для импульсных источников питания.
Варакторный диод ВЧ-тюнинг Единственное известное применение диодов, использующее емкостную характеристику перехода.

Сравнение по рабочим характеристикам:


Класс диода Обратное напряжение пробоя
(V BR , V Z )
Емкость (C Дж ) Замечания
Обычный диод, выпрямитель 800-1500 В Очень высокий Преобразование переменного тока в постоянный
Стабилитрон До 100 В От среднего до высокого Регулировка мощности постоянного тока
Кремниевый авалансный диод (SAD), До 600 В Средний Защита от грозовых перенапряжений и переходных процессов
Диодная матрица До 50 В Низкий (< 50 пФ) Защита от электростатического разряда высокочастотных цепей передачи данных

Сравнение по конструкции устройства:

Диод Шоттки образован переходом металл-полупроводник.Электрически он проводит основную несущую и обладает быстрой реакцией с более низким током утечки и напряжением прямого смещения (VF). Диоды Шоттки широко используются в высокочастотных цепях.

Стабилитроны состоят из сильно легированного полупроводникового перехода P-N. Есть два физических эффекта, которые можно назвать состоянием Зенера (эффект Зенера и эффект Лавины). Эффект Зенера возникает, когда к PN-переходу прикладывается низкое обратное напряжение, которое проводит ток из-за квантового эффекта.Лавинный эффект возникает, когда к PN-переходу прикладывается обратное напряжение более 5,5 В, во время которого сгенерированная электронно-дырочная пара сталкивается с решеткой. Зенеровские диоды, основанные на эффекте Зенера, широко используются в качестве источников опорного напряжения в электронных схемах.

Диод TVS состоит из специально разработанного полупроводникового перехода P-N для защиты от перенапряжения. PN-переход обычно имеет покрытие для предотвращения преждевременного возникновения электрической дуги в непроводящем состоянии.Когда происходит переходное напряжение, диоды TVS проводят, чтобы зафиксировать переходное напряжение, используя эффект лавины. Диоды TVS широко используются в качестве устройства защиты цепи от перенапряжения в телекоммуникациях, общей электронике и цифровых потребительских рынках для защиты от молнии, электростатического разряда и других переходных процессов напряжения.

SPA расшифровывается как Silicon Protection Arrays . Это массив интегрированных PN-переходов, SCR или других кремниевых защитных структур, упакованных в многоконтактную структуру.SPA можно использовать в качестве интегрированного решения для защиты от электростатического разряда, молнии и электронного электронного письма для телекоммуникаций, общей электроники и цифровых потребительских рынков, где существует множество возможностей защиты. Например, его можно использовать для защиты портов HDMI, USB и Ethernet от электростатического разряда.

Глоссарий диодов TVS

Зажимное устройство
TVS — это фиксирующее устройство, которое ограничивает скачки напряжения за счет лавинного пробоя с низким импедансом прочного кремниевого PN-перехода.Он используется для защиты чувствительных компонентов от электрических перенапряжений, вызванных наведенной молнией, индуктивным переключением нагрузки и электростатическим разрядом.

Диапазон рабочих температур
Минимальная и максимальная рабочая температура окружающей среды цепи, в которой будет применяться устройство. Рабочая температура не учитывает влияние соседних компонентов, это параметр, который должен учитывать разработчик.

Емкость
Свойство элемента цепи, позволяющее ему накапливать электрический заряд.При защите цепей емкость в выключенном состоянии обычно измеряется на частоте 1 МГц с приложенным смещением 2 В.

Напряжение обратного зазора (В R )
В случае однонаправленного TVS-диода это максимальное пиковое напряжение, которое может быть приложено в «направлении блокировки» без значительного протекания тока. В случае двунаправленного переходного процесса он применяется в любом направлении. Это то же определение, что и максимальное напряжение в выключенном состоянии и максимальное рабочее напряжение.

Напряжение пробоя (В BR )
Напряжение пробоя, измеренное при заданном испытательном постоянном токе, обычно 1 мА. Обычно указывается минимум и максимум.

Пиковый импульсный ток (I PP )
Максимальный импульсный ток, который можно применять повторно. Обычно это двойной экспоненциальный сигнал 10×1000 мкс, но также может быть 8×20 мкс, если указано.

Максимальное напряжение фиксации (V C или V CI )
Максимальное напряжение, которое может быть измерено на защитном устройстве при воздействии максимального пикового импульсного тока.

Пиковая импульсная мощность (P PP )
Выраженное в ваттах или киловаттах, для экспоненциального переходного процесса длительностью 1 мс (см. рис. 1, стр. 23) это I PP , умноженное на V CL .

Что такое двунаправленный диод? – Бездорожный магазин

Что такое двунаправленный диод?

Двунаправленное устройство обычно имеет симметричный VBR как для положительного, так и для отрицательного напряжения. Диодные массивы могут быть подключены к положительному и отрицательному источнику питания для создания двунаправленного устройства; однако в большинстве приложений нижний диод подключается к земле, что образует однонаправленное устройство.

Как проверить двунаправленный диод мультиметром?

Настройте мультиметр на измерение напряжения переменного или постоянного тока в соответствии с требованиями. Поверните циферблат в режим сопротивления (Ω). Она может находиться на циферблате совместно с другой функцией. Подсоедините измерительные провода к диоду после того, как он будет удален из цепи.

Какая польза от двунаправленного диода?

Поэтому, когда на защищаемую сигнальную линию при нормальной работе подается только положительное напряжение, однонаправленные TVS-диоды можно использовать для поглощения как положительных, так и отрицательных событий электростатического разряда.Когда на защищаемую сигнальную линию подается как положительное, так и отрицательное напряжение, используйте двунаправленные диоды TVS.

Является ли стабилитрон двунаправленным?

・Этот стабилитрон поглощает как положительные, так и отрицательные выбросы в одном корпусе и подходит для различных сигнальных линий от бытовой техники до автомобилей.・Двунаправленные стабилитроны.

Являются ли мосфеты двунаправленными?

МОП-транзистор является двунаправленным устройством, но ток может протекать через исток-сток только в том случае, если напряжение в истоке больше, чем на стоке.МОП-транзистор является двунаправленным устройством, потому что клеммы, называемые «исток» и «сток», могут быть заменены.

Как представлены двунаправленные диоды для подавления переходных напряжений?

С другой стороны, двунаправленный диод для подавления переходного напряжения может быть представлен двумя взаимно противоположными лавинными диодами, соединенными последовательно друг с другом. Эти диоды подключаются параллельно защищаемому устройству или цепи. В отличие от символа, эти диоды изготавливаются как единый компонент.

Что означает символ двунаправленного диода TVS?

Символ двунаправленного диода TVS показан на рисунке ниже. Диоды TVS подключаются параллельно защищаемому устройству или цепи. Устройство TVS специально разработано для пробоя при определенном уровне напряжения и проводит большой ток, не вызывая повреждений.

Сколько мощности рассеивает диод DB3?

Символ Описание DB3 DB4 Модуль PD Рассеиваемая мощность на печатной плате (L=10 мм) (Ta=50°C) 150 мВт ITRM Повторяющийся пиковый ток в открытом состоянии (tp=20 мкс, f=100 Гц) 2 A TJДиапазон рабочих температур от -40 до +110 ° C TSTG Диапазон температур хранения от -40 до +125 ° C RθJA Тепловое сопротивление перехода к окружающему воздуху 400 ° C/Вт

Что лучше двунаправленный или однонаправленный диод?

Двунаправленный диод имеет одинаковую характеристику в положительном и отрицательном направлении, поэтому не имеет значения, каким образом они подключены к цепи.Однонаправленный диод имеет более высокое напряжение включения в положительном направлении по сравнению с отрицательным.

Как проверить двунаправленный диод? – nbccomedyplayground

Как проверить двунаправленный диод?

Процедура проверки диодов проводится следующим образом:

  1. Убедитесь, что: а) все питание цепи отключено и б) на диоде нет напряжения.В цепи может присутствовать напряжение из-за заряженных конденсаторов.
  2. Поверните ручку настройки (поворотный переключатель) в режим проверки диодов.
  3. Подсоедините измерительные провода к диоду.
  4. Поменяйте местами измерительные провода.

Для чего используется двунаправленный диод?

Двунаправленные устройства TVS, как вы упомянули, не имеют полярности. Их можно использовать для ограничения положительных и отрицательных колебаний в приложении переменного тока.

Что такое однонаправленный диод?

(i) Диод является однонаправленным устройством, поскольку ток течет только в одном направлении.(ii) при прямом смещении диод проводит, при обратном смещении проводимости нет.

Имеют ли двунаправленные диоды полярность?

Новичок. Диоды -C и -CA двунаправленные, маркера полярности нет. На однонаправленных диодах цветная полоса обычно обозначает катод.

Как работает двунаправленный диод TVS?

ДВУХНАПРАВЛЕННЫЕ УСТРОЙСТВА TVS Во время положительного цикла переходного процесса диод TVS D1 смещен в обратном направлении, а другой диод D2 смещен в прямом направлении.D1 действует в лавинном режиме (аналогично однонаправленному диоду), когда переходный ток (I1) течет на землю.

Какое устройство является двунаправленным?

TRIAC пропускает ток в обоих направлениях и, таким образом, является двунаправленным. SCR, GTO (тиристор выключения затвора) и BJT пропускают ток только в одном направлении. TRIAC: TRIAC эквивалентен двум SCR, соединенным параллельно; Он имеет два основных терминала и один выход.

Как работает двунаправленный диод?

Двунаправленное устройство обычно имеет симметричный VBR как для положительного, так и для отрицательного напряжения.Диодные массивы могут быть подключены к положительному и отрицательному источнику питания для создания двунаправленного устройства; однако в большинстве приложений нижний диод подключается к земле, что образует однонаправленное устройство.

В чем разница между двунаправленным и однонаправленным?

Отношения могут быть настроены как односторонние и двусторонние. Однонаправленная связь означает, что поток данных идет только в одном направлении. Двунаправленные отношения означают, что поток данных является взаимным между связанными формами.

Что такое двунаправленный?

: вовлекающий, движущийся или происходящий в двух обычно противоположных направлениях двунаправленный поток двунаправленной репликации ДНК.

Как работают двунаправленные диоды?

В чем разница между однонаправленным и двунаправленным?

Что означает двунаправленный?

Что такое режим 1 двунаправленного преобразователя постоянного тока?

Двунаправленная работа вышеприведенной схемы может быть описана в следующих двух режимах следующим образом: Режим 1 (форсированный режим): в этом режиме переключатель Q2 и диод D1 начинают проводить в зависимости от рабочего цикла, тогда как переключатель Q1 и диод D2 открыты. выключен все время.

Что такое диод для защиты от двунаправленного электростатического разряда (ESD)?

Общее описание. Диод для защиты от двунаправленного электростатического разряда (ESD) в очень маленьком пластиковом корпусе SOD323 (SC-76) SM, предназначенный для защиты одной сигнальной линии от повреждений, вызванных электростатическим разрядом и другими переходными процессами.

Почему диод D1 находится в режиме Buck?

Следовательно, диод D1 смещен в прямом направлении, и поэтому ток дросселя заряжает выходной конденсатор C2 до большего напряжения.Поэтому выходное напряжение увеличивается. Режим 2 (Режим защиты): в этом режиме переключатель Q1 и диод D2 начинают проводить ток в зависимости от рабочего цикла, тогда как переключатель Q2 и диод D1 все время выключены.

Как выбрать кремниевые диодные устройства TVS

Версия для печати

Переходные процессы напряжения и тока являются основной причиной отказа твердотельных компонентов в электронных системах. Эти переходные процессы являются результатом внезапного высвобождения накопленной энергии.Переходные процессы могут генерироваться из различных источников, как внутренних, так и внешних по отношению к системе. Наиболее распространенными причинами переходных процессов являются нормальные операции переключения источников питания и электромеханических устройств, колебания сети переменного тока, грозовые перенапряжения и электростатический разряд (ESID).

Компания MDE Semiconductor, Inc. предлагает широкий выбор кремниевых лавинных диодов (TVS-диодов), предназначенных для обеспечения высокого уровня надежной защиты от разрушительных перенапряжений.



Кремниевые лавинные диоды

изготавливаются с переходами большой площади, что обеспечивает способность выдерживать высокие импульсные токи.Кроме того, они характеризуются чрезвычайно малым временем отклика и низким динамическим сопротивлением в лавинном режиме. Кремниевые телевизоры предлагают несколько преимуществ, в том числе:

  1. Низкое напряжение фиксации
  2. Без ограничения износа
  3. Небольшой физический размер
  4. Широкий диапазон напряжений
  5. Высокая мощность рассеяния при переходных процессах

Эти устройства доступны в различных корпусах с осевыми выводами и для поверхностного монтажа с пластиковым корпусом. В приложениях, требующих чрезвычайно высокого уровня способности поглощения переходных процессов, MDE Semiconductor, Inc.предлагает полную линейку нестандартных и стандартных сборок TVS с высоким током.

Однако, независимо от области применения, определенные параметры устройства и рекомендации составляют основу для выбора ограничителей переходных напряжений.



Перед обсуждением того, как выбрать текущую TVS, необходимо определить некоторые ключевые термины.

Типичная кривая V-I для однонаправленного подавителя переходных процессов показана на рисунке 1A. Кривая, показанная для двунаправленного TVS, показана на рисунке 1B.

Ключевые параметры TVS:

  1. Минимальное напряжение пробоя (VBR) — это точка, в которой TVS становится низкоимпедансным путем для переходного процесса (т. е. устройство переходит в лавинный пробой).
  2. Испытательный ток (IT) — это ток, при котором напряжение пробоя равно
  3. .
  4. Обратное напряжение зазора (VRWM) — это максимальное номинальное рабочее напряжение постоянного тока. На этом уровне TVS будет находиться в непроводящем режиме. Этот параметр также называют рабочим напряжением.
  5. Максимальный обратный ток утечки (lR) — это максимальный ток, измеренный на рабочем
  6. Максимальный пиковый импульсный ток (IPP) — это максимально допустимый импульсный ток для
  7. .



  1. Максимальное фиксирующее напряжение (Vc) — это максимальное падение напряжения на TVS при воздействии на него максимального пикового импульсного тока.Это максимальное напряжение, которому будет подвергаться цепь. Напряжение фиксации составляет приблизительно 3xVBR.

Одной из наиболее широко известных волн помпажа является двойной экспоненциальный импульс, показанный на рис. 2. Импульс определяется временем нарастания (tr) и длительностью (tp). Длительность импульса (tp) определяется как точка, в которой импульсный ток спадает до 50% от lpp. Например, импульс длительностью 10 х 1000 мкс будет иметь время нарастания 10 мкс и будет затухать до 50 % от пикового значения за 1 м

.

Номинальная мощность подавителя является произведением Vc и lpp.

Pp = Vc X lpp

Хотя импульсы 8 x 20 мкс и 10 x 1000 мкс используются в качестве эталонных для многих доступных диодов TVS, номинальная мощность устройства может быть увеличена для более коротких импульсов, как показано на рис. 3.

Следующие рекомендации рекомендуются для выбора устройства, которое обеспечит оптимальное подавление переходных процессов в цепи:

  1. Определите максимальное постоянное или постоянное рабочее напряжение цепи. Используйте номинальное напряжение цепи и «высокую сторону»
  2. .
  3. Рабочее напряжение (VRWM) — выберите TVS с обратным напряжением зазора, равным или превышающим рабочее напряжение цепи, которое было определено на шаге
  4. .
  5. Это гарантирует, что TVS будет потреблять незначительное количество тока при нормальных условиях работы цепи.Если рабочее напряжение выбрано слишком низким, устройство может перейти в лавинный режим или может повлиять на работу схемы из-за слишком большого тока утечки
  6. Пиковая импульсная мощность (Pp) — определите переходные состояния цепи. Определите форму волны или источник переходного процесса и длительность импульса. Выберите TVS, способный рассеять ожидаемый пиковый импульс 90–105.
  7. Максимальное напряжение фиксации (Vc) — выберите TVS с напряжением фиксации меньше напряжения, которое может привести к повреждению цепи.



Также часто неправильно понимают, что двунаправленный TVS необходим для подавления отрицательных переходных импульсов. Однако это не так. Двунаправленный TVS необходим в приложениях переменного тока или если сигналы линии передачи данных колеблются плюс и минус. Кроме того, двунаправленный TVS иногда используется для уменьшения емкости. Если схема имеет только положительные уровни сигнала, обычно достаточно однонаправленного TVS.

TVS будет работать следующим образом: при положительных переходных условиях устройство будет лавинообразным и проводящим в обратном направлении пробоя, как и ожидалось.В условиях отрицательного перенапряжения устройство будет работать как диод с прямым смещением и по-прежнему будет поглощать переходную энергию. Однако это НЕ верно для устройств с низкой емкостью. Они всегда подключаются в двунаправленном режиме, чтобы защитить внутренний диод с малой емкостью от повреждения обратным перенапряжением.



Ограничители переходных напряжений

предназначены для работы в широком диапазоне температур, обычно от -55°C до +155°C. Если приложение требует, чтобы TVS работал при различных температурах, характеристики устройства должны учитываться при ожидаемых экстремальных температурах.

  1. Обратный ток (IR) – Обратный ток увеличивается с температурой. См. техническое описание высокотемпературного тока утечки
  2. .
  3. Рассеиваемая мощность — по мере увеличения температуры перехода устройства рассеиваемая мощность снижается. Пиковая мощность линейно снижается от +25 C до T(max). Пример кривой снижения мощности показан на рисунке
  4. .
  5. Температурный коэффициент напряжения пробоя (Tcbv) — это значение указано в техническом паспорте как процентное изменение VBR на градус Цельсия.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
