Расширительные баки для отопления и водоснабжения

Герметичность и нужное давление является основным требованием для правильной работы водяных систем отопления, систем с солнечным коллектором или систем водоснабжения. Для этих целей и служат мембранные расширительные баки в качестве простого и недорогого решения. Простые в эксплуатации, но отлично выполняющие свои функции устройства! Мембрана внутри бака отделяет воду в системе от атмосферных газов, предотвращая их проникновение в воду или теплоноситель. Результат применения — закрытая система, не подверженная коррозии и другим проблемам, связанных с наличием газов в жидкости.

Какой расширительный бак лучше? Какому производителю отдать предпочтение?

А тут уж покупателю придется сделать выбор самостоятельно. Можем лишь посоветовать — выбор за Вами.
На рынке России наибольшей популярностью пользуются немецкие расширительные баки Reflex и голландские Flamco.

FLAMCO один из крупнейших европейских производителей, с более чем 60-летней историей. В конце 50-х годов компания первой разработала и вывела на европейский рынок концепцию закрытой циркуляционной системы отопления, в которой используется расширительный мембранный бак Flexcon. Сегодня FLAMCO располагает несколькими производственными комплексами в Европе, является лидером на многих рынках мира. Оборудование Flamco поставляется в более чем 70 стран мира, а в 2015 году в рамках стратегического партнерства Flamco B.V. и «Meibes РУС», было начато производство расширительных мембранных баков FLAMCO в России.

Немецкая компания Reflex также является безусловным лидером по поставкам оборудования для систем отопления и водоснабжения. Это международная компания, состоящая из 18 независимых бизнес-подразделений. С 1989 года подразделение по производству систем отопления и водоснабжения является независимой частью Winkelmann Group. Reflex сегодня – это первоклассное немецкое качество продукции, самые современные производственные технологии, внимательное отношение к потребностям покупателей в сфере отопления и водоснабжения.

Продукция обеих компаний, естественно, отвечает самым высоким европейским требованиям. А как иначе? Их просто затаскали бы по судам придирчивые европейске покупатели, не правда ли? То есть в качестве сомневаться не приходится, просто надо сделать осознанный выбор, исходя из ценовых предложений.

Чтобы немного упростить покупателю проблему выбора, необходимо прояснить некоторые термины и понятия.
Обратите внимание, что расширительные баки окрашиваются в разные цвета: синий — для систем водоснабжения, красный — для систем отопления. Есть варианты с серым и другим цветом.

Что такое экспанзомат?

Экспанзомат (расширительный бак) предназначен для компенсации расширившегося при нагревании теплоносителя, используемого в системе отопления.
Конструкция обычно представляет собой стальной, устойчивый к коррозии бак, в котором примерно посередине находится эластичная диафрагма. Как правило, оборудован штуцером для создания первоначального давления, клапаном безопасности и патрубком подключения к системе отопления. Диафрагма, в зависимости от модели, может быть заменяемой или незаменяемой. В первом случае, форма мембраны напоминает грушу, ремонт и замена которой обычно не представляет из себя никакой сложности. В случае незаменяемой конструкции диафрагмы мембрана крепится непосредственно в корпусе бака, после чего бак герметизируется в заводских условиях, что делает невозможным ее замену. Несомненным преимуществом расширительных баков с незаменяемой диафрагмой перед гидроаккумуляторами со сменной — низкая стоимость.
Для открытых систем гравитационного типа используются емкости в виде обычной металлической или пластиковой бочки, для закрытых применяются специальные герметичные баки с эластичной мембраной, монтирующиеся в удобном для размещения месте системы.
Без экспанзомата расширяться жидкости (а вода при нагревании расширяется) будет некуда и она может повредить трубопровод, отопительные радиаторы или теплообменник котла. Кроме этого, какой бы ни была герметичной система отопления, теплоноситель (а это чаще всего вода или смесь воды и антифриза) из нее все равно будет испаряться. Мембранный расширительный бак для отопления как раз и позволяет восполнить объем теплоносителя при помощи мембраны, деформирующейся при повышении давления и как бы «заталкивающей» теплоноситель обратно в систему при его охлаждении, сохраняя при этом необходимую герметичность в системе.

Экспанзомат также выполняет следующие функции:

  • защищает контур отопления от гидравлических ударов;
  • могут применяться в системах водоснабжения;
  • предотвращает протечки, которые могут появиться при скачках давления;
  • обеспечивает долговечность всей системы;
  • удаляет воздух из системы;
  • обеспечивает высокую производительность отопительного котла;
  • минимизирует испарение жидкости из системы;
  • возможность работы как с водой, так и с антифризами.

Как рассчитать объем расширительного бака?

Весьма приблизительно можно так: берете объем теплоносителя в системе и делите на 10.

Или для более точного рассчета можно воспользоваться формулой V = (Vs * Z) / N, где:
Vs – объем системы отопления в литрах.

На каждый 1 кВт мощности котла требуется примерно 15 литров теплоносителя. Например, если котел мощностью 50 кВт, то объем системы отопления будет примерно 50 х 15 = 750 литров.
Z –коэффициент расширения теплоносителя при определенной температуре. Вода — 0,04; гликолевые антифризы, (в зависимости от концентрации активного вещества) от 0,044 до 0,048. Данные действительны при максимальной температуре в системе 95°С.
N – коэффициент эффективности устройства. Если он не указан в документации к устройству, то его можно рассчитать, воспользовавшись формулой:
N = (Dmax — Dmin) / (Dmax + 1) где:
Dmax – максимальное давление. Для бытовых автономных систем это значение равно 2,5-3 кг/см2;
Dmin – начальное давление в воздушной камере устройства. Эта величина равна 0,5 кг/см2 на каждые 5 метров высоты системы отопления.
Получаем: N = (2,5-0,5)/(2,5+1) = 0,57
Рассчитаем емкость расширительного бака для системы отопления одноэтажного дома, с котлом мощностью 50 кВт и теплоносителем вода.

V = (750 х 0,04)/0,57 = 52,63 литров рекомендованный объем резервуара для нашего случая.

Монтаж мембранного расширительного бака.

Не представляет особых сложностей при соблюдении определенных правил:
установка обычно выполняется на обратку перед отопительным котлом;
отделение для теплоносителя должно располагаться внизу, отделение для воздуха в верхней части.
Если в качестве теплоносителя используется гликолевая смесь, то расчетный объем расширительного бака должен быть увеличен вдвое.
Выбирайте модели экспанзоматов только с регулируемыми предохранительными клапанами, обеспечивающими безопасную работу системы отопления.


Наши специалисты помогут Вам подобрать, а также смонтировать расширительный бак, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Зачем нужен расширительный бак в системе отопления?

Наличие такого устройства как расширительный бак требуется для компенсации расширения теплоносителя при нагревании, выравнивания давления и недопущения образования воздушных пробок и гидроударов в отопительной системе.

Бывают расширительные баки двух типов – открытого и закрытого. Первый представляет собой открытую ёмкость с возможностью долива теплоносителя. Можно сказать, что бак такого типа – это изжитки прошлого века, потому как неудобство монтажа, необходимость постоянного контроля жидкости и непрерывного пополнения резервуара отнюдь не добавляют комфорта при пользовании таким устройством. Закрытый бак, или попросту «мембранник», называемый так за наличие мембраны, – это герметичная ёмкость, устанавливаемая в системах, где циркуляция теплоносителя обеспечивается насосом.

Как определить, какой объём нужен для расширительного бака

Существует несколько способов определить объём, необходимый расширительному устройству. Для расчёта, как правило, пользуются формулой:

VL – суммарная ёмкость отопительной системы (котла, труб, водонагревателя, радиаторов и пр.). Вычислить значение полной ёмкости – достаточно сложная задача, поэтому для упрощения используют соотношение: на 1 кВт требуется 15 л. К примеру, при мощности котла в 20 кВт примерную ёмкость считают следующим образом: V = 20 х 15 = 300 л. Использование этого соотношения является приблизительным и расчёт с его применением больше подходит для предварительного ориентирования в ценовой категории оборудования.

Е – коэффициент, определяющий расширение жидкости-теплоносителя, %. Зависит от типа теплоносителя и рабочей температуры. Для систем отопления, теплоносителем в которых является водогликолевая смесь, коэффициент расширения определяют исходя из нижеприведённой таблицы. Например, если теплоноситель – вода с температурой нагрева до 95°C, коэффициент считают равным примерно 4%.

Коэффициент увеличения объёма жидкости в зависимости от температуры:

D – эффективность мембранного бака, для вычисления которой пользуются следующей формулой:

РV – это максимальное давление системы, для частного дома это значение обычно равно 2,5 бар.

PS – давление зарядки расширительного бачка (0,5 бар = 5 метров), которое, как правило, равняется статическому давлению системы.

После проведения расчёта между меньшим и большим значениями лучше выбрать больший объём расширительного бака. Для упрощения процесса можно прибегнуть к помощи он-лайн калькуляторов. Принцип их работы основан на приведённых выше формулах, достаточно только задать значения величин – программа посчитает всё сама. Ну и конечно, самый верный (но и дорогостоящий) способ – это прибегнуть к помощи профессионалов, которые для максимально точного расчёта используют специальные программы, учитывающие все факторы вплоть до самых второстепенных. Если не учесть параметры, которые могут влиять на работу отопления, работа системы может стать нестабильной и неэкономичной.

виды, назначение и правильный выбор

В системе отопления одним из ключевых элементов для обеспечения бесперебойного функционирования является расширительный бак. Такой бак незаменим в отопительных системах, заполненных водой. Во время нагревания вода имеет свойство расширяться в объеме, поэтому для сбора ее избытка необходим бак. Подбирать оптимально подходящий по техническим параметрам бак нужно с учетом особенностей системы отопления и специфики отапливаемого объекта.

Какие бывают расширительные баки

В зависимости от конструкции выделяют такие виды расширительных баков:

  • Открытые относятся к устаревшим моделям. Они громоздкие, занимают много места и должны устанавливаться в самой верхней точке системы отопления, поэтому их обычно располагают на крышах и чердачных помещениях. Особенность такого бака заключается в том, что в случае нехватки воды в системе он может восполнить недостачу. Недостатком такой конструкции является высокая уязвимость к коррозии и нефункциональность при высоком давлении.
  • Закрытые мембранные баки лишены недостатков, которые есть у бачков открытого типа. Изнутри пространство бака разделено эластичной мембраной из резины. Одна часть бака рассчитана для сбора воды, а другая заполнена воздухом или газом. В момент поступления в камеру воды давление внутри воздушной камеры повышается до уровня, который установлен в системе отопления. Чем больше кубатура теплоносителя, тем важнее обеспечить контроль уровня давления.

Наиболее популярными и удобными в эксплуатации являются мембранные расширительные баки. Для контроля давления внутри камеры предусмотрено наличие специального компрессора. В небольших по объему баках, как правило, применяются диафрагменные мембраны, которые не подлежат замене. Более удобна мембрана балонного типа, так как при необходимости ее можно заменить.

Назначение расширительного бака

Чтобы понять, зачем нужен расширительный бак в системе отопления, стоит детальнее разобрать принцип функционирования отопительной системы с водным теплоносителем. Потребность в использовании расширительного бака связана с важным физическим свойством воды при нагревании расширяться в объеме. Чтобы компенсировать это свойство и исключить его влияние на функционирование системы отопления необходим расширительный бак.

Для снижения уровня давления в системе отопления и устранения рисков разрыва трубопровода необходимо удаление излишков воды.

Именно для этого используется расширительный бак. Выбирать его нужно, учитывая технические параметры отопительной системы и кубатуру отапливаемого объекта.

Как правильно выбрать расширительный бак

Инженеры рекомендуют осуществлять выбор расширительного бака для системы отопления, руководствуясь специальными расчетами, чтобы определить оптимальный объем бака. Для профессионального проектирования отопительных систем специалисты применяют такие важные показатели для расчетов:

  • объем теплоносителя;
  • начальное давление в баке;
  • предельное допустимое давление внутри бака;
  • коэффициент расширения теплоносителя;
  • коэффициент наполненности бака при максимальном уровне воды.

Для планирования простой домашней системы отопления можно использовать упрощенный вариант расчета без учета показателей давления. Для этого достаточно учесть, что при нагревании до 80 °C вода увеличивается в объеме на 5%.

Для надежности стоит увеличить этот показатель вдвое до 10%. Таким образом, если в системе отопления находится 120 л воды, бак должен быть рассчитан на 12 л.

Если дом отапливается при помощи низкотемпературной системы, можно уменьшить запас на расширение во время нагрева воды до 6%. В таком случае при неизменном объеме воды в системе в достаточно использовать расширительный бачок объемом 7-8 л.

ТОП-3 популярных модели расширительных баков

Среди наиболее популярных моделей бачков для монтажа отопительных систем выделим такие:

  • Бак расширительный VALTEC для ГВС и ХВС на 24 л со сменной мембраной – идеальный многофункциональный вариант, который может применяться в экстремальных климатических условиях с отопительными системами, где температура теплоносителя достигает 100 °C. Также может использоваться для обустройства систем водоснабжения с давлением до 10 бар.
  • Мембранный бак Stout на 12 л с несменной мембраной – оптимальное решение для небольших систем отопления и водоснабжения загородных домов. Отличное сочетание цены и качества. Рабочие характеристики обеспечивают функционирование при температуре до 100 °C и внутреннем давлении, не превышающем 10 бар.
  • Расширительный бак Reflex DE 80 со сменной мембраной – универсальный вариант, который рассчитан на работу с горячей и холодной системой водоснабжения с температурой до 70 °C. Внутренняя поверхность бака и мембрана имеют защитное покрытие, поэтому значительно продлевается срок службы агрегата.

При выборе бака дополнительно нужно учитывать диаметр сечения трубопровода, используемого для системы отопления. Устанавливать бачок можно в любом техническом помещении дома, избегая места за циркуляционным насосом, так как там фиксируется наибольшее давление в сети, что может негативно повлиять на корректную работу бачка. По этой же причине стоит избегать крайней удаленной точки отопительного контура, где давление минимальное.

Отличие расширительного бака от гидроаккумулятора

Гидроаккумуляторы и мембранные баки используются уже достаточно долгое время. Часто те, кто пользуется результатом работы этих агрегатов, даже не подозревает, что на самом деле баки, применяемы для водоснабжения и систем отопления, представляют собой разные аппараты.Расширительные баки для состем отопления Ряд некомпетентных продавцов объясняют все различие между ними их цветом, дескать, если цвет красный, то это бак для отопления – расширительный, а если синий, то он предназначен для водоснабжения – гидроаккумулятор. Однако различие между двумя типами состоит немного в большем, чем цвете. Бойлеры косвенного нагрева по отличной цене

Расширительные баки используются для того, чтобы компенсировать последствия нагрева воды в системе. Как известно, система отопления является закрытой, а значит, если объем воды увеличится, ей некуда будет деться, что приведет к выходу системы из строя.Водяной теплый пол — комфорт и экономия Откуда же взяться лишней воде? Все дело в том, что при повышении температуры в подавляющем числе жидкостей, их объем повышается. Для воды коэффициент расширения равняется 0,3% на каждые 10°С. Проведя нехитрые расчеты, можно подсчитать, что если температура воды поднимется, скажем, на 50°С, то ее объем увеличится примерно на 2%. Нужно учитывать, что жидкость, в отличии от газа, практически не обладает способностью к сжатию, поэтому будет искать выход из системы, повредив ее. Чтобы избежать этого, и применяются расширительные баки, которые служат резервуаром для излишек воды, появляющихся в результате ее нагрева.

Совсем к другой категории относятся гидроаккумуляторы, которые являются частью систем водоснабжения. Они имеют два основных предназначения.

Первое из них заключается в поддержании нужного количества воды и ее напора. Если в системе нет гидроаккумулятора, то насосу приходилось бы работать каждый раз, когда мы включаем кран. Гидроаккумулятор же позволяет этого избежать, так как некоторое время отдает запас воды, сохраняя напор. В этом случае насос включается только тогда, когда давление падает ниже необходимого, что продлевает срок его эксплуатации.

Вторым предназначением является защита системы от гидроударов, которые возникают при резком включении/выключении насоса. Частые гидроудары значительно сокращают срок службы системы водоснабжения. Трубы для водяного теплого пола из сшитого полиэтилена

Гидроаккумуляторы и расширительные баки имеют схожий внешний вид, однако различаются по своему внутреннему устройству. Принципиальная разница заключается в том, из чего изготавливается мембрана, а также том, как она расположена внутри бака.

У гидроаккумулятора мембрана выполнена в форме груши, которая под давлением заполняет бак до тех пор, пока давление воды не уравновесит давление воздуха, находящегося между мембраной и стенками бака. Сама мембрана изготавливается из пищевой резины. Газовые колонки по отличной цене

А вот у расширительного бака мембрана разделяет его на две части, в одной из которых находится теплоноситель, а другая заполнена воздухом. Она должна быть изготовлена из такой резины, которая сможет выдерживать высокие температуры (до 90°С).

Расширительный бак для водоснабжения — выбор, установка

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Блок: 1/6 | Кол-во символов: 463
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Зачем нужен гидроаккумулятор, его отличие от расширительного бака

Гидроаккумуляторы часто путают с расширительными баками, даже несмотря на принципиально различные проблемы, которые эти устройства решают. Расширительный бак нужен в системах отопления и горячего водоснабжения, так как теплоноситель, перемещаясь по системе, неизбежно охлаждается и его объем меняется. Расширительный бак настраивается при «холодной» системе, а когда теплоноситель прогревается, то его избытку, который образуется из-за расширения, есть куда уйти.

Гидроаккумулятор нужен для совсем других целей: если он не установлен в системе водоснабжения, то насос будет активироваться каждый раз, когда открывается какой-либо кран. Если это происходит часто, то не только насос, но и вся система быстрее изнашивается, так как каждый раз скачками повышается давление – случается, так называемый, гидроудар.

Как итог, гидроаккумулятор устанавливается с той целью, чтобы избавиться от гидроударов и продлить срок службы системы в целом. Кроме того, у гидроаккумулятора есть и другие функции:

Если возникают частые перебои с водой, то гидроаккумулятор можно объединить с накопительным баком

  • Уменьшает частоту запуска насоса. Резервуар наполнен небольшим объемом воды. Если расход небольшой, например, нужно помыть руки или умыться – вода начинает течь с бака, при этом насос остается в выключенном состоянии. Активируется он после того, как воды остается совсем мало;

  • Поддерживает стабильное давление в системе. Чтобы эта функция исполнялась исправно, предусматривается элемент, называемый реле давления воды, способный в строгих рамках держать заданное давление;

Все преимущества гидроаккумуляторов делают это устройство обязательным элементом любой автономной водопроводной системы в загородных домах.

Блок: 2/7 | Кол-во символов: 1924
Источник: https://m-strana.ru/articles/skhema-podklyucheniya-gidroakkumulyatora-k-nasosu-i-sisteme-vodosnabzheniya/

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Блок: 3/6 | Кол-во символов: 1632
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Выполнение установки расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.

Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Галерея изображений

Фото из

Для подключения гидроаккумулятора к системе водоснабжения потребуется реле давления, полимерные трубы, американака 1″, переходник и цанговая муфта, фум-лента

Для обеспечения герметичности в узле и возможности разобрать оборудование без повреждений уплотняем резьбу фум-лентой

Для упрощения сборки/разборки и возможности легко демонтировать для ремонта ставим американку перед реле давления

Подсоединяем реле давления, стараясь расположить его под углом, удобным для дальнейшей эксплуатации и отслеживания параметров

Несмотря на то, что в узле соединения манометра с реле есть уплотняющая прокладка, резьбовое соединение в этом месте дополнительно проходим уплотняющей лентой

Сварим колено из труб ПВХ для удобства и упрощения подключения линии, транспортирующей воду к потребителям

К расположенному на выходе из реле давления патрубку подключаем сваренное из труб ПВХ колено

Используя муфту для полиэтиленовых труб, оснащенную цанговым зажимом, подсоединяем водопроводную линию от насоса к гидробаку

Шаг 1: Подбор компонентов для подключения бака

Шаг 2: Уплотнение резьбы на фланце гидробака

Шаг 3: Установка американки перед реле давления

Шаг 4: Подключение к схеме реле давления

Шаг 5: Подсоединение манометра

Шаг 6: Сварка труб для отводящего колена

Шаг 7: Фиксация колена для водопровода

Шаг 8: Крепление трубы от насоса к реле

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

Галерея изображений

Фото из

Шаг 9: Погружение участка системы в кессон

Шаг 10: Сборка участка водопровода в кессоне

Шаг 11: Удаление крышки для подключения электрики

Шаг 12: Фиксация кабеля питания насоса

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

Блок: 4/8 | Кол-во символов: 2731
Источник: https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya.html

Правила установки

Особых отличий в системе подключения расширительных баков для водоснабжения нет – что горизонтальные, что вертикальные установки подсоединяются одинаково. Скорее, нужно обращать внимание на само помещение, где будет монтироваться установка. Бак должен быть установлен таким образом, чтобы к нему был беспрепятственный доступ для обслуживания. Также во время установки всей системы следует предусмотреть необходимость демонтажа устройства в случае его замены, ремонта. Следует заземлить бак, чтобы не произошло такого явления, как электролитическая коррозия. Между насосным оборудованием и участком подключения бака не должно быть ничего, что будет создавать гидравлическое сопротивление в системе.

Принципиальная схема размещения мембранного бака

Расширительный бак – обязательный элемент любой автономной системы водоснабжения или отопления. Он поможет создать оптимальное давление воды и будет оберегать трубы от гидроударов, а также обеспечит домочадцев некоторым запасом воды. Но работать «как надо» установка будет только в случае ее правильного выбора.

Расширительный бак для водоснабжения: выбор, установка, монтаж

Выбор расширительного бака для систем отопления и водоснабжения

Мембранный расширительный бак

Разновидность прибора с жестко закрепленной мембраной

Закрытый или мембранный

Открытый

Расширительные баки «Джилекс»

Баки Elbi горизонтального способа

Баки Reflex

Бак расширительный Zilmet, 6л

Расширительный бак Aquasystem

Замена груши расширительного бака

Рассчитываем нужный объем расширительного бака

Расширительный бак FORWATER, 24 л, нержавейка

Подключение фильтра

Далее нужно установить тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода

Подключение к системе

Установка манометра

Подключение реле сухого хода

Расширительный бак для водоснабжения, коллектор

Заменяемая мембрана расширительного бака

Схема работы гидроаккумулятора

Гидроаккумулятор в системе водоснабжения

Водоснабжение частного дома из скважины с использованием расширительного бака

Принцип работы закрытого расширительного бака

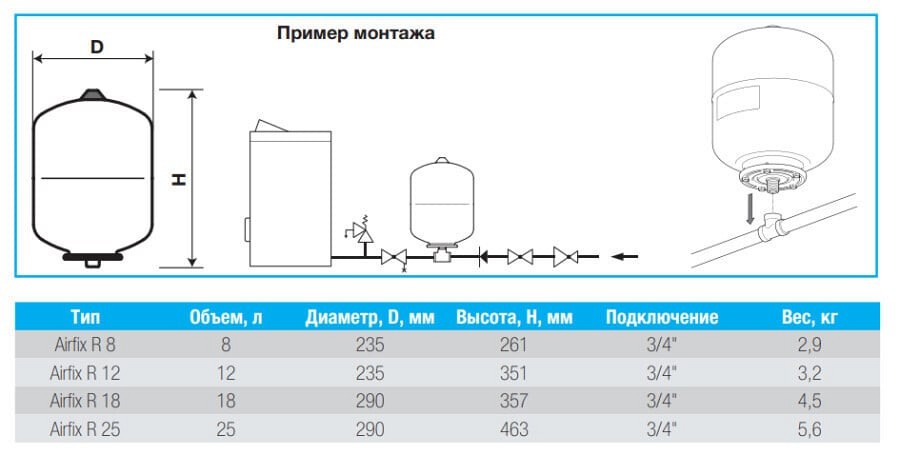

Размеры расширительных баков

Расширительный бак мембранного типа

Принципиальная схема размещения мембранного бака

Блок: 7/7 | Кол-во символов: 2186
Источник: https://kanalizaciyaseptik. ru/vodosnabzhenie/rasshiritelnyj-bak-dlya-vodosnabzheniya-vybor-ustanovka-montazh.html

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Блок: 5/8 | Кол-во символов: 2729
Источник: https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya.html

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Блок: 5/6 | Кол-во символов: 1121
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Как наладить оборудование водопроводной системы

Как установить гидроаккумулятор для систем водоснабжения понятно, но требуется тщательно наладить все оборудование, чтобы получившаяся система эффективно функционировала. Ключевой элемент, на который следует обратить внимание – реле давления. Внешне устройство хоть и выглядит просто, но, чтобы его наладить может уйти несколько часов. Как правило, специалист справляется с задачей быстро, но если специальных знаний нет, то можно испортить устройство.

Как производится наладка гидроаккумулятора, смотрите в следующем видео:

Чтобы настроить реле давления в первую очередь с прибора снимается крышка. Под ней располагается четыре болта и четыре пружины. Именно эти болты и отвечают за включение и выключение насоса при достижении определенного давленияч. Нормы, отмеченные в инструкции к устройству, гласят, что разница между режимами составляет 2 атм. Следует отрегулировать пару винтов, чтобы установить значение. Делается это следующим образом:

  • Насос находится в рабочем состоянии, при этом одну из гаек вращают до тех пор, пока он не отключится;

  • Чтобы эффективно отрегулировать давление следует открыть краны в доме. Здесь важно обратить внимание на показатели манометра – необходимо зафиксировать отметку, при которой запускается насос;

  • Если необходимо, регулируется минимальный показатель давления в трубах – для этого вращаются верхние гайки. Очень важно опираться на показания манометра и нормы, заявленные в инструкции;

  • Нижняя пара гаек отвечает за показатель давления, при котором насос отключается;

  • Регулировка должна осуществляться до тех пор, пока разница между включенным и выключенным состоянием насоса не будет 2 атм.

Настроить реле давления – достаточно сложная задача, но если это сделать правильно, то наладочные работы можно считать законченными.

Чтобы правильно отрегулировать реле давления, нужны соответствующие знания и опыт, поэтому лучше доверить эту процедуру специалисту

Кроме непосредственной настройки гидробака, многое зависит от правильно выбранной схемы подключения. А если все сделано правильно, то в загородном доме всегда будет стабильный напор воды.

Это может быть интересно! В статье по следующей ссылке читайте про схемы подключения радиаторов отопления в частном доме.

Блок: 6/7 | Кол-во символов: 2398
Источник: https://m-strana.ru/articles/skhema-podklyucheniya-gidroakkumulyatora-k-nasosu-i-sisteme-vodosnabzheniya/

Монтаж расширительного бака

Рассмотрим, как установить расширительный бак в системе холодного водоснабжения.

Шаг 1. К насосу для воды, идущему от скважины, подключаются фильтры для воды.

Подключение фильтра

Шаг 2. Устанавливается тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода.

Далее нужно установить тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода

Шаг 3. Расширительный бак закрепляется на стене при помощи специального крепления и подключается к системе при помощи гибкой подводки к «пятивыводу».

Подключение к системе

Шаг 4. Устанавливается манометр на «пятивывод».

Установка манометра

Шаг 5. Подключается реле сухого хода.

Подключение реле сухого хода

Видео – Подключение гидроаккумулятора «Джилекс»

Блок: 6/7 | Кол-во символов: 838
Источник: https://kanalizaciyaseptik.ru/vodosnabzhenie/rasshiritelnyj-bak-dlya-vodosnabzheniya-vybor-ustanovka-montazh.html

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Блок: 7/8 | Кол-во символов: 1431
Источник: https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya.html

Стандартное устройство с насосом поверхностного типа

Чаще всего автономная система водоснабжения частного дома предполагает наличие гидроаккумулятора и поверхностного насоса. В этом случае производитель предлагает комплексное насосное оборудования заводской сборки, в составе которого уже имеется гидробак. Однако не исключается возможность размещать мембранный бак вместе с насосом в кессоне или в отапливаемом подсобном помещении. Поэтому важно понимать, как подсоединить глубинный насос к гидроаккумулятору.


Схема подключения чаще всего одинакова. Перед гидробаком установлен обратный клапан, исключающий возможность изменения потока воды, далее идет реле давления, которое реагирует на малейшие изменения напора воды. Обязательным элементом в такой системе является манометр, с помощью которого можно контролировать рабочие параметры всей системы.

Перед тем, как подключить гидроаккумулятор в систему водоснабжения, необходимо дополнительно вмонтировать угловой патрубок для соединения с фланцем.

Блок: 7/13 | Кол-во символов: 1037
Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Блок: 6/6 | Кол-во символов: 3080
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Правила выбора гидробака

Основным элементом гидроаккумулятора является мембрана. Ее качественные характеристики определяют, сколько времени прослужит все устройство и когда потребуется первый ремонт. Наилучшим качеством обладает мембрана, для изготовления которой используется изобутированная резина.

Что касается материала для изготовления корпуса гидробака, то этот фактор в большинстве случаев особого значения не имеет. Исключение составляют только расширительные бачки. Дело в том, что вода поступает только в грушевидную мембрану, контакт с металлическими частями устройства полностью исключен.


Выбирая мембранный бак, особое внимание нужно уделить толщине фланца, который чаще всего изготовлен из оцинкованной стали. Если металл имеет незначительную толщину, то очень скоро все устройство может выйти из строя. Чаще всего при толщине металла в 1 мм срок службы фланца не превышает полутора лет. Хотя при нормальных значениях гидробак безупречно может эксплуатироваться до 15 лет.  «Какой расширительный бак для водоснабжения лучше выбрать – все, что нужно знать».

Сразу следует сказать, что прореху в тонких стенках фланца невозможно запаять или заварить. В лучшем случае придется покупать новый фланец, худший вариант предполагает полную замену гидробака. Предотвратить подобную неприятность можно при условии правильного выбора толщины фланца. Надежный мембранный бак оснащен фланцем, сделанным из толстой оцинкованной стали или нержавейки.

Блок: 10/13 | Кол-во символов: 1493
Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html

Установка насоса повысительного типа

Повысительную насосную станцию устанавливают в тех местах, где отмечается активное потребление воды. Устройство в этом случае постоянно поддерживает и регулирует давление воды в трубопроводе. В большинстве случаев насосы здесь работают в постоянном режиме. При возникновении потребности в дополнительном насосном оборудовании рекомендуется использование мембранного бака, который способен компенсировать перепады давления воды в системе.


 Гидроаккумулятор, включенный в систему водоснабжения с повысительной насосной станцией, может выступать в качестве резервного накопителя воды. Здесь необходимы знания, как подключить расширительный бак к системе водоснабжения. Кроме того использовать подобную схему можно при нестабильной подаче электропитания на насосы повысительного типа на участках, где требуется бесперебойная подача воды. В этом случае запасы воды в гидроаккумуляторе вполне могут удовлетворить потребности при отключении электричества. Мембранному баку в такой схеме отводится роль резервного накопителя. Стоит отметить, что для мощных насосных станций требуется гидробак значительного объема.

Блок: 8/13 | Кол-во символов: 1166
Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html

Кол-во блоков: 17 | Общее кол-во символов: 26029
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://kanalizaciyaseptik.ru/vodosnabzhenie/rasshiritelnyj-bak-dlya-vodosnabzheniya-vybor-ustanovka-montazh.html: использовано 2 блоков из 7, кол-во символов 3024 (12%)
  2. https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora: использовано 4 блоков из 6, кол-во символов 6296 (24%)
  3. https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya. html: использовано 4 блоков из 8, кол-во символов 7878 (30%)
  4. https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html: использовано 3 блоков из 13, кол-во символов 3696 (14%)
  5. https://m-strana.ru/articles/skhema-podklyucheniya-gidroakkumulyatora-k-nasosu-i-sisteme-vodosnabzheniya/: использовано 3 блоков из 7, кол-во символов 5135 (20%)

Источник: m-strana.ru

Нужен ли мне расширительный бачок водонагревателя?

Если вы никогда раньше не слышали о расширительном баке водонагревателя, это может показаться не более чем аксессуаром для вашего водонагревателя. Или, может быть, это какое-то устройство, которое увеличивает мощность вашего водонагревателя, чтобы вы могли использовать больше горячей воды.

Это верные догадки, но на самом деле расширительный бак — это защитное устройство, которое предотвращает повреждение водонагревателя под давлением воды. Однако не каждый должен иметь его установленным.Нужен ли он вам, зависит от того, как город настроил вашу водопроводную систему.

Не волнуйтесь, мы объясним, что такое расширительные баки и нужен ли он вам.

Зачем нужны расширительные баки водонагревателя?

Перво-наперво: если вы не используете водонагреватель с накопительным баком, этот пост к вам не относится. Расширительные баки были созданы исключительно для того, чтобы помочь решить проблему, характерную для водонагревателей с накопительным баком.

Эта конкретная проблема заключается в том, что вода внутри вашего водонагревателя расширяется при нагревании.Это называется тепловым расширением .

Например, бак, вмещающий 50 галлонов холодной воды, при нагревании расширится до 52 галлонов. Поскольку этот тип резервуара рассчитан только на 50 галлонов, вы можете видеть, где это становится проблемой. Эти два дополнительных галлона создадут нагрузку на вашу водопроводную систему. Со временем это напряжение может изнашивать ваш водонагреватель, вызывая его протечку и, в крайних случаях, взрыв!

Расширительный бачок водонагревателя обеспечивает достаточный дополнительный объем, чтобы уменьшить это давление.

Разве мой водонагреватель уже не оборудован для этого?

Вам может быть интересно: если явление теплового расширения так легко понять, то почему водонагреватели в Глендейле, штат Аризона, еще не разработаны для решения этой проблемы?

На самом деле они есть! Многие водонагреватели используют обратные клапаны и клапаны-регуляторы температуры для решения этой проблемы. Однако настоящая проблема заключается в том, как устроены водопроводные системы между городом и вашим домом. Это могут быть как открытые, так и закрытые системы водоснабжения.

Открытая система водоснабжения позволяет отводить лишнюю воду обратно в городское водоснабжение. Это полностью снимает проблему, поэтому вы можете использовать водонагреватель без расширительного бака. В этих системах обратные и терморегулирующие клапаны работают по назначению.

Более вероятный сценарий, однако, состоит в том, что у вас закрытая система водоснабжения. Это односторонний клапан, который не позволяет воде течь обратно в город. Даже при наличии вышеупомянутых клапанов этого недостаточно для снижения давления, создаваемого тепловым расширением.

Нужен ли моему водонагревателю расширительный бак?

Простой ответ — проверить, какая у вас водопроводная система. Если ваш дом объединен с замкнутой системой водоснабжения, то мы настоятельно рекомендуем остановить свой выбор на расширительном баке. Не стоит недооценивать ущерб, который можно нанести без него — в некоторых городах страны расширительные бачки являются обязательным требованием закона!

Мы можем помочь определить, нужен ли вашему дому расширительный бак водонагревателя. Свяжитесь с доверенным сантехником сегодня, чтобы запросить оценку.

Теги: Glendale, расширительный бачок водонагревателя, Водонагреватели
Понедельник, 15 апреля 2019 г. , 11:00 | Категории: Водонагреватели |

Что такое терморасширительный бак и как его проверить?

Проще говоря, если у вас есть обратный клапан на водопроводе, вам нужен терморасширительный бак. Поэтому, если у вас есть вода Del-Co или Delaware City Water, вам нужен расширительный бак.Означает ли это, что водные компании обходят дом за домом, чтобы убедиться, что у каждого, у кого должен быть расширительный бак, есть он? Нет, однако, если вы переделываете или продаете свой дом, где вам требуется разрешение или проверка, Департамент строительства БУДЕТ требовать наличия расширительного бака.

Эти обратные клапаны так хорошо справляются со своей задачей, что создают тепловое расширение в вашем баке с горячей водой, поэтому вам нужен терморасширительный бак. Видите ли, во всех системах водоснабжения создается давление, потому что горячая вода расширяется, и когда она нагревается, давление внутри основного бака будет сбрасываться в расширительный бак до тех пор, пока давление не нормализуется. Если у вас нет терморасширительного бака и у вас есть система с замкнутым контуром (обратный клапан), ваш клапан T&P начнет протекать при давлении около 150 фунтов на квадратный дюйм и 210*F для сброса давления. Такое повышение давления может привести к взрыву водонагревателя. Кроме того, если у вас нет терморасширительного бака и у вас есть система с замкнутым контуром, вы создаете дополнительную нагрузку на всю водопроводную систему, например, на стиральную машину, туалет и посудомоечную машину. Некоторые гарантии могут быть фактически аннулированы, если имеется неисправный или отсутствующий терморасширительный бак, который требуется вам из-за вашей замкнутой системы.Терморасширительный бак продлит жизнь вашему водонагревателю и сантехническим приборам.

Для оптимальной работы при установке расширительного бака важно, чтобы давление воды, поступающей в дом, соответствовало давлению в расширительном баке. Также при монтаже расширительного бака его следует монтировать с холодной стороны между водонагревателем и основным запорным краном воды. Важно правильно установить, потому что, если бак наполняется водой, он становится очень тяжелым.2-галлонный бак, наполненный водой, весит более 16 фунтов. Это большой вес, висящий на линии, особенно на линии из ХПВХ.

Размер необходимого вам терморасширительного бака зависит от размера вашего водонагревателя (водонагревателей). Примеры размеров в этой области: водонагреватель 52 Г или менее = расширительный бак на 2 Г, водонагреватель(и) 60 Г или более = расширительный бак на 4,5 Г. В зависимости от качества воды терморасширительный бак служит в среднем 5-8 лет. Наконец, проверка вашего терморасширительного бака важна и должна проверяться один раз в год, когда вы промываете водонагреватель.Если ваш терморасширительный бак висит на трубе, вы должны нажать на клапан Шредера (воздушный клапан), расположенный на дне бака, если воздух выпущен, значит, бак работает правильно. Если ничего или вода не выходит, ваш бак неисправен и нуждается в замене. Если у вас есть какие-либо вопросы относительно вашего терморасширительного бака или вы хотите узнать, нужен ли он вам, позвоните в службу экстренной сантехники, отопления и вентиляции по телефону (740) 217-0450.

Для ознакомления с полным перечнем наших услуг посетите наш веб-сайт www.EmergencyPlumbingService.com.

Тепловое расширение | Флорида | My Utility

Тепловое расширение

Вы должны установить защиту от теплового расширения каждый раз, когда система водоснабжения находится в закрытом состоянии. Автономная система – это любая система водоснабжения, имеющая устройство защиты от обратного потока, установленное на подающем водопроводе здания. Простое устройство, называемое тепловым расширительным баком, может быть установлено на входной трубе холодной воды, обслуживающей водонагреватель здания, чтобы гарантировать, что у воды есть место для расширения, и не возникнет риск разрыва водопроводных линий и / или разрушения дымоходов водонагревателя.

Опасность теплового расширения

Большинство домов снабжаются горячей водой из резервуара с электрическим или газовым обогревом. До тех пор, пока не перестанет работать нагревательный элемент и не наступит холодный душ, водонагреватель обычно воспринимается как должное. Однако при неправильном обслуживании водонагреватель может стать угрозой безопасности.

Вода расширяется в объеме при повышении температуры. Дополнительный объем, вызванный тепловым расширением, должен куда-то деваться. В противном случае нагретая вода создает повышение давления.Это принцип работы паровой машины. Температура и давление в водонагревателе снижаются, когда из крана забирается горячая вода, а в бак поступает холодная. Повышение давления из-за теплового расширения также может быть уменьшено за счет возврата воды в водопроводную систему общего пользования. Однако при установке обратного клапана, редукционного клапана или устройства предотвращения обратного потока в трубопроводе обслуживания создается «замкнутая система». В этих случаях необходимо предусмотреть тепловое расширение.

Термостат водонагревателя обычно поддерживает температуру воды около 130º F (54º C).Однако, если термостат не отключит нагреватель, температура воды будет продолжать расти. Если температура воды превышает 212º F (100º C), вода в резервуаре становится «перегретой». Когда эта перегретая вода внезапно попадает в атмосферу при открытии крана, она мгновенно превращается в пар, что может привести к бурной реакции. Поскольку давление внутри резервуара продолжает расти в условиях перегрева, резервуар может взорваться.

Защита от теплового расширения

Защита от теплового расширения обеспечивается в водопроводной системе установкой расширительного бака в трубопроводе системы горячего водоснабжения после бака горячей воды и предохранительного клапана температуры и давления (T&P Клапан) в верхней части бака.

Терморасширительный бак регулирует повышенное давление, создаваемое в диапазоне нормальной рабочей температуры водонагревателя. Небольшой резервуар с герметичной сжимаемой воздушной подушкой обеспечивает пространство для хранения и удержания дополнительного объема расширенной воды. Клапан T & P является основным элементом безопасности водонагревателя. Температурная часть клапана T & P предназначена для открытия и выпуска воды в атмосферу всякий раз, когда температура воды в резервуаре достигает приблизительно 210º F (99º C).Вентиляция позволяет холодной воде поступать в бак.

Напорная часть клапана T & P предназначена для открытия и выпуска в атмосферу всякий раз, когда давление воды в резервуаре превышает давление, установленное на клапане. Клапан T & P обычно предварительно настроен на 125 фунтов на квадратный дюйм или 150 фунтов на квадратный дюйм. Водонагреватели, установленные в соответствии с действующими сантехническими нормами, будут иметь необходимый клапан T & P и расширительный бак. Для защиты здоровья населения поставщик воды может потребовать установки обратного клапана или устройства предотвращения обратного потока после счетчика воды.В этих ситуациях важно, чтобы клапан T & P и расширительный бак были правильно установлены и обслуживались в водопроводной системе.

Что должен сделать домовладелец, чтобы обеспечить защиту от теплового расширения.
  • Домовладелец должен проверить наличие расширительного бака и клапана T & P. Если есть какие-либо сомнения, домовладелец должен обратиться к лицензированному сантехнику.
  • Клапан T & P следует периодически проверять, чтобы убедиться в его правильной работе.Клапаны T&P оснащены контрольным уровнем. Поднятие рычага вручную сбрасывает клапан, позволяя воде слиться. Если вода продолжает вытекать из клапана T & P после закрытия, возможно, клапан необходимо заменить. Должна быть установлена ​​дренажная линия, чтобы избежать повреждения водой и ожогов при работе клапана.

Клапаны T&P оснащены испытательным уровнем. Поднятие рычага вручную сбрасывает клапан, позволяя воде слиться. Если вода продолжает вытекать из клапана T & P после закрытия, возможно, клапан необходимо заменить.Должна быть установлена ​​дренажная линия, чтобы избежать повреждения водой и ожогов при работе клапана.

  • Клапан T & P следует периодически снимать и визуально осматривать на наличие коррозионных отложений, а также на предмет того, что он не был неправильно изменен или отремонтирован.
  • Вышеуказанную работу лучше всего может выполнить лицензированный сантехник.

Щелкните изображение, чтобы увеличить его.

‘ВНИМАНИЕ : Установка устройства предотвращения обратного потока может вызвать тепловое расширение, что может привести к серьезным телесным повреждениям и/или повреждению имущества.При установке устройства предотвращения обратного потока вы должны проконсультироваться с профессиональным сантехником, чтобы защитить его от теплового расширения, И УБЕДИТЬСЯ, ЧТО ПРИНЯТЫ ВСЕ НЕОБХОДИМЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ».

Нужен ли газовому водонагревателю расширительный бачок? – Кухня

Когда это необходимо? Расширительный бак всегда настоятельно рекомендуется, если у вас есть «замкнутая система» , вызванная любым обратным клапаном или клапаном регулирования давления, установленным на линии водоснабжения вашего дома.Распространенная иллюстрация сравнивает высокое давление воды в вашем доме с высоким кровяным давлением.

Можно ли установить водонагреватель без расширительного бака?

Расширительный бак продлит срок службы водонагревателя, а в некоторых случаях может даже потребоваться. Вода расширяется при нагревании, и без расширительного бака, прикрепленного к водонагревателю, закрытая водопроводная система может повредиться от этого теплового расширения.

Требуется ли по коду расширительный бак?

Сантехнические правила штата Калифорния, раздел 608.3 требует установки расширительного бака на водонагреватель, если это закрытая система. Закрытая система — это система с обратным клапаном или устройством предотвращения обратного потока.

Зачем нужен расширительный бак на баке с горячей водой?

Расширительный бак предназначен для компенсации теплового расширения воды при ее нагревании в водонагревателе, предотвращая чрезмерное давление воды. Если давление воды становится слишком высоким, это может привести к повреждению клапанов в сантехнике, стыков на подводящих трубах и самого водонагревателя.

Сколько стоит установка расширительного бака на водонагреватель?

Расширительный бачок водонагревателя стоит от 40 до 200 долларов, а затраты на оплату труда составляют еще от 50 до 150 долларов. Большинство из них имеют небольшое дополнительное пространство для расширения жидкости при нагревании. Обычно это требуется кодом с новой конструкцией или при обновлении вашей текущей системы.

Нужно ли заменять расширительный бак при замене водонагревателя?

Если в баке нет давления воздуха, вышел из строя расширительный бак.Вам нужно будет заменить его на новый. Если внутри бака есть давление, вам необходимо проверить давление воды. Расширительный бак и давление воды должны быть одинаковыми.

Нужны ли расширительные баки?

Расширительный бак всегда настоятельно рекомендуется, если у вас есть «замкнутая система», вызванная любым обратным клапаном или клапаном регулирования давления, установленным на линии водоснабжения вашего дома. Однако длительный износ этого избыточного давления может сократить срок службы всего в вашей водопроводной системе.

Требуется ли в Техасе расширительный бак?

Код

водонагревателя требует установки расширительного бака там, где накопительный водонагреватель снабжается проходящей через него холодной водой; обратный клапан, редукционный клапан или обратный клапан, расширительный бачок должны быть присоединены к трубопроводу подачи холодной воды водонагревателя в местах, выходящих за указанные

Какой код у водонагревателей?

2 Эффективность оборудования. Бытовые водонагреватели регулируются в соответствии с разделом 1605 раздела 1605 Положений об эффективности бытовой техники в соответствии с Разделом 20 штата Калифорния.1(е). Эти правила соответствуют федеральным стандартам эффективности для бытовых водонагревателей.

Что можно использовать вместо расширительного бачка?

Предохранительный клапан теплового расширения может заменить расширительный бак водонагревателя, поскольку он работает аналогично. Оба продукта поглощают избыточное давление в водопроводной системе, создаваемое тепловым расширением.

Что происходит, когда выходит из строя расширительный бачок?

Часто диафрагма, разделяющая две системы, выходит из строя, в результате чего две системы становятся одной.Когда это происходит, расширительный бачок превращается в «мертвую ногу», что в конечном итоге приведет к повреждению и преждевременному выходу из строя вашего водонагревателя.

Что вызывает слишком большое давление в нагревателе горячей воды?

В каждом водонагревателе есть предохранительный клапан, который называется предохранительным клапаном температуры и давления или предохранительным клапаном T&P. Короче говоря, когда температура или давление водонагревателя становятся слишком высокими, клапан открывается и выпускает воду, которая вызывает повышение давления.

Сколько времени занимает установка расширительного бака?

Простая замена существующего резервуара для воды на аналогичную систему будет намного быстрее, чем установка новой системы без резервуара, которая может потребовать дополнительного времени на строительство. Как правило, лицензированный сантехник должен установить и запустить ваш новый резервуар в течение 2-3 часов, исключая непредвиденные осложнения.

На сколько хватит расширительного бачка?

Средний срок службы вашего резервуара может составлять от пяти до десяти лет. Вы можете продлить срок службы вашего расширительного бака, убедившись, что давление воды в вашем доме соответствует давлению воздуха в вашем расширительном баке. Но в некоторых случаях вам необходимо заменить его.

Что такое тепловое расширение и как с ним бороться

Тепловое расширение является одной из наиболее серьезных проблем сантехники, но многие домовладельцы мало о чем знают.Поскольку многие дома не подвержены риску, кажется, что это редко входит в типичное обсуждение сантехники. Во многих домах отсутствует адекватная защита, поскольку требования кодекса часто применяются только к новым установкам.

Что такое тепловое расширение?

Вода практически не сжимается под давлением. А при нагревании он увеличивается в объеме: содержимое 40-галлонного резервуара для воды может увеличиться на полгаллона и более при нагревании! Ни одно из этих свойств не сулит ничего хорошего для закрытых водопроводных систем.

Если в вашем доме установлен редукционный клапан (PRV), клапан предотвращения обратного потока, рециркуляционный насос с обратным клапаном или что-либо еще, предотвращающее обратный поток воды, его водопроводная система считается «закрытой». Закрытая система — это система, в которой питьевая вода не может выйти из водопровода дома (в открытой системе вода внутри водопровода может быть возвращена в городскую водопроводную сеть через линию подачи).

Когда нагретая вода расширяется в закрытой системе, этому дополнительному объему некуда деваться, если не используются приспособления: предохранительный клапан, обратный клапан или обратный клапан перекрывают единственный выход.Это очень хорошо, если обратный поток из вашего дома угрожает загрязнить систему водоснабжения, но очень плохо для арматуры, труб и водонагревателя, если не принять меры предосторожности.

Давление, добавляемое в закрытую систему из-за теплового расширения, может привести к износу уплотнений, повреждению электромагнитных клапанов (например, в стиральных и посудомоечных машинах) и даже к разрыву трубы. Срок службы водонагревателей может сильно сократиться из-за дополнительного стресса. В крайних случаях повышенное давление в водонагревателе, работающем на газе или пропане, может привести к обрушению дымохода внутри, что приведет к утечке угарного газа.

способов справиться с этим

Universal Plumbing Code требует, чтобы устройство теплового расширения устанавливалось всякий раз, когда присутствует PRV или защита от обратного потока. Обычно это происходит в виде расширительного бачка, который подключается к водонагревателю, вмещая при этом увеличивающийся объем. Другие варианты включают в себя клапаны с выпускными отверстиями, которые просто сливают все, что не может удержать система, и специальные клапаны наполнения унитаза, которые сливают избыточный объем в бачок унитаза.

Знаете ли вы? Капающий клапан сброса температуры и давления (T&P) на водонагревателе указывает на потенциальную проблему теплового расширения.Это клапан с небольшой ручкой или рычагом, который автоматически открывается, когда температура или давление внутри резервуара нагревателя превышают установленный предел (обычно 150 фунтов на квадратный дюйм/210 °F). Это аварийные клапаны, и они не предназначены для регулярной работы. Когда один из них протекает, первым шагом обычно является замена клапана. Если утечка продолжается, есть проблема.

Проверенный и надежный способ борьбы с тепловым расширением — расширительные бачки. Эти баки, устанавливаемые на линии подачи, имеют резиновую камеру или диафрагму, которая отделяет воздушную камеру от остальной части бака.Воздух закачивается, чтобы соответствовать давлению водопровода. При расширении вода вместо создания давления в пределах водонагревателя или водопровода попадает в расширительный бачок, сжимая воздух. Как только расширение прекращается и появляется место, сжатый воздух выталкивает воду обратно в источник.

Расширительные баки должны находиться под правильным давлением для правильной работы. Всегда лучше следовать инструкциям производителя, которые обычно требуют, чтобы давление воздуха соответствовало давлению подачи (вы можете измерить это на патрубке с помощью водяного манометра).Если установить слишком низкое давление, вода будет слишком легко поступать в бак, который не предназначен для такого регулярного использования. Установите слишком высокое значение, и воде будет труднее попасть внутрь, что сведет на нет цель резервуара. Вы можете проверить давление в баке с помощью стандартного шинного манометра.

  • Если давление подачи превышает 80 фунтов на кв. дюйм, большинство производителей требуют, чтобы предохранительный клапан был установлен перед расширительным баком. Это также хорошая идея, чтобы уберечь вашу сантехнику от ненужного стресса.
  • Расширительные баки обычно имеют максимальное давление 150 фунтов на квадратный дюйм.
  • Размеры расширительных баков зависят от мощности водонагревателя и входного давления подачи. Перед покупкой убедитесь, что у вас есть точные цифры для обоих.

Расширительные баки следует устанавливать на входной линии подачи холодной воды, перед водонагревателем. Хотя многие резервуары можно устанавливать в любом положении, они будут работать лучше и дольше, если будут установлены на горизонтальном участке, когда входное отверстие резервуара будет направлено вниз (чтобы вода поступала внутрь только при необходимости и легко стекала из резервуара).

Беглую проверку состояния бака можно выполнить в любое время, когда водонагреватель не нагревается, постукивая по его наружной поверхности костяшками пальцев или монетой: звук должен звучать как (в основном) полый металлический бак. Если вы слышите более громкий стук, возможно, бак полон воды. Вы можете убедиться, что бак переувлажнен, сняв крышку, защищающую воздушный клапан Шредера (такой же, как на автомобильных и велосипедных шинах), и нажав на штифт. Как и в случае с вашими шинами, воздух должен выходить. Если вода выходит, значит резина испортилась и нужен новый бак.Если ничего не происходит, возможно, в баке недостаточно воздуха: используйте велосипедный насос или воздушный компрессор, чтобы восстановить давление в камере, следуя инструкциям производителя.

Совет: Расширительные баки следует проверять ежегодно. После установки единственный способ получить точные показания давления воздуха в расширительном баке — перекрыть подачу воды и сбросить давление в системе, открыв кран перед измерением. Поскольку ваш водонагреватель также должен проходить ежегодное техническое обслуживание, имеет смысл иметь дело с обоими одновременно.

Если у вас уже установлен расширительный бак, отлично! Если вы не знаете, открыта ваша водопроводная система или закрыта, узнайте! Хотя в вашем доме может быть устройство, регулирующее давление воды, или средства защиты от загрязнения водопровода, он все же может быть уязвим для разрушающего давления термически расширенной воды.

Расширительные баки для безопасности — E.W.Tompkins Сантехника Отопление Охлаждение

Расширительные баки водонагревателя — это защитное устройство, которое может снизить вероятность повреждения водопроводной системы из-за давления.Это относится к баковым водонагревателям, а не к новым безбаковым системам. E.W.Tompkins Plumbing Обогрев Охлаждение порекомендует вам установить его, если у вас его нет и может быть.

В процессе нагрева происходит тепловое расширение. Расширительный бачок выполняет функцию «переливного» бака. Он поглощает колебания давления поступающей воды, а также поглощает избыточный объем воды. Вода расширяется при нагревании.

В столичном регионе есть открытые системы, в которых расширяющаяся вода может попасть обратно в городские водопроводы.Там обычно нет проблем.

Но во многих домах есть «закрытая система водоснабжения» , где водопроводная система в доме имеет односторонний клапан (иногда называемый обратным клапаном). В этой системе избыточное давление воды создается при тепловом расширении. Это может нанести большой ущерб, потому что давление воды не может вернуться в городские водопроводы. Ему некуда идти. Во многих областях Albany, Troy, Schenectady требуются расширительные баки.Проверьте местные строительные нормы и правила и узнайте. Возможно, вам потребуется иметь его.

Даже если у вас нет одностороннего клапана на баке для горячей воды, вы можете воспользоваться расширительным баком. Они сидят над резервуаром для воды и имеют длину около 15 дюймов и ширину около 12 дюймов. Наличие бачка снижает давление на унитаз и краны. Это может помочь этим приспособлениям прослужить намного дольше. Бак прост в установке и E.W.Tompkins Сантехника Отопление Охлаждение . Нам нравится торговая марка Amtrol.

Мы рекомендуем проверить ваш водонагреватель на наличие ржавчины сверху и снизу устройства. Если вашему резервуару 10-12 лет, вы можете рассмотреть возможность установки водонагревателя и установки расширительного бака.

Позвоните в E.W. Tompkins Plumbing Heating Cooling по телефону 518-462-6577 и поговорите с нашими представителями по работе с клиентами. Мы предлагаем покрытие Red Runner, которое защитит ваши полы.



Расширительные баки | Водонагреватели Pros

Требуются санитарно-техническими нормами Сакраменто, должны быть установлены на всех водонагревателях, кодовая ссылка: CPC 2013, раздел 608.3 и CMC 2013, раздел 1005.0.

Что внутри расширительного бака

Что такое расширительный бак и зачем он мне нужен?



Расширительный бак представляет собой цилиндрический бак размером около 2,2 галлона, который обычно требуется для использования на всех водонагревателях объемом до 50 галлонов, расширительные баки большего размера — для водонагревателей большего размера. Они также используются для установки проточных водонагревателей.



Расширительные баки состоят из резинового мешка (пузыря) внутри бака и составляют примерно половину размера самого бака, этот мешок наполнен воздухом под давлением, которое должно соответствовать давлению воды, поступающей в магистральный водопровод вашего дома. от городского источника воды, в домах на частной скважине обычно не требуется наличие расширительного бака.



Расширительный бак требуется, если водопроводная система «закрыта», что означает, что устройство обратного потока, которое обычно проходит между домом и основным водопроводом, теперь заблокировано на счетчике или в других местах обратным клапаном, это ( обратный клапан, регулятор давления, устройства предотвращения обратного потока) позволяет воде течь от счетчика воды в ваш дом, но не в обратном направлении, блокируя дополнительное давление от теплового расширения вашего водонагревателя.



Когда вода нагревается, она начинает расширяться в среднем до 8% или больше, что вызывает повышение давления воды, это повышенное давление должно куда-то деваться.Если давлению некуда деваться, это создает дополнительную нагрузку на водонагреватель и водопроводную систему вашего дома. Это также может привести к медленной протечке предохранительного клапана T&P (температура и давление) водонагревателя.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
