Биметаллические радиаторы — достоинства и недостатки

Сегодня на рынке отопительных приборов можно найти самые различные радиаторы: алюминиевые, чугунные, стальные, биметаллические. При этом последние пользуются особой популярностью у покупателей, ведь они обладают рядом неоспоримых преимуществ.

Специфичное название биметаллические радиаторы получили благодаря своей конструкции. Так циркуляция теплоносителя в приборе осуществляется по стальным трубкам, а внешних кожух изготовлен из алюминия.

Достоинства

  • увеличенная теплоотдача
  • прочность и коррозионная стойкость
  • небольшой вес

Повышение уровня теплоотдачи в биметаллических приборах отопления достигается за счет использования внешнего кожуха из алюминия. В результате помещение нагревается быстрее, при этом теплоносителя, протекающего через прибор, требуется меньшее количество, чем, например, в чугунном радиаторе. А это в свою очередь позволяет существенно сэкономить на отоплении.

Особенно актуален данный вопрос для владельцев частной недвижимости.

Биметаллические радиаторы рассчитаны на работу в сети с давлением 40 атм. Это позволяет надежно защитить прибор от гидравлических ударов, случающихся в сетях центрального отопления. Кроме того использование стали при изготовлении внутренних трубок прибора, позволяет не бояться им коррозии в случае слива теплоносителя или же наличия в воде твердых частиц или агрессивных веществ.

Радиатор Global Style Plus

Производитель: Италия
Ширина секции: 80 мм
Высота секции: 425, 575 мм
Теплоотдача: 140, 185 Вт
подробнее

Радиатор Rifar Monolit

Производитель: Россия
Ширина секции: 80 мм
Высота секции: 415, 577 мм
Теплоотдача: 134, 196 Вт
подробнее

Комбинирование двух материалов позволяет существенно облегчить конструкцию подобного радиатора, что упрощает его транспортировку и установку.

Недостатки

  • сложная конструкция
  • высокая стоимость

При изготовлении качественных биметаллических радиаторов используется метод литья. Это позволяет уменьшить шумы, возникающие при циркуляции теплоносителя, сделать радиатор более прочным и долговечным. Тем не менее, в дешевых моделях внутренние стальные трубки могут соединяться с внешним алюминиевым кожухом с помощью точечной сварки. Это существенно ухудшает характеристики прибора, в частности делая его шумным.

В виду многослойной конструкции процесс изготовления биметаллических радиаторов сложный и трудоемкий. Поэтому стоимость такого прибора более высокая, чем у алюминиевых аналогов. Тем не менее, затраты оправдываются в ходе эксплуатации.

Выбираем биметаллический радиатор

Как правило, после сравнения плюсов и минусов разных приборов отопления, многие склоняются к приобретению именно биметаллического радиатора. Однако перед покупкой необходимо выяснить несколько деталей, которые сделают прибор полезным, а затраты оправданными.

Во-первых, необходимо точно выяснить какое количество приборов необходимо установить в помещении для достижения комфортных условий.

Во-вторых, следует ознакомиться с техпаспортом на прибор и выяснить, какой коэффициент теплоотдачи он обеспечивает и при каком давлении может работать.

В-третьих, стоит просмотреть сертификат качества, чтобы убедиться, что радиатор был изготовлен с учетом всех стандартов и прошел необходимые испытания.

Покончив с технической составляющей, напоследок следует обратить внимание на внешний вид прибора и его размеры. В настоящее время на рынке присутствуют самые различные биметаллические радиаторы, способные органично вписаться в любой интерьер.

Обзор современных биметаллических радиаторов

Биметаллический радиатор идеален для всех систем отопления — как для центральной, так и для автономной. Что значит биметалл? Корпус радиатора сделан из алюминия, благодаря чему он обладает высокой теплоотдачей, а внутренние коллекторы (места, где радиатор соприкасается с теплоносителем) выполнены из стали. Стальной коллектор позволяет без опаски устанавливать данный радиатор в центральную систему отопления. Биметаллический радиатор не боится некачественного теплоносителя и выдерживает высокое давление, 25-50 атмосфер, в зависимости от производителя. Этот вид радиатора долговечнее стального и алюминиевого.

Преимущества биметаллических радиаторов:
  • высокая теплоотдача (от 170 до 190 Вт при межосевом расстоянии 500 мм) позволит вам извлечь максимум пользы даже при низкой температуре теплоносителя
  • высокое рабочее давление позволяет использовать радиаторы в домах и с автономным, и с центральным отоплением
  • элегантный дизайн
  • устойчивость к химическому составу теплоносителя
  • маленький объем теплоносителя

Принцип действия

В основу работы биметаллических радиаторов заложен конвекционный способ. С помощью алюминия обеспечивается поток теплого воздуха. Сердцевина оборудования выполнена из стали. С ее помощью нагревается корпус и подается горячая вода. За счет особенностей конструкции устройства воздух движется не параллельными слоями, а с завихрениями. Это позволяет ему гораздо лучше прогреваться даже при невысокой температуре радиатора. Алюминиевые пластины ребер радиатора изготовлены с определенным шагом, позволяющим создать своеобразную систему воздуховодов, обеспечивающую максимальную вертикальную тягу. При этом снизу радиатора втягивается холодный воздух, а наверх он выходит нагретым. За счет использования материалов разной проводимости и распределения температур по плоскостям нагрева воздуха удается избегать образования положительной ионизации, неблагоприятно сказывающейся на самочувствии людей.

Биметаллические радиаторы специально были разработаны для высотных домов и рассчитаны на подачу воды под высоким давлением. Это достигается благодаря наличию стальной сердцевины. Она не проявляет чувствительности к загрязняющим веществам и к общей системе слива. Еще одно преимущество биметаллических радиаторов состоит в том, что в них содержится очень мало воды. За счет этого они разогреваются быстро и реагируют на термозапорный клапан с минимальным запаздыванием. Использование биметаллических радиаторов позволяет в десятки раз уменьшить количество воды в системе. Такие объемы нагревать и гонять гораздо легче, чем то количество, в котором нуждаются чугунные радиаторы.

Есть некоторые особенности и в конструкции. Биметаллические радиаторы имеют секционную сборку. Это позволяет легко вписываться в интерьер любого помещения с дизайнерской задумкой.

По завершению процесса монтажа радиатора следует провести их наладочное пробное включение. Краны следует открывать максимально плавно. Если кран открывать резко, то внутреннее проточное сечение труб будет забиваться при наличии старых труб в системе. В новой системе резкое открытие сантехнических кранов приведет к возникновению гидравлического удара.

Внимание! Биметаллические радиаторы более тяжелые, чем стальные и алюминиевые, поэтому требуют большего количества крепления при монтаже.

Требования к эксплуатации биметаллических радиаторов:

Установка перед радиатором декоративных панелей и дополнительных ограждений или завешивание его шторами не рекомендуется, т.к. в этом случае, как правило, имеет место ухудшение тепловых и гигиенических характеристик радиатора и искажение работы термостата.

После окончания отделочных работ необходимо тщательно очистить радиатор от строительного мусора и прочих загрязнений, т.к. они снижают тепловой поток радиатора.

В процессе эксплуатации следует производить очистку радиатора в начале отопительного сезона и 1-2 раза в течение отопительного периода. При очистке биметаллических радиаторов нельзя использовать абразивные материалы.


Категорически запрещается дополнительная окраска радиатора «металлическими» красками (например, «серебрянкой»), т.к. при этом тепловой поток радиатора снижается на 8-12%.
Не рекомендуется допускать полного перекрытия подвода теплоносителя к радиатору из системы отопления.
Как и для всех радиаторов, в которых теплоноситель соприкасается со сталью, для «биметалла» вредно повышенное содержание кислорода в теплоносителе, который способствует развитию коррозии стали. Поэтому здесь необходима установка на радиатор автоматического или ручного (кран Маевского) воздухоотводчика.

Несмотря на относительно высокую стоимость биметаллические радиаторы становятся всё более популярными, ведь по сравнению с другими радиаторами они обладают неоспоримыми преимуществами: высокой теплоотдачей, надежностью и элегантным дизайном.


Биметаллические радиаторы отопления – преимущества и особенности

Биметаллические радиаторы отопления – преимущества и особенности

Биметаллические радиаторы отопления – преимущества и особенности

Биметаллические радиаторы отопления — это приборы системы отопления, которые смогли в себе совместить одновременно все преимущества алюминиевых и стальных радиаторов, однако в то же время полностью лишены их недостатков. Своими положительными эксплуатационными характеристиками радиатор биметаллического типа обязан своему строению, которое кардинально отличается от конструкции чугунных, алюминиевых и стальных приборов.

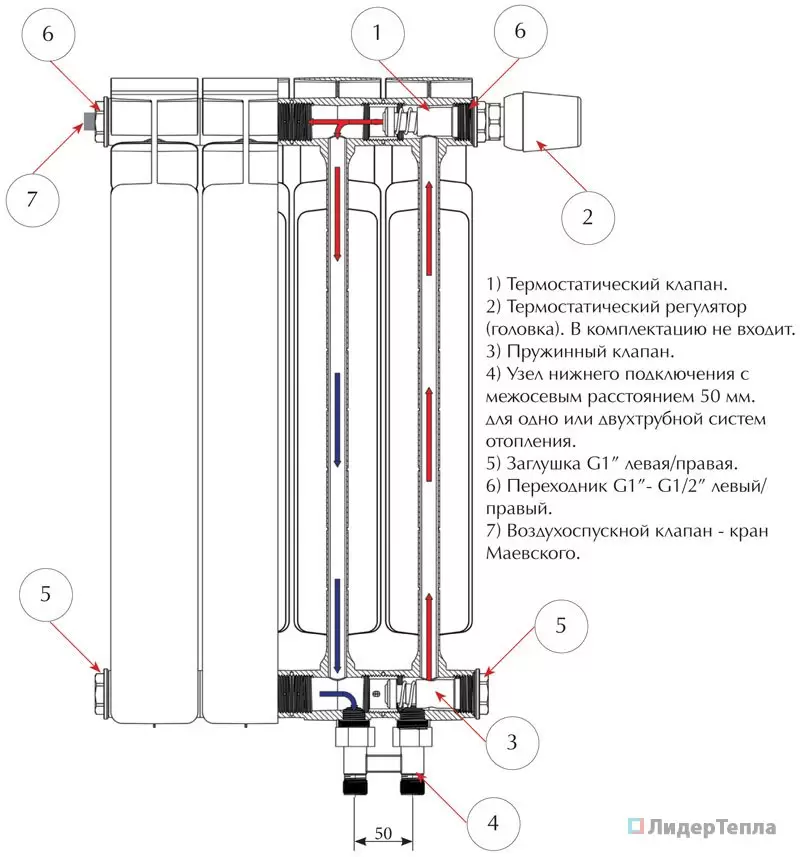

Конструкция биметаллического радиатора

1. Корпус. Биметаллические радиаторы отопления имеют раздельное секционное строение. Наружный кожух такого радиатора сделан из алюминия, который прекрасно подвергается дизайнерской обработке, может окрашиваться красками и покрываться лаком. Алюминий обладает прекрасной теплопроводностью, благодаря чему помещение, в котором используется биметаллический радиатор, очень быстро нагревается;

2. Стальные сердечники. Все внутренние составляющие радиаторов биметаллического типа выполнены из стали, что обуславливает большое число преимуществ отопительных приборов, имеющих такую конструкцию:

  • сталь не подвергается коррозии, которой особенно подвержены полностью алюминиевые радиаторы из-за того, что в системах отоплении чаще всего циркулирует вода с высоким показателем ph;
  • стальные трубы не реагируют на перепады давления рабочей среды, не деформируются.


Биметаллические радиаторы имеют небольшой вес, их размер может легко регулироваться в зависимости от количества секций.

Существуют модели биметаллических радиаторов, в которых для обогрева помещения используется не только принцип излучения тепла, но и принцип конвекции холодного и горячего воздуха, что позволяет увеличить уровень теплоотдачи.

Правила монтажа биметаллических радиаторов отопления

При монтаже радиаторов биметаллического типа необходимо руководствоваться правилами, которые указывают расстояние прибора от стены, подоконника и пола. Отступ от пола и подоконника обязательно должен быть не менее 10-15 см, в то время как расстояние от стены не должно быть меньше чем 3 см. В том случае, если эти правила не будут соблюдены во время монтажа, то уровень теплоотдачи не будет достигать своих оптимальных показателей, может нарушиться работа отопительных приборов.

Компания «Инвестстрой» предлагает широкий выбор биметаллических радиаторов отопления, которые прекрасно подойдут для создания системы отопления в любых типах помещений и зданий.

Возврат к списку



Самые популярные радиаторы отопления биметаллические. Рейтинг биметаллических радиаторов отопления для квартир и домов. Рейтинг производителей радиаторов













Биметаллические радиаторы – это новая тенденция в бытовом отоплении.Такие обогреватели все чаще встречаются в квартирах и частных домах. И в этой статье мы поможем вам разобраться, какие биметаллические радиаторы отопления лучше и чем они превосходят алюминиевые и полуметаллические приборы. Также вы можете найти важные советы по выбору радиатора отопления и интересные видео на эту тему.

Биметаллические радиаторы быстро набирают обороты Источник kvartirnyj-remont. com

Биметаллические или полубиметаллические радиаторы

Биметаллические отопительные приборы представляют собой стальные трубы, соединенные методом холодной сварки, которые покрыты слоем алюминия.Благодаря этому горячая вода не взаимодействует с внешней оболочкой радиатора, что позволяет избежать коррозии. Более того, алюминий применяется в виде фигурных пластин, что значительно увеличивает площадь теплообмена.

Также есть медные жилы для биметаллических радиаторов. Они подходят, если теплоносителем является вода с антифризом. Такой состав может быстро разрушить сталь, а вот медь устойчива к нему.

В полуметаллических радиаторах сердцевина выполнена из двух металлов. Все вертикальные воздуховоды стальные, а горизонтальные – алюминиевые.Недостатком таких устройств является то, что они не подходят для воды с высоким содержанием щелочей. Они обязательно требуют очищенную от примесей охлаждающую жидкость.

Теперь о том, какие радиаторы отопления лучше. Для систем центрального отопления больше подходят биметаллические устройства, поскольку они устойчивы к перепадам давления и к некачественному загрязненному теплоносителю.

Для квартиры лучше выбирать биметаллические отопительные приборы Источник homeli.ru

Полуметаллические радиаторы более эффективны, но для их нормального функционирования необходимы идеальные условия.Они больше подходят для частных домов, и стоят значительно дороже биметаллических устройств.

Биметаллические или алюминиевые радиаторы

Немного о том, какие радиаторы лучше, алюминиевые или биметаллические. В отношении теплоносителя преимущество явно на стороне последнего. Алюминий не выдерживает длительного контакта с водой с большим количеством примесей.

Также биметаллические радиаторы более устойчивы к высокому давлению, чем алюминиевые. Ведь сердечник изготовлен из легированной стали, обладающей повышенной прочностью на излом и растяжение.

Однако по некоторым моментам биметаллические нагреватели уступают алюминиевым. Они объемнее и тяжелее, стоят значительно дороже, а стальной сердечник снижает энергоэффективность и снижает теплообмен с помещением.

Внешне алюминиевые и биметаллические радиаторы очень похожи Источник zamenabatareymoskva.ru

Понятно, что биметаллические радиаторы требуют повышенных затрат на отопление. Но они более долговечны и больше приспособлены к городским тепловым сетям. При этом алюминиевые радиаторы идеально подходят для частных домов, где хозяева могут контролировать напор и менять воду в системе.

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают различные услуги, в том числе отопление. Пообщаться напрямую с представителями можно, посетив выставку домов «Малоэтажная страна».

Типы биметаллических радиаторов

Различают два основных вида — секционные и монолитные. Ниже мы расскажем вам о них подробнее и поможем сориентироваться, какой из них лучше для вас.

Радиаторы секционные

Собраны из нескольких разделов. Часто изготавливается в виде «слоеного пирога» из нагревательных пластин. Это открытие позволяет значительно увеличить площадь теплообмена с окружающей средой. Но есть большой недостаток: любая охлаждающая жидкость разрушает стыки компонентов. Как следствие, относительно небольшой срок службы.

Радиаторы секционные состоят из нескольких частей Источник forum.usolie.info

Радиаторы монолитные

Также имеют большую площадь теплообмена, поэтому ничем не уступают секционным нагревателям.Одна секция выдает порядка 100-200 Вт. Монолитные радиаторы производятся по принципиально новой технологии: корпус отливается целиком, а затем обрабатывается прессованием. Поверх стального каркаса под давлением наносится слой алюминия.

Монолитные радиаторы цельные Источник www.teplodvor.by

Преимущество монолитных радиаторов очевидно. Срок службы вдвое больше и составляет не 25 лет, как у секционных, а 50. Но при этом они дороже примерно на пятую часть. Их недостаток в том, что они не дают возможности добавлять дополнительные секции и тем самым регулировать мощность.

Если задуматься над вопросом, какая батарея отопления лучше для квартир в многоэтажках, то ответ однозначный – монолитная. Дело в большом падении давления из-за высоты.

Рейтинг биметаллических нагревателей

Ниже мы поможем вам разобраться, какие аккумуляторы лучше всего подходят для вашего дома или квартиры. Рассмотрим условия эксплуатации, качество изготовления и некоторые нюансы.

Global Style Plus 500

Подходит для систем центрального отопления. Хорошо адаптированы к высокому давлению и сильной кислотности теплоносителя. Секции соединены трубами с силиконовым уплотнителем, защищающим от протечек. Стальной контур опрессован под высоким давлением, что позволяет ему выдерживать высокое давление воды. Еще одним преимуществом данной модели является высокое качество покраски.

Биметаллический обогреватель Global Style Plus 500 Источник m. onlinetrade.ru

Но недостатком будет достаточно высокая стоимость.В среднем по рынку она составляет 9500 рублей. Однако считается, что модель стоит своих денег.

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги любой сложности. Пообщаться напрямую с представителями можно, посетив выставку домов «Малоэтажная страна».

Монолитный утеплитель российского производства, стремительно набирающий популярность. Выполнен в виде единого стального блока, что исключает возможность протечек.Радиатор не требует постоянной температуры охлаждающей жидкости. Выдерживает давление во внутреннем контуре до 100 атмосфер. Rifar Monolit 500 обеспечивает высокую теплоотдачу при минимальных потерях энергии.

Рифар Монолит 500 — хороший обогреватель от отечественного производителя Источник klimatstandart.com

Но есть один нюанс: размеры радиатора отопления Рифар Монолит 500 фиксированные, как и у любого монолитного устройства. Поэтому, если выяснится, что его мало или, наоборот, слишком много, добавить или убрать разделы просто не получится.

Описание видео

Sira rs биметалл

Один из самых тихих радиаторов отопления. Его можно установить даже в спальне. В один блок может входить до 12 секций, количество которых можно регулировать в зависимости от площади помещения. Внутренняя оболочка изготовлена ​​из специальной стали, которая не подвержена коррозии и может использоваться в сочетании с низкокачественным теплоносителем. Sira RS Bimetal обеспечивает высокий уровень теплоотдачи и рассчитан на максимальное давление в 40 атмосфер, а радиатор адаптирован к гидроударам, присущим системам центрального отопления.

Радиатор отопления Sira RS Bimetal часто можно встретить в квартирах Источник on-lineclimat.ru

Но у этой модели есть один недостаток: качество покраски оставляет желать лучшего. Несмотря на это и довольно высокую стоимость, многие специалисты ответят на вопрос, какие биметаллические радиаторы лучше – Sira RS Bimetal.

Четвертое место в нашем рейтинге биметаллических радиаторов занимает Royal Thermo Revolution Bimetall 500. Очень популярная модель от отечественного производителя.Устройство адаптировано к довольно суровым условиям эксплуатации и обеспечивает хорошую производительность. Конструкция настенная, секционная, с регулируемым количеством сегментов, максимальное количество которых 14 штук. Royal Thermo Revolution Bimetall 500 имеет боковое подключение. Подогреватель рассчитан на рабочее давление до 30 атмосфер.

Биметаллический радиатор отопления Royal Thermo Revolution Bimetall 500 Источник smauro.ru

Главный фактор, делающий модель одной из самых распространенных в России, это цена.Купить обогреватель можно в среднем за 4100 рублей. Однако стоит помнить, что при резком повышении температуры теплоносителя КПД устройства значительно снижается.

Как выбрать биметаллический обогреватель

При покупке устройства важно учитывать ряд нюансов. Отправляясь в магазин, нужно точно знать, какую мощность должен выдавать радиатор, какие у него должны быть размеры и к каким условиям он должен быть приспособлен. Поэтому мы поможем вам разобраться, какой биметаллический радиатор лучше подойдет для вашего дома.

Расчет количества секций

Такой расчет производится исходя из площади помещения и энергоэффективности секции определенного устройства. Считается, что на каждые 10 м 2 помещения в идеале должен приходиться 1 кВт мощности. Для расчета нужно площадь всего помещения разделить на 10, а затем результат разделить на мощность одной секции. Затем все значение нужно увеличить на 10% и округлить до ближайшего целого числа.Так учитываются потери тепла, связанные с внешними факторами. В результате получится оптимальное количество сегментов радиатора для конкретного помещения.

Секционный биметаллический радиатор можно адаптировать под конкретное помещение Источник cok.ru

Если в силу каких-то особенностей местности или дома секционный обогреватель не обеспечивает требуемый уровень температуры, к нему можно добавить дополнительные сегменты . С монолитным радиатором это не пройдет.

На что обратить внимание

Есть несколько моментов, на которые стоит обратить внимание, чтобы понять, какой радиатор отопления лучше в конкретном случае:

    Лучше когда размер обогревателя максимальный , т.к. в этом случае энергоэффективность устройства самая высокая.Но важно, чтобы расстояние до пола было не менее 12 см, а до подоконника – не менее 10 см.

Идеально расположенный биметаллический радиатор отопления Источник tengrinews.kz

    Вместимость Один из важнейших параметров. Чем он больше, тем лучше греет радиатор. Поэтому для устройств с малым объемом секций требуется максимально качественный теплоноситель без примесей.

    Больше подходят для квартир монолитные радиаторы , так как они способны выдерживать резкие скачки давления, в то же время для автономных систем отопления можно использовать более дешевые секционные модели.

Описание видео

Интересный видео ролик о том, как выбрать биметаллический радиатор для квартиры:

Коротко о главном

Биметаллические радиаторы

превосходят полуметаллические по долговечности и неприхотливости, а также они более доступны по цене.

Биметаллические радиаторы долговечнее алюминиевых, но стоят дороже и занимают больше места.

По конструкции биметаллические радиаторы бывают двух видов: секционные и монолитные.

Наиболее популярными моделями биметаллических радиаторов являются Global Style Plus 500, Rifar Monolit 500, Sira RS Bimetal и Royal Thermo Revolution Bimetall 500.

Чтобы правильно подобрать биметаллический радиатор, стоит учитывать его мощность, габариты, а также необходимо рассчитать количество секций для конкретного помещения.

Еще немного внимания!

Считаете ли вы биметаллические радиаторы лучшим вариантом соотношения цены и качества или их можно отнести к разряду дорогих и устройств? Напишите в комментариях, какие обогреватели вы предпочитаете.

Обновлено: 18.11.2018 18:13:24

Эксперт: Борис Мендель

* Обзор лучших по версии редакции сайта. О критериях выбора. Этот материал субъективен, не является рекламой и не служит руководством к покупке. Перед покупкой необходимо проконсультироваться со специалистом.

Практически в каждом современном доме или квартире есть система отопления. Радиатор играет в нем одну из ключевых ролей. Именно этот утеплитель отвечает за теплообмен в помещении.Сегодня на рынке представлен широкий ассортимент радиаторов, которые отличаются материалом изготовления, формой, эффективностью и ценой. Наибольшей популярностью на отечественном рынке пользуются стальные, алюминиевые и биметаллические изделия. У каждого из них есть свои сильные и слабые стороны. Чтобы выбрать наиболее подходящий вариант стали, следует прислушаться к рекомендациям специалистов.

Как выбрать стальной радиатор

  1. Нагревательные приборы из стали бывают двух видов: панельные и трубчатые.
  2. Панельные радиаторы отличаются простотой, эффективностью и доступной ценой.Они подходят владельцам частных домов, в которых система отопления не создает высокого давления (до 10 бар) и нагревает теплоноситель до температуры выше 70°С. Однопанельные модели выигрывают в цене, но считаются двухпанельными аналогами более могущественный. К достоинствам этого типа можно отнести простоту монтажа, экономичность, элегантный внешний вид, широкий выбор. Есть у панельных радиаторов и недостатки, главный из которых – низкая стойкость сварных швов к гидравлическим ударам. Поэтому такие устройства редко используются в системах централизованного теплоснабжения.
  3. Трубчатые радиаторы имеют традиционный внешний вид. Они представляют собой набор вертикальных секций, которые сообщаются друг с другом через верхний и нижний коллекторы. Эти устройства дороже, но выдерживают давление до 15 атмосфер, способны работать с горячим теплоносителем (до 130°С), обладают высокой теплоотдачей. Потребителю важно знать о некоторых недостатках. Это низкая устойчивость к коррозии (особенно при плохой водоподготовке) и механическим повреждениям.
  4. Определившись с типом стального радиатора, следует правильно рассчитать оптимальные размеры секций или панелей. Приблизительно предполагается, что на обогрев 1 кв. м требуется около 100 Вт тепловой энергии. Что касается формы радиатора, то следует соблюдать простое соотношение. Длина устройства должна быть на уровне 60-70% ширины окна.
  5. При покупке стального радиатора не лишним будет обратить внимание на комплектацию. Наиболее практичными будут модели, оснащенные терморегулятором.Для быстрого перекрытия аккумулятора в случае протечки необходимо установить шаровой кран. А кран Маевского позволяет своевременно удалять воздух из системы отопления.

В наш обзор вошли 9 лучших стальных радиаторов отопления. Все они были одобрены экспертным сообществом и российскими потребителями.

Что лучше стальной, алюминиевый или биметаллический радиатор

Тип радиатора

Достоинство

недостатки

Сталь

Доступная цена

Стильный дизайн

Надежность

Низкая устойчивость к гидравлическому удару

Склонность к ржавчине

Алюминий

Легкий вес

Высокая прочность

Современный внешний вид

Рентабельность

Высокая цена

Требует постоянного ухода во время эксплуатации

Биметаллический

Устойчивость к высокому давлению

Быстрый разогрев

Универсальность

Высокая цена

Тяжелый вес

Рейтинг лучших стальных радиаторов отопления

Лучшие стальные панельные радиаторы

Панельные радиаторы

достаточно просты в изготовлении, поэтому и цена на них доступная. Стальной лист штампуется, а затем сваривается. В результате получается одно- или многопанельная конструкция. Экспертам понравились несколько современных моделей.

Хорошим бюджетным решением при проектировании системы отопления частного дома будет использование стальных батарей Kermi FKO 22 500 600. От стальной модели немецкому производителю удалось добиться хорошей энергоэффективности. Показатель теплоотдачи заявлен на уровне 1158 Вт. Следовательно, один элемент способен обогреть от 5 до 38 кв.м площади дома. Устройство рассчитано на максимальную температуру 110°С и рабочее давление до 13 бар. Емкость аккумулятора составляет 3,24 л, толщина — 100 мм. Для изготовления радиатора используется качественная сталь толщиной 1,25 мм. Эксперты отдали модели первое место в нашем рейтинге.

Пользователи хвалят немецкие батареи за качество изготовления, элегантный внешний вид и простоту установки. К недостаткам модели можно отнести высокую цену.

Достоинство
  • Немецкое качество;
  • хорошее техническое исполнение;
  • энергоэффективность;
  • стильный дизайн.
недостатки

Превосходный дизайн радиатора ELSEN ERK 11 600 привлекает внимание покупателей. Английское устройство производится в разных странах, поэтому цена может колебаться. На производстве действует многоступенчатая система контроля качества. Все операции выполняются автоматически, что сводит к минимуму влияние человеческого фактора.Для изготовления батареи отопления используется качественная сталь толщиной 1,25 мм, готовое изделие выдерживает давление до 16 атм. Специалисты отмечают серьезную антикоррозийную подготовку. Она включает в себя такие операции, как фосфатирование, грунтование и покраска. Учитывая доступную стоимость, модель заслуживает второе место в рейтинге.

На форумах стальные радиаторы ELSEN часто сравнивают с эталонными Kermi. Но похвалы заслуживают только оригинальные продукты.

Достоинство
  • доступная цена;
  • надежная защита от коррозии;
  • жесткий контроль;
  • отличный дизайн.
недостатки
  • в филиалах не соблюдается технология.

Стальные финские радиаторы Purmo Compact 21s 500 предназначены для различных типов систем отопления. К ним можно подключать как металлические, так и полимерные трубопроводы. Модель рассчитана на максимальную температуру 110°С, испытана давлением 13 атмосфер. Специалисты отмечают высокий показатель теплоотдачи, который достигает 3468 Вт. Самая большая модификация устройства содержит 16.5 литров охлаждающей жидкости, которая может быть водой или антифризом. Радиатор имеет боковое подключение, устройство удобно крепить на стену благодаря регулируемым держателям.

Достоинство
  • приемлемая цена;
  • двухпанельная конструкция;
  • красивый внешний вид;
  • хороший отвод тепла.
недостатки
  • плохая защита от коррозии.

Достойный конкурент лидерам рейтинга – стальной радиатор с нижним подключением Buderus Logatrend VK-Profil 22 500. Доступная цена обогревателя удачно сочетается с высокой теплоотдачей (до 5478 Вт). Это позволяет отапливать помещения площадью 54,6 кв.м. Специалисты выделяют устойчивость к высокой температуре теплоносителя (до 120°С), в этом компоненте ему нет равных. Конструктивно батарея имеет две панели общей толщиной 100 мм. При этом в один радиатор придется заливать 18,9 литров воды или антифриза, это не самый экономичный вариант.

Пользователи спорят о коррозионной стойкости.Одни домовладельцы не имеют проблем с хорошей очисткой воды, другие жалуются на вынужденный износ.

Достоинство
  • высокая температура охлаждающей жидкости;
  • двухпанельная конструкция;
  • достойное тепловыделение;
  • нижнее соединение.
недостатки
  • большой объем;
  • недолговечная антикоррозийная обработка.

Еще один стальной радиатор с нижним подключением попал в наш рейтинг.Модель Stelrad Novello 21 500 из Нидерландов может похвастаться тепловыделением 3459 Вт. Изделие рассчитано на температуру теплоносителя 110°С, испытание давлением не должно превышать 13 бар. Емкость одного радиатора – 16,89 л. Аккумулятор имеет двухпанельную конструкцию и имеет толщину 77 мм. Прибор оснащен регулирующим клапаном, который позволяет легко регулировать тепловую мощность. На задней стенке батареи имеются крепежные выступы, с помощью которых осуществляется установка.

В целом модель выполнена качественно, выглядит стильно, но есть ряд недостатков. К недостаткам можно отнести высокую цену, большой объем радиатора и сложности монтажа.

Достоинство
  • элегантный внешний вид;
  • небольшой толщины;
  • нижнее соединение;
  • регулировка мощности.
недостатки
  • высокая цена;
  • большой объем.

Лучшие трубчатые стальные радиаторы

Трубчатые стальные радиаторы представляют собой систему из нескольких вертикальных секций.Они соединяются друг с другом в верхней и нижней точках контакта. Трубчатые батареи отличаются высокой теплоотдачей и высокой стоимостью. Специалисты выделили несколько достойных устройств.

Для многих производителей трубчатые радиаторы Zehnder Charleston 2180 1792 являются эталоном. Поэтому на отечественном рынке можно найти много копий, которые дешевле, но по многим параметрам хуже образца. Немецкий производитель может похвастаться славной историей, первый трубчатый стальной радиатор был запатентован в 1930 году основателем компании Якобом Цендером.Постоянное развитие позволяет бренду оставаться в лидерах. Прибор имеет государственный гигиенический сертификат, полученный в Новосибирском НИИ. Антикоррозийное покрытие не будет выделять вредных соединений, поэтому радиатор рекомендуется использовать в детских учреждениях.

Установщики и пользователи в отзывах хвалят немецкий аккумулятор за отличное качество и неповторимый стиль. Только высокая цена становится сдерживающим фактором от покупки.

Достоинство
  • Немецкое качество;
  • глубоких исторических корней;
  • классический стиль;
  • Безопасное антикоррозийное покрытие
  • .
недостатки

Финский производитель предлагает своим покупателям выбор цветов. Трубчатый стальной радиатор Purmo Delta Laserline 218 комплектуется монтажным комплектом с 4 точками крепления. Нагреватели поставляются в продажу как с нижним, так и с боковым подключением. Специалисты отмечают возможность установки радиатора как спереди, так и сзади. Лазерная сварка обеспечивает идеальную гладкость и ровность швов. При взгляде сбоку форма наружных трубок напоминает букву D, что и отражено в обозначении серии.Эта конфигурация была выбрана не из эстетических соображений. Нагрев помещения происходит быстрее.

И специалисты, и пользователи отмечают высокое качество финских инструментов. Если они в чем-то и уступают лидеру рейтинга, то только в более высокой цене.

Достоинство
  • качественный сварочный шов;
  • возможна установка спереди и сзади;
  • индивидуальный подход к клиенту;
  • стильный дизайн.
недостатки

В широком диапазоне мощностей пользователь может выбрать радиатор Dia Norm Delta Standart 3057.Устройства поставляются в розничную сеть в самых разных модификациях, с нижним или боковым подключением. Например, 8-секционный вариант с боковой обвязкой имеет мощность 512 Вт, а у 30-секционного аналога этот показатель достигает 2820 Вт. При современном изготовлении радиатор не уступает лидерам рейтинга. Аккумулятор изготовлен из стали толщиной 1,25 мм. Элементы свариваются с помощью лазерного оборудования, а покрытие наносится методом электростатического напыления.

Качество немецкой продукции на высоком уровне, это подтверждают пользователи в отзывах.Сложности возникают только при самостоятельном подключении. Модель занимает 3 место в рейтинге.

Достоинство
  • современная технология производства;
  • качественная сборка;
  • широкий выбор модификаций;
  • приятный внешний вид.
недостатки
  • трудности самостоятельной сборки.

Еще один представитель славного немецкого семейства попал в поле зрения экспертного сообщества.Zehnder Charleston 3057 566 представляет собой трубчатую секцию, вваренную в секцию коллектора. При высоте радиатора 570 мм ширина 10-секционной конструкции составляет 460 мм. Особое внимание производитель уделил защите стального изделия от коррозии. Пятиступенчатая технология включает очистку, грунтование, электростатическую порошковую покраску, сушку и антистатическую обработку.

Достоинство
  • высококачественное производство;
  • эксплуатационная безопасность;
  • надежная антикоррозийная защита;
  • доступная цена.
недостатки
  • более скромные технические характеристики.

Внимание! Этот рейтинг субъективен, не является рекламой и не служит руководством к покупке. Перед покупкой необходимо проконсультироваться со специалистом.

В последнее время все чаще можно встретить биметаллические радиаторы, которые пришли на смену доставшимся в наследство от советских квартир обычным чугунным радиаторам. Новые варианты не только удобнее, но и красивее.Они могут существенно различаться по внешнему виду, а также по техническим характеристикам. Однако определить, какие биметаллические радиаторы отопления лучше выбрать, можно только после проведения определенных расчетов. Если установить батареи с малым количеством секций или недостаточным обогревом, зимой будет холодно. Поэтому биметаллические радиаторы выбирайте тщательно, особенно для жителей северных регионов страны.

В основном такие радиаторы приобретаются для квартир.В зависимости от особенностей помещения, его габаритов и расположения в доме эффективными могут быть те или иные батареи. Владелец квартиры должен учитывать все показатели, иначе новый и красивый радиатор не сможет так эффективно обогревать помещение, как его чугунный предшественник.

Биметаллические радиаторы могут различаться по внешнему виду, размеру и способу подключения. Одним из самых популярных вариантов является аккумулятор с нижним подключением, так как он имеет свои преимущества. Однако он не сможет оптимально обогреть помещение, если количество секций и мощность радиатора не соответствуют требуемым показателям.

Поэтому перед покупкой необходимо провести тщательный расчет секций по площади. Следует учитывать, что учитывается не только мощность 1 секции, но и многие другие показатели. Только так можно правильно рассчитать необходимые размеры батареи и купить действительно эффективный обогреватель.

Количество секций биметаллических радиаторов зависит от мощности радиатора и площади помещения, высоты потолков

Также играет роль ширина и глубина секции радиатора.

Специалисты обращают внимание на то, что у биметаллического радиатора теплоотдача несколько выше, чем у чугунного. Если температура теплоносителя 90 градусов, то теплоотдача от биметалла будет на отметке 200 единиц, а от чугуна – 180. Таким образом, приобретя новую биметаллическую батарею отопления той же мощности, что и предыдущая, вы сможете ожидать большей теплоотдачи.

Преимуществом и конструктивной особенностью биметаллического радиатора является то, что трубы внутри радиатора, соприкасающиеся с водой, выполнены из стали, а внешняя оболочка из алюминия, что улучшает теплопроницаемость

В плане теплоотдача, биметаллический радиатор по эффективности сравнится только с чугунным

Новый радиатор все равно будет работать лучше.Дело в том, что со временем трубы забиваются, и эффективность радиатора снижается.

Самый простой вариант расчета мощности аккумулятора, будет подсчитано количество секций на старом ТЭНе. Если взять новый радиатор той же производительности и тех же размеров, то в квартире будет либо так же тепло, как и раньше, либо даже теплее.

Как выбрать аккумулятор по площади?

Если батарея приобретается для нового помещения, где вам придется с нуля рассчитывать сечения биметаллических радиаторов отопления по площади, то одним из важнейших показателей, на который нужно ориентироваться, является размер помещения. Для средней полосы России существуют особые стандарты подбора радиаторов отопления. На 1 квадратный метр должно приходиться около 100 Вт. Если речь идет о северных регионах, стоит выбирать варианты помощнее.

Внимание! Но надо учитывать, что расчет батареи исключительно по площади может быть не самым лучшим решением… Так как не исключены ошибки. Касаются они, в первую очередь, тех квартир, размеры которых не соответствуют нормам.Речь идет о тех помещениях, где высота потолков более 3 метров.

Кроме того, при выборе радиатора необходимо обращать внимание на количество окон в комнатах и ​​степень их утепления. Если квартира имеет особенности расположения, например, угловая, при расчете размеров биметаллических радиаторов отопления следует использовать поправочные коэффициенты.

Обратите внимание, что тепловыделение помещения уменьшается в зависимости от характеристик помещения.

Для начала следует учитывать, что каждое окно в комнате требует прибавления к сумме еще 100 Вт. Для двери добавляется еще 200 единиц. Поправочный коэффициент для угловой квартиры без утепления стен равен 1,3.

Кроме того, существуют особые требования при расчете показателей для разных регионов. Для Крайнего Севера, например, поправочный коэффициент равен 1,6.

Также нужно учитывать место и способ установки радиатора.Если он содержит декоративный экран, а такой вариант в последнее время широко распространен, то это дополнение будет «съедать» около 1/4 тепла от батареи. Установка ниши под подоконником занимает еще 7%.

Также стоит учитывать, что расчет мощности для квартиры и частного дома будет разным. Первый вариант жилья считается более теплым за счет наличия общих стен с соседями. Для частных домов есть дополнительный коэффициент 1,5. Это дополнение необходимо для того, чтобы компенсировать утечку тепла через холодный чердак и неутепленные стены, которые расположены с каждой стороны дома.

Диаграмма теплопотерь частного дома

Следует отметить, что биметаллические радиаторы редко устанавливаются в частных домовладениях. Это связано с высокой стоимостью оборудования. Когда домовладелец задается вопросом, что лучше, алюминий или биметалл, специалисты всегда рекомендуют последний вариант. Они бывают нескольких типов и отличаются способом установки.

Отличие биметаллических и полубиметаллических радиаторов

В обоих случаях используется несколько видов металла.Неизменным среди них остается алюминий. В биметаллических радиаторах только верхняя часть алюминиевая, а сама сердцевина стальная. Теплоноситель контактирует исключительно со сталью. Это делает батарею мощной и долговечной, а также защищает от коррозии. Биметаллические радиаторы выполнены в фигурном корпусе, что увеличивает их показатели теплоотдачи.

Стандартное биметаллическое радиаторное устройство

В редких случаях можно встретить подобные батареи не со стальным сердечником, а с медным.Эти батареи в основном используются в системах отопления с антифризом. Незамерзающие стальные трубы не смогут выдержать постоянного воздействия.

Биметаллические радиаторы с медными трубками и сердечниками подходят не только для воды, но и для перелива масла и антифриза

Отличительной чертой полуметаллических радиаторов является специфический сердечник. В процессе его изготовления используются два вида металла. Здесь из стали сделаны только вертикальные элементы, а горизонтальные трубы – из алюминия.Все это позволяет значительно увеличить теплоотдачу. Кроме того, алюминиевые батареи дешевле.

Тем не менее, этот вариант отопителя имеет и ряд недостатков. Здесь главное отметить быстрый выход из строя элементов радиатора. Это ситуации, когда используется вода с высоким содержанием щелочи. Такие риски актуальны для квартир с центральным отоплением. Поэтому алюминиевые полуметаллические радиаторы лучше устанавливать в частных домах, оборудованных автономной системой отопления.Здесь техника прослужит долго и не потребует постоянного ремонта или замены.

Особенно важно правильно подобрать радиаторы для квартир, расположенных в зданиях, где система центрального отопления находится под большой нагрузкой. Аккумулятор должен быть качественным, способным выдерживать высокое давление воды, характерное для резких перепадов.

Разница в материалах теплопередачи радиаторов отопления

Секционные или монолитные?

Технические характеристики биметаллических радиаторов могут существенно различаться.Поэтому важно перед покупкой уточнить все детали, которые касаются нагревательного элемента. Некоторое время назад в продаже можно было встретить только секционные батареи, но сейчас у покупателя есть возможность приобрести монолитные изделия, обладающие рядом преимуществ.

Дело в том, что наличие в батарее отдельных секций подразумевает стыки. Это слабое место, подверженное коррозии. Очевидно, что срок службы секционных радиаторов из-за наличия такого «узкого места» меньше, чем у монолитных аналогов.

Монолитные биметаллические радиаторы собирают меньше пыли и коррозии

Новая технология позволяет создавать батареи из цельного стального или медного коллектора. Сверху надевается своего рода алюминиевый корпус. Такие радиаторы называются монолитными, и они считаются более выносливыми, безопасными и долговечными.

Средний срок службы монолитных изделий составляет 50 лет, а секционных — всего 25. Рабочее давление монолитного радиатора может доходить до 100 бар, в то время как для секционных батарей этот показатель ниже в 3 раза.Единственная характеристика, которая будет одинаковой для каждого типа радиатора, – это тепловая мощность. В среднем это 100-200 Вт.

Другая отличительная черта- цена. Монолитные радиаторы служат гораздо дольше, но и стоят они дороже, чем секционные. Из недостатков твердотельных моделей также можно выделить невозможность добавления или удаления сечений. Поэтому при покупке такого биметаллического радиатора необходимо тщательно подобрать его по всем параметрам, в том числе и по размеру.

Лучшие производители биметаллических батарей

Среди лидеров рейтинга биметаллических радиаторов отопления для квартиры не только зарубежные фирмы, но и отечественные производители. Но все же большинство покупателей, задающихся вопросом, какие батареи лучше для квартиры, останавливают свой выбор на европейской продукции. Аккумуляторы итальянского производства пользуются большим спросом. Стоит упомянуть компании Syrah, Raden и Global Style. Стоимость одной секции аккумуляторов этих фирм находится на уровне 1000 рублей. Изделия отличаются не только долговечностью и высоким качеством, но и элегантным дизайном, интересной отделкой. Тепловая мощность 1 секции составляет около 150 Вт, а максимальная температура, которую выдерживает итальянская батарея, составляет 110 градусов.

Модели биметаллических радиаторов Syrah

Схема движения охлаждающей жидкости в радиаторе Radena

Биметаллические радиаторы, которые, как следует из названия, изготавливаются из композиции двух металлов, начали производить более пятидесяти лет назад в европейских странах. Они быстро завоевали широкую популярность благодаря своей надежности и экономичности при установке в любую систему отопления.

Какие биметаллические батареи лучше выбрать и на что обратить особое внимание? Этот вопрос всегда возникает у всех, кто решил заменить старые отопительные приборы на более современные варианты, отличающиеся как высокой производительностью, так и респектабельным внешним видом.

Сегодня производство биметаллических радиаторов налажено и в России. Довольно популярны отечественные изделия, и они полностью оправдали себя при установке в системах центрального отопления.

Конструкция биметаллических радиаторов
Общие принципы проектирования

Этот тип радиатора состоит из двух основных частей, изготовленных из разных металлов.

Внутренние каналы выполнены из нержавеющей стали, наружный корпус теплообменника — из алюминия

. Их внутренняя часть выполнена из нержавеющей стали или, реже, меди, так как эти металлы обладают высокой стойкостью к агрессивной среде нагретого теплоносителя.Трубы из этих материалов расположены вертикально и горизонтально, и именно по ним циркулирует теплоноситель.

Внешняя часть радиаторов представляет собой, по сути, кожух с ребрами, который изготовлен из . Этот металл обладает отличной теплопроводностью и быстро нагревается, отдавая тепло помещениям, поэтому он и был выбран для внешней части конструкции.

Внутренняя и внешняя части каждой секции радиатора соединены между собой методом литья под давлением, либо точечной сваркой… Секции собираются в батарею с помощью стальных ниппелей и термостойких резиновых прокладок, рассчитанных на температуру до 200 градусов. Однако кроме таких батарей существуют и монолитные радиаторы из тех же материалов.

Номинальное давление обжима биметаллических батарей может варьироваться от производителя к производителю — этот показатель зависит от материала изготовления внутренних трубопроводов и габаритных параметров. Если при опрессовке некоторых моделей было создано испытательное давление 35 атмосфер, то они смогут выдерживать гидроудары, при которых перепады давления достигают 25÷30. Это позволяет использовать такие радиаторы в системах центрального отопления, которые иногда не отличаются стабильностью давления теплоносителя.

Благодаря высокой теплопроводности биметаллические устройства оказались даже эффективнее привычных нам чугунных батарей.

По внешнему виду биметаллические радиаторы практически не отличаются от алюминиевых моделей. Однако их можно отличить по весу, так как из-за стального трубчатого «сердцевины» биметаллические батареи тяжелее алюминиевых примерно на 50%.Чтобы не ошибиться при выборе, обязательно нужно изучить сертификат соответствия и другую сопроводительную техническую документацию, которая обязательно прилагается к партиям продукции, и находится у продавца специализированного магазина.

Биметаллические и полубиметаллические радиаторы

Помимо биметаллических, выпускаются и полуметаллические радиаторы. Нужно знать, чем они отличаются друг от друга, и какой из них лучше.

В настоящих биметаллических радиаторах из алюминия изготовлен только внешний кожух прибора.

Процесс их производства заключается в том, что готовые полностью стальные сердечники, уложенные в специальные формы, заливают под давлением алюминием, хорошо проводящим тепло, но не стойким к агрессивным средам и высоким температурам теплоносителя. В биметаллических исполнениях алюминий никак не контактирует с жидкой средой и служит лишь теплообменником. Конструкция, выполненная по такому принципу, идеально подходит для установки как в центральные, так и в автономные системы отопления.

В некоторых моделях сердечник выполнен из меди, а не из нержавеющей стали – такие батареи обычно используются для установки только в автономной системе отопления, где в качестве теплоносителя используются специальные антифризы. Стальные трубы, даже нержавеющие, не так адекватно ведут себя с некоторыми из этих антифризов.

Вода не единственный возможный вид теплоносителя

Для опыливания контуров автономной системы отопления кроме воды применяют и другие жидкости — это может быть связано с особенностями работы системы или требованиями со стороны котельного оборудования. Подробнее об этом — в специальной публикации нашего портала.

У полуметаллических радиаторов внутренние каналы выполнены из разных металлов. Так, вертикальные трубы могут быть из нержавеющей стали, а горизонтальные – из алюминия, как и в обычных алюминиевых радиаторах. Есть и обратный вариант. Словом, на полноценные биметаллические они не «тянут».


Будьте внимательны — вместо полноценных биметаллических радиаторов есть вероятность приобрести менее качественные и надежные полубиметаллические радиаторы

Этот тип батарей не подходит для центрального отопления, так как теплоноситель там зачастую не качественный и модно содержать достаточно высокую концентрацию щелочи.При контакте с алюминием такой состав может вызвать коррозионные процессы, которые в том числе «захватят» стальные элементы, устанавливаемые в сочетании с алюминием. Кроме того, разное тепловое расширение этих металлов может привести даже к смещению элементов при воздействии на них экстремально высоких температур, что чревато протечками и еще более серьезными авариями.

Такие радиаторы часто путают с биметаллическими — внешне они вообще неотличимы. Не особо разбираясь в тонкостях, им часто отдают предпочтение из-за более доступной стоимости.Однако, как видно из описания, по надежности они различаются довольно существенно.

В крайнем случае в автономную систему можно установить полуметаллический вариант радиатора. Но все же, если решено сделать отопление дома или квартиры максимально надежным, то от полуметаллических радиаторов лучше отказаться, и остановить свой выбор на настоящих биметаллических образцах. Обязательно учитывайте это при покупке.

Монолитные или секционные биметаллические радиаторы

Как уже отмечалось, выпускаются разборные биметаллические радиаторы, которые состоят из секций, скрепленных между собой ниппелями, и монолитные неразборные.

В секционном исполнении каждая из секций внутри горизонтальных секций трубы имеет с двух сторон разнонаправленную резьбу, предназначенную для ввинчивания соединительных ниппелей с уплотнительными прокладками.


Данная конструкция является основным существенным недостатком секционных батарей, так как эти соединения могут быть повреждены, например, от некачественного теплоносителя, что значительно сокращает срок их службы до следующего профилактического вмешательства. Кроме того, часто возникают протечки в местах соединений элементов, под воздействием высоких температур и высокого давления в системе.

Чтобы избежать этих неприятных моментов, была продумана другая технология производства биметаллических радиаторов. Он заключается в том, что сначала изготавливается цельный сварной медный или стальной коллектор, который помещается в специальную форму и под давлением заливается алюминием. Эти биметаллические батареи называются монолитными.

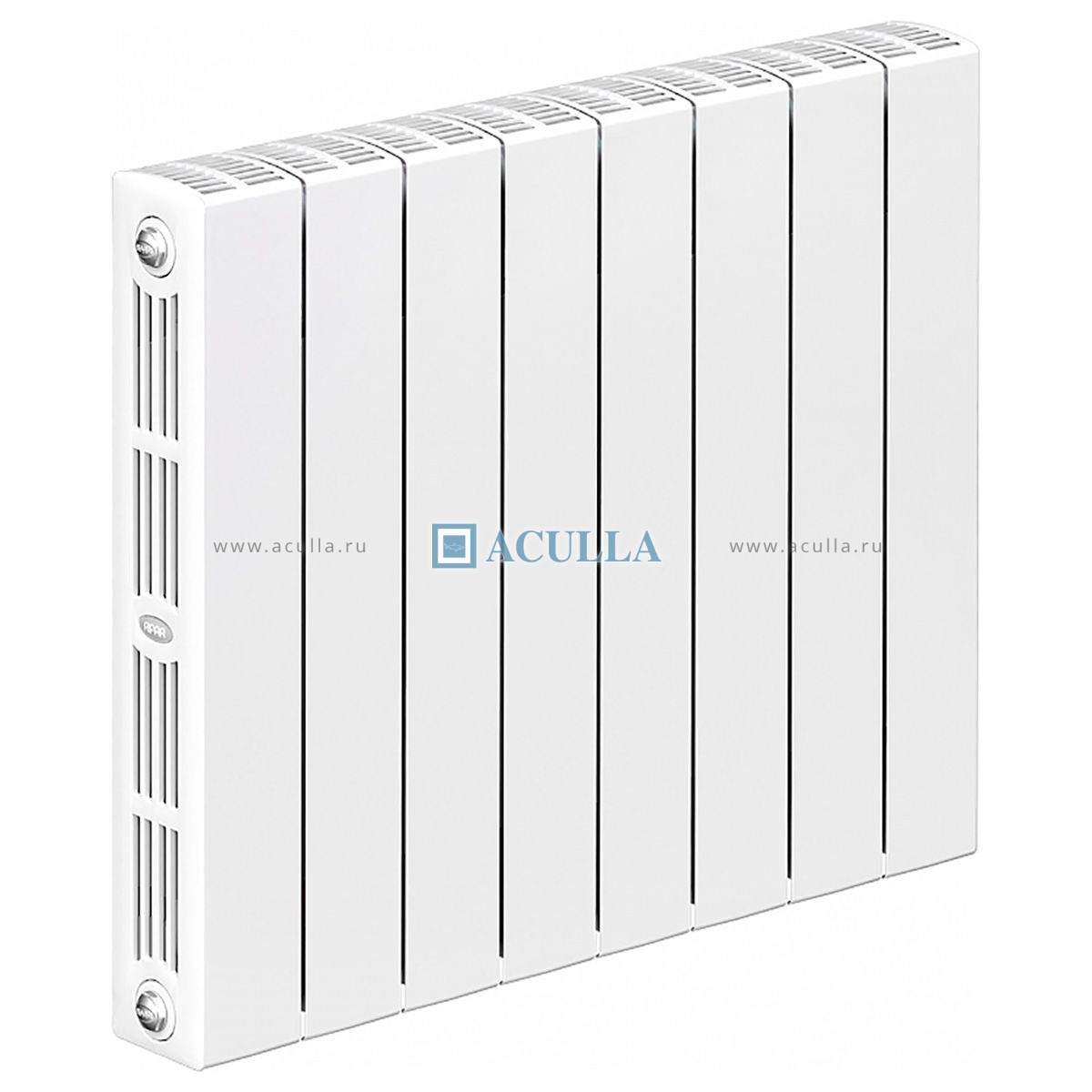

А этот биметаллический радиатор представляет собой монолитную сборку

Оба типа имеют свои преимущества и «уязвимости».

Об отсутствии разборной схемы уже упоминалось.И главный плюс таких батарей в том, что при повреждении одной из секций не нужно будет полностью менять всю, так как вполне достаточно сделать переборку — заменить или просто удалить только вышедший из строя элемент.

При любой протечке в монолитном радиаторе остается только — ремонтопригодности у них практически нет.

Отдельные сравнительные характеристики радиаторов обоих типов приведены в таблице:

Стоимость часто является решающим критерием.Дело в том, что монолитный тип радиаторов имеет более высокую цену, чем секционный, и эта разница может составлять до 20%.

При использовании монолитных биметаллических батарей не получится варьировать общую тепловую мощность — уменьшать или увеличивать количество секций. Поэтому перед их приобретением необходимо тщательно рассчитать, какая мощность нужна для обогрева того или иного помещения. Подобрать подходящий вариант не составит труда, так как монолитные биметаллические радиаторы выпускаются разных размеров, как по длине, так и по высоте.

При выборе между секционными и монолитными батареями также следует учитывать особенности системы отопления. Например, если их планируется установить в квартире многоэтажного дома, то лучше выбрать монолитный тип приборов, так как давление в системе отопления многоэтажек часто достаточно высокое, вода молоток не исключен. а соединительные узлы секционных батарей могут его не выдержать и дать течь.

Критерии выбора биметаллических радиаторов

При выборе конкретной модели, помимо уже указанных выше характеристик, есть и другие моменты, которые будут напрямую влиять на качество работы теплообменных устройств и продолжительность их эксплуатации.

  • Конструкция радиатора должна выдерживать гидроудары и высокое давление. Это особенно важно учитывать при их установке в системе центрального отопления.Обязательно обратите внимание на показания испытательного давления.
  • Материал батареи должен быть инертен к агрессивной среде некачественной охлаждающей жидкости с повышенным уровнем щелочи или кислотности. Этот фактор также в основном касается батарей, установленных в многоэтажных домах.
  • Материал изготовления также должен противостоять возникновению электрохимической коррозии.

  • Радиаторы должны быть устойчивы к механическим воздействиям, то есть их внешний корпус должен иметь достаточную прочность. Чтобы проверить качество используемого алюминия (алюминиевого сплава), попробуйте согнуть ребро пальцами. У некачественного продукта ребра легко гнутся, а иногда даже могут треснуть или сломаться.

  • Внутренние ребристые каналы должны быть выполнены из одного металла, а лучше, если это будет качественная нержавеющая сталь.
  • Толщина стенки внутренней трубы должна быть не менее 3 ÷ 3,5 мм.
  • Важным элементом секционной конструкции батареи являются прокладки, так как от их качества и упругости будет зависеть надежность соединений, поэтому чаще всего их изготавливают из резины или силикона.Проверить качество уплотнительного кольца можно, несколько раз согнув его пальцами. Если прокладка жесткая и неэластичная, то она явно долго не прослужит.

Особое внимание качеству ниппелей — они должны быть изготовлены из прочной стали
  • В секционном радиаторе должны быть установлены высококачественные стальные ниппели, у которых внутренние «усики» не будут обламываться при скручивании секций и нитки не будут «сожраны». О том, что ниппель некачественный, можно узнать по мягкости металла изготовления.

Если этот элемент некачественный, то при откручивании или выкручивании аккумулятора крючки для ключа обязательно отломятся, и тогда ниппель придется подпиливать болгаркой, а затем его части снимать с отверстия в секциях.

  • Ширина передней части ребра радиатора не должна быть менее 70 мм, так как при меньшем этом параметре существенно снижается теплоотдача от устройства. Лучше всего, если размер сечения в сечении будет 80×80 мм – такие параметры гарантированно дают высокую теплоотдачу.

Оптимальная глубина и ширина секций — около 80 мм

Некоторые производители используют маркетинговый ход — удешевляют свою продукцию за счет уменьшения размеров секций, что значительно снижает суммарную тепловую мощность прибора. Поэтому при выборе радиатора желательно иметь в кармане рулетку или линейку, чтобы можно было проверить оптимальные размеры.

  • В качественной батарее толщина выступающих ребер должна быть не менее 1 мм.

Если толщина ребер менее 1 мм, то это, скорее всего, свидетельствует о недостаточном качестве изделия, так как в нем снижена прочность корпуса радиатора, а также не так высока теплоотдача — из-за низкой теплоемкости слишком тонких теплообменных пластин.


Но на этой модели толщина ребер явно занижена — об этом следует подумать…
  • Также необходимо знать, что если производитель экономит на качественных ниппелях и прокладках, это означает, что весь товар, с вероятностью близкой к 100%, не качественная, и от нее лучше сразу отказаться.
  • Не стоит покупать устройства, на которые производитель дает гарантийный срок всего 1÷2 года, при том, что срок службы биметаллических секционных батарей составляет 25-30 лет, а монолитных — даже около 50. Такой небольшой гарантия говорит о том, что сам производитель не уверен в своей продукции.

Преимущества и недостатки биметаллических радиаторов

Положительный их качества включают следующее:

  • Биметаллические радиаторы прекрасно вписываются в современные интерьеры как жилых, так и офисных помещений.

  • Этот тип радиатора часто бывает разных цветов. Если нужный цвет не найден, то допускается самостоятельное окрашивание. Для этого процесса используются специальные термостойкие лакокрасочные составы, выдерживающие температуру до 150 градусов.
  • Гладкие поверхности и закругленные углы делают эти радиаторы достаточно безопасными с точки зрения возможности получения травм, а потому подходящими для установки в детских комнатах.
  • Преимуществом является достаточно длительный гарантированный срок службы при условии подбора качественных радиаторов и их правильной эксплуатации.
  • Радиаторы биметаллические
  • можно устанавливать в любую систему отопления, даже с некачественным теплоносителем.
  • Этот тип устройств, в отличие от других современных радиаторов, способен выдерживать высокое внутрисистемное давление и температуру до 130 градусов.
  • Одним из ключевых преимуществ таких аккумуляторов является их очень высокая теплоотдача.
  • Такие приборы, как правило, оснащены термостатом, который позволяет установить нужную температуру их нагрева. Его коррекция происходит практически сразу, благодаря малому сечению каналов.
  • Количество секций радиатора для каждого конкретного помещения легко рассчитать самостоятельно по математической формуле, которая будет приведена ниже. Правильный расчет поможет избежать лишних затрат при покупке радиаторов, их установке и дальнейшей эксплуатации.

Расчет ведется для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные опции в предложенных списках

Укажите площадь помещения, м2

100 Вт на кв.м

Количество наружных стен

Никто два три

Наружные стены смотреть на:

Север, Северо-Восток, Восток Юг, Юго-Запад, Запад

Положение наружной стены относительно зимней «розы ветров»

Наветренная сторона Подветренная сторона, параллельная направлению ветра

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

35°С и ниже от — 30°С до — 34°С от — 25°С до — 29°С от — 20°С до — 24°С от — 15°С до — 19°С от — 10° С до — 14°С не ниже — 10°С

Какая степень утепления наружных стен?

Наружные стены не утеплены Средняя изоляция Наружные стены хорошо утеплены

Высота потолка в помещении

До 2. 7 м 2,8 ÷ 3,0 м 3,1 ÷ 3,5 м 3,6 ÷ 4,0 м свыше 4,1 м

Что внизу?

Холодный пол по земле или над неотапливаемым помещением Утепленный пол по земле или над неотапливаемым помещением Под отапливаемым помещением

Что сверху?

Холодный чердак или неотапливаемое и неутепленное помещение Утепленный чердак или другое помещение Отапливаемое помещение

Установленные окна типа

Обычные деревянные рамы с двойным остеклением Окна с однокамерным (2 стекла) стеклопакетом Окна с двухкамерным (3 стекла) стеклопакетом или с аргоновым наполнением

Количество окон в комнате

Высота окна, м

Ширина окна, м

Двери, выходящие на улицу или балкон:

Схема предполагаемой врезки радиаторов отопления

Предполагаемые особенности расположения радиаторов

Радиатор устанавливается открыто на стену Радиатор закрывается сверху подоконником или полкой Радиатор закрывается сверху нишей в стене Радиатор закрывается спереди декоративным экраном Радиатор полностью закрывается декоративный кожух

Укажите мощность одной секции выбранного радиатора (при расчете для неразборной модели — оставьте поле пустым)

Каким производителям можно доверять? На российском рынке представлены биметаллические радиаторы

как зарубежных, так и отечественных производителей. В этой сравнительной таблице представлены качественные, проверенные в эксплуатации модели с различными характеристиками. Поэтому для тех, кто собирается покупать такие устройства, есть возможность заранее изучить основные параметры, чтобы, отправляясь в магазин, уже иметь определенное представление.

Модель Расстояние между осями (мм) Размеры секции: ширина × высота × глубина (мм) Максимальное рабочее давление (бар) Тепловая мощность секции (Ватт) Объем охлаждающей жидкости в секции ( литров) Масса секции (кг) Максимальная температура теплоносителя (°С)
«РИФАР» (Россия)
«РИФАР Форза 350» 350 415 × 90 × 80 20 136 0.18 1,36 135
«РИФАР Форза 500» 500 570 × 100 × 80 20 202 0,2 1,84 135
«РИФАР МОНОЛИТ 350» 350 415 × 100 × 80 100 136 0,18 1,5 135
«РИФАР МОНОЛИТ 500» 500 577 × 100 × 80 100 194 0. 2 2/0 135
GLOBAL Radiatori (Италия)
«СТИЛЬ 350» 350 425 × 80 × 80 35 125 0,16 1,56 110
«СТИЛЬ 500» 500 575 × 80 × 80 35 168 2 1.97 110
«СТИЛЬ ПЛЮС 350» 350 425 × 80 × 95 35 140 0,17 1,5 110
«СТИЛЬ ПЛЮС 500» 500 575 × 80 × 95 35 185 0,19 1,94 110
ROYAL Thermo (Италия)
BiLiner Inox 500 500 574 × 80 × 87 20 171 0. 2 2,0 90
Билайнер 500 500 574 × 80 × 87 20 171 0,2 2,0 90
«ТЕНРАД» (Германия)
«ТЕНРАД 350» 350 400 × 80 × 77 24 120 0.15 1,22 120
«ТЕНРАД 500» 500 550 × 80 × 77 24 161 0,22 1,44 120
«ГОРДИ» Китай
«Горди 350» 350 412 × 80 × 80 30 160 0.21 1,4 110
«Горди 500» 500 572 × 80 × 80 30 181 0,3 1,7 110
SIRA Industrie (Италия)
«Гладиатор 200» 200 275 × 80 × 80 30 90 0. 1 0,65 110
«Гладиатор 350» 350 275 × 80 × 80 30 140 0,13 0,85 110
«Гладиатор 500» 500 423 × 80 × 80 30 185 0,42 0,6 110
ООО «ЛИТИЗ» (Украина)
«Альтермо ЛРБ» 500 575 × 82 × 80 18 169 0.15 2,5 130
«Артермо РИО» 500 570 × 82 × 80 18 166 0,15 2 130
«ГРАНДИНИ» (Италия)

Объем воды в секции биметаллического радиатора. Биметаллические радиаторы отопления какие лучше и прочнее

Здравствуйте Уважаемые читатели блога! Вообще биметаллические радиаторы появились давно. Популярными они стали благодаря тому, что прекрасно справлялись с вверенной им функцией обогрева помещения без особых затрат со стороны. В нашей статье мы разберем положительные и отрицательные стороны этих радиаторов. Также мы уделим внимание нюансам их установки, техническим характеристикам и другим интересным моментам, о которых обязательно стоит упомянуть.

Краткое содержание статьи:

  Положительные стороны использования биметаллических радиаторов

  • Начать стоит с дизайна.Биметаллические радиаторы имеют возможность идеально вписаться практически в любой жилой интерьер. Они не имеют острых углов и занимают очень мало места. При необходимости — всегда есть возможность спрятать их внутрь стены.
  • Эти радиаторы имеют отличный срок службы, который составляет примерно 25 лет.
  • Отлично подходит для всех систем отопления.
  • Очень хорошо выдерживает давление. Даже если в системе отопления она поднимается до 30-40 атмосфер – на их прочность это не влияет.
  • Хорошо подарит тепло в помещение, что точно не даст вам замерзнуть зимой.
  • Благодаря специализированному термостату можно практически мгновенно изменить температуру в помещении.
  • При любой поломке, благодаря удачной конструкции, можно провести ремонт на месте без необходимости демонтажа или отключения подачи воды.

  Минусы биметаллических радиаторов

Недостатков у этих радиаторов гораздо меньше:

  • Из-за разного коэффициента расширения алюминиевого сплава и стали при нагревании со временем может появиться скрип радиатора.
  • При использовании некачественной охлаждающей жидкости может произойти быстрое засорение труб.
  • Стоимость Значительно выше, чем, например, аналоги из чугуна/стали/алюминия.


  Как рассчитать количество секций радиатора?

При производстве расчетов не требуется быть каким-то математиком. Формула настолько проста, что справиться с ней могут даже люди с гуманитарным складом ума.

Прежде чем производить расчеты, узнайте точную площадь помещения. Следующим шагом необходимо узнать производственную мощность радиатора.

Чтобы узнать количество секций радиатора (обозначается А), нужно площадь помещения (обозначается S) умножить на 100 и разделить на мощность радиатора (обозначается Р). Схема выглядит так:

А = S × 100 ÷ P

Например, если площадь комнаты 45 кв.м. и мощностью радиатора 200 Вт получаем следующее:

А = 45 × 100 ÷ 200

А = 22.5

Из этого можно сделать вывод, что для того, чтобы правильно обогреть помещение площадью 45 кв.м нам потребуется 22-23 секции радиатора.

Монтаж (установка) биметаллических радиаторов отопления

Полная конструкция состоит из труб и, непосредственно, самого радиатора. Эти два компонента соединяются точечной сваркой. По этим причинам лучше прибегнуть к помощи высококвалифицированных специалистов, которые выполнят работу безопасно, качественно и в кратчайшие сроки.

При установке биметаллических радиаторов мастера советуют использовать полипропиленовые трубы. Это значительно упрощает монтаж последних и сводит к минимуму риск того, что трубы могут быть заблокированы нежелательным покрытием изнутри в процессе эксплуатации.

Конкретно, что стоит знать об установке:

  • Установка происходит после подготовки рабочего пространства, выполнения разметки и сверления креплений для кронштейнов.
  • Установите радиатор, руководствуясь расстоянием от пола до нижней части радиатора.Этот показатель желательно поддерживать в районе 60-120 миллиметров. Это делается для того, чтобы добиться максимальной теплоотдачи.
  • Монтаж производить строго под окном.


Что касается технической части, вам необходимо выполнить следующие действия:

  • Когда разметка закончена, сверлятся отверстия под кронштейны и фиксируются дюбелями с цементным раствором.
  • Затем радиатор оборудуется краном Маевского (позволяет удалить лишний воздух из системы). Также он оснащен футорками и переходниками в месте соединения радиатора с трубами.
  • Последний шаг — оснастить водонапорную башню кранами. Затем идет установка труб, соединяющих сам радиатор и стояк.

Как видите, установка биметаллического радиатора не сложный процесс, если правильно следовать пошаговой инструкции.

Схемы подключения делятся на следующие виды:

  • Односторонняя схема.В этом варианте труба, питающая радиатор, соединяется со специальной трубой, которая находится сверху радиатора. Отводящая труба в этом случае монтируется снизу.
  • Нижний контур. Применяется в тех случаях, когда система отопления скрыта в напольном покрытии. При этом сливная и подающая трубы подключаются строго с противоположных сторон.
  • Схема — по диагонали. Очень хорошо подходит для многосекционных радиаторов. Подающий патрубок подключается сверху радиатора, а отводящий снизу.


Схем

, как видите, достаточное количество и только вам решать, какая схема более применима в ваших обстоятельствах.

  Биметаллические радиаторы отопления какие лучше и прочнее?

В этой части мы сравним биметаллические радиаторы с полуметаллическими. Также обратите внимание, какой из них лучше – секционный или монолитный? Это очень важная часть, так как позволит более взвешенно подойти к выбору и не тратить лишние деньги.

Так какие радиаторы лучше — биметаллические или полибиметаллические?

Эти два радиатора отличаются тем, что у первого сердцевина сварена и отлита из алюминия, что предотвращает появление коррозии через некоторое время. Во-вторых, сердечник содержит два металла (сталь и алюминий). Именно из-за смеси этих металлов он хоть и более подвержен коррозии, но зато имеет более высокую теплоотдачу. Что касается цены — она ​​почти такая же, как и первая, и вторая.

Что выбрать? Если вам важна жизнь, то биметаллический вариант. Если важна теплоотдача, то полуметаллическая. Как видите, все предельно просто.

А насчет разделения на секционное и монолитное основание?

Секционные отличаются от монолитных тем, что первые состоят из так называемых разделенных секций, а вторые представляют собой единую систему без стыков.


Большинство мастеров говорят, что однозначно стоит выбирать монолитные варианты.Монолитная победная производительность. Они следующие:

  • Срок службы около 50 лет. В разрезе этот период составляет около 25 лет.
  • Выдерживает давление до 100 бар. В секционных всего 25-35 бар (настолько маленькие, так как не выдерживают стыков секций)

Единственное, в чем оба варианта совпадают, так это в тепловой мощности, которая равняется 100-200 Вт на секцию.

Естественно, монолитные радиаторы дороже секционных, но исходя из своих преимуществ — оно того стоит.


Чтобы не изучать досконально каждого производителя, мы составили таблицу, в которой приводим средние показатели по различным характеристикам биметаллических радиаторов:


Внешний вид биметаллических радиаторов

Если вас волнует вопрос дизайна, то вам обязательно стоит знать — у каждой компании он на самом деле уникален и не похож один на другой. На данный момент существует значительное количество различных фирм, производящих биметаллические радиаторы.Мы перечислим самого крупного и известного покупателя. Это такие компании, как Sira (Италия), Royal (Италия), Rifar (Российская Федерация), Tenrad (Германия).





Как видите, в чем-то они все похожи, но все же отличаются разными чертами. Какой из них выбрать, решать вам. Все зависит от ваших вкусовых предпочтений.

  На что обратить внимание при покупке биметаллического радиатора?

С различными техническими характеристиками, дизайном и прочими советами разобрались.Теперь конкретно обратим внимание на то, на что стоит обратить внимание при покупке биметаллических радиаторов. Это очень важный момент, который позволит вам не купить некачественный товар и лишний раз не потерять деньги.

Вот пункты, на что именно стоит обратить внимание:

  • Конструкция аккумулятора. Это очень важно, так как от конструкции зависит как сложность монтажа, так и отдача тепла от радиатора в дальнейшем. Также возможность добавлять или удалять разделы.
  • Расстояние между осями. Стандартные значения – 35 и 50 сантиметров. Если вам нужно больше или меньше, то естественно можно найти варианты с различными нестандартными значениями. Но их трудно найти.
  • Внешний вид радиатора. Биметаллические радиаторы предназначены для крепления на прямых поверхностях. Но если у вас могут возникнуть проблемы при установке (или вы просто хотите какое-то нестандартное решение), то современный рынок может предложить разные нестандартные решения.Как правило, практически у каждого производителя такая парочка обязательно есть в наличии.


  • Технические характеристики. Этот пункт ясен. О нем мы говорили выше. Обращать внимание на технические характеристики всегда стоит. Ведь очень легко ошибиться с выбором и, например, неправильно подобрать радиатор по размеру по отношению к метражу отапливаемого помещения. Или ошибиться с мощностью и не получить хороший теплоотвод.Всегда помните о математической формуле, которую мы дали.

Как показывает практика, биметаллический радиатор отдает примерно столько же тепла, сколько и чугунный аналог. Этот показатель колеблется в районе 150-180 Вт. Подробно об этом написано в паспорте конкретной модели. Мы снова возьмем в пример несколько самых известных производителей, о которых шла речь выше, и составим небольшую таблицу с параметрами теплоотдачи.


Обязательно стоит сказать, что чем выше показатель, тем лучше будет теплоотдача, поэтому всегда следует выбирать модели с более высокими показателями.Откровенно говоря, чем выше показатель, тем теплее будет в квартире в отопительный сезон.

  Что лучше – цельнолитые или секционные биметаллические радиаторы?

На этот вопрос нет однозначного ответа. Сплошные биметаллические радиаторы состоят из «твердого» сердечника, обернутого оболочкой, а секционные, как мы уже знаем, состоят из множества секций.

Радиаторы секционные биметаллические стоит брать в том случае, если для вас важны следующие вещи:

  • Высокая скорость охлаждения и нагрева.
  • Возможность подключения к системе отопления с любым видом труб.
  • Регулирование мощности теплопередачи за счет удаления или добавления секций.
  • Небольшой вес, что является приятным моментом при установке.

Сплошные биметаллические радиаторы следует выбирать по следующим причинам:

  • Выдерживают давление во много раз больше сечения.
  • Менее подвержен коррозии (возникающей в неотопительный сезон)
  • Обладают большей герметичностью.
  • Очень трудно нанести механические повреждения.

Мастера советуют выбирать цельнолитые радиаторы. Это именно в том случае, если вы собираетесь проводить монтаж дома. Секционные хорошо подходят для офисных и других общественных помещений. В домашних условиях важна прочность и долговечность. Вы же не хотите ненароком затопить соседей или постоянно ремонтировать систему отопления?


В заключение этой объемной статьи подведем некоторые итоги.Мы рассмотрели положительные и отрицательные стороны биметаллических радиаторов. Мы научились правильно рассчитывать количество секций, чтобы добиться грамотной теплоотдачи. Мы обратили внимание на схемы установки и подключения последних. Не обошли стороной вопросы дизайна, размеров, нюансов при выборе и других. Как видно из вышеизложенного, грамотный выбор биметаллических радиаторов – еще одна задача, к решению которой следует подойти со всей тщательностью. Ведь это одна из тех вещей, которая сделает ваш дом уютным даже в самые холодные месяцы, а потому не стоит пренебрегать всеми советами, которые мы перечислили.Если соблюдать все вышеперечисленное, это подарит радость и сэкономит бюджет вашей семьи на многие десятилетия. Оставайтесь в тепле!

Много лет вопрос выбора радиатора вообще не стоял, т.к. кроме чугунной «гармошки» других радиаторов просто не было.

Сегодня рынок наводнен новыми моделями и разными производителями.

Конструкция конвекторов постоянно совершенствуется, добавляются новые материалы и комбинации материалов.

Биметаллические батареи стали «золотым стандартом» в своем секторе.Они вобрали в себя достоинства двух металлов и успешно применяются домовладельцами.

Что такое «биметаллические радиаторы»? Технические характеристики, конструктивные особенности и помощь в выборе.

  Наиболее часто для изготовления биметаллических радиаторов используются сталь и алюминий.

Слабое место стали – низкое тепловыделение. Алюминий недолговечен из-за повышенной чувствительности к коррозионным процессам.

Используя эти металлы вместе, разработчики добились того, что их радиаторы обладают высокой теплоотдачей, выдерживают высокое давление и являются более долговечными.

Конструкция отдельной секции такого радиатора представляет собой стальную основу из двух горизонтальных трубок, соединенных тонкой вертикальной стойкой. Трубки имеют резьбу (с одной стороны левая, с другой правая), для соединения секций батареи.

СОЖ контактирует только с этой сталью внутри. Затем тепло передается алюминиевому теплообменнику, который распределяет тепло по помещению. Внешний алюминиевый слой имеет сложную структуру и продуманную схему воздушного потока.

Еще один вариант биметаллических радиаторов — медь с алюминием. В отличие от первых, они не секционные, а сплошные.


Внутри алюминиевого корпуса находится медная катушка. Внутренняя поверхность медных труб гладкая, малокорродирующая и может использоваться с любым теплоносителем.

С сердечником из нержавейки аккумулятору не страшен и полный сброс воды.

Установка биметаллических радиаторов ничем не отличается от установки любых других батарей.Рекомендации по установке в СНиП 3.05.01-85

Технические характеристики

Биметаллические радиаторы отопления – какой лучше выбрать? Вот пять основных параметров радиаторов:

  1. Теплопередача или мощность.
  2. Рабочее давление.
  3. Размеры.
  4. Вместимость одной секции.
  5. Температура охлаждающей жидкости.

Теперь разберемся подробнее.

  1. Теплопередача/мощность . Он характеризует количество теплоты, которое отдает одна секция батареи.Измеряется в ваттах. Биметаллические радиаторы имеют хорошие показатели – в районе 190 – 200 Вт. Производитель указывает данные, полученные в ходе испытаний.
  2. Давление.   Какую нагрузку без разрыва выдержит батарея. Указывается в техническом паспорте. Различают рабочее давление, испытательное и разрушающее, т.е. критическое, измеряемое в атмосферах или мегапаскалях. Для биметаллических батарей рабочее давление колеблется в пределах 15-40 атм., или 1,5-4 МПа.
  3. Размеры.   Включает ширину, высоту, глубину одной секции, вес и межосевое расстояние. Вес радиатора не влияет на его работоспособность, но монтировать легкие батареи намного проще. Расстояние от центра впускного коллектора до центра выходного коллектора является межцентровым расстоянием. Важно знать, что вам не придется переделывать трубы системы отопления. Например, 560х80х100 мм. 3кг., 500мм (самый распространенный показатель).
  4. Вместимость одной секции.   Сколько воды или другого теплоносителя помещается в одну секцию. Чем больше мощность — тем больше площадь поверхности, отдающая тепло. Кроме того, более узкие части батареи менее устойчивы к скачкам давления.
  5. Температура охлаждающей жидкости.   Вода какой температуры не повредит батарею. Индикатор может включать рН. Например, 130 0 С, рН — 8,3-9,5.

Любые биметаллические батареи достаточно легкие, чтобы их можно было повесить даже на гипсокартон.

Как выбрать


При выборе радиатора нужно учитывать некоторые параметры устройства и производить несложные расчеты.

Для отопления в частном доме подойдут радиаторы с любым минимальным напором.

  Для централизованного отопления стоит покупать батареи с максимальным давлением. Т.к. в системах часто бывают скачки и перепады, а в начале отопительного сезона при проверке в трубы подается вода под давлением, превышающим обычное более чем на 1 атм.

Российские производители скромно ставят на свои аккумуляторы 16 атм. Но выдерживают давление и в три раза выше этой цифры.

А вообще желательно чтобы показатель давления в системе был на уровне 1-2 атм. Меньше рабочего давления радиатора.

Нужно знать, что будет заливаться в радиатор. Если у вас есть центральное отопление, узнайте, каково качество воды и какова ее температура.

Высота подбирается индивидуально по месту.Как правило, от пола на нужное расстояние от подоконников. Лучший вариант:

  • От стены — 3 см;
  • От пола и подоконника — 10см.

Хотя есть модели, вписанные в интерьер совершенно необычным образом: как обрамление большого вазона с цветами, или в виде портьеры на всю высоту стены.

Батареи могут быть с верхним и нижним подключением. Последние иногда стоят дороже, за счет того, что на них удобнее устанавливать термостатический вентиль.

Ищите модели, которые симметричны (верх с низом, сзади и спереди). Их проще монтировать, их можно крутить и крутить. И даже если какая-то часть случайно поцарапается, можно просто повернуть ее к стене.

Рассчитать количество секций

Формула расчета количества секций биметаллических радиаторов отопления: N = P x (100:TO).

  • N – количество секций;
  • П – площадь помещения;
  • ТО — Секция теплопередачи.

Допустим у нас есть комната в 18 м 2 Расчет будет выглядеть так:

Н = 18 х (100: 200 Вт).

Получается 9 разделов.

Преимущества и недостатки

Преимуществ у биметаллических радиаторов множество:

  • Устойчивость к давлению.
  • Устойчив к гидравлическому удару.
  • Возможность установки в квартире и доме.
  • Высокая теплоотдача.
  • Прочность.
  • Гладкая внутренняя поверхность.
  • Совместимость с трубами из любого материала.
  • Секционная конструкция позволяет набрать нужный размер батареи.
  • Защитное покрытие, исключающее необходимость окрашивания аккумуляторов.
  • Богатый выбор дизайнерских решений.

Стыковка сталь-сталь более надежна, чем алюминиевые.

Журчание воды, часто сопровождающее работу радиаторов, в биметаллических моделях присутствует только на стадии нагрева. В дальнейшем устройство работает бесшумно.

Если вода течет по трубам медленно, в радиаторах неизбежно скапливается осадок и мусор. Биметаллические радиаторы разбираются, а значит, их можно чистить.

Недостатки:

  • Плохо проводит воздух в охлаждающей жидкости;
  • И главное — цена. Биметаллические радиаторы отопления дороже любых других (стоимость одной секции от 450 до 700 рублей).

Есть и «слабое место» — межсекционные швы.После длительного использования прокладки необходимо заменить.

Батареи в современном доме являются неотъемлемой частью системы отопления. Но чтобы отопление было эффективным необходимо правильно подобрать радиаторы. Технические характеристики биметаллических радиаторов положительные, поэтому они очень популярны. Такой тип радиатора получил свое название из-за двухслойных стенок, которые состоят из двух разных металлов. Но сегодня на рынке появляется все больше новых моделей биметаллических радиаторов, характеристики которых все больше улучшаются.

Рис. 1

Технические характеристики

Следует отметить основные характеристики биметаллических отопительных приборов, их можно выделить в несколько основных пунктов:

  • Тепловая мощность данного радиатора достаточно большая, а именно около 100-190 Вт . Алюминиевый корпус имеет хорошую теплоотдачу.
  • Давление в радиаторе. Рабочее давление биметаллических радиаторов может быть до 40 атм. Это связано с прочной конструкцией, то есть со стальным сердечником.Чтобы произошел разрыв этого ядра, давление должно быть на уровне 90 атм. Можно сделать вывод, что биметаллический радиатор отопления, напорные характеристики которого достаточно велики, может работать и в экстремальных ситуациях, а именно при гидроударах.
  • Температурный режим. Этот показатель может доходить до 1000С и более.
  • Биметаллическая батарея обладает повышенной стойкостью к коррозионным процессам. По этому параметру наиболее эффективными являются устройства с сердечником из нержавеющей стали.
  • Важной характеристикой биметаллических радиаторов является их эстетичный вид. По своей форме и передней панели радиаторы подходят к любому интерьеру.

Надежность и эффективность – основные характеристики биметаллических устройств.

Но следует учитывать, что эти качества в полной мере присущи продукции известных производителей, зарекомендовавших себя на рынке. Например, Global Style (Италия), Sira (Италия), Rifar (Россия), Royal thermo (Италия).Такие производители, как правило, дают гарантию на отопительные приборы 10-15 лет. Радиаторы известных производителей отличаются не только высоким качеством, они имеют элегантный внешний вид и небольшие параметры.

Устройство

Комплектация биметаллического радиатора отопления двухслойного:

  • Внутренний слой представляет собой стальной сердечник, состоящий из верхнего и нижнего коллектора, который имеет Н-образную форму (рис. 2). Коллекторы соединены тепловой трубой – именно по этой трубе протекает теплоноситель.Внутренняя металлическая конструкция идеальна для системы отопления, то есть хорошо держит давление.
  • Наружный слой представляет собой декоративную оболочку, которая изготавливается из нескольких пластин (в виде секций) или в виде сплошной панели (рис. 2).
Рис. 2  Биметаллическая конструкция
 радиатор

Разборная конструкция биметаллического отопительного прибора имеет внутри герметичные крепления. У такой конструкции есть существенное преимущество: радиатор можно увеличить (нарастить) или уменьшить.

Тепловые характеристики биметаллического устройства также заложены в материалах изготовления. Есть 2 типа:

  • Медь и алюминий.   Этот тип радиатора имеет довольно хорошие характеристики. Медь обладает высокой теплопроводностью, не поддается коррозионным процессам. Также это устройство имеет большую мощность.
  • Сталь и алюминий. Этот вариант изготовления радиаторов может быть без сердцевины в виде труб, а просто со стальными армированными каналами.Этот вариант отличается большей теплоотдачей. И в этой конструкции нет препятствий.

Биметаллические радиаторы оснащены каналами с малым поперечным диаметром. Это означает, что требуется небольшое количество охлаждающей жидкости. Это существенный плюс для эффективной работы системы отопления, так как функции термостата будут выполняться молниеносно. Технология, используемая для создания отопительных приборов биметаллического типа, достаточно сложна. Это литье выполняется под высоким давлением.А также некоторые модели изготавливаются с помощью точечной сварки.

Радиаторы биметаллические, то есть секции соединяются резьбовыми ниппелями, а также сваркой. Сварное соединение выдерживает большее давление в системе отопления и температуру. В приварных моделях температура достигается до 1350С, а в ниппельных — 1100С.

Недостатки оборудования

Характеристики биметаллических радиаторов имеют некоторые недостатки. А именно:

  • Главный недостаток – высокая цена данного товара.Биметаллические батареи значительно дороже чугунных.
  • Часто биметаллические модели поддаются коррозионным процессам при наличии воздуха в системе, например, когда в многоэтажных домах сливают воду из системы в неотопительный сезон или при авариях и ремонтах. А также коррозия прогрессирует, если в качестве теплоносителя используется антифриз.
  • К недостаткам можно отнести малый проходной проход кросс-коллекторной насадки.

Подбор

Для того, чтобы правильно выбрать биметаллический радиатор, технические характеристики которого будут соответствовать индивидуальной системе отопления, необходимо учитывать некоторые факторы.Обязательно знать размер (диаметр) трубопровода, который подключается к аккумулятору.

Также важно произвести расчет и решить, какая теплопередача (мощность) необходима. Здесь нужно учитывать площадь комнаты. Перед покупкой столь дорогостоящей детали системы отопления необходимо внимательно изучить и определиться с материалом, из которого изготовлены радиаторы. То есть прочность материала и конструкция устройства. Это связано с давлением в системе.

Что касается эстетического вида, то он тоже важен. Вы можете выбрать цвет и форму, которые лучше всего подходят к интерьеру дома/квартиры. При выборе биметаллического радиатора отопления характеристики параметров должны соответствовать нормам пожарной безопасности. Итак, расстояние от окна и пола должно быть 15 см.

Межосевое расстояние (рис. 3) — это размер радиатора, который измеряется между верхним и нижним коллектором. Межосевое расстояние варьируется от 20 до 80 см.Большие значения подходят только для помещений с соответствующими габаритами или интерьером.

Существуют и другие расчеты, такие как высота, ширина и глубина аккумуляторной секции (рис. 3). Высота – это величина, которая обычно на 8-10 см больше межосевого расстояния. Ширина секции устройства у каждого производителя может быть разной, но, как правило, составляет около 8 см. Глубина разреза обычно колеблется в пределах 8-10 см. Но она может быть меньше, если устройство имеет большую высоту.

Рис. 3

Выбор тепловой мощности

Технические характеристики биметаллического радиатора соответствуют друг другу, а именно это тепловая мощность (Вт) и межосевое расстояние:

  • 100 Вт — 20 см;
  • 100-145 Вт — 30 см;
  • 120-140 Вт — 35 см;
  • 179-200 Вт — 50 см.

Благодаря этому техническому заданию вы сможете узнать, сколько секций той или иной модели радиатора необходимо приобрести.

Рис. четыре  Биметаллические радиаторы разных
размеров

Плата

Так как стоимость данных отопительных приборов достаточно велика, важно правильно рассчитать количество необходимых секций, чтобы не переплатить.

Для данного расчета вам потребуется следующая информация:

  • Площадь помещения (м2) — S;
  • Мощность одной секции конкретной модели радиатора Н;

Таким образом, формула выглядит так: (S * 100) / N = количество секций (шт.).

Например, помещение — 15 м2, а мощность одной секции батареи 160 Вт. Расчет: (15*100)/160=9,3.

Округлить полученное число нужно до большего значения, то есть получается, что по этим параметрам нужно 10 секций биметаллического отопительного прибора. Но также следует учитывать количество окон в комнате, если их больше одного, то следует добавить 1-2 секции. Лучше, конечно, обратиться к квалифицированным специалистам, которые сделают правильный расчет с учетом всех технических параметров и теплопотерь дома.

В свое время выбор аккумуляторов был не просто ограничен — он отсутствовал. Выпускаются только, за неимением альтернатив считаются самыми надежными и красивыми (особенно если покрасить их в нестандартный цвет). С появлением радиаторов выяснилось — есть более долговечные модели.

Релиз стал очередным открытием — батареи могут быть легкими и эстетически привлекательными. Изобретение двухкомпонентных отопительных приборов доказало, что все достоинства можно объединить в единое целое.

По конструкции — это стальной трубопровод в алюминиевой оболочке (ребрах) . Именно в этой «двойственности» и заключается их главное преимущество.

Сочетание присущей стали прочности и инертности к химическим реагентам с повышенной номинальной мощностью алюминия привело к получению легких, эстетичных, прочных, быстро прогреваемых воздушных устройств.

Есть два типа биметаллических радиаторов:


По технологии изготовления, помимо полноценных радиаторов, полностью выполненных на стали, существуют еще так называемые псевдо- или полуметаллические модели .Они только армированы стальными трубками, расположенными в вертикальных каналах.

Псевдометаллические батареи

легче, дешевле, но не отличаются долгим сроком службы, надежностью и долговечностью этого биметалла.

Опции

Выбирать биметаллические радиаторы отопления следует по техническим характеристикам, о которых мы подробно расскажем в этом подразделе.

Давление

В среднем биметаллическое оборудование способно выдерживать до 35 — 40 , а отдельные образцы, в частности, монолитные модели — до 100 атмосфер.

Для систем отопления в частных домах достаточно и низких в 16-20 атмосфер . Более высокие значения оптимальны для централизованных, так как есть риск перепадов давления.

Теплообмен

Коэффициент теплоотдачи двухкомпонентных радиаторов увеличивается за счет закрученного воздушного потока, который создается за счет продуманной конструкции формы ребер. Точно рассчитанный шаг создает хорошую воздушную тягу . В характеристиках секционных радиаторов по умолчанию указана мощность одной секции.

Размеры

Основная часть изделий имеет стандартные размеры. Самый популярный с межосевым расстоянием 500 и 350 мм . Общая высота рассчитывается по формуле «межосевое расстояние плюс восемьдесят».

Так как межосевое расстояние равнозначно только отрезку между центрами коллекторов, то к нему прибавляется высота остальных элементов, равная 80 мм .

Некоторые производители выпускают радиаторы с нестандартными значениями – 200 (российский Rifar, английский Bilux, итальянский Sira), 800 мм (Sira).

Температура

При малых объемах теплоносителя (150 — 380 мл на секцию) биметаллическое оборудование прогревается всего за несколько минут и способно выдерживать температуру теплоносителя до 130° .

Сложность установки и долговечность

Установка как можно проще . Не требуется специального оборудования или профессиональных знаний. Все необходимые детали входят в комплект.

Большинство производителей скромно заявляют о сроке службы биметаллических батарей в 10 — 15 лет, но реально при правильной эксплуатации они могут служить до 20 — 25 лет , а то и дольше.

Преимущества перед другими типами

Объективный обзор показывает, что биметаллическое оборудование имеет массу плюсов при минимальном количестве минусов .

  • Высокая мощность . По сравнению с биметаллическими батареями или теплоотдачей выше как минимум в три раза.
  • Малый вес . Только алюминий легче биметалла.
  • Без внутренних отложений . Гладкие стальные стенки не задерживают ил и прочий мусор, чем не могут похвастаться чугунные радиаторы.
  • Прочность . Модели из чугуна и чистого алюминия не способны противостоять гидроударам такой прочности, на которую рассчитан стальной сердечник биметаллических устройств.
  • Долговечность . Инертность к химическим веществам и качество теплоносителя увеличивает срок службы биметалла. Алюминий такими свойствами не обладает.
  • Коррозионная стойкость . По этому показателю не может сравниться ни чугун, ни алюминий.
  • Малый объем теплоносителя .В радиаторах из других металлов вода циркулирует в десять раз больше, а значит, нагреваются они гораздо медленнее.

недостатки

Из технологических недостатков, если не учитывать относительно высокую стоимость, у их всего два:

  • Если номинальная мощность, то второй коэффициент теплопередачи выше. Поэтому в случаях , когда основным критерием выбора является общий тепловой поток, оптимальным вариантом будет алюминий.
  •  не так долго держит тепло, остывает чуть быстрее .

Из представленных в продаже биметаллических изделий они имеют наиболее оптимальные характеристики как для индивидуальных, так и для централизованных систем отопления. Они вобрали в себя лучшее, что есть в батареях из других видов металла.

Небольшие проблемы, которые могут возникнуть в процессе эксплуатации, чаще связаны с ошибками при установке или производственным браком. Во избежание неприятностей не приобретайте продукцию неизвестных производителей даже по самым привлекательным ценам.

Отопительные батареи от производителя Sira подходят для установки в помещениях различного назначения, которые могут быть общественными или жилыми. Производитель этого оборудования находится в Италии, и среди выпускаемой им продукции можно выделить биметаллические радиаторы Sira.

В процессе их производства используются технологии, обеспечивающие эффективную работу оборудования при низких затратах. Описываемые устройства отличаются тем, что обладают высокой теплоотдачей, способны обеспечить надежность работы нагревателя и устойчивы к скачкам давления.

Отзывы о радиаторах

Если вы решили рассмотреть биметаллические радиаторы Sira, то примером может служить модель марки BI POWER H.500. Это секционное изделие, которое, по отзывам потребителей, отличается доступной ценой, привлекательным внешним видом и хорошей теплоотдачей. Еще один отличный вариант, по мнению покупателей, – GLADIATOR, который имеет высоту 500 мм. Стоимость такого радиатора Sira, отзывы о котором следует прочитать, оптимальна, а теплоотдача выше по сравнению с аналогичными моделями других производителей.

Поставщик дает на свою продукцию 15-летнюю гарантию, в течение которой радиатор не потечет, и если это произойдет, производитель будет готов заменить товар. По отзывам владельцев квартир и домов, которые уже приобрели радиаторы «Гладиатор», можно утверждать, что они имеют необычный внешний вид и отличное качество. В целом RS 500 Bimetal — это аккумулятор премиум-класса, изготовленный по запатентованной технологии.

Внешняя оболочка изготовлена ​​из алюминия, а сердцевина из стали.Обладает высокой устойчивостью к различным воздействиям. Сюда следует отнести некачественную охлаждающую жидкость. Начинка надежно защищена алюминиевым корпусом от негативных воздействий, кроме того, биметаллическая конструкция способствует эффективному процессу теплообмена, что очень нравится потребителям. Биметаллические радиаторы Sira хороши еще и тем, что их рабочее давление достигает 40 бар. Такие показатели не свойственны ни одному товару от конкурентов. Представленные на рынке серии (RS Bimetal, Gladiator и Bi Power) объединяет высокое качество, экономичность, современный дизайн, безопасность и надежность.

Потребители особо подчеркивают, что аккумулятор не имеет острых краев, что немаловажно, когда в семье есть дети. Купить батарею можно с ограничением количества секций от 4 до 10. Модельный ряд достаточно широк, поэтому потребителям нравится, что можно подобрать технику практически под любую высоту подоконника.

Производительность Отзывы


Потребители, которые уже успели оценить качества описанного радиатора, отмечают, что после установки батарей зимой в помещении становится намного теплее, чем раньше.При замене стальных батарей средняя температура становится выше. К тому же, по мнению покупателей, интерьер помещения можно сделать более привлекательным. Количество секций при этом может быть меньше, но объем отдаваемого тепла будет в 2 раза больше.

Радиаторы Sira, по словам собственников, можно заменить, когда есть необходимость избавиться от старых чугунных батарей. Если вы хотите, чтобы техника прослужила как можно дольше, то описанный вариант станет оптимальным решением.Устройства, по мнению потребителей, отвечают всем требованиям. Они обладают хорошей теплоотдачей и имеют качественное покрытие, которое надежно держится, даже когда внутри вода имеет высокую температуру. Радиаторы Sira работают, как показывает практика, без нареканий.

Отзывы о том, почему стоит выбрать биметаллические радиаторы


Биметаллические изделия для отопления помещений – гордость компании. Технология предполагает использование двух металлов, которые практически никогда не сочетаются. Они стали одним в одном устройстве и оказались действительно популярными.

Внутри сталь, которая контактирует с теплоносителем и передает тепло алюминиевому корпусу. В результате можно получить устройство, которое, по мнению потребителей, надежно защищено от щелочи и коррозии. Покупателям нравится, что описываемое оборудование эффективно обогревает помещение, при этом прибор очень удобен в использовании и имеет небольшой вес.

Радиаторы Sira имеют еще одну важную особенность, которая выражается в долговечности. По сравнению с другими компаниями описываемый поставщик предоставляет довольно длительную гарантию.Потребители подчеркивают, что другие поставщики обычно предоставляют десятилетнюю гарантию.

Технические характеристики модели R.S. 300 BIMETALL


Вышеуказанная модель оборудования имеет высоту сечения 372 мм. Что касается ширины, то она составляет 80 мм, а глубина – 95 мм. Эти параметры позволяют устанавливать батареи в помещениях с небольшими габаритами подоконника.

Устройство теплопередачи 142 Вт. Что касается подключения к системе, важно учитывать кислотность теплоносителя, которая может варьироваться от 6.рН от 5 до 9. Температура не должна превышать 110°С. Межосевое расстояние 300 мм. Этот радиатор Sira окрашен порошковой эмалью, которую называют псевдокерамикой. Одну секцию можно приобрести за 750 рублей.

Характеристики моделей R.S. 500 и 800

Самая продаваемая модель описываемой серии – R.S. 500. Имеет стандартные параметры, позволяющие устанавливать оборудование в любых помещениях. При этом помещение будет полностью прогреваться, а устройство не будет занимать лишнее место.

Высота радиатора 578 мм. Одна секция обеспечивает теплоотдачу в пределах 199 Вт. Что касается расстояния между секциями, то оно написано в маркировке и составляет 500 мм. За одну секцию придется заплатить 720 рублей. минимум. Если вас интересуют другие технические параметры, то они остаются такими же, как и в вышеописанном устройстве.

Батарея отопления Р.С. 800 не занимает много места по ширине. Высота одной секции 880 мм, при этом тепловая мощность 280 Вт.Межосевое расстояние 800 мм. За одну секцию придется заплатить 1200 рублей.

Характеристики радиатора серии «Гладиатор»


Модель Гладиатор 200 является бюджетной, так как имеет низкие технические показатели по сравнению с другими сериями. Одна секция имеет мощность 92 Вт. Высота и глубина 275 и 80 мм соответственно. Расстояние до центра ясно из названия.

Максимальное рабочее давление несколько ниже и равно 30 атмосфер. Внешний вид моделей этой серии имеет более интересный дизайн.Верхняя часть плавно переходит в лепестки, которые играют роль декора и являются вспомогательным средством для улучшения теплоотдачи. Такая батарея отопления обойдется вам в 530 рублей.

Характеристики радиаторов «Гладиатор 350»


Высота первой из этих моделей 423 мм. Расстояние между осями 350 мм. Каждая секция способна обеспечить теплообмен в пределах 142 Вт. Во всем остальном радиатор почти такой же, как у «Гладиатора 200».Даже стоимость этих моделей идентична и составляет 540 рублей.

Характеристики радиаторов «Гладиатор 500»

Если вас интересуют радиаторы отопления Sira, то вам стоит присмотреться к модели Gladiator 500. Его можно назвать самым популярным среди разных слоев населения России. Это обусловлено универсальностью параметров, высоким качеством и доступной стоимостью. Высота достигает 573 мм, что касается межосевого расстояния, то оно эквивалентно 500 мм.Одна секция имеет мощность в пределах 185 Вт. Купить этот аккумулятор можно по демократичной цене, которая составляет 550 рублей. за один раздел.

Характеристики Sira Concurrent

Данная серия является новейшей, поэтому представлена ​​только одной моделью — Concurrent 500. Она вобрала в себя лучшие качества и конструкторские решения. Изделие имеет интересный дизайн и ребристую боковую структуру.

Ветки разной длины. Таким образом, секции радиаторов отопления выглядят привлекательно и необычно, а также обеспечивают дополнительную теплоотдачу.Высота достигает 565 мм, а глубина составляет 80 мм. Теплоотдача на секцию — 190 Вт. По остальным параметрам модель соответствует радиаторам Sira RS.

Заключение

В последнее время все большую популярность приобретают биметаллические радиаторы. Они хороши тем, что их можно использовать в системах отопления с агрессивной водой. Когда приходит время менять старые стальные и чугунные батареи, есть возможность подумать, какие радиаторы из какого материала приобрести.Целый ряд положительных особенностей имеют биметаллические изделия, которые выбирают по мощности, теплоотдаче и способности подвергаться определенному давлению.

Устройство

, характеристики и нюансы выбора Как выглядят биметаллические батареи

Биметаллические радиаторы отопления в последнее время стали неотъемлемой частью системы отопления. Планируя капитальный ремонт жилого или офисного помещения, нельзя оставить без внимания работы по обновлению отопительных приборов. Наиболее прогрессивным и экономичным является использование биметаллических радиаторов, способных равномерно подавать тепло, а также привлекательных с точки зрения современной интерьерной эстетики.

Все чаще мы видим, как меняются квартиры соотечественников. Ремонт приобретает более широкое понятие, чем банальное замазывание трещин. Повышенное внимание уделяется дизайну. Даже при выборе обычных батарей для квартиры владельцы склонны покупать биметаллические радиаторы отопления с лаконичным привлекательным внешним видом.

Почему биметаллические радиаторы отопления? — ты спрашиваешь. D Реальность, здравый смысл и разумные цены делают этот продукт самым востребованным радиатором.А мы постараемся раскрыть все плюсы и минусы, при этом не забывая учитывать и внутреннее наполнение устройств.

Равномерное распределение тепла с помощью биметаллических радиаторов отопления

Биметаллические радиаторы отопления в современных отопительных приборах

Чугунные радиаторы давно вытеснены биметаллическими батареями отопления. От постсоветских моделей их отличает красивый дизайн, легкость и защита от коррозии. Репутация самых лучших и надежных батарей для отопления квартиры настолько велика, что с этим не спорят даже отчаянные скептики.

Само название батарей говорит о том, что биметаллические радиаторы отопления состоят из двух разных металлов. проходит по стальным трубам, наименее подверженным коррозии. Сталь упакована в алюминий, который имеет хорошие свойства рассеивания тепла и красивый внешний вид.

Обратите внимание, что помимо стали система медных труб может быть запакована производителем в алюминий. Эта конструкция незаменима, если в системах, где они используются, установлены батареи для квартиры.Наличие гликольсодержащих теплоносителей потребует от владельца остановить свой выбор на биметаллических радиаторах отопления на моделях, где в качестве сердцевины используется медь, так как она более устойчива в столь агрессивной среде.

В продаже можно найти и полуметаллические варианты. Здесь внутреннее наполнение радиатора представлено двойным сердечником. Горизонтальные элементы изготовлены из алюминия, а вертикальные – из стали. Это увеличивает рассеивание тепла, но снижает долговечность.

Внутреннее заполнение биметаллических радиаторов отопления

Как мы уже отмечали, биметаллические радиаторы отопления включают в свою конструкцию два металлических элемента, кроме того, они выполнены в цельнометаллическом корпусе или содержат цельные секции. Несмотря на то, что существуют полуметаллические варианты, однако, биметаллические радиаторы отопления имеют основное деление всего на две категории:

  • модификация сталь плюс алюминий;
  • модификация медь плюс алюминий.

Радиатор категории «сталь плюс алюминий» , включает в себя две стальные трубы, проходящие горизонтально наподобие коллектора, они соединены друг с другом вертикальными колоннами, вмонтированными в.Теплоноситель течет внутри стальных труб, не касаясь алюминия.

Конструктивное решение позволяет использовать все прелести алюминиевого радиатора, дополнительно рассчитывая на рабочую температуру +110 С при давлении до 40 бар. Герметизация стыков секций позволяет исключить протечки при условии отсутствия открытого брака. К достоинствам секционных моделей биметаллических радиаторов отопления добавляется легкое увеличение количества секций по желанию потребителя.

Медь плюс алюминий Конструкция не предполагает секционного моделирования, биметаллические радиаторы отопления с медным сердечником всегда выполняются в цельном и неразъемном корпусе. Внутри алюминиевого корпуса находится катушка из медного сплава. Паяный змеевик, способный работать при рабочем давлении 50 бар.

Преимущества не только в повышенном рабочем давлении, эффективность теплопроводности медного металла выше, соответственно радиаторы имеют повышенную тепловую эффективность.Важнейшим преимуществом биметаллического радиатора отопления с медным сердечником является его малая подверженность возникновению в нем карбонатных отложений при коррозии.

Радиатор отлично подойдет для системы, где в состав охлаждающей жидкости входят различные антифризы. В этой батарее теплоноситель контактирует только с медью. Кроме всего прочего, биметаллические радиаторы отопления с медными трубами имеют низкий коэффициент шероховатости, что благоприятно сказывается на работе насосной группы.

Что выбрать — профиль или монолит?

При покупке биметаллических радиаторов следует обратить внимание на конструктивные особенности.Наиболее распространены секционные радиаторы, так как они появились на рынке одними из первых. Такие радиаторы потребуют обжимных мероприятий, так как есть вероятность протечек из-за недостаточно надежных соединений.

Последние модификации уже выгодно отличаются своей солидностью. Теплоноситель представляет собой цельный блок из меди или стали, залитый в алюминиевый кожух. Именно такие батареи для квартиры стоит выбирать, так как их производительность намного выше, чем у секционных радиаторов.Несмотря на то, что тепловая мощность этих разновидностей практически одинакова, у монолитных рабочее давление выше в 5 раз.

Качество всегда стоит дороже, поэтому необходимо учитывать возможности собственного бюджета. Если цена не имеет значения, то дома лучше установить монолитные биметаллические батареи отопления. А типы конструкции и модификации аккумуляторов можно подобрать на любой вкус.

Применение биметаллических радиаторов отопления становится все более популярным не только для частных домов и квартир, но и на предприятиях и в офисах компаний.

Рост популярности обусловлен высокой эффективностью этих устройств и привлекательностью их внешнего дизайна. Биметаллические радиаторы прекрасно вписываются в интерьер любого стиля, не нарушая его гармонии и красоты.

Биметаллические радиаторы: преимущества и недостатки

Если сравнивать с алюминиевыми аналогами, то биметаллические радиаторы немного уступают им по теплоотдаче. Но они значительно превосходят их по прочности и сроку службы.Биметалл менее подвержен коррозии и способен выдерживать высокое давление воды (до 24 бар). Что касается цены, то она заметно выше, чем у алюминиевых радиаторов. Однако биметаллический вариант прослужит не менее 25 лет и полностью оправдает высокую стоимость.

Купить биметаллические радиаторы для дома или офиса

Специализированные магазины

сегодня предлагают широкий выбор моделей от самых разных производителей, поставляющих на потребительский рынок отличную продукцию. Это такие фирмы, как Global, Rifar, Sira и многие другие.

Желающим купить биметаллические радиаторы для дома или офиса следует учитывать площадь помещения и приобретать достаточное количество секций, ведь их количество влияет на эффективность устанавливаемого радиатора. В данной статье мы не будем описывать расчет количества секций, во-первых, это уже сделано, а во-вторых, мы размещаем видео ролик, где расчет количества секций в радиаторах отопления изложен в аж как можно подробнее:

Правила ведения переговоров

Чтобы биметаллические радиаторы служили долго, их следует приобретать в магазинах с солидной репутацией.Перед покупкой будет совершенно полезно:

  • произвести математические расчеты, которые помогут согласовать метраж комнат и количество секций в батарее;
  • учитывать особенности выбранной модели;
  • изучить отзывы потребителей;
  • взвесьте свои финансовые возможности.

Радиаторы отопления Sira (Сира) (биметаллические)

Отечественный потребитель хорошо знаком с надежной, практичной и качественной продукцией корпорации Syrah, известного итальянского производителя систем отопления.Они изготовлены из стали и предназначены для обогрева различных общественных, складских и жилых помещений.

Всю модельную линейку биметаллических радиаторов отопления, помимо традиционно высоких характеристик, отличает актуальный стильный дизайн, позволяющий использовать изделие без малейшего вреда для дизайна интерьера. Межцентровое расстояние такой модели всего 30 см, а ее глубина 9,5 см. Также радиаторы отопления Sira (биметаллические) обладают отличными техническими свойствами и исключительными эксплуатационными характеристиками.

Стабильность продукции Sira подтверждается их многолетней эффективной эксплуатацией в бытовых условиях и обусловлена ​​многоуровневым контролем всех производственных процессов и этапов. Итак, каждая секция биметаллического радиатора отопления SIRA? отдельное испытание подвергается конкретному изделию, а собранное отопительное устройство обжимается сжатым воздухом.

Весь ассортимент продукции Syrah отлично противостоит пневматическим и гидроударам, что делает его устойчивым к перепадам давления.Отличительной чертой такого радиатора обоснованно считается его высокая теплоотдача и долгий надежный срок службы.

Отсутствие сварных швов биметаллических радиаторов отопления Сира, что достигается литьем конструкций под давлением, определяет герметичность изделий. Охлаждающая жидкость циркулирует по специальному внутреннему каналу из первоклассной коррозионностойкой стали.

Радиаторы отопления Sira (биметаллические) не требуют оперативного ремонта или дополнительного обслуживания.Максимальный комфорт и уют в помещениях, отапливаемых отопительными приборами Сира, достигается за счет нулевого уровня шума внутри самого прибора и возможности быстро и гибко регулировать температурный режим.

Особый упор итальянский производитель концерн « Sira Group» делает на безопасность собственной продукции, которая обеспечивается отсутствием острых углов и всевозможных заусенцев. Отличительной чертой биметаллических радиаторов отопления Sira является их должный КПД.Таким образом, минимальное количество теплоносителя и высокая теплоотдача каждой конструкции позволяют оптимизировать расход энергоносителя.

Популярный биметаллический радиатор отопления Syrah

Самой популярной на рынке остается серия Sira RS BIMETALL. Модели Sira RS 300, Sira RS 500 Число указывает на высоту секции, соответствует размерам высоты — 372 мм и 565 мм при одинаковой ширине — 80 мм и глубине — 95 мм.

Удобные габаритные размеры позволяют устанавливать радиатор в помещениях с разной высотой подоконных проемов.Стандартная секционная сборка поставляется в четных вариантах с завода. Любые изменения индивидуального запроса вносятся продавцом. При желании в пределах разумного можно заказать биметаллический радиатор отопления подходящей длины. Разумный лимит Компания « Sira Group» ограничивает регламент сборки не более чем 20 разделами.

Биметаллические радиаторы отопления марки Sira допускается подключать как в гравитационную, так и в принудительную систему схем. Диапазон кислотности охлаждающей жидкости не должен превышать (6.5-9 рН). Расчетная температура не должна превышать 110 градусов.

Цугунов Антон Валерьевич

Время чтения: 9 минут

Часто бывает так, что хозяев по каким-либо причинам не устраивает установленная система отопления или просто в квартире требуется замена устаревших советских батарей. Снять старое оборудование несложно, а вот выбрать новое, как правило, сложно. Далеко не каждое эстетическое изделие способно десятилетиями выдерживать давление городской теплосети.Поэтому специалисты советуют выбирать биметаллические радиаторы, не уступающие чугунным по надежности и сравнимые с ними по долговечности.

Что такое биметаллический радиатор?

Как видно из названия нагревательного прибора, он сделан из двух разных по своим свойствам металлов. Корпус выполнен из алюминия, обладающего хорошим теплоотводом и небольшим весом. Для повышения нагревательных свойств внешней части батареи имеют форму, обеспечивающую свободную циркуляцию воздушных потоков.

Внутри радиатора находится стальной или медный сердечник, по которому циркулирует горячая вода или другая жидкость. Материал труб очень прочный, поэтому способен выдержать давление теплоносителя до 100 атмосфер (некоторые модели), и нагрев до 135°С.

Биметаллическое изделие сочетает в себе прочность стали и превосходную теплопроводность алюминия.

Внимание! На рынке представлены полуметаллические радиаторы, которые оснащены только вертикальными стальными армирующими трубками.В данном случае остальная часть выполнена из алюминия. Такие батареи отличаются более высокой теплоотдачей по сравнению с биметаллическими, что является плюсом, и существенно дешевле. Однако установка таких изделий в централизованную сеть не рекомендуется из-за их низкой прочности и долговечности.

Преимущества биметалла

Популярность современных биметаллических радиаторов не случайна. Их отличает набор уникальных свойств и преимуществ.

  • Продуманная конструкция корпуса обеспечивает максимальную теплопередачу и свободную циркуляцию воздуха по принципу конвекции.
  • Радиаторы собираются из секций, что позволяет легко собирать или укорачивать их в зависимости от потребностей домовладельцев.
  • Монолитные конструкции отличаются высочайшей стойкостью к гидравлическим ударам, полным исключением протечек и сроком службы до 100 лет.
  • Аккумуляторы
  • Биметалл отличаются привлекательным дизайном, представлены в разнообразной цветовой гамме и покрыты двухслойным лакокрасочным составом, защищенным от повреждений и выгорания.
  • Алюминиевый корпус быстро нагревается и так же быстро остывает, что делает его тонким.
  • Стальной или медный коллектор биметаллических радиаторов способен постоянно выдерживать реактивный теплоноситель.

Внимание! Для предотвращения коррозии необходимо регулярно выпускать воздух, чтобы предотвратить длительный контакт кислорода с внутренней частью прибора.

  • Устройства демонстрируют высокую термостойкость и способны выдерживать даже 130°С.
  • Продуманная система подключения делает установку очень простой.

Критерии выбора биметаллической батареи

Чтобы правильно выбрать радиатор, следует исходить из нескольких основных критериев:

  1. Основные материалы (сталь, медь).
  2. Конструкция батареи (монолитная, секционная).
  3. Значение межцентровых расстояний.
  4. Производитель.

Основным недостатком монолитного биметалла является его высокая стоимость.

Межцентровое расстояние — это расстояние между расположением нижнего и верхнего коллекторов.Как правило, параметр указывается в миллиметрах. Доступны стандартные размеры от 200 до 800 мм. Этих вариантов обычно бывает достаточно, чтобы подобрать радиаторы под проводку, установленную в помещении.

Чаще на рынке встречаются изделия с расстоянием между жилами 500 и 350 мм. Эти размеры являются стандартными для большинства современных новостроек. Сложности возникают при поиске узких 200мм батарей, которые хорошо подойдут для маленькой кухни или туалета, а широкие 800мм изделия обычно изготавливаются только на заказ.

Выбор производителя

Поскольку биметаллические радиаторы стоят дорого и устанавливаются на долгие годы и даже десятилетия, важно приобрести действительно качественный товар от проверенного и надежного производителя. Хорошо зарекомендовали себя следующие фирмы:

  • Глобальный;
  • Сира;
  • Рифар;
  • СТАУТ;
  • Королевский.

Внимание! Продукция европейских брендов, как правило, отличается высоким качеством сборки и материалов изготовления.Тем не менее, он не всегда приспособлен к особенностям бытовых систем отопления.

Глобальный

Модели радиаторов итальянского производителя хорошо зарекомендовали себя и в СНГ. Внутренняя часть аккумуляторов изготовлена ​​из легированной стали, внешняя – из алюминиевого сплава. Они обладают всеми преимуществами высококачественного биметалла. К недостаткам можно отнести незначительное падение теплоотдачи при уменьшении степени теплоносителя.

Максимальная рабочая температура 110°С, давление 35 атм.Ассортимент представлен следующими моделями с межосевым расстоянием 350 и 500 мм:

  • Глобальный СТИЛЬ 350/500. Теплоотдача 1 секции — 120 и 168 Вт соответственно.
  • Глобал СТИЛЬ ПЛЮС 350/500. Мощность секции — 140/185 Вт.
  • Global STYLE EXTRA 350/500. Теплоотдача одной секции — 120/171 Вт.

Сира

Итальянский бренд позиционирует свою продукцию как продукцию премиум-класса. Он выделялся на рынке своим высоким качеством и привлекательным дизайном, основанным на плавных округлых формах.Кроме того, в линейке есть модели с довольно редким межосевым расстоянием 200 и 800 мм. Максимальная температура теплоносителя –110°С, давление 30 атм.

Модельный ряд включает следующие модификации:

  • Sira Gladiator 200/350/500 (межосевое расстояние) — 92/140/185 Вт (мощность секции).
  • Sira RS Bimetal 350/500/800 — 145/201/282 Ш.
  • Сира Али Металл 500 — 187 Вт.

В линейку входят следующие популярные модели:

  • База Рифар 500.Теплоотдача одного элемента — 136/204 Вт.
  • Рифар Форза 350/500 — 136/202 Ш.
  • Рифар Монолит 350/500 –134/194 Вт.
  • Рифар Альп 500 — 191 Вт.

Радиаторы STOUT

Отдельного внимания заслуживает отечественный бренд STOUT, который еще не так широко распространен на рынке, но уже заслужил множество положительных отзывов пользователей. Аккумуляторы имеют лучшие эксплуатационные характеристики: максимальное рабочее давление — 100 атм, температура — 135°С.

Радиаторы этой марки имеют множество преимуществ:

  • Производство на самом крупном и известном отечественном заводе «РИФАР».
  • Контроль на каждом этапе производства.
  • Опрессовка максимальным давлением до и после покраски.
  • Доступная цена, которая достигается не за счет снижения качества, а за счет оптимизированных логистических процессов и сотрудничества с проверенными поставщиками.
  • Количество секций от 4 до 14, что позволяет устанавливать радиаторы в любом месте.
  • Правильная геометрия каждой секции, обеспечивающая максимально возможный уровень теплоотвода.
  • Приспособлены для работы как в центральных, так и в автономных системах отопления.
  • Гарантия производителя 10 лет, страховка на 1 000 000 евро в Ингосстрахе.

В линейку входят 2 модели:

  • STOUT Space 350 с секцией рассеивания тепла 130 Вт;
  • STOUT Space 500 с секцией рассеивания тепла 180 Вт.

Роял термо

Еще одна итальянская марка радиаторов, отличающаяся широким ассортиментом и оригинальным дизайном.Особенно интересно выглядит модель PianoForte. Есть возможность заказать радиаторы различных цветов. Конструкция батарей выполнена по запатентованной технологии Power Shift: в вертикальном коллекторе установлены дополнительные ребра для увеличения теплоотдачи.

По сравнению с другими брендами радиаторы этой фирмы рассчитаны на более низкое рабочее давление – 20 бар. Температура охлаждающей жидкости тоже не слишком высокая – 90°С.

Популярные модели:

  • Royal Thermo BiLiner 350/500 — 117/171 Вт;
  • Royal Thermo Revolution Bimetall 500 — 116/168 Вт;
  • Royal Thermo Vittoria 350/500 — 114/167 Вт;
  • Royal Thermo PianoForte 500 — 185 Вт

Сравнение цен

Для объективности приводим модели радиаторов сопоставимой мощности с межосевым расстоянием 500 мм.

Радиаторы с межосевым расстоянием 350 мм:

Для информации. Некоторые поставщики соглашаются смонтировать или снять с радиатора необходимое количество секций по желанию заказчика.

Стоит ли покупать?

Биметаллические батареи – лучшее решение для современной квартиры. Их относительно высокая цена компенсируется длительным сроком службы, экономией за счет простой регулировки, надежностью и гарантией защиты от протечек и разрывов при гидроударах.Если цены европейских брендов «кусаются», можно выбрать радиаторы российских производителей по более доступной стоимости, с гарантией и страховкой. Еще несколько советов по выбору — в видео ниже.


(голосов: 3 , средний рейтинг: 5,00 из 5)

Биметаллические батареи сегодня занимают одно из лидирующих мест по популярности. Они уступают в этом положении, наверное, только обычным чугунным радиаторам, да и то, скорее, только из-за крайней распространенности последних, приверженности многих потребителей устоявшимся традициям, своеобразной «инерции мышления». .

Биметаллические радиаторы все чаще выбирают для установки в контур отопления как частного дома, так и городской квартиры, так как, в отличие от алюминия и стали, обладают выраженной устойчивостью к высоким барическим нагрузкам и температурам. Однако при выборе этих отопительных приборов очень важно не нарваться на некачественные подделки или не приобрести продукцию производителя, еще не прошедшего проверку временем. Поэтому рассмотрим сформулированный таким образом вопрос: «биметаллический рейтинг производителей» — поскольку этот критерий выбора имеет далеко не второстепенное значение.

Очень сложно дать точную оценку всем биметаллическим радиаторам, представленным в продаже. Поэтому в публикации будут рассмотрены лишь несколько компаний, но уже завоевавших непререкаемый авторитет качеством своей продукции.

Общие сведения о биметаллических радиаторах

Прежде чем перейти к рассмотрению продукции различных производителей, следует уделить несколько минут внимания конструкции этих отопительных приборов.В этом стоит разобраться, хотя бы для того, чтобы не приобретать алюминиевые батареи по стоимости биметаллических, так как внешне они очень похожи, но производительность совсем на другом уровне, а разница в цене немалая.

Их внешний теплообменный кожух имеет практически одинаковую форму и изготовлен из одного и того же материала — алюминия. Но на этом основное сходство заканчивается.

Модели биметаллических батарей

можно условно разделить на две части – внутреннюю, выполненную из стали, и внешнюю, теплообменную, алюминиевую – отсюда и название.Стальные вертикальные каналы каждой из секций состоят из труб, соединенных сваркой в ​​нижней и верхней частях с горизонтальными секциями большего диаметра, которые при сборке батареи образуют коллекторы. Вся эта трубчатая стальная конструкция предназначена для циркуляции теплоносителя.

Секции могут быть собраны в единую батарею при помощи резьбового соединения, реже используется заводская сварка. В зависимости от типа этого соединения батарея может быть секционной, разборной, а может представлять собой модульную цельную конструкцию.Сплошной блок может включать в себя несколько (например, 3÷4) секций, но при необходимости к нему вполне можно добавить необходимое количество секций, либо собрать батарею из нескольких таких блоков.

Стальные воздуховоды

отличаются гораздо более высокой стойкостью к агрессивным компонентам теплоносителя системы центрального отопления, чем цельноалюминиевые радиаторы. Поэтому допустимый кислотно-щелочной показатель (pH) теплоносителя может лежать в расширенном диапазоне, от 5 до 11 единиц – такие показатели алюминиевым батареям и не снились.

Внутренние стальные трубы являются своеобразным «каркасом» биметаллического радиатора, что делает всю конструкцию более жесткой и прочной. Сталь, особенно если она имеет защитное покрытие, или если для изготовления каналов используется качественная нержавеющая сталь, инертна к коррозионным процессам, а соединение таких труб способно выдерживать повышенное давление.

Аккумуляторы данного типа обладают отличной теплоотдачей, и это связано с тем, что сталь способна при прогреве аккумулировать и удерживать тепло, а алюминиевый внешний корпус с достаточно большой площадью, благодаря высокой теплопроводности этот металл, может эффективно передавать тепловую энергию в помещения.

Вам может быть интересна информация о том, как рассчитывается

Практически все современные конструкции биметаллических устройств снабжены дополнительными ребрами – «лепестками», образующими конвекционные каналы. И чем их больше, тем больше площадь теплообмена и выше теплоотдача от нагревателя. Причем эти элементы настроены таким образом, что конвекционные потоки теплого воздуха направляются в сторону помещения.

Качественные биметаллические радиаторы должны быть рассчитаны на давление не менее 40 бар, поэтому при их выборе следует обращать особое внимание на этот параметр.Обычно указывается, что он используется при тестировании продукта. Не стоит удивляться такому высокому показателю – такое давление вполне может быть спровоцировано в системе центрального отопления гидроударом.

Кстати, биметаллические радиаторы полностью раскрывают свои эксплуатационные возможности именно в условиях высокого давления и температуры нагрева, поэтому они предпочтительнее для систем центрального отопления. А если такой тип батареи планируется для автономной системы, то в ней придется установить мощный водяной насос, который будет создавать необходимое давление для циркуляции теплоносителя.

Вам может быть интересна информация о том, что такое

Популярные производители биметаллических радиаторов

На российском рынке представлена ​​продукция различных производителей, как отечественных, так и зарубежных, и их продукция различается между собой как по своим характеристикам, так и по уровню цен. Чтобы дать представление об этих параметрах, ниже будет рассмотрен ряд моделей биметаллических радиаторов производства разных фирм.

И начать стоит с самого доступного варианта.

Компания ВАРМА

ВАРМА — российско-китайская компания, производящая секционные литые биметаллические радиаторы. Производственные мощности находятся в Китае, но оснащены качественным европейским оборудованием, а технический контроль выпускаемой продукции осуществляется российскими специалистами.

Данная продукция полностью соответствует ГОСТ 31311-2005 и всем другим стандартам системы центрального отопления России.

Биметаллические батареи «ВАРМА» предназначены для установки в автономных схемах частных домов и многоэтажных квартир, подключенных к теплоцентралям.

Модели

WARMA BIMETALL выпускаются в двух версиях — WB350 и WB500. Они отличаются межосевым расстоянием и, соответственно, некоторыми другими эксплуатационными параметрами. Основные характеристики этих аккумуляторов приведены в таблице ниже.

Стальной сердечник этих радиаторов выполнен из углеродистой стали — его вертикальный канал имеет толщину стенки 2 мм и внутренний диаметр 20 мм, а толщина стали горизонтальных коллекторных секций секций 4 мм.

Производитель заявляет следующие технические и эксплуатационные характеристики своей продукции:

Наименование параметра Модель радиатора «WARMA BIMETALL», числовые параметры
WB350 WB500
Рабочее давление, атм. 25 25
Испытательное давление, атм. 40 40
130 180
110 110
Водородный показатель, рН 6-10,5 6-10,5
Объем секции, л 0,17 0,23
Масса секции, кг 1,45 1,64
Межосевое расстояние, мм 350 500
Высота секции, мм 410 560
Глубина профиля, мм 80 80
Ширина секции, мм 80 80
1 1
Цвет радиатора Белый Белый
Гарантия 10 лет 10 лет

Чтобы потребителю было проще определиться с выбором количества секций радиатора «ВАРМА», необходимого для обогрева помещения определенной площади, производитель представляет таблицы с указанием рекомендуемого решения.

Модель WB350 высотой 410 мм, глубиной 80 мм и межосевым расстоянием 350 мм, собирается в батареи из разного количества секций и имеет следующие возможности обогрева в сборе:

Количество секций в батарее, шт Ширина радиатора, мм Теплоотдача от батареи, Вт Площадь помещения, м2
4 320 520 5 ÷ 6
5 400 650 6 ÷ 7
6 480 780 8
7 560 910 9
8 640 1040 10
9 720 1170 11 ÷ 12
10 800 1300 13
11 880 1430 14
12 960 1560 15 ÷ 16

Модель WB500, имеющая высоту 560 мм, глубину 80 мм и межосевое расстояние 500 мм, состоящую из цельной конструкции, также из разного количества секций, имеет повышенную теплоотдачу. перевод, который составляет:

Количество секций в батарее, шт. Ширина радиатора, мм Теплоотдача от батареи, Вт Площадь помещения, м2
4 320 720 7
5 400 900 9
6 480 1080 10 ÷ 11
7 560 1260 12 ÷ 13
8 640 1440 14
9 720 1620 16
10 800 1800 18
11 880 1980 19 ÷ 20
12 960 2160 21 ÷ 22

Чтобы больше не возвращаться к этому вопросу, сразу следует отметить, что такой подход к определению количества секций радиатора только по площади помещения весьма приблизителен.При этом не учитываются многие другие особенности помещения и способ установки батарей. Поэтому в приложении к этой статье будет удобный универсальный калькулятор, позволяющий с высокой точностью рассчитать количество секций радиатора любой марки.

Стоимость одной секции радиатора «ВАРМА» около 450 ÷ 500 руб. для модели WB300, 600 ÷ 630 руб. для модели WB500. Уровень цен, конечно, может несколько различаться в разных регионах страны.

Радиаторы Könner

«Könner» — несмотря на явно немецкоязычное название, под этой торговой маркой зарегистрирована российская компания. Его продукция (опять же полностью российский дизайн) ничем не уступает по качеству другим европейским аналогам, так как разработана на основе современных технологий и с учетом особенностей регионов России. Основные производственные мощности Könner расположены в Китае.

Компания начала свою работу по производству чугунных батарей около 25 лет назад, но чутко реагируя на запросы рынка, занялась разработкой и производством более современных отопительных приборов.Так, уже в начале 2000-х в строительные магазины России стали поступать алюминиевые и биметаллические радиаторы собственной разработки. За этот короткий промежуток времени продукция стала достаточно популярной благодаря доступной цене и высокому качеству.

Инженеры компании, зная особые специфические условия российской системы центрального отопления, усовершенствовали и адаптировали технические характеристики устройств, конструкция которых была взята за основу.Именно поэтому данные модели радиаторов выгодно отличаются от других зарубежных аналогов. Благодаря своей надежности радиаторы Könner подходят для установки как в центральные, так и в автономные системы отопления.

Отопительные приборы этой марки обладают высокими антикоррозийными характеристиками, обладают хорошей устойчивостью к нагрузкам давлением, спокойно выдерживают гидроудары. Своей надежностью радиаторы обязаны прочным трубам, вертикальным трубам и горизонтальному коллектору, которые изготовлены из высоколегированной стали и являются основой конструкции.Литой под давлением алюминиевый корпус с большой площадью контакта для отличного отвода тепла.

Высокое качество продукции Könner подтверждено международными сертификатами ISO и полным соответствием отечественному ГОСТ 31311-2005, раздел «Приборы отопительные». Продукция этого производителя неоднократно занимала первые места в РФ по потребительскому спросу.

Технические характеристики данных изделий представлены в таблице:

Название параметра Модель радиатора «Könner», числовые параметры
350 500
Рабочее давление, атм. 30 30
Испытательное давление, атм. 44 ÷ 45 44 ÷ 45
Теплопередача одной секции, Вт 140 190
Максимальная температура охлаждающей жидкости, ˚С 110 110
Водородный показатель, рН 7-9,5 7-9,5
Объем секции, л 0,14 0,18
Масса секции, кг 1.35 1,75
Межосевое расстояние, мм 350 500
Высота секции, мм 413 560
Глубина профиля, мм 80 80
Ширина секции, мм 80 80
Входной диаметр, дюйм G 1 дюйм G 1 дюйм
Цвет радиатора Белый Белый
Гарантия 15 лет 15 лет

Биметаллические радиаторы Könner доступны в секционном и блочном исполнении.Блок может включать от 4 до 12 секций. Средняя цена за одну секцию от 400 до 500 рублей. Выгоднее приобрести блочный вариант – цены на блок снижаются по мере увеличения количества секций и даже могут быть меньше 400 рублей за секцию.

Радиаторы «ТЕНРАД»

«TENRAD» — компания по производству радиаторов, основана в 2005 году в Германии в городе Дрезден. Предприятие было организовано молодыми талантливыми инженерами, работающими в направлении проектирования систем отопления.

Как и многие другие фирмы, производство этих отопительных приборов, благодаря благоприятным условиям на рынке труда, располагалось в КНР. Завод по производству радиаторов ТЭНРАД оснащен собственной химико-технологической лабораторией, современными комплексами для литья металла Farm New Brass, роботами-манипуляторами разработки немецкой компании Kuka и линиями для покраски кузова производства Швейцарии. Все это оборудование превратило небольшую фабрику в высокотехнологичное предприятие, ничем не уступающее ведущим европейским заводам.Производство радиаторов осуществляется под неусыпным контролем немецких технологов головной компании «TENRAD».

Стенки коллектора радиатора ТЕНРАД БМ имеют толщину 3,6 мм на горизонтальных каналах и 1,8 мм на вертикальных. Ребра, установленные в три ряда, создают два конвекционных зазора в верхней части радиатора, через которые нагретый воздух поступает в помещение. Радиаторы покрываются качественными лакокрасочными составами в два слоя, а внешний состоит из напыляемого эпоксидно-полиэфирного, что соответствует требованиям СанПиН 2.1.2.729-99 и РД 52.04.186-89, устанавливающих гигиеническую безопасность материалов. Кроме того, продукция ТЭНРАД ВМ соответствует ГОСТ 31311-2005, что подтверждает ее адаптацию к российским системам отопления.

Цены на биметаллические радиаторы ТЕНРАД

биметаллические радиаторы TENARD

Технические характеристики данных устройств следующие:

Наименование параметра Модель радиатора «ТЕНРАД ВМ», числовые параметры
ВМ350 ВМ500
Рабочее давление, атм. 24 24
Испытательное давление, атм. 36 36
Теплопередача одной секции, Вт 120 161
Максимальная температура охлаждающей жидкости, ˚С 120 120
Водородный показатель, рН 5 ÷ 11 5 ÷ 11
Объем секции, л 0,15 0,22
Масса секции, кг 1.22 1,45
Межосевое расстояние, мм 350 500
Высота секции, мм 400 550
Глубина сечения, мм 77 77
Ширина секции, мм 80 80
Входной диаметр, дюйм G 1 дюйм G 1 дюйм
Цвет радиатора Белый Белый
Гарантия 50 лет 50 лет

Средняя стоимость радиаторов ТЭНРАД ВМ от 620 до 720 рублей за секцию, но может варьироваться в большую или меньшую сторону, в зависимости от региона страны.Вы можете купить батареи уже собранными в блоки по 4 ÷ 12 секций.

Радиаторы биметаллические «Радена»

Radena — итальянская компания с офисом, конструкторским бюро и испытательными лабораториями, расположенными в Италии, но сама продукция также производится в Китае, на заводе WANGDA Group, под пристальным контролем итальянских специалистов.

Радиаторы этой марки имеют достойное качество и хорошую адаптацию к российским сетям теплоснабжения, поэтому найти негативные отзывы о них сложно.На нашем рынке продукция представлена ​​с 2010 года, и за это время завоевала широкую популярность, несмотря на достаточно высокую цену. Это объясняется тем, что покупателей привлекает качество и надежность этих радиаторов.

Модельный ряд представлен тремя наименованиями — с разным межосевым расстоянием: 150, 350 и 500 мм.

Конструктивные особенности этих радиаторов включают следующее:

  • Самоцентрирующиеся прокладки, устанавливаемые между секциями, изготовлены из графита, поэтому при сборке и разборке батареи не будет перекосов.В результате достигается высокая степень герметизации и отсутствие протечек в местах соединений.
  • Резьба на соединениях секций абсолютно ровная и никогда не заполнялась краской.
  • Торцы радиаторов идеально зачищены и готовы к установке.
  • Качественная оригинальная упаковка надежно защищает продукцию от повреждений при транспортировке.

Данная марка радиаторов относится к тем изделиям, которые отличаются повышенной теплопроводностью и прочностью.Все материалы изготовления полностью соответствуют экологическим европейским стандартам.

В этой таблице представлены технические характеристики моделей Radena разного размера:

Наименование параметра Модель радиатора «Радена», числовые параметры
Биметаллическая сталь CS 150 «Биметалл CS 350» Биметаллическая сталь CS 500
Рабочее давление, атм. 25 25 25
Испытательное давление, атм. 40 40 40
Теплопередача одной секции, Вт 120 135 185
Максимальная температура охлаждающей жидкости, ˚ С 110 110 110
Водородный показатель, pH 6,0 ÷ 10,5 6,0 ÷ 10,5 6,0 ÷ 10.5
Объем секции, л 0,1/0,13 0,16 0,22
Масса секции, кг 0,88/1,19 1,43 1,85
Межосевое расстояние, мм 150 350 500
Высота секции, мм 241 403 552
Глубина профиля, мм 120 85 85
Ширина секции, мм 74 80 80
Входной диаметр, дюйм G 1 дюйм G 1 дюйм G 1 дюйм
Цвет радиатора Белый Белый Белый
Гарантия 15 лет 15 лет 15 лет

Все поверхности этих радиаторов, как внутренние, так и внешние, перед покраской проходят специальную антикоррозийную обработку.После этого их погружают в ванну с красящим составом, после чего хорошо просушивают и проходят второй этап, в ходе которого напыляется верхний слой высокопрочного эпоксидного покрытия.

Цена на радиаторы «Радена» с разным межосевым расстоянием может отличаться не только в зависимости от этого параметра, но и от региона, где они приобретаются. Так, «CS150» — 420÷500 руб.; «CS350» — 600÷800 руб.; «CS500» — 645÷850 руб.

Радиаторы «Рифар»

«Рифар» — известный отечественный производитель, специализирующийся на изготовлении алюминиевых и биметаллических аккумуляторов.Биметаллические нагреватели оснащены внутренним монолитным коллектором из стали и заключены в алюминиевый корпус. Батареи выпускаются с нижним и боковым подключением, трех типоразмеров.

Производственные мощности расположены в России, в городе Гай Оренбургской области. Оснащение автоматизированных линий от начала и до конца всей технологической цепочки находится на ультрасовременном уровне.

Отопительные приборы данной марки соответствуют европейскому качеству и российским нормативным документам ГОСТ 31311-2005, ТУ 4935-004-41807387-10.Этот вариант радиаторов в основном предназначен для установки в многоэтажных жилых и офисных зданиях, так как они обладают высокими прочностными и эксплуатационными характеристиками, подходящими для бытовых систем отопления.

  • Рифар Монолит выпускается двух типоразмеров — с межосевым расстоянием 500 и 350 мм. В связи с тем, что данная линейка Rifar явно устойчива к коррозионным процессам, жилищно-управляющие компании часто рекомендуют ее для установки в квартирах многоэтажных домов.

Технические и эксплуатационные характеристики радиаторов Rifar Monolit:

Наименование параметра Модель радиатора «Рифар Монолит», числовые параметры
350 500
Рабочее давление, атм. 98 98
Испытательное давление, атм. 148 148
Теплоотдача одной секции, Вт. 134 196
Максимальная температура охлаждающей жидкости, ˚С 135 135
Водородный показатель, pH 7 ÷ 9 7 ÷ 9
Объем секции, л 0,18 0,21
Масса секции, кг 1,5 2
Межосевое расстояние, мм 350 500
Высота секции, мм 415 577
Глубина сечения, мм 100 100
Ширина секции, мм 80 80
Входной диаметр, дюйм G 1″, опционально 1/2″ и 3/4″ G 1″, опционально 1/2″ и 3/4″
Цвет радиатора Белый Белый
Гарантия 50 лет 50 лет

Средняя цена на бытовые радиаторы «Рифар Монолит» довольно высока и составляет примерно 715 – 850 рублей, но также может варьироваться и отличаться для отдельных регионов.

  • Еще одна модельная линейка биметаллических батарей от этой компании – «Рифар База Венти». Он, в свою очередь, подразделяется на три варианта, которые имеют межосевое расстояние 200, 350 и 500 мм.

По цветовому качеству и дизайну модели этой серии более эстетичны, чем модели Рифар Монолит, однако значительно уступают им по своим техническим и эксплуатационным характеристикам. Поэтому производитель дает гарантию на эти изделия всего 10 лет, а эксплуатационный период оценивается в 25 лет.

Цены на биметаллические радиаторы Radena

биметаллические радиаторы Radena

Здесь следует отметить, что производитель четко предупреждает, что данный вариант батарей больше подходит для автономных систем отопления, так как все показатели рассчитаны именно на него. Например, для радиаторов Rifar Base Venti требуется чистый теплоноситель, который может быть обеспечен только в автономной системе. Кроме того, испытательное и рабочее давление этих отопительных приборов в несколько раз ниже, чем у «Рифар Монолит».

Итак, основные технические и эксплуатационные характеристики этой линии следующие:

Наименование параметра Модель радиатора «Rifar Base Venti», числовые показатели параметров
200 350 500
Рабочее давление, атм. 20 20 20
Испытательное давление, атм. 30 30 30
Теплопередача одной секции, Вт 104 136 204
Максимальная температура охлаждающей жидкости, ˚С 135 135 135
Водородный показатель, pH 7 ÷ 8,5 7 ÷ 8,5 7 ÷ 8,5
Объем секции, л 0,16 0,18 0,2
Масса секции, кг 1.02 1,36 1,92
Межосевое расстояние, мм 200 350 500
Высота секции, мм 261 415 570
Глубина сечения, мм 100 90 100
Ширина секции, мм 80 80 80
Входной диаметр, дюйм G 1 дюйм G 1 дюйм G 1 дюйм
Цвет радиатора Белый Белый Белый
Гарантия 10 лет 10 лет 10 лет

Стоимость радиаторов этой линейки достаточно высока, она составляет 725 ÷ 900 рублей за секцию, но и она может варьироваться.

Радиаторы биметаллические «Фондиталь»

Компания «Фондиталь» была основана в 1970 году в городе Уэстон, итальянской провинции Брешиа, и с момента своего основания занимается проектированием и производством систем отопления. За годы работы и постоянного развития небольшое предприятие выросло в крупную компанию с несколькими крупными производственными мощностями. На сегодняшний день «Фондиталь» является одним из мировых лидеров в разработке и производстве приборов и аксессуаров для систем отопления.Из теплообменных устройств этот производитель в основном выпускает алюминиевые радиаторы, но есть в его ассортименте и биметаллическая модель, которая довольно популярна среди потребителей.

Биметаллическая модель «Фондиталь» имеет название, говорящее само за себя – «Алюсталь», и предназначена для установки в системе центрального отопления многоэтажных домов.

«Фондиталь-Алюсталь» характеризуется следующими технико-эксплуатационными показателями:

Название индикатора Числовые значения параметров
Рабочее давление, атм. 40
Испытательное давление, атм. 60
Теплопередача одной секции, Вт 190
Максимальная температура охлаждающей жидкости, ˚С 110
Водородный показатель, рН 7-10
Объем секции, л 0,14
Масса секции, кг 1,23
Межосевое расстояние, мм 500
Высота секции, мм 559
Глубина профиля, мм 80
Ширина секции, мм 97
Входной диаметр, дюйм G 1 »
Цвет радиатора Белый
Гарантия с момента установки 20 лет

Радиаторы «Фондиталь-Алюсталь» могут быть модульными, а представленные на рынке батареи могут включать от 4 до 14 секций, к которым вполне могут быть добавлены дополнительные блоки или отдельные секции.Устройства достаточно дорогие: средняя стоимость одной секции в разных регионах страны составляет 740÷950 рублей.

Производитель предоставляет гарантию на бесплатное устранение всех видов производственного брака сроком на 20 лет с момента установки. Однако такая гарантия действует только в том случае, если монтаж осуществляется квалифицированным специалистом с соблюдением всех условий монтажа, указанных производителем в паспорте изделия.

Радиаторы биметаллические фирмы «Глобал»

Итальянская компания «Глобал» была основана в 1971 году и можно сказать, что она стояла у самых истоков разработки и начала производства алюминиевых радиаторов.Пройдя долгий путь от небольшой мастерской, где сборка производилась вручную, до промышленных автоматизированных мастерских, сегодня компания «Глобал» выпускает не только алюминиевые варианты отопительных приборов, но и четыре модели биметаллических радиаторов разного размера.

Компания имеет собственную испытательную лабораторию, в которой все сырье, поставляемое на предприятие, проходит строгий контроль качества. Постоянно ведется разработка новых моделей и улучшение технических и эксплуатационных характеристик уже существующих образцов продукции.Компания Global выдала сертификацию на производство радиаторов по европейским стандартам ISO 9002 и ISO 9001-2000, а в 1996 году продукция этого производителя была также сертифицирована в российской системе ГОСТ. Из года в год растет спрос на отопительные приборы этой компании, что говорит о высоком доверии потребителей к продукции под логотипом Global.

Основные характеристики биметаллических радиаторов производства компании приведены в таблице:

Наименование параметра Модель радиатора «Global», числовые параметры
«Стиль» 350/500 «Стиль Экстра» 350/500 «Стиль Плюс» 350/500 «Сфера» 350/500
Рабочее давление, атм. 35 35 35 35
Испытательное давление, атм. 52 52 52 52
Теплопередача одной секции, Вт 125/168 120/171 140/185 119/165
Максимальная температура охлаждающей жидкости, ˚С 110 110 110 110
Водородный показатель, pH 6.5 ÷ 8 6,5 ÷ 8 6,5 ÷ 8 6,5 ÷ 8
Объем секции, л 0,16/0,18 0,17/0,21 0,17/0,19 0,16 ÷ 0,20
Масса секции, кг 1,50/1,87 1,42/1,87 1,50/1,94 1,40/1,87
Межосевое расстояние, мм 500/350 500/350 500/350 500/350
Высота секции, мм 425/575 418/568 425/575 418/568
Глубина профиля, мм 80 80 95 80
Ширина секции, мм 80 80 80 80
Входной диаметр, дюйм G 1 дюйм G 1 дюйм G 1 дюйм G 1 дюйм
Цвет радиатора 8 цветов 8 цветов 8 цветов 8 цветов
Гарантия 20 лет 20 лет 20 лет 20 лет

Цветовая гамма биметаллических радиаторов «ГЛОБАЛ» шире, но расцветка выпускаемых моделей часто выполняется по желанию потребителей, при этом стандартный цвет для батарей остается глянцево-белым.

Радиатор биметаллический «GLOBAL STYLE PLUS» 500 — 7 секций в базовом цвете

Все радиаторы проходят двухэтапный процесс покраски. Первый этап заключается в погружении изделий в специальную ванну и называется анафорезом. Второй этап включает напыление на подготовленные поверхности красящего вещества на основе эпоксидных смол с добавлением красящего пигмента.

Как видно из таблицы выше, компания GLOBAL производит четыре модели биметаллических радиаторов Style, Style Extra, Style Plus и Sfera.Каждая из моделей доступна в двух версиях — с межосевым расстоянием 350 и 500 мм. В таблице также указана разница в некоторых параметрах радиаторов этого производителя – так проще ориентироваться при выборе аккумуляторов для конкретных условий.

Обратите внимание на гарантийный срок — 20 лет. Это еще раз говорит о том, что производитель полностью уверен в качестве своей продукции.

Цена на радиаторы GLOBAL достаточно высока (самая высокая из всех рассмотренных в данной публикации), однако она оправдана надежностью, долговечностью и экономичностью устройств.Так, средняя стоимость одной секции отопительного прибора начинается от 800 и доходит до 1200 рублей. Подробнее о цене можно узнать по этой ссылке

Приложение: Как самостоятельно рассчитать количество секций биметаллического радиатора

Часто практикуемый метод расчета, исходя из 100 Вт тепловой энергии на квадратный метр площади, точностью не отличается – каждое из помещений имеет свои особенности, которые также необходимо учитывать.Поэтому возьмем на себя смелость предложить читателю более точный алгоритм, который реализован в программе калькулятора ниже.

Необходимые комментарии к программе расчета

Несколько кратких пояснений по расчетам:

  • На общую величину теплопотерь влияет наличие и количество стен, соприкасающихся с улицей, а также их расположение по сторонам света и по отношению к господствующим зимним ветрам. В программе предусмотрены соответствующие поля для ввода этих данных.
  • Климатические особенности региона будут учтены при установлении минимальных зимних температур. В этом случае следует указать не аномальные, а вполне обычные для вашего региона морозы в самую холодную декаду зимы.
  • Параметр утепления стен может вызвать вопросы. Здесь лучше подходить с позиции, что полностью утепленной считается стена, теплоизоляция которой проведена в полном объеме на основании выполненных теплотехнических расчетов.Неутепленных стен в жилых домах быть вообще не должно — никакое отопление при таком подходе просто не поможет: в помещении все равно будет холодно, а стены сырые.
  • Особенности помещения, то есть его высота и близость снизу и сверху, напрямую влияют на необходимое количество тепловой энергии для прогрева объема помещения и восполнения потерь тепла через перекрытия.
  • После ввода параметров окон программа рассчитает процент остекления (от площади помещения) и введет соответствующий поправочный коэффициент.Аналогичный подход – если есть регулярно открываемые двери на улицу или неотапливаемый балкон.
  • Наконец, на общую теплоотдачу от радиаторов отопления существенное влияние оказывает схема их подключения к контуру и особенности их расположения на стене. Все это учитывается алгоритмом расчета.
  • Внимание! Программа способна производить два итоговых значения.

— Если выбран расчет для неразборной модели радиатора, то следует учитывать результат «А» — необходимая суммарная мощность радиатора для данного помещения, выраженная в киловаттах.

Вас может заинтересовать информация на что ориентироваться при выборе

Цены на популярные биметаллические радиаторы отопления

— Если целью является расчет количества секций сборно-разборного радиатора, то после выбора этого пути появится дополнительное поле, в которое необходимо ввести паспортную мощность одной секции выбранной модели (в ваттах) . Сумма берется из позиции «Б» — это необходимое количество секций, округленное до ближайшего целого числа.

Поделись статьей с друзьями:

Похожие статьи

Устройство

, характеристики и нюансы выбора Полностью биметаллические радиаторы отопления модель

Биметаллические радиаторы на нашем рынке появились не так давно, но стабильно набирают популярность.Называются они так потому, что состоят из двух металлов – стальных труб и ребер из силуминовых галтелей из алюминиевого сплава на них. Цена на них примерно на 30% выше, чем на алюминиевые. Зачем тогда их покупать? Потому что они долговечнее и лучше переносят теплоносители, которые обслуживают нашу котельную онлайн.

Из сказанного несложно понять, где они более вероятны: в многоэтажных домах, подключенных к централизованному отоплению. Это не значит, что в индивидуальных системах отопления они не работают.Они очень хорошо работают, но при этом имеют меньшую теплоотдачу (стальной каркас — не лучший проводник тепла) и более высокую цену. Смысла нет: теплоноситель нормальный (сами контролируют его качество), давление далеко не критичное, поэтому платить больше просто нет смысла, лучше доставить.

Типы биметаллических батарей

В первую очередь нужно сказать, что не все биметаллические отопительные приборы изготавливаются из стали и алюминия. Вместо этого иногда стала использоваться медь.Но тогда делают не в секционном исполнении, а в панельном. И они довольно приличные, но обладают отличной теплоотдачей.

Есть еще модели, в которых коллектор выполнен из нержавеющей стали. Они подходят для сетей с высоким уровнем pH, а также для любителей брать все компоненты системы с большим запасом прочности.

В полностью биметаллическом радиаторе весь каркас из стали, в некоторых — из нержавеющей стали

Вариант «Сталь + Алюминий» самый распространенный, и когда говорят о биметалле, то обычно имеют в виду именно его.А вот радиаторы из этих металлов могут быть двух видов: полные или частичные.

Если внутри секции и горизонтальные коллекторы и вертикальные выполнены из стали, говорят «полный биметалл», иногда еще встречается название «Усиленный биметаллический радиатор». Это тоже про него. Для увеличения сечения теплообмена в нем можно разместить две вертикальные трубки. Обычно это делается в моделях с большой глубиной.

Если из стали изготовлена ​​только вертикальная труба, то такой вариант называется «частичным» или «полу» биметаллическим.

Что лучше

Коллекторы из стали полностью исключают контакт теплоносителя с алюминием. Именно этот момент мешает нормальной работе алюминиевых батарей в наших многоэтажках. Второй момент – перепады давления, которые могут быть при работе системы и в аварийных ситуациях. В целом в нормальном состоянии этот показатель на любой сети находится в пределах 6-9 атм. Но отопительные приборы стараются ставить с кратным запасом: гидродревесина очень прочная.По этим параметрам лучше батарея из комплектного биметалла:

  • рабочее давление у них примерно на 5 атм выше, чем у парциальных (в среднем 30-40 атм, в зависимости от производителя),
  • 100% исключение контакта с охлаждающей жидкостью.

Какой недостаток у таких радиаторов? Они дорогие. Технология изготовления сложная: сначала нужно сварить конструкцию, обеспечив при этом герметичность и надежность соединения, затем на каркас необходимо нанести алюминий, придав ему определенную форму.Также необходимо обеспечить надежное соединение двух разных металлов, что непросто. Все это влияет на цену.

Еще один минус: меньшая теплосиловая секция. Разница составляет около 10% по сравнению с неполным биметаллом и на уровне 15-20% с аналогичным сечением из алюминия.

Неполный биметалл имеет более низкие прочностные характеристики. Его горизонтальные коллекторы выполнены из алюминия, то есть разрушаются теплоносителем. Но практика использования алюминиевых радиаторов показала, что в большинстве случаев это вертикальные коллекторы.Так что алюминий в горизонтальном положении сильно на долговечность отопительных приборов не влияет. Тем не менее, не выполнена главная задача и идея — исключить контракт алюминия и охлаждающей жидкости. В любом случае они более требовательны к качеству теплоносителя (pH должен быть в районе 6-9, а лучше 7-8) и имеют более низкие показатели давления на зазор (и рабочее давление тоже).

Теперь о плюсах. Эти батареи расположены между полностью биметаллическими и алюминиевыми. У них выше теплоотдача.Некоторые модели могут догонять алюминий. Например, Rifar Base 500 позволяет снимать более 200 Вт с одной секции (при температуре 70 o C).

Единственный полностью биметаллический радиатор от российского производителя «Риффар»

Так все же, какие биметаллические радиаторы лучше. Выскажу свою точку зрения: если ставить биметалл, то полный. Пусть дорого, зато надежно. И производителя нужно выбирать с умом. Вполне можно найти качественный цельный биметалл, который будет лишь немного дороже.Но еще раз подчеркну — это личное мнение.

Вообще надо подходить с точки зрения условий эксплуатации. Вам потребуется знать следующие параметры вашей тепловой сети:

  • максимальная температура;
  • рабочее и максимальное давление;
  • индикатор водородной охлаждающей жидкости (pH).

Имея на руках эти данные, уже можно точно решить, что лучше: биметаллический радиатор с частично стальным коллектором, или нужен каркас, полностью состоящий из стали.

Выяснение параметров сети, не требует официального ответа. Вы будете давать «протокольные» значения, которые, мягко говоря, не всегда соответствуют действительности. Об этом лучше узнавать у сантехников, которые знают реальную картину, а не официальную.

Производители и цены

Просматривая информацию на официальных сайтах, можно заметить одну закономерность. В описании некоторых моделей четко указано: все трубы, по которым работает теплоноситель.Даже есть картинки и фото, это показательно. Иными словами, ни слова о том, из каких металлов изготавливаются коллекторы. И это модель одного производителя.

Так вот. Те модификации, где нет ссылок на материалы, это неполный биметалл. Просто производители об этом умалчивают. По каким причинам — можно только догадываться.

Теперь о ценах. Даем их в долларах (курсовая устойчивость не отличается, так что…) и примерно.Все мы знаем, что аппетиты у людей разные, но мы привели оценочное значение. Они взяты из интернет-магазинов, в оффлайне могут заметно отличаться. По тому, как выбирались фирмы (если указано): Это самые популярные и магазины или на форумах. И о размерах: Цены указаны для моделей с межосевым расстоянием 500 мм.

Биметаллические радиаторы Алюминиевые радиаторы Примечания
Полностью биметаллический Частичная бимета lL
«Чистый» Китай 7-10$ 6-7$ Определите, из какого материала сделаны коллекторы, только визуально
Рифар (Россия) 12$-14$ 12$ Ryfar производит секционный только неполный биметалл.Полный только «Монолит», но он не типовой, а сварной. И одна секция не продается
Радена (Италия + Китай) 12-14$ 10-11$
Сира (Италия + Китай) 16-18$ 14-15$ 10-11$ Полный биметалл Только одна модель Ali Metal
Ферроли. 18-19$ 16$ 10-11$
Глобальный 19$ 10-11$ Изготавливаются только полностью биметаллические батареи

Как видите, цены на алюминиевые радиаторы (во всяком случае, этих производителей) не сильно отличаются. Разница, конечно, есть, но она исчисляется десятками рублей за секцию.А вот разброс по биметаллическим более чем сплошной.

Если ориентироваться на отзывы, то негативных отзывов о Bimetallic Radiators Global очень мало, скромных на Радена совсем нет. И эти фирмы выпускают только с полностью металлическим коллектором. Но у одного производство находится в Италии (), а у другого в Китае ().

У всех остальных примерно такая же картина: встречаются негативные отзывы. Но сложно определить, связана ли проблема с ошибкой при установке или это производственный брак.И еще нюанс: российские цены на Rifar у производителя ниже. В таблице цены посредников.

Технические характеристики биметаллических радиаторов отопления

Этот вопрос уже не проще, чем с ценами. Производители — это десятки, если не сотни, моделей и более. А вот о средних можно сказать (для моделей с межосевым расстоянием 500 мм):

  • тепловая мощность одной секции (при температуре 70 o C)
    • полная биметаллическая 160-180 Вт;
    • частичная 170-200 Вт.
  • рабочее давление:
    • полный биметалл 35-40 атм;
    • частичное 25-30 атм.
  • максимальная температура охлаждающей жидкости:
    • полный биметалл 110 o C;
    • частичная 100 o C.
  • объем воды в секциях (емкость):
    • полный биметалл 0,18 -0,22 л;
    • неполный 0,18-0,24 л.

Стоит учитывать, что тепловые характеристики некоторых моделей могут отличаться как в большую, так и в меньшую сторону.Это связано не только с разным составом материалов и технологий, но и с разными размерами. Например, ширина секции стандартна: почти всегда 80 мм, а глубина может варьироваться от 70 мм до 95 мм. Понятно, что теплоотдача к более глубокому будет больше, к тому же ребер больше, что еще больше увеличивает тепловую мощность.

Высота секций меняется. Межосевые выдерживают строго, но высота разветвленных ребер может меняться.Так, при межосевом расстоянии 500 мм высота секции и 552 мм, и 575 мм.

Давление будет разное: используются разная толщина трубы, качество каркаса, разное качество металла, разное сечение коллекторов и даже разная форма. Что остается более-менее стабильным, так это температуры. Все остальные характеристики сильно зависят от производителя и от параметров модели.

Расчет биметаллических радиаторов

Все, что вам нужно знать для расчета количества радиаторов на комнату – это их тепловая мощность.А вот методов расчета несколько:

  • по площади;
  • по объему;
  • по тепловым потерям.

Самый точный — по тепловым потерям. Этот параметр рассчитывает теплотехник. В принципе, данные о потребителе должны быть в эксплуатирующей организации. Вы можете узнать тепловые потери вашего помещения. Для владельцев частных домов все не так просто: нужно заказывать теплотехнический расчет у специалистов.

Но имея эти данные все считается просто: вы делите их на мощность выбора выбранной вами модели и получаете количество секций, которые необходимо установить для поддержания комфортной температуры.

Например, помещение теряет 1600 Вт тепла, мощность радиатора 180 Вт. 1600/180 = 8,8 шт, округляем, получаем 9 шт.

Метод расчета

При расчете биметаллических радиаторов по объему используют стандарты. На них для обеспечения теплоты одного кубометра в панельных домах требуется 41 Вт тепла, в кирпичных – 34 Вт. Для определения количества секций потребуется рассчитать объем помещения (умножить ширину, длину помещения и высоты потолков), а затем найденное число умножается на соответствующую норму.Мы получаем то количество тепла, которое необходимо для обогрева этого помещения. Разделив ее на тепловую мощность радиатора, получим количество секций.

Например, помещение имеет такие параметры: ширина 3 м, длина 4 м, высота потолков 2,5 м. Будут установлены радиаторы мощностью 180 Вт. Считаем по порядку:

  • Получаем размер комнаты: 3*4*2,5=30 м 3 .
  • Если помещение находится в кирпичном доме, потребуется 30 м 3 *34 Вт = 1020 Вт.
  • Теперь считаем количество секций 1020 Вт / 180 Вт = 5,66 шт.
  • Кукарекаем, получаем 6 секций.

Как рассчитать сечения по площади

Самый простой способ — подсчитать количество секций на участке. Но он дает самую большую ошибку. Они исходят из того, что в среднем для обогрева одного метра площади помещения необходимо 100 Вт тепла. Здесь не учитывается ни регион, ни высота потолков, ни материал стен и т.д.

Чтобы понять, насколько велика погрешность, посчитаем количество секций на одну и ту же комнату.:

  • Площадь получается 3*4=12 м 2 .
  • Одна секция радиатора мощностью 180 Вт могла обогреть (исходя из нормы) 1,8 м 2 .
  • Чтобы найти количество секций площади помещения, отнимем от этого показателя: 12 м 2 / 1,8 м 2 = 6,66 шт, округляя, получаем 7 шт.

Есть ошибка, и немалая. Этот способ подходит только для ориентировочного определения количества секций для среднего утепления в средней полосе России.

Причем оба расчета только для тех случаев, когда параметры системы следующие: Температура теплоносителя на подаче 90 о С, на «обратке» 70 о С, в помещении должна быть 20 о С. Тепловая данные мощности биметаллических радиаторов (да и других тоже) даны именно для таких значений (это установлено нормами). При других параметрах мощность будет другой. В некоторых случаях производитель указывает теплоотдачу и для других распространенных температур.

Кроме того, последние два метода дают лишь более-менее корректные результаты. Исходя из этого, вы можете поставить или больше, чем требуется радиаторов, или меньше. Оба варианта не самые лучшие. А все потому, что при расчетах не учитывается ни площадь окон, ни степень их утепления. Также не учитывается наличие и количество наружных стен. Ведь чем больше площадь стены, выходящей наружу, тем больше тепла требуется для поддержания нормальной температуры.Чтобы учесть все эти и другие факторы, нужно использовать поправочные коэффициенты.

РЕЗУЛЬТАТЫ

Биметаллические радиаторы хороши, когда в сети циркулирует некачественный теплоноситель, возможны сильные гидроудары. В этом случае стальной каркас служит гарантией целостности отопительного прибора. Применение в индивидуальном отоплении целесообразно только в случае антифриза. При использовании воды просто не нужно платить больше.

Первые радиаторы отопления из двух металлов (биметаллические) появились в странах Европы более шестидесяти лет назад.Такие радиаторы вполне справлялись с возложенной функцией поддержания комфортной температуры в холодное время года. В настоящее время производство биметаллических радиаторов возобновлено в России, на европейском рынке, в свою очередь, преобладают различные радиаторы из алюминиевого сплава.

Радиаторы биметаллические Каркас из стальных или медных полых труб (горизонтальных и вертикальных), внутри которых циркулирует теплоноситель. На трубы снаружи крепятся алюминиевые пластины радиатора. Крепятся методом точечной сварки или методом специального литья под давлением.Каждая секция радиатора соединена с другой стальными ниппелями с термостойкими (до двухсот градусов) резиновыми прокладками.

В российских городских квартирах с централизованным отоплением радиаторы данного типа отлично выдерживают давление до 25 атмосфер (с опрессовкой до 37 атмосфер) и благодаря высокой теплоотдаче выполняют свою функцию значительно лучше своих чугунных предшественников .

Радиатор — Фото

Внешне отличить биметаллические и алюминиевые радиаторы довольно сложно.Вы можете убедиться, что сравнить можно только вес этих радиаторов. Биметаллический за счет стального сердечника будет на 60% тяжелее своего алюминиевого собрата и вы сделаете покупку безошибочно.

Видео — Биметаллический радиатор

Положительные стороны использования биметаллических радиаторов

  • Биметаллические радиаторы панельного типа прекрасно вписываются в дизайн любого интерьера (жилые дома, офисы и т.д.), не занимая при этом много места. Фасадная сторона радиатора может быть одна или размер и цветовая гамма секций разнообразны (допускается самостоятельное окрашивание).Отсутствие острых углов и слишком горячих панелей делает алюминиевые радиаторы подходящими даже для детских комнат. Кроме того, на рынке представлены модели, которые устанавливаются вертикально без использования кронштейнов за счет дополнительно присутствующей жесткости.
  • Срок службы радиаторов из сплава двух металлов достигает 25 лет.
  • Биметалл подходит для всех систем отопления, в том числе и для центрального. Как известно, некачественный теплоноситель в городских теплосетях негативно влияет на радиаторы, сокращая срок их службы, но радиаторы из биметалла не боятся повышенной кислотности и низкого качества теплоносителей из-за высокой коррозионной стойкости сталь.
  • Радиаторы биметаллические — эталон прочности и надежности. Даже если давление в системе доходит до 35-37 атмосфер, аккумулятору это не повредит.
  • Высокая теплоотдача – одно из основных преимуществ радиаторов из биметалла.
  • Регулировка температуры нагрева с помощью термостата практически молниеносна благодаря малому сечению каналов в радиаторе. Этот же фактор позволяет вдвое уменьшить объем используемого теплоносителя.
  • Даже если потребуется ремонт одной из секций радиатора, благодаря продуманной конструкции неппеля работа займет минимум времени и сил.
  • Количество секций радиатора, необходимое для обогрева секций радиатора, легко подсчитать математически. Это исключает лишние финансовые затраты при покупке, установке и эксплуатации радиаторов.

Отрицательные стороны использования биметаллических радиаторов

  • Как было сказано выше, биметаллические радиаторы пригодны для эксплуатации с некачественным теплоносителем, но последний значительно снижает срок службы радиатора.
  • Главный минус биметаллической батареи — разный коэффициент расширения алюминиевого сплава и стали.После длительной эксплуатации может появиться скрип и снижение прочности и долговечности радиатора.
  • При эксплуатации радиаторов с некачественным теплоносителем возможно быстрое засорение стальных трубок, возникновение коррозии, снижение уровня теплоотдачи.
  • Проблема недостатка может быть связана со стоимостью радиаторов из биметалла. Он выше, чем у радиаторов из чугуна, стали и алюминия, но учитывая все преимущества, цена полностью себя оправдывает.

Как рассчитать количество секций радиатора

Благодаря простой математической формуле можно произвести расчет и узнать, сколько секций радиатора необходимо для обогрева помещения.

Перед расчетами требуется узнать площадь отапливаемого помещения и мощность радиатора. Вторая величина указывается на упаковках с товаром или указывается в прайс-листах производителей радиаторов.

Итак, чтобы узнать количество секций радиатора (А), площадь помещения (S) умножают на 100 и делят на мощность радиатора (Р).

А. = С. ×100 ÷ П.

При комнате площадью 20 кв. количество секций можно взять 11 или 12. Но, поскольку радиаторы с количеством секций более 10 прогреваются менее эффективно, то лучше установить два-три радиатора с меньшим количеством секций.

Монтаж (установка) биметаллических радиаторов отопления

В конструкцию системы отопления входят трубы и непосредственно радиатор.Соединение радиатора и труб производят точечной сваркой. Монтаж производится сантехниками или другими квалифицированными специалистами в короткие сроки без серьезного разрушения стеновых перегородок. Возможен самостоятельный монтаж при наличии необходимых инструментов, приспособлений и представлений о порядке проведения работ. Инструкция по установке от производителя обычно идет в комплекте с биметаллическими радиаторами.

Как показывает практика, с биметаллическими радиаторами наиболее удачно сочетаются полипропиленовые трубы (армированные стекловолокном или алюминием).При использовании труб с глубокими пассивами алюминиевой арматуры использование шейдера и процесса зачистки становится ненужным. Это значительно сокращает время работы радиаторов. Не менее популярными трубами для соединения радиаторов из биметалла из-за часто возникающих протечек и засоров являются железные (стальные) и металлопластиковые трубы в сочетании с цанговыми хомутами.

Установка биметаллических радиаторов отопления производится на место демонтированных старых после подготовки рабочей площадки, включающей демонтаж трубопроводов со стояка, разметку места установки нового радиатора и пробивку отверстий под кронштейны.

— Расстояние от носика радиатора до уровня пола принимается в пределах 60-120 мм. Если радиатор установлен выше или ниже указанной высоты, скорость теплообмена снижается. При этом от задней части радиатора до стены осталось около 20 мм, а от верха радиатора до подоконника должно быть не менее 50 мм для улучшения конвекции и удобства монтажа.

— Традиционно радиаторы монтируются строго горизонтально под окном, по центру.При этом, если в помещении уже есть радиаторы, их уровень должен строго соответствовать.

После разметки (с помощью строительного уровня) на стене сверлят отверстия для кронштейнов и фиксируют последние дюбель-гвоздями и цементным раствором. Кронштейны должны располагаться так, чтобы крюки свободно проходили между горизонтальными коллекторами. В этом случае корпус радиатора будет надежно закреплен на стене.

Перед установкой биметаллический радиатор оснащается всем необходимым: краном Маевского (для удаления из системы избытка воздуха) сверху, переходниками и фуцорами на стыке радиатора с патрубками.

Схемы подключения радиаторов

Традиционная односторонняя схема или боковое подключение . В этом варианте патрубок подачи охлаждающей жидкости в радиатор соединен с патрубком, расположенным сверху радиатора. Соответственно, выпускная трубка крепится к нижнему патрубку радиатора. Теплопотери при таком способе подключения не более двух процентов.

Схема нижняя . Практикуется, когда система отопления скрыта или вмонтирована в пол.Патрубки отвода и подачи охлаждающей жидкости подсоединяются с противоположных сторон радиатора к нижним патрубкам. Теплопотери достигают 12%.

Диагональная схема Подходит для радиаторов с большим количеством секций. Подающий патрубок подсоединяется к верхнему патрубку, а отводящий патрубок подсоединяется с другой стороны, снизу.

После подключения система заполняется теплоносителем. Для этого стабилизирующий кран закрывается на 2/3 для предотвращения гидравлического удара.

Биметаллические радиаторы с декоративным покрытием (два слоя термостойкой краски) нельзя очищать абразивными материалами и порошками. Окрашивать рекомендуется не чаще десяти лет. При этом красить термостат категорически запрещено.

Видео — демонтаж старого радиатора и установка биметаллического

Биметаллические радиаторы, что лучше

Биметаллические радиаторы на российском рынке полностью сертифицированы, но отличаются не только фирмой и страной производителем, есть небольшие, но очень важные нюансы, на которые стоит обратить внимание при покупке.

Цена – один из важнейших аспектов, на который обращают внимание потребители. Но прежде чем судить о качестве товара по его цене, следует разобраться, из чего складывается стоимость радиатора.

Самые недорогие радиаторы из биметалла Представлены производителями из Китая и России. Цена одной секции не превышает четырехсот рублей. Низкая стоимость обусловлена ​​упрощенной конструкцией, экономией материалов при производстве товаров. Рабочее давление таких радиаторов несколько ниже аналогов производства других стран, да и внешний вид не идеален.

Если сравнивать биметаллические радиаторы из ценовой категории от 400 до 600 рублей В каждой секции мы встретим двух производителей из Италии (Global, Sira) и еще один бренд из России — Rifar. Радиаторы этих фирм выглядят более эстетично и привлекательно с покрытием белоснежных или кремовых оттенков. Некоторые модели оснащены воздухоотводчиком или термостатом. Различные способы монтажа и некоторые производственные нюансы (межцентровое расстояние, комплектация и т.д.), не имеющие значения влияющие на производительность (мощность) и надежность радиаторов.Но все они успели зарекомендовать себя с положительной стороны довольных потребителей.

В специальный рифар монолит серии Модели радиаторов специально предназначены для работы при рабочем давлении до ста атмосфер. При необходимости подобрать радиатор не прямой, а округлой формы, следует оценить качество и дизайн серии Rifar Flex . И если ваш выбор пал на радиаторы с медным сердечником, обладающим повышенной коррозионной стойкостью, то модели таких отопительных приборов представлены от компании Пилигрим. .

Предупреждение : указан неверный аргумент для foreach() в /Var/www/a169700/data/www/Sight/wp-creat/plugins/wp-creator-calculator/wp-creator-calculator.php. ОНЛАЙН 2778

Биметаллические радиаторы, которые, как понятно из названия, изготавливаются из композиции двух металлов, начали производить более пятидесяти лет назад в европейских странах. Они быстро завоевали широкую популярность благодаря своей надежности и эффективности работы при установке в любую систему отопления.

Биметаллические батареи какие лучше выбрать и на что обратить особое внимание? Этот вопрос всегда возникает у всех, кто решил заменить старые отопительные приборы на более современные варианты, отличающиеся и высокими эксплуатационными характеристиками, и респектабельным внешним видом.

Сегодня в России налажено производство биметаллических радиаторов. Отечественная продукция достаточно популярна, и вполне оправдала себя при установке в системах центрального отопления.

Конструкция биметаллических радиаторов
Общие принципы построения

Этот тип батарей отопления состоит из двух основных частей, изготовленных из разных металлов.

Внутренние каналы выполнены из нержавеющей стали, внешний корпус теплообменника — из алюминия

. Внутренняя часть их выполнена из нержавеющей стали или, реже, меди, так как эти металлы отличаются высокой стойкостью к воздействию агрессивной среды нагретый хладагент. Трубы из этих материалов расположены вертикально и горизонтально, и именно по ним происходит циркуляция теплоносителя.

Внешняя часть радиаторов – это, по сути, кожух, снабженный ребрами, из которого изготовлен.Этот металл обладает отличной теплопроводностью и быстро прогревается, отдавая тепло в помещение, поэтому его и выбрали для внешней части конструкции.

Внутренние и внешние части каждой секции радиатора соединены между собой литьем под давлением, или точечной сваркой. Секции собираются в батарею с помощью стальных ниппелей и термостойких резиновых прокладок, рассчитанных на температуру, доходящую до 200 градусов. Однако помимо таких батарей есть и монолитные радиаторы из тех же материалов.

Паспортное давление опрессовки биметаллических батарей у разных производителей может различаться — этот показатель зависит от материала изготовления внутренних трубопроводов и размерных параметров. Если при термической обработке определенных моделей создавалось испытательное давление в 35 атмосфер, то они смогут выдержать гидроудары, перепады давления при которых достигают 25 ÷ 30. Это позволяет использовать такие радиаторы в системах центрального отопления, которые иногда не отличаются стабильностью напора теплоносителя.

Благодаря высокой теплопроводности биметаллические устройства оказались даже эффективнее всех привычных чугунных батарей.

Внешний вид биметаллических радиаторов практически не отличается от алюминиевых моделей. Однако их можно разгружать по весу, так как за счет стальной трубной «сердцевины» биметаллические батареи тяжелее алюминиевых примерно на 50%. Чтобы точно не ошибиться при выборе, необходимо изучить сертификат соответствия и другую сопроводительную техническую документацию, которая должна прилагаться к партиям продукции, и находится у продавца специализированного магазина.

Биметаллические и полуметаллические радиаторы

Кроме биметаллических есть еще полухиметаллические радиаторы. Нужно знать, чем они отличаются друг от друга, и какие из них лучше.

В настоящих биметаллических радиаторах из алюминия изготавливается только внешний кожух прибора.

Процесс производства заключается в том, что готовые полностью стальные стержни, уложенные в специальные формы, под давлением заливаются алюминием, который хорошо проводит тепло, но не боится агрессивных сред и высоких температур теплоносителя.В биметаллических вариантах алюминий не контактирует с жидкой средой и служит только теплообменником. Конструкция, выполненная по этому принципу, идеальна для установки и в центральной, и в автономной системе отопления.

В некоторых моделях сердечник выполнен из меди, а не из нержавеющей стали – такие батареи обычно используются для установки только в автономной системе отопления, где в качестве теплоносителя используется специальный антифриз. Стальные трубы, даже нержавеющие, с некоторыми подобными антифризами «ведут себя» не так адекватно.

Вода не единственный возможный вид теплоносителя

Для распития контуров автономной системы отопления, кроме воды, используются и другие жидкости — это может быть связано с особенностями работы системы или требованиями со стороны котельного оборудования. Подробнее о — в специальной публикации нашего портала.

  • Полумотометаллические батареи

Для полуцеластных радиаторов внутренние каналы изготавливаются из различных металлов.Так, вертикальные трубы могут быть из нержавеющей стали, а горизонтальные – из алюминия, как и в обычных алюминиевых радиаторах. Есть и обратный вариант. Одним словом, на полный биметалл они не тянут.


Будьте осторожны — вместо полностью биметаллических есть вероятность приобрести менее качественные и надежные полуцеластовые радиаторы.

Подобный тип аккумуляторов не подходит для центрального отопления, так как теплоноситель в них зачастую не качественный и режим содержит довольно большую концентрацию щелочи.Контактируя с алюминием, такой состав может вызывать коррозионные процессы, в том числе «захватывать» и стальные элементы, устанавливаемые в сочетании с алюминием. Кроме того, разное тепловое расширение этих металлов может привести даже к смещению элементов при воздействии на них экстремально высоких температур, что чревато протечками и еще более серьезными авариями.

Такие радиаторы часто путают с биметаллическими — внешне они вообще неотличимы. Не особо разбираясь в тонкостях, чаще отдают предпочтение им из-за более доступной стоимости.Однако, как видно из описания, по надежности они различаются довольно существенно.

В крайнем случае в автономную систему можно установить полуживой вариант радиатора. Но все же решено сделать отопление дома или квартиры максимально надежным, тогда от полуметаллических радиаторов лучше отказаться, а свой выбор остановить на настоящих биметаллических образцах. Обязательно учитывайте это при покупке.

Монолитные или секционные биметаллические радиаторы

Как уже отмечалось, выпускаются сборно-разборные биметаллические радиаторы, которые состоят из секций, скрепленных между собой ниппелями, и монолитных неразборных.

В секционном варианте каждая из секций внутри горизонтальных отрезков труб с двух сторон имеет разнонаправленную резьбу, предназначенную для навинчивания соединительных ниппелей с уплотнительными прокладками.


Такая конструкция и является основным существенным недостатком секционных батарей, так как эти соединения могут быть повреждены, например, от некачественного теплоносителя, что значительно сокращает их срок службы до очередного профилактического вмешательства. Кроме того, компоненты элементов чаще всего возникают под воздействием высоких температур и высокого давления в системе.

Чтобы избежать этих неприятных моментов, была продумана другая технология производства биметаллических радиаторов. Он заключается в том, что сначала изготавливается сплошной сварной медный или стальной коллектор, который укладывается в специальную форму и под давлением заполняется алюминием. Эти биметаллические батареи называются монолитными.


А у этого биметаллического радиатора — монолитная сборка

И у другого типа есть свои плюсы и «уязвимые места».

Об отсутствии разборной схемы уже было сказано.И главное преимущество таких батарей в том, что при повреждении одной из секций не обязательно менять всю целиком, так как достаточно произвести переборку — заменить или просто удалить только вышедший из строя элемент.

В случае любой протечки в монолитном радиаторе остается только — ремонтопригодности они практически не имеют.

Выборочные сравнительные характеристики радиаторов обоих типов приведены в таблице:

Часто решающим критерием становится вопрос стоимости.Дело в том, что монолитный тип радиаторов имеет более высокую цену, чем секционный, и эта разница может составлять до 20%.

При использовании монолитных биметаллических батарей не получится варьировать общую тепловую мощность — уменьшать или увеличивать количество секций. Поэтому перед их приобретением необходимо тщательно рассчитать, какая мощность нужна для обогрева того или иного помещения. Есть возможность выбрать нужный вариант, так как монолитные биметаллические радиаторы выпускаются разных размеров, как по длине, так и по высоте.

При выборе между секционными и монолитными батареями также следует учитывать особенности системы отопления. Например, если их планируется установить в квартире многоэтажного дома, то лучше выбрать монолитный тип приборов, так как давление в системе отопления многоэтажек часто достаточно высокое, гидроповороты не исключены. А соединительные узлы секционных батарей могут его не выдержать и дать течь.

Критерии выбора биметаллических радиаторов

При выборе конкретной модели, кроме уже упомянутых выше характеристик, учитываются и другие моменты, которые будут напрямую влиять на качество работы теплообменных устройств и продолжительность их эксплуатации.

  • Конструкция радиатора должна быть устойчива к силовому гидроредару и высокому давлению. Это особенно важно учитывать при их установке в системе центрального отопления. Обязательно обратите внимание на индикатор испытательного давления.
  • Материал батареи должен быть инертен к агрессивной среде некачественной охлаждающей жидкости с повышенным содержанием щелочи или кислотности. Этот фактор также в основном касается батарей, установленных в многоэтажных домах.
  • Производитель также должен противостоять возникновению электрохимической коррозии.

  • Радиаторы должны быть устойчивы к механическим воздействиям, то есть их внешний корпус должен иметь достаточную прочность. Чтобы проверить качество используемого алюминия (алюминиевого сплава), нужно попробовать загнуть ребра к пальцам. У некачественного продукта ребра легко гнутся, а иногда даже могут дать трещину или сломаться.

  • Внутренние швеллеры должны быть из одного металла, а лучше, если это будет качественная нержавеющая сталь.
  • Толщина стенок внутренней трубы должна быть не менее 3 ÷ 3,5 мм.
  • Важным элементом в разрезе батареи являются прокладки, так как от их качества и эластичности будет зависеть надежность соединений, поэтому их чаще всего изготавливают из резины или силикона. Проверить качество уплотнительного кольца можно, постукивая несколько раз по нему пальцами. Если прокладка жесткая и неэластичная, то ее явно не хватит надолго.

Особое внимание качеству ниппелей — они должны быть изготовлены из прочной стали
  • В секционном радиаторе должны быть установлены высококачественные стальные ниппели, у которых внутренние «усы» в скручивании секций, а не «пожарные » потоки.О том, что ниппель некачественный, можно узнать по мягкости металла металла.

Если этот элемент некачественный, то при раскручивании или скручивании аккумулятора крючки для ключа обязательно выпадут, и тогда ниппель придется срезать болгаркой, а потом вынимать детали из отверстий секций .

  • Ширина лицевой части ребра радиатора не должна быть менее 70 мм, так как при меньшем этом параметре значительно снижается теплоотдача от прибора.Лучше всего, если размер сечения в секции будет 80×80 мм – такие параметры гарантированно дают высокую теплоотдачу.

Оптимальная глубина и ширина секций — около 80 мм

Некоторые производители применяют маркетинговый ход — удешевляют свою продукцию за счет уменьшения размеров секций, что значительно снижает общую тепловую мощность прибора. Поэтому при выборе радиатора желательно иметь в кармане рулетку или линейку – чтобы можно было проверить оптимальность размера.

  • В качественной батарее толщина выступающих ребер должна быть не менее 1 мм.

Если толщина ребер менее 1 мм, то это, скорее всего, свидетельствует о недостаточном качестве изделия, так как снижает прочность корпуса радиатора, а также о не столь высокой теплоотдаче — из-за низкая теплоемкость слишком тонких пластин теплообменника.


А вот на этой модели толщина ребер явно занижена — стоит задуматься…
  • Так же необходимо знать, что если производитель экономит на качественных ниппелях и прокладках — это говорит о том, что весь товар с вероятностью близкой к 100% не отличается высоким качеством, и лучше отказаться от него сразу.
  • Не стоит покупать и устройства, на которые производитель дает гарантийный срок всего 1÷2, в то время как срок службы биметаллических секционных батарей составляет 25-30 лет, а монолитных – даже около 50. Такая маленькая гарантия говорит о том, что сам производитель не уверен в своей продукции.

Преимущества и недостатки биметаллических радиаторов

Положительный Этими качествами можно назвать следующие:

  • Биметаллические радиаторы прекрасно вписываются в современные интерьеры как жилых, так и офисных помещений.

  • Этот тип радиаторов часто выпускается с различными цветовыми украшениями. Если нужный цвет не найден, допускается самостоятельное окрашивание. Для этого процесса применяются специальные термостойкие краски, выдерживающие температуру до 150 градусов.
  • Гладкие поверхности и закругленные углы делают эти радиаторы надежно безопасными с точки зрения возможности получения травм, что подходит для установки в детских комнатах.
  • Достоинством является достаточно длительный гарантированный срок службы при условии выбора качественных радиаторов и их правильной эксплуатации.
  • Биметаллические радиаторы можно устанавливать в любую систему отопления, даже с некачественным теплоносителем.
  • Этот тип устройств, в отличие от других современных радиаторов, способен выдерживать высокое внутрисистемное давление и температуру до 130 градусов.
  • Одним из ключевых преимуществ таких аккумуляторов является очень высокая теплоотдача.
  • Такие приборы, как правило, оснащены термостатом, позволяющим установить нужную температуру их нагрева. Его регулировка происходит практически сразу, благодаря малому размеру сечения канала.
  • Количество секций радиатора для каждого конкретного помещения можно легко рассчитать самостоятельно, используя математическую формулу, которая будет приведена ниже. Правильный расчет поможет избежать лишних затрат при покупке радиаторов, их установке и дальнейшей эксплуатации.

Расчет ведется для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предложенных списках.

Укажите площадь помещения, м²

100 Вт на кв. М.

Количество наружных стен

Никто два три

Наружные стены смотреть на:

Север, Северо-Восток, Восток Юг, Юго-Запад, Запад

Положение наружной стены относительно зимней «Розы ветров»

Выделите сторону с подветренной стороны параллельно направлению ветра

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

35°С и ниже от -30°С до -34°С от -25°С до -29°С от -20°С до -24°С от -15°С до -19°С от -10°С до — 14°С не холоднее — 10°С

Какая степень утепления наружных стен?

Наружные стены не утеплены средней степенью утепления Наружные стены имеют качественное утепление

Высота потолка в помещении

До 2.7 м 2,8 ÷ 3,0 м 3,1 ÷ 3,5 м 3,6 ÷ 4,0 м более 4,1 м

Что находится внизу?

Холодный пол на грунте или над неотапливаемым помещением Утепленный пол на грунте или над неотапливаемым помещением ниже отапливаемого помещения располагается

Что находится сверху?

Холодный чердак или неотапливаемое и неутепленное помещение утепленный чердак или другое помещение отапливаемое помещение

Тип устанавливаемых окон

Обычные деревянные рамы со стеклопакетами с однокамерными (2 стекла) окнами окна с двухкамерными окнами (3 стекла) со стеклопакетами или аргоновым наполнением

Количество окон в комнате

Высота окна, м

Ширина окна, м

Двери снаружи улицы или балкона:

Расчетная схема радиаторов отопления

Расчетные особенности расположения радиаторов

Радиатор на стену устанавливается открыто радиатор сверху прикрывается подоконником или полкой радиатора сверху прикрывается стенной нишей Радиатор с лицевой части прикрывается декоративным экраном.Радиатор закрыт декоративным кожухом.

Укажите мощность одной секции выбранного радиатора (при расчете для неразборной модели — оставьте поле пустым)

Каким производителям можно доверять?

На российском рынке представлены биметаллические радиаторы и зарубежных, и отечественных производителей. В этой сравнительной таблице представлены качественные, проверенные модели с разными характеристиками. Поэтому для того, кто собирается покупать подобные устройства, есть возможность предварительно изучить основные параметры, пойти в магазин, уже иметь определенное представление.

Модель Расстояние между осями (мм) Размеры секции: Ширина × Высота × Глубина (мм) Максимальное рабочее давление (бар) Тепловая мощность секции (Ватт) Объем теплоносителя в секции ( литров) Масса секции (кг) Максимальная температура охлаждающей жидкости (°C)
Рифар (Россия)
«Рифар Форза 350» 350 415 × 90 × 80 20 136 0.18 1,36 135
«Рифар Форза 500» 500 570 × 100 × 80 20 202 0,2 1,84 135
«Рифар Монолит 350» 350 415 × 100 × 80 100 136 0,18 1,5 135
«Рифар Монолит 500» 500 577 × 100 × 80 100 194 0.2 2/0 135
«Глобал Радиатори» (Италия)
«СТИЛЬ 350» 350 425 × 80 × 80 35 125 0,16 1,56 110
«Стиль 500» 500 575 × 80 × 80 35 168 2 1.97 110
«СТИЛЬ ПЛЮС 350» 350 425 × 80 × 95 35 140 0,17 1,5 110
«СТИЛЬ ПЛЮС 500» 500 575 × 80 × 95 35 185 0,19 1,94 110
«РОЯЛ ТЕРМО» (Италия)
«Билинер InOX 500» 500 574 × 80 × 87 20 171 0.2 2,0 90
«Билинер 500» 500 574 × 80 × 87 20 171 0,2 2,0 90
«ТЕНРАД» (Германия)
«ТЕНРАД 350» 350 400 × 80 × 77 24 120 0.15 1,22 120
«ТЕНРАД 500» 500 550 × 80 × 77 24 161 0,22 1,44 120
«ГОРДИ» Китай
«ГОРДИ 350» 350 412 × 80 × 80 30 160 0.21 1,4 110
«ГОРДИ 500» 500 572 × 80 × 80 30 181 0,3 1,7 110
SIRA INDUSTRIE (Италия)
«Гладиатор 200» 200 275 × 80 × 80 30 90 0.1 0,65 110
«Гладиатор 350» 350 275 × 80 × 80 30 140 0,13 0,85 110
«Гладиатор 500» 500 423 × 80 × 80 30 185 0,42 0,6 110
ООО «Лтиз» (Украина)
Альтермо LRB 500 575 × 82 × 80 18 169 0.15 2,5 130
«Артермо Рио» 500 570 × 82 × 80 18 166 0,15 2 130
«Грандини» (Италия)

Радиаторы биметаллические Появились на строительном рынке относительно недавно, но уже успели стать более популярными, чем алюминиевые или чугунные радиаторы.Причиной такой популярности является набор отличных технических характеристик, которыми обладают биметаллические радиаторы.

Для расчета радиаторов отопления можно воспользоваться калькулятором расчета радиаторов отопления.

Типы и типы биметаллических радиаторов.

Биметаллическая батарея отопления из стальных труб, по сердцевине которых проходит горячая вода, а также алюминиевых панелей, которые нагревают воздушные массы в помещении. Алюминиевая оболочка сердечника способствует лучшему отводу тепла, кроме того, за счет использования алюминия вес биметаллической батареи уменьшается, что дополнительно сказывается на удобстве при монтаже батареи.

Биметаллические радиаторы отопления состоят из стальных труб, выполненных в форме сердечника, эти трубы выдерживают давление от 20 до 40 атм., а температура горячей воды, которая может проходить по ним, колеблется от 110, до 130°С

На сегодняшний день на прилавках магазинов имеются биметаллические батареи двух типов:

  • Полностью биметаллические радиаторы;
  • Полуметаллические радиаторы.

Радиаторы полностью биметаллические То есть состоящие на 100% из биметалла, это радиаторы, которые имеют стальной сердечник из труб, окруженный алюминиевой оболочкой.Отличаются повышенной прочностью. В основном этот тип радиаторов производят итальянские фирмы:

  • Общий стиль;
  • Роял Термо Билинер.

А также делают их российские производители — например, компания Сантехпром БМ.

Радиаторы полумотометаллические Отличаются своим устройством от полностью биметаллических тем, что из стали изготовлены только трубы, усиленные вертикальными каналами. При такой компоновке алюминий частично контактирует с водой.Эти биметаллические радиаторы имеют более высокую теплоотдачу, их стоимость ниже на 20 процентов, но они обладают меньшей прочностью.

Сделал их:

  • Отечественный производитель Рифар,
  • Китай — Горди,
  • Италия — Сира.

Подавляющая масса подобных радиаторов состоит из определенного количества секций. То есть изначально каждая из секций изготавливается полностью, а потом они соединяются ниппелями. Делается это в заводских условиях, общее количество секций четное.Помимо секционных, в продаже существовали также аккумуляторы из биметалла Такие аккумуляторы не лопнут, если даже давление достигнет ста атмосфер.

При выборе радиаторов необходимо изучить паспорт модели радиатора, которую вы хотите изучить. Далее рассмотрим подробнее, какие параметры там могут быть указаны.

Параметры биметаллических радиаторов.

Нагреватель. . Количество тепла, которое отдает радиатор при температуре воды +70°С, измеряется в ваттах.Средняя теплоотдача биметаллических батарей составляет от 170 до 190 Вт. Это достаточно высокий показатель. Передача тепла происходит как за счет нагрева воздуха, так и за счет особой конструкции радиаторов – за счет конвекции.

Давление . Давление, которое выдерживают биметаллические радиаторы, составляет от 16 до 35 атм. и зависит от модели и производителя. В случаях, когда система отопления централизованная, то нормативное давление не превышает 14 атмосфер, а в автономной системе около 10 атмосфер.Для того чтобы аккумулятор не протекал при повышении давления, производитель обычно указывает этот параметр с запасом.

Внутреннее расстояние. Так называется расстояние отступ от верхнего коллектора радиатора до нижнего. Стандартные значения межосевого расстояния составляют: 800, 500, 350, 300 и 200 мм. Однако часто более популярны радиаторы с расстоянием между осями коллектора 50, 35 и 20 см.

Предельная температура охлаждающей жидкости. Как правило, радиаторы из биметалла выдерживают температуру воды до 90°С, но не более.

Надежность и срок службы. Если рассматривать характеристики биметаллических радиаторов отопления, то 20 — это гарантированный срок службы практически любого биметаллического радиатора. Никакого обслуживания этот радиатор не потребует.

Простая установка. Секции биметаллических радиаторов абсолютно идентичны. Это позволяет устанавливать их как слева, так и справа от соответствующей трубы.В месте, где подходит патрубок, патрубок соединяется с радиатором. С противоположного конца монтируется заглушка, которая комплектуется краном Маевского (сбоку), а также еще одна заглушка (снизу).

Кроме указанных выше, также производятся радиаторы с патрубками, расположенными на нижней стороне. Он соединяет клапан с термостатом, контролирующим температуру воздуха в помещении. Патрубки, заглушки, а также кран Маевского входят в состав каждого биметаллического радиатора.Плюс предполагается наличие набора кронштейнов для установки батареи на стену.

Недостатки биметаллических радиаторов.

Самым ощутимым недостатком этих аккумуляторов можно назвать их высокую стоимость. Это относительно выше чугунных радиаторов.

Другим недостатком является также то, что при воздействии и воды, и воздуха одновременно стальные сердечники могут подвергаться коррозии. И это происходит, когда во время ремонта либо происходит авария с отопительной системы.Частый стальной сердечник может ржаветь ржавчиной от присутствия в воде антифриза, который можно добавлять в системы отопления небольших домов. В этих случаях от биметаллических секционных батарей следует отказаться — лучше приобрести целые, либо полностью алюминиевые радиаторы.

Также есть вариант радиаторов с медным сердечником и алюминиевым корпусом. Оксидная пленка на медных трубах достаточно прочная – защищает трубы от коррозии. Так же, как вариант, можно вместо медного сердечника использовать и нержавеющий.

Биметаллические радиаторы отопления: особенности, виды, как выбрать

5 (100%) Голосов: 3

Сегодня для отопления в доме используются различные типы радиаторов. Наибольшей популярностью пользуются биметаллические батареи, в которых объединены свойства стали и алюминия. В статье рассмотрим конструктивные особенности, плюсы и минусы таких батарей, а также ответим на вопрос: как выбрать биметаллический радиатор?

Биметаллические радиаторы отопления

Как устроены биметаллические радиаторы

Как уже было сказано, в основе аккумуляторов от Bimetal было два материала: сталь и алюминий.Внутренняя часть конструкции (трубы), по которой осуществляется процесс движения теплоносителя, обычно выполняется из нержавеющей стали (иногда из меди). Этот металл очень прочен и не поддается негативному воздействию агрессивной среды нагретого теплоносителя.

Узнать цену и купить отопительное оборудование и сопутствующие товары можно у вас. Пишите, звоните и приезжайте в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.

Внешняя сторона изготовлена ​​из алюминия и представляет собой кожух с оребрением.Алюминий отличается высокой теплопроводностью, максимально быстро замешивается и воздух в помещении начинает мгновенно прогреваться.

Устройство биметаллических радиаторов

Внутренняя и внешняя части каждой секции обедаются друг другом. Этот процесс выполняется под давлением или точечной сваркой. С помощью стальных ниппелей и термостойких прокладок, способных переносить максимальную температуру не более 200°С, секции собираются в батарею.

То, что в конструкции биметаллического радиатора присутствуют детали из стали, обусловлено рядом положительных характеристик, которыми обладает этот металл:

сталь
  • способна выдерживать перепады давления;
  • Сталь
  • отличается высокой устойчивостью к электрохимическому воздействию, при этом внутренние алюминиевые поверхности быстро ржавеют, в связи с этим срок службы невелик.

Однако, в свою очередь, алюминий характеризуется высокой тепловой инерцией. С одной стороны, это достоинство, а с другой стороны, своего рода недостаток.Алюминиевые поверхности очень быстро реагируют даже на минимальные изменения температуры. Благодаря этому свойству можно очень быстро регулировать температурные параметры отапливаемого помещения.

Благодаря высокой теплоотдаче алюминий потребляет меньше теплоносителя, при этом количество тепла, чем теплота, идентично тому, что поступает от чугунных радиаторов. Именно поэтому размеры биметаллических радиаторов отопления более компактны, а форма очень привлекательна.

Плюсы и минусы

Купив установку из биметалла, ваша система отопления будет обеспечена множеством положительных моментов:

  1. Прежде всего, это долгий срок службы.Благодаря высокому качеству конструкции, в которой сочетаются два хороших материала, такие радиаторы могут эффективно работать 30-50 лет.
  2. Прочность и надежность. Эти качества обеспечивает стальной сердечник, выдерживающий высокое рабочее давление и гидравлические удары.
  3. Биметаллические радиаторы отопления подходят для любой системы отопления, даже с некачественным теплоносителем.
  4. Высокая теплоотдача — еще одно немаловажное положительное качество. Благодаря тому, что внешний корпус выполнен из алюминия, тепло по комнате распространяется очень быстро.Стандартные модели, у которых расстояние между осями составляет 500 мм, имеют теплоотдачу до 190 Вт, что значительно больше, чем у радиаторов, выполненных только из одного металла.
  5. Благодаря встроенному можно контролировать и регулировать температуру нагрева.
  6. Внешне биметаллические батареи очень привлекательны. Различные цветовые и дизайнерские решения позволяют каждому подобрать радиатор на свой вкус.

Как мы видим, у биметаллических радиаторов большое количество преимуществ, которые определяют широкий спрос на такую ​​продукцию.Однако есть и недостатки, на которые нельзя не обратить внимание при выборе:

  1. Различные коэффициенты расширения стали и алюминия. В связи с этим после длительной эксплуатации в контуре отопления могут появиться шумы и экраны, а также будет ниже прочность конструкции.
  2. В процессе монтажа радиаторов к системе центрального отопления могут быстро забиваться теплопроводящие трубы. Это связано с тем, что они имеют небольшой диаметр.Учитывая эту особенность, лучше предупредить и установить фильтр грубой очистки.
  3. Высокая цена биметаллических радиаторов.

Разновидности биметаллических радиаторов

Радиаторы из биметалла бывают двух видов: монолитные и секционные.

Секционные, сооруженные из секций, каждая из которых внутри горизонтальных отрезков труб с двух сторон имеет разнонаправленную резьбу, через нее ввинчены соединительные ниппели с уплотнительными прокладками.

Именно такая конструкция и выполняет один из важнейших недостатков биметаллических аккумуляторов.Минус заключается в том, что на стыках очень часто появляются дефекты, например, от некачественной охлаждающей жидкости. В результате срок эксплуатации радиаторов сокращается.

Также в местах соединения секций могут наблюдаться протечки при высоких температурах. Во избежание таких неприятных моментов создана еще одна технология производства биметаллических радиаторов отопления. Суть его заключается в том, что изначально делается цельный сварной коллектор из стали, затем он помещается в специальную форму и под действием высокого давления поверх него заливается алюминий.Такие радиаторы называются монолитными.

Обе разновидности имеют свои преимущества и недостатки. О недостатках секционных нам уже рассказывали, но их преимущество в том, что при повреждении одной секции достаточно просто заменить ее. Но если пробой или протечка произойдут в монолитной конструкции, придется приобретать новый радиатор.

Проведем сравнительный анализ монолитных и секционных биметаллических радиаторов.

Стоимость монолитного радиатора выше, чем секционного, примерно на 20%.

Выбор биметаллических радиаторов отопления

Выбирая биметаллические батареи, следует обратить внимание на ряд критериев, от которых будет зависеть эффективность эксплуатации.

Дизайн

Как уже отмечалось, радиаторы бывают монолитные и секционные. Для того, чтобы подобрать наиболее оптимальный вариант для конкретной системы отопления, необходимо знать, какое рабочее давление в системе. Если он подвергается воздействию мощных гидроударов, лучше отдать предпочтение монолитным моделям.Во всех остальных случаях рекомендуется приобретать секционные, так как они намного дешевле.

Чтобы приобрести устройство более надежное, следует знать, что оно бывает двух видов. Первый вид выполнен из стального каркаса, другой снабжается только армированными стальными каналами, по которым движется теплоноситель.

Лучшей долговечностью и надежностью обладают аккумуляторы, относящиеся к первому типу. В таких конструкциях теплоноситель не контактирует с алюминиевым сплавом, вследствие чего риск коррозии минимален.

Основными признаками, характеризующими первый тип, являются вес и стоимость. Производят их такие фирмы: Роял Термо Билайнер, Глобал Стайл, Рифар (модель Монолит) и отечественная компания Сантехпром БМ.

Другой тип радиаторов называется полуцилиндрическими. Основные характеристики таких устройств: высокая теплоотдача и более низкая цена. Самые популярные устройства марок Gordi, Sira и Rifar, за исключением модели Monolit.

Расстояние до брони

Большинство выпускаемых моделей биметаллических радиаторов одинаково функциональны.Однако расстояние между осями в моделях разное. Стандартные расстояния между осями: 35 и 50 см.

Можно найти радиаторы, у которых зазор равен 20 см, эта длина считается минимальной. Аккумуляторы с таким расстоянием выпускают фирмы: Sira, Bilux и Rifar. Максимальное расстояние 80 см, такие модели есть у производителя Sira.

Материал изготовления

Важно, чтобы радиатор хорошо противостоял воздействию агрессивной среды в случае, если охлаждающая жидкость не качественная и содержит большое количество щелочи и кислоты.В основном это свойственно батареям в многоквартирных домах.

  1. Важно, чтобы внутренние каналы были из одного металла, желательно из нержавейки.
  2. Толщина стенки внутренней трубы должна быть 3-3,5 мм.
  3. Качество и эластичность прокладок играет очень важную роль. Именно они влияют на надежность соединений, поэтому обычно резиновые или силиконовые. Чтобы проверить качество уплотнительного кольца, достаточно согнуть его пальцами.Если прокладка жесткая и неэластичная, то это свидетельствует о ее низком качестве.
  4. Если секция секционная, то она должна быть обращена к ниппелю. Важно, чтобы они были изготовлены из качественной стали. О низком качестве этих деталей свидетельствует мягкость металла. Если он некачественный, то крючки для ключа точно будут боятся и в этом случае ниппель нужно будет подрезать шлифовальной машинкой и доставать его частями из отверстий секций.
  5. Ширина передней части края радиатора должна быть более 70 см.В случае, если этот показатель ниже, это отразится на передаче тепла радиатора в минус. Самое оптимальное соотношение размеров сечения в секции – 80*80 мм. С такими показателями теплоотдача точно будет высокой.
  6. Толщина выступающих ребер также свидетельствует о качестве. Этот показатель должен быть не ниже 1 мм.

Гарантия

Срок гарантии также говорит о качестве товара. Если производитель дает пожизненный срок службы всего 1-2 года, это означает, что вероятность того, что радиаторы будут работать с высоким КПД невелика, т.к. срок эксплуатации качественного изделия составляет 20-30 лет.

Технические характеристики

В технических характеристиках аккумуляторов указаны габариты. Высота радиаторов от 20 до 80 см. Чтобы подобрать радиатор нужного размера, необходимо учесть расстояние между основанием окна и полом и отнять от этого числа 20 см. Ширина находится в прямой зависимости от места установки устройства.

Еще одним важным показателем является рабочее давление, которое колеблется в пределах 15-35 атм.Для централизованных систем отопления лучше выбирать максимальные значения, для автономных.

Одним из важнейших и существенных критериев, влияющих на эффективность радиаторов, является — мощность. Этот показатель определяется исходя из мощности одной секции (указывается в техподдержке).

Расчет секций биметаллических батарей отопления

Для эффективного обогрева 1 м² площади необходимо 100 Вт тепловой энергии. Для расчета площади комнаты необходимо ширину умножить на длину.

N = S * 100 / p n — Количество секций радиатора, S — площадь помещения, м², P — удельная тепловая мощность одной секции.

Воспользуйтесь калькулятором расчета необходимого количества секций биметаллического радиатора.

Установка радиаторов отопления из биметалла

Установить батареи из биметалла необходимо в соответствии с указаниями, указанными в паспорте устройства.

Для того, чтобы подключить радиатор своими руками, надо учесть ряд факторов:

  • местом для батареи лучше выбрать середину окна;
  • установка
  • производится исключительно в горизонтальном положении;
  • от стены до батареи нужно выдерживать расстояние 3-5 см.Если расположить радиатор слишком близко к стене, то результатом будет неравномерное распределение тепла;
  • расстояние до подоконника должно быть 8-12 см, если меньше, то это негативно скажется на теплоотдаче батарей;
  • расстояние от пола до батареи — 10 см.

Монтаж всех элементов системы осуществляется в полиэтиленовую упаковку радиатора. Запрещено удалять этот пакет до завершения процесса установки.
Порядок производства монтажа биметаллических радиаторов отопления:

  • изначально необходимо сделать на стене разметку предполагаемого места, куда будут крепиться кронштейны;
  • то записываются скобки;
  • устанавливаются батареей;
  • далее к патрубкам необходимо подключить радиатор;
  • затем монтируется термостатический клапан или кран;
  • в верхней части батареи установлен воздушный клапан.

Производители

В настоящее время на рынке отопительного оборудования можно встретить большое количество различных моделей биметаллических радиаторов, выпускаемых как российскими, так и зарубежными производителями. Рассмотрим основные характеристики самых популярных моделей.

Модель Расстояние между осями, мм Размер секции: Ширина * Высота * Глубина (мм) Максимальное рабочее давление, бар Секция тепловой мощности, Вт
Рифар (Россия)
Рифар Форза 350. 350 415*90*80 20 136
Рифар Форза 500 500 570*100*80 20 202
Рифар Монолит 350. 350 415*100*80 100 136
Рифар Монолит 500. 500 577*100*80 100 194
Global Radiatori (Италия)
Стиль 350. 350 425*80*80 35 125
Стиль 500. 500 575*80*80 35 168
Стиль Плюс 350. 350 425*80*95 35 140
Стиль Плюс 500. 500 575*80*95 35 185
ROYAL THERMO (Италия)
Билайнер InOx 500. 500 574*80*87 20 171
Билайнер 500. 500 574*80*87 20 171
ТЕНРАД (Германия)
ТЕНРАД 350. 350 400*80*77 24 120
ТЕНРАД 500. 500 550*80*77 24 161
ГОРДИ (Китай)
ГОРДИ 350. 350 412*80*80 30 460
ГОРДИ 500. 500 572*80*80 30 181
Сира Индустри (Италия)
Гладиатор 200. 200 275*80*80 30 90
Гладиатор 350. 350 275*80*80 30 140
Гладиатор 500. 500 423*80*80 30 185
Лтиз (Украина)
Альтермо ЛРБ 500 575*82*80 18 169
Альтермо Рио 500. 500 570*82*80 18 166
Грандини (Италия)
Грандини 350. 350 430*80*82 16 130
Грандини 500. 500 580*80*80 16 167

Таким образом, качественные биметаллические радиаторы отопления способны эффективно работать в течение длительного периода времени.

AKFA ПРЕДСТАВЛЯЕТ НОВУЮ ЛИНЕЙКУ ПРОДУКЦИИ

Акфа Групп
19 МАРТА 2020 ГОДА
В Hyatt Regency Tashkent компания AKFA представила новинки биметаллических, алюминиевых и стальных секционных радиаторов отопления.

В Hyatt Regency Tashkent компания AKFA представила новинки биметаллических, алюминиевых и стальных секционных радиаторов отопления. 14 марта в отеле Hyatt Regency Tashkent состоялась презентация новинок линейки радиаторов отопления AKFA. В презентации приняли участие представители строительных компаний, партнеры компании и специалисты. Публике были представлены две новинки из линейки секционных радиаторов – биметаллический секционный радиатор Castello и алюминиевый секционный радиатор премиум-класса Caliente.Также гости ознакомились с новинкой для узбекского рынка – стальным панельным радиатором торговой марки LiderLine. В продолжение мероприятия гостям и партнерам рассказали о преимуществах новинок, затем последовал интенсивный обмен вопросами и ответами. Мероприятие завершилось розыгрышем, где победители были награждены памятными призами.

В чем изюминка представленных новинок?

Caliente, что в переводе с испанского означает «горячий, горячий», создан для того, чтобы рядом с ним всегда было тепло, даже в холодные зимние дни.Это алюминиевый секционный радиатор премиум-класса, который отличается высокой теплоотдачей (200 Вт), антикоррозийным покрытием, улучшенным дизайном и улучшенными конвекционными свойствами. Глубина секции составляет 100 мм, что делает ее идеальной для индивидуального отопления. Радиаторы Caliente удовлетворят даже самых требовательных клиентов, которые ценят надежность, комфорт и долговечность. Алюминиевые секционные радиаторы позволяют отапливать помещения практически любых размеров, и это ощутимое преимущество при установке в частных домах и коттеджах.

Выбирая радиатор отопления, потребитель должен быть уверен в его надежности и долговечности, ведь батарея устанавливается не на один год. Поэтому важно знать, что однажды она не потечет и не испортит пол и мебель.

Алюминиевые радиаторы считаются самыми эффективными из-за высокой теплопроводности алюминия, который быстрее нагревается и отдает больше тепла.А использование для отопления домов сразу двух видов тепла – конвекционного и радиационного – значительно снижает энергозатраты. Еще один новичок хорошо зарекомендовавшей себя линейки биметаллических секционных радиаторов от AKFA – Castello, название которого можно перевести с итальянского как «замок, крепкий, надежный». В данном случае можно с уверенностью сказать, что его название полностью себя оправдывает. Он может выдерживать высокое рабочее давление до 30 бар, что делает его идеальным для систем центрального отопления. Срок службы таких радиаторов около 20-30 лет, внутренние трубы Кастелло выполнены из стали, а внешние из алюминия, все стыки герметизированы.Трубы имеют гладкую внутреннюю поверхность, благодаря чему песок и окалина, циркулирующие в трубопроводе, не застревают в них. Но главным достоинством биметаллических радиаторов можно назвать устойчивость к высокому давлению. Также у моделей «Авангард» и «Классик» появился новый цвет — Черный 9005, в дополнение к уже существующим цветам Серый 810 и Шоколад 840. Это позволит реализовать новые дизайнерские решения в интерьере, где новый черный радиатор станет не только средство обогрева помещения, но и дизайнерская изюминка.

Стальные панельные радиаторы Liderline предназначены для автономной системы отопления и отличаются широкой размерной линейкой. Вы можете заказать радиаторы высотой от 30 до 60 см и длиной от 40 до 200 см. Уже сейчас вы можете убедиться, что в холодную погоду семья сможет наслаждаться теплом, комфортом и красотой благодаря оптимальным радиаторам.

Назад к новостям

конструктивных особенностей тонкопанельных батарей, преимущества и недостатки вертикальных стеновых типов, а также пластинчатых моделей из стали. Как выбрать радиаторы плоского типа

1.
2.
3.
4.

При обустройстве собственного дома многие его владельцы сталкиваются с проблемой выбора радиатора для отопительных конструкций.Достаточно хорошим вариантом являются стальные радиаторы, технические характеристики которых впечатляют. Информация о технических характеристиках отопительных приборов помогает определиться с решением, а точнее:

  • рабочие и опрессовочные;
  • температура охлаждающей жидкости;
  • других параметров, влияющих на работу той или иной модели.
   Эта информация вполне понятна каждому потребителю. В данной статье рассказывается о том, какие стальные радиаторы имеют технические характеристики стали.

Отопительные батареи из стали бывают двух типов:

 Радиаторы стальные панельные типа

   Особенности устройств типа стальных панельных радиаторов отопления заключаются в том, что они сочетают в себе свойства конвектора и батареи. Обычно их выпускают в виде прямоугольных панелей разной толщины и размеров. На фото вы можете увидеть, как они выглядят.

Конструкция стальных панельных радиаторов проста:

  • Основой устройства является панель, состоящая из двух стальных профилированных листов, которые соединяются по периметру сварным швом.Внутри методом штамповки формируют из стальных вертикально расположенных удлиненных швеллеров. По ним в процессе нагрева циркулирует горячий теплоноситель;
  • U-образные ребра
  • приварены к панелям сзади, что обеспечивает более эффективную теплопередачу. Изготавливается этот элемент для конвективного обогрева помещения из холоднокатаной стали, только более тонкой;
  • конструкция одного устройства может состоять из трех описанных выше панелей. В случае соединения нескольких панелей в единую систему производители прикрывают их боковыми крышками;
  • Панельный радиатор отопления из стали
  • может иметь различные размеры.Большинство моделей на внутреннем рынке имеют высоту от 300 до 900 миллиметров и ширину от 400 до 3000 миллиметров. Глубина устройства панели зависит от количества стальных панелей и может достигать 170 миллиметров.

По способу подключения панельные радиаторы бывают:
  • с боковым подключением;
  • с нижним подключением;
  • с универсальным подключением.
   По стоимости самыми дорогими являются модели с нижним вариантом подключения, так как в них часто встроен термостат.В случае, когда в устройстве нет встроенного термостата, его подключение осуществляется с помощью специального термостатического вентиля.

Панельные стальные радиаторы имеют технические характеристики в зависимости от модели:

 Радиаторы отопления стальные трубчатого типа

   Данный тип радиаторов отопления из стали устанавливается значительно реже панельных приборов. Причина меньшей популярности – высокая стоимость трубчатых устройств. Конструктивное решение таких радиаторов отопления представляет собой ряд вертикальных или горизонтальных стальных труб, которые соединяются с коллекторами.В результате обогреватель быстро нагревается и остывает, а его работой управляет автоматический регулятор.

   Дизайн трубчатых радиаторов очень привлекателен, часто они выполнены в виде предметов интерьера, как на фото. Имеют следующие параметры: высота 190 – 3000 миллиметров, глубина не более 225 миллиметров, длина не ограничена.

   Специалисты рекомендуют: если вы устанавливаете под окном стальные радиаторы отопления трубчатого типа, следите за тем, чтобы их длина составляла не менее 75% ширины оконного проема.

Такие устройства имеют следующие параметры:

  • рабочее давление не выше 12 атмосфер;
  • испытание давлением до 25 атмосфер;
  • максимальная температура теплоносителя 120°С.
   Поскольку трубчатые устройства выдерживают сильные гидроудары, они считаются идеальным решением для установки в квартирах многоэтажных домов.

  Плоские стальные радиаторы: технические характеристики

   Стальные плоские радиаторы отопления сегодня являются самым популярным прибором в Европе.Его широкое распространение обусловлено компактностью. Кроме того, они адаптированы к автоматизированным системам отопления, а технические характеристики стальных радиаторов просто поражают.
   Радиаторы стальные пластинчатые бывают однорядными, двухрядными и трехрядными. Кроме того, они снабжены конвекционными ребрами.
   Технические данные: максимальное давление до 10 бар, температура до 140°С. Плоский стальной радиатор устанавливается как в однотрубной, так и в двухтрубной схеме.

Для производства плоских стальных радиаторов производители используют холоднокатаную сталь, которая отличается прочностью и устойчивостью к коррозии.Смотрите также: «».

  Преимущества и недостатки радиаторов из нержавеющей стали

При сравнении эксплуатационных характеристик стальных батарей с приборами из других материалов радиаторы отопления из нержавеющей стали имеют ряд преимуществ:
  • благодаря простоте конструктивного решения имеют длительный срок службы. Качественные нагревательные приборы изготавливаются из толстой стали (1,2-1,5 миллиметра), что положительно сказывается на их прочности;
  • наличие различных вариантов значительно облегчает монтаж стальных радиаторов своими силами.На сайте известных производителей всегда есть инструкция, четко и подробно объясняющая, как подключить прибор при разных схемах оформления отопления;
  • Дизайн радиаторов
  • из стали делает их одним из достойных компонентов интерьера квартиры. Смотрите также: «».

К недостаткам относятся:
  • неустойчивость к коррозионным процессам, так как стальные радиаторы плохо переносят влагу, и если оставить их без теплоносителя всего на пару недель, скорость коррозии сильно возрастает;
  • сварные швы
  • очень чувствительны к гидравлическим ударам;
  • лакокрасочное покрытие некоторых устройств очень нестабильно.
   Перед их покупкой необходимо произвести расчет стальных радиаторов для отопления, и тогда будет обеспечен эффективный обогрев помещения.

Видео о технических характеристиках стальных радиаторов:

Современный человек воспринимает батареи не только как функциональный предмет, необходимый в холодное время года, но и как полноценный элемент общей концепции дизайна интерьера. С его помощью можно интересно обыграть пространство и придать комнате очень оригинальный вид.Отличное решение для реализации творческого замысла – плоские радиаторы отопления.

Наибольшим спросом до сих пор пользуются водяные приборы при обустройстве систем отопления. И, конечно же, чем шире площадь поверхности нагрева, тем выше КПД батареи. Поэтому так популярны плоские или панельные радиаторы. Они сочетают в себе эффективность работы, практичность и возможность легко вписаться в небольшое помещение.

Для их изготовления используется холоднокатаный стальной лист, что гарантирует прочность изделия, надежность и долговечность.Покупатели предпочитают плоские стальные радиаторы из-за следующих особенностей:

  • Передняя панель может быть гладкой или ребристой.
  • Процесс потребляет небольшое количество воды. Благодаря этому регулирование теплоотдачи с помощью термоголовок осуществляется легко и быстро.
  • Отлично работают в системах с принудительной циркуляцией, но могут применяться и в комплексах с естественным током теплоносителя.
  • Нижнее и боковое подключение.
  • Радиаторы отопления как элемент декора имеют лаконичные формы, строгий дизайн, реже — с яркими цветными вставками.

Принцип работы такой же, как у трубчатых или секционных типов: между двумя листами металла по трубопроводу с небольшим зазором циркулирует теплоноситель, обычно вода. Если вместо коммуникаций проложен нагревательный элемент, то это уже электрические плоские радиаторы.

Не рекомендуется устанавливать данный тип радиаторов во влажных помещениях. Кроме того, производители указывают рабочее давление не более 10 атмосфер, температура теплоносителя до +110°С.Соответственно нежелательно устанавливать такие устройства в централизованную систему отопления.

Самое главное преимущество плоских радиаторов – компактность. Они прекрасно подходят под узкие подоконники, при панорамном остеклении их можно установить на стену рядом с окном. Стандартные размеры:

  • высота: от 30 см до 3 м;
  • ширина: от 40 до 90 см;
  • глубина: от 6 до 17 см.

Эти параметры зависят от количества стальных нагревательных пластин.Однопанельные, обозначаемые маркировкой 10 или 11, считаются самыми компактными. Их толщина составляет всего 6 см. Двухстекольные с маркировкой 20, 21 и 22 увеличивают мощность на 30%, но их размер до 13 см. Трехстекольные с обозначением 33 имеют толщину 15-17 см, теплоотдача увеличивается всего на 15%, так как тепло частично отражается от лобовых плит, соответственно тратится впустую. Пропорционально габаритам увеличивается вес изделия и стоимость радиатора плоского типа.

Такие батареи отопления, как правило, имеют 4 патрубка для бокового и нижнего подключения, установку клапана выпуска воздуха и заглушки.Подключение осуществляется по стандартным схемам.

Обзор плоских батарей отопления

Немецкий производитель панельных радиаторов Kermi с 2011 года осуществляет прямые поставки своего оборудования на рынок России. Продукция быстро завоевала лидирующие позиции благодаря качеству, функциональности и длительному сроку службы. Гарантия на радиатор — не менее 10 лет. Для наших систем отопления — очень высокий показатель.

Плоские нагреватели Kermi выпускаются с рифленой или гладкой лицевой поверхностью, имеют двухслойный метод цветного катафореза, легко очищаются от пыли благодаря съемным верхней и боковым решеткам.Производитель заявил об использовании энергосберегающей технологии ThermX2, благодаря которой время нагрева сокращается на 25%. Это связано с запатентованным принципом последовательной обвязки: сначала нагревается передняя панель, задняя используется как отражатель. Он начинает функционировать только тогда, когда мощность достигает своего максимума.

В линейку входят серии Profil с профилированной лицевой поверхностью и Plan с гладкой лицевой стороной. В каждом из них есть разновидности:

  • ThermX2 — вентильные радиаторы.То есть на заводе регулирующие клапаны устанавливаются в соответствии с пропускной способностью.
  • ThermX2 Kompakt — компактные плоские радиаторы. Универсальный, предназначен для работы при низких температурах. Глубина монтажа не превышает 6,4 см.
  • Компакт Гигиена — гигиенические радиаторы с двухслойным лакированием идеально подходят для больниц, выдерживают мытье дезинфицирующими растворами, легко чистятся благодаря открытой форме.


По отзывам, радиаторы для отопления Kermi хоть и дорогие, но эффективны в автономных системах отопления, почти не требуют обслуживания.

«Установили двухпанельные плоские радиаторы Kermi в помещении со встроенным термоклапаном. Быстро нагревается, легко регулировать температуру и стравливать воздух. Нигде не подтекает, не капает даже после регулировки форсунок. Входной и выходной патрубки спрятаны под радиатором и не торчат в стороны, поэтому трубы сразу уходят в стену, не портят вид.

Алексей Беспалов, г. Вологда.

Немецкий производитель Zehnder с 2003 года поставляет в Россию плоские стальные радиаторы электрического и водяного типа.Они выполнены из нетрадиционных материалов, бывают необычных форм, размеров: в виде панно или зеркал с принтом, росписью, декоративной поверхностью под дерево или камень. В модельном ряду представлены как горизонтальные, так и вертикальные устройства с радиусным или угловым исполнением. Устанавливаются в закрытых и открытых системах отопления.

Комплектующие радиаторов плоского исполнения включают грунтовку и порошковое покрытие термостойким составом, сварные крепления, хромированный или окрашенный воздухоотводчик ½ дюйма и внутреннюю резьбу для термостатов.Доступны в сериях:

  • Nova и Radiapaneel прекрасно вписываются в интерьер. Есть одно- и двухрядные модели, некоторые комплектуются конвекционными пластинами для улучшения теплоотдачи. Колеруется в 700 цветов по RAL. К симметричным коллекторам привариваются плоскоовальные трубы с зазором 1 мм, благодаря чему швы практически незаметны.
  • Plano и P25 представляют собой сварные листы из стали: лицевая часть выполнена из гладкой толщиной 2, тыльная сторона выполнена из профилированной или гладкой 1,25 мм. Отличаются спокойным дизайном, отличными гигиеническими характеристиками, оснащены конвекционными ламелями, размерный ряд широк.Формы: прямые, угловые и изогнутые. Возможно подключение термостата.
  • Nova Mirror представляет собой плоский радиатор со встроенным зеркалом и небольшой монтажной глубиной. Подходит для узких пространств, прост в эксплуатации и обслуживании. Имеет нижнее подключение, покрытие эмалью любого оттенка из каталога, рабочее давление до 4,5 атмосфер.

Цена дизайнерских радиаторов Zehnder зависит от модели, размера и дополнительных опций. По отзывам, плоские устройства для отопления Цендер отличаются богатой палитрой, огромным количеством вариаций и дизайнов.

«Приобрели в студии радиаторы отопления Zender Plano из-за их внешнего вида и цвета. В магазине консультанты рассчитывали на объем помещения, площадь и так далее. Но в итоге либо они ошиблись, либо у нас что-то не так с регулировкой, поэтому мы не можем в полной мере ощутить тепловой эффект. Выкидывать жалко, а деньги бешеные, выглядит красиво. Очевидно, что мы должны брать власть с запасом.

Ирина Лима, Санкт-Петербург.

Известный концерн Buderus запустил серию плоскопанельных радиаторов из стали Логатренд К-Профиль (с боковым подключением) и ВК-Профиль (с нижним подключением).Отличаются надежными сварными швами, выполняемыми под давлением, хорошей теплоотдачей, оснащены встроенными термовентиляторами для одно- и двухтрубных систем. Крепятся на стену с помощью системы Buderus Montage System, которая универсальна для всего оборудования от Buderus, подводка незаметна глазу. Радиатор отопления окрашен высокотемпературной порошковой краской.

Плоский радиатор Logatrend K-Profil и VK-Profil имеет следующие размеры:

  • Длина: от 40 см до 3 м.
  • Высота: от 30 до 90 см.
  • Глубина: до 15 см.

Выпускается 4-х типов: 11, 21, 22, 23 и 33. Все приборы для отопления прошли Российскую сертификацию, гарантийный срок не менее 5 лет.

Отопительные приборы постоянно совершенствуются. Разработаны новые модели и виды, которые более эффективно обогревают помещение и могут быть использованы в современном интерьере. Стандартные чугунные радиаторы для отопления сегодня встречаются реже. На смену им пришли другие металлические нагреватели.Технические характеристики и внешний вид этих устройств выгодно выделяют их среди стандартных аккумуляторов.

Сегодня на рынке отопительного оборудования ассортимент металлических батарей очень разнообразен. Благодаря этому вы без труда подберете вариант, идеально подходящий по всем параметрам и пожеланиям. Но чтобы знать, какой радиатор выбрать, надо уметь разбираться в видах этих устройств, знать их достоинства и недостатки. Следует отметить, что перед тем, как металлические радиаторы отопления купить, необходимо определиться с типом и техническими характеристиками устройства.

В зависимости от материала выделяют стальные, чугунные, алюминиевые и биметаллические радиаторы. Остановимся на каждом из этих видов подробнее.

Стальные батареи

Строительное оборудование состоит из двух металлических листов, сваренных между собой. Используется для производства высокопрочной марки стали. Такие металлические батареи отопления очень эффективны и подходят для разных режимов работы. Они широко используются как в городских квартирах с централизованным теплоснабжением, так и в частном секторе в автономных системах отопления.Многие известные торговые марки изготавливаются из холоднокатаной стали толщиной от 1,25 до 1,75 мм. Это позволяет добиться высокой прочности готового изделия.

Такие металлические радиаторы могут быть секционными, панельными и трубчатыми.   Секционные отличаются повышенной прочностью. Идеально подходит для систем с высоким рабочим давлением теплоносителя. Ведь такой радиатор выдерживает давление от 10 до 16 атмосфер. Внешне стальной радиатор чем-то напоминает советские чугунные обогреватели.Правда характеризуется более высокой надежностью, практичностью и долговечностью.

Конструкция секционного устройства состоит из нескольких секций, сваренных между собой. Используется точечная сварка. Следует отметить, что технологически это достаточно сложный процесс. Поэтому на такие металлические радиаторы цена намного выше, чем на другие виды стальных батарей.

Панельные изделия сочетают в себе характеристики конвекторов и радиаторов. Эти батареи выполнены в виде панелей.

Плоские металлические радиаторы отличаются простотой конструкции.

Панель состоит из двух металлических пластин с рельефными выступами, которые изготавливаются методом штамповки. Теплоноситель циркулирует по вертикально расположенным каналам.

В зависимости от количества панелей радиаторы бывают следующих типов: 33, 22 и 11. Панельные стальные радиаторы типа 22 идеально подходят для небольших жилых помещений. Эти типы отличаются количеством панелей. Но следует отметить, что стальные радиаторы типа 22 для отопления выше, чем типа 11.Так как стоимость батареи зависит от количества панелей.

Трубчатые инструменты очень дороги. И из-за этого они используются гораздо реже. Состоят из горизонтальных и вертикальных рядов труб, соединенных коллекторами. Отличаются высокой теплоотдачей. Оборудование очень быстро нагревается. Дизайн может быть самым разным.

Все модели стальных нагревателей имеют следующие преимущества:


Для стальных радиаторов отзывы в основном положительные. Но некоторые пользователи выделяют ряд минусов.К ним относятся склонность к коррозии, чувствительность сварных швов к гидравлическим ударам. Качество лакокрасочного покрытия зависит от производителя. Есть модели, которые могут прослужить десятки лет. А есть устройства, покрытие которых быстро разрушается.

При покупке таких батарей необходимо учитывать, что мощность стальных радиаторов для отопления следует выбирать исходя из площади помещения, количества окон, наружных стен, наличия стеклопакетов и проведена шумоизоляция.Для расчета количества тепла, необходимого для конкретного помещения, необходимо мощность радиатора умножить на площадь отапливаемого помещения.

Так как стальные радиаторы бывают разной мощности, таблица теплоемкости поможет потребителю сделать правильный выбор. Эта таблица отличается для каждого производителя.  Конечно, данные в нем не сильно отличаются, но все же есть некоторые расхождения.

Из разных стран, производящих стальные радиаторы, Турция занимает одно из лидирующих мест по производству устройств с оптимальным соотношением цены и качества.Здесь необходимо выделить компанию Radiatori. Продукция этой компании соответствует европейским стандартам. Продукция проходит жесткий тест на герметичность. Поэтому высокое качество и надежность гарантируются. О турецких радиаторах отопления стальные отзывы пользователей сводятся к следующему: высокое качество, отличный дизайн и доступная цена.

Медные радиаторы

По степени теплопроводности и теплоотдачи лидируют медные радиаторы отопления. В дополнение к преимуществам данного типа нагревателей можно отметить:


Недостаток таких аккумуляторов один – цена на медные радиаторы достаточно высока.Что несколько ограничивает широкое применение техники этого типа. Но те домовладельцы, которые уже установили такие батареи, не жалеют о своем выборе.

На отечественном рынке наиболее популярны: Roca, Konner, Emet и Nova. Также очень популярны аккумуляторы чешского типа Viadrus. Продукция отличается достаточно демократичной ценой и высоким качеством.

Алюминиевые батареи

По теплоотдаче, массе и конструкции алюминиевые батареи превосходят изделия из стали и чугуна.Правда снаряжение из этого материала имеет ряд отрицательных характеристик:


В России есть несколько компаний, производящих алюминиевые радиаторы. Необходимо выделить завод Ancor и компанию Rifar. Помимо отечественных моделей, на рынке присутствует и импортная продукция. Самыми качественными считаются утеплители из Италии и Венгрии.

На вопрос, какой фирмы выбрать алюминиевые радиаторы, однозначного ответа нет. Все зависит от предпочтений потребителя и размера бюджета.Отечественные модели дешевле импортных, но по качественным характеристикам могут немного уступать известным зарубежным брендам.

Биметаллические батареи

Наиболее практичным вариантом обогрева квартир в многоэтажных домах являются биметаллические батареи. Они изготовлены из алюминия и стали. Алюминиевые ребра обеспечивают высокую теплопередачу. Стальной сердечник — хорошая прочность конструкции.

Биметаллическая батарея

обладает повышенной устойчивостью к гидравлическим ударам и агрессивным средам.

Выдерживает давление до 37 атмосфер. Монтаж простой, особо не отличается от монтажа чугунного или алюминиевого аналога. Внешне биметаллические ТЭНы очень похожи на алюминиевые, но весят на 60% больше.

Если бюджет ограничен, лучше остановить выбор на полностью металлическом изделии. Так как на нагрев батареи цена металла намного демократичнее. Самые дешевые биметаллические радиаторы представлены производителями из России и Китая.Китайские товары самые дешевые, но низкого качества. Среди производителей качественных биметаллических устройств можно назвать итальянскую компанию Sira and Global.

Прекрасно впишется в любой интерьер. Очень компактный. Нагреватели подходят для всех систем отопления. Многие модели оснащены термостатом. Что позволяет регулировать температуру нагрева. Срок службы таких аккумуляторов большой, но при работе с некачественным теплоносителем значительно сокращается.

Какой металлический радиатор выбрать?

Выбор обогревателя зависит в первую очередь от того, что планируется отапливать.Если это городская квартира в многоэтажке с централизованным отоплением, то предпочтение лучше отдать биметаллическим радиаторам. С точки зрения эстетики, безопасности эксплуатации и теплоотдачи это будет самое оптимальное решение. Но если бюджет ограничен, то можно приобрести стальные радиаторы для отопления помещений. Прочность такого устройства такая же, как и у биметаллического.

Для частного сектора, где отопление осуществляется через автономную систему, больше подходит.Теплоотдача у них отличная. И цена низкая. Температуру и давление можно регулировать.

Огромное разнообразие обогревателей, которые присутствуют на современном рынке отопительного оборудования, часто ставит потребителей в тупик. Ведь вопрос, какой из них лучше, мучает именно тогда, когда глаза разбегаются. В этой статье разберемся с радиаторами отопления — «плоскими». Почему эта тема так интересна сейчас? Судите сами.

  • Во-первых, плоская конструкция обогревателя – это увеличение свободного пространства в помещении.Соответственно появляется возможность установить подоконник меньшего размера.
  • Во-вторых, уменьшает плоскость сбора пыли.
  • В-третьих, это необычный и привлекательный внешний вид.

Но тогда возникает вопрос: а как же теплоотдача? Не секрет, что этот показатель во многом зависит от размера батареи отопления. Правильно, скорость теплоотдачи снижается, но не зря же производители выпускают эти устройства, а значит есть какая-то хитрость, что мощность радиатора поддерживает в нужном размере.Со всеми этими вопросами мы и разберемся здесь.

Что такое плоские радиаторы отопления

Начать разговор о плоских радиаторах следует с их размеров по глубине. Нет точного показателя, который указывал бы на тонкость прибора. В основном это определяется на глаз. Например, за стандарт можно взять чугунный радиатор – это распространенная конструкция. Все, что будет меньше его глубины вдвое, можно и отнести к плоским радиаторам.

Если делать обзор всех существующих моделей, то под этот стандарт подходят только стальные панельные батареи.Мы рассмотрим их. Почему так получается, что панельные конструкции имеют небольшую толщину? Все дело в технологии их изготовления.

Это устройства из стальных кованых листов. Форма основана на одном листе с достаточно большой площадью проникновения. То есть это не секционная конструкция, а плоская на всю площадь самого нагревателя. Именно это достигается повышением тепловых характеристик. Но при этом глубина каждой панели не очень большая, соответственно и объем используемого в системе отопления теплоносителя в самом плоском радиаторе будет небольшим.У такого соотношения есть несомненный плюс – малый расход топлива на подогрев охлаждающей жидкости. То есть эти две величины прямо пропорциональны соотношению.

  Разряженная батарея

Производители пошли еще дальше. На устройствах с чисто панельной формой останавливаться не стали, так как, как было сказано выше, такая форма имеет пониженную мощность. Для увеличения этого показателя в саму конструкцию были внесены дополнения в виде системы ребер, так называемых конвекционных ребер. Они приварены по всей площади батареи методом точечной сварки.Основная форма ребер трапециевидная.

Типы плоских радиаторов

Классификация плоских радиаторов всех производителей одинакова. Их пять типов: 10, 11, 12, 22 и 33. Чем они отличаются друг от друга?

  • Тип 10 — это просто штампованная панель без излишеств. Если говорить о категории «самые тонкие радиаторы», то этот тип является основой этой категории. Тоньше на рынке вы не найдете. Рассмотрим на примере радиаторов «Керми».Так тип 10 имеет глубину 46 мм.
  • Тип 11 представляет собой одинарную панель с однослойной системой оребрения. Глубина этой модели составляет 59 мм. Спокойный и его можно отнести к категории «плоских».
  • Тип 12 – это две панели, между которыми установлены конвекционные ребра. Его толщина составляет 64 мм.
  • Тип 22 представляет собой конструкцию, состоящую из двух панелей и двух систем ребер, расположенных между плоскостями панели. Глубина — 102 мм.
  • Тип 33 состоят из трех панелей. Между первыми двумя находится два слоя ребер, между вторым и третьим по одному слою.Глубина 157 мм.

У других производителей размер глубины может варьироваться в тех же пределах с небольшими отклонениями в ту или иную сторону. Отклонения незначительны, поэтому за основу нашего анализа можно взять размеры радиаторов отопления Kermi.

Внимание! Все типы стальных панельных радиаторов, кроме типа 10, снабжены защитными боковыми стенками и верхней решеткой. Это улучшает внешний вид устройства, но увеличивает его стоимость. И еще, ребра конвекции — это настоящий сборник пыли, который очень сложно чистить.

А теперь выберем из этого типа те отопительные приборы, которые могут перейти в разряд «квартирных». Начнем с того, что глубина железного радиатора ФМ-140 составляет 140 мм. От этого и будем отталкиваться.

Можно сразу определить, что первые три типа, а именно 10, 11 и 12, тонкие. А вот 22 и 33 в эту категорию не входят. То есть получается, что не все панельные радиаторы отопления из стали можно считать плоскими.

  Тип 12

  • В связи с тем, что плоские радиаторы вмещают небольшое количество теплоносителя, их не рекомендуется устанавливать в системах с естественной циркуляцией горячей воды.Для них лучший вариант – отопление с принудительной циркуляцией, где установлен насос.
  • А раз эта система принудительная, значит, она должна быть закрытой, где установлен мембранный расширительный бак.
  • Часто не рекомендуется сливать теплоноситель из системы отопления. При наполнении им пресной воды в сеть попадает кислород, что негативно сказывается на металлопродукции. И хотя производители предприняли защитные меры, кислород все же оказывает негативное воздействие.
  • Устанавливать самые тонкие радиаторы во влажных помещениях не стоит. Это увеличивает риск коррозии металла.

Не забудьте оценить статью.

Рейтинг: 2 723

Чугунные батареи неуловимо напоминают о советских временах и типичном дизайне практически каждой квартиры. Однако на современном рынке отопительных приборов есть приятная альтернатива знакомым с детства «гармошкам» – плоские старомодные, которые весят намного меньше и выглядят привлекательно благодаря особой конструкции.Из-за специальной фурнитуры в таком оборудовании стыки между самой конструкцией и незаметны.

Для создания стальных плоских батарей отопления берутся две сварные плиты, соединенные сваркой, выполненные обычной штамповкой. Между ними остается некое пространство, называемое «руслом», куда он впоследствии попадает. Также конструкция оснащена специальными соединениями, к которым при монтаже подключаются ТЭНы.

Дополнительным элементом внешнего вида плоских батарей могут быть ребра, увеличивающие конвекционную способность и теплоотдачу примерно на 60%.Однако из-за лишней площади такие типы плоских радиаторов будут собирать пыль, поэтому их предпочтительно устанавливать в помещениях со строгими санитарными условиями.

Устройство плоское аккумуляторное

В классификации плоского типа старого образца используются цифры, имеющие свои значения. Первая цифра в описании соответствует количеству имеющихся пластин, а вторая — количеству элементов с конвекционными ребрами.

Если указано 10, то это одна пластина, не имеющая ребер; 11 — одна пластина с ребром; 21 — две пластины, причем на одной из них есть ребро; 33 — три пластины, все три — армированные специальной кромкой.Сбоку плоские радиаторы для отопления зарешечены, сверху все выкрашено в белый цвет.

Таблица классификации типов радиаторов

В самом обычном комплекте поставки изделий должен быть крепеж, предназначенный для установки на кирпичные стены. Для других типов монтажных поверхностей вам нужно будет поискать в хозяйственных магазинах отдельно. Кроме того, стальные обогреватели обычно имеют четыре трубы для подключения к системе. Пластины батареи присоединяются либо непосредственно к стояку, либо закрепляются с участием специальной арматуры.

В специализированных магазинах также есть плоские батареи со встроенным комплектом для подключения термостатического клапана. Этот термостатический вкладыш используется для контроля скорости воды внутри батареи.

Стандартное расположение этой надстройки – правая сторона, хотя по специальному заказу производитель имеет возможность «развернуть» деталь в зеркальном отражении для удобства клиента.

Чтобы сделать помещение более эстетичным, можно остановить свой выбор на узких горизонтальных радиаторах многих производителей.Они оснащены разъемами для подключения к системе отопления посередине и могут иметь клапанную вставку. При наличии встроенного комплекта такие вещи можно подключить к системе отопления через нижнюю часть, предварительно спрятав трубы в стене.

Одним из важнейших критериев выбора плоских радиаторов отопления для отделки и обогрева помещений является дизайн помещения, тип системы отопления дома и стоимость полного комплекта для монтажа прибора.

Самая распространенная и банальная – это конструкции, при которых трубы либо идут вдоль стены, либо тщательно в ней прячутся.Для него создали плоскую батарею отопления, оснащенную конструкцией бокового подключения. плоские батареи могут быть разными. Если трубы отопления проходят через пол, то необходимо выбирать батарею с подключением снизу.

Соединение пола и стены

Как правильно поставить нагревательный элемент

Для систем отопления, работающих по принципу теплоносителя по трубам с участием насосов, берутся тонкие батареи из стали. В системах, основанных на принципе гравитации, используются составные тонкие изделия.

Подключение к системе отопления

Для тонких, плоских радиаторов лучшим местом обитания будут закрытые системы отопления, оборудованные специальными. Присоединение рассматриваемых конструкций к открытым системам категорически не рекомендуется из-за высокой вероятности износа радиатора и снижения срока его службы.

Кроме того, противопоказано слишком часто сливать воду из системы, заменяя ее свежей. Эта рекомендация связана с повышенным содержанием кислорода в пресной воде, что приводит к усилению коррозионного воздействия на радиаторы и другие элементы отопительной конструкции.Также его следует избегать в помещениях, где прогнозируется повышенное содержание влаги в воздухе — например, в ванной — из-за того же риска появления ржавчины.

Плоские радиаторы устанавливаются в системах, оборудованных или металл. Поэтому обязательно следует позаботиться об установке антидиффузионного барьера. Это поможет спасти систему от нежелательного и разрушительного кислорода.

Прежде чем купить и установить плоские батареи, следует внимательно и вдумчиво изучить работоспособность установленной в доме системы отопления.При наличии оснащения специальным защитным клапаном требуемое давление воды можно поддерживать на уровне не более 2,5 — 3,0 бар.

Оптимальный вариант в случае замены старых приборов отопления на новые, пригласить специалистов, которые рассчитают все характеристики с учетом особенностей новых современных радиаторов.

Ваши контакты в этой статье от 500 руб в месяц. Возможны другие взаимовыгодные варианты сотрудничества. Напишите нам по телефону [email protected]

Текущие и будущие методы терморегулирования космических аппаратов 1.Драйверы дизайна и современные технологии

Текущие и будущие методы терморегулирования космических аппаратов 1. Драйверы дизайна и современные технологии

Текущие и будущие методы терморегулирования космических аппаратов 1. Драйверы дизайна и современные технологии

М.Н. De Parolis & W. Pinter-Krainer

Температурный контроль и нагрев Отдел отбраковки, ESTEC, Нордвейк, Нидерланды

В первой части этой статьи рассматриваются драйверы дизайна и технологии, используемые в настоящее время для тепловых контроль.Вторая часть посвящена будущим технологиям. разработки в области терморегулирования появятся в одном из следующих номеров журнала. Бюллетень.

Зачем нужен термоконтроль?

Необходимость для системы терморегулирования (TCS) диктуется технологические/функциональные ограничения и требования к надежности всего оборудования, используемого на борту космического корабля, а в случае пилотируемых полетов, необходимостью обеспечить экипаж подходящей жилая/рабочая среда. Почти все сложное оборудование имеет определенные диапазоны температур, в которых он будет функционировать правильно.Таким образом, роль TCS заключается в поддержании температура и термостабильность каждого предмета на борту космический корабль в этих заранее определенных пределах в течение всей миссии фазы и тем самым используя минимум ресурсов КА.

общая функция терморегулирования может быть разделена на несколько различные подфункции (рис. 1).


Рисунок 1. Взаимодействие между подфункциями TCS

Взаимодействие с окружающей средой
Внешний поверхности космического корабля могут либо нуждаться в защите от локальная среда или улучшенное взаимодействие с ней, включающее:

  • уменьшение или увеличение абсорбции из окружающей среды флюсы
  • уменьшение или увеличение потерь тепла в окружающая обстановка.

Обеспечение и хранение тепла
В некоторых случаях для достижения или поддерживать желаемый уровень температуры, тепло должно быть обеспечена и/или должна быть предусмотрена подходящая способность аккумулирования тепла. предвидится.

Сбор тепла
Во многих случаях рассеянное тепло быть удалены с оборудования, в котором он генерируется, чтобы избежать нежелательного увеличения единицы измерения и/или температура космического корабля.

Транспортировка тепла
Вообще говоря, не возможность отводить тепло непосредственно там, где оно генерируется, и должны быть использованы соответствующие средства для транспортировки его из коллекторное устройство к излучающему устройству.

Отвод тепла
Собранное и переданное тепло должен быть отброшен при соответствующей температуре к радиатору, которым обычно является окружающая космическая среда. Отказ температура зависит от количества выделенного тепла, т. температура, которую необходимо контролировать, и температура среда, в которую устройство излучает тепло.

Конструкция драйверов
Основные параметры движущей силой дизайна TCS являются:

  • среда, в которой космический корабль должен работать
  • общее количество тепла рассеивается на борту космического корабля
  • распределение тепловыделение внутри космического корабля
  • температура Требования к различным элементам оборудования
  • конфигурация космического корабля и его надежность/проверка требования.

Об окружающей среде
Для всех космических аппаратов, поступающая энергия от Солнца и тепло, излучаемое вглубь пространство, как правило, являются основными взаимодействиями с окружающей средой. Однако в зависимости от орбиты и положения космического корабля другие параметры могут оказывать существенное влияние на конструкция управления. Например, тип стабилизации ориентации используемые могут повлиять на конструкцию TCS. В общем, стабилизация вращения является более благоприятным, так как вращение вызывает усреднение вход потока окружающей среды.Нужен трехосный стабилизированный космический корабль повышенная защита от кратковременных изменений потребляемой энергии от Солнца или Земли.

Низкая околоземная орбита (НОО)
Эта орбита часто используется космическими аппаратами, которые контролируют или измеряют характеристики Земля и окружающая ее среда (наблюдение Земли, геодезия и др.), а также беспилотными и пилотируемыми космическими лабораториями (Эврика, Международная космическая станция и др.). орбиты близость к Земле оказывает большое влияние на потребности ТКС, с инфракрасным излучением Земли и альбедо, играющими очень важную роль, а также относительно короткий период обращения (менее 2 ч) и большой продолжительностью затмения (до трети время).Небольшие инструменты или придатки космического корабля, такие как солнечные панели с низкой тепловой инерцией могут серьезно пострадать в этой постоянно меняющейся среде и может потребовать очень конкретные теплотехнические решения.

Подъем и возвращение в атмосферу
Для космических перевозок системы, подъем и возвращение с рабочей орбиты (обычно LEO) может ввести дополнительные конструктивные ограничения TCS. Во время этих двух фаз окружающая среда часто слишком теплая, чтобы отбрасывают тепло излучением, а радиаторы, используемые на орбите, часто закрыты или защищены.Следовательно, альтернативные радиаторы (например, мгновенные испарители) или специальные конструкции TCS, обеспечивающие высокую необходимо предусмотреть тепловую инерцию для управления этими тепловыми нагрузками.

Геостационарная орбита (GEO)
На этой 24-часовой орбите Влияние Земли почти незначительно, за исключением затенения. во время затмений, продолжительность которых может варьироваться от нуля в день солнцестояния до максимум 1,2 часа в день равноденствия. Длительные затмения влияют на проектирование систем изоляции и обогрева космического корабля.Сезонные колебания направления и интенсивности солнечная энергия оказывает большое влияние на конструкцию, усложняя перенос тепла за счет необходимости передачи большей части рассеянного тепла к радиатору в тени, а системы отвода тепла через требуется увеличенная площадь радиатора. Почти все телекоммуникации и многие метеорологические спутники находятся на орбите такого типа.

Орбиты с большим эксцентриситетом (HEO)
Эти орбиты могут иметь широкий диапазон высот апогея и перигея в зависимости от конкретная миссия.Как правило, они используются для астрономии. обсерваторий (Exosat, IRAS, ISO и др.), а также дизайн TCS требования зависят от орбитального периода космического корабля, количество и продолжительность затмений, относительное положение Земля, Солнце и космический корабль, тип приборов на борту и их индивидуальные температурные требования и т. д.

Специальные орбиты
Миссии, рассчитанные на долгосрочную перспективу наблюдения отдельных явлений нуждаются в постоянном, устойчивом среде и, следовательно, склонны использовать стабильные орбиты нуждаются в очень низких ресурсах для поддержания станции, вдали от любого небесное тело, т.грамм. вокруг точки Лагранжа. Научный космические аппараты, такие как SOHO и будущая научная миссия COBRAS- SAMBA типичны для этого класса миссий. Космический корабль Направлены на солнце, поэтому одна сторона постоянно освещена. и все другие лица, открытые для глубокого космоса. Следовательно, ТКС дизайн можно довольно легко оптимизировать, если только нет очень особые требования к температуре или недостаточно электроэнергия для обогревателей.

В частности, космические аппараты с криогенной полезной нагрузкой выигрывают от низкотемпературная и стабильная по массе среда (если используются криостаты) или мощности и сложности (для спутников, использующих криоохладители).

Исследование дальнего космоса и планет
Этот класс миссия включает в себя множество различных подсценариев в зависимости от конкретное небесное тело или целевая зона исследования. В основном, общими чертами являются большая продолжительность миссии и необходимость справиться с экстремальными тепловыми условиями, такими как круизы или близко или далеко от Солнца (от 1 до 4-5 а.е.), низкая орбиты очень холодных или очень горячих небесных тел, спуски через враждебную атмосферу и выживание в экстремальных (пыльных, ледяные) среды на поверхностях посещенных тел.То задача TCS состоит в том, чтобы обеспечить достаточную теплоотдачу способности во время горячих фаз эксплуатации и при этом выжить холодные неактивные. Основной проблемой часто является предоставление мощности/энергии, необходимой для этой фазы выживания.

Об отводе тепла и его распределение
Два фактора важны в этом контекст для проектирования TCS, абсолютное значение тепла, которое должно быть рассеянного и его распределения на борту КА, т.е. удельная мощность.Первое значение оказывает большое влияние на тепло- функция режекции (размеры площади радиатора увеличиваются с увеличением мощности), а удельная мощность определяет функции сбора и транспортировки (высокая удельная мощность вызывает для высокоэффективного отвода тепла). Типовые установленные мощности для различные типы космических аппаратов сравниваются в таблице 1.

Таблица 1


                                                         Установленная мощность (Вт)
 Миссия Орбита Отношение мин.Максимум.

Наука:
  - астрономия HEO, Фиксированная точка наведения на Солнце (в основном)
  - дальний космос Различные переходные орбиты Наведение на Солнце или планету 200 1 500

Телекоммуникации GEO Наведение на Землю 500 5 000
Наблюдение за Землей LEO Наведение на Землю 500 5 000
Метеорология GEO Наведение на Землю 200 1 500
Передача пилотируемых аппаратов +LEO Разное 1000 10 000
Пилотируемые станции LEO Наведение на Солнце 3000 30 000



Два противоречивых требования могут быть обнаружены с точки зрения мощности утилизация:

  • увеличение установленной мощности на многоцелевые, многодиапазонные телекоммуникационные спутники и поэтому потребность в большем и более эффективном отводе тепла системы
  • уменьшение размеров других классов космических аппаратов и оборудования за счет миниатюризации электроника.С одной стороны, это означает снижение общее количество энергии, используемой на борту, но с другой существует риск увеличения удельной мощности, тем самым порождает другой класс проблем.

Другим очень важным фактором является рабочий цикл. Лучший решением было бы рассеивание мощности, которое компенсирует изменение потоков окружающей среды (например, максимальная рассеиваемая мощность во время затмений!), чтобы иметь почти постоянное глобальное тепло ввод в космический корабль.Учитывая нынешнее, близкое и, вероятно, среднесрочные методы производства электроэнергии, реальность такова, наоборот: максимальное рассеивание мощности происходит вместе с максимальные экологические потоки. Это вынуждает дизайн TCS к превышение размеров теплопередачи и отвода оборудование, чтобы справиться с одновременными пиками. В свою очередь, это сверх- увеличение размеров приводит к увеличению сложности конструкции и потребность в дополнительных ресурсах во время холодных фаз миссия.

Это вводит третье взаимодействие между властью подсистемы и ТКС, а именно наличия питания во время холодные фазы миссии для функции теплоснабжения.Во время тех фазы, питание обычно обеспечивается батареями и, следовательно, ограниченное. Это ограничение может еще больше усложнить TCS. дизайн.

О требованиях к температуре
Это фактор во многом связан с технологией космического корабля оборудование. Как уже упоминалось, задачей TCS является сохранение всех элементы оборудования, работающие в пределах допустимой температуры диапазоны, которые, в свою очередь, зависят от внутренней конструкции, используемые компоненты и, что не менее важно, необходимые надежность.Это относится, в частности, к электронным и электромеханическое оборудование, конструкция которого зачастую слишком похож на своего «земного» аналога, который должен работать в гораздо более благоприятной среде (воздух является добавленной стоимостью для ТКС!). Усовершенствованный тепловой дизайн в сочетании с улучшенным определение допустимых диапазонов температур, может сэкономить проекты времени и денег в долгосрочной перспективе.

Можно определить три соответствующих температурных диапазона:

  • криогенный диапазон: все температуры ниже 120 K
  • обычный диапазон: температура от 120 до 420 K
  • высокотемпературный диапазон температур: все температуры выше 420 K.

Здесь мы сконцентрируемся на «обычном ассортименте», изделиях в отношении двух других диапазонов, уже опубликованных в прошлых выпусках Бюллетеня ЕКА (например, № 75, август 1993 г. и № 80, ноябрь 1994 г.).

В пределах нашего стандартного диапазона могут быть различные поддиапазоны. определены в соответствии с различными требованиями к оборудованию. Классические примеры включают:

  • батареи, которые являются «худшее» оборудование подсистемы, так как они могут иметь широкий спектр рассеиваемой мощности и при этом всегда иметь очень узкий диапазон рабочих (и нерабочих!) температур (обычно от -5 до +20°C)
  • силовая установка подсистем, обычно ограниченных по соображениям безопасности диапазоном от 5 до 40°C, даже если, в зависимости от конкретной системы, диапазон может быть приемлемым
  • общая электроника, с средний рабочий диапазон от -20 до +70°C.

Неэлектронные изделия могут иметь широкий диапазон температур требования, большинство из которых носят функциональный характер, т.е. ограничение теплового шума в датчиках. Некоторые крайние примеры показано в таблице 2.

Таблица 2


                      Эксплуатация в нерабочем состоянии/хранение Однородность Стабильность
Пункт Температура (°C) Температура (°C) (°C/м) (°C/мин)

                         Мин. Максимум. Мин . Максимум.
Видеокамера ПЗС -150 -100 - - - ±0.5
Лазерная тепловая I/F 5 10 5 10 ±0,5 ±0,1
Образцы гидродинамики 5 90 5 40 ±0,1 ±0,01
Образцы Life Science 4 38 -80 -80 ±1,0



Температурная однородность и стабильность могут иметь еще большую влияние на конструкцию ТКС, чем абсолютные значения температуры самих себя. Первое может быть выражено как максимальное допустимая разница температур между двумя соседними частями, или как максимальный градиент температуры в сплошных телах.То температурная стабильность относится к максимально допустимому изменению температуры конкретного предмета с течением времени. Способность к справиться с этими требованиями зависит от окружающей среды и драйверы расчета рабочего цикла мощности и на реальном космическом корабле конфигурация.

Особое внимание следует уделить различению «хорошего» иметь» и действительно обязательные требования, как иногда даже несколько градусов (или несколько десятых для стабильности) могут сделать разница между допустимой и невыполнимой системой или, в по крайней мере, между доступной и очень дорогой системой.

О конструкции корабля, надежности и требования к проверке
Одна из основных проблем конструкции ТКС заключается в том, что конфигурация КА обычно определяется на основе физической аккомодации различных полезная нагрузка и базовая подсистема (двигатель, солнечные батареи и т. д.) элементы. Только когда физическая конфигурация практически заморожен дизайнер TCS, привлеченный для оценки того, все ли температурные требования могут быть соблюдены. Не должно ли это быть В этом случае много времени (и денег) приходится тратить на пытаясь переоборудовать оборудование и найти специальные решения, которые никогда не бывают ресурсоэффективными.Параллельное проектирование должно применяться чаще на всех уровнях, от оборудования до дизайн космического корабля, чтобы попытаться преодолеть эти нередкие проблемы.

Надежность влияет на TCS как напрямую (функция TCS имеет собственное требование) и косвенно через оборудование требования к температуре. Наибольшее влияние оказывает тепло- функции снабжения, транспортировки и отбраковки. Для пилотируемых автомобилей, например, надежность, необходимая для охлаждения петли могут вызвать огромное увеличение сложности и массы ТКС.

Требования к проверке и, в частности, к испытаниям слишком часто был причиной того, что эффективная конструкция TCS была отклоненный. Нежелание использовать тепловые трубки из-за усложнения, внесенные в испытания тепловой системы (см. раздел о теплотранспортных системах) является классическим примером. Так как уже продемонстрировано многими коммерческими космическими аппаратами, надлежащее сочетание тестирования на уровне компонентов и системы с методы аналитической корреляции могут решить такие проблемы, что приводит к более простому и эффективному контролю температуры система.

Важность параметров
Различные драйверы дизайна по-разному влияют на различные TCS. функций и от массы, сложности и стоимости их соответствующие дизайнерские решения. Таблица 3 дает представление о взаимосвязь между рассмотренными факторами проектирования и каждой TCS функция («о» означает незначительное влияние или его отсутствие, а «х» означает растущий уровень важности; М = масса; СХ = сложность; КТ = Стоимость). Охрана окружающей среды Теплозащита Prov. и аккумулирование Сбор тепла Транспортировка тепла Отвод тепла

Таблица 3



                   Окружающая среда ТеплопроводностьТепло Тепло Тепло
                   Защита и хранение Сбор данных Отказ от транспортировки

Драйверы проектирования M CX CT M CX CT M CX CT M CX CT M CX CT
Окружающая среда хх хх хх х хх х о о о о о о о ххх хх хх
Рассеивание тепла
- абсолютное о о о о о о хх х хх хх х хх ххх ххх ххх
- плотность о о о о о о хх ххх ххх хх х хх х х х

Температура
- уровень x x x xx xx x x x x x x xx xx xxx x xx
- стабильность x x x xx xxx xx xx xx xx xx xx xx x x x
- однородность х х х хх ххх хх хх хх хх хх хх хх х х х

Надежность о о о х ххх хх хх хх хх хх хх хх хх хх хх

Конфигурация x x x x x x x xxx x xx xx xx xx xx xx

Сборка, х х х хх х х хх х х хх хх хх хх х х
 Интеграция



Современные методы

Взаимодействие с внешняя среда
Покрытия
Самый простой способ изменить поведение поверхности — покрыть ее краской или слой другого подходящего материала.Все космические корабли используют множество различных видов покрытий, начиная от относительно простых для нанесения красок на более сложные химически или физически выпускаемые конверсионные покрытия. Покрытия отличаются своей термооптические свойства: поглощательная способность, излучательная способность, отражательная способность и прозрачность.

Основными недостатками покрытий являются деградация, вызванная рабочей средой и загрязнением, вызванным наземное обслуживание или космические операции, поглощающая способность наиболее пострадавший параметр.Как управляемость на земле, так и космической среде, как правило, увеличивают начальную поглощающую способность покрытие приближается к значению конца срока службы (EOL). Последнее зависит от времени нахождения на орбите, соответствующей окружающей среды (частица потоки, УФ-поток и т. д.) и ориентацию поверхности по отношению к относительно движения космического корабля.

Правильный проект TCS должен должным образом учитывать все эти факторы и использовать подходящие начальные сроки службы (BOL) и EOL значения.

Многослойная изоляция (MLI)
При простом покрытии недостаточно, чтобы избежать больших тепловых потерь или прироста для поверхность, можно использовать многослойную изоляцию.Он состоит из определенное количество слоев пластикового материала (обычно майлар или каптон), покрытые с одной или обеих сторон слоем металлического материала для уменьшения излучения и разделены листами прокладочного материала (например, дакроновой сетки), чтобы избежать прямого контакта между соседние фольги. Внешнее фольгированное покрытие зависит от конкретное применение: он может быть окрашен или металлизирован, или может даже состоять из другого материала (например, из армированного стекловолокном ткань).

Эффективность MLI может быть определена либо в терминах линейной проводимость через одеяло или через так называемый «эффективный эмиттанс’.В первом случае можно рассчитать тепловой поток как произведение данного значения на температуру разница между внешним слоем и покрытым оборудованием по одеялу. Во втором случае он рассчитывается как радиационный теплообмен с использованием эффективного эмиттанса (рис. 2). Этот параметр имеет очень простую математическую формулировку, но может иметь совершенно разный физический смысл и выбор определение зависит от используемой техники моделирования.


Фигура 2.Определение эффективного излучения для различных макетов MLI

Факторами, влияющими на эффективность, являются физические состав одеяла (количество слоев, тип покрытия, д.), средняя температура подушки (обычно арифметическая среднее значение между двумя крайними слоями), возможное присутствие воздух или влажность внутри слоев и давление между ними. Очень важным фактором является способ, которым одеяло наносится на поверхность космического корабля: цельный кусок одеяла покрытие большой поверхности более эффективно, чем несколько небольших одеяла, покрывающие одну и ту же поверхность.Одеяло, подвешенное над поверхность (случай 3 на рис. 2) более эффективна, чем в прямом контакта с поверхностью (случай 1 рис. 2).

Вообще говоря, эффективность MLI измеряется на относительно небольшие выборки, а реальная эффективность МЛИ система известна только во время тепловых испытаний на уровне системы. Следовательно, во время этап проектирования.

На рис. 3 показана зависимость теплопроводности от температуры для Образцы MLI, измеренные в ESTEC для некоторых недавних программ ESA.На рис. 4 показана зависимость теплопроводности от среднего значения. температура для образцов и реальная (с нахлестами, швами, и т.д.) MLI (имеющий идентичный состав) по измерению для Спейслэб.


Рис. 3. Теплопроводность нескольких образцов MLI как функция средней температуры


Рисунок 4. Влияние перекрытия и наличия пробелов на MLI теплопроводность

Жалюзи/жалюзи
защищены на определенных этапах миссии, в то время как в другое время он должен быть свободен, чтобы излучать в дальний космос.Можно использовать жалюзи либо для обеспечения теплоотвода во время фаз с Солнцем освещение, или для уменьшения потерь тепла в холодное время (тень) фазы.

В радиаторе с жалюзи, показанном на рис. 5а, каждая пластина снабжен датчиком/исполнительным элементом (например, биметаллическим пружина), которая измеряет температуру основания радиатора. и вращает лезвие соответственно. Радиатор может быть забит полностью выключается, когда температура ниже (или выше для солнечной жалюзи), чем предварительно определенное значение, и подвергается воздействию в различной степени. в зависимости от преобладающих уровней температуры.Точность регулирование температуры зависит от физического характеристик жалюзийного механизма и, как правило, ограничивается до ±5°С.


Рис. 5. Схема жалюзи (а) и затвора (б)

Жалюзи для использования поверх радиаторов были разработаны в Европе в начале 1970-х годов ERNO и SNIAS (сегодня DASA Aerospace и Aerospatiale соответственно), но они использовались нечасто. на борту европейского космического корабля.

Затвор (рис. 5 б) состоит из тонкой металлической пластины (или одеяло), которое можно скользить по поверхности (обычно с помощью электродвигатель) для изменения открытой площади радиатора почти в непрерывным образом от нуля до максимальной экспозиции.Преимущества по сравнению с жалюзи имеют большую эффективную излучательную способность, когда затвор полностью открыт (отсутствие или очень ограниченное многократное отражение эффекты) и лучшую эффективность изоляции, когда полностью закрыто. Тепловой затвор этого типа использовался на Джотто ЕКА. космический корабль.

Преимущества жалюзи и жалюзи заключаются в большей адаптации к условиям окружающей среды и снижению мощности и энергия, необходимая для обогрева во время холодных фаз. Недостатки являются масса и наличие сопутствующих механизмов, которые могут снизить надежность ТКС.

Теплоснабжение
Электроснабжение нагреватели
Электрические нагреватели сопротивления являются самыми простыми средства обеспечения теплом аппаратуры космического корабля. Обеспечение и функции хранения разделены тем, что первая осуществляется ТКС, а последний обеспечивается через питание подсистема.

Нагреватели могут работать непрерывно или, что чаще всего, могут включаться и выключаться в зависимости от температуры управляемый элемент. В последнем случае можно иметь местное управление с помощью термостатов или центральное управление через выделенный блок коммутации (так называемый терморегулятор) или через Система обработки данных космического корабля (DHS).Это подразумевает использование датчики температуры и линии данных и команд. В зависимости от особые требования к конфигурации и температуре космического корабля, эта система контроля и управления нагревателем может стать довольно сложный. Таким образом, основным недостатком обогревателей является необходимость для электроэнергии и либо сложность DHS или снижение надежности при использовании термостатов.

Электрические обогреватели используются на всех космических кораблях. В последнее время лет, европейские нагреватели были квалифицированы в соответствии с очень строгая спецификация ESA как для одинарной, так и для двойной плотности конструкций (до 200 Ом/см²).

Радиоизотопные нагреватели
Некоторые планетарные и исследовательские миссии на периферию Солнечной системы не могут полагаться на Солнце и батареи для производства и хранения электроэнергии мощность для целей TCS. Радиоизотопные нагревательные установки (РУ) на основе на плутонии, затем использовались либо для обогрева космического корабля напрямую или для производства электроэнергии с помощью радиоизотопов Термоэлектрические генераторы (РТГ) для питания нагревателей. Есть в настоящее время нет европейских производителей RHU или RTG, но оба США и Россия разработали и использовали эти устройства для своих полеты в дальний космос.Политические проблемы, а также проблемы с закупками сделает использование этого типа RHU все менее и менее приемлемым в будущем.

Аккумулирование тепла
Материалы с фазовым переходом (PCM) предлагают возможность хранить тепловую энергию напрямую как скрытую теплота плавления или сублимации. Объектом контроля является связанный с сосудом, наполненным ПКМ. Когда элемент активен, ПКМ поглощает тепло и плавится или сублимируется со стабильной температура; когда оборудование неактивно, PCM может затвердевают, выделяя соответствующее количество тепла.Обычно плавящиеся ПКМ можно легко использовать в обратимых закрытых системах, в то время как сублимационные ПКМ используются в открытых, необратимых системы (т. е. газ выпускается после фазового перехода, чтобы избежать избыточное давление).

Наиболее важными параметрами являются температура, при которой происходит фазовый переход, и количество поглощаемой теплоты или высвобождается во время смены. Температура в норме колеблется от интерес представляет околонулевой диапазон (от 5 до +10°C), или конкретные диапазоны для конкретных экспериментов, т.е.грамм. 80°С для эксперименты по науке о жизни. Другими важными параметрами являются теплопроводность и плотность двух фаз; в бывший из-за необходимости передачи тепла эффективно внутри PCM, а последний, потому что содержащий конструкции должны выдерживать объемное изменение ПКМ.

Два преимущества устройства PCM — стабильность контроль температуры и отсутствие движущихся частей. Тепло- потребность в хранении определяется рабочим циклом для обратимых систем, а по суммарной наработке для нереверсивных (т.грамм. сублимационные, выпарные ПКМ). Так как масса устройства прямо пропорциональна теплоемкости, т. трудно использовать устройство PCM, не подвергаясь серьезному удару на общий массовый бюджет. Более того, проблемы, связанные с ограниченная теплопроводность многих ПКМ делает необходимым использовать оребренные контейнеры, которые опять же увеличивают массу и объем устройств. Еще одним поводом для беспокойства является дизайн контейнер от протечек, как для безопасности (ПКМ могут быть вполне коррозионные) и функциональные причины.

Устройства на основе ИКМ использовались на космических кораблях США, в том числе некоторые миссии, запускаемые шаттлом. Различные макетные платы были разработан в Европе в 1970-х годах, но, помимо применения на Spacelab нет упоминаний об их использовании на борту других Европейский космический корабль.

Сбор и транспортировка тепла
Выбор наиболее подходящей системы и компонентов зависит на общий уровень мощности, удельную мощность и температуру требования.

Механические элементы
Обычный способ сбора тепло, рассеиваемое любым элементом оборудования, происходит через его опорную плиту. и элементы фиксации (монтажные ножки).С увеличением мощности рассеяния, вся опорная плита должна соприкасаться с панель космического корабля. Тогда передаваемое тепло зависит от таких такие параметры, как давление на границе раздела, качество поверхности, типы задействованных материалов и т. д., которые иногда трудно для количественной оценки (на уровне проектирования) и контроля (во время производства и интеграция). Способы повышения проводимости через интерфейсные поверхности включают использование металлических или синтетических матов, или нанесение термопасты.Это последнее решение должно использовать с осторожностью из-за очевидного потенциального загрязнения проблемы.

В некоторых случаях несколько устройств соединяются вместе в промежуточная сплошная панель, называемая дублером, которая обычно изготовлен из алюминия. Этот удвоитель распределяет тепловыделение по большую площадь, тем самым обеспечивая улучшение равномерность температуры и увеличение эффективного контакта площади к теплопередающему или теплоотводящему устройству. это удобно размещать резервные блоки или блоки, работающие с разные рабочие циклы на одном и том же удвоителе, чтобы использовать тепло, рассеиваемое рабочими блоками для поддержания работы других в определенных пределах без необходимости дополнительной мощности нагрева.То недостатком этого простого решения является масса удвоителя, который должен быть достаточно толстым для достижения хорошей эффективности.

Иногда используются оплетки из проводящего материала (например, меди) для подключения теплоотводящего оборудования к «выносному» радиатору. Так как общая проводимость пропорциональна поперечному сечению оплетки. сечения и обратно пропорциональна его длине, этот метод может Очевидно, что их можно использовать только на короткие расстояния и с очень низкими тепловыми нагрузками. Например, потребуется медный стержень весом около 22 кг. транспортировать 10 Вт на расстояние 1 м при температуре разница 10°.Для сравнения, простая тепловая трубка (например, тепловая трубка из нержавеющей стали/аммиака диаметром 9,5 мм) обеспечивает лучшую производительность (меньший перепад температур) для массой 0,25 кг/м, т.е. примерно в 100 раз меньше. Одно преимущество оплетки является ее гибкость, которая обеспечивает определенную степень изоляция от вибрации и помогает избежать конфигурации проблемы.

Тепловые трубки
Тепловая трубка представляет собой устройство, позволяющее эффективный транспорт тепловой энергии. Обычно он состоит из герметичная металлическая трубка с капиллярной структурой внутри, заполнены подходящей рабочей жидкостью.Тепло поглощается с одного конца за счет испарения жидкости, а высвобождается при другом путем конденсация пара. Жидкость транспортируется обратно в испаритель капиллярными силами.

Тепловые трубки, наиболее часто используемые на космических кораблях, представляют собой алюминий/аммиачный тип, обеспечивающий оптимальный контроль температуры в диапазоне 0-40°С. Так как количество переданного тепла трубы определяется ее конструкцией и размерами, эквивалентная теплопроводность фиксирована, что приводит к константе Тепловая трубка проводимости (CCHP на рис.6а).


Рис. 6. Схемы ПТЭЦ (а) и ВТЭЦ (б)

Существует также специальный тип тепловых трубок, известный как Variable. Тепловая трубка проводимости (ВТЭП, рис. 6б). Это устройство обеспечивает лучший контроль температуры, когда оборудование может либо рассеиваться на разных уровнях мощности, или конденсатор подвергается воздействию к разной среде. Количество переданного тепла равно обычно контролируют, перекрывая часть площади конденсатора инертный газ.

Поскольку капиллярные силы слабее гравитационных, тепловые трубы могут работать только в гравитационном поле, если испаритель и конденсатор находится на одном уровне, или если испаритель ниже конденсатор (так называемый «рефлюксный режим»).Следовательно, если космический корабль имеет тепловые трубки, расположенные в разных плоскостях, это не всегда можно полностью проверить полный тепловой расчет с помощью только системное тестирование. Однако, как уже было сказано, это ограничение может быть преодолено и, следовательно, не должно ограничивать использование тепловых трубок, дающих большие преимущества.

Охлаждающие контуры
Для большей рассеиваемой мощности или более строгие требования к температуре, другой сбор тепла и можно использовать транспортные системы.Различные виды жидкостных петель были предложены и применены, чтобы справиться с этими ситуациями.

В однофазных контурах охлаждающая жидкость поглощает тепло от рассеивающих тепло предметов (например, через холодную плиту или теплообменник) за счет повышения его температуры и транспортирует на теплоотводящее устройство (теплообменник или напрямую через радиатор), где жидкость охлаждается. Механический насос это необходимо для обеспечения гидравлической энергии, необходимой для этой задачи (рис. 7а).


Рисунок 7.Схемы контуров охлаждения: (а) Однофазный контур. (б) Двухфазная петля с механической поддержкой. (c) Двухфазный капилляр петля. (d) Двухфазный гибридный контур

Преимущества этих систем заключаются в их гибкости и отсутствие чувствительности к их ориентации и механическим окружающая обстановка. Скорость потока жидкости можно легко регулировать (например, через насос с регулируемой скоростью), что позволяет использовать широкий диапазон мощности рабочие циклы (возможно соотношение от 1 до 10) и/или различные уровни точности, стабильности и однородности температуры.То диапазон температур может быть адаптирован к конкретному применению путем выбора подходящей жидкости. Так как жидкость циркулирует за счет механического воздействия насоса система работает с одинаковая эффективность на земле, на борту космического корабля или во время спуска на небесное тело. Недостатки — мощность необходимой для привода насоса и возможных вибраций, вызванных насос и потоки жидкости.

Однофазные жидкостные контуры широко использовались с дней пилотируемого космического полета.В России они также использовались часто для беспилотных космических аппаратов; например использованы воздушные петли на Протоне, жидкие шлейфы на мощных телекоммуникациях космический корабль (вместе с развертываемыми радиаторами) и комбинированные жидкостно-воздушные контуры на возвращаемых низкоорбитальных космических кораблях (например, Фотон). В Европе они использовались на Spacelab и Eureca и будет использоваться в будущем в Columbus Orbital. Объект, а также мини-герметичный логистический модуль.

Двухфазные контуры с механической накачкой (MPL, рис.7б) являются аналогичны однофазным петлям, за исключением того, что жидкость меняется состоянии (испаряясь при поглощении тепла и конденсируясь в теплоотводящие устройства) вместо простого изменения температуры. То Преимущество по сравнению с однофазным типом заключается в значительном меньший расход жидкости, необходимый для управления тем же количеством тепла (за счет использования скрытой теплоты испарения) и связанное с этим снижение уровня ресурсов, необходимых для TCS (меньшее потребление электроэнергии насосом, меньшая масса за счет меньшие жидкостные линии и запасы жидкости и т. д.).

В петлях с капиллярной накачкой (CPL: рис. 7c) движущая сила обеспечивается капиллярным действием материала фитиля внутри испарители и отдельный механический насос не нужны. Тем не менее, существуют определенные операции или этапы миссии для какая помощь капиллярному действию может быть желательной (например, пуск контура, пиковые нагрузки, высокие механические нагрузки или заземление тестирование).

Гибридные петли (рис. 7г), состоящие из CPL с механическим насос в настоящее время предлагается.В номинальном режиме насос шунтируется, а поток жидкости обеспечивается капиллярной действия. Только во время критических фаз насос вставляется в петля для обеспечения дополнительной энергии, необходимой жидкости. Много экспериментальные CPL летали или летают, чтобы продемонстрировать технологии, которая в настоящее время является базовой для нескольких земных эксперименты по наблюдению, т.е. европейский ATLID и американский ЭОС-АМ.

Термические соединения
Используются для передачи тепла от фиксированный элемент космического корабля к любому развертываемому/подвижному/вращающемуся элемент (т.грамм. радиатор). В зависимости от характера и степени допустимое движение (одиночное развертывание, непрерывное вращение, д.), стык может быть как очень простым (упомянутая оплётка выше для низких тепловых нагрузок) или значительно сложнее.

Гибкие тепловые трубы были предложены для одиночного развертывания, и вращающиеся термические соединения (на основе сплавов с памятью формы или газовых давление) для периодического вращения. Они еще не летали на Европейский космический корабль.

Отвод тепла
Радиаторы
A радиатор — это просто (высоко) проводящая панель, подвергающаяся воздействию глубоких пространство и (обычно) покрытые покрытием с высокой излучательной способностью.В зависимости от размера и конфигурации космического корабля может быть центральными радиаторами, на которые рассеивается все тепло на борту передается, или несколько излучателей, каждый из которых предназначен для полезной нагрузки блок или группа полезных нагрузок и/или подсистем.

Рассеивающее оборудование может быть установлено непосредственно на радиатора или соединены с ним тепловыми трубками или жидкостными петлями. В последнем случае тепловые трубки или жидкостные линии могут быть либо крепятся к внешним сторонам радиатора или непосредственно встраиваются в его структуру.Второе решение более эффективно из-за со структурной (массосберегающей) и тепловой точек зрения, но также может быть менее надежным из-за вероятности микрометеороидов воздействие на радиатор, и является более критичным в отношении деятельность по интеграции космических аппаратов.

Размер радиатора зависит от рассеиваемой мощности, температура отбраковки (определяется объектами контроля) и температура окружающей среды (рис. 8). В В большинстве случаев радиатор монтируется на панели космического корабля и поэтому излучает только с одной стороны.В случае высокого и/или различной мощности или меняющихся условий окружающей среды, это конфигурация не очень эффективна. Лучшим решением является использование обе стороны радиатора, но это подразумевает необходимость развертывание радиатора.


Рисунок 8. Влияние на площадь радиатора окружающей среды (сток) и температура радиатора

Одним из способов справиться с изменяющимися тепловыми нагрузками является использование жалюзи или жалюзи поверх радиатора, как обсуждалось ранее.

Термоэлектрические тепловые насосы
Тепловые насосы реверсивные машины, способные передавать тепловую энергию от нижних температуры тела с более высокой температурой с помощью дополнительного источник энергии.Используются только термоэлектрические тепловые насосы. в космосе до сих пор, основной особенностью которого является Пельтье элемент, который получается в результате соединения через металлическую вкладку полупроводниковых материалов типа n и типа p.

Эффективность элемента Пельтье зависит от его внутренней характеристики (термоэлектрический эффект, тепловая и электрическая электропроводность), электрический ток, температура контролируется и температура радиатора. Общая производительность термоэлектрического теплового насоса строго связана к эффективности тепловой связи между элементами Пельтье выступы элементов и поверхности, подлежащие охлаждению или нагреву.

Для низких нагрузок по охлаждению/отоплению элементы крепятся болтами между опорной плитой контролируемого элемента и нагревателем раковина. Термопасту обычно наносят на стык повысить тепловую эффективность соединения. Однако, поскольку межфазное давление не может быть высоким по механическим причинам, это метод не подходит, когда требуется высокая тепловая производительность (очень строгий контроль температуры и/или высокий уровень охлаждения/нагрева нагрузки). Предпочтительным решением в этом случае является пайка элементы к радиатору.

Наиболее эффективными радиаторами в настоящее время являются водяное тепло. обменники. Хорошая производительность также может быть получена с воздушным нагревом. обменники, за счет больших объемов и большей мощности расход (необходим для привода вентиляторов). Во всех остальных случаях нагрузки по охлаждению/отоплению, а также разница температур между холодной и горячей стороной должно быть очень мало, иначе требуемая электрическая мощность становится непомерно высокой.

Термоэлектрические тепловые насосы обычно используются для температурный контроль маломощных приборов (преимущества отсутствие вибрации и простота монтажа) и объекты, используемые для экспериментов в условиях микрогравитации.Многие системы имеют были разработаны и использовались как для пилотируемых (например, Биорак ЕКА), так и для беспилотные космические аппараты (например, Biobox на борту Foton).


О | Поиск | Обратная связь
Бюллетень ЕКА №. 87.
Опубликовано в августе 1996 г.
Разработано ESA-ESRIN ID/D. .

Добавить комментарий

Ваш адрес email не будет опубликован.

*
