Самостоятельно изготовить отопительный котел не такое простое дело, как пишут об этом на многих сайтах. Человек решивший сделать котел своими руками должен обладать определенной квалификацией и навыками, иметь необходимые инструменты и материалы, а также уметь создавать на котлы отопления самодельные чертежи, по которым будет изготовляться изделие. Человеческими руками созданы сложнейшие технические конструкции на Земле, поэтому нет ничего удивительного в том, что котлы отопления самодельные по своим техническим данным значительно лучше заводских изделий.

Предприятие создается для того, чтобы получать прибыль, поэтому разрабатывается такая конструкция изделия, которая обладает минимальной себестоимостью при заданных технических параметрах. Но для самостоятельного изготовления чаще всего выбирается сталь более высокого качества и толщины. Обычно никто не экономит и приобретается высококачественная арматура, фитинги и насосы. И на создаваемый котел отопления своими руками чертежи используются либо уже испытанных моделей, либо разрабатываются свои уникальные.

Самодельные электрические котлы отопления

Обладая навыками работы с металлом, имея необходимый материал и инструмент легче всего изготовить самодельные электрокотлы – электродные или ТЭНовые. Если в качестве преобразователя электроэнергии применен ТЭН, то нужно изготовить или подобрать корпус из стали, в которые он будет установлен. Все остальные комплектующие – регуляторы, датчики, термостат, насос и расширительный бак приобретаются отдельно в специализированных магазинах. Электрические котлы можно использовать в закрытых или открытых системах отопления.

Что нужно и как сделать электрокотел отопления своими руками 220в эффективным и надежным?

Нужна емкость из стали, в которую помещаются один или несколько ТЭНов в соответствии с чертежами или эскизами на создаваемое изделие. Еще на этапе проекта на котлы отопления своими руками чертежи должны предусматривать возможность оперативной и легкой замены сгоревшего ТЭНа. Например, корпус можно изготовить из стальной трубы диаметром 220 мм с длиной корпуса около 0,5 м.

К торцам трубы привариваются фланцы с патрубками подачи и «обратки» и посадочными местами, в которые устанавливаются ТЭНы. Циркуляционный насос, расширительный бак и датчик давления присоединяются к обратке.

Особенности электропитания электрических котлов

ТЭНы потребляют значительную мощность, обычно более 3 кВт. Поэтому для электрических котлов нужно создать отдельную линию электропитания. Для агрегатов мощностью до 6 кВт применяется однофазная сеть, а при больших значениях мощности необходима трехфазная сеть. Если снабдить самодельный котел отопления ТЭНом с терморегулятором и подключить его через защиту УЗО, то это идеальный вариант. При установке обычных ТЭНов термостат приобретается и устанавливается отдельно.

Электродные котлы отопления

Котлы этого типа подкупают чрезвычайной простотой. Он представляет собой емкость, в которой установлен электрод, вторым электродом служит корпус котла. В емкость вварены два патрубка – подачи и обратки, через которые электродный котел присоединяется к отопительной системе. КПД электродных котлов близок, как и у других типов электрокотлов, к 100% и его реальная величина – 98%. Известный электродный котел «Скорпион» объект жарких дискуссий. Мнения чрезвычайно разнообразные, от чрезмерного восхищения до полного отрицания применения для контуров отопления.

Считается, что электродные котлы были спроектированы для отопления подводных лодок. И действительно, изготовление котлов отопления требует минимума материалов, морская вода с растворенными солями – отличный теплоноситель, а корпус подводной лодки, с которым соединена система отопления, является идеальным заземлением. На первый взгляд – это отличный контур отопления, но можно ли его применить для отопления жилищ и как сделать электрокотел отопления своими руками, повторив устройство котла «Скорпион»?

Электродный котел Скорпион

В электродных котлах теплоноситель нагревает ток, проходящий между двумя электродами котла. Если в систему залить дистиллированную воду, то электродный котел работать не будет. В продаже имеется специальный солевой раствор для электродных котлов с удельной проводимостью порядка 150 ом/см. Конструкция агрегата настолько проста, что сделать электрокотел Скорпион своими руками, при наличии необходимых навыков, довольно просто.

Основой котла служит стальная труба диаметром до 100 мм и длиной до 300 мм.

К этой трубе привариваются два патрубка для подключения к системе отопления. Внутри прибора находится изолированный от корпуса электрод. Корпус котла играет роль второго электрода, к нему подключается нулевой провод и защитное заземление.

Недостатки электродных котлов

Основной недостаток электродных котлов – необходимость применения солевых растворов, которые неблагоприятно сказываются на батареях и трубопроводах отопления. Система отопления в течение нескольких лет может потребовать полной замены радиаторов, особенно алюминиевых (более подробную информацию о которых вы прочитаете здесь), и трубопроводов. Циркуляционные насосы, которые рассчитаны на работу с антифризом или чистой водой подвергаются большой опасности. Второй огромный недостаток – электродные котлы требуют идеального защитного заземления корпуса, иначе они представляют огромную опасность поражения электротоком. В зарубежных странах продавать и устанавливать подобное оборудование запрещено!

Самодельные твердотопливные котлы отопления

Спрос на твердотопливные котлы в связи с подорожанием газа и электроэнергии растет, соответственно растет и их цена. Альтернатива – самостоятельное изготовление котлов отопления, ведь они обойдутся дешевле, а работать будут не хуже заводских изделий.

В домашних условиях сделать чугунную топку невозможно, поэтому для изготовления применяют сталь.

Если есть возможность, то лучше применить жаропрочную легированную сталь (нержавейку) с толщиной не менее 5 мм. Экономить на металле не стоит, т. к. котел делается для себя, на долгие годы. Можно взять за основу готовые чертежи или сделать их самостоятельно.

Особенности изготовления газовых котлов

Теоретически сделать котел отопления газовый своими руками не представляет особой сложности для людей, которые умеют работать с металлом и имеют необходимые навыки и инструменты. Газовые котлы относятся к изделиям повышенной опасности, поэтому на

самодельные газовые котлы отопления нужно получить разрешение для установки в газовой службе, для которого необходим сертификат на изделие.

Следует учитывать, что получение сертификата дело довольно затратное и малейшее отклонение от установленных норм и правил ведет к отказу. Стоит ли рисковать? К тому же современными СНИиП изготовление своими руками котлов отопления работающих на газе запрещено!

Котел отопления своими руками чертежи и принцип работы

В последние несколько лет для обогрева помещений в загородных коттеджах активно применяются котлы, работающие на природном топливе. Все они функционируют за счет постепенного нагревания теплового устройства. Именно такие конструкции наделены целым перечнем преимуществ, среди которых стоит отметить безопасность для окружающей среды, небольшие размеры, отсутствие посторонних шумов во время эксплуатации, а также самое главное – возможность проведение монтажа в загородных домах.

Изготовители устанавливаемого оборудования такого рода выпускают котлы разной конфигурации, позволяющие обогревать абсолютно все помещения даже самого большого дома. Но в таком случае нельзя забывать о том, что газ считается токсичным веществом, из-за чего выбор приборов должен проводиться с особой тщательностью и внимательностью. Монтаж котла – это дело непростое, требующее определенных навыков и умений. Все работы важно проводить в определенной последовательности, чтобы ни в коем случае не нарушать целостность теплового устройства. Независимо от типа выбранного оборудования, вам обязательно понадобится схема установки газового котла в частном доме.

Можно ли провести установку своими руками?

Если вы приняли решение выполнять все работы самостоятельно, то обязательно учитывайте, что это дело весьма сложное, непростое и требующее определенных навыков. Мастера, которые предлагают свои услуги по установке такого рода оборудования, в обязательном порядке должны проходить обучение, после окончания которого они становятся сертифицированными специалистами.

Но не секрет, что человеку, который настроен сделать все качественно и на совесть, по силам абсолютно все. Благодаря наличию схем руководства обустройство газовых котлов, а также проведение различных коммуникаций в частном доме предоставляет возможность самостоятельно и без какой-либо помощи справляться с поставленной задачей. Это особенно актуально в тех ситуациях, когда бюджет строительных или ремонтных работ ограничен и не подразумевает дополнительных трат. Устройство настенного котла

Разновидности газовых котлов для частного дома

  • На сегодняшний день такое газовое оборудование имеет несколько разновидностей. Классификация происходит по нескольким критериям:
  • сфера применениея
  • показатели мощности;
  • принцип установки;
  • тип тяги и т.д.

Кроме того, важно отметить, что одноконтурные котлы сегодня монтируются только для того, чтобы должным образом обогревать помещения дома, а вот двухконтурное оборудование позволяет, кроме прогрева, обеспечить ваш коттедж горячей водой. Схема обустройства котла одноконтурного типа

Конструкции, которые имеют небольшую мощность, различают по одноступенчатому признаку, а оборудование средней мощности, соответственно, по двухступенчатому. Большинство производителей стараются оборудовать изделия специальным датчиком, позволяющим контролировать, а также при необходимости и регулировать мощность. Котловые установки закрытого типа функционируют за счет вентиляционной тяги. Также в последнее время начали появляться в продаже газовые котлы, имеющие естественную тягу – как правило, либо атмосферные, либо открытого типа. Установку оборудования можно осуществить двумя путями – на стену с применением теплообменников или же на пол (оптимально для чугунных и стальных котлов). Самым правильным решением для использования в доме по мнению специалистов в области строительства является проточный автоматический котел, оборудованный бойлером. Он способен обеспечить равномерный прогрев комнат во времена затяжных зимних морозов, а также обеспечит ваш дом водой для бытовых и гигиенических нужд.

Конструкция обогревательного оборудования

Необходимо отметить, что автоматика – это весьма удобная вещь, которая позволяет должным образом поддерживать и отслеживать работу котла. Кроме того, она предоставляет возможность регулировать температурный баланс в помещениях и на улице, устанавливать программу до минимального уровня в том случае, если вы и ваша семья решит отлучиться, к примеру, в отпуск или командировку. Обустройство тепловой установки с таким типом управления позволит вам экономить до 50 процентов природного раза, если проводить сравнение с другими, аналогичными по принципу работы конструкциями. Но существует одна определенная закономерность и недостаток одновременно, который заключается в зависимости от электроснабжения. Это значит лишь то, что домашняя котельная не будет способна должным образом обогревать все помещения в частном доме. Поэтому на этапе монтаже котла необходимо учитывать различного рода форс-мажорные обстоятельства. Гидравлическая обвязка тепловых установок

Покупая установку, следите за тем, чтобы у производителя были все необходимые документы, а комплектация соответствовала той, что была заявлена. Скорее всего, для проведения всех работ вам будет необходимо приобрести подходящие крепежные детали.

Руководство по установке газового оборудования

Можем вас заверить, что простой газовый котел для отопления помещений частного дома вы можете соорудить самостоятельно и без привлечения опытных мастеров. Но работы по подключению устройства к общей системе правильней всего поручить квалифицированным специалистам, чтобы уберечь себя от возможных ошибок и несостыковок. Для выхлопа газов нужно создавать отдельный газоход. Важно заметить, что многие люди ошибочно путают его с дымоходом. Его длина, согласно нормативно-технической документации, должна быть не больше чем три метра, а отрезок трубы, которая соединяет дымоход и котловое оборудование – не больше 25 сантиметров. Процесс установки котлов и вспомогательных элементов

Каким должно быть помещение, подходящее для монтажа?

Помещение для монтажа котла должно отвечать целому ряду требований. Если вы решите, что их выполнять совершенно необязательно, то будьте готовы к тому, что пожарные инспекции могут предъявить вам штраф в установленном законе размере. Если вы систематически будете отказываться от выполнения полученных рекомендаций, вы рискуете стать виновником аварийной ситуации из-за того, что установка выйдет из строя.

Специалисты в области строительства настоятельно рекомендуют проводить установку газового оборудования в помещениях, не предназначенных для жизни. Самый лучший вариант – чуланы, чердачное или подвальное помещение. Кроме того, если площадь участка частного дома располагает необходимой площадью, правильней всего соорудить небольшую вентилируемую пристройку. Все остальные нюансы месторасположения определяются индивидуально в зависимости от типа котла.

Нормативно-техническая документация категорически запрещает проводить установку котлов двухконтурного типа на кухне или вне стен дома. Обязательно нужно учитывать общую мощность котлов и вспомогательного оборудования. Если она не превышает 150 кВт, то вы можете проводить обустройство на любом из этажей вашего коттеджа. Если котел и другие установки имеют мощность в пределах 150-350 кВт, то установка предоставляется возможной только в подвальных помещениях, либо на первом этаже самого сооружения. Комната, которую вы собираетесь выделить под котельную, должна освещаться, но только естественным светом. Поэтому настоятельно рекомендуется создавать оконные проемы, а также форточки для периодического проветривания. Есть целый ряд требований, которые выдвигаются к параметрам двери в помещение. Она должна быть в ширину не менее 0,8 м. Возьмите во внимание то, что СНиП указывает размеры самого дверного полотна, а не дверного проема! В момент монтажа обязательно оставьте хотя бы минимальную щель между дверной конструкцией и полом, чтобы обеспечить дополнительную циркуляцию воздуха.

Все, что нужно знать о монтаже газового оборудования

Установка газового оборудования для загородного дома сопровождает все этапы, связанные с котлом – от оформления сопроводительной документации на его покупку до создания системы вентиляции воздуха. Первым делом, разумеется, важно подобрать наиболее подходящую установку, после чего в местных службах владелец частного дома заключает договор на подачу газа. Именно эта служба предоставит проект газификации сооружения, а также чертежи, необходимые для правильной установки котла. Наиболее популярный и простой тип такого оборудования – это котел-водогрейка. Конструктивно он имеет только газовую горелку, а также теплообменник. Именно к последнему подсоединяется подача воды и природного газа, а выхлоп продуктов горения выходит через дымоход.

Монтажные работы бывают двух типов, в зависимости от выбранного вами места расположения котла, а именно – настенный и напольный. Самой популярным вариантом для частных домов является первый, поэтому детально разберем именно его:

    • Стена, на которой будет выполнено устройство, тщательно обрабатывается и покрывается специальным шаром огнеупорного материала, дабы предотвратить процесс возгорания, если котел внезапно выйдет из строя.
    • Параллельно с этим ведется подготовка оборудования к монтажу. Вся конструкция и стенки трубок тщательно очищаются резким напором воды, чтобы исключить возможность попадания внутрь мелких соринок, пыли и прочего строительного мусора.
    • Проводится фиксация трубок для подачи воды к фильтру, а также запорной арматуры.
    • Обустраивается система для отвода продуктов горения. Дымоход частного дома должен быть меньше, нежели диаметр установки. Наиболее подходящий вариант – конструкция из стали цилиндрической формы. Дымоход должен иметь отверстие для периодической чистки.

  • Происходит проверка тяги. Если она будет недостаточно хорошей, то подачу газа необходимо как можно быстрее остановить до выяснения первоначальной причины.
  • Осуществляется установка котла в газопровод. Это возможно сделать посредством врезки оборудования. Настоятельно не рекомендуется проводить такие работы самостоятельно, лучше всего обратитесь к мастерам газовой компании, с которой вы сотрудничаете.
  • Подсоединяется оборудование к системе электропитания и запускается в работу автоматика, которая защитит оборудование от сбоев и ошибок в работе.

Особенности эксплуатации

Согласно информации, которую подает СНиП, установка такого оборудования возможна только в сухих нежилых помещениях. Это обусловлено тем, что высокий уровень влажности может стать причиной размножения инородных веществ и образований в воздухе, и пары газа – не исключение. И именно поэтому такие строгие требования выдвигаются к процессу обустройства.

Для улучшения производительности теплообменника специалисты в области строительства советуют защитить его от воздействия пыли и соринок мусора. С этой задачей может помочь справиться фильтр тщательной очистки. До начала обогревательного периода необходимо провести проверку работоспособности системы. Чтобы предотвратить сбои, такая проверка должна проводиться как можно чаще. Кроме того, по мере загрязнения важно осуществлять профилактическую чистку дымохода и фильтров горелки.

как правильно изготовить дровяное устройство для водяного отопления, чертежи

Дровяной котёл — устройство для отопления определённой площади, только в отличие от часто используемых газовых и электрических моделей используются дрова.

У такого котла есть существенные преимущества: подойдёт для загородных домов, не подключённых к газопроводу; не зависит от поставок газа — если по каким-то причинам газ отключили, дом не останется без отопления.

Однако, за запасом дров придётся следить. Помимо дров, в качестве топлива можно использовать отходы лесообработки и прессованные древесные гранулы.

Устройство отопительного котла на дровах

  • Зольная камера — здесь собирается зола, образующаяся при горении древесины.
  • Заслонка — она служит для подачи воздуха для горения.
  • Дрова — основное топливо для прибора.
  • Зона горения — здесь происходит основной теплообразующий процесс.
  • Водяные трубы — по нижней подаётся холодная вода, через верхнюю — выводится горячая.
  • Отводная труба — через неё отводится дым и образующиеся при горении газы. Бывает как вертикальной, так и горизонтальной.

Справка. Положение трубы не влияет на эффективность. С задачей одинаково справляются как первая, так и вторая.

  • Термостат с цепным приводом — служит для регуляции температуры внутри котла и открывания или закрывания заслонки.

Как сделать дровяной котёл для водяного отопления своими руками

  1. Инструменты и материалы:
  • Сварка.
  • Болгарка, шлифовальный и отрезной диски, очки.
  • Дрель, свёрла по металлу.
  • Газовые ключи с номерами 1 и 2.
  • Молоток.
  • Набор ключей и отвёрток.
  • Пассатижи.
  • Угольник.

Изготовление котла, чертежи

Принципиально можно разделить на три этапа:

  • Изготовление корпуса.
  • Сборка.
  • Покраска.

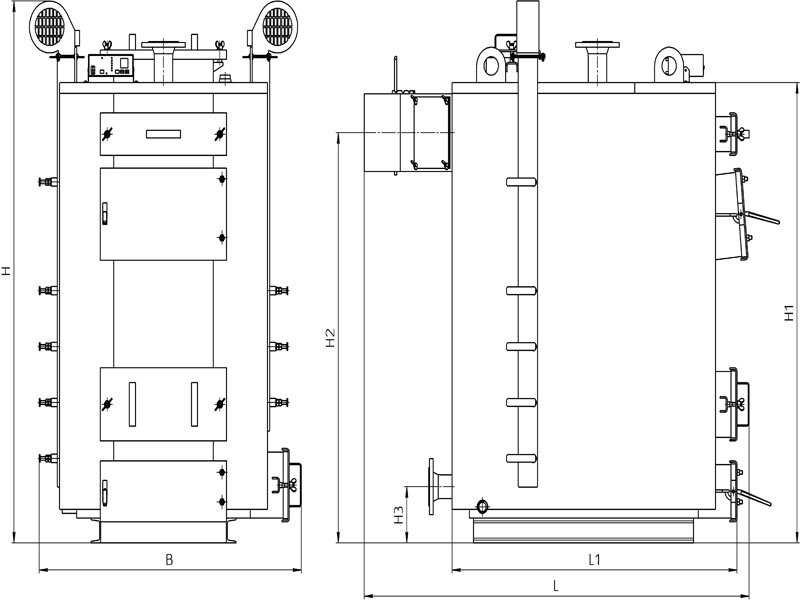

Фото 1. Чертёж отопительного котла на дровах с указанием размеров прибора. Вид спереди и сбоку.

Поэтапное изготовление дровяного котла:

  • Подготовка материала. Наиболее простой вариант — толстостенная двухсотлитровая бочка. Ещё в качестве материала подойдут листовая сталь и труба диаметром 80 см и длиной 1 м. Нержавеющую сталь использовать нежелательно, так как из-за низкой теплопроводности прогрев помещения будет требовать больше дров.
  • Заготовка дна — оптимальная толщина днища равна 50 мм.
  • Подготовка опоры — используют арматуру диаметром 14 мм.
  • Колосник — подойдёт толстый, не менее 50 мм толщиной, металлический круг. В нём проделываются прорези, через которые зола от дров будет поступать в зольник.
  • Подготовка металлического листа для короба с перегородкой.
  • Подготовка листа для водяного бака (подойдёт фабричный).
  • Сварка арматуры внутри корпуса. Фиксация её на трёх уровнях параллельно между собой. Первый — дно котла, второй — над дверцей поддувала, третий — 200—220 мм под верхним краем корпуса.

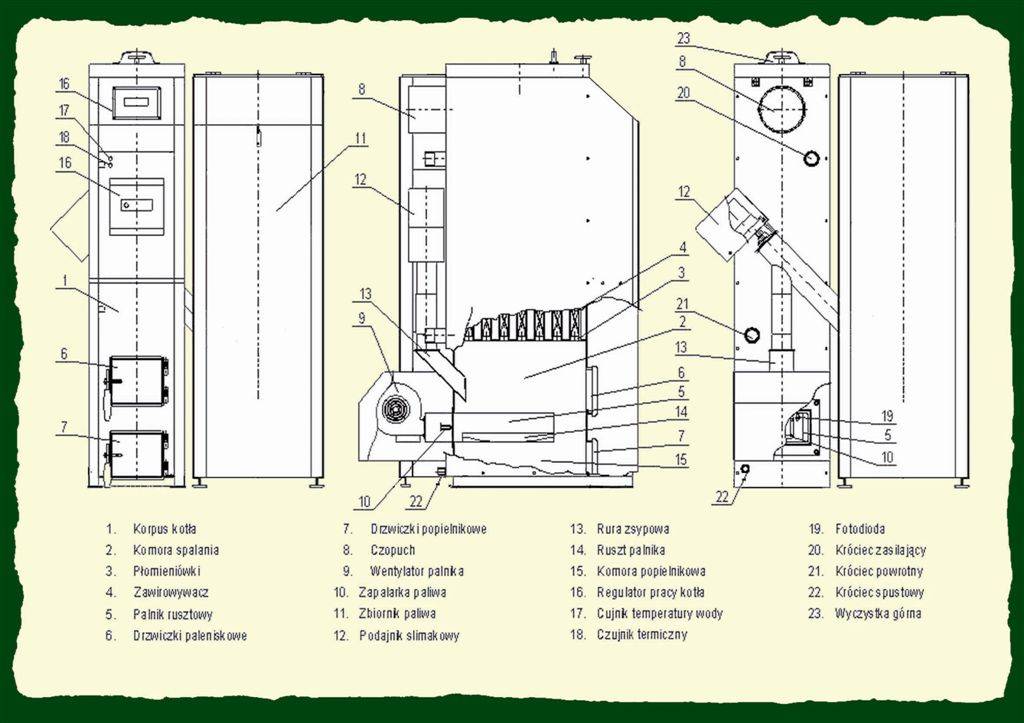

Фото 2. Чертёж дровяного отопительного котла из металла. Устройство показано сбоку в разрезе и спереди.

  • Сооружение короба и разделение его на два отделения: для топки и для золы. Через отверстие в корпусе вставляется короб и фиксируется сваркой.
  • Изготовление поддувала. Можно просто вырезать в корпусе отверстие, а можно выполнить его в виде ящика — отпадёт необходимость присоединять дверцу и станет удобнее удалять накопившуюся золу.
  • Недалеко от низа корпуса приваривается дно, а над ним — колосник. Уровень установки последнего должен совпадать с внутренней перегородкой короба.
  • Делается прорезь для трубы, приваривается дверца и дымоход.
  • Над котлом на высоте 250—300 мм крепится бак для воды. Его прикрепляют к стене и размещают так, чтобы дымоход проходил через него. Тепло от трубы и будет нагревать воду.

Подключение

Представленная ниже последовательность исключительно теоретическая. Выполнять подключение должен только специалист.

  1. Нужно помещение с доступом к свежему воздуху.
  2. В частных домах под котёл выделяется отдельная комната или пристройка. В ней должен иметься канал вентиляции или свой дымоход.
  3. Если в проекте нет точного расстояния до стен, то монтаж должен осуществляться недалеко от вентиляции.
  4. Помещение, где будет находиться котёл должно иметь окно.
  5. Радиаторы подсоединяют последними.

Сложности при установке

  • Монтаж подержанного котла — такие устройства обычно страдают недокомплектом, повреждениями или плохим состоянием отдельных участков. Обслуживание и приведение их в должный вид зачастую превышает стоимость.
  • Неверное место установки — прокаты, к которым крепится котёл должны быть довольно прочными, чтобы выдерживать нагрузку в 300—400 кг. В противном случае есть риск повредить трубопроводы. Котёл должен находиться не менее, чем в 32 см от горючих материалов и 26 — от не горючих.
  • Обвязка — монтировать трубопроводы для твердотопливных котлов нужно так, чтобы обеспечивалась естественная циркуляция воды за счёт разницы температур. Входной трубопровод с холодной водой должен плавно опускаться до самого входа в основное устройство.

  • Насос — циркуляционный насос должен устанавливаться на обратном ходе воды, так продлевается его срок службы, увеличивается КПД, а также исключается образование воздуха.
  • Дымоход — установка заслонки существенно сокращает потерю тепла, а значит — лишний расход топлива.
  • Дверца зольника — при самостоятельном изготовлении должна быть тщательно подогнана под зольник, во избежание теплопотерь.
  • Неподходящее топливо — лучше использовать обычные, необработанные дрова. Пропитанные креозотом шпалы, например, за две недели могут засорить дымоход вплоть до потери тяги или даже зарастанию просвета продуктами горения.

Полезное видео

Посмотрите видеообзор на дровяной отопительный котёл, изготовленный своими руками.

На это стоит обратить внимание

Превышение давления может происходить по следующим причинам:

  • «Встал» циркуляционный насос.
  • Неверная регулировка автоматики.
  • Утечка в теплообменнике.
  • Неисправность или плохое закрытие крана подпитки.
  • Недостаток теплоносителя.

Если что-то из этого не поддаётся устранению, требуется вызов специалиста:

  • Неисправная система безопасности. Неисправность этой системы может повлечь превышение давления. Установка между котлом и ГБ запоров строго запрещена.
  • Тёмный дым, искры на выходе дымохода, отсутствие гула, жёлтое пламя — засорён дымоход.

Внимание! Для долгой работы котла соблюдайте все правила эксплуатации, используйте сухое топливо, так как влага снижает уровень КПД и уменьшает срок службы котла.

Отопление в доме обходится дороже с каждым годом, поэтому люди стараются найти более экономичные варианты, такие как дровяной котёл.

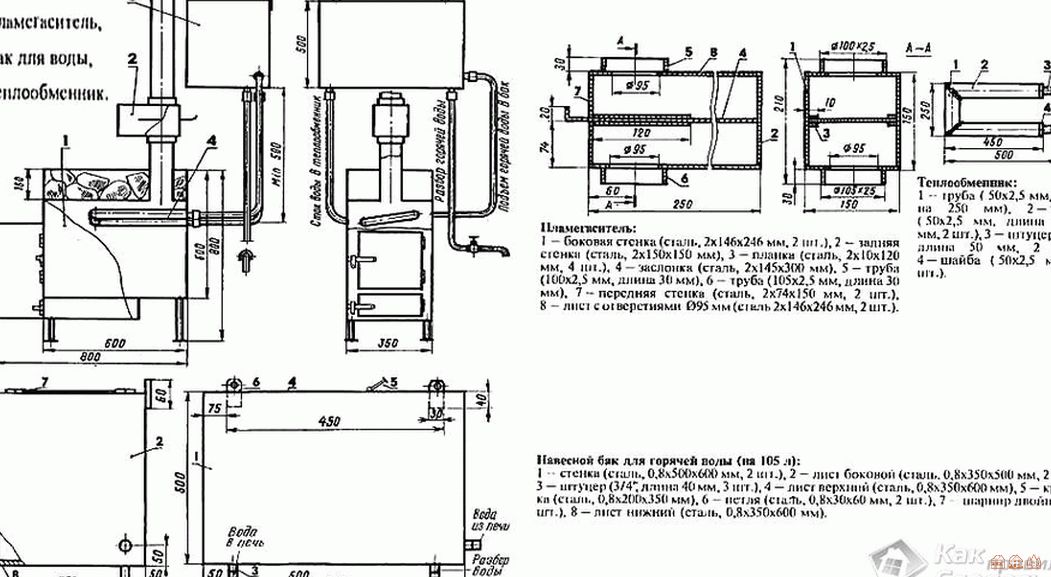

Котел отопления своими руками — чертежи

Рукодельный — не означает неполноценный. в которых паз мы удостоверимся в том, что отсутствие свободного времени и конкретных способностей сильно бьют по нашему карману. Это тупик, но мы как правило, не об этом. Даже подобные непростые и ответственные устройства, как котлы отопления, могут быть сконцентрированы без посторонней помощи, полностью и ли отчасти. У них может быть несовершенная кривая КПД или слабенький внешний вид, но они все работают. Они обогревают дома если не как основное оборудование для отопления, то как запасное или дополнительное. Некоторые вариации для решения задач по отоплению собственными руками мы предложим сегодня.

  1. Газ. Дорогостоящий, подача неустойчивая, качество не даст возможность установить технологичный экономный газовый отопительный котел.
  2.  Электрический ток. Подача неустойчивая, напряжение тоже переменчивое, стоит затратно, но есть почти что в любом доме и даже в очень глуши. Электробойлеры отопления очень часто применяются также и для горячего снабжения воды. Также есть возможность ставить сегодняшние электролизные экономные отопительные станции.
  3.  Жидкое горючее. Бесперспективный способ отопления, так как направление к сокращению применения нефтепродуктов через десяток-другой лет коснется не только фондовых бирж, но и Ракукинского сельского совета. Жидкотопливные котлы в большинстве случаев рассматриваются как дополнительное оборудование для отопления и для непостоянного отопления. Они не комфортны в работе, чадят, КПД не очень высокий.
  4.  Твёрдое горючее. Пока это один, если не альтернативный, то добавочный метод организовать индивидуальное отопление. Котел работающий на твёрдом топливе отопления собственными руками чертежи различных конструктивных вариантов, мы приводим, как иллюстрацию общедоступности подобного способа.
  5. Альтернативные способы отопления. Для нашей родины первой половины ХХI столетия — это остается фантастикой, очень красивым и интересным материалом для изучения, но возможности выполнять большое количество схем получения альтернативной энергии нет.

Отопительные котлы на дровах

Котел на щепе в довольно обычном и доступном варианте можно сделать по принципу 2-ух цилиндров, один из которых помещен вовнутрь второго. Цилиндр малого диаметра при этом будет предназначается для камеры сгорания, а в большом цилиндре пребывает теплового носителя. Реализовать его можно так же просто, как смотрится описанная схема.

В свободное место между трубами заливается вода или антифриз, к этому резервуару подключаются два отрезка трубы, а внутренний объем будет предназначается для камеры сгорания дровами. Данная схема работает как на дровах, так и на опилках или щепках, но особенно результативного КПД ожидать от подобного котла не стоит.

Газогенераторный

котел собственными руками

Очень продуктивный из котлов, которые работают на твёрдом топливе. Смысл его работы состоит в том, чтобы добиться такой температуры изнутри топки, чтобы горючее (дрова, опилки, тырса, брикеты) не сгорало сразу, а разлагалось под температурным воздействием в границах 300-600 градусов. Если получится достичь таких условий, тогда в рабочий период в камере сгорания будет выделяться газогенераторный газ, который и есть основное горючее для подобного котла.

Дерево начинает разлагаться под воздействием температуры, но полностью гореть оно не сможет из-за малого объема кислорода. Если открыть дозированную подачу воздуха, тогда будет возможность настраивать температуру работы агрегата. Чертеж подобного устройства мы привели на страничке, но если даже приобрести газогенераторный котел, то он оправдается практически в течении сезона. Иное дело, что сделать его собственными руками очень сложно, как дровяной.

Жидкотопливный котел собственными руками

Котлы отопления на жидком топливе работают на отработанном моторном масле, мазуте, солярке и другими отходами перегонки нефти. Он достаточно выгодный, так как как правило негорючее, точнее, слабо горючее жидкое горючее горит не само по себе, а сгорают его пары. Газы появляются в результате проникания капелек топлива на раскаленную поверхность и точно также, как и в котлах на дровах, сгорая, греют теплового носителя.

Такие варианты котлов для отапливания не единственный из допустимых вариантов для сооружения собственными руками. Они просто довольно обычные, которые показывают, что если есть умелые руки и желание, можно не просто классно экономить на оборудовании, но и высчитать хороший котел, который станет подходить всем требованиям по топливу, объему помещения которое отапливается и скорее всего прослужит не меньше, чем заводское оборудование. Не мерзните во время зимы, удачливых опытов!


Как работают модульные котлы?

Для компаний и предприятий, которые полагаются на паровое тепло как часть своего технологического процесса, поиск бойлера нужного размера может стать настоящей проблемой. Модульные системы паровых котлов по требованию предлагают множество преимуществ для предприятий и отраслей, которым необходимы надежность, энергоэффективность и безопасность, особенно в условиях ограниченного пространства.

Среди преимуществ выбора модульной котельной системы — возможность масштабирования, длительный срок службы, гибкость в проектировании котельной и выдающаяся экономия на счетах за электроэнергию и других затратах. Модульные котлы работают с высоким уровнем эффективности и хорошо подходят для различных потребностей в паре. Давайте рассмотрим, как работают модульные котлы, и что вы можете ожидать, инвестируя в новую котельную систему от Miura.

Когда размер котла имеет значение?

Размер котла зависит не только от его функции. Вам не обязательно нужен котел большего размера, потому что вы используете котел для многократного использования (например, в качестве системы отопления, нагревателя горячей воды и прямого выхода пара). Скорее, размер котла больше зависит от того, сколько квадратных метров вам нужно сэкономить, а также от общей стоимости использования.

Когда компания относительно невелика или имеет ограниченную площадь в квадратных футах, размер котла, безусловно, имеет значение. Различные типы котлов бывают разных размеров, а для стандартных дымогарных котлов обычно требуется отдельная котельная с достаточным пространством для большого резервуара для воды. Кроме того, обычные котельные системы предназначены для нагрева большого количества воды, что требует много киловатт-часов энергии даже в непроизводственное время. Они прекрасно работают на предприятиях, которые работают круглосуточно и без выходных, но для предприятий с меньшим количеством смен или рабочих часов они в конечном итоге потребляют гораздо больше БТЕ, чем им нужно.Чем больше размер котла, тем дороже обходится его эксплуатация, даже если вам не нужен пар или горячая вода. Короче говоря, большие котлы занимают больше места и стоят больше денег, а небольшим компаниям может не хватать и того, и другого.

Высокоэффективные модульные газовые котлы Miura

помогают решить обе эти проблемы. Во-первых, их компактная конструкция с водяными трубами занимает примерно половину площади котельной системы среднего размера с сопоставимым уровнем мощности, поэтому компаниям с ограниченным пространством не приходится жертвовать производительностью ради места.Во-вторых, благодаря малому объему водонагревателя для быстрого нагрева, котел Miura может перейти от холодного пуска к нагреву паром за 5 минут или меньше с минимальными потерями тепла. Это позволяет компаниям получать пар по требованию, не тратя энергию на длительное время запуска.

Модульные котлы работают в паре друг с другом.

Модульные котлы представляют собой группу небольших котлов, которые работают вместе и функционируют как один котел с одним главным контроллером, обеспечивающим переменное количество пара.Разработка модульного котла была разработана для обеспечения высочайшего уровня эффективности для удовлетворения потребностей компаний с изменяющейся нагрузкой. Подключив несколько модулей в тандем, система может запускать или выключать модули в ответ на запрос. Когда пар не нужен, модули отключаются; когда спрос увеличивается, модули могут запускаться в течение пяти минут.

Каждый модуль работает независимо от других.

Каждый модульный котел Miura поставляется с собственной горелкой, которая работает отдельно от других модулей.Одним из ключевых преимуществ модульной конструкции является то, что если один из модулей нуждается в ремонте или техническом обслуживании, другие могут продолжать работать и подавать пар, пока соответствующий модуль находится в ремонте. Это означает, что вам не нужно беспокоиться о потере драгоценного рабочего времени из-за технического обслуживания или ремонта. (Напротив, если обычный котел выйдет из строя, установка полностью остановится до тех пор, пока котел не будет отремонтирован или заменен.) Одна только эта особенность может сделать водотрубные котлы достойными инвестиций, потому что вы можете вернуть тысячи долларов дохода в год, который вы бы имели. иначе потеряно.

Вращающиеся котлы служат дольше.

Поскольку каждый модуль можно чередовать в зависимости от рабочей нагрузки, износ каждой секции значительно снижается. Замена блоков также позволяет специалистам по техническому обслуживанию выполнять обслуживание, не отключая другие модули.

Модульность экономит деньги за счет повышения эффективности.

Благодаря возможности быстрого включения и выключения котлов модульные котлы экономят воду и топливо, которые обычно расходуются впустую при использовании традиционных котлов. Улучшенная топливная экономичность может сэкономить до 20% годовых затрат на топливо. Дополнительным преимуществом модульных котлов Miura является то, что они имеют чрезвычайно низкий уровень выбросов оксидов азота и углекислого газа, помогая компаниям соблюдать даже самые строгие стандарты выбросов, а также защищая окружающую среду.

Обеспечьте масштабируемость с помощью системы множественной установки Miura (MI).

Одним из самых больших преимуществ модульной котельной системы является масштабируемость. С помощью системы множественной установки Miura (MI) компании могут настроить систему котла по требованию для удовлетворения своих меняющихся потребностей в паре.Система MI позволяет сконфигурировать вашу систему с точным количеством котлов, необходимых для создания паровой нагрузки с точными допусками. Оттуда довольно легко добавить блоки в вашу котельную систему Miura, чтобы удовлетворить потребности в паре по мере роста вашей деятельности.

Загрузите нашу белую книгу о модульности котла.

Ник Макбрайд, помощник вице-президента по проектированию в США для Miura America, написал подробный информационный документ под названием, в котором рассматриваются некоторые преимущества и стратегии эксплуатации для инженеров и операторов объектов, использующих модульные системы.

«Если вы посмотрите на модульные котельные системы по требованию по сравнению с обычными системами, — пишет он, — вы обнаружите, что они лучше снижают потребление энергии, необходимое для удовлетворения потребностей, особенно потребностей, которые меняются во времени. Они делают это, распределяя выходную мощность между несколькими небольшими блоками и достигая выдающейся эффективности».

Чтобы ознакомиться с подробным анализом Ника, вы можете бесплатно загрузить официальный документ здесь.

Узнайте больше о модульных котлах Miura

Помимо повышенной безопасности, эффективности и масштабируемости, мы считаем, что модульные паровые котлы — это будущее парового отопления.

Если вы хотите установить новую котельную систему или заменить существующий котел, мы будем рады поговорить. Свяжитесь с представителем Miura в вашем регионе или позвоните нам по телефону 1-678-685-0929, чтобы узнать больше о том, какую выгоду ваша компания может получить от внедрения модульной котельной системы.

Хитрости в усадьбе: самодельное лучистое тепло с помощью котла с ракетной печью – Новости Матери-Земли

Мы с женой спроектировали наш дом для лучистого тепла своими руками. Я установил медные теплообменники в топку и дымовую трубу печи Fisher Grandpa Bear, на которой я вырос, и прокачивал через нее воду, чтобы нагреть наши лучистые полы.После трудной зимы, проведенной на кормлении печи, я понял, что ракетная печь лучше подойдет для наших нужд. (Ракетные печи — это эффективные конвекционные печи, работающие на биомассе, которые горят горячее, чем обычные печи.)

Мне потребовалось два-три дня, чтобы построить то, что я называю ракетной печью «Дракон». Он состоит из трех основных компонентов: камеры сгорания, в которой начинается горение; стояк, представляющий собой конвекционный двигатель, который запускает печь; и два теплообменника. Нагретая вода хранится в баке на 330 галлонов отдельно от печи.Я разработал закрытую систему, что означает, что вода не входит и не выходит из системы. Чтобы построить собственного «Дракона», отправляйтесь на местную свалку и подберите детали из металлолома, избегая алюминия.

Узнайте больше об этом проекте котла с ракетной печью.

Материалы

• Сталь толщиной от 1⁄4 до 3⁄8 дюйма для основания/решетки
• Сталь толщиной от 1⁄16 до 1⁄8 дюйма для внутренних и внешних стенок камеры сгорания
• От 1⁄16 до 1⁄ Сталь толщиной 8 дюймов для основания стояка
• Сталь толщиной от 1/8 до 1/4 дюйма для стояка/соединительной трубы и наружной стенки стояка
• Два 50-футовых витка мягкого материала толщиной 1/2 дюйма. медная трубка
• 3/4-дюймовый резиновый шланг для горячей воды

Инструменты

• Молоток
• Сварочный аппарат
• Электролобзик
• Сабельная пила
• Фонарик
• Болгарка или плазменный резак для резки металла

Камера сгорания. Топочная камера состоит из основания, решетки, внутренней стенки, теплообменника из мягких медных труб и наружной стенки с крышкой. Диаметр вашей внешней стены должен быть примерно на 1 1/2 дюйма больше, чем диаметр вашей внутренней стены.

Я соорудил основу, приварив часть старого водонагревателя к нижнему ободу двухколесной проставки полуприцепа или тормозного барабана. Вы можете использовать все, что сделано из стали толщиной не менее 1⁄4 дюйма и имеет какую-то структуру сетки / спиц, чтобы пропускать воздух и пепел.

Установите внутреннюю стенку камеры над основанием для хранения дров. Я отрезал дно и верхнюю часть старого 100-фунтового баллона с пропаном.

Оберните 1/2-дюймовую медную трубку вокруг камеры сгорания, чтобы создать первоначальный теплообменник. Оставьте приблизительно 10 дюймов, торчащих за пределы верхней и нижней части внутренней стенки камеры. (См. «Теплообменники» ниже.)

Сделайте надрез в нижней части внешней стенки камеры для выхода медной катушки. Сдвиньте внешнюю стенку камеры вниз по медной трубке.Убедитесь, что крышка надевается на внешнюю камеру.

После того, как вы собрали печь, вам нужно разметить и вырезать отверстие в нижней юбке/решетке и вставить 2-дюймовую стальную трубу, которая будет служить воздухозаборником. Установите входное отверстие под углом 45 градусов, где-то рядом с центром решетки. Часть мусора, выпадающего из печи, может быть раскаленными углями, поэтому важно, чтобы впускное отверстие высыпалось вниз в огнеупорный контейнер.

Подъемная трубка. Это вертикальная труба, в которой горячий газ и пламя поднимаются вверх, создавая мощную силу конвекции, развивающую тягу.Несмотря на то, что стенка внешней камеры на стояке не требуется, если вы планируете выводить воздух прямо из стояка прямо в дымоход, это добавит некоторую изоляцию, чтобы обеспечить более эффективную передачу тепла от стояка во вторичный контур. теплообменник. Это также повысит безопасность стояка и колена в сборе, которые могут раскаляться докрасна.

Подсоедините стояк к камере сгорания с помощью колена 90 градусов (или сделайте колено 90 градусов, обрезав трубу под углом 45 градусов).Изготовьте опору и внешнюю стенку камеры для размещения стояка. Оберните 1/2-дюймовую медную трубку вокруг стояка в качестве теплообменника. Поместите дымовую трубу прямо в стояк и выведите воздух наружу здания.

Теплообменники. Используйте медную трубку диаметром 1/2 дюйма. Если вы будете использовать инструмент для развальцовки для выполнения сантехнических соединений, не имеет значения, какой размер у вас медной трубы (CTS) или размер трубы для хладагента. Оставьте трубку свернутой. Снимите защитные резиновые колпачки с обоих концов и отложите их в сторону.Поверните катушку и отрегулируйте петли так, чтобы, когда катушка стоит вертикально, оба конца трубки были направлены вверх. Поместите один конец трубки в садовый шланг и включайте его примерно наполовину, пока с другого конца не пойдет вода. Это вытеснит все пузырьки воздуха из трубки. Снимите шланг, следя за тем, чтобы вода оставалась внутри трубки, и закройте колпачки на обоих концах. Поместите трубку в морозильную камеру примерно на 12 часов. Лед оттолкнет колпачки и выступит на пару дюймов с обоих концов.Этот шаг необходим для предотвращения перекручивания трубки при сгибании ее вокруг стояка. Чтобы создать змеевик теплообменника для стояка, аккуратно выпрямите примерно 20 футов трубки и прикрепите ее скотчем к стояку.

Лента будет удерживать трубку на месте, когда вы быстро намотаете медь на стояк. В результате получится хитрый змеевик, напоминающий самогонные аппараты. Аналогично повторите процесс для камеры сгорания, поместив большую часть змеевика в нижнюю треть камеры, где будет сосредоточена большая часть тепла.Используйте проволоку вместо ленты, чтобы удерживать медь при намотке этой катушки.

Используйте хомуты из нержавеющей стали для подсоединения 3/4-дюймового резинового шланга к обоим теплообменникам котла ракетной печи. Резиновый шланг должен выдерживать температуру до 212 градусов по Фаренгейту. Я использую стальной бак на 330 галлонов для хранения горячей воды. Вода, безусловно, является наиболее эффективной средой для хранения тепловой массы, поэтому у нас есть примерно восемь часов буферного времени после того, как пожар погаснет, прежде чем наш дом начнет остывать.Вода по трубе подается из дома в печь, из печи в бак, а из бака обратно в дом. Еще одним преимуществом является то, что бак смягчает перепады температуры в печи. Это гарантирует, что я никогда не рискую подавать чрезмерно горячую воду в трубопроводы из сшитого полиэтилена (PEX) в наших бетонных полах (которые рассчитаны на температуру до 185 градусов под давлением).


Есть взлом? Если вы решили проблему с вашей собственностью, мы хотим услышать об этом. Напишите свое решение и отправьте его (с фотографиями) по адресу [email protected]ком .

2016 новая конструкция газового парового котла

2016 новая конструкция газового парового котла

18410 Лучшие котлы для отопления домаКотлы выполняют чрезвычайно важную функцию в домах по всей стране. В холодные зимние месяцы бойлеры служат важным источником тепла, защищая от холода и обеспечивая комфорт семьям. Кроме того, бойлеры обеспечивают дом стабильной подачей горячей воды, что очень полезно. 10 лучших газовых печей Качественная печь согревает ваш дом и снижает счета за коммунальные услуги.Ознакомьтесь с нашим обзором самых популярных газовых печей на рынке. Печь, котел, тепловой насос – что лучше? | DoItYourself.com Если вы собираетесь купить новую печь, бойлер или тепловой насос, вам необходимо знать различия, чтобы принять правильное решение для вашего дома и потребностей. Печь представляет собой закрытую нагревательную установку, которая нагревает воздух путем передачи тепла в металлической камере сгорания воздуху и его циркуляции через паровые котлы | DoItYourself.comПаровые котлы — это сосуды, содержащие воду, которые нагревают воду для создания пара, который выбрасывается из котлов для различных функций, таких как эксплуатация производственного оборудования, стерилизация, обогрев, очистка паром и приведение в действие поездов, кораблей и лодок. Паровые котлы – это сосуды с водой, которые нагревают. Газовые печи и котлы – новые дизельные автомобили? Эпоха дизельных и бензиновых автомобилей подходит к концу. Пришло время сделать то же самое для отопления на ископаемом топливе. Эпоха дизельных и бензиновых автомобилей подходит к концу. Пришло время сделать то же самое для отопления на ископаемом топливе. Трудно убедить кого-либо в Северной Америке в вреде газовых печей (или бойлеров, как их еще называют. Печи для обогрева нефти и газа | DoItYourself.com. Многие домовладельцы ошибочно полагают, что бойлер и водонагреватель выполняют одну и ту же функцию.Думаете, у вас утечка печного газа? Подтвердите свои подозрения с помощью этих 7 тестов. Зима всегда не за горами, так что настройте свою печь и наблюдайте, как уменьшаются ваши счета за отопление. Вы будете заменять его каждые несколькоПечи и системы отопления | HomeСоветыВведение и ссылки, которые помогут вам решить вопросы, связанные с покупкой нового отопительного оборудования, установкой определенных типов приборов и материалов, влияющих на отопление вашего дома, устранением проблем с печами и базовым обслуживанием. Присоединяйтесь к нам, чтобы получить отличные советы по экономии денег, классные идеи и ценную информацию о том, как купить печь для отопления дома | HomeСоветыЭкспертные советы о том, как оценить вашу текущую систему отопления и как купить новую печь, в том числе о том, как выбрать дилера.Присоединяйтесь к нам, чтобы получить отличные советы по экономии денег, интересные идеи и ценные советы от эксперта по благоустройству дома Дона Вандерворта! Как часто? Только раз в месяц-два. Отписаться от любогоБойлеры — Как работают паровые двигатели | HowStuffWorksРеклама Пар высокого давления для паровой машины поступает из котла. Работа котла заключается в нагревании воды для создания пара. Есть два подхода: пожарная труба и водяная труба. Жаротрубный котел был более распространен в 1800-х годах. Он состоит из резервуара с водой, перфорированного трубами.Что происходит, когда газ нагревается? Когда газ нагревается, его молекулы начинают двигаться с гораздо большей скоростью, и это, следовательно, вызывает увеличение давления внутри контейнера, удерживающего t Когда газ нагревается, его молекулы начинают двигаться со значительно большей скоростью. более высокая скорость и, как следствие, увеличение давления внутри контейнера

Новости по теме

Основы проекта котла

| AIChE

В этой статье описывается несколько переменных, которые следует учитывать при выборе парового котла — от выбора конфигурации котла до понимания химического состава котловой воды.

Предположим, перед вами стоит задача найти подходящую замену стареющему котлу на вашем предприятии. Эта статья предоставит вам некоторую ключевую информацию о паровых котлах, включая типы топлива, конфигурации котлов и особенности системы конденсации.

Прежде чем приступить к проекту, вам необходимо вооружиться некоторыми базовыми знаниями, такими как ваши потребности в паре, какой тип котла вы предпочитаете и какой производитель может удовлетворить ваши потребности. Вы бы не стали спрашивать автодилера: «Какую машину, по вашему мнению, мне следует купить?» Поэтому вам нужно понимать свои собственные требования, чтобы помочь вам сузить варианты. Итак, прежде чем вы сможете выбрать лучший котел для своего применения, определите свои потребности и изучите доступные технологии.

В идеале у вас будет достаточно времени, чтобы собрать информацию и выбрать оборудование, соответствующее вашим потребностям. Однако, если произойдет отказ котла, и вы уложитесь в срок, вам, возможно, придется взять в аренду котел. Есть много компаний, которые могут выполнить заявку на аренду примерно за одну-две недели. Установка сменного котла на вашем объекте в течение недели или около того, как правило, невозможна, поскольку это может быть выполнено только производителем котлов, имеющим запасные бойлеры, которые могут соответствовать вашим потребностям в паре; как правило, такая возможность есть только у производителей модульных котлов.Для целей этого разговора давайте предположим, что у вас есть некоторое время, чтобы принять обоснованное решение.

Координация проектной группы

При выборе проектной группы выбор одного человека, который будет основным контактным лицом для проекта, как для внутреннего, так и для внешнего персонала, может быть наиболее важным фактором для командной коммуникации. Это контактное лицо должно полностью понимать цель проекта по замене котла, быть легкодоступным и достаточно гибким, чтобы справляться с частыми изменениями.

В начале проекта запланируйте собрание группы и задайте на нем следующие вопросы:

  • Что нам нужно? Нам нужен пар или горячая вода? Нужна ли нам влажность? Нужно ли нам электричество? Нам просто нужна определенная температура для нашего процесса? Как часто он нам нужен?
  • Насколько важен наш процесс? Мы заменяем оборудование? Мы начинаем с нуля?
  • Какой период окупаемости мы рассматриваем: 5 или 10 лет? Или есть другой движущий фактор стоимости?
  • Кто-нибудь в этой команде понимает химию котловой воды?
  • Хотим ли мы выполнять техническое обслуживание этого оборудования, или мы отдадим его на аутсорсинг? Есть ли какие-либо гарантии или гарантии от любого из производителей, связанные с услугами по комплектации?
  • Что наше государство говорит о работе котлов? Что говорит наша страховая компания о котлах?

Вы должны знать ответы на эти вопросы, чтобы полностью понять масштабы проекта. Есть много организаций, которые вы можете нанять, чтобы они ответили на эти вопросы и доставили вам оптимальную котельную систему на блюдечке. Но если вы представляете собой самостоятельную организацию, вам может понадобиться ознакомиться с темами, рассматриваемыми в этой статье, прежде чем вы начнете отвечать на эти вопросы (или начнете звонить внешним компаниям).

Классификация котлов

Самое простое определение котла – это закрытый сосуд, в котором вода нагревается до тех пор, пока вода не достигнет желаемого давления и температуры.Это определение является чрезвычайно широким, и проектная группа должна будет сузить конкретный тип котла, который потребуется. Некоторые производители используют термин «котел» для обозначения различных подкатегорий котлов, таких как энергетические котлы, высокотемпературные водогрейные котлы, паровые отопительные котлы или водогрейные отопительные котлы.

Кодекс котлов и сосудов под давлением (BPVC) Американского общества инженеров-механиков (ASME) регулирует проектирование и изготовление котлов (1, 2) . Ваши требования к котлу будут зависеть от того, как вы планируете использовать котел в своем технологическом процессе. Вам нужно электричество, отопление или что-то еще? ASME делит котлы на две категории: с высоким давлением/температурой и с низким давлением/температурой.

ASME BPVC Раздел I: Энергетические котлы. Этот раздел норм устанавливает требования ко всем методам конструирования энергетических и электрических котлов, а также высокотемпературных водогрейных котлов, парогенераторов-утилизаторов, парогенераторов с солнечными коллекторами и некоторых сосудов под давлением (1) .Это паровые котлы, в которых давление пара превышает 15 фунтов на квадратный дюйм, и водяные котлы, в которых давление превышает 160 фунтов на квадратный дюйм и/или температура превышает 250°F.

ASME BPVC Раздел IV: Отопительные котлы. В этом разделе правил приведены требования к проектированию, изготовлению, установке и проверке паровых отопительных котлов, водогрейных отопительных котлов, водогрейных котлов и подогревателей питьевой воды, предназначенных для работы при низком давлении, которые работают непосредственно на жидком топливе. , газ, электричество, уголь или другое твердое или жидкое топливо (2) .Это паровые котлы, в которых давление пара не превышает 15 фунтов на квадратный дюйм, и водяные котлы, в которых давление не превышает 160 фунтов на квадратный дюйм, а температура не превышает 250°F.

Для достижения высоких температур можно использовать паровые или водогрейные котлы, но инфраструктура распределительных систем будет другой. Системы распределения горячей воды, как правило, более эффективны, чем системы распределения пара, поскольку большинство систем горячего водоснабжения являются замкнутыми, им требуется очень мало подпиточной воды и отсутствуют потери вторичного пара, связанные с конденсатоотводчиками паровых систем.Также в котле водогрейной системы не накапливаются растворенные твердые частицы, поэтому нет необходимости в продувке.

Хотя некоторые производители используют одинаковую конструкцию для своих паровых и водогрейных котлов, водогрейные котлы обычно более эффективны, чем паровые котлы. Поскольку паровым котлам требуется гораздо больше тепла для создания пара, потери тепловой энергии намного больше, чем в системах с горячей водой. Некоторое количество этого тепла можно утилизировать с помощью экономайзеров, но покупка экономайзера обычно требует дополнительного анализа затрат, чтобы определить, нужен ли он.

Системы с горячей водой имеют некоторые недостатки по сравнению с паровыми системами. Горячая вода не может обеспечить такую ​​высокую температуру, как пар. Кроме того, горячую воду необходимо перекачивать на более высокие отметки, тогда как пар может перемещаться по трубопроводам на более высокие отметки без использования насосов, поскольку он перемещается из областей с более высоким давлением в области с более низким давлением.

Концепция котла очень проста, но выбор правильного котла требует тщательного рассмотрения, чтобы убедиться, что вы получаете желаемую мощность.При оценке вариантов котла учитывайте долгосрочные экономические показатели (90 108, т. е. 90 109 денег, сэкономленных или потраченных с течением времени). Убедитесь, что вы понимаете, что решения, которые вы принимаете сегодня, повлияют на расходы в будущем.

В оставшейся части этого проекта давайте сосредоточимся на паровых котлах.

Основы системы парового котла

Паровой котел используется для нагрева воды в пар, и пар циркулирует по замкнутой системе трубопроводов для передачи тепла и/или влаги в процесс.Если в вашей системе есть процессы, требующие разного давления и температуры пара, вы можете использовать редукторы давления, чтобы изменить давление пара для определенных частей оборудования. В качестве альтернативы вы можете использовать отдельные паровые котлы с разным номинальным давлением для каждого…

Сделай сам – замени масляный фильтр в своем котле

Если вы хотите, чтобы ваш котел оставался в хорошем состоянии, вам необходимо регулярно менять его масляный фильтр. Масляный фильтр вашего котла выполняет очень важную работу: предотвращает попадание мелких частиц, вызывающих повреждения, таких как грязь и пыль, из вашего котла. Оказавшись внутри, такие частицы могут циркулировать, вызывая абразивные повреждения и снижая эффективность вашего котла. Излишне говорить, что лучше предотвратить такие проблемы сейчас, чем устранять их позже, поэтому очень важно поддерживать эффективность масляного фильтра. К счастью, замена масляного фильтра вашего котла — это простая процедура, которую вы сможете выполнить самостоятельно без каких-либо проблем. Нижеследующее должно дать вам все, что вам нужно знать о том, как это сделать.

Шаг 1. Отключение питания

Замена фильтра в вашем котле, хотя и достаточно проста, но достаточно сложна, поэтому требует некоторого планирования, чтобы гарантировать, что ничего не пойдет не так, как это может вызвать у вас настоящие проблемы.Из-за этого обязательно потратьте минимальное количество времени, необходимое для правильной настройки, так как это может сэкономить вам много времени или денег в долгосрочной перспективе, а также защитить вашу безопасность.

Прежде чем что-либо делать, отключите питание вашего котла автоматическим выключателем. Затем выключите его на выключателе. Выключатель может быть расположен в нескольких местах. Скорее всего, рядом с самим котлом, но может быть и возле входа в котельную.

Наконец, закройте клапан подачи масла.После того, как вы это сделали, вы должны подождать, пока котел остынет, чтобы продолжить.

Сначала застелите пол рабочего места газетами. Это делается для того, чтобы масло не испачкало пол. Вам не нужно покрывать очень большую площадь, но обязательно покройте область, непосредственно окружающую ваш котел.

Прежде чем прикасаться к чему-либо, наденьте пластиковые перчатки, чтобы защитить руки. Затем поместите пластиковый пакет под масляный фильтр, чтобы собрать как можно больше масла при его удалении.Держите его там одной рукой. Другой рукой держите гаечный ключ. Гаечным ключом ослабьте гайку, удерживающую масляный фильтр на месте. Сделав это, вы можете снять масляный фильтр и поместить его в пластиковый пакет с минимальными трудностями.

Теперь можно установить новый масляный фильтр. Достаньте новый масляный фильтр и вставьте его туда, где вы удалили старый масляный фильтр. Затем положите новую прокладку сверху. Закройте корпус и плотно закройте его с помощью гаечного ключа. Наконец, как только вы закончите, вы можете включить питание вашего котла с помощью автоматического выключателя и выключателя, а также открыть клапан подачи масла.

рисунков. Чем хороши газовые котлы на дровах Газовый котел

Природный газ является самым дешевым и эффективным источником тепла. К сожалению, магистральный газопровод проложен не во всех регионах нашей Родины, и даже баллонный газопровод не везде доставлен. Тем не менее, это не повод отказываться от его использования при отоплении дома за тем единственным исключением, что вам придется сделать своими руками бензогенератор на дровах.Это альтернативный способ отопления, где в качестве базового топлива будут использоваться не только дрова, но и опилки, пеллеты, отходы деревообрабатывающей промышленности и т. д.

В статье мы подробно рассмотрим, как правильно сделать такой агрегат, что для этого нужно, а также разберемся в его преимуществах и возможных недостатках.

Как это работает

Для добычи природного газа не обязательно искать месторождение и открывать скважину, можно использовать пиролизный котел.Это особый вид котельного оборудования, где топливо сгорает при минимальном доступе кислорода, разлагаясь на древесные отходы (уголь) и горючий газ (пропилен и этилен).

Учитывая, что процесс сжигания пиролизных газов происходит одновременно с топливом, КПД котла увеличивается в 1,5-2 раза при том же расходе топлива, что и у обычного котла.

Медленное горение топлива (дрова, опилки, пеллеты и т.п.) обеспечивает значительно более длительный процесс горения (12 часов против 3-4 часов у обычного).

На схеме показано по какому принципу работает пиролизный котел и как протекает процесс образования горючего (древесного) газа.

Являясь уже, по сути, газогенераторным оборудованием, такой котел выполняет ряд задач, а именно:

  1. Производит низкомолекулярные олефины в результате сжигания древесины и входящей в их состав целлюлозы.
  2. Очищает олефины от всех посторонних примесей, в результате чего получается чистый горючий газ.
  3. Охлаждает газы за счет уменьшения количества энергии при окончательном сгорании топлива.

Пиролизный котел всегда делится на 2 камеры, в одной из которых сгорает основное топливо с минимальным доступом кислорода, во вторую поступают отработанные газы и при откачке воздуха происходит их сжигание.

Такая оптимизация процесса горения позволяет решить сразу 2 ключевые задачи — повышение КПД котла и возможность организовать водогрейный котел, соединив его с водяной рубашкой.

Процесс пиролиза обеспечивает полное сгорание топлива с максимальной теплоотдачей, что на выходе дает экономию затрат более 35%.

Дровяной газовый котел можно сделать своими руками, но перед этим необходимо разобраться в принципе его работы, устройстве камер внутреннего сгорания и технике безопасности, чтобы исключить малейшее нарушение технологии.

Устройство дровяной модели и схема

Этот тип котла работает точно так же, как и обычный твердотопливный котел.Дрова, пеллеты, брикеты, опилки и другие виды топлива закладываются в нижнюю камеру, поджигаются, после чего открывается воздушная заслонка для создания тяги.

Воздушная заслонка должна быть открыта только наполовину, чтобы избежать чрезмерного поступления воздуха в камеру сгорания.

Устройство самодельного газогенераторного котла очень простое. Основу составляют 2 камеры, замкнутые в один корпус. В нижнем сжигается твердое топливо, в верхнем – древесный газ.При этом по воздуховодам постоянно циркулирует нагретый воздух – теплый поднимается вверх и выходит наружу, холодный засасывается извне, нагревается и также выходит наружу. Этот процесс продолжается до тех пор, пока топливо не тлеет в камере.

Конвекция газового котла на дровах достаточно быстро прогревает помещение (50 кв. м. за 60-90 минут), при этом тепло сохраняется более длительный период времени.

Как сделать самому

На приведенной выше схеме показано, как функционирует котел, где и какие камеры расположены, поэтому, прежде чем приступать к самостоятельной сборке, необходимо понять принцип работы готового котла, а также воспользоваться чертежом твердотопливного котла .

На видео можно посмотреть как работает газовый котел:

  1. Основа котла (корпус) любая металлическая бочка, подойдет даже отработанный газовый баллон. Сделать такой цилиндр можно из листа стали толщиной 8-10 мм, для чего сварить его по окружности и приварить дно.
  2. В верхней части цилиндра сделать камеру объемом не менее 0,7 куб.м, куда в дальнейшем будет загружаться твердое топливо.

  1. В самом верху баллона приварить дополнительный круг из стали, из которого будет проходить холодный воздух (юбка).

  1. Для очистки древесного газа от посторонних примесей применяют кольца грубой очистки. Он продувается через копье.

  1. Холодный воздух вытягивается из юбки для охлаждения газа. Он проходит по зигзагу труб, снабженных несколькими металлическими кольцами, постепенно остывая.

  1. Если для сжигания используется недостаточное количество сухого топлива, во время работы котла будет образовываться конденсат. Его необходимо регулярно опускать, для чего используется аналогичный кран.

  1. Газогенераторный котел — единственный в линейке отопительного оборудования, позволяющий использовать даже влажные — свежесрубленные — дрова. При контакте с холодным воздухом, идущим из юбки, образуется слишком много воды, которую необходимо постоянно сливать. Для этого используются т. н. разделитель. Изготавливается из трубы диаметром 3-5 мм, куда вставляется пластина с ребрами. Проходя через сепаратор, вода удаляется из системы через дренажную ленту.

  1. Сухой газ необходим для увеличения мощности газового котла. Для этого достаточно закрыть кран слива конденсата и открыть вентиль на газовой трубе, который находится сразу за патрубком сепаратора. При попадании газа из малой трубы в большую он разлагается на газообразную и жидкую фракции, после чего проходит в камеру сгорания.

  1. Для обогрева больших площадей рекомендуется установка водяного контура.Можно даже сделать в газогенераторном котле отдельную камеру, где вода будет нагреваться с помощью поступающего горючего газа. За счет конвекции при нагреве он одновременно охлаждается.

  1. При обвязке котла рекомендуется использовать газ как источник дополнительного топлива. Для этого достаточно подключить контур и открыть кран подачи газа в дополнительную зону.
  1. Камеры сгорания изготовлены из мягкой стали, не подверженной воздействию высоких температур и конденсата.
  2. Внутри корпуса камеры сгорания крепятся болтами.
  3. Корпус и крышка камеры всегда герметичны для предотвращения неконтролируемого проникновения воздуха. В качестве уплотнения можно использовать асбестовый шнур.
  4. Корпус газового котла лучше всего делать из пустого газового баллона. Чтобы исключить риск воспламенения остаточного газа при монтажных работах, наполните его до краев водой.
  5. Обязательно установите на газогенератор обратный клапан для предотвращения утечки газа.
  6. Для продувки воздуха можно использовать вентилятор, но в этом случае котел будет энергозависим.
  7. Решетка камеры сгорания твердого топлива изготовлена ​​из чугунных полос. Для того чтобы такой агрегат было удобно чистить, сделайте центр решетки подвижным.
  8. Предусмотреть люк в загрузочной камере — при избытке топлива и газа он позволит сбросить часть балласта.
  9. Для изготовления газогенераторного котла своими руками обязательно используйте чертежи, а еще лучше — вышедший из строя котел, чтобы точно соблюсти все пропорции и размеры.

Работа газовых отопительных котлов основана на принципе пиролиза или сухой перегонки топлива, при котором древесина нагревается до высокой температуры (270-800 С) без доступа кислорода. При этом он разлагается на пиролизный газ и древесный уголь. Другими словами, процесс работы пиролизного котла можно разделить на два этапа:

  • Получение или производство горючего газа
  • Сжигание газа и производство тепловой энергии

Отсюда и название котла: «Газогенератор».

Пиролизные котлы могут работать на топливах с высоким выходом летучих компонентов, к которым относятся:

  • Сухая древесина: дрова, отходы деревообработки, пеллеты и т. д.
  • Бурый уголь
  • Каменный уголь (подходит только для некоторых моделей котлов)

Следует отметить, что газовые котлы «Требовательны» к уровню влажности в дровах … При его значении более 20% мощность котла резко падает, а его работа становится нестабильной.Не стоит верить заверениям некоторых недобросовестных продавцов, утверждающих, что влажное топливо в пиролизных котлах может высыхать: это неправда.

На картинке:

  1. топливо,
  2. воздух, подаваемый в камеру генерации генераторного газа
  3. воздух для горения генераторного газа
  4. дымовые газы,
  5. вход охлаждающей жидкости
  6. выход охлаждающей жидкости

    а. генераторная камера газообразования;

    б. решетка;

    в. камера сгорания генераторного газа;

    д.газоход;

    эл. дымосос;

В газовых котлах топка состоит из двух частей. Первая (на рисунке камера А) — загрузочная. Он получает топливо и сгорает при недостатке кислорода, образуя генераторный газ и древесный уголь.

Процесс пиролиза топлива достаточно медленный и занимает в среднем 12 часов на одну закладку дров. Образовавшийся при этом газ поступает во вторую камеру сгорания (камеру С), в которую также подается воздух, но в количестве, достаточном для полного сгорания газа.Образующиеся дымовые газы подаются в дымоход.

Процесс образования пиролизного или генераторного газа сопровождается горением древесного угля и выделением тепловой энергии, которая частично используется для нагрева воздуха, поступающего во вторую камеру сгорания, что способствует интенсификации процесса горения газа.

Следует отметить, что современные пиролизные котлы могут быть двух типов:

  • с нижним расположением газовой камеры сгорания: в этом случае процесс горения дров более равномерный, что обеспечивает равномерный по времени поток генераторного газа в камеру дожигания (схема такого котла приведена на рис. рисунок)
  • с боковой камерой сгорания: в этом случае образующийся генераторный газ отводится в сторону.

Независимо от расположения камеры сгорания пиролизные котлы работают в основном с принудительной тягой, создаваемой дымососом. В этом случае котел должен быть подключен к электросети, что затрудняет его использование в районах, где нет электроснабжения.

Однако не все пиролизные котлы требуют подключения к электросети. Для обеспечения естественного направленного движения пиролизных газов применяют так называемые диффузионные горелки, которые в примитивном виде можно представить в виде металлической трубы с небольшими отверстиями, в которых происходит процесс разложения топлива, а образующийся газ проходит через отверстия в форсажной камере.

В таких котлах процесс горения необходимо регулировать вручную, открывая или закрывая воздушную заслонку.

Как работает газовый котел

Твердое топливо, используемое для работы котла, как и в традиционных котлах, загружается на колосниковую решетку и поджигается. На начальном этапе топливо сгорает нормально. При стабильном горении дверца духовки закрывается и включается дымосос. При этом в топке создается недостаток кислорода и начинается процесс образования дымовых газов, состоящих из окиси углерода (моноксида углерода), водорода и азота, который затем поступает в нижнюю часть топки, в которую поступает вторичный ( необходимое для горения) подается воздух.

Следует отметить, что движение дымовых газов принудительное. Его направление задается работающим дымососом.

При достаточном количестве кислорода во второй части топки все летучие компоненты генераторного газа выгорают, выделяя тепловую энергию, используемую для нагрева теплоносителя.

При этом процесс сжигания твердого топлива максимально приближен к процессу сжигания газа, легко контролируется, «растянут» во времени.

Следует отметить, что в пиролизных котлах топливо выгорает практически полностью, в них не остается твердого остатка, что значительно облегчает чистку и уход за котлом.При этом продукты горения содержат в основном углекислый газ и воду, что наносит меньший ущерб окружающей среде.

Какой купить газогенераторный котел

На рынке отопительного оборудования нашей страны представлены газогенераторные котлы для отопления следующих марок:

  • Вирбель,
  • «Буржуй-К»
  • «УралЭнерКом»

Это далеко не полный список их производителей. Стоимость газовых котлов обычно составляет 1.В 5-2 раза выше традиционных твердотопливных отопительных котлов.

Газогенераторные котлы относятся к типу твердотопливных, обычно водогрейных устройств. Суть его работы в том, что топливо и летучие вещества в нем сгорают раздельно. Другими словами, происходит пиролиз твердого топлива, поэтому котлы еще называют пиролизными котлами. Это отопительное оборудование особенно эффективно при работе на древесине, древесных брикетах, дровах и некоторых фракциях угля.

Использование газовых котлов для отопления дома

Устройство агрегата

Конструкция газогенераторного котла представляет собой топку с двумя камерами, которые разделены чугунными решетками.Первая камера предназначена для пиролиза дров, а вторая – для сжигания выделяемого газа. В некоторых конструкциях газовые камеры соединены с плитами. Основными деталями такого устройства являются:

  • насадка;
  • вентилятор;
  • контроллеры
  • ;
  • воздуховоды;
  • водопроводные трубы;
  • дымоход.

В этом видео рассмотрим принцип работы газовых котлов:

Кроме того, для обеспечения безопасной эксплуатации котельного оборудования в состав входят: предохранительные клапаны, датчики измерения давления, регуляторы подачи воздуха.Общий контроль и регулировка рабочего процесса осуществляется с помощью электронного блока управления. Некоторые модели котлов имеют дистанционное управление.

Правила выбора топлива

В процессе сгорания любого твердого топлива выделяется угарный газ. Опытом применения газогенераторов доказано, что выделение этого газа в особенно больших количествах происходит при сжигании древесины.

Отсюда вывод, что этот агрегат лучше всего топить дровами … В современных котлах их розжиг и дальнейший процесс горения полностью автоматизированы. При этом к такому топливу предъявляются определенные требования.

Влажность используемой древесины не должна превышать 20%, в противном случае ее придется предварительно просушить. При этом стоит выбирать только самые твердые породы дерева: бук, дуб, акацию. Уголь нельзя использовать в моделях, где эта опция не предусмотрена, так как агрегат может выйти из строя.

Принцип работы оборудования

При сгорании твердое топливо начинает выделять газ, который продолжает поддерживать этот процесс.Дровяные газовые котлы сконструированы таким образом, что они не могут прогореть так быстро, как в обычных печах. Происходит это потому, что угарный газ сжигается в отдельной камере. Таким образом, весь процесс делится на несколько этапов:

  1. Сначала твердое топливо проходит процесс сушки в специальной секции газогенераторного котла.
  2. Далее дрова обжигаются в топке в диапазоне температур от 200 до 850°С. При этом кислород в топку практически не поступает.
  3. Выделившийся газ сжигается в специальной камере с помощью горелок.

В результате топливо разделяется на две составляющие: твердую фракцию и газообразное вещество. Удаление этих частей из котла происходит раздельно, а при контакте газа и углерода при горении происходит очистка дыма от вредных веществ.

Популярные модели

В настоящее время на рынке отопительного оборудования широко представлены газовые котлы на дровах и другом твердом топливе.Они отличаются друг от друга как конструктивно, так и по стоимости. Среди них стоит отметить следующие модели:

  1. OPOP ECOMAX 30 — экономичные котлы чешских производителей. Наличие электронного блока позволяет управлять двумя циркуляционными насосами, термостатом и вентилятором. КПД агрегата достигает около 90%.
  2. Viadrus Hercules U32 — корпус данного агрегата изготовлен из чугуна. Котел работает на дровах, угле и не зависит от наличия электричества.Вентилятора в его конструкции нет, подача воздуха осуществляется естественным путем.
  3. ATMOS DC — стальной котел, работающий на дровах. Наличие вытяжного вентилятора позволяет собирать золу практически без пыли. Некоторые версии этой модели также имеют воздуходувку.
  4. Бастион М-КСТ-15П энергонезависимый котел от российских производителей. Он имеет большую пропускную способность, что позволяет теплоносителю циркулировать по системе за счет инерции. Эта система отопления не требует циркуляционных насосов.

Популярными и недорогими также считаются следующие модели: Диво-10, Буржуй-К СТАНДАРТ-20, Ваттек ПИРОТЕК 36 и др.

Преимущества и недостатки котлов

Основным преимуществом таких агрегатов является высокая эффективность сжигания твердого топлива. По сравнению с простыми дровяными печами КПД обычно намного выше при использовании газогенератора.

Большинство этих установок являются энергонезависимыми устройствами и могут устанавливаться на объектах, не снабженных электричеством.Такие агрегаты успешно устанавливались на автомобили в прошлом. Кроме того, котлы, не нуждающиеся в электричестве, намного дешевле.

Для работы этого устройства можно использовать любую породу дерева, даже отходы его производства. Еще одним весомым преимуществом такого отопления является то, что котел способен работать длительное время от одной порции твердого топлива.

Эта функция упрощает эксплуатацию этих устройств. Но все же эти устройства имеют ряд недостатков, основанных в основном на обязательном присутствии человека при их обслуживании.

Это особенно важно при выборе таких устройств по сравнению с газовыми. Кроме того, периодически необходимо обслуживать газогенератор , очищать от сажи и копоти, так как в них присутствуют продукты разложения.



Несмотря на высокую стоимость, твердотопливный газовый котел после покупки помогает сэкономить на отоплении за счет снижения расхода топлива на 15-20%. Дополнительным преимуществом является длительное время работы газогенератора от одной закладки.

Устройство газогенераторного котла

Современный твердотопливный газовый отопительный котел мало похож на первые газогенераторы. В результате конструктивных и инженерных решений внутренняя структура и внешний вид претерпели значительные изменения. Только используемый принцип работы остался прежним, а именно:
  • При горении дерева выделяется небольшое количество углекислого газа. Этот процесс называется газообразованием или окислением.
  • При создании необходимых условий скорость горения замедляется, а количество СО увеличивается.
  • Углекислый газ после смешения с воздухом в необходимых пропорциях образует горюче-воздушную смесь.
  • Газовоздушная смесь хорошо горит, при этом выделяя дополнительную тепловую энергию.
Конструкция и конструкция твердотопливного газового отопительного котла различаются в зависимости от модели и производителя. Требуются следующие узлы:


В зависимости от модели процесс горения осуществляется в полностью автономном режиме или с определенным участием человека.Классические дровяные машины загружаются вручную. Настройка подачи воздуха, удаление золы и другие функции осуществляются с помощью человека.

Автоматические котлы работают в полностью автономном режиме. Весь процесс, от подачи воздуха до удаления отходов горения, контролируется автоматикой.

Технические условия на газообразование

Газообразование или выделение углекислого газа в процессе окисления древесины может начаться только при определенных условиях:
  • Ограниченный доступ воздуха — для того, чтобы газ начал выделяться, требуется ограничить поток воздуха, заставляющий древесину буквально тлеть.
  • Высокая температура — древесина обугливается, превращается в углерод и смешивается с кислородом с образованием углекислого газа. Для производства СО требуется поддерживать нагрев в печи выше 600°С.
  • Влажность — сырая древесина при нагревании вместо углекислого газа выделяет пар. Для газогенерации требуется, чтобы влажность не превышала 20%.

Бытовые газовые котлы отопления на твердом топливе менее прихотливы к качеству используемой древесины. В моделях с вертикальной загрузкой и , допускается использовать дрова влажностью от 30 до 42%.

Расход топлива в газовых котлах

Твердотопливные котлы с газовым сжиганием имеют ряд преимуществ, делающих их эксплуатацию экономичной:
  • Сгорание топлива в газогенераторных котлах происходит медленнее из-за отсутствия интенсивного притока воздуха. Тлеющие дрова выделяют меньше тепла, чем полное сгорание. Недостаток тепловой энергии компенсируется дожиганием выделяемого углекислого газа.
  • Расход топлива по сравнению с классическими котлами снижен на 15-20%.При этом количество теплоты, выделяемой при сгорании, практически не уменьшалось.
  • Использование автоматики снижает расход топлива еще как минимум на 10%.
Твердотопливный газогенераторный котел длительного горения, рассчитанный на дрова, работающий на угле, быстро выходит из строя. Поэтому газовые генераторы должны топиться исключительно дровами или их отходами. Исключением являются модели, специально разработанные для работы на угле.

Можно ли сделать газогенератор из простого котла

Принцип работы газогенераторного твердотопливного котла подразумевает использование в конструкции обязательных узлов:
  • Топки и камеры дожигания — специально предусмотрена увеличенная камера сгорания для в устройстве газогенераторов.Дожигание осуществляется в отдельной камере из шамотного кирпича.
  • Теплоноситель окружает не только топку, но и разорванный дымовой канал, расположенный внутри котла. Схема теплообменника довольно сложная. Теплоноситель должен окружать не только топку, но и дымовые каналы.
Сделать газогенератор из существующего дровяного котла можно, но при этом придется столкнуться со следующими трудностями:
  • Ограничение по размеру камеры сгорания — для создания температуры требуется в процессе газогенерации, для полноценного сгорания дров потребуется полчаса.Все топливо сгорит примерно за 1,5-2 часа, что сводит на нет КПД переделанного котла.
  • Недостаток свободного места приведет к еще большему уменьшению топки, за счет установки камеры дожигания.
После переоборудования не стоит ожидать таких же показателей производительности, как у моделей газогенераторов, произведенных в заводских условиях. Ремонт газогенератора намного проще, чем переделка существующего котла.

Правила и условия устройства и эксплуатации котла

Твердотопливные газогенераторные котлы длительного горения, требовательные к условиям эксплуатации.На производительность влияют характеристики котельной, систем дымоудаления и вентиляции. На помещения, используемые под котельную, распространяются правила ППБ по эксплуатации твердотопливных установок. Общие указания по установке:
  • Установка котла мощностью до 40 кВт производится в любом месте жилого дома при соблюдении правил пожарной безопасности. Теплогенератор мощностью 40 кВт, установлен в отдельном помещении.
  • Размеры котельной не менее 8 м². Наличие приточно-вытяжной вентиляции обязательно.
  • Стены и пол котельной облицовывают негорючими материалами: керамической плиткой или цементно-песчаной штукатуркой.
  • Дымоход изготавливается с минимальным количеством углов и максимальной длиной вертикального участка не более 1 м. При прохождении плит перекрытий и кровли предусмотрены противопожарные разрывы.
В качестве рекомендуемой меры в котельной устанавливаются датчики дыма.Если требуется электрическое подключение, распределительный щит с автоматами устраивают вне помещения, где находится твердотопливная установка.

Как выбрать газовый котел

При выборе подходящей модели газогенерирующего оборудования учитывают ряд особенностей, связанных с работой и функциональностью котла, его производительностью:
  • Конструктивные особенности — потребитель предлагаются котлы, работающие по принципу верхнего и нижнего горения, с вертикальными и горизонтальными топками.От этих характеристик зависит время работы, допустимое качество используемого топлива и другие параметры эксплуатации.
  • Мощность — при средней теплоизоляции здания и высоте потолков не более 2,7 м для расчета требуемой производительности котла используется формула: 1 кВт = 10 м². Точный расчет необходимой мощности с учетом всех особенностей и технических характеристик здания выполняется с помощью спец.
Помимо перечисленных критериев, влияющих на выбор отопительного оборудования, дополнительное внимание уделяется стране-производителю и стоимости газогенератора.

Лучшие производители газогенераторного оборудования

Буквально 5-10 лет назад на рынке отопительного оборудования было представлено всего 4-5 марок газогенераторных котлов исключительно европейского производства. На данный момент ассортимент продукции настолько расширился, что при подборе оборудования без квалифицированной консультации стало невозможно обойтись.

Помимо уже зарекомендовавших себя европейских заводов, отечественные компании наладили производство газогенераторных котлов. Для облегчения выбора все модели можно разделить на несколько групп по территориальному признаку:

  • Российские газогенераторные котлы — отечественные компании производят продукцию либо самостоятельно (как в случае с БТС, Теплов, Ф.Б.Р.Ж., Фантом, Бастион, Газген), либо при поддержке зарубежных партнеров (Лаворо). Продукция адаптирована к отечественным условиям. Изменения в конструкции позволили использовать топлива влажностью до 30-42%.
  • Европейские котлы традиционно считаются лучшими в своем классе. Продукцию предлагают Viadrus, Stropuva (практически родоначальник газовых котлов), Atmos и другие. Котлы европейских концернов имеют длительный срок службы, надежны, высокоавтоматизированы и экономичны.

Стоимость газовых котлов

Европейские компании предлагают продукцию премиум-класса, что отражается как на удобстве управления и эксплуатации, так и на стоимости отопительных газогенераторных установок. Так, латвийскую Стропуву можно приобрести примерно за 100 тысяч рублей. Чешский Viadrus обойдется в пределах 180-200 тысяч рублей, Atmos — 120 тысяч рублей. и выше.

Бытовые котлы можно найти от 30 тысяч рублей. За качественный бензогенератор, аналогичный европейским образцам, придется заплатить около 80 тысяч рублей.(Цены даны при ориентировочной мощности 30 кВт).

Плюсы и минусы газовых котлов

Опыт эксплуатации газогенераторных котлов длительного горения бытовым потребителем позволил увидеть преимущества и недостатки данного вида оборудования. Газогенераторы имеют ряд преимуществ:
  • Продолжительность горения топлива в газогенераторном котле не менее 6 часов. Некоторые модели, как отечественные, так и европейские, способны работать от одной закладки до 3-5 дней.
  • Повышенное рассеивание тепла по сравнению с классической моделью. КПД газовых котлов составляет 80-92%.
Есть недостатки:
  • Ограничения по топливу. Теплообменник дровяного газогенераторного котла при переходе на уголь прогорает через год эксплуатации. Запрещается топить влажными дровами и древесными отходами.
  • Стоимость — классический котел, стоит примерно в 2-3 раза дешевле.
Еще одним недостатком являются особые правила розжига и поддержания горения при эксплуатации моделей газогенераторов.Этот недостаток временный. После нескольких топок владелец отопительного оборудования привыкает к особенностям. Газогенераторные котлы

не имеют аналогов среди других моделей по продолжительности работы от одной закладки, тепловым характеристикам и другим эксплуатационным параметрам. Популярность моделей несколько ограничивается – дороговизной и особенностями эксплуатации.

Стоит отметить следующие преимущества:

  • автоматически регулируемая мощность;
  • максимальная эффективность и производительность труда;
  • удобство использования;
  • длительная эксплуатация.

Цены на твердотопливные пиролизные котлы длительного горения в первую очередь зависят от политики производителей, а также конъюнктуры на валютном рынке.

Твердотопливные газовые котлы

При использовании дровяных газовых котлов твердое топливо должно соответствовать определенным требованиям. В первую очередь речь идет о наличии в составе большого количества легких веществ и отсутствии повышенной влажности (не более 30%). Для котлов с подобным рабочим механизмом подходят следующие варианты топлива:

  • дрова или дрова, размеры которых позволяют без проблем загрузить их в устройство;
  • отходы деревообработки, стружка;
  • брикеты из прессованной древесной пыли;
  • гранулы биотоплива;
  • каменный уголь или кокс;
  • бурый уголь и так далее.

Другими словами, это отопительное оборудование способно использовать большое количество различных видов топлива, что делает такую ​​покупку достаточно универсальной, так как вы без труда сможете использовать такое оборудование в любом регионе страны.

Цена твердотопливного пиролизного котла длительного горения также в первую очередь зависит от номинальной мощности конкретной модели. Выбор подходящего варианта зависит от квадратуры отапливаемого помещения, а также особенностей климата, теплоизоляции помещения.

Купить пиролизный котел в Санкт-Петербурге можно также в представительствах компании, контактные данные которых вы легко найдете на сайте.

Пиролизные котлы длительного горения с водяным контуром

Используя для отопления пиролизный котел длительного горения с водяным контуром, вы также можете обеспечить свой дом горячей водой.

Пиролизные котлы в нашем интернет-магазине представлены как отечественными образцами, так и импортными моделями. Окончательный выбор полностью зависит от ваших индивидуальных предпочтений.

Цена на дровяной пиролизный котел в интернет-магазине Технодом отличается своей объективностью, отсутствием необоснованных торговых наценок. Всю необходимую информацию о той или иной модели вы найдете в нашем каталоге, где представлены подробные описания, характеристики и фотографии.

В нашем каталоге вы можете купить твердотопливный газогенератор в 1 клик. Если у вас остались конкретные вопросы по особенностям использования интересующих вас моделей отопительного оборудования, звоните по указанным телефонам и вы получите исчерпывающие ответы на интересующие вас вопросы.

Повышение мощности котла с теплым полом

Когда речь идет об отоплении, выбор как никогда широк, но в большинстве домов по-прежнему используется газ, мазут или сжиженный нефтяной газ. Одним из способов повышения эффективности работы современного конденсационного котла является подключение его к системе водяного теплого пола.

Но какой лучше котел для теплого пола и на какую температуру его ставить?

Требования к котлам с подогревом пола

UFH будет эффективно работать с комбинированными, системными, традиционными газовыми, масляными, сжиженными и конденсационными котлами.

По данным Energy Saving Trust, на котлы приходится около 60% ежегодных счетов за электроэнергию. Заменив старый газовый котел высокоэффективным конденсационным котлом с рейтингом А и улучшив управление отоплением, домовладельцы могут сэкономить до 300 фунтов стерлингов в год. Использование лучшего котла для теплого пола также может значительно сократить выбросы углекислого газа.

Качество проектирования системы является ключом к хорошей производительности при интеграции системы подогрева пола с бойлером. Nu-Heat всегда принимает во внимание такие элементы, как существующая изоляция и параметры тепловых потерь.Это гарантирует не только получение желаемого количества тепла, но и экономичность и эффективность системы.

Какой лучше котел для теплого пола?

Лучшего котла для теплого пола не существует, потому что UFH хорошо работает со всеми современными конденсационными котлами.

Если вы действительно хотите добиться максимальной эффективности за счет низких температур теплоносителя при напольном отоплении, обратите внимание на воздушные тепловые насосы. Тепловые насосы — это источник тепла с низким содержанием углерода, который невероятно эффективен при низкой температуре потока.Вот почему они так хорошо работают с водяным теплым полом.

Использование конденсационных котлов с подогревом пола

Теплый пол может помочь максимально эффективно использовать конденсационные котлы.

Вот почему конденсационный котел хорошо работает с теплыми полами:

  • Конденсационные котлы утилизируют как можно больше отработанного тепла, которое обычно выбрасывается в атмосферу из дымохода обычного котла. В процессе горения в котле происходит соединение топлива с кислородом воздуха, но наряду с выделением тепла возникают побочные продукты углекислого газа и воды.
  • Вода в виде пара; пар, который можно увидеть из дымоходов многих старых котлов. Критическая температура называется «точкой росы»; это когда пар конденсируется в жидкость. Конденсация высвобождает значительное количество скрытой тепловой энергии пара, что приводит к повышению эффективности.

Для работы котла в конденсационном режиме температура обратки системы отопления должна быть ниже точки росы (53°C). Радиаторы, традиционно рассчитанные на расчетную температуру подачи около 70°C и температуру обратки 60°C, находятся за пределами диапазона конденсационного котла, поэтому не могут максимально использовать его возможности.

Для теплых полов требуется температура подачи 50°C на подаче и 40°C на обратке, поэтому использование UFH с конденсационным котлом идеально подходит для использования этого преимущества.

Как правильно выбрать размер котла для напольного отопления?

Размер вашего котла будет зависеть от того, насколько хорошо утеплено помещение, и от тепловой мощности, необходимой для обогрева пола.

Если вы не уверены, какой размер котла лучше всего подходит для проекта по подогреву пола, свяжитесь с нашей службой поддержки клиентов.

Использовать котел с теплым полом или радиаторами?

Подключение теплого пола к котлу может обеспечить более высокую энергоэффективность, чем радиаторная система. Это также освобождает пространство на стене и обеспечивает более комфортное и равномерное тепло.

Теплый пол эффективен, потому что вся площадь поверхности пола намного больше, чем у радиатора, что позволяет снизить температуру подачи для достижения той же температуры в помещении.

Там, где радиатор может быть нагрет до температуры от 60°C до 75°C, напольное отопление часто может достигать той же производительности при температуре всего 50°C, что позволяет котлу работать в конденсационном режиме.Это также означает меньший износ котла.

UFH производит лучистое тепло, а не конвективное тепло, связанное с радиаторами, поэтому он дает совершенно другой температурный профиль. Тепло поднимается от пола, нагревая снизу вверх, а не переносясь конвекционными потоками и нагревая помещение сверху вниз. Это означает, что UFH предлагает идеальный профиль комфорта: теплые ноги и холодная голова.

Узнайте больше о напольном отоплении и радиаторах в нашем специальном блоге.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
