Котлы для бани из трубы горизонтальные: делаем своими руками из 530 трубы, схемы, чертежи и размеры самодельной горизонтальной печи

Содержание

делаем своими руками из 530 трубы, схемы, чертежи и размеры самодельной горизонтальной печи

Металлические печи из трубы в большинстве случаев сложно назвать эстетичным предметом интерьера, так как все-таки основное их функциональное предназначение – оперативное и качественное протапливание парной. Однако отличительной чертой такой печи является возможность самостоятельного ее изготовления, что значительно сокращает расходы при установке бани.

Особенности выбора

Печь для бани из трубы – наиболее распространенный вариант отопительного прибора для парной любого размера. Такая печь качественно выполняет свои функции, она безопасна как на этапе строительства, так и во время эксплуатации. Главным преимуществом является возможность самостоятельного возведения такой печки.

При выборе конкретного проекта каменки нужно учитывать размеры и планировку парного помещения, а также личные предпочтения.

Для парилки небольшой площади обычно рекомендуют устанавливать вертикальную печь из трубы. Это более компактный вариант, не занимающий много пространства в помещении. Конструкция такой установки предполагает наличие не только топочного отделения, но и дополнительного участка для закладки камней, а также водяного бака для нагрева. Внешне печка напоминает классическую буржуйку.

Если выбор пал на данную разновидность, то следует помнить, что представленный вариант имеет меньшие тепловые качества, а его топочные дверцы и поддувала размещаются в парном помещении.

Если позволяет площадь, то большее предпочтение стоит отдать горизонтальной разновидности. Здесь также имеются участки для закладки камней и емкость для разогрева воды, но дверки и зольник находятся в торце установки, и потому их можно разместить вне парного помещения, например, в предбаннике или за пределами бани, что значительно упрощает процесс растопки.

Площадь нагрева камней намного возрастает за счет большей длины данного варианта, в парилке повышается естественная конвекция теплого воздуха.

Среди главных достоинств стальных труб, используемых для банной печи, стоит выделить следующие:

  • устойчивость покрытия при механическом воздействии;
  • надежная теплоотдача;
  • низкий коэффициент расширения при нагревании;
  • способность к удержанию жара даже после прогорания дров;
  • возможность применять любые типы топлива;
  • минимум сварочных швов;
  • быстрый прогрев парной.

Нельзя обойти стороной и пару недостатков металлических конструкций:

  • металл прогревается быстро, но настолько же быстро он и остывает, то есть нужно довольно часто добавлять топливо для поддержания необходимой температуры воздуха;
  • тепло распространяется по пространству помещения неравномерно.

Если сравнивать металлическую и кирпичную печи для бани, то последняя проигрывает в таких критериях, как скорость нагрева, вероятность отравления угарным газом, простота изготовления.

При выборе трубы из металла для отопления бани обратите внимание на следующие моменты:

  • проверьте прочность конструкции;
  • убедитесь, что на поверхности нет повреждений или коррозии;
  • в случае обнаружения дефектов нужно выполнить усиление приваренными металлическими заплатками;
  • можно сделать функциональные отверстия на коррозийных участках.

Не берите высокоуглеродистую либо легированную сталь. Они не подходят для изготовления печи. Предпочтительнее всего выбирать сталь с содержанием углерода до 2%. Вычислить высокоуглеродистый материал можно по состоянию искр во время трения поверхности о наждачку. Она имеет искры белого цвета в виде звезд, рассыпающихся в разные стороны, в то время как искры низкоуглеродистой стали отличаются желтоватым цветом и прямолинейностью. В случае такой же проверки легированная сталь будет иметь красные, оранжевые или ярко-белые искры.

Банные печи делают не только из металлических труб, но и из листовой стали. Чаще из данного материала выходит прямоугольная форма.

По сравнению с такой установкой круглая труба имеет следующие преимущества:

  • металлическая труба значительно легче в плане изготовления – по сути, она уже и есть готовый топливник в отличие от листов, которые следует раскроить, порезать, собрать и сварить;
  • трубы – наиболее экономичный вариант;
  • процесс теплообмена с окружающим воздухом при наличии круглой банной печи происходит эффективней;
  • с точки зрения движения дымовых газов, готовая круглая труба также оказывается более избирательной;
  • срок эксплуатации круглой печи дольше, даже если сравнивать прямоугольную и цилиндрическую трубы из одного и того же материала.

Схема и размеры

При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.

Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок. Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.

Вертикальная

Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.

Горизонтальная

Сборка горизонтального варианта требует более трудоемкой работы. Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.

Отличия вертикального и горизонтального типов печей:

  • пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
  • горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
  • конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
  • горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.

Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства. Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции. Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.

Мастеру, который впервые решил заняться данной работой, лучше воспользоваться готовым чертежом или установить типовую модель.

Как сделать своими руками?

Выбрав вариант трубы, и нарисовав схему по размерам, приступаем к самостоятельной сборке печки.

Главные требования к монтажу самодельной печи для бани:

  • установка трубы производится на фундамент с 200-миллиметровым отступом от стены, даже если насадная печь имеет небольшой вес;
  • на участке, где металлическая труба будет выходить наружу, необходимо сделать утолщение в 120 мм;
  • 500 мм – минимальный выступ трубы над кровлей;
  • все деревянные детали обрабатываются материалом для изоляции со слоем глины;
  • поверхность дымохода в области между потолком и крышей проходит этапы оштукатуривания, на материал наносится известковый раствор;
  • полок должен располагаться рядом со стеной, где стоит печь.

Для работы потребуются такие материалы и инструменты:

  • отрезок трубы для корпуса банной печи;
  • кусок трубы для отведения газа;
  • металлический лист толщиной 10-12 мм;
  • элементы печи, их можно купить или сделать самостоятельно: колосник, дверцы для отделения топки и поддувала, зольник;
  • болгарка;
  • сварочный аппарат.

Как уже отмечалось выше, изготовить печную фурнитуру можно и своими руками, но покупные детали хоть и встанут в копеечку, но все же ускорят работу, а результат будет более эстетичным.

В основе технологии сборки вертикальной разновидности лежит полутораметровый обрезок трубы.

Сборка вертикального варианта происходит по определенным этапам.

  • Разрабатываем опалубку под фундамент квадратной формы. Для определения размера следует приплюсовать к диаметру стороны полтора метра. Для усиления необходимо разместить в бетоне арматуру. Минимальная толщина фундамента – 200 мм. После застывания бетона укладываем на поверхность кирпичи.
  • Берем метровый кусок трубы, вырезаем снизу отверстие 50х200 мм, при эксплуатации этот участок будет служить поддувалом-зольником. Убедитесь, что низ заготовки абсолютно ровный.
  • Укрепляем дно топки над дверью поддувала. Вырезаем металлический круг толщиной от 12 мм, организуем в центре листа колосник, представляющий собой решетку с размерами ширины прутьев, соответствующими расстоянию между ними.
  • Отступаем от дна около 50 мм и вырезаем отверстие под топку. Параметры дверцы – 250х300 мм. Свариваем петли и обустраиваем створку.
  • Вверху топки монтируем площадку прямоугольной формы из металла, приваренную по углам к трубе, служащую в качестве отсекателя. Воздух, который будет распространяться между стенками трубы и краями этого листа, станет качественнее прогревать стенки устройства.
  • Располагаем каменку поверх конструкции. Ее нижнюю часть разрабатываем из решетки с прутьями толщиной 12-16 мм. Отступаем вверх 50-100 мм и привариваем ее. Дверца изготавливается по принципам топочной двери.
  • Бак с водой можно выполнить из оставшегося листа длиной в 1,5 метра, его дно закроет верх каменки. В середине диска, которым следует заварить дно, сверлим отверстие под трубу. Организуем съемную крышку, внизу формируем кран.

Вертикальная печь для бани готова. Для изготовления нет необходимости в дорогостоящих материалах и современных высокотехнологичных инструментах. Но все же мастер должен обладать сварной практикой.

Для изготовления горизонтального вида печи потребуется обрезок трубы длиной 0,8 метра. Дверца обычно устанавливается в предбаннике, вмонтировать бак с водой в трубу в данной конструкции невозможно.

Принципы сборки предполагает несколько этапов.

  • Первым этапом вновь является обустройство фундамента. Делаем это так же, как при установке вертикального варианта.
  • Из металла толщиной 100-120 мм вырезаем прямоугольник параметрами 400х800 мм, в центр привариваем колосник.
  • Внутри будущего отопительного прибора привариваем вырезанную заготовку. Проследите, чтобы сварные швы колосника были сверху, а не снизу. Тогда они получат меньшую нагрузку.
  • Вырезаем металлическую плоскость прямоугольной формы, закругленной вверху, шириной 600 мм, высотой – 700 мм. Это будет передняя стенка печки.
  • Спереди выполняем отверстия под топку и зольник, монтируем дверки.
  • Для задней стены изготавливаем прямоугольник, вырезанный из металла. Параметры заготовки – 700х900 мм.
  • Создаем в верхней части корпуса сзади отверстие 150х150 мм. Из металлических листов организуем свод и обустраиваем его сверху. Вырезаем участок в своде под место последующей приварки трубы, смещаем его вперед на 100 мм.
  • Привариваем трубу. Свод – дно каменки. Делаем спереди стенку.
  • Водяной бак, купленный или сваренный вручную, монтируем на заднюю часть конструкции.

После сборки печи любого типа необходимо очистить его от окалины и ржавчины.

Остановимся подробнее на некоторых моментах установки самодельной печи.

Фундамент

Первый этап для возведения печи. Его следует проводить в соответствии со всеми правилами и требованиями.

Для создания выполняем следующие действия:

  • сбиваем квадратную опалубку высотой 200 мм;
  • равномерно квадратами 200х200 мм выкладываем арматуру продольно и поперечно одним слоем;
  • скрепляем элементы арматуры вязальной проволокой на участках соединения;
  • вбиваем по краям решетки четыре отрезка арматуры, присоединяем к ним решетку.

Через две недели после заливки необходимо распахнуть окна и двери в помещении, а фундамент обложить мокрыми тряпками. Это предотвратит возникновение трещин на поверхности. На протяжении пары недель тряпки рекомендуется смачивать.

Колосник

Колосник представляет собой специальную решетку, предназначенную для обеспечения тяги.

Собрать колосник – тоже несложная задача. Для этого:

  • вырезаем из металла прямоугольник необходимого параметра, то есть так, чтоб он полностью соответствовал внутренним габаритам трубы;
  • вырезаем в подготовленной пластине центр так, чтоб по краям оставались участки для сварки;
  • привариваем металлические прутки по горизонтали или вертикали.

Советы по изготовлению

Перед тем как начать сборку банной печи своими руками, воспользуйтесь советами профессионалов.

  • Постарайтесь приобрести обрезки спиральных труб, они точнее, не так эллиптичны и производятся из более подходящей стали. Купить их можно также по цене металлолома. Можно использовать цельнотянутые трубы, но лишь для изготовления мелких элементов.
  • Многие предпочитают использовать для сборки топки, бака под воду и дымохода металлопрокат из нержавеющей стали. Это хороший вариант, но необходимо помнить, что для сварочных работ потребуется применение электродов из нержавейки или специальной сварочной проволоки.
  • На время рабочего процесса к трубе рекомендуется приварить подпорки, чтобы она не перекатывалась и не усложняла работу.
  • При устройстве вертикальной модели требуется оставлять не менее 1/3 диаметра печи отверстия для поступления дыма в дымоход.
  • Наружную дверь для камней рекомендуется размещать так, чтобы при эксплуатации она была направлена в обратную сторону от места, где отдыхают люди. Это убережет посетителей бани от ожогов горячим паром при попадании влаги на горячие камни во время поддержания жара.
  • Многие мастера советуют размещать сварной шов под колосником, так как соединительные швы в первую очередь разрушаются под воздействием температуры.
  • Рекомендуется утеплять наружные стенки дымохода толстым слоем минеральной или базальтовой ваты, чтобы сократить вероятность появления коррозии внутри конструкции.
  • Необходимо заполнять бак водой заблаговременно до растопки – попавшая на металлическую поверхность влага может спровоцировать ожоги от парового удара.
  • Для декоративного оформления рекомендуется покрывать металлическую печь огнеупорной краской.
  • Если печь покрывается краской, то перед монтажными работами ее лучше протопить на свежем воздухе. Таким образом, лишняя краска обгорит, не причинив вреда организму человека.
  • Обложите печку экраном из кирпича. Это обеспечит более равномерное распространение нагретого воздуха, а также убережет отдыхающих от сильных ожогов.

Удачные примеры

Изучите по фото в интернете варианты вертикальных и горизонтальных печей. Среди них и эстетичные окрашенные модели, и более простые разновидности, но конструкция изготовления и установка особо не отличаются. Для этого необязательно быть профессионалом, главное – следовать схеме и указанным размерам.

Обкладка кирпичом

Для того чтобы сделать металлическую печь боле эстетичной, рекомендуется обложить ее кирпичом.

Примеры укладки могут быть разными.

  • Сплошная облицовка. Предусматривает быструю теплоотдачу, что несколько сокращает производительность отопительного устройства. Выполняет исключительно декоративную функцию.
  • Тепловой экран. Представляет собой небольшое каменное ограждение. Увеличивает отдачу тепла и создает комфортные условия для отдыхающих, находящихся в непосредственной близости от печи.
  • Облицовка-конвектор с продухами. Наиболее универсальный вариант. Подходит для оформления любой металлической конструкции, вне зависимости от площади помещения.

Воронение

Еще один удачный пример для декорирования металлической конструкции — воронение. Этот способ представляет собой обработку поверхности при помощи химических составов, которые не только придают устройству эстетические свойства, но и надолго защищают от коррозии.

Нанесенный слой будет держаться дольше, если предварительно очень тщательно очистить металлическую поверхность. Для этого необязательно покупать профессиональные составы, можно самостоятельно приготовить раствор из бутилового спирта (4 грамма), фосфорной кислоты (150 грамм) и воды (1 литр).

После очистки и удаления остатков кислот необходимо растопить печь до 150 градусов и покрыть металл слоем едкого натра на час. Удобнее будет распылять состав.

Окраска

Для окрашивания металлических печей сейчас можно найти специальные термоустойчивые краски. При выборе разновидности краски нужно помнить, что более гладкая и блестящая поверхность отдает значительно меньше тепла, а шероховатая труба, окрашенная в темный цвет, распространяет тепло по максимуму. Не рекомендуется для этой цели использовать алюминиевую краску.

Печь для бани, сделанная своими руками – не только отличная альтернатива заводскому варианту, но и возможность привести в исполнение проект, который будет соответствовать индивидуальным условиям – пространству парной, предпочтениям к качеству пара (сухой или влажный), личным потребностям.

Видео мастер-класс по изготовлению банной печи из трубы смотрите ниже.

Печь для бани из трубы диаметром от 530 мм с толстыми стенками

Баня – обязательный атрибут почти любого загородного или сельского дома. Её строительство и обустройство обходится недешево, поэтому многие владельцы ищут способы сэкономить без ущерба для качества. Одним из них может стать печь для бани из трубы, сделанная на заказ у знакомого сварщика либо изготовленная своими руками. Конечно, ей трудно придать такой же лощеный и элегантный вид, как заводским изделиям, но на работоспособности агрегата это никак не отразится при условии выбора подходящей конструкции, её качественного изготовления и правильной установки.

Готовая цилиндрическая печь в банеИсточник kupimzdes.ru

Чем печи из труб отличаются от сварных изделий из листовой стали

Будущий владелец бани должен представлять себе, как устроены банные печи и какими они бывают, даже если не собирается заниматься самостоятельным изготовлением этого агрегата. Нужно знать, что именно заказать мастеру или купить, чтобы получить в итоге удобную парилку с комфортными условиями.

Сейчас большая часть банных печей делается из металла, так как кирпичные сооружения занимают много места, а специалистов, умеющих их класть, становится все меньше. Если сравнивать печь из трубы и стальных листов, то у каждого вида обнаружатся свои плюсы и минусы.

Плюсы

С давних времен топку печи делали со сводчатым потолком, заметив, что такая форма лучше держит тепло и отводит дым. Труба по своей конфигурации к ней ближе, чем конструкция с прямыми углами, и это главный плюс сделанной из неё печи.

Русская печь со сводомИсточник 900igr.net

Второй положительный фактор – минимальное количество швов на корпусе. Делают печь в баню из трубы сечением не менее полуметра, имеющей всего один сварной шов. Тогда как при сварке прямых листов их получается 4.

Для справки! Бесшовными выпускают только трубы диаметром до 250 мм, они слишком маленькие для отопительного агрегата.

Подобрав оптимальную толщину трубы, можно получить изделие с относительно небольшим весом, которое можно без проблем перевозить или переносить. При этом печка будет быстро прогреваться и долго служить без риска прогорания стенок.

К достоинствам также можно отнести вариативность печных конструкций – они бывают вертикальными и горизонтальными, с открытой каменкой для сауны и с закрытой – для русской бани.

Минусы

У начинающего мастера могут возникнуть некоторые трудности при работе, связанные с тем, что:

  • банную печь из трубы сложнее «выкроить», так как многие детали имеют радиусные линии;
Чтобы сделать ящик-каменку и вварить в корпус дымовую трубу, нужно четко выкроить детали и отверстияИсточник delaj-horosho. ru
  • стенки труб толстые, их труднее резать и сваривать, чем листовой металл;
  • потребуется больше электродов и отрезных кругов для болгарки.

Какой формат печи лучше – горизонтальный или вертикальный

Большой разницы между эффективностью печи, установленной в том или ином пространственном положении, нет. Горизонтальные печи считаются более теплоэффективными, а вертикальные – компактными и простыми в изготовлении.

Вертикальный

В небольшой парной чаще ставится вертикальная печка в баню из трубы, перегороженной внутри на 3 отсека и имеющая ступенчатую конструкцию.

  • Нижняя камера – это топка с зольником.
  • Средняя – каменка закрытого типа.
  • Верхняя – вместилище для воды, греющейся от каменки и проходящего сквозь неё дымохода.

Если нужна открытая каменка, основную конструкцию делают двухсекционной, в которой бак для горячей воды расположен сразу над топкой. А для камней вокруг корпуса приваривают решетку.

Вертикальная печь с открытой каменкойИсточник wixstatic.com

В любом случае места вертикальная конструкция занимает немного. Но у неё есть недостатки:

  • вода в такой емкости всегда содержит частицы ржавчины;
  • дрова приходится выбирать или заготавливать не длиннее диаметра трубы;
  • дверца топки располагается непосредственно в парилке, что не всегда удобно и требует дополнительного места для хранения дров.

К выпуклой боковой стенке трубы можно приварить и выносную камеру с дверцей, чтобы закладывать дрова в топку из предбанника. Но сделать это аккуратно сложнее, чем на прямой поверхности.

Горизонтальный

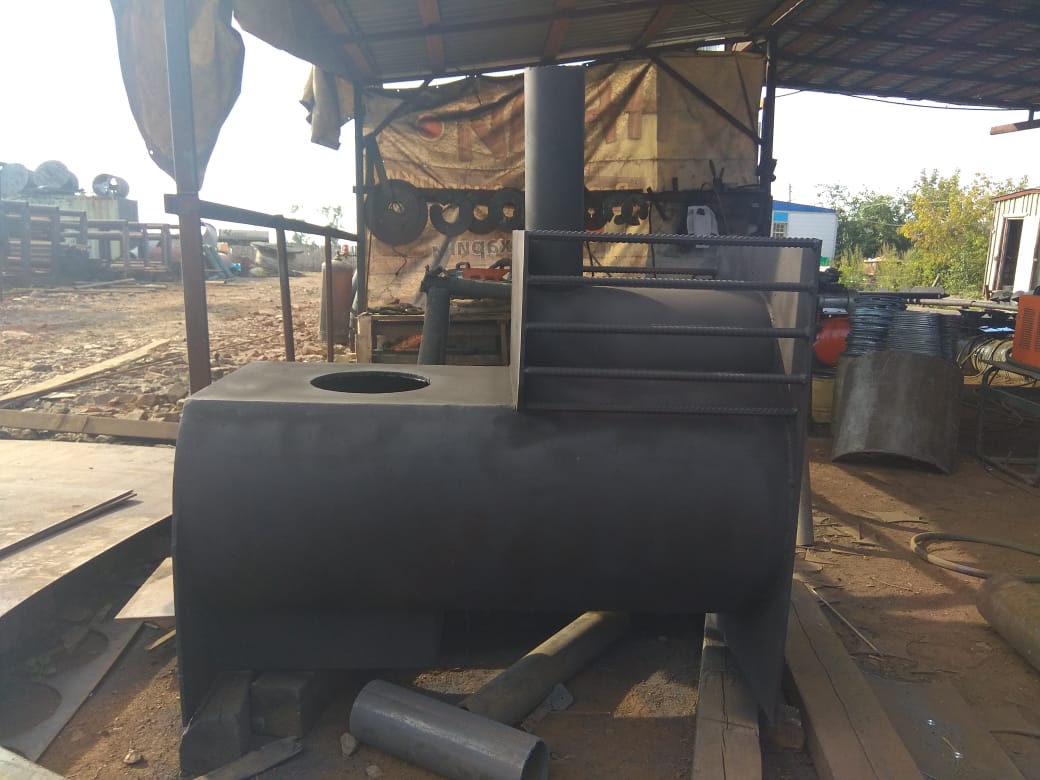

Печь для бани из трубы горизонтальная, которую часто называют «паровозом» за внешнее сходство с железнодорожным тягачом, считается классической конструкцией. Её достоинства:

  • топочный отсек можно делать любой длины и без проблем выносить дверцу в смежное с парной помещение;
  • дрова в такой печи горят дольше и с большей теплоотдачей;
  • емкость для горячей воды можно изготовить из оцинкованной или нержавеющей стали и разместить на корпусе, сбоку от него или на торце.
По фото можно оценить разницу между печами по занимаемой ими площадиИсточник izhevsk.ru

Но каменку при горизонтальном положении трубы можно делать только открытой, и этот факт многие любители настоящей русской бани считают главным минусом такой конструкции.

Варианты конструкций

Независимо от формата, делают банные печи из трубы 530 мм и больше, но максимальное рекомендуемое сечение – 600 мм. Такой диаметр считается оптимальным для качественного обогрева парной без перерасхода топлива.

Кроме неё потребуются и другие материалы:

  • листовая сталь для изготовления торцевых стенок, перемычек;
  • труба для дымохода диаметром 100-150 мм;
  • готовые или вырезанные из листа дверцы для топки и зольника;
  • петли для дверец;
  • бак из нержавейки;
  • прутки арматуры для колосников или готовые чугунные колосники;
  • стальные уголки и полоски.
Толщина листов должна быть примерно такой же, как толщина стенок трубыИсточник prom.st

Конкретный список необходимых материалов и их количества определяют по чертежу выбранной или самостоятельно придуманной конструкции. Новичкам и людям, далеким от этой сферы, лучше использовать готовые выверенные схемы, чтобы печка из трубы гарантированно получилась надежной, безопасной и эффективной, с оптимальным объемным соотношением каменки и топки.


Какой дымоход лучше для бани – из нержавейки, керамики или кирпича

Вертикальные печи с проточной и изолированной каменкой

Строение топки одинаково для всех разновидностей печей: она разделена колосниковой решеткой на зольник и расположенную над ним камеру сгорания. Оба отсека оснащаются дверцей, но зольник удобнее делать в виде выдвижного ящика.

Если печь делается без выносного туннеля, то топочные отверстия в стенке трубы следует вырезать особенно аккуратно, чтобы использовать вырезанные куски металла в качестве дверок.

Заготовка для печи с установленными дверкамиИсточник rabotai-sam.ru

Самодельные печи для бани из трубы могут быть с изолированной или проточной каменкой.

  • Дно проточной каменки делают решетчатым, как колосники в топке, чтобы камни грелись непосредственно от пламени и дымовых газов, проходящих через них.
  • У изолированной каменки дно сплошное, в него вваривается дымовая труба, которая затем проходит и через бойлер.

Оба варианта имеют свои особенности. В проточной каменке камни сильнее нагреваются и дают хороший пар, но они быстрее разрушаются, а париться можно только после полного сгорания дров в топке. С изолированной камерой пар можно поддавать и при горящем топливе, сами камни дольше служат, но нагреваются хуже.

Пример вертикальной печки с закрытой изолированной каменкой показан в видео:

Над каменкой отгораживают ещё одной горизонтальной проставкой отсек для воды, оснащают его краном. Так как в трубе «черняшке» вода быстро становится рыжей от ржавчины, его часто заменяют баком из нержавейки.

Без специальных электродов и навыков такой работы качественно сварить черный металл с нержавейкой сложно. Лучше купить готовый бак с уже установленным в него участком дымовой трубы и поставить его на каменку.

Бак для установки на печьИсточник prom.st

Если позволяет место, водяной бак можно установить и отдельно, соединив его с топкой отрезком трубы. Одним концом она приваривается к стенке топки, а второй открытый заводится в бак, в нижнюю часть боковой стенки.


Дымоход в бане: какая труба для банной печи лучше и надежнее

Разновидности горизонтальных печей

Горизонтальная печь для бани из трубы 530 мм – это цилиндрическая топка с выходящим из неё дымоходом. Каменка и бак для подогрева воды устанавливаются на неё снаружи, меняется только их взаимное расположение. Колосники в топке устанавливаются вдоль стенок трубы, а дверцы на торцевой части.

Как и в случае с вертикальными моделями, горизонтальные иногда снабжают туннелями коробочного типа для загрузки дров и уборки золы. Их прямые стенки упрощают возведение стены между парной и предбанником при устройстве выносной топки.

Схема топочной камеры горизонтальной печиИсточник kladempech.ru

Дымоход выводят в дальней от фасада части трубы, сверху. Выводить его через торец не стоит, при таком расположении дымовой трубы горячие газы будут слишком быстро покидать топку. Чтобы задержать их, дымовой канал часто делают с изгибом, как на примере в размещенном ниже видео.

Каменку располагают вокруг дымохода, приваривая к трубе глухие или решетчатые стенки.

Бак для горячей воды лучше установить сбоку или с торца печи, так как передняя часть корпуса нагревается хуже.

В этом видеоролике, наглядно показана конструкция самодельной печи для бани из трубы диаметром 530 мм:

Правила установки

Требования и рекомендации к монтажу печи те же, что и для других металлических агрегатов.

  • На бетонную стяжку эти сравнительно легкие конструкции можно устанавливать без фундамента.
  • Если пол деревянный по лагам, нужно залить или выложить из блоков прочное основание.
  • Чтобы уменьшить инфракрасное излучение от раскаленного металла и снизить риск ожогов, можно обложить печка для бани из трубы кирпичом или просто отделить её кирпичным экраном.
  • Расстояние от печи до стен должно быть не менее 20 см.
  • В месте прохода дымовой трубы через перекрытия устраивают разделку в виде металлического короба, заполненного негорючим материалом, например, каменной ватой.
Потолок вокруг трубы оббивают листом железаИсточник izhevsk.ru
  • Перед топкой на пол также кладут металлический лист для предотвращения случайного возгорания от искр и угольков.

Самодельные печи для бани: особенности, этапы изготовления

Коротко о главном

Большинство нынешних любителей бани предпочитают оборудовать её легкими металлическими печами, занимающими минимум пространства и не требующими возведения фундамента. При перепланировке бани их легко можно переставить на другое место. Самыми эффективными, экономичными и несложными в изготовлении являются конструкции из толстостенных стальных труб большого диаметра. Их можно устанавливать как вертикально, так и горизонтально в зависимости от собственных предпочтений, размеров и планировки парной. При вертикальном размещении требуется минимальное количество дополнительных материалов, так как топка, каменка и бойлер компактно размещаются друг над другом в одной трубе.

Котел в баню из трубы своими руками чертежи 500 трубы

Банную печь из трубы: тонкости изготовления

Среди поклонников отдыха на природе или любителей здорового жизненного образа навряд ли найдется кто-то, кто не любит попариться в бане. Сегодня большинство дачников стремятся обзавестись своей банькой. Сейчас увеличивает обороты самостоятельное создание печи для бани из баллона или трубы. Строительство хорошей кирпичные печи просит некоторых способностей и способностей, кроме этого, подобная печь занимает места побольше, а приобрести ее можно в магазине по продаже строительных материалов и инструментов, однако это стоит конкретной суммы денег. Тогда как печь из металла – недорогой вариант и ее намного проще выполнить своими руками, не говоря уж про то, что можно поручить данную работу сварщику.

Печь, выполненная своими силами с учетом техники безопасности, в себе не несет угрозы для здоровья и жизни человека, потому как ее герметичный корпус не выделяет во время работы монооксид углерода.

Специфики: преимущества, и недостатки

Исходным материалом для железной печки для бани послужит не только труба или баллон, в ней применяется и листовая сталь.

Из листов в большинстве случаев делают корпус в виде параллелепипеда с прямыми углами, однако у этой формы имеются собственные специфики:

  • листы нужно заранее раскроить, разрезать и объединить вместе инверторным аппаратом;
  • как последствие, подобная печь обойдется дорого;
  • топливник формы в виде цилиндра лучше пропускает тепло;
  • исходя из пути движения газов дыма круглое сечение намного лучше;
  • плоские стены больше предрасположены прогоранию, чем трубы из точно того же материала.

В чем плюсы собственно железных печей:

  • цилиндр лишь чуть-чуть проигрывает сферообразной форме по теплопроводимости;
  • толщина стен водопроводных или газовых труб позволяет достичь больших показателей теплопроводимости;
  • печь можно переместить, она долговечная;
  • стоимость изготовления подобной печи маленькая, потому как обрезки труб часто продают по очень хорошим ценам;
  • подробнейшая инструкция по изготовлению с указыванием размеров и диаметров труб даст возможность уменьшить сложность процесса и сэкономить время;
  • многие фабричные изделия подобного рода изготовливаются из точно подобных же труб, по образу и подобию которых легко воспроизвести изделие кустарным способом;
  • плюс к этому, такие устройства обладают жаропрочностью, устойчивы к процессу коррозии, долговечные и без труда переносят температурные перепады.

Конечно, такие печи имеют собственные минусы – обработка толстой трубы из металла просит как приложения физической силы, так и инструментария для конкретного типа работы.

Виды и характеристики

По размещению в пространстве печи, сделанные из трубы, делятся на такие варианты:

Вертикальная печь снаружи похожа на печку-буржуйку, но имеет отличия – добавочное вместилище для камней и емкость для воды.

Вертикальная рукодельная печь занимает меньше пространства, что немаловажна при малых габаритах сауны, но по той же причине она уступает горизонтальной печи по времени горения и интенсивности теплопередачи. В процессе горения топлива тепло уходит вверх, стенки по бокам не успевают сильно нагреться. В горизонтальной печи процесс идет иначе – потому как прогретый воздух по пути к дымоотводу заодно нагревает и свод корпуса. Если из этого исходить ясно, что КПД горизонтальной печи будет больше, чем вертикальной. Основным минусом подобной конструкции в большинстве случаев считают размещение дверей поддувала и камеры сгорания конкретно в сауне.

Горючее в вертикальной трубе сгорит быстрее, если не закрыть дверку зольника, приостановив таким образом доступ кислорода к огню. В этой трубе огонь взаимодействует сразу со всем объемом дров, тогда как в горизонтальной трубе горючее тратится поэтапно, что более разумно для камеры сгорания бани. Также в горизонтальном виде печи больше охват нагревания камней и выше конвекция горячего воздуха, также дверки поддувала и камеры сгорания, которые размещены в самом конце трубы, предоставляют возможность вынести их из сауны комнаты. И первый, и тип второй можно сделать собственными руками.

Подготовка

Конечно, печь, выполненная собственными руками, не будет владеть утонченным собственным видом либо же креативностью, но собственную функцию она делает абсолютно не хуже заводской и прекрасно отапливает парную площадью до двадцати метров2.

Первым делом, труба должна давать собственные главные функции, а конкретно одинаково вбирать и выделять тепло и при этом иметь достаточно толстые стены, чтобы печь не боялась больших температур и прослужила долго. Говоря о базисных характеристиках труб, следует учесть не только диаметр сечения и толщину стенок, но и марку стали. Ясно, что во время использования обрезков данная информация не всегда может быть доступна.

Говоря о стандартной бане, хорошими в большинстве случаев считают следующие размеры:

  • диаметр сечения – 0,5-0,55 м;
  • толщина стенок – 8-12 мм.

Следует предусмотреть, что чем больше диаметр, тем окажется больше расход дров.

Обратите большое внимание на то какого качества материал: для производства печи в баню подходят исключительно трубы из стали, причем сталь необходима не высокоуглеродистая. Она не подойдет для профильной работы, из-за того что ее швы легко могут утерять форму либо даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, со своей стороны, даёт искры оттенка желтого, которые имеют прямолинейную траекторию движения, не подходят и детали из нержавеющей стали. Наилучший вариант – это сталь с содержанием углерода около 2%. Также при подборе металла лучше не допускать легированной стали – ее также легко определить с использованием наждачного станка: искры от взаимного действия с металлом будут оранжевыми, красными либо же ярко-белыми.

Чугун нельзя ни в коем случае применять, потому как приходит в непригодность при контакте с водой.

Другие плюсы труб профильных:

  • устойчивость к ударам царапинам и так далее, высокая передача тепла и невысокий показатель увеличения при нагреве;
  • теплосбережение даже после полного сгорания дров.

Трубы имеют собственные характеристики соответственно со спецификацией. Рассмотрим эти сведения более детально.

Круглые трубы классифицируются по размерам диаметра внутри. Вторая цифра говорит о толщине стенок, дальнейшие сообщают информацию о ее типе и прочих характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о самом большом размере сечения, третья цифра – о толщине стены. Указания «530 на 10» означают, что трубный диаметр по внутренней стенке составляет 530 мм, толщина – 10 мм, наружный диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. В основном расход допуска применяется к эллиптичности.

Также разной будет толщина стены трубы.

Трубы водомерного узла разделяют на следующие категории:

Так или по другому, очень популярные трубы имеют диаметр сечения 530 мм, толщина каких составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Данная информация необходима для того, чтобы сразу правильно заготовить материалы для будущей печки. Наилучший вариант трубного диаметра – 0,5 м, что предусматривает как хорошую теплоемкость, так и удобное выполнение работы. Трубы номиналом от 500 мм имеют шаг в 10 мм и их принято обозначать как трубы крупного диаметра. Намного проще сразу выбрать трубы, подходящие друг дружке по диаметру сечений и толщине стены, чтобы сделать легче себе составление концентрической конструкции и сделать меньше зазоры между ними.

Трубы считаются одними из самых часто популярных изделий, благодаря этому нет смысла регламентировать их чрезмерно тщательно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для производства печки для бани отдайте преимущество обрезкам собственно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и железный лом. Цельновылитые трубы без швов являются еще прекрасным вариантом, но подойдут лишь для производства небольших деталей, так как их диаметр – не больше 250 мм.

При приготовлении к работе оборудуйте себе место работы – это бывает как автогараж, так и домашняя мастерская.

Советы по выбору подходящей банной печи из трубы с пошаговой инструкцией

Конструкция печки на основе трубы из железа напоминает привычную буржуйку. Для агрегатов банного типа отличительно наличие каменки и бачка для нагрева воды.

Прежде чем приступить к постройке прибора, делают чертёж конструкции.

Без этого работу начинать очень опасно, потому как неоднократно увеличивается вероятность ошибок, приводят которые не только к плохой работе и быстрому выходу агрегата из строя, но и к сложностям со здоровьем у человека при использовании устройства.

Чертежи печей для бани из трубы

Банную печь состоит из определенных компонентов, присоединённых постепенно друг к другу при помощи газовой либо электрической сварки:

  • Из корпуса. В нём устроен поддув с крышкой, портал под булыжники, камера сгорания, колосники.
  • Из емкости (бачка) чтобы нагреть воду. Порой ее делают не индивидуальным элементом, а продолжением корпуса.
  • Из дымоотводной трубы.
  • Из искрогасителя, устанавливаюемого на дымоотвод.

Вода идёт по переточным трубам в середине ёмкости и выводится с помощью патрубков для холодного и горячего водообеспечения.

Фото 1. Чертеж горизонтальной печи для бани из трубы, вид с боковой стороны и в передней части.

Как выполнить печку для бани нужного размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от размеров парного отделения и приоритетов хозяина. Изготовление разного типа конструкции изменяется нормами ППБ 01–93 и СНиП 41–01-2003. Не зависимо от того, горизонтальная это печь или вертикальная, применяется ряд единых правил:

  • Для каменки понадобится лист 30х35 см. Убирание от верха каменки до дна бачка — минимум десять сантиметров.
  • Стенка находящаяся сзади полностью заваривается, на фасаде устанавливается створка.
  • Сверху фиксируется муфта из полосы горячекатаной толщиной в 400, 500 или 530 мм. Ширина её – приблизительно 5 см. Половина варится к корпусу, а выступающая часть применяется для сборки.
  • При установке дымоотвода оставляйте треть площади верха бачка не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается створка с ручкой.
  • Внизу бачка приваривают кран с вентилем.

Главное! Каменка заполняется булыжниками исключительно на половину пространства. Можно входное отверстие снабдить прутком из железа, чтобы не дать булыжникам выпасть.

Вертикальное рукодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники размещаются над каменкой.

Диаметр печки зависит от калибра подобранной трубы.

При установке вертикальной печи для бани собственными руками придерживаются следующего метода:

  • Обрезают часть трубы длиной приблизительно 0,8 м.
  • Зачищают отрезные края.
  • Снизу приваривают дно — круг того же диаметра, что и сама труба.
  • Режут внизу проём поддува.
  • Устанавливают колосники. Они размещаются немного выше отверстия поддува.
  • Режут над колосниками щель топочного отсека.

Сверху печи выполняется отверстие для дымоотвода. Все проёмы снабжены подогнанными по размерам дверками. После выполненной работы печку зашлифовывают и покрывают краской.

Горизонтальная конструкция

собственными руками: фото

Характерная черта данного типа устройства — вынос камеры сгорания из парильни в предбанник, что выполняет розжиг быстрее и проще. Но и места горизонтальным печам требуется намного больше.

Фото 2. Печь горизонтальная с отделкой из кирпича, находящаяся в предбаннике, требующая достаточно большого места для установки.

Для производства прибора берётся отрез трубы размером 0,8 м, шлифуются проёмы. Снизу ставится колосник. Для него годится лист металла, достаточный для того, чтобы выкроить прямоугольник необходимого размера. В материале режут середину, края при этом оставляют не очень узкими. Потом приваривают прутья из металла. Готовый колосник устанавливают к корпусу.

Фото 3. Рукодельная горизонтальная печь для бани с бачком для воды и отсеком для камней.

Для задней части прибора годится железный прямоугольник, чуть-чуть превосходящий по величине трубный диаметр. Если предполагается установка каменки, это необходимо принимать во внимание при раскрое и добавить больший припуск.

Приблизительно подобных же размеров будет лист для фасада. В нём режут отверстия для камеры сгорания и поддува. Потом форма варится к передней части трубы. Сверху корпуса вырезается квадратное отверстие приблизительно 12х12 см. Это будет дымоотвод. Дальше вешают дверки.

Фото 4. Железная банная печка маленьких размеров с камерой сгорания и поддувом, с отверстием для дымоотвода.

Перед покраской аппарат тщательно чистят от налёта и ржавчины. Для отделки можно обложить конструкцию кирпичом.

Внимание! Если вы красите печь, по завершении процедуры протопите её на улице!

Горизонтальная печь из трубы 500 мм

собственными руками

Большого труда не составит оснастить баню заводской печкой. Но тогда нужно будет расщедриться. Тем, кто не обделён прямыми руками, целесообразней сделать конструкцию своими силами. Горизонтальная печь – самое обычное «кустарное» решение. Даже самые заковыристые чертежи не затребуют от специалиста большой квалификации и отточенных годами способностей.

Делают такую банную печь из трубы у которых диаметр 500-530 мм. Взяв за основу подобающую заготовку, можно себя избавить от лишних трудностей, связанных со сваркой агрегата из листового металла. Трубные конструкции бывают горизонтальными и вертикальными. У каждого варианта есть плюсы и минусы.

Рисунок 1. Работа горизонтальной печки

Плюсы горизонтальных печей

У вертикального решения есть неоспоримый плюс – экономия площади. Для чрезмерно небольших бань тяжело выдумать что-нибудь более подобающее. Однако в остальном плюсы «горизонтали» перевешивают.

На заметку! У двух вариантов есть общее преимущество. Форма в виде цилиндра помогает более качественному обтеканию потоками воздуха. Благодаря этому к каменке и гидробаку поступает больше тепла.

Положительные качества горизонтального варианта:

  • продольно разместившийся корпус агрегата помогает появлению термоизлучения, которое нагревает все рабочее пространство в помещении; хуже нагревается территория под топливником; вертикальные же печки лучше справляются с прогревом стен, в то время как много полезной площади остаётся «за бортом» теплоснабжения;
  • конструкция предполагает тонкослойное распределение твёрдого топлива в камере сгорания; из-за этого поленья сгорают практически полностью и одинаково; в вертикальном оборудовании загрузка дров тоненьким слоем означает слишком малую закладку;
  • каменка расположена ниже – это удобней;
  • загружать дрова в камеру, благодаря небольшой высоте, тоже комфортней;
  • быстрый прогрев бани – рукодельный аппарат способен прогреть помещение за 40-60 минут;
  • долговечность – при качественном изготовлении печка для баньки отслужит не один год;
  • легкость изготовления и процесса установки – трубное оборудование выполнить легче, чем, например, вариант из кирпича;
  • бюджетность – если даже корпус нужно будет приобретать, остаточная стоимость изделия будет совсем низкой; если сравнивать с заводскими агрегатами или системой из шамота, цена «трубы» и совсем ничтожная;
  • намного красивый внешний вид.

Есть у такого варианта и минусы. Из минусов – довольно быстрое остывание. Из-за этой причины печку приходится систематически подтапливать. В объёмном помещении становится заметным ещё один недостаток – неодинаковый обогрев бани. В маленькой парильне в данном плане все в порядке, однако в общественной бане лучше установить несколько агрегатов в самых разнообразных зонах.

Рисунок 2. Один из видов горизонтального агрегата

Специфики горизонтального оборудования

В большинстве случаев умельцы делают банной печи из труб сделанных из металла 500 или 530 мм в диаметре. В ход идёт как б/у металл, так и заказные обрезки. Продольный вариант предусматривает только применение округлых заготовок. Это не теорема, однако данная геометрия даёт добавочную отдачу тепла.

Масса агрегата зависит от толщины металла и очень часто может колебаться в границах 50-200 кг. Даже самая массивная конструкция не выделяется очень уж большим весом, благодаря этому мощного основания не потребуется. Это тоже можно записать в перечень положительных качеств. Естественно для монтажа трубчатой печи хватает маленького металлического каркаса, поставленного на теплоизоляционном слое.

Что пригодится для изготовления печки?

Из инструментов необходимы:

  • электросварочный аппарат;
  • инструмент для резки металла (углошлифовальная машинка и/или ножницы для работы с металлом).

Рисунок 3. Приваривание боковин к печной трубе

  • обрезок трубы установленного диаметра; длина обрезка – 800-1000 мм; 800-миллиметровой трубы хватит для хорошего обогревания средней 20-кубовой бани; если помещение намного больше, лучше взять метровую заготовку;
  • ровный, не деформированный стальной лист; размеры листа – приблизительно 700х1200 мм; толщина минимум – 3 мм; наличие ржавчины – не проблема, но металл должен стремиться к замечательной плоскости;
  • 6-8-миллиметровая стальная арматура; прекрасно подойдут обрезки длиной 500 мм;
  • металлопрофиль; рекомендуется 50-миллиметровый уголок, но подходит и квадрат; общий расход профиля – 1,5-2 м;
  • 110-миллиметровая «двухколенная» труба длиной 1500 мм; угол колен зависит от характеристик конструкции, благодаря этому материал необходимо выбирать по ходу дела;
  • 2 дверки – для топливника и зольника.

Помимо прочего, понадобится примерно 5 электродов по нержавейки и штук 20 – по чермету.

Совет! Необходимо пытаться остерегаться «бэушных» заготовок. Они в большинстве случаев отличаются определённой деформацией, которая нежелательна.

Изготовление горизонтальной печки для бани

Если сопоставить разные чертежи, можно заметить, что печь из трубы 530 мм имеет однотипную конструкцию. Основные конструктивные маленькие детали относятся к размещению каменки, трубы для отвода дыма и гидробака, а еще к свойствам поддувала и зольника.

В простейшем варианте решётку и зольник приваривают к уголкам из металла (или другому профилю). Решётку рекомендуется делать по всей длине трубы, но шириной максимум 100-120 мм. Более широкие детали приведут к ухудшению тяги.

Совет! Лучше применять чугунную решётку. Опыт говорит, что в контексте воздушного отопления колосники из чугуна долговечней элементов арматуры.

Боковины (в вертикальном варианте – днища) режут, либо исходя из сечения трубы, либо с припуском относительно нижних и верхних точек. После монтажных работ находящиеся снизу зоны боковин подгоняют под корпусные опоры. К низу корпуса можно прикрепить металлический лист, образовав добавочные «крылья». Последние служат бонусными теплопроводниками, усиливая отдачу тепла печи.

Рисунок 4. Чугунная решётка на дне трубы

Зольник рекомендуется делать в коробчатом формате. Обособленный элемент дает возможность обходиться без забивки воздушного подсоса топливными останками. Толщина металла для зольника в данном случае аналогична толщине корпусной трубы.

В подобной конструкции банной печи из трубы каменку располагают в большинстве случаев ближе к дымоотводу, в верхней зоне. Фронтальная территория трубы отличается более невысокой температурой, благодаря этому её задача – разогрев банного воздуха. На некоторых схемах видно, что конструкторы изогнули трубу для отвода дыма не 1 раз. Из-за этого площадь контакта с каменкой и гидробаком предельно увеличена. А, это означает, и теплоэффективность подобного агрегата выше.

Окно для загрузки топлива тоже как правило имеет вариативное выполнение. Однако чаще всего его делают в туннельном формате. Это решение дает возможность вывести детали зольника из парильни в подсобку. Это же решает проблематику грязи в устройстве.

Монтаж трубчатого агрегата в парильне

Чтобы правильно выполнить печь из трубы собственными руками, необходимо следовать определённой схеме:

  • Кромки корпуса подрезают углошлифовальной машинкой таким образом, чтобы на выходе оказались боковины, размещенные строго под прямым углом относительно оси корпуса. Создают фаску под боковины.
  • Металл зачищают от ржавого налёта и в трубе устанавливают профлист, служащий опорой чугунной решётке (или решётке из арматуры из стали).
  • Если, согласно советы, зольник делают обособленной коробкой, второй шаг – развитие коробчатого элемента и приваривание его к внутренней части корпуса. На данной же стадии вертикально приваривают приготовленные стены. На фронтальной стенке делают отверстие под загрузочную камеру. В другом варианте можно просто прикрепить дверки зольника и топливника.
  • Устанавливают гидробак и ёмкость для камней.
  • Создают металлоопору под корпус. Под основой из металла в первую очередь кладут материал для теплоизоляции.
  • Из труб и коленных компонентов делают канал вывода дыма. Главное выполнить точную разметку и обеспечить безопасное подсоединение канала к корпусу и дымоотводу. Это важная проблема устройства продольно разместившейся печи в баню. Благодаря этому необходимо убедиться в том, что все рассчитано правильно. Если все подсчитано правильно и согласно чертежу, готовый канал приваривают к полюсным элементам – трубе и дымоотводу.
  • Поверхность корпуса прикрывают термической изоляцией и жестяным чехлом. Чтобы сберечь уровень отдачи тепла и помножить кол-во влаги в парильне, открытые корпусные зоны рекомендуется закрывать съёмными кожухами.

Рисунок 6. Готовая горизонтальная печка

Рекомендация! Перед эксплуатацией трубы убедитесь в том, что печка хорошо защищена от коррозийных процессов. Лучше всего на финальном этапе конструкцию тщательно зашлифовать угловой шлифмашиной с шлифнасадкой. Чтобы улучшить противокоррозийный эффект, печь можно покрывать термостойкой краской. После покрытия красящим составом полимера изделие необходимо прогреть, чтобы краска стала одним целым с трубой. Но делать это стоит вне помещения.

Окрашивание позволяет, также, избавиться в помещении от запаха металла. Но это только бонус, потому как выраженный аромат быстро испаряется после нескольких камер сгорания и без добавочного покрытия.

На этом работы по изготовлению печной конструкции завершены. Нужно удостовериться в том, что аппарат поставлен хорошо и приступаем к процедурам в бане. Хотя маленькой уход от оси корпуса очень погоды не выполняет, лучше ставить конструкцию строго по осям.

Топить в горизонтальном положении расположеную печку следует по определённым правилам, с которыми можно познакомиться на этом сайте.

Заключение

Даже не самый «рукастый» клиент наверное заметил, что печка из трубы – на самом деле самое простое решение для обогревания бани. Следуя приведённой схеме, можно быстро, просто и дёшево оснастить парилку успешным и неопасным отопительным агрегатом. Для чего выворачивать карманы, если того же эффекта можно достигнуть намного простыми и экономными путями?

Печь для бани из трубы своими руками. Часть 2. Обзор

Печь для бани из трубы своими руками. 1 часть.


Навигация по записям

Печь из трубы для бани: вертикальный и горизонтальный варианты

Покупка банного котла фабричного изготовление – дорогое удовольствие. Возведение кирпичной каменки не всегда оправдано, особенно в банях маленького размера. Самым оптимальным решением по отношению цена/качество считается самодельная стальная печь.

Конструкций банных печек большое множество. Как правило, изготавливают их из подручных материалов своими руками. Это могут быть листы стали, обрезки труб или газовые баллоны.

Особенности и отличия конструкций котлов

Если в хозяйстве есть несколько больших листов прокатной стали, можно сварить прямоугольную конструкцию. Однако такие агрегаты имеют ряд существенных недостатков:

  • Прямоугольные системы имеют большое количество сварных соединений. Учитывая, что это банная печка, находящаяся в небольшом закрытом помещении, качество таких швов должно быть очень высоким. Услуги профессионального сварщика стоят достаточно дорого. В итоге, самодельный агрегат прямоугольной конструкции может превзойти по затратам покупной. Распределение теплоты от сгорания дров в объеме угловатой формы проходит значительно хуже и требует большее количество дров для протопки бани.
  • Круглая форма топливной камеры обеспечивает лучшую циркуляцию дымовых газов. Отсутствие углов в печах круглой формы облегчает удаление остатков горения из зольной камеры. В прямоугольных системах между дверцей поддувала и дном зольника обязательно есть небольшой порог, в котором скапливается зола. В печи, сделанной из баллона, этот переход закруглен за счет естественной формы кожуха.

Разновидности форм котлов из труб


Агрегат круглой формы можно расположить либо горизонтально, либо вертикально. Вертикальное размещение имеет один существенный плюс – экономия пространства. Однако в такое расположение уменьшает КПД на прогрев и увеличивает количество закладок дров.

Это связанно с тем, что камера горения очень маленькая. Фактически ее размеры около 50 см. у основания. В топке такой формы, огонь охватывает весь объем закладки дров, что приводит к быстрому прогоранию и отдаче тепла. Тепло от горения поднимается вверх и устремляется в дымоход. Прогрев боковых стенок уменьшается, и большая часть теплоты улетает в трубу.

Горизонтальное расположение избавляет печь от всех этих недостатков. Прогрев боковых стенок идет равномерно. Камера сгорания на всю длину котла обеспечивает постепенное сгорание дров и большую отдачу тепла от одной закладки.

Пример конструкции металлической печи

Самым простым с точки зрения изготовления и использования, можно считать печку из газового баллона. Схема такого агрегата достаточно проста и не требует детальной прорисовки на чертежах. Это труба сечением 530мм с закругленными крышками с обеих сторон. Толщина металла составляет 5 мм.

Дверцы топочной и зольной камеры в таких конструкциях желательно располагать в торце баллона. А трубу на небольшом расстоянии от противоположного торца на боковой стенке

В зависимости от конструкции бани, если топка будет осуществляться не из парной, длину туннеля для закладки дров и удаления золы можно удлинить на толщину стеновых перекрытий.

Если дымоход оборудовать в противоположном торце баллона, дымовые газы будут уходить напрямую, не прогревая все поверхности. Боковое размещение дымохода обеспечит наличие завихрений дымовых газов и тщательный нагрев плоскостей котла.

Материалы для печи

Сварку такой печи необходимо начинать с подготовки раскроя для работы. Понадобится сам баллон DN 500; два куска листовой стали марки С30, для обустройства дверей камер; два метро 150 трубы, для дымохода; куски 20 арматуры, для сварки колосника; уголок 25 мм длинной 40 см; раскрой стали для топливного канала нужной длинны.

Не стоит применять высокоуглеродистые марки стали, их сварка достаточно сложный процесс, требующий определенного опыта и навыков работы с такими видами материалов.

Этапы сварки

В подготовленном баллоне с одной стороны необходимо отрезать основание. В получившейся крышке сделать два проема: под дверцу зольника и топки. В зависимости от конструкции, сначала приваривают раскрой туннелей. К нему на петли навешивают дверцы. Дверные ручки можно сделать самому из кусков негорючего материала или купить готовые.

По контуру дверок стоит уложить асбестовый шнур. Это поможет предотвратить проникновение угарного газа через отверстие топки и зольника.

Во второй части баллона оборудуют топочную камеру. Для этого на расстоянии примерно в ¼ от нижней точки, изнутри баллона вваривают подпорные ножки для будущего колосника. Колосник формируют отдельно из стальных прутов. Его форма должна совпадать с внутренними контурами баллона.

Монтаж колосника

Каркас будущего колосника делают из двух длинных направляющих. К ним, перпендикулярно через одинаковое расстояние приваривают стальные пруты нужного размера. Готовый элемент конструкции укладывают на приваренные уголки.

Установка дымохода

На расстоянии в 10 см от противоположного торца делают отверстие и вваривают трубу дымохода. Крышку с готовыми дверцами устанавливают на место и хорошо проваривают. У получившегося котла формируют подпорные ножки и систему поддувала. Выход дымовых газов делают в готовый дымоход или формируют новый.

Обустройство каменки

Получившуюся конструкцию устанавливают на подготовленное основание, отгораживают стальной сеткой и засыпают камнями.

Фундамент для такого котла не обязательно делать очень глубоким, так как вес готовой печи не большой и не требует сильных прочностных характеристик.

Устройство металлической печи достаточно простое. Ее изготовление требует только навыков сварки и резки металла. О том, как не допустить ошибок при изготовлении, расскажет видео.

Хотите знать несложный и бюджетный способ сооружения печи для бани собственными силами? Поищите у себя на участке отрезок достаточно широкой трубы из нержавеющей стали либо другого какого-то вида металла.

Самодельная печь из трубы представляет собой достаточно экономичный вариант оборудования, предназначенного для обогрева бани. За короткое время изготавливается прочное долговечное устройство, каменка и топка которого созданы из одной части металлопрокатного изделия, а водяной бак – из другой. Если изготавливать печь для бани из трубы своими руками, то трудовые и временные затраты на сварку будут минимальными, что не скажешь о соединении деталей агрегата, сооружающегося из листового металла. В то же время отмечается и отличный уровень функционирования печи из трубы за счет высокой герметичности корпуса, благодаря чему обеспечивается стопроцентная безопасность людей, отдыхающих в бане. При установке такого устройства не нужно заботиться о сооружении специальных ограждений, сам же процесс изготовления печи из бочки занимает буквально несколько часов.


Металлическая печь для бани из трубы изготавливается в двух вариантах: в горизонтальном либо вертикальном положении.
Изначально проверяется прочность трубы и отсутствие каких-либо повреждений, вызванных появлением коррозии. Это может произойти, если изделие длительное время находилось на открытом воздухе. При обнаружении проблемных зон требуется выполнить усиление приваренными металлическими заплатками. Можно также на месте коррозионных разрушений сделать отверстия, способствующие функционированию печи.

Достоинства и отрицательные качества присущи практически любому предмету, изготовленному самостоятельно. Не входит в разряд исключений и банное оборудование, созданное своими руками.

Среди преимуществ банной печи из трубы нужно отметить следующие качества:

  • отличная возможность транспортировки;
  • длительный срок службы;
  • термостойкость;
  • применение любого вида топлива;
  • парилка быстро разогревается;
  • простота и удобство пользования.

Имеющиеся в самодельной печи некоторые недостатки не смогут затмить вышеперечисленные достоинства. Однако отметим и их:

  • быстрое нагревание и остывание печи для бани из металла приводит к тому, что возникает постоянная нужда в подбрасывании топлива, увеличивающая его расход;
  • теплый воздух, исходящий от металлического очага, неравномерно распределяется по парилке, что особенно заметно в парных большой площади, которые требуют установки парочки печей подобного типа.

Особенности установки печей для бани из трубы

Для печей, изготовленных самостоятельно из отрезков трубы, следует предусмотреть сооружение фундамента . При создании самой печи должны отсутствовать какие-либо зазоры и щели. Все должно быть абсолютно герметичным . Деревянную отделку стен можно обезопасить от возгорания с помощью специальных антисептических средств либо сделать на ней . Вокруг металлической печи не нужно размещать любые легковоспламеняющиеся предметы из пластика, ткани или дерева.

Обустройство зольника в печи из трубы должно быть предусмотрено на высоте 15 см от поверхности пола, зашитого металлическим листом. От верхней плоскости самодельного устройства до самого потолка следует соблюдать расстояние более полуметра. Печку можно установить прямо при входе в парилку с предбанника. Температура обогрева парилки под самым потолком должна соответствовать показателю 80 градусов и более , а снизу помещения – 45 градусов . Хорошо разогретые камни обеспечат достаточное количество пара при обильном поливе водой.

Равномерное сжигание твердого топлива, отличная герметичность дымохода и топки, а также высокий коэффициент полезного действия – вот те качества, которыми должна обладать печь, мастерски сделанная из отрезков трубы.

Вертикальная печь для бани из трубы

Советуем взять два отрезка трубы длиной полметра и метр . Этих кусков металлопроката вполне хватит, чтобы выстроить достаточно надежную печь для бани.

Этапы сооружения печи выглядят следующим образом:

Для такой печи характерным является наличие навесного бака и внешней каменки . К отличительным чертам следует отнести компактность устройства и увеличенную глубину топки, способствующую быстрому отоплению бани. Печь можно установить так, чтобы дверца топки выходила в смежную с парилкой комнату.

Процесс изготовления горизонтально стоящего устройства состоит из следующих этапов:

Часто допускаемые ошибки

Чтобы пресечь быстрое выдувание тепла из печи , в процессе изготовления нужно предусмотреть оснащение дымовой трубы подвижной задвижкой.
При скоплении большого количества сажи может случиться ее возгорание . Этого можно не допустить, если оборудовать горизонтально стоящий агрегат дожигателем. Для этого в определенном месте стенки трубы проделываются два отверстия, в которые вставляются металлические трубочки с загибом в сторону трубы. Это нужно для предотвращения образования копоти. Тем самым, в топку будет попадать больше кислорода, способствующему полному догоранию топлива и образованию меньшего количества сажи.

Таким образом, можно подвести итог изготовления такого устройства: если иметь перед собой чертеж печи для бани из трубы, а также все необходимые инструменты и материалы, то процесс сборки не составит для вас особого труда. Зато готовая печь из металла будет долго радовать вас в вашей бане. С легким паром!

Если при обустройстве бани ваш выбор остановился на металлической печи, то проще всего пойти в магазин или на рынок и приобрести себе подходящий отопитель. Проще, но никак не дешевле, даже самая простецкая модель обойдется в кругленькую сумму. Человеку, владеющему навыками слесаря и сварщика, зачастую нет смысла тратить деньги на заводские изделия. Он может изготовить обогреватель самостоятельно из доступного материала, например, печь для бани из трубы. Данная тема интересует многих домовладельцев, поэтому мы раскроем ее как можно шире и предложим способы изготовления подобных печей.

Банная печь из трубы – что в ней хорошего?

Не растекаясь мыслью по древу, сразу же перечислим все конкретные преимущества самодельной железной печки, изготавливаемой из трубы:

  • стоимость: как говорят математики, цена самодельного отопителя стремится к нулю и зависит от наличия у вас тех или иных материалов. Но даже если вам придется все их купить, а сварочные работы заказать мастеру, то изделие все равно обойдется вдвое дешевле, нежели заводская печь из магазина;
  • простота изготовления своими руками: по сути, труба с толстыми стенками – это уже готовый корпус обогревателя;
  • цилиндрическая форма топки с точки зрения теории горения считается оптимальной;
  • размеры, конфигурация, срок службы, — все это в ваших руках. Хотите вечную печку – возьмите трубу со стенкой 10 мм, желаете сжигать в ней метровые поленья – пожалуйста, сделайте топку соответствующего размера.

Совет. Если вы взялись за изготовление банной печки впервые, то желательно за основу взять готовый чертеж, по которому уже делались рабочие экземпляры, либо сварить отопитель по существующему образцу. Таких в интернете – огромное количество.

По большому счету, самодельные металлические печи для бани бывают 2 видов – вертикальные и горизонтальные. Первые занимают меньше места, но для них придется готовить дрова короче, да и подкладывать их чаще. Горизонтально расположенная труба позволяет загружать в топливник больше длинных поленьев, благодаря чему увеличится время горения. Что касается КПД, то от ориентации трубы он практически не зависит. В качестве информации для справки можно отметить, что КПД подобных агрегатов не превышает 50%.

Вертикальная печь

Простейшая печка, выполненная из трубы, изображена ниже на рисунке. Она отличается малыми размерами, не имеет зольника и устанавливается без всякого фундамента прямо на пол. Надо лишь подложить асбест и лист кровельного железа, а также присоединить дымоход. Обогревателя хватит для парной объемом до 15 м3.

Как видно на схеме, для изготовления этой мини-печки взяты обрезки труб различного диаметра и листовой металл. Конструкция проста, да не очень, поскольку здесь на дверце присутствует узел регулирования воздуха с заслонкой, о нем будет сказано ниже. Итак, чтобы сварить печь из трубы, понадобится:

  • отрезок трубы Ø 426 мм, толщина стенки – по желанию, но не менее 5 мм;
  • такой же толщины лист металла для дна и крышки;
  • короткие отрезки труб диаметрами 76, 159 и 219 мм;
  • листовая сталь толщиной 2 мм;
  • любой металлопрокат для ножек.

Из толстого металла вырезают 2 круга, в одном из них делают отверстие диаметром 150 мм, после чего приваривают к трубе в качестве дна и крышки. К последней посередине приваривается патрубок дымохода Ø159 мм. Затем в нижней части корпуса надо вырезать проем для будущей дверцы Ø210 мм и приварить к нему соответствующий патрубок. Далее, изготавливается самый сложный узел, которым оснащена наша печка для бани, — дверца с заслонкой. Ее конструкция показана ниже на рисунке:


Примечание. Конечно, можно просто вырезанный кусок металла приладить на петли в качестве дверцы, предварительно установив на нее ручку и устройство регулирования воздуха, так было бы еще проще. Но мы следуем задумке автора и рассказываем о его конструкции, все остальное – в ваших руках.

Дверцу, что предусматривает данная конструкция металлической печи, изготавливают из отрезка Ø219 мм, приварив к ней крышку из листовой стали, а затем петли и запорное устройство. Регулятор воздуха делается из трубы Ø76 мм очень просто: из тонкого металла под размер внутреннего сечения вырезается заслонка и приваривается к проволоке Ø6 мм, пропущенной сквозь патрубок. С обратной стороны поворотный механизм подпружинен и зафиксирован приваренной гайкой, как изображено на рисунке:

Ну и в конце из тонкого листа выполняется ограждение каменки. Не придумывая никаких сложных креплений, это ограждение делается такого размера, чтобы его с пристукиванием насаживать на цилиндрический корпус печки. На этом все, можно ее устанавливать и накладывать камни.

Печь с внутренней каменкой и баком для воды

Несколько сложнее изготовление и чертежи для металлической печи с закрытой каменкой и подогревом воды на помывку. Принцип работы отопителя таков: дрова в топливнике сгорают на колосниковой решетке, дымовые газы омывают каменку закрытого типа и нагревают ее, после чего отдают теплоту баку с водой, протекая по газоходной трубе.


Ее участок находится внутри бака, за счет чего и происходит подогрев воды, затем продукты горения отводятся в дымоход. Чертеж с размерами и схему печи можно увидеть на рисунках:


Чтобы изготовить металлическую печь, потребуются следующие материалы:

  • труба толстостенная Ø530 мм длиной 1.5 м;
  • труба Ø159 х 3 мм длиной 1 м;
  • колосниковая решетка из стали либо прутки Ø10-12 мм для ее изготовления;
  • листовая сталь не менее толщины стенки трубы;
  • самодельные петли на дверцы – 4 комплекта.

Работа начинается с того, что в будущем корпусе печи аккуратно вырезаются проемы для дверок. При этом куски металла должны оставаться целыми, к ним надо приварить петли, рукоятки и запоры, а потом установить в качестве дверец. Потом в соответствии с чертежом банная печь из трубы должна разделиться внутри на 4 отсека, разделенные перегородками. Получается, что из листового металла надо изготовить 5 круглых перегородок, причем 2 из них будут днищем и крышкой агрегата и вырезаются по наружному диаметру трубы.

Остальные перегородки – это колосниковая решетка, поддон для камней и днище бака, их надо изготовить по внутреннему диаметру корпуса. Каждую из этих деталей обрабатывают в соответствии с ее назначением и приваривают на место, начиная с внутренних перегородок. Не забудьте сделать отверстие для дымоходной трубы и все герметично и качественно обварить.

Совет. Данная самодельная печь может и не иметь колосников, днище тогда будет дном топки, но решение по изменению конструкции принимать вам. Однако, наличие зольника удобнее в эксплуатации, поэтому лучше повозиться с решеткой. Ее можно сварить из прутьев либо просверлить металл во многих местах, буквально сделав перфорацию, как на фото:


Последний этап сборки – крепление дверок и небольших массивных ножек из любого металлопроката. По окончании все сварные швы обязательно проверяются на проницаемость обмыливанием с продувкой, керосином или любым другим способом, после чего желательно провести пробное протапливание и испытание отопителя на улице. Ну и наконец, следует установка металлической печи в бане, не забывая о правилах монтажа. Деревянный пол защищается асбестом и кровельным металлом, а расстояние от него до зольника надо выдержать 140 мм.

Важно. Учитывайте, что печь, сделанная из трубы со стенкой 10 мм, вместе с камнями и водой будет иметь значительный вес, а значит, без фундамента не обойтись. Как видите, толстые стенки – это не всегда хорошо, практика показывает, что металл толщиной 6-7 мм тоже служит достаточно долго.

Горизонтальная печь

Как и в предыдущем случае, вначале вашему вниманию предлагается простая металлическая печь для бани, сделанная своими руками, можно сказать, прототип. Для ее изготовления требуется такой же набор материалов, как и для вертикальной, да и алгоритм выполнения работ одинаков. Чтобы в этом убедиться, стоит взглянуть на схему:


Изменилось лишь расположение трубы относительно горизонтали и появился переходной патрубок для отвода дымовых газов. Зато теперь увеличилась длина загружаемых поленьев, а еще такая печка лучше прогревает нижнюю зону парной, поскольку конвективные воздушные потоки лучше омывают ее корпус. Ниже на чертеже показана более совершенная конструкция цилиндрической горизонтальной печки, которую при должной сноровке вполне возможно повторить в домашних условиях:


Представленная горизонтальная печь из металлической трубы с выносной топкой потребует для своего изготовления такие материалы:

труба Ø530 мм с толщиной стенки до 10 мм и длиной 0.5 м;

  • труба Ø114 х 3 мм длиной 0.5 м;
  • стальная колосниковая решетка;
  • листовая сталь толщиной не менее 6 мм;
  • самодельные петли на дверцы – 2 комплекта;
  • решетка либо тонкий металл на ограждение каменки.

Устройство печи удобно тем, что не нужно тратить время и материал на вырезание кругов из толстого металла, как и приваривать к корпусу ножки. Достаточно заготовить детали согласно чертежу и собрать все вместе посредством сварки. Здесь важно приладить выносную топку таким образом, чтобы дно зольной камеры совпало с низом трубы корпуса. Корпус, находящийся внутри парной, впоследствии обкладывают кирпичом, чтобы смягчить воздействие жесткого инфракрасного излучения.

Совет. Если вам понадобилось сделать печь в баню с подогревом воды, то бак в этом случае можно прикрепить к заднему торцу цилиндрического корпуса. С целью экономии места подогрев делается и по-другому: бак выносится в моечную комнату, а на дымоход печи устанавливается теплообменник самоварного типа.

Заключение

Внимательно изучив чертежи и процесс изготовления, можно сделать вывод, что горизонтальную печку из трубы выполнить проще, да и по функциональности она выглядит предпочтительнее. Проигрывает она только по своим размерам. Однако, вопрос выбора той или иной конструкции для своей бани решать надо вам в зависимости от условий размещения и эксплуатации.

Основой любой бани является печь. Это устройство должно не только создавать определенную температуру, но и следить за влажностью воздуха.

Учитывая это, профессиональные мастера советуют использовать для данных целей печь для бани из трубы 530 см.

Порядок изготовления

Для начала необходимо упомянуть, что все необходимые материалы можно приобрести на пунктах приема металлолома. Также многие мастера считают, что горизонтальные печи для бани из трубы менее эффективны и непрактичны . Поэтому создавать лучше вертикальную конструкцию с водяным баком наверху.


Необходимые материалы и инструмент

Для того чтобы создать печь в баню из трубы необходимо иметь:

  • сварочный аппарат, лучше газовый;
  • дисковую пилу с отрезными кругами по металлу;
  • измерительный инструмент;
  • щетку с металлической щетиной;
  • молоток;
  • трубу толстостенную диаметром 520-530 см, длиной 1.5 метра;
  • трубу диаметром 100 мм, длиной 2 метра;
  • толстый лист металла, из которого можно вырезать четыре круга по диаметру трубы;
  • термостойкую краску.

Совет!
Необходимо отметить, что все металлические части должны иметь хороший внешний вид, который бы свидетельствовал о том, что они готовы для сварных работ.
В противном случае можно обнаружить в процессе изготовления сквозные дыры, которые скрывались под толстым слоем ржавчины.

Изготовление

  • Чтобы печка для бани из трубы правильно функционировала необходимо разделить трубу на несколько частей, каждая из которых имела бы свой объем соответствующий назначению.
  • Для этого трубу с диаметром 530 см разрезают поперек на три равные части, по 0.5 метров в каждой.
  • Далее инструкция по изготовлению предполагает создание топки.
  • Сначала нужно вырезать круг по диаметру отверстия, который приваривают к низу первого получившегося элемента.


  • Затем сбоку изделия делают окошко, через которое будет загружаться топливо. Чтобы печи для бань из трубы работали эффективно, лучше их сразу оснащать небольшими дверцами, которые можно приобрести отдельно.
  • На следующем этапы вырезается еще один круг, который приваривается к верхнему отверстию топки. При этом в центре него необходимо проделать отверстие диаметром 90 мм. На него приваривают трубу сотку, которая будет служить дымоходом.
  • Стоит отметить, что подобные банные печи из трубы не оснащаются решетками для сбора золы и соответственно дополнительной дверцей. Однако при желании подобный элемент можно внести в конструкцию, но высота топки должна оставаться равной 0.5 метра.


  • Существуют такие чертежи печи для бани из трубы, которые предполагают, что труба дымохода будет установлена из следующей камеры, но тогда в верхнем круге, закрывающем топку нужно проделать много небольших отверстий. Некоторые мастера считают такую конструкцию более эффективной.
  • Далее наверх надевают второй обрезок толстостенной трубы и приваривают его. В получившейся камере будут размещаться камни, которые смогут осуществлять равномерный теплообмен в помещении. При этом многие пособия, рассказывающие о том, как сварить не только оснастить отсек окном, но и дверцей. Особенно это важно, если вытяжная труба будет крепиться к нему сверху, а на его дне будут располагаться отверстия, ведущие в топку.


  • Верхняя часть данной камеры изготавливается также с отверстием под сотую трубу, но в одном случае она просто через нее одевается, а во втором варианте изготовления такая горизонтальная панель и будет основой для дымохода. Все места соединения также проваривают, следя за качеством швов. Дело в том, что при интенсивном нагревании металл расширится и это будет серьезной проверкой данной работы.
  • Некоторые мастера при использовании электрической сварки советуют применять специальные электроды, которые создают шов устойчивый к воздействию высокой температуры и резким ее перепадам.
  • На следующем этапе банная печь из трубы нуждается в создании бака для воды. Для этого наверх конструкции надевают третий элемент, который отрезали ранее и тщательно приваривают. Это и будет резервуаром для воды, а нагреваться она будет не только за счет теплопроводимости металла, но и, используя газы, выделяемые при горении, которые будут подниматься по дымоходу.

  • После этого своими руками изготавливаем удобную крышку, закрывающую поверхность . Ее не обязательно делать из металла. В качестве крышки вполне подойдет деревянный щит из досок.
  • Некоторые мастера предлагают установить на низ бака краник, чтобы можно было отливать воду в ведро, не подвергая руки опасности при контакте с паром.
  • На заключительном этапе готовое изделие обрабатывают щеткой с металлической щетиной и покрывают слоем термостойкой краски. Сразу следует сказать, что ее цена довольно высока, но если есть желание придать конструкции хороший внешний вид, то такие расходы вполне оправданы.

Совет!
Необходимо упомянуть, что существует целый ряд подобных изделий, отличающихся по способу сборки и принципу действия.
Данная конструкция представлена в качестве основы, которую опытный мастер всегда сможет доработать и усовершенствовать.

Вывод

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также на основании текста, который изложен выше, можно сделать вывод о том, что в нет ничего сложно. Однако чтобы реализовать данный проект необходимо иметь специальный инструмент и уметь с ним обращаться.

Самым простым и в то же время дешевым способом сделать печь для бани является использование отрезка обычной стальной трубы. Подобная конструкция будет вполне нормально функционировать в любом помещении, невзирая на его размеры. Более того, благодаря герметичному корпусу печь, выполненная из трубы, не будет выделять угарного газа при работе, а значит, она абсолютно безопасна для человека. Поэтому не нужно сооружать никаких дополнительных ограждений.

Как сварить печь для бани из трубы? В действительности здесь нет ничего сложного – при наличии соответствующего оборудования и навыков работы со сварочным аппаратом процедура изготовления займет всего несколько часов.

Вначале необходимо позаботиться о фундаменте. Чтобы сделать его, нужно выполнить следующие действия.

Таблица. Инструкция

Шаг, №№ Иллюстрация Описание
Шаг 1 В месте, где будет располагаться печь, выкапывается яма глубиной 50 см. Длина и ширина зависят от размеров будущей конструкции (в статье рассматривается использование трубы Ø 50 см, значит, размеры фундамента должны составлять примерно 70х70 см).
Шаг 2 Дно ямы засыпается щебнем и тщательно утрамбовывается. Толщина уже утрамбованного слоя должна быть как минимум 30 см.
Шаг 3 Поверх щебневой «подушки» заливается тонкий слой жидкого цементного раствора (цемент с песком в соотношении 1:4, вода – по мере необходимости) и оставляется на 24 часа для остывания. Это – подошва будущего основания.
Шаг 4 Поверх застывшего цемента укладывается гидроизоляция – несколько слоев рубероида.
Шаг 5 Далее яма заливается бетоном, приготовленным из цемента, песка и мелкофракционного гравия в соотношении 1:2,5:4 (+ вода)
Шаг 6 Поверхность залитого фундамента проверяется уровнем. Если с горизонтальностью все в порядке, можно приступать к выведению кирпичной площадки.
Шаг 7 Из красного или шамотного кирпича строится площадка (размеры те же – 70х70 см). Кирпич нужно класть одним или двумя рядами, причем исключительно на глиняный раствор. В результате площадка должна подняться над чистовым полом приблизительно на 15-20 см.

Также необходимо защитить стены помещения от сильного нагрева. Для этого сооружается защитный экран из кирпичей, уложенных «на ребро» и сцепленных тем же глиняным раствором.

Высота экрана должна составлять 120 см, будущая печь будет располагаться примерно в 20 см от него.

Кирпичный экран — пример

Изготовление вертикальной печи из стальной трубы

В процессе будет использоваться 1,5-метровая труба Ø 50 см, толщина стенок должна составлять как минимум 1 см. Алгоритм действий следующий.

Шаг 1. Вначале труба разрезается на две части – 90 см и 60 см. Меньшая часть послужит емкостью для воды (к слову, диаметр этого отрезка может быть и меньшим), а в большей будет установлена топка с каменкой.

Шаг 2. Снизу большего отрезка проделывается прямоугольный вырез для поддувала. Высота отверстия должна составлять 50-60 мм, а ширина – 180-200 мм. Само поддувало, к слову, будет еще и выполнять функцию зольника.

Резка трубы — отверстие для поддувала

Шаг 3. Над поддувальным отверстием приваривается круглая стальная пластина толщиной 12 мм и диаметром, соответствующим внутреннему диаметру используемой трубы. В центре круга вырезается отверстие под колосник. Проще купить и установить уже готовый «магазинный» колосник, но при желании все можно сделать своими руками – наварить на отверстие арматурные пруты в виде решетки, но так, чтобы зазоры между ними соответствовали их диаметру.

Шаг 4. Вырезается ниша размерами 300х250 мм для топочной камеры (при этом до дна камеры должно оставаться примерно 50 мм). Затем приваривается пара петель, на них навешивается заранее вырезанная дверка соответствующих размеров. К дверке приделывается защелка.

Обратите внимание! Если топку необходимо вынести в смежное помещение, то можно наварить вокруг дверцы специальный фартук прямоугольной формы с отступом от нее (дверки) на 50-100 мм с каждой из сторон.

Шаг 5. Далее над топочной камерой выполняется отсекатель – прямоугольный стальной лист, имеющий срезанные углы. Посредством этих срезанных углов лист и приваривается к корпусу. Зазоров, оставшихся между сторонами листа и стенками трубы, хватит для прохода дымных газов. Это будет способствовать движению дыма вдоль стенок трубы, благодаря чему они будут интенсивнее прогреваться.

Шаг 6. Выше, примерно в 70-100 мм от отсекателя, к корпусу приваривается решетка, выполненная заранее из арматурных прутов Ø 1,2-1,5 см. Эта решетка будет выполнять функцию днища каменки. Дверка каменки устанавливается так, чтобы человек с легкостью открывал ее от парильного помещения. Технология изготовления здесь такая же, как для дверки в топку.

Шаг 7 . Сверху корпус заваривается стальным листом с проделанным в нем отверстием (диаметр последнего должен соответствовать диаметру подготовленной дымоходной трубы).

Привариваем стальной лист, в котором будет установлена крышка

Шаг 8 . Как отмечалось выше, баком для воды может послужить отрезок той же трубы, что использовалась для корпуса (при желании бак можно изготовить из листовой стали). Важно, чтобы дно этого бака было выполнено в точности так же, как верхняя часть каменки. С помощью сварочного аппарата к его дну крепится труба – она пройдет сквозь центр всего бака и выступит сверху примерно на 350-400 мм.

Также необходимо обустроить на баке крышку, выполненную в виде полуокружности. Для этого кусок стали, которым будет закрываться бак, разрезается на две части. Одна из них приваривается, а другая крепится к первой с помощью петель – это и будет крышка-полуокружность.

Шаг 9. Внизу бака врезается кран для слива воды.

Обратите внимание! Остается лишь приварить к дымоходной трубе, примерно в 30 см от емкости для воды шибер.

Для данной конструкции можно изготовить выносную топку. Необходимо сделать раскрой листа стали, произвести резку и соединение сваркой. Этапы продемонстрированы на фото.

Печи для бани из трубы и стали. Конструкция печей одинакова — это корпус, разделенный на бак для воды, каменку, топку и зольник. Для разделенияя используются стальные листы и решетки. Из топки через бак и каменку выведена труба дымохода

Видео — Изготовление печи из трубы

Видео – Вертикальная печь из трубы

Основные требования к установке печи

При дальнейших монтажных работах следует придерживаться ряда требований.

  1. Печь устанавливается на заранее подготовленный фундамент, с 20-сантиметровым отступом от стены.
  2. В том месте, где труба будет выходить наружу, выполняется утолщение примерно в 120 мм.
  3. Все деревянные элементы покрываются изоляционным материалом (это может быть, к примеру, асбест или войлок) с нанесенным на него слоем глины.
  4. Участок дымохода между потолком и кровлей штукатурится и покрывается известковым раствором.
  5. Высота участка трубы, выступающего над кровлей, должна составлять как минимум 50 см.
  6. Полок нужно разместить рядом с той стеной, где располагается печь. При установке полка нужно позаботиться о том, чтобы человек, сидящий там, не касался головой потолка.

Создание горизонтальной печи

Горизонтальная конструкция подразумевает наличие навесной емкости для воды и наружной каменки. Такая печь более компактна, а благодаря увеличенной глубине топочного отделения она позволит быстро отопить помещение. В процессе изготовления нужно выполнить следующие действия.

Шаг 1 . Из стальной трубы диаметром 50 см вырезается кусок длиной 80 см. Края тщательно выравниваются и зачищаются.

Подготавливаем трубу

Шаг 2 . Создается колосниковая площадка. Для этого из стального листа толщиной 1-1,2 см вырезается прямоугольник размерами 80х40 см. Внутри прямоугольника проделывается отверстие, после этого к нему (прямоугольнику) приваривается арматура. Как вариант – можно приобрести уже готовый колосник, изготовленный на заводе.

Шаг 3 . Колосник приваривается внутрь корпуса. Сама труба в это время располагается так, чтобы шов на ней находился под колосниковой решеткой. Дело в том, что металл прогорает преимущественно в местах сварки, а такой нехитрый прием поможет существенно снизить термальную нагрузку на шов.

Вариант колосника — прутья приварены к вырезанному в корпусе прямоугольному проему

Шаг 4. Из стального листа изготавливается фасад (выносная топка) прямоугольной формы (высота – 0,7 м, ширина – 0,6 м) с закругленным верхом. В фасаде проделывается пара прямоугольных вырезов – для дверок поддувала и топки.

Шаг 5. Задняя часть конструкции также выполняется из стальных листов, но размеры здесь другие – 0,9х0,7 м. К слову, верхняя часть этого элемента послужит одновременно еще и ограничителем каменки.

Шаг 6. Задняя часть и фасад привариваются к корпусу. По центру корпуса приваривается фронтальный ограничитель для каменки, при этом он – ограничитель – должен в точности повторять контуры корпуса снизу и задней части сверху.

Шаг 7. Сверху корпуса (в задней его части) вырезается прямоугольное отверстие 150х150 мм. Поверх устанавливается свод печи, выполненный из листовой стали, с отверстием для дымохода. Важно, чтобы отверстие было на 12-15 см ближе к фасаду – это обеспечит не только отсечение пламени, но и полный дожиг топлива (смотрите схему-чертеж выше).

Шаг 8. К своду приваривается дымоходная труба. К слову, свод одновременно будет и днищем каменки. На стенки свода необходимо наварить арматурную решетку высотой 20 см – это увеличит объем каменки.

Шаг 9. Крепятся дверки зольника и топки. Печь зачищается шлифовальным кругом в целях устранения ржавчины и остатков окалины, после чего покрывается слоем термостойкой краски на полимерной основе. Первое протапливание выполняется на улице, чтобы краска запеклась.

Обратите внимание! Дымоход выводится на улицу так же, как в случае с вертикальной печью.

Шаг 10. Поверх задней части монтируется емкость для воды. Для этого туда приваривается полка, габариты которой соответствуют размерам днища бака. Каменка закладывается камнями, при этом соблюдается одно важное правило: нужно, чтобы их плоские поверхности предельно плотно прилегали к железным стенкам в целях более эффективного нагрева последних.

Видео – Изготовление печи из трубы (вариант с горизонтальным расположением)

Подводя итоги. Несколько слов об ИК излучении

Железные печи обладают многими преимуществами, но у всех есть один недостаток – при работе они образуют жесткое ИК излучение, что приводит к неравномерному прогреву воздуха в помещении. Но эту проблему можно устранить, если сделать вокруг отопительного прибора кирпичную кладку. Кирпич нужно класть примерно в 10-15 см от печи, благодаря чему воздух будет свободно циркулировать вдоль стенок. Кроме того, кладка выполняет еще и защитную функцию – случайное прикосновение к нагретому кирпичу не приведет к ожогу, чего нельзя сказать о раскаленном металле.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Котлы | Комбинация, система и открытая вентиляция | Отопление и горячая вода

Сортировать по: —Выбрать—Цена низкая-высокаяЦена высокая-низкаяA — ZZ — A

Комбинированный котел Vokera 29c Easy Heat Plus + Часы

1-3 рабочих дня

ДОБАВИТЬ В КОРЗИНУ

Комбинированный котел Biasi Riva Advance 25C + горизонтальный дымоход

1-3 дня

ДОБАВИТЬ В КОРЗИНУ

Комбинированный котел Biasi Riva Advance 30c + горизонтальный дымоход

1-3 дня

ДОБАВИТЬ В КОРЗИНУ

Котел комбинированный Main Eco Compact Combi 25кВт

***НЕТ НА СКЛАДЕ***

ДОБАВИТЬ В КОРЗИНУ

Котел комбинированный Main Eco Compact Combi 30кВт

1-3 рабочих дня

ДОБАВИТЬ В КОРЗИНУ

Комбинированный котел Vaillant 825 Ecofit Pure 25 кВт

1-3 рабочих дня

ДОБАВИТЬ В КОРЗИНУ

Комбинированный котел Vaillant 830 Ecofit Pure 30 кВт

*** НЕТ НА СКЛАДЕ ***

ДОБАВИТЬ В КОРЗИНУ

Комбинированный котел Vaillant 835 Ecofit Pure 35 кВт

*** НЕТ НА СКЛАДЕ ***

ДОБАВИТЬ В КОРЗИНУ

Комбинированный котел Vaillant 24 кВт Pro Ecotec

1-3 рабочих дня

ДОБАВИТЬ В КОРЗИНУ

комбинированный котел для радиантного проекта | 2018-02-08

Возможно, вы помните, что в прошлом году в июльском выпуске мы обсуждали установку излучающих трубок в бетонную плиту.Если вы помните, с коллекторами была проведена тщательная подготовительная работа, чтобы разместить их в нужном месте, чтобы избежать необходимости их переустановки.

Итак, бетон залит, устанавливаем котел. Но прежде чем мы это сделаем, давайте немного обсудим конкретику.

Я встретился с подрядчиком по бетону и генеральным директором после установки труб и перед заливкой бетона. Подрядчик по бетону был тихим парнем; Я не верю, что он сказал хоть слово от себя.Единственный способ добиться от него чего-либо — задать ему прямой вопрос и пять минут смотреть ему в глаза, пока он неохотно не пробормочет трехсложный ответ. У меня нет проблем с людьми, которые не любят светские беседы, но этот парень взял верх! Я искал уверенности в том, что моя излучающая трубка не повредится, и не получил ее. Тем не менее, я объяснил необходимые процедуры с моей точки зрения. Я сказал им, что трубка находится под давлением, и если где-то возникнет утечка, они должны остановиться и позволить моему парню, стоящему рядом, сделать ремонт.

Я ушел с собрания, чувствуя себя немного неловко из-за всего этого, но я ничего не мог с этим поделать. Конкретный парень был независимой птицей, и он собирался делать все, что ему вздумается. И он один знал, что это такое.

Результаты заливки не идеальны. Судя по всему, подрядчик по бетону решил залить все 8 624 куб. фута за одну заливку, и у него не было рабочей силы, чтобы сделать это правильно. В некоторых местах бетон был высотой в дюйм, а в других местах он был слишком низким.У некоторых стоков пришлось срезать верхнюю часть бетона толщиной ¾ дюйма и оставить без уклона, чтобы направить воду к ним. Но это не самое худшее. Через пару месяцев после заливки заметил довольно широкий зазор в деформационных швах. Зазор возникает из-за того, что бетон сжимается по мере высыхания, и это говорит мне о том, что они заливали бетон, чтобы он намочил. Если бы мы не установили 6-дюймовые изоляционные втулки поверх труб в местах компенсаторов, трубы наверняка получили бы непоправимые повреждения, и вся система отопления пришла бы в негодность до первого отопительного сезона.

Рукав на трубке спас положение! Это говорит о том, что вы не можете позволить себе что-либо оставлять на волю случая, когда речь идет об излучающих трубах в бетонной плите.

А теперь о более интересном. Котел, который я выбрал, был NTI VMAX153P. Это двухконтурный котел с жаротрубным теплообменником. В бойлер встроен бойлер косвенного нагрева на 16 литров. Он также поставляется с насосом котла и первичным вторичным трубопроводом, уже установленным в котле. Эти функции экономят много времени на установке, а также сокращают пространство на стене и полу, необходимое для установки.И это хорошо, потому что пространство было в большом почете. Мне выделили комнату размером 10 на 8 футов для котельной, ГВС, разводки сантехники и, о, эй, мы еще и ванную туда поставим!

Почему люди продолжают делать это с нами?

Я думаю, это потому, что мы позволили им. Отопительное оборудование становится все более компактным, а наши методы прокладки трубопроводов совершенствуются, занимая все меньше и меньше места. Каждый раз, когда мы поднимаем планку с более аккуратными и плотными установками, отнимается больше места.

Входящая вода для бытового потребления поступает с нижней левой стороны. Он питает встроенный косвенный нагреватель ГВС, а также предохранительный клапан в систему котла. Затем ГВС выходит из нижней части косвенного контура и идет влево и вверх к потолку.



На рисунке ниже показаны радиационные коллекторы и трубопроводы котла. Коллекторы были прикреплены к импровизированному забору и помещены под давление перед заливкой бетона.После возведения здания и установки стеновых панелей все, что мне нужно было сделать, это прикрепить кронштейны коллектора к стене. Немного дополнительного времени, потраченного на измерения и выравнивание, избавило меня от необходимости ослаблять и снова присоединять все эти трубки, чтобы идеально расположить коллекторы.

Система имеет четыре зоны излучения; два из них очевидны. Каждое из этих сияющих многообразий является зоной. Большой коллектор имеет 5/8-дюймовые трубки, расположенные на расстоянии 18 дюймов, и покрывает наибольшую площадь в квадратных футах.Меньший коллектор также имеет 5/8-дюймовую трубку, но эти петли расположены на расстоянии 15 дюймов. В центре нижней части рисунка B вы видите две полудюймовые петли черного PEX, уходящие в пол. Эти петли обслуживают два санузла. Каждая ванная – это, так сказать, своя зона. Вместо того, чтобы управляться с помощью термостата и зонального клапана, как в случае с более крупными зонами, эти зоны контролируются с помощью TRV, установленных непосредственно на каждом контуре. Одна петля имеет привод прямого монтажа, а другая имеет привод с дистанционным приводом.Выносной оператор находится в соседнем санузле и соединяется с приводом через капиллярную трубку.

Использование TRV таким образом — отличный способ добиться микрозонирования без короткого включения котла. Вот как это работает. Две большие зоны имеют термостаты и могут подавать сигнал на подачу тепла на котел. Котел использует кривую ODR, что означает, что он будет пытаться соответствовать требованиям тепловой нагрузки здания, регулируя температуру подаваемой воды пропорционально температуре наружного воздуха.В свою очередь, это означает, что котел и системный насос будут работать большую часть отопительного сезона, предоставляя микрозонам, контролируемым TRV, доступ к потоку и теплу. TRV измеряют температуру в помещении и модулируют поток, проходящий через контур, открывая и закрывая клапан, на котором они установлены. TRV не могут посылать сигнал котлу на подачу тепла, но, как объяснялось ранее, котел и системный насос в любом случае работают большую часть отопительного сезона.

TRV можно рассматривать как интеллектуальные устройства динамической балансировки, которые автоматически синхронизируют контролируемую ими зону с любой другой зоной, требующей тепла.

Это отличный вариант управления, который также можно использовать в домах. Особенно для тех небольших ванных комнат, которые действительно нуждаются в собственном контроле температуры, но слишком малы для того, чтобы можно было включить котел и работать независимо.

Единственное предостережение: необходимо следить за тем, чтобы поддерживать наименьшую, разумно достижимую дельту-T, возможную для контуров лучистого теплого пола. Это вопрос комфорта. Чем уже дельта-Т в петле, тем более стабильной будет температура пола.Запуск более широкой Delta-T может вызвать неравномерность температуры пола, что может ощущаться при ходьбе по полу босиком или даже в тапочках или носках. Вот почему очень важно, чтобы температура подаваемой воды контролировалась с помощью наружного регулятора сброса. Это позволяет TRV оставаться открытым, увеличивая поток и сужая Delta-T, тем самым нагревая пол с более постоянной температурой поверхности.

Такие методы, как использование TRV для микрозон, помогут продлить срок службы и эффективность отопительного оборудования, а также уберут некоторые помехи в трубопроводах.Это сэкономит клиенту много денег по сравнению с альтернативными методами, такими как установка буферного резервуара для обработки микрозон. Это не универсальный метод, который работает не во всех сценариях, но это бесценный инструмент, который следует иметь в своем арсенале гидротехнических знаний.

Пока мы обсуждаем советы и рекомендации, вот еще несколько, которые помогут вам ускорить установку и сделать загрузку более аккуратной. Аккуратная и профессионально выглядящая установка имеет большое значение для клиента. Если это механически надежная установка, но выглядит хаотично, клиент не будет выписывать вам чек с той же доброй волей, как если бы вы предоставили ему аккуратно организованную установку без помех

.

Взгляните на картинку ниже.Горизонтальная красная линия, которую вы видите, на самом деле является линией лазерного мела. Есть несколько производителей, выпускающих самонивелирующиеся лазеры, которые наносят на стену как горизонтальные, так и вертикальные линии мелом. Это невероятно полезный инструмент для выравнивания труб и поддержания всего ровного и прямого.

Если у вас его еще нет на грузовике, зайдите в Home Depot или Lowes и получите его! Вы поблагодарите себя за это.

Переходим к следующему совету.

Я вижу много фотографий установки котлов, а также много установок в полевых условиях.Единственное, чего, на мой взгляд, часто не хватает, так это углов трубы. Подавляющее большинство имеет отвес почти со всеми, если не со всеми углами 90 градусов. Теперь я абсолютно ничего не имею против 90-градусных углов, но есть так много мест, где использование 45-градусного угла позволит сэкономить на трубах и фитингах, а также улучшит внешний вид проекта.

Должен признаться, если вы не знаете формул или не имеете нужных инструментов, выполнение некоторых из этих углов может быть обременительным. Первое, что нужно помнить, это то, что все измерения трубопровода должны быть сняты от осевой линии трубы.

Итак, вот что вы делаете, чтобы найти длину трубы, когда вы делаете угол 45 градусов. Во-первых, представьте себе квадрат. Затем проведите диагональную линию от одного угла квадрата к другому углу. Это разбивает квадрат на два одинаковых прямоугольных равнобедренных треугольника. Прямоугольный равнобедренный треугольник — это треугольник, один угол которого равен 90 градусов, а два других угла — четыре градуса. Этот треугольник — одна из самых простых геометрических фигур для математических расчетов.

Чтобы найти длину стороны треугольника, которая будет вашей диагональной линией (длиной вашей 45-градусной трубы), все, что вам нужно сделать, это умножить длину одной стороны треугольника на 1.414. Возьмите результат этого упражнения и вычтите монтажные размеры на каждом конце. После этого у вас остается идеальная длина для резки трубы, и все, что вам нужно сделать, это выполнить одно простое измерение. Отводы для фитингов — это расстояние от пересекающихся осевых линий фитинга до седла, где конец трубы остановится внутри фитинга.

Большинство производителей публикуют свои установочные размеры, в которых указаны все монтажные размеры. Я использую Microsoft OneDrive, облачную систему хранения файлов.Среди многих других технических документов, которые я храню там, у меня также есть несколько каталогов с размерами фитингов от разных производителей. Charlotte Pipe и Viega — одни из основных, которыми я пользуюсь. Поскольку они находятся в облачной файловой системе, я могу получить к ним доступ со своего смартфона во время работы. Вы также можете скачать их, распечатать каталоги, вложить их в папку и оставить копию в своем грузовике. У каждого из нас есть свой способ справиться с этими вещами.

Давайте еще раз взглянем на рис. B и посчитаем длину 1-1/4-дюймовой трубы под углом 45 градусов на обратке котла, которая соединяет вертикальную обратку, идущую вверх в котел, с горизонтальной обраткой, идущей из системы. .

Допустим, расстояние между осями горизонтальной и вертикальной труб составляет 12 дюймов.

12 х 1,414 = 16,968

Теперь нам нужно вычесть взлеты. На одном конце у нас есть фитинг под углом 90 градусов; а на другом конце у нас есть фитинг под 45 градусов.

Диаметр 90-градусного фитинга составляет 1,28 дюйма.

Диаметр фитинга под углом 45 градусов составляет 0,58 дюйма.

12 х 1,414 = 16,968

16.968 – (1,28 + 0,58) = 15,108

Таким образом, наша точная длина этой трубы составляет 15,108.

Поскольку наши рулетки считываются дробями, теперь мы должны преобразовать результаты во что-то, что мы можем использовать. Обычно я конвертирую в дроби 1/16 дюйма.

Итак, 15,108 дюйма.

0,108 х 16 = 1,728

Округлить вверх или вниз до ближайшего целого числа.

1,728 = 2

Что составляет 2/16 дюйма или 1/8 дюйма.

Что заканчивается 15-1/8 дюймами как наша точная длина, чтобы отрезать трубу.

Как только вы к этому привыкнете, это самый быстрый и точный способ соединения трубопроводов с углами. Есть также несколько приложений, которые вы можете использовать на своем смартфоне, чтобы сделать расчеты быстрыми и безболезненными. Я использую тот, который называется Quick-Plumber.

Высокоэффективный комбинированный котел Alpha E-Tec 28 с горизонтальным дымоходом

Описание продукта

Самый маленький комбинированный котел Alpha, Alpha E-Tec 28 с рейтингом ErP A легко помещается в кухонный шкаф, с легкостью обслуживая небольшие и средние дома, быстро доставляя горячую воду.Сочетая теплообменник из нержавеющей стали с высокоэффективным насосом Grundfos и гидроблоком, этот комбинированный котел мощностью 28 кВт поставляется с горизонтальным дымоходом для простой установки. Доступ спереди и легкодоступные датчики NTC упрощают техническое обслуживание и техническое обслуживание, а ЖК-дисплей с подсветкой предлагает подробную информацию о работе как для пользователя, так и для техника.

Особенности продукта

  • Комплект поставки включает комбинированный котел Alpha E-Tec 28 кВт и горизонтальный дымоход
  • Теплообменник из нержавеющей стали
  • Высокий расход горячей воды
  • Компактный размер и компоновка
  • Теплообменник из нержавеющей стали
  • ЖК-дисплей с подсветкой, кнопками управления и подробной информацией об эксплуатации
  • Высокоэффективный насос Grundfos и гидроблок в сборе
  • Один электрод
  • NTC с удобным доступом на передней части труб
  • Моноблочный переключающий клапан
  • Накладной датчик температуры ГВС
  • NTC с сухой заменой
  • Соединение для комбинированного клапана конденсата и сброса давления
  • Защита от замерзания и ежедневный насос
  • Удобный доступ для обслуживания
  • Защита IPX4D
  • Низкое потребление электроэнергии
  • 7 лет гарантии

Web Pack включает

196889 Комбинированный котел
196068 Горизонтальный дымоход

Марка: Альфа
Цвет: белый
Отделка: Глянец
Тип топлива: Натуральный газ
Номер модели: 28
Диапазон: Электронная Техника
Тип диапазона: Котлы
Гарантия: 7 лет
Вес: 33.6 кг
Класс энергоэффективности: А
Класс энергоэффективности водяного отопления: А
Глубина (мм): 268
Котельная лента (кВт): 27-35кВт
Эффективность (SAP 2009): 93%
Тип крепления: Настенный
Уровень шума: 52 дБ (А)

Что такое комбинированные котлы? — Лучшая сантехника

Вам нужен новый котел.Изучая тему, вы, возможно, нашли несколько дискуссий о комбинированных котлах. Кто они такие? Чем они отличаются от стандартных котлов? Вам это нужно? Вот краткий обзор этой новой опции.

Используется в Европе годами — только что Прибытие в Америку

Комбинированный котел заменяет ваш традиционный бойлер и водонагреватель горячей воды , позволяя вам отапливать дом и получать горячую воду с помощью одного устройства. Эта технология была популярна в домах по всей Европе и Великобритании на протяжении десятилетий благодаря своей компактности и эффективности.Поскольку бойлеры и баки водонагревателей требуют замены каждые двадцать или около того лет, многие домовладельцы в США предпочитают придерживаться своей традиционной установки вместо того, чтобы пробовать что-то новое. Это замедлило внедрение комбинированных котлов на рынок США. Тем не менее, новые модели с улучшенной эффективностью нагрева делают комбинированные котлы сейчас очень популярным вариантом.

Подогрев горячей воды и центрального отопления Система с одним блоком

При использовании комбинированных котлов ваша система горячего водоснабжения и ваша система отопления не используют одну и ту же воду, а нагреваются в одном и том же месте.Отдельные трубы входят в котел и проходят мимо горелки, чтобы нагреться, после чего они выходят из камеры котла и идут к вашим кранам или плинтусным нагревателям. Теплообменник расположен между центральным отоплением и трубами горячей воды внутри котла и хранит неиспользованную энергию. Когда термостат требует, чтобы насосы начали подавать горячую воду к вашим плинтусам, оставшееся тепло со стороны горячей воды можно использовать для обогрева остальной части дома. Вы можете использовать комбинированный котел на газе, жидком топливе или пропане в качестве источника топлива.

3 модели Top Energy Star

Есть количество производителей качественных комбинированных котлов на рынке. Вот несколько с Сертификаты Energy Star:

  • Серия Bosch Greenstar
  • Серия ECR International Utica MAC
  • Вестингауз Серия WBRC

Если вы хотите узнать о других вариантах обогрева вашего дома в Сиэтле, свяжитесь со специалистами в Best Plumbing. Мы будем работать с вами, чтобы найти лучшую систему для вашего помещения, ваших потребностей в воде и вашего бюджета.С 1968 года мы являемся надежными сантехниками в районе Пьюджет-Саунд!

Глоссарий терминов | Литература

Поддержка // Глоссарий терминов

Основная терминология водонагревателей

Ограниченная гарантия – Ограниченная гарантия на бак и детали – это количество лет после установки, в течение которого государство бесплатно заменит водонагреватель, если бак протекает, или заменит составные части, если они неисправны. Гарантия на бак и детали распространяется, если неисправность вызвана производственным браком.Полная информация о государственных гарантиях водонагревателя прилагается к водонагревателю или доступна в службе поддержки потребителей штата. Штат предлагает следующие основные варианты гарантии…

Номинальный объем хранилища  – измеренный объем хранилища, определенный Министерством энергетики.

Ввод — Количество газа или электроэнергии, используемое в час для нагрева воды в баке. Более высокая потребляемая мощность означает, что водонагреватель может нагревать больше воды быстрее, когда это необходимо. Потребление природного газа или пропана выражается в БТЕ (британских тепловых единицах) в час, а потребление газа по штату варьируется от 30 000 до 75 100 БТЕ.Потребляемая мощность выражается в ваттах в час, а потребляемая мощность находится в диапазоне от 1440 до 5500 ватт.

Рекуперация (при повышении температуры на 90º) – Преобразует потребляемую мощность в британских тепловых единицах или ваттах в галлоны, нагретые за один час (GPH). Например, газовый водонагреватель State 1212 Series 40 000 BTU восстанавливает или нагревает 41 галлон за один час. Повышение на 90º означает, что температура поступающей холодной воды повышается на 90ºF. Извлечение в штате колеблется от 31 до 81 галлона в час на газовых моделях и от 7.От 5 до 25 галлонов в час на электрических моделях.

Рейтинг за первый час — этот показатель пикового потребления показывает, сколько горячей воды подаст водонагреватель в течение первого часа после того, как вы начнете использовать горячую воду. Оценка за первый час объединяет номинальный объем хранения нагревателя с его восстановлением в течение одного часа работы.

Терминология энергоэффективности

Унифицированный энергетический коэффициент — Унифицированный энергетический коэффициент (UEF) — это показатель общей энергоэффективности водонагревателя.Более высокий унифицированный энергетический коэффициент означает более эффективный водонагреватель и экономию энергии для домовладельца.

Insulation R Value — Измерение того, насколько хорошо изоляция водонагревателя помогает предотвратить потери лучистого тепла через бак. Значение R одного дюйма (1 дюйма) пенопластовой изоляции составляет 8,33. Более высокое значение R поможет увеличить общий коэффициент равномерной энергии.

Тепловые ловушки – Специальные фитинги, устанавливаемые на соединениях входа холодной и горячей воды водонагревателя.Тепловые ловушки помогают предотвратить утечку тепла через эти соединения в периоды ожидания и помогают увеличить общий коэффициент равномерной энергии.

Самоочистка – специальная функция водонагревателей BETTER и BEST State, которая подает холодную воду в бак таким образом, что очень мелкие частицы извести и других отложений остаются в движении, чтобы они не скапливались на днище или бак или на электронагревательных элементах. Уменьшая накопление отложений, самоочищающийся водонагреватель дольше сохраняет номинальную энергоэффективность, что приводит к неизменно низким эксплуатационным расходам.Самоочищающаяся конструкция также продлевает срок службы резервуара, помогая предотвратить усталость металла, вызванную накоплением отложений в критических точках сварки.

Типы водонагревателей

Газовые водонагреватели с прямой вентиляцией – Весь воздух, необходимый для правильного горения, подается снаружи дома, а продукты горения выводятся горизонтально через наружную стену. Стандартные водонагреватели с прямым отводом не требуют электроэнергии и предназначены для горизонтальной вентиляции на расстоянии примерно до 4 футов от наружной стены и используют одну двухканальную вентиляционную трубу.Забирая воздух для горения снаружи, водонагреватели с прямым отводом устраняют потенциальные проблемы, вызванные недостаточной вентиляцией помещения. И, поскольку они имеют горизонтальную вентиляцию, они являются хорошим выбором для многих применений, где установка вертикальной вентиляции была бы непрактичной или слишком дорогой.

Газовые водонагреватели, устойчивые к воспламенению горючих паров (FVIR) – Все газовые водонагреватели на 30, 40 и 50 галлонов, соответствующие стандарту штата, теперь являются газовыми водонагревателями конструкции FVIR.Они оснащены передовой системой, предназначенной для предотвращения случайного воспламенения легковоспламеняющихся паров бензина и других источников вне водонагревателя. Водонагреватели конструкции FVIR соответствуют стандартам «Стойкости к воспламенению легковоспламеняющихся паров», установленным ANSI, Американским национальным институтом стандартов.

Водонагреватели для передвижных домов – Газовые или электрические водонагреватели, разработанные специально для удовлетворения требований HUD для установки в промышленных корпусах. Газовый водонагреватель для мобильных домов оснащен регулятором газа, который можно преобразовать для работы на природном или пропановом газе.В передвижных домах могут быть установлены только водонагреватели, соответствующие стандартам жилищного строительства HUD. Стандартный бытовой водонагреватель никогда не следует устанавливать в передвижном доме.

Местные электрические водонагреватели – Местные водонагреватели предназначены для обслуживания помещений с низким спросом, таких как туалеты, хозяйственные раковины и другие помещения, где требуется ограниченное количество горячей воды. Небольшие резервуары для хранения (от 2 до 30 галлонов) и компактная конструкция позволяют устанавливать их в шкафу, под раковиной или в других местах с ограниченным пространством.

Газовые водонагреватели Power-Vent – Подача воздуха для горения из помещения, как у водонагревателя со стандартным вентиляционным отверстием, но допускается использование комбинированных горизонтальных или вертикальных вентиляционных каналов до 115 футов с использованием недорогих труб из ПВХ, ХПВХ или АБС-пластика. Для бесшумной модульной воздуходувки требуется электроэнергия. Конструкция Power-vent обеспечивает невероятную гибкость при размещении водонагревателя и вентиляционных каналов в любом доме.

Мощные газовые водонагреватели с прямой вентиляцией – сочетают в себе преимущества водонагревателей с прямой и принудительной вентиляцией.Используйте двухтрубную систему с одной трубой для поступающего воздуха для горения и второй трубой для вентиляции. Разрешить комбинированные горизонтальные и вертикальные вентиляционные отверстия до 45 футов с использованием недорогих труб из ПВХ, ХПВХ или АБС-пластика. Для бесшумной модульной воздуходувки требуется электроэнергия.

Газовые водонагреватели Standard-Vent – Также известны как атмосферные водонагреватели. Забирать весь воздух, необходимый для правильной работы горелки, из воздуха в помещении вокруг водонагревателя и отводить продукты сгорания вертикально через крышу дома.

Настольные электрические водонагреватели – Имеют прямоугольный корпус с плоской поверхностью высотой 36 дюймов, обеспечивающий дополнительное полезное рабочее пространство, где бы он ни был установлен.

Бытовые водонагреватели – Газовые или электрические водонагреватели с высоким энергетическим коэффициентом, которые могут претендовать на специальные скидки за энергоэффективность, предлагаемые газовыми и электрическими коммунальными предприятиями. Водонагреватели State Utility соответствуют рекомендациям программы Energy Star Home и требованиям California Title 24.

Компоненты водонагревателя

Анодный стержень – алюминиевый или магниевый стержень, помещаемый внутрь бака газового или электрического водонагревателя для защиты от коррозии. Часто упоминается как расходуемый анодный стержень, потому что со временем он медленно растворяется, жертвуя собой, поскольку на него воздействуют агрессивные вещества в воде, которые в противном случае воздействовали бы на стальной резервуар со стеклянным покрытием.

Погружная трубка – Трубка из высокотемпературного пластика, вставляемая в бак через впускное отверстие для холодной воды в верхней части водонагревателя.Погружная трубка уходит глубоко внутрь бака, поэтому поступающая холодная вода поступает ближе к дну, где находится термостат, газовая горелка или первичный электрический нагревательный элемент.

Дивертор тяги – Стальная крышка, устанавливаемая на стандартный атмосферный газовый водонагреватель по центру непосредственно над выпускным отверстием дымохода. Вентиляционный трубопровод, выходящий из водонагревателя, присоединен к переключателю тяги, который обеспечивает правильное направление продуктов сгорания, выходящих из водонагревателя, в вентиляционный трубопровод.

Сливной клапан — пластиковый или латунный клапан, расположенный в нижней части водонагревателя, который позволяет сливать воду из бака при замене водонагревателя, а также позволяет домовладельцу периодически частично сливать воду для смывания отложений, которые могут накапливается на дне бака.

Электрические нагревательные элементы – Источник тепла внутри электрического водонагревателя, который проходит непосредственно в бак, где он излучает тепловую энергию в воду вокруг него.Мощность нагрева воды ТЭНа выражается в ваттах на час работы, а мощность государственного электрического водонагревателя колеблется от 1440 ватт до 5500 ватт. Большинство электрических водонагревателей имеют два нагревательных элемента, один в нижней части бака, а другой в верхней части. Нижний элемент берет на себя большую часть нагрузки, нагревая холодную воду, которая поступает на дно бака. Верхний элемент работает только для быстрого нагрева воды в верхней части бака, когда это необходимо.

Расширительный бак – Расширительный бак представляет собой небольшой бак, предназначенный для установки в линию холодной воды, ведущую к водонагревателю.Установка расширительного бака настоятельно рекомендуется с каждым водонагревателем и может потребоваться в вашем регионе. Расширительный бак обеспечивает важную защиту от потенциального повреждения вашей водопроводной системы, вызванного высоким давлением воды, и помогает предотвратить шум гидравлического удара в трубах. State предлагает расширительные баки WATERGUARD™ для установки с водонагревателями State и другими брендами.

Газовая горелка – Источник тепла внутри газового водонагревателя, газовая горелка представляет собой круглый диск, расположенный непосредственно под баком с водой.В начале цикла нагрева газ проходит через горелку через несколько отверстий. Затем этот газ воспламеняется пилотным пламенем или электронным зажиганием, создавая круглую форму пламени горелки для равномерного распределения и передачи тепла воде.

Газоходная труба – В газовом водонагревателе дымоход представляет собой цилиндрический дымоход, проходящий через центр бака. Продукты сгорания от газовой горелки поднимаются по дымоходной трубе и покидают водонагреватель, откуда безопасно выводятся наружу через вентиляционный трубопровод водонагревателя.

Стекловолокно – Покрытие, наносимое на внутреннюю часть бака водонагревателя для защиты стали от воды и предотвращения коррозии. На самом деле Glass Lining представляет собой фарфоровый состав, распыляемый на все внутренние поверхности резервуара, а затем обжигаемый при очень высоких температурах, оставляя твердую защитную поверхность.

Горячее поверхностное зажигание – В некоторых газовых водонагревателях (например, в моделях с принудительной и прямой вентиляцией) постоянно горящее пилотное пламя заменено металлическим (нитрид кремния) воспламенителем, расположенным рядом с газовой горелкой.Когда термостат вызывает новый цикл нагрева, электричество нагревает поверхность воспламенителя до температуры, достаточной для воспламенения газа. Зажигание с горячей поверхности считается энергосберегающим за счет исключения потребления газа пилотным пламенем.

Нагревательные элементы с низкой и высокой плотностью мощности – Электрический нагревательный элемент с низкой плотностью мощности имеет гораздо большую площадь поверхности, передающую тепло воде в баке. Это расширяет распределение мощности.Например, каждый квадратный дюйм элемента с низкой плотностью ватт мощностью 4500 Вт проводит меньше электроэнергии, чем его аналог с высокой плотностью ватт. В результате элемент с низкой плотностью ватт работает эффективнее и служит дольше, потому что его поверхность просто не должна работать так усердно.

Пьезорозжиг – Особенность газового водонагревателя FVIR. Во время установки или если запальное пламя по какой-либо причине погасло, пьезозапальник позволяет повторно зажечь запальное пламя без спичек простым нажатием кнопки, расположенной снаружи водонагревателя.

Информация для потребителей о новых водонагревателях FVIR от GAMA

Пилотное пламя – Небольшое постоянно горящее пламя, расположенное рядом с газовой горелкой. Когда термостат требует нагрева воды и через горелку начинает поступать газ, пилотное пламя поджигает газ, вызывая полную работу горелки.

Клапан T&P (клапан сброса температуры и давления) – важный элемент безопасности, который должен быть установлен на каждом водонагревателе. В случае чрезмерной температуры и/или давления внутри резервуара клапан T&P автоматически открывается для выпуска горячей воды и помогает предотвратить потенциально опасные условия.Все газовые и электрические водонагреватели State оснащены установленным на заводе клапаном T&P.

Термостат – В газовом или электрическом водонагревателе термостат постоянно контролирует температуру воды на дне бака. Когда температура воды падает ниже заданного значения, термостат подает сигнал о начале работы газового или электрического нагревательного элемента, запуская новый цикл нагрева воды. Когда температура воды на дне бака повышается до желаемого значения, термостат отключает подачу газа или работу электрического нагревательного элемента.

Важная информация по технике безопасности

Прочтите руководство пользователя . Перед установкой или запуском газового или электрического водонагревателя State обязательно прочтите и соблюдайте все инструкции, меры предосторожности и предупреждения о безопасности, содержащиеся в руководстве пользователя

.

Легковоспламеняющиеся пары – Бензин и другие обычные бытовые продукты (например, растворитель для краски) выделяют невидимые легковоспламеняющиеся пары, которые распространяются по воздуху и могут воспламениться несколькими способами… от электрической искры, зажженной спички или запальника или горелка газового прибора.

Государственный проект FVIR Водонагреватели с защитой от воспламенения легковоспламеняющихся паров предназначены для защиты от несчастных случаев за счет сдерживания случайного возгорания легковоспламеняющихся паров внутри водонагревателя. Однако ничто не заменит меры предосторожности, основанные на здравом смысле, такие как…

  • Использовать бензин только в качестве моторного топлива, никогда в качестве растворителя или чистящего средства
  • Всегда храните легковоспламеняющиеся жидкости в утвержденных, надлежащим образом закрытых контейнерах
  • Никогда не храните легковоспламеняющиеся жидкости в помещении или в пределах досягаемости детей
  • Никогда не храните легковоспламеняющиеся жидкости рядом с водонагревателем или другим газовым прибором

Ожоги от водопроводной воды – По оценкам, ежегодно 4000 детей получают ожоги от водопроводной воды, травмы, которые могут оставить шрамы или привести к смерти.Эти несчастные случаи можно предотвратить, соблюдая следующие меры предосторожности, основанные на здравом смысле:

  • Прежде чем опустить ребенка в ванну, проверьте температуру воды рукой, чтобы убедиться, что она не слишком горячая.
  • Никогда не оставляйте ребенка одного ни на секунду. Если вам нужно ответить на звонок или звонок в дверь, возьмите с собой ребенка.
  • Предварительно настраивает термостаты водонагревателя на максимальную температуру горячей воды около 120ºF. При такой температуре требуется десять секунд или больше, чтобы вызвать ожог от ошпаривания водопроводной водой даже на чувствительной коже ребенка.Мы настоятельно рекомендуем вам оставить термостат водонагревателя на предварительно установленном уровне.

%PDF-1.4 % 248 0 объект> эндообъект внешняя ссылка 248 1455 0000000016 00000 н 0000034232 00000 н 0000029396 00000 н 0000034330 00000 н 0000034373 00000 н 0000034564 00000 н 0000055127 00000 н 0000055177 00000 н 0000055226 00000 н 0000055276 00000 н 0000055325 00000 н 0000055375 00000 н 0000055424 00000 н 0000055474 00000 н 0000055524 00000 н 0000055574 00000 н 0000055624 00000 н 0000055674 00000 н 0000055724 00000 н 0000055774 00000 н 0000055824 00000 н 0000055874 00000 н 0000055924 00000 н 0000055974 00000 н 0000056024 00000 н 0000056073 00000 н 0000056122 00000 н 0000056171 00000 н 0000056220 00000 н 0000056270 00000 н 0000056319 00000 н 0000056368 00000 н 0000056417 00000 н 0000056467 00000 н 0000056517 00000 н 0000056567 00000 н 0000056616 00000 н 0000056665 00000 н 0000056715 00000 н 0000056764 00000 н 0000056813 00000 н 0000056862 00000 н 0000056912 00000 н 0000056962 00000 н 0000057011 00000 н 0000057061 00000 н 0000057111 00000 н 0000057161 00000 н 0000057211 00000 н 0000057261 00000 н 0000057311 00000 н 0000057361 00000 н 0000057411 00000 н 0000057461 00000 н 0000057511 00000 н 0000057561 00000 н 0000057611 00000 н 0000057661 00000 н 0000057711 00000 н 0000057761 00000 н 0000057811 00000 н 0000057861 00000 н 0000057911 00000 н 0000057961 00000 н 0000058011 00000 н 0000058061 00000 н 0000058111 00000 н 0000058161 00000 н 0000058211 00000 н 0000058261 00000 н 0000058311 00000 н 0000058361 00000 н 0000058411 00000 н 0000058461 00000 н 0000058511 00000 н 0000058561 00000 н 0000058611 00000 н 0000058661 00000 н 0000058711 00000 н 0000058761 00000 н 0000058811 00000 н 0000058861 00000 н 0000058911 00000 н 0000058961 00000 н 0000059011 00000 н 0000059061 00000 н 0000059111 00000 н 0000059161 00000 н 0000059211 00000 н 0000059261 00000 н 0000059311 00000 н 0000059361 00000 н 0000059411 00000 н 0000059461 00000 н 0000059511 00000 н 0000059561 00000 н 0000059611 00000 н 0000059661 00000 н 0000059710 00000 н 0000059760 00000 н 0000059810 00000 н 0000059859 00000 н 0000059909 00000 н 0000059959 00000 н 0000060061 00000 н 0000060111 00000 н 0000060161 00000 н 0000060211 00000 н 0000060261 00000 н 0000060311 00000 н 0000060361 00000 н 0000060411 00000 н 0000060461 00000 н 0000060511 00000 н 0000060561 00000 н 0000060611 00000 н 0000060661 00000 н 0000060711 00000 н 0000060761 00000 н 0000060811 00000 н 0000060861 00000 н 0000060911 00000 н 0000060961 00000 н 0000061010 00000 н 0000061059 00000 н 0000061109 00000 н 0000061159 00000 н 0000061209 00000 н 0000061258 00000 н 0000061307 00000 н 0000061356 00000 н 0000061405 00000 н 0000061454 00000 н 0000061504 00000 н 0000061554 00000 н 0000061603 00000 н 0000061652 00000 н 0000061701 00000 н 0000061750 00000 н 0000061799 00000 н 0000061848 00000 н 0000061897 00000 н 0000061947 00000 н 0000061997 00000 н 0000062047 00000 н 0000062097 00000 н 0000062147 00000 н 0000062197 00000 н 0000062247 00000 н 0000062297 00000 н 0000062347 00000 н 0000062396 00000 н 0000062446 00000 н 0000062496 00000 н 0000062545 00000 н 0000062595 00000 н 0000062644 00000 н 0000062694 00000 н 0000062744 00000 н 0000062793 00000 н 0000062843 00000 н 0000062893 00000 н 0000076344 00000 н 0000076524 00000 н 0000076624 00000 н 0000077149 00000 н 0000077510 00000 н 0000078541 00000 н 0000087994 00000 н 0000095164 00000 н 0000101951 00000 н 0000108085 00000 н 0000114847 00000 н 0000115874 00000 н 0000116065 00000 н 0000123374 00000 н 0000123554 00000 н 0000123741 00000 н 0000123922 00000 н 0000124124 00000 н 0000124314 00000 н 0000124516 00000 н 0000124697 00000 н 0000124887 00000 н 0000125067 00000 н 0000125271 00000 н 0000125465 00000 н 0000125670 00000 н 0000125850 00000 н 0000126042 00000 н 0000126222 00000 н 0000126427 00000 н 0000126622 00000 н 0000126822 00000 н 0000127002 00000 н 0000127191 00000 н 0000127398 00000 н 0000127583 00000 н 0000127775 00000 н 0000127956 00000 н 0000128156 00000 н 0000128348 00000 н 0000128551 00000 н 0000128732 00000 н 0000128924 00000 н 0000129104 00000 н 0000129308 00000 н 0000129498 00000 н 0000129696 00000 н 0000129875 00000 н 0000130065 00000 н 0000130251 00000 н 0000130453 00000 н 0000130643 00000 н 0000130845 00000 н 0000131047 00000 н 0000131237 00000 н 0000131418 00000 н 0000131629 00000 н 0000131816 00000 н 0000131995 00000 н 0000132192 00000 н 0000132379 00000 н 0000132575 00000 н 0000132754 00000 н 0000132941 00000 н 0000133120 00000 н 0000133317 00000 н 0000133504 00000 н 0000133699 00000 н 0000133877 00000 н 0000134064 00000 н 0000134243 00000 н 0000134443 00000 н 0000134630 00000 н 0000134819 00000 н 0000135003 00000 н 0000135205 00000 н 0000135397 00000 н 0000135581 00000 н 0000135785 00000 н 0000135975 00000 н 0000136158 00000 н 0000136355 00000 н 0000136547 00000 н 0000136756 00000 н 0000136936 00000 н 0000137131 00000 н 0000137311 00000 н 0000137518 00000 н 0000137710 00000 н 0000137907 00000 н 0000138087 00000 н 0000138277 00000 н 0000138457 00000 н 0000138671 00000 н 0000138856 00000 н 0000139056 00000 н 0000139239 00000 н 0000139448 00000 н 0000139648 00000 н 0000139860 00000 н 0000140044 00000 н 0000140240 00000 н 0000140423 00000 н 0000140635 00000 н 0000140835 00000 н 0000141040 00000 н 0000141222 00000 н 0000141417 00000 н 0000141606 00000 н 0000141812 00000 н 0000142009 00000 н 0000142195 00000 н 0000142408 00000 н 0000142610 00000 н 0000142824 00000 н 0000143008 00000 н 0000143205 00000 н 0000143387 00000 н 0000143594 00000 н 0000143794 00000 н 0000143977 00000 н 0000144187 00000 н 0000144387 00000 н 0000144570 00000 н 0000144784 00000 н 0000144979 00000 н 0000145188 00000 н 0000145371 00000 н 0000145566 00000 н 0000145751 00000 н 0000145966 00000 н 0000146165 00000 н 0000146346 00000 н 0000146553 00000 н 0000146748 00000 н 0000146954 00000 н 0000147136 00000 н 0000147333 00000 н 0000147515 00000 н 0000147716 00000 н 0000147911 00000 н 0000148114 00000 н 0000148298 00000 н 0000148493 00000 н 0000148675 00000 н 0000148884 00000 н 0000149079 00000 н 0000149259 00000 н 0000149461 00000 н 0000149656 00000 н 0000149838 00000 н 0000150042 00000 н 0000150250 00000 н 0000150450 00000 н 0000150631 00000 н 0000150842 00000 н 0000151042 00000 н 0000151252 00000 н 0000151434 00000 н 0000151632 00000 н 0000151813 00000 н 0000152021 00000 н 0000152223 00000 н 0000152429 00000 н 0000152611 00000 н 0000152808 00000 н 0000152990 00000 н 0000153197 00000 н 0000153391 00000 н 0000153573 00000 н 0000153778 00000 н 0000153975 00000 н 0000154156 00000 н 0000154343 00000 н 0000154545 00000 н 0000154735 00000 н 0000154914 00000 н 0000155113 00000 н 0000155291 00000 н 0000155481 00000 н 0000155681 00000 н 0000155870 00000 н 0000156053 00000 н 0000156253 00000 н 0000156436 00000 н 0000156626 00000 н 0000156826 00000 н 0000157004 00000 н 0000157191 00000 н 0000157390 00000 н 0000157569 00000 н 0000157746 00000 н 0000157943 00000 н 0000158120 00000 н 0000158312 00000 н 0000158505 00000 н 0000158697 00000 н 0000158875 00000 н 0000159075 00000 н 0000159253 00000 н 0000159443 00000 н 0000159642 00000 н 0000159834 00000 н 0000160019 00000 н 0000160219 00000 н 0000160404 00000 н 0000160594 00000 н 0000160791 00000 н 0000160971 00000 н 0000161161 00000 н 0000161363 00000 н 0000161560 00000 н 0000161760 00000 н 0000161947 00000 н 0000162127 00000 н 0000162327 00000 н 0000162511 00000 н 0000162698 00000 н 0000162894 00000 н 0000163081 00000 н 0000163260 00000 н 0000163460 00000 н 0000163640 00000 н 0000163827 00000 н 0000164027 00000 н 0000164214 00000 н 0000164395 00000 н 0000164604 00000 н 0000164792 00000 н 0000164979 00000 н 0000165188 00000 н 0000165375 00000 н 0000165575 00000 н 0000165762 00000 н 0000165941 00000 н 0000166137 00000 н 0000166316 00000 н 0000166503 00000 н 0000166703 00000 н 0000166890 00000 н 0000167071 00000 н 0000167273 00000 н 0000167452 00000 н 0000167639 00000 н 0000167825 00000 н 0000168022 00000 н 0000168209 00000 н 0000168409 00000 н 0000168609 00000 н 0000168787 00000 н 0000168967 00000 н 0000169159 00000 н 0000169345 00000 н 0000169545 00000 н 0000169737 00000 н 0000169937 00000 н 0000170122 00000 н 0000170312 00000 н 0000170497 00000 н 0000170696 00000 н 0000170886 00000 н 0000171065 00000 н 0000171262 00000 н 0000171452 00000 н 0000171631 00000 н 0000171830 00000 н 0000172020 00000 н 0000172217 00000 н 0000172395 00000 н 0000172589 00000 н 0000172768 00000 н 0000172968 00000 н 0000173158 00000 н 0000173336 00000 н 0000173536 00000 н 0000173726 00000 н 0000173924 00000 н 0000174102 00000 н 0000174292 00000 н 0000174470 00000 н 0000174672 00000 н 0000174862 00000 н 0000175059 00000 н 0000175238 00000 н 0000175427 00000 н 0000175605 00000 н 0000175805 00000 н 0000175994 00000 н 0000176194 00000 н 0000176372 00000 н 0000176566 00000 н 0000176758 00000 н 0000176936 00000 н 0000177130 00000 н 0000177308 00000 н 0000177503 00000 н 0000177700 00000 н 0000177878 00000 н 0000178073 00000 н 0000178272 00000 н 0000178450 00000 н 0000178642 00000 н 0000178839 00000 н 0000179032 00000 н 0000179214 00000 н 0000179411 00000 н 0000179593 00000 н 0000179788 00000 н 0000179985 00000 н 0000180177 00000 н 0000180356 00000 н 0000180555 00000 н 0000180750 00000 н 0000180953 00000 н 0000181131 00000 н 0000181326 00000 н 0000181504 00000 н 0000181699 00000 н 0000181894 00000 н 0000182072 00000 н 0000182269 00000 н 0000182461 00000 н 0000182639 00000 н 0000182834 00000 н 0000183026 00000 н 0000183221 00000 н 0000183399 00000 н 0000183592 00000 н 0000183770 00000 н 0000183965 00000 н 0000184243 00000 н 0000184463 00000 н 0000184740 00000 н 0000184957 00000 н 0000185221 00000 н 0000185440 00000 н 0000185708 00000 н 0000185924 00000 н 0000186188 00000 н 0000186399 00000 н 0000186651 00000 н 0000186861 00000 н 0000187743 00000 н 0000187956 00000 н 0000188831 00000 н 0000189036 00000 н 0000189911 00000 н 00001

00000 н 0000191008 00000 н 0000191279 00000 н 0000191495 00000 н 0000191775 00000 н 0000191993 00000 н 0000192281 00000 н 0000192500 00000 н 0000192781 00000 н 0000193002 00000 н 0000193290 00000 н 0000193513 00000 н 0000193812 00000 н 0000194032 00000 н 0000194325 00000 н 0000194544 00000 н 0000194821 00000 н 0000195038 00000 н 0000195324 00000 н 0000195544 00000 н 0000195812 00000 н 0000196029 00000 н 0000196240 00000 н 0000197182 00000 н 0000197393 00000 н 0000198341 00000 н 0000198555 00000 н 0000199497 00000 н 0000199711 00000 н 0000200671 00000 н 0000200881 00000 н 0000201846 00000 н 0000202051 00000 н 0000202998 00000 н 0000203212 00000 н 0000203471 00000 н 0000203715 00000 н 0000203927 00000 н 0000204175 00000 н 0000204435 00000 н 0000204641 00000 н 0000204872 00000 н 0000205087 00000 н 0000205970 00000 н 0000206182 00000 н 0000207064 00000 н 0000207281 00000 н 0000208169 00000 н 0000208383 00000 н 0000209271 00000 н 0000209480 00000 н 0000210366 00000 н 0000210581 00000 н 0000211468 00000 н 0000211680 00000 н 0000212578 00000 н 0000212788 00000 н 0000213690 00000 н 0000213902 00000 н 0000214823 00000 н 0000215033 00000 н 0000215967 00000 н 0000216223 00000 н 0000216472 00000 н 0000216719 00000 н 0000216965 00000 н 0000217199 00000 н 0000217446 00000 н 0000217685 00000 н 0000217928 00000 н 0000218175 00000 н 0000218423 00000 н 0000218665 00000 н 0000218909 00000 н 0000219145 00000 н 0000219384 00000 н 0000219624 00000 н 0000219867 00000 н 0000220106 00000 н 0000220341 00000 н 0000220577 00000 н 0000220803 00000 н 0000221046 00000 н 0000221285 00000 н 0000221531 00000 н 0000221782 00000 н 0000222036 00000 н 0000222289 00000 н 0000222540 00000 н 0000222800 00000 н 0000223051 00000 н 0000223302 00000 н 0000223558 00000 н 0000223815 00000 н 0000224067 00000 н 0000224324 00000 н 0000224582 00000 н 0000224836 00000 н 0000225089 00000 н 0000225337 00000 н 0000225579 00000 н 0000225804 00000 н 0000226028 00000 н 0000226254 00000 н 0000226480 00000 н 0000226703 00000 н 0000226923 00000 н 0000227102 00000 н 0000227331 00000 н 0000227515 00000 н 0000227735 00000 н 0000227926 00000 н 0000228152 00000 н 0000228374 00000 н 0000228598 00000 н 0000228834 00000 н 0000229051 00000 н 0000229288 00000 н 0000229509 00000 н 0000229771 00000 н 0000229995 00000 н 0000230226 00000 н 0000230464 00000 н 0000230701 00000 н 0000230937 00000 н 0000231176 00000 н 0000231399 00000 н 0000231623 00000 н 0000231863 00000 н 0000232092 00000 н 0000232323 00000 н 0000232553 00000 н 0000232779 00000 н 0000233008 00000 н 0000233238 00000 н 0000233470 00000 н 0000233696 00000 н 0000233923 00000 н 0000234150 00000 н 0000234377 00000 н 0000234600 00000 н 0000234793 00000 н 0000235681 00000 н 0000235902 00000 н 0000236102 00000 н 0000236991 00000 н 0000237203 00000 н 0000237405 00000 н 0000237628 00000 н 0000238522 00000 н 0000238724 00000 н 0000239618 00000 н 0000239838 00000 н 0000240035 00000 н 0000240252 00000 н 0000241135 00000 н 0000241333 00000 н 0000242217 00000 н 0000242438 00000 н 0000242638 00000 н 0000243520 00000 н 0000243747 00000 н 0000243954 00000 н 0000244842 00000 н 0000245075 00000 н 0000245273 00000 н 0000246161 00000 н 0000246378 00000 н 0000246580 00000 н 0000246808 00000 н 0000247690 00000 н 0000247892 00000 н 0000248772 00000 н 0000248996 00000 н 0000249196 00000 н 0000249409 00000 н 0000250301 00000 н 0000250501 00000 н 0000251394 00000 н 0000251616 00000 н 0000251818 00000 н 0000252001 00000 н 0000252211 00000 н 0000252413 00000 н 0000252631 00000 н 0000252815 00000 н 0000253012 00000 н 0000253194 00000 н 0000253409 00000 н 0000253609 00000 н 0000253794 00000 н 0000254009 00000 н 0000254206 00000 н 0000254391 00000 н 0000254604 00000 н 0000254804 00000 н 0000255017 00000 н 0000255200 00000 н 0000255399 00000 н 0000255584 00000 н 0000255801 00000 н 0000256689 00000 н 0000256889 00000 н 0000257793 00000 н 0000258006 00000 н 0000258208 00000 н 0000258425 00000 н 0000259317 00000 н 0000259513 00000 н 0000260401 00000 н 0000260617 00000 н 0000260817 00000 н 0000261005 00000 н 0000261222 00000 н 0000261424 00000 н 0000261612 00000 н 0000261831 00000 н 0000262031 00000 н 0000262246 00000 н 0000262431 00000 н 0000262720 00000 н 0000262966 00000 н 0000263173 00000 н 0000263415 00000 н 0000263693 00000 н 0000263898 00000 н 0000264156 00000 н 0000264384 00000 н 0000264587 00000 н 0000264825 00000 н 0000265105 00000 н 0000265318 00000 н 0000265575 00000 н 0000265813 00000 н 0000266025 00000 н 0000266258 00000 н 0000267132 00000 н 0000267342 00000 н 0000268229 00000 н 0000268471 00000 н 0000268724 00000 н 0000268936 00000 н 0000269173 00000 н 0000269422 00000 н 0000269635 00000 н 0000269883 00000 н 0000270127 00000 н 0000270335 00000 н 0000270576 00000 н 0000270819 00000 н 0000271030 00000 н 0000271280 00000 н 0000271554 00000 н 0000271768 00000 н 0000272045 00000 н 0000272295 00000 н 0000272498 00000 н 0000272771 00000 н 0000273008 00000 н 0000273223 00000 н 0000274103 00000 н 0000274311 00000 н 0000275196 00000 н 0000275427 00000 н 0000275639 00000 н 0000276523 00000 н 0000276753 00000 н 0000276955 00000 н 0000277838 00000 н 0000278065 00000 н 0000278273 00000 н 0000278500 00000 н 0000279378 00000 н 0000279590 00000 н 0000280472 00000 н 0000280697 00000 н 0000280903 00000 н 0000281128 00000 н 0000282011 00000 н 0000282217 00000 н 0000282425 00000 н 0000282666 00000 н 0000283543 00000 н 0000283749 00000 н 0000284634 00000 н 0000284867 00000 н 0000285076 00000 н 0000285316 00000 н 0000286204 00000 н 0000286416 00000 н 0000287298 00000 н 0000287529 00000 н 0000287734 00000 н 0000287962 00000 н 0000288847 00000 н 0000289061 00000 н 0000289945 00000 н 00002 00000 н 00002 00000 н 00002

00000 н 0000290862 00000 н 0000291113 00000 н 0000291360 00000 н 0000291573 00000 н 0000291821 00000 н 0000292032 00000 н 0000292277 00000 н 0000292525 00000 н 0000292771 00000 н 0000292981 00000 н 0000293229 00000 н 0000293439 00000 н 0000293683 00000 н 0000293929 00000 н 0000294140 00000 н 0000294389 00000 н 0000294635 00000 н 0000294844 00000 н 0000295088 00000 н 0000295337 00000 н 0000295572 00000 н 0000295785 00000 н 0000296028 00000 н 0000296239 00000 н 0000296482 00000 н 0000296730 00000 н 0000296973 00000 н 0000297186 00000 н 0000297432 00000 н 0000297637 00000 н 0000298560 00000 н 0000298776 00000 н 0000299707 00000 н 0000299914 00000 н 0000300851 00000 н 0000301067 00000 н 0000302026 00000 н 0000302234 00000 н 0000303203 00000 н 0000303413 00000 н 0000304368 00000 н 0000304584 00000 н 0000305547 00000 н 0000305759 00000 н 0000306025 00000 н 0000306182 00000 н 0000306446 00000 н 0000306657 00000 н 0000306904 00000 н 0000307151 00000 н 0000307405 00000 н 0000307621 00000 н 0000307876 00000 н 0000308086 00000 н 0000308340 00000 н 0000308597 00000 н 0000308848 00000 н 0000309057 00000 н 0000309303 00000 н 0000309514 00000 н 0000309744 00000 н 0000309947 00000 н 0000310165 00000 н 0000310447 00000 н 0000310671 00000 н 0000310877 00000 н 0000311104 00000 н 0000311402 00000 н 0000311632 00000 н 0000311840 00000 н 0000312065 00000 н 0000312359 00000 н 0000312593 00000 н 0000312794 00000 н 0000313013 00000 н 0000313293 00000 н 0000313522 00000 н 0000313734 00000 н 0000313961 00000 н 0000314251 00000 н 0000314487 00000 н 0000314699 00000 н 0000314924 00000 н 0000315207 00000 н 0000315438 00000 н 0000315646 00000 н 0000315864 00000 н 0000316126 00000 н 0000316353 00000 н 0000316566 00000 н 0000316798 00000 н 0000317032 00000 н 0000317243 00000 н 0000317474 00000 н 0000317709 00000 н 0000317913 00000 н 0000318146 00000 н 0000318382 00000 н 0000318612 00000 н 0000318820 00000 н 0000319048 00000 н 0000319262 00000 н 0000319494 00000 н 0000319706 00000 н 0000319939 00000 н 0000320150 00000 н 0000320381 00000 н 0000320614 00000 н 0000320847 00000 н 0000321050 00000 н 0000321266 00000 н 0000321506 00000 н 0000321731 00000 н 0000321933 00000 н 0000322160 00000 н 0000322422 00000 н 0000322656 00000 н 0000322870 00000 н 0000323097 00000 н 0000323370 00000 н 0000323613 00000 н 0000323854 00000 н 0000324103 00000 н 0000324341 00000 н 0000324576 00000 н 0000324809 00000 н 0000325047 00000 н 0000325280 00000 н 0000325518 00000 н 0000325752 00000 н 0000325988 00000 н 0000326222 00000 н 0000326456 00000 н 0000326686 00000 н 0000326918 00000 н 0000327153 00000 н 0000327391 00000 н 0000327620 00000 н 0000327844 00000 н 0000328069 00000 н 0000328303 00000 н 0000328529 00000 н 0000328760 00000 н 0000328988 00000 н 0000329211 00000 н 0000329437 00000 н 0000329659 00000 н 0000329830 00000 н 0000330060 00000 н 0000330282 00000 н 0000330505 00000 н 0000330725 00000 н 0000330958 00000 н 0000331198 00000 н 0000331434 00000 н 0000331682 00000 н 0000331925 00000 н 0000332174 00000 н 0000332422 00000 н 0000332670 00000 н 0000332921 00000 н 0000333172 00000 н 0000333421 00000 н 0000333673 00000 н 0000333925 00000 н 0000334177 00000 н 0000334426 00000 н 0000334680 00000 н 0000334926 00000 н 0000335176 00000 н 0000335427 00000 н 0000335674 00000 н 0000335915 00000 н 0000336159 00000 н 0000336393 00000 н 0000336638 00000 н 0000336881 00000 н 0000337121 00000 н 0000337359 00000 н 0000337595 00000 н 0000337864 00000 н 0000338086 00000 н 0000338363 00000 н 0000338583 00000 н 0000338858 00000 н 0000339071 00000 н 0000339341 00000 н 0000339564 00000 н 0000340445 00000 н 0000340668 00000 н 0000341547 00000 н 0000341761 00000 н 0000342640 00000 н 0000342858 00000 н 0000343740 00000 н 0000343958 00000 н 0000344838 00000 н 0000345054 00000 н 0000345937 00000 н 0000346153 00000 н 0000347036 00000 н 0000347250 00000 н 0000348134 00000 н 0000348352 00000 н 0000349240 00000 н 0000349457 00000 н 0000350347 00000 н 0000350560 00000 н 0000351445 00000 н 0000351663 00000 н 0000351837 00000 н 0000352064 00000 н 0000352268 00000 н 0000352497 00000 н 0000352730 00000 н 0000352956 00000 н 0000353197 00000 н 0000353422 00000 н 0000353698 00000 н 0000353923 00000 н 0000354210 00000 н 0000354430 00000 н 0000354716 00000 н 0000354938 00000 н 0000355225 00000 н 0000355451 00000 н 0000355744 00000 н 0000355960 00000 н 0000356239 00000 н 0000356459 00000 н 0000356747 00000 н 0000356970 00000 н 0000357260 00000 н 0000357475 00000 н 0000357740 00000 н 0000357958 00000 н 0000358239 00000 н 0000358462 00000 н 0000358742 00000 н 0000358956 00000 н 0000359164 00000 н 0000359365 00000 н 0000359562 00000 н 0000359775 00000 н 0000359973 00000 н 0000360167 00000 н 0000360380 00000 н 0000360579 00000 н 0000360775 00000 н 0000360983 00000 н 0000361174 00000 н 0000361377 00000 н 0000361588 00000 н 0000361788 00000 н 0000361981 00000 н 0000362187 00000 н 0000362371 00000 н 0000362572 00000 н 0000362780 00000 н 0000362981 00000 н 0000363167 00000 н 0000363377 00000 н 0000363561 00000 н 0000363760 00000 н 0000363967 00000 н 0000364168 00000 н 0000364351 00000 н 0000364559 00000 н 0000364742 00000 н 0000364940 00000 н 0000365146 00000 н 0000366022 00000 н 0000366233 00000 н 0000366434 00000 н 0000366640 00000 н 0000366855 00000 н 0000367053 00000 н 0000367260 00000 н 0000367473 00000 н 0000367674 00000 н 0000367872 00000 н 0000368748 00000 н 0000368957 00000 н 0000369156 00000 н 0000369359 00000 н 0000369573 00000 н 0000369772 00000 н 0000369974 00000 н 0000370183 00000 н 0000370377 00000 н 0000370579 00000 н 0000370787 00000 н 0000370986 00000 н 0000371181 00000 н 0000371392 00000 н 0000371587 00000 н 0000371789 00000 н 0000371998 00000 н 0000372196 00000 н 0000372397 00000 н 0000372599 00000 н 0000372790 00000 н 0000372973 00000 н 0000373177 00000 н 0000373359 00000 н 0000373549 00000 н 0000373757 00000 н 0000373946 00000 н 0000374127 00000 н 0000374335 00000 н 0000374526 00000 н 0000374715 00000 н 0000374925 00000 н 0000375116 00000 н 0000375297 00000 н 0000375500 00000 н 0000375680 00000 н 0000375868 00000 н 0000376076 00000 н 0000376264 00000 н 0000376446 00000 н 0000376647 00000 н 0000376829 00000 н 0000377020 00000 н 0000377224 00000 н 0000377415 00000 н 0000377595 00000 н 0000377796 00000 н 0000377977 00000 н 0000378168 00000 н 0000378377 00000 н 0000378573 00000 н 0000378756 00000 н 0000378964 00000 н 0000379167 00000 н 0000379349 00000 н 0000379558 00000 н 0000379757 00000 н 0000379947 00000 н 0000380153 00000 н 0000380342 00000 н 0000380542 00000 н 0000380750 00000 н 0000380944 00000 н 0000381127 00000 н 0000381330 00000 н 0000381513 00000 н 0000381709 00000 н 0000381914 00000 н 0000382110 00000 н 0000382294 00000 н 0000382497 00000 н 0000382693 00000 н 0000382878 00000 н 0000383086 00000 н 0000383282 00000 н 0000383472 00000 н 0000383682 00000 н 0000383871 00000 н 0000384064 00000 н 0000384283 00000 н 0000384489 00000 н 0000384701 00000 н 0000384952 00000 н 0000385173 00000 н 0000385379 00000 н 0000385594 00000 н 0000385844 00000 н 0000386064 00000 н 0000386265 00000 н 0000386474 00000 н 0000386717 00000 н 0000386927 00000 н 0000387127 00000 н 0000387345 00000 н 0000387594 00000 н 0000387816 00000 н 0000388019 00000 н 0000388238 00000 н 0000388488 00000 н 0000388709 00000 н 0000388905 00000 н 0000389110 00000 н 0000389347 00000 н 0000389561 00000 н 0000389764 00000 н 0000389974 00000 н 00003 00000 н 00003 00000 н 00003

00000 н 0000390876 00000 н 0000391146 00000 н 0000391375 00000 н 0000391587 00000 н 0000391808 00000 н 0000392070 00000 н 0000392297 00000 н 0000392505 00000 н 0000392726 00000 н 0000392990 00000 н 0000393216 00000 н 0000393421 00000 н 0000393642 00000 н 0000393903 00000 н 0000394129 00000 н 0000394341 00000 н 0000394558 00000 н 0000394810 00000 н 0000395033 00000 н 0000395238 00000 н 0000395455 00000 н 0000395709 00000 н 0000395933 00000 н 0000396147 00000 н 0000396367 00000 н 0000396620 00000 н 0000396847 00000 н 0000397053 00000 н 0000397267 00000 н 0000397513 00000 н 0000397731 00000 н 0000397934 00000 н 0000398139 00000 н 0000399016 00000 н 0000399234 00000 н 0000399435 00000 н 0000399639 00000 н 0000400512 00000 н 0000400724 00000 н 0000400925 00000 н 0000401131 00000 н 0000402003 00000 н 0000402212 00000 н 0000402415 00000 н 0000402618 00000 н 0000403490 00000 н 0000403702 00000 н 0000403905 00000 н 0000404108 00000 н 0000404979 00000 н 0000405187 00000 н 0000405387 00000 н 0000405595 00000 н 0000406478 00000 н 0000406694 00000 н 0000406895 00000 н 0000407098 00000 н 0000407975 00000 н 0000408192 00000 н 0000408388 00000 н 0000408604 00000 н 0000408849 00000 н 0000409069 00000 н 0000409270 00000 н 0000409481 00000 н 0000409717 00000 н 0000409932 00000 н 0000410131 00000 н 0000410342 00000 н 0000410582 00000 н 0000410797 00000 н 0000411000 00000 н 0000411210 00000 н 0000411449 00000 н 0000411667 00000 н 0000412541 00000 н 0000412749 00000 н 0000412949 00000 н 0000413165 00000 н 0000414030 00000 н 0000414241 00000 н 0000414442 00000 н 0000414663 00000 н 0000415532 00000 н 0000415744 00000 н 0000415945 00000 н 0000416159 00000 н 0000416392 00000 н 0000416600 00000 н 0000416801 00000 н 0000427582 00000 н 0000427682 00000 н 0000427774 00000 н 0000427870 00000 н 0000427966 00000 н 0000428058 00000 н 0000428154 00000 н 0000428250 00000 н 0000428342 00000 н 0000428434 00000 н 0000428526 00000 н 0000428626 00000 н 0000428730 00000 н 0000428822 00000 н 0000428922 00000 н 0000429022 00000 н 0000429122 00000 н 0000429218 00000 н 0000429318 00000 н 0000429418 00000 н 0000429510 00000 н 0000429602 00000 н 0000429694 00000 н 0000429786 00000 н 0000429878 00000 н 0000429970 00000 н 0000430062 00000 н 0000430154 00000 н 0000430246 00000 н 0000430342 00000 н 0000430442 00000 н 0000430530 00000 н 0000430618 00000 н 0000430710 00000 н 0000430802 00000 н 0000430894 00000 н 0000430990 00000 н 0000431086 00000 н 0000431182 00000 н 0000431290 00000 н 0000431398 00000 н 0000431502 00000 н 0000431614 00000 н 0000431726 00000 н 0000431830 00000 н 0000431942 00000 н 0000432050 00000 н 0000432162 00000 н 0000432286 00000 н 0000432417 00000 н 0000432548 00000 н 0000432683 00000 н 0000432822 00000 н 0000432956 00000 н 0000433095 00000 н 0000433232 00000 н 0000433376 00000 н 0000433514 00000 н 0000433618 00000 н 0000433714 00000 н 0000433810 00000 н 0000433910 00000 н 0000434010 00000 н 0000434102 00000 н 0000434202 00000 н 0000434302 00000 н 0000434394 00000 н 0000434494 00000 н 0000434594 00000 н 0000434698 00000 н 0000434802 00000 н 0000434906 00000 н 0000435002 00000 н 0000435106 00000 н 0000435214 00000 н 0000435318 00000 н 0000435430 00000 н 0000435538 ​​00000 н 0000435650 00000 н 0000435762 00000 н 0000435874 00000 н 0000435986 00000 н 0000436090 00000 н 0000436198 00000 н 0000436298 00000 н 0000436402 00000 н 0000436502 00000 н 0000436598 00000 н 0000436706 00000 н 0000436814 00000 н 0000436914 00000 н 0000437026 00000 н 0000437126 00000 н 0000437226 00000 н 0000437326 00000 н 0000437434 00000 н 0000437534 00000 н 0000437654 00000 н 0000437782 00000 н 0000437902 00000 н 0000438014 00000 н 0000438130 00000 н 0000438242 00000 н 0000438362 00000 н 0000438486 00000 н 0000438602 00000 н 0000438722 00000 н 0000438842 00000 н 0000438954 00000 н 0000439066 00000 н 0000439178 00000 н 0000439290 00000 н 0000439410 00000 н 0000439522 00000 н 0000439638 00000 н 0000439746 00000 н 0000439842 00000 н 0000439938 00000 н 0000440030 00000 н 0000440126 00000 н 0000440222 00000 н 0000440314 00000 н 0000440406 00000 н 0000440498 00000 н 0000440594 00000 н 0000440686 00000 н 0000440778 00000 н 0000440874 00000 н 0000440970 00000 н 0000441066 00000 н 0000441158 00000 н 0000441250 00000 н 0000441342 00000 н 0000441438 00000 н 0000441526 00000 н 0000441626 00000 н 0000441726 00000 н 0000441818 00000 н 0000441918 00000 н 0000442014 00000 н 0000442114 00000 н 0000442214 00000 н 0000442314 00000 н 0000442410 00000 н 0000442506 00000 н 0000442602 00000 н 0000442706 00000 н 0000442802 00000 н 0000442898 00000 н 0000442994 00000 н 0000443086 00000 н 0000443182 00000 н 0000443274 00000 н 0000443370 00000 н 0000443462 00000 н 0000443548 00000 н 0000443875 00000 н 0000445106 00000 н 0000445329 00000 н 0000445508 00000 н 0000445884 00000 н 0000449836 00000 н 0000450124 00000 н 0000450553 00000 н 0000450614 00000 н 0000451043 00000 н трейлер ]>> startxref 0 %%EOF 250 0 объект поток xZ{TSW$$4!P#=P»>zTɈvlΖ_Q_G*:0:GŖ|4Zs\۱vuspoke]o,/s !B#B$ xQH|F$Bb(8#&J*>$^2MZ|C3˶VO 27 ~6: w>h!&RV%c^xlӊb1[IFkl}G9ZxH&&[email protected]+BfW k7-àWJ^+y%−QU4oSfX7

Y9ˋH,g\)x\㒜§5%[email protected];S6hRK*`xBxՁmGAsO4}’|zM 꿉{ĕq a/õ Cn }MKk\XO)spoke=d0A9_>ljGȴii:[{S%MdO^GEdN’/A=)q,CYp7FXB^%afwru0.грамм G([[@D ` _vVdd @eȜ1EgU_:lP

FJk]SKf�� O}o|Xr’]ٰϴ_i|w;S?k>k

Дымоходы котлов: как работают горизонтальные и вертикальные дымоходы?

  • Руководства и советы

Единственная разница между горизонтальными и вертикальными дымоходами заключается в том, как они расположены на вашем участке – они оба работают одинаково.Горизонтальный дымоход будет торчать из стены (на фото выше), а вертикальные дымоходы находятся на крыше.

Большинство домов в Великобритании имеют горизонтальные дымоходы, но в некоторых домах может потребоваться вертикальный дымоход.

Дымоходы котлов выполняют одну и ту же функцию независимо от того, установлены они горизонтально или вертикально. И эта работа заключается в том, чтобы выпустить отработанные газы, производимые котлом, чтобы они не попали в дом.

Информация о горизонтальном или вертикальном дымоходе будет полезна при обсуждении замены котла с инженером-теплотехником.


Получить котировки котлов

Если пришло время заменить ваш текущий котел, воспользуйтесь нашим бесплатным сервисом, чтобы получить расценки прямо сейчас.




Что такое дымоход котла?

Дымоход котла является неотъемлемой частью любой системы отопления, работающей на ископаемом топливе. Помимо производства тепла, в процессе сжигания топлива образуются вредные газы. При вдыхании эти газы могут оказаться вредными для тех, кто находится в собственности. Проще говоря, дымоходы котлов выполняют ту же функцию, что и выхлопная труба автомобиля.

Различия между горизонтальными и вертикальными дымоходами

Горизонтальные и вертикальные дымоходы могут выглядеть по-разному, но выполняют одну и ту же функцию: выбрасывают отходы, образующиеся в котле, за пределы помещения.

Горизонтальный дымоход

Горизонтальный дымоход выступает из стены горизонтально. Они являются наиболее распространенным типом дымоходов котлов в Великобритании и обычно имеют круглую форму черного или белого цвета.

Вертикальный дымоход

Как правило, котел устанавливается на внутреннюю сторону внешней стены.Если это невозможно или котел установлен на чердаке, то потребуется вертикальный дымоход. Вместо того, чтобы выходить через боковую стену, вертикальные дымоходы поднимаются вверх и выходят из крыши, подобно дымоходу.

Большинство установок котлов может быть выполнено одним квалифицированным монтажником. Однако, когда дымоход выходит вертикально через крышу, также может понадобиться кровельный подрядчик. Проверка дымохода кровельным подрядчиком гарантирует правильность герметизации крыши.

Как найти дымоход

Если у вас есть комбинированный, обычный или системный котел, работающий на природном газе, сжиженном нефтяном газе или жидком топливе, то в вашем доме будет дымоход. Без дымохода котла ваша система отопления не будет соответствовать нормам газовой безопасности.

Вы сможете идентифицировать дымоход как белую или черную трубу, установленную либо горизонтально из стены, либо вертикально с крыши. При работе котла вы заметите, как из дымохода выходит пар – это конденсат и отработанные газы, выбрасываемые вдали от вашего дома.

Все ли котлы нуждаются в дымоходе?

Дом не будет иметь дымохода только в том случае, если он отапливается обратным котлом, электрическим котлом или возобновляемой системой отопления. И это по следующим причинам:

  • Задние котлы устанавливаются в дымоходе, чтобы отработанные газы и пар могли выбрасываться вверх и наружу из дома без дымохода. Популярность обратных котлов возросла в 1960-х годах, но сейчас они устарели, поскольку они являются большими агрегатами и не могут работать с таким же уровнем эффективности, как современные котлы.
  • Электрические котлы не сжигают топливо для обогрева дома, вместо этого они используют подведенную электроэнергию для выработки тепла, которое затем циркулирует в системе отопления.

Любой котел, работающий на ископаемом топливе, таком как газ и нефть, нуждается в дымоходе. Это связано с тем, что при сжигании ископаемого топлива образуются отработанные газы, которые будут вредны для жильцов, если попадут в дом. Одним из таких газов является угарный газ. Угарный газ является потенциально опасным газом, который нельзя обнаружить без датчика угарного газа, поскольку он не имеет ни цвета, ни запаха.Важно знать о симптомах отравления угарным газом, в том числе:

  • Головные боли
  • Головокружение
  • Одышка
  • Тошнота
  • Разрушение
  • Падение без сознания

Даже если у вашего котла есть дымоход, в случае неисправности агрегата угарный газ может попасть в помещение. Таким образом, помимо сигнализации угарного газа, вы должны ежегодно обслуживать свой котел сертифицированным инженером по газовой безопасности.

Итак, если у вас есть котел или система отопления, в которой не используется ископаемое топливо, дымоход не нужен.

Почему для электрических котлов не нужен дымоход?

В отличие от газовых и жидкотопливных котлов электрические котлы не сжигают топливо, а это значит, что они не производят никаких отработанных газов, которые необходимо выбрасывать из дома. Электрические котлы, как правило, лучше всего подходят для небольших квартир, таких как квартиры с одной ванной комнатой и низкой потребностью в центральном отоплении.

Сколько стоят дымоходы котла?

При установке нового котла стоимость дымохода не будет чем-то, о чем вы должны слишком беспокоиться.Это потому, что он будет включен в стоимость котла. Если вам нужно заменить существующую дымоходную трубу, вы можете заплатить около 100 фунтов стерлингов.

Тип дымохода Потенциальная стоимость
Новый горизонтальный или вертикальный дымоход котла 70–120 фунтов стерлингов
Удлинитель дымохода/отводы дымохода 40 фунтов стерлингов за метр

Объяснение правил дымохода котла

Весь смысл дымохода котла заключается в том, чтобы предотвратить вдыхание потенциально вредных газов, и по этой причине действуют правила дымохода котла.Эти правила гарантируют, что дымоход не находится слишком близко к окнам и дверям собственности, на которой он установлен, и к соседним зданиям.

Итак, где можно установить дымоход? В соответствии с правилами дымоход обычно должен быть установлен на расстоянии 30-60 см от окон и дверей — это зависит от размера вашей собственности.

Также необходимо учитывать температуру дымовых газов. В конце концов, они выделяют газы, когда котел сжигает топливо. Это означает, что дымоход должен находиться вдали от всего, что может расплавиться, например, от пластиковых желобов.

Как понять, что дымоход заблокирован?

Находясь на улице, есть вероятность, что в дымоход попадет различный мусор и вызовет засор. Если это произойдет, отработанные газы не смогут покинуть помещение и могут привести к перегреву котла или проникновению угарного газа в помещение.

Это одна из многих причин важности ежегодного обслуживания котла. В рамках услуги инженер проверит дымоход, чтобы убедиться, что он свободен от препятствий.

Когда в вашем котле возникает неисправность, проблема обычно отображается в виде кода ошибки (или кода неисправности) на цифровом дисплее устройства. В таблице ниже мы выбрали коды ошибок, отображаемые на котлах некоторых ведущих производителей, которые могут означать проблему с дымоходом котла.

Производитель котлов Код(ы) ошибки
Альфа 3, 25
Бакси Платинум Е28
Vaillant ecoTEC Plus Ф25, Ф77
Вустер Бош Гринстар 8000 2927 Б

Вам может понадобиться защитный кожух

Чтобы предотвратить попадание мусора в дымоход, на дымоход можно установить защитный кожух.Защитные ограждения дымохода могут стоить от 5 до 45 фунтов стерлингов в зависимости от размера и формы, необходимых для покрытия дымохода.

Время для нового котла и дымохода?

Когда придет время заменить ваш котел, мы настоятельно рекомендуем сравнить предложения от трех высококвалифицированных инженеров-теплотехников. Это даст вам уверенность в том, что вы получаете наиболее конкурентоспособную цену от наиболее подходящей компании для работы. И мы здесь, чтобы избавить вас от хлопот, связанных с поиском нескольких инженеров-теплотехников.

Все, что вам нужно сделать, это заполнить нашу простую онлайн-форму, которая займет всего несколько минут. Затем мы сможем использовать эту информацию, чтобы подобрать для вас инженеров-теплотехников в вашем районе. Затем вы получите бесплатные цитаты из каждого из них для сравнения.


Получить котировки котлов

Если пришло время заменить ваш текущий котел, воспользуйтесь нашим бесплатным сервисом, чтобы получить расценки прямо сейчас.




Об авторе

Адам

Адам — наш эксперт по домашнему отоплению.Его опыт и советы помогли миллионам клиентов повысить эффективность своих домов и сэкономить деньги.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
