Установка солнечных панелей на крыше дома (часть 1): engineering_ru — LiveJournal

Я тут решил себе поставить на крышу солнечные панели, чтобы обеспечиват себя морковкой с огорода киловатами с крыши. Рассказываю подробно о том как это происходит.

1. Выбор панелей.

Есть разные типы панелей (моно, поли, тонкая пленка) и производители пытаются дифференцировать свою продукцию рекламой новых технологий. Однако, с точки зрения потребителя, это все не очень важно. Основной параметр на который стоит обращать внимание это номинальная мощность при стандартных условиях и площадь панели. Ну и ее стоимость. Ну и внешний вид — черные без полосок сейчас в моде. Исходя из номинальной мощности, доступной вам площади, и стоимости, вы можете расчитать сколько будет стоит киловат электричества. У каждой панели есть техническое описание (data sheet) которое дает технические характеристики панели.

Solaria
Panasonic

1.

1 Номинальная мощность. Эта цифра важна для сравнения разных панелей, но не стоит заблуждаться что панели будут производить эту мощность. Эта цифра показывают сколько они выдают в стандартных лабораторных условиях, при определенной температуре (там ссылка на Standard Test Condition). Все панели тестируются в этих условиях, и исходя из этого показателя можно их сравнивать. Но в реальных условиях, выдаваемая мощность будет отличаться.

1.2 Температурные коэффициенты важны если вы живете в жарком климате. Чем ниже этот показатель, тем лучше. Этот показатель показывает на сколько падает мощность при повышении температуры.

1.3. Эффективность модуля — соотношении номинальной мощности и площади. Этот показатель важен если нужно максимизировать производство энергии с ограниченной площади.

1.4. Количество диодов. У дешевых панелей будет один, чем больше диодов тем лучше. Диоды уменьшают потери от тени и грязи.  Панели состоят из отдельных ячеек, и в самых простых панелях все 60 ячеек соединены последовательно.

Если одна ячейка не работает, или на нее попала тень, то вся панель будет выдавать пониженную мощность. Диоды позволяют разделить панель на несколько парралельных частей, и каждая часть работает незаависимо от других.

1.5. Размеры панели нужны для оценки того, сколько вы можете поставить на вашу крышу.

1.6. Некоторые производители дают гарантию что деградация не превысит определенный порог.

На самом деле, для большинства людей, все эти параметры не слишком важны. Самым оптимальным вариантом будет панель которая самая дешевая за номинальный ватт. Исключения могут быть там где ограниченная площадь и обязательно нужно достичь определенных показателей. Если есть ограничения по пространству, то может стоит выбрать панель с большей эффективностью. Если ограничений нет, то как правило самая дешевая подойдет

Я для себя выбрал:

14 штук Solaria PowerXT-355R-AC (355Вт), которые поставляются в комплекте с микроинвертерами, и стоят на сегодня в рознице около $529 за панель.

24 штуки Mission Solar MSE305SQ8T (305Вт), которые сегодня стоят около $209 за панель (к каждой панеле нужен микроинвертер, Enphase IQ7, который сегодня стоит $117). У инвертера эффективность 97% и гарантия 25 лет.



Почему две разные? Solaria более дорогая, но у нее выше эффективность (19.6% против 18.35% у Mission Solar). У меня на юг смотрит небольшая часть крыши с ограниченным пространством, и туда я ставлю более эффективные панели. Остальные панели идут на северную часть крыши. Хотя север это плохо, но у меня пологая крыша и вроде должны нормально работать с небольшими потерями по сравнению с югом (менее 20% по расчетам, посмотрим как выйдет на самом деле). У Solaria гарантия немного лучше — 25 лет гарантия что модуль будет работать, и деградация не превысит 14% за 25 лет. У Mission Solar гарантия 12 лет, и гарантия от деградации 20% за 25 лет.

2. Выбор архитектуры системы.

Есть три разных архитектуры — grid-tied (подключенный к сети), off-grid (без сетевого подключения), grid tied with backup (подключенный, с возможностью автономной работы).

2.1 Подключенный к сети (grid-tied) это самый распространенный (в США) и самый дешевый вариант. У него есть преимущества — простота подключения, отсутствие каких-либо ограничений для пользователя. Излишки энергии сбрасываются в сеть, недостаток энергии получают из сети. Недостаток — при отключении сети, инвертор отключается и солнечные панели не будут работать. Также, в некоторых местах (в России например) нет законодательной базы для подключения инвертора к сети, и легально это сделать нельзя.

2.2 Без подключения к сети (off-grid). Тут возникают многочисленные технические проблемы, решение которые требует либо принести в жертву комфорт потребителя, либо финансовых жертв. Во-первых, максимальная мощность будет ограничена мощностью инвертора (7 кВт например). Во-вторых, так как солнце светит не всегда, то надо иметь батарею, или резервный генератор. В-третьих, возникает проблема балансировки — потребляемая мощность должна всегда совпадать с поставляемой мощностью, иначе напряжение будет скакать. Если энергии от панелей больше чем потребление (и батареи заряжены), то эта энергия будет пропадать впустую. Устройства вроде Tesla Powerwall решают эти проблемы, но они пока еще довольно дорогие. Традиционные свинцовые батареи тоже можно использовать, но они занимают много места, и их срок службы не очень продолжителен. В итоге, off-grid сейчас самый дорогой, и требует значительных затрат и неудобств. Этот вариант подходит тем у кого нет возможности подключения к сети.

3.3 Последний вариант это подключение к сети, но при отключении сети можно продолжать использовать солнечные панели (как правило с ограничениями по мощности). Для этого нужен инвертор который поддерживает такой режим работы. Как правило нужна батарея (меньшей емкости чем для off-grid), хотя есть некоторые инверторы которые способны выдавать ограниченную мощность днем без батареи (пока солнце светит). Также, нужно физически разделить мощности на то что важно при отключении сети, и то без чего можно прожить (насос для полива газона например, или сушилка белья). Ну и нужна система для переключения между этими состояниями, и для балансировки мощности. В настоящее время много компаний работают над продвижением решений таких систем и пытаются решить эти проблемы. Будущее вероятно за ними.

Я выбрал этот третий вариант и заказал себе пару Tesla Powerwall за $5900 каждая, но уже полтора года жду в очереди на них. Если не дождусь, то компания Enphase обещает скоро выпустить IQ8 инвертор который сможет работать автономно без сети и без батареи.

4. Выбор типа инверетера

Небольшое лирическое отступление об особенности подключения солнечных панелей.  Солнечные панели являются плоскими светочувствительными диодами. У солнечных панелей есть так называемая IV Curve (кривая тока и напряжения) которая определяет максимальную возможную мощность.Эта мощность зависит от нагрузки, при каждом уровне освещения есть нагрузка которая дает максимальную мощность (Maximum Power Point).  У всех нормальных инверторов есть встроенный Maximum Power Point Tracker (MPPT) который определяет эту самую оптимальную нагрузку и снимает с солнечной панели максимальную возможную мощность.



Солнечные панели можно подключить параллельно, но при паралельном подключении складывается ток, и высокий ток потребует очень много очень толстых проводов. Поэтому их обычно подключаят последовательно, что позволят повысить напряжение а ток остается низким.  Проблема в том что при последовательном подключении, затемнение одной панели приводит к падению мощности всей цепочки. Также, все панели немного разные (одни чуть мощнее, другие чуть менее мощные). При последовательном подключении все панели будут работать с мощностью наименее мощной панели.

Отсуда вытекают три разновидности инвертеров для солнечных панелей которые мы дальше будет рассматривать:

4.1. Центральный инвертер


Один инвертер, к нему подключены все панели. У дешевых есть вход для одной цепочки, у более дорогих входы для нескольких цепочек и отдельный MPPT для каждой цепочки.  Таким образом, затемнение панели в одной цепочке не влияет на другие цепочки.  Преимущество центрального инвертера- относительная дешевизна.

  Недостатки: затемнение одной панели влияет на всю цепочку.  Невозможно получить информацию о работе индивидуальных солнечных панелей. Ну и выход из строя центрального инвертера выводит всю систему из строя.


Центральные инвертеры применяют там где небольшие по размерам панели, у всех одинаковая ориентация, и вероятность затемнения низкая.

4.2. Центральный с оптимизацией

Центральный инвертер, но к каждой панели прикреплен power optimizer (преобразователь прямого тока). MPPT осуществляется для каждой солнечной панели по отдельности.  Преимущество: относительная дешевизна, доступна информация по каждой панели, затемнение одной панели не влияет на остальные.  Недостатки: дороже чем просто центральный инвертер. Выход из строя центрального инвертера делает всю систему уязвимой.  Есть ограничения по количеству панелей на каждой цепочке (минимум и максимум).  Два преобразования (прямой/прямой, прямой/переменный) немного снижают эффективность.

Этот вариант самый распространненный в США сегодня.

4.3. Микро-инвертеры.

Другой вариант это микро-инвертеры на каждую солнечную панель. Это самый оптимальный вариант с точки зрения максимизации энергии. Однако, пока более дорогой.   Преимущество: максимизация электричества, выход из строя одной панели/инвертера никак не влияет на остальные, возможность получать информацию по каждой панели отдельно, упрощают установку и подключение.  Недостатки: цена, если вам нужен прямой ток, то тут его не будет, будет только переменный.

Я себе выбрал этот вариант.  Цена в последнее время снизилась, и Enphase IQ7 продаются в розницу за $110 долларов.  Это делает их более привлекательными, особенно в сочетании с экономией на установке. Этот сегмент сейчас растет.

Каждый микро-инвертер, размером с небольшую книгу, подключен к одной солнечной панели (иногда к двум). Микро-инвертер выдяет переменное напряжение 240 вольт, с током до 1 ампер.


Микро-инвертеры подключают последовательно в цепочку, размер которой зависит от максимального тока допустимого толщиной провода. В моем случает это 16 ампер, и максимальная цепочка 16 IQ7 инвертеров.

Максимальная мощность инвертера как правило меньше чем номинальная мощность солнечной панели (как правило 80% считается нормальным).  Солченая панель почти никогда не выдает свою номинальную мощность, и инвертера с мощностью 80% хватает почти всегда.  Потеря энергии тогда когда инвертера не хватает (clipping, стрижка) как правило не больше 1-2% от всей энергии, и не имеет смысла ради этих 1-2% тратить больше денег на инвертеры.  Помимо этого, солнечные панели со временем деградируют (а инвертер нет), и через несколько лет clipping сокращается до нуля.

5. Установка системы

Продолжение следует ….

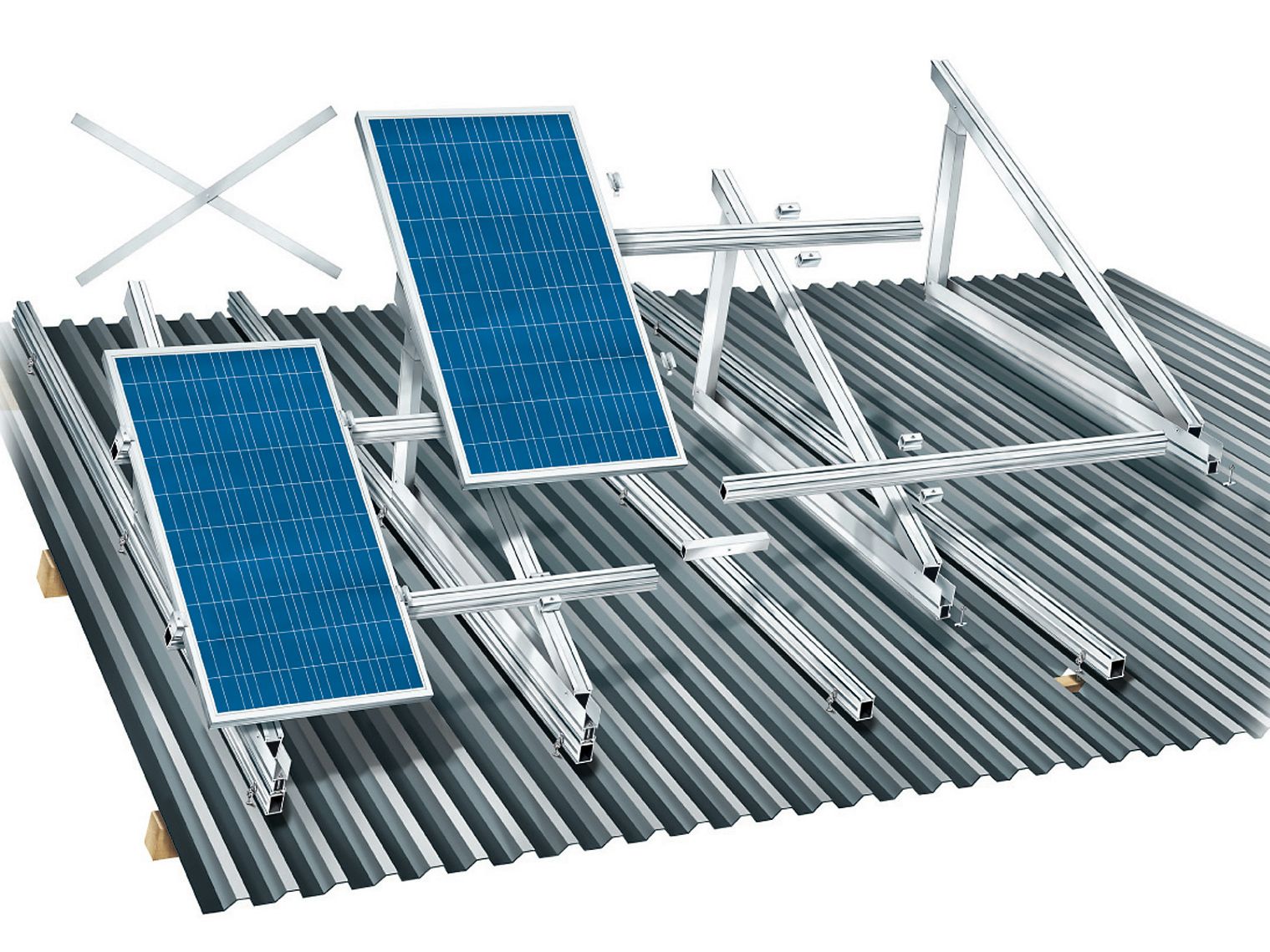

Комплект наклонного крепления для солнечных панелей

Крепление солнечных модулей.

Покупая солнечные панели (модули) возникает вопрос: чем их крепить на крыше своего строения?

Самый простой способ — сварить из стальной профильной трубы каркас. Но его нужно еще и покрасить двумя слоями краски,  которая через пару лет облезет и вся конструкция начнет ржаветь. Ресурс солнечных модулей 20лет, а конструкция развалится через несколько лет и придется начинать все снова. А если при сильном ветре оторвет  солнечные модули от не надежной самодельной конструкции и произойдет непоправимое- пострадают или погибнут люди из-за падения с крыши солнечных панелей? Очевидно этот способ опасный и неприемлемый.

Другой способ — это крепить солнечные модули на специальные дюралевые профили, предварительно закрепленные на кровле. Преимущества очевидны: конструкция позволяет надежно и быстро монтировать солнечные модули специальными  крепежными элементами, которые не нужно красить, которые не поржавеют и будут крепко удерживать в первоначальном положении на протяжении всего срока службы панелей. Конструкция из алюминия имеет легкий вес и не оказывает давления на покрытие кровли.

Именно такие  специальные профили и крепления необходимо заказывать в нашем интернет-магазине потому, что изготавливаются в России, продукция имеет сертификат качества, высокий уровень надежности, низкую цену.

Описание системы креплений солнечных панелей.

Монтажный профиль и крепежные элементы российского производства. Изготавливаются согласно ГОСТ 4784-97 для солнечных панелей различной модификации. Благодаря расширенному ассортименту разнотипных креплений и форм профилей  открывается возможность монтажа абсолютно любых каркасных солнечных модулей всех размеров и стандартов, в неограниченном количестве, на любых плоскостях под любым изменяемым углом. Более подробную информацию о конструктивных элементах, их назначении и ценовых предложениях можно узнать по телефонам:8(863) 296-31-91;+7(928)296-31-91

Крепление солнечных панелей на плоской крыше

Особенности систем крепления на плоской крыше

Крепление солнечных панелей на плоской крыше должно выполнять следующие задачи:
— надежно закреплять ФЭМ, предупреждая снос от мощного ветра;
— создавать оптимальный угол наклона, для максимальной производительности и эффективности солнечных панелей.

Солнечные панели крепятся на плоскую крышу стойкими к окислению материалами:
— нержавеющей и оцинкованной стали;
— анодированного алюминия.

В компании «KREPMETAL» продается крепление для солнечных панелей, с которыми фотоэлементы на плоской крыше будут надежно зафиксированы и прослужат долгие годы.

Достоинства крепежной системы для солнечных батарей на плоскую крышу:
— оптимальный угол наклона солнечных панелей обеспечивает максимальную эффективность СЭС;
— универсальны, поскольку подходят для крепления солнечных панелей разной конфигурации и мощности;
— износостойкие и долговечные;
— легкие и безопасные.

У нас вы можете купить крепежные системы для вертикального монтажа солнечных батарей на плоской крыше по конкурентной цене. Доставляем в любую точку Украины.

Горяче-оцинкованная система ULTRA для СЭС

Горяче-оцинкованная система ULTRA креплений солнечных батарей на плоскую крышу — это сертифицированное нанесение антикоррозийного покрытия методом горячего цинкования согласно ISO1461:2009.
Данное покрытие обеспечивает защиту от проявления коррозии для металлические изделий из стали более чем на 30 лет. Производится профилирование, а потом перфорация. Готовый профиль погружают в ванную с горячим цинком, отсюда и название — «горяче-оцинкованный».
В результате получается монолитная и сплошная обработка всей поверхности профиля горячим цинком — данный метод обработки гарантирует максимально защиту от воздействия внешней среды и долгий сроку эксплуатации системы крепления солнечных панелей на плоской крыше.

— Направляющий профиль — сталь 08пс., конструкционная углеродистая, горячее оцинкованное покрытие толщиной 50-70 мкм = 800-900 грамм цинка на 1 м.кв. металла;
— Прижимы крепления модулей — алюминий;
— Кронштейны — сталь горяче-оцинкованная;
— Метизы конструкции — сталь горяче-оцинкованная;
— Прокладки изоляционные — композитный алюминий;
— Метизы алюминиевых прижимов крепления модулей — сталь нержавеющая А2.

Холодно-оцинкованная система обработки креплений для СЭС на плоскую крышу

Холодно-оцинкованная система обработки креплений для солнечных панелей на плоскую крышу: производится из предварительно оцинкованного метала профилирование потом перфорация и в результате все отверстия и торцы профиля без покрытия цинка и соответственно подвергается коррозией.

— Направляющий профиль — Сталь 08пс +ZN275 цинковое покрытие 25 мкм = 275 грамм цинка на 1 м.кв. металла;
— Прижимы крепления модулей- алюминий;
— Кронштейны — Сталь оцинкованная;
— Метизы конструкции — Сталь оцинкованная;
— Прокладки изоляционные — Композитный алюминий;
— Метизы алюминиевых прижимов крепления модулей — Сталь нержавеющая А2.

Как крепить солнечные панели на крыше. Монтаж солнечных панелей на крыше без балласта.

Этап 1: крепление опорного профиля на плоскую крышу

В начале монтажа, в плоскую крышу устанавливаются винт-шурупы. Монтаж винт-шурупов определяется с учетом несущих элементов плоской крыши. Отверстие в кровле от винтшурупа уплотняется комплектной прокладкой, которая прижимается к поверхности плоской крыши гайкой. На резьбовой части винт-шурупа размещаются комплектная гайка, с целью дальнейшей установки на нее опорного профиля. После монтажа опорного профиля, он крепится к винту-шурупу второй комплектной гайкой.

Этап 2: монтаж опорных треугольников на плоскую крышу

На каждом из опорных профилей выполняется треугольный каркас, детали каркаса крепятся друг к другу с помощью винтов М10 под шестигранный ключ, винты устанавливаются в предусмотренные отверстия. Для жесткости конструкции, при установке винта устанавливается трубная проставка.

Этап 3: установка направляющего профиля

На опорные треугольник устанавливается два направляющих профиля под солнечные панели. Крепление профилей к треугольникам осуществляется винтами М10 в перфорацию.

Этап 4: монтаж солнечных батарей на крышу на направляющий профиль

Монтаж крайних солнечных панелей выполняется с помощью деталей краевого крепления. После установки солнечной панели в элементы краевого крепления, винты крепления затягиваются, фиксируя солнечную панель.



На какие типы крыши можно установить солнечные панели и почему металлическая кровля подходит для этих целей лучше всего

Крыши делают всех форм и покрывают разными материалами. Солнечные панели можно установить почти на любом типе крыше и почти с любым типом кровли. Но монтаж панелей на рубероидную кровельную плитку проходит достаточно легко, а их установка на кровельную черепицу может потребовать дополнительные крепления и займет больше времени. На битумную черепицу монтировать панели лучше всего, но еще проще, если крыша плоская (хотя на плоской крыше могут потребоваться опоры для монтажа панелей под углом).

Битумная кровля долговечна, универсальна и продается по доступной цене. Поэтому многие выбирают именно ее, а на нее здорово крепятся солнечные панели. Аналогичная ситуация обстоит с композитной черепицейМеталлические крыши (металлочерепица или лоскуты металла) являются весьма желательной платформой для солнечных панелей, хотя их монтаж на крыше из металла может потребовать время.  Металлические крыши долговечны и срок их эксплуатации почти совместим со сроком жизни панелей. Но учтите, что металлочерепица бывает разная, поэтому  выбирать ее стоит под существующие условия.



В целом, сейчас многие ставят панели одновременно с заменой кровли, чтобы снизить расходы и выбирают материалы кровли, которые не «умрут» и не повредятся раньше, чем панели. Ибо если кровля потребует даже малейшего ремонта, придется снимать панели, а это время и деньги.



Многие металлические крыши используются в программах строительства энергоэффективных домов. Они способны снизить нагрев и охлаждение дома, но их также считают хорошей площадкой для установки солнечных панелей. В дополнение к солнечным фотоэлектрическим панелям, в металлические крыши интегрируют водонагревательные панели и приложения для ветровых турбин.

Способ крепления панелей зависит от типа крыши. В целом, от материала кровли будет зависеть цена на монтаж (даже если вы осуществляете его своими руками). Но знайте, что солнечные панели не только обеспечат вас своей энергией, но и снизят износ крыши, связанный с погодой.



Не рекомендуется ставить панели на проблемной крыше, которая нуждается в ремонте. Если срок жизни крыши или кровли подходит к концу (крыша не ремонтировалась более 10 лет), то сначала стоит провести ремонт, а затем только устанавливать панели.



Солнечные панели могут быть установлены на любой крыше и в любой климатической зоне. Если вы беспокоитесь, что в климате, где снежно и холодно, солнечные панели бесполезны, то вы ошибаетесь. Даже зимой от энергии солнца можно получать чистую энергию. Хотя зимой солнечные панели нужно чистить от снега, они в состоянии приносить пользу, порой даже большую чем летом благодаря отражающей способности снега.



www.proektstroy.ru — Строительный Интернет портал



Поэтапная установка солнечных батарей на крышу, особенности выполнения работ

Строительство собственного дома предполагает не только возведение стен и кровли. Этот процесс состоит из множества различных этапов, причем одним из них является прокладка коммуникаций. И вот здесь владельцев загородной недвижимости очень часто поджидают всевозможные неприятные моменты. Очень часто – это элементарное отсутствие магистральных сетей.

Но даже если вам повезло и в поселке, где располагается ваш дом, они есть, то не всегда работа сетей соответствует требуемому уровню. В таком случае приходится искать альтернативные источники энергии и одним из самых экономичных вариантов может стать установка солнечных батарей, как называют в народе фотоэлектрические преобразователи.

Что же на самом деле представляет оборудование

Первые солнечные панели появились давно, но несмотря на это принцип действия их современных моделей остался прежним. Хотя некоторые конструктивные изменения они все же претерпели. Они коснулись материалов, из которых производятся эти устройства, благодаря чему удалось увеличить КПД батареи.

Смотрим видео, о данном виде оборудования:

Сам же принцип работы, заключающийся в том, что p-n переход преобразует свет в электричество не изменился. Причем чем больше площадь панели, тем больше энергии можно получить. Так основываясь на работе обычного транзистора ученые смогли создать современные фотоэлектрические преобразователи или солнечные панели.

Однако следует учитывать, что выходные параметры устройства зависит от количества света, падающего на пластины.

Конструктивные особенности фотоэлектрического преобразователя

Структура устройства представляет собой p-n переход с парой электродов. При этом их роль выполняют металлические листы.

КПД солнечной батареи на крыше дома находится в зависимости от технологии, выполнения p-n перехода. Наиболее распространенными считаются устройства на основе поликристалла кремния, так как отличаются самой низкой ценой.

Устройство панели

Кроме них производятся и монокристаллические светопреобразователи, отличающиеся черно-серым цветом. Однако солнечные все типы пластин имеют один недостаток – недостаточную гибкость.

Только батареи на крышу выполненные на основе аморфного кремния, толщина которых не превышает 1 мкм обладают определенной пластичностью, но они имеют один из самых низких КПД.

Но поскольку солнечные пластины способны вырабатывать электрический ток только днем, то отдельно они практически не применяются. Их используют только как системы, работающие на солнечных панелях на крыше. В их состав кроме пластин входит аккумулятор, который накапливает энергию днем и отдает заряд ночью.

Схема электроснабжения на 1.3 -3.9 квт

Чтобы получить необходимую мощность из солнечных батарей собирают панели. В них используется несколько таких элементов, соединенных последовательно или параллельно.

Для подачи энергии в сеть в комплексе с солнечными батареями используют:

  • Инвертор;
  • Аккумулятор.

Установка солнечной панели на крыше

Решив воспользоваться альтернативным источником энергии нужно взвесить все за и против выбранного варианта. Если предполагается использовать солнечные батареи, то нужно учесть, что их монтаж обойдется в приличную сумму. И если в среднем 1 кВт энергии стоит 3 доллара, то с учетом затрат на монтаж он может достигнуть 5 долларов.

Смотрим видео, проверяем панель перед монтажом:

Однако можно легко избежать столь больших затрат, если выполнить установку самостоятельно. Для этого необходимы хотя бы минимальные знания в этом вопросе. Чтобы установка солнечной батареи была выполнена по всем правилам стоит последовать советам профессионалов. А они рекомендуют:

  • Размещать солнечные панели с южной стороны крыши, вдали от высоких деревьев и зданий;
  • Угол наклона элементов должен соответствовать значению широты, но лучше выполнять крепление таким образом, чтобы в течение года положение батареи можно было изменять;
  • Чтобы защитить систему от снежных заносов стоит устанавливать ее вертикально;
  • Крепления выбирают таким образом, чтобы они выдерживали сильный ветер.

Этапы установки оборудования

Схема монтажа панелей

К выполнению монтажных работ можно приступать сразу после приобретения комплекта, так как все необходимое для этого поставляется вместе с панелями.

Обычно в комплектацию включены:

  • Крюки;
  • Крепления;
  • Профили из алюминия.

Сам процесс установки солнечных панелей заключается в следующем. На поверхности крыши при помощи крюков крепятся панели.

Специалисты рекомендуют, если установка солнечных батарей предполагается на плоскую крышу, то между ней и панелью должен оставаться небольшой зазор. Это необходимо для того, чтобы избежать потери производительности системы из-за нагрева фотоэлементов.

Монтаж солнечных батарей выполняется следующим образом. Вначале собирают каркас, используя для этого болты диаметром 6 и 8 мм. Затем он фиксируется при помощи металлических угольников, придающих конструкции прочность и нужный угол наклона.

Смотрим видео, этапы монтажа:

Панель подвешивается к крыше посредством специальных шпилек. Но чтобы она не лопнула необходимо в процессе выполнения монтажа солнечных батарей следить за поверхностью каркаса. В ней не должно быть перекосов.

Рекомендации специалиста

Поскольку энергия, вырабатываемая батареей не может применяться напрямую, то между ней и сетью устанавливают инвертор. Есть несколько вариантов его подключения:

  • Автономный;
  • Резервный;
  • С возможностью продажи излишков.

Первый способ монтажа используется в населенных пунктах, где нет электросетей. Для его реализации потребуются аккумуляторы большой мощности, которые будут накапливать энергию днем и отдавать ночью.

Резервный способ подключения подходит для объектов с централизованной сетью. В таком случае устанавливаемые солнечные батареи играют роль дополнительного источника питания, что позволяет снизить цену на электричество.

Последний вариант предполагает подключение к сети. При этом избыточная энергия, вырабатываемая панелями будет поступать для продажи.

Также профессионалы не рекомендуют устанавливать солнечные батареи на крышу темного цвета, так как на ней они будут чрезмерно нагреваться. Идеальным вариантом является монтаже на светлое покрытие способное отражать лучи. Именно такой, рассеянный свет лучше всего воспринимается панелями.

Если планируется монтаж нескольких батарей, то расстояние между рядами не должно быть меньше 1,7 от их высоты, иначе элементы будут затенять друг друга.

Подключение солнечных панелей

Выбирая место для монтажа необходимо учитывать освещенность поверхности, поэтому идеально располагать панели с южной стороны здания. Большое влияние на выработку энергии играет и угол наклона. Он может быть 15-90 градусов и выбирается в зависимости от географической широты расположения населенного пункта.

Не должны затенять панели и соседние конструкции, деревья, антенны. Потому что даже небольшой участок на которые не попадают солнечные лучи, способен значительно снизить выработку энергии.

Для максимальной эффективности при выполнении монтажа солнечных панелей на крыше стоит использовать автоматическое поворотное устройство. Несмотря на высокую стоимость оно пользуется спросом на рынке, так как позволяет следить за солнцем.

В процессе эксплуатации необходимо периодически очищать батареи от пыли и грязи, поскольку они также снижают производительность оборудования.

Заключение

В монтаже нет особых сложностей, и они могут быть установлены самостоятельно. Однако, прежде чем приступать к этому, нужно учесть определенные правила и особенности самого процесса. А кроме этого стоит учитывать, что такие системы не являются идеальными и имеют свои недостатки. Причем это не только значительная стоимость, но и недостаточная эффективность работы в холодное время года.

Системы креплений для солнечных батарей на крышу и землю

​Крепления для солнечных панелей

Среди важных моментов, обеспечивающих долговечность СЭС, особое внимание обращают на себя крепления для солнечных панелей — система, позволяющая обеспечивать правильное положение всех элементов. Конечно, оптимальный вариант такой системы должен подбираться именно под конкретные условия установки солнечной электростанции, ведь только так можно обеспечить полную надежность и долговечность независимо от внешних условий.

​Варианты крепления

В целом, подобные системы, используемые для установки солнечных батарей, можно разделить на две основные группы:

  • крышные

  • наземные

Монтаж солнечных панелей обычно выполняется там, где это более рентабельно, поэтому в первую очередь проверяют вариант на крыше, ведь это потребует наименьших финансовых вложений. К сожалению, даже не идеальных, а просто близких к требуемым параметрам, крыш не так уж и много, и их площадь в большинстве случаев будет заметно меньше той, что требуется для всего фотополя. Именно поэтому часто установка на земле рассматривается как единственный доступный вариант, или как обязательное дополнение к креплению солнечных панелей на крыше.



​Требования к креплению

Вполне понятно, что основным требованием является и будет именно обеспечение надежной фиксации модулей, но на этом останавливаться не стоит. Не менее важным, по сути, является и внешний вид, ведь СЭС строится на много лет и все это время она будет хорошо видна. К счастью, все наши предложения гарантируют приятную визуальную составляющую, поэтому этот вопрос заранее можно считать закрытым.

Учитывая ожидаемые сроки эксплуатации солнечной электростанции в 25-30 лет, сразу можно выделить такой важный аспект, как устойчивость к внешней среде, ведь дождь, снег, ветер, жара и морозы не оставляют ни одного шанса, если крепеж для солнечных панелей не будет заранее к ним приспособлен. В то же время, надежные варианты обеспечат полную целостность конструкций как сразу после установки, так и после десятков лет эксплуатации. При взвешенном подходе, старое крепление можно будет использовать и для новых фотоэлементов, когда старые потеряют слишком много мощности после десятков лет эксплуатации.

Умеренный вес также является обязательным требованием, но исключительно при условии гарантированного обеспечения устойчивости к основным нагрузкам — ветровым и снеговым. Для этого может использоваться алюминиевый профиль или прокат черного металла с наличием ребер жесткости, которые обеспечат нужную устойчивость крепления для солнечных батарей.

Наконец, есть еще один момент, касающийся только системы крепления на крыше — сохранение целостности кровли. Конечно, в большинстве случаев, за исключением балластной системы крепления, понадобятся небольшие отверстия в кровле под анкера или другие варианты фиксации. При этом крайне важно, чтобы подобные отверстия не приводили к разрушению окружающей материала. Именно поэтому крепления солнечных панелей на черепицу или шифер должны гарантированно защищать материал от внешних воздействий в точках монтажа.



​Особенности наземных систем

В наземных систем есть несколько вполне очевидных преимуществ:

  • Возможность совершенно точной ориентации по сторонам света и углом наклона. Вне зависимости от уже существующих сооружений, достаточно нетрудно разместить опорные конструкции так, как это нужно для максимальной генерации

  • Возможность использования систем с переменным углом наклона. В отличие от заметно недешевых трекеров, такие системы крепления дают возможность повышать генерацию за счет ручного изменения углу наклона установленных панелей в зависимости от времени года.

Система, обеспечивающая крепление солнечной панели на земле различается также по способу монтажа — кроме классического варианта крепления конструкций анкерами к бетону есть возможность использовать установки на геошурупах, что достаточно часто помогает существенно сэкономить время установки.



​Особенности крышных систем

Главное преимущество кровельного крепежа — крыша уже существует и требует совсем немного металлоконструкций, чтобы правильно закрепить солнечные батареи. Если крыша дома хотя бы примерно соответствует требованиям к установлению СЭС, её однозначно стоит использовать с этой целью!

В качестве основного материала может использоваться алюминиевый профиль, или оцинкованный профиль для солнечных панелей, полностью обеспечивает требования по нагрузкам и устойчивости к окружающей среде.

Сама конструкция такого крепления может заметно отличаться в зависимости от того, какие характеристики имеет соответствующий крышу. Так, на плоской крыше дополнительно придется обеспечить необходимый уровень угла наклона, что потребует несколько больших затрат. В то же время, установка на шиферную крышу или иной вариант наклонной кровли, вроде черепицы, дает возможность минимизировать стоимость крепления.



​Вопрос выбора

Итак, остается вопрос: какие выбрать крепления или может вообще сделать крепление для солнечных панелей своими руками? Последний вариант будет вполне возможным, однако, исключительно при условии достаточного опыта в строительной сфере, включая навыки расчетов сопротивления материалов и строительной механики. Для большинства же случаев лучше выбрать уже готовые системы, которые позволят надежно установить солнечные панели и потратить при этом минимум времени. С системами крепления, представленными на нашем сайте, ваша будущая солнечная электростанция сможет бесперебойно работать очень много лет!

Крепление солнечных панелей на крыше | Альтернативная Энергетика

При монтаже солнечной электростанции или установке одной панели выбор варианта установки является очень важным моментом. Подавляющее большинство владельцев частных домовладений предпочитают вариант установки на крыше своих зданий, на этом варианте мы и остановимся в данной статье.

Как только человек начинает процесс изучения возможности потенциальной установки Солнечной системы (электростанции), в числе первых вопросов, которыми он задаётся это – «Моя крыша подходит для установки солнечных батарей?» Солнечные батареи (панели) совместимы с большинством кровельных материалов, но некоторые из этих материалов лучше подходят для установки солнечной электростанции, чем другие.

Крыши зданий, как правило, делятся на два типа: наклонные и плоские.

Плоские кровли не отличаются большим разнообразием. Обычно это бетонная поверхность чистая или покрытая различными видами гидроизоляции: асфальт, рубероид, металлический профиль и пр. Массивы солнечных батарей легко могут быть установлены на плоской крыше, но так как такие крыши чаще всего встречаются на общественных зданиях, то мы рассмотри установку на таком типе крыш в другой статье.

Строительная индустрия, отвечая на запросы потребителей, создала большое количество кровельных материалов для наклонного типа крыш, отличающихся по составу (металлические, керамические, шиферные, мягкие каучуко-пластиковые, гибкие как рубероид и т.д.), по геометрии поверхности (волна, меандр, псевдочерепичная), по форме и размерам единичных элементов (листы, чешуйки, рулоны и пр.).

Соответственно, производители составных элементов для крепежа солнечных панелей на крыше старались охватить выпуском максимальное количество вариантов кровли и при помощи своей продукции сделать их доступными для установки как массивов солнечных модулей, так и одиночных солнечных панелей.

Для облегчения конструкции, почти все элементы крепежа солнечных панелей выполняются из алюминия. Надо сразу сказать, что грамотно спроектированная с соблюдением строительных норм кровля дома, где в расчетные снеговые нагрузки заложена норма 100кг/м2 (для Подмосковья) конечно спокойно выдержит добавку в размере 10-14 кг/м2 и при грамотном монтаже сохранит и целостность кровли и ее теплоизоляционные свойства.

Сразу скажем, что устанавливать солнечные панели на крышах покрытых недолговечным кровельным материалом категорически не рекомендуется. Поэтому, все крыши с покрытием типа рубероид и пр. для установки массива солнечных модулей не пригодны.

Направляющие, на которые происходит крепление фотоэлектрических панелей, унифицированы под несколько видов крепежных зажимов (Рис.1).

Рис.1

Зажимы существуют двух типов: концевые (Рис.2,3) служащие для крепления крайних фотоэлектрических панелей к направляющим, и центральные (Рис.4) служащие для крепления сразу двух солнечных панелей к направляющим, они отличаются только длинной ножки, зависящей от толщины рамки солнечной батареи.

Рис.2

Рис.3

Рис.4

Унифицированы так же стыковые соединители направляющих (Рис.5) и клеммы заземления системы (Рис.6), которые объединяют все элементы крепления панелей с алюминиевыми рамами фотоэлектрических панелей в одну цепь и заземления ее.

Рис.5

Рис.6

Основное разнообразие сосредоточено в элементах крепления направляющих к крыше. Тут можно выделить два варианта крепления: крепление, не нарушающее целостность кровли, и, крепления, протыкающие кровельный материал. Рассмотрим их подробнее на примере металлических крыш.

Металлические крыши, у которых соединение покровных элементов организовано в виде стыковых швов (фальцы) разнообразной формы относятся к кровлям, крепление к которым осуществляется без нарушения целостности кровли (Рис.7,8,9,10).

Рис.7

Рис.8

Рис.9

Рис.10

Металлические крыши, у которых геометрия листов соответствует волне, меандру или черепице относятся к кровлям, крепление к которым осуществляется с нарушением целостности листа (Рис.11,12).

Рис.11

Рис.12

Надо сразу сказать, что крепеж снабжен специальными уплотняющими прокладками, ликвидирующими саму возможность протечки.

Дома с металлическими крышами при хорошо организованной теплоизоляции кровли отличаются очень низким энергопотреблением, при высокой конструктивной прочности, что делает дома с металлическими крышами отличными кандидатами для установки массива солнечных панелей.

Черепичная кровля и покрытая испанской керамической плиткой кровля, тоже является хорошим местом для монтажа солнечных панелей. Стандартные проникающие крепления позволяют установить массивы солнечных панелей на крышах из черепицы без нарушения целостности кровельного материала. Черепица при этом может быть не только цементной и из других материалов (Рис.13 — 22)

Рис.13

Рис.14

Рис.15 — 16

Рис.17 — 18

Рис.19

Рис.20

Единственным недостатком черепичной крыши является ее большой вес, но на монтаж солнечных панелей это не влияет.

Покрытия из этилен-пропиленовый диентерполимеровый каучук (ЭПДМ) используется как на плоских крышах и наклонных. Геометрия наклонных крыш плоская. Монтажники солнечных систем работая на кровлях из EPDM используя систему креплений схожую с системой креплений для черепичной крыши, что означает, что они, как правило, не делают отверстия в крыше.

Покрытия из термоплатик полиолефина (ТПО) и поливинилхлорида ПВХ как и EPDM крыши, обычно плоской геометрии поверхности и используется схожая система креплений солнечной системы к кровле (Рис.21).

Рис.21

Существует несколько видов крыш, установка солнечных панелей на которых вызовет изрядные сложности.

Очень не любят монтажники солнечных панелей работать на крышах покрытых шифером (плоским или волнообразным). Хрупкость данного материала при монтаже создает очень большие сложности, а так как при креплении приходится сверлить в нем отверстия, то повреждение крыши по местам нарушения сплошности остается лишь вопросом времени (Рис.22).

Рис.22

Сейчас у определенной категории экологически озабоченных граждан стали входить в моду деревянные крыши. Этот тип крыши, если материал при установке требует сверления отверстий в нем для установки солнечных панелей не пригоден. Они требуют специализированных монтажных узлов и оборудования, потому что монтажники не могу выходить на крышу, не повреждая ее.

Все это означает, что установка по настойчивому желанию заказчика солнечных панелей на шифер и деревянные крыши возможна, но стоит существенно дороже.

Вид материала крыши вашего дома играет большую роль в пригодности вашего дома для установки на ней солнечной системы, но это не всегда решающий фактор. Есть еще несколько вопросов, на которые вам надо ответить, чтобы определить, является ли кровля вашего дома подходящей для установки солнечной системы.

Ориентация кровли вашего дома по сторонам света.

Солнечные панели являются наиболее эффективными при ориентации строго на южную сторону света (по крайней мере в северном полушарии).))) Простой способ узнать, как ориентирована ваша крыша и, достаточно ли это хорошо для установки солнечных панелей, необходимо посмотреть фото Вашего дома на картах Яndex или Google. Если вы зададите в настройках сетку координат, она скажет вам, в каком направлении ориентирована Ваша крыша. Если Вы не в состоянии ориентировать панели на истинный юг, а только на юго-восток и на юго-запад панели будут также работать и с помощью определенных приемах при монтаже и коммутации можно добиться нормальной эффективности системы. Если ориентация вашей крыши не самая лучшая, у вас еще есть возможность установки массива панелей на грунт или на другое здание, такое как беседка, сарай, мастерская, баня, гараж или навес для автомобиля.

Освещенность кровли в разное время дня и в разное время года.

Тень, попадающая на систему, влияет на производительность солнечных панелей. Поэтому вам потребуется перед установкой сделать некоторое количество наблюдений в разное время дня и в разное время года, чтобы оценить, попадает ли на вашу крышу (и как следствие на солнечную систему) тень и в зависимости от этого сделать выбор устанавливать систему или нет. Тень могут давать другие здания, свой собственный дымоход, или деревья вокруг вашего дома. Ваш установщик может помочь вам оценить влияние тени в вашей конкретной ситуации. Конечно вы не сможете удалить здания или трубу от вашего камина, но вы можете рассмотреть возможность удаления или обрезки деревьев создавая тем самым меньше тени.

Возраст крыши.

Массив солнечных батарей имеет срок жизни 25-40 лет, так что вам необходимо будет спрогнозировать развитие ситуации на столь длительный срок, чтобы убедиться, что ваша крыша находится в хорошем состоянии и не должна быть заменена в ближайшее время. Поэтому мы и не рекомендовали ранее не устанавливать системы на крыше покрытой рубероидом и другими недолговечными покрытиями.

Если вы определяетесь с установкой солнечной системы на стадии проектирования дома, то стоит задаться вопросом «Какой формы и размера будет ваша крыша?»

Это просто, при установке панелей на кровлю требуется на 1 кВт около 8-10 м2 поверхности крыши. Имейте в виду, что такие вещи, как мансардные окна, башенки, дымовые вентиляционные трубы и люки повлияет на количество свободного места. Поэтому чем больше свободной поверхности крыши ориентированной на юг будет в вашем распоряжении, тем лучше.

И последний вопрос имеющий серьезное значение при установке солнечной системы это «Какой угол наклона вашей крыши?» Влияние угла наклона панели к горизонту в разные времена года на эффективности работы солнечной электростанции мы рассматривали в предыдущей статье.

Вариант установки солнечной системы на плоской крыше мы рассмотрели ранее и эта крыша хороша тем, что на ней при монтаже можно задать любой угол наклона панелей к горизонту.

Если ваша крыша имеет уклон, оптимальный угол составляет от 30 до 40 градусов (в наших широтах до 45 градусов, севернее больше). Имейте в виду, что для самоочистки панелей при помощи дождя, они должны быть установлены под углом не менее чем 15 градусов к горизонту. Зимой максимальный угол увеличивается и может в нашей стране достигать 70 градусов (и это не всегда спасает от налипания мокрого снега). Все это надо учитывать при проектировании угла ската кровли Вашего дома.

В данной статье мы рассматриваем случай только частных домовладений, но там где владельцев дома несколько неизбежно возникнет вопрос: «Кто владеет вашей крышей?»

Что делать, если крыша вашего дома не пригодна для установки системы солнечных батарей? Не отчаиваться!

Есть другие варианты, если ваша крыша не подходит для установки системы солнечных батарей (панелей), в том числе:

  • Установка системы солнечных батарей на земле относящейся к Вашему приусадебному участку.
  • Строительство из солнечных панелей навеса для одновременного питания вашего дома и обеспечения тени для вашего автомобиля.
  • Строительство из солнечных панелей навеса на балконе одновременного питания вашего дома и обеспечения тени для Вас.
  • Если у Вас есть теплица для сельскохозяйственных экзерсисов, то организация ее кровли из прозрачных солнечных панелей даст и тень для выращиваемых культур знойным летом и электричество для Вашего дома.

Вариантов решения проблемы достаточно много, посоветуйтесь с профессионалами и Вам обязательно помогут!

Как солнечные панели крепятся к вашей крыше? Установка солнечной панели

Солнечные панели состоят из солнечной панели PV.

Фотоэлементы панели солнечных батарей или фотогальванические элементы способны улавливать солнечный свет и преобразовывать энергию в напряжение постоянного тока. Это энергия, которая хранится или используется в качестве электричества для вашего дома.

Крыши часто являются наиболее практичным местом для установки солнечных батарей. Они получают много прямых солнечных лучей, их обычно ничего не блокирует, и они крепкие.Когда панели прикреплены, гигантские болты удерживают их на месте. Это создает крепление для солнечной панели на крыше. Солнечная компания, которая устанавливает ваши панели, просверлит эти крепления в вашей крыше.

Давайте обсудим, как солнечные батареи монтируются на вашей крыше и что включает в себя процесс установки солнечных батарей.



Пошаговый процесс установки солнечных панелей

Шаг 1:

Первый шаг при установке крепления на крышу для солнечных батарей — выяснить, куда идут стойки.Стойки — это гигантские винты, которые удерживают солнечные панели на месте. Крепление сделано таким образом, чтобы быть прочным и выдерживать так называемую «усиленную силу» — усилие, которое может оторвать панели от крыши. Чтобы определить правильное размещение стоек, найдите стропила на своей крыше, используя план вашего дома или искатель гвоздей. Стойки должны располагаться на расстоянии не менее четырех футов друг от друга.

Шаг 2:

Следующий шаг — прикрутить шурупы к крыше. Аккуратно проделайте отверстия в стропилах с помощью дрели.

Шаг 3:

В-третьих, вставьте винты в отверстия и закрепите. Убедитесь, что верхняя и нижняя алюминиевые рейки прикреплены к стойкам с помощью болтов. Используйте ударную отвертку для максимальной герметичности. Затем винты следует загерметизировать. Это поддерживает тепловую оболочку вашего дома. Наилучший способ сделать это – термоизоляционная кровля. Он будет держать на вашей крыше плотный замок, не пропуская ни один из элементов внутрь. Термическая кровля – это правильное решение. Правильно установленные стойки не будут течь.

Шаг 4:

Четвертый этап установки солнечных панелей — измерение расстояния от рельсов. Поместите измерительную ленту по диагонали от верхней части одной рейки до нижней части рейки прямо напротив нее. Сделайте то же самое с другой стороны. Эти измерения должны быть точно равными. Если они есть, вы знаете, что рельсы параллельны. Если измерения не равны, то отрегулируйте соответственно.

Шаг 5:

После того, как вы убедитесь, что рельсы прямые, пришло время установить средний рельс.Средняя рейка должна быть выровнена с верхней и нижней рейками.

Шаг 6:

Шестой шаг обеспечивает питание ваших солнечных батарей. Это включает в себя размещение проводов в ваших панелях и прокладку их к вашим комплектам силовых инверторов, создавая ваши системы проводников. Затем вы установите комплекты инвертора мощности под каждой из ваших панелей. Затем установите на инверторы медный заземляющий провод 6-го калибра. На этом системы проводников заканчиваются. Эти проводные соединения должны быть подключены от одной солнечной батареи к другой.

Последний шаг:

Наконец, вы поместите панели поверх ранее установленных стоек. Штекерные соединения должны быть соединены, а удерживающие зажимы должны быть привинчены к направляющим, чтобы обеспечить надежность крепления панелей.

После того, как вы закончили предыдущий шаг, пришло время перейти к другим работам с электричеством. Протяните несколько проводов от ваших панелей и подключите их к электросчетчику. Провода также необходимо подключить к электрической панели.



Установка крепления для солнечных панелей на черепичной крыше

Укладка панелей на черепичную крышу аналогична укладке панелей на крышу с черепицей.

Чтобы прикрепить солнечные панели к черепичной крыше, сначала необходимо снять несколько черепиц. Затем к крыше будут прикреплены крюки для черепицы вместе с окладами. Они будут надежно удерживать панели. Затем плитки, которые были удалены, будут заменены.

Самый дорогой тип черепичной крыши для установки солнечных батарей — испанская крыша.Это связано с тем, что когда установщики выполняют свою работу, они неизбежно сломают некоторые плитки, наступив на них. Сломанные плитки нужно будет заменить. Монтажникам панелей может потребоваться больше времени, работая над испанской черепичной крышей, потому что они будут особенно осторожны, чтобы не сломать плитку. Они также будут заменять плитки, которые были сломаны в процессе установки. Если у вас черепичная крыша, убедитесь, что установщики подписали контракт, в котором указывается результат повреждения вашей черепицы.



Установка панелей на деревянную висячую крышу

Деревянная тряска — это стильный и декоративный способ построить крышу, но деревянные части часто хрупкие.При установке солнечных батарей необходимо соблюдать меры предосторожности. Несмотря на это, установка крепления для солнечной панели на самом деле довольно проста. Установщик панелей найдет их под слоем вальмовой крыши, чтобы закрепить панели.



Солнечные панели для металлических крыш со стоячим фальцем

Металлическая крыша с вертикальными швами отлично подходит для установки солнечных батарей. Нет никаких отверстий, которые нужно сверлить, так как монтажный зажим можно закрепить на стоячем фальце.Солнечная батарея прослужит долго на такой крыше. Металлические крыши со стоячим фальцем отлично подходят для солнечных батарей, потому что они обеспечивают место для циркуляции воздуха под массивом. Это делает панели более эффективными.



Другие способы крепления солнечных панелей

Системы для плоских крыш Системы с плоской крышей

аналогичны традиционным солнечным системам, только на плоской крыше. Их часто проще установить, так как нужно просверлить меньше отверстий.Системы с плоской крышей часто используются для больших магазинов и высоких офисных зданий.

Солнечные панели, устанавливаемые на земле

Если установка солнечных панелей на крыше невозможна, рассмотрите возможность установки их на земле. Если у вас есть открытое пространство, солнечные панели, установленные на земле, могут быть вашим лучшим вариантом. Преимущества установки солнечных панелей на земле заключаются в том, что они могут быть обращены в любом направлении и их проще устанавливать. Они не ограничены составом вашей крыши!

Преобразователи подкровельного пространства

Если у вас нет большой крыши или вы не можете установить панели на земле, лучшим вариантом могут стать преобразователи пространства на крыше.Преобразование пространства на крыше добавляет больше места на крыше, в результате чего чердак становится больше и больше места для солнечных батарей.

Портативные солнечные панели

Портативная солнечная батарея может подойти вам, если вы хотите взять свои панели в другое место, часто в походы или поездки на автофургоне. Портативная солнечная батарея идеально подходит для небольших потребностей в энергии. Если вы ищете портативные солнечные панели, возможно, стоит инвестировать в некоторые блоки питания для солнечных зарядных устройств. Ваши портативные солнечные панели будут посылать энергию для хранения в блоках питания солнечных зарядных устройств.

Питание ваших панелей

Еще один вариант для рассмотрения — солнечный генератор своими руками. Создание солнечного генератора своими руками сэкономит вам деньги, и это может быть забавным проектом.

Солнечные батареи SunPower

Если вы ищете первоклассные солнечные элементы для своего проекта солнечной панели, вам нужны солнечные элементы SunPower. Эти элементы имеют прочную медную основу, чистый кремний и уникальную поверхность. Эти черты объединяются, чтобы собрать больше энергии, чем средняя панель.Со временем солнечные элементы SunPower производят на 60% больше энергии, чем обычные панели, в течение 25 лет.

Комплекты солнечных панелей Комплекты солнечных панелей

— отличный вариант, если вы хотите, чтобы все ваше оборудование и расходные материалы были доступны для покупки вместе. Комплекты солнечных батарей делают вещи очень простыми. Все, что вам нужно сделать, это установить их!

Кровля с солнечными панелями: обзор и варианты

Время чтения: 4 минуты

Система с солнечными панелями прослужит вам от 30 до 35 лет.За это время ваши солнечные панели позволят значительно сэкономить на счетах за электроэнергию.

Поскольку солнечные панели имеют такой долгий срок службы, у многих домовладельцев возникают вопросы о том, как это повлияет на их крышу. Как поведет себя крыша со временем? Что делать, если вам нужно снять и переустановить солнечные панели для замены крыши? Ваша крыша должна быть подготовлена ​​определенным образом для установки солнечных батарей?

Следует ли вам подумать о замене крыши перед переходом на солнечную энергию?

Прежде чем устанавливать солнечные панели, рассмотрите возможность оценки вашей крыши, чтобы убедиться, что она выдержит установку, особенно если срок службы крыши подходит к концу.Если ваша крыша нуждается в замене через пять-десять лет, рекомендуется вызвать эксперта для оценки.

Большинство солнечных компаний не предлагают услуги по кровельным работам, хотя есть и исключения. В любом случае, повторная кровля обычно выполняется вместе с солнечной установкой, и у вашего подрядчика по солнечной энергии, вероятно, есть хорошие рекомендации для кровельщиков в вашем районе, с которыми можно связаться.

Если установлено, что ваша крыша должна быть заменена перед переходом на солнечную энергию, это разумный шаг. Солнечные панели более долговечны, чем большинство кровельных материалов.В результате, когда вы сочетаете солнечную энергию с заменой крыши, панели фактически продлевают срок службы той части крыши, которую они покрывают.

Другим преимуществом совместного использования солнечных батарей и замены крыши является то, что при установке на новую крышу маловероятно, что вам потребуется менять крышу в течение всего срока службы системы. Это может помочь вам сэкономить деньги в долгосрочной перспективе, потому что вы сможете избежать затрат, связанных с демонтажем и повторной установкой солнечных панелей на крыше.

Сколько стоит демонтаж солнечной панели, если вам нужно заменить крышу?

Если вы столкнулись с проблемой кровли и вам необходимо заменить крышу после установки, потребуются затраты на оплату труда, связанные со снятием панелей с крыши и установкой их обратно.

К сожалению, трудно дать конкретную информацию о затратах, связанных с этой работой, так как они могут сильно различаться. У монтажников будут разные расценки за свою работу, и стоимость также может варьироваться в зависимости от размера системы, количества панелей, которые нужно будет снять, и нужно ли вам место для хранения оборудования.

Если для замены крыши также необходимо снять монтажное оборудование, это увеличит стоимость. В среднем установка в жилых помещениях стоит от 1500 до 6000 долларов за демонтаж и повторную установку.(Сюда не входят расходы, необходимые для замены вашей фактической крыши.)

Для этого типа работ обычно возвращаются к вашему первоначальному установщику солнечных батарей для работы — они будут хорошо знакомы со всеми тонкостями вашего установка конкретной системы. В любом случае, если вы предпочитаете не использовать этот установщик, есть много компаний, занимающихся солнечными батареями, которые предоставляют услуги по эксплуатации и техническому обслуживанию установок, которые не являются их собственными.

Если вас беспокоит замена кровли после установки, всегда полезно спросить своего потенциального установщика, как часто они выполняют этот тип работ, и типичные затраты, связанные с этим.Некоторые компании фактически указывают цену за это в вашем первоначальном контракте, и никогда не помешает запросить это у вашей компании до установки.

Имейте в виду, что, хотя проблемы с кровлей, вызванные установкой, встречаются редко, многие компании, занимающиеся установкой солнечных батарей, также имеют гарантию на вашу крышу, на которой расположены панели. Многие компании делают это, потому что существующие гарантии на кровлю обычно становятся недействительными, если вы устанавливаете солнечную энергию, по крайней мере, для той части крыши, где установлена ​​ваша система.

Типичный срок гарантии этого типа составляет 10 лет, но может варьироваться в зависимости от компании. Перед тем, как подписать контракт, уточните у монтажной компании, дают ли они гарантию на крышу и срок действия этой гарантии.

Если я все равно планирую заменить крышу, должен ли я купить солнечную черепицу?

Солнечная черепица или построение интегрированных фотогальваники (BIPV), подобные технологиям, предлагаемым Certainteed или Tesla, безусловно, более привлекательны, если вам нужно перекрыть крышу.Поскольку солнечная черепица или черепица заменят сам кровельный материал, вам не нужно будет тратить деньги на то и другое, и вы все равно сможете сэкономить на электроэнергии.

При этом солнечная черепица не всегда лучший вариант. Относительно мало подрядчиков предлагают их в качестве опции, и они имеют высокую цену, особенно по сравнению со стандартными солнечными батареями на крыше. Мало того, что технология более дорогая, солнечная черепица в прошлом была менее эффективной, чем традиционные панели, а это означает, что вам нужна гораздо большая площадь, чтобы вырабатывать такое же количество электроэнергии.

Если вы собираетесь заменить крышу перед установкой, солнечная черепица станет немного более конкурентоспособной по цене, но она по-прежнему будет стоить дороже, чем установка традиционной крыши и солнечных панелей сверху. этого.

Стоит ли использовать солнечную энергию, если мне нужно перекрыть крышу?

Среднестатистическая солнечная установка сэкономит домовладельцам десятки тысяч долларов в течение всего срока службы. Хотя затраты на замену кровли могут быть высокими, экономия на солнечной энергии должна компенсировать это в долгосрочной перспективе, и нет лучшего времени, чтобы оценить солнечную энергию, если вы все равно планировали новую кровлю (эти панели любят новые крыши!).

Если на горизонте есть потенциальная солнечная установка, воспользуйтесь нашим Калькулятором солнечной энергии, чтобы оценить потенциальные затраты и экономию, или воспользуйтесь рынком солнечной энергии EnergySage, чтобы получить конкурентоспособные расценки на солнечную установку от местных и авторитетных установочных компаний, специфичных для вашего дома. . Если ваша крыша находится на более старом конце, вы можете отметить это в своем аккаунте. Установщики EnergySage могут посоветовать потенциальных кровельщиков, с которыми можно связаться, а иногда даже выполнить работу самостоятельно.


Установка домашних солнечных панелей за 5 шагов

Время чтения: 8 минут

Последнее обновление: 09.03.2022

Более миллиона домов в США уже используют солнечную энергию.S., и многие другие домовладельцы рассматривают возможность установки солнечных фотоэлектрических систем. Если вы находитесь на рынке экологически чистой энергетической системы, такой как солнечная, вы, вероятно, хотите знать, что на самом деле происходит во время установки солнечной панели или даже как установить солнечные панели самостоятельно. Есть пять основных шагов, которые должны произойти между подписанием контракта и тем, что ваш дом будет питаться от солнечной энергии. Большая часть этого остается за кадром. Чтобы показать вам, чего вы можете ожидать, мы составили простое руководство из пяти шагов для типичного процесса установки солнечных батарей.


Основные выводы


  • Пять основных этапов установки системы солнечных батарей включают в себя: посещение инженерной площадки, получение разрешений и документации, заказ оборудования, установку солнечных панелей, утверждение и подключение.
  • Ваша установка будет следовать этим пяти основным шагам, независимо от того, решите ли вы финансировать свою систему за счет аренды, кредита или покупки за наличные.
  • Фактическая установка системы обычно занимает от одного до трех дней.
  • Покупателям солнечной энергии следует использовать EnergySage Marketplace, чтобы сравнить предложения нашей сети предварительно проверенных установщиков.

Установка солнечных панелей: пять основных этапов

Установка солнечных панелей состоит из пяти основных этапов, которым обычно следует выбранная вами солнечная компания: выезд на объект, оформление разрешений и документации, заказ необходимого оборудования, установка солнечных панелей и наконец, утверждение и взаимосвязь.

  1. Выезд на инженерную площадку
  2. Разрешения и документация
  3. Заказ оборудования
  4. Установка солнечных батарей
  5. Разрешение и подключение

Прежде чем начать, попробуйте энергоаудит дома

Убедитесь, что ваш дом — это хорошая идея энергоэффективны независимо от того, интересуетесь ли вы солнечной энергией или просто экономите деньги на счетах за электроэнергию.Энергоаудит дома выявит проблемы, которые делают ваш дом менее эффективным. Устранив эти проблемные области, вы сможете снизить потребление энергии и сделать свой дом более энергоэффективным. Может потребоваться переход на энергосберегающее освещение и бытовую технику, а также утепление дома.

Всегда полезно начинать с общего обзора при изучении работы солнечных батарей, независимо от типа установки. Начните с просмотра замедленного видео EnergySage «Установка солнечных батарей менее чем за минуту» (ознакомьтесь с ним ниже), в котором показано, как один из предварительно проверенных установщиков солнечных батарей EnergySage собирает 6.Солнечная энергетическая система мощностью 7 киловатт (кВт) в доме в Ньютоне, штат Массачусетс. Счастливые домовладельцы теперь ежегодно экономят 2250 долларов на счетах за электроэнергию благодаря своим новым солнечным батареям и окупятся благодаря своим инвестициям всего через пять лет.

Как установить солнечные панели (шаг за шагом)

Установка солнечных панелей не происходит за одну ночь — есть процесс, который должен произойти, прежде чем ваш дом начнет использовать солнечную энергию и, возможно, вносить свой вклад в электрическую сеть.В целом, со дня, когда вы подписываете контракт с вашей солнечной компанией, обычно проходит от одного до трех месяцев, прежде чем ваши солнечные панели будут подключены к сети и будут производить энергию для вашего дома. Мы описали пятиэтапный процесс установки солнечной панели ниже:

1. Посещение инженерной площадки: первый шаг к установке вашей солнечной системы

или соглашение о покупке электроэнергии), инженер приедет к вам, чтобы оценить электрическое состояние вашего дома и убедиться, что все совместимо с вашей новой фотоэлектрической системой.Этот инженер, как правило, будет работать непосредственно на вашего установщика, но также может быть независимым поставщиком, нанятым вашей солнечной компанией. Вы можете ожидать, что посещение инженерной площадки произойдет вскоре после подписания контракта с вашим установщиком.

Во время визита инженер оценит состояние вашей крыши, чтобы убедиться в ее прочности. Они также посмотрят на ваш электрический щит — серый ящик в вашем подвале — чтобы узнать, нужно ли вам его обновить. Если вы слышите от установщика, что им необходимо обновить электрическую панель, это означает, что вашим новым солнечным панелям потребуется больше тока, а амперная емкость вашей электрической коробки должна быть увеличена.

Существует вероятность того, что если ваша система слишком старая, ее потребуется заменить или обновить.

Следует отметить, что этот визит инженера отличается от общего посещения объекта, когда установщик оценивает вашу недвижимость, чтобы учесть размер системы, тип крыши, угол наклона крыши, затенение и т. д. перед подписанием любого контракта. Кроме того, хотя инженер, как правило, приходит, в некоторых случаях установщик может сфотографировать имущество и провести собственные измерения крыши, и инженер не будет возражать против подписания, не посещая его или ее.

2. Разрешения и документы: логистические документы, необходимые для установки вашей солнечной панели

Как и любое важное финансовое решение, установка солнечных панелей требует большого количества документов. К счастью, большую часть этой бумажной работы выполняет установщик – в любом случае всегда полезно знать, что происходит за кулисами вашей солнечной установки. Одной из основных вещей, на которые вы будете подавать заявки, будут государственные и федеральные стимулы для солнечной энергетики, такие как федеральный ITC, местные программы по солнечной энергии, инициативы по финансированию экологически чистой энергии, такие как PACE, правительственные скидки и сертификаты солнечной возобновляемой энергии (SREC).

Помимо подачи заявки на поощрение, вам нужно будет заполнить другие документы, такие как разрешения на строительство, в процессе установки солнечных панелей. Эти разрешения относятся к месту вашего проживания. Например, в некоторых штатах требуется, чтобы на крыше было три фута свободного пространства вокруг солнечных батарей, в то время как в других регионах США разрешается устанавливать панели по всей поверхности вашей крыши. Ваш установщик будет знать ограничения и требования штатов, в которых они работают, и может помочь вам выяснить, какие разрешения вам нужны — во многих случаях установщик заполнит эти документы за вас.

Временные рамки для этого шага в основном зависят от того, сколько времени потребуется вашему установщику, чтобы все завершить и отправить. Если вы хотите, чтобы ваша панельная система была запущена немедленно, просто обязательно свяжитесь с вашим установщиком, чтобы проверить, как продвигаются ваши документы.

3. Заказ оборудования: выбор панелей и инверторов и планирование установки

Теперь, когда у вас есть необходимые документы, ваш установщик будет готов разместить заказ на оборудование через своего основного дистрибьютора.К этому моменту вы уже определились с оборудованием, которое будет включать ваша система, — это решение принимается до подписания контракта, в котором указаны общие затраты.

Однако, если вы ищете совет по выбору оборудования, вам необходимо учитывать следующие моменты. Двумя основными компонентами, которые вам необходимо оценить для вашей системы экологически чистой энергии, являются солнечные панели и инверторы. Ваш установщик, скорее всего, порекомендует конкретную марку для каждого из них и дополнительно предложит несколько альтернатив.Долговечность, эффективность и эстетика – основные факторы, которые большинство домовладельцев будут использовать для сравнения различных брендов (помимо цены).

Чтобы быть уверенным, что вы выбрали правильное оборудование для своей системы, потратьте некоторое время на изучение микроинверторов, стринговых инверторов и оптимизаторов мощности и посмотрите на солнечные панели с лучшими оценками на рынке. Оценка вариантов оборудования может помочь вам почувствовать себя готовым к этапу заказа и доставки в процессе установки.

После завершения процесса заказа оборудования ваше имущество будет добавлено в очередь вашего установщика.Ваше оборудование (панели и инверторы), скорее всего, прибудет в день установки, что может произойти, когда ваши документы будут одобрены (обычно в течение одного-двух месяцев). Время до установки также зависит от того, сколько проектов у вашего установщика в очереди. Если возможно, постарайтесь завершить установку солнечных батарей зимой, когда солнечные компании не так загружены.

4. Солнечная установка: важный день

Фактическая установка — это волнующий день для каждого домовладельца, который хочет полагаться на возобновляемые источники энергии, а не на коммунальные услуги.До фактического дня установки есть несколько отдельных шагов:

  1. Ваш установщик солнечных батарей начнет с подготовки вашей крыши и проверки  , чтобы черепица или черепица были правильно прикреплены.
  2. Затем они прокладывают электропроводку, которая соединит ваш электрический щит и общую систему электропитания.
  3. После того, как электропроводка будет завершена, они установят стеллажи для поддержки ваших панелей (это единственное оборудование, которое фактически будет прикреплено к вашей крыше).
  4. После того, как стеллаж выровнен и надежно закреплен, панели размещаются на стеллаже.
  5. Наконец, ваши инверторы подключены к панелям для преобразования энергии постоянного тока (DC) в энергию переменного тока (AC), используемую в домах и в электросети.

Срок установки будет варьироваться от одного до трех дней, полностью в зависимости от размера устанавливаемой системы. Еще одним фактором, который может увеличить время процесса установки, является установка измерителя мощности для сетевого измерения.Если вашему установщику нужно добавить измеритель мощности, это добавит несколько часов к вашей установке солнечной панели.

Важно отметить, что ряд авторитетных компаний, занимающихся солнечными батареями, проходят эти шаги без проблем, но менее авторитетные установщики могут предоставить некачественное обслуживание и пропустить важные этапы установки. Вот почему мы тщательно проверяем наших партнеров; Следующий и последний этап установки солнечной панели включает в себя проверку и окончательное утверждение, которые могут показать, срезал ли ваш установщик углы.

5. Утверждение и подключение

Последний шаг перехода на солнечную энергию — это, так сказать, «щелкнуть выключателем» и официально начать вырабатывать электроэнергию на вашей крыше. Прежде чем вы сможете подключить свои солнечные панели к электрической сети, представитель вашего городского правительства должен будет осмотреть систему и дать разрешение. Во время этой проверки представитель, по сути, дважды проверяет работу вашего установщика. Он или она проверит, что электрическая проводка была выполнена правильно, монтаж был надежно и надежно закреплен, а установка в целом соответствует стандартным нормам по электромонтажу и монтажу крыши.

После этой местной проверки вы будете готовы к официальному подключению к сети. Представитель вашей коммунальной компании приедет, чтобы провести собственную окончательную оценку системы солнечных батарей. Если нет явных проблем, ваши панели будут запущены в тот момент, когда они «дадут добро» и подключат вашу систему к сети. Вы можете ожидать от двух недель до месяца, пока не будет получено одобрение города и коммунального предприятия, а межсоединение будет запущено.

Часто задаваемые вопросы об установке солнечных панелей

Чтобы лучше понять процесс установки и способы установки солнечных панелей, ознакомьтесь с некоторыми из наших ответов на наиболее часто задаваемые вопросы домовладельцев:

Могу ли я установить солнечные панели самостоятельно?

Да, технически вы можете самостоятельно установить солнечную панель своими руками.Однако, когда дело доходит до установки дорогостоящей электрической системы на вашем участке, мы рекомендуем полагаться на профессионалов, которые помогут заполнить разрешения, оформить важные документы и решить потенциально опасные проблемы с электричеством, которые могут возникнуть. Прочтите нашу статью, чтобы узнать больше о плюсах и минусах солнечных батарей своими руками.

Сколько времени занимает установка солнечных батарей?

В среднем требуется от одного до трех месяцев , прежде чем ваши солнечные панели будут подключены к сети и будут производить энергию для вашего дома.

Что нужно знать перед установкой солнечных батарей?

Прежде всего, важно понимать, что нет двух одинаковых солнечных установок. Хотя вы, безусловно, можете сделать беглый обзор вашей собственной электрической системы и крыши, в конечном итоге ее должны оценить профессионалы, чтобы найти лучшую установку солнечной энергии. Знание этого, а также того, что в определенных областях и ситуациях требуется различное оборудование, может помочь вам принимать обоснованные решения о ваших услугах и потребностях в солнечной энергии.

Установите солнечные батареи прямо сейчас и начните экономить деньги

Зачем устанавливать солнечные батареи в своем доме в течение одного-трех месяцев? В настоящее время средний покупатель солнечной энергии на EnergySage компенсирует примерно 95% своего потребления электроэнергии за счет использования солнечной энергии и окупает свою солнечную энергетическую систему менее чем за 8 лет.  Узнайте, сколько вы можете сэкономить, воспользовавшись нашим Калькулятором солнечной энергии, чтобы получить индивидуальную мгновенную оценку на основе предложений в вашем регионе. Если вы готовы начать сравнивать предложения от предварительно проверенных установщиков в вашем регионе, вы можете зарегистрировать свою собственность на торговой площадке EnergySage Solar Marketplace.

основное солнечное содержание


Солнечные панели портят вашу крышу? | Риски солнечных панелей

Многие домовладельцы хотят перейти на солнечную энергию, но задаются вопросом: «Разрушают ли солнечные панели вашу крышу?» Установка солнечных батарей в последние годы набирает обороты. Продажи находятся на рекордно высоком уровне, поскольку все больше и больше домовладельцев ищут способы сократить свои расходы на коммунальные услуги, а также перейти на экологичность. Примерно в 2 миллионах домов в Соединенных Штатах установлены солнечные батареи той или иной мощности.Скорее всего, если у вас не установлены солнечные панели, то вы знаете кого-то, у кого они есть. Быстрый рост солнечной энергетики в последние годы полностью изменил подход к потреблению энергии. Поскольку к 2021 году в отрасли будет установлено 3 миллиона установок, можно с уверенностью сказать, что солнечные панели будут устанавливаться на крыше рядом с вами… может быть, даже на вашей.

С ростом популярности солнечных батарей у домовладельцев возникает неизбежный вопрос: «Могут ли солнечные панели испортить вашу крышу?» Эти вопросы обычно касаются повреждения отверстий от гвоздей, того, как это связано с утечками воды и, в конечном счете, приведет ли это к аннулированию гарантии на крышу.

В этой статье мы попытаемся ответить на эти вопросы, а также рассмотрим традиционный метод установки солнечных панелей в сравнении с неинвазивными методами Solar Stack.

Вредны ли солнечные батареи для вашей крыши?

Солнечные панели сами по себе не вредны для вашей крыши. Вероятность того, что солнечные панели повредят вашу крышу, связана с методом установки. Традиционная установка солнечных панелей включает в себя крепление панелей к крыше с помощью гвоздей, болтов и ремней.Эти гвозди и болты обычно забиваются прямо через кровлю на чердак или потолок. Неудивительно, что отверстия в крыше со временем могут привести к протечкам. При наличии неожиданной влаги возможность повреждения водой и роста плесени становится вполне реальной. При этом повреждение черепицы и черепицы от сверления или ударов молотком во время установки солнечных панелей практически гарантировано.

Во избежание повреждения крыши и возможного аннулирования гарантии рекомендуется использовать неразрушающий метод установки, такой как Solar Stack.Уникальная и инновационная система постаментов Solar Stack позволяет крепить солнечные панели к крышам с помощью клея, одобренного строительными нормами округа Майами-Дейд.

Solar Stack устраняет потенциально опасные проникновения через крышу и позволяет сохранить гарантию на крышу и саму крышу. Solar Stack значительно упрощает процесс установки, поскольку нет необходимости в анкерных точках, проходах через крышу или поиске точек соединения конструкций. Обтекаемый дизайн Solar Stack также вдвое сокращает трудозатраты и время установки, позволяя избежать дорогостоящих и опасных осложнений, связанных с доступом к чердачным помещениям и изменением точек соединения конструкций.

Солнечные панели и защита крыши

Помимо очевидной цели использования солнечной энергии для производства возобновляемой электроэнергии, солнечные панели также служат для защиты вашей крыши. Солнечные панели образуют защитный барьер между вашей крышей и внешними элементами. Солнечные батареи на крыше помогут защитить ее от гнева матери-природы. Уличные элементы, такие как ветер, дождь, снег и случайное падающее дерево, не могут напрямую попасть на крышу и нанести ущерб.

Солнечные панели также поглощают прямые солнечные лучи, которые в противном случае падали бы прямо на вашу крышу. Зазор между панелями и вашей крышей образует воздушный карман, который также оказывает охлаждающее действие на вашу крышу. Одно исследование показывает, что установка солнечных панелей может снизить внутреннюю температуру дома на 5 градусов по Фаренгейту.

Solar Stack устраняет необходимость ползать в горячие или холодные чердачные помещения для установки солнечных батарей. А поскольку сверления не требуется, вы можете быть абсолютно уверены, что протечки крыши не возникнут в результате установки солнечных батарей.Solar Stack прошел строгие испытания в аккредитованных учреждениях и получил самые строгие сертификаты штата Флорида для использования в зонах ураганов с высокой скоростью, что гарантирует его долговечность.

Учитывая эту информацию, солнечные панели, установленные с помощью Solar Stack, действительно могут защитить вашу крышу от ряда потенциальных повреждений, вызванных стихией. Кроме того, если ваш дом расположен в районе, известном своими суровыми погодными условиями, вы можете быть уверены, что ваши солнечные панели выдержат любой шторм, который им грозит.

Аннулирует ли установка солнечных панелей гарантию на крышу?

Помимо вашего фундамента, ваша крыша является одной из самых важных частей вашего дома и одной из самых дорогих в обслуживании, ремонте и/или замене. По этой причине многие домовладельцы вкладывают деньги в гарантию на крышу, чтобы убедиться, что буквально «крыша над их головой» покрыта. По этой причине большинство домовладельцев обеспокоены установкой солнечных батарей на своих крышах и просверливанием десятков отверстий в крышах.Мысль о дырах в крыше от установки солнечных батарей пугает большинство домовладельцев. Это особенно верно, когда речь идет о вопросе «аннулирует ли установка солнечных панелей гарантию на мою крышу?»

Какие гарантии на крышу? Гарантия на вашу крышу обычно делится на две части. Часть первая — это гарантия установщика, которая распространяется на качество установки. Гарантия установщика варьируется, но в среднем по отрасли составляет 10 лет. Вторая часть – это гарантия на материалы, предоставляемая производителем кровельного материала.Гарантия на материал может сильно различаться в зависимости от типа материала и может составлять от 25 до 50 лет.

На дефекты кровли, вызванные неправильной установкой, распространяется гарантия установщика. Дефекты кровельного изделия покрываются производителем, но только в том случае, если изделие было установлено и обслуживалось в соответствии с инструкциями производителя

.

Большинство кровельщиков согласятся с тем, что не следует устанавливать солнечные панели на крышу, срок службы которой составляет 10 или менее лет.Лучшее время для установки солнечных батарей — это когда вы получаете новую крышу. Но не аннулирует ли установка солнечных панелей, которая часто требует крепления болтами прямо через кровельный материал к настилу, вашу новую крышу? Ответ во многом зависит от используемого вами метода монтажа. Традиционные кровельщики механически прикрепляют панели к наклонным крышам с помощью болтов, гвоздей и шурупов, которые проникают в вашу конструкцию, или с помощью балластных стоек, которые используют утяжелители для удержания панелей на месте на плоских крышах. Оба эти метода могут со временем повредить вашу крышу и привести к дорогостоящему ремонту и возможным проблемам с гарантией.

Компания

Solar Stack разработала революционную систему «Не ставьте в стойку, а складывайте», которая позволяет устанавливать солнечные панели на крыше, не повреждая крышу. В нашем революционном методе установки используется одобренный кодом клей, наносимый распылением, который прикрепляет стойку к крыше, не повреждая ее. Стойки Solar Stack не требуют сверления или крепления болтами и обеспечивают безопасный способ установки солнечных панелей, сохраняя при этом вашу гарантию и исключая любую возможность утечек. Продолжайте читать, чтобы точно узнать, как солнечные панели могут разрушить вашу крышу.

Как солнечные панели могут разрушить вашу крышу?

При неправильной установке солнечные панели могут повредить крышу. Но, если все сделано правильно, солнечные панели могут защитить вашу крышу и повысить стоимость вашего дома. Согласно недавнему отчету CNBC, в связи с тем, что в настоящее время все больше людей хотят стать экологичными, добавление солнечной системы к вашему дому может повысить оценку вашего дома примерно на 9 274 доллара.

Вывод из этой статьи должен заключаться в том, что установка солнечной системы на крыше, если все сделано правильно, не только поможет снизить затраты на электроэнергию, но и обеспечит защиту вашей крыши и повысит стоимость вашего дома.

Установка вашей солнечной системы с системой Solar Stack «Не устанавливайте, ставьте штабелируйте» не повредит вашу крышу и не аннулирует гарантию на вашу крышу. Фактически, метод монтажа Solar Stack может продлить срок службы вашей крыши, защитив ее от экстремальных температур и солнечных лучей.

Хотите установить солнечные панели, не повредив крышу? Свяжитесь с профессионалами в Solar Stack сегодня!

Теперь, когда вы знаете, как правильно установить солнечные панели, убедитесь, что ваши новые солнечные панели закреплены с помощью системы крепления солнечных панелей Solar Stack! Solar Stack — это запатентованный и единственный в своем роде продукт в солнечной промышленности.Мы гарантируем, что ваша установка солнечной панели подойдет без каких-либо проблем или повреждений. Но самое главное, мы следим за тем, чтобы кровля не была повреждена, а это значит, что нет никаких проникновений. Мы более чем уверены, что выбрав нас, вы останетесь довольны результатом. По любым вопросам вы можете позвонить нам по телефону 877-SLR-Stack или посетить нашу контактную страницу.

Лучшие способы установки солнечных панелей на крыше автофургона

Добавление солнечной энергии и аккумуляторной системы к вашему автофургону может стать одной из лучших инвестиций, которые вы когда-либо делали.Это может значительно улучшить вашу устойчивость и комфорт в автономном режиме. Но есть одна проблема, которая часто ставит в тупик новообращенных в солнечную энергетику: в чем секрет установки солнечных панелей на крыше дома на колесах?

Здесь нет никакой тайны, только некоторые принципы здравого смысла и основные приемы сборки. Давайте прольем свет на этот иногда сбивающий с толку вопрос!

Какие виды солнечных панелей можно установить на крыше автодома?

Монтаж солнечных панелей на крыше дома на колесах — относительно простой процесс.Вы можете сделать это практически с любой панелью, большой или маленькой, жесткой или гибкой. Не думайте, что вам нужна специальная мобильная солнечная панель, бытовые панели дешевы и тоже хорошо работают, просто они намного больше и могут не подойти. Конечно, вы должны соответствующим образом закрепить любой выбранный вами тип, и методы для этого будут различаться в зависимости от ваших конкретных панелей.

Первая солнечная система, которую мы построили, состояла из обычных старых жилых солнечных панелей. Это была недорогая система, но панели тяжелые.

Перед тем, как пытаться установить что-либо, мы рекомендуем вам знать, сколько солнечной энергии вы будете устанавливать.Чтобы понять это, прочитайте нашу подробную статью о том, сколько солнечной энергии вам нужно для вашего дома на колесах.

Можно ли установить солнечные панели на крыше любого автодома?

Да! Независимо от того, какой тип автодома, фургона, прицепа, пятого колеса или другого оборудования у вас есть, вы можете собрать мобильные солнечные панели. Однако точный характер ваших панелей и системы крепления может различаться, иногда значительно, в зависимости от вашего конкретного дома на колесах. Некоторые стили или модели (например, ультра-извилистый Airstream) могут представлять собой более сложные сценарии монтажа, но вы можете сделать это, имея немного знаний и планирования.

Изгиб этой крыши усложнил установку солнечных панелей, но креативный индивидуальный кронштейн сработал идеально!

Выбор метода установки солнечной панели, который лучше всего подходит для вашего дома на колесах

При проектировании системы солнечной энергии и определении правильной стратегии установки солнечных панелей на крыше дома на колесах необходимо учитывать несколько ключевых факторов. Вот краткое изложение наиболее важных и то, как они должны влиять на принятие вами решений.

Совет для профессионалов: Если вы готовы перейти на солнечную энергию, узнайте Как использовать портативные солнечные панели на своем доме на колесах .

Лагерь в любом месте в любое время с солнечными батареями.

Тип и количество солнечных панелей

Два основных типа конструкции солнечных панелей — это традиционные жесткие панели и гибкие. Ваш выбор между этими двумя методами строительства определит, как монтировать панели. Также подумайте, сколько панелей вам нужно для ваших целей. Довольны ли вы несколькими сотнями дополнительных ватт для ваших батарей от одной панели? Или вам нужен более обширный массив для полностью автономной установки? Это также будет играть важную роль в вашей стратегии монтажа.

Вес крепежного оборудования

Некоторые солнечные панели могут весить довольно много, и их крепление не так просто, как другие, более легкие панели. Вам понадобится более надежное крепежное оборудование, чтобы убедиться, что они никуда не денутся, и само это оборудование может быть довольно тяжелым!

Учитывая вес этого оборудования и самих панелей, обратите внимание на общий вес вашего дома на колесах. Вы никогда не захотите перегружать свою установку!

При добавлении солнечных батарей учитывайте общий вес дома на колесах.

Местонахождение

Есть несколько мест, где вы можете установить солнечные панели на свой дом на колесах. Тем не менее, некоторые из них лучше, чем другие, особенно когда речь идет о ветровой нагрузке, которую им придется выдерживать во время вождения.

Ваши панели лежат ровно, как гибкие модели? Может ли кондиционер или другое устройство на крыше защитить их? Или они столкнутся с полной силой ветра на шоссе со скоростью 50-60 миль в час?

В зависимости от ответа на этот вопрос характер вашего крепления может существенно измениться.

Проявите творческий подход! Просто имейте в виду ветер, такое крепление должно быть очень прочным, иначе у вас могут сорвать панели с крыши, когда вы едете по дороге.

Возможность наклона солнечных панелей

Как и следовало ожидать, солнечные панели наиболее эффективны, когда на них попадают прямые солнечные лучи. На доме или другом стационарном объекте это легко сделать — солнце ежедневно восходит и заходит в одном и том же направлении.

Но при использовании автофургона или другой мобильной системы солнечные лучи могут не попадать на ваши панели, в зависимости от того, где вы припарковались.Вот тут-то и приходит на помощь технология крепления солнечных панелей с наклоном. Это крепежное оборудование позволяет вам смещать ваши панели в сторону лучшего солнечного света, создавая максимально возможную энергию. Однако вам нужно будет найти это оборудование и тщательно спланировать монтаж с учетом движения панелей.


Другие статьи, посвященные солнечным батареям, которые вам понравятся:


Лучшие способы установки солнечных панелей на крыше вашего дома на колесах

Итак, вы купили свои панели, обдумали ситуацию с установкой, и теперь пришло время их установить.Но какое оборудование лучше всего подходит для установки солнечных панелей на крыше вашего автофургона? Вот некоторые из наиболее распространенных вариантов.

Использование багажника на крыше с солнечными батареями

Один из самых простых способов крепления панелей — использование готового багажника или креплений. Вы найдете различные монтажные стойки, специально предназначенные для крепления солнечных панелей к крыше автофургона. Ищите подходящий размер для ваших панелей и тот, который вы можете безопасно подключить к своему автофургону.

Обычно они вкручиваются непосредственно в ваш дом на колесах. Этот метод обеспечивает надежное крепление, но также создает потенциальные проблемы из-за сверления отверстий снаружи вашей установки, таких как повреждение водой или ржавчина.Большинство стоек изготовлены из алюминия, чтобы уменьшить вес.

Регулируемая многокомпонентная панель солнечных батарей ECO-WORTHY…
  • Крепление для нескольких панелей ECO-WORTHY рассчитано на установку от 1 до 4…
  • Конструкция из оцинкованной стали, прочная и долговечная. Трехопорный…
  • Идеально подходит для больших установок, например, на земле, на плоской крыше,…

Многие стеллажные системы также наклоняются. Преимущество использования багажника на крыше заключается в том, что вы получаете максимальное количество солнечного света. Многие модели также регулируются, поэтому вы можете подняться на крышу, чтобы отрегулировать панели для лучшего воздействия солнца.

Однако, если вы не можете найти стойку, подходящую для панелей вашего размера, или если вы делаете заказ на заказ, это то, что делают многие люди. Купив стандартные алюминиевые уголки или швеллеры и несколько болтов, вы сможете построить практически все, что вам нужно.

Посмотрите сборку нашей первой солнечной системы, где мы построили собственные кронштейны.

АБС или пластиковые держатели

АБС (сокращение от акрилонитрил-бутадиен-стирол) — тип пластика с прочной конструкцией и простотой изготовления. Это популярный тип крепежного оборудования для солнечных панелей жилых автофургонов, где оно обычно имеет форму боковых креплений, которые удерживают панель на месте с краев.Другие пластиковые крепления доступны в различных ценовых диапазонах и стилях.

Используйте Z-образный кронштейн

Z-образные кронштейны получили свое название из-за своей формы, угловатого дизайна в стиле Z. Эти металлические элементы монтажного оборудования имеют отверстия, просверленные на нескольких разных сторонах, что позволяет различными способами прикрепить панели к вашему автофургону. Z-образные кронштейны также заслуживают внимания как одни из самых доступных вариантов крепления солнечных панелей, стоимость каждого из которых составляет всего несколько долларов.

Лента VHB

VHB — это специальная двухсторонняя лента из вспененного материала, известная своей прочной, устойчивой к атмосферным воздействиям связью и чрезвычайно простым процессом установки.Просто наклейте ленту на обратную сторону панелей, а затем надежно прижмите их к поверхности крыши. Но это удобство сопряжено с некоторыми ограничениями и недостатками. Например, вам не следует использовать VHB на резиновых крышах жилых автофургонов, и, хотя соединение прочное, этого достаточно только для крепления легких гибких панелей, а не больших жестких.

Наслаждайтесь бундокингом с помощью солнечных батарей.

Рекомендуемые другие клеи

Существуют также различные легкие гибкие панели, которые можно монтировать с помощью различных клеев или лент.Правильный клей будет зависеть от конкретной панели, которую вы устанавливаете, поэтому идите по этому пути только в том случае, если ваша панель специально отмечает этот метод крепления. Хорошей новостью является то, что это один из самых простых способов монтажа и один из наименее повреждающих вашу установку в долгосрочной перспективе.

Приклеивание тонких легких панелей клейкой лентой с помощью подходящего клея позволяет приклеивать панели без использования винтов.

Наклонное крепление для установки в стойку с электроприводом

Ищете первоклассный монтаж? Используйте стойку с электроприводом наклона.Вы можете сдвигать и наклонять свои панели, чтобы в полной мере использовать максимум солнечного света, обеспечивая более эффективное производство энергии.

Лучшая часть? Эти крепления перемещаются одним нажатием кнопки с помощью электрического механизма наклона. Хотя они требуют больших первоначальных инвестиций, повышенная эффективность делает их выгодными для большинства.

Посмотрите на электрический подъемник на этих панелях.

Можно ли прикрепить солнечные панели без сверления отверстий?

В некоторых случаях вы можете полностью установить солнечные панели на крыше своего дома на колесах, не просверливая ни одной дырки в своем драгоценном оборудовании.Хотя обычно это не является серьезной проблемой, некоторые владельцы домов на колесах обнаруживают утечки воды из скважин. Это может быть одним из самых дорогих и сложных вопросов, которые необходимо решить в автодоме или прицепе.

Если это приоритет, приобретите легкие гибкие панели, которые можно безопасно монтировать с помощью скотча или других клеев, не требующих сверления. Хотя это может ограничить ваш выбор или несколько увеличить ваши расходы, это верный способ избежать одного источника потенциального ущерба от воды в будущем.

Совет для профессионалов: Прежде чем устанавливать солнечные панели, это Что нужно знать о производительности гибких солнечных панелей .

Стоит ли делать крепление для солнечной панели своими руками?

Здесь нет универсального ответа. Те, кто знаком со строительством и сборкой, а также с основами электропроводки солнечной системы, могут монтировать панели самостоятельно. Это особенно легко в тех случаях, когда вы можете просто приклеить или приклеить гибкие панели к вашей установке.

Тем не менее, тем, кто не совсем уверен в установке, стоит нанять профессионала. Во-первых, солнечные панели — это дорогое вложение; Вы не хотите, чтобы они отрывались от дороги! И это не говоря уже о серьезной проблеме безопасности, которую может создать неправильно установленная панель.Душевному спокойствию нет цены, поэтому, если вы сомневаетесь, не рискуйте.

В конечном счете, установка солнечных панелей на крыше вашего дома на колесах может показаться пугающей, но в целом это удивительно простой процесс. Правда, вам нужно будет немного спланировать свои панели и обстоятельства поездки и избежать распространенных ошибок. Но это вполне доступно для тех, кто ищет зеленый, устойчивый элемент для своей энергетической системы.

Используете ли вы солнечные батареи? Как ты их монтировал? Оставьте комментарий ниже!

Станьте инсайдером Mortons On The Move Insider

Присоединяйтесь к более чем 10 000 других искателей приключений, чтобы получать образовательные, развлекательные и вдохновляющие статьи о направлениях для путешествий на автофургонах, снаряжении для автодомов и жизни вне сети, чтобы начать свои приключения уже сегодня!

Подробнее от Mortons:

Нужно ли менять крышу перед установкой солнечных батарей? — Аврора Энерджи

Если вы планируете использовать солнечную энергию, вам может быть интересно, следует ли заменить крышу перед установкой системы солнечной энергии.Учитывая, что ваша крыша — одна из самых дорогих вещей, которую заменит домовладелец, это правильный вопрос. Ответ на этот вопрос зависит от двух основных факторов: срока службы и качества вашей кровли.

Тип крыши

В США существует несколько распространенных типов крыш, и каждый из них имеет свой срок службы. Срок службы вашей крыши является одним из наиболее важных факторов при подготовке к установке солнечных батарей. Размещение солнечных панелей на крыше за два года до истечения срока ее службы может означать, что через пару лет вам придется напрасно тратить деньги на снятие и переустановку панелей, когда вы получите новую крышу.Чтобы понять, чего ожидать, вот наиболее распространенные типы крыш, а также их средний срок службы.

Композитный

По данным кровельного сайта calc.com, композитные крыши могут служить до 50 лет. Этот впечатляющий срок службы делает композитную кровлю идеальной основой для солнечных батарей. Композитная кровля дороже битумной черепицы и сопоставима по стоимости с металлической кровлей. Композитная черепица похожа на битумную, но легче и прочнее. Если вы не уверены, есть ли у вас композитная крыша, попросите подрядчика убедиться в этом.

Металл

Металлическая кровля служит от 30 до 50 лет. Металлические крыши легко узнать по четкой черепице со швами.

Асфальт
Битумная черепица

— самый дешевый и наиболее распространенный вариант кровли для домов в США. В среднем она имеет срок службы 25 лет. Как правило, они темного цвета с зернистым внешним видом. И по сравнению с композитной черепицей они тяжелее.

Защитите свои инвестиции

Информация о сроке службы вашей крыши поможет вам понять, следует ли подумать о замене крыши перед установкой системы солнечной энергии.Срок службы солнечных батарей составляет от 40 до 50 лет. Если у вас есть крыша, срок службы которой истекает всего через несколько лет, подумайте о ее замене перед установкой солнечных батарей. Основная причина этого заключается в том, чтобы сэкономить немного денег в будущем. Если вам нужно отремонтировать или заменить крышу после того, как перейдет на солнечную энергию, вам сначала нужно будет снять панели, заняться крышей, а затем переустановить панели. Каждый из этих шагов требует дней работы по контракту. Установка солнечных батарей на довольно новую крышу сэкономит вам деньги и время.

Качество вашей крыши

Если ваша крыша новая, второе, на что нужно обратить внимание, это ее состояние. Ваша крыша пострадала от урагана? Есть ли нависающие деревья, которые представляют угрозу или уже причинили ущерб? Позаботьтесь об этих вещах перед установкой солнечных батарей. Ваша крыша является основой ваших солнечных батарей, и вы хотите, чтобы эта основа была в хорошем состоянии перед установкой ваших солнечных панелей.

Есть два способа определить, нужно ли заменить крышу перед переходом на солнечную энергию.Во-первых, вы можете изначально знать, что срок службы крыши подходит к концу. Во-вторых, когда мы проводим осмотр объекта, если крыша не является структурно прочной, наш инспектор объекта может потребовать, чтобы вы заменили крышу, прежде чем переходить к использованию солнечной энергии.

Но есть и хорошие новости, если ваша крыша нуждается в замене. У Aurora Energy есть программа, которая позволяет клиенту заменить свою крышу и перейти на солнечную энергию, что является частью одного и того же проекта и финансирования. Если вы замените свою крышу в рамках перехода на солнечную энергию с Aurora, вы имеете право на налоговый кредит в размере 26% (2020 г.) как на солнечную энергию, так и на крышу!

Интересуетесь долговечностью ваших солнечных батарей? У нас есть блог для этого.

Если вам нужна дополнительная информация о вашей крыше, обратитесь к местному подрядчику, которому вы доверяете, и проведите его осмотр. И если вы готовы приступить к бесплатному расчету системы солнечной энергии, назначьте встречу с одним из наших опытных консультантов!



Как мы установили солнечные панели на крышу фургона из стекловолокна

Каждый фургон уникален, и при сборке фургона мы обнаружили, что наш фургон создает некоторые уникальные проблемы с формой и контурами его крыши.Когда вы работаете с изогнутой поверхностью, нет ничего простого, и установка наших солнечных панелей не стала исключением.

Солнечная энергия необходима для жизни фургона. Электричество дает нам возможность иметь свет и холодильник, включать вентилятор, заряжать телефоны и компьютеры и работать в дороге. А солнечные панели позволяют нам быть полностью отключенными от сети, используя только энергию, которую дает нам солнце.

Настройка вашей системы солнечной энергии может быть настолько простой или сложной, насколько вы этого хотите. От автономных блоков до сборки каждого компонента по отдельности — здесь найдется что-то для любого бюджета и уровня квалификации.

Если вы не хотите каждый день ставить солнечные батареи на землю, вам нужно будет установить их на крышу фургона. И если у вас есть фургон для переоборудования с высокой крышей, такой как наш, это может быть непросто.

Комплектация наших солнечных батарей и аккумуляторов

Для нашей солнечной установки мы выбрали стартовый комплект Renogy на 400 Вт с контроллером MPPT на 40 А. В этот комплект входит практически все, что вам нужно, за исключением батарей, и для них мы подобрали пару батарей глубокого цикла VMAX 155ah.

Это более солнечно, чем многие люди получают, но мы считаем, что это лучше, чем выработка сока посреди леса. Мы знаем, что для работы нам понадобится электричество, оно укладывается в наш бюджет, и мы предпочли бы не беспокоиться об этом, если оно нам не нужно.

Если вы ищете систему меньшего размера, Renogy предлагает комплекты мощностью 100 и 200 Вт, а VMAX также имеет батареи меньшего размера.

Все это добро прибыло к нам домой в пяти больших, тяжелых коробках с Amazon.Парень из UPS, вероятно, уже нас ненавидит. Распаковывать все было очень весело, но затем нам нужно было найти лучший способ крепления солнечных панелей на крыше нашего фургона из стекловолокна.

Как мы монтируем солнечные панели на эту кривую поверхность?

У нашего фургона странная крыша. Это высокий топпер из стекловолокна, и у него много изгибов, наклонов и канавок. Таким образом, нам нужно было не только решить, как лучше всего прикрепить монтажные кронштейны к относительно хрупкому стекловолокну, но и выяснить, как монтировать плоские солнечные панели на неровной поверхности.

Многие RVers и vanlifers используют ленту 3M VHB для крепления своих солнечных панелей. Этот материал невероятно прочен (его используют для установки окон в небоскребах) и избавляет от необходимости сверлить отверстия в крыше. Но есть что-то тревожное в самой идее лететь по шоссе со скоростью 70 миль в час, зная, что наши солнечные панели держатся только на скотче, поэтому мы решили прикрутить свои болтами.

В комплект Renogy входят саморезы для крепления к листовому металлу, но стекловолокно не обеспечивает такой надежной фиксации, поэтому нам пришлось придумать что-то другое.Мы нашли этот пост на сайте cheaprvliving.com, в котором рассказывается об усилении крыши из стекловолокна полосами фанеры и привинчивании панелей к дереву. Бинго!

Мы также взяли клей Loctite PL Marine для дополнительной защиты и герметик Dicor для гидроизоляции.

Теперь, когда у нас был план игры, мы могли приступить к установке.

Пошаговая установка солнечных панелей

Что мы использовали для монтажа наших солнечных панелей
Шаг 1: Прикрепите кронштейны к солнечным панелям.

Комплект Renogy поставляется с системой крепления Z-образного кронштейна, которая устанавливает солнечные панели с пространством около дюйма под ними для воздушного потока. Для каждой панели нужно четыре кронштейна, и есть несколько способов их настройки. Изначально мы прикрепили кронштейны к ближайшим к углам отверстиям для болтов.

Шаг 2: Насухо установите солнечные панели на крышу фургона.

Важно сначала все просушить, чтобы посмотреть, как это будет смотреться на крыше вашего фургона. Мы протестировали несколько разных макетов, прежде чем решили, что работает лучше всего.Нам также пришлось несколько раз менять конфигурацию кронштейна, чтобы панели сидели правильно.

Из-за огромного изгиба в середине крыши нашего фургона только одна из панелей была установлена ​​ровно сразу. У других были довольно большие зазоры между монтажными кронштейнами и стекловолокном.

Чтобы исправить это, Джон вырезал угловые прокладки из обрезков дерева и покрасил их, чтобы изолировать от элементов. Эти прокладки работали отлично и обеспечивали опору для кронштейнов.

Шаг 3: Отметьте и просверлите отверстия в крыше фургона.

Это было самое страшное. Как только мы собрали панели так, как хотели, мы пометили маркером отверстия для кронштейнов и просверлили их в крыше фургона. Теперь нет пути назад!

Шаг 4: Вырежьте полосы усиления из фанеры и просверлите отверстия.

Для усиления фанеры мы использовали полоски 3/4-дюймовой фанеры, которые мы вырезали из фургона. Полоски были уже около 4 дюймов в ширину, и мы обрезали их примерно до 6-8 дюймов в длину.

Для первого набора мы использовали ленту Gorilla, чтобы прикрепить их к крыше под направляющими отверстиями, а затем просверлили сверху фанеру. Это оказалось проблемой, и в конце концов мы поняли, что гораздо проще измерить расстояние между отверстиями и просверлить фанеру отдельно.

Нам пришлось вырезать меньшие полоски фанеры для распорок, когда солнечные панели находились над выступом на потолке.

Шаг 5: Очистите крышу и нанесите клей Loctite PL.

При использовании любого клея поверхность должна быть чистой, чтобы получить наилучшее сцепление. Мы протерли крышу фургона под монтажными кронштейнами спиртом. Чувак, у нашего фургона была грязная крыша! Оглядываясь назад, мы должны были тщательно вычистить весь фургон, прежде чем устанавливать вещи на крышу.

Следующим шагом было нанесение морского клея Loctite PL под брекеты. Этот материал используется для постоянного соединения различных материалов на лодках (включая дерево, стекловолокно и металл) и обеспечивает гибкое, прочное и водонепроницаемое соединение.

Для солнечных панелей с деревянными прокладками мы нанесли клей PL на каждую сторону прокладок, чтобы он приклеился к кронштейну и крыше фургона.

Шаг 6: Прикрутите солнечные панели к крыше и фанерным полосам.

Мы использовали болты, гайки и шайбы, чтобы удерживать наши солнечные панели. Фанера распределяет напряжение от солнечных панелей и дает им нечто более плотное, чем тонкое стекловолокно, за которое можно держаться. Отверстия на Z-образных скобах Renogy подходят для болтов ¼ дюйма.

Мы использовали шайбу под головкой болта вверху и широкую шайбу под гайкой на внутренней стороне фургона для большего контакта с фанерными планками.

Шаг 7: Дайте клею высохнуть, затем загерметизируйте герметиком Dicor внахлестку.

Мы дали клею высохнуть в течение 24 часов, а затем с помощью пистолета для герметика облили брекеты герметиком Dicor внахлестку. Это герметизирует все, поэтому все отверстия, которые мы просверлили в крыше, не будут протекать.

Мы покрыли Dicor каждый шов и головку болта, а также позаботились о том, чтобы полностью покрыть деревянные прокладки, чтобы защитить их от непогоды.

Шаг 8: Отрежьте лишние болты внутри фургона.

Болты, которые мы использовали, выступали на несколько дюймов за пределы фанеры с внутренней стороны.Нам нужно было отрезать лишнее, чтобы они не мешали ставить потолок.

Мы использовали угловую шлифовальную машину друга, чтобы отрезать лишнюю длину, но вы также можете использовать болторез или ножовку.

Шаг 9: соедините панели и проложите электропроводку внутри фургона.

Комплект Renogy предназначен для последовательного соединения панелей, но мы хотели подключить свои панели параллельно. Мы использовали эти кабельные разъемы Signstek Y Branch MC4 для соединения панелей друг с другом.

Чтобы провести провода внутри фургона, нам пришлось просверлить отверстие диаметром ¾ дюйма в боковой части верха.Чтобы обеспечить полную герметичность этого отверстия, мы взяли этот защищенный от непогоды двойной кабельный ввод от LINKSOLAR и прикрепили его с помощью ленты 3M VHB и большого количества герметика Dicor.

Мы подробно расскажем о проводке электрической системы, включая солнечную, в следующем посте.

У нас есть солнечные батареи!

Наш фургон из стекловолокна не упростил эту задачу, но теперь у нас есть три солнечные панели, прикрепленные к крыше! Мы собираемся оставить четвертый в хранилище под кроватью и установить его с помощью самодельного переносного наклонного крепления из ПВХ, когда мы будем работать в бундоке в течение более длительного времени.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
