Можно ли скручивать медные провода с алюминиевыми: Почему нельзя соединять медь и алюминий в электропроводке?

Содержание

Преимущества и недостатки алюминиевой проводки

Для прокладки проводки мастера используют медные и алюминиевые кабели. Алюминий широко применяли в СССР, потому что в то время люди пользовались небольшим количеством электроприборов, а такие провода стоили дешево и справлялись с нагрузкой. В 2021 году квартиры и офисы заполнены оргтехникой и бытовыми приборами, и вопрос о целесообразности использования алюминиевых кабелей стоит остро. В статье мы рассмотрим плюсы и минусы такой проводки.

Преимущества алюминия

Мало весит. Стенам все равно, сколько весят замурованные в них кабели, но электрики считают иначе: работать с алюминиевыми проводами значительно проще. Для тех, кто нанимает мастеров, этот параметр не имеет значения. Еще на вес проводов обращают внимание, если сечение силового кабеля большое.

Не ржавеет. Это важно, когда провода проходят на улице. Если проволоку из чермета съест коррозия, линию придется чинить.

С алюминием такого не произойдет, из-за естественной оксидной пленки, которая не дает ему ржаветь.

Дешевый. Если в приоритете экономия каждого рубля, стоит закупить алюминиевые провода: они обойдутся в 5 раз дешевле медных.

Алюминиевые провода хорошо подходят для подключения светильников (сечение 2,5 мм2) и приборов малой мощности (сечение 6+ мм2).


Недостатки алюминия

Греется. Это мягкий и текучий металл. Из-за таких свойств соединения постепенно слабеют и начинают греться. Это увеличивает риск короткого замыкания и пожара.

Ломается при многократных изгибах. Такое происходит из-за мягкости материала. Если проводка будет вмурована в стену, этим можно пренебречь. Но для подключения подвижных приборов и механизмов покупать алюминиевый кабель не стоит.

Нельзя скручивать с медью.

Если в многоквартирном доме или офисе проложена медная электропроводка, для подсоединения к ней алюминиевого кабеля электрикам понадобятся клеммники. Скручивать медь с алюминием без специальных мер нельзя: это приводит к перегреву и короткому замыканию в 10 случаях из 10.


Правила прокладки алюминиевой проводки

Чтобы познакомиться с преимуществами алюминиевых кабелей и не столкнуться с минусами, стоит придерживаться правил монтажа проводки:

  • покупать провода с поперечным сечением от 2,5 мм2;

  • соединять кабель с кабелем через зажимные контакты и пользоваться смазкой для алюминиевой проводки: смазка не даст контактам окисляться и сохранит переходное сопротивление на изначальном уровне — то есть, снизит вероятность перегрева и пожара;

  • вызвать электрика, если нужно соединить алюминиевый провод с медным, не браться за эту работу самостоятельно — мастер воспользуется специальными типами соединений.


Как соединить алюминиевый провод с медным: 4 способа

Если дома или в офисе нужно перенести на новое место пару розеток, возникает вопрос: как прикрутить алюминиевый провод к медному. Электрики пользуются такими способами:

  1. «Орех». Для этого метода мастера используют зажимные клеммники. Их ослабляют с верхней и с нижней стороны, вставляют кабель между средней и верхней пластиной и затягивают. С нижней стороны делают все то же самое.

  2. Болтовое соединение. Напоминает предыдущее, но при этом оба кабеля надеваются на общий болт, и между ними ставится шайба. После этого соединение затягивается гайкой.

  3. Клеммы с пружиной. Способ годится при обустройстве сетей освещения и не подходит для сетей с повышенной нагрузкой. Обычно электрики пользуются клеммами WAGO, потому что они просты в использовании. Провода зачищают от резиновой оболочки на 1,5 см, просовывают в отверстие и затягивают рычагами. Посередине пружинной клеммы есть смазка, которая не дает алюминию и меди окисляться. Поэтому соединение получается надежным и безопасным.

  4. Клеммные колодки. Распространенный способ соединения медных и алюминиевых кабелей. Колодки — это планка, которая не проводит ток, планка из металла плюс зажимные приспособления. Электрик зачищает провод от изоляции, просовывает в отверстие и крепко сжимает.

Все эти типы соединений резко уменьшают вероятность окисления соединений, перегрева и возгорания. Но если в квартире или офисе есть места соединения проводов из разного металла, их придется регулярно проверять, потому что смазка со временем подсыхает, а болты и клеммники ослабевают.


Выводы

В 9 из 10 случаев медная проводка надежнее и практичнее алюминиевой. Если приходится иметь дело с проводами из алюминия, цепь стоит разделить на несколько линий, чтобы распределить нагрузку. Например, запитать через один автомат светильники, через другой — кухню, через третий — кабинет и т.п.

Почему нельзя скручивать вместе алюминиевые и медные провода? / Домоседы

Вся проводка в домах советской постройки выполнена из алюминиевых проводов. Тогда это было вполне оправданно, потому что нагрузка на сети была значительно меньше. Поэтому в процессе ремонта часто возникает вопрос: Можно ли соединять эти два провода обычной скруткой?
Отвечая на вопрос о возможности соединения алюминиевых и медных проводов обычной скруткой можно с уверенностью ответить «нет» и вот почему.
Алюминий и медь не совместимы гальванически. При их прямом контакте при прохождении электрического тока начинается химическая реакция под воздействием водяных паров всегда присутствующих в атмосфере. И образуется так называемая гальваническая ванна, которая приводит к увеличению сопротивления между проводами и, как следствие, к коррозии. В результате скрутка начнет греться, а в дальнейшем может привести к возгоранию.
Это, пожалуй, самая главная причина по которой скрутка алюминиевых и медных проводов не допустима. Но есть и еще факторы, которые негативно влияют на данный вид соединения проводов.
Алюминий и медь имеют разный коэффициент расширения при нагреве. При работе под нагрузкой и без ее провода будут расширяться и сужаться по-разному, что со временем приведет к ослаблению их соединения. А это опять перегрев и возможная причина пожара.

Еще один негативный фактор- это окисление алюминия. Со временем поверхность алюминия покрывается оксидной пленкой с низким коэффициентом проводимости. При этом возникает большое сопротивление, что приводит к ослаблению контакта и нагреванию. А там и до пожара не далеко.
Рассмотрев подробно все причины запрета на прямую скрутку алюминиевого и медного провода очевидно, что рисковать своим домом не стоит. Но это не значит, что нет способов эти провода соединить между собой. Сейчас существуют специальные переходники с помощью которых можно сделать надежное и безопасное соединение.
Самым простым и удобным в работе способом соединения алюминиевых и медных проводов, на мой взгляд, являются самозажимные клеммы.

Соединение и разъединение провода осуществляется с помощью специального рычага.
Чтобы закрепить провод нужно всего лишь поднять рычажок и в освободившееся отверстие вставить очищенную жилу. После чего рычажок опустить обратно, тем самым фиксируя провод в клемме. Скорость монтажа и многократность использования отличные характеристики, которые заставляют сделать выбор в их пользу.
Но это далеко не единственный способ безопасного соединения алюминиевого и медного проводов, есть и другие.

рассмотрим способы соединения проводов между собой

До сих пор существует немалое количество помещений, где электрическая проводка изготовлена из алюминия. При этом современные системы основаны на применении меди в качестве проводника. Именно поэтому актуальна проблема стыковки проводов из этих разнородных материалов. О том, как состыковать провода из меди и алюминия пойдет речь ниже.

Электрохимическая коррозия

Нередко можно встретить высказывания о том, что медь и алюминий нежелательно соединять в одно целое. С точки зрения совместимости материалов — это справедливые утверждения.

А что насчет соединения меди и оцинковки или стали и серебра? Существует множество вариантов металлических пар, и запомнить, какие из них совместимы между собой, а какие нет, сложно. Для упрощения задачи существуют специальные таблицы, одна из которых представлена ниже.

Таблица электрохимических потенциалов (мВ), возникающих между соединенными проводниками.

Для понимания вопроса нужно знать, какие процессы происходят при касании друг друга разных проводников электричества. Если влажность отсутствует, контакты в любом случае будут надежными. Однако на практике такая ситуация невозможна, поскольку в атмосфере всегда присутствует влага, которая и нарушает соединения.

Каждому проводнику электричества присущ некоторый электрохимический потенциал. Данное обстоятельство применяется человеком для практических целей, к примеру, на основе разных потенциалов работают аккумуляторы и батарейки.

При попадании влаги на соприкасающиеся металлические поверхности возникает короткозамкнутая гальваническая среда, происходит деформация одного из электродов. Точно также разрушается и один из двух металлов. Таким образом, чтобы определить совместимость металлов, нужно иметь информацию об электрохимическом потенциале всех участвующих в реакции материалов.


Что будет, если медь соединить напрямую с алюминием

По техническим регламентам разрешается механическая стыковка металлов, если электрохимическое напряжение между двумя материалами не выше 0,6 мВ. К примеру, из таблицы, приведенной выше, можно установить, что в случае соединения алюминия и меди электрохимический потенциал равен 0,65 мВ, что значительно выше, чем при стыковке той же меди с дюралюминием (0,20 мВ).

И, тем не менее, если очень нужно, то можно соединить и такие не совсем совместимые материалы, к каковым относятся медь и алюминий . О том, как соединить медные и алюминиевые провода, пойдет речь ниже.

Обзор способов соединения

Используется несколько способов соединения алюминиевых и медных проводов. Причем в каждом из описываемых случаев понадобятся специальные приспособления. Рассмотрим каждый тип стыковки по отдельности.

Данный тип соединения наиболее распространенный, поскольку отличается простотой и дешевизной. Если все делать правильно, проводное соединение с помощью гаек и болтов обеспечит надежный контакт на весь срок эксплуатации проводки и электрических приборов. К тому же всегда можно разобрать соединение, присоединить дополнительные проводники и т.п. Благодаря резьбовому соединению, теряется актуальность электрохимической несовместимости металлов, появляется возможность состыковать алюминий и медь, толстые и тонкие провода, многожильные и одножильные. При этом важно избегать прямого контакта между разнородными материалами, делая прокладки из пружинных шайб.

Для выполнения работы понадобится болт и гайка, а также шайба (она должна быть изготовлена из анодированной стали).

Соединение выполняется следующим образом:

  1. Снимаем с проводов изоляционный слой на небольшую длину (примерно на четыре диаметра болта). Также выполняем зачистку проводника, особенно если его жилы подверглись окислению. Формируем колечки из жил.
  2. Вначале к болту в один обхват прикручивается алюминиевый проводник.
  3. Надеваем шайбу.
  4. Теперь черед медного проводника. Также прикручиваем его в один оборот.
  5. Далее навинчиваем гайку таким образом, чтобы добиться надежного соединения.

Обратите внимание! Если стыковка осуществляется для эксплуатации в помещении, где по техническим условиям имеется вибрация, для качественного результата понадобится дополнительная гайка.

Клеммы

Существует несколько вариантов клеммных соединений. Одним из вариантов являются так называемые «орешки». Столь необычное название клеммников происходит из-за их внешнего сходства с орехами. Выпускается несколько разновидностей клемм-«орешков».

Наиболее примитивная по своему устройству модель имеет внутри три разграничительные пластинки. Проводники располагаются между пластинками. Таким образом, удается избежать непосредственных контактов между разнородными материалами. При этом «орешки» позволяют сохранять подводящий контур электроцепи.

Чтобы добиться целостности контура, необходимо зачистить подводящий проводник от изоляционного слоя, отвинтить пару болтов, установить между пластинок оголенный провод и снова закрутить болты. С отводящих концов нужно удалить изолятор, а затем направить провода в отверстия, расположенные перпендикулярно по отношению к подводящему каналу. Далее проводники фиксируются между другими разграничительными пластинками.

Имеется на рынке и более сложная модель, конструкция которой устроена таким образом, что в разделке проводников отсутствует надобность. Дело в том, что пластинки устройства содержат зубчики, которые при сдавливании их болтами просто разрывают изоляционный слой. Описанный вариант стыковки считается очень надежным.

Есть еще один вариант клеммников — обычные колодки. Устройство представляет собой планку с клеммами. Для соединения двух разнородных материалов нужно зачистить их концы и направить провода в клеммы. Концы фиксируются болтами, которые находятся поверх клеммных отверстий.

Клеммные колодки Wago

Соединение медных и алюминиевых проводов можно осуществить при помощи клеммных колодок Wago. Данное устройство относится к вышеупомянутым клеммам, однако о колодках Wago следует рассказать чуть подробнее ввиду их популярности среди покупателей.

Wago выполняется в двух вариантах: одноразовые с несъемным проводом и многоразовые — с рычагом, который дает возможность неоднократной установки и удаления проводника.

Wago используется для всех видов одножильных проводов, сечение которых находится в промежутке между 1,5 и 2,5 квадратными миллиметрами. Колодку можно применять в распредкоробках с силой тока до 24 ампер. Однако на практике считается, что 10 ампер более чем достаточно и большие показатели приведут к перегреву.

Для соединения проводников нужно с усилием направить один из них в колодочное отверстие, в результате чего он там надежно закрепится. Для изъятия проводника из отверстия также понадобится приложить усилие. Следует иметь в виду, что в результате удаления провода из одноразового клеммника контакт может деформироваться, поэтому в следующий раз надежный контакт не гарантирован.

Гораздо более удобно использовать многоразовое устройство Wago. Характерная особенность такого клеммника — наличие оранжевого рычага. С помощью подобного приспособления можно состыковывать или разъединять все виды проводов с сечением от 0,08 до 4 квадратных миллиметров. Допустимый уровень тока — 34 ампера.

Для создания соединения нужно удалить с провода изоляцию на 8-12 миллиметрах, поднять кверху рычаг, направить провод в отверстие клеммника. Далее возвращаем рычаг в обратное положение, фиксируя тем самым провод в клемме.

Единственный существенный недостаток Wago — более высокая стоимость в сравнении с традиционными клеммами.

Заклепки

Этот способ стыковки разнородных проводников напоминает болтовой. Однако вместо гайки и болта применяется заклепка, образующая неразъемное соединение. Иными словами, после фиксации удалить заклепку без ее порчи уже нельзя.

Для выполнения стыковки зачищаем оба проводника от изоляционного материала, а также загибаем провода в колечки. Далее нанизываем на заклепку одно из колечек, после этого надеваем стальную шайбу, затем вновь нанизываем колечко, но уже второго проводника.

Заклепка с одной из сторон имеет шляпку. Теперь нужно расплющить вторую сторону, сформировав этим вторую шляпку, которая и будет выступать в качестве крепления. Деформация заклепки осуществляется либо молотком, либо специальным инструментом, схожим с плоскогубцами. Методика стыковки заклепками позволяет получить очень качественное соединение.

Паяльник

При желании можно спаять два разнородных металла. Однако при этом понадобится соблюдение некоторых технологических нюансов.

Насчет меди никаких проблем с пайкой не будет, а вот с алюминием дело обстоит сложнее. Дело в том, что в результате пайки и под влиянием кислорода на металлической поверхности появляется амальгама. Данный сплав-пленка невероятно химически устойчив, из-за чего у него не возникает адгезии с припоем. Чтобы устранить пленку понадобится раствор медного купороса, батарейка «Крона» и фрагмент медной проволоки.

На проводе из алюминия зачищаем участок под пайку, а после этого наносим туда немного купороса. Алюминиевый провод закрепляем на отрицательном полюсе батарейки, а медную проволоку крепим одним концом на положительном полюсе, а другой конец кладем в медный купорос. Спустя какое-то время алюминий покроется медным слоем, на который и можно напаять медный проводник.

Качество соединения

В большинстве рассмотренных ранее случаев применятся жесткое закрепление очищенных от изоляционного слоя проводников. Однако при стыковке меди и алюминия необходимо принимать во внимание один важный технологический нюанс: алюминий под влиянием нагрузки приобретает пластичность, как выражаются специалисты, начинает «течь» . В результате этого процесса происходит ослабевание соединения, а потому болты нужно регулярно подтягивать. Если вовремя не выполнять подтяжку болтов, клемма может просто загореться из-за сильного перегрева.

Существует ряд правил, придерживаясь которых, можно добиться качественного соединения:

  1. Проводники с множеством жил нельзя зажимать слишком сильно. В таких проводах жилы слишком тонкие, они легко рвутся под влиянием сдавливания. Следствием разрывов становится перегрузка на оставшиеся жилы, из-за чего возможно возгорание.
  2. Немаловажно правильно подобрать клемму с учетом сечения проводника. Если канал слишком узкий, проводник не поместится, а если широкий — будет выпадать.
  3. Латунные гильзы и клеммы очень хрупкие, поэтому не стоит слишком сильно их зажимать.
  4. Следует внимательно относиться к маркировке, где подсказана максимально возможная сила тока. Причем данного показателя лучше не достигать, ограничиваясь не более чем 50 % нагрузкой.

Обратите внимание! Не рекомендуется покупать безымянные товары китайского производства. Соединители — слишком важная деталь, чтобы на них экономить. Лучше всего отдавать предпочтение изделиям известных фирм (в качестве примера можно привести швейцарскую компанию «ABB»).

Многожильные провода

Как уже говорилось ранее, проводники с множеством жил нельзя сильно пережимать. Для соединения многожильных проводов чаще всего используются гильзы или обычные скрутки. Об этих методах далее расскажем чуть подробнее.

Гильзы

Гильза представляет собой защитный колпачок из пластика, под которым находится полый металлический наконечник. Прежде всего, необходимо удалить изоляционный слой с проводника. Далее жилы скручиваются в одно целое, и получившаяся «косичка» направляется в гильзу. Далее гильза обжимается (для этой операции подойдут пассатижи). Наконечник гильзы вставляется в клемму. Для повышения надежности соединения гильзу можно обработать припоем.

Скрутка

Среди электриков-профессионалов скрутка не пользуется почтением. Однако бывают ситуации, когда скрутка — наиболее удобный способ выхода из положения (к примеру, для создания временного соединения или при отсутствии необходимых материалов).

Итак, скрутка из меди и алюминия разрешается лишь после основательной зачистки алюминиевой поверхности. Если медный проводник имеет много жил, все имеющиеся жилы нужно собрать в одну «косичку». Также медь нужно покрыть припоем — это улучшит контакт.

При скручивании важно не допустить разрыва жил. Концовки лучше всего прикрыть изолирующими защитными колпачками, приобрести которые можно в любом магазине хозтоваров.

Обратите внимание! Скрутка недопустима в помещениях с влажным воздухом.

Итак, в соединении медных и алюминиевых проводников нет ничего сложного. Нужно только помнить о цене ошибки: неправильно соединенные провода могут стать причиной не только отказа электробытовой техники, но и пожара.

Электросетей с алюминиевыми проводами во вторичном жилом фонде осталось еще не мало. И решение задачи, как соединить медный и алюминиевый провод остается насущным при подключении электротехнических изделий. Безопасность сращивания простой скруткой, не зря она не рекомендована ПУЭ, достаточно зыбкая. В условиях отсутствия чрезмерной влажности контакт доброкачественный. Стоит только появится влаге соединения начинают греться, разрушаться.

Что происходит при присоединении разнородных металлов

В каждом проводнике есть свой электрохимический потенциал. Эта особенность успешно используется в изготовлении батареек, аккумуляторов. Но при контакте двух металлов в условиях влажности, под напряжением они начинают активно разрушаться. Результатами этого процесса становятся: возгорание изоляции, обрыв электрической цепи.

Устранение такого дефекта в скрытой проводке потребует времени на обнаружение, вскрытие и восстановление поверхности стен. Случается, такое, когда сращивание было выполнено простой скруткой двух разнородных жил. При правильном подсоединении электроконтакт будет надежным, прослужит длительное время.

Способы правильного соединения алюминиевых и медных электрожил

При создании временных электроцепей скрутка медных и алюминиевых проводов встречается достаточно часто. Это самый быстрый способ сращивания электролинии при отсутствии вспомогательных материалов. Для кратковременного использования, хоть и не рекомендуется, такой вариант возможен. При капитальной прокладке электролинии применяются следующие виды соединения:

скрутка с лужением медной жилы;

  • резьбовое
  • колодочное
  • неразъемное
  • пружинные зажимы (Wago)

Скрутка с лужением медного провода

Предварительно зачищенную медную жилу при помощи паяльника покрывают оловянным припоем (лужение). После такой процедуры можно производить соединение обеих жил скруткой. Длина очищенных от изоляции концов должна составлять 4-5см.

Простую скрутку выполняют обоюдным накручиванием проводов друг на друга. После этого соединение изолируют лентой, кембриком или термоусадочной трубкой. Последний вариант значительно усиливает надежность контакта.

Резьбовое соединение

Надежно соединить медную с алюминиевой электрожилы возможно с помощью гайки, шайб, винта. Собранный контакт легко разборный, качественный. Обеспечивает хорошее соединение на весь период эксплуатации электросети. Количество подсоединяемых проводов ограничивает размер винта.

Проводники оголяют на длину вчетверо превышающую диаметр винта. Зачищают от окислов, формируют колечки, в которые будет вставляться винт. В определенной последовательности одевают:
  • пружинную шайбу
  • обыкновенную шайбу
  • колечко медной жилы
  • шайбу
  • кольцо алюминиевой жилы
  • простую шайбу
  • гайку

Закручивая винт производят стяжку всего пакета, до выпрямления пружинной шайбы. В многожильных медных проводах сначала залуживают колечко, образуя цельный сегмент.

Соединение клеммой колодкой

Самый распространенный вариант сращивания алюминиевых и медных жил. По надежности он уступает резьбовому, но позволяет быстро выполнять процесс в любых комбинациях. Отсутствует необходимость подготавливать соединительные участки, проводить изолирование.

Конструктивно колодки исключают наличие оголенных проводов и случайного к ним касания. Для присоединения концы жил зачищаются на 0,5 см. Вставляются в отверстия в колодке и зажимаются винтами. Этот вариант самый быстрый, достаточно надежный. Необходимо учесть, что при скрытой проводке клеммные колодки нужно помещать в распредкоробку.

Колодки с зажимами

Новинки электротехнического рынка зажимы «Wago» появились в арсенале электриков недавно. Выпускаются немецким заводом-изготовителем в двух исполнениях: одноразовые, многократного использования. Конструкции разового применения допускают лишь единожды воспользоваться изделием. Вставив провод в устройство извлечь назад его уже невозможно.

В конструкциях многократного применения имеется рычажок, который допускает выемку, вставку проводников. Устройство надежное и удобное, но имеет самую высокую себестоимость при применении. Неприятная особенность: наличие на рынке множества подделок. Вследствие этого соединения могут быть ненадежными, так как качество не оригиналов оставляет во многом желать лучшего.

Неразъемные соединения

Обладают всеми плюсами резьбового метода. Недостаток: отсутствует возможность разборки конструкции. Соединение производится воздействием специальным инструментом на заклепку. Порядок подготовки аналогичен схеме соединения резьбовым способом.

Подготовленную конструкцию помещают в инструмент, затем его сжимают до щелчка. После этого соединение готово к использованию. Способ удобный при сращивании поврежденных участков скрытой алюминиевой проводки вставками из медного провода и в других случаях. Обязательное условие – тщательная изоляция оголенных участков.

Способы соединения медного и алюминиевого провода (видео)

Еще достаточно много квартир, в которых электрическая проводка сделана алюминиевыми проводами. А так как производители осветительных приборов и электротехники перешли на медные питающие кабели, то вопрос, как соединить медный и алюминиевый провод, сегодня еще актуален. Ввиду того, что медь и алюминий имеют разные электрические потенциалы, то между ними обязательно будет образовываться напряжение. Если бы эта связка двух металлов располагалась в вакууме, то соединение прослужило бы вечно. Что нельзя сказать о воздушной атмосфере, где присутствует влажность. Она и является катализатором химических процессов внутри контакта меди и алюминия.

Специалисты давно пришли к мнению, что разность потенциалов больше 0,6 мВ уже опасна для соединений проводов. Долгосрочным такой контакт не назовешь. Что касается меди и алюминия, то между ними электрический потенциал равен 0,65 мВ, что выше нормы. Получается гальваническая пара, как в батарейке. Поэтому соединять их в электрической проводке не разрешается. Но что делать тем, у кого в квартире или доме схема разводки проводов алюминиевая? Есть несколько выходов.

Скрутка двух проводов

Самый старый вариант соединения электрических проводов – скрутка. Он же и самый простой. Возвращаемся к электрическим потенциалам металлов. У алюминия со свинцово-оловянным припоем разница потенциалов составляет 0,4 мВ, у меди с припоем всего лишь 0,25 мВ. Получается так, что если один из соединяемых проводов обработать этим припоем, то можно провести безопасное их соединение. Обычно припой наносят на медный провод.

Лудить можно и одножильный провод, и многожильный. Во втором случае жилы необходимо скрутить, при этом учитывается их количество. Для кабелей большого сечения лудить можно три жилы, для малых сечений (не больше 1 мм²) пять жил.

Но даже этот вариант соединения не дает стопроцентной гарантия, что контакт будет работать долго. Есть такое понятие, как линейное расширение металлов, то есть под действием температур они расширяются. При скрутке добиться плотного прижима проводов друг к другу не всегда получается. При расширении между ними образуются зазоры, которые уменьшают плотность примыкания. А это ведет к снижению токопроводящей величины. Вот почему скрутку сегодня используют редко.

Резьбовой контакт

Считается, что резьбовые соединения меди с алюминием – это самые надежные контакты, которые прослужат без проблем весь срок эксплуатации самих проводов. Простота соединения и возможность состыковать несколько кабелей в одном узле делают этот тип сегодня востребованным. Правда, его обычно используют для стыковки проводов большого сечения. Количество соединяемых электрических линий будет ограничено лишь длиною болта (винта).

Возвращаемся к электрическому потенциалу металлов и определяем, что между алюминием и сталью (из нее сделаны все элементы болтового соединения) разница потенциалов составляет 0,2 мВ, между медью и сталью – 0,45 мВ, что опять-таки меньше норматива. То есть, всем присутствующим в связке металлам окисление не грозит. Прочность соединения алюминиевых проводов с медными в данном случае обеспечивает хорошо проведенный зажим гайки. Между двумя жилами устанавливаются стальные шайбы, как ограничитель или разрыватель контакта.

Внимание! В процессе эксплуатации резьбового соединения необходимо позаботиться о том, чтобы под действием колебаний здания не произошло самопроизвольное откручивание гайки. Это приведет к ослаблению контакта. Поэтому под плоскую шайбу обязательно укладывается шайба Гровера.

Как провести правильно контакт резьбовым соединением

Чтобы правильно соединить алюминиевые и медные провода между собой, необходимо:

  • Удалить изоляционный слой на длину, равную четырем диаметрам болта. Если используется болт М6, то длина открытого участка должна быть 24 мм.
  • Если жилы уже имеют окисление на поверхности, то надо их очистить.
  • Концы сворачиваются в кольца диаметром чуть больше диаметра болта.
  • Теперь в последовательности надеваются на болт: простая плоская шайба, один любой провод, плоская шайба, второй провод, еще шайба плоская, шайба Гровера и гайка, которая закручивается до упора.

Обратите внимание, что для зажима таким способом проводов сечением не более 2 мм², можно использовать болт М4. Если медный провод обработан припоем, то между двумя жилами укладывать шайбу не обязательно. Конец многожильного медного кабеля надо обязательно обработать припоем.

Неразъемное соединение

Этот вид контакта похож на предыдущий, только оно является неразъемным. И если появляется необходимость добавить в него еще один провод, то придется соединение сломать и сделать его по-новому. По сути, этот контакт основан на зажиме клепки. Сам процесс производится при помощи специального инструмента, который называется заклепочник.

  • Очищаются от изоляции концы, как и в предыдущем варианте.
  • Делаются кольца чуть больше диаметра заклепки (максимальная его величина 4 мм).
  • Сначала надевается алюминиевый конец.
  • Затем плоская шайба.
  • Медный конец.
  • Еще одна шайба.
  • Вставляют конец заклепки в заклепочник и сжимают рукоятки инструмента до щелчка, который говорит о том, что обрезка стального стержня произошла.

Контакт в клеммной колодке

Такой вид соединения медного и алюминиевого провода чаще всего используется в осветительных приборах. Колодки приходят в комплекте со светильниками. По надежности соединения они уступают резьбовым контактам, но это один из самых простых вариантов. Нет необходимости скручивать кольца, или лудить концы, проводить изоляцию. Надо зачистить провода на длину 5-10 мм и вставить в клеммные пазы устройства. Зажим производится винтом. Усилие приложить придется, особенно это касается алюминиевого провода.

Если с помощью клеммной колодки соединяются между собой медь с алюминием, то укладывать устройство под штукатурку нельзя. Оно может быть использовано только в закрытых коробах: в распределительной коробке или в колпаке светильника.

Клеммник

Wago

Обойти стороной переходник Wago никак нельзя. Это устройство немецкого производства, с помощью которого можно между собой соединять алюминий и медь без усилий и без инструментов. Единственное, что нужно сделать, это очистить концы проводников.

Клеммник Wago – пружинный прибор, в который вставляются жилы кабеля, и он автоматически их зажимает. Сегодня производитель предлагает два исполнения колодки: одноразовые (серия 773) и многоразовые (серия 222). В первом случае провода вставляются в клеммник и вытащить их оттуда можно только, сломав устройство. Второй вариант – это прибор, в состав которого входят рычажки. Поднимая или опуская их, можно зажать конец жилы или отпустить его. В каждом разъемном гнезде есть свой рычажок.

В одноразовый клеммник можно установить провода сечением не больше 2,5 мм² (он выдерживает ток до 10 А), в многоразовый не более 4 мм² (ток до 34 А).

Орехи

Еще одна конструкция, с помощью которой можно состыковать алюминий с медью. Состоит устройство из металлического соединительного элемента пластинчатого типа и пластикового корпуса, чем-то похожего на орех. Отсюда и название.

Принцип крепления, как у резьбового варианта. Только по конструкции это две пластины, которые прижимаются друг к другу четырьмя винтами. В одной из пластин в отверстиях нарезана резьба, на которую и накручиваются винты, сжимая пластины между собой. Соединяют орехом алюминий с медью так:

  • Защищают концы проводников.
  • Один вставляется с одной стороны в специально образованный паз между пластинами.
  • С другой стороны, вставляется второй. Здесь важно, чтобы два провода (алюминиевый и медный) не соприкоснулись внутри соединительного устройства. Поэтому в состав ореха входит дополнительная пластина из стали, которая располагается между зажимными элементами. Так вот один провод необходимо расположить сверху этой пластины, второй под ней. Это и обеспечит отсутствие контакта между медным и алюминиевым проводами.
  • Винты зажимаются до упора, что обеспечивает надежность контакта.
  • Конструкция закрывается подпружиненным корпусом.

Сегодня производители предлагают большое разнообразие орехов, как по мощности, так и по размерам. Существуют варианты, в которых сам корпус не открывается, и вся начинка спрятана в нем и недоступна. Подключение производится путем вставления конца провода в гнездо, где он зажимается винтом. Есть орехи с зубчатым подключением, надо просто вставить проводник в паз, где произойдет сжатие при помощи зубьев, что обеспечит надежность контакта.

Возвращаясь к вопросам, можно ли соединять, и как правильно соединить медный и алюминиевый провода, нужно сделать обобщение, что вариантов-то немало. У каждого есть свои плюсы и минусы, но под необходимые требования можно выбрать один правильный, который создаст условия длительной эксплуатации электрической схемы разводки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .

Хотя по современным стандартам проводка в жилых квартирах делается преимущественно из медных проводов, нередко можно встретить электропроводку и из алюминия. Если заменить старую проводку на новую невозможно, тогда вам необходимо узнать, как соединить алюминиевые провода своими руками. Так, как например, подключать люстру , розетку и другие электрические приборы правильно? Можно ли соединять алюминиевые провода с другими? Как сделать соединение надежным? Как прочно соединить алюминиевые провода между собой? Ответы на эти вопросы вы сможете получить в этой статье.

Особенность алюминиевого провода

Из-за особых характеристик с алюминием сложно работать. Также в процессе окисления этого металла на поверхности образовывается оксидная пленка. Она в свою очередь препятствует хорошему прохождению тока. Данная пленка плавится при температуре двух тысяч градусов, а это показатель больше температуры плавления самого алюминия. Если счищать пленку механическим способом, то буквально за короткий промежуток времени она появляется снова. В результате оксидная пленка препятствует качественному контакту соединения.

Среди других особенностей алюминия можно выделить повышенную степень хрупкости и текучести. Исходя из этого, контакт не должен подвергаться никаким механическим воздействиям. Например, если соединение выполнено с помощью болта, то время от времени его необходимо постоянно подтягивать. Это связано с тем, что алюминий со временем вытечет из-под контакта.

Электрохимическая коррозия

Можно ли соединять алюминиевый провод с другими? Да! Но здесь важно учесть некоторые важные моменты. Если отсутствует влага, то такое соединение будет вечным. Однако влага присутствует везде, она в свою очередь способствует разрушению контактов. Важно учитывать и тот факт, что каждый проводник электрического тока имеет свой электрохимический потенциал. В связи с этим были созданы аккумуляторы и батарейки, однако, в момент попадания воды в месте соединения металлов образовывается короткозамкнутый гальванический элемент. В результате происходит разрушение одного из металлов. Чтобы узнать, какие металлы можно соединять, а какие нет, важно знать величину электрохимического потенциала того или иного проводника тока.

Так, например, соединять разные провода допустимо в том случае, когда между ними уровень электрохимического потенциала не превышает 0,6 мВ. Исходя из этого, получается, что соединение меди с нержавеющей сталью будет качественным с разницей потенциала 0,1 мВ, в отличие от соединения с серебром (0,25 мВ) или золотом (0,4 мВ).

Обратите внимание! Если медный провод имеет покрытие из оловянно-свинцового припоя, то допускается любое механическое соединение с алюминиевым проводом.

Методы соединения алюминия с медью

Исходя из вышесказанного, может показаться, что соединение алюминиевых проводов дело непростое. Однако это не так! В процессе соединения алюминиевого провода с медным проводом нужно просто соблюдать технологию. Рассмотрим несколько известных методов соединения алюминиевого провода с медным:

Скрутка

Это один из легких методов соединения провода. При этом абсолютно не требуется никакая квалификация, а также особые знания. Но в результате получается далеко не надежное соединение. Почему? Все связано с тем, что в период колебания температуры происходит линейное расширение проводов и, как следствие, между ними образовывается зазор, который в свою очередь увеличивает сопротивление. После, контакт окисляется и спустя некоторое время разрушается.

Обратите внимание! Такое явление произойдет не в первый год. Но если вам хочется создать надежное и качественное соединение, тогда стоит подумать об более надежном альтернативном варианте.

Как же выполняется такое соединение? Здесь важно чтобы один провод не обвивал другой, а они оба обвивались между собой. Чтобы соединение вышло качественным медный провод можно залудить припоем. При этом нет ограничения по диаметру соединяемых проводов. Если медный провод многожильный, то в обязательном порядке его необходимо пролудить припоем. Если провод толстый, то достаточно будет три витка, а на тонком до Ø1 мм необходимо сделать пять витков.

Резьбовое соединение

Один из самых надежных вариантов соединения алюминиевых и медных проводов при помощи гаек и винтов. Такое соединения обеспечит на протяжении долгих лет качественный контакт. Данным методом можно соединять провода разного сечения , многожильные и одножильные.

Итак, с конца провода для начала требуется снять изоляцию. После на винт надевают пружинную шайбу, обычную шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в конце гайку, которая закручивает всю конструкцию.

Обратите внимание! Если проводник имеет жилу Ø2 мм, то винт должен быть М4.

Если провод многожильный, то его предварительно следует пролудить припоем.

Клеммная колодка

Клеммная колодка это еще один современный метод соединения алюминиевого и медного проводов. Хотя он пользуется большой популярностью, метод соединения винтами и болтом гораздо надежнее. Однако клеммная колодка позволяет быстро и качественно соединить провода. При этом нет потребности в формировании колечек на конце провода, а также в дополнительной изоляции. Данная конструкция полностью исключает возможность соприкосновения двух оголенных проводов.

Выполняется такое соединение следующим образом: Конец провода зачищается от изоляции на длину до 5 мм. После в отверстие клеммной колодки вставляется провод, который затягивается винтом.

Обратите внимание! Затягивать винт следует с чувством, особенно алюминиевый провод.

Такое соединение очень выручает в тех случаях, когда из потолка торчит короткий отрезок алюминиевого провода. Если в таком случае пользоваться методом скруток, то провод рано или поздно попросту обломается. Это нельзя сказать об использовании клеммной колодки. Также если случайно в стене были перебиты алюминиевые провода, то данная технология упрощает их соединение. Но здесь есть одно но! Клеммную колодку нельзя прятать в штукатурке или в стене без специальной распределительной коробки.

Клеммная колодка и плоско-пружинный зажим

Такой метод соединения проводов появился сравнительно недавно. Существует два их вида: одноразовый и многоразовый. В последнем случае имеется специальный рычаг, который позволяет вынимать и вставлять провод несколько раз. Такие клеммные колодки позволяют соединять многожильные провода разных видов алюминиевых с медными проводами.

Они широко используются для монтажа люстр , а также для соединения проводов в распределительных коробках . В отверстие колодки провод вставляется с усилием и там надежно фиксируется. Чтобы вынуть провод, потребуются большие усилия. На практике лучше пользоваться многоразовыми клеммниками, которые позволяют в случае просчета переделать соединение.

С провода снимается изоляция на 10 мм. Рычажок на многоразовом клемнике поднимается вверх и вставляется провод. Затем рычаг возвращается в обратное положение. Соединение готово!

Данный вид соединения имеет практически все преимущества резьбового. Можно выделить быстроту монтажа, прочность, доступную цену и простоту соединения. Принцип его действия прост. Для соединения провода заклепкой подготавливаются колечки диаметром 4 мм. Сперва надевается алюминиевый провод, после пружинная шайба, медный провод и плоская шайба. В заклепочник вставляется стержень из стали и сжимается до щелчка ручки. В результате обрезается лишний проводник и соединение полностью готово.

Надежность такого соединения очень высокая. Его применяют для сращивания проводов. Самое главное требование при его использовании – изоляция участка соединения.

Скрутка алюминиевых проводов между собой

О преимуществах и особенностях скрутки мы говорили выше, но сейчас рассмотрим этот вопрос под другим углом, а именно, соединение алюминиевого провода с себе подобным. В данном случае успех применения метода скрутки напрямую будет зависеть от сечения, диаметра проводов и других важных факторов. В идеале алюминиевые провода лучше всего паять, предварительно скрутив их желобком.

Однако здесь важно быть внимательным, так как на поверхности алюминиевых проводов образовывается оксидная пленка. Даже если ее зачистить, то она очень быстро снова появиться, как уже отмечалось выше, поэтому концы провода можно зачистить напильником до блеска или наждачной бумагой. Самый нижний виток рекомендуется сжать плоскогубцами. Такое соединение будет долговечным и прочным.

Каждое соединение провода должно быть качественно заизолировано.

Рекомендуется размещать их в распределительных коробках. Если такое соединение просто заштукатурить в стене, то так ограничивается доступ к нему и, соответственно, подтянуть контакты будет невозможно. Хотя если использовать технологию пружинных зажимов, то в этом необходимости не будет.

Если вы хотите сделать такое соединение своими руками в домашних условиях, то не рекомендуется пользовать пайкой или сваркой провода при отсутствии опыта выполнения подобных работ. Лучшим вариантом будет контактный зажим или один из вышеописанных методов соединения алюминиевого провода с медным или между собой.

Итак, мы рассмотрели с вами наиболее распространенные методы соединения алюминиевого провода. Безусловно, если у вас нет опыта или вы попросту боитесь браться за такую работу, то лучше не рисковать и обратиться к специалисту. В противном случае, если у вас есть опыт таких работ, действуйте, следуя всем рекомендациям из этой статьи.

Видео

Смотрите мастер-класс по соединению меди с алюминием:

Очень часто в старых домах приходится при ремонте электропроводки соединять алюминиевые провода старой проводки с медными — вновь проложенными.

Кто незнаком с этой темой и делает ремонт своими руками- просто тупо скручивают их между собой и закрывают в распредкоробке, не понимая какую головную боль они себе приобретут в дальнейшем…

С этой темой- меди с алюминием- сталкиваются не отлько при монтаже внутренней электропроводки, но и при замене ввода в дом

Дело в том, что провода воздушной линии (ВЛ)- алюминиевые и если вы делаете вводной кабель медный, то просто так накрутить на алюминиевый провод жилу кабеля- нельзя!

А ведь делают же! Сколько раз сам видел… А потом удивляются- “Почему это у меня свет в доме моргает?!”

Да, действительно, а почему? А вот из-за чего.

Немного химии. Алюминий- очень активный метал, попробуйте его спаять простым методом как медный провод, ничего не получится.

Алюминий активно реагирует на воздух, вернее даже не на сам воздух, а на влагу в воздухе, быстро образуя на своей поверхности тонкую пленку окиси.

Эта пленка оказывает высокое сопротивление электрическому току- появляется так называемое “переходное сопротивление” в месте соединения проводов.

Но медный провод тоже окисляется, однако не так сильно и интенсивно как алюминий и пленка окиси на поверхности меди оказывает гораздо меньшее сопротивление протеканию тока.

Получается что при соединении медного и алюминиевого провода они контактируют своими оксидными пленками.

Так же у этих двух металлов разное линейное расширение , поэтому при изменении температуры в помещении или величины тока, протекающего через скрутку медь-алюминий контакт между ними со временем ослабевает .

Переходное сопротивление в скрутке итак “тормозило” электрический ток, да еще ослабление контакта еще более увеличивало величину переходного сопротивления.

Это приводит к тому, что скрутка начинает греться , чем дальше- тем больше, греется изоляция провода. разрушается от нагрева даже может загореть.

Сами знаете сколько домов сгорело из-за неисправностей в электропроводке и зачастую виновато в этом именно переходное сопротивление или плохой контакт.

Кстати о переходном сопротивлении.

Это активное сопротивление , то есть вся мощность на нем на 100% преобразуется в теплоту, ну как в утюге например)))

Что бы понять что это такое- представтье что два провода соединены между собой нихромовой проволокой и по ним протекает электрический ток, который раскаляет нихром докрасна .

Вот внутри скрутки медного и алюминиевого провода и находится такая раскаленная докрасна нихромовая нить. А оно вам надо?!

Запомните- переходное сопротивление- аналог раскаленной нихромовой нити.

Так, химии достаточно. Теперь как выйти из положения если надо соединить медный провод с алюминиевым .

Тут суть вот в чем: главное что бы эти два металла не соприкасались между собой. Между ними должен быть нейтральный по отношению к ним материал, естественно токопроводящий.

Это может быть свинцовый припой, дюралюминий,сталь, нержавейка, покрытие из хрома.

Кстати интересно- нельзя: цинк, углерод (графит) и серебро с золотом и платиной.

Хотя я себе не представляю кто может себе позволить такое удовольствие- соединять медь с алюминием через платину)))

В такм случае если денег море- лучше совсем провода полностью из платины сделать, потери напряжения исчезнут напрочь)))

Итак, соединяем медь с алюминием:

-С помощью клемных зажимов;

-Болтовое соединение через шайбы

-Слой из нейтрального материала

Клемные зажимы- это ответвительные сжимы (так называемые “орехи”), wago, клемники в изоляции и т.п.

Ну болтовое соединение итак понятно- делается петля на проводе, вставляется болт, а между медью и алюминием- стальные шайбы.

Такое соединение гораздо надежнее всех клемников и зажимов, единственный минус- большие габариты, в распредкоробке много метса занимают.

Я так сам делал например на вводе в дом- когда надо было соединить медный кабель с алюминиевым вводом от ВЛ. Да еще кабель был четырехжильным, а сеть- 220.

Тогда сделал на фазу и ноль по две жилы кабеля, соединил через болтовое соединение с обрезком алюминиевого провода, и уже этот обрезок был подключен энергетиками на ввод.

Уже второй год прошел- замечаний нет))) Это при наличии электроплиты в доме и всего прочего- электротитан, чайник, утюг, микроволновка и т.д.

Сейчас про слой из нейтрального материала. Я имею ввиду- свинцово-оловянный припой.

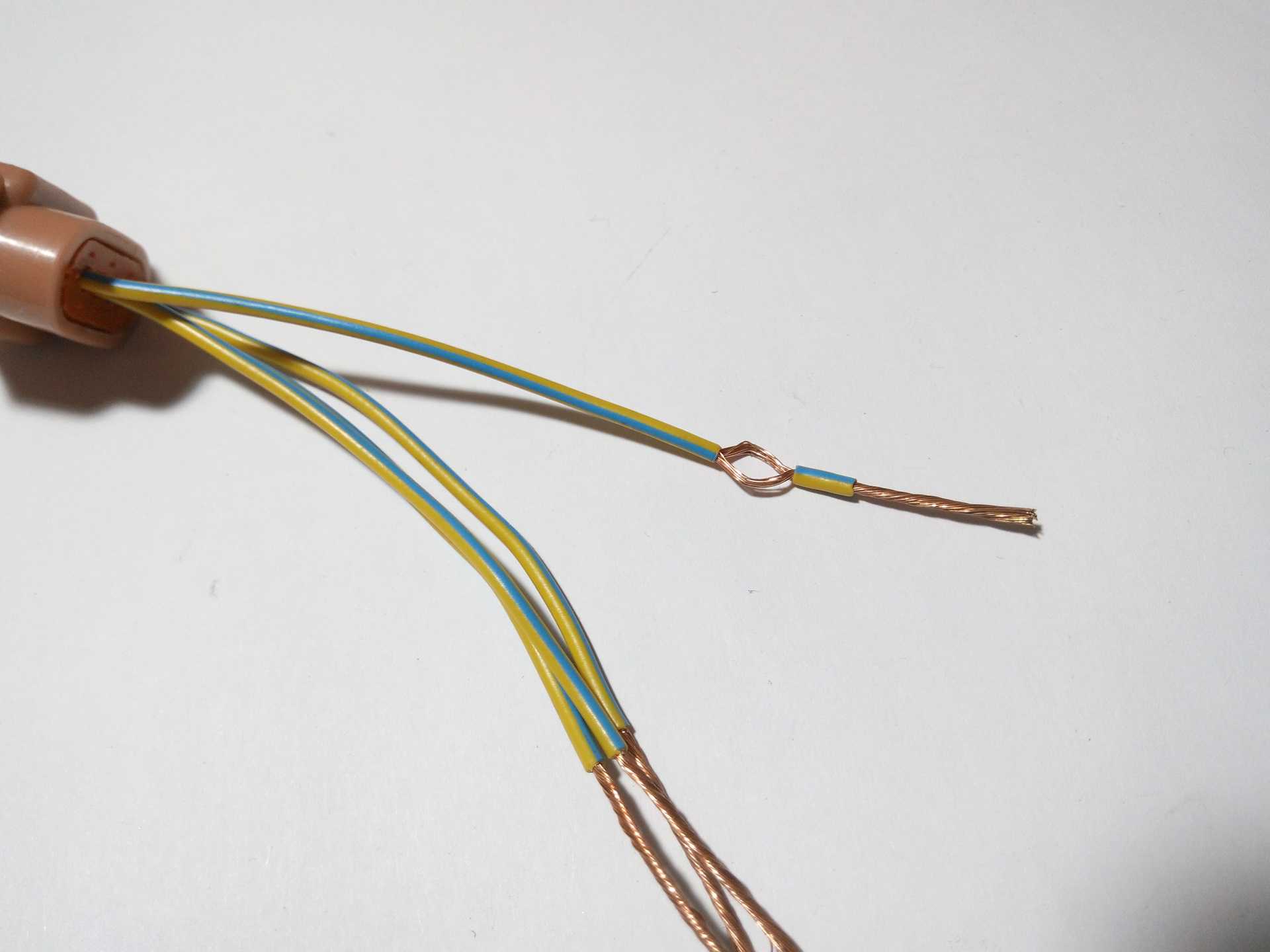

Как это делается покажу на фото:

Это хороший выход из положения когда нет под рукой зажимов или не хочется их использовать, а болтовое соединение не помещается в коробку.

Тогда надо покрыть медный провод припоем и сделать скрутку с алюминием- соединение будет надежным! Хотя и по ПУЭ- неправильным…

Там требуется или пайка-сварка или клемники-болты, чистая скрутка по ПУЭ- вне закона…

Хотя я лично однажды вскрыл распредкоробку освещения в старом доме- там с выключателя медный провод шел, а на лампочку- алюминиевый. Скрутка была чисто медь с алюминием без вских клемников, припоя и т.д.

Так состояние- как будто только что !

Все чистенько, никакого окисла и подгара. Я думаю это потому, что в квартире было всегда сухо и к тому же распредкоробка была наглухо запечатана в стене- то есть воздух в нее не проникал.

А поэтому и алюминий не окислялся и к тому же нагрузка на скрутку была минимальная- всего одна лампочка подцеплена.

Поэтому если через соединение медь-алюминий будет проходить большой ток, то лучше сделать болтовое соединение как самое простое, посложнее- пайка.

А вот ваговский зажим в таком случае я бы не рекомендовал использовать, лучше другие клемники где провода хотя бы винтом зажимаются.

Итак, сейчас вы знаете как соединять медный провод с алюминиевым и если вам придется это делать- уверен, вы сделаете правильный выбор!

Узнайте первым о новых материалах сайта!

Алюминиевая проводка

— опасна ли алюминиевая проводка?

Приблизительно 450 000 домов в Канаде, построенных в период с середины 1960-х до конца 1970-х годов, были оснащены алюминиевой, а не медной проводкой. В то время алюминиевая проводка считалась безопасной в использовании и рассматривалась как экономичная альтернатива. Исследования показали, что в домах с алюминиевой проводкой вероятность возгорания в 55 раз выше, чем в домах с медной проводкой.

Опасности алюминиевой проводки

Самая большая опасность с алюминиевой проводкой заключается в том, что опасность возгорания возникает из-за окисления и износа, вызванных точками подключения.Это может привести к перегреву и дугообразованию, что приведет к срабатыванию автоматического выключателя, но также может стать причиной пожара.

В Ньюмаркете, Авроре, Брэдфорде и Барри во многих домах до сих пор используется алюминиевая проводка.

Некоторые признаки, которые могут указывать на проблему с алюминиевой проводкой, включают следующее:

  • Розетки и выключатели, теплые на ощупь
  • Мерцающие огни
  • Цепи, которые не работают или постоянно отключают автоматический выключатель или предохранитель
  • Запах горелого пластика
  • Розетки, которые не работают, даже если цепи включены
  • Статическое электричество от электронного оборудования, такого как телевизор или компьютер

Любой из этих знаков может представлять потенциальную опасность возгорания для стандартной алюминиевой проводки.

Проводка алюминий-медь

Алюминиевая проводка должна быть проверена квалифицированным подрядчиком по электротехнике, утвержденным ESA, который имеет опыт устранения проблем с алюминиевой проводкой.

При работе с алюминиевой проводкой безопасными методами монтажа являются следующие три варианта:

1. Установка устройств CO/ALR или AL/CU
Это включает замену розеток и выключателей на устройства, имеющие рейтинг безопасного использования с алюминиевой проводкой.Это заботится как о расширении/сжатии металла, так и о проблемах с коррозией. К сожалению, этот выбор ограничен некоторыми старыми стандартными устройствами, такими как популярные устройства Decora в стиле Decora и новые розетки с защитой от несанкционированного доступа недоступны в форме CO/ARC. Этот метод сам по себе не касается соединений в осветительных приборах.

2. Медные пигтейлы со специальным закручивающимся разъемом
Наиболее распространенным методом решения этой проблемы является установка нового медного пигтейла между существующим алюминиевым проводом и любым электрическим устройством.Таким образом, этот экономически эффективный метод является хорошим началом для повышения безопасности электрической системы вашего дома. Все соединения с использованием утвержденных соединителей проводов и антиоксидантной пасты повышают проводимость и предотвращают коррозию.

3. Полная замена электропроводки дома с использованием только медной проводки
Очевидно, что это лучшее и безопасное долгосрочное решение дилеммы с алюминиевыми проводами. По понятным причинам это также самый трудоемкий и дорогой метод. При координации с другими крупными ремонтами общие затраты уменьшатся.

Любые три из этих методов должен выполнять только обученный и сертифицированный электрик, чтобы обеспечить правильную и безопасную установку электропроводки в вашем доме. В зависимости от обстоятельств компания MDC Electric может порекомендовать один из перечисленных выше вариантов или их комбинацию.

Позвоните в MDC Electric, если в вашем доме есть алюминиевая проводка

Только опытный электрик может точно определить уровень опасности дома с алюминиевыми проводами, а затем качественно и своевременно устранить проблему.

Если в вашем доме есть алюминиевая проводка, мы рекомендуем вам позвонить в MDC Electric или связаться с нами через нашу онлайн-форму. В MDC Electric мы оценим электропроводку в вашем доме, чтобы определить лучший вариант, чтобы сделать ваш дом максимально безопасным. Наши электрики имеют более чем 10-летний опыт ремонта алюминиевой проводки в районах Йорк, Ньюмаркет и Барри. MDC Electric сделает работу правильно с первого раза, каждый раз.

Можно ли соединить медный и алюминиевый провод? – NCERT ТОЧКА

Ответить

Единственный метод соединения меди и алюминия, который считается безопасным, — это использование соединения сращиванием.Чтобы быть более конкретным, вы должны подключать провода по одному, чтобы убедиться, что они не подвержены коррозии. Эффективность «косички» с использованием закручивающихся соединений была оценена Комиссией по безопасности потребительских товаров (CPSC).



Иными словами, что произойдет, если соединить медь с алюминием?

Когда медь вступает в контакт с алюминием При падении напряжения возможны три проблемы: низкое напряжение, которое может привести к повреждению оборудования, потеря энергии и низкая эффективность — и, что наиболее опасно, соединение нагревается, что может способствовать возгоранию при воздействии на него большой силы тока.



Кроме того, существуют ли какие-либо опасности, связанные со скручиванием алюминиевых проводов для соединения их с медными проводами?

Когда металл окисляется из-за тепла, он создает еще более плохое соединение и выделяет еще больше тепла, что в конечном итоге может воспламениться и вызвать пожар. Неправильный ремонт алюминиевой проводки, например соединение алюминиевого провода с медным с помощью скрученных соединений, может усугубить проблему.



В частности, как в этой ситуации соединить медный провод с алюминиевым проводом?

Чтобы соединить алюминиевую жилу с короткой медной жилой, ваш электрик просто подойдет к каждой розетке и соединит их вместе с помощью соединителя алюминиевых/медных проводов (обычно они окрашены в фиолетовый цвет для идентификации).Освещение и другие «неэлектрические» розетки, вероятно, являются лучшими кандидатами для этой стратегии. Когда дело доходит до розеток, вы можете либо косичкой, либо просто подключить розетку с номиналом Al/Cu.



Можно ли припаять медную проволоку к алюминию?

Алюминиевая проволока

используется для пайки. В ответ пайка алюминия очень сложна и требует совершенно другого подхода, чем пайка меди или металлических поверхностей, покрытых припоем. Проблема с алюминием заключается в оксиде, образующемся на поверхности металла, который необходимо очистить, прежде чем припой сможет сформировать электромеханическую связь с защитным материалом.



Было найдено 39 связанных вопросов и ответов.



По вашему мнению, алюминиевая проводка является нарушителем условий сделки?

По данным Nationwide Insurance, наиболее распространенными преградами при проверке дома являются следующие: асбест, проблемы с электричеством/сантехникой, проблемы с фундаментом, свинцовая краска, плесень, старая крыша, паразиты и повреждение водой. По данным realtor.com, есть и другие трудности с алюминиевой проводкой, скрытыми масляными баками, водопроводными трубами из полибутилена и ремонтом, выполненным без лицензий.



Как лучше всего определить, из алюминия или меди сделан провод?

Не прикасаясь к оголенным проводам в выключателях или розетках, внимательно осмотрите их. Алюминиевая проволока имеет серебристый цвет, а медная проволока, второй наиболее часто используемый металл, имеет ярко выраженный желтый оттенок. Проверьте цвет оголенных проводов на любых незакрытых розетках или выключателях, чтобы убедиться, что они не сработали.



Что произойдет, если медные провода заменить алюминиевой фольгой, а не наоборот?

Не будет риска проблем или повреждения, если мощность ваших кабелей достаточна для нагрузки (или, с точки зрения непрофессионала, электроприборов), а провода правильно подключены, чтобы избежать короткого замыкания (единственный враг электроустановка).



Можно ли использовать алюминиевую проволоку для косичек?

Если необходимые клеммы и соединения установлены без повреждения провода, а провод изготовлен из материалов, разрешенных Электротехническими нормами и правилами Канады, алюминиевая проводка с косичками является абсолютно безопасной процедурой. Использование косичек из алюминиевых проводов, сертифицированных Управлением по электробезопасности, является наиболее популярным методом обеспечения безопасности алюминиевых электроустановок.



Соответствует ли алюминиевая проводка нормам?

Алюминиевая проволока сама по себе опасности не представляет.Алюминиевый провод, если он выполнен правильно, в определенных ситуациях может быть столь же безопасным, как и медный провод. Однако, если он построен неправильно, соединения — точки, в которых провода соединяются с розетками и выключателями, — могут представлять опасность пожара и вызывать распространение огня.



Может ли медный провод быть серебристого цвета?

Имеет оловянное покрытие (серебристый цвет). Это используется в различных типах кабелей для уменьшения количества меди и повышения экономической эффективности.Электрически изолированный медный провод — это популярный вид медного провода, который вы часто найдете в электронике и бытовой технике. Электрически изолированный медный провод



Чем опасна алюминиевая проводка?

Внутренние свойства алюминия приводят к тому, что он изнашивается быстрее, чем медь, что приводит к более раннему выходу его из строя. Соединения в розетках, выключателях и осветительных приборах, которые включают алюминиевые провода, которые не проверяются, со временем становятся все более опасными.Неправильно подключенная проводка может перегреться, что может привести к пожару.



Безопасна ли проводка косичками?

Если розетка сертифицирована и внесена в список UL для сквозной проводки, а также если она правильно установлена, она должна быть безопасной в соответствии со Стандартом безопасности UL (UL 498), который включает в себя розетки и предназначен для обеспечения безопасности. . Подход косички включает перемещение точки соединения с розетки на проволочную гайку, а затем обратно.



Когда алюминиевая проводка была признана незаконной?

Если в вашем доме есть алюминиевые провода, вы можете сидеть в ожидании пожара. Во многих домах, построенных между 1965 и 1972 годами, для проведения электричества использовалась алюминиевая проводка вместо медной. Сама проводка не вызывает беспокойства, так как алюминий является безопасным проводником электричества.



Выгодно ли покупать недвижимость с алюминиевой проводкой?

Алюминиевая проводка не является незаконной, но она больше не соответствует нормам, и все новые жилые дома теперь строятся из медных проводов в соответствии с действующими строительными нормами.Советов о том, как обращаться с алюминиевой проволокой, будет достаточно, если вы планируете купить или продать недвижимость, в которой есть такая проводка.



Какова примерная стоимость преобразования алюминиевой проволоки в медную?

Как следует из названия, это решение предполагает полную замену алюминиевой проводки в доме на типичную медную. Вы должны выделить 10 000 долларов или больше на этот ремонт, в зависимости от размера вашей собственности, ее возраста и легкости, с которой вы можете добраться до старой проводки.



Нужна ли замена алюминиевой проводки?

Замена или ремонт алюминиевой проводки может эффективно и навсегда снизить угрозу возгорания и вреда, причиняемого выходом из строя (перегревом) проводных соединений и сращиваний. Настоятельно рекомендуется, чтобы вы наняли квалифицированного электрика для выполнения этой работы по очистке за вас.

Как сращивать алюминиевый провод

Чем выше потребление электроэнергии в повседневной жизни, тем важнее правильное подключение кабеля.Ведь это позволит обеспечить требования пожарной и электробезопасности. Поэтому мы предлагаем вам, как соединить алюминиевую проволоку.

В настоящее время во многих квартирах по-прежнему используется алюминиевая проводка. В этих случаях многие склонны использовать косичку из алюминиевой проволоки в медную. Соединения алюминия с алюминием обычно намного безопаснее. В противном случае, если в такой квартире требуется замена светильника или розетки, может возникнуть проблема.

Возможно, вам придется использовать алюминиевые разъемы для алюминиевых проводов.

Соединение из алюминия и меди

Прямое соединение этих металлов строго запрещено и является грубым нарушением. Так что будьте аккуратнее.

Непосредственный контакт меди и алюминия недопустим из-за несовместимости этих металлов. Всегда в этих случаях необходимо использовать проводной соединитель.

Под воздействием влаги такое соединение становится небезопасным: может стать причиной пожара .

Как сделать хорошее соединение?
  • Снимите изоляцию примерно с четырех диаметров винтов.
  • Зачищаем металл до блеска и формируем кольца.
  • Надеваем на винт пружинную шайбу, затем одинарную шайбу, затем кольцо проводника, одинарную шайбу, виток второго проводника, шайбу и гайку.
  • Затяните винт и все затяните до тех пор, пока пружинная шайба не распрямится и не потянет еще на пол-оборота.
  • Если медный провод многожильный, сначала необходимо подключить его. Не забывайте, что эти соединения нужно периодически проверять: оптимальная частота — раз в год.

Еще есть квартиры, где электропроводка выполнена алюминиевыми проводами. Поскольку производители ламп и других электроприборов сегодня используют медь в качестве предпочтительного материала, многие сомневаются, как правильно ее соединить.

Медь и алюминий имеют разные электрические потенциалы, поэтому между ними обязательно будет образовываться напряжение. Соединения алюминиевых проводов немного безопаснее.

Если бы это соединение двух металлов находилось в вакууме, то соединение длилось бы вечно.Чего нельзя сказать о аэрируемой атмосфере, где есть влага.

Алюминиевые соединения обычно более надежны, чем смешанные соединения. Специалисты пришли к выводу, что разность потенциалов более 0,6 мВ уже опасна для кабельных соединений.

Такой контакт нельзя назвать долговременным. Что касается меди и алюминия, то электрический потенциал между ними составляет 0,65 мВ, что выше обычного.

Получается гальваническая пара, как в батарее.Поэтому не допускается их соединение в электропроводку. Но что делать тем, у кого в квартире или доме алюминиевая схема электропроводки?

Здесь есть несколько вариантов:

Вы скручиваете два провода.

Самый старый вариант соединения электрических проводов – скрутка. Он же и самый простой.

Вернемся к электрическим потенциалам металлов. Для алюминия со свинцовым и оловянным припоем разность потенциалов равна 0.4 мВ. Для меди с припоем всего 0,25 мВ.

Получается, что если один из соединяемых проводов обработать этим припоем, то их можно надежно закрепить.

Подробнее: Как растянуть сварную проволочную изгородь

Обычно припой наносится на медную проволоку. Можно залудить как одножильный провод, так и многожильный. Во втором случае жилки необходимо скрутить, при этом учитывается их количество. Для кабелей большого сечения допускается лужение трех жил, а для малых сечений (не более одного мм²) – пяти жил.

Но даже такой вариант подключения не дает 100% гарантии, что контакт будет работать долго. Есть такое понятие, как линейное расширение металлов. То есть под воздействием температур они расширяются.

Узнайте, как работают контактные датчики.

При скрутке невозможно добиться прочного прилегания проводов друг к другу. При расширении между ними образуются зазоры, уменьшающие плотность примыкания. В конечном итоге это приводит к уменьшению значения проводимости.

По этой причине скручивание сегодня используется редко. Во всем этом процессе важно использовать алюминиевые разъемы для проводов.

Резьбовой контакт

Резьбовые соединения меди с алюминием считаются самыми надежными контактами, которые безотказно прослужат весь срок службы самих кабелей.

Простота подключения и возможность стыковки нескольких проводов в одном узле делают этот тип сегодня очень востребованным.

Действительно, обычно используется для соединения кабелей большого сечения. Количество подключаемых электрических линий будет ограничено только длиной болта (винта).

Возвращаемся к электрическому потенциалу металлов и определяем, что между алюминием и сталью (все болтовые элементы выполнены) разность потенциалов составляет 0,2 мВ, между медью и сталью — 0,45 мВ, что меньше нормы.

То есть окисление грозит не всем присутствующим в связке металлам.Прочность соединения алюминиевых проводов с медными в этом случае обеспечивается хорошо завинченным гаечным хомутом.

Между двумя жилами устанавливаются стальные шайбы

в качестве ограничителя контактов или автоматического выключателя. Важно, чтобы увидеть, если ваш дом с алюминием. От этого будет зависеть очень многое.

Как обеспечить правильный контакт с резьбовым соединением
  • Для правильного соединения медного провода с алюминиевым между собой необходимо:
  • Снять изоляционный слой на длину, равную четырем диаметрам болта.Если используется болт М6, размер открытого сечения должен быть 24 мм.
  • Если прожилки уже имеют поверхностное окисление, то их следует очистить.
  • Концы закатаны в кольца диаметром чуть больше диаметра болта.
  • На болт последовательно надеты: одна плоская шайба, любая проволока, плоская шайба, вторая проволока, еще одна плоская шайба, шайба и полностью затянутая гайка.
  • Обратите внимание, что для крепления таким способом проводов сечением не более двух мм² можно использовать болт М4.Если медный провод обработан припоем, нет необходимости размещать шайбу между двумя проводниками. Конец многожильного медного провода необходимо припаять.

Подробнее: Как сделать экран заднего проектора

Моноблочное соединение

Этот тип контакта аналогичен предыдущему. Только это одна штука.

Так что если вам нужно добавить к нему еще один провод, то придется разорвать соединение и сделать это по-новому.Этот контакт основан на заклепочном зажиме.

Сам процесс осуществляется с помощью уникального инструмента под названием клепальщик. Торцы зачищаются от изоляции, как и в предыдущем варианте.

Кольца изготавливаются чуть больше диаметра заклепки (их максимальное значение 4 мм).

  • Сначала устанавливается алюминиевый конец.
  • Затем плоская шайба и медный наконечник.
  • Затем еще одна шайба.
  • Вставьте конец заклепки в клепальщик и сожмите рукоятки инструмента до щелчка, указывающего на то, что стальной стержень был разрезан.
  • Соединение между разнородными металлами может быть рискованным, если вы не знаете, как его установить. Так что будьте осторожны.
Контакт клеммной колодки

Этот тип соединения медных и алюминиевых проводов чаще всего используется в осветительных приборах.

Прокладки поставляются с креплениями. По надежности соединения они уступают резьбовым контактам, но это один из самых простых вариантов.

Нет необходимости скручивать кольца или лужить концы, чтобы сделать изоляцию.Необходимо зачистить провода на длину 5-10 мм и вставить их в пазы клемм устройства.

Зажим выполнен с помощью винта. Придется напрячься, особенно для провода к алюминию. Если клеммная колодка соединяет медь и алюминий, устройство нельзя размещать под штукатуркой.

Может использоваться только в закрытых коробках: в распределительной коробке или крышке светильника.

Алюминиевая электропроводка

хоть и устарела, но ремонтировать ее гораздо проще.Ремонт алюминиевой проводки не требует таких усилий, как алюминий-медь. Вот почему многие страховые компании рассматривают этот тип вещей.

Изучите типы датчиков вибрации.

Как сращивать алюминиевые провода: часто задаваемые вопросы

Можно ли сращивать алюминиевый и медный провода?

Электрики могут соединить алюминиевые и медные провода вместе, используя идеальные соединители алюминиевых и медных проводов. Вы не можете соединить их стандартной проволочной гайкой без ужасных последствий.

Могу ли я соединить его с электрическим проводом?

Нет. Квалифицированные электрики могут безопасно сращивать провода, добавляя длину, необходимую для достижения места назначения.

Как лучше всего сращивать электрические провода?
  • Снимите внешнюю оболочку провода. Обязательно соедините два параллельных кабеля вместе.
  • Снимите изоляцию с проводников.
  • Осмотрите провода.
  • Удалите заглушки из распределительной коробки.
  • Подсоедините кабельные зажимы к распределительной коробке.
  • Вставьте провода.
  • Подсоедините кабели.
  • Прикрепите коробку и крышку.

Заключение

Можно сказать, что проблемы с электричеством немного сложны. Любая паршивая связь, которую мы устанавливаем, может закончиться катастрофой. Идея, в принципе, состоит в том, чтобы вызвать технаря-специалиста в теме. Они обычно используют от специального разъема до сращивания алюминиевых проводов, чтобы обеспечить соединение.

Однако, если вы считаете, что можете правильно выполнить этот тип сращивания, вы можете последовать нашему совету. Убедитесь, что у вас есть правильные инструменты.

Вы всегда должны соблюдать правила безопасности, и мы напоминаем вам, что электричество может стать критической проблемой, если вы не знаете, как его использовать.

Подробнее: Как подключить Power Point

Замена алюминиевой проводки на медную

Алюминиевая проводка в домах имеет несколько интересную и несколько противоречивую историю.Здесь, в MK Electric Man , у нас есть несколько клиентов, которые обращались к нам на протяжении многих лет, спрашивая нас, безопасно ли хранить их старую алюминиевую проводку в их домах, или было бы более безопасным решением для них. иди и замени его. Самый простой ответ на этот вопрос: да, старая алюминиевая проводка технически безопасна для хранения в вашем доме, если за ней правильно ухаживают на протяжении всего срока службы вашего дома. Хотя это может быть безопасно, но при надлежащем обслуживании медная проводка в конечном итоге будет лучше служить вашему дому по ряду различных причин.Если у вас дома алюминиевая проводка и нет явных проблем с электричеством, вы, вероятно, сможете отложить замену алюминиевой проводки на медную хотя бы на некоторое время, но поскольку алюминиевая проводка имеет тенденцию ухудшаться в качестве довольно быстро, вы не захотите делать это долго. Если в вашем доме есть алюминиевая проводка, вопрос в конечном итоге станет вопросом не о том, нужно ли вам модернизировать проводку, а о том, насколько срочно вам нужно это сделать. Чтобы помочь вам принять решение о том, следует ли вам заменить алюминиевую проводку вашего дома на медную, наши электрики в Новом Орлеане нашли время, чтобы собрать некоторую информацию, которая, как мы надеемся, окажется вам полезной в процессе принятия решения.

Проводимость

Проводка из алюминия

обычно имеет объемную проводимость на 38,2% меньше, чем у стандартной медной проводки. В основном это означает, что алюминиевая проводка просто не способна выдерживать столько электричества, сколько медная проводка. Фактически, электротехническая промышленность изменила стандарт электропроводки с алюминиевой проводки на медную в значительной степени потому, что знала об этой разнице. Чтобы алюминиевая проводка могла пропускать такое же количество тока, которое может безопасно проходить по медной проводке, алюминиевая проводка должна быть как минимум на один калибр больше.

Долговечность

Алюминий менее плотный материал, чем медь, поэтому алюминиевая проводка менее прочная и менее гибкая, чем медная. Если электрик не имеет должного уровня навыков при работе с алюминиевой электропроводкой, особенно при ее изгибе или скручивании, алюминиевая жила внутри изоляции может довольно легко порваться. Кроме того, при скручивании проводника на крепежном винте существует серьезная вероятность расщепления проводника, что приведет к возникновению дуги и серьезному потенциалу возгорания.

Плавление

Алюминий как металл имеет очень низкую температуру плавления, и поэтому, если алюминиевая проводка в вашем доме подвергается любому перегреву, это может необратимо и сильно повлиять на проводник. В дополнение к более низкой температуре плавления, чем у меди, алюминий также плавится с большей скоростью, и когда алюминий превращается в расплавленную ванну, он имеет серьезный потенциал для воспламенения всего горючего, которое оказывается под рукой.

Коррозия

Алюминиевая проводка более подвержена коррозии и атмосферным воздействиям, чем медная.В течение длительного периода времени алюминиевая проводка имеет тенденцию к коррозии, которая начинает проникать между любыми соединениями между алюминием и любым другим типом металла. Кроме того, там, где медь имеет тенденцию к коррозии до более зеленого цвета, эта коррозия фактически не влияет на проводимость проводки, в отличие от белой коррозии на алюминиевой проводке.

Температура

Алюминиевая проводка

также имеет тенденцию изменять плотность при воздействии высоких и низких температур, что приводит к выравниванию соединения любой клеммы алюминиевого электрического соединения.Как правило, это означает, что ваши алюминиевые соединения со временем ослабнут, и их должен будет подтянуть профессиональный электрик.


Если вы хотите заменить алюминиевую проводку на медную, позвоните нашим электрикам в Новом Орлеане по телефону 504-899-5483 или заполните нашу онлайн-форму запроса.

Ручка и проводка трубки | Опасности, замена и многое другое

Что вы можете сделать, чтобы сохранить проводку ручки и трубки?

Если в настоящее время в вашем доме есть электропроводка K&T, Международная ассоциация сертифицированных домашних инспекторов (InterNACHI) дает следующие рекомендации:

  • Для проверки системы обратитесь к квалифицированному электрику.Только эксперт может подтвердить правильность установки и модификации системы.

  • Не включайте в доме чрезмерное количество электроприборов, так как это может привести к пожару.

  • Замените все розетки на розетки с прерывателем цепи замыкания на землю (GFCI). Это трехконтактные розетки со встроенной кнопкой сброса.

  • Если проводка ломкая или треснувшая, ее следует заменить.Правильное техническое обслуживание имеет решающее значение.

  • Электропроводка K&T не должна использоваться на кухнях, в ванных комнатах, в прачечных или на открытом воздухе. Проводка должна быть заземлена для безопасного использования в этих местах.

  • Замена электропроводки в доме может занять несколько недель и стоить тысячи долларов, но ненадежная электропроводка может вызвать пожар, осложнить сделки с недвижимостью и вызвать беспокойство у страховых компаний.

  • Домовладельцы должны тщательно обдумать свои возможности, прежде чем принимать решение о переделке электропроводки в доме.

  • Домовладелец или электрик должны тщательно удалить любую изоляцию вокруг проводов k&t.

  • Потенциальные покупатели жилья должны получить оценку стоимости замены электропроводки k&t. Они могут использовать эту сумму, чтобы договориться о более низкой цене дома.

Каков ожидаемый срок службы проводки ручки и трубки?

Медная проводка

может прослужить до 100 лет.Ручка и трубка тоже могут прослужить долго, но одна из основных проблем с проводкой k&t, из всех вышеперечисленных, это проблема со старой, изношенной, изоляцией. Он имеет тенденцию становиться хрупким и может легко сломаться, оставив оголенные провода открытыми. Специалисты рекомендуют заменить проводку, как только изоляция станет хрупкой.

Стоимость замены всей системы дома с медной проводкой действительно варьируется в зависимости от размера дома и количества проводки k&t.Но это не возмутительно дорого, и может быть сделано довольно быстро и с минимальным ущербом. Конечным результатом будет более эффективный и безопасный дом, а также повысится стоимость перепродажи, если придет время, когда вы решите продать.

Что нужно знать вашей страховой компании?

Ваша страховая компания всегда захочет знать, какой тип электропроводки есть в вашем доме. Они захотят узнать, весь ли дом был подключен таким образом или часть дома была обновлена.Они могут потребовать от вас, чтобы электрик проверил проводку, прежде чем они смогут предложить вам страхование дома. Ряд проблем может возникнуть, когда проводка была заменена только в части дома, а в остальной части дома все еще есть ручка и трубка. Соединения между двумя системами могут расширяться и сужаться с разной скоростью, что приводит к ослаблению соединений.

Кроме того, проводка ручек и трубок проходит через 60-амперную сеть, но большинство страховых компаний требуют, чтобы в вашем доме была 100-амперная панель обслуживания/автоматического выключателя.

Есть компании, которые откажутся застраховать вас проводкой k&t, так как считают риск слишком высоким. Однако есть и другие, которые застрахуют ваш дом, возможно, с более высокой премией или более высокими франшизами. Также может потребоваться проведение электрического осмотра профессионалом, прежде чем может быть предложено покрытие.

Покупка красивого старого дома имеет как свои преимущества, так и свои проблемы. Необходимость справиться с проводкой ручки и трубки, безусловно, является одной из самых больших проблем, с которыми вы столкнетесь.Однако, если проводка в вашем доме находится в хорошем состоянии и находится в хорошем состоянии, даже если она существует уже некоторое время, у вас не должно возникнуть проблем с получением страховки на жилье.

Другие часто задаваемые вопросы

Можно ли заземлить проводку ручки и трубки?

Если электрические розетки в вашем доме имеют три контакта, можно с уверенностью сказать, что подключенная к ним проводка заземлена надлежащим образом. Проводка с ручкой и трубкой не имеет третьего разъема, расположенного сразу под двумя другими, и, таким образом, не обеспечивает надлежащей защиты от поражения электрическим током в случае ослабления провода.

Однако, если вы пытаетесь выяснить, какой тип электропроводки в вашем доме в целом, простой проверки розеток на наличие двух или трех вилок будет недостаточно. Поскольку в других электрических системах, таких как дуплексная электропроводка с защитной оболочкой, также используются розетки с двумя контактами, вам необходимо провести более тщательное исследование, прежде чем прийти к окончательному диагнозу.

К сожалению, если вы надеетесь заземлить существующую систему k&t, вы будете сильно разочарованы.В интересах соблюдения правил — не говоря уже о том, чтобы ваш дом был правильно и безопасно подключен сверху вниз — вам придется перемонтировать всю собственность.

Сколько стоит замена ручки и проводки трубки?

Точная стоимость замены электропроводки в вашем доме может резко меняться в зависимости от размера, общего состояния, возраста объекта, доступа к электропроводке и других факторов, которые невозможно предсказать без личного осмотра. Поэтому лучше всего проконсультироваться с лицензированным электриком, чтобы получить точную оценку того, что вы можете ожидать к концу проекта.

Как узнать, есть ли в доме проводка с ручкой и трубкой?

Если вы не уверены, используется ли в вашем доме электропроводка K&T, стоит потратить некоторое время на краткий осмотр имущества, чтобы выяснить это. Самый простой метод будет заключаться в проверке ключевых областей, таких как открытые стыки в подвале или чердаке, на наличие белых керамических ручек, прибитых к балкам с проходящей через них электропроводкой. За исключением каких-либо непредсказуемых обстоятельств, наличие этих контрольных признаков почти наверняка будет означать, что ваш дом был подключен с использованием метода k&t.

Стоит также отметить, что в вашем доме все еще может быть электропроводка k&t, даже если вы не найдете ни одного из этих признаков. В этих случаях вам нужно спланировать полную диагностику, чтобы быть абсолютно уверенным в том, какая проводка используется в вашем доме. В конце концов, вы почувствуете себя в безопасности и будете лучше осведомлены о своем доме в целом, и от этого выиграете и вы, и имущество.

Хотите узнать больше? Посетите наши ресурсные центры, чтобы найти сотни полезных статей, созданных специально для домовладельцев, владельцев квартир, арендодателей и арендаторов.Затем менее чем за 5 минут получите онлайн-котировку и узнайте, насколько доступным может быть персонализированное страхование жилья.

Пристальный взгляд: примите необходимые меры предосторожности при использовании алюминиевой проводки

Весенний рынок недвижимости накаляется, и у тех, кто хочет купить или продать жилую недвижимость, возникают вопросы и опасения по поводу алюминиевой проводки.

Алюминиевые ответвления проводки использовались в 1960-х и 1970-х годах во многих домах для подключения розеток, выключателей и других устройств.Алюминий не так эффективно проводит электричество, как медь, и создает большее сопротивление и тепло.

Одножильная ответвленная алюминиевая проводка стала причиной нескольких пожаров в домах. Причиной этих возгораний обычно является не сам алюминиевый провод, а результат неправильного соединения.

Алюминиевая проводка также расширяется и сжимается больше, чем медная, поэтому существует тенденция к ослаблению соединений на устройствах (выключатели, розетки и выключатели) и распределительных коробках.Окисление будет накапливаться между ослабленными соединениями, вызывая увеличение количества выделяемого тепла, что затем может представлять потенциальную опасность возгорания.

Не заменяйте устройства устройствами, предназначенными только для меди, поскольку они также могут быть пожароопасными. Доступны устройства с медным/алюминиевым номиналом, но они намного дороже, чем стандартные устройства только с медным номиналом.

В целях безопасности, когда речь идет об алюминиевом проводе, вам необходимо обратиться к лицензированному электрику, если:

  • Розетки и накладки выключателей необычно нагрелись или покоробились
  • Из розеток и выключателей исходит дым или искры
  • Странные запахи в области розеток и выключателей
  • У вас непонятные проблемы с подключаемыми светильниками и электроприборами

Периодически мерцают лампочки.

Многие частные лица и страховые компании считают, что алюминиевую проводку следует заменить медной. Следует отметить, что это не всегда необходимо, поскольку существуют утвержденные или признанные методы обеспечения безопасности этих систем.

При наличии одножильного алюминиевого провода (ответвления № 12 или № 10 общего назначения) важно установить или проверить правильность подключения всех устройств и клемм по всему дому. Концы медных проводов, известные как «косички», могут быть установлены на всех клеммах.Стандартные проволочные гайки не одобрены для скребковых хвостов и должны быть заменены, если они присутствуют, поскольку они представляют опасность возгорания. Необходимо использовать специальные проволочные гайки, одобренные для алюминиевых и медных соединений.

Меры предосторожности при работе с алюминиевой проводкой:

  • Не переплавляйте алюминиевую проводку. Рейтинг AWG (American Wire Gauge) алюминиевой проводки № 12 эквивалентен медной проводке № 14. Оба рассчитаны на 15 ампер, поэтому используйте только стеклянный предохранитель с номиналом t5 ампер, картриджный предохранитель или прерыватель для алюминиевой проводки с маркировкой 12/2 или 12/3.
  • Медь и алюминий никогда не должны соединяться вместе, за исключением использования специальной пасты с антиоксидантами и обжатия одобренными зажимными соединителями. Если вы используете накручиваемые соединители (гайки или цапфы), убедитесь, что они одобрены для использования с алюминиевой проводкой.
  • При покупке сменных розеток, выключателей или светильников убедитесь, что они совместимы с алюминиевой проводкой. Как правило, розетки, одобренные для алюминиевой проводки, имеют штамп CO/ALR, CU-AL или AL-CU, указывающий, что они могут использоваться как для меди, так и для алюминия.Более новые выключатели и розетки Decor (новый дизайнерский вид плоских розеток и выключателей) не рассчитаны на алюминий.
  • Не используйте розетки со штампом AL и перечеркнутой линией. Эти розетки несовместимы с алюминиевой проводкой.

В рамках плана профилактического обслуживания дома проверьте выключатели и розетки, сняв накладки и осмотрев провода на наличие признаков подгорания, ослабления соединения, нагревания и запаха.

Алюминиевая проводка не подходит для самостоятельной сборки.Если вы подозреваете что-то необычное, обратитесь к лицензированному электрику для работы с цепями с алюминиевой проводкой.

Если у вас есть дом с алюминиевым проводом, вам следует каждые несколько лет привлекать лицензированного электрика для проверки всех соединений, чтобы убедиться, что они затянуты и не окислены.

Если вы подумываете о покупке дома с алюминиевой проводкой, некоторые страховые компании потребуют провести проверку дома ESA (Управление электробезопасности), некоторые взимают дополнительную плату за страхование дома, а некоторые даже могут потребовать, чтобы все Соединения алюминиевые с медными косичками, стоимость которых может быть очень дорогой, прежде чем они будут страховать дом.

Роб Паркер является зарегистрированным жилищным инспектором (RHI) в Ассоциации жилищных инспекторов Онтарио и сертифицированным инспектором ASHI (ACI) в Американском обществе жилищных инспекторов. С Робом можно связаться в Службе инспекции домов Thamespec (519) 857-7101, по электронной почте [email protected] или на сайте www.thamespec-inspections.com

Можно ли соединить алюминий с медной проводкой? – Sluiceartfair.com

Можно ли соединить алюминий с медной проводкой?

Единственным безопасным способом соединения меди и алюминия является стыковочный соединитель.В частности, вы должны подключать провода по отдельности, чтобы они не были подвержены коррозии. Эффективность «пигтейлов» с использованием поворотных соединителей была оценена персоналом CPSC.

Сколько стоит замена проводки с алюминия на медь?

Стоимость будет зависеть от размера вашего дома, его возраста и доступности электропроводки для нанятых вами электриков. Чтобы дать вам представление, замена алюминиевых проводов на медные во всем доме будет стоить от 8 000 до 15 000 долларов, но все же это зависит от некоторых факторов.

Как соединить алюминий с медью?

Соединение алюминиевой проводки в виде косички предполагает сращивание короткого отрезка медного провода с алюминиевым проводом, а затем подключение медного провода к электрическому устройству, одобренному для медного соединения. Должны использоваться соответствующие соединители, одобренные для соединений меди с алюминием, и антиоксидантные соединения.

Существуют ли какие-либо опасности, связанные с алюминиевыми проводами, соединенными с медными проводами путем скручивания?

Неправильный ремонт алюминиевой проводки, такой как соединение алюминиевого провода с медным проводом с медными накручиваемыми соединителями, может усугубить проблему и может быть опасным.

Что произойдет, если смешать алюминий и медь?

Медь и алюминий можно комбинировать, образуя медно-алюминиевый сплав. Сплав представляет собой смесь и поэтому не имеет химической формулы. При охлаждении этого раствора в виде осадка может образоваться интерметаллическое соединение CuAl2 или алюминид меди.

Сложно ли заменить алюминиевую проводку?

Замена алюминиевой проводки Поскольку почти вся электропроводка проходит между стенами, этот метод требует много времени и требует вырезания отверстий в стенах, что приводит к дорогостоящему ремонту.

Чем плоха алюминиевая проводка?

Проблема с алюминиевой проводкой заключается в том, что она расширяется и сжимается с большой скоростью, что может привести к ослаблению соединений. Соединения между алюминием и медью также могут вызывать окисление, сопротивление, нагревание, повышенное расширение… вы поняли. Все это может привести к пожару.

Вам нужны специальные розетки для алюминиевой проводки?

Алюминиевая проводка безопасна при правильной установке. Используйте только настенные выключатели и розетки CO/ALR. Если в вашем доме алюминиевая проводка и вам необходимо заменить выключатель или розетку, замена должна быть типа, специально одобренного для использования с алюминиевой проводкой.Одобренные устройства имеют маркировку «CO/ALR».

Почему в соединительных проводах используются медь и алюминий?

Медь и алюминий являются хорошими проводниками, поскольку они обеспечивают проводящий путь для движения электрона по цепи. У них есть свободные электроны, которые могут быть ускорены разностью потенциалов. Поэтому соединительные провода в цепи выполнены из меди и алюминия.

Когда была запрещена алюминиевая проводка?

В 1972 году формула алюминиевой проводки изменилась, что сделало ее более безопасной.Алюминиевая проводка использовалась в домах на одну семью в течение нескольких лет после этого, но к середине 70-х годов от нее полностью отказались.

Безопасно ли соединять алюминиевую и медную проводку?

Однако существует несколько способов надежного соединения алюминиевой и медной проводки. Можно безопасно соединить два разных типа проводов, если вы сделаете это через систему под названием CU/AL. Они часто выглядят как небольшие фитинги в форме коробки и предназначены для предотвращения соединения проводов и коррозии друг друга.

Можно ли безопасно соединить алюминиевый и медный провода?

Единственным безопасным способом соединения меди и алюминия является сращивание. В частности, вы должны подключать провода по отдельности, чтобы они не были подвержены коррозии. Любые WAGO имеют луженую медную жилу, которую можно безопасно подключать как к алюминиевым, так и к медным проводам. Контактная паста защищает от влаги (которая может соединить провода и вызвать их коррозию), а также имеет зернистый материал для удаления окисления с поверхности провода.

Что используется для соединения алюминиевого провода с медным?

Используйте только соединители проводов соответствующего размера для соединяемых проводов.

  • Медные провода.
  • Убедитесь, что соединители проводов имеют подлинный символ списка UL.
  • Нанесите гель-ингибитор коррозии на соединяемые провода.
  • Убедитесь, что провода надежно закреплены внутри разъемов проводов.
  • Можно ли соединить медный провод с алюминиевым проводом?

    Алюминиевый и медный провод также можно соединять вместе, но с этим нужно обращаться с особой осторожностью, потому что, если провода не соединяются вместе с помощью специальных обжимных устройств или антиокислительной смазки, они загорятся при нагревании проводника.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    *
