Отличие алюминиевых радиаторов отопления от биметаллических: особенности и преимущества их использования

Содержание

особенности и преимущества их использования

За счёт территориальных и климатических особенностей России вопрос отопления всегда остаётся весьма важным. Постоянно растут требования к таким отопительным приборам как радиаторы. В свете этой тенденции на замену устаревающим радиаторам из чугуна приходят аналогичные приборы из алюминия и биметалла.

Несмотря на то, что внешне эти два типа радиаторов довольно схожи, у них имеется немало различий по технической части, которые довольно сильно интересуют потенциальных покупателей.

Разобраться в чём разница между алюминиевыми и биметаллическими радиаторами, в их особенностях, нюансах и преимуществах мы и попробуем в данной статье.

Алюминиевые радиаторы

Для алюминиевых радиаторов требуется теплоноситель как можно более чистый. По этой причине их лучше всего использовать в частных домах с автономной системой отопления, что в многоквартирных домах – большая редкость.

Именно в автономной отопительной системе вы можете сами вести контроль за качеством теплоносителя, а также за давлением в трубах самой системы. В автономных системах практически нет опасности возникновения протечек вследствие гидроударов.

Алюминиевые радиаторы

Современные алюминиевые радиаторы имеют эстетичный и элегантный внешний вид, а также стильный дизайн. Всё это, вкупе с хорошими пользовательскими характеристиками и демократической ценой выводит их в топ продаж среди владельцев частных загородных домов. Срок службы алюминиевых радиаторов разнится в промежутке 10-25 лет, если, конечно, соблюдать все инструкции по их использованию.

У алюминиевых радиаторов по стандарту есть следующие межосевые расстояния: 200, 350 и 500 мм. Помимо этого, есть вертикальные модели большей высоты с межосевым расстоянием от 850 мм.

Производство алюминиевых радиаторов

При изготовлении алюминиевых радиаторов используется сплав из высококачественного алюминия с добавлением кремния. По технике изготовления радиаторы делятся на литые и изготовленные методом экструзии.

Литые радиаторы

При литом способе сплав заливается в формы, затем добавляется кремний для прочности. Благодаря этому секции радиаторов получаются герметичными, выдерживающими давление до 16 бар. Во время испытаний батареи подвергаются опрессовке в 25 бар.

Помимо этого, у подавляющего числа радиаторов есть рёбра в форме лепестков, которые играют роль конвекторов, для положения направления воздушного тёплого потока в отапливаемое помещение. В зависимости от числа таких каналов будет увеличиваться теплоотдача и теплообмен.

Литые радиаторы из алюминия делятся на разборные секции, благодаря чему количество секций можно уменьшать или увеличивать для повышения или понижения тепловой мощности. Таким образом, вышедшую из строя секцию можно легко поменять на новую.

Способ экструзии

В этом способе теплообменная часть изготавливается в экструдере под давлением, а нижние и верхние коллекторы отливаются отдельно. Затем все части соединяются вместе с помощью развальцовки, сварки или запрессовки. В общем, такие радиаторы не являются монолитными.

Ремонтировать повреждённые компоненты нельзя, также, как и наращивать или уменьшать количество секций – всё следует рассчитать и прикинуть перед этим, какой теплообмен и мощность вам нужны.

В экстремальных условиях такие радиаторы работают не особо хорошо, посему они проигрывают по сравнению с литыми постепенно вытесняются с рынка. Зато цена на них сильно ниже.

Анодированные алюминиевые радиаторы

В данном случае, после такое как секции радиатора отлиты, они проходят через оксидирование анодом, отсюда и название. Делается это для того, чтобы повысить устойчивость радиаторов к образованию коррозии.

У анодированных радиаторов каналы внутри более гладки, и теплоноситель проходит по ним беспрепятственно, за счёт чего прогрев всех секций происходит по максимуму и полностью равномерно.

Анодированные алюминиевые радиаторы

Такие радиаторы обладают выдержкой давления до 75 бар и температуры до 130°C. Впрочем, такие достоинства и стоят соответствующих денег. Анодированные радиаторы являются разборными, их секции можно увеличивать в количестве или попросту менять на исправные.

Анодированные радиаторы можно устанавливать в самые разные системы отопления, по теплоносителям ограничений не имеется.

Достоинства и особенности алюминиевых радиаторов

  • Алюминиевые радиаторы имеют высокую теплоотдачу.
  • Они немного весят, их легко перевозить, перетаскивать и монтировать.
  • Выглядят довольно стильно и имеют множество разных типоразмеров, благодаря чему их можно устанавливать в самых разных местах.
  • Их выгодно использовать с термостатами за счёт хорошей инерции тепла.

Однако, не стоит забывать о том, что мы уже упоминали в начале статьи. Алюминиевые радиаторы лучше всего использовать именно в частных домах, с отдельной отопительной системой. Из-за теплоносителей, используемых в отоплении обычных многоквартирных домов они могут в итоге выйти из строя.

Алюминиевые радиаторы Rifar

Радиаторы из алюминия, производимые компании Rifar, имеющие среди своих аналогов самые передовые показатели, на ряду с этим обладают также примечательными особенностями по части конструкции. Строение вертикального канала и стенка толщиной в 2,8 мм позволяют им выдерживать давление до 20 атмосфер. Это и является их основным отличием от марок других алюминиевых радиаторов.

Алюминиевые радиаторы Rifar

Для свободного протока теплоносителя они имеют пониженное гидравлическое сопротивление. С такими радиаторами в качестве теплоносителя можно использовать даже незамерзающие жидкости. На такие радиаторы ставится жёлтая наклейка, где перечисляются основные виды теплоносителей, пригодных для использования. Срок службы радиаторов из алюминия компании Rifar составляет от 10 до 25 лет.

Биметаллические радиаторы

Биметаллические радиаторы называются так потому, что их изготавливают из сплавов двух видов. Чтобы теплоноситель свободно протекал по внутренним каналам, они изготавливаются из нержавеющей стали. Снаружи радиаторы “обёрнуты” в корпус из алюминия, который славится хорошим теплообменом и эстетичным внешним видом.

За счёт сплава из стали и корпуса из алюминия складывается превосходная теплоотдача и надёжность биметаллических радиаторов. Каналы из стали отлично справляются с щелочной средой и кислотностью теплоносителей отопительных систем многоквартирных домов. Именно по этой причине наиболее часто биметаллические радиаторы находят своё применение именно там.

Биметаллические радиаторы отопления

Теплоноситель с высокими показателями кислотности и щёлочности хорошо циркулирует по стальным каналам, при этом не касается внешнего корпуса из алюминия. А тот, в свою очередь, за счёт своей гладкости и конвекции хорошо производит тепло в помещении. Да и вообще, как уже было выше сказано, корпус из алюминия смотрится более чем стильно.

Кстати о стильности. Эту самую стильность алюминиевому корпусу обеспечивает покрытие из эмали. Помимо декоративных функций оно выполняет ещё и практическую – надёжно защищает корпус из алюминия от образования коррозии. Так что он всегда выглядит почти как новенький и долго сохраняет свои эксплуатационные характеристики.

В случае, если вы решили использовать биметаллические радиаторы в частных домах с автономным отоплением, мы рекомендуем вам встроить в отопительную систему специальный насос, чтобы повысить давление в системе. Его может не хватать для нормальной работы радиатора из биметалла.

Благодаря стальным каналам биметаллические радиаторы обладают повышенной устойчивостью к гидроударам и высокому давлению в трубах отопительной системы. Радиаторы могут поставляться как отдельными секциями, так и в виде блоков, неразборных. Последний вариант является наиболее надёжным.

К блокам можно также присоединять дополнительные секции или блоки. Установка осуществляется на резьбовых соединениях с прокладками из резины, для выдержки высоких и низких температурах и повышенного давления.

Достоинства и особенности биметаллических радиаторов
  • Алюминий хорошо проводит тепло и в короткие сроки позволяет прогреть помещения.
  • Каналы радиаторов обладают стойкостью к коррозии при контакте с теплоносителем. Это значительно продлевает срок службы радиаторов из биметалла.
  • Помимо защиты от коррозии эмалевое покрытие алюминиевого корпуса также придаёт радиаторам стильный облик. Можно устанавливать в любом помещении.
  • За счёт того, что радиаторы из биметалла хорошо переносят высокое давление и температуру, они отлично “уживаются” в любых отопительных системах, особенно в многоквартирных домах с центральным отоплением.
  • Такие радиаторы мало весят, их легко перевозить и монтировать, причём самостоятельно.

Биметаллические радиаторы Rifar

Радиаторы из биметалла, производимые компанией Rifar, бывают как секционные, так и монолитные. Сейчас мы с вами рассмотрим по порядку оба типа.

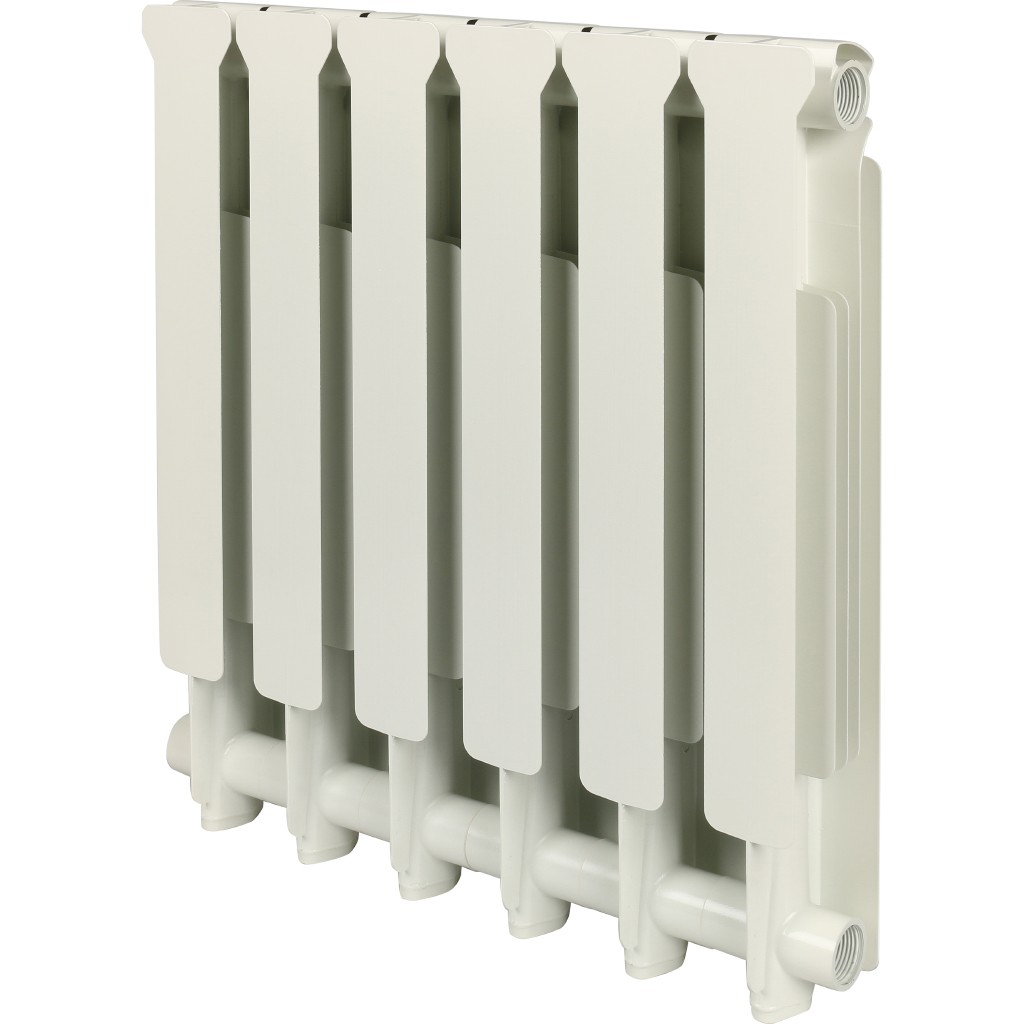

Секционные биметаллические радиаторы Rifar

Конструктивно такие радиаторы представляют собой секции с прокладкой из силикона. Выпускается данная серия с межосевыми расстояниями 200, 300 и 500 мм. Причём, модель с расстоянием до 500 мм представляет собой одну из самых мощных моделей всей линейки.

По конструкции секция биметаллических радиаторов Rifar представляет собой трубу из нержавеющей стали, залитой алюминиевым сплавом, причём, заливка происходила под высоким давлением. За счёт этого каждая секция таких радиаторов отличается прочностью и отличной теплоотдачей.

Следует отметить, что для биметаллических радиаторов Rifar допускается использование только специальной воды по параграфу 4.8 СО 153-34.20.51 – 2003 из “Правил технической эксплуатации электрических станций и сетей РФ”. Срок службы радиаторов данной модели составляет от 10 до 25 лет.

Биметаллические радиаторы Rifar

Монолитные биметаллические радиаторы Rifar

Конструкция монолитных радиаторов из биметалла устроена таким образом, что его внутренние каналы сварены воедино, а по ним протекает теплоноситель. За счёт этого в данных радиаторах протечки практически исключены.

Продвинутая геометрии поверхностей, передающих тепло, из алюминиевого сплава, наделяют биметаллические монолитные радиаторы Rifar отличной теплопроводностью. Они комфортно и эффективно поддерживают режим температуры в помещении.

Служат радиаторы до 25 лет, устойчивы к коррозии. У них отсутствуют стыки между секциями, плюс с ними можно использовать самые различные типы теплоносителей, даже антифриз. Выдерживают давление до 100 атмосфер!

Т.к. тепловой поток у данных радиаторов успешно сочетает в себе как радиационную, так и конвективную составляющие, эти радиаторы можно использовать как в медицинских, так и в детских учреждениях.

Подытоживая всё выше сказанное, мы можем прийти к выводу, что алюминиевые радиаторы хороши при использовании в частных домах с автономной системой отопления, а биметаллические, наоборот, в многоквартирных зданиях, с общей отопительной системой.

При этом, следует также отметить, что среди всех своих аналогов, фирма Rifar, производящая как алюминиевые, так и биметаллические радиаторы отопления, является несомненным лидером в своём направлении.

В следующих статьях мы более подробно постараемся сравнить между собой алюминиевые и биметаллические радиаторы по различным эксплуатационным показателям.

Алюминиевый или биметаллический радиатор, какой лучше?

Радиаторы отопления относятся к категории оборудования, которое редко подлежит замене. Поэтому во время капитального ремонта в квартире новостройке или частном доме хочется, чтобы новые батареи исправно работали, были эффективны и имели привлекательный внешний вид.

Наиболее оптимальным вариантом считаются алюминиевые и биметаллические модели, представленные в каталоге радиаторов с размерами в магазине «Yorsh». Однако несмотря на то, что оба варианта относятся к секционному типу, они отличаются техническими характеристиками и условиями эксплуатации, которые нужно обязательно учитывать перед покупкой.

Отличие биметаллического радиатора от алюминиевого

Наиболее простое объяснение, что это биметаллические радиаторы – батареи для отопления, состоящие из двух разных типов металлов. Как правило, это стальной коллектор и алюминиевая оболочка. В результате радиаторы отопления биметаллические объединяют в себе преимущества сразу двух типов батарей: стальных и алюминиевых. От первых они получают высокую прочность и возможность работы под давлением, от вторых – максимальную теплоотдачу.

Внешне разница между биметаллическими и алюминиевыми радиаторами незаметна, только при более детальном анализе технических характеристик можно увидеть отличия. Алюминиевые из-за особенностей металла отличаются более низкими параметрами рабочего давления: 6-16 бар. При этом, купив алюминиевый радиатор, вы сможете рассчитывать на 230 Ватт с одной секции.

☝ Стоит обратить внимание! Батареи из алюминия и биметаллические быстро прогреваются, но и быстро остывают.

Какие радиаторы лучше для частного дома, а какие для квартиры?

Рабочие параметры отопительного оборудования частного дома и квартир в многоэтажках отличаются. Во-первых, давление воды в доме не превышает 3-5 бар, тогда как в девятиэтажке достигает 10 бар. Во-вторых, в системах индивидуального теплоснабжения вы можете самостоятельно отследить качество теплоносителя, чего не скажешь о централизованных.

В случае с частным сектором нет утвердительного ответа касательного того, какие радиаторы лучше алюминиевые или биметаллические. Оба варианта отлично подходят для индивидуального обогрева.

❗️ Важно! Купив радиатор отопления из алюминия, проверьте уровень pH теплоносителя. Он должен иметь нормальное значение. Убедитесь, что в системе нет медных элементов, например, теплообменника котла. С медью алюминиевый радиатор создает гальваническую пару, что приводит к его коррозии.

Для квартир лучше выбирать радиатор отопления биметалл. Благодаря наличию стального коллектора они лучше выдерживают гидроудары и менее требовательны к качеству теплоносителя.

Подключение алюминиевых и биметаллических радиаторов отопления

Независимо от того, купите биметаллические радиаторы или алюминиевые, эффективность их работы во многом зависит от правильности монтажа.

  • Расчет мощности. Для этого можно воспользоваться готовыми таблицами расчетов или высчитать количество необходимых секций исходя из площади обогреваемого помещения и производительности одного элемента батареи.
  • Сборка секций. Чтобы добавить секции к биметаллическому или алюминиевому радиатору, используйте специальный ключ и фитинги. Перед скручиванием элементов обязательно проследите за наличием уплотнителя.
  • Монтаж. Установка батарей осуществляется в местах с наибольшими теплопотерями: под подоконниками или вдоль торцевой стены. Учтите: расстояние к подоконнику должно быть не менее 6 см, к полу – 8 см и к стене – 5 см.
  • Подключение. Используйте только ту арматуру и фитинги, которые рассчитаны для работы с горячей водой или теплоносителем. После подключения обязательно нужно проверить соединения на предмет утечки.

☝ Обратите внимание! Неправильное подключение радиаторов отопления может привести не только к их плохому нагреву, но и созданию дополнительной нагрузки на остальные узлы, например, на циркуляционный насос.

Как правильно выбрать комплектующие к радиаторам?

Финансовые затраты и надежность отопительного оборудования зависят от цены алюминиевых радиаторов или биметаллических батарей и используемого комплекта для их подключения. В магазине сантехники «Yorsh» вы имеете возможность заказать надежные крепления, выполненные из прочной стали и покрытые белой краской. Имеются комплекты для бокового и нижнего подключения.

Отдельно стоит отметить термостатические клапаны и головки с системой «антипротечка». Это запорно-регулирующая арматура, механизм которой выполнен в виде клапана. Установив подобный комплект, сможете выполнять автоматическую регулировку подачи теплоносителя в зависимости от его температуры или параметров окружающей среды.

Если не уверены в том, какие радиаторы отопления подойдут именно вам, прочтите отзывы на сайте «Yorsh» или свяжитесь с экспертами компании. Наши специалисты помогут подобрать не только батарею, но и всю необходимую арматуру для подключения.

В чем разница между биметаллическими и алюминиевыми радиаторами?

Вот и закончился с горем пополам отопительный сезон, после которого вопрос о смене батарей встал на первый план. Прохудившиеся древние чугунные радиаторы пора отправлять на заслуженный отдых, поставив вместо них что-нибудь более современное. Частные застройщики, при монтаже отопления, тоже зачастую не могут определиться с видом радиаторов. Наслушавшись продавцов в магазинах, расхваливающих самые популярные модели, несведущий покупатель бывает в растерянности. И какие радиаторы лучше – алюминиевые или биметаллические, он так и не представляет. Быть может, взглянем на этот вопрос объективно?

Приступим к сравнению биметаллических и алюминиевых радиаторов

Что из себя представляет каждый вид радиаторов
1. Алюминиевые радиаторы, аккуратные и стильные, состоят из нескольких секций, соединенных ниппелями. Прокладки, имеющиеся между секциями, дают нужную герметичность. Ребра, расположенные с внутренней стороны, позволяют значительно увеличить площадь отдачи тепла до 0,5 метров квадратных. Изготавливают радиаторы двумя методами. Экструзионный метод дает дешевые и легкие изделия не самого высокого качества (в Европе таким методом не пользуются). Дороже, но долговечнее будут радиаторы, сделанные методом литья.

Один из видов алюминиевых радиаторов.
2. Биметаллические радиаторы делаются из двух различных металлов. Корпус, оснащенный ребрами, изготавливается из алюминиевого сплава. Внутри этого корпуса имеется сердечник из труб, по которым протекает теплоноситель (горячая вода из системы отопления). Эти трубы производятся либо из стали, либо из меди (причем последние у нас практически не встречаются). Диаметр их меньше, чем у алюминиевых моделей, поэтому больше вероятность засорения.


Внешний вид биметаллического радиатора весьма эстетичен, а дизайн удовлетворяет самые изысканные запросы. Все стальные его компоненты спрятаны внутри.
Что даст больше тепла – биметалл или алюминий?
Если сравнить теплоотдачу, то алюминиевые батареи сразу вырвутся вперед. У них одна секция способна дать более 200 ватт тепловой энергии. Причем половина тепла отдается в виде излучения, а вторая половина – конвекционным способом. Благодаря ребрам, выступающим с внутренней стороны секций, отдача тепла еще возрастает. Так что в этом плане нет равных алюминию. Заметим, что у него еще и минимальная тепловая инерция. Включил батареи – и через 10 минут в комнате уже тепло. В частном доме это позволяет хорошо сэкономить.
Рассмотрим теперь биметаллические приборы. Отдача тепла от одной секции зависит от модели и от изготовителя. Она несколько ниже, чем у полностью алюминиевого радиатора. Ведь сердечник из стали способствует снижению общей теплоотдачи, которая может быть на одну пятую меньше, чем у алюминиевого радиатора таких же габаритов.

Что касается способа отдачи тепла, то он тоже включает в себя конвекцию и тепловое излучение. И тепловая инерция у них тоже небольшая.
О способности выдержать большое давление (особенно гидроудары)
Тут алюминий подкачал – цифры его рабочего давления не очень впечатляют. Всего лишь от 6 до 16 (некоторые модели до 20) атмосфер, чего может не хватить для выдерживания скачков давления в центральном отоплении. А от гидроудара и вовсе спасения не будет – лопнут батареи, словно пустые ореховые скорлупки, и будет в квартире большой горячий потоп. Поэтому не стоит рисковать – в многоэтажках не ставят алюминиевые радиаторы.
Биметаллические модели, имеющие внутри прочный стальной сердечник, к напору большого давления подготовлены вполне. От 20 до 40 атмосфер – это вполне неплохо. Даже если кран на насосной станции будет при аварии на трассе закрыт или открыт молниеносно они не повредятся. Именно биметаллические радиаторы наиболее надежны при нестабильном давлении в системе, когда вероятно возникновение гидроударов.
Данный параметр важен в том случае если вы выбираете радиаторы для квартиры с централизованной системой отопления. Если же вы выбираете данные радиаторы для частного дома, то этот параметр не является минусом для алюминиевых радиаторов, т. к. в локальной теплосети нет избыточного давления.

Что лучше биметаллические радиаторы или алюминиевые по отношению к теплоносителю
Алюминий с удовольствием вступает в различные химические реакции, поэтому для него вода в центральном отоплении – просто «клад». В ней ведь столько химических примесей содержится, что от стенок батареи скоро может ничего почти и не остаться – коррозия их съест. Как только рН протекающей в системе горячей воды превысит 8 единиц – жди беды. Но ведь при централизованном отоплении уследить за этим показателем невозможно. А еще в процессе химических реакций алюминий выделяет водород, что является пожароопасным. Поэтому непременно надо постоянно стравливать из таких батарей воздух.
Стальные трубы в середине биметаллического радиатора менее требовательны к качеству протекающей через них воды. Ведь сталь не так активна химически, как алюминиевые сплавы. Коррозия, конечно, и до нее добирается, но не так скоро. Кроме того, производители покрывают ее специальным защитным слоем. А иногда используют нержавеющую сталь, но это достаточно дорого.
Но в любом случае биметаллический радиатор более защищен от слишком активного химически теплоносителя. Единственная опасность – попадание в эту воду кислорода. Вот тогда сталь начнет ржаветь, причем весьма быстро.
Максимальная температура теплоносителя – у каких радиаторов больше?
Вопрос закономерен – частенько наши батареи «горят огнем» так, что и не прикоснешься. Так вот, алюминий может выдерживать кипяток до 110 градусов – это средний показатель. Для биметаллических изделий этот показатель несколько больше – 130 градусов. Поэтому они здесь выигрывают.
А что надежнее, прочнее и долговечнее?
И вновь в лидеры вырываются радиаторы из двух металлов – ведь они соединяют в себе лучшие качества каждого из них. Служат такие приборы лет 15-20, не меньше (естественно, речь идет о качественном товаре надежных брендов). Алюминиевые их собратья, как правило, отличает вдвое меньший срок службы – до 10 лет.
Что проще монтировать?
Как алюминий, так и биметалл достаточно комфортны в установке, так как весят немного (по сравнению с тем же чугуном). Для их крепления не нужны особо мощные кронштейны – даже гипсокартон способен выдержать столь небольшой вес. Если трубы пластиковые, для монтажа нужен лишь набор ключей и фасонных элементов. Но всё же биметаллические батареи проще монтировать – ведь стальные трубы не могут подвергнуться деформации, в отличие от алюминия – мягкого металла.
Что дешевле, что дороже
Цена биметаллических радиаторов на одну пятую, а то и на одну треть выше, чем у приборов из алюминия. Это достаточно существенная разница. Именно по этой причине еще не столь широко распространены в наших квартирах изделия из биметалла – не каждому они доступны. Биметаллические приборы имеют более высокое гидравлическое сопротивление, чем алюминиевые. Поэтому энергии для того чтобы перекачать горячую воду, нужно больше. То есть выше стоимость эксплуатации.
И еще: где-то четыре пятых всех радиаторов этого типа привозятся к нам из Китая. Это, конечно, не значит, что каждый из них непременно плохой, но заставляет иной раз задуматься.

Какие радиаторы для каких систем более пригодны

1. Теперь, рассмотрев и сравнив основные характеристики радиаторов, можно и выводы сделать. Для начала выясним, какие радиаторы отопления лучше – алюминиевые или биметаллические – для квартиры в многоэтажном доме. В ней используется центральное отопление.

  • Давление в системе может резко меняться, доходя до запредельных величин. Возможны гидроудары.
  • Температура также не будет стабильной, иногда сильно меняясь в течение отопительного сезона и даже суток.
  • Состав теплоносителя не отличается чистотой. В нем есть химические примеси, а также абразивные частички. Вряд ли можно говорить о рН, не превышающем 8 единиц.

Исходя из всего этого, можно об алюминиевых батареях забыть. Потому что погубит их система центрального отопления. Если электрохимическая коррозия не съест, то давление с температурой добьют. А гидроудар сделает последний, «контрольный выстрел». Поэтому, выбирая из двух типов радиаторов (алюминий или биметалл), останавливайтесь только на последнем.
2. Теперь рассмотрим систему отопления, установленную в частном доме. Хорошо работающий котел выдает постоянное небольшое давление, не превышающее 1,4 – 10 атмосфер, в зависимости от котла и системы. Скачков давления, а тем более гидроударов, не наблюдается. Температура воды также является стабильной, а ее чистота не вызывает сомнений. В ней не будет никаких химических примесей, а показатель рН всегда можно измерить.
Поэтому в такой автономной системе отопления можно и алюминиевые батареи поставить – эти приборы будут отлично работать. Обойдутся они недорого, теплоотдачу имеют прекрасную, дизайн их привлекателен. В магазинах можно подобрать батареи, сделанные в Европе. Предпочтительнее выбирать модели, изготовленные методом литья. Биметаллические батареи тоже подойдут тем, кто проживает в собственно доме. Если есть желание и достаточно средств, то можете поставить их.
Только помните, что на рынке много подделок. И если модель (неважно, алюминиевая или биметаллическая) отличается подозрительно низкой ценой, то уже можно насторожиться. Чтобы не попасть впросак, проверьте, чтобы и на каждой секции, и на упаковке (качественной и полноцветной) была маркировка изготовителя.

Чем отличаются алюминиевые радиаторы от биметаллических и какие лучше?

После окончания отопительного сезона встает вопрос о смене радиаторов. Если в вашей квартире прохудились чугунные батареи, то пора отправить их на заслуженный отдых, установив вместо них современные модели. Частные застройщики, устраивая систему отопления, часто не могут определиться, какие радиаторы лучше – алюминиевые, биметаллические, чугунные, ведь каждая из этих моделей имеет свои достоинства и недостатки.Потребитель может растеряться, услышав рекомендации продавцов в магазинах соответствующих товаров. Если решать и этот вопрос, то стоит сравнить алюминиевые и биметаллические радиаторы.

Сравнение алюминиевых и биметаллических батарей

Алюминиевые радиаторы хорошо и аккуратно смотрятся, имеют несколько секций, которые соединяются между собой ниппелями. Между секциями есть прокладки, они обеспечивают необходимую герметичность. С внутренней стороны есть ребра, они увеличивают площадь рекуперации тепла до 0.5 м 2 . Такие аккумуляторы производятся по одной из существующих на сегодняшний день технологий. Например, метод экструзии позволяет получать более дешевые и легкие изделия, но их качество нельзя назвать высоким. Сегодня в Европе уже отказались от этой техники.

Если вы задумались над вопросом, чем отличаются радиаторы отопления биметаллические от алюминиевых, то стоит обратить внимание на то, что последние могут быть выполнены даже методом литья. Изделия дороже, но прослужат дольше.Биметаллические батареи изготавливаются из двух разных металлов. Корпус имеет ребра, основу которых составляет алюминиевый сплав. Внутри корпуса находится сердцевина из труб, по ним течет горячая вода. Такие трубы изготавливаются из меди или стали, однако первый вариант сегодня встречается все реже. Многие потребители также задумываются над тем, как узнать, алюминиевый ли перед ними радиатор или биметаллический. Диаметр последних меньше по сравнению с алюминиевыми моделями. Поэтому выше вероятность их засорения.Когда потребители рассматривают преимущества биметаллических радиаторов перед алюминиевыми, они в первую очередь отмечают более привлекательный внешний вид. Ведь все составляющие таких изделий спрятаны внутри, поэтому дизайн способен удовлетворить самые изысканные запросы.

Какие батареи лучше в вопросе рекуперации тепла

Если решать чем отличаются алюминиевые радиаторы от биметаллических, то стоит их сравнить еще и по интенсивности тепловыделения. Алюминиевые радиаторы в этом вопросе рвутся вперед.Одна секция способна отдать около 200 Вт тепловой энергии и более. Половина тепла отдается в виде излучения. Другая половина — конвекция. Ребра батареи позволяют увеличить теплоотдачу. Алюминию в этом вопросе нет равных. Кроме всего прочего, у него минимальная тепловая инерция. Если включить эти батареи, то уже через 10 минут в помещении дома или квартиры будет тепло.

Если речь идет о частном строительстве, то алюминиевые радиаторы можно хорошо сэкономить.Сегодня становятся популярными алюминиевые и биметаллические радиаторы отопления, характеристики которых представлены в статье. Последние отличаются тепловыделением, которое зависит от производителя и модели. Этот параметр будет ниже по сравнению с алюминиевым радиатором. Это связано с тем, что сердечник из стали снижает теплоотдачу, что на 1/5 меньше, чем у алюминиевой батареи того же размера.

Различия между алюминиевыми и биметаллическими батареями с точки зрения их способности выдерживать гидроудары

В этом вопросе алюминий стоит на втором месте.Его рабочее давление не так велико, оно варьируется от 6 до 16 атмосфер, а в некоторых моделях этот параметр достигает отметки в 20 атмосфер. Если устанавливать такие радиаторы как составляющую центрального отопления, то изделия могут просто не выдержать воздействия высокого давления. Гидравлический удар может привести к тому, что батарея лопнет, а в квартире получится горячий потоп. Поэтому не стоит рисковать установкой алюминиевого радиатора в квартире многоэтажного дома.

Если вам интересно, чем отличаются биметаллические радиаторы от алюминиевых, то стоит сравнить эти изделия по способности выдерживать высокие нагрузки.Биметаллические батареи имеют прочный стальной сердечник, он подготовлен к напору. Такие изделия способны выдерживать давление от 20 до 40 атмосфер. Поэтому можно утверждать, что биметаллические радиаторы более надежны при нестабильном давлении, когда есть вероятность гидравлического удара.

Для справки

Вышеуказанный параметр важен, если вы выбираете батарею для квартиры, отапливаемой центральной системой. Если вы планируете купить радиатор для частного дома, то этот параметр нельзя назвать минусом, ведь в локальной сети нет избыточного давления.

Какой радиатор выбрать с точки зрения охлаждающей жидкости?

Довольно часто владельцы недвижимости и квартир задавались вопросом, чем алюминиевые радиаторы отличаются от биметаллических. Этот вопрос также следует рассмотреть с точки зрения теплоносителя. Алюминий способен вступать в химические реакции, поэтому вода для него просто клад. В нем содержится столько химических примесей, что стенки батареи в процессе эксплуатации могут подвергаться коррозии. Поэтому, если ph-уровень протекающей в системе воды превышает 8 единиц, то стоит ждать беды.Однако, используя центральное отопление, следить за этими параметрами просто невозможно.

Даже в ходе химической реакции алюминий способен выделять водород, что создает пожароопасную ситуацию. Поэтому необходимо время от времени стравливать воздух из таких радиаторов. Менее требовательны к качеству воды стальные трубы, расположенные в сердцевине биметаллического изделия. Это связано с тем, что сталь не так химически активна, как алюминиевые сплавы. Коррозия доберется до такого материала, но произойдет это не так скоро.Помимо прочего, производители покрывают поверхность защитным слоем, иногда в процессе изготовления используется нержавеющая сталь, но это удорожает радиаторы.

Подбор радиаторов по температуре теплоносителя

Монтаж алюминиевых, биметаллических обшивок радиаторов сегодня производится достаточно часто. Однако перед приобретением таких изделий следует поинтересоваться, какие из них способны работать под воздействием воды внушительной температуры. Алюминий способен выдерживать 110°С, что является средним показателем.У биметаллических радиаторов эта характеристика достигает 130°С, поэтому эти изделия выигрывают.

Надежность и долговечность

Если вы задумываетесь над вопросом, чем отличаются алюминиевые радиаторы от биметаллических, то следует в первую очередь понимать, что алюминиевые изделия будут разрушаться от гидроударов, коррозии и частой, а также от внушительной смены температур. Поэтому в вопросе надежности лидерами снова являются изделия из двух металлов, они сочетают в себе лучшие качества каждого материала.Такие изделия готовы служить более 20 лет, разумеется, в данном случае речь идет о качественном товаре торговых марок, зарекомендовавших себя на рынке. Алюминиевые радиаторы отличаются вдвое меньшим сроком службы. После установки они готовы служить 10 лет.

Сравнение по простоте монтажа

Биметалл и алюминий достаточно просты, удобная установка, меньше весят, если сравнивать с чугуном. Для крепления нет необходимости использовать мощные скобы, даже гипсокартонная стена сможет выдержать небольшой вес.Если поставляемые трубы пластиковые, то для выполнения монтажных работ понадобятся только фасонные элементы и набор ключей. Но как показывает практика, биметаллические батареи монтировать все же проще, так как сталь не поддается деформации, в отличие от алюминия, который относится к мягким металлам.

Сравнить цены

Если перед вами встал вопрос, чем отличаются алюминиевые радиаторы от биметаллических, стоит рассмотреть эти изделия еще и в вопросе цены. Второй вариант на 1/5, а иногда и на 1/3 дороже алюминиевых изделий.Эта разница весьма значительна, поэтому биметалл сегодня не так распространен среди частного потребителя, потому что доступен далеко не всем. Биметаллические инструменты имеют более высокое гидравлическое сопротивление, поэтому на перекачку воды требуется больше энергии, это удорожает эксплуатацию.

Выбор радиатора для конкретной системы отопления

Рассмотрев основные характеристики радиаторов, можно сделать вывод, какая модель подходит для конкретной системы. Если использовать центральное отопление, то давление в нем может резко меняться, иногда отметка доходит до запредельных значений, при этом происходят гидроудары.Температура не будет стабильной, она может меняться в течение отопительного сезона и даже в течение суток. Состав охлаждающей жидкости не чистый, содержит химические примеси, абразивные частицы, о приемлемом уровне ph тоже не может быть и речи. Исходя из всего этого, можно утверждать, что лучше всего отказаться от алюминиевых аккумуляторов в таких системах.

Характеристики алюминиевых радиаторов отопления, которые необходимо учитывать при выборе радиатора. Как рассчитать размер алюминиевых радиаторов отопления? Радиаторы биметаллические высота размеры

Антон Цугунов

Время чтения: 6 минут

Среди различных типов батарей особое место занимают биметаллические радиаторы.Сочетание положительных характеристик двух металлов — алюминия и стали — позволяет добиться выдающихся показателей прочности и теплоотдачи. Рассмотрим устройство и особенности этих устройств и познакомимся с правилами выбора и подключения биметаллических батарей.

Устройство и свойства биметаллических радиаторов

Биметаллические радиаторы имеют комбинированную конструкцию — их внутренняя часть, контактирующая с теплоносителем, выполнена из стали; Внешняя часть, отвечающая за качество теплопередачи, выполнена из алюминия.Такое распределение материалов позволяет максимально использовать положительные качества обоих металлов, нивелируя их недостатки.

Из алюминиевых биметаллических радиаторов отопления получены:

  • высокотемпературные;
  • отличная теплопередача;
  • быстрая реакция на температурный контроль батареи.

Сердечник из стали наделил батарею следующими характеристиками:

  • устойчив к перепадам давления и гидроударам;
  • устойчивость к электрохимическому воздействию;
  • непревзойденное качество охлаждающей жидкости;
  • долговечность.

Доступное количество секций — от 4 до 14, эффективная работа с теплоносителем до 135°С, выдерживает давление до 100 атмосфер. Продуманная система логистики, сотрудничество с надежными поставщиками и партнерами, а также гарантия и страхование напрямую от производителя делают марку Stout лучшим выбором.

Совет: Так как внешне биметаллический секционный радиатор практически не отличим от алюминиевого, то понять какой радиатор перед вами в первую очередь можно по весу.Биметаллическое устройство со стальным сердечником значительно тяжелее алюминиевого аналога.

Возможные проблемы при эксплуатации

Биметаллические устройства имеют большое количество преимуществ. Какие их особенности можно отнести к недостаткам?

  1. Несмотря на возможность использования биметаллических аккумуляторов в системе с любым теплоносителем, низкое качество последнего негативно сказывается на продолжительности срока службы устройства.
  2. Различный коэффициент расширения у металлов, присутствующих в конструкции аккумулятора, может со временем привести к нестабильности теплообмена, снизить прочность устройства.
  3. Использование некачественного теплоносителя в системе может привести к засорению каналов, появлению коррозии, ухудшению теплоотдачи.

Конструктивные особенности

Биметаллические батареи могут иметь две разновидности исполнения.

  • Более дешевые модели отличаются наличием стального сердечника только в вертикальных каналах. Такие радиаторы иногда называют полухенталлическими. Несмотря на то, что по своим характеристикам они значительно превосходят алюминиевые устройства, они все же не обладают достаточной прочностью, присущей полностью биметаллическим батареям.
  • Настоящие биметаллические отопительные приборы имеют цельный стальной каркас, в процессе производства заполненный алюминиевым сплавом под давлением.

Отдельно можно упомянуть медно-алюминиевые радиаторы, которые по своим характеристикам превосходят все существующие типы батарей. Они обладают отличной коррозионной стойкостью, отличной теплоотдачей и долгим сроком службы, но высокая стоимость не позволила им получить широкое распространение.

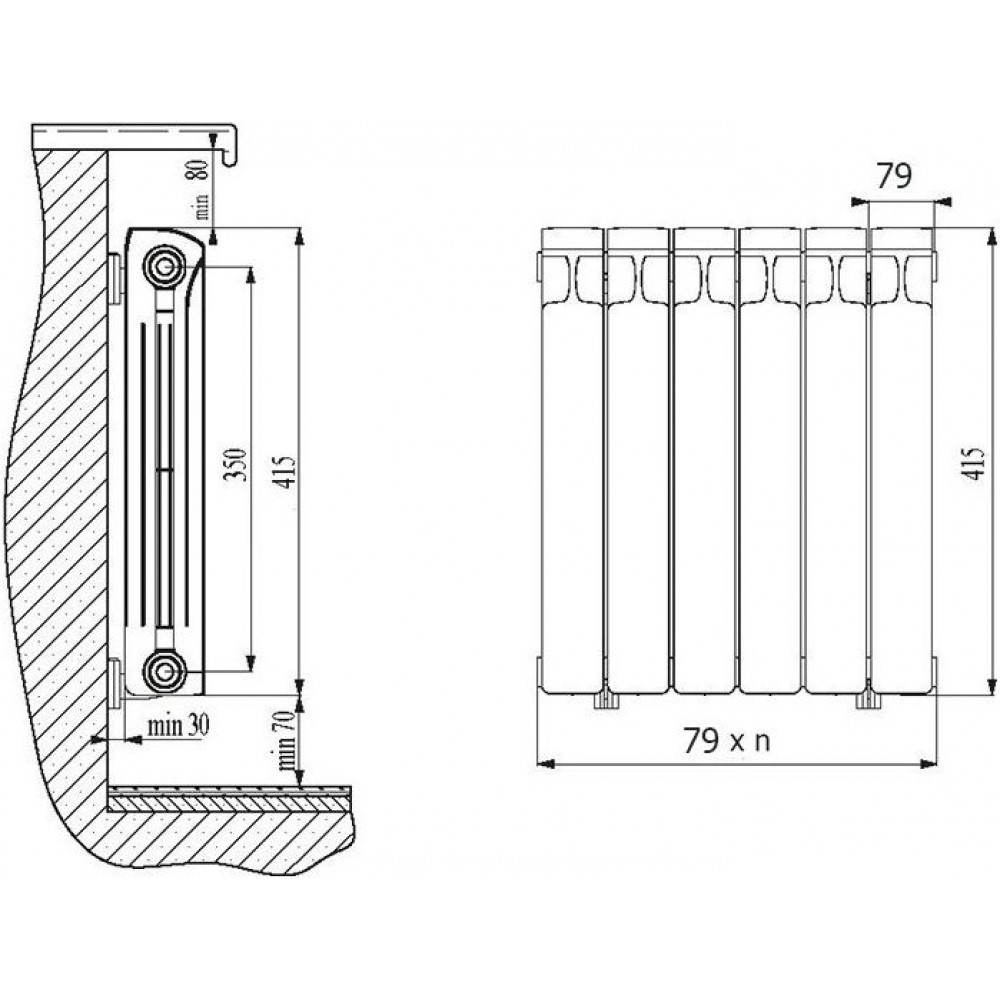

Размеры батареи

Габариты устройства важны, так как при необходимых вам параметрах мощности оно должно поместиться в нише под окном.Каких размеров могут быть биметаллические батареи?

Радиаторы отопления биметаллические характеризуются стандартными размерами высоты. Устройство имеет маркировку, указывающую межосевое расстояние устройства – 200, 350 или 500 мм.

Важно! При выборе радиатора необходимо учитывать, что межсценовое расстояние – это зазор между входным и выходным отверстиями аккумулятора, не соответствующий всей высоте корпуса. Чтобы узнать реальную высоту прибора, нужно к значению дальнозоркости прибавить 80 мм.

Полная высота устройства с различной маркировкой:

  • маркировка 200 — Реальная высота 280 мм;
  • 350 — высота прибора 430 мм;
  • 500 — высота 580 мм.

Ширина отопительного прибора будет зависеть от количества секций, которое рассчитывается исходя из параметров помещения и мощности отдельной секции.

Внимание! Подбирая размер радиатора, не забывайте, что в соответствии с техническими нормами прибор необходимо устанавливать на расстоянии не менее 10 см от подоконника и 6 см от пола.

Расчет количества секций биметаллических батарей

Сколько секций радиатора из биметалла может полностью обогреть помещение? Расчет биметаллических радиаторов требует знания двух параметров:

  • сколько квадратных метров занимает площадь помещения;
  • мощность одной секции аппарата.

По строительным нормам для обогрева 1 кв.м жилой площади требуется мощность примерно 100 Вт.Для того чтобы узнать общую мощность, необходимую для, значение площади умножают на 100. Полученный результат делят на мощность выбранной секции радиатора.

Узнаем, сколько секций устройства понадобится для комнаты площадью 25 кв. м. При использовании биметаллического устройства, мощность одной секции которого составляет 170 Вт.

  1. 25 х 100 = 2500 Вт — необходимая мощность.
  2. 2500:170 = 14,7 — округляем до 15 — получаем необходимое количество секций.

Учитывая тот факт, что параметры системы могут меняться из-за износа оборудования или засоров, можно добавить 20% на склад. Секции большего размера могут понадобиться для обогрева угловой квартиры, помещений с большим количеством окон, высокими потолками. Для регионов с суровым климатом необходимое количество секций будет более чем в 1,5-2 раза.

Важно! Так как батареи с количеством секций более 10 недостаточно эффективны, желательно установить несколько радиаторов с меньшим количеством секций.

На что обратить внимание при выборе

Итак, какие характеристики биметаллического радиатора необходимо изучить при покупке.

  1. Рабочее давление. Биметаллический секционный радиатор должен выдерживать постоянную нагрузку в 15 атмосфер, для централизованной системы отопления лучше выбрать прибор с максимальным значением рабочего давления.
  2. Для расчета их количества необходима номинальная мощность секции.
  3. Размеры.Для стандартного подоконника высотой 80 см подойдет модель с межосевым расстоянием 500 мм.
  4. Толщина стальных выступов. Чем толще стена, тем прочнее устройство и тем дольше оно прослужит.
  5. Цена. Биметаллические радиаторы стоят как минимум на 20% дороже алюминиевых. Если цена ниже, скорее всего, это некачественная «полушелуха».

Монтаж радиаторов

Какие трубы лучше всего подходят для биметаллических батарей? Опытные мастера советуют сочетать биметаллические радиаторы отопления с армированными полипропиленовыми трубками.Допускается использование стальных и металлопластиковых труб на цанговых соединениях, но в этом случае нужно быть готовым к протечкам и облачности. В силу своей надежности оптимальным методом соединения при соединении является метод точечной сварки.

Традиционно принято размещать радиатор под окном строго по центру. Это позволяет устройству создать тепловую завесу, создающую препятствие проникновению холодного потока воздуха через окно.

Какие могут быть варианты подключения биметаллического радиатора?

  • Боковое или одностороннее подключение имеет максимальную эффективность, но только при небольшом количестве секций (до 12 штук).При большем количестве секций будет тепло прогреваться удаленный от подающей трубы участок.
  • Нижнее подключение менее эффективно с точки зрения рекуперации тепла, применяется только в случае особой конфигурации системы.
  • Диагональное подключение используется для радиаторов с 12 и более секциями и позволяет добиться равномерного прогрева устройства.

Габариты. радиаторы определяют количество теплоносителя которое они способны вместить.

Это вызывает питание батарей отопления.

Типоразмеры батарей отопления

В ГОСТ 26645-85 описаны допуски через произвольные интервалы.

Радиатор имеет три линейных размера , отвечающих за объем сечения.

Ширина: тонкая или толстая

Это расстояние между внешними стенками батареи. Довольно изменчивый индикатор.

Глубина обычно составляет 75-140 мм , в зависимости от материала и производителя.

В редких случаях есть изделия большего размера.

Длина

Визуально — Длина. Это зазор от левой до правой боковой стены. Показатель принят равным 80 мм При создании заказа 95% инструментов. В остальных случаях чуть больше, максимум — 88 мм. Любые другие радиаторы изготавливаются на заказ. Не касается чугунных Приборов: Они шире.

Минимальная высота

Наиболее изменчивое значение, представляющее вертикальный компонент сечения.

Обычно это 380-420 или 540-580 мм .

Существуют специальные виды аккумуляторов, длина которых находится в интервале от двух до трех метров.

Такие устройства устанавливаются в ванных комнатах.

Важно! Часто упоминают осевое расстояние. Это зазор между точками патрубка патрубка и обратки. Стандартные размеры — 350 и 500 мм. Но есть и другие варианты, особенно среди алюминиевых изделий.

Как подобрать размер секций радиатора

Определение размеров секций и их количества — важнейший этап В создании классической системы отопления.

Стандартное расположение

Мощность батарей и материалов зависит от мощности, которую они могут развивать.

Длина почти всегда одинакова и составляет 80 мм. Сначала определите высоту. Для этого выберите место установки, от которого зависит доступное место.

А так же большую роль играет дизайн. По этим параметрам определяется вертикальная составляющая. Обычно решают между 350 и 500 миллиметров.

В зависимости от особенностей помещения можно приобрести приборы от 200 мм. Если радиатор приобретается для ванной или санузла, порекомендуйте узкую модель, способную полностью закрыть пространство между полом и потолком. Высотные устройства имеют разные вариации от полутора до трех метров.

Определено Две линейные характеристики Оба материала идут на расчеты глубины и количества секций. Число последних обычно принимают равным 10 Но есть и другие. Толщина находится из объема. Кубическое значение делится на длину и высоту. Определение мощности также тесно связано с этими показателями: Зная необходимое, можно найти количество секций.

С оригинальным интерьером

Для создания дизайна производители часто жертвуют техническими характеристиками .

В первую очередь Это относится к изделиям из чугуна. Отечественные радиаторы выглядят серьезно, пока просто покрашены краской .

Европейский элегантный, но слабее по нагреву. В любом случае нужно узнать из энергетической документации, что они умеют разрабатывать, потому что нужно подбирать устройства на теплоотдаче.

Ссылка! Есть аккумуляторы в стиле «ретро». Обладают приятным внешним видом, но дороги.

Алюминий имеют одинаковую форму, кроме нестандартной, но отличаются разнообразием цветов.К тому же широкий размерный ряд помогает вписать их практически в любой участок помещения.

Биметаллические радиаторы , в отличие от аналогов, выполняются не только прямыми, но и изогнутыми. Благодаря этому они хорошо смотрятся в местах со сглаженными углами.

Вне зависимости от выбранного материала, перед покупкой следует ознакомиться с технической документацией и узнать размеры внутренних частей секций, сопровождающих теплоноситель.

Это поможет определить батареи не только по внешним признакам, но и по способности нагреваться.

Выполнить запомнить возможность комбинаций . Так, если конкретное устройство подходит по дизайну, но его мощности не хватает, можно установить дополнительный подогрев, спрятав его за боковую панель. Или совместить радиаторное отопление с теплыми полами.

Хороший вариант для гостевых будет установка камина . Хотя последний чаще выполняет декоративную роль, он также способен уменьшить количество или размеры секций, устанавливаемых внутри помещения.Иногда лучше пожертвовать красотой, чем мерзнуть каждую зиму.

Если возникло желание создать специальную конструкцию , Вам следует обратиться к производителям аккумуляторов. Они помогут выполнить расчеты. Благодаря этому готовое изделие будет красиво выглядеть и выполнять свою прямую функцию.

Вам также будет интересно:

Какие размеры бывают

Есть радиаторы следующих размеров.

Чугун

Технические характеристики Стандартные размеры:

  • Ширина — 93 или 108 мм.
  • Глубина от 85 до 140 с шагом 5.
  • Высота — 588.

Секции на заказ могут иметь практически любой размер.

Зная длину, определяются габариты собираемого устройства, так как между деталями помещается паронитовая прокладка толщиной 1 см .

Если установка производится в точке с недостатком места, добавляется стоимость промывочного крана.

Важно! Расстояние между осями обычно 500 мм. Малые батареи с магнитудой 350 Встречаются редко.

Каждая секция способна выдать от 160 Вт. если среднесуточная температура воздуха и теплоносителя отличается на 70 градусов. Чугун выдерживает рабочее давление до 9 атм.

Алюминий

Различные модели имеют близкие внутренние размеры. Ширина изготавливается т 80 или 88 мм. Глубина варьируется в пределах 10-90 мм. Высота 50 или 35 см .Модель для ванной достигает Трех метров длины.

Фото 1. Алюминиевый радиатор модели Indigo 500/100 с боковой облицовкой, мощность секции 196 Вт, производитель — «Роял-термо», Россия.

При проектировании системы отопления в городской квартире или частном доме хозяину важны три основных параметра: размер радиаторов отопления, теплоотдача одной секции и максимальное рабочее давление, на которое они рассчитаны.Разброс этих параметров среди товаров современного рынка мы исследуем.

На фото — только три типоразмера нагревательных приборов. Однако в магазинах можно увидеть куда более широкий выбор.

Стандартная высота

Начнем с самых распространенных аккумуляторов с межосевым расстоянием около 500 миллиметров. Именно их каждый из нас наверняка видел в квартире, где прошло его детство.

Чугунный

Наиболее типичным представителем является чугунный радиатор МС-140-500-0.9. Посмотрите на его спецификацию.

  • Длина секции — 93 миллиметра, глубина — 140, высота — 588. Рассчитать размеры многосекционного радиатора несложно; При длине 7-10 отрезков к толщине паронитовых прокладок стоит добавить примерно сантиметр.

ВНИМАНИЕ: При установке радиатора в нишу не забывайте о длине моющего крана. Любые чугунные радиаторы отопления с боковой облицовкой нуждаются в промывке.

  • Тепловой поток, который обеспечивает одна секция при температуре между теплоносителем и окружающим воздухом в 70С — 160 Вт.
  • Максимальное рабочее давление в мегапаскалях указано в наименовании изделия – 0,9 МПа, что соответствует 9 атмосферам.

Хорошие продукты с хорошей теплопроводностью. Однако шедеврами их не назовешь.

Алюминий

Здесь при одной и той же межосевой подводке мы наблюдаем значительный разброс параметров, поэтому укажем наиболее типичные.

  • Типовые размеры радиаторов отопления из алюминия: длина 80 миллиметров, глубина 80-100 мм, высота — 575-585 миллиметров.
  • Секторальная теплоотдача зависит от основания ребер и глубины сечения. Обычно она лежит в пределах 180 – 200 Вт на секцию.
  • Для большинства моделей рабочее давление составляет 16 атмосфер. При этом радиаторы испытывают в полтора раза большую величину – 24 кгс/см2.

Любопытно: объем теплоносителя в одной секции алюминиевого радиатора в 3-5 раз меньше по сравнению с чугунным. Это достигается за счет большей теплопроводности алюминия и большей площади Ortem.Очевидный результат – высокая скорость движения воды и почти полное отсутствие хлопот.

Читайте также об особенностях монтажа алюминиевых радиаторов отопления.

Биметаллический

Стальной сердечник влияет на внешний вид и размеры радиатора отопления, но резко возрастает максимальное рабочее давление.

Увы, с увеличением прочности и цены цена увеличивается: биметаллическая секция обойдется покупателю в 400-700 рублей.

  • Типовые размеры секций: длина — 80-82 мм, глубина — 75 — 100, высота — 550 — 580.
  • Теплоотдача несколько снижается из-за меньшей теплопроводности. В целом биметаллические секции уступают алюминиевым всего на 10-20 Вт на секцию, что компенсируется большей площадью оребрения. Усредненные значения теплового потока — 160-200 Вт.
  • А вот рабочее давление за счет стали внутри гораздо выше: у большинства представителей семейства оно достигает 25-35 атмосфер при испытаниях при 30-50. Радиатор монолит от российской компании РИФАР и вовсе способен непрерывно работать при 100 кгс/см2, а испытан при 150.

Рекордсмен по прочности поставляется с 25-летней гарантией.

Важно: При монтаже системы отопления своими руками главное указание использовать трубы, не уступающие радиатору. В противном случае использование особо прочных отопительных приборов лишено всякого смысла: удаляя из контура одно слабое звено, мы заменяем его другими. Биметаллические радиаторы поставляются только со стальной подводкой.

Низкий

Радиаторы с небольшой средней сценой имеют две приятные особенности:

  1. Их можно разместить под низким подоконником.
  2. Теплоотдача на единицу площади поверхности максимальна. Чем выше радиатор — тем больше контактирует теплый воздух с его верхней частью и тем меньше тепловой поток с поверхности этой части ребра.

Какие варианты мы можем здесь найти?

Читайте также о характеристиках медных радиаторов отопления.

Чугун

Относится к радиаторам МС Беларуси.

  • Радиатор МС-140М-300-0,9 имеет длину секции в те же 93 миллиметра при высоте 388 мм и глубине 140.
  • Тепловой поток с изменением габаритов, понятно, уменьшился и теперь составляет 106 Вт на секцию.
  • Рабочее давление не изменилось: те же 9 кгс/см2.

Однако: среди импортной продукции можно встретить чугунные радиаторы с межосевым расстоянием на приборах и 200, и 350 миллиметров.


Изделия дизайнерские и могут иметь произвольные размеры.

Алюминий

Соотношение межосей у отечественных и импортных низких радиаторов более чем велико.Представлены размеры 150, 200, 250, 300, 350 и 400 миллиметров.

Что это означает с точки зрения интересующих нас характеристик?

  • Длина секции начинается от 40 миллиметров, что делает аккумулятор необычайно компактным. Высота – от 200, глубина многих моделей компенсирует недостаток двух оставшихся размеров и достигает 180 мм.
  • Тепловая мощность варьируется от смешных 50 до вполне солидных 160 Вт на секцию. Определяющим моментом является площадь ребер сечения.
  • На рабочее давление изменение габаритов повлияло незначительно: большинство радиаторов рассчитаны на, те же, 16 атмосфер с испытаниями на 24-й.
Биметаллический

Как изменятся размеры радиаторов отопления, если внутри алюминиевых ребер разместить стальной сердечник? И ни одного. Абсолютно все размеры, характерные для алюминиевых конструкций, мы можем увидеть среди биметаллических отопительных приборов.

Тепловая мощность также остается в тех же пределах: можно найти низкие радиаторы с теплоотдачей и по 80, и по 140 Вт на секцию.

Рабочее давление, понятное дело, остается большим: все-таки материал другой. Типичные те же 25-35 атмосфер.

Есть два любопытных нюанса:

  1. Среди биметаллических встречаются радиаторы не со сплошными сердечниками из стали, а со стальными трубками, вставленными между алюминиевыми коллекторами. При этом производитель обычно осторожничает с заявленными параметрами, и биметаллический радиатор может увидеть заявленные 16 и даже 12 атмосфер.
  2. Низкие радиаторы из алюминия и биметалла часто не имеют вертикальных каналов и при боковом подключении нагреваются от коллекторов только за счет теплопроводности алюминия.Тираж обеспечивается последней секцией: она делается проточной.

Характеристики отечественных стандартных и низких радиаторов.

Высокий

Радиаторы большой высоты ставятся в тех случаях, когда потребность в тепловой мощности высока, но планировка помещения не позволяет большую длину стены. Соответственно, на большой высоте эти изделия имеют ограниченную ширину.

Чугунные

Если отечественные чугунные радиаторы в основном остаются сугубо утилитарными изделиями и выпускаются стандартных размеров, то среди импортных есть очень стильные изделия, несвойственные чугуну.

В качестве примера рассмотрим линейку Demrad Retro:

  • При стандартной ширине 76 миллиметров высота секции варьируется от 661 до 954 мм. Глубина во всех случаях составляет 203 мм.
  • Рабочее давление 10 атмосфер, испытаны радиаторы при 13.
  • Тепловая мощность наиболее габаритных секций достигает 270 Вт.
  • Размер радиатора отопления может достигать 2400 миллиметров в высоту.
  • Рабочее давление часто ограничивается 6 атмосферами, но легко найти и более прочные изделия.
  • За счет большой высоты достигается солидная теплоотдача: при температуре в 70С она может достигать 433 Вт (OSCAR 2000 от Global) и даже больше.
Алюминий

Зачастую высокие радиаторы подключаются снизу. Цель состоит в том, чтобы спрятать трубы.

Биметаллические

Неотъемлемой частью высоких биметаллических радиаторов являются дизайнерские конструкции, не говоря уже о типоразмерах и какой-либо унификации. Кроме того, зачастую это не секционные, а монолитные изделия.

В качестве образца, однако, возьмем серийного представителя семейства — биметаллический радиатор SIRA RS-800.

  • Размеры секции: высота 880 мм, длина 80 мм и глубина 95 мм.
  • Тепловая мощность — 280 Вт на секцию.
  • Рабочее давление неожиданно 4 кгс/см2 при испытаниях на 6. Радиатор явно не предназначен для центрального отопления и снабжен сердечниками только в вертикальных каналах.

Вывод

Будем надеяться, что вы сможете подобрать именно те товары, которые подходят вам по всем параметрам.В видео в конце статьи вы найдете дополнительную информацию по интересующей теме. Теплых зим!

Читайте также об особенностях замены радиаторов отопления в квартире.

otoplenie-gid.ru.

Размеры биметаллических радиаторов отопления по высоте, глубине и межцентровому расстоянию

Квартиры в домах с централизованным типом отопления давно ждут, когда производители создадут батареи, выдерживающие все его недостатки: высокое давление, низкое качество теплоносителя и мощные гидродревесины, способные разрушить слабые алюминиевые или стальные радиаторы.

Сочетание этих двух металлов позволило производить совершенно уникальные по своим техническим характеристикам биметаллические радиаторы.

Особенность биметаллических устройств

Когда стальную катушку разместили внутри алюминиевого корпуса, закрепив всю конструкцию наглухо сваркой, было решено сразу несколько проблем:


Потребители, уже испытавшие биметаллические конструкции в своих квартирах, говорят, что их единственный недостаток — высокая стоимость.Но, как правило, качество, безопасность, красота и эффективность – это как раз те свойства, за которые не жалко платить любые деньги.

Типы алюминиево-стальных радиаторов

Производители, идя навстречу потребителям, стараются сократить выпуск биметаллических конструкций, не меняя их устройства в целом. Сейчас на рынке можно встретить несколько видов батарей такого типа:


Если предполагается установка радиаторов в помещении с автономной системой отопления, нет смысла вкладывать большие деньги в дорогие модели.В этом случае достаточно произвести расчет мощности и определить оптимальные размеры биметаллических радиаторов отопления (10 секций — стандартный тип, хотя можно выбрать и другой тип устройства).

Типы радиаторов

В отличие от советского времени, когда батареи имели стандартный тип «гармошка», сегодня существуют разные типы радиаторов, и биметаллические в этом плане не исключение.

Монолитные модели представляют собой цельную секцию, состоящую из стальных труб, не подлежащих разборке.Такую конструкцию нельзя изменить в размерах, увеличить или уменьшить количество секций. Если необходимая мощность рассчитана правильно, лучшего и более надежного «друга» для системы с сильными перепадами давления не найти. Литые биметаллические радиаторы способны выдерживать до -100 атмосфер и являются самыми дорогими на рынке.

Разборные или, как их еще называют, секционные модели, позволяют самостоятельно определить, какой размер секций биметаллического радиатора отопления необходим для каждого конкретного помещения.

Чтобы в квартире было по-настоящему тепло, следует заранее определить, какой мощности должен быть радиатор с учетом всех теплопотерь. Емкость ее зависит от размеров устройства, и чем она меньше, тем экономичнее работает.

Стандартные размеры батарей

Размеры биметаллических радиаторов точно такие же, как и других типов обогревателей. Они определяются межрешетным расстоянием между нижним и верхним горизонтальными коллекторами. Не стоит учитывать эти параметры размера всей конструкции.Чтобы рассчитать, какова высота биметаллического радиатора, следует к межосевому показателю, указанному на изделии, прибавить 80. Межпространственных расстояний три – 200, 350 и 500 мм, но это не единственные параметры этих устройства.

  • длина стандартной секции 80 мм;
  • глубина — от 75 до 100 мм;
  • высота — 550-580 мм.
Чтобы рассчитать, какая высота, например, у стандартных биметаллических радиаторов 500 мм, к этому показателю необходимо прибавить 80, а полученные 580 мм и есть его истинный размер, который следует учитывать, определяя место, где он будет стоять.

Помимо стандартных моделей существуют так называемые дизайнерские варианты биметаллических радиаторов.

Высокие конструкции

Когда интерьер квартиры или офиса требует особого подхода к обустройству, то обогреватели должны в него гармонично вписываться. Так, если в помещении есть панорамные окна, то можно установить биметаллические радиаторы, размеры которых 880 мм и более, с длиной секций 80 мм и глубиной 95 мм.

Как правило, это литые надежные устройства, которые можно закреплять на стенах.Они могут не только обогревать помещение, но и украшать его, так как выпускаются в достаточно богатой цветовой гамме. В крайнем случае можно заказать у производителя модель необходимого оттенка или с определенным рисунком.

Низкие батареи

Еще одно дизайнерское решение – низкие биметаллические радиаторы отопления. Их можно устанавливать под большими окнами, куда стандартные модели не подходят по высоте. Минимальное в средней ступени расстояние у биметаллических радиаторов составляет 200 мм, при этом их характерной особенностью является такая же прочность, надежность, способность противостоять высокому давлению и уровню теплоотдачи, что и у стандартных моделей.

Это связано с тем, что конструкция этих обогревателей не меняется в зависимости от размера. Правда, есть производители, которые «болтуют», говоря, что цена на их продукцию ниже из-за габаритов. При этом фактически биметаллические радиаторы (300 мм, 400 мм или 200 мм не имеет значения) имеют другую конструкцию. Стальной горизонтальный сердечник отсутствует, из этого металла изготовлены только вертикальные коллекторы. Определить подделку можно по автокупе, в котором уровень давления в 20-40 атмосфер не привычен для «настоящих» биметаллических обогревателей, и всего 12-15, что эти приборы необычны.

Покупать аналогичный товар в квартиру с централизованным типом отопления не стоит, а вот в автономной они будут к месту.

Коэффициент мощности и радиаторы

Как показывает многолетняя практика использования отопительных приборов, ширина секций биметаллического радиатора (как и любого другого), его длина и высота отражаются на мощности, и это понятно: чем больше площадь радиатора, тем выше его теплоотдача.

Если сравнить теплоотдачу, массу, мощность, размеры и уровень давления биметаллической конструкции с алюминиевым аналогом, то будет видно, что между ними разница.


Как видно из вышеперечисленных параметров, мощность варьируется в зависимости от размера радиатора, а также уровня его напора, и веса, и объема.

Выбирая, какой тип батарей установить, нужно отталкиваться от реальных потребностей помещения в количестве тепла, а не от стиля и качества оформления интерьера.К счастью, современные производители выпускают модели любого уровня – низкие биметаллические радиаторы отопления стоят в магазинах рядом с высокими аналогами.

Зная, какой мощности должно быть устройство, достаточно посмотреть в таблицу, что либо продавцы, либо производители к каждому товару и найти соответствующий размерный показатель. Установив секционную модель, всегда можно увеличить мощность, но если радиатор не помещается под окном, то следует подбирать дизайнерские варианты обогревателей.

Полезное видео


netholodu.com.

Типовые размеры алюминиевых и биметаллических радиаторов

Общеизвестно, что теплоотдача отопительных приборов должна соответствовать величине расхода тепла, необходимого для обогрева помещения. А вот с теплоотдачей тесно связано еще одно понятие — размер радиаторов отопления. Чем больше площадь поверхности нагревателя, тем выше его тепловая мощность. И мне еще нужно его правильно установить, да так, чтобы интерьер комнаты не пострадал.Нужно заранее определиться, куда и какого размера можно поставить аккумуляторы, а уже потом подбирать их по мощности. Этот вопрос мы обсудим в этой статье.

Какое межосевое расстояние радиатора

Бывает, что алюминиевый или биметаллический радиатор отопления не ставится под окном по высоте и длине. Но отопительные приборы должны не просто втыкаться в имеющийся проем, но и выдерживать рекомендуемые расстояния до стены, подоконника и пола.

В противном случае будет мало места для движения конвекционного воздушного потока и снизится эффективность обогрева. Значения этих расстояний указаны на схеме установки изделия:

Чтобы заранее определиться с высотой отопительного прибора и его длиной, необходимо знать необходимую теплоотдачу и размеры оконная ниша (если есть). Кроме того, необходимо понимать, что все алюминиевые и биметаллические радиаторы отопления имеют один унифицированный размер – межсценовое расстояние.Это зазор между двумя осями, проходящими по горизонтальным коллекторам батареи. Чем эта концепция отличается от других размеров отопительного прибора, наглядно показано на рисунке:

Для справки. Эта закономерность действительна для всех типов металлических радиаторов.

Стандартное межкулисное расстояние отопительных приборов, выдерживаемое всеми без исключения производителями — 350 и 500 мм. Другие модели могут быть изготовлены с шагом между осями 200, 600, 700, 800 и 900 мм.Другие размеры могут быть другими, но в подавляющем большинстве их значения лежат в таких пределах:

  • длина сечения (визуально — ширина) от 80 до 88 мм;
  • глубина — от 52 до 100 мм;
  • полная (монтажная) высота изделия с межосевым расстоянием 500 мм — от 570 до 590 мм.

Примечание. Значения монтажных высот для изделий с разным интервалом можно посмотреть на сайте соответствующего производителя, здесь их перечислять нет смысла.

Как выбрать радиатор отопления

Подбор батареи по величине происходит следующим образом. Убедившись, что изделия предлагаемого вам производителя подходят по высоте и глубине, необходимо узнать количество секций для каждой комнаты. Для этого рассчитаем тепловую мощность отопительных приборов, используя алгоритм:

  • в помещении с одной наружной стеной и 1 окном на 1 м2 его площади уходит 100 Вт тепла;
  • если две стены, то на 1 м2 помещения нужно брать 120 Вт;
  • когда 2 стены и 2 окна, то 130 Вт/м2.

Примечание. Алгоритм даст верный результат для помещений высотой до 2,5-2,7 м. Если потолки выше, рекомендуется брать 40 Вт тепла на 1 м3 размера помещения.

Чередуя эти числа на площади площади, получаем требуемую тепловую мощность, при которой определяем размер батареи, взяв за основу теплоотдачу 1 секции. Ниже в качестве примера приведены таблицы, где представлены все размеры, межосевое расстояние и теплоотдача алюминиевых и биметаллических радиаторов Global:

Как правило, значения тепловой мощности секций указываются с учетом того, что разница между средней температурой теплоносителя и воздуха помещения составляет 70 °С (в паспорте пишут: при dt = 70).Это значит, что при +22 °С в помещении температура воды должна быть около 100 °С, а в частном доме редко бывает 70 ˚С.

А при такой температуре аккумуляторная секция будет отдавать тепла на 30% меньше, что следует учитывать.

Совет. Чтобы не ошибиться, надо от мощности, указанной в паспорте на изделие, брать 30%, а лучше — 50.

Определив реальную мощность 1 секции, становится понятно, как найти их количество: разделить ранее найденный расход тепла на эту величину.Но после этого вы можете столкнуться с ситуацией, когда нагревательный элемент в сборе не входит в поднишевую нишу или наоборот, выглядит в ней слишком непродуманно, как показано на фото:

Как подобрать размер батарей в таких случаях? Если он не помещается под окном, выход прост: нужно количество секций разделить на 2 части, вместо одного устройства выйдет два. Длина первого составит 75% оконного проема, а второго – все останется. Эту часть можно поставить возле боковой стенки, подведя к ней трубопроводы.При обратной ситуации (как на фото) нужно брать секции с меньшим межосевым расстоянием и высоким. У них теплицы меньше, а значит общая длина утеплителя после перерасчета увеличится, и в результате он будет отлично смотреться.

Заключение

Получается, что при выборе алюминиевого или биметаллического радиатора отопления необходимо найти определенный баланс между требуемой тепловой мощностью и его размерами. Тогда отопления будет достаточно, условия крепления батареи соблюдены, и интерьер не будет нарушен.

При проектировании системы отопления в городской квартире или частном доме хозяину важны три основных параметра: размер радиаторов отопления, теплоотдача одной секции и максимальное рабочее давление, на которое они рассчитаны. Разброс этих параметров среди товаров современного рынка мы исследуем.

На фото — только три типоразмера нагревательных приборов. Однако в магазинах можно увидеть куда более широкий выбор.

Стандартная высота

Начнем с самых распространенных аккумуляторов с межосевым расстоянием на любвеобильные 500 миллиметров.Именно их каждый из нас наверняка видел в квартире, где прошло его детство.

Чугун

Наиболее типичным представителем является чугунный радиатор МС-140-500-0,9. Посмотрите на его спецификацию.

  • Длина секции — 93 миллиметра, глубина — 140, высота — 588. Рассчитать размеры многосекционного радиатора несложно; При длине 7-10 отрезков к толщине паронитовых прокладок стоит добавить примерно сантиметр.

ВНИМАНИЕ: При установке радиатора в нишу не забывайте о длине моющего крана. Любые чугунные радиаторы отопления с боковой облицовкой нуждаются в промывке.

  • Тепловой поток который обеспечивает одну секцию при разнице температур между теплоносителем и окружающим воздухом на уровне 70С — 160 Вт.
  • Максимальное рабочее давление в мегапаскалях указано в наименовании изделия — 0,9 МПа Что соответствует 9 атмосферам.

Алюминий

Здесь при одной и той же межосевой подводке мы наблюдаем значительный разброс параметров, поэтому укажем наиболее типичные.

  • Типовые размеры радиаторов отопления из алюминия: длина 80 миллиметров, глубина 80-100 мм, высота — 575-585 миллиметров.
  • Секторальная теплоотдача зависит от корня ребер и глубины сечения. Обычно она лежит в пределах 180 – 200 Вт на секцию.
  • Для большинства моделей рабочее давление составляет 16 атмосфер.При этом радиаторы испытывают в полтора раза большую величину – 24 кгс/см2.

Любопытно: объем теплоносителя в одной секции алюминиевого радиатора в 3-5 раз меньше по сравнению с чугунным. Это достигается за счет большей теплопроводности алюминия и большей площади Ortem. Очевидный результат – высокая скорость движения воды и почти полное отсутствие хлопот.

Биметаллический

Стальной сердечник влияет на внешний вид и размеры радиатора отопления, но резко возрастает максимальное рабочее давление.

Увы, цена растет с ростом прочности и цены: биметаллическая секция обойдется покупателю в 400-700 рублей.

  • Типовые размеры секций: длина — 80-82 мм, глубина — 75 — 100, высота — 550 — 580.
  • Немного снижается теплоотдача из-за меньшей теплопроводности. В целом биметаллические секции уступают алюминиевым всего на 10-20 Вт на секцию, что компенсируется большей площадью оребрения. Усредненные значения теплового потока — 160-200 Вт.
  • А вот рабочее давление за счет стали внутри намного выше: у большинства представителей семейства оно достигает 25-35 атмосфер при испытаниях при 30-50. Радиатор монолит от российской компании РИФАР и вовсе способен непрерывно работать при 100 кгс/см2, а испытан при 150.

Важно: При монтаже системы отопления своими руками главное указание использовать трубы, не уступающие радиатору. В противном случае использование особо прочных отопительных приборов лишено всякого смысла: удаляя из контура одно слабое звено, мы заменяем его другими.Биметаллические радиаторы поставляются только со стальной подводкой.

Низкий

Радиаторы с маленьким мидшником есть две приятные особенности:

  1. Можно разместить под низким подоконником.
  2. Теплоотдача на единицу площади поверхности максимальна. Чем выше радиатор — тем больше контактирует теплый воздух с его верхней частью и тем меньше тепловой поток с поверхности этой части ребра.

Какие варианты мы можем здесь найти?

Чугун

Относится к радиаторам МС Беларуси.

  • Радиатор МС-140М-300-0,9 имеет длину секции в те же 93 миллиметра при высоте 388 мм и глубине 140.
  • Тепловой поток с изменением габаритов, понятно, уменьшился и теперь составляет 106 Вт на секцию.
  • Рабочее давление не изменилось: те же 9 кгс/см2.

Однако: среди импортной продукции можно встретить чугунные радиаторы с межосевым расстоянием на приборах и 200, и 350 миллиметров.

Алюминий

Соотношение межосей у отечественных и импортных низких радиаторов более чем велико.Представлены размеры 150, 200, 250, 300, 350 и 400 миллиметров.

Что это означает с точки зрения интересующих нас характеристик?

  • Длина секции начинается от 40 миллиметров, что делает аккумулятор необычайно компактным. Высота – от 200, глубина многих моделей компенсирует недостаток двух оставшихся размеров и достигает 180 мм.
  • Тепловая мощность варьируется от смешных 50 до вполне солидных 160 Вт на секцию. Определяющим моментом является площадь ребер сечения.
  • На рабочее давление изменение габаритов повлияло незначительно: большинство радиаторов рассчитаны на, те же, 16 атмосфер с испытаниями на 24-й.

Биметаллический

Как изменится размер радиаторов отопления, если внутри алюминиевых ребер разместить стальной сердечник? И ни одного. Абсолютно все размеры, характерные для алюминиевых конструкций, мы можем увидеть среди биметаллических отопительных приборов.

Тепловая мощность

также остается в тех же пределах: можно найти низкие радиаторы с теплоотдачей и по 80, и по 140 Вт на секцию.

Рабочее давление, понятное дело, остается большим: все-таки материал другой. Типовые те же 25-35 атмосфер.

Есть два любопытных нюанса:

  1. Среди биметаллических можно встретить радиаторы не со сплошными сердечниками из стали, а со стальными трубками, вставленными между алюминиевыми коллекторами. При этом производитель обычно осторожничает с заявленными параметрами, и биметаллический радиатор может увидеть заявленные 16 и даже 12 атмосфер.
  2. Низкие радиаторы из алюминия и биметалла часто не имеют вертикальных каналов и при боковом подключении нагреваются от коллекторов только за счет теплопроводности алюминия.Тираж обеспечивается последней секцией: она делается проточной.

Высокий

Радиаторы большой высоты ставятся в тех случаях, когда потребность в тепловой мощности высока, но планировка помещения не позволяет большую длину стены. Соответственно, на большой высоте эти изделия имеют ограниченную ширину.

Чугун

Если отечественные чугунные радиаторы в основном остаются сугубо утилитарными изделиями и изготавливаются стандартных размеров, то среди импортных есть очень стильные изделия, несвойственные чугуну.

В качестве примера взгляните на линейку Demrad Retro:

  • При стандартной ширине 76 миллиметров высота секции варьируется от 661 до 954 мм. Глубина во всех случаях составляет 203 мм.
  • Рабочее давление 10 атмосфер, радиаторы испытаны при 13.
  • Тепловая мощность наиболее габаритных секций достигает 270 Вт.
  • Размер радиатора отопления может достигать 2400 миллиметров в высоту.
  • Рабочее давление часто ограничивается 6 атмосферами, но легко найти и более прочные изделия.
  • За счет большой высоты достигается солидная теплоотдача: при температуре в 70С она может достигать 433 Вт (OSCAR 2000 от Global) и даже больше.

Алюминий

Зачастую высокие радиаторы подключаются снизу. Цель состоит в том, чтобы спрятать трубы.

Биметаллический

Неотъемлемой частью высоких биметаллических радиаторов являются дизайнерские конструкции, не говоря уже о типоразмерах и какой-либо унификации. Кроме того, зачастую это не секционные, а монолитные изделия.

В качестве образца, однако, возьмем серийного представителя семейства – биметаллический радиатор SIRA RS-800.

  • Размеры секции: высота 880 мм, длина 80 и глубина 95 мм.
  • Тепловая мощность — 280 Вт на секцию.
  • Рабочее давление неожиданно 4 кгс/см2 при испытаниях на 6. Радиатор явно не предназначен для центрального отопления и снабжен сердечниками только в вертикальных каналах.

Заключение

Будем надеяться, что вы сможете подобрать именно те изделия, которые подходят вам по всем параметрам.В видео в конце статьи вы найдете дополнительную информацию по интересующей теме. Теплых зим!

Алюминий — широко используемый легкий материал.

В том числе из него изготавливают батареи отопления.

При их создании очень важен Расчет характеристик.

Влияние размера алюминиевого радиатора отопления

Алюминиевые батареи изготавливаются в широком диапазоне размеров.Длина имеет приоритетное влияние на мощность.

Соответственно необходимо добиться необходимого нагрева Увеличить количество секций. Общая длина батареи зависит от расчетов.

Глубина и высота также изменяют показатели, поскольку они влияют на громкость. В отличие от длины эти два значения — переменные, благодаря чему существует множество различных моделей.

Следующий показатель — броня дистанция . Он отвечает за скорость нагрева радиаторов, так как означает зазор между трубами подачи и обратки.

На производительность также влияет способ изготовления:

  1. Металлический прилив Повышает прочность и долговечность устройства. При этом каждая секция представляет собой цельный узел, из которого собирается устройство. Делается это в определенной последовательности: сначала привариваются верхние части, затем нижние.
  2. Метод экструзии Предусматривает поддержание нагретого алюминия через решетчатую пластину из металла. За счет этого получается профиль заданной формы, который отделяется от деталей и собирается в радиаторе.

    Внимание! Такие отопительные приборы встречаются редко, и обычно изготавливаются на заказ. Связано с невозможностью внесения изменений В конструкцию после окончания производства.

Бронерасстояние

Индикатор — зазор между осями радиатора. Они расположены симметрично один сверху, второй снизу. Примыкают к трубам, по которым осуществляется включение в контур отопления.

Фото 1.Алюминиевый радиатор модели 350/80, диаметр 350 мм, производитель — «Оазис», Китай.

В зависимости от производителя значение колеблется в пределах 150-2000 мм. Большинство приборов делают этот показатель равным 500. Это связано с системами отопления в многоквартирных домах: в старых домах расчеты ведутся на чугунные радиаторы. При замене аккумуляторов нежелательны затраты на переваривание трубопровода.

Ссылка! В названии большинства моделей присутствует цифра , указывающая на близорукое расстояние.

Глубина

Зависит от материала, из которого изготовлен аккумулятор. Минимальное значение 52 мм . Достаточно создать большую мощность из небольших секций. Максимальный показатель – 180 мм. Встречается довольно редко и требует силы. Есть модели с большей глубиной, но их использование нецелесообразно из-за недостаточного прогрева.

Определение объема сечения

Для расчета необходимо знать значение, описанное выше, а также длину и высоту. Первое значение , визуально — ширина.

Она 80 или 88 мм, Что указано в паспорте.

Второй — переменный. Обычно вертикальная составляющая размера сечения — 570 мм.

Чтобы найти объем достаточно умножить три показателя.

Метод расчета секций

Для определения необходимого количества изделий необходимо определить мощность. Есть несколько округленных значений, рассчитанных для помещения с высотой потолков 2.7 метров:

  1. Для стандартного номера нужен 100 Вт.
  2. Для каждого окна добавить 10.
  3. Если оно угловое, значение Умножить на 1,2.
  4. Если потолки выше или окна более обычные, Добавьте 10%.
  5. Отопление ослаблено от верхних этажей к нижним, поэтому все следуют добавим еще 2%.

Полученную нормативную мощность умножить на площадь помещения .В результате получается общее значение, рассчитанное с запасом.

Затем число делится на Паспортный показатель одного раздела с округлением в большую сторону. Примерный расчет такой:

  1. (100 + 10) * 1,2 * 1,04 = 137,28 , где крайний множитель выбран для квартиры на третьем сверху этаже.
  2. 137,28*S=151*18=2471, где S(18) — площадь.
  3. 2471 / 190 = 13. В данном случае при мощности На одну секцию 190 Вт понадобится 13 штук.

Масса радиатора

Алюминий — легкий металл. Изделия из этого материала имеют небольшую массу, что облегчает их перемещение, сокращает необходимый монтаж. прочность . Следует отметить, что при изготовлении аккумуляторов металл сплавляют с кремнием. Это немного увеличивает остроту.

Средний вес одной секции 1.25 кг. Значение варьируется в интервале от 1 до 1,35, что зависит от размеров и толщины стенок. Например, для установки радиатора из 10 штук с небольшим запасом достаточно крепления по 15 кг.

Важно! Из всех типов алюминиевых радиаторов самый простой. Это облегчает их транспортировку.

Высота и ширина радиатора нестандартной формы

Есть батареи необычного вида.Из металлов можно создать устройство высотой до трех метров, шириной до двух.

Ширина секции алюминиевого радиатора. Почему так важно учитывать размеры алюминиевых радиаторов отопления? Метод расчета сечения

При проектировании системы отопления в городской квартире или частном доме для владельца важны три основных параметра: габариты радиаторов отопления, теплоотдача одной секции и максимальное рабочее давление, на которое они рассчитаны.Рассеивание этих параметров среди товаров современного рынка мы исследуем.

На фото только три размера. отопительные приборы. Однако в магазинах можно увидеть гораздо более широкий выбор.

стандартная высота

Начнем с самых распространенных аккумуляторов с межосевым расстоянием по подводкам 500 миллиметров. Каждый из нас наверняка видел их в квартире, где прошло его детство.

Чугун

Наиболее типичным представителем является МС-140-500-0.9 чугунный радиатор. Давайте посмотрим на его технические характеристики.

  • Длина секции — 93 мм, глубина — 140, высота — 588. Размеры многосекционного радиатора рассчитать несложно; при длине 7-10 отрезков к толщине паронитовых прокладок стоит добавить около сантиметра.

Внимание: при установке радиатора в нишу не забывайте о длине промывочного крана. Любые чугунные радиаторы систем отопления с боковым подводом нуждаются в промывке.

  • тепловой поток , который обеспечивает одну секцию при разнице температур между теплоносителем и окружающим воздухом 70С — 160 Вт.
  • Максимальное рабочее давление в мегапаскалях указано в наименовании изделия – 0,9 МПа , что соответствует 9 атмосферам.

Алюминий

Здесь при одинаковом межосевом расстоянии подводок мы наблюдаем значительный разброс параметров, поэтому укажем наиболее типичные.

  • Типовые размеры алюминиевых радиаторов отопления: длина 80 мм, глубина 80-100 мм, высота — 575-585 мм.
  • Теплопередача секции зависит от площади ребер и глубины секции. Обычно она лежит в пределах 180 – 200 Вт на секцию.
  • Для большинства моделей рабочее давление составляет 16 атмосфер. При этом испытываются радиаторы в полтора раза большие – 24 кгс/см2.

Любопытно: объем теплоносителя в одной секции алюминиевого радиатора в 3-5 раз меньше по сравнению с чугунным.Это достигается за счет большей теплопроводности алюминия и большей площади ребер. Очевидный результат – высокая скорость движения воды и почти полное отсутствие заиливания.

Биметаллический

Стальной сердечник мало влияет на внешний вид и размеры радиатора отопления, но резко возрастает максимальное рабочее давление.

Увы, с увеличением прочности растет и цена: биметаллическая секция обойдется покупателю в 400-700 рублей.

  • Типовые размеры секций: длина — 80-82 мм, глубина — 75 — 100, высота — 550 — 580.
  • Теплопередача немного снижена из-за более низкой теплопроводности стали. В целом биметаллические секции уступают алюминиевым всего на 10-20 Вт на секцию, что компенсируется большей площадью оребрения. Средние значения теплового потока составляют 160-200 Вт.
  • А вот рабочее давление из-за стали внутри намного выше: у большинства представителей семейства оно достигает 25-35 атмосфер при испытании в 30-50.Радиатор Monolith от российской компании Rifar вполне способен постоянно работать при 100 кгс/см2, а испытан при 150.

Важно: при монтаже системы отопления своими руками главное указание использовать трубы, не уступающие по прочности радиатору. В противном случае использование особо прочных нагревательных приборов бессмысленно: убрав из цепи одно слабое звено, мы заменяем его другим. Биметаллические радиаторы поставляются только со стальной подводкой.

Низкий

Радиаторы с малым межосевым расстоянием имеют две приятные особенности:

  1. Их можно разместить под низким подоконником.
  2. Теплоотдача на единицу площади поверхности для них максимальна. Чем выше радиатор, тем больше теплого воздуха соприкасается с его верхней частью и тем меньше тепла уходит с поверхности этой части ребер.

Какие параметры производительности мы можем здесь найти?

Чугун

Снова обратимся к радиаторам МС белорусского производства.

  • Радиатор МС-140М-300-0,9 имеет длину секции такой же 93 мм при высоте 388 мм и глубине 140.
  • Тепловой поток с изменением габаритов, естественно, уменьшился и теперь равен 106 Вт на секцию.
  • Рабочее давление не изменилось: те же 9 кгс/см2.

Однако: среди импортной продукции можно встретить чугунные радиаторы с межосевым расстоянием по подводкам как 200, так и 350 миллиметров.

Алюминий

Разброс межосевых расстояний у отечественных и импортных низких радиаторов более чем большой. Доступны размеры 150, 200, 250, 300, 350 и 400 мм.

Что это означает с точки зрения интересующих нас характеристик?

  • Длина секции начинается от 40 миллиметров, что делает аккумулятор необычайно компактным. Высота – от 200, тогда как глубина во многих моделях компенсирует отсутствие двух других размеров и достигает 180 мм.
  • Тепловая мощность варьируется от смешных 50 до вполне солидных 160 Вт на секцию. Определяющим моментом является площадь оребрения сечения.
  • Изменение габаритов незначительно повлияло на рабочее давление: большинство радиаторов рассчитано на те же 16 атмосфер с испытаниями на 24.

Биметаллический

Как изменится размер радиаторов отопления, если внутрь алюминиевых ребер поместить стальной сердечник? Но нет. Абсолютно все типоразмеры, характерные для алюминиевых конструкций, мы также можем увидеть среди биметаллических нагревателей.

Тепловая мощность также остается в тех же пределах: можно найти невысокие радиаторы с тепловой мощностью как 80, так и 140 Вт на секцию.

Рабочее давление, конечно, остается высоким: все-таки материал другой. Типичны те же 25-35 атмосфер.

Есть два интересных нюанса:

  1. Среди биметаллических радиаторов можно встретить радиаторы не со сплошными стальными сердечниками, а со стальными трубками, вставленными между алюминиевыми коллекторами.При этом производитель, как правило, осторожничает с заявленными параметрами, и в биметаллическом радиаторе можно увидеть заявленные 16 и даже 12 атмосфер.
  2. Низкие радиаторы из алюминия и биметалла часто не имеют вертикальных каналов и при боковом подключении нагреваются от коллекторов только за счет теплопроводности алюминия. Циркуляцию обеспечивает последняя секция: она выполнена проточной.

Высокий

Высотные радиаторы устанавливаются в тех случаях, когда потребность в тепловой мощности высока, но планировка помещения не позволяет принять большую длину стены.Соответственно, при большой высоте эти изделия имеют ограниченную ширину.

Чугун

Если отечественные чугунные радиаторы в основном остаются сугубо утилитарными изделиями и изготавливаются в стандартных габаритах, то среди импортных есть очень стильные изделия необычной для чугуна высоты.

Взгляните, например, на линию Demrad Retro:

  • При стандартной ширине 76 мм высота секции варьируется от 661 до 954 мм. Глубина во всех случаях составляет 203 мм.
  • Рабочее давление 10 атмосфер, при испытании радиаторов 13.
  • Тепловая мощность самых больших секций достигает 270 Вт.
  • Размер радиатора отопления может достигать 2400 миллиметров в высоту.
  • Рабочее давление часто ограничивается 6 атмосферами, но найти более прочные изделия несложно.
  • За счет большой высоты достигается солидная теплоотдача: при дельте температур 70С она может достигать 433 Вт (Оскар 2000 от Global) и даже больше.

Алюминий

Часто подводка высоких радиаторов подсоединяется снизу. Цель состоит в том, чтобы спрятать трубы.

Биметаллический

Значительную часть высоких биметаллических радиаторов составляют дизайнерские конструкции, в которых не приходится говорить о типоразмерах и какой-либо унификации. Кроме того, зачастую это не секционные, а монолитные изделия.

Однако в качестве примера возьмем серийного представителя семейства — радиатор Sira RS-800 BIMETALL.

  • Размеры секции: высота 880 мм, длина 80 мм и глубина 95 мм.
  • Тепловыделение — 280 Вт на секцию.
  • Рабочее давление ВНЕЗАПНО 4 кгс/см2 при испытании на 6. Радиатор явно не предназначен для центрального отопления и оснащен сердечниками только в вертикальных каналах.

Заключение

Надеемся, что Вы сможете выбрать именно те товары, которые подходят Вам по всем параметрам. В видео в конце статьи вы найдете дополнительную информацию по интересующим вас темам.Теплых зим!

При проектировании и монтаже системы отопления или при замене старых обогревателей необходимо учитывать множество параметров и большую роль здесь играют размеры радиаторов.

Размеры отопительных приборов принимаются не только из эстетических соображений, они должны соответствовать следующим условиям:


Только при соблюдении этих параметров при монтаже процесс теплоотдачи от радиатора будет максимально эффективным и будут соблюдены заявленные производителем характеристики.Для таких приборов, как радиаторы отопления, размеры не являются единственным строгим условием. Для расчета количества радиаторов отопления также необходимо учитывать степень теплоотдачи одной секции и максимально допустимое рабочее давление системы отопления.

Прежде чем рассматривать виды и виды радиаторов, необходимо разобраться в некоторых технических терминах и понятиях, чтобы уметь правильно подобрать и рассчитать радиаторы отопления.

Вы должны знать следующие термины:

Размеры стандартных радиаторов

В зависимости от материала, из которого изготовлены радиаторы, различаются и их размеры.Наиболее распространенные размеры нагревателей считаются основными, относятся к межосевому расстоянию 500 мм и составляют:

ВНИМАНИЕ! При монтаже системы отопления важным условием является использование труб, равных по прочности радиаторам, иначе возможно создание аварийных ситуаций.

Радиаторы нестандартных размеров

Помимо стандартных светильников на рынке широко представлены радиаторы отопления и других типоразмеров. Они предназначены для использования в нестандартных постройках или для придания помещению особого стиля.

Существуют следующие типы и размеры радиаторов

Низкие или маленькие радиаторы отопления имеют высокую теплоотдачу на единицу площади поверхности, их вполне можно разместить под низко расположенными подоконниками или в зданиях с витражами. К ним относятся все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунными, так и алюминиевыми или биметаллическими.

Низкие горизонтальные в основном имеют размеры сечения (Ш х Г х В) 93 х 140 х 388 мм, их теплоотдача составляет 106 Вт при рабочем давлении 9 атм.
Зарубежные производители также выпускают более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические малогабаритные обогреватели выпускаются с широким диапазоном межосевых расстояний, ширина такой секции начинается от 40 мм, высота находится в пределах 150-450 мм. Глубина компенсирует компактность остальных габаритов и составляет 180 мм. Тепловая мощность варьируется от 80 до 140 Вт при рабочем давлении 25-35 атмосфер.

Радиаторы алюминиевые имеют габариты аналогичные биметаллическим с присоединительными расстояниями от 150 до 400 мм с шагом 500 мм, тепловая мощность от 50 до 160 Вт.

Нормальное рабочее давление для них 16 атмосфер, которое может быть увеличено до 24 атм при опрессовке. Следует отметить, что такие узкие горизонтальные биметаллические и алюминиевые радиаторы отопления не имеют протока воды через средние участки, они прогреваются только за счет теплоотвода от коллекторов, а циркуляция обеспечивается крайним проточным сечением.

Различают высокие и узкие радиаторы отопления, которые применяются в тех случаях, когда есть необходимость в большой теплоотдаче, когда невозможно по разным причинам занять значительную длину стены.Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их сечения составляет 76 мм. при возможной высоте в диапазоне 661-954 мм глубина таких устройств достигает 203 мм. Рабочее давление 10 атмосфер, а у самых больших не может превышать 6 атм., теплоотдача в зависимости от размера колеблется от 270 до 433 Вт.

узкие

в основном представляют собой дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, применяются в частных домах с индивидуальным отоплением.Как правило, это не секционные, а монолитные конструкции. Если взять сечение, то пример его размера может быть (Ш х Г х В) 80 х 95 х 880 мм. при рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более чем на 6 атм.

Для тех, кто хочет максимально эффективно использовать пространство помещения, на рынке представлены плоские радиаторы отопления, отличающиеся меньшей глубиной. Их выбор не так велик, как у вышеперечисленных утеплителей.Продаются тонкие радиаторы отопления могут быть только алюминиевыми. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт. К плоским радиаторам можно отнести и панельные радиаторы, глубина которых составляет 60 мм.

Расчет радиаторов отопления

В заключение необходимо остановиться на вопросе, как рассчитать количество радиаторов отопления на комнату или другое помещение.

Необходимое количество секций можно определить несколькими способами:


Как видно из материалов данной статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в Доме.Если не уделить этой процедуре должного внимания, то потом об уюте в помещении можно забыть.

Габаритные размеры биметаллических радиаторов являются важной характеристикой, влияющей на качество обогрева помещений.

Какие размеры доступны для нагревательных батарей ?

У них есть стандартные значения Или они разные у каждого производителя?

Размеры биметаллических радиаторов описываются следующими основными параметрами : монтажная высота, глубина и ширина.

Высота и глубина зависят от размера секции , а ширина — от их количества.

Высота батареи зависит от расстояния между вертикальными каналами. Имеет стандартные значения для радиаторов всех производителей – 200, 350 и 500 мм.

Расстояние между вертикальными каналами — отрезок между центрами входного и выходного отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. Таблицу 1).

межосевое расстояние большинство производителей указывают в названии модели. А вот монтажная высота другая и указывается в спецификации на радиатор.

Ширина радиатора зависит от количества секций. Так, для 8-секционного радиатора параметр имеет значение 640 мм, для 10-секционного радиатора – 800 мм и для 12-секционного радиатора – 960 мм (значения для батарей с шириной сечения 80 мм).

Расчет количества секций радиатора

Тепловая мощность секции радиатора зависит от ее габаритных размеров.При расстоянии между вертикальными осями 350 мм параметр колеблется в пределах 0,12-0,14 кВт, при расстоянии 500 мм — в пределах 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метр площади необходима тепловая мощность не менее 0,1 кВт.

С учетом этого требования используется формула для расчета количества секций :

где S – площадь отапливаемого помещения, Q – тепловая мощность 1-й секции и N – необходимое количество секций.

Например, в помещении площадью 15 м 2 планируется установка радиаторов с секциями тепловой мощностью 140 Вт. Подставив значения в формулу, получим:

Н = 15 м 2 * 100/140 Вт = 10,71.

округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо установить биметаллический 12-секционный радиатор.

Важно: при расчете биметаллических радиаторов учитывают факторы, влияющие на теплопотери внутри помещения.Полученный результат увеличивается на 10% в случаях, когда квартира расположена на первом или последнем этаже, в угловых комнатах, в комнатах с большими окнами, с небольшой толщиной стен (не более 250 мм).

Более точный расчет получается при определении количества секций не по площади помещения, а по его объему. По требованиям СНиП для обогрева одного кубометра помещения требуется тепловая мощность 41 Вт. Учитывая эти правила, получите:

где V – объем отапливаемого помещения, Q – тепловая мощность 1-й секции, N – необходимое количество секций.

Например, расчет для той же комнаты площадью 15 м 2 и высотой потолков 2,4 метра. Подставляя значения в формулу, получаем:

Н = 36 м 3 * 41 / 140 Вт = 10,54.

Повторное увеличение выполнено в большую сторону : Требуется 12-секционный радиатор.

Выбор ширины биметаллического радиатора для частного дома отличается от квартиры. В расчете учитываются коэффициентов теплопроводности каждого материала, используемого при возведении крыш, стен и перекрытий.

При выборе размеров необходимо учитывать требования СНиП по установке батарей:

  • расстояние от верхнего края до подоконника должно быть не менее 10 см;
  • расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещений необходимо уделить внимание выбору размеров биметаллических радиаторов. Размеры аккумуляторов каждого производителя имеют незначительные отличия, которые учитываются при покупке.Правильный расчет позволит избежать ошибок .

Какие должны быть правильные размеры биметаллических радиаторов отопления узнаете из видео:

Довольно сложно определить тип радиатора, подходящего конкретно для той или иной системы отопления, не зная его основных характеристик. Существуют устройства, устанавливаемые в частных домах с автономной системой отопления, а также радиаторы, установка которых возможна только в городской квартире.

Радиаторы отопления биметаллические — виды, характеристики

Если сравнивать алюминиевые радиаторы с биметаллическими, то последние выгодно отличаются от первых по своим техническим характеристикам.Несмотря на все свои положительные качества, приборы из алюминия имеют ряд серьезных недостатков , которые не позволяют использовать их в многоэтажных жилых домах. Биметаллические аналоги вполне способны справиться со всеми техническими ограничениями, связанными с установкой в ​​городских квартирах, подключенных к сети центрального отопления.

Устройство биметаллических приборов

По внешнему виду биметаллический радиатор ничем не отличается от алюминиевого, т.к. оба выполнены из одного и того же металла.Весь «секрет» внутреннего устройства аккумуляторов.

Биметаллический радиатор имеет внутренние вставки из нержавеющей стали, обеспечивающие надежную защиту алюминия от вредного воздействия всевозможных примесей, содержащихся в воде. Именно благодаря встроенным стальным профилям внешний корпус биметаллического устройства не контактирует напрямую с теплоносителем . Кроме того, сталь более устойчива к разрушающему действию кислот и щелочей, в большом количестве присутствующих в системах центрального отопления, и не вступает в химическое взаимодействие с медными элементами городских коммуникаций (трубы, теплообменники и т.п.).).

Применение стальных вставок для прохода воды также обеспечивает другие полезные свойства биметаллических отопительных приборов:

  • Долговечность . Благодаря тому, что внутренние стальные полости устойчивы к разрушению и коррозии, производитель может установить достаточно длительный срок службы устройства – до 20 лет.
  • Прочность . Корпус изделия выдерживает давление до 30-40 атмосфер. Такому радиатору отопления не страшен даже самый сильный гидроудар.
  • Эконом . Зауженные каналы подачи воды обеспечивают оптимальное сочетание тепловой инерции устройства и энергозатрат на обогрев.

Прибавив сюда все положительные качества, перешедшие от алюминиевых аналогов, такие как компактность, высокая теплоотдача и презентабельный внешний вид, можно с уверенностью констатировать, что на сегодняшний день биметаллические устройства являются оптимальным вариантом обогрева многоэтажных домов.

Радиатор отопления: размеры

При выборе биметаллического отопительного прибора большое значение имеют размеры изделия.

Для создания тепловой завесы для холодного воздуха, проникающего через стекло, под окном обычно устанавливают отопительные приборы. Поэтому устройство должно легко помещаться в нише под подоконником и обеспечивать необходимый уровень теплоотдачи.

По высоте все биметаллические радиаторы имеют стандартные показатели. Расстояние между вертикальными каналами варьируется в зависимости от модификации устройства и составляет 200 мм, 350 мм и 500 мм.

Однако следует отметить, что расстояние между вертикальными каналами составляет еще не полную высоту устройства, а только размер отрезка между центрами выходного и входного коллекторов. Реальная высота устройства определяется следующим образом: межосевое расстояние + 80 мм . Так, например, радиатор с маркировкой 500 займет около 580 мм, а 350-й модели — около 420 мм. Ширина устройства определяется количеством секций.

Количество секций для всех типов обогревателей рассчитывается одинаково.

Согласно техническим требованиям, необходимым для отопления жилых домов в средней полосе страны, мощность, равная 1 кВт, предназначена для обогрева 10 кв.метров площади.

Производитель обычно указывает значение мощности одной секции для каждой батареи. Зная значение теплоотдачи секции, можно рассчитать количество требуемых элементов по формуле :

N = S*100/Q, где Q — мощность одной секции, S — площадь номер, а N – желаемая сумма.

Большинство моделей биметаллических радиаторов имеют стандартную ширину секции 80 мм, поэтому мощность обычной секции 500 мм составляет около 180 Вт.В соответствии с этим определяется общее количество секций. Так, например, для обогрева помещения площадью 20 м2 потребуется 12 секций, ширина такой батареи составит около 1 м.

Особенности конструкции

Как было сказано ранее, биметаллический радиатор отличается от алюминиевого тем, что внутри него имеются стальные выступы, защищающие корпус от коррозии.

Такие вкладки могут быть установлены в различных частях устройства:

Типы конструкции

  • Монолитные .Радиатор состоит из неразборных стальных труб. Он имеет фиксированное количество разделов, которое нельзя изменить. Основная характеристика литого радиатора – повышенная надежность. Прибор рекомендуется использовать в системах, где наблюдаются частые скачки давления.
  • складной . Количество секций определяется самостоятельно, в зависимости от площади помещения. Секции соединены между собой металлическими трубами с резьбой.

Выбор той или иной конструкции зависит от типа системы отопления.Да, для автономного отопления лучше приобрести разборную модель, для городской квартиры – литую.

Вместимость

Наличие стальных вставок внутри устройства способствует уменьшению вместимости секции. С одной стороны, это хорошо: у снижена величина тепловой инерции и самого теплоносителя , что позволяет значительно экономить электроэнергию и обеспечивает комфортное управление. Но с другой стороны, слишком узкие каналы водоснабжения быстро забиваются всяким мусором, что неизбежно присутствует в современных сетях центрального отопления.

Вместимость секции определяется расстоянием между вертикальными каналами.

Для устройства на расстояние 500 м — емкость 0,2-0,3 л;

для батареи 350 мм — 0,15-0,2 л;

для 200 мм — 0,1-0,16 л.

Как вы уже заметили, емкость биметаллических радиаторов действительно мала. Например, популярный прибор РИФАР шириной 80 мм и высотой 350 мм вмещает всего 1,6 литра . Несмотря на это, радиатор способен обогреть помещение площадью до 14 кв.м. Правда, вес устройства достигает 14 кг, так как биметаллический радиатор в 1,5-2 раза тяжелее алюминиевых.

Биметаллическая батарея отопления лучше подойдет для городской квартиры. Если вы владелец частного дома, у которого есть свой отопительный котел, лучше приобрести алюминиевый радиатор.

При выборе биметаллического пробора необходимо обратить внимание на следующие параметры:

Итак, рассчитав количество радиаторов, необходимое количество входящих в них секций и задав требуемую мощность устройства, можно приступать к монтаж системы отопления.

Следует помнить, что тепловой баланс в помещении напрямую зависит от габаритов прибора. Так, если ширина радиатора небольшая, следует увеличить его высоту или количество секций.

Необходимо учитывать, что даже самый дорогой, качественный и подходящий для вашей системы отопления биметаллический радиатор должен быть установлен с соблюдением всех правил монтажа. Только так он сможет сохранить свои положительные качества и обеспечить максимальную теплоотдачу при минимальных затратах на электроэнергию.

(PDF) Исследование тепловых характеристик алюминиевого радиатора ROYAL Thermo Evolution

Содержание данной работы может быть использовано на условиях лицензии Creative Commons Attribution 3.0. Любое дальнейшее распространение

этой работы должно содержать указание автора(ов) и название работы, цитирование в журнале и DOI.

Опубликовано по лицензии IOP Publishing Ltd.

ERS 2021

IOP Conf.Серия: Материаловедение и инженерия 1211 (2022) 012005

IOP Publishing

doi:10.1088/1757-899X/1211/1/012005

1

Исследование тепловых характеристик алюминиевого радиатора Thermovolution

3

3

З.Г. Марьина1, А.Ю. Верещагин1, А.В. Новожилова1, М.А. Комаревцев1 и К.О.

Исаева1

1 Северный Арктический федеральный университет им. М.В.Использование алюминиевых радиаторов в системах отопления началось с продукции зарубежных

компаний, таких как Fondital Group, Global Radiatori, Ferroli и др. В настоящее время существует

российских алюминиевых радиаторов компаний, которые придерживаются европейских стандартов, например

ROYAL Thermo, Рифар. Тепловые характеристики радиаторов обычно указываются производителем

. Однако они не всегда подтверждаются на практике. Это связано с тем, что в

не учитывается способ подключения радиатора.В некоторых листах технических данных

приведены коэффициенты снижения мощности в зависимости от разницы между средней температурой теплоносителя

и температурой воздуха в помещении. Поэтому исследование

влияния присоединительных алюминиевых отопительных приборов на его теплотехнические характеристики является актуальной задачей. В статье представлены результаты исследования радиатора типа ROYAL

Thermo Evolution, изготовленного по заказу компании, специализирующейся на проектировании систем отопления

.Установлено, что фактическая тепловая мощность одной секции

колеблется в пределах 135…225 Вт в зависимости от способа подключения радиатора, заявленная изготовителем тепловая

мощность секции соответствует только диагональное подключение «верх-

низ», тепловая мощность восьмисекционного радиатора с односторонним подключением «верх-

низ» на 12 % выше, чем при диагональном. Исследования показывают, что при проектировании систем отопления

необходимо учитывать способ подключения и

количество секций устройства.

1. Введение

В настоящее время большое разнообразие отопительного оборудования привело к тому, что тепловые характеристики радиаторов

обычно указываются производителем. Однако это не всегда подтверждается на практике.

Обзор многочисленных источников по данному вопросу позволяет сделать вывод, что исследования по отоплению подтверждают данные

только для отдельных типов радиаторов [1–10].

В настоящее время на российском рынке представлено большое количество современных отопительных приборов, и большая доля

приходится на алюминиевые радиаторы.Их несомненным преимуществом является высокая теплоотдача,

которая составляет 200÷210 Вт, а объем каждой секции радиатора всего 450 мл. Имеют

эстетичный внешний вид, что позволяет «внедрить» такие радиаторы в дизайн интерьера любого стиля.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
