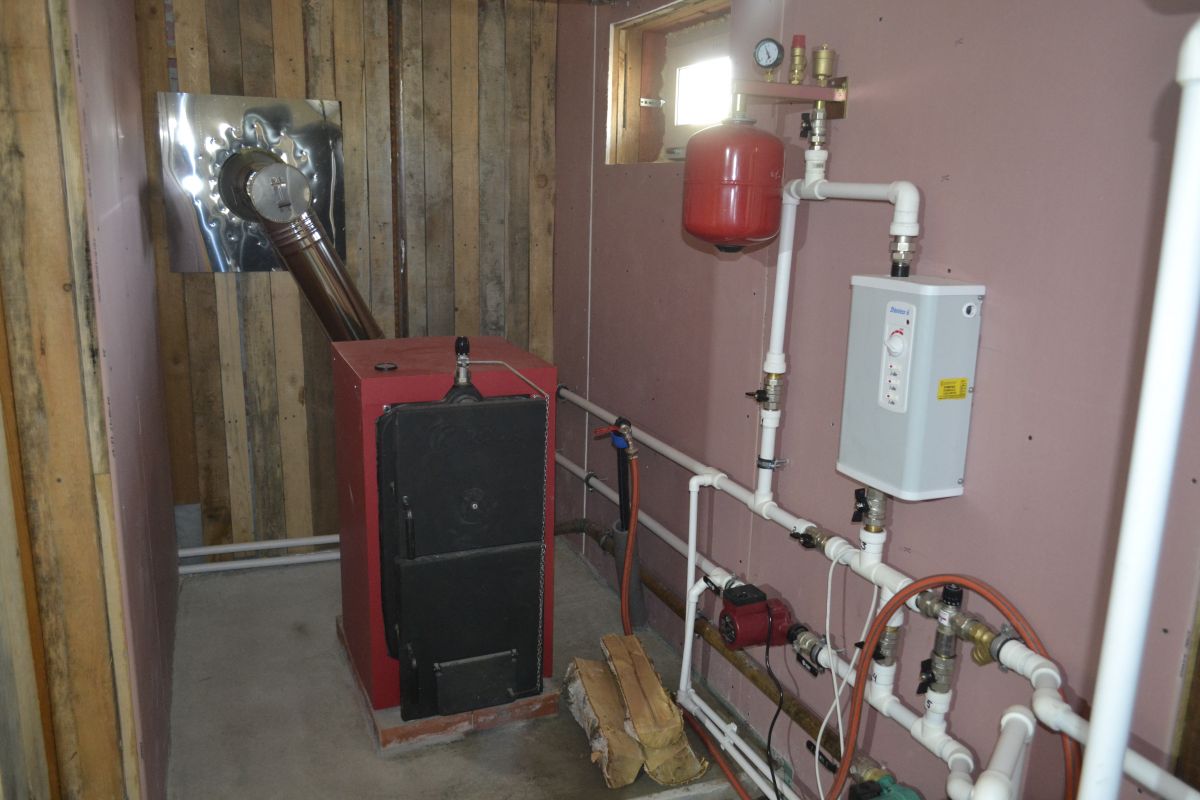

Отопление частного дома твердотопливным котлом

Понимаю, что в большинстве цивилизованных мест отопление частного дома твердотопливным котлом давно не популярно. Такие котлы продают, переделывают на газ, даже сдают в металлолом или выбрасывают. Тем не менее, считаю, что совсем отказываться от них не правильно, вероятность возвращения к отоплению дровами и углем не равна нулю даже в России, где с газом, вроде бы, всё в порядке…

Когда применяется отопление твердотопливным котлом?

Твердотопливные котлы ставят там, где нет газопровода: то ли его вообще не планируется вести, то ли он так далеко от дома, что делать от него отводку слишком дорого, а с дизельным топливом тоже проблемы (например, стоимость слишком высока). К этому варианту относится и устройство отопления на даче.

Кому-то в дополнение к газовому нужен запасной (резервный) котёл. Может быть, из-за регулярных перебоев с газом. Или потому, что газовый котёл не справляется в сильные морозы.

А может, ещё почему-то. И в качестве такого резервного котла как раз рассматривается твердотопливный.

Возможно же, вы думаете о привязке к разным «коммунхозам» так же, как автор этой статьи, то есть подумываете об автономности дома.

Впрочем, вы лучше автора знаете, для чего вам твердотопливный котёл и что заставляет вас с ним «общаться», так? Так. Идём дальше.

Критерии выбора твердотопливного котла

Выбирая твердотопливный котёл, принято руководствоваться следующими факторами:

  • надёжность;
  • удобство в эксплуатации;
  • мощность;
  • цена.

Сейчас, кроме всего, часто задумываются и об экономичности, причина чего всем хорошо понятна. Ну и наличие топлива тоже значение имеет…

Из чего изготавливаются твердотопливные котлы?

Выпускаются твердотопливные котлы чугунные и стальные (здесь подразумевается материал теплообменника).

Чугунные твердотопливные котлы

Чугунные котлы очень надёжны, долговечны, и часто от них избавляются не потому, что они вышли из строя, а просто из-за замены на газовые.

Сразу скажу вещь, отрадную моему скифскому сердцу: речь идёт о надёжности именно отечественных котлов. Так что, озаботившись приобретением данного отопительного прибора, не обязательно выкладывать лишние деньги на импорт.

Чугунные котлы топятся углем, дровами и брикетами.

Из каких соображений выбрать чугунный котёл, помимо производителей? Загрузка топлива в чугунных котлах через дверцу спереди, что может быть не удобно, если дверца маленькая. Так что обратите хотя бы внимание на размер топочной дверцы: чем она больше, тем проще будет загружать котёл топливом.

Ещё конкретней? Хорошие котлы КЧМ-5-К, в них могут быть установлены ТЭНы, и их (котлы, а не ТЭНы) можно переделать под газ или дизтопливо.

Стальные твердотопливные котлы

Плюсы стальных котлов — меньше цена, чем чугунных; их проще чистить и удобней загружать (у них довольно большое окно для загрузки, которое расположено обычно сверху). Из минусов: несколько менее долговечны чугунных; имеет место выпадение конденсата, отчего требуется поддерживать температуру не меньше 65 градусов.

Такие котлы делаются из жаропрочной стали. В основном, они для топки древесным топливом, но некоторые модели подходят для угля.

Современные стальные котлы (например, «ЗОТА») чаще всего оснащаются ТЭНами, блоком управления, датчиками температуры теплоносителя и воздуха в помещении.

Такие котлы часто и комбинированные: могут работать ещё и на газе («ЗОТА-микс»).

ТЭНы могут включаться автоматически, когда котёл достаточно остынет. Это удобно особенно утром – не надо, проснувшись, сразу кидаться за растопку, в доме и так тепло. Ну и в межсезонье, когда ещё/уже морозов нет, котёл может греть теплоноситель только электричеством.

В твердотопливных котлах можно использовать «незамерзайки», но нужно знать, что для котла с ТЭНами подходят антифризы только на основе пропиленгликоля. Без ТЭНов годится антифриз на основе этиленгликоля.

Виды топлива для твердотопливных котлов

В твердотопливных котлах, в зависимости от их конструкции, могут сжигаться дрова, древесные отходы, уголь каменный и/или бурый, торф, прессованные брикеты.

Сейчас делают котлы, работающие на пеллетах. Пеллеты – это прессованные гранулы из отходов деревообработки (ну, то есть, это тоже древесина). Пеллетные котлы имеют КПД до 90%, что значительно больше, чем у обычных твердотопливников. И такие котлы имеют тот плюс, что могут работать автономно (без вмешательства человека) неделю и больше. Причину такой автономности легко понять, посмотрев схему системы отопления с пеллетным котлом:

Котлы могут быть предназначены для определённого вида топлива: только для дров или же универсальные, способные «переварить» любое топливо.

«Дровяные» котлы можно топить и углем, но непродолжительно, ведь материал теплообменника изначально рассчитан на конкретные режимы. Разные виды топлива горят с разной температурой, скоростью и т. д., так что, закладывая в стальной «дровяной» котёл постоянно уголь, нужно понимать, что срок эксплуатации будет не обещанные в паспорте 10 лет, а года 2-3.

Мощности твердотопливных котлов

Твердотопливные котлы выпускаются разной мощности, однако самые ходовые в диапазоне 15…40 кВт, способные отопить дом площадью от 50 до 400 м2.

Отличие твердотопливного котла от «буржуйки»

Несмотря на одинаковые процессы (сгорание твёрдого топлива), ставить современные котлы в один ряд с «буржуйкой» неправильно, потому что отличия существенны.

Во-первых, тепло от сгоревшего топлива в котле передаётся через теплообменник в систему отопления жидким теплоносителем (обычно это вода).

Во-вторых, котлы имеют значительно больший КПД, т. е. они экономичней: если «буржуйку» приходится «кормить» каждый час, то твердотопливный котёл может работать на одной закладке несколько часов (некоторые модели – до 10 часов!). Это возможно благодаря его конструкции.

В-третьих, котлы всё же поддаются некоторой автоматизации с помощью терморегулятора, благодаря чему можно регулировать мощность и скорость горения и, соответственно, температуру теплоносителя.

Плюсы твердотопливных котлов

  • Доступность и дешевизна топлива. Ну, это если вы живёте там, где действительно вдосталь дров или угля.
  • Настоящая автономность отопления – независимость от центральных сетей и коммунальщиков с их фантазиями относительно цен на газ, ежегодное «обслуживание» и пр.
  • Из предыдущего пункта следует, что отопление твердотопливным котлом возможно сделать где угодно: хоть на даче, хоть совсем вдали от цивилизации.

Минусы твердотопливных котлов

  • Отопление частного дома твердотопливным котлом подразумевает сжигание дров, торфа, сланца, угля, пеллет… сейчас придумывают котлы для безболезненного сжигания автомобильных покрышек, пластика и т. п. мусора… соответственно, нужно иметь место для складирования всего этого добра.
  • Эксплуатация твердотопливного котла подразумевает ежедневные (возможно даже – ежеутренние и ежевечерние) затраты времени на загрузку топлива и чистку золы. (Хотя, сказать по правде, писать это мне было стыдно: ни у кого ещё от выноса 1/3…1/2 ведра золы руки не отвалились. Но что поделаешь, для изнеженной современной человекообразной особи и такая мелочь бывает в лом, а вот таскаться через многочасовые автомобильные пробки на службу и проводить там девять часов – не в лом… па-ра-докс.
    )
  • КПД твердотопливного котла ниже, чем у его газовых собратьев. Для сравнения: КПД твердотопливного котла 58…60%, а КПД газовых и жидкотопливных – 90…95% (если же брать конденсационный газовый котёл, то КПД его ещё больше).
  • Ещё один минус твердотопливных котлов — вредные выбросы в атмосферу, значительно большие, чем у газовых и жидкотопливных.
  • У твердотопливного котла весьма большая масса, потому под него нужно весьма прочное основание: бетонный пол или даже фундамент. Да и транспортировка и монтаж (хотя бы просто подвинуть чуть в сторону) — дело не лёгкое.
  • Инерционность. То есть, в случае перегрева котла прервать его работу быстро не получится. Чтобы обезопасить котёл от перегрева, применяют разные специальные принадлежности.
  • Ещё минус, относящийся конкретно к котлам чугунным, — опасность разрушения чугунного корпуса при слишком быстром изменении его температуры (ну, в смысле, плеснули нечайно холодной водой и — трещина).

И ещё. Не знаю, стоило ли это относить к минусам твердотопливных котлов, но всё же скажу здесь.

Важно! Твердотопливные котлы требуют постоянного теплосъема! Это замечание относится к системам с принудительной циркуляцией теплоносителя, с циркуляционными насосами. В таких системах из-за остановки насоса теплоноситель в котле закипит. Вывод: следует побеспокоиться об источнике автономного питания для насоса.

Но я понимаю, что обстоятельства жизни могут быть таковы, что для отопления своего частного дома приходится выбирать твердотопливный котёл. Потому поговорим о том…

Как уменьшить минусы твердотопливного котла?

Что делать, если, не смотря на все доводы против, отопление загородного дома твердотопливным котлом – единственный доступный вариант?

Можно установить твердотопливный котёл с прицелом на то, чтобы заменить его на газовый, когда на это появится возможность. Конечно, такая замена – «удовольствие» дорогое, но никто ведь не мешает не просто заменить, а — старый  продать хоть и дешевле, но это всё равно компенсирует затраты на покупку нового.

Вариант второй – комбинированный котёл. Такой котёл стОит дороже, чем котёл для одного вида топлива, и габариты его больше, и КПД меньше… но, опять-таки, если выбирать между этими минусами и житием в холодном доме, то, полагаю, выбор очевиден.

Вариант третий и, возможно, самый оптимальный – твердотопливный котёл медленного горения, т. е. пиролизный.

Что же касается уменьшения минусов… Предпочтительней котёл с изменяемой мощностью и наличие бака-аккумулятора, о чём подробно читайте в статье про автоматизацию твердотопливных котлов.

Итак, если вы выбрали отапливать дом твердотопливным котлом, то у вас наверняка много вопросов. Например, какова схема обвязки твердотопливного котла? Хотя это и не тема данной статьи, но скажу уже здесь: обвязка газового и твердотопливного котла одинакова. Поэтому статьи о монтаже напольных газовых котлов в разделе о монтаже отопления справедливы и для твердотопливных.

Но если отопление частного дома твердотопливным котлом однозначно не для вас, идём знакомиться с другими возможностями.

отопление частного дома твердотопливным котлом

Твердотопливное отопление частного дома под ключ, цены

Выбирая твердотопливное отопление для дачи, загородного дома или коттеджа, вы можете не сомневаться в том, что даже в самые лютые морозы будете согреты теплом и уютом домашнего очага. Современные котлы, работающие на торфе, дровах, пеллетах, угле, евродровах, позволяют автоматизировать работу отопительной системы, обеспечивая ей бесперебойную и эффективную эксплуатацию на протяжении всего срока службы. А высокий уровень безопасности делает ее оптимальным решением для использования на постоянной основе.

Работа современного твердотопливного отопления основана на комбинации следующих компонентов:

  •  — твердотопливного котла, снабженного теплообменным элементом для нагрева теплоносителя;
  •  — терморегулятора (термостата) — автоматизированного элемента, устанавливающего оптимальный режим нагрева и, при необходимости, увеличивающего или уменьшающего приток кислорода в топочную камеру;
  •  — защитного элемента от холодного обратного хода, необходимого для смешивания циркулирующих в системе потоков жидкости;
  •  — системы аварийной безопасности, срабатывающей при превышении давления;
  •  — ИБП — для защиты автоматики от перепадов напряжения и аварийных отключений электроэнергии;
  •  — дымохода, отводящего выделяемые при горении топлива газы;
  •  — бака-расширителя, регулирующего параметры давления в системе;
  •  — гидравлического разделительного элемента, обеспечивающего подмес обратки и отвечающего за циркуляцию теплоносителя по малому кольцу отопительной системы;
  •  — коллектора, отвечающего за распределение потоков тепловой энергии в многоконтурных системах;
  •  — насосно-смесительного узла (для систем теплого пола), отвечающего за регулировку температурных режимов;
  •  — циркуляционного насоса, осуществляющего принудительную транспортировку теплоносителя в системе;
  •  — разводки труб, необходимой для подачи тепла по магистрали;
  •  — теплоносителя — им может быть дистиллированная вода или смесь жидкости с антифризом;
  •  — радиаторов отопления — источников локальной отдачи тепла, устанавливаемых в помещениях.

В отличие от архаичных печей современные агрегаты твердотопливного отопления удобны в эксплуатации, не требуют сложного обслуживания, практичны, экономичны и абсолютно безопасны. Справиться с регулированием их работы могут как представительницы прекрасного пола, так и подкованные в работе инженерных коммуникаций мужчины. А разместить котел можно в одном из помещений дома — достаточно соблюдать правила пожарной безопасности и рекомендации производителя оборудования для твердотопливного отопления.

Отопление частного дома твердотопливным котлом

В связи с развитием коттеджного строительства, часто возникает вопрос, как отапливать дом. Перспектива подключения газа может оказаться далекой, или вообще отсутствовать, а использование дизельного топлива или электричества может обойтись в солидную сумму. Конечно, можно использовать обычную дровяную печь или камин, но теплоотдача ее будет минимальна, а вам придется постоянно за ней следить. Оптимальным решением в такой ситуации будет использование твердотопливного котла, для работы которых используется уголь, дрова, торф или специальные древесные топливные гранулы. Отопление дома твердотопливным котлом не требует больших временных затрат на обслуживание котла. Достаточно один раз в несколько часов заложить топливо. Различают два вида твердотопливных котлов: классические и пиролизные.

В традиционном котле сгорающее топливо нагревает воду, которая является теплоносителем. После, горячая вода распространяется по трубам и начинает нагревать помещение. Пиролизные котлы, их еще называют газогенераторные, в свою очередь, работают по принципу сухой перегонки топлива. При высокой температуре (от 200 до 800 градусов) и нехватке кислорода, древесина разлагается и начинает выделять пиролизный газ. Этот газ, при контакте с кислородом начинает гореть, тем самым выделяется большое количество тепла. Газогенераторный котел, увеличивает интервал загрузки топлива, по сравнению с традиционным, до двух раз и повышает КПД до 90%. К тому же он обеспечивает более полное сгорание топлива. (См. также: Монтаж твердотопливных котлов своими руками)

Также котлы бывают зависящие от внешнего источника энергии и независящие. Для энергозависимых котлов необходим внешний источник электричества, так как в них может использоваться электрическая панель управления, также они могут быть оснащены вентилятором для наддува воздуха. Это значительно улучшает систему циркуляции воздуха. На российском рынке представлены различные модели твердотопливных котлов, как отечественного производства, так и импортного. Рассмотрим несколько популярных моделей котлов.

Популярные модели котлов

Производящийся в Чехии твердотопливный котел Виадрус изготавливается из высококачественного чугуна. Привлекательная цена и высокое качество изделия делает его одним из лидеров в своем ценовом сегменте. Чугунный теплообменник имеет большую долговечность, а к самому котлу можно подключить надувную горелку и механический тягорегулятор. Также, имеется возможность подключения циркуляционных насосов с рабочей температурой более 80 градусов. К тому же, котел Виадрус, прост в установке и обслуживании. Все это, вкупе с всеядностью котла, является несомненными достоинствами чешского изделия.

Если в ваш дом в перспективе собираются провести газ, то можно приобрести котел, имеющий возможность подключения газовой горелки, например, твердотопливный котел Дон. Этот котел российского производства работает на торфе или на угле. Изготовлен он из стали, что дает ему стойко реагировать на перепады температуры. А возможность подключения газовой горелки выгодно отличает котел дон от других изделий. (См. также: Дизельные котлы отопления: расход топлива)

Твердотопливный котел КЧМ

Это достаточно известный и популярный на рынке продукт. Топливо для его работы можно использовать абсолютно любое: различные виды твердого, газ, дизтопливо, масляная отработка. Такая всеядность очень удобна, для использования котла в местах, достаточно далеких от основной цивилизации. Сам котел выполнен из чугуна, который зарекомендовал себя как долговечный и надежный материал, а мощность котла может составить от 16 до 90 кВт.

Важно! Необходимо знать, что чугун более хрупкий материал, нежели сталь. Резкий перепад температур между нагретой водой и обратной подачей, может привести к появлению трещин в теплообменнике. Стальные же котлы более лояльны к перепаду температур, но срок службы их меньше, чем у чугунных. Чугунные котлы имеют срок эксплуатации более 30 лет, в то время как стальной прослужит до 20 лет.

На заводе «Сибэнерготерм», в Новосибирске, производят твердотопливный котел Прометей, обладающий мощностью от 10 до 45 кВт. Такие котлы изготавливаются из стали, прошедшей антикоррозийную обработку, а для работы котла используется уголь, дрова или топливные гранулы. Эргономичная форма, особая конструкция теплообменника и большой размер, позволяют добиться высокой теплоотдачи. Для того, чтобы избежать перегрева, существует функция сброса топлива в отсек для золы. Автоматический терморегулятор также упрощает работу с таким котлом. (См. также: Как выбрать твердотопливный котёл отопления)

Твердотопливные котлы Харьков обладают высоким КПД и являются пиролизным типом котлов. В качестве топлива могут выступать все виды твердого топлива, включая топливные гранулы и торф. Воздух используется в качестве теплоносителя, что дает возможность снизить потери тепла.

Рекомендуем! Топить пиролизные котлы лучше только максимально сухой древесиной. Так можно достичь максимальной теплоотдачи и повысить срок его эксплуатации. Также, при использовании пиролизного котла требуется поддерживать постоянную нагрузку, так как при ее снижении в дымоходе образуется деготь.

Достоинства твердотопливных котлов

Позволить себе купить и установить твердотопливный котел могут практически все. Стоимость его не так уж высока, а установка не требует никаких специальных знаний и навыков. К тому же топливо для таких котлов стоит недорого и не является дефицитом в любой местности. Таким образом, при обогреве помещения, затраты не очень высокие. Твердотопливные котлы практически не наносят вреда окружающей среде, так как продукты горения выделяют мизерное количество опасных соединений. Наконец, твердотопливный котел можно использовать в самых отдаленных уголках нашей страны, где нет наличия газа, так как дрова или торф для него можно найти повсеместно. (См. также: Котлы отопления)

Недостатки

Главным недостатком такого оборудования является то, что в такие котлы необходимо время от времени загружать топливо. Это необходимо делать вручную, что может доставлять некоторые неудобства. Количество загрузок может достигать от 2 до 6 раз в сутки. Конечно, существуют котлы с автоматической загрузкой топлива, но они достаточно дороги и предназначены для обогрева больших производственных помещений. К тому же, котел нуждается в постоянной чистке, иначе срок его службы сокращается, и он вообще может перестать функционировать. Работа на полную мощность такого котла начинается не сразу, а запуск его после долгого простоя сопряжен с некоторыми трудностями. Мгновенная остановка такого котла невозможна. Топливо для твердотопливного котла необходимо где-то складировать, и оно занимает достаточно много места. Зачастую под топливо приходится использовать отдельное строение.

Твердотопливные котлы в России

В России, твердотопливные котлы получили широкое распространение, так как газификация еще не дошла до многих населенных пунктов, а отапливать электричеством или жидким топливом достаточно накладно. К тому же никто не застрахован от перебоев в электроснабжении. В связи с этим, российские производители наладили выпуск многих разновидностей таких котлов. Российские твердотопливные котлы обладают высоким качеством, а главное, стоимость их зачастую ниже европейских аналогов. Отечественные котлы выполняются с учетом всех особенностей нашего климата и подходят ко всем условиям эксплуатации. Российские производители выпускают котлы как традиционные, так и пиролизные.

Также для их использования можно использовать топливные гранулы, отлично зарекомендовавшие себя в Европе. Топливные гранулы, пеллеты, представляют из себя небольшие прессованные цилиндры. Их производят из опилок и стружки хвойных деревьев. Правда стоимость пеллетных котлов пока еще находится на высоком уровне, как и само сырье. Но зато работа такого котла отличается своей экологичностью. А золу, образующуюся от сгорания гранул, можно с легкостью использовать в качестве удобрения. (См. также: Какой котёл выбрать?)

Как выбрать твердотопливный котел

Чтобы достичь оптимального эффекта, необходимо правильно подобрать котел. Главным критерием выбора твердотопливного котла является его мощность. В хорошо утепленном здании, где высота потолка не превышает 3 метров, необходимую мощность котла можно высчитать из расчета: 1 кВт на 10 квадратных метров площади. К тому же, для правильного расчета мощности котла, стоит учитывать особенности помещения, которое вы собираетесь отапливать. В первую очередь, стоит учитывать утепление дома, а также температуру на улице в холодные месяцы. Также необходимо учитывать количество дверей и окон, а также их размещение. Чем больше в доме внутренних стен, тем больше они будут удерживать тепла, а наличие дополнительных обогревателей снизит нагрузку на котел. В любом случае, продажа твердотопливного котла, редко обходится без подробных консультаций и расчетов со стороны продавца.

Запрещено! Нельзя устанавливать твердотопливный котел в жилых помещениях. Монтаж котла необходимо проводить на бетонной подушке, высотой не менее 5 см., а само помещение должно быть оборудовано системой вентиляции. Также запрещено помещать рядом с котлом взрывоопасные или горючие вещества.

Подведя итог, можно сказать, что твердотопливный котел вполне может использоваться как основной источник тепла, так и резервный. Несмотря на то, что такой котел требует постоянного обслуживания, он может оказаться единственным доступным решением в отдаленных уголках нашей страны. А доступное и недорогое топливо для него позволяет использовать такие котлы во всех видах загородных домов.

Надежный и экономичный твердотопливный котел своими руками.

Самодельный котел для отопления частного дома

Сегодня на рынке можно приобрести многочисленные варианты котлов отопления.

Большинство из них предназначены для работы на газе и электричестве, также есть варианты на твердом топливе и с использованием мазута.

Однако подойдут они не всем. Многие хотели бы сделать отопительный котел своими руками (см. чертежи ниже), так как считают, что рынок не в состоянии удовлетворить их потребности, либо закупочная цена слишком высока.

Что ж, во многом они будут правы, и мы постараемся удовлетворить их запросы.

Мы расскажем, как сделать котел своими руками и как не допустить ошибок.

Естественно, на рынке вы вряд ли купите кирпичный котел для отопления, у которого материалом изготовления является кирпич.

Такой котел отопления можно построить своими руками.

Чертежи и принцип работы различных систем мы рассмотрим ниже.

По сути, такой котел представляет собой печь с теплообменником, которая подключается к системе отопления или накопительному баку.

Теплообменник располагается в зоне сжигания топлива в топке или в системе циркуляции дыма.

Саму конструкцию печи, скорее всего, надо где-то подсмотреть или разработать самому.

Основным элементом, превращающим печь в котел, является теплообменник. Он располагается в топке или в зоне циркуляции дыма.

В последнем случае рациональнее будет использовать безоборотную схему топки, как в русской печи, чтобы размер теплообменника, который можно в ней разместить, был как можно больше.

Однако температура воды в системе отопления будет значительно ниже, и такая система больше подходит для нагрева воды для хозяйственных нужд. При размещении в дымоходах теплообменник может быть изготовлен из обычной стали.

Размещение теплообменника в топке, соответственно, потребует увеличения размеров топки. При этом материал, из которого изготовлен теплообменник, должен быть из жаропрочной стали большой толщины, что недешево.

Цена такой стали около 400-500 рублей за килограмм, трубы еще дороже, а теплообменник из толстого металла может весить более 50 килограммов. Тем не менее, при прочих равных, этот обойдется дешевле покупного котла аналогичной мощности.

Теплообменник может быть выполнен как в виде змеевика, так и в виде водяной рубашки. В первом случае вода проходит по системе труб, создающих значительную площадь отбора тепла от топки при работе.

Змеевик изготавливается сварным из труб из жаропрочной стали с толщиной стенки не менее 5 миллиметров. Диаметр трубы не менее 50 миллиметров.

Обычно отрезки труб и уголки сваривают для получения 3-4 прямоугольных контуров, которые затем соединяют друг с другом по высоте патрубками в четырех местах.

Этот способ потребует высокой квалификации сварщика, будет ряд швов, которые придется сваривать «с зеркалом». По сложности это работа пятой категории и даже выше.

Во втором случае горение происходит в топке, которая находится внутри емкости с водой, окружающей топку не менее чем с трех сторон.

В случае с водяной рубашкой теплообменник можно футеровать, тем самым снизить требования к качеству используемой стали, но его объем будет значительно больше, а это сводит на нет использование котла в качестве строительного материала.

Большая часть котла будет изготовлена ​​из металла, а объем сварки значительно возрастет, хотя их квалификация снизится.

Независимо от типа теплообменника, при непосредственном контакте с огнем может нагреваться до температуры выше 90 градусов. Поэтому на выходе теплообменник необходимо оборудовать предохранительным клапаном-гидрозатвором, который сработает, если вода закипит, и убережет трубы от разрыва.

В качестве топлива для самодельных кирпичных котлов можно использовать как твердое топливо, так и газообразное и жидкое топливо. В последнем случае в топку помещают форсунку с системой подачи топлива и воздуха или газовую горелку соответственно.

Котлы длительного горения

Следовательно, риск возгорания также будет вдвое выше. Кроме того, для твердотопливного котла можно изготовить только стальной теплообменник.

А в промышленном производстве изготавливают как чугунные, так и медные теплообменники, которые будут иметь более длительный срок службы.

Электрооборудование низкой производительности и габаритов. Например, нет смысла делать сам проточный котел отопления, который будет занимать мало места и нагревать холодную воду из водопровода – рынок пестрит дешевыми предложениями маломощного оборудования.Это делает бессмысленным изготовление таких котлов отопления самостоятельно.

Простые твердотопливные котлы отопления остаются одним из самых востребованных видов оборудования при формировании автономной системы отопления. Преимущества твердотопливных котлов очевидны – дешевизна и доступность топлива, энергонезависимость и простота эксплуатации. Надежные устройства продаются в готовом виде, цена напрямую зависит от набора функций, но можно сделать самодельный котел, который обойдется дешевле, ничем не будет уступать по прочности и практичности заводским изделиям.Рассмотрим подробно процесс изготовления снаряжения своими руками.

Устройство и принцип работы твердотопливного котла

Конструктивно автономный дровяной или угольный котел представляет собой печь, помещенную в бочку с водой. Основная работа заключается в нагреве теплоносителя до определенной температуры, чтобы поддерживать систему отопления дома в нужном режиме. Тепловая энергия получается из топлива – дров, угля или других твердых источников энергии. Простота устройства не отличается эффективностью – примитивные котлы имеют КПД не более 10-15%, поэтому стоит рассмотреть более сложные конструкции.

На заметку! Без качественной тяги котел не сможет обеспечить эффективный обогрев помещения. Продумывая изготовление устройства, нужно позаботиться о создании приточной вентиляции.

Котел отопления своими руками из металла, кирпича. Металлические узлы просты, но требуют четких просчетов при составлении схемы, пошагового выполнения, соблюдения технологии сборки, монтажа.

Разновидности и выбор конструкции твердотопливного котла

Печи и отопительные котлы различаются по своему функционалу.Печка необходима для обогрева помещения, а котел еще должен прогревать теплоноситель, который транспортируется по отопительной сети в доме. Поэтому важно учитывать непрерывность процесса горения топлива, обеспечивать равномерную циркуляцию воды через теплообменник.

На заметку! Теплообменник представляет собой змеевик, расположенный внутри камеры сгорания топлива. Внутри змеевика находится вода, которая получает тепло при сжигании дров, угля и передает тепловую энергию элементам сети.

Бывают самодельные котлы отопления по способу сжигания — верхнее (шахтное) или нижнее:

  1. Твердотопливный котел нижнего горения — агрегат, в котором дверца загрузочной камеры расположена в верхней части топочной камеры, сами дрова горят внизу. Такая система обеспечивает продолжительность горения топлива – нижние слои догорают, верхние постепенно проседают под собственным весом. Циркуляция воздуха осуществляется снизу вверх при установке насоса (принудительно) или естественным путем.Второй вариант тяги более удобен, так как не требует подключения оборудования к электросети, что обеспечивает полную автономность системы.

На заметку! Естественная тяга имеет пониженный КПД, поэтому топливо загружается в топку небольшими порциями. Принудительная циркуляция воздуха обеспечивает интенсивное движение потоков, есть возможность заполнить топку «до отказа».

  1. Котлы с верхней или шахтной загрузкой представляют собой агрегаты, в которых топочная дверца расположена в верхней части камеры сгорания.Устройства всегда оснащены принудительной тягой для перемещения воздуха сверху вниз. При этом дым отгоняется в нижний отсек топочной камеры, смешивается с воздухом, сгорает, передает тепловую энергию топливу в нижних ярусах — это особенно удобно при закладке сырых дров, за счет тепла они высыхают и лучше горю.

Для самостоятельной сборки лучше подходят агрегаты с нижним вариантом горения; здесь нет необходимости интегрировать вентилятор.

Совет! Если нет опыта сборки агрегатов, выгоднее браться за простые конструкции, чтобы снизить риск ошибок в расчетах.

Агрегаты также различаются по способу сжигания, могут работать в обычном режиме или с доступом к пиролизу. Пиролиз – это процесс разложения энергоносителя на его составляющие с последующим сгоранием элементов. Для сборки моделей с пиролизным горением придется оборудовать вторую камеру сгорания, габариты устройства будут больше, а расход материалов возрастет.

На заметку! Выбор типа оборудования зависит от вида топлива.В регионах с наличием дров топка формируется на дрова, на уголь — настраивается другая модель. Продолжительность горения одной закладки определяется типом, мощностью и КПД котла.

Температура горения угля выше, чем у дров, поэтому, если формируется твердотопливный прибор для сжигания угля, колосники должны быть чугунными, корпус и теплообменник — толстой сталью. Корпус котла допустимо делать из огнеупорного кирпича.

После оценки собственных навыков, просмотра схем нагревателей выбирается конкретная модель устройства. При наличии достаточного опыта мастер сможет построить самодельный газовый котел для отопления частного дома, а новичкам стоит отдать предпочтение самым простым устройствам. При соблюдении технологии сборки и монтажа тепла в доме будет достаточно от примитивного твердотопливного котла с водяным контуром отопления.

Требования к отоплению самодельных твердотопливных котлов


Конструктивно прибор представляет собой набор основных и дополнительных элементов:

  • Камера сгорания для сжигания энергоносителя;
  • решетка, через которую в камеру поступает воздух;
  • трубчатый теплообменник или бак для хранения воды;
  • дымоход для отвода продуктов сгорания;
  • регулятор тяги.

Основное внимание уделяется размеру камеры сгорания, отсек должен быть вместительным и просторным, чтобы топливо сгорало полностью без необходимости перемешивания. Топка устроена таким образом, чтобы передать теплообменнику максимальное количество тепла.

На заметку! В кирпичных котлах поддерживается более высокая температура горения, чем в металлических приборах, так как кирпич имеет меньшую теплопроводность и не так быстро отдает тепловую энергию наружу.

Теплообменник изготовлен из стали или чугуна, имеет вид змеевика с вертикальными или горизонтальными трубами. КПД котла зависит от конструкции и материала змеевика. Чугунные теплообменники представляют собой литые элементы, которые продаются в готовом виде. В домашних условиях мастеру удобнее работать с толстостенной стальной трубой, изгибая ее под действием тепла или используя отводы, полуотводы подходящего диаметра. Соединение отводов с элементами катушки сваркой.

Пошаговая технология изготовления твердотопливного котла своими руками

Сделать высокотехнологичное оборудование в домашних условиях не получится, а вот простой котел на дровах, угле вполне подойдет для отопления дома любой площади.Главное правильно составить схему, рассчитать параметры мощности с учетом протяженности сети, наличия ответвлений трубопровода и других нюансов.

Инструменты и материалы для работы

Набор инструментов:

  • сварщик;
  • болгарка с дисками для резки и шлифовки металла;
  • дрель
  • со сверлами по металлу;
  • газовые ключи: №1, 2;
  • молоток
  • ;
  • ключи рожковые или складные, отвертки;
  • плоскогубцы;
  • кв.

Материалы:

  • стальной лист толщиной от 5 мм для котла, толщиной от 7 мм для колосника;
  • Уголки стальные
  • 50х50 для каркаса котла;
  • Лист нержавеющей стали
  • для накопительного бака;
  • Трубы стальные
  • для теплообменника в виде змеевика диаметром 32-50 мм.

В зависимости от чертежа могут потребоваться дополнительные материалы. Пригодятся средства индивидуальной защиты – перчатки, маска, очки.

Изготовление корпуса и теплообменника твердотопливного котла

Чаще всего корпус работает как камера сгорания, поэтому является основой конструкции.Чтобы стены не деформировались под воздействием тепла, ограждающую конструкцию делают двухслойной, в пространство между листами насыпают сухой чистый песок – снижает нагрев, служит фиксатором для устойчивости формы.

Наружная и внутренняя оболочки корпуса каркасные. Для повышения жесткости, усиления конструкции стенки камеры сгорания обшивают стальным уголком или ребрами жесткости из металлического профиля.

Передняя стенка вырезана под отверстия под зольник и дверцу бункера.Удобнее всего сначала наметить мелом область вырезания, затем просверлить несколько отверстий по углам рисунка, затем вырезать.

После выполнения заготовок для корпуса приступают к формованию теплообменника. Вам потребуются детали от водопроводной трубы необходимого сечения, сварите их между собой в герметичный контур максимально возможной длины – это увеличит площадь контакта с нагревателем, повысит КПД устройства.

Этап сборки

Все заготовки и элементы должны быть собраны.Продумывая, как сделать котел, его лучше собирать на месте установки, особенно при массивности готовой конструкции. В месте установки сначала закладывается бетонный фундамент, узел крепится анкерами, поэтому постамент оснащается закладными, фиксация сваркой.

Котел на дровах собирается своими руками из корпуса, затем комплектуется деталями и обшивкой. Перед сваркой с деталей снимают фаску, после швы очищают от шлака и шлифуют.Осмотрите швы, проверьте их герметичность. Если обнаружите пробелы, прокипятите еще раз.

Следующий этап — установка колосника и теплообменника. Змеевик присоединяется к контуру отопления сваркой с учетом угла наклона, чтобы теплоноситель транспортировался естественным путем.

Совет! Интеграция накопительного бака из нержавейки в систему может быть сложной, поэтому лучше доверить это профессионалам. Накопительный бак устанавливается в самотечных системах в самой высокой точке сети.

После сборки вся конструкция окрашивается термостойкой краской. Сначала поверхность кузова шлифуется, затем грунтуется и только после этого красится. Красим в 2 слоя, после высыхания одного слоя, затем наносим второй.

Если остались вопросы, поможет видео — как сделать бойлер своими руками:

Важно! После сборки и ввода ТЭНа в систему сеть необходимо опрессовать – это проверка на герметичность элементов и стыков. При отсутствии дефектов линия вводится в эксплуатацию.

Самый простой котел из трубы своими руками может сделать и начинающий мастер. Подойдет баллон со сжиженным газом – стальная конструкция толстая и прочная, что как раз и требуется для изготовления твердотопливного обогревателя.

Самодельные котлы отопления – это реальность. Особенно для тех, кто любит мастерить своими руками различные приспособления, повышающие комфортность жизни.

Обычно

Все самодельные котлы отопления работают по одному принципу.Сгоревшее топливо будет отдавать тепло теплообменнику, а тот нагревать теплоноситель. На то, как будет работать котел отопления, влияют два основных немаловажных фактора – конструкция теплообменника и полнота сгорания топлива. В первом случае — чем больше площадь теплового контакта печи и емкости с теплоносителем — тем больше тепла будет передано в единицу времени. В случае полноты сгорания топлива, если приток кислорода будет незначительным, то с продуктами сгорания будет уходить и пиролизный газ. А он — может выделять тепло при горении.

Создать котел

Конечно, на точную конструкцию котла, сделанного своими руками, влияет несколько факторов:

  • В первую очередь это доступность тех или иных материалов. Конечно, термостойкие виды нержавейки будут более долговечными. Но быстрее и дешевле будет приобрести обычный лист.
  • Также важным аспектом является возможность обработки. В своем гараже вы, скорее всего, не сможете создать литую печь из чугуна, потому что оборудование для этого будет дороже самой печи.Поэтому решения здесь могут быть самые разные — все зависит от вашей фантазии и от способности физических законов ее реализовать. Обычно котел отопления своими руками создается из традиционного материала – листовой стали толщиной до 5 мм. А такую ​​сталь легко резать болгаркой, а кроме того, можно сделать это бензорезом или электросваркой.

Конструкция будущего котла также будет напрямую зависеть от того, какое топливо будет использоваться.

Также на конструкцию влияет способ циркуляции охлаждающей жидкости.Ведь для того, чтобы циркуляция была естественной, требуется большая высота бака и большой диаметр труб и отопительных контуров. Чем меньше диаметр, тем больше сопротивление движению воды и тем ниже шансы получить хорошую скорость циркуляции теплоносителя без использования насоса.

А вот самодельный котел отопления с циркуляционным насосом позволяет сделать диаметр труб меньше, да и высоту бака тоже. Но тут пользователей подстерегает некая ловушка – если прекратится подача электроэнергии во время работы котла отопления, то прекратится и циркуляция воды.В результате вы можете увидеть разорванный паром котел. Поэтому мы дадим несколько советов, которые помогут вам в таком процессе, как изготовление котлов отопления своими руками.

Трубы котлов, контуры отопления — все это нужно делать трубой не менее 32 мм. Диаметр трубы на выходе из теплообменника 32 мм. Если насос остановится, скорость циркуляции воды замедлится, а температура, наоборот, начнет расти. Поэтому контур лучше делать не из металлопластика или полипропилена, а из оцинковки, заделывая резьбы льном и краской или суриком.

Дровяные котлы

Котлы отопления на дровах своими руками – если рассматривать самый простой вариант, это два цилиндра разного диаметра, которые помещаются один внутрь другого. Во внутреннем цилиндре будет топка, во внешнем бак для воды.

Для уменьшения сварки котлов отопления возьмите готовую толстую трубу большого диаметра.

Конечно, в этом случае вы можете комбинировать формы и размеры труб, в зависимости от того, что у вас есть в наличии.Пространство между трубками заполнено водой. Такие котлы отопления своими руками универсальны – они будут работать на любом твердом топливе. Сделать такой котел несложно, пользоваться им тоже несложно, но обратная сторона медали – его низкий КПД.

Пиролизные котлы

При использовании самодельного котла для отопления дома при температуре 200-800 градусов и при недостатке кислорода древесина будет разлагаться на древесный кокс и пиролизный газ с выделением тепла. Теперь нужно просто смешать воздух с пиролизным газом — и он воспламенится.Стоимость материалов для изготовления котлов отопления такого типа будет выше. Но такой котел окупится за 3-4 сезона отопления. Чертежи и конструкции пиролизных котлов можно найти на нашем сайте.

Котлы на отработанном масле

Конструкция такого котла довольно любопытна. Перед сжиганием котел испаряет масло. После растопки при рабочей температуре котла масло, стекающее в специальный отстойник, моментально превращается в горючие газы.Именно они нагревают теплообменник. В качестве топлива — без различных модификаций может использоваться дизельное топливо.

Электрические котлы

Сделать котел отопления своими руками электрического типа – это реальность. Такие котлы просты по конструкции. Нагревательный элемент размещается внутри трубы, которая располагается вертикально. Снизу идет патрубок от обратки, а сверху подключается подача. В принципе котел почти готов.

Но есть некоторые нюансы, влияющие на то, как сварить котел отопления. Как известно, цены на электроэнергию постоянно растут – ведь это самый затратный вид обогрева собственного дома. Кроме того, следует знать, что инструкция по технике безопасности запрещает подключать котлы мощностью выше 7 кВт к сети 220 Вольт. Но 380 есть не везде и не у всех. Самый простой электрокотел – это трубчатый корпус, ТЭН, естественная циркуляция теплоносителя.

Индукционные котлы следует отметить отдельно.Если брать самые простые вариации, то это толстостенная пластиковая труба, на нее намотана сотня витков эмалированного провода, который подключен к сварочному инвертору с выходным током около 15 ампер.

Внутри находятся те компоненты, которые будут нагреваться вихревыми токами – резка толстой проволоки или рубленый стальной змеевик. Обратный трубопровод подключается снизу, подающий – сверху. Схема заполнена водой — и все, можно подавать питание. Но только не включайте систему без охлаждающей жидкости! Это расплавит пластик в мгновение ока.

В последние годы все большую популярность приобретают отопительные установки, работающие на твердом топливе. Это не случайно, так как энергия становится все дороже и дороже, а древесина или уголь по-прежнему остаются доступными видами топлива. Однако из-за растущего спроса на такое оборудование оно начинает дорожать и не каждый может позволить себе его приобретение. Альтернативой являются самодельные котлы для отопления частного дома, которые обойдутся намного дешевле и будут работать не хуже заводских.

Преимущества и принцип действия

Помимо низкой стоимости, у данного типа установки есть и другие преимущества:

  • Профессионально изготовленный агрегат из качественных материалов выдержит критические нагрузки при избыточном давлении теплоносителя до 4 атм. Такая ситуация часто случается с твердотопливными отопителями, так как циркуляция теплоносителя по разным причинам может прекратиться и тогда вода в рубашке и теплообменнике агрегата закипит. В результате высокое давление пара разрывает теплообменник в самом слабом месте.
  • Большие возможности для модернизации конструкции, особенно если вы делаете обогреватель самостоятельно. Затем изготавливается самодельный твердотопливный котел отопления конкретно по вашим требованиям, под вашу систему отопления и доступный вам вид топлива.
  • Вы можете улучшать установку поэтапно. Например, в этом году средств хватило только на базовую модель. Если есть возможность, в следующем году можно купить и добавить комплект автоматики в перерыве между отопительными сезонами и так далее.

Рубка дровяного котла

Практика эксплуатации различных типов дровяных установок показывает, что наиболее приемлемым и простым вариантом является изготовление и использование для отопления дома классических самодельных котлов на дровах прямого сжигания. Принцип их работы прост: дрова в топке сгорают при естественной тяге дымохода, отдавая тепло водяной рубашке и теплообменнику. Последний работает по жаротрубной схеме, то есть высокотемпературные дымовые газы проходят через дымовые трубы теплообменника и непосредственно передают тепло омывающей их воде.Интенсивность горения регулируется дверкой зольника (в простонародье — поддувалом), открывание которой дозирует количество воздуха, поступающего в топку через колосник.

В пользу выбора классического дизайна говорят следующие аргументы:

  • простота изготовления;
  • удобство и доступность самообслуживания;
  • нет ограничений по влажности древесины;
  • высокая ремонтопригодность и возможность устранения недостатков, выявленных в процессе эксплуатации.

Обычно самодельные котлы для дома делают целиком из металла, так как сделать чугунную топку в домашних условиях невозможно, а покупать дорого. Обычно домовладельцы заказывают отопительные приборы у мастеров, специализирующихся на их изготовлении. При этом рекомендуется личное участие в процессе на всех этапах, от закупки материалов до тестирования готового продукта. В противном случае через несколько лет вы можете столкнуться с дефектами, допущенными при заготовительных или сборочных работах.

Самодельный котел на дровах

Поскольку самодельные твердотопливные отопительные котлы работают при высоких температурах в камере сгорания, то для его изготовления лучше всего использовать жаростойкую легированную сталь (в простонародье — нержавеющую сталь) толщиной 5 мм. Учитывая дороговизну этого металла и сложность сварки, многие берут стальные толстые листы обыкновенного качества. Нужно понимать, что такое изделие не может быть прочным, обычная сталь будет деформироваться от перепадов температур.Поэтому в таких случаях имеет смысл защитить стены камеры огнеупорным кирпичом, тогда они прослужат дольше. Однако топку придется сделать больше, да и вес корпуса увеличится.

Металл для водяной рубашки можно взять обыкновенного качества Ст 20 толщиной 3 мм. Для справки: из такой стали делают трубы для горячей воды и пара. Соответственно, дымогарные трубы теплообменника лучше брать из той же марки стали диаметром 48-76 мм. Часто самодельные котлы отопления на дровах работают в системах отопления с принудительной циркуляцией при отключении электроэнергии, поэтому конструкцию водяной рубашки нужно делать максимально жесткой. Для этого по всей плоскости наружных стен печи следует приварить ребра жесткости из металла полосового или уголкового профиля с шагом 120-150 мм. Наружные стенки бака должны быть приварены к таким же ребрам. Тогда при закипании воды кожух рубашки не будет раздуваться, сможет выдержать давление пара.

Дверцы топки и поддувала лучше сделать двухслойными, положив между металлическими слоями огнеупорный теплоизоляционный материал: асбест, базальтовое волокно или их комбинацию. Эти же материалы следует использовать для изоляции корпуса агрегата. Двери должны быть уплотнены асбестовым шнуром, а петли должны быть регулируемыми. Их изготавливают из резьбовых стержней с приваренным на конце шарниром. Запорные ручки должны быть снабжены насадками из эбонита или текстолита, чтобы не обжечь руки при открывании двери.

Особенности подключения

Простые самодельные котлы отопления на дровах эффективно работают при хорошей естественной тяге, которую обеспечивает дымоход. Поэтому его патрубок в корпусе котла должен быть диаметром примерно 150 мм, высота самой трубы должна быть не менее 5-6 м для создания достаточной рабочей тяги. Процесс розжига упрощается за счет организации в камере сгорания прямого тягового канала в обход теплообменника, снабженного заслонкой и ручкой, выходящей за пределы боковой стенки.Отверстие воздуховода должно быть того же диаметра, что и дымоход, и находиться точно напротив его патрубка.

Система отопления частного дома

Важную роль при эксплуатации играет правильная обвязка твердотопливного агрегата. Если система отопления самотечная и может работать без электричества, то проблем не будет. Но лучше исключить попадание холодной воды из системы в рубашку при разгоне котла, так как на внутренних стенках топки появляется конденсат.Он смешивается с золой и оседает на поверхности в виде черного налета, который очень трудно счистить. Поэтому на выходе теплоносителя из агрегата лучше сделать байпас с термостатическим трехходовым клапаном, настроенным на температуру 55 или 60 градусов. Далее теплоноситель циркулирует по малому кругу, пока не нагреется до 60⁰, после чего термостат начинает подмешивать холодную воду из системы.

Если система отопления частного дома работает с насосом, то существует опасность закипания котла при отключении электричества.Необходимо принять меры по защите блока от разрушения:

  • Врезка в водяную рубашку предохранительного клапана позволит выпускать из нее пар при превышении определенного давления.
  • Источник бесперебойного питания в комплекте с дизельной электростанцией позволит продолжить работу насоса. Аккумулятор источника сможет поддерживать работу только некоторое время, поэтому необходим генератор электроэнергии.
  • Установка теплоаккумулятора обеспечит естественную циркуляцию воды из бака в котел и последний не будет кипеть.Этот контейнер сможет поддерживать отопление частного дома после того, как дрова в топке прогорят.

Заключение

Из-за дешевизны и простоты эксплуатации самодельная система отопления на дровах часто становится единственно доступной альтернативой дорогому газу и электричеству. Нужно только качественно изготовить и правильно установить в своем частном доме, чтобы получать тепло от доступных видов топлива.

Владельцев частных домов, решивших установить твердотопливный отопительный котел, в первую очередь волнуют 3 параметра — тепловая мощность агрегата, его цена и продолжительность горения от 1 загрузки.Эти параметры взаимосвязаны, чем больше мощность и продолжительность работы, тем выше стоимость теплогенератора. Единственный способ снизить затраты – сделать котел длительного горения своими руками или доверить работу мастерам. Представляем 2 конструкции ТТ-котлов, подробные чертежи и порядок изготовления нагревателей.

Как увеличивается время горения твердого топлива

Мечта многих домовладельцев состоит в том, чтобы не бегать с дровами каждые 4-6 часов. Пользуясь этим, производители и продавцы отопительного оборудования применяют приставку «длительность горения» ко всем подряд теплогенераторам, в том числе и пеллетным, которые работают автономно до 7 суток.

Разновидности классических котлов с увеличенной топливной камерой

Длительность процесса горения обычно обосновывается использованием режима тления с ограниченной подачей воздуха. Но сжигать дрова и уголь таким способом малоэффективно, и вот почему:

  1. Дровяные и угольные котлы достигают КПД 70-75% при максимальном сгорании.При тлении КПД агрегата снижается до 40-50% (как у обычной буржуйки).
  2. Тлеющая древесина производит мало тепловой энергии. Кому нужен «долгоиграющий» теплогенератор, который не прогревает дом полностью?
  3. Свежесрубленная древесина некоторых пород (например, тополь, ива) и низкокалорийное топливо не могут нормально сжигаться в режиме тления.
Заводской котел с увеличенной топкой, где дрова горят сверху вниз

По сути, твердотопливные котлы длительного горения – это те, которые имеют увеличенную топливную камеру, только ее размер влияет на продолжительность процесса при прочих равных условиях. Принцип прост: чем больше дров в топке, тем дольше она горит и выделяет тепло.

Котлы бытовые, способные работать от одной закладки 8-12 часов на дровах и до 24 часов на дровах, бывают следующих типов:

  • classic, с принудительной подачей воздуха;
  • , работающий по принципу верхнего горения (как у балтийской «Стропувы»).

Эти конструкции ТТ-котлов вполне возможно изготовить в домашних условиях при наличии необходимых инструментов и практики в сварке.Даже в Интернете можно найти чертежи шахтных котлов на твердом топливе и опилках, но такие обогреватели довольно громоздки и сложны в изготовлении, поэтому заслуживают отдельной темы.

Классический котел длительного горения

В этом разделе мы предлагаем вам самодельный котел на дровах и угле, спроектированный и изготовленный нашим мастером. Мастер собрал на заказ несколько десятков подобных теплогенераторов различной мощности, постоянно совершенствуя конструкцию. Краткий обзор котла ТТ смотрите в видео:

Надежность и экономичность котлов уже проверена временем на различных объектах.Технические характеристики представленной модели агрегата следующие:

  • мощность — 22-24 кВт;
  • время горения (в среднем) по дереву 10-12 часов, минимальное — 8 часов;
  • то же, на угле — до 1 суток;
  • КПД — 75-77%;
  • максимальное рабочее давление в системе отопления — 3 Бар, номинальное — 1,5 Бар;
  • количество воды в баке котла — 50 л;
  • масса изделия
  • – 150 кг;
  • размер загрузочного отверстия (ширина х высота) 360 х 250 мм;
  • общий объем топки — 112 литров, полезный (для загрузки топлива) — 83 литра;
  • глубина топки 46 см, оптимальная длина полена 40 см.

Для справки. Мастер изготавливает котлы длительного горения различной мощности, в линейку входят агрегаты на 16, 24, 36 и 130 кВт. Цена готового изделия на 24 кВт при заказе у мастера около 450 у. е. е. Все вопросы и уточнения, связанные с устройством твердотопливного котла и его изготовлением, можно обсудить лично с Виталием, контакты которого указаны на странице.

Устройство и габаритные размеры дровяного котла длительного горения для изготовления своими руками показаны на чертеже:

Теплогенератор успешно работает как на дровах, так и на угле.Полезная вместимость топки рассчитывается до нижнего края загрузочного проема, так как нежелательно заполнять топку доверху. Котел работает в следующем порядке:

  1. После заправки и розжига твердого топлива двери герметично закрываются.
  2. На электронном блоке управления устанавливается нужная температура охлаждающей жидкости, рекомендуется не ниже 50°С. Затем агрегат включается нажатием соответствующей кнопки, запускается вентилятор.
  3. При прогреве до заданной температуры отключается вентилятор, прекращается доступ воздуха в топку. Котел ТТ находится в режиме ожидания, дрова очень слабо тлеют и практически не дают тепла.
  4. После снижения температуры в баке котла контроллер дает команду на запуск вентилятора и процесс горения в топке возобновляется.

Контроллер регулирует мощность вентилятора по своему усмотрению для достижения максимальной эффективности сгорания.В этом самодельном котле нет тлеющего горения, он либо находится в дежурном состоянии, либо сжигает дрова и уголь в интенсивном режиме.

Внутреннее устройство агрегата показано на чертежах котла в разрезе:

В системе отопления реализован классический способ сжигания твердого топлива с прямой передачей тепла к стенкам водяной рубашки и своду, являющемуся дном бака котла. В эту емкость погружается жаротрубный теплообменник, который отводит тепло дымовых газов.Нагретый в воздуховоде воздух подается в топку снизу, через колосниковую решетку. Продолжительность горения обеспечивают:

  1. Топка большого объема.
  2. Полная блокировка доступа воздуха в топку в дежурном режиме. После выключения вентилятора срабатывает гравитационная заслонка, закрывающая воздуховод и таким образом не дающая тяге дымохода раздувать угли.

Расположение задней части и жаротрубного теплообменника показано на следующем чертеже:

Инструменты и материалы для изготовления

Сталь малоуглеродистая марок Ст 3, 10, 20.Оптимальный вариант – Ст 20, теплогенераторы из него служат до 15 лет. Сталь, содержащая больше углерода (Ст 35, 45), склонна к нагреву от высоких температур, поэтому непригодна для сварки теплогенератора.

Если у вас есть достаточный опыт сварки и возможность купить металл по более высокой цене, то камеру сгорания можно изготовить из жаропрочной стали, легированной хромом и молибденом (например, 12ХМ, 12Х1МФ). О том, как самостоятельно определить марку стали с достаточным приближением, рассказано.

Перечень заготовок, из которых вы начнете собирать твердотопливный котел своими руками, приведен в виде таблицы:

Совет. Вырезать заготовки лучше всего гильотинными ножницами где-нибудь в мастерской. Это сэкономит вам массу времени при ручной резке и удалении заусенцев.

Дополнительно вам потребуются следующие материалы:

  • уголок равнополочный 50 х 4 мм для изготовления колосников;
  • труба DN50 — к теплообменнику и соединительным патрубкам системы отопления;
  • труба DN150 — к дымоходу;
  • профильная труба 60 х 40 мм для воздуховода;
  • полоса стальная 20 х 3 мм;
  • базальтовый утеплитель
  • плотностью 100 кг/м³ и толщиной 2 см;
  • гладкий листовой металл 0.3-0,5 мм полимерной краской;
  • готовые дверные ручки;
  • шнур, асбокартон.

Из инструментов стоит отметить сварочный аппарат, болгарку и дрель; Для сварки применяют электроды АНО-21 или МП-3С. В остальном стандартный набор измерительных приборов и инструментов, имеющихся в каждом доме.


Вентилятор и блок управления польского производства, подходит для любого самодельного ТТ-котла

Комплект автоматики котла ТТ, состоящий из блока управления, вентилятора и датчика температуры, производства Польши (не путать с китайским, внешне он одинаков). Маркировка блока управления — KG Elektronik SP-05, вентилятора — DP-02.

Сборка нагревательного элемента

Первый этап изготовления котла длительного горения заключается в сборке корпуса топки из металла толщиной 4 мм путем сварки на прихватках. Все начинается с нижней части агрегата, к которой крепятся боковые стенки, крышка хранилища и дверные проемы, как показано на фото:

Нижний лист выпускается в каждую сторону в соответствии с чертежом, одновременно он служит нижней рамой дверцы зольника.Внутри камеры из уголков крепятся приваренные полки, куда будет опираться колосник. Собранную топку тщательно проваривают на всех стыках и проверяют на герметичность.

Второй этап — установка металлической водяной рубашки 3 мм. Толщина ее у боковых стенок 2 см, поэтому к корпусу топки следует приварить куски стальной полосы, высвободив их на 20 мм. К ним крепятся стальные листы обшивки.

Внимание! Водяная рубашка начинается на уровне колосника и не омывает зольную камеру.

Так называемые клипсы размещены посередине в шахматном порядке. Это стальной круг, пропущенный через отверстия в стенке бака котла и приваренный встык к топке. Второй конец клипсы обваривается вокруг отверстия, как показано на фото:


На фото справа показано, где находится дно водяной рубашки, слева бак котла

Несколько слов о том, как сделать дополнительные зажимы по краям водяной рубашки самодельного твердотопливного котла.Нужно взять полосу 20 мм и вставить ее с торца между стенками на глубину 50-100 мм, а затем приварить с двух сторон.

Третья ступень — установка жаровых труб в верхней части бака котла. Для этого в задней и передней стенках по чертежу вырезаются отверстия, в которые вставляются трубы. Их концы герметично заварены, как и все стыки водяной рубашки.


Жаровые трубы теплообменника расходятся веером из дымовой трубы

Четвертый этап — изготовление дверей и колосника.К дверям изнутри приваривается полоса в 2 ряда, а между ними вставляется асбестовый шнур, это уплотнит крыльцо. Решетки изготавливаются из уголков № 5, сваренных наружным углом вниз. Так они служат диффузорами воздуха, подаваемого вентилятором в зольник.

На пятой очереди врезаны в стенки бака котла фитинги для присоединения подающего и обратного трубопроводов, установлена ​​дымоходная труба и воздуховод из трубы 60 х 40 мм с фланцем для крепления вентилятора.Воздуховод входит в зольную камеру посередине задней стенки, сразу под водяной рубашкой.

Этап шестой — приварка дверных петель и закладных деталей шириной 2 см для крепления декоративной облицовки котла длительного горения.

Этап седьмой , последний. Бак котла облицован базальтовым утеплителем по бокам и сверху, последний закреплен шнуром. После этого остается прикрутить листы окрашенного металла саморезами к закладным деталям и установить двери.

Плотное базальтовое волокно хорошо изолирует тело и легко выдерживает высокие температуры. Стекловату использовать нельзя

В конце к ответному фланцу воздуховода крепится вентилятор, а блок управления устанавливается на котел сверху. Датчик температуры необходимо вводить под базальтовую изоляцию с задней стенки агрегата. Кроме того, в конструкцию самодельного котла длительного горения при желании можно внести ряд полезных дополнений:

  • интегрировать контур водяного отопления в бак котла;
  • предусмотреть погружной колодец для установки термометра — на случай отключения электроэнергии, когда гаснет дисплей контроллера;
  • то же — для установки группы безопасности;
  • установить электронагревательный элемент, нагревающий теплоноситель после прогорания дров.

Несколько слов о том, как сделать циркуляцию горячей воды в твердотопливном котле, чтобы нагреть ее для хозяйственных нужд. Нужно взять 10 м медной трубки диаметром 8-12 мм и согнуть из нее виток в виде спирали. Последние наматываются внутри бака котла вокруг жаровых труб, а концы выводятся из задней части агрегата. Получаем двухконтурный котел длительного горения.

Примечание. Практика эксплуатации этих теплогенераторов показала, что установка электронагревателя необходима тем домовладельцам, которые желают отапливать дом по ночному тарифу. В остальных случаях продолжительность горения достаточна, чтобы не бежать среди ночи в котельную, чтобы подбросить дрова.

Пленку с окрашенного металла лучше сразу снять, а двери покрыть термостойкой эмалью

. Ножки можно крепить к агрегату на любом этапе, подобрав подходящие длины металлопроката. Подробности и секреты сборки котла ТТ смотрите в авторском видео мастера — создателя теплового узла:

Котел с верхним нагревом

На постсоветском пространстве эти теплогенераторы известны в двух разновидностях:

  1. Балтийские агрегаты от Stropuva и их производные от других производителей.
  2. Печи дровяные типа Бубафоня.

Неизвестно, какой из обогревателей появился раньше, но широкую популярность печь Бубафоня получила как утеплитель для дач, гаражей и других построек с невысокими требованиями к эстетике изделия. Чего нельзя сказать о котлах верхнего горения, хотя многие почему-то считают их единственно возможным вариантом твердотопливных теплогенераторов непрерывного горения. По сути, их единственный козырь все тот же – большая топка.

Принцип работы таких котлов заключается в сжигании топлива, прижатого грузом сверху вниз. Причем воздух в зону горения подается сверху, через телескопическую трубу, подсоединенную к нагрузке. Рабочая схема агрегата представлена ​​на рисунке:


Оригинальная схема котла, взята с сайта стропува.ру

За время эксплуатации котлов Стропува появилось много недостатков, о чем свидетельствуют отзывы владельцев на форумах:

  1. Нельзя класть дрова в топку, пока предыдущая вкладка не сгорит.Физически это возможно, но тогда будет нарушен принцип верхнего горения, пламя охватит все слои топлива.
  2. При работе со свежими опилками и другим мелким мусором остатки топлива «висят» на стенках.
  3. КПД котла ТТ не очень высокий, так как в нем нет теплообменника. Для теплообменника не осталось места из-за камеры нагрева воздуха и большой топки.

Теплогенератор больше не имеет критических недостатков, но кое-что в самодельном варианте можно исправить на свое усмотрение. Например, поставить днище и колосниковую решётку, организовав зольник. Также можно избавиться от отсутствия дополнительной загрузки, поставив между загрузочным и зольным проемом дополнительную дверцу. Эта идея модернизации котла верхнего горения принадлежит другому нашему специалисту Владимиру Сухорукову, о чем он рассказывает в своем видео:

Подготовка материалов

Круглый корпус создает некоторые неудобства в изготовлении, но и квадратным его делать нельзя — топливо будет «висеть» по углам.Также есть проблема со сборкой телескопической трубки с грузом, поэтому эту деталь лучше взять от печки Бубафоня. Чертеж котла длительного горения, сравнимого по размерам с классическим вариантом, выглядит так:

Перед изготовлением котла подбираем материалы по чертежу:

  • труба DN 400 со стенкой 5 мм — на топку;
  • то же, DN 50 — для подключения подачи воздуха и воды;
  • то же, DN 100 — для дымохода;
  • заготовка из листа толщиной 10 мм круглой формы диаметром 38 см;
  • полоса 40 х 4 мм — для воздухораспределителей;
  • арматура диаметром 16-20 мм периодического профиля — на решетки;
  • базальтовая вата
  • толщиной 3 см и плотностью 100 кг/м³;
  • Листовой металл
  • с полимерным покрытием.

Выбор материала для водяной рубашки зависит от способа ее монтажа, ведь домашний мастер вряд ли имеет в наличии ролики, способные придать металлу толщиной 3 мм форму цилиндра. Варианты следующие (показаны на схеме ниже):

  1. Схема №1. Возьмите тонкостенную трубу большего диаметра, хотя найти ее непросто, а обычная будет сильно утяжелять котел.
  2. Схема №2. Согните два листа металла в 2-х местах под углом 60°, а затем сварите две половинки между собой.Вам понадобится пресс — гибочный станок.
  3. Схема №2 в другом исполнении. Сварите рубашку из 6 листов — отрезков с зажимами.
  4. Схема №3. Сварите прямоугольный короб, который увеличит объем бака котла.

Схему №2 можно реализовать двумя способами — сварить из 2-х гнутых половинок или 6-ти плоских листов

Также понадобится листовой металл 3 мм для обрамления двери, днища с крышкой и воздушной заслонки.

Производство теплогенераторов

Производство работ начинается с вырезания заготовок и отверстий в стенке трубы по размерам на чертеже. Из вырезанных деталей делаются двери, к ним крепятся навесы и покупные ручки. Колосник варится из арматуры, представленной на фото:

В целом алгоритм сборки котла верхнего горения выглядит так:

  1. В круглой заготовке для груза вырезать отверстие, вставить в него трубу и обварить.
  2. Приварите 6 изогнутых полос к нижней части груза, чтобы они служили распределителями воздуха.
  3. Прикрепите к топке дно, внутри установите решетку.
  4. Вырежьте отверстие в центре крышки для воздуховода и прикрепите его к топке. Перед этим нужно поставить трубу с грузом на место.
  5. Приварить трубу дымохода.
  6. Смонтировать водяную рубашку по выбранной схеме, все стыки проварить герметически.
  7. Изготовить вставки для трубок охлаждающей жидкости.
  8. Утеплить и обшить котел, установить двери.
  9. Поместите заслонку на верхнюю часть воздушной трубы.

Для воздухораспределения достаточно шести распределительных планок

На котел длительного верхнего горения сложно установить автоматику и наддув, так как на движущуюся трубу нельзя присоединить вентилятор. Необходимо сделать гибкую втулку, а для датчика температуры предусмотреть погружную втулку. Под утеплитель ставить его нельзя, так как зона горения в этом типе обогревателя постоянно смещается вниз.

Котел лучше тестировать, конечно же, на улице.

Заключение

Обе конструкции твердотопливных котлов длительного горения, изготовленные своими руками, имеют право на жизнь. Но сделать надежный отопительный агрегат непросто – металлические стыки должны быть качественно и плотно проварены.Опыт и квалификация сварщика обязательны. Отсюда вывод: если вы видите, что не одолеете самостоятельную сборку или у вас нет на это времени, обращайтесь к мастерам. Это сэкономит вам до 50% ваших денег по сравнению с покупкой котла ТТ заводского изготовления.

Простой твердотопливный котел своими руками. Котел отопления своими руками. Котел верхнего горения

На протяжении тысячелетий люди использовали дрова в качестве источника тепла для обогрева своих домов. Но с появлением новейших технологий потребление этого вида топлива стало менее актуальным, так как человечество стало отдавать предпочтение электричеству, природному газу и нефтепродуктам. Но в частном секторе дрова по-прежнему востребованы.

Конструктивные особенности и принцип действия

Несмотря на многообразие видов дровяных котлов для отопления дома, устройство их схоже.

Каждый нагревательный элемент состоит из:

  • камеры сгорания на твердом топливе;
  • водяной теплообменник;
  • конструкция дымохода;
  • Зольник
  • .

Простейшим дровяным котлом для отопления по конструктивному устройству является буржуйка, в которой при сгорании дров нагревается вода, которая затем поступает в систему отопления. Но в этом случае КПД оборудования незначителен, а расход древесины велик.


В процессе усовершенствования современные дровяные котлы для частного дома были оснащены функцией длительного горения, поэтому имеют более сложное устройство. В этом случае топливо загружается в камеру сгорания, после чего отдает тепло при сгорании встроенному в агрегат теплообменнику.

К нему присоединяются трубопроводы, которые предназначены для подачи нагретой жидкости в систему отопления домовладения. Он оснащен радиаторами, трубами и расширительным устройством.

Котел для отопления дома на дровах и дымоходная конструкция подают тепло в помещение, в котором они расположены. После сгорания топлива появляется дым – через трубу он выводится в атмосферу, а на его стенках собирается сажа.При этом необходимо помнить, что большой его слой в трубе приводит к снижению тяги и увеличению пожароопасности.

Очистка каналов дымоудаления осуществляется через специальные отверстия, закрытые заслонками. Для этого используют ерши и щетки. Благодаря развитию современных технологий появились специальные составы, которые добавляются в дровяной котел для водяного отопления частного дома – в процессе горения они помогают очищать дымоходные каналы изнутри.


Подача холодного теплоносителя и подогретой воды от теплообменника осуществляется за счет труб. Современные приборы оснащены автоматическими устройствами, которые упрощают обслуживание котла.

К ним относятся:

  1. Датчик температуры, который посылает сигналы на впускной вентилятор.
  2. Датчик давления сигнализирует о превышении требуемого значения.
  3. Датчики давления охлаждающей жидкости.

КПД отопительного котла на дровах зависит от качества используемого топлива.Если для теплоснабжения нужны дрова, то нельзя использовать угольные и торфяные брикеты. Также нельзя использовать недостаточно просушенные дрова, так как в процессе горения образуется много копоти и пара, в результате чего котел нужно будет чистить.

Область применения дровяных котлов

Система отопления на дровах в частном доме популярна у жителей сельской местности, где нет центрального газоснабжения, а отопление электроприборами стоит дорого. Такой способ обогрева также пользуется спросом у дачников.

Также дровяные агрегаты используются при посещении русских бань, где они выполняют две функции — отопление и подогрев воды.

Преимущества и недостатки отопительного котла на дровах

К плюсам относятся:

  1. Независимость от источника питания. Блоки не зависят от перепадов напряжения и отсутствия электричества.
  2. Получение экологически чистого тепла. В результате сгорания древесины не образуются вредные для здоровья соединения.Правда, при несоблюдении техники безопасности возникает опасность отравления углекислым газом.
  3. Наличие топлива. Проживая в лесном крае, его обитатели могут запастись бесплатным сырьем. Кроме того, отопление загородного дома дровяным котлом возможно с использованием твердых бытовых отходов органического происхождения.
  4. Доступная цена агрегата и комплектующих к нему.
  5. Простой монтаж и дальнейшая эксплуатация котла.

Из недостатков следует отметить:

  1. Необходимость постоянно следить за домом.
  2. Значительный вес агрегата выполнен из чугуна, но зато этот материал более прочный.
  3. Повышенный расход топлива, так как древесина выделяет небольшое количество тепловой энергии.
  4. Отсутствие поддержания необходимой температуры в автоматическом режиме.
  5. Низкий КПД, не превышающий 80%.
  6. Котлы отопления на дровах для частного дома большие и для получения необходимой степени нагрева необходимо единовременно сжигать много дров.

Установка дровяного котла для отопления частного дома

Для обеспечения эффективной и безопасной работы необходим качественный монтаж агрегата:

  1. Местоположение . Дровяному оборудованию требуется много воздуха, поэтому маломощные приборы размещают в подсобных помещениях домовладения, где есть приточно-вытяжная вентиляция. Если мощность агрегата 50 кВт и более, под котельную следует оборудовать отдельное помещение, в котором полезный объем превышает 8 куб.Дровяной котел для отопления частного дома монтируется на прочное, максимально ровное и пожаробезопасное основание, например, бетон, плитку или керамогранит. Стены котельной также следует отделать негорючими материалами, а помещение оборудовать принудительной вентиляцией.
  2. Требования к конструкции дымохода . Для изготовления дымохода можно использовать нержавеющую сталь, толстостенные металлические трубы или керамику. Лучшим решением дровяных котлов с водяным отоплением для дома специалисты считают сэндвич-дымоход из нержавеющей стали.Он легко собирается из элементов, в том числе труб, скрепленных хомутами, проходов в крыше и разгрузочной площадки. Такой дымоход можно вывести как через кровлю, так и через стены домовладения. Для обеспечения необходимой тяги высота прямого участка дымохода должна превышать 6 метров при мощности прибора 16 кВт.

Выбор дровяного агрегата для водяного отопления

В первую очередь необходимо рассчитать мощность отопительного оборудования в киловаттах.Необходимая информация по этому параметру имеется в паспорте на котел. Принято считать, что для обогрева 10 «квадратов» площади требуется один киловатт мощности. Помещения, недостаточно утепленные, нуждаются в его резерве, который составляет 20 – 30 %.

При выборе следует обращать внимание на номинальную мощность и другие функциональные возможности котла, так как осенью и весной он не будет использоваться на полную мощность.

Если агрегат планируется использовать для дровяной системы отопления и ГВС, то необходимо также купить внешний котел и предусмотреть резерв мощности.


При выборе устройства учитывается материал его изготовления, обычно это сталь или чугун. Стальной котел весит немного, у него более простая конструкция топки по сравнению с изделиями из чугуна. Дымоход стальных агрегатов длиннее и поэтому теплоноситель в них нагревается эффективнее. Чистка топки стального оборудования заключается в удалении отложений из зольника.

Чугунные приборы

имеют более короткий дымоход, а за счет ребристой поверхности создается увеличенная площадь теплообмена.На нем оседают частицы горения, поэтому для их удаления требуется применение скребков, кочерг, щеток. А вот теплоемкость чугунных моделей выше.

Все дровяные агрегаты можно разделить на несколько типов:

  • пиролизный котел — использует для выработки тепла одновременно и дрова, и выделяемый газ;
  • пеллетный котел — в качестве топлива могут быть использованы прессованные гранулы, сырьем для которых являются опилки, стружка, кора, сельскохозяйственные отходы и т.п.;

Популярные модели

Спросом у потребителей пользуются следующие модели дровяного отопительного оборудования:

  1. Будерус.Изделия Logano G 211-26 D могут загружаться различным твердым топливом – дровами, углем, коксом, пеллетами. Есть устройства мощностью 15 и 32 киловатта.
  2. Пеллет Зота. Модели этой серии используются не только для отопления дома, но и для горячего водоснабжения. Имеют систему защиты, КПД превышает 85%. Котлы оснащены электроподжигом и функцией автоматического поддержания необходимой температуры. Их мощность достигает 100 киловатт. Вес 300-800 кг.

Гейзер. Одной деревянной закладки хватает на 7-18 часов работы. Эти котлы оснащены автоматической регулировкой тяги.

Рост тарифов на электроэнергию и газ заставляет домовладельцев в пригородах и сельской местности задуматься о том, насколько практично отапливать загородный дом дровами. Инженеры-теплотехники, разрабатывающие дровяные котлы для отопления частного дома, используют для создания эффективного оборудования опыт и знания, полученные не только в строительстве печей, но и в других областях науки (органическая химия и физика твердых материалов).

В прошлые века стоял вопрос: чем отапливать загородный дом? был только один ответ — дрова. Большие русские печи, компактные печи — голландские, камины (очаги, напоминающие о первобытном прошлом) — таким было отопление деревянных домов в районах, богатых лесами.

Конструкция классического твердотопливного котла

Первоначально популярный чугунный корпус постепенно уступил место сварному из высококачественной стали. Преимуществом чугуна была его высокая тепловая инерция, что позволяло ему медленно отдавать тепло в окружающее пространство.Чугунные печи были очень популярны в течение последних трех столетий. Но у чугуна есть недостаток: при случайном резком охлаждении (попавшей на корпус холодной воде) он трескается. Сварить чугунный монолит очень сложно, требуется специальное оборудование (в этом случае качество сварки не гарантируется).

Отсутствие технологий сварки металлоконструкций тормозило развитие теплотехники. Появление электросварки изменило ситуацию.Современные металлоконструкции изготавливаются из марок стали с высокой теплопроводностью. Сварка позволяет создавать сложные конфигурации стальных плоскостей и труб внутри котла.

Конструкция дровяного котла состоит из следующих элементов:

  • камера сгорания;
  • решетка;
  • Пепельница;
  • Водяной контур (теплообменник).

Камера сгорания (или просто «топка») занимает центральную часть котла. Объемный короб, сваренный из толстых стальных пластин (толщина металла не менее 4 мм), герметично закрывается дверцей из того же материала.

В днище камеры сгорания встроена решетка. Это решетка из металлических прутьев или толстая стальная пластина с прорезанными параллельными прорезями. Его назначение – пропускать падающие вниз отходы сгоревшего топлива. Поток воздуха через нижний поддуватель (отверстие с заслонкой), проходя через щели колосника, поддерживает активное горение нижнего слоя древесины.

Нижняя часть корпуса, куда попадают отходы горения, называется зольной камерой (или «зольником»).Широкая (но невысокая) дверца зольной камеры герметична, чтобы исключить нерегулируемый приток воздуха. Зольник легко снимается при очистке от «отходов производства тепла». Над дверкой зольника находится поддувал, с помощью которого регулируется подача воздуха в топку.

Особое внимание производители уделяют качеству теплоизоляции топки. Для уменьшения теплоотдачи наружу корпуса, не направленной на полезное действие, в стенки вставляют пластины из теплоизоляционных материалов. Асбест, керамика, шамотная глина и минеральная плита качественно снижают теплопотери, что позволяет уменьшить количество топлива. На внутреннюю дверцу топки также крепится асбестовая плита.

Замки на дверцах топочной и зольной камер рассчитаны с учетом возможного износа. Замки с эффектом притяжения не позволяют дверям самопроизвольно открываться.

Комбинация котла с системой водяного отопления

Комплексное дровяное отопление позволяет использовать один дровяной котел с водяным контуром для отопления частного дома с несколькими комнатами, отделенными друг от друга перекрытиями и внутренними стенами.Современные бойлеры предназначены именно для нагрева воды. Идея сделать котел основной частью системы водяного (или парового) отопления привела к созданию теплообменных систем. Система передачи тепла воде от сжигания топлива называется «теплообменником» или водяным контуром. Система труб и радиаторов, подключенных к водяному контуру, равномерно распределяет тепло горячей воды по всем помещениям.

Самый простой тип теплообменника – бак с водой, под которым находится источник тепла.Нагрев воды происходит только с нижней стороны, что не очень эффективно.
Более сложный тип водяного контура называется «водяная рубашка». Топка котла имеет двойные стенки и верх, внутри которого в качестве теплоносителя циркулирует вода. Топка «одета в водяную рубашку». Эффективность теплопередачи конструкции на 20-25% выше, чем у предыдущей. Толщина зазора между стенками 3-5 см позволяет воде быстро прогреваться, а постоянная циркуляция не позволяет ей застаиваться в нижней части бака.

Водяной контур, сваренный из толстых стальных труб, проходящих вдоль изогнутых волнами стен и верха камеры («змеевиков»), не менее эффективен, чем «водяная рубашка». Толщины трубы 5-6 см достаточно для медленного движения воды (в толстой трубе скорость воды уменьшается пропорционально отношению диаметров труб теплообменника к трубам подачи).
Кроме хорошей теплоотдачи такая схема имеет еще одно важное преимущество: улучшенная ремонтопригодность. В случае выхода из строя заменить трубу гораздо проще, чем заварить дыру в прохудившейся стене или треснувший шов. Да и заправить топку из такого теплообменника сложнее.

Системы контроля и управления

Твердотопливные котлы отопления для частного дома оборудованы системами контроля температуры воды в водяном контуре. Достаточно простой термостат соединен с рычагом, к которому прикреплена металлическая цепочка. Второй конец этой цепи крепится к заслонке вентилятора.При достижении оптимальной температуры термостат поворачивает рычаг и закрывает заслонку. Поток воздуха уменьшается, и процесс горения подавляется до тех пор, пока вода не остынет до температуры сброса системы управления. Механическое управление воздухом примитивно, но надежно.

Более сложные системы управления включают электрическую принудительную подачу воздуха и более точные датчики температуры. Маломощный электровентилятор (до 35 Вт), встроенный в систему воздуховодов, может подавать увеличенный поток воздуха не только снизу.

Подача воздуха сверху создает искусственный эффект «активного тления» в пламени, что позволяет намного тщательнее прожечь топливо. Такие котлы требуют подключения к системам электроснабжения и при отсутствии электричества становятся более беспомощными, чем их механические «собратья». Но экономия топлива в пределах 10-15% говорит о том, что такие системы оправдывают установку принудительной вентиляции.

Котел является не только самостоятельным агрегатом, но и частью системы отопления частного дома.Поэтому мощность оборудования должна соответствовать объему и схеме циркуляции теплоносителя в системе. Если система построена с учетом принудительной циркуляции воды и управление скоростью обогрева помещений осуществляется совместно с процессом сжигания топлива в котле, эффективность системы возрастает. Бак – термос поможет сохранить высокую температуру воды, когда котел потухнет.

Основание для оборудования должно быть выполнено из бетона, листа металла площадью не менее 1 кв. м. укладывается на пол под зольником. Расстояние до стен комнаты должно быть не менее 30 см, особенно если они деревянные. Лучше всего сделать изолированное помещение в подвале или первом этаже дома (мини-котельная) с запасом дров.

Плюсы и минусы котлов

Относительно низкая цена (по сравнению с другими типами котлов), высокая надежность и длительный срок службы делают дровяные котлы с водяным контуром популярными в регионах, где стоимость дров невелика.Но КПД дровяных котлов считается самым низким из всех типов котлов (70-80%) при самом высоком расходе топлива.

Частота загрузки дров варьируется от 3 до 8 часов. Чем выше качество котла, тем эффективнее теплообмен в водяном контуре, чем точнее контроль температуры воды, тем ниже будет стоимость каждого полученного киловатта тепла.

Заслуженной популярностью пользуются дровяные котлы

производства компаний SAS, Sime, Aton, Wichlaczh, Galmet.Компании также производят отопление дровами с водяным контуром, что можно назвать следующим этапом развития отопительного оборудования.

Владельцы загородных домов, где нет газовой магистрали, чаще всего устанавливают водогрейный котел. Его главное преимущество заключается в использовании недорогого сырья. Чтобы правильно установить систему, нужно понимать принцип работы, конструктивные особенности, монтаж и эксплуатацию. Еще до приобретения желательно выяснить, какие достоинства и недостатки есть у агрегата.

    Показать все

    Конструктивные особенности

    Котельное оборудование с водяным контуром представляет собой усовершенствованную модель обычного типового котла. Устройство состоит из следующих частей:

    • камера сгорания;
    • решетка;
    • Зольник;
    • водяной контур.


    Все одноконтурное оборудование предназначено исключительно для отопления дома, но двухконтурные водогрейные котлы используются и для отопления , и для обеспечения жильцов горячей водой для хозяйственных нужд.Но приобретая такую ​​установку, необходимо заранее рассчитать требуемую мощность, которая потребуется как для отопления, так и для нагрева воды.

    Что касается загрузки топлива, то процесс может осуществляться как вручную, так и автоматически. Во втором случае устройство должно быть оснащено специальным резервуаром, который необходимо наполнять раз в неделю. Но такие современные установки намного дороже, поэтому не так распространены.

    Водогрейный котел своими руками плюсы, минусы и полезные советы

    Также стоит добавить, что для таких агрегатов необходимо специальное топливо, прошедшее переработку.

    Существуют устройства, оснащенные электронагревательными элементами, которые следят за количеством сырья в печи и при необходимости добавляют его. Эта функция обеспечивает непрерывную работу устройства.

    Принцип работы

    Отопление дома осуществляется только после начала работы водогрейного котла, то есть в период сгорания топлива. Для растопки можно использовать дрова или древесный уголь. Одна загрузка обеспечивает примерно 3-4 часа горения. На более длительный срок лучше приобрести газогенераторные или твердотопливные агрегаты.

    Чем лучше устройство, чем эффективнее процессы теплообмена и чем точнее регулирование температуры, тем ниже себестоимость киловатта произведенного тепла. Водогрейные котлы изготавливаются таким образом, чтобы теплоноситель нагревался максимально эффективно и быстро.

    Кроме того, стенка в водяном контуре имеет свойство аккумулировать тепловую энергию, которая образуется в процессе горения.Благодаря этому нагревательное оборудование быстро нагревает жидкость и длительное время поддерживает необходимую температуру. Следует отметить, что такие установки обеспечивают одинаковую эффективность в системах как с естественной, так и с принудительной циркуляцией.

    Cooper Дровяно-угольный котел с отопительным контуром

    Достоинства и недостатки

    Помимо доступной цены отопительного оборудования и низкой стоимости топлива, имеется ряд других преимуществ. К основным преимуществам можно отнести следующие факторы:

    • высокий уровень надежности;
    • длительный срок службы;
    • Устройства
    • не требуют частого обслуживания.


    К преимуществам также можно отнести то, что зола, остающаяся после сгорания топлива , может использоваться как удобрение . Есть и недостатки. Дело в том, что водогрейный котел для отопления дома не отличается высоким КПД, и даже при большом расходе топлива показатель не поднимается выше 80%.К тому же стандартные приборы нуждаются в частой загрузке дров, делать это придется каждые 3-5 часов.

    ТИТАН — экономичный печной котел с водяной рубашкой длительного горения (своими руками)

    Водяной контур

    Все трубы и радиаторы в доме, которые подключены к водяному контуру, обеспечивают равномерное распределение тепла по всем помещениям в доме. Теплообменником может быть обычная металлическая емкость, в которой находится жидкость. А уже под ним располагается непосредственно источник тепла.Но такая конструкция не очень эффективна: дело в том, что вода будет нагреваться только в нижней части бака.

    Лучше всего использовать систему водяного контура, когда емкость имеет двойные стенки, между которыми помещается теплоноситель, по которому циркулирует горячая вода. Благодаря постоянному движению жидкость не застаивается, а небольшое пространство между слоями обеспечивает максимально быстрый прогрев всей площади.

    Существует еще один эффективный метод производства, который помогает достичь максимальной эффективности.Но для этого вам понадобится несколько стальных труб (диаметром 5-6 см), которые необходимо сварить между собой и придать им форму волны. Затем расположите их вдоль стен и вверху топки.

    В процессе эксплуатации теплоноситель будет медленно перемещаться по трубам и тем самым обеспечивать качественную теплоотдачу. В случае неисправности эту систему достаточно легко исправить.

    Блок управления

    Все котельные оснащены специальной системой контроля температуры жидкости.Самый простой вариант – установить на конструкцию специальный терморегулятор. Принцип работы такого устройства заключается в том, что при нагреве воды до необходимой температуры в устройстве опускается заслонка, после чего заметно уменьшается подача воздуха. А после того, как жидкость начнет остывать, система работает в обратном порядке.

    Можно немного модернизировать систему управления и установить на котел максимально точные датчики температуры, оснастить его принудительной электрифицированной подачей воздуха.В результате вентиляция обеспечит верхнюю подачу, что обеспечит полное сгорание топлива. Но стоит отметить, что такая котельная установка будет функционировать только при наличии электрической сети или аккумулятора.

    Если вы планируете отапливать небольшое здание, лучше всего устанавливать оборудование непосредственно в доме. А вот для котельной выберите какое-нибудь отдельно стоящее здание или выделите отдельное помещение. Труба отопления всегда прокладывается под землей, причем таким образом, чтобы располагалась ниже уровня промерзания грунта.Кроме того, необходимо обеспечить качественную теплоизоляцию. В помещении, где установлен агрегат, необходимо создать температурный режим в пределах 10-15 градусов, а также оборудовать хорошую систему вентиляции с естественной тягой.


    Перед укладкой необходимо позаботиться о напольном покрытии, поверхность должна быть негорючей, ровной и твердой. Лучше всего сделать тонкую бетонную стяжку, в этом случае котел отопления будет стоять крепко, устойчиво и надежно.Перед устройством необходимо уложить металлический лист площадью 1 кв.м. Стоит позаботиться о расположении: дело в том, что агрегат не должен стоять слишком близко к стенам, нужно оставить расстояние не менее 50 сантиметров.

    Бубафоня с водяной рубашкой — полное испытание часть 1

    При выполнении монтажных работ необходимо соблюдать все требования и рекомендации. Особенно при сборке и установке дымохода. Все стыки необходимо тщательно обработать герметизирующим составом или промазать глиной.Водяные агрегаты не так популярны, как электрические или газовые. Хотя на загородных дачах, где нет газоснабжения или бывают частые перебои с электричеством, этот вариант оптимален. При этом подключить систему можно и своими руками, но при условии соблюдения техники пожарной безопасности.

Двухконтурные твердотопливные котлы для отопления частного дома. Выбираем двухконтурные твердотопливные котлы

За последние несколько лет в нашей стране наметилась тенденция отказа населения от многоквартирных домов в пользу строительства частных коттеджей.Это неудивительно, ведь преимущества частного дома очевидны – здесь практически неограниченные возможности для планировки.

Но чтобы жизнь в коттедже была по-настоящему комфортной, необходимо обеспечить бесперебойное функционирование коммуникационных систем, а именно водоснабжения, газа, электричества и отопления.

И если первые три блага цивилизации могут быть вам предоставлены в черте города ЖЭКом, то централизованное отопление в частных домах не предусмотрено, а потому решать этот вопрос вам придется самостоятельно.

Итак, перед вами стоит вопрос выбора надежного, долговечного, недорогого и легко настраиваемого отопительного оборудования. В этом случае хорошим вариантом станет твердотопливный двухконтурный котел.

Общая информация и особенности использования

Двухконтурные котлы Твердотопливные обогреватели представляют собой специальные устройства, предназначенные для обогрева помещений. В качестве топлива потребляют древесину, уголь, пеллеты (получаемые из древесных отходов или торфа) и др.

Двухконтурные твердотопливные котлы отопления на сегодняшний день можно считать недорогим и достаточно удобным вариантом горячего водоснабжения и отопления дома (см. также).Такие устройства бывают двух видов: со встроенным бойлером и со встроенным змеевиком.

в котлах этого типа практически невозможно управлять отоплением с такой точностью, чтобы обеспечить стабильную температуру в помещении горячей воды.

Это основной недостаток, которым обладают твердотопливные двухконтурные котлы. длительного горения, а также их одноконтурные варианты в сравнении с дизельными или газовыми аналогами. Однако эта проблема решаема.

Совет!
Для контроля температуры в бойлере необходимо подключить это оборудование в паре с бойлером бойлера косвенного нагрева.
Бак котла имеет встроенный змеевик, через который проходит горячая котловая вода.
Именно он играет в данном случае роль теплообменника и монтируется таким образом, чтобы обеспечить равномерный нагрев воды.

Поскольку теплообменник характеризуется довольно большой площадью поверхности, нагрев происходит достаточно быстро.

Функциональные отличия одноконтурных и двухконтурных котлов

Одноконтурный котел – это устройство, которое предназначено только для отопления помещений. То есть для нагрева воды в этом случае нужно будет предусмотреть еще что-то. Конструкция такого устройства состоит из теплоносителя и спирали. Теплоносителем может быть вода или специальный антифриз.

Твердотопливные двухконтурные отопительные котлы, в свою очередь, выполняют две функции, используются для отопления помещений и нагрева воды. Такие устройства имеют в своем составе две спирали. Нагреваясь в котле, вода проходит по трубам по всему помещению, возвращается в котел и оттуда поступает в водопровод.

Преимущества и недостатки таких котлов

Как и любое устройство, двухконтурные твердотопливные котлы длительного горения имеют как достоинства, так и недостатки.

Преимущества:

  • Относительно невысокая цена самого оборудования, а также его эксплуатации – один из решающих факторов при выборе.
  • Удобство использования.
  • Возможность использования различных видов твердого топлива(уголь, торф, дрова и т.д.).
  • Надежность в работе.
  • Экономичность и неприхотливость в эксплуатации.
  • Обслуживание системы своими руками. Инструкция по проведению монтажных работ не отличается сложностью и доступна на нашем сайте.

Недостатки:

  • Топливо должно подаваться вручную в соответствующий отсек.
  • Нет контроля температуры воды.
  • Обязательно наличие места для хранения твердого топлива.
  • Необходимость просушки топлива непосредственно перед загрузкой в ​​отсек.

Как видите, недостатков у данного оборудования гораздо меньше, чем достоинств. Целесообразность установки твердотопливных котлов в доме остается личным выбором каждого, так как мнения относительно этих устройств разделились и зависят от личных представлений о комфорте каждого человека.

Принцип действия

Принцип работы этого устройства не отличается особой сложностью. Главный контур поддерживает стабильную температуру в трубах отопления. Если температура падает, срабатывает специальный датчик-определитель.

Второй контур поддерживает заданную температуру горячей воды, которая не используется на нужды отопления. Датчик, расположенный внутри накопительного бака для воды, мгновенно реагирует на охлаждение воды.

Получив сигналы от обоих датчиков, твердотопливный котел сжигает топливо, в результате чего выделяется тепло и происходит нагрев воды в контурах. Как было сказано выше, чаще всего к котлам этого типа подключается дополнительная емкость – бойлер, что приводит к экономии топлива и обеспечению стабильности подачи воды, не зависящей от напора воды.

Поэтому задуматься о покупке котла следует при покупке самого котла.

Заключение

В зависимости от того, какое место в вашем доме вы отводите для котла, следует обратить внимание на напольные или настенные устройства (см. также). При выборе также следует учитывать размеры отапливаемого помещения. Если вам нужен котел только для отопления, а нагрев воды вас не интересует, обратите внимание на одноконтурные устройства, так как они имеют ряд преимуществ перед двухконтурными аналогами.

Подробнее о выборе и особенностях эксплуатации таких устройств вы можете узнать, посмотрев видеоматериалы на нашем сайте. Также содержит рекомендации по установке отопительного оборудования.

Компания «Насос-Котель» давно и прочно заняла лидирующие позиции на рынке отопительного оборудования и вспомогательного оборудования для личных нужд. Мы разработали уникальную и очень выгодную для потребителей схему доставки:

По Москве и Одинцовскому району Московской области привезем товар на 500 рублей;

Жителям других районов Московской области придется платить дополнительно 30 рублей за километр за пределами КАД;

Население России в целом сможет получить товар на 500 рублей + тариф транспортной компании;

Оплата груза, включая его собственную цену, производится при получении.

Двухконтурный твердотопливный котел

Одно из самых выгодных предложений в нашем интернет-магазине двухконтурный твердотопливный котел. Лучше всего рассмотреть их преимущества на примере СТРОПУВА С-15П, обеспечивающего длительное горение отопительной установки. Заложив внутрь даже простые дрова, потребитель освободит 30 часов. В случае с брикетами количество свободного времени увеличивается до 48 часов, в случае с пеллетами – до 72 часов. Используя уголь, можно увеличить продолжительность отопления до 5 суток.А если будет выбран котел с запасом мощности, то можно будет во времени дополнительно расширить загрузку топлива.

Покупателям, заинтересованным в двухконтурных твердотопливных котлах, за описываемую модель придется заплатить 82 800 рублей. Важно: на него распространяется опция бесплатного проезда по Москве и Одинцовскому району. В наличии имеется множество других моделей твердотопливных обогревателей, которые благодаря современным автоматическим системам не менее удобны, чем газовые или электрические. КПД оборудования очень высокий, а по безопасности оно намного опережает все, что работает на других видах топлива или электроэнергии.

Zota Mix 40 тоже хорошее решение. Это комбинированное изделие, способное работать как на газовом, так и на дизельном топливе. При этом стоимость ниже, около 60 тысяч рублей.

Как выбрать твердотопливный котел для отопления дома?

Все больше людей выбирают загородное жилье. Чтобы обеспечить здесь отопление, приходится использовать автономное оборудование. Чаще всего выбор падает на двухконтурные твердотопливные котлы. Такие устройства имеют множество преимуществ, чем и объясняется их популярность.

Конструктивные особенности

Все двухконтурные модели, работающие на твердом топливе, имеют идентичную конструкцию. Это две цилиндрические емкости, одна из которых находится внутри второй. Внутренний отвечает за обогрев дома, а внешний – за подачу горячей воды. В самом теплообменнике есть трубка, которая нагревает воду. Это также дает возможность удалить газ из топки. Для любого двухконтурного котла предусмотрена дужка , отвечающая за распределение тепла.

Схема твердотопливного котла включает в себя:

  • регулятор тяги;
  • камера сгорания и обогрева;
  • зона горения;
  • демпфер;
  • телескопическая трубка;
  • распределитель воздуха.

В каждый котел за один раз помещается около 30 кг твердого топлива. Это гарантирует бесперебойную работу двухконтурной модели в течение 8 часов. В большинстве случаев вода является теплоносителем , поскольку является недорогим и безопасным сырьем.Однако необходимо учитывать, что зимой при отсутствии использования двухконтурного аппарата вода будет замерзать. Чтобы этого избежать, необходимо использовать антифриз. Его использование не требуется для ежедневного обогрева жилища.

Котел двухконтурный изготавливается из стали или чугуна. Второй вариант считается более прочным , однако он отличается повышенной хрупкостью, которая значительно возрастает при сильном нагреве. Соответственно, при эксплуатации твердотопливного котла необходимо обращать внимание на температуру воды. Для ее уменьшения система отопления самостоятельно заполняется холодной жидкостью. Чугунный твердотопливный котел считается более качественным, поскольку собирается вручную.

Стальной аналог имеет много особенностей. Хотя такое оборудование более долговечно, оно может подвергаться коррозии из-за контакта с влагой. При превышении уровня температуры автоматически откроется термостатический кран, который охладит систему. Стоит помнить, что стальной котел создается методом сварки, и это влияет на цену оборудования.

Основные типы

Представленные на современном рынке двухконтурные модели делятся на несколько групп.

  1. Обычный. Здесь способ сжигания топлива традиционный.
  2. Комбинированный. Такой котел может работать как на твердом топливе, так и на дизеле.
  3. Пиролиз. Это самое сложное двухконтурное оборудование. Основное его преимущество – длительное горение.
  4. Пеллет. В таком двухконтурном котле в качестве топлива используются пеллеты , которые загружаются из соответствующего хранилища.

При выборе любой из этих разновидностей стоит учитывать тот факт, что твердотопливные котлы нуждаются в постоянном контроле за процессом горения. Более того, потребуется загрузка топлива (у пеллетных и пиролизных котлов этот недостаток отсутствует). Они работают в автоматическом режиме, что влияет на цену оборудования.

Особенности твердотопливных котлов

Если говорить о двухконтурных аппаратах, работающих на твердом топливе, то можно выделить следующие преимущества:

  • экономичность;
  • долговечность;
  • надежность;
  • доступная цена;
  • большой выбор моделей;
  • простота использования;
  • возможность использования при отсутствии электричества или газа;
  • использование различных видов топлива, в том числе дров, торфа, угля и пеллет.

Естественно, такое отопительное оборудование имеет ряд недостатков:

  • необходимость предварительной сушки топлива;
  • отсутствие регулирования температуры воды;
  • необходимость ручной заправки котла.

Также стоит упомянуть о необходимости регулярного технического обслуживания. Речь идет об очистке горелки и камеры сгорания. Кроме того, дымоходная система нуждается в чистке.

При покупке двухконтурного устройства необходимо иметь навыки монтажа.В противном случае стоит доверить работу специалистам. Если вы хотите выполнить установку самостоятельно, необходимо помнить о нескольких вещах.

  1. При установке котла непосредственно на деревянный пол необходимо подготовить негорючее основание.
  2. Расстояние между твердотопливным котлом и любой поверхностью должно быть не менее 25 см.
  3. Все Трубы должны быть соединены очень аккуратно и качественно иначе оборудование будет повреждено из-за утечки воды.
  4. Расстояние от выпускного канала до самого дымоходного аппарата должно быть не более 1 м.
  5. При желании котел можно подключить к двухконтурному котлу, что обеспечит стабильное водоснабжение дома.

При выборе двухконтурного котла нужно обращать внимание на множество факторов. Некоторые потребители ориентируются только на цену и производителя. На самом деле важно определиться с габаритами устройства. Для этого нужно выбрать место.Далее решите для себя нужен ли вам котел исключительно для отопления или вы планируете организовать горячее водоснабжение. Чтобы обеспечить обогрев всего дома, необходимо выбирать большую мощность.

При покупке двухконтурного аппарата обратите внимание на материал камеры сгорания . Этот фактор влияет на цену и долговечность модели. Чаще всего в продаже встречаются устройства с керамической топкой, которые стоят достаточно дорого. Бюджетный вариант – обычная сталь. Чугунное оборудование признано самым долговечным.

На цену современных двухконтурных котлов влияет площадь помещения, а также уровень автоматизации оборудования. Для небольшого дома подойдет котел по цене 15–20 тысяч рублей. Если вы живете в большом коттедже, то за оборудование придется заплатить 40-60 тысяч рублей. По такой цене продаются современные автоматизированные модели, которые не будут нуждаться в ручной заправке несколько дней.

Как повысить производительность твердотопливного котла?

Чтобы купленный двухконтурный аппарат был более эффективным, необходимо соблюдать простые советы.

При покупке твердотопливных двухконтурных котлов необходимо взвесить все за и против. Важно помнить, что некоторые модели нуждаются в заправке и предварительной заправке , а для этого потребуются определенные усилия. Если такие недостатки вас не смущают, то лучшим решением станут двухконтурные твердотопливные котлы. Он поможет сэкономить и обеспечить жилье теплом и горячей водой.

Популяризация загородного жилья и его интенсивное строительство привели к увеличению спроса на отопительное оборудование.

Но так как в таких домах нет централизованного горячего водоснабжения, то хозяевам приходится приобретать твердотопливный двухконтурный котел. Он способен не только поддерживать в доме комфортную температуру, но и удовлетворять потребности жильцов в горячей воде.

Если предполагается использование различных горючих веществ, то идеальным выбором могут стать твердотопливные комбинированные двухконтурные котлы.

Каковы преимущества такой техники?

Не так давно на отечественном рынке появился новый вид твердотопливных аппаратов – двухконтурные модели газогенераторов.Принцип их работы основан на пиролизе. Хотя эти котлы не являются энергонезависимыми, как классические твердотопливные приборы, их высокий КПД и возможность управления процессом горения делают их все более востребованными среди жителей загородных домов.

Двухконтурный твердотопливный газогенераторный котел отличается от обычных моделей тем, что в них сжигаются не только сами дрова, но и выделяемый ими газ под воздействием высокой температуры и при недостатке кислорода.Но самым главным преимуществом является возможность не только отапливать помещение, но и использовать горячую воду в необходимом объеме.

Типы твердотопливных аппаратов

Представленные на отечественном рынке модели отопительного оборудования, работающего на дровах или других твердых видах топлива, подразделяются на:

  1. Обыкновенные — имеют традиционный способ сжигания и могут работать на всем, что горит, в эту группу также входят классические твердотопливные устройства
  2. Котлы комбинированные двухконтурные твердотопливные — способные работать на дизельном топливе
  3. Пиролизные — одни из самых сложных по конструкции в этой линейке оборудования, работают по принципу возгонки древесины с последующим сжиганием одного из элементов (газа) на который она распадается, их еще называют долгогорящими устройства
  4. Пеллеты — в качестве топлива используются пеллеты, загружаются они из специального хранилища, что позволило назвать котлы данного типа автоматическими

При выборе одной из представленных разновидностей следует помнить, что двухконтурные твердотопливные котлы длительного горения имеют один существенный недостаток – необходимость постоянно контролировать процесс горения и дозагружать топливо.

Но это правило не распространяется на пиролизные и пеллетные машины, которые могут работать в автоматическом режиме. Их чаще всего приобретают жители загородных особняков.

Как сделать правильный выбор?

Устройства длительного горения

могут работать на одной нагрузке до семи дней. Добиться таких результатов позволил совершенно новый принцип нижнего горения. При этом воздух, необходимый для поддержания процесса, подается снизу и сбоку, что делает горение плавным и повышает КПД устройства.Кроме того, двухконтурный твердотопливный котел длительного горения представляет собой оборудование, в которое встроены различные устройства автоматики и управления, значительно упрощающие его эксплуатацию.

Датчики

, установленные в помещении, передают данные на блок управления, который в свою очередь увеличивает или уменьшает количество кислорода, подаваемого в топку, а, следовательно, изменяет интенсивность горения топлива. Это делает твердотопливный двухконтурный отопительный котел более эффективным по сравнению с классическими моделями.

Среди множества моделей подобных устройств можно выделить модель EKO-CKB 50 Wirbel.

Это устройство может работать на всех видах твердого топлива, и его всеядность не влияет на производительность. Если сравнивать КПД аппарата, работающего на угле или антраците, и универсального, то различия в КПД будут незначительными. Поэтому при выборе модели следует обращать внимание не столько на тип топлива, сколько на возможность его покупки и цену в конкретном регионе.

Технология производства, на основе которой изготавливаются двухконтурные твердотопливные котлы отопления, позволяет оснащать их регуляторами мощности, позволяющими регулировать необходимую рабочую температуру. Если рассматривать модели отечественного производителя Danko TE и Danko THE, то в них установлен контроллер Euroster 1100 WB. Он управляет насосом и поддерживает заданную температуру.

Смотрим видео о котлах марки Данко:

В зависимости от материалов, из которых изготовлены теплообменники, аппараты делятся на чугунные и стальные, но каждый из них имеет преимущества и недостатки, что дает простор для выбора. Но даже профессионалы пока не смогли сделать вывод о лучших из них.

Особенности эксплуатации двухконтурных котлов

Твердотопливное оборудование изначально разрабатывалось для получения максимального количества тепла и подготовки горячей воды. Поэтому работа первого контура направлена ​​на обогрев помещения, а второго на горячее водоснабжение.

При выборе необходимо обратить внимание на стабильность температурного режима. Например, комбинированный твердотопливный котел с электрическим нагревом, работающий по принципу проточного водонагревателя, не всегда может избежать перепадов в подготовленной воде.

Среди преимуществ твердотопливных двухконтурных аппаратов следует выделить следующие:

  • Простота установки и эксплуатации
  • Низкая стоимость топлива и его доступность
  • Эконом
  • Надежность

Однако комбинированные твердотопливные отопительные котлы имеют свои недостатки, такие как:

  1. Необходимость ручной загрузки топлива
  2. Обязательное оборудование котельной
  3. Дрова предварительной сушки

Есть еще один недостаток такого оборудования — это невозможность точной регулировки нагрева воды. Поэтому очень часто в паре с таким бойлером используют бойлеры косвенного нагрева.

Твердотопливные котлы нужны на дачу

Такое отопительное оборудование может использовать в качестве топлива практически все: дрова, уголь, брикеты, кокс и другие.

А так как твердотопливный комбинированный котел представлен на современном рынке в большом ассортименте, то всегда можно подобрать подходящую модель, способную функционировать на любом виде горючих материалов.

Однако перед принятием решения необходимо изучить возможности приобретения твердого топлива в вашем регионе, выбрать оптимальное по цене и наличию и только потом отправляться за покупками.

Отопительное оборудование для загородной недвижимости представлено потребителям в большом ассортименте, одних, различных по мощности, техническим параметрам и в зависимости от фирмы-производителя — не менее 200. Конечно, сделать выбор очень сложно, особенно при сравнении схожие по техническим параметрам модели.
Существующие отопительные котлы могут работать на электричестве, газе, твердом или жидком топливе. Выбор в пользу того или иного варианта делается в зависимости от того, какой из них более доступен пользователю.Жидкотопливные котлы хороши тем, что полностью не зависят от газа и электричества.

Твердое топливо – наиболее доступный вариант для жителей сельской местности, как с точки зрения производства, так и стоимости.

Кроме того, для ввода котлов в эксплуатацию не требуется разрешений соответствующих надзорных органов. Двухконтурный твердотопливный котел – это котел, который способен работать в двух режимах – режиме нагрева воды для отопления и для системы горячего водоснабжения, используя в качестве источника энергии дрова, уголь или пеллеты.

Типы твердотопливных аппаратов

Существующие модели котлов по типу твердого топлива делятся на:

Обычный. Сжигание топлива традиционным способом и может работать на чем угодно, что горит. Это классические твердотопливные коты.

Комбинированный. Они отличаются от обычных тем, что, кроме того, способны работать на дизельном топливе.

Газогенерация. особого рода оборудование, использующее в качестве источника энергии древесину в основной камере и газы, выделяющиеся при сгорании дров в другой камере.Иначе такие котлы называют пиролизными.

Если смотреть на чертеж, то в первую очередь обращает на себя внимание наличие двух камер сгорания — для дров и газов.

В отсеке для дров предусмотрен вентилятор, удаляющий кислород из топки.

Пеллет. Пеллеты – вид твердого топлива промышленного производства, изготавливаемые из отходов лесной промышленности. Может загружаться в котел автоматически.

Преимущества и недостатки

Как было сказано выше, работа двухконтурного твердотопливного котла отличается тем, что такой котел одновременно нагревает воду для отопления и бытовых нужд.При выборе котла нужно обратить внимание на способ нагрева воды для второго контура. Очень часто твердотопливные котлы по этому параметру сочетаются с электрическими. А это значительно увеличивает стоимость использования котла и делает его зависимым от стабильности электроснабжения.

Преимущества двухконтурных твердотопливных котлов

  • Отсутствие необходимости подключения к газовой магистрали упрощает монтаж устройства.
  • являются самым бюджетным вариантом топлива.
  • Автономность. Для работы котел не требует подключения к электричеству и газу, поэтому полностью автономен.
  • Стальные либо длительного горения, либо обычного горения отличаются простотой ухода, в отличие от тех же газовых котлов.
  • Высокий КПД (около 90%).

Недостатки двухконтурных твердотопливных котлов

  • Зависимость от человека. Для бесперебойной работы требуется постоянный присмотр человека для проведения дополнительной подкладки дров.
  • Твердотопливный котел нельзя ставить в ванной или на кухне. Потребуется выделить место под котельную.
  • Для бесперебойной работы котла необходимо будет заготавливать дрова в больших объемах, а также где-то их хранить и сушить.
  • Дрова для стальных или чугунных твердотопливных котлов длительного или обычного горения должны иметь определенный размер, зависящий от размеров топливной камеры.
  • Размеры дровника явно зависят от топки, размеры которой определяются чертежом твердотопливного котла.Котлы длительного горения очень чувствительны к влажности древесины. Процесс пиролиза невозможен, если дрова имеют влажность более 20%.

Критерии выбора котла

Выбрать подходящий котел из 200 моделей, представленных на рынке, не так-то просто. Специалисты рекомендуют обратить внимание на следующие параметры:

  • Тип используемого топлива.
  • Принцип сгорания топлива.
  • Тип теплообменника.

Тип используемого топлива .Отопление дровами является наиболее экономичным. Только благодаря им возможно существование твердотопливных котлов сверхдлительного горения, пиролиза и длительного горения. Пеллеты – это отходы лесной промышленности и сельского хозяйства, наиболее востребованные в промышленном секторе.

Угольное топливо не получило широкого распространения из-за высокой стоимости горючего материала и перебоев с его поставками.

Принцип сжигания топлива . По принципу горения котлы бывают традиционные, длительного и твердотопливного типа со сверхдлительным горением.В котлах может быть реализован и газогенераторный принцип горения — когда при сгорании дров выделяются горючие газы (ацетон, метиловый спирт и др.). Древесные газы образуются в условиях дефицита кислорода при тлении дров и направляются в отдельную камеру, где воспламеняются за счет повышенного поступления кислорода.

Таким образом, в основе процесса пиролиза лежит условие длительного горения топлива, основанное на том, что в камере создаются условия малой тяги, вследствие чего дрова медленно тлеют, а не сгорают быстро.Типичный представитель – двухконтурный твердотопливный котел длительного горения.

Тип теплообменника . Теплообменник отличается конструкцией, но в основном материалом, из которого он изготовлен. Так, существуют теплообменники из стали, керамики, чугуна, меди. Чугунные теплообменники считаются самыми долговечными и дорогими. Керамика – стальное керамическое покрытие. Они устойчивы к коррозии, но чувствительны к перепадам температур.

Стали

являются наиболее распространенными благодаря оптимальному соотношению цена/качество/срок службы.Они легко нагревают воду, но не способны аккумулировать тепловую энергию.

Медные устройства являются самыми дешевыми и имеют ограниченный срок службы.

Подробнее по этой теме на нашем сайте:


  1. Комфортная жизнь в собственном доме невозможна без наличия в нем системы горячего водоснабжения. А если городские жители давно обзавелись электро…

  2. Если вы хотите сделать твердотопливный котел длительного горения своими руками, чертежи и схемы на этой странице помогут вам в этом…

  3. Котлы ЗОТА производятся на Красноярском заводе отопительного оборудования и автоматики. Завод специализируется на производстве твердотопливных и электрических отопительных котлов….

  4. Собственно, отопительные котлы длительного горения на твердом топливе для нас, застройщиков, не новинка. Если бы 20 лет назад я…

Обновлено: 19.04.2019

103583

Если вы заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Ваш котел обслуживается и готов к зиме

Как один из самых трудоемких приборов в любом доме, неизбежно что-то может выйти из строя, поэтому надлежащее техническое обслуживание имеет ключевое значение.

Поскольку поломки котлов очень распространены — часто из-за плохого технического обслуживания и обслуживания — большинство страховщиков исключают покрытие котлов из полиса страхования жилья и вместо этого предлагают его в качестве дополнительной опции.

В Admiral клиенты со статусом Gold Home Insurance получают аварийное страхование котлов в стандартной комплектации, а клиенты со статусом Platinum в стандартной комплектации получают страховое покрытие Home Emergency (включая покрытие для водопровода и канализации, а также для котлов и систем отопления). Вы можете добавить обновление Home Emergency Cover к стандартной программе Admiral Home Insurance.

По данным British Gas, в 2018 году более 1,25 миллиона домов по всей стране вышли из строя, в результате чего люди не смогли отапливать свои дома.

Чтобы предотвратить засорение бойлера, когда он вам больше всего нужен, вот несколько простых вещей, которые вы можете сделать дома.

Уход за котлом

  • Прокачайте радиаторы — это поможет выпустить воздух и позволит вашему котлу работать более эффективно. Это несложная работа, которую вы можете выполнить самостоятельно — прочитайте наше пошаговое руководство о том, как удалить воздух из радиатора
  • .
  • Проверка Если котел не используется в теплое время года, проверяйте его каждые два месяца, включив его на 10–15 минут
  • Регулярное техническое обслуживание – обслуживание котла продлит его срок службы; рекомендуется проходить ежегодное обслуживание.

Техническое обслуживание котла необходимо для эффективного использования энергии, экономии денег и долговечности. По данным Energy Saving Trust, на котлы приходится 55% ваших ежегодных расходов на электроэнергию, поэтому эффективность работы котла имеет большое значение.

Если ваш котел не работает…

Мы поговорили с экспертами по страховым случаям Седжвиком, которые дали следующие советы о том, что делать, если ваш котел перестал работать:

  • Проверьте свой термостат – если ваш термостат ниже 21 градуса, он может остановить нагрев, поэтому попробуйте увеличить его
  • Отключение питания — если у вас недавно было отключение электричества, это могло привести к сбросу таймера; дважды проверьте, нужно ли вам просто вернуть желаемое время обратно.То же самое происходит, если вы используете смарт-устройство
  • На метр? — легко забыть пополнить счетчик, поэтому, если ваш котел не включается, убедитесь, что у вас есть кредит
  • Негерметичный радиатор — если радиатор негерметичен, попробуйте подтянуть гайку
  • Сбросьте ваш котел – если ваш котел был произведен до 2004 года, он, вероятно, имеет контрольную лампочку, а не функцию отдыха, поэтому убедитесь, что контрольная лампочка горит. Если нет, возможно, вам придется снова разжечь его — руководство по эксплуатации вашего котла покажет вам, как
  • Признаки замерзания — котлы не будут работать при замерзании трубы конденсатора; попробуйте налить теплую воду на трубу, чтобы разморозить ее.Вот видео для получения дополнительной помощи
  • Поднимите давление в бойлере – если давление упало, возможно, вам придется долить его снова. Следуйте инструкциям по эксплуатации, посетите веб-сайт производителя вашего котла, чтобы получить обучающее руководство, или обратитесь к квалифицированному специалисту, который сделает это за вас.

Viessman, международный производитель систем отопления, дает следующие шаги, если вы хотите сделать это самостоятельно:

  • Выключите котел и дайте ему остыть
  • Дважды проверьте надежность крепления обоих концов заправочного контура — утечка в клапане может вызвать потерю давления
  • Откройте оба клапана, чтобы холодная вода попала в систему (следите за манометром)
  • Закройте оба клапана, когда манометр покажет 1.5 бар
  • Снять заправочную петлю, если она не встроена
  • Переключите котел обратно, снова проверьте давление и при необходимости нажмите кнопку сброса
  • Так что же на самом деле застраховано?

Admiral Home Emergency and Boiler Emergency включает крышки для различных котлов:

  • Комбинированные котлы

  • Обычные котлы
  • СНГ
  • Твердое топливо
  • Электрические котлы
  • Солнечная
  • Масло
  • Другие формы первичного отопления с использованием возобновляемых технологий

И мы покроем вас за:

  • Полный выход из строя или выход из строя вашей основной системы отопления/горячего водоснабжения, что приводит к отсутствию горячей воды и/или отопления
  • Потеря давления воды в котле из-за неисправности
  • Утечка воды из котла/системы отопления

Части и устройства, которые мы покрываем:

  • Бытовой газовый котел в вашем доме (макс. мощность 60 кВт/ч)
  • Запорная арматура котла
  • Все детали котла, установленные производителем, включая насос, клапаны с электроприводом, термостат, радиатор, таймер, регуляторы температуры и давления и первичный дымоход
  • Первичное отопление, такое как возобновляемые технологии, СНГ, мазут, твердое топливо, электричество и солнечная энергия

А что не покрывается?

Вот несколько примеров того, что не покрывается страховкой. Полный список можно найти в буклете с политикой.

  • Любая система отопления, которая не находится полностью в вашем доме или не используется совместно с соседом
  • Удаление накипи и любые работы, связанные с отложениями жесткой воды (включая механическую промывку) или повреждениями, вызванными жесткой водой или осадком в результате коррозии
  • Замена любого дополнительного оборудования, такого как Magnaclean
  • Корректировка регуляторов времени и температуры или замена элементов управления, которыми можно безопасно управлять вручную, включая повторное зажигание запальника/пламени
  • Котлы, которые все еще работают, но вы подозреваете, что они вот-вот сломаются
  • Ремонт или замена систем напольного отопления, кондиционеров, воздушных или геотермальных тепловых насосов
  • Любая неисправность, возникающая из-за шлама, накипи, ржавчины или мусора в системе первичного отопления или повреждения, вызванного любым другим химическим составом воды
  • Ремонт или замена конвекторов, ингибиторов, резервуаров для воды, радиаторов, радиаторных клапанов, термостатических клапанов и водонагревателей
  • Ремонт или замена газового оборудования (например, плиты)

Как подать заявку на аварию котла

Мы надеемся, что вам никогда не понадобится подавать заявку на аварию котла, но если вы это сделаете, вы должны позвонить нам в течение 48 часов с момента обнаружения чрезвычайной ситуации и иметь под рукой следующую информацию, прежде чем связываться с ней:

  • Имя и адрес страхователя
  • Номер полиса
  • Детали котла
  • Для получения неотложной помощи обращайтесь в круглосуточную службу экстренной помощи по телефону 0345 609 4375.Телефон доверия работает 365 дней в году.

Ваша индукционная плита — первый шаг к подключению всего дома к розетке

Из всех пожирателей энергии в доме Джозефа Малвани его газовая плита не была самым большим нарушителем. Но в начале этого месяца он все равно заменил его на индукционный.

Столетний дом мистера Малвени с тремя спальнями в Хантингтоне, штат Нью-Йорк, на Лонг-Айленде отапливается котлом, работающим на природном газе. Как и его горячая вода. Эти два элемента составляют подавляющую часть энергии, потребляемой его домом.Поэтому, если он действительно хотел отказаться от ископаемого топлива и перейти на более чистый источник энергии, ему нужно было бы изменить способ отопления своего дома. Он участвует в программе сообщества солнечной энергии и рассматривает возможность добавления геотермальной системы отопления и охлаждения, но ему сказали, что это будет стоить 50 000 долларов.

Вместо этого он заменил свою плиту, решение, которое сделало наименьшую вмятину в его углеродном следе, но на самом деле может быть одним из самых сложных препятствий для устранения. Это психологическое. Кому какое дело до того, какая у них печь? Но тот, кто любит готовить, наверняка имеет твердое мнение о своей плите.Электрические плиты имеют ужасную репутацию, вызывая образы неуклюжих катушек, которые нагревают или охлаждают вечность и обычно сжигают вашу еду.

«У меня всегда был газ везде, где я когда-либо жил, и у моей жены то же самое. Это был естественный выбор», — сказал 41-летний г-н Малвени, инженер-программист.

Появляется индукция, которая использует электричество для нагревания пищи с помощью магнитных полей, работает быстрее, чем газ, и стала любимцем движения за зеленую энергию. Плиты гладкие, эффективные и предлагают приятную альтернативу газу.Мысль такова: откажитесь от открытого огня сейчас, и когда придет время заменить печь и водонагреватель, вы не прочь заглушить газовую линию.

Около года назад родители мистера Малвани, живущие в Великобритании, перешли на индукцию, и это решение привлекло его внимание. «Им это нравится. Они говорили о том, как легко контролировать температуру», — сказал г-н Малвени, купивший индукционную плиту Бертаццони чуть менее чем за 4000 долларов. «Я также с нетерпением жду, когда его будет легче чистить.”

Наши дома сжигают огромное количество ископаемого топлива. По данным Агентства по охране окружающей среды, на коммерческие и жилые здания приходится 13 процентов выбросов газа в США. В Нью-Йорке на здания приходится более 70% парниковых газов города. В прошлом году город нацелился на газовые плиты и котлы, запретив газовые подключения в новостройках в начале 2024 года, что повторяет аналогичный закон, принятый в других городах, включая Сиэтл и около 50 городов в Калифорнии.Вскоре у жителей Нью-Йорка, переезжающих в новые здания, не будет выбора. Все они будут готовить на электричестве.

В газовой промышленности давно известно, что наши печи являются ключом к нашей приверженности газу. Если мы любим нашу газовую плиту, мы не откажемся от источника топлива. И поэтому индустрия рекламирует газовую кухню с 1930-х годов, с рэп-видео в 1980-х, а совсем недавно влиятельные лица в социальных сетях бредили своими газовыми горелками.

«Когда я смотрю на рекламу, я понимаю, что значит готовить на газе, потому что я делаю это из удовольствия, я делаю это со своей семьей», — сказал Ричард Мейер, вице-президент по энергетическим рынкам, анализу и стандарты для Американской газовой ассоциации, отраслевой торговой группы.В отличие от установки новой печи, включение печи «является ощутимым, интерактивным и положительным опытом, и это хорошо».

Однако оказывается, что иметь на кухне горючий источник тепла с открытым пламенем может быть не так уж и хорошо, и подчеркивание этого момента может в конечном итоге убедить потребителей отказаться от ископаемого топлива. В январе исследователи Стэнфордского университета опубликовали исследование, в котором было обнаружено, что газовые плиты пропускают метан, даже когда они выключены. А пока мы готовим, концентрации окиси углерода и двуокиси азота могут превышать национальные стандарты качества воздуха, согласно отчету Филдингской школы общественного здравоохранения Калифорнийского университета в Лос-Анджелесе за 2020 год.Диоксид азота связан с повышенным уровнем астмы у детей.

«Качество воздуха в помещении — это то, на что люди обращают больше внимания, чем я когда-либо видел раньше», — сказала Келли Догерти, президент FirstService Energy, группы устойчивого развития FirstService Residential, компании по управлению недвижимостью. «Когда мы думаем о том, где мы живем и где мы работаем, качество воздуха в помещении становится для нас все более и более важным».

Американская газовая ассоциация, однако, утверждает, что федеральные агентства, такие как Комиссия по безопасности потребительских товаров и E.П.А. не предприняли никаких шагов по ограничению использования газовых приборов. «Нет никаких документально подтвержденных рисков для здоровья дыхательных путей от газовых плит со стороны регулирующих и консультационных органов», — сказал г-н Мейер.

Может наступить день, когда индукционные плиты станут варочной панелью по умолчанию, незаменимой вещью, которая превратила остальные наши дома в электрические. В настоящее время они являются нишевым продуктом, на долю которого приходится всего 3 процента плит или варочных панелей, которые используют американцы, согласно опросу Morning Consult за февраль, который также показал, что интерес к этой технологии оставался неизменным в период с 2021 по 2022 год. треть респондентов говорят, что они, вероятно, рассмотрят индукцию.Индукционные плиты также дороже газовых, начиная примерно с 1000 долларов, тогда как газовые плиты начинаются примерно с 500 долларов.

«Сейчас индукционные плиты довольно дорогие, но очень скоро они станут еще дешевле, потому что именно к этому движется рынок», — сказал Паллави Манта, старший консультант по устойчивому развитию в Arup, инженерах по устойчивому развитию и экологическому строительству. и консультации. Тем временем г-жа Манта видит необходимость в большем просвещении общественности, чтобы, когда чья-то плита сломается, они делали паузу, прежде чем заменить ее на другую газовую модель.«Безусловно, необходимо провести много просветительской и просветительской работы», — сказала она.

Но есть первые последователи — и некоторые из них находят удивительно дешевые решения, такие как индукционные плиты, которые могут стоить менее 100 долларов за одну конфорку. В Джексон-Хайтс, Квинс, Алекс Армлович и Эрин Сент-Питер пытаются выяснить, как установить индукционную плиту, не жертвуя при этом тем небольшим пространством, которое у них есть на их крошечной кухне.

31-летний г-н Армлович, старший научный сотрудник некоммерческой Гражданской бюджетной комиссии, воодушевлен перспективой перекрытия газопровода и избавления от необходимости платить ежемесячную плату за доставку в размере 17 долларов.Но г-жа Сент-Питер, 31 год, портфельный менеджер в Казначействе США, пытается понять, как сделать его действительно подходящим. Супруги могли попросить арендодателя убрать плиту из квартиры, оставив на кухне дыру, куда они могли засунуть тележку или даже посудомоечную машину и поставить сверху плиту. Но они опасаются предъявлять слишком много требований к своему арендодателю.

Вместо этого г-жа Сент-Питер, которая раньше работала в театре в колледже, думает, что могла бы построить деревянную крышку и поместить ее поверх существующей плиты, создав полку для приготовления пищи.«Это вполне выполнимо», — сказала она. «Это просто еще одна идея Алекса, которую я должен реализовать».

Подпишитесь здесь, чтобы получать еженедельные обновления по электронной почте о новостях в сфере жилой недвижимости. Следите за нами в Твиттере: @nytrealestate.

Грант Green Homes

: улучшите энергоэффективность вашего дома

Если вы являетесь домовладельцем или домовладельцем, вы можете использовать ваучер Green Homes Grant для покрытия расходов на установку энергоэффективных улучшений в вашем доме.

Заявки на участие в программе Green Homes Grant закрыты

Если вам уже был выдан ваучер, вы все равно можете использовать его для выполнения работы.Вы должны погасить свой ваучер до истечения срока его действия.

Сколько можно получить

Ваш ваучер покрывает до двух третей стоимости выбранных вами улучшений с максимальным взносом правительства в размере 5000 фунтов стерлингов.

Если вы или кто-то из членов вашей семьи получает определенные льготы, ваш ваучер может покрыть до 100% стоимости выбранных вами улучшений. Максимальный общий государственный взнос составляет 10 000 фунтов стерлингов.

Право на участие

Если вы подали заявку на ваучер до 31 марта 2021 года, вы можете иметь право на получение ваучера, если:

  • вы владеете собственным домом (включая долгосрочных арендаторов и долевое владение)
  • у вас есть собственный дом в парке на жилом участке (включая участки для цыган и путешественников)
  • вы являетесь арендодателем жилья в частном или социальном арендованном секторе (включая органы местного самоуправления и жилищные товарищества)

Вы не можете получить ваучер Green Homes Grant для недавно построенных домов, которые ранее не были заселены.

Если вы претендуете на другие гранты или финансирование

Обязательство энергетической компании (
ECO )

Вы не можете претендовать на ваучер Green Homes Grant для покрытия расходов на мероприятие, которое также финансировалось в соответствии с Обязательством энергетической компании ( ECO ). Вы можете претендовать как на ECO , так и на Green Homes Grant, если они предназначены для разных мер, например, для изоляции чердака и изоляции полых стен.

Стимулирование использования возобновляемых источников тепла для дома (
RHI )

Вы можете подать заявку как на RHI , так и на пособие Green Home Grant для установки возобновляемого тепла.Вы должны сначала запросить ваучер Green Home Grant, а затем уведомить Ofgem о том, что вы использовали его, когда подаете заявку на аккредитацию в Внутренний орган RHI . Грант Green Homes будет вычтен из ваших внутренних платежей по программе RHI .

Схема доставки местных органов власти

Если вы уже получили грант от местных органов власти в рамках программы местных органов власти, вы не имеете права на получение ваучера Green Homes Grant.

Если вы домовладелец

Государственная помощь

Грант Green Homes засчитывается в общую минимальную государственную помощь, которую вы можете получить в течение 3 лет.Вы должны убедиться, что вы не превысите минимальный порог государственной помощи в размере 200 000 евро.

Стандарт энергоэффективности

Если вы оформляли ваучер на арендованное жилье в частном секторе, вам необходимо либо предоставить:

  • подтверждение того, что вы соответствуете этому стандарту
  • доказательство освобождения

Для чего можно использовать ваучер

Домашние улучшения

Доступные меры разделены на «первичные» и «вторичные».

Первичные меры

Ваучер должен быть использован для установки хотя бы 1 основной меры.

Изоляция

Ваучер покрывает следующие мероприятия по изоляции:

  • сплошная изоляция стен (внутренняя или внешняя)
  • изоляция полых стен
  • изоляция под полом (сплошной пол, подвесной пол)
  • изоляция чердака
  • изоляция плоской крыши
  • Изоляция скатной крыши
  • номер в изоляции крыши
  • изоляция паркового дома

Проверьте дополнительные требования к мерам изоляции ( ODT , 8.75 КБ).

Низкоуглеродное тепло

Ваучер покрывает следующие мероприятия по низкоуглеродному отоплению:

  • воздушный тепловой насос
  • геотермальный тепловой насос
  • гелиотермальная (плоская пластина, заполненная жидкостью, или вакуумный трубчатый коллектор)
  • котел на биомассе
  • гибридный тепловой насос

Ознакомьтесь с дополнительными требованиями, касающимися мер по низкоуглеродному теплу ( ODT , 9.43 КБ).

Дополнительные меры

Если вы установите хотя бы одну основную меру, ваш ваучер можно использовать для покрытия стоимости любой из следующих дополнительных мер.

Сумма, которую вы получаете на оплату вторичных мер, не может превышать сумму, которую вы получаете на первичные меры.

Вы сможете использовать ваучеры для дополнительных мер только после того, как вы установили основную меру и погасили ваучеры для этой меры.

Вы не можете использовать ваучер для ремонта вторичных мер, которые вы уже установили в своей собственности.

Окна, двери, изоляция и защита от сквозняков

Ваучер покрывает следующие мероприятия:

  • защита от сквозняков
  • Изоляция бака горячей воды
  • двойное или тройное остекление (при замене одинарного остекления)
  • вторичное остекление (в дополнение к одинарному остеклению)
  • запасные внешние энергоэффективные двери (замена дверей с одинарным остеклением или дверей, установленных до 2002 г.)

Если в вашем объекте уже установлены эти меры, вы не можете использовать ваучер для их удаления или замены.

Ваучеры на соответствующие двери ограничены максимальным государственным взносом в размере 1000 фунтов стерлингов за дверь. Это можно усреднить по всем дверям в приложении.

Вы не можете использовать ваучер для установки гаражных ворот, через которые автомобили въезжают и выезжают из гаража. Однако вы можете использовать ваучер на внешнюю дверь, которая соединяет гараж с вашей собственностью.

Управление отоплением и изоляция

Ваучер покрывает следующие мероприятия:

  • Термостат бака горячей воды
  • Изоляция бака горячей воды
  • средства управления отоплением (например, термостаты приборов, интеллектуальные средства управления отоплением, зональные элементы управления, интеллектуальный термостат с отложенным запуском, термостатические вентили радиаторов)

Вы можете использовать ваучер для замены элементов управления отоплением и термостатов резервуара для горячей воды, если замена предназначена для другого типа и предназначена для повышения энергосбережения.Например, вы можете заменить ручной термостат умным термостатом.

Что покрывает ваучер

Расходы, покрываемые ваучером, включают:

Ваучер покрывает дополнительные работы, если они необходимы для установки мер. Узнайте, на что распространяется ваучер ( ODT , 12,7 КБ).

Работа не может быть выполнена вами, членом вашей семьи или ближайшими родственниками.

Все работы, на которые распространяется ваучер, должны выполняться установщиком, зарегистрированным в TrustMark, который также зарегистрирован для этой схемы.Ваш установщик также должен будет соответствовать стандартам PAS и MCS при установке ваших мер.

Получение ваучера

Вы получите отдельный ваучер для каждой из мер, которые вы применили для установки.

Каждый ваучер действителен только для меры и имущества, на которое вы подали заявку. Ваучер предназначен только для использования указанным заявителем и не может быть передан другому лицу.

Вы можете начать работу только после того, как ваш ваучер будет выдан.Любая работа, которая была начата до этой даты, не может быть востребована.

Ваучеры, выданные до 31 августа 2021 года, будут действительны в течение 3 месяцев с даты выдачи.

Все работы должны быть удовлетворительно завершены, а ваучер должен быть погашен до истечения срока действия.

Расширения ваучера

Мы понимаем, что иногда могут возникать обстоятельства, которые полностью находятся вне вашего контроля. В такой ситуации, пожалуйста, свяжитесь с администратором программы как можно скорее, чтобы оценить возможность краткосрочного продления (в исключительных обстоятельствах).

Вы можете запросить продление ваучера, связавшись с администратором схемы:

При обращении к администратору схемы необходимо указать соответствующий номер ваучера. Вас могут попросить предоставить дополнительную информацию в поддержку вашего запроса.

Приступить к работе

После того, как ваш ваучер будет выдан, вы можете приступить к работе.

Ваш установщик может попросить вас внести залог. Он не может быть больше, чем ваш ожидаемый вклад в стоимость мер в соответствии с предоставленным вам предложением.

Если вы подали заявку по схеме для малоимущих, ваш установщик может попросить вас внести залог только в том случае, если общая стоимость работ превысит грант в размере 10 000 фунтов стерлингов. В этом случае только избыточная сумма будет иметь право на депозит.

После завершения работы

После завершения работы ваш установщик должен предоставить вам:

  • датированная копия счета с указанием стоимости поставки и установки выбранных вами мер (у вас должен быть 1 счет на каждую меру)
  • любая сертификация мер по повышению энергоэффективности
  • гарантийный документ от установщика
  • сертификат MCS и соответствующие инструкции производителя (если вы установили низкоуглеродное отопление)
  • a Список поставщиков биомассы (если ваша цель — система отопления с низким содержанием углерода, работающая на биомассе)

Использование ваучера

Вы должны погасить свой ваучер до истечения срока его действия.

Вам необходимо подтвердить, что:

  • установка завершена удовлетворительно
  • вы получили необходимые сертификационные документы от установщика
  • вы оплатили свою долю расходов установщику (если применимо)

Когда вы погасите свой ваучер, субсидия будет выплачена от вашего имени непосредственно установщику.

Помощь и поддержка

Свяжитесь с командой Green Homes Grant.

Прочтите нашу процедуру переписки, чтобы узнать, как:

  • отправить запрос или жалобу
  • обжалование решения о выкупе или выплате
  • сделать официальный запрос (например, запрос FOI )

2 твердотопливных котла.Принцип работы и особенности двухконтурных твердотопливных котлов

Все больше людей выбирают загородное жилье. Чтобы обеспечить здесь отопление, приходится использовать отдельно стоящее оборудование. Чаще всего выбор падает на двухконтурные твердотопливные котлы. Такие устройства имеют множество преимуществ, чем и объясняется их популярность.

Конструктивные особенности

Все двухконтурные модели, работающие на твердом топливе, имеют идентичную конструкцию. Это две цилиндрические емкости, одна из которых находится внутри второй.Внутренний отвечает за обогрев дома, а внешний – за подачу горячей воды. В самом теплообменнике есть трубка, которая нагревает воду. Это также дает возможность удалить газ из топки. В любом двухконтурном котле есть обвязка трубы , отвечающая за распределение тепла.

Схема твердотопливного котла включает в себя:

  • регулятор тяги;
  • камера сгорания и обогрева;
  • зона горения;
  • демпфер;
  • телескопическая трубка;
  • распределитель воздуха.

В каждый котел можно одновременно поместить около 30 кг твердого топлива. Это гарантирует безотказную работу двухконтурной модели в течение 8 часов. В большинстве случаев вода является теплоносителем , поскольку является недорогим и безопасным сырьем. Однако необходимо учитывать, что зимой при отсутствии использования двухконтурного аппарата вода будет замерзать. Чтобы этого избежать, необходимо использовать антифриз. Его использование не требуется для ежедневного обогрева жилища.

Котел двухконтурный изготавливается из стали или чугуна. Второй вариант считается более прочным , однако он отличается повышенной хрупкостью, которая значительно возрастает при сильном нагреве. Соответственно, при эксплуатации твердотопливного котла необходимо обращать внимание на температуру воды. Для ее уменьшения система отопления самостоятельно заполняется холодной жидкостью. Чугунный твердотопливный котел считается более качественным, поскольку собирается вручную.

Стальной аналог имеет много особенностей. Хотя такое оборудование более долговечно, оно может подвергаться коррозии из-за контакта с влагой. При превышении уровня температуры автоматически откроется термостатический кран, который охладит систему. Стоит помнить, что стальной котел создается методом сварки, и это влияет на цену оборудования.

Основные типы

Представленные на современном рынке двухконтурные модели делятся на несколько групп.

  1. Обычный. Здесь способ сжигания топлива традиционный.
  2. Комбинированный. Такой котел может работать как на твердом топливе, так и на дизеле.
  3. Пиролиз. Это самое сложное двухконтурное оборудование. Основное его преимущество – длительное горение.
  4. Пеллет. В таком двухконтурном котле в качестве топлива используются пеллеты , которые загружаются из соответствующего хранилища.

При выборе любой из этих разновидностей стоит учитывать тот факт, что твердотопливные котлы нуждаются в постоянном контроле за процессом горения.Более того, потребуется загрузка топлива (у пеллетных и пиролизных котлов этот недостаток отсутствует). Они работают в автоматическом режиме, что влияет на цену оборудования.

Особенности твердотопливных котлов

Если говорить о двухконтурных аппаратах, работающих на твердом топливе, то можно выделить следующие преимущества:

  • экономичность;
  • долговечность;
  • надежность;
  • доступная цена;
  • большой выбор моделей;
  • простота использования;
  • возможность использования при отсутствии электричества или газа;
  • применение различных видов топлива, включая дрова, торф, уголь и пеллеты.

Естественно, у такого отопительного оборудования есть ряд недостатков:

  • необходимость предварительной сушки топлива;
  • отсутствие регулирования температуры воды;
  • необходимость ручной заправки котла.

Также стоит упомянуть о необходимости регулярного технического обслуживания. Речь идет об очистке горелки и камеры сгорания. Кроме того, дымоходная система нуждается в чистке.

При покупке двухконтурного устройства необходимо иметь навыки монтажа.В противном случае стоит доверить работу специалистам. Если вы хотите выполнить установку самостоятельно, необходимо помнить о нескольких вещах.

  1. При установке котла непосредственно на деревянный пол необходимо подготовить негорючую подставку.
  2. Расстояние между твердотопливным котлом и любой поверхностью должно быть не менее 25 см.
  3. Все Трубы должны быть соединены очень аккуратно и качественно иначе оборудование будет повреждено из-за утечки воды.
  4. Расстояние от выпускного канала до самого дымоходного аппарата должно быть не более 1 м.
  5. При желании котел можно подключить к двухконтурному котлу, что обеспечит стабильное водоснабжение дома.

При выборе двухконтурного котла нужно обращать внимание на множество факторов. Некоторые потребители ориентируются только на цену и производителя. На самом деле важно определиться с габаритами устройства. Для этого нужно выбрать место.Далее решите для себя нужен ли вам котел исключительно для отопления или вы планируете организовать горячее водоснабжение. Чтобы обеспечить обогрев всего дома, необходимо выбирать большую мощность.

При покупке двухконтурного аппарата обратите внимание на материал камеры сгорания . Этот фактор влияет на цену и долговечность модели. Чаще всего в продаже встречаются устройства с керамической топкой, которые стоят достаточно дорого. Бюджетный вариант- обычная сталь. Чугунное оборудование признано самым долговечным.

На цену современных двухконтурных котлов влияет площадь помещения, а также уровень автоматизации оборудования. Для небольшого дома подойдет котел по цене 15–20 тысяч рублей. Если вы живете в большом коттедже, то за оборудование придется заплатить 40-60 тысяч рублей. По такой цене продаются современные автоматизированные модели, которые не будут нуждаться в ручной заправке несколько дней.

Как повысить производительность твердотопливного котла?

Чтобы купленный двухконтурный аппарат был более эффективным, необходимо соблюдать простые советы.

При покупке твердотопливных двухконтурных котлов необходимо взвесить все за и против. Важно помнить, что некоторые модели нуждаются в заправке и предварительной заправке , а для этого потребуются определенные усилия. Если такие недостатки вас не смущают, то лучшим решением станут двухконтурные твердотопливные котлы. Он поможет сэкономить и обеспечить жилье теплом и горячей водой.

Для владельцев частных домов достаточно актуален вопрос обустройства системы отопления и горячего водоснабжения.От ее решения напрямую зависит комфорт и удобство проживания. Так как далеко не всегда есть возможность подключиться к сети центрального отопления, один из возможных способов отопления дома.
Двухконтурные твердотопливные котлы для отопления частного дома являются наиболее экономичными по стоимости потребляемого топлива. Благодаря этому они являются наиболее востребованными на рынке отопительных приборов.
Принцип работы.
Прежде чем купить отопительное оборудование, важно разобраться в его характерных особенностях и принципе работы.Двухконтурный агрегат основан на двух теплообменниках. Один из них отвечает за обеспечение комфортной температуры в жилых или производственных помещениях, другой – за нагрев воды. Твердотопливные котлы отличаются друг от друга принципом сжигания энергоносителя. Существует два основных типа:

  • Пиролизное нагревательное оборудование. Внутри таких котлов 2 камеры. В одном из них находится топливо. Образовавшиеся продукты горения попадают в соседнюю камеру, где смешиваются с нагнетаемым кислородом.Образовавшаяся смесь снова сгорает и выделяет тепло. За счет внедренной технологии значительно повышен КПД оборудования. Катушки в этом случае располагаются горизонтально над камерами сгорания.
  • Верхние топочные агрегаты. В таких моделях топка одна, в которую можно опустить горелку. Сгорание энергоносителя осуществляется строго сверху вниз. Это позволяет более экономно использовать топливо, за счет увеличения времени его полного сгорания.Змеевики окружают камеру сгорания, что позволяет получить одинаковый выходной КПД для обеих установок.

Как правильно выбрать двухконтурный твердотопливный котел для отопления частного дома
Свой выбор следует делать исходя из следующих параметров:

  • Автоматика. Его наличие повышает комфорт и безопасность при эксплуатации оборудования. А вот цена котлов с многочисленными датчиками, полностью контролирующими процесс горения и работу котла, не демократична.
  • Надежность. Стоит покупать только качественное оборудование. Имеет длительный срок службы, без гарантийного обслуживания.
  • Особенности обслуживания и контроля агрегатов. Модели, оснащенные возможностью установки нужной температуры, более удобны и практичны. Они позволяют более экономно использовать топливо, в качестве которого можно использовать дрова, поддоны, уголь, опилки, пиролизные блоки.

В нашем магазине представлены различные модели двухконтурных твердотопливных котлов. Вы можете купить оборудование по самым выгодным ценам, которые являются демократичными.

В наше время технологии и производство не стоят на месте, поэтому отапливать свой дом, особенно частный дом, можно разными способами. Сейчас много отопительных приборов, котлов, которые работают на электричестве или газе. Но многие люди предпочитают отапливать свой дом более экономично, используя дрова, уголь или древесные брикеты. Для этого необходимо установить твердотопливный котел, он не зависит от подачи газа или электричества, но требует постоянного ухода и контроля за работой.

Двухконтурные твердотопливные котлы для подачи горячей воды в систему отопления.Это позволяет осуществлять отопления дома в отопительный сезон и круглогодично обеспечивает горячее водоснабжение. Такой прибор позволяет значительно сэкономить, а также не занимает много места в доме. Но твердотопливный котел имеет свои особенности и определенные правила эксплуатации, которые необходимо соблюдать.

Устройство двухконтурного твердотопливного котла

Все двухконтурные твердотопливные котлы имеют аналогичную конструкцию.Две емкости цилиндрической формы, вставленные друг в друга, внутренняя обеспечивает отопление дома, а внешняя емкость отвечает за подачу горячей воды. Внутри теплообменника котла находится труба, которая нагревает воду для функции отопления, также обеспечивает отвод дымовых газов из топки. Каждый котел комплектуется штапельными трубами , они обеспечивают разводку тепла по системе водоснабжения и отопления. Если рассматривать схему котла, то в нее входят:

  • автоматический регулятор тяги;
  • камера нагрева воздуха;
  • заслонка переключения;
  • телескопическая трубка;
  • полная камера сгорания;
  • воздухораспределитель;
  • зона сжигания и генерации;
  • топливо.

Каждый котел вмещает ок. 30 кг топлива за раз, это обеспечит восемь часов бесперебойной работы без вмешательства человека. Теплоносителем обычно служит вода, так как это безопасное и дешевое сырье. Одним из его недостатков является то, что в холодное время вода замерзнет, ​​если система отопления будет остановлена. Этого допускать нельзя, поэтому в таких случаях используйте антифриз . Если дом отапливается ежедневно, то это не острая необходимость.

Котел может быть изготовлен из чугуна или стали. В первом случае котел более долговечный и обеспечит лучшую теплоотдачу. Но к его недостаткам можно отнести повышенную хрупкость , особенно при сильном нагреве. Это значит, что нужно внимательно следить за уровнем воды во время работы котла. Котел не может автоматически понизить температуру воды, необходимо самостоятельно заполнять систему отопления холодной водой. Котел из чугуна имеет качество сборки более , Этому способствует то, что сборка обычно производится вручную.Для того чтобы почистить такое устройство, необходимо применить ручной труд.

Стальной котел во многом отличается от чугунного. Он более долговечен, но может подвергаться коррозии от контакта с водой. В таком котле, когда температура превысит норму, автоматически откроется термостатический кран, и будет поступать холодная вода нужной мощности. Стальной котел не отличается безупречной сборкой, корпус выполнен методом сварки, и его швы могут повредиться от сильного нагрева.Такое устройство оснащено специальными поворотными клапанами, позволяющими легко его чистить.

Преимущества и недостатки котлов

Двухконтурный твердотопливный котел имеет следующие преимущества:

  • экономичность;
  • надежность;
  • длительный срок службы;
  • низкая стоимость по сравнению с другими котлами отопления;
  • широкий выбор моделей;
  • возможность работы без электричества и газа в помещении;
  • простота и удобство использования;
  • возможность использования в качестве топлива различных материалов: дрова, уголь, пеллеты, торф и др.;
  • доступность топлива и его дешевизна.

Недостатки твердотопливных котлов:

  • необходимость предварительной сушки топлива;
  • организация места хранения топлива;
  • невозможность регулировки температуры горячей воды;
  • периодическая дозаправка котла вручную, это может быть необходимо несколько раз в день;
  • отсутствие автоматического режима работы, такой котел необходимо контролировать.

Котел также имеет особенности установки , лучше всего, чтобы эту работу выполняли специалисты, они точно все сделают по правилам и дадут гарантию.Особенности установки твердотопливного котла:

  1. Не рекомендуется устанавливать котел на деревянный пол, но если этого нельзя избежать, то необходимо сделать хорошую негорючую подставку.
  2. Котел должен находиться на расстоянии не менее 20-25 см от всех посторонних поверхностей.
  3. Соединение всех труб отопления должно быть выполнено максимально качественно и надежно, так как при протечке воды котел может выйти из строя.
  4. Выходной канал должен быть не более одного метра от котла до дымохода.
  5. К такому котлу можно подключить дополнительную емкость — бойлер, он сможет обеспечить стабильное водоснабжение в доме, которое не будет зависеть от давления воды в системе.

Как выбрать двухконтурный твердотопливный котел

Невозможно сделать выбор котла, руководствуясь только примерной ценой и известными фирмами. Для осуществления правильного выбора необходимо учитывать множество факторов. Необходимо заранее определить место котла , понять, какие у него должны быть размеры, возможно, вам понадобится навесной котел, а не напольный.

Далее нужно определиться какие функции он будет выполнять, только отапливать дом или еще и греть воду для ГВС. Необходимо рассчитать, какая мощность должна быть у твердотопливного котла для обогрева всей площади помещения. После всего этого нужно определить диапазон цен котел вместе с ценой на его установку при необходимости.

Со всеми этими данными лучше обратиться к специалисту, он сможет посоветовать лучший вариант в каждом отдельном случае.

Модели твердотопливных котлов

Котел напольный стальной твердотопливный Logano S111−2, Buderus достаточно популярная модель, ее основные характеристики:

  • виды топлива: дрова, уголь и бурый уголь.
  • КПД — 78%;
  • тяга (давление), Па — 12−36;
  • диаметр дымохода — 145 мм;
  • страна происхождения — Германия;
  • мощность — 7-13,5 кВт;
  • масса — 154,9 кг;
  • средняя цена от 35000 руб.

Основными особенностями этого котла являются небольшой размер, соответствующий вес, хорошая мощность и максимальное удобство в эксплуатации. Котел оснащен множеством дополнений, что значительно упрощает его обслуживание. Гарантийный срок составляет 24 месяца.

Пиролизный твердотопливный стальной котел Atmos DC 22S , Основные характеристики:

  • вид топлива: дрова;
  • КПД — 81-88%;
  • тяга, Па — 23;
  • производство — Чехия;
  • мощность — 15−22 кВт;
  • масса — 319 кг;
  • средняя цена от 110 000 руб.

Этот котел выбран из-за небольшого размера , также крепится к стене, что хорошо экономит место. Мощность котла большая, очень прост в эксплуатации, может сжечь крупных дров и деревяшек.

Dakon DOR 12:
  • вид топлива: уголь, дрова;
  • КПД — 24%;
  • страна происхождения — Чехия;
  • мощность — 12 кВт;
  • диаметр дымохода — 145 мм;
  • масса — 158 кг;
  • средняя стоимость от 34000 руб.

Котел оснащен новыми технологиями, что упрощает его ручное обслуживание, а также обеспечивает максимальную эффективность сгорания .

Чтобы выбрать наиболее подходящий котел, нужно руководствоваться этими характеристиками, которые необходимы для конкретного дома. Каждая из моделей имеет свои достоинства и особенности, и недостатки у всех практически идентичны. Они заключаются в ручной подаче топлива и постоянном контроле за работой котла.А при правильном уходе и эксплуатации по всем правилам любой котел будет иметь срок службы свыше 10-15 лет.

За последние несколько лет в нашей стране наметилась тенденция отказа населения от многоквартирных домов в пользу строительства частных коттеджей. Это неудивительно, ведь преимущества частного дома очевидны – здесь практически неограниченные возможности для планировки.

Но чтобы жизнь в коттедже была по-настоящему комфортной, необходимо обеспечить бесперебойное функционирование коммуникационных систем, а именно водоснабжения, газа, электричества и отопления.

И если первые три блага цивилизации могут быть вам предоставлены в черте города ЖЭКом, то централизованное отопление в частных домах не предусмотрено, а потому решать этот вопрос вам придется самостоятельно.

Итак, перед вами стоит вопрос выбора надежного, долговечного, недорогого и легко настраиваемого отопительного оборудования. В этом случае хорошим вариантом станет твердотопливный двухконтурный котел.

Общая информация и особенности использования

Двухконтурные твердотопливные отопительные котлы представляют собой специальные устройства, предназначенные для отопления помещений.В качестве топлива потребляют древесину, уголь, пеллеты (получаемые из древесных отходов или торфа) и др.

Двухконтурные твердотопливные котлы отопления

на сегодняшний день можно считать недорогим и достаточно удобным вариантом горячего водоснабжения и отопления дома (см. также). Такие устройства бывают двух видов: со встроенным бойлером и со встроенным змеевиком.

В котлах этого типа практически невозможно отрегулировать нагрев с такой точностью, чтобы обеспечить стабильную температуру горячей воды в помещении.

Это основной недостаток, которым обладают твердотопливные двухконтурные котлы. длительного горения, а также их одноконтурные варианты в сравнении с дизельными или газовыми аналогами. Однако эта проблема решаема.

Совет!
Для контроля температуры в бойлере необходимо подключить данное оборудование в паре с бойлером бойлера косвенного нагрева.
Бак котла имеет встроенный змеевик, через который проходит горячая котловая вода.
Именно он играет в данном случае роль теплообменника и монтируется таким образом, чтобы обеспечить равномерный нагрев воды.

Поскольку теплообменник характеризуется довольно большой площадью поверхности, нагрев происходит достаточно быстро.

Функциональные отличия одноконтурных и двухконтурных котлов

Одноконтурный котел – это устройство, которое предназначено только для отопления помещений. То есть для нагрева воды в этом случае нужно будет предусмотреть еще что-то. Конструкция такого устройства состоит из теплоносителя и спирали. Теплоносителем может быть вода или специальный антифриз.

Твердотопливные двухконтурные отопительные котлы, в свою очередь, выполняют две функции, используются для отопления помещений и нагрева воды. Такие устройства имеют в своем составе две спирали. Нагреваясь в котле, вода проходит по трубам по всему помещению, возвращается в котел и оттуда поступает в водопровод.

Преимущества и недостатки таких котлов

Как и любое устройство, двухконтурные твердотопливные котлы длительного горения имеют как достоинства, так и недостатки.

Преимущества:

  • Относительно невысокая цена самого оборудования, а также его эксплуатации – один из решающих факторов при выборе.
  • Удобство использования.
  • Возможность использования различных видов твердого топлива (уголь, торф, дрова и др.).
  • Надежность в работе.
  • Экономичность и неприхотливость в эксплуатации.
  • Обслуживание системы своими руками. Инструкция по проведению монтажных работ не отличается сложностью и доступна на нашем сайте.

Недостатки:

  • Топливо должно подаваться вручную в соответствующий отсек.
  • Нет контроля температуры воды.
  • В в обязательном порядке требуется место для хранения твердого топлива.
  • Необходимость просушки топлива непосредственно перед загрузкой в ​​отсек.

Как видите, недостатков у данного оборудования гораздо меньше, чем достоинств. Целесообразность установки твердотопливных котлов в доме остается личным выбором каждого, так как мнения относительно этих устройств разделились и зависят от личных представлений о комфорте каждого человека.

Принцип действия

Принцип работы этого устройства не отличается особой сложностью. Основной контур поддерживает стабильную температуру в трубах отопления. Если температура падает, срабатывает специальный датчик-определитель.

Второй контур поддерживает заданную температуру горячей воды, которая не используется на нужды отопления. Датчик, расположенный внутри накопительного бака для воды, мгновенно реагирует на охлаждение воды.

Получив сигналы от обоих датчиков, твердотопливный котел сжигает топливо, в результате чего выделяется тепло и происходит нагрев воды в контурах. Как было сказано выше, чаще всего к котлам этого типа подключается дополнительная емкость – бойлер, что приводит к экономии топлива и обеспечению стабильности подачи воды, не зависящей от напора воды.

Поэтому задуматься о покупке котла следует при покупке самого котла.

Заключение

В зависимости от того, какое место в вашем доме вы отводите для котла, следует обратить внимание на напольные или настенные устройства (см. также ).При выборе также следует учитывать размеры отапливаемого помещения. Если вам нужен котел только для отопления, а нагрев воды вас не интересует, обратите внимание на одноконтурные устройства, так как они имеют ряд преимуществ перед двухконтурными аналогами.

Подробнее о выборе и особенностях эксплуатации таких устройств вы можете узнать, посмотрев видеоматериалы на нашем сайте. Также содержит рекомендации по установке отопительного оборудования.



Современный твердотопливный двухконтурный котел имеет конструкцию, обеспечивающую быстрый нагрев теплоносителя для системы отопления и воды для горячего водоснабжения. В летнее время года котлы с двумя контурами способны работать исключительно на подогрев горячей воды.

Для удобства в корпус встроен электронагреватель, выполняющий роль резервного источника тепла.

Устройство и принцип работы двухконтурного котла ТТ

Все бытовые двухконтурные твердотопливные котлы отопления имеют аналогичное устройство.Производители меняют принцип работы, модифицируют камеру сгорания, увеличивая объем и конфигурацию, но подогрев теплоносителя осуществляется по той же схеме:
  • Контур отопления состоит из двух пустых емкостей, вставленных одна в другую.
  • По внутренней полости циркулирует теплоноситель системы отопления, а по внешнему баку циркулирует вода для горячего водоснабжения.
  • Контур окружает дымовой канал, через который выводятся продукты сгорания.Температура нагрева достаточна для обеспечения равномерного нагрева теплоносителя и воды.
Современный двухконтурный твердотопливный котел в своей конструкции использует ломаный дымоходный канал, окруженный по всей длине теплоносителем. Нагретый дым не сразу выбрасывается в дымоход, как это происходит в классических котлах, а сначала циркулирует внутри котла, отдавая тепло.

Стандартно в устройство 2-х контурного котла входят следующие узлы:

  1. Регулятор тяги.
  2. Камера предварительного нагрева воздуха.
  3. Заслонка, регулирующая режим работы.
  4. Камера сгорания и камера дожигания (в некоторых моделях).
  5. Распределитель воздуха.
  6. Сетки.
  7. Чугунный или стальной теплообменник.
  8. Транспортер топлива (модели с автоматической загрузкой).

В современных моделях отопительного оборудования основной упор делается на автоматизацию процесса горения и увеличение продолжительности работы на одной закладке топлива. Предусмотрена увеличенная камера сгорания, применены дожигание выхлопных газов и чувствительная автоматика.

Двухконтурный и одноконтурный — в чем разница?

Если объяснить просто, без сложных технических терминов, то разница между одноконтурным и двухконтурным котлом в том, что первые работают исключительно на отопление помещений, вторые дополнительно греют воду для ГВС. Одноконтурный агрегат при необходимости также можно переоборудовать под горячее водоснабжение, подключив бойлер косвенного нагрева, но это потребует дополнительных затрат.

Твердотопливные котлы с 2 контурами имеют встроенный бак с двумя полостями, по которым циркулирует теплоноситель и вода для бытовых нужд.В процессе работы жидкость нагревается и поступает в систему отопления или горячего водоснабжения.

Старые модели двухконтурных твердотопливных котлов отопления не могли работать раздельно на ГВС и системы отопления. В современных конструкциях предусмотрен «летний» режим, позволяющий обеспечить горячее водоснабжение без обогрева здания.

Как нагреть горячую воду летом

Двухконтурные твердотопливные котлы отопления и ГВС последних моделей, способны работать исключительно на нагрев воды в летний период.Обеспечение горячей водой осуществляется следующими способами:

Некоторые потребители, помимо приобретения двухконтурного котла, дополнительно для получения горячей воды в летний период покупают и устанавливают бойлер косвенного нагрева. Преимущество данного решения

в том, что в накопительной емкости жидкость сохраняет свою температуру в течение нескольких дней. Поэтому нет необходимости топить одно- или двухконтурные котлы отопления на твердом топливе каждый раз, когда вам понадобится горячая вода. Одной растопки достаточно, чтобы обеспечить потребность в горячей воде на несколько дней.

Как выбрать твердотопливный котел с двумя контурами

Несмотря на широкий ассортимент продукции, выбрать твердотопливный котел с водогрейным контуром самостоятельно не так сложно, как может показаться на первый взгляд. Достаточно рассмотреть несколько важных особенностей, связанных с устройством и принципом действия:
  • Тип теплообменника — потребителю предлагается стальной и чугунный котел. Первый вариант дешевле, примерно в 2-3 раза дешевле, имеет меньший вес и устойчив к перепадам температур на подаче и обратке теплоносителя.
    Недостатком является относительно небольшой срок службы, порядка 10-15 лет. Минимальный срок эксплуатации чугунного котла – 35 лет. Чугунные модели отличаются лучшими тепловыми характеристиками по сравнению со стальными аналогами.
  • Наличие встроенного ТЭНа — ТЭН выполняет функцию резервного источника тепла. После выгорания топлива охлаждающая жидкость постепенно остывает. На обратке установлен датчик температуры, который фиксирует изменения и подключается к нагревательному элементу.
    После остывания теплоносителя ниже заданных параметров автоматически включается электронагреватель, поддерживающий необходимую температуру жидкости. После повторного нагрева котла нагревательный элемент автоматически выключится.
Кроме тех технических параметров, при выборе котла делают расчет мощности, подбирают модель по производителю и стоимости.

Рассчитываем необходимую мощность

Расчет классических одноконтурных котлов ведется по формуле 1 кВт = 10 м².Расчеты помогают найти примерное значение мощности и подходят для помещений с высотой потолков не более 2,7 м. Твердотопливный котел с отдельным контуром ГВС, рассчитанный с учетом затрат на подогрев воды.

Для здания отапливаемой площадью 100 м² расчет ведется следующим образом:

  • Исключительно для отопления необходим котел мощностью 10 кВт.
  • Для приготовления горячей воды необходима дополнительная мощность, равная 30-40% мощности отопительного котла.
  • На здание площадью 100 м² потребуется двухконтурный котел мощностью 13-14 кВт. Округление в параметрах производится в большую сторону. Если у выбранного производителя нет котлов на 14 кВт, приобретите стандартное оборудование на 15 кВт.
  • Встроенный нагревательный элемент не используется в качестве основного источника тепла и предназначен только для периодического использования.

Точные расчеты с учетом возможных теплопотерь выполняются с помощью специальных калькуляторов.

Марки двухконтурных твердотопливных котлов

Двухконтурные котлы производятся несколькими производителями.Особой популярностью у отечественного покупателя пользуются несколько моделей российской, украинской и европейской техники. Среди них:
  • Conord KS-TV – модель, предлагаемая производителем в диапазоне мощностей от 16 до 50 кВт. В конструкции предусмотрена теплоизоляция корпуса толщиной 40 мм. Даже при интенсивном использовании поверхность котла остается холодной. КПД сжигания твердого топлива составляет 90%. Можно перевести на газ.
  • Каракан ТПЭВ — универсальная модель, предназначенная для работы на любом виде твердого топлива.В конструкции предусмотрена открытая камера сгорания, встроенный нагревательный элемент. Мощность 10 и 15 кВт. Котел полностью энергонезависимый с ручной загрузкой топлива.
  • Mimax KSTGV — котел, работающий на твердом топливе и газе. Оснащен автоматикой. Модель стандартно изготавливается со стальной камерой сгорания. Производительность от 16 до 40 кВт. КПД 89%.
  • Гефест КСТГВ — котлы по желанию заказчика комплектуются контуром ГВС или встроенным бойлером.Возможность перевода на природный или сжиженный газ. Доступные значения мощности: 12,5; 20; 25 и 40 кВт.
  • CTC Trio — полностью автоматизированные универсальные котлы, предназначенные для работы на газе, электричестве и твердом топливе. Производитель Enertech Group, Швеция. Продукция концерна входит в сотню самого популярного отопительного оборудования, производимого в странах ЕС. Интенсивность подачи горячей воды составляет 730 л/час, КПД устройства – 96%. В конструкцию входит блок ТЭНов, 3 шт, по 4 кВт.
  • Теплоприбор КС-Т — белорусская модель твердотопливного котла с двумя водяными контурами, в народе называемая «Березка». Топочная камера рассчитана на любой вид твердого топлива, брикетов и древесных отходов. Регулировка осуществляется вручную.
  • КАЗ Корди АОТВ — производитель выпускает линейку бытовых твердотопливных агрегатов типоразмеров по производительности от 10 до 100 кВт. Модели оснащены автоматическим регулятором тяги, насосным оборудованием и дутьевыми вентиляторами.
  • Буран — универсальный котел, использующий принцип верхнего горения и оснащенный вертикальной камерой сгорания. Его дизайн напоминает латвийскую Стропуву. Мощность от 12 до 40 кВт. Котел работает 30 часов на одной закладке топлива.
  • Атем Житомир — имеет классический дизайн. Энергонезависимый. Основным преимуществом является возможность установки в систему отопления с давлением до 6 бар. Наличие или подключение ТЭНа не предусмотрено.

При выборе подходящей модели учитывайте реальные отзывы покупателей, которые какое-то время пользуются котлом отечественного или зарубежного производителя.

Стоимость котлов тт с 2 контурами

На двухконтурные твердотопливные котлы отопления и горячего водоснабжения нет жесткого лимита стоимости. На цену влияет курс рубля, марка производителя, используемый тип горения и автоматизация работы. Стоимость увеличивается при наличии встроенного накопительного бойлера, чугунного теплообменника и т.д.

Котел Конорд КС-ТВ мощностью 30 кВт будет стоить 30 тысяч рублей, примерно в такую ​​же стоимость будет стоить модель Каракан. CTC Trio, оснащенный последними разработками и работающий практически на любом виде твердого топлива и газа, будет стоить ориентировочно 450-500 тысяч рублей. Высокая цена обусловлена ​​экономичностью, рекордным КПД 96%, несколькими камерами сгорания и практически полной автоматизацией процесса горения.

Преимущества и недостатки двухконтурного котла ТТ

Основным общим недостатком двухконтурных твердотопливных котлов является зависимость работы оборудования от человека.В последнее время появилось много полностью автономных станций с механизированной подачей топлива. Но бюджетные модели все же зависят от человека.

До недавнего времени еще одним недостатком, с которым часто сталкивались владельцы котлов, был частый перегрев теплоносителя. Современные модели подключены к группе безопасности, которая предотвращает аварийную ситуацию и при закипании воды сбрасывает давление в системе. Дополнительно устанавливаются вентили, подмешивающие холодную воду к теплоносителю и постоянно выравнивающие температуру его нагрева.

В качестве достоинств выделяют простоту установки, надежность и отсутствие необходимости регистрации. Для правильного подключения двухконтурного котла ТТ достаточно соблюдать рекомендации производителя и требования ППБ и СП. К каждой модели прилагается схема подключения, учитывающая различные нюансы и особенности комплектации.

Современные котлы работают до нескольких суток от одной загрузки топлива. Механизированные станции с автоматической подачей топлива, способные работать без остановки в течение всего отопительного сезона, обеспечивая теплом и горячей водой.

Универсальные модели, помимо твердого топлива, используют природный и сжиженный газ, а также электричество. Все эти моменты объясняют, почему котлы с двумя контурами пользуются спросом у бытовых потребителей.

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
