теплоотражающее «третье стекло» для окон и теплоизоляционная пленка для батарей, для пола и для стен

Теплоудерживающая пленка – не основной, скорее, дополнительный способ снизить теплопотерю помещений и салона автомобиля в зимнее время. Удельная теплопотеря снижается примерно на 15–20%. В этой статье рассмотрим особенности и применение теплосберегающей пленки.

Что это такое?

Теплосберегающая пленка отражает тепло обратно в дом или здание. Она отсекает излучение в тепловом (инфракрасном) диапазоне, пропуская видимый свет. Значительная часть тепла не теряется в пространстве за пределами замкнутого пространства, а возвращается в комнату или салон машины. Технология изготовления теплоотражающей пленки основана на сочетании слоя металла (или напыления из него), хорошо проводящего тепло, и слоя с низкой теплопроводностью. Первый равномерно перераспределяет полученное тепло, второй – не дает ему рассеиваться дальше, за пределы отграниченной зоны.

Идеальным теплоизолирующим «пирогом» является внутренняя стенка термоса, граничащая с вакуумом, а не с пленочно-пористой структурой.

Обзор видов

Архитектурная теплопленка прозрачна, ее применяют на стеклах окон зданий, строений и автомобилей. Обычная не обладает прозрачностью, ее ставят под натяжной потолок, стеновые панели, ламинат и паркет, прячут под обшивку (обивку) салона авто. И та, и другая отграничивает хозяев и/или работников летом от жары снаружи, а зимой – сохраняет большую часть тепла. В обоих случаях затраты на кондиционирование и отопление заметно снижаются.

Обычная (потолочная и стеновая, подпольная) теплоизоляционная пленка изготавливается на основе следующих материалов:

  • вспененный полиэтилен;
  • волокнистый полипропилен;
  • лавсановое волокно или ткань.

По способу нанесения теплоотражателя пленка делится на следующие разновидности:

  • фольгированный слой;
  • полученный с помощью напыления композитный слой.

Фольга в сырых помещениях подвержена ускоренному разрушению. Из-за этого фольгированный пенофол или волокно не используют в банях и саунах, ванных, туалетах и на кухне. Напыление защищено тонким, микроскопическим слоем пластика, пылинки металла (алюминия) не портятся. Разогретое напыление немного вплавляется в полимерную основу еще на стадии производства. Это более высокая, чем фольгирование, технология, за соблюдением которой на заводах обеспечивается тщательный контроль.

Теплопленка для стен и пола – стенофон – похожа на обычный пенофол. Она имеет пористую или пузырчатую структуру. Она кладется под декоративное покрытие, отчего избежать нагрева стеновой панели изнутри помещения не удастся, но это не так важно, как реальный уход избытка тепла сквозь стену наружу.

Самоклеящаяся

Этот подвид похож на пленку, используемую для экрана смартфона или планшета. Для четкого наклеивания, без пузырьков воздуха под соринками и ворсинками, в комнате производят генеральную уборку и выносят все «пылящие» вещи и предметы. Для защиты клейкой стороны от пыли и влаги при транспортировке на нее заводом-изготовителем наложен защитный слой. Производство «самоклейки» – технология, требующая сверхчистых заводских условий; такая же чистота обеспечивается на объекте у потребителя.

Самому наклеить эту пленку сложно – один перекос, и морщины убрать сложно, так как снятие и повторное наклеивание все того же отрезка пленки резко отразится на прозрачности и приглядности окна, стекла.

Эту пленку клеят, начиная с любого из углов, постепенно оттягивая защитный слой. Тонировка машины требует не меньшей аккуратности, чем наклеивание пленки на окна дома или здания.

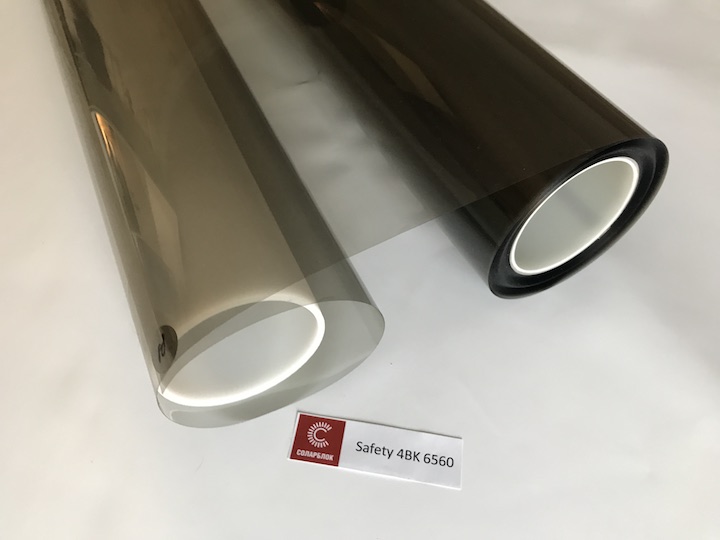

Пленка «Третье стекло», используемая для однокамерных стеклопакетов, поставляется с двусторонним скотчем такой же прозрачности.

Термоусадочная

Термоусадочный вариант – пленка для рамы окна. Она закрепляется на двусторонний скотч. Под ней образуется воздушный зазор, мешающий теплу быстро покидать помещение. Изначально приклеенная теплозащитная пленка напоминает смятый полиэтилен.

Чтобы ее расправить, направьте на нее горячий воздух из фена – теперь натянутый материал выглядит опрятно.

Под мыльный раствор

Такое покрытие похоже на тонированное стекло, отличается долговечностью. Второе достоинство – легкость нанесения. В качестве притягивающего слоя подходит любое мыло без аромадобавок.

Критерии выбора

Для оконных стекол подойдет лишь прозрачная пленка. Она защитит от избытка ультрафиолета и задержит до 30% инфракрасного излучения, но видимый свет проникает в комнату практически полностью. Есть затемненные и даже зеркальные варианты, задерживающие часть видимого света – подобно автотонировке. Днем хозяева будут защищены от посторонних глаз извне. За такую скрытность хозяин жилья расплачивается невозможностью что-либо выращивать – растениям нужен солнечный свет. Для рамы подходит практически любая пленка, не оставляющая морщин после монтажа. Декоративная – изменит цвет рамы с белого на любой из тех, что имелись на момент покупки в ассортименте строймаркета. Не экономьте на качестве: дешевые пленки быстро выцветают и растрескиваются от ультрафиолета и излишков тепла.

Не используйте для стекла пленки, имеющие заводской дефект – отчетливые вкрапления металла, заметные невооруженным глазом. Пленка, пролежавшая несколько лет, может значительно потерять клеящую способность. Она должна удерживать осколки случайно разбитого стекла – это уменьшает травматичность людей и затрудняет ворам доступ в запертое помещение. Это же относится и к тонировке машин – при аварии водителя не засыплет битым стеклом. Для батарей, особенно расположенных в нише наружной стены здания, используется не столько тонкая пленка, сколько обычный фольгированный пенофол. Он выдерживает нагревание до +120 градусов – батарея редко выдает даже +90. Пленка прослужит минимум несколько лет постоянной тепловой нагрузки.

Правила монтажа

Теплоотражающая пленка не используется возле банной печи и нагретой каменки. Дешевая пленка поддерживает горение – она пожароопасная. Нельзя использовать пленку без снятия защищающего клейкую сторону слоя, приклеивать этот слой с помощью клея или скотча, пытаясь сэкономить на самой пленке. Снимаемый слой защищает сторону с клеящим составом, но сам по себе мутнеет от множества «штриховых» царапин, видимость сквозь такое стекло уменьшается до почти матового состояния.

Перед наклеиванием поверхность стекла или рамы тщательно очищается и моется. Наклеивать пленку всех видов, не использующих мыльный раствор, на сырую, не высушенную тщательно поверхность нельзя – образуются пузырьки, убрать которые без потери качества нового покрытия крайне сложно.

После снятия защитного слоя пленка тут же должна быть наклеена: пылинки и соринки необратимо испортят ее, если она несколько часов полежит в защищенном месте. Некоторые клеящиеся составы за это время попросту высохнут, и пленка станет негодной для качественного монтажа.

В следующем видео вас ждет монтаж теплосберегающей пленки на окно.

Отражатели для батарей отопления — Система отопления

Система обогрева включает, крепежи, трубы терморегуляторы, бак для расширения, развоздушки, батареи, коллекторы, систему соединения котел, увеличивающие давление насосы. На этой странице мы постараемся найти и выбрать для нужной дачи определенные компоненты монтажа. Монтаж обогревания дачи имеет разные элементы. Все элементы монтажа весьма важны. Посему выбор частей конструкции нужно делать технически правильно.

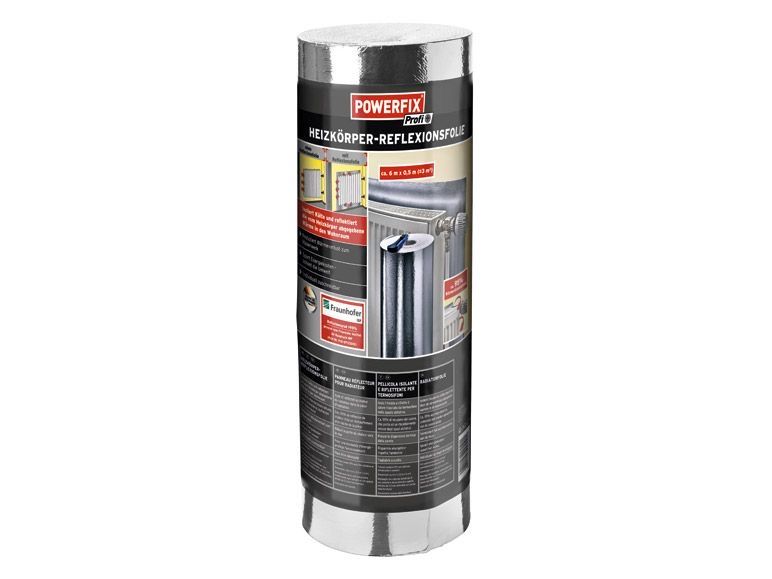

Отражатели для батарей отопления

Отражатели батарей — это энергосберегающая технология, доступная любому жителю городской квартиры. Уже сейчас такие блестящие отражатели батарей можно увидеть в Киевских больницах, школах и детских садах. Они возвращают в квартиры тепло от батарей, которое бесполезно уходит в ближайшую к ним стену. Установленная под батарею фольга действует как термос — от таких поверхностей тепло отражается подобно солнечным лучам от зеркала.

Материал российского производства называется «Пенофол», украинского — «Алюфом», есть также масса импортных отражателей. Основа материала — алюминиевая фольга, которая прикреплена к вспененному мягкому материалу толщиной от 2 до 10мм.

Зав. отделом строительной физики и ресурсосбережения НИИ строительных конструкций Геннадий Фаренюк рассказал, как лучше выбрать отражатель:

— Благодаря «Пенофолу» или «Алюфому» удается сэкономить около 5% комнатного тепла (примерно 1 «лишний» градус). Поверьте, это немало! В 93-м году я получил патент именно на идею сохранения тепла в квартирах с помощью этого фольгированного материала, а сейчас он установлен в нескольких сотнях школ в рамках программы энергосбережения.

Готовых отражателей в магазинах не продают, однако их легко сделать самостоятельно — нужно купить на рынке или в магазине специальный материал и вырезать подходящие по размерам куски.

— Это обязательно должна быть металлическая фольга, — посоветовал физик, — она лучше отражает тепло. Гораздо хуже работает алюминиевое напыление на лавсановую основу. Проверить, фольга это или нет, очень просто — нужно поджечь край материала зажигалкой. Если он не расплавится — значит, фольга.

Размер теплоотражателя должен быть чуть больше размеров батареи. Его обязательно нужно приклеить по всей поверхности к стене под батареей — иначе будет действовать хуже. Кроме того, ребра батареи не должны соприкасаться с фольгой. Материал эффективно отражает тепло только тогда, когда между батареей и фольгой есть воздушный зазор около 30 мм.

Цена теплоотражателя зависит от толщины. Продается материал на строительных рынках и в супермаркетах.

Удаление и предупреждение образования воздушных пробок в системе отопления.

Одной из основных причин ухудшения отопления, а порой и его отсутствия, является образование воздушных пробок в системе отопления зданий. Это вызывает негодование потребителей в адрес теплоснабжающих организаций, порой безосновательное, т. к. на тот момент источник тепловой энергии — котельная, работает в нормальном режиме.

Первая причина в том, что сама по себе вода содержит растворенный воздух. Если происходит нагревание воды, то воздух начинает выделяться в виде пузырьков, которые поднимаются в самые верхние участки трубопроводов. Именно там, скапливаясь, они и создают воздушные пробки.

Вторая причина — при понижении или изменении давления в системе отопления, происходит частичное ее опорожнение, и все образовавшиеся пустоты представляют собой воздушные пробки.

Третья причина — утечки из трубопроводов также способствуют «завоздушиванию» системы в целом.

Четвертая причина — ремонт системы трубопроводов и последующая сборка. Здесь избежать вероятности «завоздушивания» никак не удастся.

Практика показывает, что воздух собирается чаще всего в отопительных приборах, установленных на верхних этажах.

В таких случаях в верхних точках системы отопления производят удаление воздуха через специальные устройства — краны Маевского.

Кран Маевского

При поиске места образования воздушной пробки простукивают легким молотком трубы и отопительные приборы. В местах расположения воздушных пробок звук становится более сильным и звонким.

Воздушные пробки могут образоваться в местах перегибов трубопроводов. Поэтому при монтаже системы необходимо соблюдать величину и направление уклонов разводящих трубопроводов.

Воздушные пробки ликвидируют путем открывания воздухоспускных кранов до тех пор пока весь воздух не будет удален из системы. Такой способ удаления воздуха повторяют несколько раз, особенно на загрязненных системах.

В новости использованы материалы журнала „Міське господарство України”

Источник: http://esco-ecosys.narod.ru/2009_3/art121.htm

Отражатели для батарей отопления

Статьи по теме:

Любой отопительный прибор, как правило, монтируют на наружную стену помещения, под окном. И именно тот участок обогревается интенсивнее других, его температура может доходить до 40°С. Исходя из этого, можно сделать вывод, что радиатор производит расход тепла на прогрев наружной стены здания (бетонных плит или кирпичей) вместо того чтобы нагреть воздух внутри помещения. При таком монтаже теплопотери увеличиваются.

Когда радиатор смонтирован в нише, тогда батарея затрачивает еще большую часть своей мощности на обогрев, поскольку ниша тоньше, чем стена и меньше защищает от холода.

Для значительного уменьшения теплопотери необходимо применить теплоотражающий экран за батареей, который изолирует зону стены расположенную за обогревательным прибором центрального или автономного отопления.

Рассмотрим, какие материалы применяются для таких экранов:

  • Фольга;
  • Пенофол;
  • Порилекс с фольгой.

Это важно! Главное чтобы материал, из которого сделан отражающий экран, имел низкий коэффициент теплопроводности, приблизительно 0,05 Вт/м*°С.

Если для этих целей применить только фольгу, тогда следует учесть, что этот металл нагревается и если у него будет контакт со стеной, тогда все тепло перейдет к ней. А чтобы этого не происходило необходимо между ними (фольга и стена) сделать прослойку, которая должна быть толще фольги и иметь низкую теплопроводность.

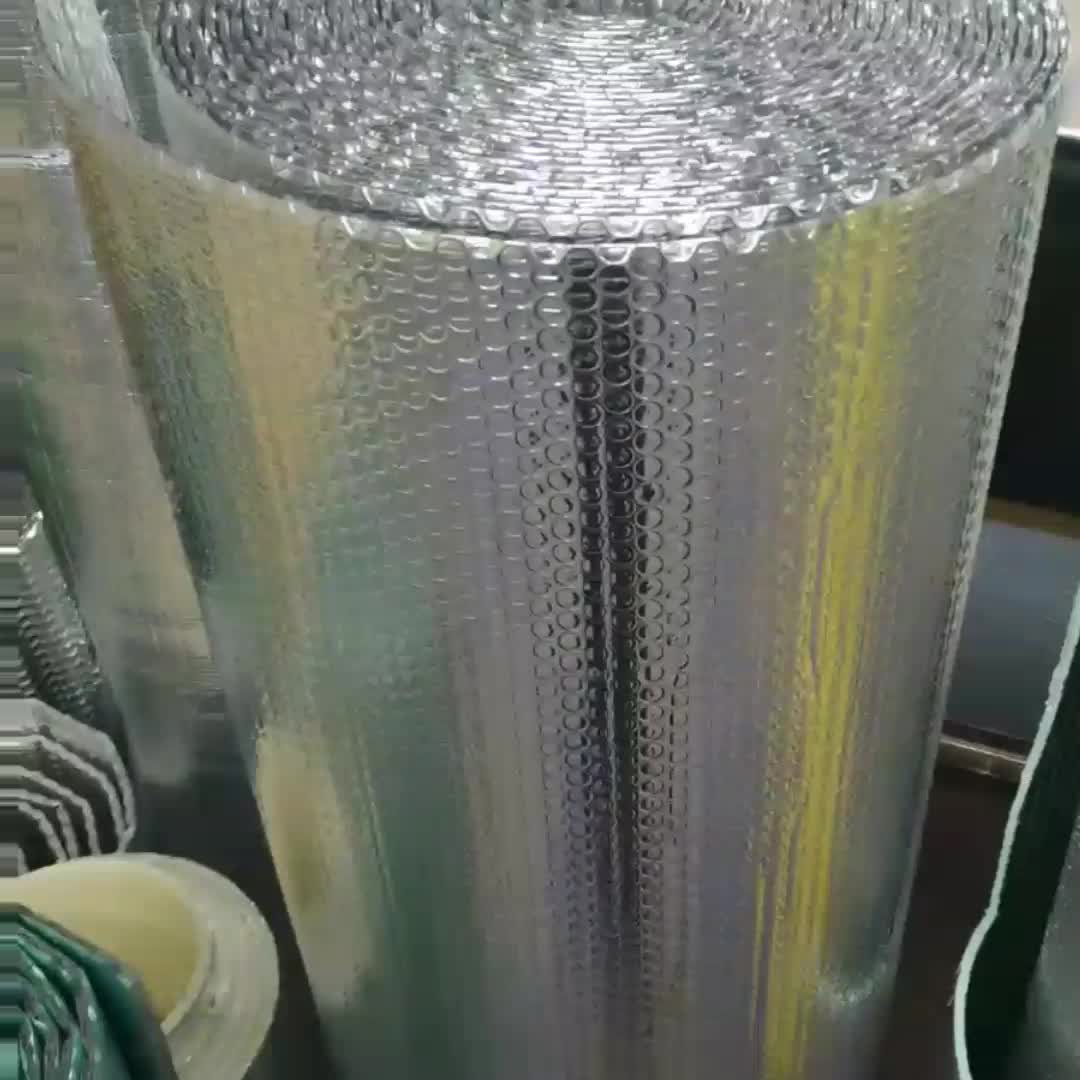

Для этого применяют пенофол, который представляет собой вспененную основу или порилекс с фольгой. Причем толщина экрана должна быть 3 — 5 мм.

Также отражатель тепла за батареей можно изготовить из рулонного пенопласта. Это трех миллиметровый материал, который создан специально для перенаправления тепла внутрь помещения.

Самым распространенным и дешевым материалом для изоляции, считается вспененный полиэтилен. 4 мм этого материала заменяет 10 см слой минеральной ваты. Полиэтилен изолирующим слоем крепится к  стенке, а стороной с фольгой к отопительной батарее.

90 % тепла отражается от фольги, а слой теплоизоляции затрудняет потерю тепла. Для достижения наибольшего эффекта и сохранения тепла можно применить двустороннее фольгирование, то есть изолирующий материал будет средним звеном, а наружные стороны материала изготовлены из фольги, но это лишнее.

Крепят такой материал клеем, но будет лучше, если под таким экраном будет слой воздуха, который заменит теплоизолятор. Для этого применяют решетку, на которую крепят лист экрана, а толщина рекомендуемого слоя 10 мм.

На сегодняшний день многие фирмы и компании выпускают отражатели для батарей отопления, которые предназначены для отсвета различной энергии, в данном случае тепловой.

Рассмотрим изделия «Изоспан», которые изготовлены из материалов пригодных для экранов батарей отопления.

Например:

  • Изоспан FD — полипропиленовое тканое полотно, которое дублировано металлизированной полипропиленовой пленкой;
  • Изоспан FS — нетканое полипропиленовое полотно, также дублируется металлизированной пленкой из полипропилена;
  • Изоспан FX — вспененный полиэтилен с одной стороны дублирован металлизированной лавсановой пленкой, имеет толщину 2 — 5 мм.

Данные экраны применяются, чтобы повысить эффективность отопительных приборов, таких как радиаторы, рефлекторы, батареи, конвекторы и другие.

Их располагают за батареей, то есть с той стороны, откуда хотят перенаправить тепловую энергию внутрь помещения. При монтаже металлизированная сторона соприкасается с батареей отопления и отражает тепловую энергию в сторону комнаты, этим увеличивается КПД нагревателя.

Обычно любой отопительный прибор монтируют под окнами, компенсируя распространенный воздух, идущий от наружных стен, а это приводит к тому, что радиатор обогревает не только комнату, но и охлажденную стену. Поэтому на обогрев внешних стен уходит больше тепла, чем на прогрев помещения, а, применив отражатели тепла за батареей отопления можно снизить потерю тепла.

Кроме этой функции металлизированный отражающий экран предохраняет наружные стены и утеплители от проникновения водяных паров. Если стены насыщены влагой, то они теряют теплоизолирующие качества.

Самым эффективным считается теплоотражающий экран, выполненный на основе вспененного полиэтилена (Изоспан FX).

Для того чтобы отражающий экран был смонтирован правильно, его укладывают за радиатор и при этом соблюдают 4 — 5 см расстояние между поверхностью материала и отопительным прибором.

В том случае если зазор сделать меньше, тогда не будет обеспечиваться необходимая конвекция воздуха. А если экран расположить на большем расстоянии от поверхности батареи, тогда коэффициент отражения резко снизится.

Все стыки отражающего экрана проклеивают металлизированной клейкой лентой Изоспан FL или FL Termo.

Не забывайте, что только отражающий экран не даст возможность достигнуть экономии и качественного отопления, так как теплоизоляция — это комплексная мера, которая включает несколько этапов:

  1. Утепление наружных стен;
  2. Полов и перекрытий;
  3. Качественный подбор материалов для стены;
  4. Монтаж окон с теплоизоляцией;
  5. Обустройство качественной тепловой и паровой изоляции.

Кроме Изоспана есть и другие материалы пригодные для увеличения КПД отопительного прибора, например: российский — Пенофол и украинский — Алюфом.

Основу данных теплоотражателей составляет алюминиевая фольга, прикрепленная к мягкому материалу (вспененный), имеющему толщину от 2 мм до 1 см.

Если сделать предпочтение Пенофолу или Алюфому, тогда можно сэкономить 5 %  тепла, а это примерно 1°C. Причем следует иметь в виду, что готовый экран не продается и поэтому его необходимо смонтировать самостоятельно.

Покупают в магазине специальный материал (металлическая фольга) и вырезают из него куски нужного размера.

Если приобрести материал с лавсановой основой, на которую произведено напыление алюминием, тогда такой отражающий экран будет работать хуже.

А чтобы проверить, материал для экрана изготовлен из фольги или нет, его необходимо просто поджечь зажигалкой, в том случае если он не расплавиться, значит, это действительно фольга.

Теплоотражающий экран по размеру должен быть больше отопительного прибора. Его приклеивают к стене по всей поверхности за батареей. Также следует учесть, что ребра радиатора не должны касаться фольги.

Приобрести металлизированный отражатель можно в сантехнических магазинах, а его цена полностью зависит от толщины.

(голосов: 7. среднее: 4,14 из 5)

Источник: http://santehkrug.ru/kak-pravilno-montirovat-teplootrazhayushhij-ekran-za-batareej.html

Так же интересуются
16 марта 2022 года

Энергоэффективные советы

Полезные советы по энергоэффективному потреблению тепла и горячей воды в быту



Не задвигайте батареи посторонними предметами — шторами, мебелью, декоративными экранами — это мешает распространению теплого воздуха по комнате и снижает теплоотдачу радиаторов на 20%;



Установите за батареями теплоотражающие экраны из пенофола или простой фольги. Кроме того, батарея, выкрашенная в темный цвет, отдает на 5–10% больше тепла, чем светлая. Только следует учесть, что слой краски не должен быть толстым, так как это может плохо повлиять на теплоотдачу.



Утеплите деревянные окна специальным уплотнителем или поменяйте на их на пластиковые стеклопакеты. Не секрет, что до 50% потерь тепла происходит через окна. Поэтому утепление окон может повлиять на повышение температуры в помещении на 4–5 градусов и позволит отказаться от использования электрообогревателя.



Установите на окна теплоотражающую пленку — оптический прозрачный материал со специальным многослойным покрытием, который устанавливается на внутреннюю поверхность наружной оконной рамы. Пленка пропускает 80% видимого света, а внутри квартиры отражает около 90% теплового излучения, что позволят сохранить тепло зимой и прохладу летом.



Повесьте на окна толстые шторы — они помогут предотвратить утечку тепла.



Используйте «короткие» проветривания. Постоянно открытая форточка в большей степени остужает, а не проветривает помещение. Если открывать окно на короткое время, воздух в помещении успеет смениться, но при этом не «выстудит» — поверхности в комнате останутся теплыми.



Утеплите стены. Если вы делаете ремонт — поместите под обои тонкий слой пенополистирола или пенофола. Можно воспользоваться для утепления стен термокраской, которая также будет способствовать сохранению тепла в помещении.



Утеплите пол. Известно, что 10% теплопотерь в жилых домах — это тепло, уходящее через подвал. Поэтому не дайте теплу уйти через пол, утеплите его.



Утеплите лоджию и балкон. Особенно тщательно стоит утеплить балконную дверь.



Утеплите входную дверь. Проверьте герметичность стыков между дверной коробкой и стеной и, в случае необходимости, воспользуйтесь монтажной пеной. Положительно повлияет на сохранение тепла установка второй входной двери. Она позволяет создать теплоизолирующий тамбур. Кроме того, следует проследить как плотно закрываются в подъезде общая входная дверь и окна. Если в подъезде холодно вы вправе обратиться в свою управляющую компанию с просьбой их утеплить.



Посадите деревья вокруг дома. Если вы живете в загородном доме, то существенно сэкономить теплопотребление поможет живая изгородь из деревьев, которая послужит препятствием для холодного ветра.



Установите счетчики на горячую воду. Если в доме нет ни общедомового, ни индивидуальных счетчиков, при расчете воды для жильцов действует уравнительный принцип: все жильцы платят одинаково согласно действующим тарифам. При установке приборов учета и рациональном использовании горячей воды Вы сможете реально сэкономить и будете точно знать, сколько и за что именно вы платите.
