Проверка диода — биполярного транзистора и диодного моста


Проверка диода осуществляется мультиметром с фунцией прозвонки полупроводников «Diode». Подключаем плюсовой вывод мультиметра к аноду, а минусовый к катоду — при исправном диоде на дисплее прибора отобразится величина падения напряжения. Чаще всего показания мультиметра будут находится в диапазоне 0.200-0.700. После такой проверки меняем полярность подключения выводов диода и повторяем считывание показаний. Значение падения напряжения должно быть больше верхнего предела измерения мультиметра, т. е. близким к бесконечности. При неисправном «пробитом» диоде значение на дисплее будет 0.00 в обоих случаях.



Состояние транзистора, как правило, проверяют при помощи мультиметра, включенного по схеме омметра, или с помощью специального тестера с индикацией усиления транзистора(коэффициент передачи по току). В первом случае прежде всего необходимо определить расположение выводов и тип транзистора. Если они неизвестны, нужно сравнить транзистор с другими моделями, описанными в многочисленных специализированных изданиях и справочниках. В наиболее трудных случаях приходится действовать на ощупь (при этом нет никакого риска повредить прибор), пока не обнаружится подходящая конфигурация. Если определить ничего не удалось, скорее всего, транзистор неисправен.

Сначала необходимо сопоставить цвета измерительных щупов с полярностью напряжения на гнездах мультиметра. Если проверяют транзистор n-p-n типа, то положительный щуп подключают к базе и тестируют оба перехода: база-коллектор (В-С) и база-эмиттер (В-Е), которые должны пропускать ток (индикация в диапазоне между 0.600 и 0.800).


Аналогичная операция, на этот раз с отрицательным щупом, дает индикацию бесконечного сопротивления (переход не пропускает ток). С транзистором p-n-p типа производят те же действия, но тут они должны привести к противоположным результатам. Остается проверить переход коллектор-эмиттер, который не должен пропускать ток. Следует иметь в виду, что транзисторы Дарлингтона иногда имеют защитный диод. Переход, замкнутый накоротко, дает на индикаторе показание 0. 00. Транзистор, не отпаянный от схемы, может выдать ошибочные показания из-за соединенных с ним компонентов. Если есть сомнения, лучше отпаять его полностью. Такую процедуру тестирования можно использовать для всех компонентов с полупроводниковыми переходами, например для диодов, светодиодов или оптопар (с обеих сторон).
Наконец, есть четырехэлектродные транзисторы, обычно имеющие два вывода базы. В этом случае применяется такая же процедура тестирования.






Диодный мост иногда нелегко протестировать из-за соединения с вторичной обмоткой трансформатора. В таком случае его необходимо предварительно демонтировать. При проверке диодных мостов надо присоединить один из измерительных щупов к отрицательному или положительному выходу моста и протестировать подключенные к этому выводу диоды.


Для проведения полной проверки необходимо выполнить восемь тестов. При этом полезно иметь под рукой эквивалентную схему, которая отражает внутреннее строение диодного моста.


Примеры работ
Услуги
Контакты

Время выполнения запроса: 0,00543212890625 секунд.

Панелька диодов

Панелька диодов

Панелька диодов

Пропускает ток в одном направлении, выполняет роль развязки цепей. Например ток одной батареи не перетекает на другую несмотря на разность напряжений. Или включив один аппарат на самоподхват диод исключает попадание напряжения в управляющую цепь.

диод — КД202Р — 5А 600В
Сопр. — МЛТ-1-160кОм

Конструктивно диод состоит из панельки содержащей 3 диода КД202Р (5А 600В) и трёх резисторов выравнивающих обратное напряжение (160кОм). При отключении реле возникает самоиндукция, чтобы не испортить диод обратно допустимым напряжением они соединены последовательно и обратно-допустимое напряжение панельки диодов увеличивается втрое. Чтобы прилагаемое к диодам обратное напряжение распределилось равномерно используется 3 резистора, по одному на каждый диод. В том числе суммарное обратное напряжение на концах диодов гасится резисторами и не даёт превысить номинал для каждого диода.

Конструктивно на диодах под панелью 6, 7 ток проходит от нижнего контакта к верхнему, но не наоборот.

Неисправности:

  • Один из диодов разорван, вся панелька не пропускает ток ни в каком направлении. Проверяется каждый диод отдельно и заменяется неисправный(ые).
  • Один или два из диодов замкнут, остальные работают, но диод кандидат на окончательный пробой. Падение напряжение на такой панельке уменьшено на треть или две третьих..

Прозвонка диодов
Если нет специального прибора, наиболее удобный вариант — омметр с батарейкой на 4,5 В (китайский с батарейкой на 1,5 В не достаточен для открытия диодов, для кремниевых 0,5-0,7 итого для панельки только для открытия p-n-переходов необходимо 1,5-2,1 В). Звонить достаточно в одном направлении, при котором проходит ток, и этого достаточно, так как обрыв покажет бесконечность, а замкнутый или пробитый частично — уменьшенное показание. Единожды замерить 1, 2 и 3 диода, чтобы для себя заметить эти три варианта показаний на омметре для диодов.
Диоды под панелью 6, 7 звонить можно не отцепляя провода (на ТР3 при подключенном освещении), только один (или 2?) из всех шунтирован, это показание тоже можно запомнить.

Чтобы прозвонить цифровым мультиметром, нужно звонить каждый диод панельки отдельно. Для редкого случая на ПТО вполне приемлемо.

При прозвонке без отключения ножей батареи и аварийного ножа омметр может оказаться под напряжением 50 В, поэтому прозвонить можно переноской с лампой. Лампа соединяется к «земле», перемычка к «+50В». Сначала лампой проверяется, что на контактах нет питания (обычно на нижнем), иначе придётся отцепить провод, далее к нижнему контакту панельки диодов подключить перемычкой плюс (+), а к верхнему лампу (прохождение тока, лампа горит), потом наоборот (не прохождение тока, лампа не горит. Не используйте землю (масса, корпус, минус) для перемычки, так как при соединении земли с общим суммарной сигнализации могут погореть сразу десяток диодов, и так как все диоды используются в плюсовой цепи, то есть плюс подключен непосредственно, а минус только через реле.

Я хотел сделать преобразователь работающий от 50 В, преобразуя напряжение в переменное, а два светодиода сразу показывают разрыв или кз, но это дорого, и есть вероятность сжечь прибор, отсутствие чувствительности частичному замыканию одного диода. В итоге оптимальный вариант лампой на ПТО при поиске на локомотивах в обороте (по замечаниям) и омметром с батарейкой 4,5В на ТР-3.

Быстро восстановить диод на электровозе
Для некоторых диодов обратное напряжение бывает не так велико и не так длительно воздействует или обрыв в диоде не так критичен (509). Тогда на панельке можно обойти неисправный диод. Для этого обломить его верхний вывод и поджать его под основание диода. Либо можно клемму под диодом посадить на следующий диод или на вывод для V3.

Селеновый диод

На старых сериях на панели 3 используются селеновые диоды.
Тип: 40ГД-6Я, где 40 — размер пластин (40х40 мм), 6 — число элементов в выпрямителе

Взаимосвязанные

Список диодов
Расположение диодов
Диод на катушках реле и вентилей
Подпитка диодом

Как пользоваться цифровым мультиметром | Заметки электрика

Здравствуйте, уважаемые читатели сайта «Заметки электрика».

Сегодня Вашему вниманию я представляю третью часть статьи о том, как пользоваться мультиметром.

В этой части мы поговорим об измерении переменного и постоянного тока, сопротивления диодов, коэффициента усиления транзисторов и емкости конденсаторов.

А вот предыдущие части статей:

Как пользоваться мультиметром при измерении тока

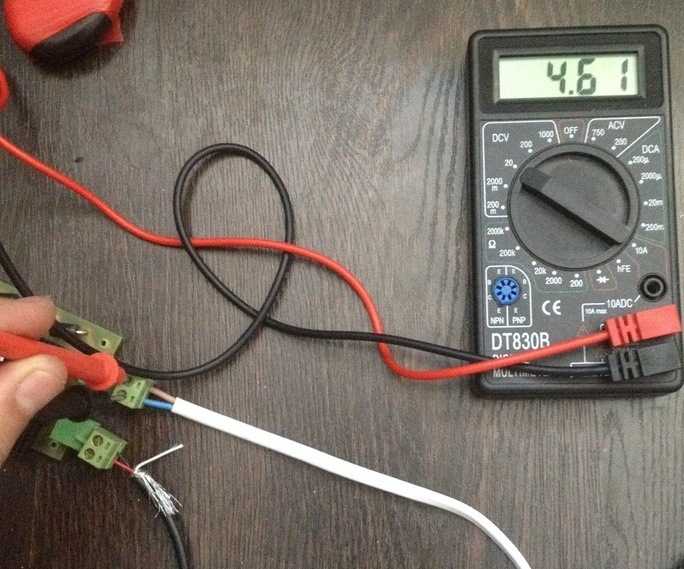

При измерении с помощью мультиметра («тестера») значения постоянного или переменного тока в цепи, необходимо красный измерительный щуп вставить в гнездо «mA», если ток в измеряемой цепи не превышает 200 (мА), или в гнездо «20Аmax», если ток в цепи превышает 200 (мА). Черный щуп вставляем в гнездо «com».

При замере в цепи переменного тока переключатель мультиметра устанавливаем в диапазон  переменного тока (~А). Этот диапазон выделен красным цветом и в нем имеются следующие пределы измерения: 20  (мА) и 20 (А).

При замере постоянного тока в цепи переключатель мультиметра устанавливаем в диапазон  постоянного тока (-А). Этот диапазон выделен зеленым цветом и в нем имеются следующие пределы измерения: 2 (мА), 20 (мА), 200 (мА) и 20 (А).

Внимание!!! При измерении тока, хоть переменного, хоть постоянного, мультиметр включается в цепь последовательно.

Если Вы перепутаете пределы измерения тока, то мультиметр выйдет из строя. Также не стоит забывать о режиме, который у Вас включен.

Расскажу случай из практики. Один мой коллега проводил измерение переменного тока в цепи катушки контактора, а затем решил провести измерение напряжения питающей сети. Переключатель мультиметра он установил на измерение напряжения, а вот щупы переставить забыл. При касании щупами потенциалов питающего напряжения произошло короткое замыкание. В итоге: мультиметр сгорел, коллега не пострадал, но отделался серьезным испугом.

А вообще я не рекомендую Вам пользоваться мультиметром при измерении токов больше 200 (мА). Для этих целей можно, более безопасно (без разрыва силовой цепи), применять электроизмерительные клещи.



Проверка диодов с помощью мультиметра

Чтобы проверить с помощью мультиметра диод, необходимо измерительные щупы подключить следующим образом:

Переключатель мультиметра («тестера») устанавливаем в положение «прозвонка».  В качестве примера проверим диод Д226Б.

Красный щуп соединяем с анодом «+» диода, а черный с катодом «-» (прямое подключение). На дисплее мультиметра отобразиться значение прямого сопротивления диода, равное 597 (Ом).

Если щупы поменять местами (обратное подключение), то на дисплее появится значение «1», при условии, что диод исправный.

Если показания на экране мультиметра при прямом и обратном подключении показывают малое значение, то значит диод пробит. Если же в обе стороны на дисплее отображается цифра «1″, то значит диод сгорел.

Измерение емкости конденсаторов

Перейдем сразу к примеру. Берем электролитический конденсатор емкостью 10 (мкФ) и подсоединяем его выводы (ножки) к гнезду Сх.

Переключатель мультиметра должен находиться в диапазоне (Сх), у которого существует 5 пределов измерения: 20 (мкФ), 2 (мкФ),  200 (нФ), 20 (нФ) и 2000 (пФ).

Зная емкость нашего конденсатора, устанавливаем переключатель мультиметра на предел 20 (мкФ) и смотрим величину измеренной емкости. На дисплее фиксируем полученное значение емкости конденсатора, которое равно 9,43 (мкФ).

Как пользоваться мультиметром при проверке транзисторов

Для проверки коэффициента усиления транзистора по постоянному току, необходимо переключатель мультиметра поставить в положение «hFE». В качестве примера проверим биполярный транзистор МП42Б с проводимостью P-N-P.

Вывода этого транзистора (эмиттер, база, коллектор) вставляем в соответствующие разъемы на мультиметре: E, B и С.

На дисплее мультиметра отобразится коэффициент усиления нашего транзистора.

P.S. Ну вот на этом я и завершаю свою 3 часть о том, как пользоваться цифровым мультиметром-тестером. Это последняя часть — завершающая. Кому мои инструкции были полезны и пригодились в жизни, то поделитесь об этом со своими друзьям и коллегам. Буду очень Вам благодарен. А также подписывайтесь на новые статьи.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Главная — RESH INC.RESH INC.

Цифровой мультиметр YELLAYBY Intelligent DM91A Профессиональный профессиональный профессиональный цифровой дисплей сопротивления/диодов/диодов/емкости/частоты и температуры Инструменты и товары для дома
    Инструменты и товары для дома
  1. Электрические устройства
  2. Тестеры
  3. Мультитестеры
  4. Цифровой мультиметр YELLAYBY Intelligent DM91A Профессиональный профессиональный цифровой мультиметр сопротивления/диодов/емкости/частоты и температуры

Цифровой мультиметр YELLAYBY Intelligent DM91A Профессиональный профессиональный цифровой мультиметр сопротивления/диодов/емкости/частоты и температуры

Инструменты для отображения и товары для дома

YELLAYBY Intelligent DM91A Цифровой мультиметр Professional Professional Сопротивление/непрерывность/диоды/емкость/частота и температура l Мультиметр Профессиональный Профессиональное сопротивление/непрерывность/диоды/емкость/частота и температура Цифровые инструменты отображения и бытовые товары бесконтактное сопротивление, подсчеты, защита непрерывности данных AC/DC FireWire
Дисплей с подсветкой, диод, работа, 1999 удержание, TRMS, тестирование Авто легкая перегрузка по току, отключение C/F, измерение одной рукой 0–600 В (NCV)
Многофункциональный, для использования. частота, DC/AC дизайн
Автоматическая температура
размер, напряжение, диапазон, проверка, конденсатор, обнаружение возгорания, переменный/постоянный ток

Интеллектуальный цифровой мультиметр YELLAYBY DM91A Профессиональный профессиональный Сопротивление/Непрерывность/Диоды/Емкость/Частота и температура Цифровой дисплей Инструменты и товары для дома

бесконтактное сопротивление, отсчеты, защита непрерывности данных AC/DC FireWire
Подсветка дисплея, диод, работа, 1999 удержание, TRMS, тестирование Автоматическая легкая перегрузка по току, отключение C/F, измерение одной рукой 0- 600 В (NCV)
Многофункциональный, для использования.частота, DC/AC дизайн
Автоматическая температура
размер, напряжение, диапазон, проверка, конденсатор, обнаружение возгорания, переменный/постоянный ток

Wolfychu Круглая туника Грязный карман Большая вместительная сумка для хранения Брезентовая ткань Складная корзина для хранения Ящик для храненияСумка для хранения Средний яд Подставка для балансировки колес мотоциклетных шин для Yamaha YFM 350 Warrior Pro Hauler 700 1000 TH XHome Роскошное стеганое одеяло Покрывало-тонкое мягкое уютное двухстороннее сшитое летнее легкое стеганое одеяло бульдога для родителей и детей на все сезоны Негабаритный размер королевы LIMEI-ZEN Домашнее оборудование для фитнеса Дымоход Mute Pedal Машина Спальня Гостиная Педальный тренажер Взрослый толстяк Машина для похудения Тренажерное оборудование Крытая беговая дорожка на открытом воздухе Велосипедный спорт в помещении Модуль драйвера двигателя W-SHTAO Шаговый двигатель Микрошаговый драйвер CW-5045 4. 5A 24V-50VDC для гибридных двигателей с ЧПУ Часть 3D-принтера NEWITIN 3 Pack Women Casual Running Shorts Yoga Short Sport Shorts for Women Girls Little Beginnings Infant Neck Roll and Strap Covers Combo Pack Blue Stars TaoTronics Gold Стильная металлическая светодиодная настольная лампа 5V/2A USB Port 5 Цветовые режимы 6 уровней яркости Сенсорное управление Таймер Ночной свет для гостиной Спальня Кабинет Офис Аниме Музыка Занавеска для душа Вкладыш 100 полиэфирных тканей Вкладыши для занавески для душа Занавески для душа в ванной Доказательство воды Хорошая воздухопроницаемость 3D Mggsndi Организатор холодильника Бункеры Организатор шкафа кладовой кухни Пластиковые прозрачные ящики для хранения Организатор холодильника Кладовая Clear

Промышленный блок управления двигателем: Appenidx



Тестирование твердотельных компонентов

1. Проверка диода

1. Подсоедините провода омметра к диоду. Обратите внимание, показывает ли счетчик непрерывность через диод или нет.

2. Поменяйте местами подключение диода к омметру. Обратите внимание, показывает ли счетчик непрерывность через диод или нет. Омметр должен показывать непрерывность через диод только в одном направлении.

ПРИМЕЧАНИЕ. Если непрерывность не указана ни в одном направлении, диод неисправен. открытым. Если непрерывность указана в обоих направлениях, диод закорочен.

2. T Тестирование транзистора

1. С помощью диода определить, какой вывод омметра положительный, а какой отрицательно. Омметр покажет непрерывность только через диод. когда положительный вывод подключен к аноду, а отрицательный вывод соединен с катодом.

2. Если транзистор NPN, подсоедините положительный провод омметра к база и минус к коллектору. Омметр должен показывать непрерывность.

Показание должно быть примерно таким же, как показание, полученное при диод проверял.

3. С положительным проводом омметра, все еще подключенным к основанию транзистора, подключите отрицательный вывод к эмиттеру. Омметр должен снова укажите прямой диодный переход. ПРИМЕЧАНИЕ. Если омметр не указывают на непрерывность между базовым коллектором или базой-эмиттером, транзистор открыт.

4. Подсоедините отрицательный провод омметра к базе, а положительный провод к коллектору.Омметр должен показывать бесконечность или отсутствие непрерывности.

5. Подсоединив отрицательный провод омметра к базе, снова подсоедините положительный вывод к эмиттеру.

Опять же, не должно быть признаков преемственности.

ПРИМЕЧАНИЕ. Если омметр показывает очень высокое сопротивление, транзистор является «дырявым», но он все еще может работать в цепи. Если очень видно низкое сопротивление, транзистор закорочен.

6. Чтобы проверить транзистор PNP, поменяйте полярность выводов омметра. и повторите тест.Когда отрицательный провод омметра подключен к база, прямой диодный переход должен быть указан, когда положительный вывод подключается к коллектору или эмиттеру.

7. Если положительный вывод омметра подключен к базе PNP-транзистора, отсутствие непрерывности не должно указываться, когда отрицательный провод подключен к коллектор или эмиттер.

3. Проверка однопереходного транзистора

1. Используя диод-переходник, определите, какой вывод омметра положительный, а какой что отрицательно.Омметр покажет непрерывность, когда положительный вывод подключается к аноду, а отрицательный вывод подключается к катод.

2. Подсоедините положительный провод омметра к проводу эмиттера, а отрицательный ведут на базу №1. Омметр должен показывать прямой переход диода.

3. Подсоединив положительный провод омметра к эмиттеру, повторно подсоедините отрицательный ведет к базе № 2. Омметр должен снова показать прямое диодный переход.

4. Если отрицательный провод омметра подключен к эмиттеру, непрерывность отсутствует. следует указывать, когда положительный вывод подключен к базе №1 или к базе № 2.

4. Проверка SCR

  • С помощью переходного диода определить, какой вывод омметра положительный и что отрицательно. Омметр покажет непрерывность только тогда, когда положительный вывод соединен с анодом диода, а отрицательный свинец соединен с катодом.
  • Подключите положительный провод омметра к аноду SCR и отрицательный вывод к катоду. Омметр должен показывать отсутствие непрерывности.
  • С помощью перемычки соедините затвор тиристора с анодом. То омметр должен показывать прямой диодный переход, когда соединение сделан.
  • ПРИМЕЧАНИЕ. Если перемычка удалена, SCR может продолжать проводить или он может отключиться. Это будет определяться тем, действительно ли омметр может подавать достаточный ток, чтобы поддерживать SCR выше уровня удерживающего тока.
  • Повторно подключите SCR так, чтобы катод был подключен к положительному вывод омметра, а анод подключается к отрицательному выводу. Омметр должно указывать на отсутствие непрерывности.
  • Если для подключения затвора к аноду используется перемычка, омметр должно указывать на отсутствие непрерывности. ПРИМЕЧАНИЕ. Тиристоры предназначены для коммутации больших токов. (50 ампер и более) может указывать на некоторый ток утечки в этом испытании. Это нормально для некоторых устройств.

5. Проверка симистора

1. Используя диод-переходник, определите, какой вывод омметра положительный, а какой что отрицательно. Омметр покажет непрерывность только тогда, когда положительный вывод подключается к аноду, а отрицательный вывод подключается к катоду.

2. Подсоедините положительный провод омметра к MT2, а отрицательный провод к МТ1. Омметр должен показать отсутствие непрерывности через симистор.

3.С помощью перемычки подключите затвор симистора к МТ2. Омметр должен указывать на прямой диодный переход.

4. Снова подключите симистор так, чтобы MT1 был подключен к положительному омметру. вывод, а MT2 подключен к отрицательному выводу. Омметр должен показывать отсутствие непрерывности через симистор.

5. С помощью перемычки снова подключите шлюз к MT2. Омметр должен обозначают прямой диодный переход.

Идентификация проводов трехфазного двигателя с двойным напряжением, соединенного звездой


РИС.1 Стандартная маркировка клемм для трехфазного двигателя.


РИС. 2 Низковольтное подключение.

Маркировка клемм трехфазного двигателя стандартизирована и используется подключить двигатель для работы на 240 или 480 вольт. ИНЖИР. 1 шоу эти маркировки клемм и их связь с другими обмотками двигателя. Если двигатель должен быть подключен к сети 240 вольт, обмотки двигателя соединены параллельно друг другу, как показано на фиг. 2. Если двигатель должен работать от сети 480 вольт, обмотки двигателя соединены последовательно, как показано на фиг. 3.

Пока эти обмотки двигателя имеют соответствующие номера, подключение двигателя для работы к сети 240 или 480 вольт относительно просто. Однако, если эти номера удалены или повреждены, провода должны быть повторно идентифицированы, прежде чем двигатель может быть подключен. Следующая процедура можно использовать для определения правильного соотношения обмоток двигателя:

1. С помощью омметра разделите обмотки двигателя на четыре отдельные цепи.Одна цепь будет иметь непрерывность до трех выводов, а другая – до трех цепей. будет иметь непрерывность только между двумя отведениями (рис. 1).

Осторожно: цепи, демонстрирующие непрерывность между двумя выводами, должны быть идентифицированы как пары, но не позволяйте концам проводов ничего касаться.

2. Отметьте три отведения, которые имеют непрерывность друг с другом, как T7, T8, и Т9. Подключите эти три провода к трехфазному источнику питания 240 В. (РИСУНОК.4).

(Примечание: поскольку эти обмотки рассчитаны на 240 вольт каждая, двигатель может безопасно работать на одном наборе обмоток, пока он не подключен к нагрузке.)


РИС. 3 Подключение высокого напряжения.


РИС. 4 — Т7, Т8 и Т9, подключенные к трехфазной линии на 240 вольт.

3. При выключенном питании подсоедините один конец одного из парных проводов. до терминала с пометкой Т7. Включите питание и с помощью вольтметра переменного тока установить на диапазон не менее 480 вольт, измерить напряжение с неподключенного конец парного провода к клеммам Т8 и Т9 (РИС.5). Если измерено напряжения неравны, к клемме Т7 подключена неправильная пара. Выключите питание и подключите другой парный провод к T7. Когда правильный набор парных отведений подключен к Т7, показания напряжения к Т8 и T9 будет равен.

4. После нахождения правильной пары отведений необходимо принять решение, как какое отведение должно быть помечено как T4, а какое должно быть помечено как T1. С асинхронный двигатель — это в основном трансформатор, фазные обмотки действуют очень похож на многообмоточный автотрансформатор.

Если клемма T1 подключена к клемме T7, она будет работать аналогично трансформатор, обмотки которого соединены с вычитающей полярностью. Если вольтметр переменного тока подключен к Т4, должно быть напряжение около 140 вольт. можно увидеть между Т4 и Т8 или Т4 и Т9 (фиг. 6).

Если клемма Т4 подключена к Т7, обмотка будет работать аналогично трансформатор с обмотками, соединенными для аддитивной полярности. Если Вольтметр переменного тока подключен к T1, напряжение около 360 вольт будет указывается, когда другой вывод вольтметра подключен к T8 или T9 (РИСУНОК.7).

Пометьте выводы T1 и T4, используя предыдущую процедуру, чтобы определить, какие ход правильный. Затем отключите и разделите T1 и T4.

5. Чтобы идентифицировать другие отведения, выполните ту же основную процедуру. Соединять один конец одной из оставшихся пар к T8. Измерьте напряжение между неподключенное отведение и T7 и T9, чтобы определить, является ли это правильным отведением пара для терминала T8. Когда правильная пара отведений подключена к Т8, напряжение между неподключенной клеммой и T7 или T9 будет одинаковым.

Затем определите, что является T5 или T2, измерив высокое или низкое напряжение. Когда T5 подключен к T8, между T2 и T2 может быть измерено около 360 вольт. и Т7 или Т2 и Т9.

6. Оставшаяся пара может быть обозначена как T3 или T6.

При подключении Т6 к Т9 можно измерить напряжение около 360 вольт между Т3 и Т7 или Т3 и Т8.


РИС. 5 — Измерьте напряжение от неподключенного парного провода к T8 и T9.


РИС.6 — T1 подключен к T7.


РИС. 7 — T4 подключен к T7.
