ПУЭ. Раздел 6. Электрическое освещение.

6.6.21. Требования, приведенные в пп. 6.6.22-6.6.31, распространяются на устройства (выключатели, переключатели и штепсельные розетки) для номинального тока до 16 А и напряжения до 250 В, а также на штепсельные соединения с защитным контактом для номинального тока до 63 А и напряжения до 380 В.

6.6.22. Устройства, устанавливаемые скрыто, должны быть заключены в коробки, специальные кожухи или размещаться в отверстиях железобетонных панелей, образованных при изготовлении панелей на заводах стройиндустрии.

Применение горючих материалов для изготовления крышек, закрывающих отверстия в панелях, не допускается.

6.6.23. Штепсельные розетки, устанавливаемые в запираемых складских помещениях, содержащих горючие материалы или материалы в горючей упаковке, должны иметь степень защиты в соответствии с требованиями гл. 7.4.

6.6.24. Штепсельные розетки для переносных электроприемников с частями, подлежащими защитному заземлению, должны быть снабжены защитным контактом для присоединения РЕ проводника.

При этом конструкция розетки должна исключать возможность использования токоведущих контактов в качестве контактов, предназначенных для защитного заземления.

Соединение между заземляющими контактами вилки и розетки должно устанавливаться до того, как войдут в соприкосновение токоведущие контакты; порядок отключения должен быть обратным.

Заземляющие контакты штепсельных розеток и вилок должны быть электрически соединены с их корпусами, если они выполнены из токопроводящих материалов.

6.6.25. Вилки штепсельных соединителей должны быть выполнены таким образом, чтобы их нельзя было включать в розетки сети с более высоким номинальным напряжением, чем номинальное напряжение, вилки. Конструкция розеток и вилок не должна допускать включения в розетку только одного полюса двухполюсной вилки, а также одного или двух полюсов трехполюсной вилки.

6.6.26. Конструкция вилок штепсельных соединителей должна исключать натяжение или излом присоединяемых к ним проводов в местах присоединения.

6.6.27. Выключатели и переключатели переносных электроприемников должны, как правило, устанавливаться на самих электроприемниках или в электропроводке, проложенной неподвижно. На подвижных проводах допускается устанавливать выключатели только специальной конструкции, предназначенные для этой цели.

6.6.28. В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

6.6.29. В трех- или двухпроводных групповых линиях сетей с изолированной нейтралью или без изолированной нейтрали при напряжении выше 50 В, а также в трех- или двухпроводных двухфазных групповых линиях в сети 220/127 В с заземленной нейтралью в помещениях с повышенной опасностью и особо опасных должны устанавливаться двухполюсные выключатели.

6.6.30. Штепсельные розетки должны устанавливаться:

1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.

2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м. Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.

3. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.

6.6.31. Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.

Высота установки розеток и выключателей: ПУЭ, ГОСТ

Высота установки розеток и выключателей имеет большое значение для комфорта дальнейшей эксплуатации и распределения электричества в доме. Вопреки распространенному мнению конкретных требований по высоте расположения этих устройств от пола в квартире не существует. В ПУЭ описаны лишь некоторые ключевые требования по размещению их относительно домовых коммуникаций. Используемые сегодня правила расположения условно разделяют на два типа – советский и евростандарт, применения того или иного обусловлено исключительно комфортом пользователя.

Содержание:

Существующие нормативы

Действующие на сегодняшний день правила устройства электроустановок (ПУЭ) и свод правил по проектированию жилых и общественных зданий (от 2003 г.) не описывают точные требования к расположению розеток или выключателей относительно пола, стен, мебели и других конструкционных и интерьерных элементов.

Однако некоторые требования, обусловленные необходимостью обеспечения пожарной и электрической безопасности, все же есть. Относятся они, как правило, к размещению выключателей на безопасном расстоянии от иных коммуникаций. Согласно своду правил по проектированию жилых и общественных зданий:

  • выключатели следует располагать на высоте 1 метра от пола со стороны дверных ручек;
  • от пола до розетки должно быть выдержано расстояние в 1 метр, но конкретное место расположения не регламентируется.

ПУЭ предписывает соблюдать следующие рекомендации при проектировании электросети в квартире:

  • расположение выключателя аналогичное – 1 м от пола со стороны ручки двери;
  • при наличии отведенного переключателя на уровень комфортного управления выключатель может быть установлен под потолком;
  • при размещении розеток и выключателей на кухне следует отдалять их на расстояние не меньше 50 см от газопроводных коммуникаций и приборов;
  • в ванной, туалете и на кухне данные электрические устройства должны быть расположены на расстоянии не меньше 60 см как от пола, так и от сантехнического оборудования.

Уже на протяжении многих лет на территории нашей страны существует такое понятие, как евростандарт размещения электрических узлов.

Считается, что по евростандарту розетки должны располагаться на высоте 30 см от пола, а выключатели — 90 см от пола. В действительности никакого стандарта не существует – это лишь условное обозначение. Определение «евро» такой способ разводки электроузлов получил во время распространения другого спорного определения – евроремонт. Отчасти, название евростандарту дали благодаря противопоставлению советским нормам. По советским стандартам выключатели размещались на уровне плеч или головы (примерно 160 см от пола), а розетки – на высоте 90-100 см.

Различие советского и европейского стандартов

Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

Евростандарт:

  • обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
  • по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.

«Советский» стандарт:

  • расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
  • розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
  • дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

В условиях кухни

Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:

  • штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
  • аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.


На современной кухне устанавливается очень большое количество мебели в сочетании с немалым количеством электроприборов различной мощности. Во время грамотного разведения возникает немало проблем: следует учитывать размещение коммуникационных систем, выводить отдельные линии питания для высокомощных устройств (электроплиты, посудомоечной или стиральной машины), а также установить розетки и выключатели так, чтобы к ним сохранялся легкий практичный доступ. Огромный опыт строителей и пользователей привел к формированию условного стандарта размещения электрических узлов на кухне с делением на три уровня:

  1. Нижний уровень – 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется включать в сеть на продолжительное время. Например стиральной или посудомоечной машины, измельчителя отходов, холодильника, электроплиты и т.п. Такое расположение дает два преимущества: шнуры, с которыми не нужно часто контактировать, не провисают у стен и не мешают, но при этом остаются в относительно свободном прямом доступе.
  2. Второй уровень – 100-130 см от пола. На этой высоте располагают выключатели света и розетки для приборов, которые стоят на столах или рабочих поверхностях: блендера, тостера, чайника, микроволновки, мультиварки и т. п. Точная высота зависит от конфигурации кухонной мебели. Надо, чтобы розетки находились чуть выше над столешницей, чтобы в них удобно было подключать вилки этой техники.
  3. Условный третий уровень, располагающийся на высоте 2-2,5 метров от пола. Здесь должны быть розетки для включения вытяжки и подсветки для рабочей зоны. Это позволяет без проблем подключить оборудование со шнурами любой длины. Интерьер на кухне эти розетки не портят, потому что их практически не видно за мебелью.

Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.

Ванная комната

Принцип размещения розеток в ванной комнате и туалете, в основном, не отличается от того, как они будут размещены во всей квартире. Главным критерием здесь все-таки является безопасность. Поэтому большее внимание нужно уделять тому, насколько инсталляция готова к эксплуатации в условиях повышенной влажности. А саму закономерность расположения приборов нужно выбирать с учетом функциональности, удобства и личных предпочтений. Как правило, оптимальной высотой считаются стандартные 60 см, но для стиральной машины может иметь смысл поставить отдельную розетку ниже.

Обратите внимание, что 60-сантиметровый отпуск в помещениях с высокой влажностью применим не только к высоте от пола, но и расстоянию от водных коммуникаций. При наличии водонагревателя, установленного в ванной комнате, ему, как и стиральной машине, можно отвести отдельную питающую розетку, расположенную рядом. Электрики, как правило, сегодня используют высоту 1,5 метра от пола для бойлеров и вытяжек, 1 метр – для электробритвы, фена или плойки и ниже 1 метра – для стиральной машины.

О выключателях света в ванной комнате или туалете разговор не идет. Его по правилам ПУЭ выносят за пределы комнаты. Например в коридор или прихожую.

В спальной

В спальных, детских и других комнатах выключатели и розетки следует располагать исходя из их необходимости в конкретных местах и комфорта использования. «Классической» схемой считается, когда парные инсталляции розетка+выключатель устанавливаются по обе стороны от двуспальной кровати. Это позволяет легко подключать приборы небольшой мощности (заряжать телефон, например) и легко регулировать освещение. Устройства могут быть как на одинаковой, так и на разной высоте. Обратите внимание, что на небольшой высоте (около 30 см от пола) нужно разместить розетку для пылесоса – из этого места его шнур должен легко тянуться в любом направлении. Источник питания для компьютерной техники должен, соответственно, располагаться возле рабочего стола, учитывая, что для неё одной розетки будет недостаточно.

В данном случае европейский стандарт как нельзя кстати. Аккуратные розетки, словно не решающиеся вмешаться во внешний вид комнаты, сочетаются не только с современными стилями. А тем, кто боится низких розеток из-за любопытства детей, следует обратить внимание на устройства со специальными заглушками и крышками, исключающими травмирование.

Во всех случаях главными ориентирами в выборе места расположения приборов являются безопасность и комфорт. Вторым, пожалуй, иногда можно жертвовать в пользу дизайна, однако первый фактор всегда имеет ключевое значение.

Расположение розеток и выключателей в помещении…

сегодня: %d %M %h~:~%m

Стоит сказать, что электрическая проводка любого помещения строго индивидуальна. Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок.

На какой высоте от пола крепятся розетки?

В строительных нормативах в настоящее время нет четких правил, которые регламентируют количество и расположение розеток и выключателей в квартире.
В СП 31-110-2003 имеется рекомендации того, что выключатели желательно размещать со стороны дверной ручки на высоте до 100 см, а розетки – в любом месте на таком же расстоянии. Согласно ПУЭ (Правила Устройства Электроустановок) розетки и выключатели должны располагаться дальше, чем в 50 см от газопровода, и дальше, чем в 60 см от ванны, раковины, душевой кабинки. Это расстояние считается, начиная с внешнего габарита раковины, ванны или дверного проема кабинки.
В последнее время в некоторых статьях можно прочитать о так называемом «евростандарте» установки розеток и выключателей, по которому розетки устанавливаются на высоте 0,3 м от пола, а выключатели — 0,9 м от пола. Реально, данные величины ничем не подтверждены, а такая трактовка пришла к нам с появлением понятия «евроремонт».
Отметим, что по старым советским стандартам у выключатели устанавливались на расстоянии 160 см от пола, а розетки — на расстоянии 0,9 м.
На практике розетки устанавливают на высоте от 20 до 100 см (в зависимости от их типа и частоты использования), а выключатели — не выше 100 см от пола.
Так, в розетки, расположенные на 90 см от пола удобнее включать электроприборы (не нужно нагибаться). Если прибор не требует постоянно выключения из сети, то в этом случае удобнее, если розетка будет расположена ниже, чтоб по максимуму скрыть от взгляда провода питания.
Перед тем как устанавливать розетки — нарисуйте схему помещения, на которой обозначьте расстановку мебели, техники, требующую подключения к электричеству или к слаботочным сетям. После чего на схеме отметьте места установки розеток.
Рекомендуется розетки для стационарной техники (компьютер, телевизор и.т.п.) располагать так, чтоб всегда иметь свободный доступ к ним и они были рядом с этими приборами.
Розетки, которые будут использоваться периодически, расположенные на открытых участках стен, лучше всего сделать на одной высоте – 30 см от пола.
Розетки над письменным столом, прикроватными тумбочками и т.п. лучше располагать на высоте 20 см от поверхностей мебели. В зависимости от назначения розеток, устройства могут устанавливаться на других высотах, например, на кухне для удобства использования различных электрических бытовых приборов розетки располагают в одну линию над столешницей, на высоте 200 – 250 мм.

Вся Европа работает по нормам МЭК ( международная энергетическая комиссия. ) В данный момент правила которые действуют на территории России, это ПУЭ (правила устройства электроустановок) . Многие главы ПУЭ уже переработаны с учетом норм МЭК. Так раздел 6.6 .30 устанавливает, что штепсельные розетки должны устанавливаться на высоте удобной для подключения к ним электрических приборов, в зависимости от назначения и интерьера, но не выше 1метра. Согласно главы 7.1.51 выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 метра.
Практика показала, что выключатели и розетки удобней ставить на высоте 0,9м, потому, что современные столы имеют высоту 0,7-0,8м, то есть не будут перекрываться.

Установку выключателей необходимо планировать таким образом, чтобы устройство не оказалось за закрытой дверью. От проема двери выключатели устанавливают на расстоянии не менее 100 мм.



Пользуясь этими нехитрыми правилами, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения розеток и выключателей у вас дома. Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку после.

Высота установки розеток и выключателей в помещении по ПУЭ

Планируя перестройку или ремонт в доме, немаловажно обратить внимание на размещение розеток и выключателей. Раньше, когда строились дома, мастера не обращали должного внимания на прокладку кабеля, его сечение, установку выключателей и их количество, а делалось все для удобного использования. Высота установки розеток и выключателей в помещении зависела от роста обычного человека. Розетки монтировались в метре от пола, выключатели немного выше, кабель прокладывался в штукатурке, по чердакам, а о гофрах раньше и не слышали. Сейчас в современном мире все поменялось, необходимо соблюдать правила устройства электроустановок (ПУЭ) и технику безопасности, ведь электричество несет не только пользу, но и смертельный вред, если пренебрегать правилами пользования. К тому же размещенные устройства (розетки и выключатели) на уровне 1 метра от пола портили  интерьер помещения.

Планировка

Самое основное в любом строительстве или ремонте помещения — это сделать проект, по которому либо мастерами, либо своими силами будет проводиться ремонт. Поэтому проводится планирование по установке устройств и выключателей в зависимости от назначения комнаты и создается схема прокладки кабеля и его расчет.

Если вы делаете ремонт в доме самостоятельно и часть по электроснабжению тоже решили сделать сами, то необходимо просчитать мощность потребляемой электроэнергии на одну комнату и выбрать провод для розеток и выключателей. Провод закладывается в стену в специальной гофре или под коробом. Они предназначены для защиты кабеля от механических воздействий, а в случаях коротких замыканий не дают возникнуть и распространиться пожару.

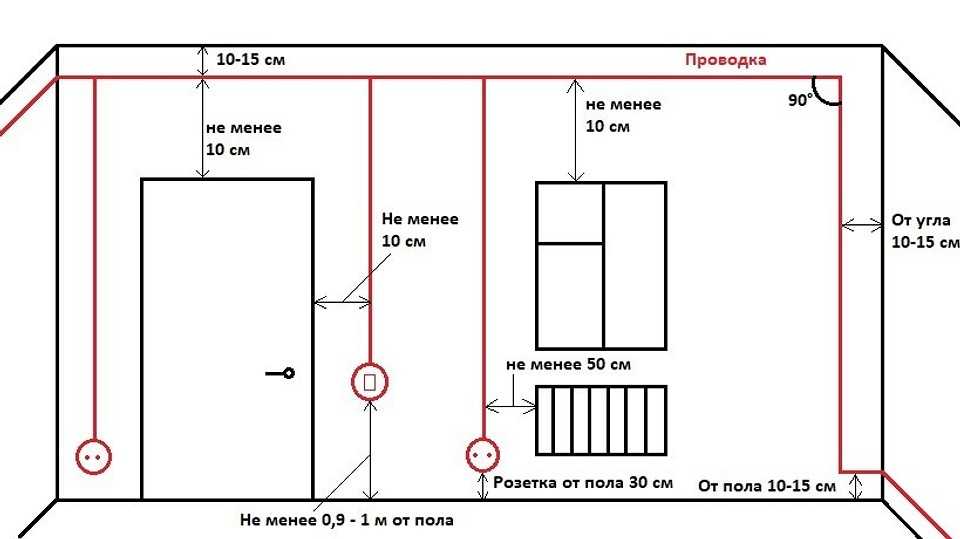

Провод укладывается по стене в гофре на уровне 20-30 см от потолка. Разводка делается на этом уровне для удобства монтажа распределительных коробок. И на таком расстоянии меньше шансов повредить провод, чем, если бы кабель шел по низу помещения.

Особенности размещения розеток

Устройства предназначены для подключения различных электроприборов, которые эксплуатируются в этом помещении. Согласно ПУЭ, для каждой жилой комнаты существуют свои особенности для монтажа определенного типа розеток. Размещение же зависит от интерьера помещения и удобства подключения. Рассмотрим каждую комнату отдельно.

Прихожая или коридор

Для этой комнаты достаточно одной точки, которая будет не очень часто использоваться. Поместить ее нужно в месте частой потребности на уровне 15-20 см от пола.

Ванная комната

Желательно установить не менее двух штук, потому как в ванной большое количество электроприборов, нуждающихся в питании 220В. К ним относятся: фен, электробритва, электрический эпилятор, бойлер.

Возможно использование стиральной машинки в ванной, поэтому нужно учесть, что нагрузка на розетку будет немалая, и соответственно кабель использовать на 2-3 кВт мощности. В ванной ее рекомендовано разместить на высоте 50 см от пола, и использовать штепсельные устройства с защитой от влаги, чтобы уменьшить риск короткого замыкания. Для бойлера в ванной необходимо монтировать автоматический выключатель, который в случае опасности или перегрева кабеля сработает. Его можно разместить на уровне 180 см от пола.

В ванной еще могут использоваться электросушилки, которые потребляют большую мощность. Устройство в таком случае рекомендовано разместить на высоте 150-170 см от пола, вблизи сушилки. Для ванной и душевой комнаты, согласно ПУЭ, установка устройств, разъединителей и прочих электрических предметов разрешена на расстоянии не меньше 60 см от душевой кабинки или умывальника.

В зонах 0,1,2 установка розеток запрещена. В зоне 3 можно устанавливать розетки классом не ниже IPX1

Зал или гостиная

В этой комнате естественно будет находиться большое количество бытовых приборов. К ним относится стандартный набор: телевизор, аудиосистема, ТВ-тюнер, торшер, телефон и прочее. Поэтому можно разместить по 1-2 розетке на каждой стене, в зависимости от площади помещения. Монтировать их необходимо на уровне от пола до 30 см. Не нужно устанавливать, если она закроется диваном. Это бессмысленно, поэтому лучше установить две-три штуки рядом. Мощность, потребляемая приборами, будет не более 2 кВт, при условии включения пылесоса, поэтому сечение кабеля можно взять не больше 2,5 кв мм для меди. Если есть в доме кондиционер, розетку разместить возле него на высоте 20-30 см от потолка.

Вариант размещения розетки на плинтусе

Кухня

Кухня — это помещение, где используется большое количество приборов, причем большой мощности: вытяжка, электроплита, посудомоечная машина, редко стиральная машинка, холодильник, морозильная камера и много мелкой техники. Важно учесть сечение для провода не менее 4 кв мм.

Для вытяжки на кухне, рекомендовано разместить устройство возле нее на высоте двух метров от пола, с защитой от влаги. Для холодильника и машин на уровне до 80 см от пола, на стене за электроприборами. Розеточная группа, которая будет использоваться для мелкой техники, устанавливается на уровне 5-15 см от поверхности столешницы, и обязательно должна быть защита от влажности.

Группа розеток выдвигается из столешницы

В случае установки телевизора на кухне, можно дополнительно разместить розетку на высоте двух метров от пола. Кабель прокладывать на кухне необходимо с сечением не менее 4 кв мм. Все устройства обязательно с защитой от влаги, которые имеют маркировку IP 44. На кухне используются мойки для мытья посуды, где брызги воды разлетаются на большое расстояние. Поэтому, как и в ванной, на кухне устанавливается от мойки на расстоянии 60 см и не менее.

При использовании на кухне электрочайника обязательно должно быть устройство для присоединения с тремя контактами, третий служит заземлением. Заземление предназначено для защиты человека от воздействия электрического тока.

Спальня

Для спальни достаточно двух штук с обеих сторон от кровати, для подключения торшеров или ламп. Устанавливаются 15-30 см от пола и кабель не более 2,5 кв мм.

Детская

В этой комнате она будет первым любопытным объектом для детей. Разместить ее нужно подальше от детских глаз. Спрячьте ее под кроватью или под столом, чтобы не бросалась в глаза ребенку. Рекомендуется устанавливать не более двух штук, на высоте 30 см от пола, и обязательно с защитой от детей.

Если вдруг была приобретена обычная, можно просто купить специальные заглушки от детей. Подключения требуют особого внимания, так как они очень часто используются человеком. Они являются более опасными для детей, по сравнению с обычными разъединителями света.

Заглушки на розетки

Особенность размещения выключателей

С разъединителями все гораздо проще, они не несут опасности для детей, и для разъединителя света нет особых примечаний с выбором кабеля и расчетов мощности, тем более, что в нынешнее время лампы накаливания практически уже не используются. Экономная лампа потребляет в три, а светодиодная в пять раз меньше мощности, что дает возможность использовать провод сечением 1,5 кв мм.

Разъединители размещаются на высоте 80-90 см от пола. Если раньше выключатели монтировались на высоте 150-180 см, ребенок до 9 лет не мог достать до него, то теперь совсем другое дело.

Для ванной комнаты и на кухне необходимо монтировать разъединители с защитой от влаги IP44 и выше.

В каких правилах указывается высота размещения

В ПУЭ и прочих справочниках по электроустановкам не указывается точных данных по размещению штепсельной розетки или разъединителя. Все указанные расстояния принято считать оптимальными для удобства подключения и красоты интерьера помещения. Устройство, установленное за тумбочкой с телевизором, будет незаметно и не испортит интерьер, в отличие от установленного посередине стены в комнате.

Нужно ли переделывать старые размещения розеток и выключателей

На сегодняшний день во многих домах они установлены на той высоте, на которой их смонтировали строители. Если же ремонт не планируется, то затевать его только из-за переноса розеток и выключателей не следует. Но если вы решили поменять интерьер, и не хотите, чтобы провода от электроприборов тянулись по стенам и портили вид помещения, стоит подумать над изменением места установок розеток и разъединителей.

Всегда нужно правильно проводить расчеты по выбору проводки и устройств для каждой комнаты. Если это вызывает трудности, необходимо обратиться к опытным специалистам, которые помогут правильно выбрать материал для последующей работы.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Высота установки розеток в ванной, гостиной, спальне и на кухне согласно ПУЭ

Источниками электропитания в жилом помещении являются розетки. К ним подключаются электроприборы, от их расположения зависит удобство пользования предметами бытовой техники. Как расположить точки подачи электричества, чтобы сделать доступ к ним наиболее комфортным и существуют ли нормативные акты, регламентирующие допустимую высоту установки розеток в доме? Ответы на эти и другие вопросы можно найти в данной публикации. Читайте также статью ⇒ Установка розеток и выключателей: стандарты.

Требования ПУЭ относительно удаления розеток от пола

Основным документом, определяющим нормы и порядок безопасной эксплуатации электрических сетей и потребителей электрической энергии, является ПУЭ – правила устройства электроустановок. Однако этот норматив не содержит конкретных указаний или запретов относительно монтажа штепсельных разъемов в жилых помещениях, за исключением нескольких рекомендаций:

Фрагмент документа ПУЭ касательно безопасной установки точек электропитания в быту

Таким образом, главным правилом при монтаже розеток должно стать безопасное расположение относительно водяных и газовых коммуникаций, а также исключение их повреждения от взаимодействия с влагой или предметами мебели.

Не содержит ограничений по данному вопросу и «Свод правил СП 31-110-2003», регламентирующий монтаж электроустановок в различных зданиях:

Фрагмент контекста из СП 31-110-2003 относительно высоты монтажа розеток

Можно убедиться, что законодательные акты не посягают на комфорт и внешнюю привлекательность жилищ граждан.

Особенности установки розеток в разных комнатах

В советское время точки электропитания располагались на расстоянии 0,9 м от поверхности пола, и это было обязательным условием для всех комнат в квартире, не зависимо от их специфики. С развитием технического прогресса резко увеличилось количество бытовой техники в каждом доме, а соответственно возросла потребность в дополнительных источниках электроэнергии, и возникла необходимость изменения их установки в соответствии с условиями эксплуатации.

По этой причине, многие пользователи, начиная ремонт в своих жилищах, задаются вопросом переоборудования электропроводки и размещения штепсельных разъемов в соответствии с будущей планировкой. Приведенные в данной статье рекомендации помогут спроектировать и смонтировать энергообеспечение квартиры с учетом всех нюансов современных интерьеров.

Расположение розеток на кухне

По количеству используемых электроприборов, кухня является лидером среди всех комнат в доме. Подключения к электроснабжению требует каждый из них от маломощного тостера до варочной панели в несколько киловатт. Подключить все розетки для такого числа техники на одну линию будет крайне неразумно и недальновидно – проводка может не выдержать.

Практический совет: Чтобы снизить нагрузку на электропроводку, рекомендуется организовать подачу электроэнергии на кухню по трем линиям, каждую из которой «нагружать» своими потребителями.

Все линии должны проходить на разных уровнях от пола:

  • верхняя линия – на высоте примерно 2 м, провод с жилами сечением 1,5 мм², для подключения вытяжки и декоративных элементов подсветки;
  • центральная линия –1,0-1,1 м, провод с сечением жил 2-2,5 мм², для обеспечения электричеством приборов, находящихся на столешнице: кофеварка/электрочайник, блендер, кухонный комбайн, хлебопечка и прочее;
  • нижняя линия – 0,1-0,15 м, площадь поперечного сечения провода 4-6 мм², для запитывания самых мощных потребителей: электроплиты, посудомоечной машины, холодильника.

Центральный уровень может послужить и для установки розеток на соседних стенах, где будут подключаться другие электроприборы.

Схема размещения розеток на кухне в три уровня

Для разводки розеток верхнего уровня можно воспользоваться ближайшей из распределительных коробок, которые располагаются под потолком. Центральный ряд коммутируется на имеющейся линии, а для нижнего уровня нужно провести отдельную силовую линию из квартирного электрического щита.

Разъемы нижней линии должны располагаться в непосредственной близости к подключаемой бытовой технике, но не сзади нее во избежание повреждений от вибрации.

При монтаже центральных розеток, помимо удаления от пола, нужно предусмотреть и расстояние от столешницы, которое должно исключать контакт с водой при случайном пролитии.

Монтаж розеток в ванной комнате

Потребители электроэнергии в ванной отличаются значительной мощностью. Это водонагреватель, стиральная машина, полотенцесушитель. Поэтому их подключение рекомендуется производить по отдельной линии, на которой устанавливаются розетки. Их удаление от пола в данном случае не имеет значения, оно может быть от 0,15 до 1 м, на усмотрение пользователя. Но учитывая вероятность подключения дополнительных приборов (фен, электробритва), не стоит располагать розетки низко. Единственным условием является соблюдение безопасного расстояния от системы водоснабжения, в частности от смесителя, от душевой кабины/ванны, которое должно быть не менее 60 см, и исключение прямого попадания воды.

Схема безопасного расположения розеток в ванной комнате

Важным условием подключения штепсельных разъемов в ванной комнате является обязательное использование устройств защитного отключения УЗО, рассчитанных на ток утечки не более 30 мА.

Высота розеток в гостиной

При обустройстве электропроводки и монтаже точек электропитания в зале (гостиной комнате) нет необходимости проведения отдельной силовой линии ввиду отсутствия мощных электроприборов. Однако вместо них, это помещение изобилует аудио-, видеотехникой, электронными гаджетами, различными системами декоративной подсветки. Это подразумевает, что кроме обычных разъемов, понадобится установка ТВ, телефонных и интернет розеток. Лучше сделать это, придерживаясь следующих принципов:

  1. Хорошей практикой стало применение блоков, совмещающих все перечисленные виды в одном устройстве. Но для установки такого блока, нужно выбрать идеальную высоту, которая обеспечила бы комфортное подключение нескольких потребителей одновременно. Поэтому лучше разместить универсальную точку электропитания над ТВ тумбой, на высоте 10-15 см от ее поверхности. Таким образом, ее удаление от пола составит 90-100 см
  2. Помимо блока розеток в зале необходима точка для подключения торшера, а также для запитывания пылесоса во время уборки. Расположение указанных разъемов посреди стены не придаст интерьеру привлекательности, поэтому будет правильным разместить их не выше 30 см от пола и не в самом открытом месте
  3. Еще одним правилом является размещение электропроводки не ближе 40 см от оконного или дверного блока. Это расстояние также необходимо учесть при составлении проекта.
Рекомендуемое размещение штепсельных и иных разъемов в гостиной комнате

Полезный совет: Рекомендуется устанавливать в зале большее количество розеток, чем нужно в настоящее время. Это обусловлено возможностью приобретения новых видов электроприборов, которые также будут нуждаться в подключении к электросети.

Оборудование точками электропитания спальной

В отличие от других комнат, спальня не нуждается в большом количестве разъемов. Достаточно установить по обе стороны кровати два блока розеток и при необходимости один на противоположной стене, возле трюмо.

Блоки должны располагаться над прикроватными тумбочками, для удобства подключения светильника, ноутбука, а также зарядки телефона. Тумбочки не бывают высокими, поэтому высота от пола до розетки должно составлять примерно 70 см.

Внешний вид спальни с розетками над прикроватными тумбами

Планирование подключения точек электропитания в разных комнатах

Для удобства проектирования электропроводки в доме, рекомендуется составить схему расположения розеток и свести полученные данные в таблицу:

ПомещениеКоличество уровней проводкиНаличие дополнительной силовой линииКоличество обычных разъемов, шт.Количество блоков розеток, шт.
Зал (гостиная)одинmin 32
Кухнятри+min 52
Спальняодин3
Ваннаядва+min 2
Прихожаяодинmin 1
Туалетодинmin 1

На схеме нужно указать место расположения разъемов и их расстояние от различных объектов и от пола.

Размещение розеток согласно приведенным рекомендациям создаст комфортные условия для подключения бытовых электроприборов и избавит от необходимости наблюдать растянутые по квартире провода или использовать для коммутации потребителей неудобных переносок. Читайте также статью ⇒ Схема и инструкция подключения блока розеток своими руками.

Оцените качество статьи:

Здравый смысл при установке розеток во влажных помещениях

Вода, которая течет из наших кранов, является хорошим проводником электричества. Это и есть причина возможных проблем, связанных с использованием электроприборов во влажных зонах.

К сожалению, из года в год и из месяца в месяц происходят несчастные случаи. Раньше это был упавший в наполненную ванную фен или работающая стиральная машина. Времена меняются, и теперь основная опасность исходит от стоящих на зарядке гаджетов. Упавший в воду заряжающийся смартфон стал причиной не одной смерти подростков и взрослых. Только в 2018 году такие случаи произошли в Лобне, Серпухове, Братске и других городах России. Типичная картина — неудачная попытка сделать селфи или ответить на телефонный звонок, когда телефон стоял на зарядке.

В Советском Союзе дома сдавались «с муниципальным ремонтом», розеток в ванные комнаты и санузлы просто не ставили, и это было кардинальное решение проблемы. Нет электричества — нет проблем.

Следуя такой логике, можно вернуться в на полвека назад, но мы привыкли жить в комфорте и не готовы отказаться от современных благ цивилизации.

В ванной мы пользуемся стиральной машиной, феном, плойкой (девушки поймут, для мужчин поясняем — щипцами для завивки) или утюжком для волос, зеркалом с подсветкой, электробритвой, смартфоном и даже телевизором там, где нам комфортно.

В ванной комнате мы можем установить электрический теплый пол, полотенцесушитель, душевую кабину с музыкой и подсветкой или ванну с гидромассажем. Да и без светильников в ванной точно не обойтись.

Давайте вместе подумаем, как обезопасить себя и своих близких от поражения электрическим током в ванной комнате?


Что нам говорят стандарты о установке розеток в санузлах или других влажных помещениях квартир и домов?

Рассмотрим два документа:
  • Правила устройства электроустановок (ПУЭ)
  • ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения».
Но перед этим просто порассуждаем логически.

Что нам говорит здравый смысл?

Розетки нужно ставить подальше от воды. С учетом описанных несчастных случаев, лучше их ставить по крайней мере в 1,5 метрах от края ванной, душевой кабины или раковины.

Почему? Потому что длина шнура смартфона составляет примерно 1 метр. Если у Вас есть дети или если Вы планируете пополнение в семействе, лучше это предусмотреть, как говорится, береженого Бог бережет.

Это не доставит особых неудобств при подключении электроприборов, зато огородит от беды ваших близких, ведь подростки так часто сначала думают, и только потом делают. Да и взрослые могут забыться и сделать что-то спонтанно.

Обзор ГОСТ Р 50571.11-96 (МЭК 364-7-701-84)

«Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения»

В этом ГОСТе описаны требования к электроустановкам в ванных и душевых помещениях в окружающих их зонах. Влажное помещение разбивается на четыре зоны.

  • Зона 0 — там, где будет стоять вода, т.е. внутри ванны или душевого поддона.
  • Зона 1 — по горизонтали это внешний край ванны или душевого поддона (или, если поддона нет, то до 60 см от душевого разбрызгивателя), по вертикали на расстоянии от 0 до 2,25 м (т.е. от пола почти до потолка над ванной или душем).
  • Зона 2 отступает от зоны 1 еще на 60 см по горизонтали.
  • Зона 3 отступает от зоны 2 еще на 2,4 м.

Зона 0, 1, 2 и 3 при установки ванны



Зона 0, 1, 2 и 3 при установки душа с поддоном (или душевой кабины)


В зонах 0, 1, 2 выключатели устанавливать нельзя (701.53)

В зоне 0, 1, 2 розеток быть не должно. В зоне 3 могут быть розетки, если они защищены с помощью УЗО или АВДТ с током утечки, не превышающим 30 мА.

Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,60 м от двери в душевую кабину, изготовленную заводским способом. Соединительные коробки могут устанавливаться только в зоне 3.

В зоне 0 допускается установка только электроприборов, предназначенных для применения в ванне.

В зоне 1 могут устанавливаться только водонагреватели.

В зоне 2 могут устанавливаться только водонагреватели и светильники класса II.

Обзор ПУЭ

П. 7.1.48. В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.

Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

Все рассуждения по поводу степени защиты IP относятся к электрооборудованию, а не к розеткам!

Выводы

  1. Розетки не должны располагаться ближе, чем в 60 см от источника воды (например, края наполненной ванны).

  2. Лучше отнести розетки от источника воды на 1,5 метра, чтобы ни у кого бы физически не вышло уронить в воду смартфон, стоящий на зарядке. Да, мы понимаем, что это маловероятно, никто не будет проверять, где в ванной комнате вы установите розетки, выбор за вами, но существует печальная статистика. Принимать решение только вам.

  3. Логично, чтобы розетки не располагались у пола даже в зоне 3. Вдруг случится потоп? Розетки не должны оказаться в воде.

  4. Логично не располагать розетки напротив вентилей или фланцевых соединений. Даже если вентиль лопнет, то струя воды не должна быть направлена в розетку, ведь в это время в ванной комнате могут находиться ваши близкие.

  5. Розетки ванной комнаты должны быть защищены исправным УЗО с током утечки не более 30 мА, подробности в нашей статье 9 важных фактов про УЗО — сделайте ваши розетки на 100% безопасными.

  6. Есть рекомендации применять в ванных комнатах УЗО с током утечки 10 мА (см. СП 31-110-2003, приложение А).

  7. Все рассуждения в ПУЭ или ГОСТ Р 50571.11-96 по поводу степени защиты IP относятся не к розеткам, а к электроприборам. Перечислим их, вдруг они Вам пригодятся при выборе светильника для ванной комнаты.
    • В зоне 0 устанавливаются электроприборы со степенью защиты не менее IPХ7, напряжением до 12 В, предназначенные для применения в ванне, причем источник питания должен размещаться за пределами этой зоны.
    • В зоне 1 могут устанавливаться только водонагреватели, степень защиты от IPX5.
    • В зоне 2 могут устанавливаться водонагреватели и светильники класса защиты 2, степень защиты от IPX4.
    • В зоне 3 могут устанавливаться электроприборы со степенью защиты IPX1.

  8. Если Вы хотите установить розетку близко к воде, не стоит думать, розетка с повышенной степенью защиты обеспечит Вам безопасность.
Большинство производителей выпускает розетки со степенью защиты IP44. Что значит IP44?

По ГОСТ 14254-2015 розетка с закрытой крышкой IP44 (она же «пылевлагозащищенная розетка») будет оставаться исправной, если на нее будут попадать брызги, падающие с любого направления.

Во-первых, если на такую розетку будет воздействовать не брызги, а струя воды, то она может стать причиной поражения человека электрическим током.

Во-вторых, при открывании крышки розетки степень защиты снижается с IP44 до степени защиты IP обычной розетки, не верите — уточните у производителя. Теперь вспомните, как часто Вы вынимаете вилку из розетки, к которой подключена, например, стиральная машина?

Так зачем рисковать?

Можно установить розетки с обычной степенью защиты и, например, защитными крышками, подальше от источников воды, это будет достаточно для обеспечения безопасности.




В этой статье описана ситуация с установкой розеток в индивидуальных жилых помещениях — в квартирах, таунхаусах, коттеджах и т.д.

P. S. Если речь идет о гостиницах, банях, саунах, прачечных и других общественных зданиях, то требования еще жестче.

ПУЭ, п. 7.1.48. Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц.

В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.

    Страница не найдена — BLOG.XIOT

    Обзор

    Dolby Atmos — лучшая технология для объёмного звука в кинозале кинотеатра и у Вас

    Полезные советы

    Светодиодные (LED) лампы успели стать обыденностью, не смотря на более высокую стоимость, чем у

    Проектирование

    Счётчик энергии Zennio KNX Kesp. Рассмотрим особенности устройства, его характеристики и трансформаторы тока

    Акустика

    Факторы, влияющие на звук акустики.

    Полезные советы

    Разрядник — электрический аппарат, предназначенный для ограничения перенапряжений в электротехнических установках и электрических сетях.

    Новости и новинки

    Новые KNX выключатели для умного дома: JUNG F10 KNX выглядят как классические выключатели света,

    Интерфейс

    Pure Sockets — Документация по языку и библиотеке Pure

    Версия 0.8, 11 апреля 2018 г.

    Альберт Граф

    Это интерфейс для функций сокета Беркли. Он обеспечивает большую часть основные функции, поэтому вы можете создавать сокеты как для потока, так и для дейтаграммы протоколы и использовать их для передачи сообщений. Файловые сокеты в стиле Unix также доступны, если хост-система их поддерживает.

    Установка

    Получить последний источник из https://битбакет.org/purelang/pure-lang/downloads/pure-sockets-0.8.tar.gz.

    Запустите make, чтобы скомпилировать модуль, и sudo make install, чтобы установить его в каталог чистой библиотеки. Чтобы удалить модуль, используйте sudo make удалить. Есть ряд других целей (в основном для сопровождающих), подробности см. в Makefile.

    make пытается угадать ваш каталог установки Pure и зависит от платформы настраивать. Если это не так, вы можете установить некоторые переменные вручную. В в частности, make install prefix=/usr устанавливает префикс установки и make PIC=-fPIC или другой подобный флаг может понадобиться для компиляции на 64 битовые системы.Вы также можете установить пользовательские параметры компиляции с помощью CFLAGS. переменная, например: make CFLAGS=-O3. Опять же, пожалуйста, смотрите Makefile для подробности.

    Использование

    Чтобы использовать операции этого модуля, добавьте в скрипт Pure следующее:

    При загруженном модуле сокетов все стандартные функции сокетов недоступны. доступны и работают почти так же, как в C. Единственная реальная разница в том, что для удобства функции принимают адреса сокетов в качестве параметров (указатели struct_sockaddr* в Pure), вызываются без addrlen параметр; размер структуры адреса сокета будет выведен автоматически и передается нижележащим функциям C.Кроме того, есть некоторые вспомогательные функции, которые действуют как оболочки для getaddrinfo и getnameinfo для создания адресов сокетов из символической информации (имя хоста или ip, имена или номера портов) и вернуть информацию о существующем адресе указатели, см. раздел «Создание и проверка адресов сокетов» ниже.

    Ниже приведен список предоставляемых функций. См. соответствующее руководство страницы для получения подробной информации и проверьте Pure scripts в подкаталоге examples на наличие Некоторые примеры.

    Создание и проверка адресов сокетов

    Эти функции относятся к Pure.Адреса созданных сокетов распределены по распределению и автоматически освобождаются при сборке мусора.

    сокетдр ()

    Создать указатель на пустой адрес сокета, подходящий для хранения сокета адрес результата подпрограмм, таких как accept, getsockname, recvfrom и т. д., которые возвращают адрес сокета.

    sockaddr ([int family,] char *path)

    Создать локальный (также известный как файловый) адрес сокета для данного пути. Параметр семейства, если он указан, должен быть здесь AF_UNIX.Пожалуйста обратите внимание, что AF_UNIX поддерживается не на всех платформах. Вы можете проверить для этого проверив константу HAVE_AF_UNIX, которая является правдой значение, указывающее, доступен ли AF_UNIX в вашей системе.

    sockaddr ([int family,] char *host, char *port)
    sockaddr ([int family,] char *host, int port)

    Используется getaddrinfo для получения AF_INET или Адрес AF_INET6 для заданного имени хоста (или числовой IP-адрес в строковая форма) и порт (указанный либо как целое число, либо как строка).Если семейство опущено, по умолчанию используется значение AF_UNSPEC, которое соответствует обоим Адреса AF_INET и AF_INET6.

    sockaddrs ([int family,] char *host, char *port)
    sockaddrs ([int family,] char *host, int port)

    Это работает как sockaddr выше, но возвращает список с all совпадающие адреса.

    sockaddr_family адрес

    Возвращает семейство адресов для заданного адреса.

    sockaddr_path адрес

    Возвращает путь для адресов AF_UNIX.

    sockaddr_hostname адрес

    Возвращает имя хоста, если доступно, в противном случае — IP-адрес.

    sockaddr_ip-адрес

    Возвращает IP-адрес.

    sockaddr_service адрес

    Возвращает имя службы (он же порт).

    sockaddr_port адрес

    Возвращает номер порта.

    sockaddr_info адрес

    Возвращает удобочитаемое описание адреса сокета в виде (семейство, имя хоста, порт) кортеж.Вы должны быть в состоянии передать это в sockaddr еще раз, чтобы получить исходный адрес.

    Создание и закрытие сокетов

    протокол типа домена сокета

    Создает сокет для данного семейства протоколов (AF_UNIX, AF_INET или AF_INET6), тип сокета (SOCK_STREAM, SOCK_DGRAM и т. д.) и протокол. Обратите внимание, что в Linux мы также поддерживаем SOCK_NONBLOCK (неблокирующий) и SOCK_CLOEXEC (close-on-exec) флаги, которые могут быть объединены с типом сокета для получения розетки с соответствующими характеристиками.Номер протокола обычно равен 0, обозначающий протокол по умолчанию, но он также может быть любым из предписанных Константы IPPROTO (несколько общих предопределены этим модуль, попробуйте показать -g IPPROTO_* список из них).

    протокол типа домена socketpair sv

    Создать пару сокетов. Дескрипторы возвращаются в виде целого числа вектор sv передается в последнем аргументе.

    выключение fd как

    Выполнить отключение на сокете.Второй аргумент должен быть одним из SHUT_RD, SHUT_WR и SHUT_RDWR.

    закрытая розетка fd

    Это предусмотрено для совместимости с Windows. В системах POSIX это просто близко.

    Установление соединений

    принять адрес sockfd
    привязать sockfd адрес
    подключить sockfd адрес
    слушать невыполненную работу sockfd

    Сокет ввода-вывода

    флаги recv fd buf len
    отправить fd buf len флаги
    recvfrom fd buf len flags addr
    sendto fd buf len flags addr

    Обычные флаги отправки/получения, указанные в POSIX (MSG_EOR, MSG_OOB, MSG_PEEK, MSG_WAITALL) предоставлены.В Linux мы также поддерживаем MSG_DONTWAIT. Обратите внимание, что на В системах POSIX вы также можете просто fdopen дескриптор сокета и использовать стандартные операции ввода/вывода файлов из системного модуля.

    Информация о сокете

    getockname fd-адрес
    getpeername fd адрес
    getockopt имя уровня fd val len
    setockopt имя уровня fd val len

    Для getsockopt и setsockopt в настоящее время только Уровень SOL_SOCKET определяется (аргумент уровня) вместе с доступные параметры сокета POSIX (аргумент имени).Попробуйте показать -g SO_* для получить список тех. Также обратите внимание, что для большинства параметров уровня сокета значение val аргумент на самом деле является int*, поэтому вы можете передать чистый вектор int (с len = SIZEOF_INT) для этого параметра.

    Пример

    Вот довольно простой пример использования потоковых сокетов Unix. Хранить вещи просто, это не проверяет никаких ошибок и просто продолжает отправлять строки взад и вперед. Более сложные примеры можно найти в каталоге примеров. в источниках.

     с помощью розеток, система;

    константный путь = "сервер_сокет";
    extern int unlink(char *name);

    сервер = цикл с
      цикл = цикл, если ~ null s && ~ ответ fp s когда
        // Подключиться к клиенту.cfd = принять fd $ sockaddr ();
        // Открываем клиентский сокет как ФАЙЛ* и читаем запрос.
        fp = fdopen cfd "r+"; s = f получает fp;
      конец;
      loop = ставит "сервер выходит" $$ closesocket fd $$
             отвязать путь $$() в противном случае;
      ответ fp s::string = s=="quit\n", когда
        // Обработать запрос. (Здесь мы просто печатаем полученное
        // сообщение и передать его обратно клиенту.)
        printf "сервер> %s" s;
        fputs s fp;
      конец;
    конец, когда
      // Создаем серверный сокет и начинаем слушать.разъединить путь;
      fd = сокет AF_UNIX SOCK_STREAM 0;
      привязать fd (путь sockaddr); слушать фд 5;
      printf "сервер прослушивает путь '%s'\n";
    конец;

    клиент = цикл с
      // Продолжаем читать запросы со стандартного ввода.
      цикл = цикл, если ~null s && ~request s, когда
        fputs "клиент> " stdout; s = fgets стандартный ввод;
      конец;
      loop = помещает "клиент выходит" $$() в противном случае;
      запрашивать s::string = s=="quit\n", когда
        fd = сокет AF_UNIX SOCK_STREAM 0;
        подключить fd (путь sockaddr);
        // Отправляем запрос на сервер.fp = fdopen fd "r+"; fputs s fp;
        // Получить ответ.
        s = f получает fp;
      конец;
    конец;


    Чтобы использовать этот пример, запустите функцию сервера в одном экземпляре Pure интерпретатор и клиентская функция в другом. Введите строку, когда клиент запрашивает ввод; он будет напечатан сервером. За сцены, сервер также отправляет строку обратно клиенту. После получения ответ, клиент запрашивает следующую строку ввода. Ввод конца файла в приглашение клиента завершает работу клиента, но сохраняет работу сервера, так что вы может запустить другой клиент и переподключиться к серверу.Вход просто выход в клиенте завершается как сервер, так и клиент. Вот как типичный взаимодействие может выглядеть так:

     > клиент;
    клиент> 1+1
    клиент> панель foo
    клиент> выйти
    клиент выходит
    ()

    > сервер;
    сервер прослушивает 'server_socket'
    сервер> 1+1
    сервер> foo бар
    сервер> выйти
    сервер выходит
    ()


    Обратите внимание, что хотя сервер обрабатывает запросы последовательно, он принимает подключения от нового клиента после каждого запроса, чтобы можно было запускать как можно больше клиентов, как вам нравится.

    socket.io-чистый — нпм

    Как использовать

    В следующем примере socket.io подключается к обычному Node.JS. HTTP-сервер прослушивает порт 3000 .



    var server = require('http').createServer();

    var io = require('socket.io')(сервер);

    io.on('соединение', function(socket){

      socket.on('event', function(data){});

      socket.on('disconnect', function(){});

    });

    сервер.слушать(3000);

    Автономный



    var io = require('socket.io')();

    io.on('соединение', функция(сокет){});

    io.listen(3000);

    В сочетании с Express

    Начиная с 3.0 экспресс-приложения стали обработчиками запросов. функции, которые вы передаете экземплярам http или http Server . Тебе нужно передать сервер на socket.io , а не экспресс-приложение функция.



    var app = require('express')();

    var server = require('http').createServer(app);

    var io = require('socket.io')(сервер);

    io.on('connection', function(){  });

    server.listen(3000);

    В сочетании с Koa

    Как и Express.JS, Koa работает, предоставляя приложение как запрос обработчика, но только путем вызова метода обратного вызова .



    var app = require('koa')();

    var server = require('http').создать сервер (приложение. обратный вызов ());

    var io = require('socket.io')(сервер);

    io.on('connection', function(){  });

    server.listen(3000);

    API

    Сервер

    Выставлено require('socket.io') .

    Сервер()

    Создает новый сервер . Работает с и без него новый :



    var io = require('socket.io')();

    var Server = require('socket.io');

    var io = новый Server();

    Сервер (опции: Объект)

    Опционально, первый или второй аргумент (см. ниже) сервера конструктор может быть объектом опций.

    Поддерживаются следующие параметры:

    • serveClient устанавливает значение для Server#serveClient()
    • path устанавливает значение для Server#path()

    Одни и те же параметры, передаваемые в socket.io, всегда передаются в engine.io Сервер , который создается. См. Engine.io опции в качестве ссылки.

    Сервер(srv:http#Server, опции:Object)

    Создает новый сервер и прикрепляет его к данному srv .По выбору opts можно пройти.

    Сервер (порт: номер, параметры: объект)

    Привязывает socket.io к новому http.Server , который прослушивает порт .

    Сервер#serveClient(v:Boolean):Сервер

    Если v равно true , подключенный сервер (см. Server#attach ) будет обслуживать файлы клиента. По умолчанию true .

    Этот метод не действует после вызова attach .



    var io = require('socket.io')(http, { serveClient: false });



    var io = require('socket.io')();

    io.serveClient(false);

    io.attach(http);

    Если аргументы не указаны, этот метод возвращает текущее значение.

    Сервер#путь(v:String):Сервер

    Устанавливает путь v , по которому engine.io и статические файлы будут служил. По умолчанию /socket.io .

    Если аргументы не указаны, этот метод возвращает текущее значение.

    Сервер#адаптер(v:Адаптер):Сервер

    Устанавливает адаптер на . По умолчанию используется экземпляр адаптера , который поставляется с socket.io, который основан на памяти. Видеть socket.io-адаптер.

    Если аргументы не указаны, этот метод возвращает текущее значение.

    Сервер # происхождение (v: строка): сервер

    Устанавливает разрешенные источники v . По умолчанию разрешено любое происхождение.

    Если аргументы не указаны, этот метод возвращает текущее значение.

    Сервер # происхождение (v: функция): сервер

    Устанавливает разрешенные источники как динамическую функцию. Функция принимает два аргумента origin:String и обратный вызов(ошибка, успех) , где успех — логическое значение, указывающее, разрешено ли происхождение или нет.

    Возможные недостатки :

    • в некоторых ситуациях, когда невозможно определить происхождение может иметь значение *
    • Поскольку эта функция будет выполняться для каждого запроса, рекомендуется сделать так, чтобы эта функция работала как можно быстрее
    • Если сокет .io используется вместе с Express , заголовки CORS будут затронуты только для запросов socket.io . Для экспресса можно использовать cors

    Сервер#сокеты:пространство имен

    Пространство имен по умолчанию ( / ).

    Сервер#attach(srv:http#Server, opts:Object):Server

    Подключает сервер к экземпляру engine.io на srv с в комплекте опций (опционально).

    Сервер # прикрепить (порт: номер, параметры: объект): сервер

    Подключает сервер к движку.io экземпляр, привязанный к порту с заданным выбирает (опционально).

    Сервер # слушать

    Синоним Server#attach .

    Сервер#bind(srv:engine#Server):Сервер

    Только расширенное использование. Привязывает сервер к определенному серверу engine.io (или совместимый API).

    Сервер # onconnection (сокет: двигатель # Socket): сервер

    Только расширенное использование. Создает новый клиент socket.io из входящего двигатель.io (или совместимый API) сокет .

    Сервер#из(nsp:String):пространство имен

    Инициализирует и извлекает заданное пространство имен по его пути идентификатор nsp .

    Если пространство имен уже было инициализировано, оно сразу же возвращается.

    Сервер # излучает

    Отправляет событие всем подключенным клиентам. Следующие два эквивалент:



    var io = require('socket.io')();

    io.sockets.emit('событие отправлено всем подключенным клиентам');

    ио.emit('событие отправлено всем подключенным клиентам');

    Другие доступные методы см. в разделе Пространство имен ниже.

    Сервер#закрыть

    Закрывает сервер сокетов



    var Server = require('socket.io');

    var PORT   = 3030;

    var server = require('http').Server();



    var io = Server(PORT);



    io.close();



    server.listen(ПОРТ);



    io = Сервер(сервер);

    Сервер # использовать

    См. Namespace#use ниже.

    Пространство имен

    Представляет пул сокетов, подключенных в заданной области, определенной по имени пути (например: /chat ).

    По умолчанию клиент всегда подключается к /.

    События

    Пространство имен#имя:String

    Свойство идентификатора пространства имен.

    Пространство имен#connected:Object

    Хэш объектов Socket , подключенных к этому проиндексированному пространству имен по идентификатор .

    Пространство имен#use(fn:Function):Пространство имен

    Регистрирует промежуточное программное обеспечение, которое представляет собой функцию, которая выполняется для каждый входящий Socket и получает в качестве параметра сокет и функция для опциональной отсрочки выполнения до следующего зарегистрированного промежуточное ПО.



    var io = require('socket.io')();

    io.use(function(socket, next){

     if (socket.request.headers.cookie) return next();

     next(new Error('Ошибка аутентификации'));

    });

    Ошибки, переданные в обратные вызовы промежуточного программного обеспечения, отправляются как специальная ошибка пакеты клиентам.

    Розетка

    A Socket — это основной класс для взаимодействия с браузером. клиенты. Сокет принадлежит определенному пространству имен (по умолчанию /) и использует базовый клиент для связи.

    Сокет#комнаты:Массив

    Список строк, идентифицирующих комнаты, в которых находится эта розетка.

    Сокет#клиент:Клиент

    Ссылка на базовый объект Client .

    Сокет#подключение:Сокет

    Ссылка на базовое транспортное соединение Client (engine.io Объект Socket ).

    Сокет#запрос:Запрос

    Прокси-получатель, который возвращает ссылку на запрос , который возник основной двигатель.io Клиент . Полезно для доступа заголовки запросов, такие как Cookie или User-Agent .

    Идентификатор сокета: строка

    Уникальный идентификатор сеанса сокета, полученный из базовый клиент .

    Socket#emit(name:String[, …]):Socket

    Выдает событие в сокет, указанный строкой name . Любой могут быть включены другие параметры.

    Поддерживаются все структуры данных, включая Буфер .JavaScript функции не могут быть сериализованы/десериализованы.



    var io = require('socket.io')();

    io.on('соединение', function(socket){

      socket.emit('an event', { some: 'data' });

    });

    Socket#join(name:String[, fn:Function]):Socket

    Добавляет сокет в комнату и при необходимости запускает обратный вызов fn с подписью err (если есть).

    Розетка автоматически становится членом комнаты, идентифицируемой с ее идентификатор сеанса (см. Socket#id ).

    Механика объединения комнат осуществляется адаптером который был настроен (см. Server#adapter выше), по умолчанию socket.io-адаптер.

    Socket#leave(name:String[, fn:Function]):Socket

    Удаляет сокет из комнаты и, при необходимости, запускает обратный вызов fn с подписью err (если есть).

    Комнаты покидают автоматически при отключении .

    Механизмы выхода из комнат регулируются адаптером который был настроен (см. Server#adapter выше), по умолчанию разъем.io-адаптер.

    Socket#to(room:String):Socket

    Socket#in(room:String):Socket

    Устанавливает модификатор для последующей эмиссии события, которое событие только транслируется на сокеты, которые присоединились к данной комнате .

    Чтобы излучать в несколько комнат, вы можете позвонить с по несколько раз.



    var io = require('socket.io')();

    io.on('соединение', function(socket){

      socket.to('others').emit('an event', { some: 'data' });

    });

    Клиент

    Класс Client представляет входящий транспорт (engine.ио) связь. Клиент может быть связан со многими мультиплексированными Socket . которые принадлежат разным пространствам имен s.

    Клиент#соединение

    Ссылка на базовое соединение engine.io Socket .

    Клиент#запрос

    Прокси-получатель, который возвращает ссылку на запрос , который возникло соединение engine.io. Полезно для доступа заголовки запросов, такие как Cookie или User-Agent .

    Отладка/регистрация

    Socket.IO питается от отладки. Чтобы увидеть все выходные данные отладки, запустите приложение с переменной среды DEBUG включая желаемую область.

    Чтобы увидеть вывод всех областей отладки Socket.IO, вы можете использовать:

      DEBUG=socket.io* узел myapp


    Лицензия

    Массачусетский технологический институт

    Высота установки розеток и выключателей от пола. Рекомендации по высоте для розеток и выключателей Нормы высоты для розеток и выключателей

    Установка розеток должна производиться в соответствии с действующими нормами, ведь от этого зависит не только производительность, но и безопасность.Если не подумать об этом моменте, в устройство может попасть вода, повышенный риск получения травм механического характера и т.д. Кроме того, придется использовать удлинители, т.к. вилки не будут доставать до розеток. Именно поэтому крайне важно устанавливать эти устройства на определенной высоте.

    Уже давно все стремятся сделать ремонт в соответствии с зарубежными требованиями, считая именно это решение наиболее привлекательным с эстетической и практической точки зрения.Скажем сразу: такого стандарта нет. Под ним обычно понимают просто использование новейших технологий в работе.

    Несмотря на это, считается, что высота выключателя от пола по евростандарту составляет 100 см, а розетки — 30 см. Это расстояние выбрано исключительно из практических соображений, ни в каких документах оно не указано. Именно поэтому можно немного изменить расстояние от плинтуса. В этом нет ничего плохого.

    Инструкция ПУЭ

    Совсем другое дело правила устройства электроустановок ( ПУЭ ) во многих документах.Такой стандарт существовал еще в советское время и регламентировал установку розеток на 90 см, а выключателей на 1,6 м от поверхности пола.

    Объясняется такое решение просто: электроприбор всегда на виду, а значит, возникновение аварийной ситуации гораздо проще обнаружить или предотвратить.

    Современные требования несколько иные. ГОСТ предписывал такие устройства размещать в соответствии со следующими требованиями:

    • не ближе 0.6 м от душевых дверей;
    • не менее 5 м от газопроводов;
    • примерно 0,6 м от раковины;
    • на предприятиях общественного питания и торговли данные электроприборы предписано устанавливать на высоте 1,3 м, в общественных местах — до 1 м.

    Нет указаний на высоту креплений для розеток в квартирах и частных домах, но любой электрик вам скажет, что она должна быть не менее 10 см. Что касается выключателей, то указанный выше 1 м как раз является оптимальным вариантом для всех членов семьи, но он тоже нигде не записан.В дошкольных учреждениях этот показатель нормализуется – 180 см.

    Из всего вышесказанного можно сделать вывод, что так называемый евростандарт и ПУЭ не нарушают общих правил пользования электроприборами, а значит, вы сами решаете, на каком расстоянии от пола должна располагаться розетка или выключатель, а в пределах, описанных ранее.

    Критерии выбора расположения и высоты электроприборов

    Размещение розеток и выключателей по евростандарту предполагает относительно небольшое расстояние от цоколя.Но не стоит ставить это во главу угла, ведь безопасность и комфорт эксплуатации стоят на первом месте.

    Установить розетку или выключатель не так уж и сложно – сложнее определиться с выбором их расположения, ведь передвигать и демонтировать при уже выполненном ремонте будет намного сложнее.

    Выключатели входные и выходные Евростандарт

    При ремонте помещения возникает такой вопрос, как высота установки выключателей и розеток. Многие мастера прибегают к такому способу крепления, как евростандарт.Для некоторых пользователей это не только современно, но и удобно.

    При этом расстояние от пола не может превышать 90 см. Если учесть средний рост взрослого человека, то, проходя мимо такого устройства, вы легко сможете включить или выключить его, просто поднеся к нему руку, вам не нужно дополнительно сгибать или растягивать его. Но это не значит, что такая высота и переключатели (евростандарт) единственно правильное решение. Разместить то или иное устройство можно на любом уровне и удобном для пользователя месте, соблюдая при этом меры безопасности.

    Установка выключателей

    Существует три основных метода монтажа выключателя.

    Распространен в советское время, когда высота установки выключателей и розеток была примерно 160 см от пола. Пользователи привыкли располагать выключатель на уровне глаз, это рациональный подход при низкой мебели в комнате.

    Это также защита от маленьких детей, которые любят их щелкать. В этом случае такое баловство исключено.

    Евростандарт. Высота от пола до установленного выключателя всего 90 см. Это очень удобно, ведь проходя мимо, можно легко взяться за руку и нажать на нее.

    Установка в удобном для пользователя месте. Присутствуют нестандартные решения в дизайне и интерьере, не позволяющие разместить выключатель по общепринятым стандартам. Поэтому, если к безопасности претензий нет, устройство можно установить где угодно.

    Установка розеток

    Советский подход.В этом варианте высота розеток от пола не менее 90 см.

    Евростандарт предусматривает установку розеток на меньшем расстоянии от пола – 30 см. В то же время этот вариант более удобен, так как удобнее подключать технику и прятать ее провода.

    При выборе варианта установки учитывайте назначение помещения и какие устройства будут подключаться. Так, на кухне было бы неправильно размещать розетки на полу, ведь вся техника расположена на уровне стола.Поэтому удобнее пользоваться розеткой на одном уровне.

    Отметим еще один нюанс. Розетки прошлого образца не всегда позволяют подключить современный прибор. Лучше выбирать блоки евростандарта, тогда не будет необходимости использовать переходники, что может привести к падению напряжения и возгоранию.

    Отличия розеток евростандарта от советского в диаметре штырей, а у «европейцев» 0.на 8 мм больше. Также разное расстояние между ними. Естественно сила тока разная. У советских только диапазон от 6,3 до 10 А, а у европейских от 10 до 16 А, что увеличивает возможность использования различного оборудования.

    Пользователи отмечают существенную разницу в удобстве «советской» установки и евростандарта в пользу последней.

    Установить розетку или выключатель нужно в том месте, где будет целесообразно и удобно пользоваться, конечно, не забывая о безопасности.Напольные розетки будут разумным решением только в необходимом для этого месте.

    В помещениях, имеющих большую площадь, следует устанавливать несколько выключателей, чтобы обеспечить максимальный комфорт передвижения в темное время суток.

    Следует соблюдать осторожность при установке розеток в санузлах. Они должны быть снабжены специальным устройством, предохраняющим от утечки тока, то есть должны быть заземлены. Розетку (например, для стиральной машины) желательно вынести за пределы помещения.

    Не меньшего внимания заслуживают розетки на кухне, особенно в месте большого скопления бытовой техники. В этом случае нужно монтировать розетки на 5-10 см выше столешницы.

    Не помешает и несколько дополнительных розеток на кухне, так как всегда есть вероятность, что вам потребуется подключить пару лишних приборов одновременно.

    Количество выключателей и розеток в доме следует принимать достаточным для комфортного пользования электроприборами и освещением.

    Общие правила

    Высота установки выключателей и розеток на кухне – это отдельный вопрос, так как там повышенная влажность и риск затопления.

    Для розеток от пола 10 см.

    Розетки для встраиваемой техники монтируются на высоте не менее 30 см от пола, но не выше 60 см.

    Провод от прибора к розетке не должен быть длиннее 150 см.

    От вытяжки до прибора не более 20 см.

    Если розетку необходимо установить под мойку, то степень ее защиты от влаги должна быть соответствующей (не ниже IP 44).

    Для другой бытовой техники розетки можно установить в любом месте фартука. Но следует помнить, что их установка запрещена непосредственно над плитой или мойкой, за выдвижным ящиком, за встроенной техникой.

    Нормативные документы

    Модный нынче «евростандарт» есть не что иное, как нормы установки розеток и выключателей, перенятые у мастеров Западной Европы.

    Но документов по этому поводу нет. Существуют нормы, регламентирующие высоту установки выключателей и розеток. СНиП 31-110-2003 — один из документов, в котором прописаны соответствующие цифры.

    Содержит правила и некоторые положения по установке таких строительных элементов. Это значит, что установка выключателя в квартире со стороны дверной ручки не должна быть выше 1 метра от пола. А высота выключателей в общественном месте не должна превышать 1 м.5 метров от пола.

    Розетки должны быть оборудованы специальной защитой от детей, особенно в помещениях, где предполагается их длительное пребывание. В школе розетки должны располагаться на высоте более 1,8 метра от пола. Есть еще ГОСТ Р 50571.11-96, в нем указаны нормы высоты установки выключателей и розеток в санузлах.

    Электромонтаж

    Качественный монтаж электрических выключателей и розеток – залог безопасности и комфорта.Цель ремонтных работ – улучшить дизайн всего помещения и обеспечить доступ к технике.

    Преимущественно переключения также осуществляются перед началом отделочных работ. Это дает следующие существенные преимущества:

    Значительно улучшена конструкция.

    Вы можете увеличить количество необходимых розеток.

    Расположение приборов выбирается с учетом расстановки мебели.

    Появляется возможность установки современных розеток, коробки которых полностью исключают вытаскивание вместе с вилкой.

    Скрытая проводка и подобранная высота выключателей и розеток способствуют тому, что помещение выглядит гармонично.

    Увеличена мощность и надежность проводки.

    Установка выключателей по евростандарту. Этот вариант более современный и для некоторых более комфортный. При евростандарте выключатели устанавливаются на расстоянии 90 см от пола. Это позволяет включать и выключать свет, не поднимая руки и не проходя мимо.Установка выключателей по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где вам будет удобно. Невзирая ни на какие стандарты и без ущерба для безопасности.

    Чтобы разобраться в этом вопросе подробнее, начнем с коммутаторов.

    Возможны три варианта установки выключателей:

    Советский. Он заключается в том, что выключатели устанавливаются на расстоянии около 160 см от пола.Для многих этот вариант был и остается самым подходящим. Во-первых, люди привыкли, что выключатель находится на уровне глаз, а во-вторых, этот вариант наиболее рациональный, когда возле выключателя находится низкая мебель, не позволяющая установить выключатель ниже. Также немаловажным фактором является наличие детей, малыши очень любят играть со светом, а в данном варианте это невозможно.
    Установка выключателей по евростандарту .Этот вариант более современный и для некоторых более комфортный. При евростандарте выключатели устанавливаются на расстоянии 90 см от пола. Это позволяет включать и выключать свет, не поднимая руки и не проходя мимо. по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где вам будет удобно. Невзирая ни на какие стандарты и без ущерба для безопасности.

    Установка розеток.

    Розетки также могут быть установлены на разном расстоянии от пола, но в этом случае наиболее рациональным является евростандарт установки розеток, так как они устанавливаются на расстоянии 30 см от пола.Это намного удобнее привычного нам советского варианта, когда они устанавливались на расстоянии 90 см от пола, это позволяет комфортно пользоваться бытовой техникой и прятать провода. Но и здесь надо помнить о назначении помещения, в котором установлены розетки, так как, например, на кухне иногда необходимы провода над столом, где непосредственно используется техника.

    И пару слов о технической части темы установки розеток, все мы пользуемся розетками евростандарта, так как те розетки которые стояли в недавнем прошлом не позволяют использовать большинство бытовых приборов.Есть такое понятие, как переходники, но их использование далеко не безопасно, так как может привести к возгоранию. В розетках европейского стандарта диаметр штырей на 0,8 мм больше, чем в отечественных. Расстояние между ними также разное. Сила тока в евророзетках 10 А или 16 А, в бытовых — 6,3 А или 10 А. То есть в данном случае европейский стандарт установки розеток дает большие возможности для использования бытовой техники.

    Установка евростандарта розеток

    Установка розеток по евростандарту включает в себя перечисление множества пунктов, которые по некоторым мнениям лучше всего соблюдать и выполнять именно с написанием.Ведь все пояснения из руководств по устройству собственной электропроводки относятся к евростандарту, выполняющему функцию вашего спасителя.

    Несмотря на любимые заявления о правильности всех изречений евростандарта, об установленной системе, которую следует соблюдать, установка розеток по евростандарту может принимать разный вид. Главное правило – розетка должна быть установлена ​​в двадцати-тридцати см от пола, можно выбрать установку как внешней, так и внутренней розетки, особой разницы нет, кроме удобства использования.По тому же европейскому стандарту выключатели должны находиться на высоте 90 см. Но следует помнить, что европейский стандарт не всегда применим в быту, важную роль играет собственный комфорт и простота использования. В этом случае розетку можно разместить исходя из ваших будущих намерений, ведь потребность в чем-то есть всегда, невозможно установить розетку просто так, не зная, для чего она будет предназначена.
    С появлением в странах постсоветского пространства западной бытовой техники население столкнулось с проблемой подключения этих устройств к нашим бытовым розеткам.Для бесперебойной работы зарубежной бытовой техники и безопасности необходимо было установить розетки по евростандарту. Вошедшие в практику переходники не оправдали себя по пожарной безопасности, они стали источниками возгорания не только приборов, но и окружающих их предметов, что угрожало жизни владельцев бытовой техники.

    Установка розеток по евростандарту осуществляется с учетом требований безопасности к современной бытовой технике, в том числе выбор оптимальной высоты розеток и так далее.

    В евророзетках диаметр штырей на 0,8 мм больше, чем в отечественных. Еще и расстояние между штифтами. Сила тока в евророзетках составляет 10 или 16 А, в бытовых – 6,3 или 10 А. Отсюда следует, что установка розеток по евростандарту позволяет одновременно использовать большее количество электроприборов.

    Нормы и стандарты установки розетки, выключателя

    Единой нормы или стандарта по установке розеток не существует.Есть так называемый европейский стандарт. По этим правилам нет разницы, какую розетку устанавливать (внешнюю или внутреннюю). Безопасность и простота использования имеют значение. Так, по евростандарту розетки устанавливаются на расстоянии 20-30 сантиметров от пола, а выключатели в комнате — 90 см от пола, на кухне — 110 см.

    Евророзетки

    несколько отличаются от отечественных устройств. Диаметр штифтов и расстояние между ними в евророзетке больше.Сила тока тоже больше, почти в два раза: евро — 10-16 А, отечественный — 6,3-10 А. Поэтому установка розетки, выключателя по евростандарту выгоднее, т.к. Позволяет подключать несколько устройств одновременно.

    В России долгое время существовал другой вариант установки розеток и выключателей. Высота 160 см от пола — это советский стандарт расположения выключателя. Многие до сих пор считают его самым удобным. Выключатель находится в поле зрения глаз, позволяет установить рядом мебель, которая его не закроет, а также безопасен для детей, которые любят «щелкать» клавишами.
    Также можно выбрать более оригинальный американский стандарт установки розеток. Он предусматривает не только высоту от пола (раковины или кухонного стола) 30,5-41 см, но и определенное расстояние между розетками в помещении – 1,8 м, начиная от дверного проема.
    Установка розеток и выключателей в разных стенах

    Для обозначения розетки ее контур обводят на стене. При работе по бетону отверстие под раструб выдалбливается перфоратором с алмазной коронкой.Розетка может иметь разную форму: круглую или квадратную. Существуют также монтажные коробки для бетонных монолитных стен. Для крепления розетки в стене используется гипсовый клей, обычная гипсовая штукатурка или строительный гипс.

    Блок в розетке крепится с помощью выдвижных ножек или винтов. Сверху к нему крепится пластиковый корпус.

    Вы также можете установить розетку или выключатель в стене из гипсокартона. В этом случае отверстие вырезается с помощью специального инструмента.

    При установке розетки в гипсокартон используйте другую насадку для перфоратора.Процесс несколько отличается от установки розетки в бетон или кирпич. Все отверстия в гипсокартоне делаются заранее. На место отверстий протягиваются тросы, которые выводятся в подготовленные отверстия. Розетки для полых поверхностей, таких как гипсокартон, имеют специальные выступы. Они удерживают розетку на листе.

    Установка розеток, выключателей с открытой проводкой все реже встречается у электриков, так как они портят внешний вид помещения. Гораздо приятнее, когда все спрятано под стеной, все аккуратно и эстетично.
    Требования к современным розеткам и установке:

    При установке розетки или выключателя не перепутайте порядок подключения контактов. Особенно важно помнить об этом при подключении трехконтактной розетки с заземляющим контактом.
    Помимо того, что высота установки не нормируется единым стандартом, не нормируется и высота розеток, которые предназначены для кондиционеров и других приборов с заземляющим контактом.
    Розетки устанавливаются с расчетом на силу тока 6 А, одна штука на 10 м2 площади — по комнате, на кухне любого размера — две розетки.
    Устанавливать розетку в ванной можно только на расстоянии 0,6 м от ванной комнаты, а также при соблюдении следующих условий: используются влагозащищенные розетки, они подключены к источнику питания БСНН или ЗСНН или защищены УЗО.
    Не устанавливайте розетки в ванной под раковиной или над ней. Необходимо выбрать такую ​​схему разводки, которая исключит перегрузку в сети, т.е.е. важно защитить от перегрузки по току, иначе перегорит главный предохранитель и произойдет короткое замыкание в устройстве.
    Контакт вилки с розеткой не должен быть «неплотным». Надежный контакт не даст нагреться разъему и не приведет к возгоранию или повреждению кабеля.
    Токоведущие части розетки должны быть изолированы друг от друга, а также защищены от прикосновения.
    Некоторые современные розетки имеют защиту от неправильного подключения, когда в розетку нельзя вставить только один штырек вилки.

    Среди множества электромонтажных работ установка розетки, выключателя является одной из самых простых, но это не значит, что ее нужно выполнять каким-либо образом без соблюдения определенных правил.

    Обработано

    Устройство новой или замена старой проводки всегда связано с одним важным вопросом: какой должна быть высота розеток от пола, и на каком расстоянии должны быть установлены выключатели. На данный момент не существует единых правил и положений, поэтому в каждом отдельном случае нужно разбираться более подробно.

    Стандарты, СНиПы, регламенты — где найти точный ответ?

    Нельзя сказать, что есть точные рекомендации, где и на каком расстоянии устанавливать розетку в каждом конкретном случае. Дело в том, что во времена Советского Союза существовал ГОСТ, в котором безоговорочно указывалась высота установки розеток и выключателей. В первом случае цифра составляла 90–100 см от пола, а во втором – 150–170 см. На самом деле в этих значениях было рациональное зерно, ведь выключатель всегда находился на уровне глаз и был заметен, а для того, чтобы запитать любой прибор, находящийся в розетке, не нужно было наклоняться.Кроме того, такое расположение источников питания способствовало тому, что мебель можно было разместить в любом месте комнаты, что особенно важно в стесненных условиях проживания.

    В настоящее время во многих новых панельных домах еще можно встретить такое стандартное размещение. В нашем обиходе распространено слово «евростандарт», но на самом деле такого единого понятия не существует. Дело в том, что в каждой отдельной стране Европы действуют свои правила размещения блоков питания, не говоря уже о том, что некоторые из них имеют вдобавок отличные от наших конструкции розеток и выключателей.Как правило, под евростандартом понимается установка розеток на высоте 30–40 см от пола и установка выключателей на высоте от 80 см до одного метра. При этом отсутствуют рекомендации относительно их расположения в помещениях. Такое расположение розеток не очень удобно, так как для включения устройства постоянно приходится нагибаться, а проводов, висящих на стенах в комнате, нет.

    По российским нормам и правилам, например ПУЭ, ГОСТ Р 50571.11-96, СП 31-110-2003 и др., существует несколько основных положений, дающих рекомендации по установке розеток и выключателей:

    • в ванной, источники электроэнергии должны находиться на расстоянии не менее 60 см от душевых дверей и краны;
    • не допускается их размещение над и под умывальниками;
    • в школах и детских садах выключатели должны находиться на высоте 180 см от пола, а розетки должны иметь защитные экраны;
    • Расстояние розеток и выключателей от газопроводов должно быть не менее полуметра.

    Таким образом, нет конкретных данных, которые могли бы указать, на какой высоте устанавливать розетки и выключатели, а также нет сведений о том, где их лучше разместить относительно расстановки мебели в помещении и наличия той или иной техники. Однако этот факт позволяет домовладельцам устанавливать блоки питания в том месте, где им удобнее, а также дает возможность монтировать то их количество, которое они считают необходимым. При проектировании электропроводки постарайтесь учесть все нюансы расстановки мебели и техники, чтобы без необходимости не использовать в домашнем хозяйстве сетевые фильтры и не нагружать одну розетку несколькими мощными электроприборами.

    Розетки на кухне — как все предусмотреть

    Современная кухня не ограничивается холодильником и газовой плитой. Сегодня на ней можно найти микроволновую печь, электрочайник, тостер, посудомоечную машину и многое другое. Но для каждого из этих устройств важно учитывать правильное расположение розеток. Кроме того, важно учитывать расположение мебели и самого кухонного гарнитура. А если к этому добавить водопроводные и газопроводы, то вопрос правильной разводки становится особенно актуальным.Перед началом работ по обустройству электропроводки необходимо составить подробный план электропроводки с точным указанием каждого пункта относительно мебели, окон, дверей и коммуникаций.

    Для того, чтобы розетки и выключатели были практичными и максимально доступными, необходимо следовать некоторым рекомендациям, основанным на многолетнем опыте электриков и домашних мастеров. Во-первых, следует отметить, что в настоящее время выпускается большое количество оборудования с достаточно короткой длиной шнура.Сюда входят холодильник, посудомоечная машина, плита. Для этих устройств оптимальным будет расположение розеток на высоте 10–20 см от чистового напольного покрытия. Так как они постоянно подключены к сети, такое расстояние от пола до розетки позволит не провисать шнуру.

    Для подключения мелкой кухонной техники, такой как электрическая мясорубка, тостер, мультиварка, миксер и др., рекомендуется монтировать розетки, отступив 10–20 см от столешницы. Для них также можно предусмотреть источники питания на расстоянии 110 см от пола.В этом случае их будет удобно использовать, разместив на поверхности стола. Если на кухне есть встроенная техника, то источники питания должны располагаться не непосредственно за самой техникой, а за соседними шкафами, причем в задних стенках мебели нужно сделать отверстия, чтобы был свободный доступ для поворота это от. Оптимальная высота очков 30-60 см от пола.

    При установке розеток и выключателей над столешницей они должны располагаться на расстоянии не менее 60 см от источника воды.

    При установке вытяжки на кухне розетка для нее монтируется на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, при этом важно учитывать тот момент, что точка должна располагаться со стороны вентиляционной трубы, обеспечивая к ней свободный доступ. Над верхними шкафами кухонного гарнитура можно разместить розетки для встроенных в верхний ряд мебели осветительных приборов и для освещения рабочей зоны, если для них не предусмотрены отдельные выключатели.Также можно разместить выход для вентилятора, если он встроен в вентиляционный канал. Таким образом, все розетки можно условно разделить на три уровня: нижний, средний и верхний.

    Такой подход к расстановке проводки позволяет грамотно распределить точки по стенам кухни для их рационального использования. Кроме того, есть хорошая возможность прокладки проводки по отношению к мощности используемых приборов, ведь для некоторых из них рекомендуется вести отдельную линию до электрощита.Находясь на кухне, важно не только правильно определить высоту розеток и выключателей, но и сделать запас мощности на случай оснащения кухни новой техникой или замены старой техники на более мощную. Что касается установки выключателей на кухне, то их обычно располагают со стороны открытой части дверей на расстоянии опущенной руки, а это обычно 80–100 см.

    Можно ли ставить розетки в ванной?

    Еще пару десятков лет назад вопрос установки розеток в ванной комнате практически не обсуждался, а сегодня иметь розетку в ванной комнате просто необходимо, и их количество не ограничивается одной.Посудите сами, первым делом необходимо выделить персональную точку для стиральной машины, так как использовать удлинитель для подключения техники в принципе не рекомендуется. Желательно, если для него будет полностью выведена отдельная линия с обязательным подключением на ней УЗО. Для большего удобства его расположение рекомендуется на высоте одного метра. Это сделано для того, чтобы в любой момент можно было отключить устройство от сети.

    В домах, где за горячее водоснабжение отвечает котел, для него необходимо выделить отдельную линию с УЗО и розеткой, расположенной в непосредственной близости от прибора.Также допускается установка блоков розеток над столешницей в ванной комнате. Их используют для фенов, электробритв и другой мелкой бытовой техники. Важным ограничением при их установке является то, что они должны располагаться на расстоянии не менее 60 см от источника воды. Все розетки в ванной должны быть выполнены с заземлением и влагозащитным экраном, который защитит их от брызг.

    При выборе розетки необходимо обращать внимание на маркировку. Выглядит это так: IP XY, где Х — степень защиты от пыли.Y – степень защиты от влаги (для использования в ванной нужно покупать модели с номером не ниже 4). Сила тока приобретаемого изделия должна быть 16А. Допускается установка розеток с параметром 10А, но использовать их можно только для маломощного оборудования. При подсоединении к розеткам необходимо соблюдать осторожность и использовать медный кабель с тремя жилами (фаза, ноль и земля) сечением 2,5 мм.

    Кабель должен быть проложен непосредственно от распределительного щита, то есть в санузел должна быть выделена отдельная линия.Проводка прокладывается скрытым способом – в штробах или за гипсокартоном. Такой подход исключает возможность случайного повреждения и контакта с водой. Установке розеток в ванной должен предшествовать грамотно разработанный проект, в котором все расстояния будут вымерены до сантиметра. Только в этом случае можно безопасно пользоваться оборудованием и проводить водные процедуры.

    Выключатели, как правило, никогда не устанавливаются в самих санузлах, а располагаются перед входом в них.Высота установки выключателей обычно начинается от 80 см.

    Жилые комнаты — розеток не много

    Грамотная проводка в жилых комнатах позволит не только функционально пользоваться всеми благами цивилизации, но и обезопасит себя от многочисленных сетевых фильтров и висящих проводов. К сожалению, в типовых новостройках, да и в старом жилом фонде проектировщики ограничиваются двумя-тремя розетками на комнату, что в современных реалиях ничтожно мало.Отсюда и перегрузки в электросети, бесчисленные перебои с электричеством. И, что еще хуже, пожары. Поэтому, продумав дизайн помещения, обязательно следует продумать, на какой высоте устанавливать розетки и где их лучше разместить. Расставив мебель на эскизе, разместите точки питания на расстоянии вытянутой руки от каждого места, где вы собираетесь проводить время.

    Итак, давайте посмотрим на расположение розеток и выключателей возле кровати. Во-первых, их количество зависит от количества человек, которые будут отдыхать на кровати.Если это семейная кровать, то по обе стороны от нее необходимо разместить блок розеток. Их расстояние от пола будет зависеть от нескольких факторов. Если прикроватные тумбочки ставят вплотную к кровати, то розетки удобно размещать с отступом вверх от них 10-15 см. Если прикроватные тумбочки не предусмотрены, то выбирайте любое место возле кровати на расстоянии 30–90 см от готового напольного покрытия.

    Рядом с розетками в этом блоке разместить выключатели надкроватных бра и общего света.Если вы планируете разместить светильники на прикроватных тумбочках возле кровати, то вам обязательно стоит добавить для них дополнительную розетку. Это правило касается и расположения розеток по обеим сторонам дивана в гостиной. Бра редко используются в залах, а вот торшеры встречаются довольно часто, поэтому дополнительная розетка на расстоянии 30 см от пола для подключения устройства будет кстати.

    Помимо розеток 220 В установите специальные USB-порты для подзарядки современных гаджетов – телефонов, умных часов и прочего.

    Для телевизора, если он будет висеть на стене, оборудуется блок из пяти розеток на расстоянии 130 см от пола. Или 30–60 см от пола, если для него подготовлено место на низкой тумбе. Блок состоит из 3 электрических розеток, антенного разъема и подключения к Интернету. Обустраивая рабочее место, нужно предусмотреть два блока розеток. Первую располагают над поверхностью письменного стола (это примерно 90 см от пола, а вторую делают всего на 30 см выше пола).К нему будет подключен стационарный компьютер.

    Если в комнате предполагается установка туалетного столика, что особенно актуально в спальнях, то для них действуют те же правила, что и для рабочей зоны — 2 блока на расстоянии 30 и 90 см от пол. При монтаже электропроводки не забудьте поставить по периметру комнаты несколько блоков розеток для подключения пылесоса, увлажнителя и других приборов. Выключатели располагают, как правило, у входа возле двери, не менее чем в 10 см от проема и на высоте 75–90 см.Некоторые устанавливают выключатели со стороны коридора. Для большего удобства не забудьте установить резервные (проходные) выключатели для управления светом, особенно если ваше освещение не привязано к смартфону или пульту.

    Где еще нужны розетки в доме

    При планировании электропроводки нельзя упускать из виду такие помещения, как балкон, прихожая, кладовая и т.п., т.к. важная роль. Начнем с прихожей – первой комнаты, которая встречает каждого, кто приходит в дом.Здесь необходимо предусмотреть источник включения света. Высота этого выключателя, как и остальных в жилище, должна быть 75–90 см. Что касается розеток, то если размеры этой комнаты небольшие, то одной двойной розетки будет достаточно для подключения пылесоса и сушилки для обуви. Если коридор удлиненный, то можно предусмотреть по блоку розеток с каждой из его сторон. Их расстояние от пола составляет 30–40 см, но если вам это неудобно, то вы можете выбрать этот показатель самостоятельно, в зависимости от личных предпочтений.

    Если вы планируете обустроить на балконе рабочую зону или зону отдыха, то вам также следует позаботиться об обустройстве там источников питания. Если вы планируете разместить стол для работы, то, как уже было описано выше, установите два блока розеток на разной высоте. Если помещение будет использоваться только для отдыха, будет достаточно 1-2 блоков розеток на высоте 30 см сверху.

    Если вы планируете установить в квартире кондиционер, то предусмотрите для него выход, отступив 30 см от потолка.

    Установка розеток и выключателей в квартире по евростандарту не всем удобна. При монтаже проводки и определении мест для будущих источников питания в первую очередь опирайтесь на дизайн-проект помещения и личные потребности.

    Особых стандартов по высоте установки розеток нет. Есть свод правил, регламентирующий некоторые параметры: СП 31-110-2003, в нем сказано, что для монтажа используют стену в помещении со стороны дверной ручки и на высоте 1 м, и ПУЭ (Электромонтажные работы). Правила), в котором указаны правила безопасного подключения бытовых приборов и другие рекомендации.В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилища.

    При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте 90 см для «питания» стиральной машины и других электроприборов.

    В каждой комнате количество выключателей и вводов для подключения к электросети просчитывается заранее для обеспечения комфортного и безопасного проживания или эксплуатации помещения.

    Что указано в ПУЭ

    На какой высоте потребитель решает установить розетки и выключатели, но ПУЭ содержит несколько рекомендуемых к соблюдению норм:

    1. Встраиваемые приборы располагают на расстоянии 0,6 м от открытых источников воды и входа в помещение.
    2. Для установки электроприборов или установок от газопровода необходимо соблюдать расстояние 0,5 м.
    3. Высота установки выключателей от 1м.Желательно выбирать стену со стороны дверной ручки. Его можно монтировать под потолком, если необходимо обеспечить управление электроприборами с помощью шнура.
    4. В помещениях с повышенной влажностью, например в ванной, управление розеткой осуществляется через УЗО.

    Все вышеперечисленные требования разрабатывались с учетом безопасности электроприборов, а также исходили из норм пожарной безопасности и удобства эксплуатации.

    Что написано в ГОСТ и СП

    Высота установки выключателей в ванной комнате по ГОСТ Р 50571.11–96 начинается с 0,6 м от открытых источников воды. Дополнительные рекомендации изложены в СП (Свод правил) от 2003 г.:

    .

    1. Точных стандартов по установке розеток для кондиционеров и электроприборов на кухне не существует.
    2. В общежитиях и многоквартирных домах на 4 м² помещения устанавливается 1 розетка силой тока 10 (16) А, а в коридорах – на 10 м².
    3. В частных домах количество розеток не регламентируется.

    К сведению: В СССР существовал стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см.Такое расположение встречается в старых многоквартирных домах.

    Требования к «Евростандарту»

    Европейский стандарт установки розеток появился в России примерно в то же время, когда стал употребляться термин евроремонт. Строительные компании часто используют именно такое расположение электрических точек подключения и выключателей в новостройках:

    • высота от пола от 90 см до выключателей для удобного включения света;
    • для удобства пользования бытовой техникой розетки расположены на высоте 30 см от пола.

    Отдельно выделяют размещение точек подключения электрооборудования по американским стандартам, где высота от стола до кухни, умывальника или пола начинается от 30,5 и достигает максимум 41 см, а расстояние от двери 180 см. сохраняется между розетками.

    Важно! Если для установки выбраны евророзетки, то необходимо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов.Сила тока таких точек ввода составляет 10–16 А, тогда как у советских — до 10 А. То есть выбирают для установки розетки или выключатели по евростандарту для подключения более мощной техники и оборудования.

    Разводка электросети по разным помещениям

    Рекомендации по установке розеток в помещениях (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовой техники, подключенной к электросети, и нормами пожарной безопасности.

    Электропроводка на кухне

    Точных указаний по расположению электрических точек подключения и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Итак, в требованиях ПЭС указано:

    1. Выключатели и штепсельные розетки располагаются на расстоянии 60 см от двери, такие же требования выдвигаются к мойке на кухне;
    2. Расстояние до газопровода от 50 см.

    А так же выделяют ряд советов по расположению точек электрического подключения различных кухонных приборов и бытовой техники:

    1. Для подключения посудомоечной машины или холодильника выбирайте высоту 10–20 см от пола. Есть модели техники, где производители установили короткий провод для подключения, делают отдельные «точки питания» на высоте 0,5 м.
    2. Мелкие электроприборы: микроволновая печь, тостер, мультиварка, блендер и др. подключаются к розеткам, устанавливаемым на высоте 20 см от столешницы или 110 см от пола.
    3. Для вытяжки рекомендуется сделать отдельную точку подключения к электросети, отступив от пола 2 м. При этом от середины прибора до выхода должно быть не менее 20 см, что необходимо для вентиляции.
    4. Если в планировке кухни задействована встроенная бытовая техника, то для ее «питания» делаются отдельные розетки за шкафами для удобного и постоянного подключения техники. Их рекомендуется монтировать на высоте от 30 до 60 см от пола и следить, чтобы подсоединяемый кабель не был пережат мебелью.
    5. Для подключения освещения под полками и шкафами на кухне используются розетки, монтируемые над мебелью на расстоянии 5–10 см. Переключатели вынесены на удобную для пользователей высоту.

    Важно! При планировании электропроводки на кухне необходимо рассчитать общую мощность линий. Его следует продумать с запасом, который обеспечит одновременное использование всех приоров.

    Для расчета мощности берутся показатели из техпаспорта бытовой техники или средние показатели:

    • духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
    • отдельная линия нужна для ТЭНа мощностью 3.5 Вт и более;
    • для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

    Нюансы расположения в ванной

    Основное требование при выборе высоты розеток в ванной – защита от проникновения воды. Для этого необходимо выбрать модель с УЗО – специальным брызговиком. Есть несколько рекомендаций по подключению электроприборов:

    • для стиральной машины соблюдается высота 1 м;
    • для водонагревателей – не менее 180 см;
    • при необходимости включения дополнительных устройств рядом с раковиной на высоте 110 см монтируется еще одна розетка.

    Важно! Нельзя монтировать точки ввода к ЛЭП на высоте менее 15 см от пола. В бане высок риск затопления, поэтому необходимо защитить электропроводку от коротких замыканий и пожаров в квартире или доме.

    Общий выключатель света на все помещение выводится за пределы санузла и устанавливается на удобной для работы высоте.

    Как провести ток в спальню или гостиную

    Высота установки электрических точек подключения в спальнях и жилых комнатах не регламентируется.Эти помещения не имеют точек соприкосновения с газопроводом или повышенной влажностью, но есть несколько общих рекомендаций по расположению точек входа на ЛЭП:

    • средняя высота розеток от пола 70 см;
    • вспомогательных розеток у стола монтируются на уровне 0,3 м от напольного покрытия, где делается блок из 2-3 розеток;
    • за телевизорами или другой бытовой техникой устанавливаются «розетки» на высоте 1.3 м от поверхности пола, там сделаны дополнительные интернет-розетки.

    Выключатель изготавливается отдельно при входе в помещение на высоте 90 см со стороны дверной ручки.

    Важно! Если проводка проводится в детской или дошкольном учреждении, то расположение розеток от пола должно быть не менее 180 см. Выключатели устанавливаются на одном уровне. Этого требуют правила техники безопасности.

    Установка розеток в коридоре квартир и частных домов необязательна.На усмотрение владельцев помещения монтируют одну или две точки ввода к линиям электропередач для подключения пылесоса или телефонов.

    Практические советы по разработке электропроекта в доме или квартире

    Безопасность и удобство эксплуатации бытовых приборов и осветительных приборов зависит от проектирования расположения и разводки ЛЭП. Для грамотного расчета высоты установки розеток и выключателей стоит соблюдать определенную последовательность при разработке плана:

    1. Заранее продумайте расстановку мебели и электроприборов в квартире.
    2. Составьте подробную схему каждой комнаты с учетом дверных проемов, окон, разводки водопровода и газа.
    3. На схеме отметьте расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учитывайте суммарную мощность необходимой ЛЭП, а также добавляйте резервные точки.
    4. Расположить выключатели на плане в зависимости от расположения дверей и стороны их открывания, учесть количество выключателей в коридоре и высоту установки.

    Важно! Проект разводки ЛЭП в квартире или частном доме должен подготовить профессионал. Необходимо рассчитать нагрузку, оставить запас мощности и обеспечить пожаробезопасность подключения всех устройств.

    Особенности установки выключателей в общественных зданиях

    Высота установки регулируется в детских садах и дошкольных учреждениях. В других помещениях также необходимо придерживаться общих рекомендаций:

    1. Для помещений общественного питания и торговых сетей необходимо монтировать розетки на высоте 130 см от пола.Выключатели устанавливаются на расстоянии от 120 до 160 см.
    2. В помещениях, где используются или хранятся взрывоопасные вещества, запрещается устанавливать розетки и выключатели. Все работы проводятся вне помещений или складов.

    Похожие видео

    Установка розетки и заземление

    Сегодня ни один дом не может обойтись без электричества. В наше время бытовая техника становится все более разнообразной, поэтому резонно отметить, что чем больше розеток в доме, тем лучше.

    Важно, чтобы установка розетки производилась в соответствии с ПУЭ и принятыми ГОСТами. Вниманию читателей, сотрудники госучреждений проверят электропроводку на наличие ошибок, осмотрят заземление, а при несоответствии с правилами будут вынуждены переделать, а также будут оштрафованы.

    На сегодняшний день установка розетки не ниже 25 см от пола. Установка начинается с разметки расположения атрибута.В зависимости от предпочтений заказчика паз в стене может быть круглым или квадратным. Работа выполняется перфоратором, при этом контуры отверстия впоследствии корректируются гипсом.


    Установка телефонной розетки может осуществляться как с углублением, так и без него, в данном случае это непринципиально. При этом розетку для электроприборов рекомендуется устанавливать с углублением в стене, таким образом практически исключается случайное физическое воздействие на корпус.Отсутствие заземления розетки может привести к короткому замыканию и поражению электрическим током.

    Внутренняя часть фиксируется с помощью скользящих язычков, выполняющих роль распорок. Если их правильно установить, то вытащить основу практически невозможно. Сегодня наружная проводка не реализована, так как это не эстетично: и провода, и розетки, и выключатели буквально вмонтированы в стены.

    Перед заземлением розетки выполняется контур заземления. На открытой местности на несколько метров заглублена небольшая треугольная конструкция, сваренная из тонких металлических полос.К нему металлический штырь, от которого ведет заземляющий контур в виде металлических проводников.

    Каждая розетка должна быть заземлена на эту цепь. Заземлять шлейф запрещается. Другими словами, от каждой розетки должен быть подключен отдельный провод, который вторым концом подключается к контуру заземления. Если заземление сделать шлейфом, то при обрыве в одной из точек цепь лопнет и будет угрожать жизни.

    Как известно, ток идет по наименьшему сопротивлению.Если человек находится под напряжением, то по нему протекает ток и уходит в землю. В случае заземления устройства, при контакте человека с частями, находящимися под напряжением, основной заряд будет уходить непосредственно на землю. Таким образом, установка розетки без заземления не допустима.

    Однако данная схема актуальна для электроснабжения от подстанций с изолированной нейтралью до 0,4 кВ. Если в доме есть «фаза» и глухо заземленный «ноль» (как, впрочем, и сегодня в большинстве случаев), то заземляющий провод в розетке не нужен.К сожалению, инспекторы до сих пор заставляют его монтировать, возможно, в будущем он будет актуален во всех домах.

    Если монтаж розетки производят профессионалы, то подключение контактов осуществляется в определенном порядке (если они, конечно, живые). Сначала подключают землю, потом «ноль» и только потом «фазу». Демонтаж производится в обратном порядке.

    Установка

    Virgin Pure Home: легко, быстро и бесплатно!

    Мы позвоним вам, чтобы назначить дату и задать несколько основных вопросов безопасности

    После размещения заказа мы свяжемся с вами, чтобы запланировать установку.Мы не только найдем удобную дату, но и проверим, не был ли у вас или кого-либо в вашем доме диагностирован Covid-19 или самоизолируется в качестве меры предосторожности. Если ответ «да», нам нужно будет запланировать вашу установку на дату в будущем.

    Мы свяжемся с вами вечером перед установкой

    Вечером перед установкой мы напишем вам ожидаемое время прибытия и зададим те же вопросы. Если что-то изменилось, вам нужно будет повторно забронировать установку на дату в будущем.

    Ваш инженер позвонит еще раз по дороге к вам

    Ваш инженер также позвонит в день встречи и задаст те же вопросы. Если что-то изменилось, вам нужно будет повторно заказать установку после окончания периода изоляции.

    Обеспечение безопасности наших сотрудников и клиентов является нашим главным приоритетом, поэтому может быть случай, когда инженеру будет некомфортно приходить к вам домой. Если это произойдет, мы будем работать с вами, чтобы повторно забронировать альтернативную дату.

    Когда дело доходит до выполнения работ нашими инженерами, мы принимаем дополнительные меры:

    1. В первую очередь наши инженеры следуют последним рекомендациям правительства и при необходимости самоизолируются. Это означает, что ваша встреча может быть перенесена в последнюю минуту. Пожалуйста, потерпите нас, если это произойдет, мы сделаем все возможное, чтобы свести задержки к минимуму.
    2. Когда инженер прибудет к вам, он позвонит вам, чтобы сообщить об этом и попросить разрешить доступ.При этом всегда соблюдайте дистанцию ​​в 2 метра.
    3. Все инженеры будут использовать антибактериальный гель для мытья рук перед тем, как войти в ваш дом, и будут дезинфицировать все оборудование до и после использования.
    4. В качестве меры предосторожности наш инженер будет носить перчатки, маску и бахилы.
    5. Мы просим вас всегда держаться на расстоянии 2 м от наших инженеров. Перед началом работ с вами согласуют, где будет происходить установка, осмотрят территорию. Если вы еще этого не сделали, они попросят вас освободить все шкафы, которые необходимы для доступа.Как только это будет сделано, мы просим вас, если возможно, подождать в другой комнате, пока работает инженер.
    6. Инженеры будут использовать антибактериальный чистящий спрей для дезинфекции всех областей, где они будут работать.
    7. Наш инженер может также попросить открыть двери и окна рядом с местом их установки.

    Мы позаботимся о том, чтобы вы были счастливы, прежде чем уйти, сохраняя при этом вашу безопасность

    После завершения установки инженер настроит вашу систему водоснабжения и предложит вам проверить, все ли в порядке, оставаясь на расстоянии не менее 2 м.

    Система водоснабжения и зона, на которой проводились работы, будут протерты дезинфицирующим спреем, а инженер уберет весь мусор с территории, когда они уйдут.

    Система трубопроводов для особо чистой воды

    ОБЛАСТЬ ПРИМЕНЕНИЯ

    Все трубопроводы для особо чистой воды, как показано на чертежах, должны быть изготовлены из натурального полипропилена с раструбным соединением (не содержащего измельченного материала) производства IPEX. Вся система трубопроводов, клапанов, фитингов, кранов, трубных опор и сварочного оборудования должна поставляться и иметь гарантию от одного производителя.

    РАЗМЕРЫ

    Физические размеры полипропиленовых труб и фитингов Enpure должны соответствовать или превышать требования Графика 40 и Графика 80.

    ТРУБОПРОВОДЫ

    Трубы должны быть изготовлены длиной 10 футов или 20 футов (3 м или 6,1 м) в соответствии с размерами Schedule 40 и Schedule 80 из первичного, непигментированного ударопрочного сополимера полипропилена Типа 2, соответствующего ASTM D 4101, без использования антиоксиданты или пластификаторы. Трубопровод должен быть закрыт с каждого конца и помещен в коробку для защиты и чистоты в месте изготовления.

    ФИТИНГИ

    Фитинги должны быть изготовлены из первичного неокрашенного ударопрочного полипропилена типа 2, соответствующего ASTM D 4101, без использования антиоксидантов или пластификаторов. Фитинги должны быть рассчитаны на сварку в раструб с использованием инструментов для сварки в раструб IPEX и должны иметь рабочее расчетное давление 150 фунтов на кв. дюйм при 73°F (1000 кПа при 23°C). Все фитинги должны быть упакованы в полиэтиленовые пакеты на месте производства для сохранения чистоты фитинга.

    СМЕСИТЕЛИ

    Все металлические смесители должны быть покрыты полиэфирным лаком и иметь смачиваемые части из непигментированного полипропилена.Краны должны быть рециркуляционными, чтобы гарантировать устранение статических водяных карманов, и должны быть рассчитаны на давление 150 фунтов на кв. дюйм при 73ºF (1000 кПа при 23ºC). Все смесители должны быть полностью совместимы со всеми другими компонентами трубопроводов из натурального полипропилена с точки зрения размеров, качества и чистоты.

    КЛАПАНЫ

    Все клапаны должны быть изготовлены из первичного неокрашенного гомополимерного полипропилена типа 1, соответствующего стандарту ASTM D 4101, без использования антиоксидантов или пластификаторов, которые могут ухудшить качество воды.Клапаны должны быть рассчитаны на сварку в раструб с использованием инструментов для сварки в раструб IPEX и должны иметь рабочее расчетное давление 150 фунтов на кв. дюйм при 73°F (1000 кПа при 23°C).

    • Все шаровые краны должны быть двухзапорного типа с прокладками уплотнительных колец под седлами из ПТФЭ, возможностью встроенной микрорегулировки и встроенным гаечным ключом в рукоятке.
    • Все мембранные клапаны должны быть водосливного типа с гладкими (без отверстий) крышками GRF со встроенными креплениями (для чистоты) и индикатором подъема.
    • Все клапаны с диафрагмами из EPDM должны иметь концентрические ребра на корпусе клапана и гладкие диафрагмы.
    • Все клапаны с диафрагмой из ПТФЭ должны иметь механически обработанные (гладкие) корпуса и жесткие диафрагмы из ПТФЭ для надежного уплотнения и увеличения срока службы.
    • Все шаровые обратные клапаны должны иметь конструкцию с одинарным соединением и микрорегулируемым держателем запирающего седла.

    ОПОРЫ

    Все опоры трубопроводов должны иметь зажимы IPEX Cobra, изготовленные из стали U.V. стабилизированный полипропилен, предназначенный для обеспечения свободного осевого перемещения трубы при расширении и сжатии трубопроводной системы. Расстояние между опорами должно соответствовать рекомендациям производителя для расчетной температуры системы.

    УСТАНОВКА

    Установка должна производиться в соответствии с контрактными чертежами, рекомендациями производителя и местными строительными нормами. Вся система должна быть установлена ​​без напряжения и с правильным выравниванием, с учетом расширения и сжатия.

    ИСПЫТАНИЯ

    Требования к гидравлическим испытаниям любой законченной трубопроводной системы резко различаются в зависимости от рабочего давления, температуры, условий монтажа, метода соединения и предлагаемой рабочей среды. Если испытания не определены инженером или не регулируются нормативным кодом, следует связаться с производителем.

    Центры обработки данных ориентируются на PUE в своем стремлении эффективно использовать электроэнергию

    11 марта 2014 г.

    Эффективность использования энергии (PUE) зеленой сети — это отношение электроэнергии, используемой всем объектом, к электроэнергии, используемой ИТ-оборудованием.Узнайте, как измерить PUE вашего центра обработки данных.

    Знаете ли вы, что смартфон потребляет больше электроэнергии, чем холодильник? По данным Института прорыва, так оно и есть. Средний холодильник потребляет примерно 320 кВтч в год; средний смартфон потребляет 388 кВтч в год, если учесть все необходимое для работы смартфона — беспроводное соединение, использование данных и зарядку аккумулятора.

    Вот как Макс Люк, научный сотрудник Института прорыва, подсчитал энергопотребление iPhone:

    «В прошлом году средний покупатель iPhone использовал 1.58 ГБ данных в месяц, что умножить на 12 — это 19 ГБ в год. Согласно последним данным, опубликованным ATKearney для ассоциации мобильной индустрии GSMA (стр. 69), на каждый гигабайт требуется 19 кВт. Это означает, что средний iPhone использует (19 кВт X 19 ГБ) 361 кВтч электроэнергии в год. Кроме того, ATKearney рассчитывает каждое подключение на 23,4 кВтч. Итого получается 384,4 кВтч. Электричество, используемое ежегодно для зарядки iPhone, составляет 3,5 кВтч, что увеличивает общее количество до 388 кВтч в год. Энергетическая звезда Агентства по охране окружающей среды показывает холодильники с эффективностью всего 322 кВтч в год.»

    Когда дело доходит до энергопотребления, смартфоны — это лишь часть головоломки, которая составляет экосистему технологий интернет-коммуникаций (ИКТ) (рис. A).

    «ИКТ — более конкретный термин, чем информационные технологии, подчеркивающий роль унифицированных коммуникаций и интеграции телекоммуникаций (телефонных линий и беспроводных сигналов), компьютеров, а также необходимого корпоративного программного обеспечения, промежуточного программного обеспечения, систем хранения и аудиовизуальных систем, которые позволяют пользователей для доступа, хранения, передачи и манипулирования информацией.»

    В этом отчете Digital Power Group (PDF) автор Марк П. Миллс утверждает, что количество электроэнергии, используемой экосистемой ИКТ, скоро превзойдет все другие типы использования (рис. A). Синяя часть графика представляет экосистему ИКТ. Миллс связал увеличение спроса на энергию с резким скачком интернет-трафика (т. е. объем трафика, проходящего через Интернет за один час, сегодня равен всему объему интернет-трафика с 2000 года).

    Рисунок А

    В то время как смартфоны являются небольшим винтиком в экосистеме ИКТ, центры обработки данных являются основным компонентом и важной статьей в годовом счете за электроэнергию ИКТ.На рис. B, также взятом из отчета Digital Power Group, показаны текущие годовые суммы тераватт-часов (ТВтч) центра обработки данных в год, а также годовые прогнозы на следующие 10 лет. Что еще более важно, график отражает ту же крутую тенденцию роста спроса на электроэнергию, что и экосистема ИКТ на графике глобального спроса на электроэнергию выше.

    Рисунок В

    Миллс добавил, что в следующем десятилетии количество электроэнергии, используемой мировыми центрами обработки данных, приблизится к 1000 ТВтч, что больше, чем потребляется Германией и Японией вместе взятыми, двумя промышленно развитыми странами.

    Оценка эффективности центра обработки данных

    Я знаю, сколько мой домашний счет за электричество составляет в месяц, но экстраполировать это на ежемесячный счет за электричество центра обработки данных кажется невозможным. Как мой друг, который управляет центром обработки данных, беспокоится о счете за электроэнергию, я тоже не хочу знать.

    Счета за центр обработки данных постоянно растут — постоянно добавляются новые серверы и вспомогательное оборудование. Итак, это непрекращающаяся битва: новые серверы потребляют электричество и увеличивают тепловую нагрузку, что означает больше кондиционирования воздуха, а больше кондиционирования воздуха означает использование еще большего количества электроэнергии.

    Моему другу и другим руководителям центров обработки данных нужны инструменты, чтобы оценить, как обстоят дела в их центрах обработки данных с точки зрения использования электроэнергии. В настоящее время этот инструмент представляет собой стандартную метрику, представленную The Green Grid в 2007 году под названием Эффективность использования энергии (PUE). Green Grid определяет PUE как отношение электроэнергии, используемой всем предприятием, к электроэнергии, используемой ИТ-оборудованием (рис. C).

    Рисунок С

    Идеальное значение PUE равно 1, что означает 100-процентную эффективность.Мой друг не сообщает мне значение PUE для своего центра обработки данных, но The Green Grid в своем отчете за 2012 год заявил, что Национальные лаборатории Лоуренса в Беркли измерили 22 центра обработки данных, и значение PUE варьировалось от 1,3 до 3,0.

    PUE в реальном времени

    Все большее число экспертов по эффективности обеспокоены тем, что PUE, рассчитываемый в настоящее время, является средним значением PUE, полученным за определенный календарный период, а усреднение затрудняет выявление проблем и неэффективности. Я спросил об этом своего друга.Он сказал мне, что есть компании, которые отслеживают PUE в режиме реального времени, но большинство этого не делает; для этого требуются значительные финансовые вложения для установки систем мониторинга, необходимых для PUE в реальном времени.

    Такие компании, как Facebook и Google (резюме PUE Google), с новыми центрами обработки данных и необходимыми деньгами, действительно используют PUE в реальном времени. На самом деле у Facebook есть PUE в режиме реального времени для центра обработки данных в Прайнвилле, штат Орегон, размещенные в Интернете (рис. D).

    Рисунок D

    Я постоянно сравниваю энергопотребление центра обработки данных с тем, что знаю о своем доме: отопление, охлаждение и, наконец, счет за электроэнергию.Достижение PUE 1,1 в огромном центре обработки данных площадью 330 000 квадратных футов кажется мне удивительным.

    Измеряете ли вы энергопотребление вашего центра обработки данных? Если да, то как вы его измеряете? Если вы используете PUE, рассчитываете ли вы PUE в реальном времени? Дайте нам знать в обсуждении.

    techrepublic.com (Майкл Касснер)

    .

Добавить комментарий

Ваш адрес email не будет опубликован.

*
