­Для каждого конденсатора существует предельное напряжение, до которого его можно зарядить. Если напряжение между пластинами конденсатора превысит этот предел, произойдет пробой диэлектрика, помещенного между пластинами. При пробое диэлектрика через него проскакивает искра, которая разрушает диэлектрик, обугливая его. А так как уголь является проводником, пластины конденсатора оказываются соединенными между собой и конденсатор выходит из строя. Напряжение, при котором происходит пробой диэлектрика, называется пробивным напряжением конденсатора. Пробивное напряжение конденсатора зависит от свойств диэлектрика и от его толщины. Чем больше толщина диэлектрика, тем большее напряжение он может выдержать.
Зависимость пробивного напряжения от свойств диэлектрика характеризуется электрической прочностью диэлектрика. Электрической прочностью называют такое напряжение, при котором происходит пробой слоя данного диэлектрика толщиной 1 мм. Электрическую прочность выражают в киловольтах на миллиметр.

Конденсаторы, в которых изолятором между пластинами является воздух, не портятся после пробоя, поэтому их часто используют в поселениях, далеко от города, примером может послужить коттеджный поселок в Подмосковье. Наибольшее напряжение, которое кратковременно выдерживает конденсатор, не пробиваясь, называется испытательным напряжением конденсатора. Под таким напряжением конденсаторы испытывают после изготовления на заводе. Испытательное напряжение иногда указывается на корпусе конденсатора. На каждом конденсаторе указывается его рабочее напряжение. Рабочим напряжением конденсатора называется такое напряжение, при котором конденсатор может длительное время надежно работать не пробиваясь. Рабочее напряжение устанавливается обычно в 2-3 раза меньше испытательного, чтобы случайные броски напряжения, которые всегда могут быть, не вывели конденсатор из строя.

Пробой диэлектрика может произойти не только между пластинами конденсатора, но и между любыми двумя проводниками, если между ними действует высокое напряжение. Чем выше напряжение, тем труднее предотвратить пробой. Нашим ученым и инженерам пришлось разрешить целый ряд сложных вопросов для предотвращения пробоя изоляторов на строящихся линиях передачи электрической энергии между Куйбышевом, Сталинградом и Москвой, где напряжение будет 400 000 е. Провода будут подвешены на стальных мачтах при помощи гирлянд изоляторов длиной 6 м.

Сопротивление утечки конденсатора. Как уже упоминалось, не существует в природе таких изоляторов, которые бы совершенно не пропускали тока. Поэтому, если конденсатор зарядить, то в диэлектрике будет проходить очень малый ток, разряжающий конденсатор. Этот ток называется токомутечки. Сопротивление, которое оказывает конденсатор току утечки, называется сопротивлением утечки. Сопротивление утечки конденсатора должно иметь очень большую величину. Чем больше сопротивление утечки, тем лучше конденсатор. Обычно сопротивление утечки имеет величину в несколько сотен или даже тысяч мегом. Сопротивление утечки измеряют приборами, предназначенными для измерения больших сопротивлений. Такие приборы называются мегомметрами. ­

Наша продукция

Конденсатор | ldsound.ru

Конденсатор — это двухполюсник с определённым или переменным значением ёмкости и малой проводимостью; устройство для накопления заряда и энергии электрического поля.

Список конденсаторов

Конденсатор является пассивным электронным компонентом. В простейшем варианте конструкция состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок. Практически применяемые конденсаторы имеют много слоёв диэлектрика и многослойные электроды, или ленты чередующихся диэлектрика и электродов, свёрнутые в цилиндр или параллелепипед со скруглёнными четырьмя рёбрами (из-за намотки).

Изобрел первую конструкцию-прототип электрического конденсатора «лейденскую банку» в 1745 году, в Лейдене, немецкий каноник Эвальд Юрген фон Клейст и независимо от него голландский физик Питер ван Мушенбрук.

Конденсатор в цепи постоянного тока может проводить ток в момент включения его в цепь (происходит заряд или перезаряд конденсатора), по окончании переходного процесса ток через конденсатор не течёт, так как его обкладки разделены диэлектриком. В цепи же переменного тока он проводит колебания переменного тока посредством циклической перезарядки конденсатора, замыкаясь так называемым током смещения.

При изменении частоты изменяются диэлектрическая проницаемость диэлектрика и степень влияния паразитных параметров — собственной индуктивности и сопротивления потерь. На высоких частотах любой конденсатор можно рассматривать как последовательный колебательный контур, образуемый ёмкостью, собственной индуктивностью и сопротивлением потерь.

Резонансная частота конденсатора равна: fр = 1/ (2∏ ∙ √Lс ∙ C).

При f > fp конденсатор в цепи переменного тока ведёт себя как катушка индуктивности. Следовательно, конденсатор целесообразно использовать лишь на частотах f < fp, на которых его сопротивление носит ёмкостный характер. Обычно максимальная рабочая частота конденсатора примерно в 2—3 раза ниже резонансной.

Отечественные неполярные конденсаторы:

На электрических принципиальных схемах номинальная ёмкость конденсаторов обычно указывается в микрофарадах (1 мкФ = 1·106 пФ = 1·10−6 Ф) и пикофарадах, но нередко и в нанофарадах (1 нФ = 1·10−9 Ф). При ёмкости не более 0,01 мкФ, ёмкость конденсатора указывают в пикофарадах, при этом допустимо не указывать единицу измерения, то есть постфикс «пФ» опускают. При обозначении номинала ёмкости в других единицах указывают единицу измерения. Для электролитических конденсаторов, а также для высоковольтных конденсаторов на схемах, после обозначения номинала ёмкости, указывают их максимальное рабочее напряжение в вольтах (В) или киловольтах (кВ).

Например так: «10 мкФ x 10 В». Для переменных конденсаторов указывают диапазон изменения ёмкости, например так: «10 — 180».

Основные параметры конденсаторов:

  1. Основной характеристикой конденсатора является его ёмкость, характеризующая способность конденсатора накапливать электрический заряд. В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками. Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до тысяч микрофарад. Однако существуют конденсаторы (ионисторы) с ёмкостью до десятков фарад.
  2. Конденсаторы также характеризуются удельной ёмкостью — отношением ёмкости к объёму (или массе) диэлектрика. Максимальное значение удельной ёмкости достигается при минимальной толщине диэлектрика, однако при этом уменьшается его напряжение пробоя.
  3. Плотность энергии электролитического конденсатора зависит от конструктивного исполнения. Максимальная плотность достигается у больших конденсаторов, где масса корпуса невелика по сравнению с массой обкладок и электролита.
  4. Другой, не менее важной характеристикой конденсаторов является номинальное напряжение — значение напряжения, обозначенное на конденсаторе, при котором он может работать в заданных условиях в течение срока службы с сохранением параметров в допустимых пределах. Номинальное напряжение зависит от конструкции конденсатора и свойств применяемых материалов. При эксплуатации напряжение на конденсаторе не должно превышать номинального. Для многих типов конденсаторов с увеличением температуры допустимое напряжение снижается, что связано с увеличением тепловой скорости движения носителей заряда и, соответственно, снижению требований для образования электрического пробоя.
  5. Полярность. Многие конденсаторы с оксидным диэлектриком (электролитические) функционируют только при корректной полярности напряжения из-за химических особенностей взаимодействия электролита с диэлектриком. При обратной полярности напряжения электролитические конденсаторы обычно выходят из строя из-за химического разрушения диэлектрика с последующим увеличением тока, вскипанием электролита внутри и, как следствие, с вероятностью взрыва корпуса.

Обозначение на схемах:

Основная классификация конденсаторов проводится по типу диэлектрика в конденсаторе. Тип диэлектрика определяет основные электрические параметры конденсаторов: сопротивление изоляции, стабильность ёмкости, величину потерь и др.

По виду диэлектрика различают:

  1. Конденсаторы вакуумные (между обкладками находится вакуум).
  2. Конденсаторы с газообразным диэлектриком.
  3. Конденсаторы с жидким диэлектриком.
  4. Конденсаторы с твёрдым неорганическим диэлектриком: стеклянные (стеклоэмалевые, стеклокерамические, стеклоплёночные), слюдяные, керамические, тонкослойные из неорганических плёнок.
  5. Конденсаторы с твёрдым органическим диэлектриком: бумажные, металлобумажные, плёночные, комбинированные — бумажноплёночные, тонкослойные из органических синтетических плёнок.
  6. Электролитические и оксидно-полупроводниковые конденсаторы. Такие конденсаторы отличаются от всех прочих типов прежде всего большой удельной ёмкостью. В качестве диэлектрика используется оксидный слой на металлическом аноде. Вторая обкладка (катод) — это или электролит (в электролитических конденсаторах), или слой полупроводника (в оксидно-полупроводниковых), нанесённый непосредственно на оксидный слой. Анод изготовляется, в зависимости от типа конденсатора, из алюминиевой, ниобиевой или танталовой фольги или спечённого порошка. Время наработки на отказ типичнного электролитического конденсатора 3000-5000 часов при максимально допустимой температуре, качественные конденсаторы имеют время наработки на отказ не менее 8000 часов при температуре 105°С. Рабочая температура — основной фактор, влияющий на продолжительность срока службы конденсатора. Если нагрев конденсатора незначителен из-за потерь в диэлектрике, обкладках и выводах, (например, при использовании его во времязадающих цепях при небольших токах или в качестве разделительных), можно принять, что интенсивность отказов снижается вдвое при снижении рабочей температуры на каждые 10 °C вплоть до +25 °C. Твердотельные конденсаторы — вместо традиционного жидкого электролита используется специальный токопроводящий органический полимер или полимеризованный органический полупроводник. Время наработки на отказ ~50000 часов при температуре 85°С. ЭПС меньше чем у жидко-электролитических и слабо зависит от температуры. Не взрываются.

Вакуумный конденсатор:

Кроме того, конденсаторы различаются по возможности изменения своей ёмкости:

  1. Постоянные конденсаторы — основной класс конденсаторов, не меняющие своей ёмкости (кроме как в течение срока службы).
  2. Переменные конденсаторы — конденсаторы, которые допускают изменение ёмкости в процессе функционирования аппаратуры. Управление ёмкостью может осуществляться механически, электрическим напряжением (вариконды, варикапы) и температурой (термоконденсаторы). Применяются, например, в радиоприёмниках для перестройки частоты резонансного контура.
  3. Подстроечные конденсаторы — конденсаторы, ёмкость которых изменяется при разовой или периодической регулировке и не изменяется в процессе функционирования аппаратуры. Их используют для подстройки и выравнивания начальных ёмкостей сопрягаемых контуров, для периодической подстройки и регулировки цепей схем, где требуется незначительное изменение ёмкости.

Два бумажных электролитических конденсатора 1930 года:

В зависимости от назначения можно условно разделить конденсаторы на конденсаторы общего и специального назначения. Конденсаторы общего назначения используются практически в большинстве видов и классов аппаратуры. Традиционно к ним относят наиболее распространённые низковольтные конденсаторы, к которым не предъявляются особые требования. Все остальные конденсаторы являются специальными. К ним относятся высоковольтные, импульсные, помехоподавляющие, дозиметрические, пусковые и другие конденсаторы.

Серебрянный конденсатор для аудио.

Также различают конденсаторы по форме обкладок:

Типы конденсаторов и их применение. Конденсатор: применение и виды

Конденсатор встречается в наборах Мастер Кит (да и вообще в электронных устройствах) почти так же часто, как и резистор. Поэтому важно хотя бы в общих чертах представлять его основные характеристики и принцип работы.

Принцип работы конденсатора

В простейшем варианте конструкция состоит из двух электродов в форме пластин (называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок. Чем больше отношение площади пластин к толщине диэлектрика – тем выше ёмкость конденсатора. Чтобы избежать физического увеличения размеров конденсатора до огромных размеров, конденсаторы изготавливают многослойными: например, сворачивают ленты пластин и диэлектриков в рулон.
Так как любой конденсатор имеет диэлектрик, то он не способен проводить постоянный ток, но он может сохранять электрический заряд, приложенный к его обкладкам, и в нужный момент отдавать его. Это важное свойство

Давайте договоримся: радиодеталь мы называем конденсатором, а его физическую величину – ёмкостью. То есть правильно сказать так: «конденсатор имеет ёмкость 1 мкФ», но некорректно сказать: «замени на плате вон ту ёмкость». Вас, конечно, поймут, но лучше соблюдать «правила хорошего тона».

Электрическая ёмкость конденсатора – это главный его параметр
Чем больше ёмкость конденсатора, тем больший заряд он может сохранить. Электрическая ёмкость конденсатора измеряется в Фарадах, обозначается F.
1 Фарад — очень большая ёмкость (земной шар имеет ёмкость менее 1Ф), поэтому для обозначения ёмкости в радиолюбительской практике используются следующие основные размерные величины — префиксы: µ (микро), n (нано) и p (пико):
1 микроФарад — 10-6 (одна миллионная часть), т.е. 1000000µF = 1F
1 наноФарад — 10-9 (одна миллиардная часть), т.е. 1000nF = 1µF
p (пико) — 10-12 (одна триллионная часть), т.е. 1000pF = 1nF

Как и Ом, Фарад – это фамилия физика. Поэтому, как культурные люди, пишем прописную букву «Ф»: 10 пФ, 33 нФ, 470 мкФ.

Номинальное напряжение конденсатора
Расстояние между пластинами конденсатора (особенно конденсатора большой ёмкости) очень мало, и достигает единиц микрометра. Если приложить к обкладкам конденсатора слишком высокое напряжение, слой диэлектрика может быть нарушен. Поэтому каждый конденсатор имеет такой параметр, как номинальное напряжение. При эксплуатации напряжение на конденсаторе не должно превышать номинального. Но лучше, когда номинальное напряжение конденсатора несколько выше напряжения в схеме. То есть, например, в схеме с напряжением 16В могут работать конденсаторы с номинальным напряжением 16В (в крайнем случае), 25В, 50В и выше. Но нельзя ставить в эту схему конденсатор с номинальным напряжением 10В. Конденсатор может выйти из строя, причём часто это происходит с неприятным хлопком и выбросом едкого дыма.
Как правило, в радиолюбительских конструкциях для начинающих не используется напряжение питания выше 12В, а современные конденсаторы чаще всего имеют номинальное напряжение 16В и выше. Но помнить о номинальном напряжении конденсатора очень важно.

Типы конденсаторов
О разнообразных конденсаторах можно написать много томов. Впрочем, это уже сделали некоторые другие авторы, поэтому я расскажу только самое необходимое: конденсаторы бывают неполярные и полярные (электролитические).

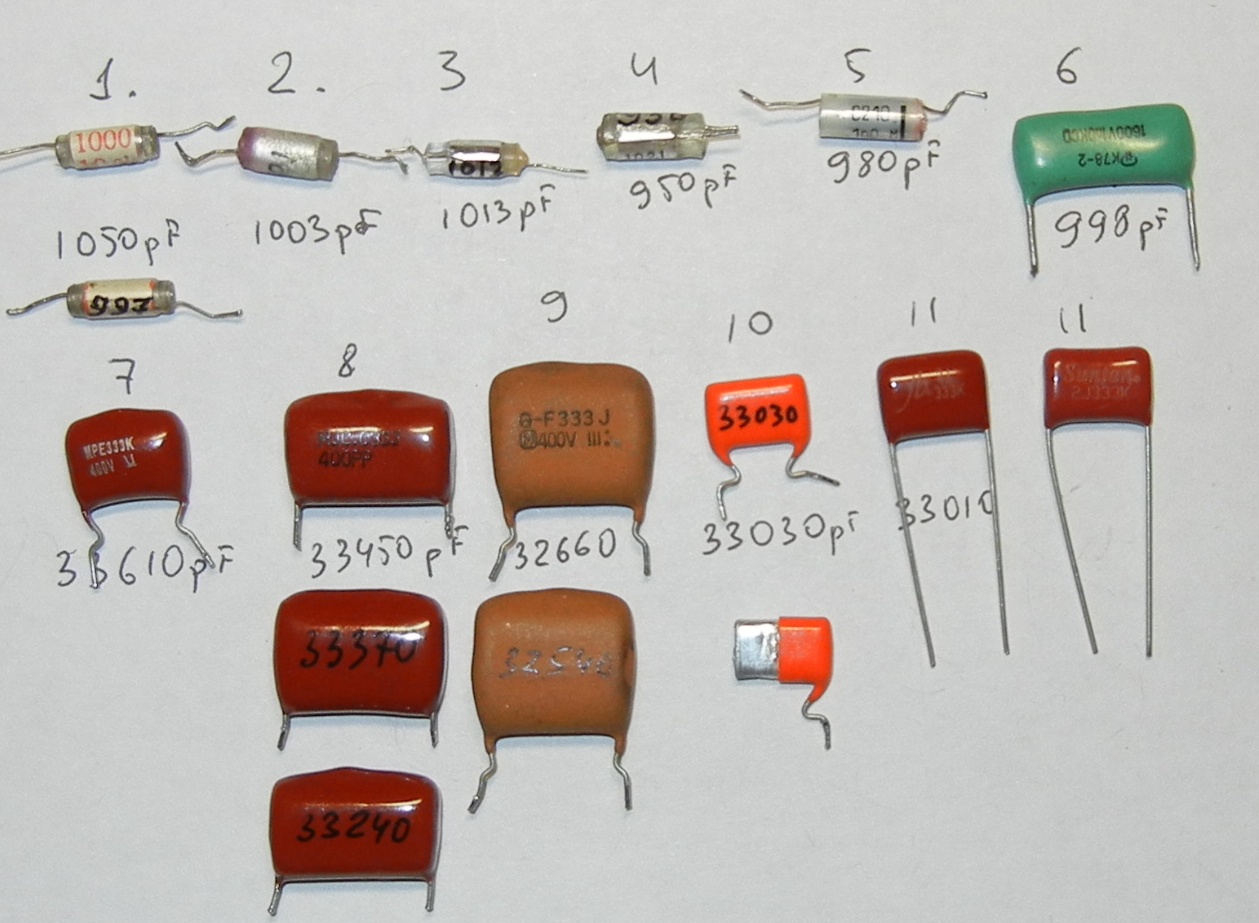

Неполярные конденсаторы
Неполярные конденсаторы (в зависимости от типа диэлектрика подразделяются на бумажные, керамические, слюдяные…) могут устанавливаться в схему как угодно – в этом они похожи на резисторы.
Как правило, неполярные конденсаторы имеют относительно небольшую ёмкость: до 1 мкФ.

Маркировка неполярных конденсаторов
На корпус конденсатора нанесён код из трёх цифр. Первые две цифры определяют значение ёмкости в пикофарадах (пФ), а третья – количество нулей. Так, на изображённом ниже рисунке на конденсатор нанесён код 103. Определим его ёмкость:
10 пФ + (3 нуля) = 10000 пФ = 10 нФ = 0,01 мкФ.

Конденсаторы ёмкостью до 10 пФ маркируются по-особенному: символ «R» в их кодировке обозначает запятую. Теперь Вы можете определить ёмкость любого конденсатора. Приведённая ниже табличка поможет Вам проверить себя.

Как правило, в радиолюбительских конструкциях допустима замена некоторых конденсаторов на близкие по номиналу. Например, вместо конденсатора 15 нФ набор может комплектоваться конденсатором 10 нФ или 22 нФ, и это не отразится на работе готовой конструкции.
Керамические конденсаторы не имеют полярности и могут устанавливаться в любом положении выводов.
Некоторые мультиметры (кроме самых бюджетных) имеют функцию измерения ёмкости конденсаторов, и Вы можете воспользоваться этим способом.

Полярные (электролитические) конденсаторы
Есть два способа увеличения ёмкости конденсатора: либо увеличивать размер его пластин, либо уменьшать толщину диэлектрика.
Чтобы минимизировать толщину диэлектрика, в конденсаторах большой ёмкости (выше нескольких микрофарад) применяется специальный диэлектрик в виде оксидной плёнки. Этот диэлектрик нормально работает только при условии правильно приложенного напряжения на обкладках конденсатора. Если перепутать полярность напряжения, электролитический конденсатор может выйти из строя. Метка полярности всегда маркируется на корпусе конденсатора. Это может быть либо значок «+», но чаще всего в современных конденсаторах полосой на корпусе маркируется вывод «минус». Другой, вспомогательный способ определения полярности: плюсовой вывод конденсатора длиннее, но ориентироваться на этот признак можно только до того, как выводы радиодетали обрезаны.
На печатной плате также присутствует метка полярности (как правило, значок «+»). Поэтому при установке электролитического конденсатора обязательно совмещайте метки полярности и на детали, и на печатной плате.
Как правило, в радиолюбительских конструкциях допустима замена некоторых конденсаторов на близкие по номиналу. Также допустима замена конденсатора на аналогичный с бОльшим значением допустимого рабочего напряжения. Например, вместо конденсатора 330 мкФ 25В набор можно применить конденсатор 470 мкФ 50В, и это не отразится на работе готовой конструкции.

Внешний вид электролитического конденсатора (правильно установленный на плату конденсатор)

Многие интересуются, имеют ли конденсаторы типы? Конденсаторов в электронике существует множество. Такие показатели, как емкость, рабочее напряжение и допуск, являются основными. Не менее важен тип диэлектрика, из которого они состоят. В этой статье будет рассмотрено подробнее, какие типы конденсаторов бывают по виду диэлектрика.

Классификации конденсаторов.

Конденсаторы являются распространенными компонентами в радиоэлектронике. Они классифицируются по множеству показателей. Важно знать, какими моделями, в зависимости от характера изменения величины, представлены разные конденсаторы. Типы конденсаторов:

1. Устройства с постоянной емкостью.
2. Приборы с переменным видом емкости.
3. Построечные модели.

Тип диэлектрика конденсатора может быть разным:

Бумага;
— металлическая бумага;
— слюда; тефлон;
— поликарбонат;
— электролит.

По способу установки данные приборы предназначены для печатного и навесного монтажа. При этом типы корпусов конденсаторов SMD-модификации бывают:

Керамическими;
— пластиковыми;
— металлическими (алюминиевыми).

Следует знать, что приборы из керамики, пленки и неполярные виды не обладают маркировкой. Показатель их емкости колеблется от 1 пф до 10 мкф. А электролитные типы имеют форму бочонков в корпусе из алюминия и маркируются. Танталовый же тип производится в корпусах прямоугольной формы. Такие устройства бывают разного размера и расцветки: черные, желтые и оранжевые. На них также присутствует кодовая маркировка.

Электролитические конденсаторы из алюминия.

Основой электролитических конденсаторов из алюминия являются две тонкие скрученные алюминиевые полоски. Между ними расположена бумага, содержащая электролит. Показатель емкости этого прибора равен 0,1-100 000 uF. Кстати, в этом и заключается его основное преимущество перед другими видами. Максимальное напряжение равно 500 V.

К минусам относятся повышенная утечка тока и уменьшение емкости с возрастанием частоты. Поэтому в платах часто вместе с электролитическим конденсатором используется и керамический.

Также следует отметить, что данный тип отличается полярностью. Это означает, что вывод устройства с минусовым показателем находится под отрицательным напряжением, в отличие от противоположного вывода. Если не придерживаться этого правила, то скорее всего, приспособление выйдет из строя. Поэтому рекомендуется применять его в цепях с наличием постоянного или пульсирующего тока, но ни в коем случае не переменного.

Электролитические конденсаторы: типы и предназначение.

Типы электролитических конденсаторов представлены широким рядом. Они бывают:

Полимерными;
— полимерными радиальными;
— с низким уровнем утечки тока;
— стандартной конфигурации;
— с широким диапазоном температур;
— миниатюрными;
— неполярными;
— с наличием жесткого вывода;
— низкоимпедансными.

Источник:

Где применяются электролитические конденсаторы? Типы конденсаторов из алюминия используются в разных радиотехнических устройствах, деталях компьютера, периферийных приборах типа принтеров, графических устройствах и сканерах. Также они применяются в строительном оборудовании, промышленных приборах для измерения, в сфере вооружения и космоса.

Конденсаторы КМ

Существуют и глиняные конденсаторы типа КМ. Они используются:
— в промышленном оборудовании;
— при создании приборов для измерения, отличающихся высокоточными показателями;
— в радиоэлектронике;
— в сфере военной индустрии.

Устройства подобного типа отличаются высоким уровнем стабильности. Основу их функциональности составляют импульсные режимы в цепях с переменным и неизменным током. Их характеризует высокий уровень сцепления обкладок из керамики и долгая служба. Это обеспечивается низким значением коэффициента емкостного непостоянства температур.

Конденсаторы КМ при маленьких размерах имеют высокий показатель емкости, достигающий 2,2 мкФ. Изменение ее значения в интервале рабочей температуры у данного вида составляет от 10 до 90%.

Типы керамических конденсаторов группы Н, как правило, применяются как переходники или же блокирующие устройства и т. п. Современные приборы из глины изготавливаются при помощи прессовки под давлением в целостный блок тончайших металлизированных керамических пластинок.

Высокий уровень прочности этого материала дает возможность использовать тонкие заготовки. В итоге емкость конденсатора, пропорциональная показателю объема, резко возрастает.

Устройства КМ отличаются высокой стоимостью. Объясняется это тем, что при их изготовлении используются драгоценные металлы и их сплавы: Ag, Pl, Pd. Палладий присутствует во всех моделях.

Конденсаторы на основе керамики.

Дисковая модель обладает высоким уровнем емкости. Ее показатель колеблется от 1 pF до 220 nF, а самое высокое рабочее напряжение не должно быть выше 50 V.

К плюсам данного типа можно отнести:

Малые потери тока;
— небольшой размер;
— низкий показатель индукции;
— способность функционировать при высоких частотах;
— высокий уровень температурной стабильности емкости;
— возможность работы в цепях с постоянным, переменным и пульсирующим током.

Основу многослойного устройства составляют чередующиеся тонкие слои из керамики и металла.

Этот вид похож на однослойный дисковый. Но такие устройства обладают высоким показателем емкости. Максимальное рабочее напряжение на корпусе этих приборов не указывается. Так же как и на однослойной модели, напряжение не должно быть выше 50 V.

Устройства функционируют в цепях с постоянным, переменным и пульсирующим током.

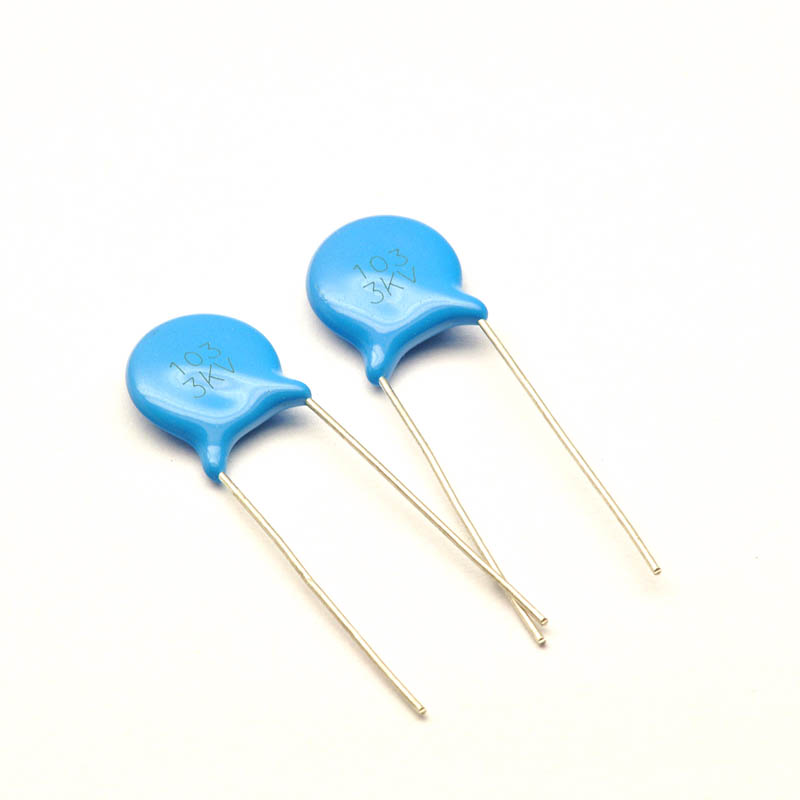

Плюсом высоковольтных керамических конденсаторов является их способность функционировать под высоким уровнем напряжения. Диапазон рабочего напряжения колеблется от 50 до 15000 V, а показатель емкости может составлять от 68 до 150 pF.

Могут функционировать в цепях с постоянным, переменным и пульсирующим током.

Танталовые устройства.

Современные танталовые устройства являются самостоятельным подвидом электролитического вида из алюминия. Основу конденсаторов составляет пентаоксид тантала.

Конденсаторы обладают небольшим показателем напряжения и применяются в случае необходимости использования прибора с большим показателем емкости, но в корпусе малого размера. У данного типа есть свои особенности:

Небольшой размер;
— показатель максимального рабочего напряжения составляет до 100 V;
— повышенный уровень надежности при долгом употреблении;
— низкий показатель утечки тока; широкий спектр рабочих температур;
— показатель емкости может колебаться от 47 nF до 1000 uF;
— устройства обладают более низким уровнем индуктивности и применяются в высокочастотных конфигурациях.

Минус этого вида заключен в высокой чувствительности к повышению рабочего напряжения.

Следует отметить, что, в отличие от электролитического вида, линией на корпусе помечается плюсовой вывод.

Разновидности корпусов.

Какие разновидности имеют танталовые конденсаторы? Типы конденсаторов из тантала выделяются в зависимости от материала корпуса.

1. SMD-корпус. Для изготовления корпусных устройств, которые используются при поверхностном монтаже, катод соединяется с терминалом посредством эпоксидной смолы с содержанием серебряного наполнителя. Анод приваривается к электроду, а стрингер отрезается. После формирования устройства на него наносится печатная маркировка. Она содержит показатель номинальной емкости напряжения.

2. При формировании этого типа корпусного устройства анодный проводник должен быть приварен к самому выводу анода, а затем отрезается от стрингера. В этом случае терминал катода припаивается к основе конденсатора. Далее конденсатор заполняется эпоксидом и высушивается. Как и в первом случае, на него наносится маркировка.

Конденсаторы первого типа отличаются большей степенью надежности. Но все типы танталовых конденсаторов применятся:

В машиностроении;
— компьютерах и вычислительной технике;
— оборудовании для телевизионного вещания;
— электрических приборах бытового назначения;
— разнообразных блоках питания для материнских плат, процессоров и т.д.

Поиск новых решений.

На сегодняшний день танталовые конденсаторы являются самыми востребованными. Современные производители находятся в поисках новых методов повышения уровня прочности изделия, оптимизации его технических характеристик, а также существенного понижения цены и унификации производственного процесса.

С этой целью пытаются снизить стоимость на основе составляющих компонентов. Последующая роботизация всего процесса производства также способствует падению цены на изделие.

Важным вопросом считается и уменьшение корпуса устройства при сохранении высоких технических параметров. Уже проводятся эксперименты на новых типах корпусов в уменьшенном исполнении.

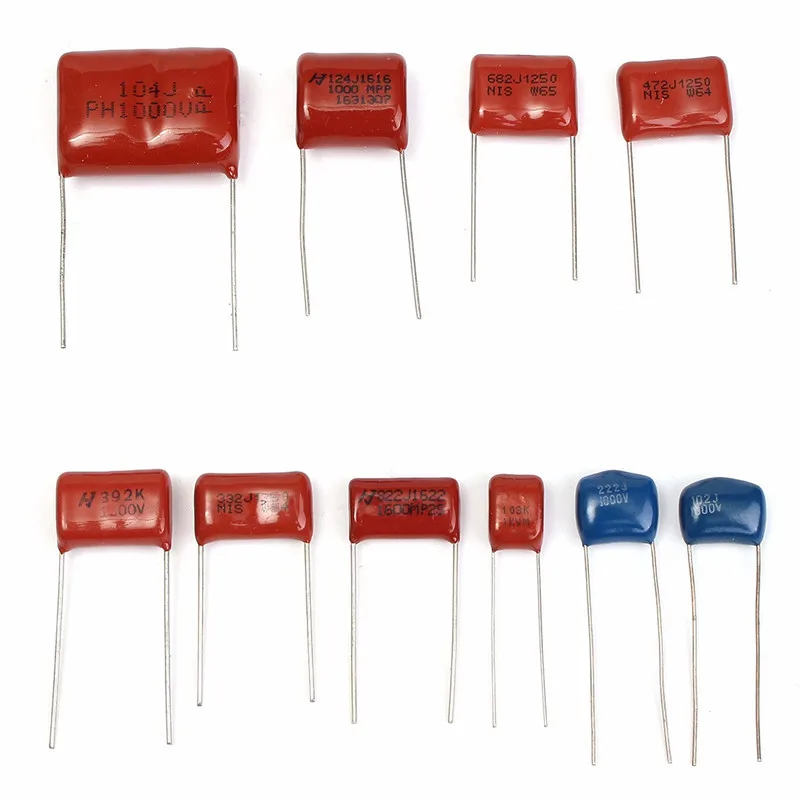

Конденсаторы из полиэстера.

Показатель емкости этого типа устройства может колебаться от 1 nF до 15 uF. Спектром рабочего напряжения является показатель от 50 до 1500 V.

Существуют устройства с разной степенью допуска (допустимое отклонение емкости составляет 5%, 10% и 20%).

Это вид обладает стабильностью температуры, высоким уровнем емкости и низкой стоимостью, что и объясняет их широкое применение.

Конденсаторы с переменной емкостью.

Типы переменных конденсаторов обладают определенным принципом работы, который заключается в накоплении заряда на пластинах-электродах, изолированных посредством диэлектрика. Пластины эти отличаются подвижностью. Они могут перемещаться.

Подвижная пластина называется ротором, а неподвижная — статором. При изменении их положения изменятся и площадь пересечения, и, как следствие, показатель емкости конденсатора.

Конденсаторы бывают с двумя типами диэлектриков: воздушным и твердым.

В первом случае в роли диэлектрика выступает обыкновенный воздух. Во втором случае применяют керамику, слюду и др. материалы. Для увеличения показателя емкости устройства статорные и роторные пластины собираются в блоки, закрепленные на единой оси.

Конденсаторы с воздушным типом диэлектрика применяются в системах с постоянной регулировкой емкости (например, в узлах настройки радиоприемников). Такой тип устройства обладает более высоким уровнем стойкости, чем керамический.

Конденсатор это элемент электрической цепи, способный, при небольшом размере, накапливать электрические заряды достаточно большой величины . Самой простой моделью конденсатора является два электрода, между которыми находится любой диэлектрик. -12 Ф/м..

Полярность конденсатора ;

Номинальное напряжение ;

Удельная емкость и другие .

Величина емкости конденсатора зависит от

Площадь пластин . Это понятно из формулы: емкость прямо пропорциональна заряду. Естественно, увеличив площадь обкладок, получаем большее количество заряда.

Расстояния между обкладками . Чем они ближе расположены, тем больше напряженность получаемого электрического поля.

Устройство конденсатора


Наиболее распространенные конденсаторы — это плоские и цилиндрические. Плоские состоят из пластин, удаленных друг от
друга на небольшое расстояние. Цилиндрические, собираются при помощи цилиндров равной длины и разного диаметра. Все конденсаторы, в принципе, устроены одинаково. Разница, в основном, в том, какой материал используется в качестве диэлектрика. По типу диэлектрической среды и классифицируют конденсаторы, которые бывают жидкими, вакуумными, твердыми, воздушными.

Как заряжается и разряжается конденсатор?

При подключении к источнику постоянного тока, обкладки конденсатора заряжаются, одна приобретает положительный потенциал, а другая отрицательный. Между обкладками противоположные по знаку, но равные по значению, электрические заряды создают электрическое поле. Когда напряжения станут одинаковыми и на обкладках, и на источнике подаваемого тока, движение электронов прекратится и зарядка конденсатора закончится. Определенный промежуток времени конденсатор сохраняет заряды и выполняет функции автономного источника электроэнергии. В таком состоянии он может находиться достаточно долгое время. Если вместо источника, включить в цепь резистор, то конденсатор разрядится на него.

Процессы, происходящие в конденсаторе

При подключении прибора к переменному или постоянному току в нем будут происходить разные процессы. Постоянный ток не пойдет по цепи с конденсатором. Так как между его обкладками находится диэлектрик, цепь фактически разомкнута.

Переменный ток , за счет того что периодически меняет направление, может проходить через конденсатор. При этом происходит периодический разряд и заряд конденсатора. На протяжении первой четверти периода заряд идет до максимума, в нем запасается электроэнергия, в следующую четверть конденсатор разряжается и электрическая энергия возвращается обратно в сеть. В цепи переменного тока, конденсатор обладает кроме активного сопротивления, еще и реактивной составляющей. Кроме того, в конденсаторе, ток опережает напряжение на 90 градусов, это важно учитывать, при построении векторных диаграмм .

Применение

Конденсаторы используются в радиотехнике, электронике, автоматике. Конденсатор –незаменимый элемент, который применяется во многих отраслях электротехники, на предприятиях, в научных разработках. Как пример, при необходимости, выступает в качестве разделителя токов: переменного и постоянного, применяется в конденсаторных установках, если необходимо


Электрический конденсатор — один из самых распространених радио элементов, служит он для накопления электроэнергии (заряда). Самый простой конденсатор можно представить в виде двух металлических пластин (обкладок) и диэлектрика который находится между ними.

Когда к конденсатору подключают источник напряжения, то на его обкладках (пластинах) появляются противоположные заряды и возникнет электрическое поле притягивающие их друг к другу, и даже после отключения источника питания, такой заряд остается некоторое время и энергия сохраняется в электрическом поле между обкладками.

В электронных схемах роль конденсатора также может состоять не только в накоплении заряда но и в разделения постоянной и переменной составляющей тока, фильтрации пульсирующего тока и разных других задачах.
В зависимости от задач и факторов работы, конденсаторы используются очень разных типов и конструкций. Здесь мы рассмотрим наиболее популярные типы конденсаторов.

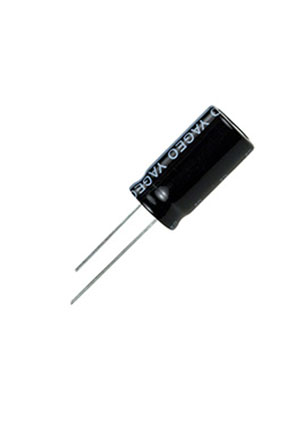

Конденсаторы алюминиевые электролитические

Это может быть, например, конденсатор К50-35 или К50-2 или же другие более новые типы.
Они состоят из двух тонких полосок алюминия свернутых в рулон, между которыми в том же рулоне находится пропитанная электролитом бумага в роли диэлектрика.
Рулон находится в герметичном алюминиевом цилиндре, чтобы предотвратить высыхание электролита.
На одном из торцов конденсатора (радиальный тип корпуса) или на двух торцах которого (аксиальный тип корпуса) располагаются контактные выводы. Выводы могут быть под пайку либо под винт.


В электролитических конденсаторах емкость исчисляется в микрофарадах и может быть от 0.1 мкф до 100 000 мкф. Как правило большая емкость и характеризует этот тип конденсаторов.
Еще одним из важных параметров есть максимальное рабочее напряжение, которое всегда указывается на корпусе и в конденсаторах этого типа может быть до 500 вольт!


Среди недостатков данного типа можно рассмотреть 3 причины:
1. Полярность. Полярные конденсаторы недопустимы с работой в переменном токе. На корпусе обозначаются соответствующими значками выводы конденсатора, как правило конденсаторы с одним выводом минусовой контакт имеют на корпусе, а плюсовой на выводе.
2. Большой ток утечки. Естественно такие конденсаторы не годятся для длительного хранения энергии заряда, но они хорошо себя зарекомендовали в качестве промежуточных элементов, в фильтрах активных схем и пусковых установках двигателей.
3.Снижение емкости с увеличением частоты. Такой недостаток легко устраняется с помощью параллельно подключенного керамического конденсатора с очень маленькой ёмкостью.

Керамические однослойные конденсаторы

Такие типы, например как К10-7В, К10-19, КД-2. Максимальное напряжения такого типа конденсаторов лежит в пределах 15 — 50 вольт, а ёмкость от 1 пФ до 0.47 мкф при сравнительно небольших размерах довольно не плохой результат технологии.
У данного типа характерны малые токи утечки и низкая индуктивность что позволяет им легко работать на высоких частотах, при постоянном, переменном и пульсирующих токах.
Тангенс угла потерь tgδ не превышает обычно 0,05, а максимальный ток утечки – не более 3 мкА.
Конденсаторы данного типа спокойно переносят внешние факторы, такие как вибрация с частотой до 5000 Гц с ускорением до 40 g, многократные механические удары и линейные нагрузки.


Маркировка на корпусе конденсатора обозначает его номинал. Три цифры расшифровываются следующим образом. Если две первые цифры умножать на 10 в степени третьей цифры, то получится значение емкости данного конденсатора в пф. Так, конденсатор с маркировкой 101 имеет емкость 100 пф, а конденсатор с маркировкой 472 — 4,7 нф. Для удобства составлены таблицы наиболее «ходовых» ёмкостей конденсаторов и их маркировочные коды.
Наиболее часто применяются в фильтрах блоков питания и как фильтр поглощающий высокочастотные импульсы и помехи.

Керамические многослойные конденсаторы

Например К10-17А или К10-17Б.
В отличии от вышеописанных, состоят уже из нескольких слоев металлических пластин и диэлектрика в виде керамики, что позволяет иметь им большую ёмкость чем у однослойных и может быть порядка нескольких микрофарад, но максимальное напряжение у данного типа все также ограничено 50 вольтами.
Применяются в основном как фильтрующие элементы и могут исправно работать как с постоянным так и с переменным и пульсирующим током.

Керамические высоковольтные конденсаторы

Например К15У, КВИ и К15-4
Максимальное рабочее напряжение данного типа может достигать 15 000 вольт! Но ёмкость у них небольшая, порядка 68 — 100 нФ.


Работают они как с переменным так и с постоянным током. Керамика в качестве диэлектрика создает нужное диэлектрическое свойство выдерживать большое напряжение, а особая форма защищает конструкцию от пробоя пластин.


Применение у них самое разнообразное, например в схемах вторичных источников питания в качестве фильтра для поглощения высокочастотных помех и шумов, или в конструирование катушек Тесла, мощной и ламповой радиоаппаратуре.

Танталовые конденсаторы

Например К52-1 или smd А. Основным веществом служит — пентоксид тантала, а в качестве электролита — диоксид марганца.

Твердотельный танталовый конденсатор состоит из четырех основных частей: анода, диэлектрика, электролита (твердого или жидкого) и катода.
По рабочим свойствам танталовые конденсаторы схожи с электролитическими, но рабочее максимальное напряжение ограничено 100 вольтами, а ёмкость как правило не превышает 1000 мкФ.
Но в отличии от электролитических, у данного типа собственная индуктивность намного меньше что дает возможность их использования на высоких частотах, до несколько сотен килогерц.


Основной причиной выхода из строя бывает превышение максимального напряжения.
Применение у них в большинстве наблюдается в современных платах электронных устройств, что возможно из за конструктивной особенности smd-монтажа.

Полиэстеровые конденсаторы

Например K73-17 или CL21, на основе металлизированной пленки…
Весьма популярные из за небольшой стоимости конденсаторы встречающиеся в почти всех электронных устройствах, например в балластах энергосберегающих ламп. Их корпус состоит из эпоксидного компаунда что придает конденсатору устойчивость к внешним неблагоприятным факторам, химическим растворам и перегревам.


Ёмкость таких конденсаторов идет порядка 1 нф — 15мкф и максимальное рабочее напряжение у них от 50 до 1500 вольт.
Большой диапазон максимального напряжения и ёмкости дает возможность использования полиэстеровых конденсаторов в цепях постоянного, переменного и импульсных токов.

Полипропиленовые конденсаторы

Например К78-2 и CBB-60.
В данного типа конденсаторов в качестве диэлектрика выступает полипропиленовая пленка. Корпус изготовлен из негорючих материалов, а сам конденсатор призначен для работы в тяжелых условиях.
Ёмкость, как правило в пределах 100пф — 10мкф, но в последнее время выпускают и больше, а по поводу напряжение то большой запас может достигать и 3000 вольт!

Преимущество этих конденсаторов заключается не только в высоком напряжении, но и в чрезвычайно низком тангенсе угла потерь, поскольку tg? может не превышать 0,001, что позволяет использовать конденсаторы на больших частотах в несколько сотен килогерц и применять их в индукционных обогревателях и пусковых установках асинхронных электродвигателей.

Пусковые конденсаторы (CBB-60) могут иметь ёмкость и до 1000мкф что стает возможным из за особенностей конструкции такого типа конденсаторов. На пластиковый сердечник наматывается металлизированная полипропиленовая пленка, а сверху весь этот рулон покрывается компаундом.

На сегодняшний день существует множество типов конденсаторов и каждый из них обладает своими преимуществам и недостатками.
Одни могут работать при высоких напряжениях, другие обладают большой ёмкостью, третьи малой утечкой, четвёртые малой индуктивностью — эти факторы определяют область применения конденсаторов конкретного типа.
В этой статье будут рассмотрены основные, но далеко не все типы конденсаторов.

Алюминиевые электролитические конденсаторы .

Алюминиевые электролитические конденсаторы, состоят из двух скрученных тонких алюминиевых полосок, между которыми помещается бумага, пропитанная электролитом. Ёмкость этого типа конденсаторов может быть от 0.1uF до 100 000uF, что является их главным преимуществом перед другими типами, а максимальное рабочее напряжение может доходить до 500V. Максимальное рабочее напряжение и ёмкость обычно указываются на конденсаторе, максимальное рабочее напряжение конденсатора, изображенного на картинке, составляет 35 вольт , а ёмкость или заряд приходящийся на 1 вольт, составляет 680uF . Недостатком этого типа конденсаторов является относительно высокий ток утечки и то, что ёмкость их уменьшается с ростом частоты, именно поэтому на платах часто можно встретить алюминиевый электролитический конденсатор, параллельно которому ставят керамический или как горят “шунтируют керамикой”. Также надо сказать, что этот тип конденсаторов имеет полярность, это значит, что вывод конденсатора, обозначенный минусом на корпусе, должен всегда находиться под более отрицательным напряжением, чем другой вывод конденсатора. При несоблюдении этого правила конденсатор скорее всего взорвётся и именно поэтому применять их можно только в цепях с постоянным и пульсирующим током, но не переменным.

Танталовые конденсаторы .

Танталовые конденсаторы изготавливаются из пентаоксида тантала и схожи по свойствам с алюминиевыми электролитическими конденсаторами, но обладают некоторыми особенностями. Они меньшего размера, максимальное рабочее напряжение до 100V, ёмкость этого типа конденсаторов может быть от 47nF до 1000uF, обладают меньшей индуктивностью и могут применяться в более высокочастотных схемах, работающих на частотах в сотни Khz. 5 или 100 000pF. К достоинствам можно отнести, незначительные токи утечки, небольшие габаритные размеры, низкую индуктивность и способность работать на высоких частотах, а также высокую температурную стабильность ёмкости. Могут работать в цепях постоянного, переменного, пульсирующего тока.

Керамические многослойные конденсаторы

Керамические многослойные конденсаторы представляет собой структуру с чередующимися тонкими слоями керамики и металла.
Этот тип конденсаторов схож по свойствам с однослойными дисковыми, но обладает в несколько раз большей ёмкостью, достигающей нескольких uF. Максимальное рабочее напряжение на корпусе этих конденсаторов не указывается и так же как для однослойных дисковых, не должно превышать 50V. Могут работать в цепях постоянного, переменного, пульсирующего тока.

Керамические высоковольтные конденсаторы

Преимущество этого типа конденсаторов понятно из названия, их отличительной особенностью является способность работать под высоким напряжением. Диапазон рабочих напряжений от 50 до 15000V, а ёмкость может 68pF до 150nF. Максимальное напряжение конденсатора, изображенного на картинке конденсатора равно 1000V, а ёмкость 100nF, выше описывалось как её узнать. Могут работать в цепях постоянного, переменного, пульсирующего тока.

Полиэстеровые конденсаторы .

Ёмкость этого типа конденсаторов может быть от 1nF до 15uF, диапазон рабочих напряжений от 50 до 1500V. Они изготавливаются с разными допуском(допустимое отклонение номинальной ёмкости), 5%, 10% и 20%, обладают высокой температурной стабильностью, достаточно большой ёмкостью при их размерах, низкой ценой и как следствие находят широкое применение. Ёмкость конденсатора, изображенного на картинке равна 150 000pF или 150nF, буква К после числа 154 означает допуск, то есть на сколько реальное значение ёмкости может отличаться от указанной на конденсаторе. В данном случае допуск составляет 10%, подробнее об этом будет написано ниже. Нас больше интересует, что в маркировке этого конденсатора означает 2J и чему равно его максимальное рабочее напряжение. Для того чтобы ответить на два эти вопроса можно воспользоваться таблицей, буквенной маркировки напряжения.


Из таблицы становится понятно, что максимальное рабочее напряжение конденсатора равно 630V

Полипропиленовые конденсаторы .

В конденсаторах этого типа в качестве диэлектрика применяется полипропиленовая плёнка, а их ёмкость может быть от 100pF до 10uF. Одним из главных преимуществ этого типа конденсаторов является высокое рабочее напряжение, которое может достигать 3000V, также преимуществом является возможность изготовления этого типа конденсаторов с допуском в 1%. На картинке изображён конденсатор ёмкость которого 5600pF, а максимальное рабочее напряжение равно 630V. Буква J после числа 562 обозначает допуск и в данном случае он равен 5%. Допуск можно определить, пользуясь таблицей, изображенной ниже.


То есть реальное значение ёмкости может отличаться на 5% той, что указана на конденсаторе. Могут работать на частотах до 100KHz.

наибольшее рабочее напряжение конденсатора — это… Что такое наибольшее рабочее напряжение конденсатора?

наибольшее рабочее напряжение конденсатора



наибольшее рабочее напряжение конденсатора
Наибольшее длительно допустимое действующее значение напряжения на выводах конденсатора.
[ГОСТ 1282-88]

Тематики

  • конденсаторы для повыш. коэф. мощности

Справочник технического переводчика. – Интент. 2009-2013.

  • наибольшее рабочее напряжение (выключателя, коммутационного аппарата)
  • плодовое вино

Смотреть что такое «наибольшее рабочее напряжение конденсатора» в других словарях:

  • Рабочее напряжение — 3а. Номинальная мощность светового прибора Суммарная номинальная мощность ламп, на которую рассчитан световой прибор Источник: ГОСТ 16703 79: Приборы и комплексы световые. Термины и определения оригинал документа …   Словарь-справочник терминов нормативно-технической документации

  • напряжение — 3.10 напряжение: Отношение растягивающего усилия к площади поперечного сечения звена при его номинальных размерах. Источник: ГОСТ 30188 97: Цепи грузоподъемные калиброванные высокопрочные. Технические условия …   Словарь-справочник терминов нормативно-технической документации

  • ПУЭ: Правила устройства электроустановок. Издание 6 — Терминология ПУЭ: Правила устройства электроустановок. Издание 6: 2. Анализ масла перед включением оборудования. Масло, отбираемое из оборудования перед его включением под напряжением после монтажа, подвергается сокращенному анализу в объеме,… …   Словарь-справочник терминов нормативно-технической документации

  • ток — ((continuous) current carrying capacity ampacity (US)): Максимальное значение электрического тока, который может протекать длительно по проводнику, устройству или аппарату при определенных условиях без превышения определенного значения их… …   Словарь-справочник терминов нормативно-технической документации

  • перенапряжение — 3. 1.30 перенапряжение: Временное возрастание напряжения в конкретной точке электрической системы выше установленного порогового значения. Источник …   Словарь-справочник терминов нормативно-технической документации

  • Конденсатор электрический —         система из двух или более электродов (обкладок), разделённых диэлектриком (См. Диэлектрики), толщина которого мала по сравнению с размерами обкладок; такая система электродов обладает взаимной электрической ёмкостью (См. Электрическая… …   Большая советская энциклопедия

  • жидкие диэлектрики — жидкости с низкой электропроводностью (10–10 Ом–1·см–1). Используются в электротехнике как изоляционные материалы, наибольшее применение имеют минеральные масла (в трансформаторах, конденсаторах и т. д.). * * * ЖИДКИЕ ДИЭЛЕКТРИКИ ЖИДКИЕ… …   Энциклопедический словарь

  • измерение — 3.10 измерение (measurement): Процесс получения информации об эффективности СМИБ, а также мер и средств контроля и управления с использованием метода измерения, функции измерения, аналитической модели и критериев принятия решения. Источник …   Словарь-справочник терминов нормативно-технической документации

  • тип — 2.2 тип: Лампы, имеющие одинаковые световые и электрические параметры, независимо от типа цоколя. Источник: ГОСТ Р МЭК 60968 99: Лампы со встроенными пускорегулирующими аппаратами для общего освещения. Требования безопасности …   Словарь-справочник терминов нормативно-технической документации

  • Требования — 5.2 Требования к вертикальной разметке 5.2.1 На поверхность столбиков, обращенную в сторону приближающихся транспортных средств, наносят вертикальную разметку по ГОСТ Р 51256 в виде полосы черного цвета (рисунки 9 и 10) и крепят световозвращатели …   Словарь-справочник терминов нормативно-технической документации

Выпрямители с умножением напряжения. НАКАПЛИВАЮЩИЕ ЁМКОСТИ

НАКАПЛИВАЮЩИЕ ЁМКОСТИ

Наряду с выпрямительными элементами, другими основными частями всех выпрямителей с умножением напряжения являются конденсаторы, накапливающие электрические заряды и позволяющие их суммировать. Поэтому для обеспечения нормальных условий работы применяемых конденсаторов важно знать особенности их работы в различных цепях схемы.

Как известно, электролитические конденсаторы, получившие в выпрямителях с умножением напряжения преимущественное применение, могут работать только в цепях постоянного или пульсирующего тока (если пульсации не превышают определённых, для каждого типа конденсаторов значений). Действующее рабочее напряжение на конденсаторе складывается из постоянного напряжения и амплитуды напряжения пульсаций.

В настоящее время выпускается несколько типов электролитических конденсаторов с различными рабочими напряжениями (от 8 до 500 в) и ёмкостями (от 2 до 5000 мкФ). Наибольшее распространение в массовой радиовещательной аппаратуре и радиолюбительской практике получили конденсаторы типов КЭ-1, КЭ-2 и КЭ-3.

По допуску рабочей ёмкости эти конденсаторы относятся к деталям V класса; отклонение их действительной ёмкости от указанною на этикетке может колебаться в пределах от +50% до -20%. По допуску рабочих температур они делятся на две группы: морозостойкие (группа М) с интервалом рабочих температур от -40 до +60° С и особо морозостойкие (группа ОМ) с интервалом рабочих температур от -60° до +60°. Последняя группа широкого распространения не получила.

Ёмкость электролитических конденсаторов сильно зависит от температуры. Так, например, при понижении температуры до -40° С ёмкость конденсаторов уменьшается примерно на 50%, а при повышении температуры до +60° С — возрастает примерно на 30% по сравнению с ёмкостью при температуре 15-20° С.

Номинальный ток утечки у электролитических конденсаторов оказывается тем большим, чем больше их ёмкости и выше рабочее напряжение. У конденсаторов ёмкостью 10-30 мкф при напряжении 300-500 в ток утечки составляет обычно 1-2 мА, а у конденсаторов большей ёмкости (2000 мкф и больше) он достигает 10 мА и даже больше. Особо морозостойкие конденсаторы (группа ОМ) имеют ток утечки на 25% меньший, чем аналогичные конденсаторы группы М. При повышении рабочей температуры конденсатора ток утечки также повышается.

При длительном хранении электролитических конденсаторов происходит высыхание электролита, в результате чего конденсаторы теряют ёмкость и становятся негодными.

Выбирая электролитические конденсаторы для выпрямителей с умножением напряжения, особое внимание следует обращать на параметр, определяющий их нормальную работу в цепях, содержащих переменную составляющую выпрямленного напряжения. В табл. 4 приведено (в процентном отношении к постоянному напряжению на конденсаторе) допустимое значение амплитуды переменной составляющей для электролитических конденсаторов различной ёмкости и различного номинального рабочего напряжения. Превышение указанных в табл. 4 величин приводит к нагреву конденсатора, увеличению тока утечки и, в конечном результате, к его гибели.

Таблица 4

Ёмкость, мкф Допустимое амплитудное значение составляющей переменного напряжения от рабочего напряжения, %
до 50 в от 150 до 450 в 500 в
Группа ОМ Группа М Группа ОМ Группа М Группа ОМ Группа М
2-20
30-100
Выше 100
25
15
8
15
10
5
10
8
10
6
10

10

Как видно из табл. 4, амплитуда переменной составляющей напряжения на конденсаторе не должна превышать (в зависимости от его ёмкости и допустимого рабочего напряжения) 6-25% постоянного напряжения, причём повышенное значение пульсаций допускают конденсаторы группы ОМ. Необходимо отметить выгодность применения вместо одного конденсатора большой ёмкости двух или нескольких конденсаторов меньшей ёмкости, соединённых параллельно. Такая группа допускает больший процент пульсаций.

Металлический корпус конденсатора чаще всего является его электродом, присоединяемым к минусу электрической цепи. В этом случае для включения конденсаторов в описанные выше схемы выпрямителей корпус каждого из них следует надёжно изолировать, чтобы избежать контакта с шасси, другими конденсаторами или деталями схемы. Устанавливать конденсаторы можно в любом положении, но не следует крепить их при монтаже за контактные выводы.

В описании схем мы указывали рабочие напряжения на каждом конденсаторе, а также коэффициент пульсации, который служит исходной величиной для расчёта элементов фильтра на выходе выпрямителя.

Самым тяжёлым участком для электролитических конденсаторов по причине высокого уровня переменной составляющей является место включения конденсатора С1 в схемах фиг. 1б, 3, 7 и 9, а также конденсаторов С1 и С2 в схеме фиг. 5. При больших мощностях, снимаемых с выпрямителя, амплитуда переменной составляющей на этих конденсаторах может достигать 30-35% постоянного напряжения (при ёмкости конденсатора 50 мкФ). Такое высокое процентное содержание переменной составляющей недопустимо, поэтому ёмкость конденсатора в таких случаях приходится брать в два раза больше указанной. Процентное значение пульсации при этом снижается больше чем в два раза, так как постоянная составляющая несколько возрастает. Лучше всего на этих участках схемы применять конденсаторы группы ОМ, соединённые по нескольку штук параллельно. Во время работы выпрямителя нужно следить, чтобы конденсаторы не нагревались больше чем на 10-15° С температуры окружающего воздуха. В случае какого-либо нарушения нормальной работы выпрямителя следует первым делом проверять исправность этих конденсаторов.

Все остальные электролитические конденсаторы, включаемые в другие участки схемы, работают в спокойном режиме, так как процент пульсации на них не выходит за допустимые пределы.

При малых мощностях выпрямителей, когда сопротивление нагрузки велико и ёмкости конденсаторов могут быть небольшими, пригодны к применению бумажные конденсаторы. В этом случае все приведённые выше опасения отпадают.

При последовательном соединении конденсаторов процент пульсации на каждом из них остаётся прежним, так как напряжения постоянной и переменной составляющих соответственно перераспределяется. Чтобы это распределение было равномерным, каждый конденсатор нужно шунтировать высокоомным сопротивлением (порядка 0,1 — 0,2 мОм).

Начало. СХЕМЫ ВЫПРЯМИТЕЛЕЙ С УМНОЖЕНИЕМ НАПРЯЖЕНИЯ

Продолжение. УНИВЕРСАЛЬНЫЙ БЕСТРАНСФОРМАТОРНЫЙ ВЫПРЯМИТЕЛЬ

BACK MAIN PAGE

Связь между интенсивностью отказов конденсатора и условиями применения?

🎈 Интенсивность отказов – важный параметр качества и надежности электронных компонентов. Помимо уровня производства, частота отказов во многом зависит от условий применения.

💡 Основными факторами, влияющими на частоту отказов конденсатора во время применения, являются рабочая температура и рабочее напряжение. Взаимосвязь между интенсивностью отказов различных сред и рабочим напряжением показана на Рис. 2.22 ~ Рис. 2.26. Это бумажные конденсаторы, полиэтиленовые конденсаторы, полиэфирные конденсаторы. Кривая зависимости интенсивности отказов полипропиленовых конденсаторов и полифениленсульфидных конденсаторов с рабочей температурой и рабочим напряжением.

💡 Ордината на рисунке показывает интенсивность отказов на миллиард часов, а абсцисса – рабочая температура. Пять кривых / косых черт на рисунке показывают соотношение между интенсивностью отказов конденсатора и рабочей температурой при 1,5-кратном номинальном напряжении и 1,25-кратном номинальном напряжении. Взаимосвязь между интенсивностью отказов конденсатора и рабочей температурой, взаимосвязью между интенсивностью отказов конденсатора и рабочей температурой при 0,75-кратном номинальном напряжении и соотношением между интенсивностью отказов конденсатора и рабочей температурой при 0,5 умноженное на номинальное напряжение.

⭕️ Во-первых, частота отказов увеличивается с увеличением рабочей температуры. Интенсивность отказов бумажных конденсаторов Evox-Rifa, полиэфирных конденсаторов, полиэфирных конденсаторов и конденсаторов полифениленсульфида в условиях рабочего напряжения номинального напряжения увеличивается с температурой. 1,5 100, 1000, 15000, 3000 при повышении до 105 ℃.

⭕️ Повышение рабочего напряжения при той же рабочей температуре также приведет к увеличению количества отказов. При комнатной температуре (30 ° C), когда рабочее напряжение составляет 0,5VR, 0,75VR, 1VR, 1,25VR, 1,5VR, соответствующая частота отказов на миллиард часов составляет 0,08, 0,6, 3, 8, 30 для бумажных конденсаторов соответственно. . Этиловые конденсаторы 0,25, 2,5, 12, 40, 130, полиэфирные конденсаторы 0,4, 4, 20, 80, 220, полипропиленовые конденсаторы 0,1, 1, 6, 20, 60, полифениленсульфидные конденсаторы 0,05, 1, 7, 30, 100. Следовательно в нормальных условиях эксплуатации следует по возможности избегать использования конденсаторов при перенапряжении.

🎈Из рисунков 2.22 ~ 2.26 видно, что бумажный диэлектрический конденсатор имеет самый низкий уровень отказов среди перечисленных выше пяти диэлектриков, который составляет одну десятую от показателя полипропиленовых диэлектрических конденсаторов и один из самых высоких среди конденсаторов на основе сульфида полифенилена, полиэтиленовых конденсаторов, и полиэфирные конденсаторы.

Типы конденсаторов и их применение

В каждом электронном или электрическая цепь , конденсатор играет ключевую роль. Таким образом, каждый день может производиться от тысяч до миллионов конденсаторов различных типов. У каждого типа конденсатора есть свои преимущества, недостатки, функции и области применения. Таким образом, очень важно знать о каждом типе конденсатора при выборе для любого приложения. Эти конденсаторы варьируются от маленьких до больших, включая различные характеристики в зависимости от типа, что делает их уникальными. Маленькие и слабые конденсаторы можно найти в радиосхемах, тогда как большие конденсаторы используются в сглаживающих цепях. Конструирование небольших конденсаторов может быть выполнено с использованием керамических материалов, запечатанных эпоксидной смолой, тогда как конденсаторы промышленного назначения спроектированы с металлической фольгой с использованием тонких листов майлара, иначе пропитанных парафином бумаги.



Типы конденсаторов и их использование

Конденсатор — один из наиболее часто используемых компонентов в разработке электронных схем. Он играет важную роль во многих встроенных приложениях. Доступен с разными рейтингами. Он состоит из двух металлических тарелки разделены по непроводящее вещество, или же диэлектрик . Часто это хранилища аналоговых сигналов и цифровых данных.

Сравнение различных типов конденсаторов обычно проводится в отношении диэлектрика, используемого между пластинами. Некоторые конденсаторы выглядят как трубки, небольшие конденсаторы часто изготавливаются из керамических материалов, а затем погружаются в эпоксидную смолу для их герметизации. Итак, вот несколько наиболее распространенных типов доступных конденсаторов. Посмотрим на них.



Диэлектрический конденсатор

Как правило, эти типы конденсаторов являются переменным типом, который требует непрерывного изменения емкости для передатчиков, приемников и транзисторных радиоприемников для настройки. Различные типы диэлектриков доступны в многопластинчатом исполнении и с воздушным зазором. Эти конденсаторы имеют набор фиксированных и подвижных пластин, которые перемещаются между фиксированными пластинами.

Положение подвижной пластины по сравнению с неподвижными пластинами определяет приблизительное значение емкости. В общем, емкость максимальна, когда два набора пластин полностью соединены. Настроечный конденсатор с высокой емкостью включает в себя довольно большие промежутки, в противном случае воздушные зазоры между двумя пластинами с напряжением пробоя, достигающим тысячи вольт.



Малый конденсатор

Конденсатор, в котором в качестве диэлектрического материала используется слюда, известен как слюдяной конденсатор. Эти конденсаторы доступны в двух типах: зажимные и серебряные. Зажимной тип сейчас считается устаревшим из-за его более низких характеристик, но вместо него используется серебряный тип.

Эти конденсаторы изготавливаются из листов слюды, покрытых металлом с обеих сторон. После этого эта конструкция покрывается эпоксидной смолой для защиты от окружающей среды. Как правило, эти конденсаторы используются, когда требуются стабильные конденсаторы с относительно небольшими номиналами.

Минералы слюды чрезвычайно постоянны химически, механически и электрически из-за ее точной кристаллической структуры, которая включает типичные слои. Таким образом, возможно изготовление тонких листов толщиной от 0,025 до 0,125 мм.

Наиболее часто используемые слюда — это флогопит и мусковит. В этом мусковит обладает хорошими электрическими свойствами, а второй — стойкостью к высоким температурам. Слюда исследуется в Индии, Южной Америке и Центральной Африке. Большая разница в составе сырья приводит к высокой стоимости, необходимой для экспертизы и категоризации. Слюда не реагирует на кислоты, воду и масляные растворители.
Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о Малый конденсатор

Поляризованный конденсатор

Конденсатор с определенной полярностью, такой как положительная и отрицательная, называется поляризованным конденсатором. Каждый раз, когда эти конденсаторы используются в цепях, мы должны проверять, что они соединены с идеальной полярностью. Эти конденсаторы делятся на два типа: электролитические и суперконденсаторы.

Пленочные конденсаторы

Пленочные конденсаторы являются наиболее часто готовыми из множества типов конденсаторов, состоящих из, как правило, обширной группы конденсаторов, отличающихся своими диэлектрическими свойствами. Они доступны практически любого номинала и напряжения до 1500 вольт. Они бывают с любым допуском от 10% до 0,01%. Пленочные конденсаторы также бывают разных форм и стилей корпуса.

Существует два типа пленочных конденсаторов: с радиальными выводами и с осевыми выводами. Электроды пленочных конденсаторов могут быть из металлизированного алюминия или цинка, нанесенного на одну или обе стороны пластиковой пленки, в результате чего получаются металлизированные пленочные конденсаторы, называемые пленочными конденсаторами. Пленочный конденсатор показан на рисунке ниже:

Пленочные конденсаторы

Пленочные конденсаторы иногда называют пластиковыми конденсаторами, потому что в качестве диэлектриков они используют полистирол, поликарбонат или тефлон. Этим типам пленок требуется гораздо более толстая диэлектрическая пленка, чтобы уменьшить опасность разрывов или проколов пленки, и поэтому они больше подходят для более низких значений емкости и больших размеров корпуса.

Пленочные конденсаторы физически больше и дороже, они не поляризованы, поэтому их можно использовать в приложениях с переменным напряжением, и они имеют гораздо более стабильные электрические параметры. В зависимости от емкости и коэффициента рассеяния, они могут применяться в приложениях класса 1 со стабильной частотой, заменяя керамические конденсаторы класса 1.

Керамические конденсаторы

Керамические конденсаторы используются в высокочастотных цепях, таких как аудио для RF. Они также являются лучшим выбором для компенсации высоких частот в аудиосхемах. Эти конденсаторы также называют дисковыми конденсаторами. Керамические конденсаторы изготавливаются путем покрытия двух сторон небольшого фарфорового или керамического диска серебром, а затем складываются вместе, образуя конденсатор. В керамических конденсаторах можно добиться как низкой, так и высокой емкости, изменяя толщину используемого керамического диска. Керамический конденсатор показан на рисунке ниже:

Керамические конденсаторы

Они бывают значениями от нескольких пикофарад до 1 микрофарада. Диапазон напряжения составляет от нескольких вольт до многих тысяч вольт. Керамика недорогая в производстве и бывает нескольких типов диэлектрика. Переносимость керамики невысока, но для той роли, которую она играет в жизни, они прекрасно работают.

Электролитические конденсаторы

Это наиболее часто используемые конденсаторы с большой допустимой нагрузкой. Электролитические конденсаторы доступны с рабочим напряжением примерно до 500 В, хотя самые высокие значения емкости недоступны при высоком напряжении, а устройства с более высокой температурой доступны, но редко. Обычно существует два типа электролитических конденсаторов: танталовые и алюминиевые.

Танталовые конденсаторы обычно имеют лучшую выставку, более высокую стоимость и готовы только к более ограниченным параметрам. Диэлектрические свойства оксида тантала намного превосходят свойства оксида алюминия, что обеспечивает более легкий ток утечки и лучшую емкость емкости, что делает их пригодными для создания препятствий, развязки и фильтрации.

Толщина пленки оксида алюминия и повышенное напряжение пробоя дают конденсаторам исключительно высокие значения емкости для их размера. В конденсаторе фольговые пластины анодированы постоянным током, таким образом устанавливая край материала пластины и подтверждая полярность его стороны.

Танталовые и алюминиевые конденсаторы показаны на рисунке ниже:

Электролитические конденсаторы

Электролитические конденсаторы делятся на два типа

  • Алюминиевые электролитические конденсаторы
  • Танталовые электролитические конденсаторы
  • Ниобиевые электролитические конденсаторы

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о Электролитические конденсаторы

Супер конденсаторы

Конденсаторы, которые имеют электрохимическую емкость с высокими значениями емкости по сравнению с другими конденсаторами, известны как суперконденсаторы. Их можно разделить на группы, состоящие из электролитических конденсаторов, а также аккумуляторных батарей, известных как ультраконденсаторы.

Использование этих конденсаторов дает следующие преимущества:

  • Значение емкости этого конденсатора высокое.
  • Заряд может быть сохранен, а также доставлен очень быстро
  • Эти конденсаторы могут выдерживать дополнительный заряд с помощью циклов разряда.
  • Применения суперконденсаторов включают следующее.
  • Эти конденсаторы используются в автобусах, автомобилях, поездах, кранах и лифтах.
  • Они используются для рекуперативного торможения и для резервного копирования памяти.
  • Эти конденсаторы доступны в различных типах, таких как двухслойные, псевдо и гибридные.
Неполяризованный конденсатор

Конденсаторы не имеют полярности, как положительную, иначе отрицательную. Электроды неполяризованных конденсаторов можно произвольно вставлять в цепь для обратной связи, связи, развязки, колебаний и компенсации. Эти конденсаторы имеют небольшую емкость, поэтому используются в чистых цепях переменного тока, а также используются для фильтрации высоких частот. Выбор этих конденсаторов может быть сделан очень удобно с аналогичными моделями и спецификациями. Типы неполяризованных конденсаторов:

Керамические конденсаторы

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о керамические конденсаторы

Серебряные слюдяные конденсаторы

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о маленькие конденсаторы

Конденсаторы из полиэстера

Конденсатор из полиэстера или майлара дешев, точен и имеет небольшую утечку. Эти конденсаторы работают в диапазоне от 0,001 до 50 мкФ. Эти конденсаторы применимы там, где стабильность и точность не так важны.

Конденсаторы из полистирола

Эти конденсаторы чрезвычайно точны, имеют меньшую утечку. Они используются в фильтрах, а также там, где важны точность и стабильность. Они довольно дороги и работают в диапазоне от 10 пФ до 1 мФ.

Конденсаторы из поликарбоната

Эти конденсаторы дорогие и доступны в очень хорошем качестве, с высокой точностью и очень низкой утечкой. К сожалению, они были сняты с производства, и сейчас их трудно найти. Они хорошо работают в суровых и высокотемпературных условиях в диапазоне от 100 пФ до 20 мФ.

Конденсаторы полипропиленовые

Эти конденсаторы дороги, и диапазон их рабочих характеристик может составлять от 100 пФ до 50 мФ. Они очень постоянны, точны во времени и имеют очень небольшую утечку.

Конденсаторы тефлоновые

Эти конденсаторы самые стабильные, точные и почти не имеют утечки. Они считаются лучшими конденсаторами. В широком диапазоне частотных вариаций образ поведения совершенно одинаков. Они работают в диапазоне от 100 пФ до 1 мФ.

Стеклянные конденсаторы

Эти конденсаторы очень прочные, стабильные и работают в диапазоне от 10 пФ до 1000 пФ. Но это тоже очень дорогие компоненты.

Полимерный конденсатор

Полимерный конденсатор — это электролитический конденсатор (e-cap), в котором вместо геля или жидких электролитов используется твердый электролит из проводящего полимера, такого как электролит.

Высыхания электролита легко избежать с помощью твердого электролита. Такая сушка — одна из особенностей, которые сокращают срок службы обычных электролитических конденсаторов. Эти конденсаторы подразделяются на различные типы, такие как полимерный танталовый e-cap, полимерный алюминиевый e-cap, гибридный полимерный Al-e-cap и полимерный ниобий.

В большинстве случаев в этих конденсаторах используется альтернатива электролитическим конденсаторам, только если не повышается максимальное номинальное напряжение. Максимальное номинальное напряжение твердотельных полимерных конденсаторов ниже по сравнению с самым высоким напряжением конденсаторов классического электролитического типа, например, до 35 вольт, хотя некоторые конденсаторы полимерного типа рассчитаны на максимальное рабочее напряжение, например 100 вольт постоянного тока.

Эти конденсаторы обладают другими и лучшими качествами по сравнению с более длительным сроком службы, высокой рабочей температурой, хорошей стабильностью, более низким ESR (эквивалентное последовательное сопротивление), а режим отказа намного безопаснее.

Конденсаторы с выводами и поверхностным монтажом

Доступны конденсаторы, такие как выводы с выводами и конденсаторы для поверхностного монтажа. Доступны почти все типы конденсаторов, такие как свинцовые версии, такие как керамические, электролитические, суперконденсаторы, серебряная слюда, пластиковая пленка, стекло и т. Д. Возможности поверхностного монтажа или поверхностного монтажа ограничены, но они должны выдерживать температуры, которые используются в процессе пайки. .

Когда у конденсатора нет выводов, а также в результате использования метода пайки, конденсаторы SMD подвергаются полному повышению температуры самого припоя. В результате не все разновидности доступны в качестве конденсаторов SMD.

Основные типы конденсаторов для поверхностного монтажа включают керамические, танталовые и электролитические. Все они были разработаны, чтобы выдерживать очень высокие температуры пайки.

Конденсаторы специального назначения

Конденсаторы специального назначения используются в системах переменного тока, таких как системы бесперебойного питания и вариатора переменного тока до 660 В переменного тока. Выбор подходящих конденсаторов в основном играет важную роль в ожидаемом сроке службы конденсаторов. Следовательно, совершенно необходимо использовать конденсатор надлежащей емкости через номинальное напряжение-ток, чтобы соответствовать точному применению. Эти конденсаторы отличаются прочностью, долговечностью, ударопрочностью, точностью размеров и чрезвычайно прочностью.

Типы конденсаторов в цепях переменного тока

Когда конденсаторы используются в цепях переменного тока, тогда конденсаторы действуют иначе, чем резисторы, поскольку резисторы позволяют электронам проходить через них, что прямо пропорционально падению напряжения, тогда как конденсаторы сопротивляются изменениям в напряжении, подавая или потребляя ток, потому что они заряжаются в противном случае. разряд до нового уровня напряжения.

Конденсаторы превращаются в заряженные по отношению к приложенному значению напряжения, которое действует как запоминающее устройство для поддержания заряда до тех пор, пока напряжение питания не будет присутствовать во всем соединении постоянного тока. В конденсатор будет подаваться зарядный ток, препятствующий любым изменениям напряжения.

Например, рассмотрим схему, в которой используется конденсатор, а также источник переменного тока. Таким образом, между напряжением и током существует разность фаз в 90 градусов, при этом ток достигает своего пика в 90 градусов до того, как напряжение достигает своего пика.

Источник питания переменного тока генерирует колебательное напряжение. Когда емкость высока, тогда должен течь огромный источник питания, чтобы создать определенное напряжение на пластинах, и ток будет выше.
Частота напряжения выше, и тогда доступное время для регулировки напряжения короче, поэтому ток будет большим при увеличении частоты и емкости.

Переменные конденсаторы

Переменный конденсатор — это конденсатор, емкость которого может намеренно и многократно изменяться механически. Этот тип конденсатора используется для установки частоты резонанса в LC-цепях, например, для настройки радио для согласования импеданса в устройствах антенного тюнера.

Переменные конденсаторы

Применение конденсаторов

Конденсаторы находят применение как в электротехнике, так и в электронике. Они используются в фильтрах, системах накопления энергии, пускателях двигателей и устройствах обработки сигналов.

Как узнать стоимость конденсаторов?

Конденсаторы являются важными компонентами электронной схемы, без которых схема не может быть завершена. Использование конденсаторов включает в себя сглаживание пульсаций переменного тока в источнике питания, соединение и развязку сигналов в качестве буферов и т. Д. В схемах используются различные типы конденсаторов, такие как электролитический конденсатор, дисковый конденсатор, танталовый конденсатор и т. Д. Электролитические конденсаторы имеют номинал, напечатанный на корпусе, так что его контакты можно легко идентифицировать.

Обычно большой штифт положительный. Черная полоса возле отрицательного вывода указывает на полярность. Но в дисковых конденсаторах на корпусе напечатан только номер, поэтому очень сложно определить его значение в PF, KPF, uF, n и т. Д. Для некоторых конденсаторов значение напечатано в единицах uF, а в других — Используется код EIA. 104. Давайте посмотрим, как идентифицировать конденсатор и рассчитать его значение.

Число на конденсаторе представляет собой значение емкости в пикофарадах. Например, 8 = 8PF

Если третье число равно нулю, то значение находится в P, например. 100 = 100ПФ

Для трехзначного числа третье число представляет количество нулей после второй цифры, например, 104 = 10 — 0000 PF.

Если значение получено в PF, его легко преобразовать в KPF или uF

PF / 1000 = KPF или n, PF / 10, 00000 = мкФ. Для значения емкости 104 или 100000 в пФ это будет 100 кПФ или н или 0,1 мкФ.

Формула преобразования

n x 1000 = PF PF / 1000 = n PF / 1000000 = мкФ мкФ x 1000000 = PF мкФ x 1000000/1000 = n n = 1 / 1000000000F мкФ = 1/1000000 F

Буква под значением емкости определяет значение допуска.

473 = 473 К

Для 4-значного числа, если 4thцифра — ноль, тогда значение емкости в пФ.

Например. 1500 = 1500ПФ

Если это просто десятичное число с плавающей запятой, значение емкости выражается в мкФ.

Например. 0,1 = 0,1 мкФ

Если под цифрами указан алфавит, он представляет собой десятичное число, а значение находится в KPF или n.

Например. 2K2 = 2,2 КПФ

Если значения указаны с косой чертой, первая цифра представляет значение в UF, вторая — его допуск, а третья — максимальное номинальное напряжение.

Небо. 0,1 / 5/800 = 0,01 мкФ / 5% / 800 Вольт.

Некоторые распространенные дисковые конденсаторы

Без конденсатора конструкция схемы не будет полной, поскольку она играет активную роль в функционировании схемы. Конденсатор имеет две электродные пластины внутри, разделенные диэлектрическим материалом, таким как бумага, слюда и т. Д. Что происходит, когда электроды конденсатора подключены к источнику питания? Конденсатор заряжается до полного напряжения и сохраняет заряд. Конденсатор имеет способность накапливать ток, который измеряется в фарадах.

ДИСК-КОЛПАЧКИ

Емкость конденсатора зависит от площади его электродных пластин и расстояния между ними. Дисковые конденсаторы не имеют полярности, поэтому их можно подключать любым способом. Дисковые конденсаторы в основном используются для развязки / развязки сигналов. Электролитические конденсаторы, с другой стороны, имеют полярность, поэтому, если полярность конденсатора изменится, он взорвется. Электролитические конденсаторы в основном используются в качестве фильтров, буферов и т. Д.

Каждый конденсатор имеет свою собственную емкость, которая выражается как заряд конденсатора, деленный на напряжение. Таким образом, Q / V. При использовании конденсатора в цепи следует учитывать некоторые важные параметры. Во-первых, его ценность. Выберите подходящее значение, низкое или высокое значение, в зависимости от схемы.

Значение напечатано на корпусе большинства конденсаторов в мкФ или в виде кода EIA. В конденсаторах с цветовой кодировкой значения представлены в виде цветных полос, и с помощью таблицы цветового кода конденсатора легко идентифицировать конденсатор. Ниже приведена цветовая диаграмма для обозначения конденсатора с цветовой кодировкой.

Видите, как и у резисторов, каждая полоса конденсатора имеет значение. Значение первой полосы — это первое число на цветовой диаграмме. Точно так же значение Второй полосы — это Второе число на цветовой диаграмме. Третья полоса — это умножитель, как в случае резистора. Четвертая полоса — это допуск конденсатора. Пятая полоса — это корпус конденсатора, который представляет рабочее напряжение конденсатора. Красный цвет представляет 250 вольт, а желтый — 400 вольт.

Допуск и рабочее напряжение — два важных фактора, которые следует учитывать. Ни один из конденсаторов не имеет номинальной емкости и может отличаться.

Поэтому используйте конденсатор хорошего качества, например танталовый, в чувствительных схемах, таких как схемы генератора. Если конденсатор используется в цепях переменного тока, он должен иметь рабочее напряжение 400 вольт. Рабочее напряжение электролитического конденсатора указано на его корпусе. Подбирайте конденсатор с рабочим напряжением в три раза превышающим напряжение блока питания.

Например, если напряжение питания 12 вольт, используйте конденсатор на 25 или 40 вольт. Для сглаживания лучше взять конденсатор емкостью 1000 мкФ, чтобы практически полностью убрать пульсации переменного тока. в источник питания Из аудиосхем лучше использовать конденсатор емкостью 2200 мкФ или 4700 мкФ, так как пульсации могут создавать шум в цепи.

Ток утечки — еще одна проблема конденсаторов. Некоторые заряды будут протекать, даже если конденсатор заряжается. Это стих из схем таймера, так как временной цикл зависит от времени заряда / разряда конденсатора. Доступны танталовые конденсаторы с малой утечкой, которые используются в схемах таймера.

Понимание функции сброса конденсатора в микроконтроллере

Сброс используется для запуска или перезапуска функций микроконтроллера AT80C51. Вывод сброса следует двум условиям для запуска микроконтроллера. Они есть

  1. Электропитание должно быть в указанном диапазоне.
  2. Длительность импульса сброса должна составлять не менее двух машинных циклов.

Сброс должен оставаться активным до тех пор, пока не будут соблюдены все два условия.

В схеме этого типа конденсатор и резистор от источника питания подключены к выводу сброса № 9. Пока переключатель питания находится в положении ON, конденсатор начинает заряжаться. В это время конденсатор вначале действует как короткое замыкание. Когда вывод сброса установлен на ВЫСОКИЙ, микроконтроллер переходит в состояние включения, и через некоторое время зарядка прекращается.

Когда зарядка прекращается, контакт сброса идет на землю из-за резистора. Пин сброса должен быть слишком высоким, затем слишком низким, тогда программа начнется с попрошайничества. Если в этом устройстве нет конденсатора сброса или он был бы оставлен неподключенным, программа запускается из любого места микроконтроллера.

Таким образом, это все о обзор различных типов конденсаторов и их приложения. Теперь у вас есть представление о концепции типов конденсаторов и их применении. Если у вас есть вопросы по этой теме или по электрическим и электронным проектам, оставьте комментарии ниже.

Фото Кредиты

Пленочные конденсаторы от en.busytrade
Керамические конденсаторы от сделано в Китае
Электролитические конденсаторы от солнечная робототехника

Рабочее напряжение конденсатора

и диэлектрическая прочность





  НОВИНКА! ‣ — пакеты электронных компонентов Amazon. Посетите страницу Amazon Electronic Component Packs.



Рабочее напряжение конденсатора

Одним из очень важных параметров конденсаторов является «рабочее напряжение». Это максимальное напряжение, при котором конденсатор работает без чрезмерных утечек или искрения. Это рабочее напряжение выражается в терминах постоянного тока, но эквивалент переменного тока составляет только половину этого номинального значения постоянного тока.По мере увеличения частоты переменного тока номинальное рабочее напряжение еще больше снижается.

Нагрев диэлектрика также снижает рабочее напряжение.

Электрическая прочность конденсатора

«Диэлектрическая прочность» или количество вольт, которое выдержит диэлектрик на 0,001 дюйма толщины диэлектрика, значительно различается в зависимости от материала. Некоторые приблизительные примеры:
Воздух 80 В, Стекло 200–300 В, Слюда 2000 В и Керамика 80–200 В.

Толщина диэлектрика зависит от расчетного рабочего напряжения.Некоторые электролитические конденсаторы, созданные для работы, скажем, при напряжении 450 В постоянного тока, но используемые при напряжении 300 В постоянного тока, могут переформироваться в более низкое напряжение.

Некоторые меры предосторожности

Если электролитический конденсатор подключить к цепи с обратной полярностью, пленка деформируется, конденсатор становится хорошим проводником, протекает очень большой ток, выделяется тепло, электролит закипает, и конденсатор взрывается, что часто приводит к ужасным последствиям.

Необходимо соблюдать абсолютную осторожность при соблюдении полярности при установке поляризованных конденсаторов в цепи.Это означает, что обычный электролитический конденсатор нельзя использовать в цепях переменного тока. Для этого изготавливаются специальные конденсаторы.

Ссылка на эту страницу

НОВИНКА! Как напрямую перейти на эту страницу

Хотите создать ссылку на мою страницу с вашего сайта? Это не может быть проще. Знание HTML не требуется; даже технофобы могут это сделать. Все, что вам нужно сделать, это скопировать и вставить следующий код. Все ссылки приветствуются; Я искренне благодарю вас за вашу поддержку.

Скопируйте и вставьте следующий код для текстовой ссылки :

<а href="https://www.electronics-tutorials.com/basics/working-voltage-capacitance.htm" target="_top">посетите страницу Ian Purdie VK2TIP «Учебное пособие по конденсаторам рабочего напряжения»

и должно выглядеть так:
посетите страницу Ian Purdie VK2TIP «Учебное пособие по конденсаторам рабочего напряжения»






ВЫ ЗДЕСЬ: ГЛАВНАЯ > БАЗОВАЯ ЭЛЕКТРОНИКА > ЕМКОСТЬ > РАБОЧЕЕ НАПРЯЖЕНИЕ И ДИЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ КОНДЕНСАТОРОВ

автора Ян С.Purdie, VK2TIP сайта www.electronics-tutorials.com заявляет о моральном праве на быть идентифицированным как автор этого веб-сайта и всего его содержимого. Copyright © 2000, все права защищены. Смотрите копирование и ссылки. Эти электронные учебные пособия предназначены для индивидуального частного использования, и автор не несет никакой ответственности за применение, использование, неправильное использование любого из этих проектов или учебных пособий по электронике, которые могут привести к прямому или косвенному ущербу или потерям, связанным с этими проектами или учебными пособиями. .Все материалы предоставляются для бесплатного частного и публичного использования.
Коммерческое использование запрещено без предварительного письменного разрешения www.electronics-tutorials.com.


Copyright © 2000, все права защищены. URL — https://www.electronics-tutorials.com/basics/working-voltage-capacitance.htm

Обновлено 15 мая 2000 г.

Связаться с VK2TIP

Понимание номинального напряжения конденсатора

Для всех типов конденсаторов существует максимальное номинальное напряжение.Вот почему при выборе необходимо учитывать максимальное напряжение, которое может быть приложено к конденсатору без повреждения. В этой статье вы узнаете номинальное напряжение конденсатора и его основную роль в его работе.



Подробнее: Конденсатор

Конденсаторы обладают максимальным напряжением, которое при получении не приведет к повреждению их диэлектрического материала. Оно может быть указано в технических описаниях как WV (рабочее напряжение) или как WV DC (рабочее напряжение постоянного тока).Кроме того, номинальное напряжение является одним из факторов, который следует учитывать при выборе типа конденсатора. Он дает электрику величину напряжения, которое должно быть приложено к конденсатору.

Пробой диэлектрика конденсатора при приложении к нему напряжения называется электрическим пробоем. Также между обкладками конденсатора возникнет искрение, что приведет к короткому замыканию. Рабочее напряжение конденсатора зависит от типа и толщины используемого диэлектрического материала. Рабочее напряжение постоянного тока является максимальным напряжением постоянного тока, а НЕ максимальным напряжением переменного тока.Конденсатор с номинальным напряжением постоянного тока 100 вольт постоянного тока нельзя безопасно использовать для переменного напряжения 100 вольт. Это связано с тем, что переменное напряжение со среднеквадратичным значением 100 вольт будет иметь пиковое значение более 141 вольт (√2 x 100).

Итак, конденсатор, который требуется для работы при 100 вольт переменного тока, должен иметь рабочее напряжение около 200 вольт. Это связано с тем, что конденсатор следует выбирать таким образом, чтобы его рабочее напряжение постоянного или переменного тока было как минимум на 50 процентов больше, чем максимальное эффективное напряжение, которое должно быть приложено к нему.

Подробнее: Понимание емкости в цепях переменного тока

Диэлектрическая утечка — еще один фактор, влияющий на номинальное напряжение конденсатора. Это происходит из-за нежелательного тока утечки, протекающего через диэлектрический материал. Обычно считается, что сопротивление диэлектрика чрезвычайно велико и способно блокировать протекание постоянного тока через конденсатор с одной пластины на другую. Тем не менее, диэлектрическая утечка все еще распространена.

Посмотрите видео ниже, чтобы узнать больше о номинальном напряжении конденсатора:

Подробнее: Типы конденсаторов

Кроме того, если диэлектрический материал поврежден слишком высоким напряжением или перегревом, ток утечки через диэлектрик становится чрезвычайно высоким.Это приводит к быстрой потере заряда на пластинах, а перегрев конденсатора приводит к его преждевременному выходу из строя. Вот почему не рекомендуется использовать конденсатор в цепи с более высоким напряжением, чем конденсатор, рассчитанный на меньшее. Он может стать горячим и привести к взрыву.

Подробнее: Конденсаторный делитель напряжения

Это все, что касается этого раздела, где объясняется номинальное напряжение конденсатора. Я надеюсь, что вы получили много от чтения, если да, пожалуйста, поделитесь с другими студентами.Спасибо за чтение, увидимся в следующий раз!

Напряжение конденсатора — обзор

2.6 Включение и сброс

Когда микроконтроллер включается, он должен запустить свою программу с самого начала (т. е. для 16F84A с вектора сброса, как показано на рис. 2.4). Это произойдет только в том случае, если встроена явная схема для обнаружения включения питания и обнуления счетчика программ. Наряду с этим также очень полезно настроить SFR так, чтобы периферийные устройства изначально находились в безопасном и отключенном состоянии.Это состояние «готовности к пуску» называется «Сброс». ЦП начинает выполнять свою программу, когда выходит из состояния сброса.

В 16F84A имеется вход сброса, MCLR¯ («Master Clear») на контакте 4. это видно на рис. 2.1. Пока он удерживается на низком уровне, микроконтроллер находится в состоянии сброса. Когда он принимает высокий уровень, начинается выполнение программы. Если на выводе появляется низкий уровень во время работы программы, то выполнение программы немедленно останавливается, и микроконтроллер принудительно возвращается в режим сброса.

Остается вопрос, когда на самом деле должно быть разрешено выполнение программы. Момент включения питания опасен для любой встраиваемой системы. И источнику питания, и тактовому генератору требуется конечное время для стабилизации, а в сложной системе питание разных частей схемы может стабилизироваться в разное время. Очевидно, что эта ситуация требует осторожного обращения. Как можно отложить начало выполнения программы до стабилизации питания?

Простой способ ответить на вопрос «Что мы делаем, когда подается питание?» показан на рис. 2.9(a), проиллюстрированный здесь для любого микроконтроллера, который имеет активный вход сброса низкого уровня. Если к входу сброса подключена цепь резисторного конденсатора, то при подаче питания напряжение на конденсаторе возрастает в соответствии с постоянной времени RC, которую можно сделать сколь угодно большой. Некоторое время, поскольку он растет сравнительно медленно, вход Reset¯ находится в состоянии логического 0. Таким образом, микроконтроллер можно удерживать в состоянии Reset, пока его питание стабилизируется и пока запускается тактовый генератор.

Рис. 2.9. Внешние схемы сброса – обычный микроконтроллер с входом сброса. (a) Сброс при включении питания, самый простой из возможных. (b) Сброс при включении питания, с разрядным диодом и защитным резистором. (c) Кнопка пользовательского сброса

С этой схемой возникает небольшая проблема, если питание быстро выключается, а затем снова включается (жестокая и сложная вещь для любого электронного устройства). В схеме, показанной на рис. 2.9(а), конденсатор не успел бы разрядиться, и условие сброса могло бы не применяться должным образом при повторном включении питания.Более опасно то, что напряжение на конденсаторе может превысить напряжение, подаваемое на микроконтроллер, и тогда чрезмерный ток может протекать от конденсатора на вход Reset¯. Добавив простой разрядный диод, как показано в схеме на рис. 2.9(b), мы можем гарантировать, что конденсатор разряжается примерно с той же скоростью, что и источник питания V DD . Резистор R S также включен для ограничения тока на входе Reset¯, если напряжение конденсатора непреднамеренно превысит напряжение, подаваемое на микроконтроллер, или возникнет другая неисправность.

Если разработчик хочет включить кнопку сброса, можно применить схему, показанную на рис. 2.9(c). Это особенно полезно для прототипов схем, где ожидается большое количество испытаний. Тогда удобно иметь возможность сбросить программу, которая, возможно, потерпела крах. R — подтягивающий резистор, номинал которого может быть в пределах 10-100 кОм. В коммерческом устройстве обычно нежелательно иметь кнопку сброса; цель здесь состоит в том, чтобы спроектировать продукт таким образом, чтобы пользователю никогда не приходилось сбрасывать настройки.

Одной из целей Microchip является минимизация количества внешних компонентов, необходимых для их микроконтроллеров, и компоненты на рис. 2.9 попадают именно в эту категорию. Таким образом, 16F84A включает в себя несколько хитрых встроенных схем сброса, которые во многих случаях делают ненужными компоненты рис. 2.9(a) или (b). Встроенный таймер включения питания может быть включен пользователем с помощью бита 3 слова конфигурации (рис. 2.6). 16F84A обнаруживает подачу питания, и таймер включения удерживает контроллер в состоянии сброса в течение фиксированного времени.После этого микроконтроллер выходит из режима сброса и начинается выполнение программы. При использовании этого таймера схему, показанную на рис. 2.9(b), нужно применять только в том случае, если напряжение питания растет очень медленно. Таймер включения питания и дополнительные сведения о внутренней схеме сброса более подробно описаны в разделе 2.8.

Так что же делать с входом 16F84A MCLR¯, если мы не хотим его использовать? Важно понимать, что этот вход нельзя просто оставлять неподключенным. Самое простое, что можно сделать, это привязать его к питающей рейке и потом забыть о нем.

Значение номинального напряжения и значения конденсатора в спецификации

В этой статье мы узнаем, что означает номинальное напряжение конденсатора и значение его емкости, указанное в спецификации или написанное на корпусе конденсатора. Также мы обсудим, как выбрать емкость и номинальное напряжение конденсатора. Как правило, на корпусе каждого конденсатора указана его спецификация.

Вы можете заметить, что на корпусе конденсатора написаны следующие характеристики:

Номинальное напряжение на конденсаторе — 10 В, 25 В, 35 В, 50 В, 230 В, 400 В и т. д.

Величина емкости — 1 мФ, 100 мФ, 1000 мФ (мили фарад), несколько микрофарад, пикофарад и т. д.

Допуск — 5%, 10% и т. д. 100 градусов

В любом случае, мы собираемся обсудить, что означает номинальное напряжение конденсатора.

Номинальное напряжение конденсатора Означает

Номинальное напряжение конденсатора означает его максимальное рабочее напряжение или рабочее напряжение. Например, конденсатор имеет номинальное напряжение 25 В, поэтому конденсатор может работать правильно и безопасно без каких-либо повреждений до максимального напряжения 25 В.Если мы подадим на этот конденсатор напряжение более 25 В, он выйдет из строя. Это максимальное рабочее напряжение также означает, что конденсатор может работать непрерывно без каких-либо повреждений.

Помните, что номинальное рабочее напряжение также зависит от рабочей температуры. Если подать ровно 25В при температуре выше его номинальной, то и конденсатор выйдет из строя.

Также помните, что номинальное напряжение конденсатора, а не напряжение, до которого конденсатор будет заряжаться. Это означает, что если вы думаете, что конденсатор с номинальным напряжением 25 В будет заряжаться при 25 В при подключении к любому источнику питания, вы ошибаетесь.Напряжение заряда и разряда конденсатора зависит от напряжения источника питания, к которому подключен конденсатор.

При подключении конденсатора на 25В к источнику питания на 9В конденсатор будет заряжаться до 9В только не до 25В. Если вы хотите зарядить этот конденсатор до 25 В, вам понадобится блок питания на 25 В. Но не рекомендуется заряжать конденсатор до его рабочего напряжения. Конденсатор на 25 В можно зарядить до 12 В для безопасной и долговечной работы.

Как выбрать номинальное напряжение конденсатора?

При выборе номинального напряжения конденсатора следует помнить о двух вещах — 1.Напряжение питания 2. Рабочая температура.

Лучше всего выбирать номинальное напряжение конденсатора в два раза больше напряжения питания. Не выбирайте точно такое же напряжение или меньшее напряжение конденсатора, чем напряжение источника питания.

Например, если вы собираетесь выбрать конденсатор для цепи 12 В, то подходящее номинальное напряжение для конденсатора будет от 15 В до 25 В. Вы можете выбрать конденсатор более 25 В, но не берите конденсатор ниже 15 В. Выбор конденсатора с высоким значением напряжения обеспечивает большую безопасность, снижает вероятность отказа, увеличивает срок службы и т. д.

Как правило, нам не нужно обращать внимание на номинальную температуру, потому что все конденсаторы, доступные на рынке, подходят для нормальной цепи при нормальной рабочей температуре. Но если вы выбираете конденсатор для очень высокой рабочей температуры, вы должны обратить внимание на номинальную температуру.

Напряжение конденсатора и значение емкости

Напряжение и емкость конденсатора не зависят друг от друга. Номинальное напряжение конденсатора обеспечивает его максимальное рабочее напряжение без каких-либо повреждений, тогда как значение емкости указывает, сколько энергии может хранить конденсатор.Рабочее напряжение конденсатора не зависит от частоты, но значение емкости зависит от частоты и температуры.

Таким образом, можно сделать вывод, что значение емкости конденсатора указывает, сколько электроэнергии может храниться, а номинальное напряжение указывает максимальное безопасное напряжение, при котором конденсатор может правильно накапливать энергию.

Читайте также:

Благодарим за посещение сайта. продолжайте посещать для получения дополнительных обновлений. Керамический конденсатор

Максимальное напряжение и снижение номинальных характеристик | Дизайн печатной платы

Марк Харрис

|&nbsp Создано: 31 августа 2021 г. &nbsp|&nbsp Обновлено: 13 сентября 2021 г.

Использование практически любого типа конденсатора ниже его максимального номинального напряжения обеспечивает более длительный срок службы.Производительность таких компонентов будет ухудшаться в ответ на приложение напряжения, приближающегося к их номинальному пределу, и воздействие высоких температур. Выбрав ограничение приложенного напряжения, такие эффекты можно уменьшить.

Керамические конденсаторы

являются одним из наиболее распространенных типов конденсаторов, которые используются сегодня благодаря их компактной упаковке и доступности компонентов для поверхностного монтажа. Они получили свое название от строительных материалов; они состоят из чередующихся слоев металлической пасты и керамического порошка, которые затем обжигаются для затвердевания керамического материала.Поскольку они являются неполяризованными компонентами, их можно использовать в цепях переменного и постоянного тока, а диапазон значений емкости делает их идеальными для использования в цепях связи, развязки и фильтрации.

Максимальное значение напряжения керамического конденсатора номинально высокое, что является большим преимуществом. Когда их номинальное напряжение превышается с небольшим запасом, их емкость падает без какого-либо серьезного отказа. При воздействии напряжения, значительно превышающего номинальный максимум, керамический материал имеет тенденцию разрушаться, что приводит к короткому замыканию между металлическими пластинами.При наличии защиты от перегрузки по току этот режим отказа будет относительно безопасным. Тем не менее, для проектировщика важно выбрать соответствующее снижение напряжения керамического конденсатора, чтобы гарантировать, что этот отказ не произойдет во время работы, чтобы сохранить срок службы новой конструкции.

Важность снижения напряжения керамического конденсатора

Важным соображением, которое необходимо учитывать, является то, что значение емкости керамического конденсатора будет уменьшаться, когда напряжение на компоненте приближается к максимальному номинальному напряжению конденсатора.В некоторых компонентах это уменьшение может существенно повлиять на работу схемы. На этот эффект сильно влияет физический размер компонента. Керамический конденсатор SMD 1206 будет терять номинальную емкость гораздо медленнее, чем керамический конденсатор 0603 SMD того же номинала. Этот эффект также более заметен в компонентах с высокой диэлектрической проницаемостью, таких как устройства с диэлектрическими характеристиками класса II (например, B/X5R и R/X7R). Этот эффект может быть проблематичным, когда напряжение смещения постоянного тока присутствует на керамическом конденсаторе в схеме обработки сигналов.Напряжение смещения может значительно снизить общую емкость, влияющую на рабочие характеристики базовой схемы. Напряжение сигнала, наложенное на напряжение смещения, может усугубить или ослабить это изменение, в зависимости от его полярности, вызывая изменение емкости, пропорциональное напряжению сигнала. Консолидированный эффект представляет собой нелинейную характеристику из-за изменений емкости. Эту проблему можно решить, убедившись, что максимальное напряжение конденсатора, рассчитанное по пиковому напряжению сигнала и напряжению смещения постоянного тока, остается в области характеристик емкости компонента, где изменение емкости минимально.Это может потребовать тщательного выбора компонента с диэлектрическими характеристиками, соответствующими требованиям проектировщика.

Другим фактором, влияющим на керамические конденсаторы, является воздействие быстрых переходных процессов в пределах номинального предела напряжения. Пока напряжения остаются в допустимых пределах, скорость изменения напряжения может со временем повредить керамические материалы, сократив срок службы компонента и повысив вероятность отказа.

Какие керамические конденсаторы для снижения номинальных характеристик следует использовать?

Существует общепринятое эмпирическое правило, согласно которому номинальное напряжение керамических конденсаторов должно быть снижено как минимум на 25 % в стандартной комплектации, но в условиях, когда они будут подвергаться воздействию пульсаций напряжения, это значение должно быть увеличено как минимум до 50 %.Максимальное номинальное напряжение компонента должно как минимум вдвое превышать максимальное напряжение конденсатора, которое может быть приложено к компоненту при нормальной работе.

Более точный расчет можно получить, взглянув на соотношение между напряжением пробоя и максимальным номинальным напряжением. Как правило, производители рассчитывают максимальное номинальное напряжение, добавляя к напряжению пробоя запас, основанный на опыте и суждениях. Напряжение пробоя определяется характеристиками материалов, использованных в конструкции керамического конденсатора, и наличием дефектов в материалах.Чем выше качество производственного процесса, тем выше напряжение пробоя, которое ограничивается используемыми материалами. Интересно, что чем выше значение емкости, тем меньше влияние любых производственных дефектов на напряжение пробоя.

В расчетах преобладают свойства изоляционного материала на керамической основе; Исследования показали, что металлические элементы мало влияют на результаты. Напряжение пробоя обычно определяется процессами поляризации внутри диэлектрика, а не электрическим пробоем.Производители определяют напряжение пробоя, определяя область рабочих характеристик компонентов. Характеристики, зависящие от напряжения, остаются в требуемых пределах устройства, а его прогнозируемая надежность находится в заданном диапазоне. Любое снижение номинальных характеристик, примененное разработчиком, будет затем использоваться в дополнение к коэффициенту снижения номинальных характеристик, указанному производителем, для расчета максимального номинального напряжения конденсатора на основе напряжения пробоя.

Следует иметь в виду, что завышение номинальных характеристик компонента может, на первый взгляд, показаться самой безопасной политикой, но это приведет к выбору физически больших или гораздо более дорогих компонентов.Требуемое дополнительное пространство на плате может быть неосуществимым или может вызвать другие проблемы с компоновкой и разводкой платы. Более крупные компоненты также несут повышенный риск разрушения внутри компонента в среде, где могут присутствовать механические вибрации. Как и во всех дизайнерских решениях, необходимо тщательно продумать некоторые последствия.

Если вы хотите узнать больше, почему бы не просмотреть нашу страницу продукта для более подробного описания функций или не позвонить эксперту в Altium. Начните бесплатную пробную версию Altium Designer + Altium 365 уже сегодня.

Типы конденсаторов

Эта статья о различных типах конденсаторов. Любая часть электронной схемы, оборудования имеет внутри множество конденсаторов. Когда дело доходит до выбора конденсатора для проектирования электронных схем, у нас есть много вариантов. Существует несколько типов конденсаторов в зависимости от функциональности, электрических параметров, состава, размера и т. д. Давайте обсудим их.

Типы конденсаторов
Конденсаторы

бывают разных форм, размеров и электрических характеристик.Вы можете увидеть один и тот же тип конденсатора в осевом, радиальном, а также для поверхностного монтажа (SMD). В зависимости от номинала конденсаторы делятся на две основные категории: конденсаторы фиксированной емкости и конденсаторы переменной емкости. Эти типы могут быть дополнительно классифицированы на основе полярности и используемого диэлектрического материала.

Конденсаторы постоянной емкости

Многие типы постоянных конденсаторов используются в электронике, а также в электрических цепях. Они рассчитаны на фиксированное значение емкости. Эти конденсаторы можно классифицировать по полярности.Поляризованные и неполяризованные фиксированные конденсаторы можно дополнительно классифицировать по используемому диэлектрическому материалу. Обычно конденсаторы постоянной емкости называются по используемому в них диэлектрическому материалу.

Керамический конденсатор

Они не поляризованы. Их значение колеблется от пФ до мкФ. Они доступны в широком диапазоне рабочего напряжения (от нескольких вольт до киловольт). Керамические конденсаторы делятся на две категории: дисковые конденсаторы и многослойные конденсаторы. Конденсаторы дискового типа имеют довольно простую конструкцию.Они имеют небольшой керамический диск, покрытый серебром с обеих сторон, поэтому их также называют дисковыми конденсаторами . Этот диск и серебряное покрытие действуют как керамические электрические и электроды соответственно. Диск и узел серебряного электрода покрыты изолятором для защиты. Емкость дисковых конденсаторов находится в диапазоне от 0,5 до 1600 пФ. Диэлектрик также может иметь пластинчатую форму для пластинчатого, табличного керамического конденсатора. Емкость этих конденсаторов находится в диапазоне от 1 пФ до 1 мкФ. напряжение пробоя находится в диапазоне от 500 В до 20 кВ.Многослойные керамические конденсаторы называются MLCC — многослойные керамические конденсаторы, используемые для достижения высокой емкости. Высокая диэлектрическая проницаемость увеличивает емкость керамических конденсаторов при сохранении небольшого физического размера. Эти конденсаторы хорошо работают на высоких частотах. Это конденсаторы общего назначения, которые в основном используются для устранения шума (например, в схеме устранения дребезга ключей микроконтроллера, с микросхемой MAX232, с кварцевым генератором). Поскольку керамические конденсаторы неполяризованы; их можно использовать как в цепях постоянного, так и переменного тока.

Неполярный конденсаторКерамический конденсатор



Пленочный конденсатор

Они также известны как пленочные конденсаторы или силовые пленочные конденсаторы. Пленочные конденсаторы изготавливаются из пластиковой (или бумажной, металлопленочной) пленки, покрытой металлическими электродами, помещенной в обмотку, с присоединенными выводами, а затем заключенной в корпус. Различные пленочные конденсаторы получили свое название на основе используемого диэлектрика. Конденсаторы с полиэстером (майларом), полистиролом, поликарбонатом или тефлоном в качестве диэлектрического материала обычно называют пластиковыми конденсаторами.Емкость фольгированного или металлизированного конденсатора составляет от 100 пФ до 100 мкФ, а емкость бумажного конденсатора — от 1 нФ до 1 мкФ. Они имеют более высокое рабочее напряжение, чем керамические конденсаторы. Диапазон напряжений составляет от 200 до 1600 В для бумажных конденсаторов и от 50 до 600 В для пленочных конденсаторов фольгированного типа. Они широко используются в силовой электронике из-за их низкой стоимости и превосходных характеристик, таких как температурная стабильность, низкая собственная индуктивность и ESR. Пленочные конденсаторы неполяризованы, поэтому их можно использовать как в цепях переменного, так и постоянного тока.

Различные типы пленочных конденсаторов
Слюдяные конденсаторы

Эти конденсаторы имеют слюду в качестве диэлектрического материала, покрытого тонким слоем серебра. Следовательно, эти конденсаторы также называют конденсаторами из серебряной слюды. Слюдяные конденсаторы доступны в диапазоне от нескольких пФ до тысяч пФ с номинальным напряжением от нескольких сотен вольт до тысяч вольт. Диэлектрик в слюдяном конденсаторе используется в виде штабелированных листов. Емкость слюдяных конденсаторов колеблется от 10 пФ до 5000 пФ, а напряжение пробоя аналогично керамическим конденсаторам.Слюдяные конденсаторы обеспечивают высокую точность, надежность и стабильность. Они доступны с небольшими значениями и обычно используются на высоких частотах и ​​в ситуациях, когда требуются низкие потери и малое изменение емкости во времени.

Различные типы слюдяных конденсаторов
Электролитические конденсаторы

Электролитические или полярные конденсаторы широко используются в электронных схемах из-за их низкой стоимости, высокой емкости и доступности. Они бывают цилиндрической металлической формы с внешней пластиковой оболочкой.Эти типы конденсаторов используются в качестве фильтра пульсаций в источниках питания, в качестве фильтра для обхода низкочастотных сигналов. Электролитические конденсаторы обычно измеряются в микрофарадах и редко в фарадах. Эти конденсаторы поляризованы, поэтому они в основном используются в цепях, где используются сигналы как переменного, так и постоянного тока.

Символы полярного конденсатора
Алюминиевый электролитический конденсатор Алюминий

используется в конструкции алюминиевых электролитических конденсаторов. Эти конденсаторы доступны с емкостью от 1 мкФ до 47000 мкФ.Они имеют максимальное напряжение пробоя около 400 В. Они обладают высокой устойчивостью к току пульсаций, высокой утечкой, плохой устойчивостью и сроком службы. Алюминиевые электролитические конденсаторы имеют плохую производительность на высоких частотах из-за ESR. Размер электролитических конденсаторов увеличивается с увеличением емкости. Эти конденсаторы широко используются в аудиоусилителях для уменьшения фонового шума. Алюминиевый электролитический конденсатор имеет одну особую конструкцию поверх него. Вам может быть интересно, почему такая маркировка существует? Ну, эта маркировка связана с вашей защитой.Изображение, что произойдет, если электролитический конденсатор подключен с неправильной полярностью? Подключение обратной полярности создает газ и увеличивает температуру в конденсаторе. Это необратимо повреждает и может взорвать конденсатор. Благодаря разработчикам электронных компонентов, электролитические конденсаторы имеют тонкий корпус (маркировку) на верхней стороне, который ломается вверх и позволяет этому давлению газа сбрасываться и предотвращать взрыв конденсатора.

Алюминиевый электролитический конденсатор
Танталовый электролитический конденсатор

Металлический тантал используется в конструкции танталовых электролитических конденсаторов.Эти конденсаторы доступны с емкостью от 47 нФ до 330 мкФ. Как правило, они имеют низкое рабочее напряжение от 1,5 В до 40 В. Танталовые электролитические конденсаторы имеют низкий ток пульсаций, низкую утечку и очень устойчивы к обратному и перенапряжению. У них плохая производительность на высоких частотах. Высокая емкость при небольшом размере делает танталовый конденсатор лучшим выбором для разработчиков электронных схем для использования в сложных схемах, таких как материнская плата. Они также полезны в военных приложениях и чрезвычайно стабильных аудиоусилителях.

Танталовый электролитический конденсатор
Переменные конденсаторы Символы цепи переменного конденсатора

Они предназначены для переменного значения емкости. В этом типе площадь между двумя пластинами регулируется для изменения емкости конденсатора. Конструкция настроечных конденсаторов состоит из двух важных механических движений: угла поворота шпинделя и движения пластины. В переменном конденсаторе токопроводящие пластины воздушного конденсатора сцеплены (перекрещиваются). Пластины статора (неподвижные) соединяются с подвижными пластинами за счет движения шпинделя.Емкость регулируется движением шпинделя (вращением вала), чтобы подвижные пластины зацеплялись с пластинами статора. Изменение емкости по такой механической структуре может быть следующих типов – линейное (перемещение шпинделя ∝ емкость), логарифмическое (перемещение шпинделя ∝ процентное изменение частоты), четное (перемещение шпинделя ∝ емкость и частота) и квадратичное (квадрат перемещения шпинделя ∝ емкость). Переменные конденсаторы обычно используются в LC-цепях для настройки частоты в радиоприемниках, поэтому такие конденсаторы также называются настроечными конденсаторами.

Работа переменного конденсатора
Воздушного конденсатора

Это простейшие переменные неполярные конденсаторы. Емкость воздушного конденсатора небольшая, примерно от 100 пФ до 1 нФ. Воздушные конденсаторы используют воздух в качестве диэлектрика в двух проводящих пластинах. Рабочее напряжение воздушного конденсатора составляет от десятков до тысяч вольт. Напряжение пробоя воздуха как диэлектрика ниже, следовательно, происходит изменение электрического пробоя в конденсаторе. Это приводит к неправильной работе конденсатора.Поэтому иногда между обкладками конденсатора создается вакуум, который имеет диэлектрическую проницаемость почти такую ​​же, как у воздуха. Напряжение пробоя выше для вакуума, следовательно, меньше вероятность электрического пробоя. Иногда воздушный конденсатор также называют «бандовым конденсатором». Групповой конденсатор представляет собой комбинацию двух или более конденсаторов переменной емкости, установленных на общем валу. Эта регулировка позволяет одновременно изменять емкость сгруппированных конденсаторов. Вы можете видеть на картинке, что у группового конденсатора много выходных выводов, эти выводы группируются (группируются) с помощью регулировочного винта для изменения емкости.Он используется в радиосхемах AM и FM.

Воздушный и групповой конденсатор
Подстроечный конденсатор

Подобно подстроечным резисторам, конденсаторы также имеют подстроечные или предустановленные конденсаторы. Они неполяризованы. Подстроечные конденсаторы используются, когда нет необходимости снова изменять емкость после первоначальной регулировки. Этот конденсатор имеет диэлектрик, помещенный между двумя параллельными обращенными друг к другу токопроводящими пластинами. Как правило, емкость триммеров изменяется путем изменения площади перекрытия между пластинами с помощью предусмотренного регулировочного винта.В триммерах используется лист диэлектрического материала, такого как слюда, майлар и т. д. Максимальное значение триммера находится в диапазоне от нескольких пФ до примерно 200 пФ. Эти конденсаторы рассчитаны на низкое и среднее напряжение и обладают высокой эффективностью. Для изменения емкости подстроечных конденсаторов рекомендуется использовать неметаллические инструменты, так как использование металла может повлиять на величину емкости.

Подстроечный конденсатор
Характеристики и технические характеристики конденсатора

Каждый тип конденсатора имеет свой собственный набор спецификаций и характеристик.Следовательно, нужно быть осторожным при выборе конденсатора. Технические характеристики конденсатора можно узнать из информации, напечатанной на его внешнем корпусе, а его характеристики можно понять, найдя подробности о его составе и физической структуре. Давайте посмотрим, какие факторы необходимо учитывать при выборе конденсатора.
1. Эквивалентное последовательное сопротивление – Каждый металл имеет определенное сопротивление. Конденсатор имеет металлические выводы и маленькое сопротивление (около 0.01 Ом). Это сопротивление вместе с током через конденсатор создает тепло, т.е. потери мощности.
2. Точность – Конденсаторы не имеют точной или точной емкости. Изменение значения емкости называется допуском конденсатора. Это значение зависит от типа и находится в диапазоне от ±1% до ±20% фактического значения конденсатора.
3. Номинальное напряжение – В зависимости от типа конденсаторы имеют максимальное номинальное напряжение, которое может быть приложено к ним. Это номинальное напряжение может варьироваться от 1В до 100В.
4. Размер – Размер конденсатора зависит от значения емкости и его физического размера. Чем выше значение емкости и номинального напряжения, тем больше его размер.
5. Стабильность – Стабильность конденсатора определяет изменение значения емкости в зависимости от температуры и времени.
6. Ток утечки – На практике через конденсатор протекает незначительное значение тока (в мА или нА). Эта утечка приводит к уменьшению накопленной в конденсаторе энергии и постепенному разряду конденсатора.
7. Старение – Емкость конденсатора со временем уменьшается, это известно как старение.
8. Применение – В зависимости от типа конденсаторы имеют различные применения. Например. схема фильтра, схема настройки, шунтирующий конденсатор и т. д.

Это все для этого поста. Я полагаю, что теперь вы знакомы с различными типами конденсаторов и их значением. В следующем посте мы узнаем о цветовой маркировке конденсаторов. Спасибо за прочтение. Продолжайте посещать.

Как правильно выбрать конденсаторы

Конденсатор везде.В источниках питания, светодиодном освещении, в коммерческой электронике, в обработке сигналов и т. д. вам нужен конденсатор. Какова его конкретная роль в принципе? Конденсатор выполняет несколько функций. Это устранит проблемы с шумом в цепи, работая как фильтр. Это основная часть низкочастотных, высокочастотных, полосовых, полосовых заградительных фильтров и так далее. Также очень важно при выпрямлении получить прямолинейное напряжение постоянного тока. В источниках питания конденсатор действует как устройство накопления энергии. Много приложений для этой простой электронной части.Я больше не буду обсуждать здесь, из чего состоят конденсаторы, а просто сосредоточусь на том, как выбирать конденсаторы.

Как выбрать конденсатор — важные факторы

Существуют важные параметры, которые необходимо учитывать при выборе конденсатора для вашей схемы. Либо хочешь на чип, либо на сквозной. Либо пленочный, либо электролитический и так далее. Давайте обсудим все соображения здесь.

1. Как выбрать конденсатор

Емкость

Емкость — электрическое свойство конденсатора.Таким образом, это соображение номер один при выборе конденсатора. Какая емкость вам нужна? Ну, это зависит от вашего приложения. Если вы собираетесь фильтровать на выходе выпрямленное напряжение, то вам наверняка понадобится большая емкость. Однако, если конденсатор предназначен только для фильтрации шума сигнала в слабой сигнальной цепи, тогда подойдет небольшая емкость от пико до нанофарад. Итак, знайте свое приложение.

Предположим, приложение действительно предназначено для фильтрации выпрямленного напряжения, тогда вам нужна большая емкость в сотни микрофарад.Вы можете делать пробы и ошибки, пока напряжение пульсаций не будет соответствовать требованиям. Или вы можете сделать расчеты для начала.

Для мостового и двухполупериодного выпрямителя требуемая емкость может быть рассчитана, как показано ниже.

Cmin = ток нагрузки / (напряжение пульсаций x частота)

Где;

Cmin – минимально необходимая емкость

Ток нагрузки — это просто нагрузка выпрямителя

Напряжение пульсаций — это размах колебаний напряжения при измерении на выходе выпрямителя

Частота – для моста и двухполупериодного выпрямителя это удвоенная частота сети.

Пример:

Схема ниже представляет собой мостовой выпрямитель с входным напряжением 120 В (среднеквадратичное значение) при частоте 60 Гц, током нагрузки 2 А и требуемым напряжением пульсаций 43 В от пика до пика. Мы оценим, какой должна быть минимальная емкость, необходимая для C1.

Схема мостового выпрямителя

Cmin = ток нагрузки / (напряжение пульсаций x частота)

Cмин = 2 А / (43 В х 2 х 60 Гц) = 387 мкФ

На основе приведенного ниже моделирования размах напряжения пульсаций при использовании 387 мкФ составляет 35.5В. Оно близко к 43В. Поскольку результатом расчета является минимальная емкость, при выборе емкости с более высоким значением напряжение пульсаций еще больше уменьшится.

2.

Допуск – также фактор при выборе конденсатора

Помимо емкости, еще одна вещь, которую следует учитывать при выборе конденсаторов, — это допуск. Если ваше приложение очень критично, рассмотрите очень маленький допуск. Конденсаторы поставляются с несколькими вариантами допуска, такими как 5%, 10% и 20%.Это ваш звонок, что есть что. Более высокий допуск в большинстве случаев дешевле, чем деталь с более низким допуском. Вы всегда можете использовать часть с допуском 20% и просто добавить больше запаса в свой дизайн.

3. Как выбрать конденсатор

Номинальное напряжение

Конденсатор выйдет из строя из-за перенапряжения. Таким образом, при выборе конденсатора необходимо учитывать напряжение. Вам нужно знать уровень напряжения, где конденсатор должен быть установлен. Конденсатор в большинстве случаев устанавливается параллельно цепи, устройству или подсхеме.Хотя случаев последовательной установки конденсатора немного. В своих проектах я не допускаю перенапряжения более 75% . Это означает, что если фактическое напряжение цепи составляет 10 В, минимальное напряжение конденсатора, которое я выберу, равно 13,33 В (10 В/0,75). Однако такого напряжения нет. Итак, я перейду на следующий более высокий уровень, который составляет 16 В. Можно ли использовать 20В, 25В или даже выше? Ответ положительный. Это зависит от вашего бюджета, потому что чем выше напряжение, тем дороже конденсатор. Это также будет зависеть от требований к физическому размеру.Физический размер конденсатора в большинстве случаев прямо пропорционален номинальному напряжению.

Например, в приведенном выше образце схемы максимальный уровень напряжения на конденсаторе соответствует пиковому уровню 120 В (среднеквадратичное значение), которое составляет около 170 В (1,41 X 120 В). Итак, номинальное напряжение конденсатора должно быть 226,67 В (170/0,75). И я выберу стандартное значение, близкое к этому.

4. Выбор конденсатора

Номинальный ток – Знайте пульсации тока

Если вы не увлекаетесь электроникой или некоторое время не работаете в полевых условиях, вы можете не знать термин пульсирующий ток.Это термин, обозначающий ток, который будет проходить через конденсатор. В идеальном случае на конденсатор не будет протекать ток, когда он установлен на линии постоянного напряжения. Однако, если фактическое напряжение на конденсаторе не является чистым постоянным током, например, есть небольшие колебания напряжения, это приведет к пульсациям тока. Для схемы малой мощности и изменения напряжения очень незначительны, вам не следует беспокоиться об этом номинальном токе пульсаций.

Однако для конденсаторов, установленных для фильтрации пульсирующего постоянного тока от выпрямителя, пульсирующий ток имеет решающее значение.Чем выше нагрузка, тем выше ток пульсаций. Итак, как выбрать конденсаторы для этого приложения? Для выпрямления в большинстве случаев требуется большая емкость, чтобы получить напряжение, близкое к прямолинейному. Таким образом, первым вариантом является рассмотрение электролитического конденсатора. В некоторых приложениях, где ток пульсаций очень высок, электролитический конденсатор больше не будет работать, так как его ток пульсаций меньше. В этом случае выбираются пленочные конденсаторы, так как они имеют очень высокий номинальный пульсирующий ток.Недостатком, однако, является то, что емкость ограничена несколькими микрофарадами, поэтому нужно больше их параллельно. Учитывая приведенную ниже схему выпрямителя, конденсатор фильтра 330 мкФ и нагрузку 2 А от источника переменного тока 120 В (среднеквадратичное значение) при частоте 60 Гц. Это то же самое, что и приведенная выше схема, но перерисованная и смоделированная в LTspice. LTspice — это бесплатный инструмент моделирования цепей от Linear Technology. Если вы хотите узнать, как выполнять моделирование в LTspice, прочитайте статью Учебники по моделированию цепей LTSpice для начинающих.

Смоделированный пульсирующий ток равен 3,4592A .

Двухполупериодный выпрямитель

Если вы не знакомы с моделированием, вы можете оценить фактический пульсирующий ток, используя приведенное ниже уравнение.

Пульсация = C X dV X Частота

Где;

Iripple – фактический пульсирующий ток, протекающий через конденсатор.

Кл – емкость в цепи

dV — это изменение входного напряжения от нуля до пика

Частота – это частота переменного напряжения (не частота выпрямленного сигнала)

Сделаем расчет вышеуказанных данных:

Пульсация = C X dV X Частота

Пульсация = 330 мкФ X (170–0 В) X 60 Гц = 3.366А

Вычисленное значение очень близко к результату моделирования. Тогда я рассмотрю здесь максимальное текущее напряжение 75%. Итак, выбранный конденсатор должен иметь номинал пульсаций тока не менее 4,5А (3,366А/0,75).

5.

Учитывайте рабочую температуру при выборе конденсаторов

Факторы окружающей среды также необходимо учитывать при выборе конденсаторов. Если ваш продукт будет подвергаться воздействию температуры окружающей среды 100°C, не используйте конденсатор, рассчитанный только на 85°C.Аналогичным образом, если минимальная температура окружающей среды составляет -30°C, не используйте конденсатор, который может выдерживать температуру только -20°C.

Эта спецификация кажется очень простой. Однако, если конденсатор подвергается воздействию очень высокого пульсирующего тока, произойдет внутренний нагрев, что приведет к повышению температуры выше температуры окружающей среды. Значит, нужен больший запас по рабочей температуре. Например, максимальная температура окружающей среды, в которой будет устанавливаться изделие, составляет 60°C.Не просто выберите конденсатор, который может выдержать 60’C. Выберите, возможно, температурный рейтинг 105’C. Это даст достаточный запас за счет внутреннего нагрева.

6. Выбор диэлектрического материала конденсатора

В микросхеме резистора вы столкнетесь с этой опцией при просмотре онлайн-распространителей, таких как Mouser и Digikey. Что означает этот параметр? Это диэлектрический материал, используемый при изготовлении конденсатора. Я не могу подробно останавливаться на физике конструкции конденсатора, но в своих проектах я всегда рассматриваю диэлектрик X7R, NP0 или C0G.Обычно они имеют более высокий температурный диапазон. Ниже приведены несколько образцов X7R, NP0 или C0G в сравнении только с X5R.

X7R, NP0/C0G Диэлектрический материал X5R Диэлектрический материал

7. Как выбрать конденсатор

– Срок службы Ожидаемый срок службы

Срок службы конденсатора или предполагаемый срок службы — это период времени, в течение которого конденсатор будет оставаться работоспособным в соответствии с проектом. Это критично для электролитических конденсаторов. Для керамических конденсаторов это не проблема, и, вероятно, не стоит обращать на это внимание при выборе конденсаторов для небольших сигнальных цепей.Для него все еще существует предел жизни, но его более чем достаточно, чтобы выдержать весь жизненный цикл продукта. В отличие от электролитических конденсаторов, если они не будут должным образом оценены, они выйдут из строя до окончания жизненного цикла продукта, а этого не должно происходить. Пульсации тока сокращают срок службы конденсатора. Так что лучше управляй. В таблицах данных или от поставщиков есть справочные расчеты срока службы конденсатора. Это простые уравнения, которые вы можете использовать при выборе конденсатора в отношении ожидаемого срока службы.Некоторые также дают график для облегчения понимания. Ниже образец расчета и графика взяты из таблицы данных KEMET. KEMET является одним из ведущих производителей конденсаторов.

Расчет ожидаемого срока службы конденсатора

8.

Физические размеры и способ монтажа являются факторами при выборе конденсатора

Последнее, но не менее важное, о чем следует подумать, это физические размеры, а также способ крепления. Иногда выбор конденсатора диктуется доступным пространством.Чип-конденсаторы имеют небольшие размеры, но с ограниченным значением емкости. С другой стороны, электролитические конденсаторы имеют большую емкость, но они громоздки. Вы собираетесь использовать поверхностный монтаж или деталь со сквозным отверстием? Ну, это зависит от вас. Оцените свои требования к пространству, прежде чем заходить далеко в других параметрах.

Спецификация образцов конденсатора

Ниже приведены номинальные характеристики конденсатора, которые я взял со страницы электроники Mouser. Он имеет емкость, напряжение, допуск, пульсирующий ток, рабочую температуру, физические размеры, ориентацию монтажа и срок службы.Но обратите внимание, указанный срок службы — это только базовый срок службы или срок службы под нагрузкой при максимально допустимой рабочей температуре.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
