Онлайн расчет сопротивления конденсатора Xc и индуктивности Xl переменному току | hardware

Удобные методы онлайн-расчета сопротивления емкости C и индуктивности L переменному току с частотой F.

[Xc — сопротивление конденсатора переменному току]

Формула для расчета: Xc = 1/(2*pi*F*C), где Xc — сопротивление конденсатора переменному току в Омах, F — частота в Герцах, C — емкость в Фарадах. В таблице ниже расчет ведется по той же формуле, но в более удобных единицах — Гц, мкФ, Ом. В качестве исходных параметров можно использовать числа с плавающей запятой (запятая указывается в виде точки).

[Xl — сопротивление индуктивности переменному току]

Формула для расчета: Xl = 2*pi*F*L, где Xl — сопротивление индуктивности переменному току в Омах, F — частота в Герцах, L — индуктивность в Генри.

В таблице ниже расчет ведется по той же формуле, но в более удобных единицах — Гц, мкГн, Ом. В качестве исходных параметров можно использовать числа с плавающей запятой (запятая указывается в виде точки).

[Общие замечания по использованию калькуляторов]

1. 1 микрофарад (мкф) = 1000000 пикофарад (пФ). 1 фарад (Ф) = 1000000 микрофарад (мкФ) = 1012 пикофарад (пФ).

2. Десятичные значения с точкой нужно вводить с точкой, а не с запятой, иначе скрипт будет выдавать «infinity». Например, емкость 50 пФ следует ввести как 0.00005.

[Ссылки]

1. Микрофарад, Электрическая ёмкость site:convertworld.com. Очень удобный калькулятор для преобразования физических величин.
2. Расчёт резонансной частоты колебательного контура.
3. Расчет начальной магнитной проницаемости ферритовых колец по пробной обмотке.
4

. Расчет дросселей на резисторах МЛТ.

Расчет емкости конденсатора: как вычислить формулой

Конденсаторы имеют широкое распространение в электрических сетях. Если разобрать несколько электронных приборов на детали и пересчитать их, то окажется, что конденсаторы используются гораздо чаще других элементов. Поэтому следует уделить особое внимание конструкции, расположению и принципу действия подобных деталей.

Что такое конденсатор?

Конденсатор состоит из двух проводящих пластин, расположенных очень близко друг к другу и разделённых диэлектриком. Применение постоянного напряжения к пластинам вызовет протекание тока и появление на обеих крышках одинаковых по модулю, но противоположных по знаку зарядов: отрицательных – на одной и положительных – на другой. Отключение источника питания приведёт к тому, что заряд не исчезнет моментально, игнорируя явление его постепенной утечки. Затем, если крышки детали подключены к какой-то нагрузке, например, к вспышке, конденсатор разрядится сам и вернёт всю накопленную в нём энергию во вспышку.

Обозначение конденсаторов

Конденсаторы – это пассивные компоненты, которые хранят электрический заряд. Эта простая функция применяется в различных случаях:

  • При переменном токе.
  • При постоянном токе.
  • В аналоговых сетях.
  • В цифровых цепях.

Примеры использования приборов: системы синхронизации, формирование сигнала, связь, фильтрация и сглаживание сигнала, настройка телевизоров и радиоприёмников.

Характеристики конденсатора

Основной характеристикой данного элемента является емкость, или С. Она определяет способность устройства собирать электрический заряд, зависит от геометрической конфигурации крышек и от электрической проницаемости диэлектрика между крышками.

Важно! Емкость зависит от типа используемого диэлектрика, а также от геометрических размеров элемента.

Для того, чтобы описать принцип работы устройства формулой, необходимо понять, что это постоянная пропорциональность в уравнении, представляющая собой взаимную зависимость накопленного заряда q от площади пластинок и от разности потенциалов V между ними.

Мощность выражается в единицах, называемых фарадами F. Но на практике используются и более мелкие единицы, такие как микрофарады и пикофарады.

Внешний вид устройств

Таким образом, если напряжение U приложено к конденсатору, электрический заряд накапливается на крышках детали. Значение накопленного заряда на каждой пластинке одинаково, они отличаются только знаком. Этот процесс накопления электрического показателя на называется зарядкой.

Другим параметром детали является номинальное напряжение, а именно, его максимальное значение, которое может подаваться на конденсатор. При подключении более высокого напряжения возникает пробой диэлектрика. Это приводит к короткому замыканию элемента. Каким будет номинальное значение напряжения, зависит от типа диэлектрика и его толщины.

Важно! Чем толще диэлектрик, тем выше номинальное напряжение, которое он выдерживает.

Условные обозначения

Ещё одним параметром является ток утечки -значение проводящего показателя, возникающее при подаче постоянного напряжения на концы элемента.

Для чего используются конденсаторы?

Электростанции

Почти все электронные устройства имеют блок питания, который преобразует переменный ток, присутствующий в доме, в постоянный ток. Конденсаторы играют важную роль в преобразовании переменного тока в постоянный, устраняя электрические помехи. В источниках энергии используются электролитические конденсаторы различных размеров – от нескольких миллиметров до нескольких дюймов (или сантиметров).

Звуковые покрытия

Конденсаторы имеют множество применений в аудио оборудовании. Они блокируют постоянный ток на входе вс усилитель, предотвращая внезапные звуки или шумы, которые могут повредить колонки и наушники. Данные детали, используемые в аудиофильтрах, позволяют контролировать басы.

Компьютеры

Цифровые схемы в компьютерах передают электронные импульсы на высоких скоростях. Эти потоки в сети могут создавать помехи сигналам от соседней цепи, поэтому разработчики высокотехнологичного оборудования применяют конденсаторы для минимизации помех.

Высокотехнологичный конденсатор

Как правильно рассчитать ёмкость конденсатора?

Самый простой пример конденсатора – плоская модель. Она имеет форму двух параллельных крышек из проводника, между которыми находится слой диэлектрика. Для того, чтобы знать, как посчитать ёмкость конденсаторов, необходимо применить следующую формулу:

С = e x e0 x s / d,

где S – площадь поверхности пластинок и d – расстояние между ними. В свою очередь, это относительная электрическая проницаемость данного диэлектрика.

Как правило, конденсаторы применяются не по отдельности, а подключаются в более крупные системы. Они могут быть соединены последовательно, параллельно или смешанным способом.

Формула ёмкости

Важно! В последовательно соединённых элементах абсолютное значение заряда на каждой пластине идентично.

Таким образом, результирующее напряжение равно сумме данных показателей на отдельных компонентах прибора.

Общая ёмкость системы будет определяться по формуле:

1/С = 1/С1 + 1/С2 + 1/С3 + …

При параллельном подключении разность потенциалов на каждом из деталей одинакова. Таким образом, суммарный заряд будет равен сумме зарядов на компонентах конденсатора, а результирующая ёмкость – сумме отдельных единичных величин:

C = c1 + c2 + c3 + …

Основные формулы ёмкости

Базовый расчёт конденсатора предполагает выявление зависимости емкости и заряда, удерживаемого на элементе, а также напряжением на пластинах.

C=QVC=QV

C – емкость, или объём в Фарадах
Q – заряд, удерживаемый на пластинах в кулонах
V – разность потенциалов между пластинами в вольтах

Это уравнение используется для расчета работы, необходимой для зарядки конденсатора и энергии, хранящейся в нем.

Формула энергии

W=∫Q0V dQW=∫0QV dQ

W=∫Q0qC dQW=∫0QqC dQ

W=12CV2

Важно! Необходимо знать, какое влияние конденсатор будет оказывать на любую цепь, в которой он работает. Он не только предотвращает прохождение постоянной составляющей тока сигнала, но и оказывает влияние на любой переменный сигнал.

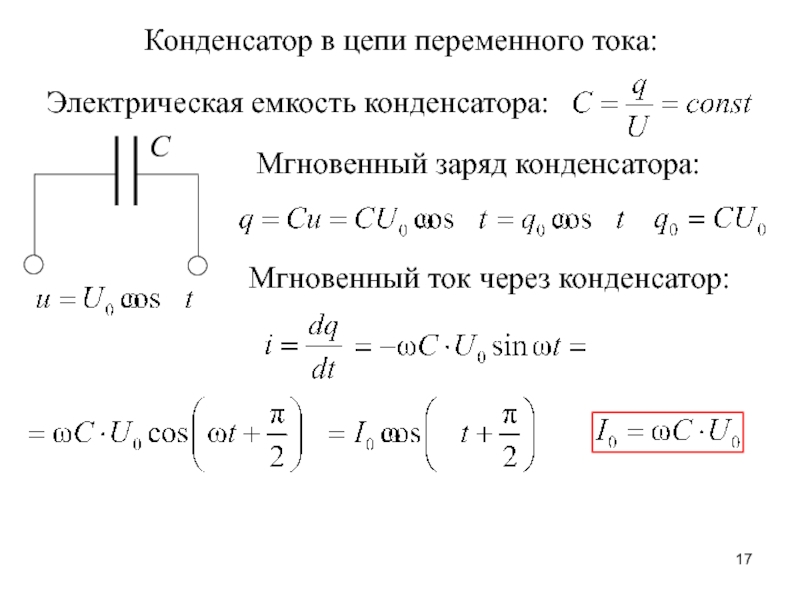

Реактивное сопротивление

В цепи постоянного тока помимо батареи может присутствовать резистор, который оказывает сопротивление току в цепи.

 То же справедливо и для схемы переменного тока с элементом, накапливающим заряд. Конденсатор с небольшой площадью пластины позволяет хранить только небольшое количество заряда, и это будет препятствовать протеканию тока. Конденсатор имеет определенное реактивное сопротивление, и оно зависит от его величины, а также от частоты срабатывания. Чем выше частота, тем меньше реактивное сопротивление.

Фактическое реактивное сопротивление можно вычислить по формуле:

Xc = 1 / (2 pi f C)

где

Xc – ёмкостное реактивное сопротивление в Омах.
f – частота в Герцах.
C – ёмкость в Фарадах.

Текущий расчет

Реактивное сопротивление конденсатора, рассчитанное по приведенной выше формуле, измеряется в Омах. Затем ток, протекающий в цепи, может быть рассчитан обычным способом с использованием закона Ома:

V = I Xc

Главный показатель конденсатора

Активное и реактивное сопротивления

Хотя активное и реактивное сопротивления очень похожи. Даже значения обоих параметров измеряются в Омах, но они не совсем одинаковы.  В результате этого невозможно сложить их вместе непосредственно. Вместо этого их нужно суммировать «векторно». Другими словами, необходимо округлить каждое значение, а затем сложить их вместе и выделить квадратный корень из этого числа:

Xtot2 = Xc2 + R2

В данной статье были подробно описаны основные компоненты, устройство и принцип работы конденсаторов, а также приведены базовые формулы, предназначенные для того, чтобы посчитать полезный объём прибора. Для более глубокого ознакомления необходимо внимательно рассмотреть типы данных деталей и их практические особенности в различных схемах и устройствах.

Расчет емкости «Гасящего конденсатора» для сети 220вольт. | Дмитрий Компанец

Конденсатор вместо резистора

Конденсатор вместо резистора

Конечно, в наши дни, лампочки накаливания «не в моде», но и для «модных» светодиодов расчет гасящего конденсатора по мощности остается актуальным. Так что вспомним старое и

РАССЧИТАЕМ ЕМКОСТЬ КОНДЕНСАТОРА

для включения в сеть 220 вольт маломощной лампочки накаливания с рабочим напряжением 6,3 вольта.

Считать будем «классически» по учебнику и старым журналам «Радио»

Для начала подсчитаем падение напряжения приходящееся на «балласт» — резистор или дроссель или … конденсатор.
Самое простое это вычесть из напряжения сети 220 вольт рабочее напряжение лампочки

220 — 6,3 = 213,7 это напряжение которое будет падать на резисторе, если мы таковой применим для нашей схемы.
Ток нашей цепи определяется лампочкой — 0,22А, так что номинал резистора можно определить просто по формуле
R = U/I подставив значения 213,7/0,22 = 970 Ом получим сопротивление.

Но абы какой резистор поставить в цепь с лампочкой нельзя! Нужно учитывать мощность ! Тут все просто — формула мощности P=U*U/R позволяет подсчитать какой мощности резистор нам потребовался бы для подобной схемы.
P=U*U/R подставив значения 213,7*213,7/970 получим мощность 47 Вт

Если приглядеться к формулам, то очевидно, что считать сопротивление для расчета мощности нам не было смысла R = U/I , P=U*U/R , P=U*U/U/I, P=I*U но за ради разминки и дальнейших вычислений мы это сделали.

Мощность 47 Вт для резистора рассеивающего её просто как тепло в атмосферу это слишком жирно для маленькой лампочки!
Именно для этого в цепи с активной нагрузкой ставят конденсаторы, которые хоть и проводят переменный ток, но оказывают ему сопротивление зависящее от своей емкости.

Простейшая формула R=1/(2Пi*F*C) поможет нам узнать — Какую емкость должен иметь конденсатор для нашей схемы.
Вытащить С (емкость) из формулы и подставить известные для нашей электро-сети значения Пi=3,14 , F=50 (Гц) , R = U/I=970 Ом

ВСЁ! Для лампочки с током 0,22А и рабочим напряжением 6,3 вольта Требуется емкость конденсатора С=1/(2Пi*F*R) = 1/(2*3. 14*50*970)
примерно 3,3 мкф.
С учетом, что рабочее напряжение конденсаторов в таких схемах должно быть не менее 400 вольт (чтим ТБ), то и размер «банок» конденсаторов Неполярных будет приличным.

ЗАМЕЧАНИЕ (Автора)

В реальной жизни использование маломощных лампочек для индикации было организовано совсем иначе чем в этом школьном примере.
Утюги, электроплиты , станки и пылесосы использовали схему с резисторным «гасителем напряжения». У меня до сих пор сохранились крепежи с индикаторными лампочками в колпачках с мощным проволочным резистором на контактах.

Но этот расчет может очень пригодиться тем кто строит (конструирует) схемы из светодиодов включаемых в сеть 220 вольт.
Во многих светодиодных лампочках вместо «умных драйверов» и схем стабилизации тока, ставят именно «гасящие конденсаторы» и служат такие лампочки, вопреки ожиданиям , лучше и дольше чем «умные».
К примеру диммировать такую светодиодную лампу можно, а вот «умную» нельзя, — только покупать специальную более дорогую диммируемую лампочку.

РАСЧЕТ ЕМКОСТИ ДЛЯ СВЕТОДИОДОВ

Как ни удивительно , а расчет для светодиодов даже проще чем для старой лампы накаливания.
Вам нужно только знать мощность на которую рассчитаны ваши светодиоды (хоть сотня хоть один) и исходя из этого , используя формулу R=1/(2Пi*F*C) просто рассчитать подходящий конденсатор, не забывая при этом тот факт, что Светодиоды питаются выпрямленным током, а полярные конденсаторы на 400 вольт занимают очень мало места.

Расчет электротермического конденсатора для электротермических установок


Please use this identifier to cite or link to this item: http://earchive.tpu.ru/handle/11683/28110

Title: Расчет электротермического конденсатора для электротермических установок
Authors: Дащук, Илья Павлович
metadata. dc.contributor.advisor: Меркулов, Валерий Иванович
Keywords: Электротермический конденсатор; Кабельная бумага; Конденсаторная бумага; Секции с выступающей фольгой; Изолятор; Elektroheizquellen Kondensator; Kabelpapier; Kondensatorpapier; Abschnitte dienen Folie; Isolator
Issue Date: 2016
Citation: Дащук И. П. Расчет электротермического конденсатора для электротермических установок : дипломный проект / И. П. Дащук ; Национальный исследовательский Томский политехнический университет (ТПУ), Энергетический институт (ЭНИН), Кафедра электротехнических комплексов и материалов (ЭКМ) ; науч. рук. В. И. Меркулов. — Томск, 2016.
Abstract: Актуальность данной работы заключается в том, что электротермический конденсатор предназначен для повышения коэффициента мощности электротермических установок частотой от 0,5 до 10 кГц, поэтому он находит широкое применение в электроэнергетике, а также в машиностроении, на металлургических заводах везде, где возникает необходимость использования индукционного нагрева металлов токами высокой частоты. Существующие на данный момент электротермические конденсаторы выполняются с различной изоляцией и на различное напряжение. Постепенно производство электротермических конденсаторов переходит с бумажной на пленочную или бумажно-пленочную изоляцию, что позволяет уменьшить габариты в связи с более высокой электрической прочностью пленки и улучшить экологичность конденсатора.
Die Relevanz dieser Arbeit liegt in der Tatsache, dass die elektroKondensator entwickelt, um die Leistung elektrothermische Anlagen Koeffizient Frequenz von 0,5 bis 10 kHz zu erhöhen, so ist es weit verbreitet in der Energiewirtschaft sowie im Maschinenbau, Hüttenwerke überall dort, wo es einen Bedarf für die Induktionserwärmung Metalle der hochfrequenten Ströme. Bestehende an den Moment elektro Kondensatoren hergestellt mit verschiedenen Isolation und für verschiedene Spannungen. Nach und nach elektro Herstellung von Kondensatoren geht das Papier auf der Papierfolie oder Isolationsfolie, wodurch die Größe auf einen hohen elektrischen Schichtwiderstand aufgrund zu reduzieren und die Umweltfreundlichkeit des Kondensators zu verbessern.
URI: http://earchive.tpu.ru/handle/11683/28110
Appears in Collections:Выпускные квалификационные работы (ВКР)

Items in DSpace are protected by copyright, with all rights reserved, unless otherwise indicated.

Конденсаторы расчет — Энциклопедия по машиностроению XXL

В настоящем параграфе приводится пример расчета фундамента турбогенератора мощностью 150 тыс. кет, выполненного в сборном железобетоне. Вопросы, связанные с центровкой фундамента, определение усилий от момента короткого замыкания и тяги конденсатора, расчет нижней плиты и подбор сечений железобетонных элементов здесь не рассматриваются.  [c.159]

Построение характеристики конденсатора. Расчет приближенных характеристик конденсатора сводится к следующему.  [c.668]


Знак перед токами — для резисторов, катушек и конденсаторов расчет тока проводится в прямом направлении от вывода 1 к выводу 2, для биполярных транзисторов, полевых транзисторов, тиристоров и т. п. расчет тока проводится в прямом направлении, если он является входящим в данный компонент схемы.  [c.84]

Указание. При расчете обратить внимание на то, что система Керра не пропускает света всякий раз, когда разность хода лучей в конденсаторе достигает целого числа длин волн.  [c.900]

При расчете электрических цепей, содержащих конденсаторы, индуктивности, резисторы и сторонние ЭДС, весьма удобным является лагранжев формализм. Обобщенными координатами являются параметры конфигурацию системы и количество заряда Q , протекающего по участку цепи, заключенному между двумя узлами. Обобщенные ско-  [c.91]

Однако такой метод для проверочного расчета испарителей и конденсаторов является приближенным, так как их тепловая нагрузка зависит от температур конденсации и кипения, а коэффициент теплопередачи k = /(Ощ)-  [c.256]

Определить, во сколько раз уменьшится коэффициент теплоотдачи на вертикальной пластине при конденсации водяного пара с примесью в нем воздуха по сравнению со случаем конденсации чистого насыщенного пара. Определить, как влияет на коэффициент теплоотдачи величина массовой концентрации воздуха при = 0,01 кг/м и = = 0,1 кг/м . Давление смеси паров с воздухом 101 кПа. Скорость движущейся смеси = 3 м/с. Температура поверхности стенки конденсатора Т т = 363 К. Расчет провести для двух значений продольной координаты х — 0,061 м X = 0,122 м.  [c.278]

Сопротивление Zв учитывает активное сопротивление обмотки, а также дополнительные сопротивления, которые могут быть включены в ее цепь до источника с известным напряжением Од (сопротивления шин, дросселей, конденсаторов, включенных последовательно с обмоткой). Достоинствами уравнений (8-8) являются физическая наглядность, симметричность системы (XQp —Хр0) и простота учета элементов внешних цепей индукторов. Система уравнений (8-8) выражает второй закон Кирхгофа для индуктивно связанных элементов. Для реализации метода необходимо разработать рекомендации по разбиению тел на элементы, создать алгоритмы расчета коэффициентов MQp и решения систем уравнений высокого порядка с комплексными членами.[c.123]

Вектор D называется вектором электрической индукции или вектором электрического смещения. В отличие от векторов Е и Р, он не имеет самостоятельного физического смысла, а является чисто вспомогательной математической величиной. Вектор D удобен для расчета поля, так как зависит только от распределения свободных зарядов. Если поверхностью интегрирования из формулы (9-13) охватить электрод конденсатора, эта формула позволит по картине поля вектора D находить заряд на электроде, и следовательно, емкость конденсатора. У поверхности эквипотенциального электрода вектор D имеет только нормальную составляющую, и, как это следует из формулы (9-12), поверхностная плотность свободных зарядов на электроде а = ) .  [c.139]


ПРИБЛИЖЕННЫЙ РАСЧЕТ РАБОЧЕГО КОНДЕНСАТОРА  [c.162]

Распределение напряженности поля по объему тела позволяет найти внутренние источники тепла, суммарную выделяющуюся мощность и, следовательно, приведенное активное сопротивление, а распределение зарядов на электродах — емкость загруженного конденсатора. Электрическое поле в реальных конструкциях рабочего конденсатора оказывается почти всегда существенно трехмерным, и задача может быть строго решена только численными методами с помощью ЭВМ. Алгоритмы таких расчетов известны. Возможности аналитических методов решения крайне ограничены многомерностью поля и наличием областей с разной диэлектрической проницаемостью.  [c.162]

Приближенный расчет параметров рабочего конденсатора, основанный на идеализации картины электрического поля, может быть выполнен по двухконтурной схеме замещения.  [c.162]

В качестве примера рассмотрим расчет конденсатора с прямоугольными пластинами на рис. 9-16. Размеры конденсатора =  [c.166]

Диэлектрические свойства древесины сильно зависят от влаго-содержания. Например, для березы е изменяется от 68 до 3, а tg б — соответственно от 2 до 0,3 при уменьшении влагосодержа-ния от 55 до 10% [10]. Эту зависимость необходимо учитывать при электрическом расчете конденсатора, который выполняется по схеме замещения из 9-4. Совместное использование зависимостей е и tg б от и, кривой сушки и (7) и характеристики источников тепла W (t) позволяет найти закон регулирования напряжения на рабочем конденсаторе в течение всего процесса сушки.  [c.303]

Иногда приходится иметь дело с сушкой тонколистовых материалов— бумаги или ткани. В этом случае нагрев в плоском конденсаторе невозможен, так как почти все напряжение рабочего конденсатора придется на воздушный зазор, а напряженность электрического поля в материале будет очень низка (см. расчет поля в 16-2). Для нагрева тонких листов применяются гребенчатые электроды, показанные на рис. 16-6. Чередование полярности электродов приводит к тому, что значительная часть потока электрической индукции проходит вдоль нагреваемого листа.  [c.304]

В связи с широким использованием теплообменников в различных областях техники возросло число их наименований, определяемых спецификой работы этих устройств. Так, встречаются парогенераторы, экономайзеры, воздушные калориферы, конвекторы, холодильники, конденсаторы, градирни, испарители, скрубберы, охладители выпара и т. д. Но несмотря на различное функциональное назначение этих аппаратов, методика теплового расчета является для них общей.  [c.422]

При более точном расчете оказывается, что полезная работа в цикле Ренкина меньше подсчитанной по формуле (4-12) на величину работы насоса, затраченной на подачу воды в котел. Для установок, использующих пар высоких параметров, этой работой пренебрегать нельзя. В ри-диаграмме работа насоса представлена на рис. 4-19, где точки 5 и те же, что и на рис. 4-16. Площадь 7-4-3-8-7 измеряет работу насоса. На рис. 4-19 8-3 — подача воды в насос, 3-4 — процесс повышения давления от Р2 = РзВ конденсаторе до давления в котле pi=р если воду  [c.174]

Обратимся к рассмотрению количественных зависимостей в этом цикле и для простоты рассмотрим метод расчета цикла с одним отбором, распространив его в дальнейшем на циклы с любым числом отборов. Обозначим I l — энтальпию пара, поступающего в двигатель i° — то же для пара, поступающего в отбор г з — то же для пара, поступающего в конденсатор i° — энтальпию жидкости при температуре насыщения, соответствующей давлению  [c. 189]

Подставив в (5.18) значение емкости плоского конденсатора, рассчитываемой по (5.12), и приняв 5 = 1 м, Л = I м, получим формулу для расчета удельных диэлектрических потерь (Вт/м )  [c.161]

Поверхность охлаждения конденсатора определяют по обычной формуле для расчета теплообменников  [c.369]

ОСНОВЫ РАСЧЕТА ГЛАВНОГО КОНДЕНСАТОРА  [c.179]

Габаритный расчет конденсатора. Теплота Q, кДж/ч, передаваемая от конденсирующегося пара охлаждающей воде, равна  [c.180]

Ниже приведен пример расчета главного конденсатора транспортного судна с неограниченным районом плавания, заимствованный из книги [11].  [c.182]


Если необходимо определить характеристики конденсатора при W — onst, но при t, отличной от величины для которой проектировался конденсатор, расчет ведется указанным выше способом для значения и тех же расходов конденсируемого пара.  [c. 173]

Выражение (4-126) показывает, что поверхность нагрева Р и Д/ср при заданных О, Св, к и Д в будет определяться значением степени недогрева б/н- При этом чем больше Ы-п, тем выше давление отбора, меньше экономия топлива и в то же время меньше размеры и стоимость подогревателя. Очевидно, величина б п должна иметь оптимальное значение. На положение оптимума, кроме того, влияют потери в подогревателе, изменение потерь в проточной части турбины и в конденсаторе. Расчеты показывают, что в подавляюшем числе случаев влиянием изменения указанных потерь в проточной части турбины и в конденсаторе можно пренебречь. Оптимум б н будет определяться из условия минимума переменной части суммарных годовых затрат В, состоящей из суммы расходов по топливу и отчислений от стоимости капиталовложений Ки.  [c.339]

Теплообмеиные аппараты могут иметь самые разнообразные назначения — паровые котлы, конденсаторы, пароперегреватели, приборы центрального отопления и т. д. Теплообменные аппараты в большинстве случаев значительно отличаются друг от друга как но своим формам и размерам, так и по применяемым в ннх рабочим телам. Несмотря на большое разнообразие теплообменных аппаратов, основные положения теплового расчета для них остаются общими.  [c.485]

Для того чтобы от уравнений движения в одной ииерциальной системе координат перейти к уравнениям движения в какой-либо другой ииерциальной системе координат, необходимо знать, как преобразуются не только скорости и ускорения, но и силы. Строго говоря, для того чтобы сохранить прежний способ измерения сил при помощи деформированных пружин, мы должны определить, как движение пружииы, растянутой до определенной длины, влияет на силу, с которой эта пружниа действует. Однако опыты, которые могли бы дать прямой ответ на этот вопрос, практически неосуществимы. Поэтому мы рассмотрим вопрос о силах для поддающегося расчету случая сил, действующих со стороны электрического поля на электрически заряженное тело, а затем, опираясь на опытные данные, перейдем к силам, действующим со стороны пружин. Для упрощения положим, что электрическое поле создано зарядами, расположенными на обкладках плоского конденсатора. Задача состоит в том, чтобы определить, как движение этого конденсатора влияет на величину силы F, действующей со стороны электрического поля конденсатора на какой-либо заряд е, помещенный между обкладками конденсатора и движущийся вместе с ним. Так как эта сила  [c.288]

Невозможность разделения этих процессов в реальных аппаратах приводит к необходимости использовать при расчетах условную схему изменения температур по хладагенту (рис. 19.9, в). Обычно принимают Та, = Та, Та, при ЭТОМ для испарителя Та = Тц, а для конденсатора Т = Т . Средний температурный нанор в аппарате определяют по формуле  [c.249]

Здесь плотность теплового потока должна быть отнесена к наружной поверхности, т. е. F,,a = f , как быда принято при определении а . Температурньп1 напор 0/ = Тдля расчета испарителя и 0 = Т,., — Г,, — конденсатора. Для иеоребрен-ных труб 2d /(f/,i d ).  [c.255]

Самым простым способом получения консервативных схем является метод баланса, основанный на применении дивергентных форм физических законов к ячейкам сетки. Рассмотрим его на примере разностной схемы для расчета потенциального поля. Потенциальные поля описывают стационарный процесс теп.топроводности, электрическое поле рабочего конденсатора при диэлектрическом нагреве и т. д. т Запишем выражение для потока вектора  [c.131]

Внешнее емкостное сопротивление Хе обусловлено потоком Ф,, (см. рис. 9-15, а). Для расчета л = 1/(соСй), где — внешняя или, точнее, краевая емкость рабочего конденсатора, можно использовать некоторые общие свойства электрического поля конденсатора и магнитного поля индуктора. Если рассмотреть схему замещения индуктора с нагреваемой деталью, основанную на общности потока обратного замыкания (см. 6-1), то легко заметить полную аналогию между этой схемой и схемой 9-15, б. Схема замещения индуктора по общему потоку получается из схемы замещения конденсатора путем замены всех емкостей индуктивностями, а сопротивление становится сопротивлением провода индуктора.  [c.164]

Самой интересной является аналогия между внешним сопротивлением и индуктивным сопротивлением обратного замыкания, которое тоже обозначено х на схемах замещения индуктора в 6-1. Это сопротивление при расчете индуктора находится на основании предположения, что внешнее магнитное поле индуктора с загрузкой подобно полю пустого индуктора. Справедливость такого предположения доказана экспериментально. Очевидно, справедливо и аналогичное утверждение внешнее (краевое) электрическое поле конденсатора с загрузксй подобно полю пустого конденсатора. Отсюда сразу следует способ расчета  [c.164]


Для расчета теплопередачи через тонкие трубы (в конденсаторах, котлах, подогревателях), имеющие отношение dJdi, близкое к единице, можно пользоваться формулами для полоской стенки, т. е. теплопередачу рассчитывать так, как это описано в 5-4.  [c.227]

РАДИОТЕХНИЧЕСКИЕ РАСЧЕТЫ

силовой трансформатор   радиотехнические расчеты   радио калькулятор

                РАДИОТЕХНИЧЕСКИЕ РАСЧЕТЫ

Во время конструирования радиолюбителю приходится производить массу расчетов. Один из самых трудоемких - расчет колебательного контура. Рассмотрим методику такого расчета.

Как и при любом расчете нам нужны будут исходные данные. Предположим, нам нужно рассчитать частоту колебательного контура для фиксированных значений емкости конденсатора и индуктивности катушки. Допустим, емкость конденсатора равна 10 пикофарадам, индуктивность катушки — 10 микрогенри. По формуле (1 (А)) определяем частоту. Она равна 15900 килогерц (то есть 15,9 Мегагерца). При расчете индуктивности катушки при известных частоте настройки  и емкости контура используем формулу 1(В). Для расчета емкости конденсатора используется формула 1(С).

Статья из журнала «Радио» для упрощенного расчета колебательного контура лежит здесь. Номограмму по расчету числа витков и размера катушек можно скачать по этой ссылке.  Обе статьи в формате DjVu — программу для их чтения можно скачать здесь.

Емкости конденсаторов и сопротивления резисторов имеют стандартный числовой ряд, но иногда требуются нестандартные значения. Как можно выйти из такого положения? Можно взять несколько, например, резисторов и соединить их так, чтобы получить нужное значение.

Пользуясь формулой (2) можно рассчитать величину, которую мы получим в результате параллельного (а), либо последовательного (b) соединения резисторов. При последовательном соединении резисторов их номиналы складываются между собой. Параллельное соединение позволяет получить результирующее сопротивление всегда меньшее, чем номинал наименьшего из соединяемых резисторов. При любом способе соединения резисторов (из рассмотренных) общая мощность рассеяния их увеличивается. Кроме того, при параллельном соединении через резисторы можно пропустить больший ток без их порчи.

Соединение конденсаторов:

При последовательном соединении конденсаторов (формула 3(b)) результирующая емкость будет всегда меньше емкости наименьшего из соединяемых конденсаторов. При параллельном соединении (3(a)) результирующая емкость будет равна сумме емкостей конденсаторов.

При работе на переменном токе иногда приходится рассчитывать реактивные сопротивления катушек индуктивности и конденсаторов.

Реактивное сопротивление катушки можно определить, пользуясь формулой (4), сопротивление конденсатора на переменном токе можно вычислить при помощи формулы (5):



В обоих формулах «Pi» — это всем известная математическая константа «Пи», равная (округленно) 3,14.

В заключении хотелось бы обратить ваше внимание на сноски в формулах. Для того, чтобы получить истинное значение при расчетах не забывайте использовать нужные величины!

В дальнейшем мы с вами рассмотрим формулы расчета катушек индуктивности с сердечником и без сердечника.

Расчет конденсатора для частотного преобразователя

Эффективность энергии электропривода можно увеличить за счет рекуперации энергии внутри двигателя. Такой эффект заметен для механизмов с большой инерцией на валу двигателя, с множеством замедлений и ускорений: прессовое, кузнечное оборудование, лебедки, краны, подъемно-транспортные устройства. Затраты энергии снижаются за счет преобразования энергии механического движения в электроэнергию конденсатора. Его емкость больше штатного.

Повышение емкости конденсатора меняет постоянную величину времени. Это отрицательно отражается на работе электрического привода. Применение внутренней рекуперации для сбережения энергии обуславливает использование двух конденсаторов: малой емкости для реактивной энергии и большой емкости для рекуперации. Рассчитать значение этих величин получается непросто.

Главные проблемы и пути решения

Существуют расчеты емкости с трансформатором перед преобразователем частоты. Такое решение редко применяется на практике. Правильным решением будет энергетический подход: расчет по необходимым величинам энергии. Чтобы решить эту задачу по значению емкости конденсатора, обратимся к схеме в виде «Г» по замещению асинхронного двигателя.

r1 и r2 – сопротивление статора и ротора, х1 и х2 – сопротивления рассеивания статора и сопротивление ротора, rm и xm – индуктивное и активное сопротивления намагничивающей цепи, s – скольжение. Контур намагничивания привода отвечает за образование магнитного потока агрегата, это сопротивление индукции намагничивания хm.

Чтобы вычислить энергию для образования магнитного потока 3-фазной машины, воспользуемся формулой:

где m – число фаз; Lm – намагничивающая индуктивность.

Значение амплитуды вектора тока холостого хода вычисляется:

После расчета нужной энергии, создающей момент асинхронного мотора и поток намагничивания, происходит переход от потребителя тока к питанию.

Схема силовой части частотного преобразователя частоты



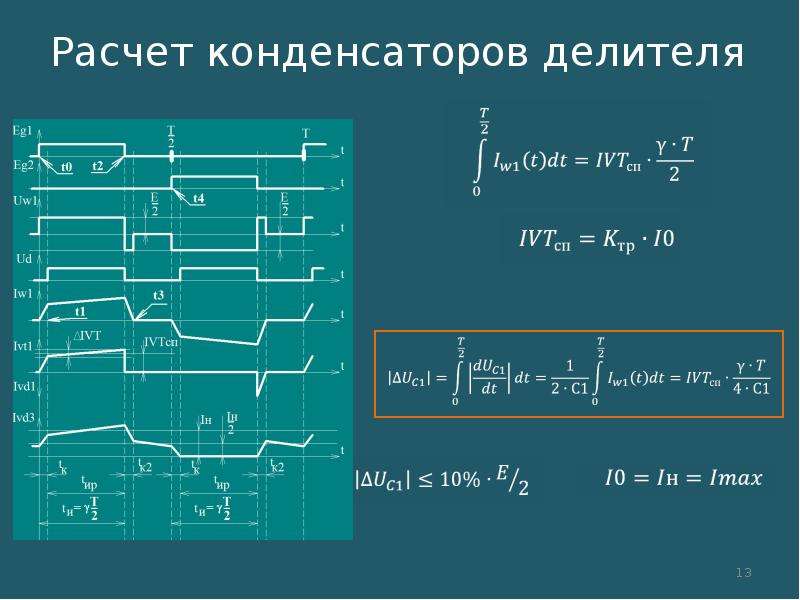

Реактивная энергия исходит из конденсатора преобразователя. Он питает асинхронный двигатель по ключам на открытых транзисторах. Когда ключи инвертора равны нулю, нулевые векторы реализуются, полупроводниковые вентили верхние или нижние открыты, конденсаторная емкость собирает в себе энергию, которая возвращается через транзисторы и обратные диоды. Нужная энергия для образования магнитного потока получается во время разряда емкости конденсатора.

где: С – емкость конденсатора, Udc_max – стартовая (наибольшая) величина потенциала разряда конденсатора звена тока, Udc – окончательное напряжение во время разряда емкости.

Конденсатор сглаживает пульсации напряжения входа, поэтому значение изменения потенциала во время разрядки конденсатора определяется равной пульсаций потенциала звена тока.

где ku – коэффициент пульсаций разности потенциала.

Чтобы узнать значение емкости, уравняем энергию потока магнитного поля асинхронного двигателя и изменение энергии емкости в звене тока частотника.

Размер емкости конденсатора, определенный путем получения выражения для двигателя асинхронного типа мощностью 3 кВт серии общепромышленной, подключенного от трехфазного входного частотного преобразователя частоты с амплитудой интервала пульсаций разности потенциалов звена постоянного тока на 2% получается 588 мкФ.

Вычисленный результат емкости конденсатора обуславливает корреляцию со значениями емкостей конденсаторов частотных преобразователей серийного производства популярных брендов мира, учитывая поправки на ряд емкостей стандартного типа.

Выводы по расчету емкости конденсатора

В результате анализа разработан порядок действий для вычисления необходимого значения емкости конденсатора, который нужно установить в звене постоянного тока частотного преобразователя, работающего на электродвигатель асинхронного типа. Этот способ представления основывается на познании параметров значений схемы замещения электродвигателя асинхронной машины и задающей величины пульсаций разности потенциалов в звене тока постоянной величины.

Особенно нужно знать, что размер величины емкости конденсатора имеет зависимость от выбираемого типа модуляции и эксплуатационных условий. Исходя из этих условий, специалисты рекомендуют выбирать значение величины емкости конденсатора больше, чем полученная расчетным путем, делая поправку на условия эксплуатации.

Конденсатор и емкость — формулы и уравнения

Формулы и уравнения для конденсаторов и емкостей

Следующие формулы и уравнения могут быть использованы для расчета емкости и соответствующих величин конденсаторов различной формы следующим образом.

Емкость конденсатора:

Емкость – это количество заряда, накопленного в конденсаторе, на вольт потенциала между его пластинами. Емкость можно рассчитать, если известны заряд Q и напряжение V конденсатора:

К = К/В

Заряд, хранящийся в конденсаторе:

Если емкость C и напряжение V известны, то заряд Q можно рассчитать по формуле:

Q = С В

Напряжение конденсатора:

И вы можете рассчитать напряжение конденсатора, если известны две другие величины (Q и C):

В = Q/C

Где

  • Q — заряд между пластинами в кулонах
  • Кл — емкость в фарадах
  • В — разность потенциалов между пластинами в
  • Вольт.
Реактивное сопротивление конденсатора:

Реактивное сопротивление — это сопротивление конденсатора переменному току переменного тока, которое зависит от его частоты и измеряется в Омах, как сопротивление.Емкостное реактивное сопротивление рассчитывается с помощью:

Где

  • X C — емкостное реактивное сопротивление
  • F — применяемая частота
  • Кл — емкость
Коэффициент качества конденсатора:

Коэффициент добротности или коэффициент добротности – это эффективность конденсатора с точки зрения потерь энергии, которая определяется по формуле:

.

QF = X C /ESR

Где

  • X C — емкостное реактивное сопротивление
  • ESR — эквивалентное последовательное сопротивление конденсатора.
Коэффициент рассеяния конденсатора:

D-фактор или коэффициент рассеяния является обратным значением добротности, он показывает рассеивание мощности внутри конденсатора и определяется как:

DF = тангенс δ = ESR/X C

Где

  • DF — коэффициент рассеяния
  • δ — угол между емкостной реактивностью победителя и отрицательной осью.
  • X C — емкостное реактивное сопротивление
  • .
  • ESR — эквивалентное последовательное сопротивление цепи.

Похожие сообщения:

Энергия, запасенная в конденсаторе:

Энергия Е, хранящаяся в конденсаторе, определяется как:

E = ½ CV 2

Где

  • E – энергия в джоулях
  • Кл — емкость в фарадах
  • В это напряжение в вольтах
Средняя мощность конденсатора

Средняя мощность конденсатора определяется по формуле:

P av  = CV 2  / 2т

где

  • t — время в секундах.

Напряжение конденсатора во время зарядки/разрядки:

Когда конденсатор заряжается через резистор R, для полного заряда требуется до 5 постоянных времени или 5 Тл. Напряжение в любое конкретное время можно найти с помощью следующих формул зарядки и разрядки ниже:

Во время зарядки:

Напряжение конденсатора в любой момент зарядки определяется по формуле:

Во время разрядки:

Напряжение конденсатора в любой момент разрядки определяется по формуле:

Где

  • В C  напряжение на конденсаторе
  • Vs — подаваемое напряжение
  • t — время, прошедшее после подачи напряжения.
  • RC = τ – постоянная времени  RC-цепи зарядки
  • .

Похожие сообщения:

Формулы емкости

Емкость между двумя проводящими пластинами с диэлектриком между ними можно рассчитать по формуле:

Где

  • k — диэлектрическая проницаемость
  • ε d – диэлектрическая проницаемость диэлектрика
  • ε 0 — диэлектрическая проницаемость пространства, равная 8.854 x 10 -12 Ф/м
  • А — площадь пластин
  • d — расстояние между пластинами
Емкость пластинчатого конденсатора Формула

Где:

  • C – емкость в фарадах
  • А — площадь площадки
  • n — количество пластин
  • d — расстояние между пластинами
  • ε r — относительная проницаемость вещества между пластинами
  • ε o абсолютная диэлектрическая проницаемость
Собственная емкость катушки (формула Медхерста)

С 2 ≈ (0. 256479 ч 2 + 1,57292 r 2 ) пФ

Где:

Формула собственной емкости сферы

C 2b ≈ 4πε o r

Где:

  • r — радиус сферы
Собственная емкость тороидального индуктора Формула

Где:

  • r малый радиус
  • R большой радиус
Закон Ома для конденсатора:

Q = CV

Дифференцируя уравнение, получаем:

где

  • i — мгновенный ток через конденсатор
  • Кл — емкость конденсатора
  • Dv/dt — мгновенная скорость изменения приложенного напряжения.

Связанные формулы и уравнения Сообщений:

Часть 14. Полезные формулы и расчеты для конденсаторов



Добро пожаловать в серию «Основные сведения о конденсаторах», в которой мы расскажем вам о тонкостях конденсаторов — их свойствах, классификации продуктов, стандартах испытаний и вариантах использования — чтобы помочь вам принять обоснованное решение о правильных конденсаторах для ваших конкретных приложений. . После описания пайки конденсаторов в нашей предыдущей статье, давайте обсудим общие формулы и расчеты для конденсаторов.



Коэффициент рассеяния и емкостное реактивное сопротивление

Когда дело доходит до практических применений, реальный конденсатор не идеален, так что напряжение и ток на нем не будут полностью сдвинуты по фазе на 90 градусов. Можно определить угол, на который ток отличается от идеального по фазе (как видно на рисунке 1), а тангенс этого угла определяется как тангенс угла потерь или коэффициент рассеяния (DF).

Рис. 1.Тангенс угла потерь в реальном конденсаторе

DF является свойством материала и не зависит от геометрии конденсатора. DF сильно влияет на полезность диэлектрика в электронных приложениях. На практике обнаружено, что более низкий DF связан с материалами с более низкой диэлектрической проницаемостью K. Материалы с более высоким K, которые развивают это свойство благодаря механизмам высокой поляризации, демонстрируют более высокий коэффициент рассеяния. Коэффициент рассеяния и качество (Q) обратны друг другу и измеряют потери в конденсаторе.

, где Q — добротность, а DF — коэффициент рассеяния.

Поскольку конденсатор состоит из двух (или более) проводников, отделенных друг от друга изолятором, емкостное реактивное сопротивление является мерой сопротивления конденсатора изменению напряжения или протеканию переменного напряжения.

, где X c — емкостное сопротивление в омах, f — частота в герцах, а C — емкость в фарадах.



Эквивалентное последовательное сопротивление

Эквивалентное последовательное сопротивление (ESR) — это измерение всех неидеальных электрических сопротивлений, включенных последовательно с конденсатором, таких как сопротивление пластин проводника, изоляционного материала, выводов и т. д.Чем выше ESR, тем больше потерь в конденсаторе.

, где R s — ESR в омах, DF — коэффициент рассеяния, а X c — емкостное реактивное сопротивление в омах.

ESR также определяет, какая часть пульсирующего тока преобразуется в тепловыделение. Высокие температуры могут неблагоприятно повлиять на производительность или неожиданно повредить конденсатор в долгосрочной перспективе, если рассеивание мощности не регулируется должным образом.

, где P — рассеиваемая мощность в ваттах, I — среднеквадратический (RMS) ток в амперах, а R — ESR в омах.



Надеюсь, вы лучше понимаете полезные формулы и расчеты для конденсаторов и то, как они могут повлиять на ваше конкретное приложение. Эта статья завершает нашу серию из 14 статей об основах конденсаторов. Для получения дополнительной информации ознакомьтесь с разделом Конденсаторы для устройств Knowles Precision Devices, чтобы ознакомиться с нашим полным ассортиментом продукции, и свяжитесь с нами, чтобы узнать, как мы можем помочь вам наилучшим образом.


Чтобы узнать больше о конденсаторах, загрузите нашу электронную книгу «Руководство по выбору правильного конденсатора для вашего конкретного приложения».

Емкость последовательно и параллельно Калькулятор

[1]  2020/11/18 16:33   Младше 20 лет / Другие / Очень /

Цель использования
Выяснить, какая комбинация конденсаторов у меня есть под рукой может создать нужное мне значение в заданной схеме
Комментарий/Запрос
Возможность добавления более двух конденсаторов

[2]  2020/08/12 18:32   30-летний уровень / Инженер / Полезное /

Цель использования
Для проверки моей собственной работы по созданию задач для решения младшими техниками

[3]  2019/11/15 08:26   20-летний уровень / Средняя школа / Университет / Аспирант / Полезное /

Цель использования
ДЛЯ ПОНИМАНИЯ
Комментарий/Запрос
ДЛЯ ПОЛУЧЕНИЯ ЗНАНИЙ

[4]  2019/04/10 06:25   30 лет уровня / Pur

Генератор Колпитца на УКВ, расчет до общая емкость двойных варикапов, используемых для настройки, а также общая емкость делителя обратной связи.

[5]  2019/03/07 22:04   60 лет и старше / Пенсионер / Очень /

Цель использования
Помимо того, что я радиолюбитель, я также собираю кристаллические радиоприемники.
Для многих конструкций требуется воздушный переменный конденсатор емкостью 500 пФ, но все, что я смог найти, это 630 пФ.
Таким образом, с помощью вашего калькулятора я смог рассчитать, какую емкость мне нужно добавить последовательно, чтобы уменьшить емкость конденсатора 630 пФ до 500 пФ.

Отлично сработало, большое спасибо.

[6]  27.08.2018 12:07   40-летний уровень / Другие / Очень /

Назначение
Недостаточно правильных значений на двух крышках.Используется для расчета сменных колпачков для старой кассетной деки.
Комментарий/Запрос
Очень полезно

[7]  2018/08/17 04:15   40-летний уровень / Самозанятые люди / Очень /

Цель использования
рассчитать шину питания для лампы

[8]  2018/08/11 16:16   60 лет и старше / Офисный работник / Государственный служащий / Полезный /

Цель использования
Устранение неполадок блока питания. У меня был счетчик, который показывал максимум 10000 мкФ.Итак, мне пришлось последовательно соединить два одинаковых, чтобы проверить значение крышки фильтра.

[9]  06.08.2018 09:40   20-летний уровень / Инженер / Очень /

Назначение
расчет емкости для настройки антенны

[10] 0 6/20 :08   50-летний уровень / Средняя школа / Университет / Аспирант / Очень /

Назначение
Два последовательно соединенных диода с общей емкостью для планирования антенны.

Расчет спада напряжения на конденсаторе

Следующий калькулятор вычисляет спад напряжения на трехфазных батареях конденсаторов, соединенных звездой, после отключения их от источника питания.Расчет предполагает, что напряжение системы составляет 110 % от номинального, а конденсаторная батарея была отключена при пиковом напряжении.

На основе этих данных рассчитывается требуемый номинал разрядного резистора, чтобы соответствовать требованиям отраслевого стандарта к разрядке силовых конденсаторов среднего напряжения 50 В за 300 секунд (Стандарт IEEE 18-2012, Стандарт для шунтирующих силовых конденсаторов).

Пользовательский номинал резистора также может быть изучен и нанесен на график разрядной кривой рядом со стандартной разрядной кривой.

Калькулятор-1


Известные переменные: Батарея конденсаторов Трехфазный квар, системное напряжение и частота

Формулы и переменные


Где:

V Пик = пиковое напряжение на конденсаторах Перед отключением (кВ)
V LL = линейный рейтинг конденсатора (кВ)
C = емкость конденсаторов на этапе (мкф )
F = частотный рейтинг конденсатора
KVAR = трехфазный kvar Рейтинг конденсаторной стадии (KVAR)
R = сопротивление выпускного резистора (МОм)
V O = начальное напряжение конденсатора сразу после отключения (кВ)
t = время после отключения конденсатора (сек)
отключено (сек)

Представляет интерес. ..


Конденсаторы при отключении сохраняют энергию и напряжение. Это напряжение может представлять опасность, если техническое обслуживание соприкасается с выводами конденсатора. В результате статья 460.28 (A) NEC и большинство других национальных стандартов гласит:

Должны быть предусмотрены средства для снижения остаточного напряжения конденсатора до 50 вольт или менее в течение 5 минут после отключения конденсатора от источника питания.

Производители силовых конденсаторов среднего напряжения встраивают разрядные резисторы в свои конденсаторы в соответствии с этими стандартами.Приведенный выше калькулятор вычисляет номинал резистора, кривую разряда или затухания, номинальную мощность резистора и энергию разряда конденсатора.

В некоторых случаях требуется более быстрый разряд напряжения. Более быстрый разряд достигается за счет уменьшения сопротивления резистора. При этом требования к номинальной мощности резистора возрастут. Обычно резисторы конденсаторов могут быть рассчитаны на разрядку конденсаторов не менее чем за 2 минуты.

Часто задаваемые вопросы: Как рассчитать значение внешнего конденсатора по требуемому времени удержания? | Техническая информация.

1. Требование о продлении времени выдержки

Возрастает потребность в более длительном времени удержания, чтобы поддерживать выходное напряжение во время мгновенного прерывания. Добавление сглаживающего конденсатора позволяет увеличить время удержания (Th), а добавление выходного конденсатора позволяет увеличить время спада (Tf).

2.Метод продления времени выдержки

1) В случае преобразователя переменного тока в постоянный

Необходимо увеличить емкость сглаживающего конденсатора на первичной обмотке, чтобы увеличить время задержки.
Серия TU отличается гибкостью конструкции, а время удержания может быть увеличено путем добавления внешнего сглаживающего конденсатора.
В моделях LFP240F/300F внешний конденсаторный блок доступен как дополнительная деталь (доступна только с опцией -U1Y).

2) В случае DC-DC преобразователя

Необходимо добавить внешний конденсатор между +Vin и -Vin для увеличения времени удержания.

3. Формула расчета требуемой емкости для времени удержания

Значение внешнего конденсатора (Cbc) можно рассчитать по следующей формуле.

Пример расчета
-Продукт: TUHS10F05
-Входное напряжение: 100 В переменного тока
-Выходная мощность: 4 Вт
-Требуемое время удержания: 200 мс
-Температура окружающей среды: -20ºC

1) Эффективность (η) и минимальное входное напряжение для регулируемого выходного напряжения (Vh) TUHS10F05 указаны в данных испытаний.
η:КПД (по току нагрузки) P.4 при тестовых данных, при 100 В переменного тока, 0,8 А на выходе, КПД составляет 80,6%.
Vh:Минимальное входное напряжение для регулируемого выходного напряжения P.21 при испытательных данных, при 50% на выходе, -20ºC,
Минимальное входное напряжение для регулируемого выходного напряжения составляет 38 В переменного тока.

2) Значение Cbc можно рассчитать по приведенной выше формуле.

Программа расчета срока службы

AlCap | TDK Electronics

Инструмент для расчета полезного срока службы AlCap обеспечивает расчеты полезного срока службы для выбранного типа конденсатора в конкретных условиях нагрузки.

Чтобы запустить программу, щелкните одну из серий ниже.Затем укажите тип конденсатора и выберите метод расчета, который вы хотите использовать: Спектр пульсаций тока или Измеренная температура. На следующем шаге введите условия нагрузки для конкретного приложения и начните свой индивидуальный расчет.

База данных включает широкий выбор конденсаторов с винтовыми клеммами, защелкивающимися, 4-/5-контактными, паяными и крупногабаритными конденсаторами из портфолио TDK.

Для нестандартных типов и для тех, у кого есть предварительный номер детали, введите 8-значный код конденсатора для конкретного заказчика в поле кода CSC ниже.Это приведет к инструменту расчета, где можно ввести условия нагрузки для конкретного приложения.

Инструмент расчета полезного срока службы AlCap сохраняет файлы cookie на вашем компьютере, планшете, смартфоне и других устройствах для обработки информации, технически необходимой для работы программы. Подробности см. в разделе Использование файлов cookie.

Использование Инструмента расчета полезного срока службы AlCap регулируется положениями и условиями лицензионного соглашения.

Винтовые клеммы
4-/5-контактные защелкивающиеся клеммы и контакты под пайку
Оснастка

85ºC B43630

2000 ч

Ультра компактный

B43624

8000 ч

Долгая жизнь

B43634

8000 H

длинный срок полезного использования, Ультра Compact

B43541

8000 H

8000 H

105ºC B43640

2000 ч

Ультра компактный

B43641

2000 ч

Ультра компактный

B43509

3000 ч

Compact

B43642

3000 ч

Ultra Compact, высокая пульсация тока

B43643

3000 H

3000

Ultra Compact

B43644
B43644

5000 H

Ultra Compact, длительный срок службы

7

3000 H

Очень высокий пульсационный ток, высокое напряжение

B43545

5000 H

5000 H

Выдача пульсации, длительный срок службы

B43547

8000 H

Выдача разных пульсации, длинный срок полезного использования

B43548

3000 H

3000 H

B43647

2000 ч

Ультра компактный т

Большой

105ºC B43268

3000 ток ч

Высокая пульсация

B43649

3000 ч

Ультра компактный

B43654

5000 ч

Очень компактный, длительный срок службы

Расчет ESL конденсатора – C3STREAM0

Сопротивление различных конденсаторов 100 мкФ:

  • Из рисунка видно, что импеданс конденсатора будет монотонно уменьшаться с увеличением частоты.

  • На практике ESR приводит к тому, что график импеданса становится плоским.

  • По мере увеличения частоты импеданс начнет расти из-за ESL конденсатора.

  • Расположение и ширина «колена» зависят от конструкции конденсатора, диэлектрической проницаемости и номинала.

  • Вот почему мы часто видим конденсаторы большей емкости, соединенные параллельно с конденсаторами меньшей емкости. Конденсатор меньшего номинала, как правило, имеет более низкий ESL и продолжает «выглядеть» как конденсатор с более высокой частотой.

  • Это расширяет общую производительность параллельной комбинации в более широком диапазоне частот.

Ссылка: из учебника Analog Devices

Частотные характеристики конденсатора 0,1 мкФ:

Импеданс соответствует ESR на частоте около 2 МГц.

ESL Анализ:

Частота = 20 МГц

Емкость = 0,1 мкФ

Из частотного уравнения ESL = 0. 63 нГн

  Частотные характеристики конденсатора емкостью 1 мкФ:

Импеданс соответствует ESR на частоте около 8 МГц.

ESL Анализ:

Импеданс соответствует ESR на частоте около 8 МГц.

Частота = 8 МГц

Емкость = 1 мкФ

Из частотного уравнения ESL = 0,39 нГн



Импеданс соответствует ESR на частоте около 2 МГц.

ESL Анализ:

Частота = 2 МГц

Емкость = 10 мкФ

Из частотного уравнения ESL = 0.63 нГн

Частотные характеристики конденсатора 10 мкФ:

Импеданс соответствует ESR на частоте около 2 МГц.

ESL Анализ:

Частота = 2 МГц

Емкость = 10 мкФ

Из частотного уравнения ESL = 0,63 нГн

Справочник по графику конденсатора: Листы данных от Digikey



.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
