Чем заменить сгоревший трансформатор?

Нередко бывают случаи, когда при ремонте техники требуется заменить сгоревший трансформатор или вышедший из строя импульсный источник питания. Трансформатор обычно удаётся найти без проблем, его можно заменить на аналогичный с таким же напряжением выходной обмотки и максимальным током такой же величины или большей, главное, чтобы он подходил по размерам.

С импульсными источниками всё сложнее. Самая распространённая неисправность, это пробой выходного ключа микросхемы. Не все производители используют распространённые микросхемы, многие из них применяют детали собственного производства, которые приобрести у нас невозможно. Или возможно,но под заказ, с временем доставки около двух недель. Да и некоторые радиоэлементы в розницу стоят не дёшево.

Если же в схеме такого источника питания перегорела обмотка трансформатора, то его перемотка довольно трудоёмкая операция.

Подбирая аналоги для питания плат управления кондиционеров, я наткнулся на модули питания для светодиодов и светодиодных лент.

Один из удачных вариантов сейчас рассмотрим.

Итак, модуль питания представляет из себя небольшой блок, состоящий из платы с элементами,которая помещена в алюминиевый корпус:

Для подключения к сети и к нагрузке предусмотрены колодки с зажимными винтами. Как видно на шильдике, выходное напряжение составляет 12 В, а максимальный выходной ток — 2 А. Входное напряжение от 110 В до 220 В, с разбросом в 20%, то есть максимальное получается — 264 В. Страна происхождения, естественно, Китай.

Сама плата довольно аккуратно скомпонована, пайка красивая на вид, силовые дорожки усилены слоем припоя, электролитические конденсаторы применены достаточной ёмкости.

Основа модуля микросхема RM6203 производства компании Reactor Microelectronics. Собран модуль по схеме обратноходового преобразователя (Fly back konvertor). В остальном всё типовое, как бонус индикатор выходного напряжения — зелёный светодиод.

Ещё одна полезная функция — возможность корректировки выходного напряжения, для этого имеется подстроечный резистор (на плате он оранжевого цвета с крестовой выемкой под отвертку).

Выходное напряжение можно установить от .11,5 В до 15 В. Это очень удобно, так как попадаются платы кондиционеров с напряжением питания 14 и 15 В (например, в кондиционерах с двигателем вентилятора постоянного тока).

Единственный недостаток, это отсутствие помехоподавляющего фильтра на входе и варистора для нейтрализации бросков напряжения. Но эти цепи обязательно есть на плате кондиционера, поэтому можно подключить модуль к питанию от платы уже после этих элементов.

Данные модули использовались на протяжении полутора лет для замены штатных источников питания в кондиционерах, водонагревателях и сушилках, случаев выхода из строя пока нет.

Также можно применять другие модули питания, подобрав их по выходному напряжению, максимальному току и размеру.

Блок питания s 200 12 схема. Схемотехника блоков питания для светодиодных лент и не только

Светодиоды заменяют таким типы источников света, такие как люминесцентные лампы и лампы накаливания. Практически в каждом доме уже есть светодиодные лампы, они потребляют гораздо меньше двух своих предшественников (до 10 раз меньше чем лампы накаливания и от 2 до 5 раз меньше, чем КЛЛ или энергосберегающие люминесцентные лампы). В ситуациях, когда необходим длинный источник света, или нужно организовать подсветку сложной формы в ход идёт .

Led лента идеальна для целого ряда ситуаций, главное её преимущество перед отдельными светодиодами и светодиодными матрицами являются источники питания. Их легче найти в продаже почти в любом магазине электротоваров, в отличие от драйверов для мощных светодиодов, к тому же подбор блока питания осуществляется только по потребляемой мощности, т.к. подавляющее большинство светодиодных лент имеют напряжение питания в 12 Вольт.

В то время как для мощных светодиодов и модулей при выборе источника питания нужно искать именно источник тока с требуемой мощностью и номинальным током, т.е. учитывать 2 параметра, что усложняет подбор.

В этой статье рассмотрены типовые схемы блоков питания и их узлы, а также советы по их ремонту для начинающих радиолюбителей и электриков.

Типы и требования к источникам питания для светодиодных лент и 12 В led ламп

Основное требование к источнику питания как для светодиодов, так и для светодиодных лент — качественная стабилизация напряжения/тока, вне зависимости от скачков сетевого напряжения, а также низкие выходные пульсации.

По типу исполнения блоки питания для LED продукции различают:

    Герметичные. Они сложнее в ремонте, корпус не всегда поддаётся аккуратной разборке, а внутри и вовсе может быть залит герметиком или компаундом.

    Негерметичные, для применения в помещении. Лучше поддаются ремонту, т.к. плата изымается после откручивания нескольких винтов.

По типу охлаждения:

    Пассивное воздушное. Блок питания охлаждается за счёт естественной конвекции воздуха через перфорацию его корпуса. Недостаток — невозможность достигнуть высоких мощностей сохранив массогабаритные показатели;

    Активное воздушное. Блок питания охлаждается с помощью кулера (небольшого вентилятора, как устанавливают на системных блоках ПК). Такой тип охлаждения позволяет достичь большей мощности при аналогичных размерах с пассивным блоком питания.

Схемы блоков питания для светодиодных лент

Стоит понимать, что нет в электронике такого понятия как «блок питания для светодиодной ленты», в принципе к любому устройству подойдёт любой блок питания с подходящим напряжением и током большим чем потребляемый прибором. Это значит, что информация описанная ниже применима к практически любым блокам питания.

Однако в обиходе проще говорить о блоке питания по его предназначению для конкретного устройства.

Общая структура импульсного блока питания

Для питания светодиодных лент и другой техники последние десятилетия применяются импульсные блоки питания (ИБП). Они отличаются от трансформаторных тем, что работают не на частоте питающего напряжения (50 Гц), а на высоких частотах (десятки и сотни килогерц).

Поэтому для его работы нужен генератор высокой частоты, в дешевых и рассчитанных на малые токи (единицы ампер) блоках питания часто встречается автогенераторная схема, она применяется в:

    электронных трансформаторах;

    электронных балластах для люминесцентных ламп;

    зарядных устройствах для мобильного телефона;

    дешевых ИБП для светодиодных лент (10-20 вт) и других устройствах.

Схему подобного блока питания можно увидеть на рисунке (для увеличения нажмите на картинку):

Его структура следующая:

В состав ОС включена оптопара U1, с её помощью в силовую часть автогенератора поступает сигнал с выхода и поддерживается стабильное выходное напряжение. В выходной части может отсутствовать напряжение из-за обрыва диода VD8, часто это сборка Шоттки, подлежит замене. Также часто вызывает проблемы вздутый электролитический конденсатор C10.

Как вы видите всё работает с гораздо меньшим количеством элементов, надёжность соответствующая…

Более дорогие и блоки питания

Схемы, которые вы увидите ниже часто встречаются в блоках питания для светодиодных лент, DVD-проигрывателей, магнитол и других маломощных устройств (десятки Ватт).

Прежде чем перейти к рассмотрению популярных схем, ознакомьтесь со структурой импульсного блока питания с ШИМ-контроллером.

Верхняя часть схемы отвечает за фильтрацию, выпрямление и сглаживание пульсаций сетевого напряжения 220, по сути аналогична как в предыдущем типе, так и в последующих.

Самое интересное — это блок ШИМ, сердце любого достойного блока питания. ШИМ-контроллер — это устройство управляющие коэффициентом заполнения импульсов выходного сигнала на основании уставки, определенной пользователем или обратной связи по току или напряжению. ШИМ может управлять как мощностью нагрузки с помощью полевого (биполярного, IGBT) ключа, так и полупроводниковым управляемым ключом в составе преобразователя с трансформатором или дросселем.

Изменяя ширину импульсов при заданной частоте — вы изменяете и действующее значение напряжение, сохраняя при этом амплитудное, вы можете проинтегрировать его с помощью C- и LC-цепей для устранения пульсаций. Такой метод называется Широтно-Импульсное Моделирование, то есть моделирование сигнала за счёт ширины импульсов (скважности/коэффициента заполнения) при постоянной их частоте.

На английском языке это звучит, как PWM-controller, или Pulse-Width Modulation controller.

На рисунке изображен биполярный ШИМ. Прямоугольные сигналы — это сигналы управления на транзисторах с контроллера, пунктиром изображена форма напряжения в нагрузке этих ключей — действующее напряжение.

Более качественные блоки питания малой средней мощности часто построены на интегральных ШИМ-котроллерах со встроенным силовым ключом. Преимущества перед автогенераторной схемой:

    Рабочая частота преобразователя не зависит ни от нагрузки, ни от напряжения питания;

    Более качественная стабилизация выходных параметров;

    Возможность более простой и надежной настройки рабочей частоты на этапе проектирования и модернизации блока.

Ниже будут расположены несколько типовых схем блоков питания (для увеличения нажмите на картинку):

Здесь RM6203 — и контроллер и ключ в одном корпусе.

То же самое, но на другой микросхеме.

Обратная связь осуществляется с помощью резистора, иногда оптопары подключенной к входу с названием Sense (датчик) или Feedback (обратная связь). Ремонт таких блоков питания в общем аналогичен. Если все элементы исправны, и напряжение питания поступает на микросхему (ножка Vdd или Vcc), значит дело скорее всего в ней, более точно просмотрев сигналы на выходе (ножка drain, gate).

Практически всегда заменить такой контроллер можно любым аналогом с подобной структурой, для этого нужно сверить datasheet на тот, что установлен на плате и тот, что у вас в наличии и впаять, соблюдая распиновку, как это изображено на следующих фотографиях.

Или вот схематически изображена замена подобных микросхем.

Мощные и дорогие блоки питания

Блоки питания для светодиодных лент, а также некоторые блоки питания для ноутбуков выполняются на ШИМ-контроллере UC3842.

Схема более сложная и надежная. Основным силовым компонентом является транзистор Q2 и трансформатор. При ремонте нужно проверить фильтрующие электролитические конденсаторы, силовой ключ, диоды Шоттки в выходных цепях и выходные LC-фильтры, напряжения питания микросхемы, в остальном методы диагностики аналогичны.

Однако более подробная и точная диагностика возможна лишь с использованием осциллографа, в противном случае — проверьте короткие замыкания платы, пайку элементов и обрывы дороже. Может помочь замена подозрительных узлов на заведомо рабочие.

Более совершенные модели источников питания для светодиодных лент выполнены на практически легендарной микросхеме TL494 (любые буквы с цифрами «494») или её аналоге KA7500. Кстати на этих же контроллерах построено большинство компьютерных блоков питания AT и ATX.

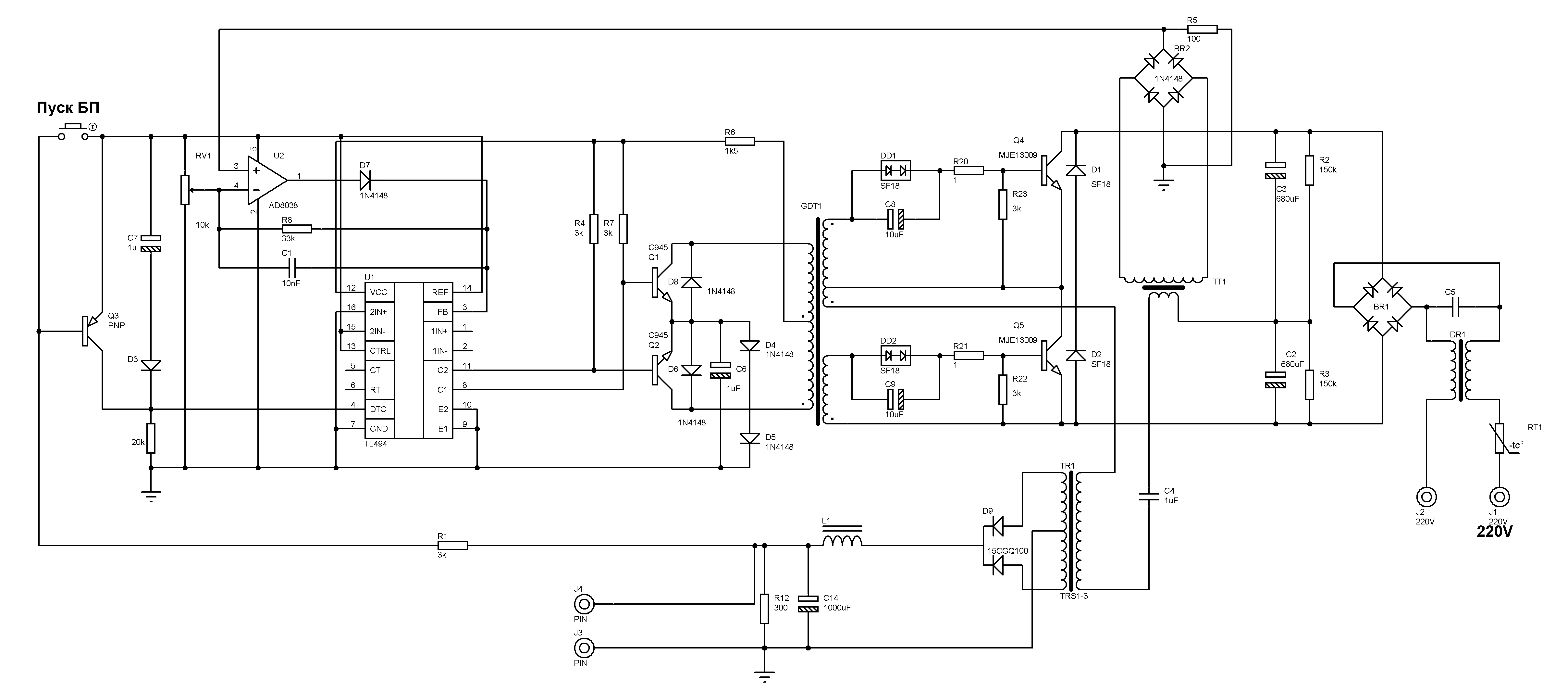

Вот типовая схема блока питания на этом ШИМ-контроллере (нажмите на схему):

Такие блоки питания отличаются высокой надёжностью и стабильностью работы.

Краткий алгоритм проверки:

1. Запитываем микросхему согласно распиновки от внешнего источника питания 12-15 вольт (12 ножка — плюс, а на 7 ножку — минус).

2. На 14 ножки должно появиться напряжение 5 Вольт, которое будет оставаться стабильным при изменении питания, если оно «плавает» — микросхему под замену.

3. На 5 выводе должно быть пилообразное напряжение «увидеть» его можно только с помощью осциллографа. Если его нет или форма искажена — проверяем соответствие номинальным значениям времязадающей RC-цепи, которая подключена к 5 и 6 выводам, если нет — на схеме это R39 и C35, их под замену, если после этого ничего не изменилось — микросхема вышла из строя.

4. На выходах 8 и 11 должны быть прямоугольные импульсы, но их может не быть из-за конкретной схемы реализации обратной связи (выводы 1-2 и 15-16). Если выключить и подключить 220 В, на какое-то время они там появятся и блок снова уйдёт в защиту — это признак исправной микросхемы.

5. Проверить ШИМ можно закоротив 4 и 7 ножку, ширина импульсов увеличится, а закоротив 4 на 14 ножки — импульсы исчезнут. Если у вас получились другие результаты — проблема в МС.

Это наиболее краткая проверка данного ШИМ-контроллера, о ремонте блоков питания на их основе есть целая книга «Импульсные блоки питания для IBM PC».

Хоть и посвящена она компьютерным блоками питания, но там много полезной информации для любого радиолюбителя.

Вывод

Схемотехника блоков питания для светодиодных лент аналогична любым блокам питания с подобными характеристиками, довольно хорошо поддаётся ремонту, модернизации и перестройки на необходимые напряжения, разумеется, в разумных пределах.

Как отремонтировать и доработать импульсный блок питания китайского производства на 12 вольт

Хочу начать с того, что ко мне в руки попали несколько сгоревших и кем-то уже «поремонтированных» блоков питания 220/12 В. Все блоки были однотипными – HF55W-S-12, поэтому, забив в поисковике название, я надеялся найти схему. Но кроме фотографий внешнего вида, параметров и цен на них, ничего не нашел. Поэтому пришлось схему рисовать самому с платы. Схема рисовалась не для изучения принципа работы БП, а исключительно в ремонтных целях. Поэтому сетевой выпрямитель не нарисован, так-же я не распиливал импульсный трансформатор и не знаю в каком месте сделан отвод (начало-конец) на 2 обмотке трансформатора. Так же не надо считать опечаткой С14 -62 Ома, – на плате маркировка и разметка под электролитический конденсатор (+ показан на схеме), но везде на его месте стояли резисторы номиналом 62 Ома.

При ремонте подобных устройств их нужно подключать через лампочку (лампа накаливания 100-200 Вт, последовательно с нагрузкой), что-бы в случае КЗ в нагрузке, не вышел из строя выходной транзистор и не погорели дорожки на плате. Да и вашим домочадцам спокойнее, если вдруг внезапно не погаснет свет в квартире.
Основной неисправностью является пробой Q1 (FJP5027 – 3 А,800 В, 15 мГц) и как следствие – обрыв резисторов R9, R8 и выход из строя Q2 (2SC2655 50 В\2 А 100 мГц). На схеме они выделены цветом. Q1 можно заменить любым подходящим по току и напряжению транзистором. Я ставил BUT11, BU508. Если мощность нагрузки не будет превышать 20 Вт можно ставить даже J1003, которые можно найти на плате от перегоревшей энергосберегающей лампы. В одном блоке совсем отсутствовал VD-01 (диод шоттки STPR1020CT -140 В\2х10 А) я поставил вместо него MBR2545CT (45 В\30 А), что характерно, он вообще не греется на нагрузке 1,8 А (использовалась лампа автомобильная 21 Вт\12 В). А родной диод за минуту работы (без радиатора) разогревается так, что рукой невозможно дотронуться. Проверил потребляемый устройством (с лампой 21 Вт) ток с родным диодом и с MBR2545CT – ток (потребляемый из сети, у меня напряжение 230 В) понизился с 0,115 А до 0,11 А. Мощность снизилась на 1,15 Вт, я считаю, что именно столько рассеивалось на родном диоде.
Заменить Q2 было нечем, под рукой нашелся транзистор С945. Пришлось “умощнить” его схемой с транзистором КТ837 (рис 2) . Ток остался под контролем и при сравнении тока с родной схемой на 2SC2655, получилось ещё снижение потребляемой мощности c той же нагрузкой на 1 Вт.

В результате, при нагрузке 21 Вт и при работе в течении 5 мин, выходной транзистор и выпрямительный диод (без радиатора) нагреваются градусов до 40 (чуть тёплые). В первоначальном варианте, через минуту работы без радиатора, до них нельзя было дотронуться. Следующим шагом к повышению надёжности блоков сделанных по этой схеме – это замена электролитического конденсатора С12 (склонного к высыханию электролита со временем) на обычный неполярный -неэлектролитический. Таким же номиналом 0,47 мкФ и напряжением не ниже 50 В.
С такими характеристиками БП, теперь можно смело подключать светодиодные ленты, не боясь что КПД блока питания ухудшит эффект экономичности светодиодного освещения.

ЭлектропитаниеУСОВЕРШЕНСТВОВАНИЕ ПИТАНИЯИмеющиеся в продаже блоки питания китайского производства на несколько напряжений при подключении к плейеру или приемнику дают большой фон переменного тока, так как в фильтре после диодного моста стоит лишь электролитический конденсатор 470 мкФ. Предлагаю простую доработку блока, немаловажно снижающую уровень пульсации. Дополнительные детали размещаются в корпусе самого блока. усовершенствованного особых пояснений не требует. Транзистор желательно установить на небольшой радиатор из куска жести. Переключатель напряжений SB1 после доработки схемы дает «сдвинутые» на 1,5В уровни. При желании можно перепаять проводники, подходящие к SB1, и воссоздать соответствие между указанными на переключателе и выходными напряжениями, но тогда верхнего предела (12 В) не будет. О.КЛЕВЦОВ, 320129, г.Днепропетровск, ул.Шолохова, 19 — 242.(РЛ-7/96)…

Для схемы «ГЕНЕРАТОР ПЛАВНОЙ ПОДСТРОЙКИ ЧАСТОТЫ ДЛЯ Р134»

Узлы радиолюбительской техникиГЕНЕРАТОР ПЛАВНОЙ ПОДСТРОЙКИ ЧАСТОТЫ ДЛЯ Р134Дискретная установка частоты с шагом 1 кГц в радиорадиостанции Р134 затрудняет ее использование в радиолюбительских целях. Получить вероятность плавной перестройки частоты до ±4 кГц относительно частоты настройки по цифровой шкале радиостанции довольно просто. Для этого довольно сменить сигнал частотой 10 МГц, подаваемый от синтезатора частоты радиостанции (блок 2-1) через умножитель блока 3-3 на смеситель блока 3-1, сигналом перестраиваемого до ±500 Гц кварцевого генератора частотой 10 МГц по схеме, приведенной на рис.1.Puc.1Так как в смесителе блока 3-1 используется восьмая гармоника генератора, рабочая частота радиостанции будет изменяться в пределах ±4 кГц, чего полностью довольно. Резистор R7 в схеме выбирается в пределах 0,5…2 кОм, в зависимости от активности примененного кварца, до получения номинального уровня сигнала на выходе радиостанции при нажатом ключе в режиме АТ-Т. Зу для коногонки схема Катушка L выполнена на кольцевом магнитопроводе марки 50ВЧ2 типоразмера К7х4х2 проводом ПЭЛШО 0,1 мм и содержит 15 витков. Используя хорошо откалиб-рованный приемник, желательно подобрать число витков катушки с точностью до одного до получения частоты генератора 10 МГц±50 Гц в среднем положении регулятора R4, при этом рабочая частота радиостанции будет соответствовать частоте по цифровой шкале. Кварцевый резонатор желательно применить в вакуумном исполнении. Питание генератора напряжением +12,6 В можно осуществить от конденсаторов С2…С6 фильтра развязки в цепи питания блока 2, доступ к которым возможен при снятии верхнего блока N9 радиостанции.Печатная плата устройства показана на рис.2, расположение деталей на ней — на рис.3. Плату удобно разместить в экранированном блоке-кассете размерами 140х70х30 мм,укрепленном на корпусе радиорадиостанции слева от оператора. На лицево…

Для схемы «Сетевой блок питания для плеера»

В наше час у многих имеются плееры различных фирм. Все они питаются от батареек типа «пальчик». Эти батарейки имеют небольшую емкость и при эксплуатации плейера быстро «садятся». Поэтому лучше в стационарных условиях плееры питать от сети через блок питания, так как цена(у) батареек в наше час «кусается». В радиотехнической литературе имеются описания различных блоков питания для радиотехнических устройств, в том числе и для плееров с 3-вольтовым питанием. Описанный ниже блок обеспечивает выходное напряжение 3 В при токе нагрузки до 400 мА, что полностью довольно для питания любого плейера или радиоприемника. Для этого блока питания используют трансформатор и корпус от блока питания микрокалькулятора типа МК-62 («Электроника Д2-10м). У трансформатора оставляют первичную (сетевую) обмотку, а вторичную перематывают. Теперь она содержит 270 витков провода ПЭЛ или ПЭВ 0,23. …

Для схемы «Вечный блок питания»

Для работы телевизора, компьютера, радиоприемника обязательно требуется блок стабилизированного питания. Устройства, включенные в сеть круглосуточно, а также схемы, собранные начинающим радиолюбителем, требуют абсолютно надежного питания (БП), чтобы не было повреждения схемы или возгорания питания. А теперь несколько «страшных» историй: у одного моего друга при пробое регулирующего транзистора «вылетело» много микросхем в самодельном компьютере; у другого после замыкания ножкой стула проводов, идущих к импортному радиотелефону, расплавился блок питания; у третьего то же с питанием «советского» промышленного ТА с АОН; у начинающего радиолюбителя после КЗ блок питания начал дарить на выход большое напряжение; на производстве КЗ линии измерительных приборов почти обязательно приводит к прекращению работы и необходимости срочного ремонта. Схемы импульсных блоков мы затрагивать не будем вследствие их сложности и невысокой надежности, а рассмотрим схему компенсационного последовательного стабилизатора питания (рис.1). …

Для схемы «Лабораторный блок питания 0…20 В»

ЭлектропитаниеЛабораторный блок питания 0. ..20 В Под таким заголовком в «Радио»,1998, #5 было опубликовано описание несложного блока питания на микросхемахсерии КР142. Особенностью нового варианта блока является вероятность плавнойустановки порога ограничения выходного тока от единиц миллиампер домаксимальной величины. Основное отличие доработанного питания(рис.1) содержится во введении операционного усилителя DA2 и установкемикросхемы стабилизатора отрицательного напряжения -6 В вместо -1.25 В. Покавыходной ток мал и падение напряжения на токоизмерительном резисторе R2меньше установленного резистором R3, на выходе 6 ОУ и на входе микросхемыDA1 (вывод 2) значения напряжения примерно равны, диод VD4 закрыт и ОУ неучаствует в работе устройства. Если падение напряжения на резисторе R2станет больше, чем на резисторе R3, напряжение на выходе микросхемы DA2уменьшится, откроется диод VD4 и выходное напряжение уменьшится дозначения, соответсвующего установленному ограничению тока. Зу для коногонки схема Переход врежим стабилизации тока индицируется включением светодиода HL1. Поскольку в режиме короткого замыкания выходноенапряжение ОУ должно быть меньше -1.25 В примерно на 2.4 В (падение напряжения на диоде VD4 и светодиоде HL1), напряжение отрицательногоисточника питания ОУ выбрано равным -6 В. Такое роль нужно при всехположениях переключателя SA2, поэтому пришлось переключать и входвыпрямителя VD2, VD3. Микросхему КР1168ЕН6Б можно сменить нааналогичную с индексом А, на MC79L06 с индексами BP, CP и ACP, а также наКР1162ЕН6…

Для схемы «Цифровая шкала + частотомер DS018 (радионабор)»

Цифровая техникаЦифровая шкала/Частотомер DS018Характеристики устройства:Диапазон измеряемых частот1кГц…35МГц.Дискретность отсчета частоты100Гц.Скорость обновления показанийпостоянная, 5 раз/сек.Напряжение входного сигналане менее 0,5в. эфф.Напряжение питания устройства:7…24В.Ток потребленияне более 100мА** Общий ток потребления DS018 и DLED1_6 не более 70мА.Особенности Измерительного Блока DS018Возможность использования в режиме частотомера.Раздельное исполнение Измерительного блока DS018 и Индикатора. Минимальное количество соединительных проводов (GND; Data). Скорость обновления показаний 5 раз/сек.Скорость передачи данных от Измерительного Блока DS018 к Индикатору выбрана минимально возможной, что позволило освободиться от наводок на чувствительный приёмный тракт трансивера без какой-либо дополнительной экранировки. Раздельное питание Измерительного Блока DS018 и Индикатора. Длина линии связи между Измерительным блоком и индикатором до 5 метров (I). Цифровой гистерезис младшего разряда сводит к минимуму его «дрожание».Возможность параллельного подключения неограниченного количества индикаторов к одному Измерительному Блоку DS018 (дублирование показаний). Работоспособность в трансиверах, использующих удвоение частоты гетеродина (*2). Поддержка до 12 рабочих диапазонов.Кратковременный переход в режим частотомера при нажатии на кнопку, расположенную на плате Измерительного Блока.Возможность многократного (не менее 100000 раз) перепрограммирования Пользователем значения ПЧ или частоты «подставки» для каждого диапазона раздельно а также знака (сложение или вычитание). Простое для понимания и удобное изменение Пользователем настроек.Энергонезависимая память EEPROM для хранения настроек Пользователя.Сохраность настроек Пользователя в течение более 10 лет без напряжения питания.Отключаемая Пользователем броня памяти EEPROM от случайного стирания при сбоях питания.Возможность электронной кали…

Для схемы «РАСШИРЕНИЕ ЧАСТОТНОГО ДИАПАЗОНА ДМВ ПРИСТАВКИ»

ТелевидениеРАСШИРЕНИЕ ЧАСТОТНОГО ДИАПАЗОНА ДМВ ПРИСТАВКИДо недавнего времени было выпущено много типов приставок-селекторов ДМВ, рассчитанных на прием телевизионных сигналов на любом из 21 каналов ДМВ (с 21 -го по 41 -и) и преобразование их в сигналы метрового диапазона (1-й и 2-й канал). Отсутствие блока ДМВ в телевизорах предшествующих поколений заставило многих приобрести приставки ДМВ. В Витебске недавно был включен передатчик на 48-й канал. Для расширения принимаемого диапазона до 59-го канала предлагаю простейшую доработку приставки-селектора «Умань» и ей подобных с диапазоном 21 . ..41 каналы. Доработка содержится в повышении напряжения настройки (UH) вари-капов до 26 В (вместо 18 В). Для этого нужно разорвать связь между резисторами R2 и R3 стабилизации и подать вывод 3 резистора R2 на точку R1 (рис.1). Можно сделать это коммутацией через тумблер (рис.2) — тогда сохраняется диапазон 21…41 канал. Puc.2После этого — произвести настройку на 48-й канал (или иной этого порядка) как обычно. Эта доработка аналогичным образом делается и на других типах приставок-селекторов ДМВ, рассчитанных на прием 21 …41 каналов. Схемы их практически унифицированы.В.РЕЗКОВ, 210032, г.Витебск, ул.Чкалова, 30/1 — 58. …

Для схемы «Малогабаритный простой блок питания»

Описанный ниже блок питания можно использовать для переносных и малогабаритных радиотехнических устройств (радиоприемников, магнитол, магнитофонов и др.). Технические данные: Выходное напряжение — 6 или 9 В Максимальный ток нагрузки — 250 мА Блок питания имеет параметрический стабилизатор тока и компенсационный стабилизатор напряжения. Поэтому он не боится короткого замыкания по выходу, и выходной транзистор стабилизатора практически не может вылезти из строя. Схема блока питания показана на рисунке. Параметрический стабилизатор тока включает в себя цепочку R1C1 и первичную обмотку трансформатора Т1. Компенсационный стабилизатор напряжения собран на элементах R2, VT1, VD2, VD3, VD4. Работа схем неоднократно описывалась в литературе и в этом месте не приводится. Светодиод VD5 (красного цвета) с балластным сопротивлением R3 служит для индикации работоспособности блока питания. Детали: С1 — любой малогабаритный бумажный с номиналом 0,25 мкФ х 680 В; С2, СЗ — 1000 мкФ х 16 В; VD1 — КЦ407А; VD2 — Д18; VD3 — КС139А; VD4 — КС156А; VD5 — АЛ307А, Б; VT1 — КТ805АМ; Т1 — магнитопровод Ш12 х 18, первичная обмотка 2300 витков проводом ПЭВ-0,1, вторичная — 155 витков проводом ПЭВ-0,35. Блок питания умещается в корпус-вилку от импортного адаптера. О.Г. Рашитов, г.Киев…

Для схемы «Импульсный блок питания»

Предлагаю схему простого импульсного питания. От ранее опубликованных схем она отличается простотой, минимальным количеством деталей и не содержит дефицитных элементов. Правильно собранный блок не требует регулировки и настройки. Блок также не боится короткого замыкания и обрыва нагрузки на выходе. К недостаткам следует отнести малую выходную мощность — 1 Вт в нагрузке и большой коэффициент пульсаций на выходе. Схема блока представлена на рисунке. Как видно из схемы это обычный блокинг-генератор. Во пора прямого хода энергия накапливается в сердечнике трансформатора «И, Во пора обратного хода выходное напряжение прикладывается к открытому диоду VD3 и накапливается на конденсаторе С4 и дальше поступает в нагрузку. В отличие от обычных схем, блокинг-генератор питается пульсирующим однополупериодным напряжением. В виду малой емкости С1, а также благодаря токоограничивающим резисторам R1 и R2 напряжение на конденсаторе не превышает роль 120 В в рабочем режиме. Переговорное устройство электроника пу-02 При этом оказалось возможным использование в блоке относительно низковольтного транзистора. Назначение элементов VD4, VD5 — ограничение обратного напряжения на коллекторном переходе транзистора VT1, на безопасном уровне. Кроме того, цепочка VD4, VD5 стабилизирует выходное напряжение в пределах 16 В без нагрузки, т.е. служит нагрузкой для блока в отсутствии внешней нагрузки. Поэтому наличие этой цепочки обязательно.Трансформатор Т1 выполнен на броневом сердечнике Б-22 М2000НН. Обмотка Iа содержит 150 витков, обмотка Iб-120 витков. Обмотки выполнены проводом ПЭЛШО 0 0,1 мм. Обмотка II содержит 40 витков провода ПЭЛ 0 0,27 мм, обмотка III -11 витков провода ПЭЛШО 0 0,1 мм. Вначале наматывается обмотка Iа, дальше обмотка II. После этого обмотка 16 и, наконец, обмотка III.Вместо транзистора VT1 может бы…

Для схемы «КАК УВЕЛИЧИТЬ СРОК СЛУЖБЫ КИНЕСКОПА»

ТелевидениеКАК УВЕЛИЧИТЬ СРОК СЛУЖБЫ КИНЕСКОПАСобирая схему для задержки включения кинескопа по статье А.Ильина (РЛ 4-95), вариант для блока МЦЗ, я обнаружил, что это устройство нуждается в некоторых усовершенствованиях. 1. Стабилитрон VD1 в схеме используется в качестве ключевого элемента, открывающегося напряжением, и его рабочий ток тут много меньше 3 мА — минимально допустимого по тех.услови-ям. В таком режиме у стабилитрона КС 156 порог открывания оказался всего-навсего приблизительно 2 В (при токе 30 мкА). Поэтому для увеличения времени задержки и более эффективного использования емкости С1 лучше установить последовательно с VD1 второй стабилитрон VD1.1. Также для увеличения их рабочего тока желательно уменьшить R3 до 30 кОм. 2. При емкости С1 220 мкф устройство готово к повторному включению не раньше чем через 30 с, т.к разряд происходит через R4 с большим сопротивлением. Своими руками зарядное устройство для шахтерского фонаря Для ускорения этого процесса R4 следует за-шунтировать диодом VD2. При заряде он закрыт напряжением от источника +12 В, а после выключения телевизора — открывается потенциалом с С1, и разряд быстро происходит через прямое сопротивление диода. 3. Вместо С1 на 6,3 В лучше взять конденсатор на 25 В. Конденсаторы на большее напряжение стабильнее, а главное, меньше «усыхают» со временем. Все вышесказанное применимо и к варианту для МЦ2, т.к. у них одинаковый узел формирования интервала задержки. А.СКОРЛУПКИН, 410028, г.Саратов, ул.Радищева 23″б» — 2.(РЛ 3/98)…

Вам когда-нибудь хотелось включить телевизор, музыкальный центр или другую технику, когда Вы в машине или отдыхаете на природе? Инвертор должен решить эту проблему. Он преобразовывает постоянное напряжение 12 В в переменное 120 В. В зависимости от мощности примененных транзисторов Q1 и Q2, а также от того, насколько «большим» будет трансформатор Т1, инвертор может иметь выходную мощность от 1 Вт до 1000 Вт.

Принципиальная схема

Перечень элементов

Элемент

Кол-во

Описание

Танталовые конденсаторы 68 мкФ, 25 В

Резисторы 10 Ом, 5 Вт

Резисторы 180 Ом, 1 Вт

Кремниевые диоды HEP 154

n-p-n транзисторы 2N3055 (см. «Замечания»)

Трансформатор 24 В с отводом от середины вторичной обмотки (см. «Замечания»)

Провода, корпус, розетка (для выходного напряжения)

Замечания

  1. Транзисторы Q1 и Q2, а также трансформатор Т1, определяют выходную мощность инвертора. При Q1, Q2 = 2N3055 и T1=15A инвертор имеет выходную мощность 300 Ватт. Для увеличения мощности транзисторы и трансформатор необходимо заменить на более мощные.
  2. Самый простой и дешевый способ получить большой трансформатор — перемотать трансформатор от микроволновой печи. Эти трансформаторы имеют выходную мощность до 1000 Ватт и хорошее качество. Сходите в ремонтную мастерскую или посмотрите на свалке, и выберите самую большую микроволновую печь. Чем больше печь, тем больше трансформатор. Извлеките трансформатор. Делайте это осторожно, не коснитесь вывода высоковольтного конденсатора, который может быть еще заряжен. Вы можете проверить трансформатор, но обычно они исправны. Осторожно, чтобы не повредить первичную обмотку, удалите вторичную (2000 В) обмотку. Первичную оставьте на месте. Теперь намотайте поверх первичной обмотки 24 витка эмалированного провода с отводом от середины обмотки. Диаметр провода будет зависеть от требующегося вам тока. Заизолируйте обмотку изолентой. Трансформатор готов. Транзисторы Q1 и Q2 выбирайте помощнее. Указанные в перечне компонентов 2N3055 рассчитаны на ток всего лишь 15 А.
  3. Помните, что при питании мощной нагрузки, схема потребляет огромный ток. Не дайте вашему аккумулятору умереть.
  4. Поскольку выходное напряжение преобразователя 120 В, он должен быть помещен в корпус.
  5. В качестве С1 и С2 необходимо использовать только танталовые конденсаторы. Обычные электролитические конденсаторы от постоянной перезарядки перегреваются и взрываются. Емкость конденсаторов может быть только 68 мкФ — без изменений.
  6. При запуске этой схемы могут возникнуть сложности. При ошибке в монтаже схемы, конструкции трансформатора или при неправильной замене компонентов, преобразователь может не заработать.
  7. Если вы хотите получить на выходе преобразователя напряжение 220/240 В, вам нужно использовать трансформатор с первичной обмоткой на 220/240 В (по схеме она вторичная). Остальная часть схемы остается неизменной. Ток, который инвертор будет забирать от источника 12 В при выходном напряжении 240 В будет вдвое больше, чем при напряжении 120 В.

Импульсные источники питания (ИИП) обычно являются достаточно сложными устройствами, из-за чего начинающие радиолюбители стремятся их избегать. Тем не менее, благодаря распространению специализированных интегральных ШИМ-контроллеров, есть возможность конструировать достаточно простые для понимания и повторения конструкции, обладающие высокими показателями мощности и КПД. Предлагаемый блок питания имеет пиковую мощность около 100 Вт и построен по топологии flyback (обратноходовой преобразователь), а управляющим элементом является микросхема CR6842S (совместимые по выводам аналоги: SG6842J , LD7552 и OB2269).

Внимание! В некоторых случаях для отладки схемы может понадобится осциллограф!

Технические характеристики

Размеры блока: 107х57х30 мм (размеры готового блока с Алиэкспресс, возможны отклонения) .
Выходное напряжение: версии на 24 В (3-4 А) и на 12 В (6-8 А).
Мощность: 100 Вт.
Уровень пульсаций: не более 200 мВ.

На Али легко найти множество вариантов готовых блоков по этой схеме, например, по запросам вида «Artillery power supply 24V 3A» , «Блок питания XK-2412-24» , «Eyewink 24V switching power supply» и тому подобным. На радиолюбительских порталах данную модель уже окрестили «народной», ввиду простоты и надёжности. Схемотехнически варианты 12В и 24В различаются незначительно и имеют идентичную топологию.

Пример готового блока питания с Али:


Обратите внимание! В данной модели БП у китайцев весьма высок процент брака, поэтому при покупке готового изделия перед включением желательно тщательно проверять целостность и полярность всех элементов. В моём случае, например, диод VD2 имел неверную полряность, из-за чего уже после трёх включений блок сгорел и мне пришлось менять контроллер и ключевой транзистор.

Подробно методология проектирования ИИП вообще, и конкретно этой топологии в частности, тут рассматриваться не будет, ввиду слишком большого объёма информации — см. отдельные статьи.


Импульсный блок питания мощностью 100Вт на контроллере CR6842S.

Назначение элементов входной цепи

Рассматривать схему блока будем слева-направо:
F 1 Обычный плавкий предохранитель.
5D-9 Терморезистор, ограничивает бросок тока при включении блока питания в сеть. При комнатной температуре имеет небольшое сопротивление, ограничивающее броски тока, при протекании тока разогревается, что вызывает снижение сопротивления, поэтому в дальнейшем не влияет на работу устройства.
C 1 Входной конденсатор, для подавления несимметричной помехи. Ёмкость допустимо немного увеличить, желательно чтобы он был помехоподавляющим конденсатором типа X2 или имел большой (10-20 раз) запас по рабочему напряжению. Для надёжного подавления помех должен иметь низкие ESR И ESL.
L 1 Синфазный фильтр, для подавления симметричной помехи. Состоит из двух катушек индуктивности с одинаковым числом витков, намотанных на общем сердечнике и включенных синфазно.
KBP307 Выпрямительный диодный мост.
R 5 , R 9 Цепочка, необходимая для запуска CR6842. Через неё осуществляется первичный заряд конденсатора C 4 до 16.5В. Цепь должна обеспечивать ток запуска не менее 30 мкА (максимум, согласно даташиту) во всём диапазоне входных напряжений. Также, в процессе работы посредством этой цепочки осуществляется контроль входного напряжения и компенсация напряжения при котором закрывается ключ — увеличение тока, втекающего в третий пин, вызывает понижение порогового напряжения закрытия ключа.
R 10 Времязадающий резистор для ШИМ. Увеличение номинала данного резистора уменьшит частоту переключения. Номинал должен лежать в пределах 16-36 кОм.
C 2 Сглаживающий конденсатор.
R 3 , C 7 , VD 2 Снабберная цепь, защищающая ключевой транзистор от обратных выбросов с первичной обмотки трансформатора. R 3 желательно использовать мощностью не менее 1Вт.
C 3 Конденсатор, шунтирующий межобмоточную ёмкость. В идеале должен быть Y-типа, либо же должен иметь большой запас (15-20 раз) по рабочему напряжению. Служит для уменьшения помех. Номинал зависит от параметров трансформатора, делать слишком большим нежелательно.
R 6 , VD 1 , C 4 Данная цепь, запитываясь от вспомогательной обмотки трансформатора образует цепь питания контроллера. Также данная цепь влияет на цикл работы ключа. Работает это следующим образом: для корректной работы напряжение на седьмом выводе контроллера должно находиться в пределах 12. 5 — 16.5 В. Напряжение 16.5В на этом выводе является порогом, при котором происходит открытие ключевого транзистора и энергия начинает запасаться в сердечнике трансформатора (в это время микросхема питается от C 4). При понижении ниже 12.5В микросхема отключается, таким образом конденсатор C 4 должен обеспечивать питание контроллера пока из вспомогательной обмотки не поступает энергии, поэтому его номинала должно быть достаточно чтобы удерживать напряжение выше 12.5В пока ключ открыт. Нижний предел номинала C 4 следует рассчитывать исходя из потребления контроллера около 5 мА. От времени заряда данного конденсатора до 16.5В зависит время закрытого ключа и определяется оно током, который может отдать вспомогательная обмотка, при этом ток ограничивается резистором R 6 . Кроме всего прочего, посредством данной цепи в контроллере предусмотрена защита от перенапряжения в случае выхода из строя цепей обратной связи — при превышении напряжения выше 25В контроллер отключится и не начнёт работать пока питание с седьмого пина не будет снято.
R 13 Ограничивает ток заряда затвора ключевого транзистора, а также обеспечивает его плавное открытие.
VD 3 Защита затвора транзистора.
R 8 Подтяжка затвора к земле, выполняет несколько функций. Например, в случае отключения контроллера и повреждения внутренней подтяжки данный резистор обеспечит быстрый разряд затвора транзистора. Также, при корректной разводке платы обеспечит более короткий путь тока разряда затвора на землю, что должно положительно сказаться на помехозащищённости.
BT 1 Ключевой транзистор. Устанавливается на радиатор через изолирующую прокладку.
R 7 , C 6 Цепь служит для сглаживания колебаний напряжения на токоизмерительном резисторе.
R 1 Токоизмерительный резистор. Когда напряжение на нём превышает 0.8В контроллер закрывает ключевой транзистор, таким образом регулируется время открытого ключа. Кроме того, как уже говорилось выше, напряжение при котором будет закрыт транзистор также зависит от входного напряжения.
C 8 Фильтрующий конденсатор оптопары обратной связи. Допустимо немного увеличить номинал.
PC817 Опторазвязка цепи обратной связи. Если транзистор оптопары закроется это вызовет повышение напряжения на втором выводе контроллера. Если напряжение на втором выводе будет превышать 5.2В дольше 56 мс, это вызовет закрытие ключевого транзистора. Таким образом реализована защита от перегрузки и короткого замыкания.

В данной схеме 5-й вывод контроллера не используется. Однако, согласно даташиту на контроллер, на него можно повесить NTC-термистор, который обеспечит отключение контроллера в случае перегрева. Стабилизированный выходной ток данного вывода — 70 мкА. Напряжение срабатывания температурной защиты 1.05В (защита включится при достижении сопротивления 15 кОм). Рекомендуемый номинал термистора 26 кОм (при 27°C).

Параметры импульсного трансформатора

Поскольку импульсный трансформатор это один из самых сложных в проектировании элементов импульсного блока, расчёт трансформатора для каждой конкретной топологии блока требует отдельной статьи, поэтому подробного описания методологии тут не будет, тем не менее для повторения описываемой конструкции следует указать основные параметры используемого трансформатора.

Следует помнить, что одно из важнейших правил при проектировании — соответствие габаритной мощности трансформатора и выходной мощности блока питания, поэтому первым делом, в любом случае, выбирайте подходящие вашей задаче сердечники.

Чаще всего данная конструкция поставляется с трансформаторами, выполненными на сердечниках типа EE25 или EE16, либо аналогичных. Собрать достаточно информации по количеству витков в данной модели ИИП не удалось, поскольку в разных модификациях, несмотря на схожие схемы, используются различные сердечники.

Увеличение разницы в количестве витков ведёт к уменьшению потерь на переключение ключевого транзистора, но повышает требования к его нагрузочной способности по максимальному напряжению сток-исток (VDS).

Для примера, будем ориентироваться на стандартные сердечники типа EE25 и значение максимальной индукции Bmax = 300 мТ. В этом случае соотношение витков первой-второй-третьей обмотки будет равно 90:15:12.

Следует помнить, что указанное соотношение витков не является оптимальным и возможно потребуется корректировка соотношений по результатам испытаний.

Первичную обмотку следует наматывать проводником не тоньше 0.3мм в диаметре. Вторичную обмотку желательно выполнять сдвоенным проводом диаметром 1мм. Через вспомогательную третью обмотку течёт малый ток, поэтому провода диаметром 0.2мм будет вполне достаточно.

Описание элементов выходной цепи

Далее кратко рассмотрим выходную цепь источника питания. Она, в общем-то, совершенно стандартна, от сотен других отличается минимально. Интересна может быть лишь цепочка обратной связи на TL431, но её мы тут подробно рассматривать не будем, потому что про цепи обратной связи есть отдельная статья.
VD 4 Сдвоенный выпрямительный диод. В идеале подбирать с запасом по напряжению\току и с минимальным падением. Устанавливается на радиатор через изолирующую прокладку.
R 2 , C 12 Снабберная цепь для облегчения режима работы диода. R 2 желательно использовать мощностью не менее 1Вт.
C 13 , L 2 , C 14 Выходной фильтр.
C 20 Керамический конденсатор, шунтирующий выходной конденсатор C 14 по ВЧ.
R 17 Нагрузочный резистор, обеспечивающий нагрузку для холостого хода. Также через него разряжаются выходные конденсаторы в случае запуска и последующего отключения без нагрузки.
R 16 Токоограничивающий резистор для светодиода.
C 9 , R 20 , R 18 , R 19 , TLE431, PC817 Цепь обратной связи на прецизионном источнике питания. Резисторы задают режим работы TLE431, а PC817 обеспечивает гальваническую развязку.

Что можно улучшить

Вышеописанная схема обычно поставляется в готовом виде, но, если собирать схему самому, ничто не мешает немного улучшить конструкцию. Модифицировать можно как входные, так и выходные цепи.

Если в ваших розетках земляной провод имеет соединение с качественной землёй (а не просто ни к чему не подключен, как это часто бывает), можно добавить два дополнительных Y-конденсатора, соединённых каждый со своим сетевым проводом и землёй, между L 1 и входным конденсатором C 1 . Это обеспечит симметрирование потенциалов сетевых проводов относительно корпуса и лучшее подавление синфазной составляющей помехи. Вместе с входным конденсатором два дополнительных конденсатора образуют т.н. «защитный треугольник».

После L 1 также стоит добавить ещё один конденсатор X-типа, с той же ёмкостью что у C 1 .

Для защиты от импульсных бросков напряжения большой амплитуды целесообразно параллельно входу подключать варистор (например 14D471K). Также, если у вас есть земля, для защиты в случае аварии на линии электроснабжения, при которой вместо фазы и нуля фаза попадаётся на оба провода, желательно составить защитный треугольник из таких же варисторов.



При повышении напряжения выше рабочего, варистор снижает своё сопротивление и ток течёт через него. Однако, ввиду относительно низкого быстродействия варисторов, они не способны шунтировать скачки напряжения с быстро нарастающим фронтом, поэтому для дополнительной фильтрации быстрых скачков напряжения желательно параллельно входу подключать также двунаправленный TVS-супрессор (например, 1. 5KE400CA).

Опять же, при наличии земляного провода, желательно добавить на выход блока ещё два Y-конденсатора небольшой ёмкости, включенных по схеме «защитного треугольника» параллельно с C 14 .

Для быстрой разрядки конденсаторов при отключении устройства параллельно входным цепям целесообразно добавить мегаомный резистор.

Каждый электролитический конденсатор желательно зашунтировать по ВЧ керамикой малой ёмкости, расположенной максимально близко к выводам конденсатора.

Ограничительный TVS-диод будет не лишним поставить также и на выход — для защиты нагрузки от возможных перенапряжений в случае проблем с блоком. Для 24В версии подойдёт, например 1.5KE24A.

Заключение

Схема достаточно проста для повторения и стабильна. Если добавить все, описанные в разделе «Что можно улучшить», компоненты, получится весьма надёжный и малошумящий блок питания.

Зарядное устройство Орион PW325, написан отзыв, предоставлена инструкция и схема.

Январь месяц в самом разгаре, морозы крепчают. Для автомобилистов настала тяжёлая пора. Если аккумулятор дохлый, то завести автомобиль в сильный мороз не просто. Без зарядного устройства просто не обойтись. Хочу рассказать про зарядное устройство Орион PW325, сделать небольшой обзор. Заострю ваше внимание на тот факт, что это зарядное устройство производят в городе Рязани. Точно такое же делают в Питере. На официальном сайте ООО «НПП «ОБОРОНПРИБОР» (Россия, г. Рязань) разъясняют тот факт, что зарядные устройства являются прямыми аналогами продукции, которую производят в городе Санкт-Петербург.

Начнем с внешнего вида коробки. Устройство упаковано в картонную коробку, на которой расположен эскиз самого прибора:

С боку упаковки нанесены краткие характеристики зарядного устройства:

А также координаты места производства:

Устройство приятно держать в руках. Корпус прибора очень легкий, весит менее килограмма. Этого удалось достичь благодаря тому, что прибор не имеет понижающего трансформатора мощности, который, как правило, из-за железа имеет большой вес. Схема построена по импульсной технологии:

На передней панели устройства расположены органы управления и контроля над происходящими процессами. Достоинство Орион PW325 заключается в том, что он имеет плавную регулировку зарядного тока,  благодаря чему можно выставить правильную силу тока для конкретного аккумулятора:

С левой стороны расположен амперметр, который имеет шкалу с достаточно крупными цифрами:

Посередине прибора расположены два светодиода. Первый сигнализирует, о том, что прибор включен в сеть, другой показывает наличие перегрева:

С задней стороны имеется ниша, куда можно спрятать сетевой провод и провода для зарядки аккумулятора:

Сетевой провод и провода для подключения аккумулятора достаточно длинные, имеет длину один метр. Площадь поперечного сечения  проводов для зарядки приблизительно 4 квадратных миллиметра, что вполне достаточно. Зажимы типа «крокодил» обычные, которые можно купить в любом авто магазине:

Сразу за проводами в нише мы увидим вентилятор охлаждения. Он включается только при перегреве зарядного устройства или если ток заряда будет более 12 ампер:

Снизу расположены четыре квадратные ножки, через которые проходят четыре шурупа и скрепляют корпус, состоящий из двух половин:

Зарядное устройство собрано на современной электронной базе, благодаря чему внутренняя компоновка радиодеталей достаточно просторная:

Датчик температуры:

Силовые транзисторы и диодные сборки посажены на теплопроводящую пасту, а также крепежный болтик зафиксирован от раскручивания при помощи клея:

Регулятор силы зарядного тока:

Сетевой предохранитель:

Данное зарядное устройство можно использовать не только по назначению, для зарядки автомобильных аккумуляторов, но и применить его в качестве стабилизированного источника тока. Максимальный ток можно выставить с силой 18 ампер:

Зарядка аккумуляторных батарей происходит стабилизированным током, который можно выставить регулятором. Процесс зарядки можно посмотреть на графике. Из которого ясно что ток в конце заряда при достижении 15 вольт начинает снижаться, благодаря чему не происходит интенсивное газовыделение аккумуляторной батареи. Исходя из этого можно сделать вывод что зарядное устройство Орион PW325 непростой кипятильник, а достаточно продуманное устройство:

Также можно использовать в качестве предпускового устройства:

Орион PW325 схема

Данной зарядкой я заряжал аккумуляторы пару раз. Нареканий никаких нет. Устройство сильно не греется, вентилятор включается крайне редко. Благодаря этому з. у. практически не шумит. Если у кого-то все же возникли не исправности с зарядным устройством PW325, поможет разобраться схема, которую я нашел на просторах интернета:

Детально в схеме я не разбирался, возможно, она не совсем точная и будет отличаться от оригинала. Пока не было в этом необходимости.

Орион PW325 инструкция

Несмотря на то, что зарядка у производителя получилась достаточно надёжная, все-таки нужно ознакомиться с инструкцией, в которой описаны некоторые тонкости, не соблюдая которые могут повлечь за собой выход устройства из строя. Например, последовательность подключения зажимов к аккумуляторной батареи.

Для того чтобы детально разобраться в правилах пользования зарядным устройством Орион, а также о других возможностях, нам поможет инструкция пользователя:

Инструкция по эксплуатации «зарядное устройство Орион PW325»

скачать    310 кб PDF

В заключение хотелось бы подвести итог. Главные преимущества этого зарядного устройства в том, что есть амперметр. Также продуманный алгоритм заряда, который не позволит аккумулятору закипеть. Система охлаждения, которая включается только когда надо. В общем, зарядка мне понравилась. Время покажет о её надёжности.

запчасти для бытовой техники, техники для кухни и дома на OLX.ua Украина

Стебник Сегодня 22:31

Харьков, Холодногорский Сегодня 22:10

AverTv Studio 505UA

Электроника » Аксессуары и комплектующие

700 грн.

Договорная

Житомир, Крошня Сегодня 22:09

Подлужье Сегодня 22:08

Качественный блок питания от BSSPOWER

Люблю я блоки питания. Хорошие. Не хороших много, а вот хорошего надо поискать. Все они New и High Quality. И все с разных Factory из подвала обычно.
А вот тут попался такой, хороший.

Собственно, все есть и много. Но тут потребовалось менять батарейку 9В.
Мама родная!

Я конечно понимаю, что все кушать хотят…
Но мне проще тогда в Китае заказать один раз блок питания.
Но хороший. Не люблю халтуру.
Люблю MeanWell. Хороший, но задорого.

Долго искал. Нашел от завода BSSPOWER.
У них есть на любой вкус и цвет… тока черный. И сайт есть.
_http://www.bsspower.net/
Выпускаются блоки питания на 5 В, 9 В, 12 В.

Заявлены очень приличные характеристики.

Цены по меркам брендов весьма скромные, чуть дороже всяких одноразовых.

Первый заказанный не пришел, выбивал деньги взад.
Деньги выбил, заказал второй но уже с трекинг-номером.
Второй пришел за 29 дней.

Что то в последнее время без трека не приходит.

Оно, конечно, не MeanWell, но все не плохо.
MeanWell

BSSPOWER

Вот он жрун батареек. 😉

Шнур 24 AWG. Для 1 ампера сойдет.

Блок разбирается без проблем.
Клеем по уши не залито 🙂

Пазы в корпусе сделаны качественно, плата входит и не туго и не свободно.
Все как надо.
Точная отливка пластмассы — дело дорогое.
Скажем так — требует культуры производства и дополнительных денег.

Вход и выход, как полагается, разделены.
Зона безопасности широкая.

SMD компоненты посажены на клей, так и должно быть при монтаже.

Выводы откушены, флюс смыт и силовые дорожки дополнительно усилены.
Это правильно.

Для сравнения посмотрим на фирму и НЕ хорошие.

Это фирменный из комплекта к Philips Xenium.
МОП транзистор был заключен в фольгу и заземлен, провод на фото виден.
Но это не спасло 😉

Защитной прорези, кстати, тоже нет.

А вот ниже хрень подвальная. Заявлено аж 3 А, диод 360, правда на 2 А.
Но валился и на одном. Поэтому был вынут в назидание потомкам, а вот корпус с EU выводами и с кабелем пущен вместо американца.

Смотрите — на выходе всего один конденсатор.
Один конденсатор, Карл! Один!!!

А это не то ни се. Тоже хрень.

Видать восстановленный.

Вроде как объяснил, почему понравился BSS.

Посмотрим на него дальше.
Входной фильтр отсутствует 🙁

Однако контакты для сети 220В или 127В весьма хороши.

С другой стороны. Защитный Y-конденсатор со всеми лейблами имеется.

На входе стоит конденсатор 10 мкФ 400В (-40 +105С) и задающий конденсатор 47 мкФ 25В. Лучше бы на 50 В стоял.

Основная микросхема SD6830 на 12 Вт (в пике 15 Вт).
_http://www.silan.com.cn
Current Mode PWM+PFM Controller With Built-In Oscillator, high voltage MOSFET (700 V) and frequency reduction function.
Модуляция по частоте, ширине импульсов, встроенный генератор и мосфет на 700 вольт.

Все защиты, какие есть в природе.
Overvoltage, undervoltage, short-circuit, over load and over temperature protections.

Думаю такая будет жить вечно. 🙂

Orient 817C оптрон в обратной цепи.

На выходе диод Шотки 3100 на 3 Ампера и LowESR конденсатор 470 мкФ на 16В и обычный 470 мкФ 16В. -40 +105С что хорошо.

Светодиод зажали 😉
Видно обозначение USB — значит плата универсальная.

Как вы видите, с теорией все в порядке.
Объем большой, перегреваться не будет.

Проверяем.
Разжился в аренду вот такенным резистором.

С нагрузкой 10 Ом.
Греется, но не криминально. Резистор тоже.
Все греются, если на выходе диод.

Посмотрим на Флюке.

Без нагрузки, все как в описании 9 В + 5%.

Заявлены пульсации на выходе в 100 мВ.
Это круто для девайса за 3$.
720 мВ в пике.

Добавил тантала на 100 мкФ к первому и поставил на выходе 470 мкФ LowESR.
Эх, пульсации не убыли.

Вердикт:
— рекомендуется к употреблению. Потом что для такой цены сделано качественно.
Я понимаю, есть в хозяйстве и Nillkin и булавкин, он Хороший по всем критериям. Но ценник то… до 10$ доходит (На ЖирБесте счас 4,99).

Вместо котика

посмотрим на

Uc3843 pinout. Theese supplies use bipolar juncti
  • Uc3843 pinout. Theese supplies use bipolar junction transistors (BJT) of NPN type. 7k resistorDS18B20 temperature probes with the 4. The letters of 494 can differ. UC3843. The UC3843 series PWM controller chip is one of the most common when building power supplies. In case of sale of your personal information, you may opt out by using the link: do not sell my personal information. The next DC to DC converter circuit using SG3524 discussed below is a step down buck converter which will allow you to convert any higher level DC voltage (below 40 V) into a … Make a PWM Motor Speed Controller: Microcontrollers such as Arduinos are a great way to control your custom electronics projects. Even without an oscilloscope. UC3843 10-16V INPUT 12-30V OUTPUT DCDC CONVERTER SCHEMATIC CIRCUIT DIAGRAM. First 40 turns will be winded. The secondary is 320 turns of 36 SWG. The Last circuit was added on Saturday, August 21, 2021. com. POSITIVE VOLTAGE REGULATORS, 78L05 datasheet, 78L05 circuit, 78L05 data sheet : STMICROELECTRONICS, alldatasheet, datasheet, Datasheet search site for Electronic PC817X Series 1. 8₽ 7805 datasheet voltage regulator IC: Pinout and example The most important characteristics of the JFET are as follows: (1) When a JFET is connected to a supply with the polarity shown in Figure 1 (drain +ve for an n-channel FET, -ve for a p-channel FET), a drain current (I D) flows and can be controlled via a gate-to-source bias voltage V GS. IC nguồn Switching UC3842 cũng là loại IC nguồn Switching được sử dụng rất phổ biến trong các thiết bị điện tử dân dụng và công nghiệp nói chung hiện nay. Hello, I’m trying to design a Constant current Boost LED Driver based on UC3843. menjalankan perniagaan penjualan dan menerima tempahan bingkai kayu,aluminium dan sebagainya. 4V/7. Note: The manual incorrectly states that the LEDs will illuminate green. So in this video I build it. Friends want to build the digital power supply which this circuit “ Top Linear power Pinout of LM5160 The IC is not available at DIP package or an easy solderable version, although it is a problem but the IC save a lot of PCB space as well as a greater thermal performance over PCB heatsink. This diagram describes the … Moved Permanently. SMPS Block Diagram. Структурная схема UC3. 7) * hFE / Max I O. Схемы блоков питания для ноутбуков. 24 hours production lead-time*. ”. 7805 datasheet voltage regulator IC: Pinout and example Mar 08, 2021 · This protects the regulator from output polarity reversals during startup and in short-circuits operations, too. Search. Có các loại cùng họ IC này là UC3842, UC3843, UC3844 và UC3845 đều được gọi là cùng Họ IC 3842. Фирменная схема Sunny ATX-230 на UC3843 и TPS5510P. 26. regulator IC: Pinout and example PIN diodes in RF switch applicationsMACOM — Partners from RF to LightHomebrew RF Test Equipment and Software — QSL. Input DC Voltage 40Vmax and 16Vmin 3A. Check the schematics for the pinout. F_SMPS12=300KHZ F_SMPS3=600KHZ. You can easily pump several hundreds of watts into the flyback transformer and the output current would be around 50mA to 200mA (or even more), which is way above the lethal rate which is 10mA. UC2842 PWM controller originally consists of 8 pins. Isso é possível devido ao recurso de multiplexação do Descrição do Arduino Nano Pinout. Periféricos ESP32. Kwindla Hultman Kramer, Founder — Pluot Communications. Low Minimums. UC3843 PWM控制器IC引脚、特性、等效物和数据表 — bet188真人在线 SMPS: Basics & Working of Switched Mode Power Supply. Здесь должен быть материал по назначению выводов, однако гораздо удобнее читать и смотреть на практическую схему включения ШИМ-контроллера UC3842. General Electronics Chat. IS 14SOP PINNO. Hi, I want to design smps with UC3843 but I have a problem. A convenient and colorful life can’t leave buy electronics,electronic deals and latest electronic gadgets and supersun521 offers all of them including uc3843 boost pcb file uc3843 nmos boost uc3843 schematic and pcb boost circuit on DHgate. Use IC LM2678-5. LM317 Pinout Diagram. 00€ Ex … UC3845 Datasheet pdf, UC3845 PDF Datasheet, Equivalent, Schematic, UC3845 Datasheets, UC3845 Wiki, Transistor, Cross Reference, PDF Download,Free Search Site, Pinout. How to check the health of the UC3843 series microcircuit?. With its winged shape, analog controls and abundance of well-positioned buttons, it is easy to use yet powerful. IC: Pinout and example Class B power amplifier, — Electronic Circuits and MACOM — ProductsCapacitors & Capacitance Formulas — RF CafeVaricap — WikipediaZener Diode Circuits, Characteristics, Calculations Theory of Transistors — Vanderbilt UniversityRF Cafe HomepageMACOM — Partners from RF to UC3843 PWM Controller: Pinout, Datasheet and Uses. The output voltage is a little bit more than 12V due to tolerances, but when a load is attached the voltage is stable and working. Otherwise, by continuing to use our website, you expressly agree to the use of personal information. Reverse-bias protection. 5-30V PWM-TEST3843. Pin By Guy Ross On Switch Mode Diagram Circuit Floor Plans The UC3843 can be used […] 10+ Uc3843 Circuit Diagram. boost. I’ve implemented the attached circuit on a bread board and seems to work fine. Pengedar bahan bacaan,Produk kesihatan. Buy ic uc3843bd1g smd on semiconductor for €0. Step-Down Buck Converter using SG3524. Type Function VRef 1 Analog output Voltage reference CC- 2 Analog input Input pin of the operational amplifier CC+ 3 Analog input Input pin of the operational amplifier CV- 4 Analog input Input pin of the operational amplifier CV+ 5 Analog input Input pin of the operational amplifier A Hybrid Tube/MOSFET Headphone Amplifier. Flyback transformers are used to provide voltage transformation and circuit isolation UC3843 Current Mode PWM Controllerbuy online electronic components shop wholesale best lowest price india Step 1: Core Choice. Estimated Delivery time? Free shipping on value > ₹2499. ICs TL494 and KA7500 are equivalent. No entanto, você pode decidir quais pinos são UART, I2C, SPI, PWM, etc. UPS) für den Desktop-PC mittlerweile sehr erschwinglich geworden (ab ca. Whatsapp Support @+917231066325. Sometimes you will see the TL594 PWM controller from ON Semiconductor. Tomando este diagrama de pinagem abaixo como referência, discutiremos todas as funcionalidades de cada pino. A Very HollyGOOD Christmas Playlist. netSimple Constant Current — Electronic Circuits and UC3843 data sheet, product information and support | TI. « on: March 15, 2021, 11:51:54 am ». LM2678 – 3. [Old version datasheet] CURRENT MODE PWM CONTROLLER. It is able to perform tasks over a large range of voltages. Temperature Figure 7B. For the full bridge inverter circuit i planned to use IRF2807 (75V Vds, 82A Ids) and Two IR2110 for the driver. But the output voltage is only 180 voltsWhat needs to be done. It is used for linear regulation. UC3843 Pinout UC3843 CAD Model Symbol Footprint 3D Model UC3843 Features UC3843 Features cut generator for Precise Frequency management Generator Frequency secure at 250 rate Current Mode Operation to five hundred rates Automatic Feed Forward Compensation Latching PWM for Cycle−By−Cycle Current Limiting Internally cut Reference with under voltage resistance High Current pillar Output none UC3842/UC3843/UC3844/UC3845 7 Shutdown of the UC3842 can be accomplished by two methods; either raise pin 3 above 1V or pull pin 1 below a voltage two diode drops above ground. png — Схема блока питания 60W 19V 3. ELECTRONIC & PLANTS … For pre-built LoRaWAN IoT sensors with a turnkey web-based IoT monitoring platform please see Telemetry2U LoRaWAN IoT platform . Make your preliminary core choice based upon the power requirements of the application, the switching topology, and the frequency. A popular hybrid amp design available for headphone use, this single-ended (SE) pure Class-A amplifier is capable of driving headphones between 32 and 600Ω, and was derived from an original tube/MOSFET line amplifier project, published by Erno Borbely in Glass Audio (1/98). ly/2udKeWh. Smps Circuit Atx Diagram Octek X25d Switching Power Supply 250w Tl494 Picture. Can anyone explain how to calculate the power dissipation in the series resistor? I’m operating the circuit at 200Khz. Rely on Arrow. UC3843 и UC3845 UC3843 — PWM Controller IC (8-Pin) UC3843 IC is a current Mode PWM Controller, meaning it can be used to provide a constant current by varying the output voltage to the load. In no way is it a quad 555, unlike the 556, which has a 1 to 1 pinout corespondent and is a true dual 555. Phone: সরাসরি কোন বিক্রি করা হয় না 01787 65 60 68 . April 20, 2018 Jurgen Hubner. 3 nF. Re: any equivalent to LQ1216 PWM IC. UC3843 Based SMPS Circuit Testing To test the circuit, we connect the input to supply AC and we connect the output to the multimeter as you can see, we have 243V as input and 12. 9V (off). uc3843 Switching Controllers are available at Mouser Electronics. com 3 ELECTRICAL CHARACTERISTICS (VCC = 15 V [Note 3], RT = 10 k, CT = 3. Great quality approved by customers all over the world. Здесь должен быть материал по HY3843 datasheet, HY3843 PDF, HY3843 Pinout, Equivalent, Replacement — (HY3842 / HY3845) PWM controller — Hooyi, Schematic, Circuit, Manual Output voltage of LED driver should be 5 x 3 = 15 volt . Recent Listings Manufacturer Directory Get instant UC3843 u3844 flyback uc3843 UC3843 circuit diagram uc3843 dc 5v off-line flyback regulator uc3844 UC2842 power supply with uc3842 off-line flyback regulator uc3845 Hi I am using a E25*20*7 Ferrite core. 2021 tarihinde güncellenen 24. L1 is an 8-A to 10-A 100-µH inductor. LT1074/LT1076 3 sn1074 1074fds The denotes the specifications which apply over the full operating temperature range, otherwise specifications are at TA = 25°C. This article mainly introduce pinout, datasheet, uses and other detailed information about On Semiconductor UC3843. The UC1842A/3A/4A/5A family of control ICs is a pin for pin compati-ble improved version of the UC3842/3/4/5 family. Temperature Figure 7A. $3. This is convenient. “I’ve used SnapEDA for footprints and The 558 is completely different altogether, and was only inspired by the 555. But only 8 pins make this current mode PWM controller operational. March 12 2018, 05:00. Как работают микросхемы импульсных регуляторов серии 34063. Enjoy millions of eBooks, audiobooks, magazines, podcasts, sheet music, and documents. In this section we will design and test various types of power supply circuits that can fit into a wide verity of applications including SMPS Power Supplies LED Drivers Battery Chargers etc. 49. Best Tweets from the … T. I have also implemented adjustable current control Oct 7, 2015. * NORMALLY 8DIP/8SOP PIN NO. More video here: http://bit. Schematics of halfbridge ATX (AT) supplies with TL494, KA7500. I would like to get 300-320 volts. ON Semiconductor Is Now d UC2842 Pinout Diagram. two transistors and half-dozen resistors Select 24, 30, 36, 40, or 48 VDC output via four DIP switches located on the board. aerox52kw The UC3843 and UC3845 are 8. File Type: gif . com: Industrial & Scientific XL IC Assortment 132 pcs IC and 18 pcs IC Socket Included ICs: PC817c, 20 pcs, DIP-4, General Purpose Photocoupler ICL7660s, 2 pcs, Super Voltage Converter, Charge Pump NE555, 20 pcs, DIP-8, Timer, Pulse generation, Oscillator LM358, 10 pcs, DIP-8, Low Power Dual Operational Amplifier LM324, 10pcs, DIP-14, Quad Operational Amplifier JRC4558, 10 pcs, DIP-8, Dual … UC3843 PWM Controller: Pinout, Datasheet and Uses. ru — роботы No pinouts on the box, the label is a printed sticker on the inside and some lettering has already started to fade from shipping. It is specially designed for Off-Line and DC to DC converter applications with minimum external components. 2 TL494 Introduction. The pin diagram is shown in the above image. The setting of P1 determines the phase of the trigger pulse that fires the triac. Free shipping Free shipping Free shipping. Podemos inferir a partir da imagem que o Arduino Nano tem 36 pinos no total. Recognized by UL1577 (Double protection isolation), file No. Start now with a free trial. 30 shipping + $3. A5367 datasheet,A5367 Pinout Pin out,A5367 application circuits can be download from datasheetdir. 9V (off) The UC3842 and UC3843 can operate within 100% duty cycle. Download File PDF Bias Circuits For Rf Devices Qsl Class B power amplifier, — Electronic Circuits and 06. UC3843 PWM Controller: Pinout, Datasheet and Uses. UC3842B, UC3843B, UC2842B, UC2843B www. uc2842b/3b/4b/5b uc3842b/3b/4b/5b march 1999 high performance current mode pwm controller. It supports a wide input voltage range from 4. Jul 20, 2013. L1, D1, and Q1 build a boost conversion network. The UC3843 can operate within 100% duty cycle. That was a bit of a problem for my application, where the input voltage was only 5V. Other parameters are as follows: Vin= 10V. V CC/VBS Supply Voltage 0 50 100 150 200 250 10 12 14 16 18 20 EEEEE IC kit 161 pcs, 20 Models Chip Assortment Set Analog Integrated Circuits Electronics Parts Opamp Pack, 555 Timer Components, Op Amp, Oscillator, Pwm, IC Plier Included UA741 LM358 and More. I have given a practical example of series LEDs configuration and LED driver using UC3842 current mode controller which is given below. The FT232RL is the latest device to be added to FTDI’s range of USB UART interface … 7 Figure 8A. 3Mb / 56P. J. E A D E R. FlyBack_v1_UC3844. GENERATOR — TESTER of the chip UC3843 & similar pinout ICs WITH VISUAL CONTROL + ZENER / TVS/ TL431 reference TESTER + VOLTAGE REGULATOR 4. About Controller Ps4 Schematics . Driver MOSFETs BUZ90, BUZ92, IRF830, P6N60 <You can use the integrated control UC3842 KIA3842 be the same in both. Делаем стабилизатор на 12 вольт своими руками Делаем стабилизатор на 12 вольт своими руками 7805 datasheet voltage regulator IC: Pinout and example The most important characteristics of the JFET are as follows: (1) When a JFET is connected to a supply with the polarity shown in Figure 1 (drain +ve for an n-channel FET, -ve for a p-channel FET), a drain current (I D) flows and can be controlled via a gate-to-source bias voltage V GS. This is the fixed auxiliary rail regulator, outputting +/- 12V for analog section and +5V for digital section. 49 in stock . Proteus Simulayson programı çok işe yarıyor 🙂 özellikle PIC Programlama öğrenmeye çalıştığım şu sıralarda 😀 sadece PIC`li devrelerde değil diğer SnapEDA saved us many hours compared with creating footprints by hand. I N. During each cycle, when the input voltage is applied to the primary winding, energy is stored in the gap of the core. ) UC284XB, UC2843D UC384XB, XBV Characteristics Symbol Min Typ Max Min Typ Max Unit The current sampling comparator and high current totem pole output are ideal devices for driving power MOSFETs. Here, the a high power mosfet becomes the main switching component and is used for triggering the ferrite primary winding with the set high frequency … Full Bridge Inverter with MOSFET — IR2110 gate driver. . Diagramas y Manuales de Servicio para Descargar. LM358, LM324, JRC4558, LM393, LM339, NE5532, LM386, TDA2030, TDA2822, PT2399, UC3842, UC3843, ULN2003, ULN2803, 7660, Sockets $ 24. UC3843 PWM Controller IC Pinout, Features, Equivalent The main function of the LM317 IC is to maintain the constant and stable voltage at the output. Jvc TV Model: C-V14EKS/B/W (Onwa Chassis) No Red I was hoping the nvm had become corrupt and turned the red drive down but it was fine (To enter service mode press and hold vol … UC3843 IC is a current Mode PWM Controller, meaning it can be used to provide a constant current by varying the output voltage to the load. « Reply #6 on: December 27, 2020, 07:30:49 am ». The boost is a logical next step to a nalyze after the buck, and it’s The tester & workbench for the popular IC UC3843 & similar pinout Microchips. Standard Single Channel Photo-transistor Reference Design Resources. in switching regulators having any of the polarities as well as in transformer coupled DC to DC converters. Email: অনলাইন এ অর্ডার করুন। [email protected] Hours: আমাদের কোন show room নাই । 引脚,又叫管脚,英文叫Pin。就是从集成电路(芯片)内部电路引出与外围电路的接线,所有的引脚就构成了这块芯片的接口。引线末端的一段,通过软钎焊使这一段与印制板上的焊盘共同形成焊点。引脚可划分为脚跟(bottom)、脚趾(toe)、脚侧(side)等部分。 CIRCUITOS INTEGRADOS Puede utilizar los filtros a continuación para encontrar rápidamente el integrado que necesita:——Por ejemplo, si quiere buscar el 74HC04: The world’s largest digital library. 40 €). PC817) 2. 284076. 5 to 40 V and uses a synchronous step-down (buck) voltage regulator architecture. Vout=18V. Небольшая заметка по основным неисправностям этой бюджетной модели в линейке ИБП apc. This switching power supply was built because I needed a powerfull adjustable bench power supply. E/S Digital, PWM – 14 pinos. pinout Name Pin no. 6v uvlo 和 100% 占空比、温度范围为 0°c 至 70°c 的单端 500khz 电流模式 pwm 控制器 查找参数, 订购与质量信息. 7k resistorOthers:Current 10PCS UC3843 UC3843AN ON 3843 DIP-8 PWM Controller IC. 5v, the duty will increase to a maximum of 98% to maintain normal output stability at 220v or at least above 200v. Description Reviews (0) mashyur niaga didaftarkan pada 14 januari 2009. Relays and lamps can be controlled by LM 311 when it … AC Motor Speed Controller Circuit. Here, V IN is the input supply voltage, hFE is the current gain of TIP3055, and I O is the maximum output current. Click here for all circuit diagrams. To the OP: As long as the part is a DIP style package you will be OK. pdf: 25/11/04: 200 watt atx power supply: 52 kB: 14198: deer: ps-dr300atx R9 = (V IN — 0. UC3842 Current Mode PWM Controller – Datasheet. New Movie Trailers We’re Excited About. 0 is High Efficiency 5V 5A Step-Down Voltage Regulator This is good power supply, small size and do not hot. fuente modelo ganadora de 2010 biki chasis de pelos azules No pinouts on the box, the label is a printed sticker on the inside and some lettering has already started to fade from shipping. The document has moved here. trimmed oscillator for precise fre-. Search: Uc3845 Smps Circuit. This boost converter is different than many car audio electronics and amplifiers. LM311 is a voltage comparator with high speed. The speed of the motor can be controlled by changing the setting of P1. Tukang kunci. 5 mA, oscillator discharge is trimmed to 8. Either method causes the output of the PWM comparator to be high (refer to block diagram). We need to be careful about the absolute maximum rating of the IC. Рис. Rose 2021-08-16 14:50:00 1771. For typical values TA = 25°C, for min/max values TA is the operating ambient temperature range that applies [Note 4], unless otherwise noted. Yazar gevv. The UC3842 and UC3843 can operate within 100% duty cycle. UC3843 — PWM Controller IC (8-Pin) A5367 datasheet, Pinout ,application circuits Ionization Smoke Detector With Interconnect And Timer. I would like to ask: Is this UC3843 still working? Reference:UC3843 PWM Controller: Pinout, Datasheet and Uses Thanks in The control supply for the UC3843 is derived from a 9V regulator, so it’s independent of the input or output voltage. Introduction to LM311. MkPochtoi. April 29, 2020. Find parameters, ordering and quality information CURRENTMODE PWM CONTROLLER, UC3843 datasheet, UC3843 circuit, UC3843 data sheet : STMICROELECTRONICS, alldatasheet, datasheet, Datasheet search site for Electronic UC3842 Pinout. 30 shipping. 77 through vikiwat online store. The Fairchild KA7552 shows up in a number of devices (see Photo 2). 3 V AT and ATX PC computer supplies schematics. KM60-8M_UC3843. 85 V ISW = 1A, Tj < 0°C 2. Mouser offers inventory, pricing, & datasheets for uc3843 Switching Controllers. Jezgro moze da se uzme iz atx napajanja stim da sa original namotajima daje: na 5v daje 10v na 12v daje 22v izmedju +5 i -5 daje 20v. The boost is the second most common non-isolated typology, in terms of units sold and functioning, and a lot of that is thanks to LED drivers, especially mobile devices. 03. This integrated circuit feature a trimmed oscillator for precise duty cycle control, a temperature compensated reference, a Uc3842 Smps Circuits Wiring Diagram and Schematics. 6V UVLO 100% duty cycle, 0C to 70C. 99% on-Time Shipping with great support from DHL. Unfortunately the digital pins have a max output of 40mA, and this isn’t enough to power most motors. Anders als der Name vermuten lässt, geht es nicht darum, bei einem Spannungsausfall unbesorgt weiter arbeiten zu können, sondern ARDUINO недорого в Москве все платы Arduino купить датчики сенсоры шилды электронные модули у ЛЮБОГО МЕТРО самовывоз бесплатно, микросхемы резисторы конденсаторы программаторы AVR PIC STM32 ARM — сайт www. 42A для Методика ремонта источника бесперебойного питания apc back-ups es 525 (be525_rs на шасси 640-0395). There are 164 circuit schematics available in this category. E64380 (as model No. Turn-Off Time vs. Schematic of AT 200W w/ TL494. D1 is the MBR20100CT 2 Schottky diode (two … UC3843 LED driver with dimming. Các IC này có cùng nguyên lý mạch bên trong giống nhau chỉ khác Схема блока питания на UC3843. DCDC inverter, converter circuit UC3843 10V 16V DC voltage based on the SMPS-PWM Control Integrator 12v 30v between the output is set to 16v 3 amps power can be used in the coil value of the coil used to wind 20mh coil is available from pc power supplies. 25 to 37 volt DC with 1. Hello everyone! I hope you all are fine today. It integrates both the high side and low side MOSFETS. its load and line regulation are better as compared to other fixed regulators. [Old version datasheet] Current-Mode PWM Controllers. [Old version datasheet] Current Mode PWM Controller. Free shipping. In the data sheet P5 ‘7. With a UC3843 we get a max voltage of 280Vac at 12000RPM with a transfo wired with primary 12T and secondary 180T; If you are facing mosfet overheating, considere switching to UC3845 to lower the duty cycle. The input signal is fed to the inverting input, and the non-inverting input is connected to the midpoint. It covers practical circuit design considerations such as slope compensation gate drive circuitry external control functions synchronization and circuit diagrams and simplified equations are included. gif: 03/03/12: Power Supply: 52 kB: 1853: Sunny: Sunny ATX-230: iwp300a2. The specifications are Vin 24V, Vout 35-40V and Iout 0. BUY …. A 24/7 non-stop production and assistance service. 49. O R L D. 2008 tarihinde yayımlanan Proteus isis Library Model Dosyaları ile 2737 yazısı var. Here is a 12V 3A Switching Regulator circuit, or Step down DC Converter voltage. IC UC3843 DATASHEET FILETYPE PDF. Pin On Circuit Diagram. It is then transferred to the secondary winding to provide energy to the load. Arduino UNO in Bangladesh The Arduino Uno is a microcontroller board based on the ATmega328 (datasheet). Economy shipping at flat ₹49. TL494 is used in many applications. For anybody still working on a desktop, look for the fan output in the central processing units (CPU). 1 V ISW = 5A, Tj ≥ 0°C 2. 67. That was a bit of a problem for my application, where the input voltage was Расположение выводов (pinout) UC3842. ti 的 uc3843 具有 8. 4v/7. PARAMETER CONDITIONS MIN TYP MAX UNITS Switch “On” Voltage (Note 2) LT1074 ISW = 1A, Tj ≥ 0°C 1. /лот RM6203 CR6203 PR6203DP DIP-8 чип управления линия коллектора CI новый оригинальный в наличии 59. Расположение выводов (pinout) UC3. For many years, as the cheapest double-ended PWM chip, TL494 has been widely used in double-ended topologies such as push-pull and half-bridge. Factory PCBs with most competitive advantages. Simple Switched Power Supplies Pocketmagic. Automatically detect NPN and PNP transistors/ automatic identification of the transistor pinout/ Automatic shutdown if there is no operation after 60s. High power adjustable switching power supply (SMPS) 3-60V 40A. EWAD70W_LD7552. I … tv repair tips, television faults, video faults, tv faults. 11 1 Publication Order Number: MC34063A/D MC34063A, MC33063A, NCV33063A 1. g. Switched power supply with uc3842 smps circuit ei33 switching charger for car batteries 60 watt battery flyback mod schematic diagram pcb 2x 35v 350w 12v 5 amp on 160v 3a dc motor open access proceedings journal of symmetric management simple supplies … The UC3842 is a fixed frequency current-mode PWM controller. gif: 02/11/05: shematic for an ATX power supply: 50 kB: 6684?? ATXschematic. Trusted Experience. The UCx84xA family of control devices is a pin-for-pin compatible improved version of the UCx84x family. U1 is a uc U3 is a Tl File Type: jpg . View the full circuit design tutorial. About Ps4 Controller Schematics . 4 kilowatts!), so I chose a switching topology of a two switch forward (half-controlled bridge). About Tl494 Calculator . H E. For operation below 500 KHz, most designers will use a core material with a permeability of 2000 to 2500. : Amazon. Haven’t used any of the chips yet but I’m disappointed that what I received didn’t match the picture, the pinouts were the whole reason I bought this pack and waited weeks for shipping. The Datasheet Archive. Other PWM controller ICs have a built-in totem pole and are able to drive the MOSFET directly. The UC3843 IC is a current Mode PWM Controller, meaning it can be used to provide a constant current by varying the output voltage to the load. APC Back-UPS CS (Unterbrechungsfreie Stromversorgung) Auch für den Homebereich sind unterbrechungsfreie Stromversorgungen (USV bzw. This IC is specially designed for Off-Line and DC to DC converter applications with minimum external components. Please note some adblockers will suppress the schematics as 12V 3A Switching Regulator circuit using LM2576-12. Because of its lower operating frequency and single-ended output port characteristics. Reply Delete Semiconductor Components Industries, LLC, 2003 December, 2003 − Rev. Parameters:1. UC3842 pinout datasheet, cross reference, circuit and application notes in pdf format. About Uc3845 Circuit Smps . Buy From Amazon UC3843 Pinout UC3843 Pin Configuration UC3843 Features Low Start up Current Maximum Duty Clamp UVLO With Hysteresis Operating Frequency up to 500KHz Temperature compensated reference High gain amplifier Pinout Description The UC3842 / UC3843 / UC3844 / UC3845 are fixed frequencycurrent-mode PWM controller. UC3843 pinout Features library Proteus by admin | Apr 24, 2021 | Uncategorized | 0 | This tutorial UC3843 we’ve got degree inclination to face live progressing to discuss that UC3843 UC3844 KA3882 KA3883 KA3884 PWM ICs. TL494 is a switching power supply pulse width modulation (PWM) control chip. Uc3842 Smps Design With Tl431 Datasheet Picture. Probably the most sold TDA7294 integrated amp bass amp became one of the TDA7294 this application even though the car is designed to be used in part thanks to the TL494 controlled SMPS circuit 12v battery voltage symmetrical entered as 2x40v upgraded. 43V as output. The UC3842 is a fixed frequency current-mode PWM controller. 8. 5V(on) and 7. Absolute Maximum Ratings. It is vaguely similar to the UC2842 although with a different pinout. Super Flyback Driver Circuit UC3844 Author “Super final version flyback driver,” he said, but not so super stable than other simple flyback driver to control at least 555 UC3844 SMPS control IC is used instead. Reference: RBD-94 Arduino Uno R3. TL3843 Pinout Configuration. The UC3842 and UC3844 have UVLO thresholds of 16V (on) and 10V (off). 433Kb / 8P. LILYGO T-micro32 module2. However, there’s … It is planned to connect the 12V battery directly to the corresponding pins 5 and 7 of UC3843, remove the start resistor and auxiliary power winding, and the other parts (including the soft start circuit) remain unchanged. GzxLaY TL494 KA7500 driver module power converter inverter drive board: Amazon. This was a Samsung design, now sold by Fairchild since they took over the Samsung facilities and product line. This article covers only the 8-Pin version of the IC. I did have read datasheet and I do not see any flaws at least now. Abstract: application tl494 tl494 converter TL494 ic1 tl494 ferroxcube 1408p-l00-3cb converter ic tl494C Adjustable Positive Voltage Regulator 8. Team supported with over 90 professionals & technical. 25 + $3. This is in major part of their efficiency. Analog Products Cross-Reference Including Amplifiers, Comparators, Timers, Peripheral Drivers, Power Management Controllers, References, Regulators, Supervisors, Shunts, Transmitters and Receivers July 2000 A Guide for Buyers and Distribution Specialists See the Analog/Mixed-Signal Products Designers Guide (SLYU001) for … UC3843 PWM Controller: Pinout, Datasheet and Uses. The primary is 12 turns of 22 SWG. Use IC LM2576-12 SIMPLE SWITCHER High-Efficiency 3A Step-Down Voltage Regulator. I2C:BME680: temperature, humidity, pressure, VOCBh2750: ambient lightSh31: temperature, humidityand of course any other I2C sensor that have the same pinout as one of the 3 above1-wire:DHT11/DHT22: temperature and humidity with the 4. com for 50,000+ reference designs that assist in building innovative ideas in automotive, industrial design, general power, and more. Step 1: The Dangers of the ZVS Flyback Drivers. Electrical – UC3843 Boost Converter Circuit. Here is circuit switching regulator 5V 5A for digital circuit. Uc3843 Pwm Controller Ic Pinout Features Equivalent Datasheet Open Access Proceedings Journal Of Physics Conference Series Results Page 63 About 1 Kv Switching Power Supply Searching Circuits At Next Gr Smps 2 X 50v 350w Circuit For Audio Power Amplifiers Homemade Projects Please Check For Possible Mistakes Electronics Forums 12v and 90v switched power supply with uc3842 60 watt switching circuits a practical switch produced schematic diagram pcb electrical equipment smps circuit ei33 electronics projects seekic com charger for car batteries sealed lead acid vrla gel 5 amp battery homemade the electrocar based on is designed under repository 25150 next gr flyback mod … The UC3843 has UVLO thresholds of 8. D S P. — im Elektroforum — — Elektronik und Elektro. 3V, 12V, 5V 5A switching fixed voltage regulator circuits. $1. SMPS In the power supply circuit, the primary 80 turns will be 40 + 40 two windings in the winding circuit. 2. Sometimes, the input voltage to the regulator can collapse faster than the output voltage. 7805 datasheet voltage regulator IC: Pinout and example The most important characteristics of the JFET are as follows: (1) When a JFET is connected to a supply with the polarity shown in Figure 1 (drain +ve for an n-channel FET, -ve for a p-channel FET), a drain current (I D) flows and can be controlled via a gate-to-source bias voltage V GS. 10PCS IC UC3842 UC3842AN ON REG CTRLR BST FLYBK PWM DIP8. UC3843 SMPS Controller Components datasheet pdf data sheet FREE from Datasheet4U. Search: Ps4 Controller Schematics. Notice for California users only: This website or its third-party tools processes personal data. The DC-DC Boost Converter – Power Supply Design Tutorial Section 5-1. Tags: AP8022 , 8022 , SMPS , Switcher , 2371. In this project, I will share about class-d power amplifier using TL494 IC for PWM, and use N-Channel MOSFET transistor as the final amplifier. 06. When designing a switching power supply with UC3843, how is the current sampling circuit determined? When designing a switching power supply with UC3843, some of the current sampling circuits are taken through a coil, and some are taken directly from the source stage of the switching tube. In the circuit provided its assumed that mains has already been transformed down to 30 volts. Getting Loop Gain of Boost Converter with UC3843 controller using SIMetrix software. Also, the device is a single-cycle PWM signal generator with adjustable frequency and duty cycle. The proposed 12V, 5 amp smps battery charger circuit employs a flyback converter topology which results in the required smps based high current, compact, mains isolated converter design. Tj = 25°C, VIN = 25V, unless otherwise noted. 09 KB, 下载次数: 3, 下载积分: 财富 -2. Today, we will have a discussion about UC3843. Расчет резистора который у Вас определяется как 100 ом — стр 31. * TOGGLE FLIP FLOP USED ONLY UC3844, UC3845. Uc3845 queries working of the circuit power management forum ti e2e support forums adjule 0 100v 50 amp smps homemade projects high switch mode igbt supply 60v 40a electronics circuits open access proceedings journal physics conference series datasheet pinout application cur pwm controller minimal circuitlab boost converter for iso5500 generating … UC3843. B2B GST Credit Available. But usually visual inspection with LEDs is enough. USB to TTL … How it Works. This adjustable voltage regulator is available UC3843 PWM Controller: Pinout, Datasheet and Uses. For paid software / firmware / hardware design and consulting work please see Professional software development and electronic design in Hobart, Tasmania who also service international clients. A flyback transformer is a coupled inductor with a gapped core. Forum Themen Beiträge Letzter Beitrag; Guten Tag lieber Besucher! Herzlich willkommen im Forum für Elektro und Elektronik. Software & IDEs. It has 14 digital input/output pins (of which 6 can be used as PWM outputs), 6 analog inputs, a 16 MHz ceramic resonator, a USB connection, a power jack, an ICSP header, and a reset button. Switch mode power supplies (SMPSs) are used in a range of applications as an efficient and effective source of power. The TI’s UC3843 is a Single ended 500KHz current mode PWM controller with 8. The tester PWM-TEST3843 oficially supported FLY-BACK CHIPS: UC3843, UC3842, UC3844, UC2843, UC2842, UC2844, UC1843, UC3845, MIC38C43, ISL6843IB, FT232RL (SMD SSOP-28 Package) USB to Serial UART Interface IC. 4MB FLASh4. They are specially designed for Off-Line and DC to DC converter applications with minimum external components. 693Kb / 28P. The UC3843 is designed to operate from fairly high supply voltages, and won’t start up until its supply voltage reaches 8. 5V (on) The UC3843 can operate within 100% duty cycle. comRF, Microwave, and Millimeter Wave Products — 9V (off) The UC3842 and UC3843 can operate within 100% duty cycle. This is where a … Proteus isis Library Model Dosyaları. 3 mA, and during UVLO, the output stage can sink at least … As well as being great for DC-to-DC converters, these UC3843 pulse width modulators overcome one important defect of LM555, NE555 and similar astable multivibrators — the inability of the 555 to produce independently tunable frequencies and pulse widths without adding several external components (e. Danita Manual datasheets. Ferrite cores are the best choice for high-frequency applications. Modern oscilloscopes can be equipped with integrated power measurement and analysis software which simplifies setup and makes it easier to conduct measurements over time. The UC3843 and UC3845 are 8. So all LEDs are connected in series, same current will flow through each LED and a constant current source LED driver is used for series configuration. Providing the necessary features to control current-mode or switched-mode power supplies, this family of devices has many improved features: startup current is less than 0. Other parameters are as follows: UC3843, UC3843 stock, UC3843 quotation, UC3843 price, UC3843 datasheet, semiconductor Atx Uc3843 Gt3843 Mbr10200ct Sbl4045pt Ice2a0565z Wt7510 350w Picture Picture. These integrated. Its output levels are compatible with MOS circuits. Integrated Circuits. Для того, чтобы лучше понимать, как изготавливать преобразователи напряжения на микросхемах серии 34063, давайте разберёмся, как эти микросхемы работают. A. Linear topology would be unusable for this power (2400W = 2. 25A. The device will be useful when checking used, new and possibly not working operational amplifiers of the 741 and 358 series and similar to them by the location of the IC pins (pinout). Not only the ZVS flyback driver is powerful, but it is very dangerous. The datasheet of the chip UC3843 recommends to add an external resistor of about 10-20 ohm in series with the MOSFET. A N D. UC3843 chip. datasheet, datasheet search, datasheets, Datasheet search site for Electronic Components and Semiconductors, integrated circuits, diodes, triacs, semiconductors. Note: UC3842 IC also comes in 14-Pin, 16-Pin, and 20-Pin packages. N A L O G. $2 PCBs(in 48hours): https://jlcpcb. 4V. 5V (on) and 7. Figure 1: Schematic diagram of the UC3843 DC/DC boost converter. 4 new from $24. Ic uc datasheet filetype pdf. This triac-based 220V AC motor speed controller circuit is designed for controlling the speed of small household motors like drill machines. Os recursos ADC (conversor analógico para digital) e DAC (conversor digital para analógico) são atribuídos a pinos estáticos específicos. Address: শুধু মাত্র অনলাইন এ বিক্রি করা হয়। 47/B,1st floor, Mazar Road, Mirpur-1,Dhaka Bangladesh . onsemi. THX203H схема блока питания — RadioRadar; 🛍 10 шт. They are specially designed for Off-Line and DC to DC converter applications with minimum extern UC3842 EI33 ATX TRANSFORMER 12 VOLT 5 AMPS FLYBACK SMPS SCHEMATIC CIRCUIT DIAGRAM. However, it comes with different pin packages such as 8, 14 and 20 pin packages. This can occur. GENERATOR — TESTER of the chip UC3843 & similar pinout ICs WITH VISUAL CONTROL + ZENER / TVS/ TL. Veremos todas as seções de pinos, bem como um formato detalhado, por fim. The UC3843 have UVLO thresholds of 8. Turn-On Time vs. There is one little difference in the pinout between AC-CDI v2 (output pin8) and DC-CDI v6 (output pin9) Programmable DC-to-DC buck converter Qorvo’s ACT4752 is a programmable DC-to-DC buck converter with bias supply rails for microcontrollers or USB PD controllers. The UC3844 and UC3845 can operate with 50% duty cycle. The main functions of the TEST3843 tool + ZENER / TVS/ TL431 reference TESTER. I am using UC3843 and 50 khz frequency. 10pcs/lot UC3842AN DIP-8 UC3842BN UC3842 Current Mode PWM Controller IC. This is the project to make a grid connected inverter. UC3843 smd Current Mode PWM Controller. + ZENER / TVS/ TL431 reference TESTER . The isolation of voltage can be achieved by means of a transformer. 5A 180KHz 36V Buck DC to DC Converter, XL4015 datasheet, XL4015 circuit, XL4015 data sheet : XLSEMI, alldatasheet, datasheet, Datasheet search site for Electronic Components and Semiconductors, integrated circuits, diodes, triacs, and other semiconductors. UC3843 is a current mode PWM controller. The difference between your IC and others is that yours relies on an external totem pole (Q4 & Q5) to drive the MOSFET chopper (Q1). 9742 • Fax: 408. New Movie Releases This Weekend: December 10-12. 2020 · The bias circuit connected between the bases of the output transistors is necessary to take the output transistors to the position where UC3843 PWM Controller: Pinout, Datasheet and Uses. About Calculator Tl494 . 5 A, Step-Up/Down/ LILYGO®& pauls_3d_things T-micro32 Open-Smartwatch is designed by pauls_3d_things,around the micro size of LILYGO T-micro32 module based on ESP32, with circular LCD,power battery charge and discharge management circuit, USB to TTL program upload circuit, software and hardware All open source. Package resin : UL flammability grade (94V-0) GENERATOR — TESTER of the chip UC3843 & analogues WITH VISUAL CONTROL + ZENER / TVS/ TL431 TESTER + VOLTAGE REGULATOR 4. UC3845B — Current Mode PWM, UC3845BN, UC3845BD1, UC3845BD1013TR, STMicroelectronics. Using SnapEDA’s data also gave us added confidence that the boards we were paying rush charges for could be processed quickly and assembled correctly by our PCBA vendor. quency control oscillator frequency guaranteed UC3843 PWM Controller IC Pinout, Features, Equivalent This page contains a simple smps circuit which is capable of producing 12 volt DC with 1 Amps current rating, and this circuit contains few easily available components, it may help you to design your own smps for your electronics projects. The UC3842 and UC3843 oscillator runs AT the switching fre-quency. – você só precisa atribuí-los no código. This is the most popular and most common operational amplifier circuit at the shelter. The PS4 DualShock 4 controller is a fantastic choice for a gamepad when playing on your gaming PC, as its layout includes all the buttons that most controller-based PC titles require. When we need to use a 12V 3A power supply before we choose a linear circuit. C1 and C2 have been used to reduce the input noises. png — Схема универсального блока питания 70W для ноутбуков 12-24V, модель SCAC2004, плата EWAD70W на микросхеме LD7552. UC 3843 can be used at several different places e. I built one successfully but it was a low voltage one and also it was inefficient ( using IC) and just demonstrated to me how they work. uc3843 pinout

RM6203 — Спецификация. www.s-manuals.com.

%PDF-1.6 % 1 0 объект > эндообъект 104 0 объект >поток Acrobat Distiller 7.0.5 (Windows)RM6203 — техническое описание. www.s-manuals.com.PScript5.dll Версия 5.22015-12-20T10:03:59+02:002008-03-17T16:05:21+08:002015-12-20T10:03:59+02:00application/ pdf

  • RM6203 — Спецификация. www.s-manuals.com.
  • RM6203 — Спецификация. www.s-manuals.com.
  • UUID: 75a1ecad-d108-49ed-bd08-2987d74b6393uuid: b7476e14-e5ca-436b-a5e3-ed311f61f0f4 конечный поток эндообъект 5 0 объект > эндообъект 4 0 объект > эндообъект 6 0 объект > эндообъект 7 0 объект > эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 93 0 объект >/MediaBox[0 0 595.x [email protected]ɉ?ɂiEUnx2spokenx6- 3G;Ɏ 哘[email protected] 5h7qT4½]+hvL4R8oN?ןQdzPXbjmKK

    3Q$]ϵUL[ЩU8́~=gxZ~

    ШИМ-контроллер, текущий режим, для автономных источников питания

    %PDF-1.4 % 1 0 объект > эндообъект 6 0 объект /Title (NCP1250 — ШИМ-контроллер, текущий режим, для автономных источников питания) >> эндообъект 2 0 объект > эндообъект 3 0 объект > эндообъект 4 0 объект > поток Acrobat Distiller 10.0.0 (Windows)BroadVision, Inc.2020-08-25T08:55:30+02:002015-04-17T18:16:17-07:002020-08-25T08:55:30+02:00приложение/ pdf

  • NCP1250 — ШИМ-контроллер, текущий режим, для автономных источников питания
  • ОН Полупроводник
  • NCP1250 — это высокоинтегрированный ШИМ-контроллер, способный поставка надежного и высокопроизводительного автономного источника питания в крошечный пакет TSOP-6 или PDIP-8.С диапазоном питания до 28 В, контроллер содержит схему коммутации 65 кГц или 100 кГц с флуктуацией работает в режиме управления пиковым током. Когда питание на вторичная сторона начинает уменьшаться, контроллер автоматически складывается снизить частоту переключения до минимального уровня 26 кГц. Так как мощность падает дальше, деталь входит в цикл пропуска при ограничении пиковый ток. Защита от перегрузки по мощности (OPP) — сложная задача, особенно когда Требования к режиму ожидания без нагрузки определяют технические характеристики преобразователя.То Запатентованный интегрированный OPP ON позволяет вам использовать максимум мощность, не влияющая на производительность в режиме ожидания. через два внешних резистора. Также имеется вход защиты от перенапряжения. объединены на одном контакте и защищают всю схему в случае отказ оптопары или неблагоприятная работа в разомкнутом контуре. Наконец, защита от короткого замыкания на основе таймера обеспечивает наилучшее схема защиты, позволяющая точно выбрать точку срабатывания защиты независимо от слабой связи между вспомогательным и силовым обмотки.
  • uuid:66866af2-bad8-424c-9d71-a13030ad4543uuid:42055a09-3e6e-49bb-b6c6-4a60fbf9dc48Print конечный поток эндообъект 5 0 объект > эндообъект 7 0 объект > эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 18 0 объект > эндообъект 19 0 объект > эндообъект 20 0 объект > эндообъект 21 0 объект > эндообъект 22 0 объект > эндообъект 23 0 объект > эндообъект 24 0 объект > эндообъект 25 0 объект > эндообъект 26 0 объект > эндообъект 27 0 объект > эндообъект 28 0 объект > эндообъект 29 0 объект > эндообъект 30 0 объект > эндообъект 31 0 объект > эндообъект 32 0 объект > эндообъект 33 0 объект > эндообъект 34 0 объект > эндообъект 35 0 объект > эндообъект 36 0 объект > эндообъект 37 0 объект > эндообъект 38 0 объект > поток HWk۶_Z`[email protected]@uCrQheV»K$g=$%.U%Jc5B\Eʯp%X wAs~)NUCd =jW 7pUeՕjGC*

    Даташит Поиск сайтов для полупроводника

    Что такое техническое описание?

    Спецификация представляет собой своего рода руководство по полупроводниковым, интегрированным схемам. Спецификация — это документ в печатном или электронном виде, в котором содержится подробная информация о продукте, таком как компьютер, компьютерный компонент или программа. Техническое описание включает информацию, которая может помочь в принятии решения о покупке продукта, предоставляя технические характеристики продукта.

    Содержимое файла обычно содержит детали, упаковки, коды заказа и максимальные номинальные напряжения.

    Раньше он распространялся в виде книги, называемой сборником данных, но теперь он доступен в виде файла PDF. Обычно предоставляется в виде PDF-файла. Как правило, таблицы данных часто имеют несколько дистрибутивов, поэтому полезно проверить последние таблицы данных.

    Тем не менее рекомендую свериться с техническими данными за тот период времени, когда вам известен год производства деталей, которыми вы владеете.

    Сайты ссылок

    1. Сайт с техническими данными предоставлен магазином полупроводников

    • https://www.arrow.com/
    • https://www.digikey.com/
    • https://www.mouser.com/
    • http://www.element14.com/
    • https://www.verical.com/
    • http://www.chip1stop.com/
    • https://www.avnet.com/
    • http://www.newark.com/
    • http://www.futureelectronics.com/
    • https://www.ttiinc.com/



    2.Datasheet Search Site Collection

    • http://www.datasheet39.com/
    • http://www.datasheet4u.com/
    • http://www.datasheetcatalog.com/
    • http://www.alldatasheet.com/
    • http://www.icpdf.com/
    • http://www.htmldatasheet.com/
    • http://www.datasheets360.com/
    • https://octopart.

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    *
