Радиосхемы. — Простой светодиодный пробник

Простой светодиодный пробник

категория

Радиосхемы начинающим

материалы в категории

С. СТАШКОВ, г. Пермь
Радио, 2002 год, № 8

Описываемый в этой статье пробник с помощью четырех светодиодных индикаторов показывает один из интервалов значения сопротивления контролируемой цепи. Помимо контроля проводимости линейных цепей, таким пробником можно проверять конденсаторы на обрыв или замыкание обкладок, а также исправность р-n переходов полупроводниковых приборов.

В таблице приведено соответствие интервалов контролируемого сопротивления внешней цепи и свечения индикаторов пробника (при необходимости интервалы могут быть изменены).

Если сопротивление измеряемой цепи входит в интервал измеряемого параметра, включается один из светодиодов HL1—HL4. Когда щупы пробника никуда не подсоединены или сопротивление измеряемой цепи более 10 кОм, ни один из светодиодов не светится. В этом режиме потребляемый пробником ток составляет всего 70 мкА.

Работоспособность прибора и его батареи питания проверяется замыканием его щупов.

Предлагаемый пробник разработан на основе устройства из статьи «Пиковые индикаторы мощности» («Радио», 1982, № 9, с. 61). Исходная схема была переработана так, чтобы показания индикатора соответствовали ряду интервалов сопротивления электрической цепи.

На рис. 1 приведена схема пробника.

Основой пробника является пороговое устройство на логических элементах КМОП с делителем напряжения, формирующим четыре различных уровня переключения четырех светодиодных индикаторов. При проверке измеряемая цепь оказывается подключенной параллельно резистору R9, через который протекает суммарный ток делителя напряжения. Для приведения различного тока во внешней цепи к порогам срабатывания элементов DD1 экспериментально подобраны сопротивления в делителях напряжения из резисторов R1 — R9. При уменьшении тока через внешнюю цепь (т. е. при увеличении сопротивления этой цепи) последовательно переключаются элементы DD1.

1 — DD1.4. Элементы микросхемы DD2 действуют как дешифратор, включающий один из транзисторов VT1 — VT4 и соответственно индикаторов HL1 — HL4.

Кроме проверки сопротивлений в указанных пределах, пробник позволяет проверять конденсаторы так же, как это принято делать любым авометром в режиме измерения сопротивления — поочередным изменением полярности подключения прибора к проверяемому конденсатору. При этом на светодиодах пробника по мере перезарядки конденсатора наблюдается однократный эффект «бегущих огней» в направлении от HL1 к HL4. Причем, чем больше емкость конденсатора, тем меньше скорость переключения светодиодов. Это позволяет примерно судить о величине емкости конденсаторов. Реально возможна проверка их емкости от 1 мкФ и более. Пробник также уверенно «прозванивает» р-п переходы полупроводниковых приборов: в прямом включении р-п перехода зажигается светодиод HL1.

При случайной попадании на вход переменного напряжения сети 220 В, что бывает в практике ремонтника, пробник не выходит из строя. В этом случае лишь светится индикатор HL1.

Возможно использование прибора и при «прозвонке» четырехжильного кабеля. Для этого к одному концу кабеля следует подсоединить три резистора, соединенных по схеме, показанной на рис. 2, а с другой стороны, соединив общий провод кабеля и прибора, щупом проверяют соответствие номера светящегося индикатора указанному на рис. 2 номеру провода. При обрыве или замыкании любых двух жил между собой индикация покажет соответствующее отклонение.

Корпус пробника изготовлен из листового текстолита и имеет внешние размеры 115x52x22 мм. Один щуп выполнен из направляющего штыря, взятого от прямоугольного разъема; он установлен с торца корпуса. На внутренней стороне съемной боковой стенки винтами закреплен второй щуп — зажим «крокодил» с проводом. Внутри корпуса рядом со съемной стенкой установлен микропереключатель типа МП7, размыкающий цепь питания пробника при установке боковой стенки на место. Микросхемы приклеены к внутренней поверхности корпуса пробника, а над ними методом объемного монтажа распаяны остальные детали.

Резисторы — любые малогабаритные. Транзисторы — серии КТ315 либо им подобные.

При налаживании пробника для подбора сопротивления резисторов R1 — R8 был использован блок из четырех движковых переменных резисторов СПЗ-23в с линейной характеристикой регулирования. После выполнения настроек вместо блока резисторов установлены подобранные постоянные резисторы.

В пробнике для питания используется батарея «Крона» или аналогичная ей с напряжением 7,5…9 В.

Заметки для мастера — Устройства для ремонта и поиска неисправностей





Устройства для ремонта



        НЕСЛОЖНЫЙ ПРОБНИК

     Несложный пробник, снабженный двумя светодиодами и неоновой лампой, позволяет проверить наличие фазы в сети, обнаружить короткое замыкание и наличие сопротивления в цепи (Рис.1). С его помощью можно проверять катушки магнитных пускателей и реле на обрыв, позванивать концы дросселей, двигателей, разбираться с выводами многообмоточных трансформаторов, проверять выпрямительные диоды и многое другое.

Рис.1
     Питается пробник от батареи «Крона» или любой другой аналогичного типа напряжением 9V, потребляемый ток при замкнутых щупах составляет не более 110 мА, при разомкнутых щупах энергия не потребляется, что позволяет обойтись без выключателя питания и переключателя режима работ.
Работоспособность устройства сохраняется при снижении напряжения питания до 4V, при разряженной батарее (ниже 4V) может работать как указатель сетевого напряжения.

     При прозвонке цепи сопротивлением от нуля до 150 Ом загорается красный и желтый светодиоды, при сопротивлении цепи от 150 Ом до 50 кОм горит только жёлтый светодиод. При подаче на щупы сетевого напряжения 220-380V загорается неоновая лампа, и слегка мерцают светодиоды.
Пробник выполнен на трёх транзисторах, в исходном состоянии все транзисторы закрыты, так как щупы пробника разомкнуты. При замыкании щупов напряжение положительной полярности через диод VD1 и резистор R5 поступает на затвор полевого транзистора V1, который открывается и через переход база-эмиттер транзистора V3 соединяется с минусовым проводом источника питания. Вспыхивает светодиод VD2. Транзистор V3 также открывается, загорается светодиод VD4. При подключении к щупам сопротивления в пределах 150 Ом-50 кОм светодиод VD2 гаснет, так как он зашунтирован резистором R2, сопротивление которого относительно меньше измеряемого, и напряжение на нём недостаточно для его свечения. При подаче на щупы сетевого напряжения вспыхивает неоновая лампа HL1.
На диоде VD1 собран однополупериодный выпрямитель сетевого напряжения. При достижении напряжения на стабилитроне VD3 (12V) открывается транзистор V2 и тем самым запирает полевой транзистор V1. Светодиоды слегка мерцают.
     Полевой транзистор TSF5N60M заменим на 2SK1365, 2SK1338 от импульсных зарядных устройств видеокамеры и т.п. Транзисторы V2, V3 заменимы на 13003A от энергосберегающей лампы. Стабилитрон Д814Д, КС515А или аналогичный с напряжением стабилизации 12-18V. Резисторы малогабаритные 0,125 вт. Неоновая лампа от индикатора-отвёртки. Светодиоды любые, красного и желтого свечения. Диод выпрямительный любой с током не менее 0,3А и обратным напряжением более 600V, например: 1N5399, КД281Н.

Пробник при правильном монтаже начинает работать сразу после подачи питания. При наладке диапазон 0-150 Ом можно сместить в ту или иную сторону подбором резистора R2. Верхняя граница диапазона 150 Ом-50 кОм зависит от экземпляра транзистора V3.
Пробник размещают в подходящем корпусе из изоляционного материала, например в корпусе от зарядного устройства мобильного телефона. Спереди выводят штырь-щуп, а с торца корпуса провод с хорошей изоляцией со штырём (или крокодилом).



        Простой логический пробник





Рис.2

        Устройство, схема которого показана на рис.2, относится к измерительным приборам и представляет собой логический пробник. Он предназначен для определения логического уровня напряжения в электрических цепях цифровых приборов. Собирается пробник на двух элементах микросхемы, каждый из которых работает как инвертор.

        Свечение светодиода VD1 соответствует высокому уровню, а гашение – низкому логическому уровню напряжения в проверяемой цепи.



Янцев В.

ж. «М-К», 1/90



          Прибор для проверки тиристоров и симисторов



        Проверить тиристор? Это можно сделать с помощью прибора – пробника, схема которого приведена на рис.3.



Рис.3

        Включается прибор в осветительную сеть выключателем Q1. При этом на вторичной обмотке трансформатора Т1 появляется переменное напряжение около 20В. Сразу же вспыхивает световой сигнализатор включения прибора – светодиод HL1.

        Переменное напряжение со вторичной обмотки трансформатора поступает через резистор R4 и щупы ХР2, ХР4 на выводы анода и катода проверяемого тиристора. Но тиристор должен оставаться закрытым (если он, конечно, исправен), поэтому ни один из светодиодов HL2, HL3 не должен гореть.

        Далее нажимают на кнопку выключателя SB1 и подают на управляющий электрод тиристора через щуп ХР3 однополупериодное напряжение положительной полярности. Вот теперь должен вспыхнуть светодиод HL2 («П» — прямое), свидетельствующий о включении тиристора при подачи на него прямого (плюс на аноде, минус на катоде) напряжения. Если же тиристор «срабатывает» и при обратном (минус на аноде, плюс на катоде) напряжении, загорится и светодиод HL3 («О»обратное), сигнализируя о неисправности тристора.

        Этим прибором можно проверять симистор – разновидность семейств тиристоров. При нажатии кнопки выключателя SB1 должен по – прежнему вспыхнуть светодиод HL2. Если же хотя бы один из светодиодов (HL2 или HL3) вспыхнет до нажатия кнопки, такой симистор использовать не следует.

        Прибором, кроме того, можно проверить и полупроводниковые диоды, подключая их к выводам щупы ХР2 (к аноду) и ХР4 (к аноду). При исправном диоде должен гореть светодиод HL2, при неисправном – либо                 HL2 и HL3 (диод пробит) либо ни один из них (в диоде обрыв).

        Трансформатор применяется мощностью не менее 10 Вт с переменным напряжением на вторичной обмотке 20…24В при токе нагрузки до 0,3А.

        В целях безопасности зажимы следует подключать при обесточенном приборе, когда не горит светодиод HL1.



Радиодкружок

г. Новосибирск



          Пробник исправности кабеля



        Для проверки целостности кабелей предлагается простая схема (рис.4), в которой используется известная отечественная микросхема КР1006ВИ1 (зарубежная серии 555).



Рис.4

        Таймер на этой серии работает как астабильный генератор, частота которого задается емкостью кабеля, концы которого подсоединены к ножкам 2,6 и 1. Частота генератора определяется резисторами R1,R2 и емкостью кабеля. Величину значений резисторов R1 и R2 необходимо выбирать наибольшими, соединяя их последовательно (если нет под рукой подходящих резисторов). Подбор их значений следует определять с учетом частоты мигания светодиода HL. Значение емкости кабеля будет зависеть от его длины. Если учесть, что емкость кабеля может изменяться от нескольких десятков до нескольких сотен пикофарад, то частота генератора может колебаться о нескольких сотен герц до килогерц.

        По частоте мигания светодиода HL можно определить исправность кабеля. Светодиод HL можно выбрать любой, например BL07J4G.

        Конечно, монтер по скорости (т.е. частоте) мигания светодиода определяет, на каком расстоянии поврежден кабель. Такое определение будет зависеть от квалификации монтера.

        Выход пробника лучше подсоединить на стандартный коннектор типа BNC или другой подобный.



Бобонич П.П.

г. Ужгород



          Пробник для проверки экранированного кабеля



        При помощи этого несложного пробника можно проверить одножильный экранированный кабель на предмет его повреждения, — обрыв жилы, обрыв оплетки и замыкание между жилой и оплеткой, схема на рис.5.



Рис.5

        Вся индикация на трех светодиодах. Если кабель исправен, горят все три светодиода. Если оборвана жила – горит только HL2. При оборванной оплетке горит только HL1. В случае замыкания между жилой и оплеткой горят HL1 и HL2, но светодиод HL3 не горит.

        «Подозрительный» кабель подключают к разъемам Х1 и Х2 и наблюдают за светодиодами.

        Достоинствами этого пробника по сравнению с проверкой мультиметром в том, что он одновременно проверяет три дефекта и оставляет руки свободными, чтобы можно было немного растягивать и изгибать кабель выявить «блуждающий» дефект.

        Для работы с кабелями разных типов можно установить несколько видов разъемов, включив их параллельно имеющимся.

        Светодиоды любые общего применения, но обязательно одинаковые (может играть роль разница в падении напряжения).

        Питается пробник от девятивольтовой батареи, такой как для мультиметра.



          «Прозвонка» кабеля



        Часто приходится иметь дело с кабелем, не имеющим цветной или иной маркировки жил. Их «прозвонка» и маркировка отнимает много времени.



Рис.6

        С помощью предлагаемого устройства (рис.6) данную операцию может выполнить один человек буквально в считанные секунды. Состоит оно из двух блоков: А и Б. Блок А на диодах VD1 – VD6 имеет пронумерованные зажимы: «0», «1», «2», «3». Он присоединяется к выходному концу кабеля. Блок Б состоит из переключателей SA1 – SA4, индикаторых ламп HL1 – HL4, диода VD7 и батареи GB1 на 4,5 В. Каждому переключателю соответствует свой зажим.

        Блок Б находится в руках электрика, присоединяется на выходе кабеля; с его помощью и производится «прозвонка». Зажимы блоков подсоединяют к жилам кабеля в любой последовательности. Затем любой из переключателей переводят в нижнее по схеме положение. При этом может загореться одна, две или три сигнальные лампы. Если горит одна, значит на зажиме данного переключателя «подвешена» жила с №1 блока Б, две лампы – значит, №2, три — №3. Затем в нижнее положение переводятся остальные переключатели, и по количеству горящих ламп определяют номер жилы к которой подсоединен зажим данного переключателя. При переключении одного из тумблеров сигнальные лампы гореть не будут. Это указывает, что на его зажиме находится нулевая жила блока А. Всякая иная индикация, отличная от рассмотренной, говорит о неисправности кабеля.

         В приборе применены диоды Д220 с любым буквенным индексом или любые другие, соответствующие току и напряжению используемых ламп. Диод VD7 служит для выпрямления переменного тока, если прибор питается от такого.

        Лампы тпа МН2,5\0,068; переключатели МП3-1 или подобные; батарея питания на напряжение 4,5 В.

        С помощью данного прибора можно «прозванивать» и делать маркировку двух – и трехжильных кабелей, используя для этого зажимы 0-1 и 0-1-2 блока А и любые два и три зажима блока Б.



Румянцев В.

г. Березники

Пермской обл.



          Мультиметр – искатель скрытой проводки



        Автор статьи делится с читателями интересным наблюдением. Все началось с того, что решил попробовать мультиметр DT9206 приспособить для поиска электропроводки сети переменно тока. Переключил прибор на измерение самого малого переменного напряжения (предел «2АС») и подключил к его щупам обмотку старого реле. Пользуясь реле как датчиком, стал пробовать искать проводку (по величине переменного напряжения в ней), и тут оказалось что проводку легче искать вообще без датчика. Берете в одну руку щуп «СОМ» (чтобы был контакт с рукой), а вторым щупом, не прикасаясь к его контакту, ищите как антенной. Там, где проходит электропроводка, показания мультиметра резко увеличиваются.



Семенов М.И.



          Проверка пульта дистанционного управления



        Каждый современный телевизор или DVD оснащен пультом дистанционного управления. К сожалению, отказы ПДУ – не такая уж и редкость даже для аппаратуры всемирно известных производителей видеотехники. Для проверки работоспособности любых пультов дистанционного управления можно использовать устройство, собираемое по наипростейшей схеме, где приемником инфракрасного сигнала служит полупроводниковый фотодатчик с тремя выводами (вполне подойдет от сломанного импортного видеомагнитафона.), рис.7.



Рис. 7

        Транзистор VT1 – любой p-n-p типа (например, КТ361Б). Светодиод – АЛ303 или АЛ307. А резистор R1 подбирается с таким расчетом, чтобы протекающий через светодиод ток был не более 20 мА. При напряжении электропитании от 4 до 11 В сопротивление резистора составляет примерно 910 Ом.

        Схема не требует настройки. При попадании на фотодатчик В1 сигнала от исправного ПДУ светодиод HL1 начинает «моргать» с частотой поступающих на него ИК – импульсов.



Савлюков С.



        Поиск скрытой электропроводки



        Большинство искателей проводки сообщают о факте обнаружения проводки с током миганием светодиода или подачей звукового сигнала. Этого может быть недостаточно, так как прибор может отреагировать не только на переменный ток, но и на какие-то помехи, радиочастотные, телефонные кабели. Ведь, он не дает никакой информации о том какой частоты ток в обнаруженной проводке.

Рис.8

        На рис. 8, показана простая схема которая позволяет услышать фон переменного тока и по этому фону обнаружить проводку именно с переменным током с частотой электросети. Схема весьма проста,- она

представляет собой несложный УНЧ с большим входным сопротивлением, нагруженный на головные телефоны. На входе имеется антенна, с помощью которой и обнаруживается проводка с током.

        Кроме того, эта схема поможет обнаружить и различные источники электропомех, которые будут восприниматься на слух как шумы и трески.

        Схему легко разместить в пластмассовой мыльнице. Антенна представляет собой пластину из латуни, размером примерно по размеру дна мыльницы.



          Прозвонка для транзисторов и диодов



        С помощью этого несложного устройства можно оперативно, без использования тестера, проверять транзисторы и диоды, рис.9.

Рис.9

        Прибор, так же, позволяет проверять не только исправность транзистора, но и его структуру. Проверяемый транзистор подключается к леммам «К», «Э» и «Б», соответственно, коллектором, эмиттером и базой. С деталями схемы он образуется ключевой каскад работающий по схеме с общим эмиттером, в коллекторной цепи которого включены два светодиода.

        Схема представляет собой генератор импульсов, под действием которых периодически меняется полярность подачи питания на транзисторный каскад. Если транзистор неисправен, горят оба светодиода, или ни одного. Если транзистор исправен, — только один, в зависимости от структуры транзистора (HL1- если транзистор P-N-P, или HL2- если N-P-N).

        При проверке диодов, диод подключают между клеммами «Д» (то есть, между клеммами для коллектора и эмиттера транзистора). При исправном диоде будет гореть один из светодиодов, ток который расположен возле клеммы, к которой подключили анод диода.

        Светодиод HL2 должен быть расположен возле клеммы «К», а светодиод HL1- возле клеммы «Э».

        Светодиоды – любые, например, АЛ307.

Пробник для проверки транзисторов, диодов и электролитических конденсаторов

В статье описаны две схемы пробника для проверки диодов, транзисторов и электролитических конденсаторов.

Набор для Arduino

Cтартовый набор Keyestudio Super с платой V4.0 для Arduino…

Пробник для проверки транзисторов, диодов — первый вариант

Данная схема построена на базе симметричного мультивибратора, но отрицательные связи сквозь конденсаторы С1 и С2 снимаются с эмиттеров транзисторов VT1 и VT4. В тот момент, когда VT2 заперт, положительный потенциал через открытый VT1 создает слабое сопротивление на входе и, таким образом, увеличивается нагрузочное качество пробника.

С эмиттера VT1 положительный сигнал поступает через С1 на выход мультивибратора. Через открытый транзистор VT2 и диод VD1, конденсатор С1 разряжается, в связи с чем данная цепь обладает небольшим сопротивлением.



Полярность выходного сигнала с выходов мультивибратора изменяется с частотой примерно 1кГц и амплитуда его составляет около 4 вольт.

Импульсы с одного выхода мультивибратора идут на разъем X3 пробника (эмиттер проверяемого транзистора), с другого выхода на разъем X2 пробника (база) через сопротивление R5, а также и на разъем X1 пробника (коллектор) через сопротивление R6, светодиоды HL1, HL2 и динамик. В случае исправности проверяемого транзистора загорится один из светодиодов (при n-p-n – HL1, при p-n-p – HL2)

Если же при проверки горят оба светодиода – транзистор пробит, если не горит ни один из них то, скорее всего, у проверяемого транзистора внутренний обрыв. При проверке диодов на исправность, его подсоединяют к разъемам X1 и X3. При исправном диоде будет гореть один из светодиодов, в зависимости от полярности подключения диода.

Так же пробник обладает звуковой индикацией, что очень удобно при прозвонке монтажных цепей ремонтируемого устройства.

Второй вариант пробника для проверки транзисторов

Данная схема по функционалу схожа с предыдущей, но генератор построен не на транзисторах, а на 3-х элементах И-НЕ микросхемы К555ЛА3.  Элемент DD1.4  применяется в роли выходного каскада — инвертор. От сопротивления R1 и емкости C1 зависит частота выходных импульсов. Пробник, возможно, применить и для проверки электролитических конденсаторов. Его контакты подключают к разъемам  Х1 и Х3. Поочередное мигание светодиодов свидетельствует об исправном электролитическом конденсаторе. Время завершения горения светодиодов связано с величиной емкости конденсатора.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Источник: «Юному радиолюбителю для прочтения с паяльником», Мосягин В.В.

Самоделки: Пробник-индикатор

Этот прибор очень удобен для поиска короткозамкнутых участков монтажных схем, а также для проверки целостности переходов полупроводниковых диодов и транзисторов. Особенно эффективно использование такого пробника при наладке схем, выполненных по технологии печатного монтажа. Как известно, в процессе травления печатных плат часто возникают невидимые для глаза микродефекты (замыкание соседних токонесущих дорожек или, наоборот, разрыв печатного проводника), обнаружение которых чрезвычайно затруднительно. Кроме того, в процессе распайки элементов схемы возможно затекание припоя между соседними проводниками и как следствие короткое замыкание между ними.
Предлагаемый пробник отличается от стандартных устройств для поиска коротких замыканий (омметр, индикаторная лампа накаливания и батарейка) тем, что позволяет проверять как пустые печатные платы, так и полностью смонтированные радиоэлектронные устройства. Заранее подчеркиваем: работа с прибором проводится при отключенном питании радиосхемы.
Принцип действия пробника заключается в следующем. Любая радиоэлектронная схема содержит определенное количество узлов, которые соединены между собой определенным образом посредством различных радиоэлементов: диодов, транзисторов, резисторов и т. д. При этом маломощные схемы редко содержат в своем составе постоянные резисторы с сопротивлением менее 10 Ом (в противном случае наш прибор, к сожалению, неприменим). Полупроводниковые переходы исправных транзисторов и диодов, установленных в схему, в прямом направлении имеют весьма высокое кажущееся сопротивление, если подаваемое на них испытательное напряжение не превышает 0,2—0,3 В. Да и при обратном включении сопротивление переходов будет весьма велико. Таким образом, любой исправный участок цепи, в который включены резисторы или полупроводниковые элементы, при подключении пробника с низким испытательным напряжением должен восприниматься как разрыв.
В случае, если в схеме имеются конденсаторы большой емкости, картина будет несколько иной: пробник должен показать кратковременное короткое замыкание, а затем разрыв цепи. Если этого не произошло — значит, либо произошло короткое замыкание между проводящими дорожками, либо дефект кроется в самих элементах схемы (пробой переходов транзисторов, короткое замыкание обкладок конденсаторов, дефект резисторов). Все сказанное выше остается справедливым и для схем, содержащих маломощные интегральные микросхемы.
Единственная разновидность электрических цепей, которые не удастся проверить нашим пробником, — это цепи с индуктивностями. Причина в том, что сопротивление обмоток катушек индуктивности постоянному току обычно бывает весьма низким (менее 10 Ом).
Иногда возникает задача проверить целостность токонесушей дорожки, выявить микротрещины, не воспринимаемые невооруженным глазом. В этом случае один из щупов пробника прикладывают к началу проверяемого проводника, а другим проводят по всей его длине. При этом влиянием остальной части схемы (при условии исправности ее элементов) можно пренебречь.
Для индикации в пробнике применен светоизлучающий диод. Его свечение означает короткое замыкание между щупами пробника, отсутствие свечения — разрыв цепи.

Прибор работает следующим образом. На транзисторах VT1, VT2 (см. рис. 1) собран простейший компаратор напряжения. Он включен в диагональ измерительного моста, образованного резисторами R1, R5, R6 и Rх (сопротивление проверяемого участка цепи). Диод VD1 служит для ограничения напряжения на разомкнутых концах пробника. Если измеряемое сопротивление Rх меньше 10 Ом, то транзистор компаратора VT1 откроется, VT2, наоборот, закроется и вызовет открывание транзистора VTЗ, управляющего свечением светодиода VD4. Если измеряемое сопротивление Rх больше 10 Ом, светодиод VD4 погашен (разрыв цепи).
Питается пробник от двух элементов типа «Уран», «Салют», РЦ или аккумуляторов Д-0,06. Ток потребления прибора при свечении светодиода не превышает 20 мА.
В пробнике могут быть применены резисторы типа МЛТ, транзисторы КТ315 с любым буквенным индексом, светодиод — из серии АЛ307, АЛ310. Наладка пробника сводится к подбору сопротивления резистора R7 для получения требуемой яркости свечения индикаторного светодиода.
Конструктивно пробник можно выполнить в корпусе стандартного электрического щупа-индикатора на лампе накаливания — такие приборы имеются в продаже. При этом портить покупной прибор не придется. Из корпуса щупа извлекают лампу, устанавливают на ее место индикаторный светодиод, а вместо батарей устанавливают плату с деталями и источники питания.
Схему пробника можно дополнить устройством звуковой сигнализации. Звуковой сигнал многие радиолюбители предпочитают световому, поскольку он меньше отвлекает внимание от проверяемой схемы.

Схема звукового сигнализатора приведена на рисунке 2. Она представляет собой простейший звуковой генератор, собранный на транзисторах разной структуры (p-n-p и n-p-n).
В качестве звукоизлучающего элемента использован миниатюрный головной телефон марки ТМ-2А или аналогичный ему. Телефон можно разместить в корпусе пробника или подключить через разъемный соединитель.
Высоту звука можно регулировать, подбирая емкость конденсатора С1 в пределах 0,01—0,1 мкФ, громкость звука — подбором сопротивления резистора R2 в пределах 51—200 Ом.
Звуковой сигнализатор подключается к схеме пробника так, как показано на рисунке: к минусу питания и коллектору транзистора VTЗ. При этом индикаторный светодиод можно исключить из схемы.
В устройстве можно применить резисторы типа МЛТ с любым допускаемым отклонением сопротивления от номинала, конденсатор С1 — керамический типа КМ-5, КМ-6, бумажный типа БМ-2, К40П-2, К40У-9 или пленочный на любое рабочее напряжение. В схеме сигнализатора допускается применение транзисторов серий КТ315, КТ361 с любым буквенным индексом.
Если вы хотите питать пробник от одного гальванического элемента или миниатюрного аккумулятора (например, Д-0,06, или Д-0,1) с напряжением 1,3—1,5 В, для этого достаточно собрать простейший преобразователь напряжения на двух транзисторах по схеме на рисунке 3.

Как видно из схемы, основой преобразователя является транзисторный мультивибратор с индуктивной нагрузкой в коллекторной цепи одного из транзисторов. В отличие от распространенных трансформаторных преобразователей напряжения в предлагаемой схеме использован дроссельный индуктивный элемент, что значительно упрощает работу, поскольку он имеет всего одну обмотку. Упрощается подключение индуктивного элемента к схеме, поскольку отпадает необходимость в фазировании обмоток.
Режим работы преобразователя сильно зависит от частоты генерации, которая, в свою очередь определяется элементами С1, RЗ, R2, L1 и сопротивлением подключенной нагрузки. С уменьшением емкости С1 и сопротивления RЗ частота генерации возрастает, одновременно увеличивается и напряжение на нагрузке. Происходит это следующим образом. Высоковольтный импульс, возникающий каждый раз на обмотке дросселя L1 в момент закрывания транзистора VT2, проходит через выпрямительный диод VD1 и заряжает конденсатор С2. Количество циклов заряда в единицу времени определяется частотой генерации: чем выше частота, тем больший заряд перейдет на конденсатор, тем выше окажется напряжение на нагрузке. Настраивая преобразователь, рекомендуется подобрать оптимальное сопротивление резистора RЗ, при котором достигается желаемая яркость свечения светодиода пробника. Для этого резистор RЗ выпаивают из схемы и ставят на его место переменный резистор с максимальным сопротивлением 470— 1000 Ом. Вращая движок переменного резистора при подключенном пробнике, добиваются желаемой яркости свечения индикаторного светодиода, после чего переменный резистор выпаивают, измеряют его сопротивление и устанавливают соответствующий постоянный резистор.
При подключении пробника следует обращать особое внимание на полярность подключения — она указана на рисунке.
В схеме преобразователя напряжения использованы следующие элементы. Все постоянные резисторы типа МЛТ, конденсаторы С1, С2 типа КЛС, КЛГ, КМ-5, КМ-6, с любым рабочим напряжением и группой ТКЕ. Дроссель L1 выполнен на ферритовом кольце марки З000НН (подойдут также 2000НН, 1500НН, 1000НН, 600НН) с внешним диаметром порядка 8—12 мм, внутренним диаметром 5—6 мм и толщиной 4—6 мм. На кольцо наматывают провод ПЭВ диаметрои 0,17—0,23 мм до заполнения (ориентировочно 200—300 витков).
Вместо диода типа Д9Б можно применить любой точечный германиевый диод из серий Д2, Д9. Транзисторы типа КТ315 с любым буквенным индексом. Можно также использовать германиевые транзисторы серий МП21, МП41, МП42, ГТ108, но при этом необходимо изменить полярность подключения элемента питания GB и диода VD1 на противоположную. Соответственно изменится и полярность подключения преобразователя к пробнику. В качестве выключателя S можно применить микропереключатели типа МП-7 или МП-9, а также унифицированные переключатели типа П2К.

Автор: А. Белоусов, инженер
По материалам журнала Юный техник

Пробник монтера — Схемы разные — Элекросхемы


Пробник монтера.     Данным прибором возможна прозвонка электрической цепи, а также отдельные её элементы – диоды, резисторы, конденсаторы, транзисторы; присутствует ли в цепи переменное или постоянное напряжения от 1 до 400 В; распознать фазный и «нулевой» провод сети; провести фазировку в цепях переменного, постоянного токов; сделать заключение о сопротивлении изоляции электрооборудования.
   Устройство представлено в виде усилителя постоянного тока, собранного на транзисторах VT1,VT2, принципиальная схема которого расположена на рис.1. Резисторы R1, R3 служат для ограничения токов транзисторов в базах. Конденсатор С1 образует цепь отрицательной обратной связи на переменном токе, служащей для исключения ложной индикации от наружных наводок. Резистор R4  устанавливает нужный предел измерений сопротивления, R2 работает ограничителем тока для работы пробника в цепях постоянного и переменного токов. Диод VD1 служит как выпрямитель переменного тока.
    В нормальном состоянии триоды закрыты, и светодиод HL1не горит, но как только щупы прибора соединяют вместе или подсоединяют их к электрической цепи, сопротивление которой не более 0,5 мОм, то светодиод загорается. Чем меньше сопротивление, тем больше яркость свечения.
   Если подключить пробник к цепи переменного тока, то транзисторы открываются в период положительных полуволн, и светодиод горит. При  подключении постоянного напряжения светодиод загорится, если на щупе Х2 подсоединить «плюс» источника тока.
    В приборе используются кремниевые транзисторы серий КТ312, КТ315 с любой буквой, лишь бы значение h31э было от 20 до 50. Возможно также использование транзисторов p-n-p проводимости. Но при этом надо поменять полярность подключения диодов и батареи питания. Диод VD1лучше всего кремниевый  КД503А или аналогичный. Светодиод АЛ102 или АЛ307 (напряжение зажигания 2-2,6 В). Резисторы типа МЛТ-0,125 (-0,25, -0,5). Конденсатор в схеме применен К10-7В или К73 либо  другой малого размера. Питание прибора осуществляется от двух пальчиковых батареек. Можно применять и другие источники питания, но от них будет зависеть размеры пробника.
    Настройку прибора производят на временной монтажной плате, убрав из схемы резистор R4. Далее к щупам подключается резистор, значение которого около 500 кОм, чтобы установить верхний предел измерения сопротивлений. Светодиод должен зажечься. Если этого не будет, то транзисторы меняют на другие, с большим коэффициентом усиления.
    Итак, светодиод загорелся. Теперь  подбираем резистор R4, чтобы светодиод выдавал минимальное свечение. Если нужно, в прибор вводят и другие пределы измерения сопротивлений, меняя их  переключателем.
Настроив пробник, элементы устанавливаются на печатную плату размером 40х15 мм, выполненную из фольгированного стеклотекстолита  1,5 мм в толщине, и помещают в любой подходящий корпус (см. рис. 3). Щуп Х2 крепят на корпусе, а Х1 соединяют с многожильным  проводом сечением 0,8 мм². Щуп Х1 изготавливают из цангового карандаша или применяют готовый от авометра.
   Теперь разберемся, как работать с прибором. Сравнивая сопротивления p-n-переходов проверяют исправность транзисторов и диодов. Светодиод не горит — обрыв перехода, Горит постоянно  —  переход пробит.Если к щупам пробника подсоединить исправный конденсатор, то светодиод сначала вспыхнет, а потом гаснет. Если  же конденсатор пробит или у него имеется большая утечка, то светодиод будет гореть постоянно. Данным прибором можно проверить конденсаторы с номиналами от 4700 пФ и выше. Чем выше емкость конденсатора, тем дольше будет вспышка светодиода.
При проверке электрической цепи, нужно помнить, что светодиод будет гореть, если сопротивление цепи будет меньше 0,5 мОм. Если это значение выше, светодиод не зажжется.
    Переменное напряжение определяется индикацией светодиода. Если определяют постоянное напряжение, то светодиод будет гореть только в случае, когда на щупе Х2 будет находиться «плюс» источника тока.
    Фазный провод определяют так: щуп Х1 зажимают в руке , а щупом Х2 прикасаются к проводу, и если светодиод засветится, то это фазный провод . В отличие от неоновых индикаторов здесь не происходит ложного срабатывания от внешних наводок.
Фазировка также выполняется просто. Если при подключении  пробника к проводам с током светодиод загорается, то щупы «сидят» на разных фазах, а при отсутствии свечения – на одной и той же.
Проверка сопротивления изоляции выполняется так: один щуп подсоединяют к проводу, а другой к корпусу прибора. При свечении светодиода сопротивление оказывается ниже нормы. Отсутствие индикации светодиода означает,что прибор исправен.Данным пробником также можно обнаружить неисправности и в электроизмерительных приборах, потому как, совмещая функции трех разных приборов, он выполняет функции простейшего тестера.

                                                       По материалам журнала «Моделист-конструктор»


Данная схема пробника поможет в быстрой проверке уже имеющихся в наличии оптопар и таймеров, а также при ремонте радиоаппаратуры.

Пришла очередная посылка из Китая с оптопарами РС817 и таймерами NE555.

Захотелось проверить присланное, чтобы быть уверенным в их годности.

Данная схема пробника поможет в быстрой проверке уже имеющихся в наличии оптопар и таймеров, а также при ремонте радиоаппаратуры.

Для изготовления пробника нам понадобится:

  • Паяльник с припоем
  • Пинцет и кусачки
  • Монтажная платка 2х8 см
  • Панельки DIP8 – 2шт
  • Резисторы 100 ом, 300 ом, 1 кОм, 4,7 кОм, 100 кОм – по 1 шт
  • Конденсаторы 0,015 мкф; 10,0 мкф х 16в – по 1 шт
  • Светодиоды любые – 2 шт
  • Кнопка тактовая – 1 шт
  • Провод монтажный

Поискал в интернете готовую схему, но в итоге решил собрать свою. По задумке, пробник должен проверять оптопары и таймеры как совместно, так и раздельно. Смотрите схему:



В итоге получилась небольшая схема, в которой таймер вырабатывает меандр примерно частотой 1 Гц, о чем говорит мигание светодиода VD2. Сигнал с выхода таймера также подается на оптопару и если она исправна, начинает мигать светодиод VD1 в противофазе от VD2.

Когда таймер в панель не установлен, имитировать его работу можно с помощью кнопки S1.

Пробник работоспособен при напряжениях питания от 3 в (и даже чуть ниже) до 15 в.

Внешний вид платы:

Автор: Мануйлов В.П.



ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:
  • Индикатор уровня заряда батареи на ARDUINO
  • Ранее мы рассматривали различные схемы на основе набора ARDUINO. В этой статье, сегодня  мы будем конструировать индикатор уровня заряда батареи. В ней ряд из 6-ти разноцветных светодиодов показывают уровень заряда батареи. Эта схема может пригодится для контроля вашего 12 В аккумулятора. Есть много схем на этом сайте более простых, но у нас цель собрать схему на основе ARDUINO, рассмотреть её работу.

    Подробнее…

  • Как сделать простой светодиодный куб?
  • Светодиодный куб — популярная в последнее время из-за своей красоты электронная игрушка. Множество завораживающих световых эффектов можно увидеть на кубе начиная с 3 x 3 x 3 и более.

    Многие просили меня сделать простой светодиодный куб. Можно сделать куб на Arduino, размером 3 х 3 х 3, 4 х 4 х 4, 5 х 5 х 5 и т. д., микроконтроллер может давать сложные световые эффекты, но мы сегодня будем делать куб на двух простых интегральных микросхемах, не нуждающихся в программировании.

    Подробнее…

  • Поделка своими руками — шкатулка «Черепашка»
  • Для работы вам пот­ребуются цветные бумаж­ные салфетки, 8 спичечных коробков, узкая ленточка, ножницы, клей, фломас­тер.   Подробнее…

Популярность: 1 658 просм.

Пробники для «прозвонки» монтажа — 26 Марта 2012 — Блог

Пробники для «прозвонки» монтажа.

ИСТОЧНИК:   Журнал Радио №2 1998 г.



АВТОР(статьи):  Б. С. Иванов



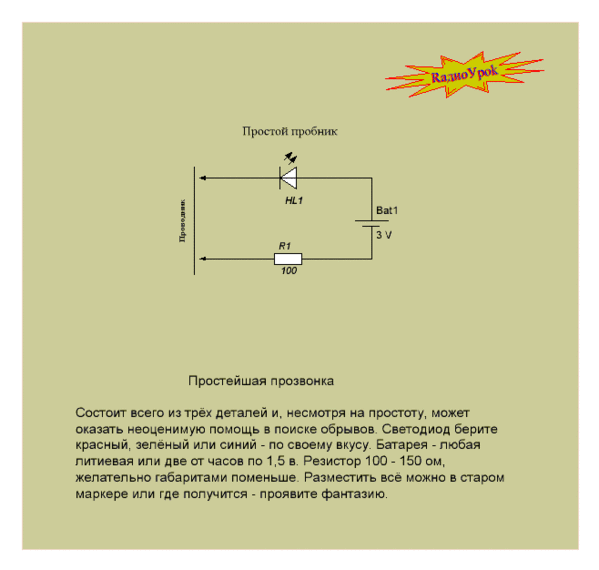

   Прежде чем приступить к налаживанию собранной конструкции, нужно «прозвонить» ее монтаж, т. е. проверить правильность всех соединений в соответствии с принципиальной схемой. Для этих целей радиолюбители часто пользуются омметром или авометром. работающим в режиме измерения сопротивлений.



  Нередко такой прибор может заменить компактный пробник, задача которого -сигнализировать о целости той или иной цепи. Особенно удобны пробники при «прозвонке» многопроводных жгутов и кабелей. Одна из возможных схем пробника приведена на рис. 1. В нем три маломощных транзистора, два резистора, светодиод и источник питания.



  В исходном состоянии все транзисторы закрыты, поскольку на их базах относительно эмиттеров нет напряжения смещения. Если же соединить между собой выводы «К электроду» и «К зажиму», в цепи базы транзистора VT1 потечет ток Его значение зависит от сопротивления резистора R1. Транзистор откроется и на его коллекторной нагрузке — резисторе R2 -появится падение напряжения. В результате откроются транзисторы VT2 и VT3 и через светодиод HL1 потечет ток. Светодиод вспыхнет, что и послужит сигналом исправности проверяемой цепи.

  Нередко такой прибор может заменить компактный пробник, задача которого -сигнализировать о целости той или иной цепи. Особенно удобны пробники при «прозвонке» многопроводных жгутов и кабелей. Одна из возможных схем пробника приведена на рис. 1.





  В нем три маломощных транзистора, два резистора, светодиод и источник питания.

В исходном состоянии все транзисторы закрыты, поскольку на их базах относительно эмиттеров нет напряжения смещения. Если же соединить между собой выводы «К электроду» и «К зажиму», в цепи базы транзистора VT1 потечет ток Его значение зависит от сопротивления резистора R1. Транзистор откроется и на его коллекторной нагрузке — резисторе R2 -появится падение напряжения. В результате откроются транзисторы VT2 и VT3 и через светодиод HL1 потечет ток. Светодиод вспыхнет, что и послужит сигналом исправности проверяемой цепи.

  Зажим пробника подсоединяют, например, к одному из концов прооодника. ко торый нужно отыскать в жгуте или «прозвонить» в монтаже. Касаясь пальцами поочередно концов проводников с другой стороны жгута, нужный проводник находят по появлению свечения светодиода. В данном случае между щупом и зажимом оказывается включенным не только сопротивление проводника, но и сопротивление кисти руки. Проходящего через эту цепь тока достаточно, чтобы пробник «сработал» и светодиод вспыхнул.







  Транзистор VT1 используется любой из серии КТ315 со статическим коэффициентом (для краткости — просто коэффициентом) передачи тока не менее 50; VT2 и VT3 — также любые маломощные низкочастотные, соответствующей структуры и с коэффициентом передачи тока не менее 60 (VT2) и 20 (VT3).

  Светодиод АЛ102А экономичен (потребляет ток около 5 мА). обладает небольшой яркостью свечения. Если она бует недостаточна для чаших целей, установите светодиод АЛ 1025. Источник пи тания — два аккумулятора Д-0.06 или Д-0.07. соединенных последовательно. Выключателя питания в пробнике нет. поскольку в исходном состоянии (при разомкнутой базовой цепи первого транзистора) транзисторы закрыты и ток потребления ничтожен — он соизмерим с током саморазряда источника питания.



 Пробник можно собрать на транзисторах одинаковой структуры, например, по приведенной на рис. 3 схеме. Правда, он содержит несколько больше деталей, чем предыдущая конструкция, но зато его входная цепь оказывается защищенной от внешних электромагнитных полей, приводящих иногда к ложному вспыхиванию светодиода.







 В этом пробнике работают кремниевые транзисторы серии КТ315 с коэффициентом передачи тока не менее 25 Конденсатор С1 исключает ложную индикацию от воздействия внешних наводок.

  Как и в предыдущем случае, в исходном режиме устройство практически не потребляет энергии, так как сопротивление подключенной параллельно источнику питания цепи HL1R4VT3 в закрытом состоянии транзистора составляет 0,5… 1 МОм. Потребляемый ток в режиме индикации не превышает 6 мА Яркость светодиода можно изменить подбором резистора R3.



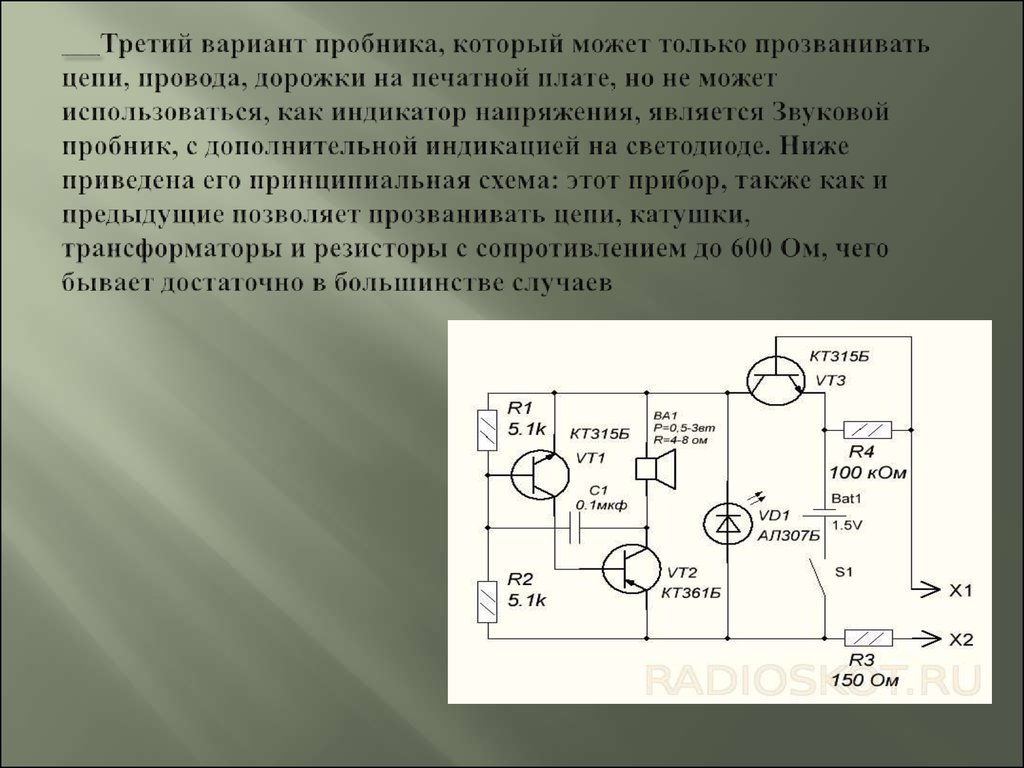

Не меньший интерес могут вызвать пробники со звуковой индикацией. Схема одного из них, прикрепляемого к руке с помощью браслета, приведена на рис. 4.



Он состоит из чувствительного электронного ключа на транзисторах VT1. VT4 и генератора звуковой частоты (34), собранного на транзисторах VT2, VT3 v в миниатюрном телефоне BF1. Частота колебаний генератора равна частоте механического резонанса телефона Конденсатор С1 снижает влияние наводок переменного тока на работу индикатора Резистор R2 ограничивает ток коллектора транзистора VT1. а значит, и ток эмиттерного перехода транзистора VT4. Резистором R4 устанавливают наибольшую гром кость звучания телефона, резистор R5 влияет на устойчивость работы генератора при изменении питающего напряжения.

  Звуковым излучателем BF1 может быть любой миниатюрный телефон (например ТМ-2) сопротивлением от 16 до 150 Ом, Источник питания — аккумулятор Д-0,06 или элемент РЦ53. Транзисторы -любые другие кремниевые, структуры р-n-p (VT1) и n-p-n (VT2-VT4). с возможно большим коэффициентом передачи тока и обратным током коллектора не более 1 мкА.



Детали пробника монтируют на изоляционной планке или плате из одностороннего фольгированного стеклотекстолита. Планку (или плату) помещают, например, в металлический корпус в виде наручных часов, с которым соединен металлический браслет. Напротив излучателя в крышке корпуса вырезают отверстие, на боковой стенке укрепляют миниатюрное гнездо разъема Х2. в которое вставляют удлинительный проводник с щупом Х1 (им может быть зажим «крокодил») на конце.



Несколько иная схема пробника приведена на рис. 5. В нем используются как кремниевые, так и германиевые транзисторы.



Конденсатор С2 шунтирует по переменному току электронный ключ, а конденсатор С3 — источник питания.



Транзистор VT1 желательно подобрать с коэффициентом передачи тока не менее 120, VT2 — не менее 50. VT3 и VT4 — не менее 20 (и обратным током коллектора но более 10 мкА). Звуковой излучатель BF1 — капсюль ДЭМ-4 (или аналогичный) сопротивлением 60…130 Ом



Пробники со звуковой индикацией потребляют несколько больший ток по сравнению с предыдущими, поэтому при больших перерывах в работе желательно отключать источник питания.













Объяснение серии

и параллельных цепей

Надеемся, что те, кто ищет практическую информацию об электрических схемах и подключении светодиодных компонентов, первыми нашли это руководство. Однако, вероятно, вы уже читали страницу Википедии о последовательных и параллельных схемах здесь, возможно, несколько других результатов поиска Google по этому вопросу, и все еще неясны или хотите получить более конкретную информацию, касающуюся светодиодов. В течение многих лет предоставления светодиодного образования, обучения и объяснения концепции электронных схем клиентам мы собрали и подготовили всю важную информацию, необходимую, чтобы помочь вам понять концепцию электрических схем и их связь со светодиодами.

Прежде всего, не позволяйте электрическим цепям и проводке светодиодных компонентов звучать пугающе или запутанно — правильное подключение светодиодов может быть простым и понятным, если вы будете следовать этому сообщению. Давайте начнем с самого простого вопроса…

Какой тип схемы следует использовать?
Одно лучше другого… Последовательно, параллельно или последовательно/параллельно?

Требования к осветительным приборам часто диктуют, какой тип схемы можно использовать, но, если есть выбор, наиболее эффективным способом работы светодиодов высокой мощности является использование последовательной схемы с драйвером светодиода постоянного тока.Запуск последовательной цепи помогает обеспечить одинаковое количество тока для каждого светодиода. Это означает, что каждый светодиод в цепи будет иметь одинаковую яркость и не позволит одному светодиоду потреблять больше тока, чем другому. Когда каждый светодиод получает одинаковый ток, это помогает устранить такие проблемы, как тепловой разгон.

Не волнуйтесь, параллельная схема по-прежнему является приемлемым вариантом и часто используется; позже мы опишем этот тип схемы.

Прежде всего, давайте рассмотрим схему серии :

.

Часто называемый «гирляндным» или «контурным» током в последовательной цепи протекает по одному пути от начала до конца, при этом анод (положительный) второго светодиода подключен к катоду (отрицательному) первого.На изображении справа показан пример: чтобы подключить последовательную цепь, подобную показанной, положительный выход драйвера подключается к положительному выводу первого светодиода, а от этого светодиода выполняется соединение от отрицательного к положительному второму. Светодиод и так далее, до последнего светодиода в цепи. Наконец, последнее соединение светодиода идет от отрицательного контакта светодиода к отрицательному выходу драйвера постоянного тока, создавая непрерывную петлю или гирляндную цепь.

Вот несколько пунктов для справки о последовательной цепи:

  1. Через каждый светодиод протекает одинаковый ток
  2. Общее напряжение цепи равно сумме напряжений на каждом светодиоде
  3. Если один светодиод выйдет из строя, вся схема не будет работать
  4. Цепи серии
  5. проще подключать и устранять неполадки
  6. Изменение напряжения на каждом светодиоде допустимо

Питание последовательной цепи:

Концепция контура уже не проблема, и вы определенно можете понять, как его подключить, но как насчет питания последовательной цепи.

Во втором пункте выше указано: «Общее напряжение цепи равно сумме напряжений на каждом светодиоде». Это означает, что вы должны обеспечить, как минимум, сумму прямых напряжений каждого светодиода. Давайте посмотрим на это, снова используя приведенную выше схему в качестве примера, и предположим, что светодиод представляет собой Cree XP-L с током 1050 мА и прямым напряжением 2,95 В. Сумма трех из этих прямых напряжений светодиода равна 8,85 В постоянного тока . Таким образом, теоретически минимальное входное напряжение, необходимое для работы этой схемы, составляет 8,85 В.

В начале мы упомянули об использовании драйвера светодиодов постоянного тока, потому что эти модули питания могут изменять свое выходное напряжение в соответствии с последовательной схемой. Поскольку светодиоды нагреваются, их прямое напряжение изменяется, поэтому важно использовать драйвер, который может изменять свое выходное напряжение, но поддерживать одинаковый выходной ток. Для более глубокого понимания драйверов светодиодов загляните сюда. Но в целом важно убедиться, что входное напряжение драйвера может обеспечить выходное напряжение, равное или превышающее 8.85В мы вычислили выше. Некоторым драйверам требуется вводить немного больше, чтобы учесть питание внутренней схемы драйвера (Драйвер BuckBlock требует дополнительных 2 В), в то время как другие имеют функции повышения (FlexBlock), которые позволяют вам вводить меньше.

Надеюсь, вы сможете найти драйвер, который сможет реализовать вашу светодиодную схему с включенными последовательно диодами, однако есть обстоятельства, которые могут сделать это невозможным. Иногда входного напряжения может быть недостаточно для питания нескольких последовательно соединенных светодиодов, или может быть слишком много светодиодов для последовательного включения, или вы просто хотите ограничить стоимость драйверов светодиодов.Какой бы ни была причина, вот как понять и настроить параллельную схему светодиодов.

Параллельная цепь:

Если последовательная цепь получает одинаковый ток для каждого светодиода, параллельная цепь получает одинаковое напряжение для каждого светодиода, а общий ток для каждого светодиода равен общему выходному току драйвера, деленному на количество параллельных светодиодов.

Опять же, не волнуйтесь, здесь мы увидим, как подключить параллельную схему светодиодов, и это должно помочь связать идеи воедино.

В параллельной цепи все положительные соединения соединяются вместе и возвращаются к положительному выходу драйвера светодиода, а все отрицательные соединения соединяются вместе и возвращаются к отрицательному выходу драйвера.Давайте посмотрим на это на изображении справа.

Используя пример, показанный с выходным драйвером 1000 мА, каждый светодиод получит 333 мА; общий выход драйвера (1000 мА), разделенный на количество параллельных цепочек (3).

Вот несколько пунктов для справки о параллельной схеме:

  1. Напряжение на каждом светодиоде одинаковое
  2. Общий ток равен сумме токов через каждый светодиод
  3. Общий выходной ток распределяется по каждой параллельной цепи
  4. В каждой параллельной цепи требуются точные значения напряжения, чтобы избежать перегрузки по току

Теперь давайте повеселимся, объединим их вместе и наметим последовательную/параллельную цепь :

Как следует из названия, последовательно-параллельная цепь объединяет элементы каждой цепи. Начнем с последовательной части схемы. Допустим, мы хотим запустить в общей сложности 9 светодиодов Cree XP-L по 700 мА каждый с напряжением 12 В постоянного тока ; прямое напряжение каждого светодиода при 700 мА составляет 2,98 В постоянного тока . Правило номер 2 из пунктов списка последовательной схемы доказывает, что 12 В постоянного тока недостаточно для работы всех 9 светодиодов последовательно (9 x 2,98 = 26,82 В постоянного тока ). Тем не менее, 12 В постоянного тока достаточно для запуска трех последовательно (3 x 2,98 = 8,94 В постоянного тока ). И из правила параллельной схемы номер 3 мы знаем, что общий выходной ток делится на количество параллельных цепочек.Итак, если бы мы использовали BuckBlock на 2100 мА и имели три параллельные цепочки из 3 светодиодов последовательно, то 2100 мА разделились бы на три, и каждая серия получила бы 700 мА. Пример изображения показывает эту настройку.

Если вы пытаетесь собрать светодиодную матрицу, этот инструмент планирования светодиодных цепей поможет вам решить, какую схему использовать. На самом деле это дает вам несколько различных вариантов различных последовательных и последовательно-параллельных цепей, которые будут работать. Все, что вам нужно знать, это ваше входное напряжение, прямое напряжение светодиода и количество светодиодов, которые вы хотите использовать.

Падение нескольких светодиодных цепочек:

При работе с параллельными и последовательными/параллельными цепями следует помнить, что если перегорает цепочка или светодиод, то светодиод/цепочка будет отключена от цепи, поэтому дополнительная токовая нагрузка, которая шла на этот светодиод, уменьшится. раздать остальным. Это не является серьезной проблемой для массивов большего размера, поскольку ток будет рассеиваться в меньших количествах, но как насчет схемы, состоящей всего из 2 светодиодов/цепочек? Тогда ток будет удвоен для оставшегося светодиода/цепочки, что может быть более высокой нагрузкой, чем может выдержать светодиод, что приведет к перегоранию и разрушению вашего светодиода! Убедитесь, что вы всегда помните об этом, и старайтесь иметь настройку, которая не испортит все ваши светодиоды, если один из них перегорит.

Еще одна потенциальная проблема заключается в том, что даже если светодиоды изготовлены из одной производственной партии (одного и того же биннинга), прямое напряжение может иметь допуск 20%. Различное напряжение в отдельных цепочках приводит к тому, что ток не делится поровну. Когда одна цепочка потребляет больше тока, чем другая, перегруженные светодиоды будут нагреваться, а их прямое напряжение изменится больше, что приведет к более неравному распределению тока; это называется тепловым разгоном. Мы видели, как многие схемы, настроенные таким образом, работают хорошо, но требуется осторожность.Для получения дополнительной информации об этой концепции и способах ее избежать (текущее зеркало) есть отличная статья здесь, на сайте LEDmagazine.com.

Устранение неисправностей светодиодов

— проблемы с проводкой и проводкой

ДО

НЕОБХОДИМО использовать многожильный провод

Многожильный провод обеспечивает более тесный контакт, что снижает падение напряжения и потери мощности. Плохие соединения могут лишить систему значительной части производимой энергии. Многожильный провод будет сжиматься и сплющиваться, что увеличивает площадь контакта.Это снижает падение напряжения и минимизирует нагрев в месте соединения.

НЕОБХОДИМО использовать чистые прямые провода

Наличие чистых и прямых проводов важно для любой светодиодной установки. Если ваши провода чистые и прямые, вы получите наилучшее соединение и уменьшите падение напряжения. Если вы хотите, вы можете припаять концы проводов, чтобы держать их вместе и знать, что вы получаете достаточный контакт в ваших соединениях.

DO Термоусадка или использование соединителей

При соединении двух проводов всегда лучше использовать соответствующие соединители проводов или спаять провода вместе и применить термоусадку для защиты.Существует множество соединителей для разных типов проводов, поэтому очень важно, чтобы соединители были изготовлены для используемого провода и надежно закреплены.

НЕОБХОДИМО использовать разделители проводов

Распространенная ошибка, которую люди совершают при подключении светодиодных осветительных приборов, заключается в попытке упростить установку, втыкая 10 проводов в гайку для проводов или разъем типа «феникс». Вместо этого лучше использовать несколько разветвителей проводов, клеммных колодок или спаять провода вместе, чтобы разделить провода, а не пытаться перегрузить разъем провода, что может привести к серьезной пожарной опасности.

НЕОБХОДИМО использовать параллельные соединения

При установке больших светодиодных установок или установок с большим количеством проводов, идущих в несколько мест, необходимо подключить светильники параллельно контроллеру или источнику питания, чтобы уменьшить падение напряжения. Подумайте о параллельном соединении, когда ваши светодиодные фонари независимо возвращаются к источнику питания, или протяните домашний провод к источнику питания и вставьте его в этот провод в разных местах проводки. Проверьте мультиметром, чтобы проверить падение напряжения.

НЕ ДЕЛАЙТЕ

НЕ ИСПОЛЬЗУЙТЕ сплошную проволоку

При использовании одножильного провода в системе низкого напряжения вы в лучшем случае заметите, что у вас будет три небольших контактных площадки между одножильным проводом и соединением устройства при использовании типичной винтовой клеммы. Это также относится к силовым распределительным блокам или проволочным гайкам, где у вас есть только две контактные площадки, которые могут вызвать нагревание.

НЕ перетирайте провода

Когда ваши провода изношены и расходятся во всех направлениях, вы рискуете получить множество проблем с проводкой.Во-первых, вы заметите падение напряжения, если только несколько пар многожильного провода имеют электрический контакт, во-вторых, вы подвергаете свою установку риску короткого замыкания и потенциальной опасности возгорания.

НЕ ОСТАВЛЯЙТЕ оголенными места соединения проводов

При подключении вашего проекта светодиодного освещения очень важно не оставлять открытыми соединения проводов. Если оставить места соединения оголенных проводов открытыми, это может привести к короткому замыканию и возгоранию.Всегда используйте надлежащие соединители проводов и никогда не оставляйте оголенные соединения проводов открытыми.

НЕ перегружайте разъемы проводов

Перегрузка разъемов проводов — самая распространенная ошибка при установке светодиодных осветительных приборов. Если в разъеме, предназначенном для одного провода, слишком много проводов, это может привести к серьезным проблемам с пожарной опасностью, если произойдет короткое замыкание или в проводах возникнет дуга. Это также может вызвать проблемы с падением напряжения, если некоторые провода имеют более безопасное соединение, чем другие.

НЕ ИСПОЛЬЗУЙТЕ последовательные соединения

В первый раз последовательные соединения светодиодных установщиков кажутся здравым смыслом при подключении светодиодных фонарей. Чего люди не понимают, так это того, что каждый маленький светодиод и его компоненты забирают немного напряжения у следующего в ряду. Таким образом, чем дольше вы включаете светодиодные фонари в серии, тем больше будет падение напряжения и тем менее равномерным будет ваше освещение. Если вы устанавливаете светильники на высоте более 20 футов или в нескольких местах, всегда используйте параллельные соединения.

Двухсторонние светодиодные трубки с прямым проводом 2 лампы Электрические 101

Для светодиодов с прямым проводом с двойным выводом линия подключается к патронам на одном конце светильника, а нейтраль — на другом конце. С этими светодиодными трубками можно использовать шунтированные или нешунтированные патроны . При использовании патронов с шунтированием, отличных от , провода обычно нужно подключать только к одной стороне патрона с большинством светодиодных трубок (см. инструкции по подключению).

Внимание! Прямая проводка приведет к тому, что патроны будут запитаны линейным напряжением при включении выключателя света. Всегда отключайте питание светильника при установке или замене ламп в светильниках с прямым подключением.

Этикетка модификации приспособления должна поставляться вместе с трубкой. Поместите его на крышку балласта в соответствии с инструкциями.

Балласт мгновенного запуска 2 лампы

Заводская проводка

Прямой светодиодный провод с двумя концами

Схема подключения 2 лампы Устройство мгновенного включения

Отрежьте провода от балласта.Снимите балласт с приспособления (или оставьте его на месте). Используя оранжевые разъемы для проводов, обрежьте провода примерно до 1/2 дюйма. Можно использовать соединители проводов аналогичного размера.

Отдельные провода патрона (синие) подключены к линии.

Общие провода (красные) подключаются к нейтрали.

Эти соединения можно поменять местами. От индивидуального к нейтральному и от общего к линии.

Балласты быстрого запуска 2 лампы

Заводская проводка

Прямой двухсторонний светодиодный провод

Схема подключения 2 лампы Устройство быстрого запуска

Отрежьте провода от балласта.Снимите балласт с приспособления (или оставьте его на месте). Использование разъема желтовато-коричневого провода для линии и разъема оранжевого провода для нейтрали. Обрежьте провода примерно до 1/2 дюйма для нейтрали и от 5/8 до 3/4 дюйма для линии. Можно использовать соединители проводов аналогичного размера.

Отдельные провода патрона (синий и красный) подключаются к линии.

Общие провода (желтые) подключаются к нейтрали.

Эти соединения можно поменять местами. От индивидуального к нейтральному и от общего к линии.

Светодиодные трубки

Direct- Wire Dual- Ended LED Tube Lights 4 Lamp Instant Start

Direct- Wire Dual- Ended LED Tube Lights 4 Lamps Rapid Start

Direct Wire Single- LED Tube Lights

Светодиодные_схемы

Безопасный сайт

Магазин с

Уверенность

Лучше всего смотреть по номеру:

Internet Explorer

или

Мозилла Фаерфокс

Светодиодные схемы

Наша цель — предоставить обзор основных Типы цепей, используемых для питания светодиодов.Принципиальные схемы или схемы, которые ниже нарисованы с использованием стандартных электронных символов для каждого компонента. Определения символов следующие:

Символ светодиода является стандартным символом для диода с добавление двух маленьких стрелок, обозначающих излучение (света). Отсюда и название свет излучающий диод (LED). «А» указывает на анод или плюс (+) соединение, а «С» — катод, или минус (-) соединение. У нас есть уже говорил, но стоит повторить: светодиоды строго устройств постоянного тока и не будет работать с использованием переменного тока (переменного тока). ток).При питании светодиода, если источник напряжения точно не соответствует напряжения устройства светодиода, последовательно со светодиодом должен быть включен «ограничительный» резистор. Без этого ограничительного резистора светодиод бы моментально выгорают.

В приведенных ниже схемах мы используем символ батареи для обозначения питания. источник. Питание может быть легко обеспечено блоком питания или колесом. подхваты с трассы на макете. Каким бы ни был источник, главное — это должны быть постоянными и хорошо отрегулированными, чтобы предотвратить колебания перенапряжения, вызывающие повреждение светодиоды.Если источник напряжения должен питаться от контактных датчиков, мост следует использовать выпрямитель, чтобы светодиоды получали только постоянный ток и не менялись. полярность.

Символы переключателей довольно просты. Однополюсный, однопозиционный (SPST) переключатель — это просто функция включения-выключения, в то время как SPDT (двойной) переключатель позволяет маршрутизировать между двумя разными цепями. Он может использоваться как однопозиционный переключатель, если одна сторона ни к чему не подключена. То кнопка представляет собой контактный выключатель мгновенного действия.

Символ конденсатора, который мы здесь используем, относится к электролитическому или конденсатор поляризованного типа. То есть он должен использоваться в цепи постоянного тока и подключен правильно (плюсовое подключение к плюсовому напряжению), иначе будет поврежден. Для наших целей он используется для мгновенного хранения, чтобы помочь «сгладить» колебания напряжения питания, вызванные небольшими потерями в виде колес собирая мощность на грязных участках трассы или пробелах на стрелочных переводах. Поляризованные конденсаторы классифицируются по различному максимальному напряжению постоянного тока.Всегда используйте конденсатор, номинальное значение которого безопасно превышает максимальное напряжение, ожидаемое в вашем заявление.

Основная схема

Это очень просто. Схема с одним светодиодом строительный блок, на котором основаны все остальные наши примеры. Для правильной работы должны быть известны значения трех компонентов. Напряжение питания (Вс), светодиод устройства рабочее напряжение (Vd) и рабочий ток светодиода (I). С этими известными, используя вариант закона Ома, можно определить правильный ограничительный резистор (R).Формула:

Пример работы по этой формуле можно найти на нашем Страница с советами по разводке мостов. Просмотрите шаг 7 для деталей.

На схеме выше у нас есть и ограничительный резистор, и переключатель, подключенный к положительной (+) стороне цепи. Мы сделали это, чтобы соблюдать «стандартные электротехнические приемы» при работе с «горячими» (плюсовая) сторона цепи, а не минусовая (-) или «земляная» сторона. То схема на самом деле функционировала бы адекватно в любом случае, но стандартная безопасность практики рекомендуют «отключение» на «горячей» стороне, чтобы свести к минимуму возможность электрического замыкания проводов на другие «заземленные» цепи.

Цепи с двумя или более светодиодами

Цепи с несколькими светодиодами делятся на две основные категории; параллельные цепи и последовательные цепи. Третий тип, известный как последовательно-параллельная схема представляет собой комбинацию первых двух и также может быть весьма полезно в проектах по моделированию.

Общие правила для параллельных и последовательных цепей светодиодов могут быть заявлено следующим образом:

  1. В параллельной цепи, напряжение одинаково для всех компонентов (светодиодов), но ток делится через каждый.

  2. В последовательной цепи, ток тот же, но напряжение делится.

  3. В последовательной цепи, сумма всех напряжений светодиодов не должна превышать 90% напряжения питания к обеспечить стабильную светоотдачу светодиодов.

  4. В последовательной цепи, все светодиоды должны иметь одинаковые характеристики напряжения (Vd) и тока (I).

Схема параллельного подключения светодиодов

Выше показаны два примера одной и той же схемы.Рисунок 1 на слева — схематическое изображение трех светодиодов, соединенных в параллельно батарее с переключателем для их включения или выключения. Вы заметите, что в этой схеме у каждого светодиода свой ограничительный резистор и напряжение питания стороны этих резисторов соединены вместе и выведены на плюс батареи терминал (через коммутатор). Также обратите внимание, что катоды трех светодиодов соединены вместе и направлены на отрицательную клемму аккумулятора. Эта «параллельность» соединение компонентов — это то, что определяет схему.

Если бы мы построили схему точно так, как показано на рисунке 1, с проводами, соединяющими устройства, как показано на схеме (перемычки между резисторами и перемычками между катодными соединениями), мы необходимо учитывать токопроводящую способность провода, который мы выбираем. Если проволока слишком маленькая, может произойти перегрев (или даже плавление).

Во многих случаях на этом веб-сайте мы показываем примеры Светодиоды подключены с использованием нашего магнитного провода № 38 с покрытием.Мы выбрали этот размер провода для очень конкретные причины. Он достаточно мал (диаметр 0,0045 дюйма, включая изоляцию). покрытие), чтобы выглядеть как прототип провода или кабеля в большинстве проектов, даже в Z-Scale, и он достаточно большой, чтобы подавать ток на осветительные устройства 20 мА (например, наши светодиоды) с дополнительным запасом прочности 50%. Как указано, одножильный медный провод № 38 имеет номинальный рейтинг 31,4 мА и максимальный рейтинг 35,9 мА. Мы могли бы выбрать провод #39 с номинальным значением тока 24,9 мА, но мы чувствовали, что это не безопасно допускайте колебания значений резисторов или отдельных светодиодов.Кроме того, немного меньший диаметр (0,004 дюйма вместо 0,0045 дюйма), вероятно, не подойдет. сделать заметную разницу в моделировании.

Возвращаясь к рисунку 1; вы можете видеть в этом примере текущее требование для каждой пары светодиод/резистор, добавляется к следующей и следует правило параллельной цепи (№1) выше. Мы не могли безопасно использовать наш магнитный провод № 38 для этого. вся схема. Например, перемычка с нижнего катода светодиода на минус клемма аккумулятора будет нести 60 мА. Наш провод быстро перегревался и возможно плавление, вызывающее разомкнутую цепь.За это Причина, рисунок 1 — это только простой способ « схематически » представить как компоненты должны быть подключены для правильной работы схемы.

В реальной жизни наш реальный проект электропроводки выглядел бы скорее как Рисунок 2. В этом случае мы можем смело использовать наш провод №38 для всего, кроме соединение между плюсовой клеммой аккумулятора и выключателем. Здесь нам понадобится по крайней мере, провод № 34 (номинал 79,5 мА), но мы, вероятно, будем использовать что-то вроде радио Изолированный обмоточный провод Shack #30.Он недорогой, легкодоступный и будет нести 200 мА (номинальное значение). Достаточно большой для нашего приложения. Также, мы, вероятно, не стали бы припаивать три резистора вместе на одном конце, поскольку мы показали, мы просто использовали бы другой кусок этого #30, чтобы соединить их общие заканчивается вместе и к выключателю.

Макеты железных дорог могут стать электрически сложными, включая всевозможные требования к проводке для таких вещей, как питание трека, коммутация, освещение, сигнализация, ДКК и т.д.; каждый с различными потенциальными текущими потребностями. Чтобы помочь вам в планировании таких вещей, таблица общих проводов (сплошная медная одножильные) размеры и их текущие несущие способности доступны здесь.

Серия проводных светодиодов

Эта схема представляет собой простую последовательную цепь для питания трех светодиодов. Вы заметите два основных различия между этим и параллельной схемой. Все светодиоды имеют общий ограничительный резистор, и светодиоды соединены анод-катод в «гирляндной цепи».Следуя правилу № 2 выше, формула, которую мы будем использовать для определения нашего ограничительного резистора, является еще одним вариантом формулы, которую мы использовали выше. Формула ряда для приведенной выше схемы будет записывается следующим образом:

Единственная реальная разница здесь в том, что наш первый шаг — добавить напряжения устройства для количества светодиодов, которые мы используем вместе, затем вычтите это значение от нашего напряжения питания. Затем этот результат делится на ток наших устройств (обычно 20 мА или 0,020).Просто, да? Не забудьте также учитывайте правило №3. То есть умножьте ваше напряжение питания на 90% (0,9), и сделайте Убедитесь, что сумма напряжений всех устройств (светодиодов) не превышает этого значения. Это все, что нужно, почти…

Нам нужно знать, какой провод мы собираемся использовать, так что какой ток можно ожидать от такой схемы? Ну, в параллельная схема выше, для трех светодиодов по 20 мА каждый, мы бы потребляли 60 мА у батареи. Итак… 60 мА? Неа. Реально чуть меньше 20 мА для всех трех светодиодов! Назовем его 20 для простоты.

Другой способ изложения правил 1 и 2 выше:

  1. В параллельной цепи напряжение устройства постоянно, но ток, необходимый для каждого устройства, суммируется для получения общего тока.

  2. В последовательной цепи ток устройства постоянен, но требуемое напряжение представляет собой сумму напряжений всех устройств (сложенных вместе).

Давайте рассмотрим несколько примеров с использованием 9-вольтовой батареи (или блок питания):

Пример №1

Мы хотим подключить два наших сверхбелых светодиода 2×3 последовательно.

  1. Сначала определяем напряжение устройства, которое составляет 3,6 вольта и сложите вместе для двух светодиодов (3,6 + 3,6 = 7,2).

  2. Теперь, когда у нас есть эта сумма, давайте удостоверимся, что она не нарушает правило №3. 80% от 9 вольт составляет 7,2 вольта (0,8 х 9 = 7,2). Суммы равны. Мы не превышает 90%, поэтому мы можем продолжить.

  3. Затем мы вычитаем эту сумму 7,2 из нашего напряжения питания (9 вольт) и получить результат, который равен 1.8 (это часть Vs-Vd).

  4. Затем мы делим 1,8 на ток нашего устройства, который составляет 20 мА, или .02. Наш ответ — 90. Поскольку резистор 90 Ом не является стандартным, мы выберем следующее наибольшее значение (100 Ом). Это немного более высокое сопротивление ничего не даст. разница в яркости светодиодов.

  5. Наконец, поскольку наше текущее потребление составляет всего 20 мА, мы могли бы использовать наш провод #38 для всего, если захотим.

Пример №2

Мы хотим соединить четыре красных светодиода Micro последовательно.какой резистор мы должны использовать?

  1. Находим напряжение устройства должно быть 1,7 вольта. Для четырех светодиодов это будет 6,8 вольт (4 x 1,7 = 6.8).

  2. Теперь, когда у нас есть это сумму, давайте удостоверимся, что она не нарушает правило №3. 90% от 9 вольт это 7,2 вольта (0,8 х 9 = 7,2). И 6,8 на меньше , чем 7,2. Да, мы в порядке.

  3. Далее мы вычитаем это 6,8 от нашего напряжения питания (9 вольт) и получаем результат равный 2.2 (это часть Vs-Vd).

  4. Наконец делим 2,2 ток нашего устройства, который составляет 20 мА или 0,02. Наш ответ 110. Как оказалось, 110 Ом — это стандартное сопротивление резистора, поэтому нам не нужно выбирать ближайший резистор. доступно более высокое значение (никогда не выбирайте более низкое значение!). Мы будем использовать 110 Ом 1/8. резистор 1% Вт.

Пример №3

Мы хотим подключить три наших Micro Super-white светодиода вместе в серии.

  1. Напряжение устройства равно 3.5 вольт. Так для трех светодиодов будет 10,5 вольт, и… у нас проблема. Эта величина не только нарушает вышеприведенное правило №3, но и превышает наше напряжение питания. В В этом случае наши светодиоды даже не загорятся. В этой ситуации, если нам нужно три из для этих светодиодов нам либо понадобится источник питания с напряжением не менее 11,67 вольт (вот что 10,5 будет 90%), а то придётся соединить только два последовательно и третий отдельно, со своим резистором (последовательно/параллельно, но об этом чуть позже).В этом случае мы будем иметь два типа цепей, соединенных вместе в общем источнике питания. Схема будет выглядят следующим образом:

Здесь снова мы можем использовать наш провод #38 для всего, кроме соединение между источником питания и выключателем. Чтобы определить, какое ограничение тут потребуются резисторы, просто рассчитываем каждый отрезок цепи отдельно. Неважно, какой сегмент определяется первым, но мы сделаем один светодиод/резистор.Для этого воспользуемся нашей оригинальной формулой:

Мы знаем, что против (для этих примеров) составляет 9 вольт. А также. мы знаю, что Vd составляет 3,5 вольта, а I — 20 мА. Итак, (9 — 3,5) = 5,5 0,020 = 275. Это не стандартный резистор, поэтому мы используйте здесь резистор на 300 Ом.

Теперь рассчитаем последовательную пару светодиодов. Формула для всего два светодиода будут:

Опять же, против составляет 9 вольт, поэтому 9 (3.5 + 3.5) = 2 .020 = 100, и это стандарт номинал резистора. Были сделаны. Теперь мы можем подключить этот пример, и все будет работать должным образом.

Lighted Kato Amtrak Superliner с фонарями EOT

Вот схема подключения освещения легкового автомобиля с использованием мостовой выпрямитель и емкость 600 мкФ для обеспечения На все светодиоды подается немерцающий постоянный ток со стабильной полярностью. Супер-белый светодиод освещает салон вагона, а два красных микросветодиода обеспечивают освещение в конце поезда.А Добавлен переключатель, чтобы при желании можно было отключить функцию EOT. Бег пример этой машины (с мерцанием 800 мкф контроль) можно увидеть здесь.

Цепь светодиодов с последовательным/параллельным подключением

Здесь мы немного расширили наш пример №3 выше. У нас есть три группы последовательно-парных светодиодов. Каждый рассматривается как отдельная цепь для расчетных целях, но соединены между собой для общего источника питания. Если бы все это было нашим Micro Сверхбелые светодиоды, мы уже знаем все необходимое для построения этой схемы.Кроме того, мы знаем, что каждая последовательная пара потребляет 20 мА тока, поэтому итого на источнике питания будет 60мА. Довольно просто.

Что интересно в последовательно-параллельных схемах светодиодов, так это то, как легко вы можете увеличить количество огней на данном источнике питания. Возьми наш Например, импульсный блок питания N3500. Он обеспечивает 1 ампер (1000 мА) тока на 9 вольт.

Используя нашу параллельную схему ранее, мы могли  50 наших 2х3, или микро, или нано супер-белых светодиодов (или любая комбинация равным 50), каждый со своим ограничительным резистором, и этот небольшой источник питания справился бы.Этого, вероятно, будет достаточно для приличного размера города. Сейчас, если мы немного умнее, мы могли бы использовать несколько последовательных/параллельных цепей и легко увеличить это количество, по-прежнему используя только один запас. Если бы они все последовательно/параллельно, мы могли бы запустить 100 ламп. Гипотетически, если бы мы Делая проект с использованием наших красных светодиодов N1012 Micro (напряжение устройства 1,7 вольт), мы может работать 400 светодиодов с нашим небольшим запасом. это красиво странный думал однако.Кто-нибудь в темных очках?

Для получения дополнительной информации об использовании нашего импульсного источника питания для вашего проекты макетов или диорам, нажмите здесь.

Не забывайте правило №4. При создании групп серий убедитесь, что требования к напряжению устройства и току очень похожи. Достаточно сказать, что смешение Светодиоды с большими перепадами напряжения устройства или требованиями по току в та же группа серий , а не даст удовлетворительные результаты.

Наконец, проявите фантазию.Вы можете смешивать и сочетать. Серийные цепи, параллельные, однопроводные светодиоды, последовательные/параллельные цепи, белые группы, красные группы, желтый, зеленый, любой. Пока вы рассчитываете каждый случай для правильного ограничения сопротивления и следите за схемами подключения, чтобы определить правильный размер провода, освещение проекты будут работать с очень удовлетворительными результатами.

Еще одна вещь для тех из вас, кто чувствует себя некомфортно работая «от руки» с приведенными выше формулами, мы создали несколько калькуляторов чтобы сделать расчеты для вас.Все, что вам нужно сделать, это ввести значения и нажать кнопку «Рассчитать». Их можно найти, нажав здесь.

…ДА БУДЕТ СВЕТ…



2008 г. Инжиниринг

Инструкции по замене светодиодной лампы T8, спецификации на сайте www.lc-led.com



ОПАСНОСТЬ: ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ: ОТКЛЮЧИТЕ ПИТАНИЕ ПЕРЕД УСТАНОВКОЙ



ВАЖНО БЕЗОПАСНОСТЬ ИНСТРУКЦИИ

1)      Этот продукт должен быть установлен профессионал или квалифицированный специалист со знанием соответствующей установки коды,
операции с этим продуктом и связанные с этим опасности

2)      Риск возгорания или поражения электрическим током шок , Перед установкой

установщик должен убедиться, что светильник работает от сети 120 В переменного тока.

3)      Риск пожара или поражения электрическим током амортизатор , Установить требует знания электрических систем люминесцентных светильников, если нет сертифицирован,
не пытайтесь установить, обратитесь к квалифицированному электрику

4)      Предупреждение , установите эту светодиодную лампу T8 замена в светильниках, которые имеют особенности и размеры (в частности, дизайн для замены лампы T8
) показан на нашем чертеже и в техпаспорте

5)      Предупреждение , Во избежание повреждения проводки или истиранию, не подвергайте провода острым краям (листовой металл) или другим острым объекты

6)      Предупреждение , Не открывайте и не изменяйте отверстия в корпусе проводки или электрических компонентов во время установки



Инструкция по подключению светодиодов T8 (с балластом и стартером)

1) Снимите оригинальную люминесцентную лампу T8

2) Удаление или короткое замыкание балласта и стартера если имеется

3) Вставьте сменный светодиод T8 в светильник

4) См. схему ниже для правильной проводки Информация

А) Примечание: только один PIN-код — Hot Wire, остальные PIN-коды являются холодными проводами



                                       Светильники с балластом и стартером





Инструкция по подключению светодиодов T8 (без балласта)

1) Горячий (черный) провод (провод под напряжением 120 В) к любой штифт на одном конце троффера

2) Холодный (нейтральный, белый) провод к любому из остальные три штифта на троффере

3) Вставьте сменный светодиод T8 в светильник



                                           Светильники без балласта









Инструкция по подключению светодиодов T8 для нескольких трубок



Схема подключения светодиодного фонаря для обуви с датчиком движения и фотоэлементом

Мы собираемся шаг за шагом показать вам, как подключить светодиодный светильник для обуви к линии электропередач или с микроволновым датчиком и фотоэлементом, датчиком сумерек и рассветом.

Приобретая светодиодные светильники для наружного освещения у нас или в других магазинах освещения, если вы не являетесь неопытным электриком, вы, вероятно, не знаете, с чего начать монтаж светодиодных светильников. Поэтому мы делаем здесь руководство по схеме подключения светодиодных ламп для обуви для зеленой руки, надеемся, что оно поможет вам разобраться в проводке для освещения вашей парковки.

Если вы купите у нас светильники для обуви с регулируемой яркостью, вы увидите два провода. Один подключается к концам линии электропередачи «L» и «N», другой — диммер, если требуется функция затемнения, необходим диммер.В противном случае, пожалуйста, не беспокойтесь о диммерном проводе и просто оставьте его в стойке.

L /провод под напряжением: черный

N/нулевой провод: белый

Провод заземления: зеленый

Белый/фиолетовый: DIM +

Черный/серый: DIM-

Пожалуйста, следуйте этому руководству, и вы решите все проблемы с проводкой. Диммирующий источник питания — это диммируемый драйвер внутри светодиодных светильников, которые уже подключены к светодиодным светильникам для обуви.Однако, если ваш драйвер вышел из строя и вы хотите заменить его, эта диаграмма также очень полезна, чтобы помочь вам исправить это.

В некоторых штатах или городах действуют строгие правила интеллектуального/интеллектуального управления осветительными приборами, поэтому необходимо использовать датчик движения.

На рынке Merrytek является самой популярной маркой датчиков движения благодаря своей высокой чувствительности.

Ниже представлен микроволновый датчик Merrytek MC049V для наружного уличного освещения, зона обнаружения DxH (16м x 15м), высота монтажа макс. 15м.

Вы можете установить время удержания света обувной коробки, время ожидания, уровень затемнения по своему желанию.

Однако, если вы хотите использовать датчик фотоэлемента для функции освещения от заката до рассвета для освещения парковки, ниже приведена схема подключения. , другие поставщики, вероятно, могут не предлагать его, если вам нужен светодиодный светильник для обуви с фотоэлементом.

Фотоэлемент имеет версии 100-277В и 200-480В, следует помнить, что нельзя устанавливать фотоэлемент 100-277В на светильники 480В, так как он может сразу сгореть.

Фотоэлемент имеет 3 контакта, 5 контактов и 7 контактов на рынке, 3 контакта наиболее часто продаются на рынке.

Chiuer имеет светодиодную подсветку для обувных коробок с датчиком фотоэлемента на складе в США, 100 Вт, 150 Вт, 200 Вт, 240 Вт, 300 Вт. проект для участия в торгах.

Схема подключения вывесок со светодиодной подсветкой│Blog.BusinessSigns.Net

Эта схема подключения подходит для большинства бизнес-вывесок со светодиодной подсветкой, которым необходимо подключить трансформатор переменного тока.

(ПРИМЕЧАНИЕ: ЭТО ИЗДЕЛИЕ МОЖЕТ ПРОВОДИТЬ ТОЛЬКО ЭЛЕКТРИК, ДОЛЖЕН ВНИМАТЕЛЬНО ПРОВЕРИТЬ И ПОДТВЕРДИТЬ КАЖДЫЙ КЛЕММ; ЭТА СХЕМА ПРЕДСТАВЛЕНА ДЛЯ ИЛЛЮСТРАЦИИ, ФАКТИЧЕСКОЕ РАСПОЛОЖЕНИЕ ПРОВОДОВ ДОЛЖНО БЫТЬ ПОДТВЕРЖДЕНО НА РЕАЛЬНОМ ИЗДЕЛИИ)

Светодиод должен использовать питание постоянного тока, поэтому мы должны использовать трансформатор переменного тока, чтобы преобразовать переменный ток 110–240 В в постоянный.

Мы по умолчанию используем трансформатор переменного тока марки MW для наших светодиодных вывесок, поскольку трансформатор переменного тока этой марки является лучшим, что мы можем получить, пожалуйста, посетите их веб-сайт: http://www.meanwell.com/, чтобы узнать об их продукции. Если ваша вывеска будет использоваться на открытом воздухе или во влажном месте, мы рекомендуем использовать водонепроницаемый трансформатор переменного тока, а если ваша вывеска будет использоваться в сухом помещении, мы предлагаем использовать обычный трансформатор переменного тока. Обычный трансформатор переменного тока может быстро рассеивать тепло, что увеличивает срок его службы. Мы предлагаем разместить трансформатор переменного тока рядом с вашими вывесками, иначе сопротивление проводов приведет к потере мощности и ослабит освещение вашей светодиодной вывески. Мы предлагаем сделать расстояние между трансформатором переменного тока и вашей светодиодной вывеской в ​​5 метров, около 16 футов.

Каждая отдельная часть вашей светодиодной вывески имеет два кабеля, один для положительного, другой для отрицательного. Все кабели вашей вывески должны быть соединены вместе параллельно, затем подключены к выходу трансформатора переменного тока, а вход трансформатора переменного тока должен быть подключен к источнику переменного тока.

Чтение перед запуском:

  • Мин. Размер основного соединительного провода: 2.5 кв РВ. Постарайтесь сделать одинаковое расстояние для каждой отдельной части вашей светодиодной вывески.
  • Расстояние между трансформатором переменного тока и светодиодной вывеской в ​​пределах 5 метров (слишком большой выброс низковольтного постоянного тока). Проверьте напряжение на клеммах светодиодных вывесок после завершения подключения, отклонение напряжения должно составлять +/- 0,2 В от номинального напряжения, в противном случае необходимо использовать главный провод большего диаметра.
  • Трансформатор переменного тока
  • необходимо заземлить во время установки. Каждая отдельная часть соединительного провода вашей светодиодной вывески находится под напряжением 12 В постоянного тока.
  • Параллельно подключите каждую отдельную часть соединительных проводов вашей светодиодной вывески, а затем используйте средний провод для подключения к трансформатору переменного тока. «+V» — положительная клемма, «-V» — отрицательная клемма.
  • Трансформатор переменного тока имеет собственный вентилятор для снижения температуры, начальная пусковая температура составляет 60 градусов C.
  • Поместите трансформатор переменного тока в распределительную коробку. Трансформатор переменного тока нуждается в охлаждении, небольшое и герметичное пространство может привести к скорому повреждению трансформатора переменного тока.
  • Пожалуйста, защитите обычный трансформатор переменного тока, чтобы избежать повреждения водой.
  • Различные водонепроницаемые трансформаторы переменного тока имеют разную степень защиты. Пожалуйста, сообщите нам, какой из них вам нужен. Мы можем поддерживать ваши IP65, IP66 и IP67. Если вы не знали разницы между IP65, IP66 и IP67, ознакомьтесь с нижней частью этой статьи. Если вы просто сообщите нам, что вам нужен водонепроницаемый трансформатор переменного тока, мы предоставим вам IP65 по умолчанию.
  • Все трансформаторы переменного тока могут использоваться на 110–240 В переменного тока, водонепроницаемый трансформатор переменного тока является автоматическим, но может потребоваться установка обычного трансформатора переменного тока. Пожалуйста, ознакомьтесь с руководством по эксплуатации трансформатора переменного тока.Если есть какие-либо вопросы, вы можете связаться с нашими продажами или связаться с компанией MeanWell.


(Образец водонепроницаемого трансформатора переменного тока)


(образец обычного трансформатора переменного тока)

Разница между IP65, IP66 и IP67
Степень защиты IP Защита Описание Метод испытаний

Корпуса IP65

Способен защитить от водяных струй Вода, выбрасываемая из сопла (6.3 мм) относительно корпуса с любого направления не должны оказывать вредного воздействия. Продолжительность теста: не менее 15 минут
Объем воды: 12,5 литров в минуту
Давление: 30 кПа на расстоянии 3 м

Корпуса IP66

Способен защитить от мощных струй воды Вода, направляемая мощными струями (сопло 12,5 мм) на корпус с любого направления, не должна оказывать вредного воздействия. Продолжительность теста: не менее 3 минут
Объем воды: 100 литров в минуту
Давление: 100 кПа на расстоянии 3 м

Корпуса IP67

Способен защитить от погружения на глубину до 1 м Попадание воды во вредном количестве должно быть исключено при погружении корпуса в воду при определенных условиях давления и времени (до 1 м погружения).

Добавить комментарий

Ваш адрес email не будет опубликован.

*

© 2011-2022 Компания "Кондиционеры"
