Сколько весит чугунная батарея? – Remontask.ru – ремонт в вопросах и ответах

Радиаторы из чугуна потеснились на рынке под наплывом современных разработок в сфере отопительных приборов, но продолжают составлять серьезную конкуренцию новинкам. При выборе важно учитывать вес чугунной батареи, поскольку этот параметр влияет на сложность монтажа и принципы установки.
У классического секционного радиатора вес 1 элемента составляет 7,5 кг, то есть, стандартная конструкция из 7 элементов будет весить более 50 кг.
Классический чугунный радиаторВ связи с этим возникают две проблемы:

  • надежное настенное крепление сложно смонтировать, если стены выполнены из пористых легких блоков или представляют собой каркасную конструкцию – потребуется устанавливать прибор отопления на пол;
  • переносить батарею необходимо вдвоем и очень аккуратно, поскольку от ударов в хрупком чугуне появляются микротрещины, которые расширяются под воздействием нагретого теплоносителя – со временем это провоцирует разгерметизацию прибора отопления.

Преимущества чугуна

Если не учитывать, сколько весит чугунная батарея, можно отметить целый спектр преимуществ отопительных приборов данного типа, в число которых входит:

  • устойчивость к коррозии;
  • стойкость к химически агрессивным средам – материал нетребователен к характеристикам теплоносителя;
  • долговечность;
  • высокие показатели теплового излучения – чем больше количество секций, тем выше теплоотдача прибора отопления.

Внешний вид стандартных батарей из чугуна прост и лаконичен, но сегодня производители предлагают и радиаторы, выполненные под старину. К преимуществам таких моделей относится стильный и респектабельный внешний вид.
Различные варианты радиаторов

Технические характеристики

Мощность прибора отопления – показатель его теплоэффективности. При расчете системы отопления учитываются потребности дома в тепле. Важно знать мощность 1 секции чугунного радиатора, чтобы определить размер батарей для каждого отапливаемого помещения.

Неправильные расчеты приводят к тому, что помещение не будет качественно прогреваться либо наоборот – придется его часто проветривать, удаляя излишки тепла.
У рядового стандартного радиатора из чугуна мощность 1 звена составляет 170 Вт. Чугунные батареи выдерживают нагрев свыше 100°С и успешно функционируют при рабочем давлении 9 атм. Это позволяет использовать изделия данного типа в составе центральных и автономных отопительных сетей.

Современные модели

Производители предлагают облегченные варианты батарей из серого чугуна. Если вес 1 звена советского радиатора МС140 составляет 7,12 кг, то 1 секция модели Viadrus STYL 500 чешского производства весит 3,8 кг, и ее внутренний объем составляет 0,8 л. Это означает, что заполненный теплоносителем чешский радиатор из 10 звеньев будет иметь массу (3,8 + 0,8) × 10 = 46 кг. Это на 40% меньше, чем масса заполненной батареи МС 140, состоящей из аналогичного количества элементов.

В России также производятся чугунные отопительные приборы облегченного образца. Под брендом EXEMET выпускаются батареи MODERN, 1 секция которых весит 3,3, а ее внутренний объем составляет 0,6 л. Эти трубчатые чугунные радиаторы характеризуются относительно невысокой теплоотдачей, что требует увеличения количества звеньев. Отопительные приборы рассчитаны на напольную установку.
Растущей популярностью пользуются винтажные радиаторы из чугуна. Это напольные модели, изготовленные по технологии художественного литья. Из-за объемных сложных узоров вес секции чугунного радиатора значительно увеличен, он достигает 12 и более килограммов.
Винтажный напольный радиатор из чугуна

Срок службы

В домах, построенных до революции, до сих пор работают радиаторы из чугуна, установленные более 100 лет назад. Современные приборы отопления из этого материала также рассчитаны на десятки лет безремонтной эксплуатации.
Долговечность объясняется прочностью чугуна, устойчивостью к нагреву и давлению. Отопительные приборы из чугуна не ржавеют в период, когда из сети слит теплоноситель и внутренняя поверхность батарей контактирует с воздухом.

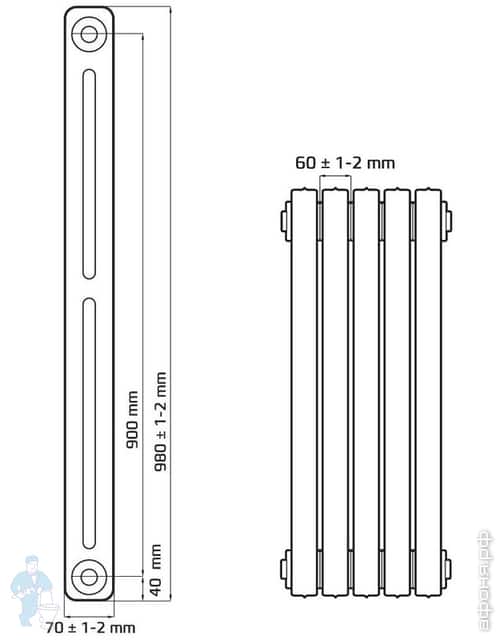

Габариты

Вес секции чугунного радиатора зависит от ее высоты, конфигурации и толщины стенок.
Производители предлагают модели с различными характеристиками:

  • глубина батареи составляет от 70 до 140 мм в стандартном исполнении;
  • ширина звена варьируется от 35 до 93 мм;
  • объем секции – от 0,45 до 1,5 л в зависимости от габаритов;
  • высота отопительного прибора в стандартном исполнении — 370-588 мм;
  • межосевое расстояние – 350 либо 500 мм.

Классические батареи: базовые параметры

Классической считается советская батарея МС140 со следующими параметрами:

  • высота 388/588 мм;
  • глубина 140 мм;
  • ширина 93 мм;
  • объем одного звена высотой 588 мм – 1,5 л;
  • масса одного звена высотой 588 мм – 7,12 кг.

Зная, сколько весит одна секция радиатора и ее объем, можно рассчитать массу прибора отопления МС140, заполненную теплоносителем. Общая масса заполненной секции составит 8,62 кг, батарея из 10 звеньев будет весить около 86 кг.
Богатый выбор разнообразной стилистики батарей

Основные расчеты

Проектируя систему отопления, требуется рассчитать вес радиатора и необходимое количество секций в батареях. Расчеты ведутся на основании мощности одной секции отопительного прибора (для классического изделия из чугуна это 170 Вт) и теплового расчета помещения.

Чтобы подсчитать необходимое количество секций и итоговый вес чугунного радиатора, следует учесть площадь и теплопотери помещения, которые зависят от характеристик материалов, из которых возведены стены, наличия утепления. Также требуется обратить внимание на количество окон и вид оконных систем.
Для панельного дома оптимальная величина теплового потока составляет 0,041 кВт/м3, для кирпичного – 0,034 кВт/м3, для зданий с утепленными стенами (независимо от материала, из которого они возведены) – 0,02 кВт/м3.
Учитывая немалый вес одной секции чугунной батареи, количество звеньев в стандартном радиаторе варьируется от 4 до 10. В большом помещении удобнее установить два-три прибора отопления по 4-5 секций вместо того, чтобы монтировать один крайне тяжелый радиатор с числом звеньев более 10-ти.

Из этого следует

Чтобы правильно выбрать принцип крепления, необходимо узнать, сколько весит секция чугунной батареи, заполненная теплоносителем. Для приборов отопления из чугуна важно подобрать подходящее количество кронштейнов для настенного монтажа. Если стены выполнены из пористых блоков или дом возведен из СИП-панелей, число точек крепежа увеличивают с целью более равномерно распределить нагрузку.
Правильный расчет радиаторов и надежный монтаж – гарантия бесперебойного функционирования системы отопления.
Видео по теме:

вес одной секции, характеристики и советы по монтажу.

Радиаторы собираются словно конструктор — они составляются из определённого количества секций, одинаковых по размеру.

Секции отливаются на заводе. Для изготовления

используется серый чугун .

Каналы , предназначенные для транспортировки воды, имеют эллипсовидную или круглую форму.

Характеристика чугунных радиаторов отопления

В процессе сборки изделия секции соединяются золотниками , а стыки тщательно герметизируют для избежания утечки. Различают одноканальные и двухканальные секции.

В зависимости от того, из скольких секций состоят изделия, они имеют различную ширину и высоту. Прежде чем выбирать ширину радиатора, проанализируйте площадь помещения, требующего обогрева, количество окон и толщину стен.

Так, если требуется усиленный обогрев помещения, выбирайте батарею с большим количеством секций. Высота батарей имеет разбег от тридцати пяти сантиметров до полутора метров.

Важно! Следует обратить внимание и на глубину изделия — от этого показателя зависит, как смогут отопительные приборы соответствовать интерьеру помещения.

Глубина радиатора бывает от пятидесяти до ста сорока сантиметров. Чтобы смонтировать чугунный радиатор, необходимы прочные кронштейны, которые нужно надёжно и тщательно закрепить в стене. Батареи вешают под окном, размещая таким образом, чтобы они отступали от стены на небольшое расстояние. Однако есть модели батарей, которые снабжены ножками.

Сколько весит секция батареи старого образца и современной

Эта батарея вещь слишком неуклюжая — не все смогут транспортировать её в одиночку, так как только одна секция весит 5—6 килограмм . Поэтому рекомендуется нанимать для установки или демонтажа специалистов.

Такой огромный вес изделия создаётся толстыми стенками — зато, они позволяют держать тепло длительный период, и гарантируют, что отопительный прибор прослужит не менее пятидесяти лет.

Что касается нестандартных отопительных чугунных приборов — вес одного ребра в них составляет от 3,7 до 14,5 килограмма.

Вес одного ребра прибора от разных производителей

ГОСТ никак не регламентирует вес одной секции прибора, поэтому продукция различных производителей немного отличается между собой весом.

  1. Нижний Тагил

Производители чугунных батарей в Нижнем Тагиле предлагают нам четырёхсекционные радиаторы весом 18,3 кг; семисекционные — 31,5 кг.

  1. Белоруссия

Белорусский завод выпускает девять видов чугунных изделий, в которых вес одного ребра варьируется от 3,7 до 6,7 кг.

  1. Сантехлит

Производитель предлагает пять моделей чугунных радиаторов с минимальным весом одной секции 4,45 кг, с максимальным — 7,1 кг.

Обработка поверхности: ошкуривание

Такие отопительные приборы требуют частой покраски , так как на них остаются царапины или сколы.

Если поменять цвет обогревательного прибора, может потребоваться ремонт во всем помещении. Процесс обновления цвета радиатора разделяют на несколько этапов.

Первый этап включает в себя подготовку поверхности. Для начала тщательно промывают батарею, не забывая удалить следы грязи между секциями.

После удалить слой старой краски — для этого существует множество специальных растворов , не наносящих вред металлу.Раствор наносится на отопительный прибор сухой кисточкой и обматывают радиатор плёнкой. Уже спустя час, краску снимают с помощью шпателя. После тщательно ошкуривают поверхность батареи мелкозернистой наждачной бумагой и обезжиривают с помощью растворителя. Если на батарее присутствуют участки, тронутые ржавчиной, их обрабатывают до металла.

Вам также будет интересно:

Грунтовка

Нанесение грунтовки завершит процесс подготовки изделия — после этого приступают к окрашиванию. Краска ляжет на поверхность красивым ровным слоем. А также грунтовка поможет бороться с коррозией.

Окрашивание

Краска для радиаторов должна отвечать многим требованиям:

  • быть стойкой к истиранию и нетоксичной;
  • выдерживать температуру более ста градусов , например, имеющая в своём составе металлическую пудру, считается самой термостойкой;
  • должна подходить для окрашивания металлических поверхностей;
  • подходить под грунтовку;
  • способствовать защите изделия от процессов коррозии;
  • служить долго , сохраняя цвет.

Глянцевый блеск и стойкий цвет радиаторам подарят акриловые эмали , имеющие в своём составе органические растворители. Однако у них имеется серьёзный недостаток — резкий неприятный запах в процессе окрашивания.

Алкидные эмали ложатся ровно, отличаются стойкостью к истираниям. Однако резкий запах от них присутствует не только во время нанесения, но и определённый временной промежуток после полного высыхания при нагревании радиатора.

Фото 1. Банка термостойкой алкидной эмали для радиаторов отопления, 0,5 л, производитель Dali.

Чтобы потеки краски не испортили уже окрашенную поверхность, рекомендуется начинать окрашивание с верхней части батареи.

Важно. Надо запомнить, что нельзя красить горячие батареи.

Нанесение второго слоя

Когда первый слой краски высохнет (время высыхания зависит от качества краски, но в среднем это двадцать часов ), наносится ещё один слой. Это позволяет скрыть неровности на поверхности радиатора, повысит устойчивость окрашенной поверхности к внешним воздействиям и улучшит эстетичный вид радиатора.

Чугунная батарея считается одним из самых выгодных устройств для отопления дома, ведь кроме отличной теплопередачи, она радует высокой стойкостью к коррозии, длительным сроком службы (50 лет и старше) и нетребовательностью к качеству носителя тепла. Во время создания отопительной нужно учитывать ее вес.

Этот показатель позволяет:

Классические батареи

К ним относят батарею МС 140. Она имеет несколько модификаций, но одна секция весит 7,12 кг. Она рассчитана на 1,5 л воды. Поэтому общая масса одного составляет 8,62 кг. Именно эту цифру нужно учитывать при расчете массы, которую должно выдерживать крепление. Если брать во внимание только вес самой батареи, то крепление, получив дополнительное давление от массы воды, может не выдержать.

Чтобы отопить комнату площадью 20 м², нужно установить батарею с 12 секциями. Вес пустого устройства отопления будет составлять 85,4 кг, а радиатора с водой – 103,4 кг.

Такая батарея должна устанавливаться на крепление, зафиксированное в стене. Стена должна выдержать дополнительную нагрузку в почти 104 кг. Если стену построили из кирпича или бетона, то такой чугунный радиатор можно спокойно вешать на стену.

Если дом построен из пенобетона, газобетона или SIP-панелей, наполненных пенопластом, то классическое подвешивание на такие стены 100-килограммовой конструкции – плохая идея.

Классический предусматривает фиксацию на стене горизонтальных кронштейнов с крючками на конце. На последние вешают батарею. Стены из пористых материалов или SIP-панелей не выдержат большое давление, и радиатор упадет на пол.

Выход в такой ситуации есть:

  1. Нужно использовать специальное крепление, которое следует фиксировать во многих точках.
  2. Нужно устанавливать чугунные батареи современных модификаций. Они легче и эффективнее в плане обмена тепла.
  3. Выбирать модели с возможностью установки на пол.

Читайте также: Площадь окраски чугунных радиаторов

Современные варианты радиаторов из чугуна

Они состоят из более легких секторов. Один из чешских производителей предлагает радиатор, одна секция которого весит 3,8 кг. При этом в ней может поместиться 0,8 литра воды. В результате общая масса сектора равняется 4,6 кг.

Для отопления вышеупомянутой комнаты нужно взять радиатор с 14 секциями. Он будет весить 64,4 кг. Эта цифра включает массу чугуна и воды.

Такой радиатор все еще будет тяжелым для стен из пористого материала, однако если его разбить на две части и разместить их на разных стенах, то о необходимости в дополнительных креплениях можно забыть.

Отечественные производители предлагают радиаторы с более легким сектором. Его характеристики таковы:

  1. Вес – 3,3 кг
  2. Объем – 0,6 л.
  3. Общий вес с водой – 3,9 кг.

Однако они имеют худшую теплоотдачу . В результате для отопления помещения площадью 20 м² нужно брать 22 секции. Масса радиатора будет составлять 85,8 кг. Такой вес для современных домов из пеноблоков не совсем подходит. Ситуацию могут спасти радиаторы с ножками. Ножки имеют только первая и последняя секции.

Алгоритм расчета веса радиатора

Люди старшего поколения прекрасно помнят, что в период массового жилищного строительства в 60 – 70-е годы прошлого столетия в новых домах повсеместно устанавливались исключительно чугунные радиаторы отопления. И многие из этих батарей, уже прослужив по по лвека , а то и больше, вполне справляются со своей задачей по сей день. Интересно, что когда были предприняты попытки массового перевода строительной индустрии на стальные пластинчатые или панельные радиаторы, это было населением воспринято без особого энтузиазма. Хозяева новых квартир, перезимовав с такими «новинками», безжалостно их срезали и искали возможность установить «старый добрый» чугун. Случались времена, когда это вызывало даже ажиотажный спрос, чугунные батареи попадали, в разряд дефицитных товаров, и найти их было не так просто.

Чем же завоевали чугунные батареи столь высокое доверие? Секрет кроется в заложенном в них эксплуатационном потенциале. Давайте рассмотрим поближе такую батарею, или, как правильно она называется — чугунный радиатор МС 140 технические характеристики, разновидности, достоинства и недостатки, основные правила монтажа. Кроме того, попробуем самостоятельно рассчитать, сколько секций потребуется для батареи, чтобы она в полной мере справилась с задачей обогрева конкретного помещения.

Основные достоинства и недостатки чугунных радиаторов МС-140

Если зайти в специализированный строительный магазин, то можно воочию убедиться в очень широком выборе современных отопительных приборов. Покупателю предлагаются стальные радиаторы различных модификаций – от панельных до трубчатых, легкие алюминиевые с очень высокой теплоотдачей, наиболее технологичные и надёжные биметаллические. Практически все они имеют весьма оригинальное исполнение, которое легко впишется в интерьер жилой комнаты.

Так почему же находится немало потребителей, которые отвергают все новые разработки и по-прежнему останавливают свой выбор именно на чугунных радиаторах?

  • Безусловным преимуществом чугунных батарей является их высочайшая долговечность и надежность . Производители оценивают их эксплуатационный ресурс пр имерно в 50 лет. Это – вовсе не преувеличение, так как практика показывает, что подобные отопительные приборы при должном уходе служат гораздо больше.

Яркий пример тому – батарея-рекордсмен, установленная в одном из дворцовых комплексов Царского Села. Она исправно служит уже более 110 лет, и пока не дает никаких оснований сомневаться в своей надёжности и производить какую-либо замену. Но это – официально подтверждённый факт, а на деле, думается, в домах старого жилого фонда можно отыскать радиаторы и с более солидным стажем.

Кстати, далеко не все знают, что история чугунных батарей, примерно в том же, дошедшем до нас виде, берет начало в середине XIX века , и именно в России. Впервые они были отлиты в Санкт-Петербурге еще в 1855 году. «Отцом» чугунного радиатора принято считать российского предпринимателя Франца Сан-Галли, владельца завода и одновременно – талантливого изобретателя в сфере водоснабжения и отопления. Первые батареи носили интересное название – «горячий ящик» (heizkörper). А технология их отливки, в принципе, не изменилась по сей день – для этого используется серый чугун и специальные глиняные формы-опоки.

«Отец» чугунного радиатора Франц Сан-Галли и памятник в честь 150-летнего юбилея этого прибора

Чтобы закончить с историческим отступлением, можно упомянуть еще один красноречивый факт. Многим ли предметам человеческого быта установлены памятники? А вот чугунный радиатор такой чести заслужил! В ознаменование полуторавекового юбилея, в 2005 году, на Самарской ГРЭС установлен памятник – барельеф. Это ли не свидетельство высочайшей надежности чугунного радиатора и его неоспоримой популярности?

  • Неприхотливость чугунного радиатора к любым системам отопления – одно из важнейших его достоинств. А она складывается из нескольких параметров:

— Во-первых, он способен выдерживать весьма серьезные барические нагрузки – для них вполне приемлемым давлением считается рубеж в 10 ÷ 12 атмосфер.

— Во-вторых, температурный диапазон эксплуатации – вплоть до 130 градусов, позволяет их использовать в центральных системах с высоким давлением и температурой теплоносителя.

— В-третьих, чугунные секции батарей имеют широкие внутренние полости и каналы. Это и минимальный риск образования засоров, и высокая стойкость к нередким в центральных системах отопления гидроударам.

— В-четвертых , чугунное литье практически невосприимчиво к коррозии. Это значит, что радиаторы абсолютно «не капризны» в отношении качества теплоносителя. Не секрет, что циркулирующая по трубам центральных отопительных систем вода очень далека от чистоты, и ее агрессивная среда для многих других батарей просто противопоказана. Но только не для чугунных.

Резюме – чугунные батареи подходят для любых центральных и автономных систем отопления без ограничения.

  • Высокая теплоемкость чугуна позволяет дольше удерживать нагрев, эффективно отапливать помещение. Мало того, именно такие батареи в максимальной степени обладают способностью, помимо конвективного обогрева воздуха, отдавать тепло еще и инфракрасным излучением, а это очень существенная подмога всей системе отопления. Вспомните «пышущие жаром» чугунные батареи – даже на расстоянии от них ощущается тепло. Ни один другой радиатор с ними в этом вопросе сравниться не может.
  • Чугунные батареи МС-140 представляют собой разборную конструкцию. Это позволяет устанавливать требуемое для конкретного помещения количество секций, изменять его по мере необходимости, проводить замену аварийного узла.

  • Цена на такие чугунные радиаторы – вполне доступна. Нередко хозяевами из соображений экономии приобретаются даже бывшие в употреблении батареи, которые после промывки и правильной переборки послужат еще очень долго.

Некоторые из достоинств пр едставляют собой некую «палку о двух концах». Так, например, широкие каналы – с одной стороны, благо , но для их заполнения потребуется куда больше теплоносителя. А высокая теплоемкость чугуна предопределяет и очень существенную тепловую инертность радиаторов. Чтобы их довести до рабочего состояния потребуется намного больше энергозатрат, то есть котел на этапе запуска будет работать с большей нагрузкой, практически без пауз. Правда, это компенсируется в ходе работы – чугунные батареи дольше будут оставаться горячими даже после выключения отопления.

После изложенного выше может сложиться впечатление, что чугунные радиаторы практически лишены серьезных недостатков. Однако, это не так – есть у них и весьма значимые «минусы»:

  • При всех положительных качествах чугуна, это непластичных, твердый и хрупкий сплав.Он не любит акцентированных механических нагрузок – просто может расколоться. Отсутствие пластичности – это еще и большой риск повреждения при резких перепадах температур, кристаллическая решетка «не успевает» за линейным термическим расширением. Например, если в разогретую до высоких модератор батарею вдруг резко попадает холодная вода, то стенки секции могут дать трещину. Аналогично – и при отрицательных температурах: если батарея замерзла , то с очень большой долей вероятности она выйдет из строя.

  • Второй важный недостаток – чрезмерная массивность. Даже одна секция (с межосевым расстоянием 500 мм), не заполненная теплоносителем , в зависимости от конкретной модели может весить 6 ÷ 7,5 килограмма. Плюс к этому масса соединительных ниппелей и пробок. В итоге средняя батарея, скажем, всего в семь секций, может дать нагрузку уже порядка 50 килограмм. А если добавить массу теплоносителя (а в каждой секции это – еще 1.45 кг), то суммарный вес уже перескакивает за 60 кг. И ведь это идёт разговор о сравнительно небольшой батарее! Что тогда говорить о сборке в 10 и более секций.

Эта особенность существенно осложняет монтажные работы – одному, без помощника, их выполнить иногда становится непосильной задачей. Кроме того, нужны мощные кронштейны или крюки. И еще одно – не всякая стеновая конструкция в состоянии выдержать подобную нагрузку.

Приходится придумывать достаточно сложные конструкции, с упором в поверхность пола или даже с усилением с обратной стороны стены.

Правда, некоторые модели чугунных радиаторов могут оснащаться ножками-подставками, или же быть напрямую рассчитанными для установки на пол – ножки в таком случае становятся частью конструкции (например, на крайних секциях батареи).

  • Большинство поступающих с заводов радиаторов имеет только грунтовочный слой. Значит, чтобы придать батареям максимальную эстетичность, придется проводить их покраску самостоятельно, а это не так просто, как может показаться.

Кроме того, подобную перекраску придется проводить регулярно, хотя бы раз в 3 – 5 лет.

Справедливости ради надо сказать, что некоторые производители все же идут навстречу потребителям, и их продукция поступает в продажу после цикла многослойного окрашивания стойкими полимерными красками или даже с порошковым декоративным напылением. Понятно, что такие радиаторы стоят уже существенно дороже.

  • Недостаток, сродни указанному выше – часто ругают чугунные радиаторы за неэстетичный, как говорится , «казарменный» внешний вид.

Честно говоря, это вопрос очень субъективный, то есть лежит в плоскости личных предпочтений. Стальные панельные радиаторы тоже могут не блистать красотой, а кому-то не нравится уж слишком современный облик биметаллических батарей, который бывает трудно вписать в некоторые стили интерьера.

В конце концов, никто не мешает прикрыть радиаторы декоративным экраном (безусловно, так, чтобы не ухудшить эффективность системы отопления).

Как правильно закрыть радиатор решеткой

Установка декоративного экрана, короба, решетки поможет справиться с проблемой неэстетичного вида батареи отопления. Как правильно , чтобы не снизить эффективность системы отопления дома – читайте в отдельной публикации нашего портала.

А некоторые производители практикуют и отливку секций с декоративным исполнением – на стенках радиатором получаются оригинальные рельефные рисунки «под старину».

Основные технические характеристики чугунных радиаторов МС-140

Теперь – о конкретных технических характеристиках различных моделей чугунных радиаторов серии МС-140

Что означает сама аббревиатура «МС» — на этот счет , кстати, единого мнения нет. Есть версии «модифицированный стандарт», «московский стандарт», «металлический секционный», «монтажный секционный» и другие варианты.

А вот «140» — это вполне определённое значение, конкретно указывающее на глубину (расстояние от тыльной до лицевой стороны) каждой секции – 140 мм. Обычно это наименование сопровождается и вторым числовым значением.

  • Например, аббревиатура МС-140— 500 говорит о том, что это чугунный радиатор с глубиной секций 140 мм, и межосевым расстоянием 500 мм.

Это – самая распространенная серия, которая и применялась для установки в квартирах многоэтажек при их массовом строительстве. Средняя мощность теплоотдачи такой секции составляет около 160 Вт.

Радиаторы МС-140 могут иметь разное межосевое расстояние — 500 или 300 мм

  • Но к этой серии относят еще и радиаторы МС-140— 300. Как понятно из классификационного наименования, отличаются они межосевым расстоянием – всего 300 мм. Таки батареи были не столь ходовыми, но в ряде случаев (например, низкое расположение подоконников), использовались именно они. Безусловно, площадь теплообмена у них существенно меньше, что отражается и на характеристике мощности теплоотдачи – всего порядка 120 Вт от одной секции.
  • Выпускаются МС-140— 500 и еще одной разновидности. В них оба вертикальных канала секции соединены снаружи диагонально расположенными ребрами . Такое оребрение резко повышает площадь активной теплоотдачи, и мощность секции возрастает до 190 Вт.

Правда, подобные радиаторы сложны в покраске, а также требуют частых уборок. Площадь оседания пыли на плоские поверхности ребер – велика, а при сильной их запыленности говорить о 190 Вт с секции уже не приходится – потери могут составлять порядка 30 ÷ 40 Вт.

Исходным сырьем для отливки самих секций, а также очень часто — глухих или проходных пробок, является серый чугун (по классификации — СЧ -10). Соединительные муфты-ниппели производят или из ковкого чугуна (КЧ — 30— 6-Ф ), или из стали (08 KП или 08 ПC ). Резьба на секциях, ниппелях и внешняя на пробках – G1 ¼ ʺ Проходные пробки имеют, кроме того, резьбовое отверстие G ¾ или ½ дюйма.

Герметичность соединительных узлов между секциями обеспечивается кольцевыми прокладками. Для их изготовления применяется особая теплостойкая резина (ПИ или TTC), или же паронит.

Производством чугунных радиаторов занимается ряд предприятий в Российской Федерации и в соседних странах. Все они придерживаются, в принципе, единых технических стандартов, хотя эксплуатационные характеристики батарей могут немного различаться.

Среди представленных в продаже чугунных батарей МС-140 чаще всего встречается продукция Новосибирского завода ООО «Декарт», Нижне-Тагильского котельно-радиаторного завода, компании ОАО «Сантехлит » из Брянской области. Пользуются хорошим спросом радиаторы Минского завода отопительного оборудования и Луганского литейно-механического.

Взглянем на них поближе.

Радиаторы ОАО «Сантехлит » (Брянская область, пос. Любохна )

Фирменный логотип компании ОАО «Сантехлит»

Обратите внимание – в таблице указаны чугунные радиаторы еще двух серий: МС-110 и МС-85. Возможно, кому-то по соображениям компактности больше подойдут они.

  • Максимальная температура теплоносителя для всех серий+ 130 °С .
  • Допустимое рабочее давление:

— для серии МС-140 – 9 атмосфер;

— для серии МС-110 и МС-85 – до 12 атмосфер.

Расстояние межосевое (мм) ширина секции глубина высота Объем теплоносителя (л) Масса секции (кг)
МС-140М-500-0.9 500 93 140 588 160 1.45 7.1
МС-140-300-0.9 300 93 140 388 120 1.11 6.1
МС-110-500-1.2 500 82 110 588 125 0.85 5.6
МС-110-300-1,2 300 82 100 381 79 0.63 4.45
МС-85-500 500 76 85 581 115 1 4. 45
Чугунные радиаторы Новосибирской компании ООО «Декарт »

Логотип ООО «Декарт»

Специалисты этого предприятия занимаются как выпуском новых радиаторов, так и восстановлением старых. Причем , чугунные батареи после восстановления качеством мало уступают свежеизготовленным , а по цене – существенно ниже, поэтому часто пользуются даже более широким спросом.

Вся продукция ООО «Декарт» рассчитана на эксплуатационные условия:

  • Температура теплоносителя – до + 130 °С.
  • Предел рабочего давления – 9 атмосфер.
Наименование модели радиатора Расстояние межосевое (мм) Мощность теплоотдачи, средняя (Вт) Объем теплоносителя (л) Масса секции (кг)
ширина секции глубина высота
МС-140/500 500 93 140 588 160 1. 45 7.1
МС-140/300 300 93 140 388 120 1.11 6.1
МС-90/500 500 71 90 581 130 1.45 6.5
Продукция ОАО «Котельно-радиаторный завод», г. Нижний Тагил

Если встретился такой фирменный знак, то эти радиаторы — из Нижнего Танила

Продукция этого завода широко востребована далеко за пределами Уральского региона. Чугунные радиаторы отвечают всем требованиям российских и международных стандартов.

Условия эксплуатации:

  • Температура теплоносителя – максимальная – 125 ÷130 °С.
  • Предел избыточного давления в системе – 12 атмосфер.
Наименование модели радиатора Расстояние межосевое (мм) Линейные размеры радиатора (мм) Мощность теплоотдачи, средняя (Вт) Объем теплоносителя (л) Масса секции (кг)
ширина секции глубина высота
МС-140-М2-500 500 94 140 580 160 1. 45 6.65
МС-140М-300 300 104 140 388 117 1.11 5.4
МС-90-500 500 90 90 580 130 1.15 5.48
Радиаторы Луганского литейно-механического завода

Этот производитель предлагает потребителям чугунные радиаторы не только в загрунтованном виде, но и с качественным эмалевым м ногослойным покрытием. Кроме того, в ассортименте предприятия – улучшенные с точки зрения декоративности модели, вполне подходящие для современных интерьеров (серия РД ).

Условия эксплуатации:

  • Максимальная температура теплоносителя – до +130 ° С ;
  • Предел давления – 12 атмосфер.
Наименование модели радиатора Расстояние межосевое (мм) Линейные размеры радиатора (мм) Мощность теплоотдачи, средняя (Вт) Объем теплоносителя (л) Масса секции (кг)
ширина секции глубина высота
МС-140М4-500-0. 9 500 102 140 588 184 1.33 6.74
МС-140 М1-300-0,9 300 102 140 388 120 1 5.5
МС-100 М1 3КП 500 500 63 100 570 135 0.7 5.4
МС-1003КП 300-1,2 300 63 100 372 95 0.55 3.23
РД- 100 500 -1,2 500 60 100 585 120 0.8 4.6
Радиаторы чугунные Завода отопительного оборудования, г. Минск

Широчайшей популярностью пользуется продукция наших белорусских соседей. Радиаторы Минского завода – это всегда высокое качество и интересные инженерные решения.

В товарном ассортименте, помимо привычных форм – радиаторы с ножками для напольного размещения – это позволяет избавиться от сложной и трудоемкой процедуры навески

Стараются уйти от поднадоевших форм и дизайнеры предприятия. Так, освоен выпуск чугунных радиаторов, конструктивно остающихся все теми же МС-140, но имеющих гладкую покрытую эмалью лицевую поверхность. Кроме того, предлагаются и варианты с художественным рельефным литьем в ретро-стиле .

Наименование модели радиатора Расстояние межосевое (мм) Линейные размеры радиатора (мм) Мощность теплоотдачи, средняя (Вт) Объем теплоносителя (л) Масса секции (кг)
ширина секции глубина высота
МС-140М 500 108 140 588 160 1.45 6.7
БЗ-140-300 300 98 140 376 120 1.27 5.4

Одним словом, несмотря на кажущееся сходство всех чугунных радиаторов, выбор у покупателя все же есть.

Основные технологические приемы монтажа чугунных батарей МС-140

При первичной установке батарею собирают из нужного количества секций. Однако, иногда обстоятельства вынуждают хозяев либо нарастить радиатор если его суммарной мощности явно не хватает, либо, наоборот, сделать его меньше. Кроме того, и в процессе эксплуатации случаются ситуации , когда требуется разобрать батарею, например, для замены пришедшей в негодность секции или для проведения профилактических работ, очистки или промывки.

Радиаторы отопления требуют ухода

Низкое качество теплоносителя может привести к постепенному зарастанию каналов в нутри радиаторов. Как самостоятельно провести – читайте в специальной публикации нашего портала.

Чтобы полностью понять, как производится разборка и сборка чугунных батарей, необходимо разобраться с принципом соединения секций между собой. Внимание на схему:

Любая секция (поз. 1) имеет с каждой стороны по два резьбовых гнезда G1¼ дюйма, сверху (поз. 2) и снизу. Расстояние между их центрами и является межосевым, которое указывается в классификации изделия.Резьба с противоположных по горизонтали сторон секции противонаправлены (левая и правая), при этом верхнее и нижнее гнездо на одной стороне имеют обязательно одинаково направленную резьбу.

С торцевых сторон собранной батареи устанавливаются пробки (поз. 3). Они могут быть проходными, с резьбовым отверстием, или глухими.В зависимости от стороны установки пробок они также могут иметь правую или левую резьбу. Диаметр вн утренней резьбы G ½ или ¾ дюйма, всегда только правая – сюда подключаются (запаковываются) патрубки, сгоны или фитинги для дальнейшей врезки в контур отопления, или же краны для выпуска воздуха.

Секции соединяются между собой с помощью ниппелей (поз. 4). Эта деталь представляет собой цилиндрическую муфту с двумя противонаправленными резьбовыми участками, которые сходятся в центре ниппеля. Между секциями в обязательном порядке устанавливается прокладка (поз. 5).

На внутренней поверхности цилиндрического ниппеля имеются специальные наплывы (выступы) (поз . 6), которые необходимы для сцепления со шлицами (поз . 8) монтажного ключа (поз . 7). Сам ключ может иметь приваренную Т-образную рукоятку для приложения усилия, петлю для вставки рычага, или же граненую поверхность штанги для захвата ее газовым ключом.

1 – ниппель (хорошо заметны выступы для ключа).

2 – кольцевидные прокладки, паронитовые (как на рисунке) или резиновые. Устанавливаются между секциями и под пробками радиатора.

3 и 4 – глухая и проходная пробки. Бывают левые и правые.

Монтаж батареи отопления из отдельных секций показан на схеме ниже:

Для монтажных работ лучше всего подготовить себе удобную площадку, например, на просторном верстаке или на полу. Поверхность рекомендуется застелить листом фанеры, чтобы не поцарапать ребристыми краями секций.

Как секции собираются в единую батарею — схематично:

1 – На ниппели одеваются прокладки, так, чтобы они встали в центре, в месте, где сходятся два резьбовых участка. Секции располагаются соосно, обязательно проверяется правильность их взаимного размещения – в месте стыка резьба в гнездах должна быть противонаправлена . Обычно производитель ставит на секциях фирменные клейма – это поможет избежать ошибки, так как эти отметки должны занять однообразное положение.

2 — Через окно секции вводится монтажный ключ, так, чтобы его рабочая головка со шлицами вошла в ниппель. Лучше всего, если в распоряжении есть два ключа – так работать будет проще, попеременно переходя от одного к другому. Собираемые воедино секции сводятся и прижимаются одна к другой. Вращением ключа проворачивается ниппель – при этом обязательно надо следить, чтобы он одновременно «наживился » на обе секции. Аналогичная операция проделывается и с противоположной стороны. Затем, попеременно, не допуская перекосов и переклинивания , ниппеля вкручиваются, одновременно поджимая секции одна к другой. Закручивание ведется до максимально плотного контакта в соединительных уздах. Опытные сантехники «на глаз» способны определить нужное усилие при сборке. Производитель в техдокументации указывает, что момент пр иложения силы при затяжке не должен превысить 15 кгс×м, чтобы не деформировать резьбу и выступы на внутренней поверхности ниппеля.

3 – после монтажа первых двух секций можно таким же образом присоединять третью и так далее, до полной сборки требуемой батареи.

4 – вполне возможно соединять батарею и «фрагментами» — по нескольку секций, заранее собранных в блоки. Единственное требование – чтобы хватило длины штанги монтажного ключа. Кстати, именно таким способом обычно и проводят демонтаж и замену вышедшей из строя секции, если она находится где-то в центре батареи. Нет нужды последовательно разбирать весь радиатор – демонтаж проводится только в нужной точке.

Понятно, что демонтаж ведется в обратной последовательности. Однако, случаются ситуации, когда коррозия «съела» выступы на внутренней поверхности ниппеля, и выкрутить его не представляется возможным. Выход в данном случае один – аккуратно «болгаркой» резать по месту расположения прокладки между секциями, а потом греть оставшийся фрагменты ниппеля и выкручивать их из гнезд .

При обратном монтаже после разборки радиатора, безусловно, стоит т щательно оценить целостность и «живучесть» ниппелей – стоят они недорого, и будет разумны «сомнительные» детали заменить на новые.

Видео: пример разборки и обратного монтажа чугунного радиатора МС-140

Сколько секций радиатора МС-140 потребуется для обогрева помещения?

Остался еще один невыясненный вопрос – а какое количество секций необходимо для того, чтобы обеспечить полноценный обогрев того или иного помещения?

Бытует простое правило, что для отопления требуется 100 В т т епловой энергии на каждый квадратный ме тр пл ощади помещения. Значит, просчитать количество не составит особого труда – площадь умножается на 100 и делится на тепловую мощность одной секции выбранной модели радиатора.

Например, комната 18 м², требует, соответственно 1800 кВт т епловой энергии. Значит, если выбран типовой МС-140 с удельной мощностью на секцию в 160 Вт, потребное количество будет 11,25. Значение округляется в большую сторону до целого. Итого – 12 секций.

Расчет , действительно, прост, но весьма неточен. Дело в том, что 100 Вт/м² — весьма усредненная величина, и в разных климатических условиях, понятно, не отражает в полной мере потребности в тепловой энергии — где-то этого может и недоставать, а в южных регионах такая мощность будет попросту излишней. Кроме того, имеют немалое значение особенности здания, расположения помещения по сторонам света, размер и количество окон и их конструкция, степень утепленности стен и потолка. Даже способ врезки батарей в отопительный контур – и тот способен повлиять на отдаваемые радиаторами тепло.

Поэтому предлагаем читателю воспользоваться специальным калькулятором, в котором уже заложено большинство влияющих на требуемую мощность отопления критериев. Введите запрашиваемые значения – и сразу получите результат, в зависимости от выбранного типа чугунного радиатора.

У классического секционного радиатора вес 1 элемента составляет 7,5 кг, то есть, стандартная конструкция из 7 элементов будет весить более 50 кг.

Классический чугунный радиатор

В связи с этим возникают две проблемы :

  • надежное настенное крепление сложно смонтировать, если стены выполнены из пористых легких блоков или представляют собой каркасную конструкцию — потребуется устанавливать прибор отопления на пол;
  • переносить батарею необходимо вдвоем и очень аккуратно, поскольку от ударов в хрупком чугуне появляются микротрещины, которые расширяются под воздействием нагретого теплоносителя – со временем это провоцирует разгерметизацию прибора отопления.

Преимущества чугуна

Если не учитывать, сколько весит чугунная батарея, можно отметить целый спектр преимуществ отопительных приборов данного типа , в число которых входит:

  • устойчивость к коррозии;
  • стойкость к химически агрессивным средам – материал нетребователен к характеристикам теплоносителя;
  • долговечность;
  • высокие показатели теплового излучения – чем больше количество секций, тем выше теплоотдача прибора отопления.

Внешний вид стандартных батарей из чугуна прост и лаконичен, но сегодня производители предлагают и радиаторы, выполненные под старину. К преимуществам таких моделей относится стильный и респектабельный внешний вид.


Различные варианты радиаторов

Технические характеристики

Мощность прибора отопления – показатель его теплоэффективности. При расчете системы отопления учитываются потребности дома в тепле. Важно знать мощность 1 секции чугунного радиатора, чтобы определить размер батарей для каждого отапливаемого помещения. Неправильные расчеты приводят к тому, что помещение не будет качественно прогреваться либо наоборот – придется его часто проветривать, удаляя излишки тепла.

У рядового стандартного радиатора из чугуна мощность 1 звена составляет 170 Вт. Чугунные батареи выдерживают нагрев свыше 100°С и успешно функционируют при рабочем давлении 9 атм. Это позволяет использовать изделия данного типа в составе центральных и автономных отопительных сетей.

Современные модели

Производители предлагают облегченные варианты батарей из серого чугуна. Если вес 1 звена советского радиатора МС140 составляет 7,12 кг, то 1 секция модели Viadrus STYL 500 чешского производства весит 3,8 кг, и ее внутренний объем составляет 0,8 л. Это означает, что заполненный теплоносителем чешский радиатор из 10 звеньев будет иметь массу (3,8 + 0,8) × 10 = 46 кг. Это на 40% меньше, чем масса заполненной батареи МС 140, состоящей из аналогичного количества элементов.

В России также производятся чугунные отопительные приборы облегченного образца. Под брендом EXEMET выпускаются батареи MODERN, 1 секция которых весит 3,3, а ее внутренний объем составляет 0,6 л. Эти трубчатые чугунные радиаторы характеризуются относительно невысокой теплоотдачей, что требует увеличения количества звеньев. Отопительные приборы рассчитаны на напольную установку.

Растущей популярностью пользуются винтажные радиаторы из чугуна. Это напольные модели, изготовленные по технологии художественного литья. Из-за объемных сложных узоров вес секции чугунного радиатора значительно увеличен, он достигает 12 и более килограммов.


Винтажный напольный радиатор из чугуна

Срок службы

В домах, построенных до революции, до сих пор работают радиаторы из чугуна, установленные более 100 лет назад. Современные приборы отопления из этого материала также рассчитаны на десятки лет безремонтной эксплуатации.

Долговечность объясняется прочностью чугуна, устойчивостью к нагреву и давлению. Отопительные приборы из чугуна не ржавеют в период, когда из сети слит теплоноситель и внутренняя поверхность батарей контактирует с воздухом.

Габариты

Вес секции чугунного радиатора зависит от ее высоты, конфигурации и толщины стенок.

Производители предлагают модели с различными характеристиками :

  • глубина батареи составляет от 70 до 140 мм в стандартном исполнении;
  • ширина звена варьируется от 35 до 93 мм;
  • объем секции – от 0,45 до 1,5 л в зависимости от габаритов;
  • высота отопительного прибора в стандартном исполнении — 370-588 мм;
  • межосевое расстояние – 350 либо 500 мм.

Классические батареи: базовые параметры

Классической считается советская батарея МС140 со следующими параметрами :

  • высота 388/588 мм;
  • глубина 140 мм;
  • ширина 93 мм;
  • объем одного звена высотой 588 мм – 1,5 л;
  • масса одного звена высотой 588 мм – 7,12 кг.

Зная, сколько весит одна секция радиатора и ее объем, можно рассчитать массу прибора отопления МС140, заполненную теплоносителем. Общая масса заполненной секции составит 8,62 кг, батарея из 10 звеньев будет весить около 86 кг.


Богатый выбор разнообразной стилистики батарей

Основные расчеты

Проектируя систему отопления, требуется рассчитать вес радиатора и необходимое количество секций в батареях. Расчеты ведутся на основании мощности одной секции отопительного прибора (для классического изделия из чугуна это 170 Вт) и теплового расчета помещения.

Чтобы подсчитать необходимое количество секций и итоговый вес чугунного радиатора, следует учесть площадь и теплопотери помещения, которые зависят от характеристик материалов, из которых возведены стены, наличия утепления. Также требуется обратить внимание на количество окон и вид оконных систем.

Для панельного дома оптимальная величина теплового потока составляет 0,041 кВт/м 3 , для кирпичного – 0,034 кВт/м 3 , для зданий с утепленными стенами (независимо от материала, из которого они возведены) – 0,02 кВт/м 3 .

Учитывая немалый вес одной секции чугунной батареи, количество звеньев в стандартном радиаторе варьируется от 4 до 10. В большом помещении удобнее установить два-три прибора отопления по 4-5 секций вместо того, чтобы монтировать один крайне тяжелый радиатор с числом звеньев более 10-ти.

Из этого следует

Чтобы правильно выбрать принцип крепления, необходимо узнать, сколько весит секция чугунной батареи, заполненная теплоносителем. Для приборов отопления из чугуна важно подобрать подходящее количество кронштейнов для настенного монтажа. Если стены выполнены из пористых блоков или дом возведен из СИП-панелей, число точек крепежа увеличивают с целью более равномерно распределить нагрузку.

Правильный расчет радиаторов и надежный монтаж – гарантия бесперебойного функционирования системы отопления.

Чугунные радиаторы — немного общей информации

Чугунные радиаторы, или, как их ещё называют, батареи отопления, применяются для отопления помещений около ста лет. Они были изобретены в 1857 году Францем Сан-Галли. Их используют как для обогрева жилых квартир, так и в производственных помещениях, складах, офисах и тому подобное. Такая популярность этого вида обогревателей объясняется свойствами чугуна в первую очередь.

Рассмотрим их подробнее:

  1. Долговечность в использовании;
  2. Устойчивость к коррозии;
  3. Нетребовательность к условиям внешней среды и эксплуатации;
  4. Нетребовательность к выбору обогревающей жидкости;
  5. Высокая теплопередача.

Все эти факторы являются причиной того, что человечество уже дольше века использует для отопления чугунные батареи.

Однако, чугун имеет серьёзный недостаток — это достаточно хрупкий материал. Случайный удар может привести к образованию микроповреждений и в дальнейшем — к утечкам воды и разрушению радиатора , если учесть, что в момент эксплуатации он находится под давлением изнутри.

К недостаткам можно также отнести сложность домашнего ухода — поверхность батареи ребриста, имеет много неровностей и закутков, где скапливается пыль, которую сложно вытереть. Ну и совершенно неэстетичный внешний вид, что немаловажно для многих владельцев квартир.

Конструкция батареи отопления из чугуна

Устроен радиатор довольно несложно — его собирают из составляющих, количество которых может варьироваться от 4 до 10, в зависимости от размеров помещения и того, насколько интенсивного обогрева требует помещени е. Секции соединяются между собой ниппелями, а в качестве прокладок между ними используют, как правило термостойкую резину или паронит. Секции расположены вертикально, что увеличивает площадь нагревательного элемента и его теплоотдачу.

По секциям происходит циркуляция теплоносителя — обогревающей жидкости. Чугун тем хорош, что не предъявляет особых требований к теплоносителю — а это в наших условиях очень важно , поскольку теплоноситель идёт по длиннейшим подземным коммуникациям, несёт в себе кусочки шлака, окалины, различного мусора, что способно изнутри повреждать каналы в радиаторах.

Этому виду обогревателей свойственна очень высокая инертность — они чрезвычайно медленно нагреваются и медленно остывают. По этой причине регулировка температуры просто не имеет смысла.

Из положительных характеристик следует также отметить низкое гидравлическое сопротивление — чугун не создаёт внутри секции трения с водой, соответственно не возникает помех для циркуляции . Поэтому часто отпадает потребность в принудительной циркуляции воды.

Радиаторы делятся на одноканальные и двухканальные. До сих пор они являются очень эффективным средством обогрева помещений.

Монтаж радиаторов отопления в помещениях

Отопительные батареи в помещениях монтируются на стену. К стене крепятся кронштейны, на которые фиксируется радиатор. Чугун — это материал с чрезвычайно большой массой, что создаёт определённые трудности при монтаже.

Совершенно очевидно, что вес всей батареи будет зависеть от того, скольковесит одна секция. Очень важно знать, скольковесит радиатор для того, чтобы правильно рассчитать нагрузку на крепления при монтаже.

Сколько весит одна секция радиатора из чугуна

Вес одной секции стандартной батареи МС 140 составляет 7,12 кг. Соответственно, при среднем количестве секций, равном 7, получаем, что общий вес батареи составит 50 кг.

Однако, сегодня предлагаются более современные модели иностранных производителей с более удобными характеристиками. Например, весоднойсоставляющей чешской батареи Viadrus STYL 500 равен 3,8 кг. Для того, чтобы обеспечить нагревательный эффект, равный эффекту семисекционной МС 140, нам нужно будет установить 14 секций, масса которыхвместе с водой будет равна 64, 4 кг.

Можно рассмотреть также радиаторы MODERN марки EXEMET — здесь масса одной составляющей равна 3,2 кг. Для создания обогрева, аналогичного марке МС 140, нам нужно смонтировать 22 секции, масса которых составит 70,4 кг.

Следует отметить, что в современных постройках из пористых материалов прочность стен гораздо ниже. Поэтому крепление радиаторов на стенах подстраховывается наличием ножек, которыми система упирается в пол, снижая нагрузку на стену здания.

Заключение

Таким образом, мы приходим к выводу, что в наших условиях рано ещё отказываться от обогрева посредством чугунных батарей отопления. Их свойства делают их самым удобным средством обогрева помещений в наших условиях. Несмотря, на большую массу чугуна и некоторые неудобства в использовании, на сегодняшний день чугунные элементы отопления являются одними из самых широко используемых. Их стойкая репутация является свидетельством надёжности и эффективности.

Ёмкость секции чугунного радиатора. Важные технические характеристики и вес чугунных радиаторов

Секционные чугунные радиаторы начали выпускать более ста лет назад. Их использовали сначала в системах парового отопления, а затем в центральных системах водяного отопления. Классические чугунные радиаторы советского производства МС-140 установлены во многих старых российских домах.

Преимущество чугунных радиаторов в их высокой надежности и большом сроке службы (более пятидесяти лет). Радиатор состоит из секций изготовленных из качественного литейного чугуна, которые соединены ниппелями из ковкого чугуна. Большой диаметр проходного сечения делают чугунные радиаторы неприхотливыми к качеству теплоносителя и позволяет использовать загрязненную воду типичную для центральных систем отопления в России по этой же причине они имеют низкое гидравлическое сопротивление. Толстые стенки и химические свойства чугуна придают радиаторам устойчивость к коррозии, что немаловажно в летний период, когда вода из системы отопления сливается и радиатор остается ржаветь «на сухую». Чугунные радиаторы самые дешевые из своих собратьев, исключение составляют высокохудожественные изделия со сложным литьем. Цена на них на порядок выше.

Недостатки чугунных радиаторов в их большой массе. По этой причине усложняется монтаж и возрастают расходы на транспортировку. Радиаторы из чугуна имеют большую тепловую инерцию (долго нагреваются и долго остывают) , поэтому их нельзя использовать в системах отопления с автоматической регулировкой температуры, из-за долгого отклика.

Надежные и проверенные временем отопительные приборы. Конструкция МС 140 идеально подходит к российским тепловым сетям. Совершенно не чувствительны к качеству воды используемой в качестве теплоносителя. Самые доступные по цене радиаторы отопления.

Технические характеристики на одну секцию:

Масса, кг 6,25

Тепловой поток, кВт 0,16

Объем воды, л 1,45

Диаметр отверстия, дюйм 1 1/4

Технические характеристики

Максимальная температура 130 °С

Рабочее давление 9 — 12 бар

Давление опрессовки 18 бар

Размеры чугунного радиатора

Чугунные батареи, отметившие вековой юбилей, продолжают нести тепло в жилые дома и не спешат уступать место алюминиевым аналогам и компактным конвекторам. У чугуна много неоспоримых достоинств: стойкость к коррозии, теплоэффективность, долговечность. Современные приборы отличаются привлекательным дизайном, а линейка моделей в стиле ретро выглядит просто роскошно. При всех достоинствах у них есть один недостаток – вес чугунного радиатора составляет несколько десятков килограммов.

Сколько весит чугунная батарея

Знать и учитывать вес батареи отопления особенно важно в тех случаях, когда приборы устанавливают на тонкие стены и перегородки из непрочных материалов. Если нагрузка окажется выше нормы, придется отказаться от настенного крепления и закрепить радиатор на полу.

Вес секции чугунного радиатора без теплоносителя составляет от 7,1 до 7,5 килограмма – точные значения зависят от высоты изделия и других особенностей модели. Среди новых разработок есть облегченные модификации с весом секции 5,7 кг. Стандартные батареи состоят из 4–10 секционных элементов, но встречаются и «гиганты», включающие 20 и более звеньев.

Зная, сколько весит секция чугунного радиатора, несложно подсчитать массу батареи, состоящей из нескольких резервуаров. К примеру, прибор из 7 секций будет весить 48–52,5 кг, а десятисекционный окажет нагрузку в 70-75 кг. С целью облегчения монтажа выбирают несколько устройств из 5–7 секций, а не громоздкие многосекционные конструкции. При необходимости сборные приборы модернизируют путем добавления или сокращения количества элементов.

Рассчитывая общую массу обогревателя, следует учитывать, что объем секции чугунного радиатора в среднем составляет около полутора литров жидкости. В новых экономичных моделях встречаются показатели от 1 литра, а в радиаторах старого образца количество теплоносителя может достигать 1,7 литра. Естественно, вес прибора после запуска системы отопления увеличится.

Технические характеристики батарей из чугуна

Не менее важны и другие технические характеристики чугунных радиаторов. Их знание и умение рассчитывать нужные параметры помогают правильно определиться с количеством секций в источнике тепла.

Сравнение характеристик чугунных батарей и приборов других типов

Мощность – главный показатель эффективности

Зная мощность чугунного радиатора отопления, несложно рассчитать количество приборов. Важно учитывать, что в системах с центральным отоплением, где невозможно контролировать температуру теплоносителя, избыток источников тепла не менее неприятен, чем недостаток. Следствием ошибки становится повышенная сухость воздуха, неприятный запах сгоревшей пыли, сквозняки от необходимости частого проветривания.

Тепловая номинальная мощность одной секции чугунного радиатора стандартной модификации составляет 160 Вт. При расчете габаритов единицы отопления необходимо определить величину теплового потока жилища. Этот показатель зависит от стенового материала, используемого для строительства, и степени теплоизоляции здания. В панельном доме величина теплового потока составляет 0,041 кВт/м3, в строении из кирпича – 0,034 кВт/м3, а при наличии качественной теплоизоляции – 0,02 кВт/м3, независимо от того, из чего возведены стены.

Для расчета количества звеньев используют несложную формулу: цифру, обозначающую объем комнаты, умножают на тепловой поток помещения, после чего полученное значение делят на номинальный тепловой поток одной секции (0.160 кВт). Итог округляют до целого числа – это и есть количество требуемых элементов. Необязательно объединять их в одном радиаторе – если окон несколько, лучше установить прибор под каждым проемом.

Теплоотдача чугунных радиаторов напрямую зависит от количества секций в обогревателе и их размера. Размеры батареи подбирают с учетом площади помещения и габаритов оконного проема. Чтобы заявленная производителем мощность «работала», длина батареи должна перекрывать окно не менее чем на 70-75%, а расстояние до подоконника – составлять от 8-12 см.

Размеры чугунного радиатора

Производители придерживаются общепринятых размеров чугунных радиаторов отопления – это дань традициям и важный фактор, обеспечивающий эффективную работу и безопасность оборудования.

  1. Ширина одной секции чугунной «гармошки» варьируется от 35 до 60 см. Разные значения встречаются не только у конкурирующих производителей, но и в различных модельных рядах одного изготовителя.
  2. Глубина типовых изделий составляет: 92, 99 и 110 мм. В дизайнерских модификациях возможны другие цифры.
  3. Межосевое расстояние в стандартных модификациях составляет 35 и 50 см, но встречаются и другие параметры.
  4. Высота приборов всегда больше межосевого расстояния и может быть увеличена на длину ножек, если речь идет о напольной модели.
  5. Площадь секции чугунного радиатора составляет в среднем 0,25 кв. метра.

Срок службы и другие параметры

Срок службы чугунных радиаторов отопления исчисляется десятилетиями. После завершения монтажа можно не задумываться о замене батарей в ближайшие 20-25 лет. Известно, что в домах дореволюционной постройки до сих пор исправно работает оборудование, отлитое более 100 лет назад.

Рабочее давление приборов из чугуна составляет 9 атмосфер, что позволяет использовать их в системах автономного и центрального отопления. Также чугуну нестрашны сливы теплоносителя в летний сезон – он спокойно дожидается отопительного периода, не теряя своих свойств.

Изучив технические характеристики и узнав, сколько весит чугунный радиатор отопления, практичные люди доверяют расчеты системы и монтаж специалистам. Это всегда надежнее, чем пытаться сделать незнакомое дело своими руками.

Радиатор – это неотъемлемая часть любой квартиры. Это оборудование обеспечивает дому обогрев в холодное время года. Однако не в каждой квартире можно установить ту или иную батарею. Ведь требования к этому устройству напрямую зависят от площади помещения, в котором он находится. В первую очередь, это касается мощности. От этого показателя зависит качество обогрева вашего дома. Поэтому сегодня мы научим вас производить правильный расчет мощности батарей.

Высчитываем мощность радиатора отопления

Радиаторы отопления обеспечивают квартире обогрев. Без этого устройства невозможно представить ни одно современное жилище. Именно благодаря нему мы можем проводить с комфортом холодные зимние вечера.

Мощность радиатора отопления играет большое значение в обогреве дома. Именно это устройство отдает большую часть тепла помещению. Без него вы жили бы в холодном и сыром помещении.

Радиаторы отопления могут быть сделаны из разного материала. Это может быть алюминий, чугун или сталь. Также такие устройства отличаются по своему строению. Они могут быть сделаны из отдельных секций или представлять собой панель.

При расчете мощности материал, из которого сделан радиатор особого значения не имеет. Зато строение такого устройства играет в расчете важную роль.

Радиатор, состоящий из секций, можно самостоятельно собирать до необходимой длины. Таким образом, в данном варианте вы будете рассчитывать количество секций, при котором радиатор будет иметь необходимую мощность.

Как сделать расчет необходимого количества секций радиатора:

  1. Первое, что вам нужно узнать – это площадь помещения. Для этого нужно умножить высоту комнаты на длину двух ее смежных стен по отдельности, а затем сложить два полученных числа.
  2. Также нужно узнать мощность единичной секции радиатора.
  3. Далее площадь помещения умножается на мощность единичной секции радиатора и делится на 100.

В итоге вы поучите число, которое будет равняться необходимому количеству секций радиатора. Округлять его нужно в большую сторону.

Если вы хотите приобрести панельный радиатор. То расчет будет отличаться. В этом случае вы будете высчитывать мощность устройства.

  1. Сначала вам нужно вычислить объем помещения. Для этого нужно перемножить высоту комнаты с числом, полученным при перемножении длины двух смежных стен.
  2. Полученное число умножается на 41. Данная цифра – это необходимая мощность для обогрева одного метра кубического.

Полученная цифра будет равняться мощности радиатора. Округлять ее нужно в большую сторону. При этом вы можете разделить значение на два радиатора.

Какая мощность у одной секции чугунного радиатора

Чугунные радиаторы – это самые первые батареи. Однако несмотря на новоиспеченные модели, такие устройства до сих пор занимают первое место по популярности.

Оригинальным дизайном чугунные радиаторы МС-140-500 не отличаются. Однако такие гармошки облают надежностью и высоким КПД.

На данный момент внешний вид чугунного радиатора вышел на новый уровень. Вы можете увидеть модели самого разного цвета. Более того на некоторых батареях такого типа есть красивый рельеф и даже чугунное литье.

Теплоотдача у чугунных радиаторов высока. Мощность единичной секции такого устройства составляет 160 Ватт. Однако считается, что в среднем этот показатель может уменьшаться до 140 Ватт. Существует таблица сравнения разных типов радиаторов. И в ней чугунная батарея занимает первое место. Давайте посмотрим на преимущества таких устройств.

Достоинства чугунных радиаторов:

  1. У чугуна очень высокая теплоемкость. Благодаря этому радиаторы из такого материала длительно сохраняют и в большом количестве отдают тепло.
  2. Чугунные батареи, при условии, что они сварены правильно, спокойно переносят гидроудары и перепады температур.
  3. Стенки таких батарей не восприимчивы к коррозии и к износу. Поэтому для них подходит абсолютно любой теплоноситель.

Если вы выбрали этот радиатор, то вы можете быть уверенными, что у вас не возникнет проблем в ходе его эксплуатации. Однако многих людей не устраивает внешний вид таких устройств.

Средняя мощность секции алюминиевого радиатора

Алюминиевые радиаторы пользуются наибольшей популярностью. Это связано с их современным внешним видом и простотой обслуживания. Приобрести такие модели можно по весьма демократичной цене в специализированных магазинах.

Помимо алюминиевого и чугунного радиатора существуют стальные батареи. Размеры и вес таких устройств существенно уступают моделям из других материалов. В этом преимущество стальных радиаторов.

Алюминиевые радиаторы могут выдерживать до 15 атмосфер. Также они не боятся высоких температур. Именно поэтому они так полюбились нашему населению. Дизайн алюминиевых батарей достаточно лаконичный. Конечно, особой оригинальностью такие конструкции не отличаются, однако они способны вписаться в любой интерьер. Вопрос о мощности единичной секции таких батарей до сих пор стоит ребром. Точно ответить на это невозможно, так как разные модели могут иметь от 180 до 200 Ватт. Секции алюминиевых батарей очень просто соединяются. Обычно такие услуги оказывают продавцы в магазине, однако в случае необходимости вы можете произвести сборку самостоятельно.

При всех достоинствах радиаторов из алюминия, у них есть и некоторые недостатки. Чтобы потом не сожалеть о содеянном, необходимо ознакомиться не только с отзывами «за», но и позициями «против».

Недостатки алюминиевых конвекторов:

  1. Алюминий – это материал, который наиболее подвержен влиянию коррозии. Более того, в процессе ржавления, он может выделять газы. Поэтому наиболее применимы такие устройства в индивидуальных системах отопления, где качество воды выше.
  2. При неправильном соединении секций, алюминиевые радиаторы могут дать течь. И починить в этом случае их будет невозможно.

Алюминиевые радиаторы пользуются большой популярность из-за высокого КПД и малого веса. Однако они имеют серьезные недостатки, которые нужно брать в расчет.

Объем воды в одной секции чугунной батареи

Многих интересует объем воды в одной секции. Так как некоторые люди утверждают, что большие размеры таких радиаторов свидетельствуют о том, что в одной секции содержится более трех литров.

На самом деле большую часть объема такого устройства занимает сам чугун. Он имеет толстый слой, и поэтому изделие кажется таким габаритным. Давайте посмотрим, сколько может быть воды в одной секции батареи из чугуна.

Сколько бытовой воды войдет в одну секцию чугунной батареи:

  • Радиатор модели МС 140/500 помещает в себя 1,45 литра воды на одну секцию;
  • Батарея модели МС 140/400 может уместить в одной секции 1,28 литра воды;
  • Для конструкций модели МС 140/300 нужно 1,11 литра воды.

Как видите в чугунных батареях помещается не так много воды, как может показаться. Поэтому за экономичность этого ресурса вы можете не волноваться.

Рассчитываем мощность радиатора отопления (видео)

Мощность радиатора должна играть основную роль при его выборе. Поэтому не забывайте вовремя рассчитывать этот параметр, чтобы не попадать в конфуз.

Вряд ли у вас есть мечта провести эту зиму в ледяной квартире под десятью одеялами. Поэтому сегодня речь пойдет об отопительных радиаторах, а именно о чугунном радиаторе МС-140.

Мы сделаем обзор характеристик, расскажем, как правильно подобрать число секций и как же это все смонтировать. Но обо всем по порядку.

Почему именно чугунные

Чугунные радиаторы имеют ряд преимуществ, рассмотрим основные:

  • Высокая стойкость к коррозии. Это свойство обусловлено тем, что в процессе эксплуатации поверхность радиатора покрывается «сухой ржавчиной», которая не дает развиваться коррозии. Также чугун очень износостойкий, ему не причиняют особого вреда камни и различный мусор из труб отопления;
  • Хорошая тепловая инерционность. Чугунный радиатор отопления МС 140 даже через час после выключения котла сохраняет 30% излучаемого тепла, в то время как для стальных радиаторов эта цифра равна всего 15%;
  • Длительный срок службы. Так для качественных радиаторов из чугуна он может достигать и 100 лет, хотя производители говорят о 10-30 годах уверенной эксплуатации;
  • Большое внутреннее сечение радиаторов. Именно по этой причине чугунные радиаторы отопления МС 140 500 редко требуют очистки;
  • Чугун из-за своего состава, ни при каких условиях не может стать причиной электрохимической коррозии. Другими словами, никаких конфликтов с пластиковыми (стальными) трубами не может возникнуть.


Поговорим о характеристиках

Теперь, самое время представить вашему вниманию технические характеристики чугунных радиаторов.

Страна производитель Украина —Россия
Максимальная температура теплоносителя 130.0 (град)
Максимальное рабочее давление 9.0 (бар)
Опрессовочное давление 15.0 (бар)
Конструкция радиатора Секционная
Число каналов в 1 секции 2
Объем воды в 1 секции 1,35 (л)
Теплоотдача 1 секции 175,0 (Вт)
Вес 1 секции 6,2 (кг)
Ширина 1 секции 98 (мм)
Диаметр ниппельного отверстия 5/4 (дюйм)
Материал межсекционных прокладок Термостойкая резина
Материал секций и пробок СЧ-10 ГОСТ-1412
Материал ниппелей КЧ-30-6Ф ГОСТ-1215

Но, зная плюсы приборов и их характеристики, не спешите бежать в магазин. Ведь перед этим нужно узнать, сколько секций необходимо, чтобы отопление было действительно эффективным.

Подсчет секций

Число секций напрямую зависит от конфигурации помещения. Конечно, здесь основным параметром выступает площадь, но есть и другие важные факторы, такие как: зональность, этаж, высота потолков, размеры ниши, наличие стеклопакетов, число окон.


Совет. Для угловых помещений лучше выбрать более мощные радиаторы и сделать несколько добавочных секций (1-2). Объясняется это дополнительными тепловыми потерями, которые могут повлиять на комфорт жителей.

Рассмотрим формулу расчета необходимого количества секций для помещения с высотой потолков не более 3 метров и площадью 50 метров квадратных:

Совет. Если в результате расчета вы получили дробное число, то округлите его лучше в большую сторону – обеспечьте небольшой запас мощности.

Теперь, когда вы знаете какое количество секций нужно, можно перейти непосредственно к установке.

Монтаж

Количество секций посчитано, радиаторы закуплены, осталось установить. Здесь есть два варианта – обратиться к специалистам, потратив деньги, либо же сделать все своими руками. Рассмотрим второй вариант.


Подбираем крепления

Первый шаг установки это выбор крепления для радиатора. На фото вы можете видеть различные типы креплений.

Например, для секционных радиаторов применяют штыревые и угловые кронштейны. Первые используют, чтобы закрепить батарею на стене из кирпича или гипса, а угловые же применяются, если стена деревянная. Также следует помнить, что для углового крепления необходимо запастись саморезами и дюбелями.


Виды крепежей. Как вы уже догадались, для нашего случая применимы крепления №3 и №4

Непосредственная установка

На этом этапе нужно выбрать места для установки кронштейнов. Помните, что на один радиатор нужно не меньше трех кронштейнов. После, используя дюбеля и дрель нужно закрепить кронштейны.

Следующий шаг это крепление радиатора на кронштейны.

Совет. Не нужно сразу сдирать защитную пленку с радиатора, вначале установите его на кронштейны, и тогда, не боясь поцарапать радиатор, снимите пленку.


Аккуратно соедините подведенные трубы с радиатором. Крепите тщательно и аккуратно, но не повредите резьбу иначе получите утечку воды из системы. Перед просмотром ознакомьтесь с видео по монтажу в нашей галерее.

При монтаже важно соблюдать определенные расстояния. Например, высота установки над полом примерно должна быть ровна 10 сантиметрам. Расстояние между стенкой и батареей должно составлять от 2 до 5 см.

Итоги

Чугунные приборы можно смело устанавливать в своих системах отопления, конечно, они уступают по характеристикам новым моделям, но и цена на них невысока. К тому же они доказали свою пригодность в течение целого века, как в СССР, так и в Европе. Большое преимущество – это длительный срок их эксплуатации.

Две лучшие сковороды 2022 года

Уход, техническое обслуживание и очистка

Несмотря на то, что трехслойную сковороду из нержавеющей стали можно мыть в посудомоечной машине, она не будет выглядеть как новая. Ваша посудомоечная машина не удаляет прилипшую пищу с поверхности. Мы отправились на пробные кухни в Martha Stewart Living, чтобы получить пошаговое руководство от Джери Портер, управляющей кухней на протяжении почти двух десятилетий. Она профессионал, когда дело доходит до поддержания посуды в чистоте, и некоторые предметы, о которых она заботится, находятся в постоянном обороте уже более 15 лет.

Как чистить трехслойную сковороду из нержавеющей стали:

  • Тепло — ваш лучший друг при очистке трехслойной посуды. Пока сковорода еще горячая, осторожно вытрите лишний жир бумажным полотенцем.
  • Деглазируйте противень небольшим количеством горячей водопроводной воды и разрыхлите основу щеткой для посуды с длинной ручкой.
  • Добавьте средство для мытья посуды и потрите противень внутри и снаружи зеленой губкой Scotch-Brite. Непрерывное круговое движение — вот название игры. Если сковорода достаточно горячая, вам не нужно будет использовать много мышц.Мойте сковороду до тех пор, пока она не очистится от всей пригоревшей пищи. (Примечание: губка Scotch-Brite слегка поцарапает полированную поверхность вашей сковороды. Если вы неравнодушны к тому, чтобы внешняя поверхность вашей сковороды выглядела ярко и блестяще, мы рекомендуем чистить ее более мягкой губкой Scotch-Brite Dobie. Однако при использовании губки Dobie требуется больше смазки для локтей, чем при использовании обычной губки.)
  • Промойте и высушите чистым впитывающим полотенцем. Это так просто!

Очистка кастрюль описанным выше методом с первого дня сохранит их (в основном) безупречными на десятилетия. Для сильно пригоревших сковородок выполните описанные выше шаги и удалите как можно больше почерневших участков, прежде чем выполнять следующие дополнительные действия.

Как очистить сильно пригоревшую сковороду:

  • Верните сковороду на плиту с ¼ стакана пищевой соды, насыпанной в середину, и ¼ дюйма воды, и готовьте на среднем огне.
  • По мере испарения воды пищевая сода образует пленку на стенках кастрюли.
  • Когда внутри кастрюли покроется белой пленкой, перенесите ее в раковину и потрите зеленой губкой Scotch-Brite.Новые колодки лучше подходят для таких сложных работ. Скраб, используя последовательные круговые движения.
  • Вымойте горячей водой с моющим средством и вытрите насухо.

Этот процесс потребует больших усилий, и, в зависимости от степени пригорания на сковороде, вам может потребоваться повторить шаги еще раз.

Дополнительные советы по уходу за трехслойной сковородой из нержавеющей стали см. в разделе «Уход и техническое обслуживание» нашего руководства по выбору лучшего набора посуды.

Сравнение типов аккумуляторов глубокого разряда

Что сравнивать?

Сравнение аккумуляторов — это нечто большее, чем просто оценка стоимости или ампер-часов.Например, исходя только из стоимости, Concorde AGM выглядит не так хорошо. С другой стороны, вы, вероятно, не захотите хранить залитую батарею в своей компьютерной комнате. Не существует одной лучшей батареи для всех приложений. Если батареи находятся в удаленном узле связи, наиболее важной особенностью могут быть низкие эксплуатационные расходы. Для автономного дома, работающего полный рабочий день, емкость, срок службы и долгосрочные затраты, вероятно, будут наиболее важными.

У нас есть аккумуляторы этих компаний (среди прочих).У нас нет в наличии всех размеров от всех компаний.

Universal — Герметичный AGM
Concorde — Герметичный AGM — Sun Xtender
Crown — Затопленный, промышленный (тип вилочного погрузчика) и стандартный глубокий цикл. Surrette Canada (Rolls) — Все солнечные батареи.
Солнечные батареи глубокого цикла Trojan (серия RE)

Перейдите по этой ссылке, чтобы увидеть весь наш ассортимент аккумуляторов глубокого цикла.

«Лучшая» батарея для конкретной системы не всегда самая дорогая, но редко и самая дешевая.Есть много вещей, чтобы рассмотреть:

Требования к системному хранилищу:

Сколько памяти в ампер-часах вам нужно? Это зависит от приложения и от того, в какой части страны вы находитесь. Как правило, для домашних солнечных систем общая емкость батареи (в ампер-часах) должна в три-пять раз превышать вашу ежедневную нагрузку. В большинстве штатов Солнечного пояса обычно достаточно 3 дней, на большей части Среднего Запада, на Востоке и Северо-Западе — 4, а лучше от 4 до 5 дней. Если вы находитесь в районе с хорошим ветром и у вас есть ветрогенератор, вы, вероятно, можете сократить этот день, но мощность ветряной турбины может сильно различаться во многих областях.

Для систем резервного питания (ИБП) общей мощности должно быть достаточно, чтобы покрыть примерно в два раза самое продолжительное ожидаемое отключение. Чтобы рассчитать, сколько ампер-часов хранения вам нужно, возьмите среднее ежедневное использование в ваттах и ​​разделите на напряжение батареи. Например, если вы используете 5 кВтч (киловатт-часов) в день и имеете 48-вольтовую систему, то деление 5000 на 48 дает вам 105 Ач. Поскольку вы не хотите разряжать аккумулятор более чем на 50%, в большинстве случаев вам потребуется 210 Ач. Если вы хотите продолжать работать в течение 4 дней в плохую погоду без солнца, умножьте это на 4, что даст вам общую емкость около 850 Ач.ИБП и системы резервного питания одинаковы, за исключением того, что время часто указывается в часах, а не в днях.

Сколько ватт-часов в батарее?: Ватты довольно просты — это просто напряжение батареи, умноженное на ампер-часы. Аккумулятор 12 вольт 105 Ач может обеспечить (в идеальных условиях и до 100% разрядки) 12 x 105 или 1260 ватт-часов (1,26 кВтч).

Предварительные (начальные) затраты:

Это то, на что смотрит большинство людей. Аккумуляторы — это компонент, на котором чаще всего экономят, но он может создать или сломать систему. Существует много ажиотажа по поводу аккумуляторов, особенно тех, которые продаются за пределами солнечной промышленности — эта морская батарея «глубокого цикла» по цене 39 долларов может показаться хорошей сделкой — пока вы не узнаете, что она, вероятно, прослужит всего около 2 лет. В целом работают типы аккумуляторов (от самых дешевых до самых дорогих): обычный автомобиль для гольфа (например, те, которые продаются в различных дисконтных магазинах), «обычный» глубокий цикл, такой как Trojan, сверхмощный или премиальный глубокий цикл, такой как Rolls- Surrette, а затем герметичные AGM от Concorde & Deka и промышленные аккумуляторы, такие как аккумуляторы для вилочных погрузчиков Crown.

Цена является справедливым показателем общего ожидаемого срока службы при использовании в конкретном приложении, за исключением Concorde AGM, которые представляют собой герметичные батареи специального назначения. На вес батареи также стоит обратить внимание — если одна батарея, рассчитанная на 220 ампер-часов, весит 60 фунтов, а другая — 68 фунтов, это довольно хороший показатель того, что в более легкой батарее что-то урезали.

Обратите внимание на «бесплатные» аккумуляторы — обычно они стоят примерно столько, сколько вы за них платите.Есть исключения, например случайный случай споткнуться о груду 4-летних аккумуляторов телефона, но они немногочисленны и редки. На самом деле, мы обычно не рекомендуем НИКАКИХ бывших в употреблении аккумуляторов — вне зависимости от цены. Хотя они могут быть «новыми», то есть никогда не использовавшимися, это не означает, что они хороши. Если они месяцами или годами лежат без дела, не полностью заряженные, возможно, вы не получите ничего, кроме свинцового лома.

Пожизненные затраты:

Это то, что действительно определяет долгосрочные затраты, но иногда первоначальные затраты могут быть выше, чем ожидалось.Стоимость аккумуляторной системы в течение всего срока службы — это больше, чем просто затраты на аккумулятор — у вас есть межсоединения, транспортные расходы, возможно, крышки Hydrocaps или Water Miser, техническое обслуживание и, в конечном итоге, утилизация. Техническое обслуживание может не стоить денег, но оно, безусловно, может стоить времени — если у вас есть неэффективный набор батарей, которые вы должны постоянно поливать, они могут очень быстро устареть. Как правило, чем дороже батарея, тем дольше она прослужит. Ожидается, что обычные аккумуляторы для автомобилей для гольфа прослужат от 3 до 5 лет, аккумуляторы Trojan и аналогичных типов — от 4 до 6 лет, аккумуляторы Surrette (в зависимости от типа) — от 8 до 20 лет, а промышленные — от 15 до 25 лет.Общее собрание акционеров обычно длится от 5 до 8 лет. У обеих сторон есть свои плюсы и минусы — если вы собираетесь использовать систему только 5 лет, нет особого смысла покупать 20-летние батареи.

Размер и вес:

Самая лучшая и/или самая дешевая батарея в мире не очень хороша, если она настолько тяжелая, что вы не можете ее двигать. В то время как промышленные батареи, такие как Crown, являются самыми тяжелыми батареями, они также и самые тяжелые — некоторые из них могут весить до 2000 фунтов для 12-вольтовой батареи. С другой стороны, вы же не хотите иметь 50 или 60 маленьких батарей, подключение и обслуживание которых представляет собой кошмар. Хорошее правило — стараться, чтобы общее количество батарей не превышало 8–12. Если вам нужна большая емкость, покупайте большие батареи, а не маленькие. Если вы используете Hydrocaps, они стоят около 9 долларов за штуку — нужно ли вам 48 для кучи маленьких батарей или 12 для нескольких больших батарей.

Затопленный или герметичный:

Герметичные аккумуляторы, такие как Concorde, подходят для некоторых приложений, но не для всех.Герметичные (AGM) батареи, как правило, примерно в 2 раза дороже, чем залитые, а срок службы обычно такой же или немного больше. Почти все герметичные аккумуляторы представляют собой AGM (Absorbed Glass Mat) или гелевые — мы не большие поклонники гелевых.

Герметичные батареи типа AGM обычно являются лучшим выбором в следующих ситуациях: В помещениях с плохой вентиляцией или отсутствием вентиляции:

В областях или применениях, где техническое обслуживание является проблемой или выполняется плохо

Любое место, где залитая батарея может разлиться или разбиться и нанести ущерб

Если батареи находятся в месте, где трудно или требует много времени проверить уровень воды

В ситуациях, когда батареи должны быть установлены на боку, чтобы соответствовать

Залитые аккумуляторы, вероятно, лучший выбор, если ничего из вышеперечисленного не применимо:

Залитые аккумуляторы подходят для большинства приложений. Они почти всегда дешевле, а типы и размеры доступны лучше. Это лучший выбор, где:

У вас есть достаточная вентиляция для батарей.

Вам не нужно беспокоиться о опрокидывании, рассыпании или поломке.

Аккумуляторы находятся в месте, где обслуживание может быть выполнено без особых проблем.

Вам нужен очень большой блок аккумуляторов — аккумуляторы AGM имеют довольно скудный выбор для больших размеров, например, более 250 ампер-часов.

Затраты на утилизацию:

Обычно это касается только некоторых «экзотических» аккумуляторов, таких как никель-кадмиевые. Но это также может быть проблемой, когда используются большие тяжелые батареи, для перемещения которых потребуется кран или вилочный погрузчик.

Hoffman 160032, WCD-12-20-B-MA Watchman Дуплексный чугунный приемник конденсата с механическим генератором переменного тока, 1/3 л.с., 115 В, 1 фаза, 18 галлонов в минуту, емкость ресивера 14 галлонов

Hoffman 160032, WCD-12 -20-B-MA Watchman Дуплексный чугунный приемник конденсата с механическим генератором переменного тока, 1/3 л. с., 115 В, 1 фаза, 18 галлонов в минуту, емкость приемника 14 галлонов

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

  • Дом
  • Hoffman 160032, WCD-12-20-B-MA Watchman Дуплексный чугунный приемник конденсата с механическим генератором переменного тока, 1/3 л.с., 115 В, 1 фаза, 18 галлонов в минуту, емкость ресивера 14 галлонов

Артикул № : 160032

Торговая марка : Hoffman

(Обычно доставка 7-10 дней)
5099 долларов. 02

Позвоните в отдел продаж!

Inspector Pumphead и представители нашей службы поддержки клиентов доступны по телефону

Пн-пт с 7:30 до 17:00 по восточному поясному времени

Бесплатный звонок: 800-429-0800

«Спросите инспектора PumpHead» MAP («Минимальная объявленная цена»)

Некоторые производители требуют, чтобы интернет-магазины отображали цену на уровне или выше, установленного производителем MAP («Минимальная объявленная цена»).

Поскольку наша цена на этот товар ниже MAP, производитель не позволяет нам отображать нашу самую низкую цену, пока вы не поместите товар в корзину. Это позволяет нам продолжать предлагать самые низкие цены, оставаясь при этом в соответствии с политикой производителей продукции.

Этот процесс не требует покупки товара — при необходимости его можно легко удалить из корзины.


Пн-Пт с 7:00 до 18:00 по восточному стандартному времени
Сб с 8:00 до 16:30 по восточному поясному времени

Бесплатный звонок: 800-429-0800

«Спросите инспектора PumpHead»

ХАРАКТЕРИСТИКИ

Hoffman 160032 Серия унитазов Watchman

Конденсационные агрегаты Hoffman используются для возврата конденсата в котел.Приложения включают жилое, коммерческое, институциональное и промышленное паровое отопление и промышленную переработку; заводы по химической очистке, химические заводы, предприятия по переработке древесной массы и бумаги, текстильные фабрики и производственные предприятия.

Особенности

  • Для систем EDR площадью 12 000 кв. футов
  • Давление нагнетания 20 фунтов на квадратный дюйм
  • Сдвоенный насос, исполнение
  • Входное отверстие NPT малой высоты для упрощения прокладки обратного трубопровода
  • Отдельные соединения NPT обеспечивают вторичный
  • Дренажное соединение NPT
  • Включает в себя механический генератор переменного тока — дуплексные модели
  • Простота установки
  • Простота обслуживания благодаря вертикальным вытяжным насосам
  • 100% заводские испытания в сборе
  • Включает чугунный ресивер с 20-летней гарантией от коррозии
  • .
  • Дополнительное оборудование:
  • — Сетчатый фильтр на входе
  • — Y-образный сетчатый фильтр
  • — Панели управления для настенного монтажа
  • Максимальная температура уплотнения насоса 225°F (107°C)
  • 2-дюймовые насосы NPSH, способные перекачивать конденсат с температурой 209 °F (98 °C)

Примечание : Двигатель 3500 об/мин, 1 фаза, 115 В (может быть преобразовано на месте в 230 В, 1 фаза).

Спецификации по этому изделию см. в руководствах.



Позвоните в наш отдел продаж для получения помощи, ценовых предложений, доступности и размещения заказа
Насосная головка Inspector и представители нашей службы поддержки доступны

с понедельника по пятницу с 7:30 до 17:00 по восточному поясному времени

Позвоните по бесплатному номеру: 800-429-0800

«Спросите инспектора PumpHead»

* Примечание: Изображение является иллюстративным и может не отражать фактический продукт.*


Загрузка…

Текущие рыночные цены | Скупщики металлолома

Медь и латунь

#1 Неизолированная светлая проволока $2,40/фунт

#1 Медная трубка/обшивка $2,10/фунт

Медная трубка / шина № 2 1,90 долл. США за фунт

#3 Кровельная медь $1.80/фунт

Латунь (сантехника, трубы) 1,37 долл. США за фунт

Латунные гильзы 1,22 долл. США за фунт

Латунный водомер 0,75–1,50 долл. США/фунт

Грязные латунные смесители$ 0,40/фунт

Чистые латунные радиаторы$1,30/фунт

Катушка алюминия/меди (чистая) 0,91 долл. США/фунт

Катушка алюминия/меди (грязная) 0,72 долл. США/фунт

Медные хомуты$0,25/фунт

Медные трансформаторы$0.08-$0,17/фунт

Электродвигатели$0,12–$0,15/фунт

Генераторы/стартеры $0,13/фунт

Герметичные блоки/компрессоры 0,13 $/фунт

Инс. Медная проволока

Изолированный медный провод (кат. 5/6) 0,62 долл. США/фунт

Проволока Romex® 1,12 долл./фунт

Полый гелиакс с открытым глазом$ 0,82/фунт

Кабель THHN 1,48 долл. США за фунт

Изолированный кабель $1.58/фунт

500–750 MCM (чистая внутренняя поверхность) 1,83 долл. США за фунт

Сталь с изоляцией BX0,20 долл./фунт

Алюминий BX0,77 $/фунт

Рождественские огни$0,12/фунт

Компьютерный провод$0,32/фунт

Cat 5/6 Cross$0,45/фунт

Алюминий

Алюминиевый сайдинг / желоба $0,34/фунт

Листовой алюминий $0,27/фунт

Все алюминиевые диски$0.40-$0,50/фунт

Алюминиевые окна (сломанные) 0,32 долл. США за фунт

Литой алюминий$0,28/фунт

Чистая алюминиевая проволока$0,47/фунт

AL Термостекло/разбиение (не стекло)$0,28/фунт

AL Литографические пластины 0,47 $/фунт

AL Машинная резка 0,35–0,55 $/фунт

Алюминиевые грили$0,28/фунт

Токарные станки AL$0,12–$0,15/фунт

Алюминиевые трансформаторы$0,03/фунт

Грязный алюминий$0.06-$0,15/фунт

Разное Лом

Автомобильные аккумуляторы$0,22–$0,26/фунт

Нержавеющая сталь 304 (немагнитная) 0,30 долл. США/фунт

Нержавеющая сталь 316 (немагнитная) 0,45 долл. США/фунт

Грузы для свинцовых колес $0,13/фунт

Балласты 0,08 $/фунт

Чиллеры ЦЕНЫ ЗВОНИТЕ

Генераторы металлолома 0,05–0,17 долл. США/фунт

Автоматические выключателиЦены варьируются

Батареи

Автомобильные аккумуляторы$0.22-$0,26/фунт

Свинцовые резервные батареи 0,16–0,25 долл. США/фунт

Аккумуляторы для вилочных погрузчиков 0,16–0,22 долл. США/фунт

Батареи в стальном корпусе$0,16–$0,23/фунт

Свинцовые аккумуляторы для сотовых станций $0,16–$0,24/фунт

Батареи A123Позвоните, чтобы узнать цену

Аккумуляторы AbsolyteПозвоните, чтобы узнать цену

Литий-ионные аккумуляторы 1,50–2,50 долл. США/фунт

Каталитические нейтрализаторы

Маленький иностранный кот $82–97/шт.

Средняя иностранная кошка 105–130 долларов США за штуку

Большой иностранный кот $117–250/шт.

Иностранные модели Pre-Cat 32–45 долларов США за штуку

Домашняя кошка 51–62 долл. США за штуку

Преддомашняя кошка 24–34 долл. США за штуку

Малый GM Cat$83-$97/шт.

Большая кошка GM $88–117/шт.

Обычная кошка для хлеба $87–100/шт.

Маленькая модель Chrysler Cat57–71 долл./шт.

Большой Chrysler Cat$78–97/шт.

Ford Cat 68–82 долл. США за штуку

Ford Pre-Cat 22–28 долларов США за штуку

Кошка-бусина$25-$35/шт.

Дизель, кат. 5 долл. США.00-40$/шт.

Маленькая проволока$13-$17/шт.

Большая проволочная катушка 36–48 долларов США за штуку

Wire Pre-Cat$7–$12/шт.

Половина Кат. Варьируется, Спросите

Послепродажный кат. 8 долл. США/шт.

Каталитический нейтрализатор DPF$15–450/шт.

AC Cats $63–78 за штуку

Сталь и железо

Легкое железо$0.03/фунт

Чугун $0,06–$0,07/фунт

Тормозные диски 0,075 $/фунт

Компьютерный лом

Материнские платы Clean Green$1,15/фунт

Незеленые материнские платы$0,55/фунт

Микросхемы памяти 5,50–7,50 долл. США/фунт

Чипы процессора ЦП

$3,00-25$/фунт

Цельные компьютерные стойки с HD 0,12 долл. США за фунт

Ноутбуки$0,50/фунт

Блоки питания (с проводами)$0.12/фунт

Жесткие диски с платой 0,40 долл. США за фунт

Плата жесткого диска 2,50 долл. США за фунт

Телекоммуникационное оборудование$0,12–$0,25/фунт

Серверы 0,18–0,31 долл. США/фунт

Задние панелиЗВОНОКЗВОНИТЕ

Низкокачественные непечатные платы $0,08/фунт

Изолированный провод 0,27–0,62 долл. США/фунт

Компьютерный провод$0,32/фунт

Алюминиевые радиаторы $0,30/фунт

Редкоземельные металлы

Твердосплавные вставки/формы $6.00–6,75 долл. США/фунт

FSX 414 5,25 долл. США за фунт

Тантал $25,00–$75,00/фунт

Быстрорежущая сталь $ 0,20/фунт

Стружка Hastelloy 1,50–2,00 $/фунт

Hastelloy Solids $1,75–$2,25/фунт

Оловянный припой $1,50–4,00/фунт

Баббит $2,50–$5,50/фунт

Магниты Alnico $1,50–$2,00/фунт

Industrial Air Contractor — Продукция

Industrial Air Contractor — Продукция — Воздушный компрессор для тачки на 9 галлонов

ВОЗДУШНЫЙ КОМПРЕССОР ДЛЯ ТАЧКИ НА 9 ГАЛЛОНОВ

№ модели

: CTA9090980.ЕС

ХАРАКТЕРИСТИКИ

  • Газовый двигатель Honda OHV мощностью 9 л.с. (с электростартером)
  • Автоматическое отключение при низком уровне масла
  • Система зарядки 3 А
  • Воздухоочиститель автомобильного типа
  • Цилиндр воздушной заслонки
  • Отдельные узлы пилотного и обратного клапанов
  • Топливный бак на 6 литров
  • Соответствует требованиям EPA и CARB по выбросам
  • Высокопроизводительный чугунный 3-цилиндровый насос
  • Цельный чугунный картер
  • Прочные гибкие пластинчатые клапаны из шведской нержавеющей стали
  • Смотровое стекло уровня масла
  • Легкодоступная заливка и слив масла
  • 16-дюймовый сбалансированный чугунный маховик
  • Большой входной фильтр/глушители
  • (2) полупневматические шины с центральным расположением протектора для газона для максимальной мобильности
  • Два колеса, расположенные рядом, подходят для обычной 12-дюймовой доски для перемещения по рабочей площадке
  • Усиленная несущая конструкция под платформу
  • Передает вибрацию на землю
  • Встроенная панель управления для дополнительного контроля и удобства включает в себя: два быстроразъемных воздуховыпускных отверстия, регулятор давления с большой ручкой увеличенного размера, заполненный жидкостью резервуар и манометры инструмента, а также клапан сброса давления
  • Оснащен нерегулируемым портом высокого давления 1/2 дюйма, совместимым с системой выносного воздушного концентратора h5X
  • Встроенный аккумуляторный отсек с уникальными кабельными втулками для надежного подключения кабеля для электрического запуска (аккумулятор продается отдельно — используйте аккумулятор 12 В с минимальной емкостью 18 Ач).
  • Поставляется с синтетическим маслом для оптимальной работы и длительного срока службы

ХАРАКТЕРИСТИКИ

  • РАЗМЕР БАКА: 9 галлонов
  • БЛОК ПИТАНИЯ: Газ — Honda® GX270 OHV
  • Копия: 270
  • МАКС. фунт/кв. дюйм: 155
  • SCFM @ 90 PSI: 18,1
  • НАСОС: Смазочное масло
  • ПРИВОД: Ремень
  • ТРАНСПОРТИРОВОЧНЫЕ РАЗМЕРЫ (В ДЮЙМАХ): 48.5 Д x 25 Ш x 36 В
  • ВЕС ИЗДЕЛИЯ: 355 фунтов.
  • ВЕС ПОСТАВКИ: 370 фунтов.
  • ГАРАНТИЯ: 2 года
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ / ПЕРЕЧЕНЬ ЗАПЧАСТЕЙ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
ПЕРЕЧЕНЬ ДЕТАЛЕЙ

ВНИМАНИЕ: СОДЕРЖИТ СВИНЦ. Может быть вредным при употреблении в пищу или жевании. Может образовываться пыль, содержащая свинец. Мойте руки после использования. Храните в недоступном для детей месте.


ПРЕДУПРЕЖДЕНИЕ. Этот продукт может подвергнуть вас воздействию химических веществ, включая свинец, который, как известно в штате Калифорния, вызывает рак и врожденные дефекты или другой вред репродуктивной системе.Для получения дополнительной информации посетите веб-сайт www.P65Warnings.ca.gov.

©2018 MAT Industries, LLC. Все права защищены
INDUSTRIAL AIR™ CONTRACTOR® является зарегистрированной торговой маркой MAT Industries, LLC.
h5X REMOTE AIR HUB™ является товарным знаком (подана заявка на патент) компании MAT Industries, LLC.

MAT Industries, LLC // Лонг-Гроув, Иллинойс 60047

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
