Расчет размеров и площади теплого пола



Теплый пол является частью инженерного оснащения квартиры, так же как отопление, водо- и электроснабжение. Для того чтобы каждая из этих систем функционировала эффективно, важно не только правильно установить оборудование, но прежде всего выбрать подходящий для конкретных целей тип и рассчитать нагрузки.

В этой статье мы рассказываем о том, как рассчитать параметры теплого пола.

В качестве примера рассмотрим стандартный совмещенный санузел в обычной квартире жилого дома, 2*2,6 м с бетонным черновым полом (может быть старая плитка). Задача — уложить новое покрытие с подогревом, плитку или керамогранит.

Первое, на что следует обратить внимание — что находится внизу. Если такая же квартира, т. е. теплое помещение, то теплоизолировать поверхность не нужно. Забудьте о тонком пенофоле, тем более — о фольге! При значительных затратах на их установку они не приносят никакого эффекта.

Если же внизу расположен технический этаж, сквозная проходная арка, иными словами, холодная область, то без теплоизоляции не обойтись. В такой ситуации непосредственно на бетон укладывается сертифицированный жесткий пенополистирол или пробковый агломерат толщиной не менее 50 мм, затем предварительная тонкая стяжка, далее мелкоячеистая сетка, на которой уже будет раскладываться нагревательный кабель.

Если строительной документацией предусмотрена гидроизоляция, ее следует укладывать сразу после теплоизоляции. Но в любом случае нагревательный кабель или мат не должны быть установлены сразу на тепло- или гидроизоляцию, а только через промежуточную стяжку или сетку. В таком случае уровень пола поднимется, уменьшив общую высоту потолка санузла. Будьте к этому готовы, если хотите установить теплый пол, имея внизу холодное пространство!

Далее рассчитывается свободная площадь, на которую необходимо уложить теплый пол. И здесь все просто! Из общей площади всего санузла вычитаем площадь, занятую стационарным оборудованием и отступаем немного от стен.

Обогревать поверхность, на которой вы никогда не будете стоять, бессмысленно.

Итак, общая площадь:

Sобщ=2,6×2,0=5,20 м2

Стационарное сантехническое оборудование:

Ванна 2,0×0,9=1,80 м2

Раковина 0,6×0,4=0,24 м2

Унитаз 0,7×0,4=0,28 м2

_______________________________________________

Итого: Sоборуд=2,32 м2

Делаем отступы от стен (как правило, это 5—10см):

Sотступ=(0,2+1,7+0,2+0,2+0,3+0,8)×0,1=0,34 м2

Получаем свободную площадь:

S

св=Sобщ­Sоборуд-Sотступ=5,2-2,32-0,34=2,54 м2



На основе полученного значения можно понять, какая длина кабеля или площадь мата требуется.

Вариант 1  тонкий нагревательный мат

Для рассмотренного случая, совмещенного санузла площадью 5,2 м2, подойдет мат на 2,5 м2 из готовых секций с мощностью 150 Вт/м2, например, DEVImat™ 150Т или DEVIcomfort™ 150Т. Следует учитывать, что мат укладывается в тонкий слой стяжки или плиточного клея непосредственно перед укладкой плитки. Это особенно важно, если перед этим была уложена теплоизоляция и будет заливаться стяжка. Сначала заливаем стяжку толщиной 3–5 см (такой массив не потрескается на теплоизоляторе, а мелкоячеистая сетка будет дополнительным армирующим элементом) и даем ей «встать». Как только по стяжке можно будет ходить, раскладываем мат, заливаем плиточным клеем (без воздушных пузырей) и укладываем плитку.

Вариант 2 — нагревательный кабель

Для данного варианта необходимо произвести несколько действий:

  1. Рассчитать требуемую установленную мощность по формуле Pрасч=Pуд×Sсв. В данном случае удельную мощность берем 150 Вт/м2 — рекомендованную для влажных помещений — и получаем 150×2,54=381 Вт.
  2. Выбрать марку двужильного нагревательного кабеля с мощностью Ркаб, близкой к расчётной Ррасч, в зависимости от возможной толщины стяжки:

Стяжка

Нагревательный кабель

Марка

Длина секции

Мощность Р

каб (напр.  230 В)

Сопротивление (-5…+10)%

Шаг укладки расчётный

2,5…5 см

DEVIflex™ 18T

22 м

395 Вт

134,2 Ом

11,5 см

  1. Вычислить шаг укладки нагревательного кабеля «змейкой» по формуле Δс-с(см)=100×Sсв(м2)/ Lкаб(м), например, 100×2,54/22=11,5 см.



Система теплого пола управляется с помощью терморегулятора. Линейка DEVI предлагает устройства с разной степенью функциональности:



— встраиваемый в монтажную коробку DEVIreg™ 530



— встраиваемый в монтажную коробку, с таймером

DEVIregTouch



— встраиваемый в монтажную коробку, с Wi-Fi DEVIregSmart



Устанавливать терморегулятор следует на внешней стороне стены ванной комнаты, например, рядом с выключателем света. На специальной странице в Инструкции по установке изделия необходимо нарисовать схему укладки кабеля или мата. В зоне теплого пола, напротив терморегулятора, нужно выбрать место для установки окончания гофротрубки с заглушкой для монтажа датчика температуры. Это точка контроля температуры пола, место расположения которой должно быть строго симметрично относительно соседних линий нагревательного кабеля, не ближе 0,3 м от края зоны обогрева и, желательно, не дальше 2 м от терморегулятора.



Расчет водяного теплого пола — Гидрофорт

На нашем сайте в разделе «Калькулятор инженерных систем» мы разместили калькулятор, который позволяет быстро рассчитать основные параметры для системы водяного теплого пола.
Немного теории:
Для начала несколько вводных:
1. Теплоотдача. Теплоотдача от теплых полов, как и от любого другого отопительного прибора зависит от коэффициента передачи и разницы температур между греющей и нагреваемой поверхностями.
2. Шаг укладки. Желательно делать 150, если теплый пол — единственная система отопления, и 200-250 — если система отопления комбинированная.
Таблица расхода трубы в зависимости от шага укладки:

Шаг, мм   Расход трубы, м
100                   10
150                   6.6
200                    5
250                    4
300                   3,4

Так же не стоит забывать и необходимо учитывать длину трассы от коллектора до «плиты» теплого пола.

3.Максимальная длина витка теплого пола не должна превышать 100 метров. В идеале — 80 метров. Так как существенного возрастает сопротивление системы.

Пример, для помещения в 40 квадратных метров с шагом укладки 200 мм/м2.
Расчет длины трубы: 40 м2*5 метров/м2 = 200 метров трубы.
Расчет количества контуров: 200м/80м/виток=2,5 витка, округляем до большего. Получаем 3.
Таким образом, для комплектации системы понадобится:
Труба 200м
Коллектор на 3 отвода
Разьбозажимные соединения — 6 шт
Дуга фиксатор поворота — 6шт
Длину демпферной ленты стоит подбирать исходя из периметра помещения с учетом всех внутренних перегородок. Так же необходимо теплоизолировать участок трубы, подвода к коллектору и трассы.
Однако, необходимо понимать, что если стоит задача регулировать температуру в помещениях зонально, то укладку трубы и количество контуров необходимо производить таким образом, что бы была возможность регулировки контура по датчику термостата в помещении. То есть не должно быть общего контура между двумя отдельными помещениями.

Теплоотдача теплого пола: таблица для произведения расчета

Теплый пол – это отличная возможность для каждого обеспечить уютный микроклимат и тепло в собственном доме. Такая система потребляет минимальное количество электроэнергии, даря необходимую теплоту в помещении.

При этом она с легкостью сочетается с любыми типами напольных покрытий, включая линолеум, ковролин, кафельную плитку и ковровое покрытие. Система гарантирует надежность, долговечность, стойкость к влаге, безопасность и легкость монтажа.

Особенности установки

Важным преимуществом конструкции выступает возможность равномерно распределить теплый воздух по жилой площади. При этом удается сэкономить до 12% энергии на общий обогрев помещения. Важно помнить о необходимости учитывать отдельные факторы во время эксплуатации.

Отопительная система должна работать в температурном диапазоне, который не превышает 60 градусов. Если упустить этот момент, возможна порча имущества. Сама поверхность водяного пола должна иметь оптимальную температуру, чтобы удовлетворять потребности. Это не только позволит добиться высокого комфорта эксплуатации, но и будет гарантировать отсутствие возможных заболеваний для ног. Чаще всего это значение достигает 26 градусов.

Чтобы монтаж был правильным, нужно позаботиться о том, чтобы расчет следующих параметров был корректным:

  1. Потребности пространства в тепле. Этот параметр определяется климатической зоной, качеством изоляции и габаритами помещения.
  2. Рассчитываемая удельная мощность отопления в перерасчете на каждый квадрат площади, которая будет обогреваться.
  3. Будет ли покрыта необходимость помещения в тепле посредством теплого водяного пола.



Несколько советов

Прежде чем осуществлять расчет потребности теплоотдачи, нужно учесть некоторые моменты. Первоначально нужно определить максимальную теплопроводность материалом, которые расположены выше трубы, пленок и кабелей, выступающих в качестве нагревательных элементов. Эффективность теплоотдачи зависит по прямо пропорциональному закону от тепловой мощности, по обратно пропорциональному от сопротивления покрытия.

Все трубы и материалы, которые будут расположены ниже уровня нагревательного элемента должны отличаться высокой теплоизоляцией. Это исключит возможные потери тепла через покрытия. Если монтаж и расчет осуществлены правильно, то теплоизоляция будет блокировать передачу тепла и отражать тепловое излучение.

Необходимость в тепловой мощности определяется теплоизоляцией и ее качеством. Предпочтительно придерживаться нормативов, которые будут гарантировать высокие эксплуатационные характеристики и комфорт.

Помните о том, что, если вы выбрали теплый пол, не стоит загромождать его массивными мебельными конструкциями. Это не принесет должного результата обогрева, а также возможен перегрев и порча мебели под воздействием температур.

Пример укладки теплого пола в кухне

Расчет потребности в тепле

Расчет потребности показателей представлен следующим алгоритмом:

  1. По формуле Q=S/10. Здесь Q – потребность тепла в киловаттах, S – площадь помещения, метр квадратный.
  2. Каждый кубический метр объема пространства требует 40 ватт тепла.
  3. Крайние этажи требуют в расчете 1,2-1,3 дополнительных коэффициента. Для частных построек он составляет 1,5.
  4. Дополнительно расчет требует по 100 ватт на каждое стандартное окно, по 200 ватт на балконы или двери.
  5. Нужно учитывать коэффициенты в зависимости от территориальной местности и климатической зоны.

При желании можно обращать внимание на слои ограждающих конструкций и их толщину. Это позволит добиться более точных расчетов.

Расчет теплоотдачи для пленочного нагревателя

Номинальная мощность в этом случае составляет 150-220 Ватт. Нужно понимать, что сам пленочный нагреватель – это слой фольгоизола для трубы. Он представляет собой вспененный полиэтилен, поверхность которого покрыта фольгой. Из-за этого часть тепла рассеивается, ведь эффективность зависит от толщины.

Чтобы задать температуру стандартного или водяного пола в заданном диапазоне, используют терморегуляторы. Значение обычно не достигает 40 градусов, а после эксплуатации необходимо отключать элемент и давать ему время для остывания. Из этого следует, что теплоотдача составляет около 70 ватт на каждый квадратный метр.

Расчет теплоотдачи для греющего кабеля

Греющий кабель отличается удельной теплоотдачей в 20-30 ватт на каждый квадратный метр. Расчет количества основан н шагах укладки. Дополнительно обращают внимание на следующее:

  1. Шаг варьируется в диапазоне от 10 до 30 см. Чем он больше, тем более явный характер будет носить неравномерность нагрева.
  2. Длина кабеля определяется по следующей формуле – L=S/Dx1,1. Здесь S – площадь в квадратных метрах, 1,1 – коэффициент для учета изгибов, D – шаг укладки.

Помните, что кабель будет уложен не по всей площади. Поэтому нужно определиться со средними показателями, добиваясь максимальной эффективности. Каждый квадратный метр позволяет получить до 120 Ватт тепла при этом комфортная температура будет оставаться.

Таблица соотношения мощности и длины нагрева кабеля

Расчет теплоотдачи для водяного теплого пола

В отдельных случаях есть возможность сэкономить, если имеется источник тепла. Его можно использовать только в том случае, если цена за каждый киловатт намного ниже, чем стоимость электроэнергии.

В этом случае нужно учитывать следующее:

  1. Температуру теплоносителя для трубы. Она обычно достигает 50 градусов и превышает температуру поверхности. Таблица поможет определить предпочтительные значения.
  2. Шаг укладки водяного пола. С его уменьшением количество тепла увеличивается при передаче стяжке. Нужно учитывать здесь и диаметр трубы.
  3. Температура воздуха. С ее уменьшением тепловой поток увеличивается.

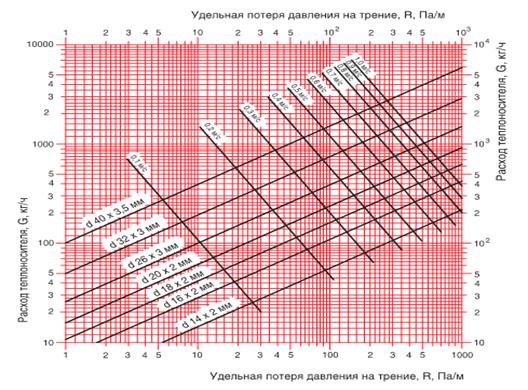

  4. Диаметр трубы, по которой осуществляется движение теплоносителя.

Если шаг составляет 250 миллиметров, каждый квадратный метр позволяет получить по 82 ватта. При шаге в 150 мм – 101 ватт, а при шаге в 100 мм – 117 ватт. Таблица включает в себя все эти данные. В зависимости от этих значений нужно осуществлять проектирование теплого водяного пола.

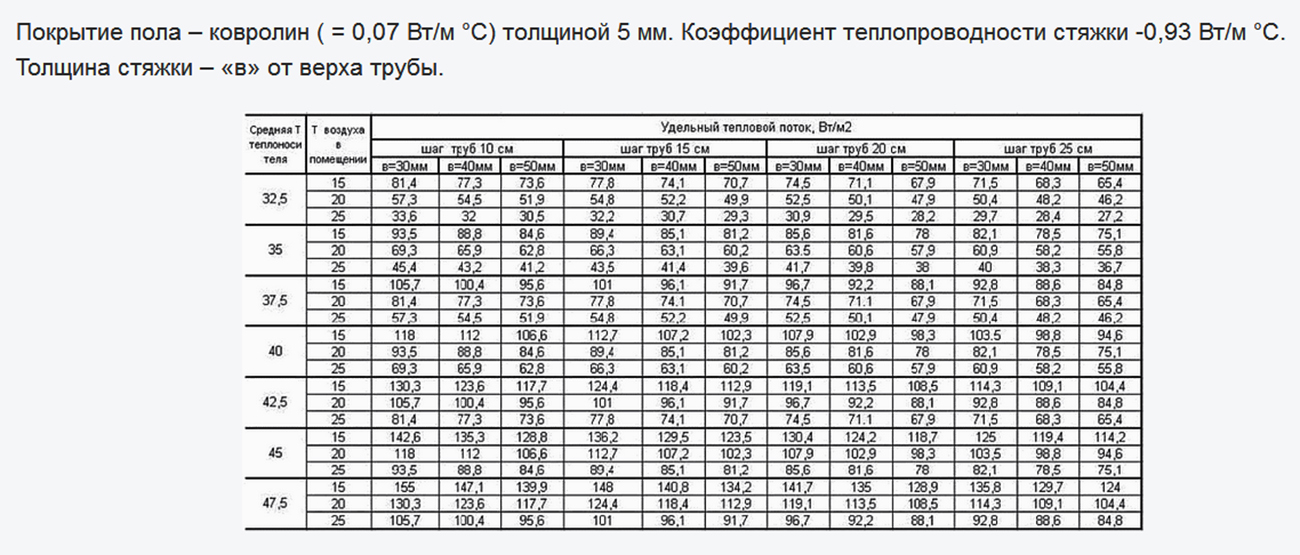

Зависимость теплого потока от шага труб и температуры теплоносителя

Помните о необходимости рассчитать тепловой поток с поверхности водяного пола. Чаще всего он достигает 12,6 Вт (м2хС). Это значение будет прямо пропорциональным перепаду температур.

двужильный и одножильный нагревательный кабель, удельная мощность и сопротивление кабелей.

Нагревательные кабели Thermocable

Нагревательный кабель Thermocable SVK — двужильный экранированный кабель.
Значения сопротивлений нагревательных кабелей позволяют проверить целостность (отсутствие обрывов и замыканий) кабелей до и после укладки теплого пола. Допустимые отклонения от номинала: -5% +10%.

Таблица сопротивлений (Ом) SVK-20
Марка Ом м Вт
SVK-165 321.0 8 165
SVK-250 211.0 12 250
SVK-350 150.0 18 350
SVK-420 125.9 22 420
SVK-500 106.0 25 500
SVK-600 88. 1 30 600
SVK-710 74.1 35 710
SVK-800 66.1 40 800
SVK-900 59.5 44 900
SVK-1020 51.8 50 1020
SVK-1250 42.4 62 1250
SVK-1500 35.3 73 1500
SVK-1800 29.7 87 1800
SVK-2250 23.8 108 2250

Нагревательный кабель нельзя укорачивать. Номинальные удельные мощности (Wуд. = 20 Вт/м для SVK-20 и SVK-20 PRO, 11 Вт/м для SVK-11) определяются материалами внутренней изоляции нагревательных кабелей.
Рассмотрим ситуацию на примере SVK-165 (Lкаб.=8 м, W=165 Вт).
Отрежем 1 м от нагревательного кабеля и сделаем цепочку простых расчетов:
Rуд. = 321Ом / 8м = 40 Ом/м;    R = 40 Ом/м х 7 м = 281 Ом
Мощность кабеля W = (U Вольт)2 / R Ом = 52900 / 281 = 188,3 Вт
Делим на длину кабеля (Lкаб.=7 м), получаем: Wуд. = W/Lкаб. = 188.3/7 = 26,8 Ватт/м.

То же справедливо и для нагревательных матов. Их также нельзя укорачивать, резать. При монтаже режется только сетка.

Нагревательные маты Thermomat

Thermomat TVK-130 и TVK-130LP


Таблица сопротивлений (Ом) TVK-130
Марка Ом м2 Вт
TVK-85 622. 0 0,6 85
TVK-130 407.0 1 130
TVK-190 278.0 1,5 190
TVK-260 203.0 2 260
TVK-390 136.0 3 390
TVK-520 102.0 4 520
TVK-640 82.7 5 640
TVK-760 69.6 6 760
TVK-890 59.4 7 890
TVK-980 54. 0 8 980
TVK-1300 40.7 10 1300
TVK-1560 33.9 12 1560

Thermomat TVK-180

Таблица сопротивлений (Ом) TVK-180
Марка Ом м2 Вт
TVK-180 294.0 1 180
TVK-270 196.0 1,5 270
TVK-360 147.0 2 360
TVK-550 96. 2 3 550
TVK-730 71.9 4 730
TVK-910 58.1 5 910
TVK-1100 48.1 6 1 100
TVK-1280 41.0 7 1 280
TVK-1460 36.2 8 1 460

Двужильный нагревательный кабель:
греющая и возвратная жила в одной внешней изоляции, подключение к сети с одного конца. На другом конце провода — концевая муфта.

Одножильный нагревательный кабель:
каждый конец греющей жилы через соединительную муфту и силовой кабель подключаются к сети.

теплый пол:
FAQ: теплый пол
расчет теплого пола
выбор теплого пола
правила укладки
маты:
FAQ: термоматы
термомат
сравнение матов
маты под ламинат
кабели:
FAQ: термокабели
саморегулирующиеся
резистивные
калькулятор
разное:
купить теплый пол
доставка
инструкции
сопротивления
© 2007 – 2016 www. thermo-plus.ru официальный дилер Thermo Industri AB (495)9000-670-36

Данные о тепловой мощности | Jupiter Heating Systems Ltd

Цифры, которые помогут вам согреться

Чтобы гарантировать, что система напольного отопления может обогревать выбранное помещение, важно спроектировать ее на основе отделки пола и типа выбранной вами системы напольного отопления. Трубы теплого пола покрывают множеством материалов, каждый из которых имеет различный уровень термического сопротивления. Важно учитывать разные материалы.Подробнее о напольных покрытиях и их стойкости можно прочитать здесь. Комплексное программное обеспечение используется для учета всех переменных, связанных с проектом, и полученные данные используются при проектировании расположения труб, которые в конечном итоге оказываются внутри пола. Следующие таблицы основаны на используемом нами программном обеспечении и могут дать представление о том, обеспечит ли выбранный вами тип системы отопления и отделка пола достаточную мощность. Ниже приведена схема, которая поможет вам понять, как читать таблицы.

Средняя температура воды в пределах пола

Средняя температура воды, протекающей по полу.

Требуемая комнатная температура

Выбор внутренней комнатной температуры влияет на мощность. В таблице предлагается выбор из 15, 18, 20, 22, 24 градусов C. Это типичные комнатные температуры.

Центры труб

Существуют различные центры труб с подогревом пола. Система IDEAL от Юпитера использует два. 125мм и 250мм центры.

Значение сопротивления пола

Напольные покрытия имеют разную термостойкость.Плитка и камень обычно имеют очень низкое тепловое сопротивление, а толстый ковер — высокое тепловое сопротивление.

Температура поверхности пола

Температура пола по отношению к другим критериям. Стандарты предписывают, чтобы температура пола в жилом помещении не превышала 29°C, по периметру помещения у окон и дверей до 1 м 35°C, а в ванных комнатах 33°C

Выход

Вывод напольного нагрева в ваттах (W)

Skyd замена плитки

5 Fermacell 2E22

Shirtax CP

DimaMat

Timber Direct



Ускоренный курс по закону Ома для теплого пола

На уроке физики в старшей школе, пока вы мечтали или вырезали свои инициалы на парте, учитель, вероятно, объяснял тонкости закона Ома. Я тоже не обращал внимания. Я подумал про себя: «Мне никогда не понадобится это знать, не говоря уже о том, чтобы применять это к чему-либо!» Я был неправ. Как оказалось, закон Ома — это клей, который скрепляет электрический теплый пол.

Омметры могут использоваться для измерения сопротивления

Закон Ома является одним из наиболее важных и основных законов, регулирующих электрические цепи. Он демонстрирует взаимосвязь между напряжением, силой тока и сопротивлением цепи. Это обычно описывается следующей простой формулой:

                   I = V/R

I обозначает интенсивность или силу тока в амперах.V представляет собой напряжение, а R представляет собой сопротивление цепи. Эту формулу также можно выразить следующими способами:

В = I x R               и        R = I/V

Эта формула заложена в конструкции кабелей для обогрева пола – это математика, которая согревает ваш пол. Когда напряжение подается на резистивный кабель, оно создает силу тока. В более широком смысле, умножение напряжения на силу тока приведет к созданию мощности (тепла). Мощность — это представление энергии, выделяемой данной цепью.

Рулон TempZone Flex с контролем и проверкой контура

Давайте взглянем на математику, которая входит в состав рулона TempZone Flex Roll. Для наших целей я выбрал двухжильный TempZone Flex Roll на 120 В переменного тока с размерами 1,5 на 4 дюйма. Этот рулон покроет 6 квадратных футов площади и будет генерировать 90 Вт. 90 ватт, разделенные на эти шесть футов, дадут нам 15 ватт на квадратный фут. Сопротивление этой схемы составляет 160 Ом, и потребляет около 0,75 ампер. Если мы подставим эти числа в формулу закона Ома, мы увидим, как эти числа соотносятся.

.75 = 120 разделить на 160     или указать, сила тока равна напряжению, деленному на сопротивление деленное на 0,75 или заявленное, сопротивление равно напряжению, деленному на силу тока.

Мощность в ваттах можно вычислить, взяв напряжение и умножив его на силу тока. В этом случае 120 В переменного тока, умноженные на 0,75 А, дадут 90 Вт.

Когда дело доходит до устранения неполадок в наших системах, мы рассмотрим схему с точки зрения закона Ома. Это связано с тем, что если какой-либо из компонентов будет изменен, остальная часть системы выйдет из строя (не самый технический термин). Мы начнем с омметра и снимем показания с цепи пола. Если мы получим открытое значение или «0», мы можем подставить это значение в уравнение. Мы видим, что ноль уменьшит все остальные значения до нуля, а это означает, что не будет ни ампер, ни вольт, а, следовательно, и мощности (тепла).Сопротивление очень важно.

Что произойдет, если мат укоротить? Нам часто задают этот вопрос. Мы никогда не можем рекомендовать этот образ действий, и вот математика, стоящая за ним. Когда вы укорачиваете цепь, вы изменяете или уменьшаете сопротивление, и это, конечно же, повлияет на другие значения в уравнении.

Давайте воспользуемся значениями 4-футового рулона TempZone и посмотрим, как они изменятся при укорочении рулона. Давайте представим, что установщик укоротил рулон на 20%, чтобы попытаться разместить его на меньшей площади.Значение сопротивления мата обычно составляет 160 Ом, и если убрать 20% сопротивления, мы получим значение сопротивления 128 Ом. Это повлияет на потребляемую силу тока и выходную мощность. Напряжение останется на уровне 120 В переменного тока, потому что это то, что доступно для схемы от сети дома. Давайте взглянем.

Если мы разделим напряжение (120) на сопротивление (128), новый потребляемый ток будет равен 0,94. если мы возьмем ампер (0,94) и умножим его на 120 вольт, мы получим новую мощность этой цепи в 112.8 Вт. Короче говоря, снижение сопротивления приведет к увеличению мощности и силы тока. Кроме того, поскольку мы смотрим на 20% меньше квадратных метров (сейчас 4,8, по сравнению с 6) за счет укорочения мата, мощность на квадратный фут также изменится. Мощность на квадратный фут будет намного выше допустимой мощности в 15 Вт при 23,5 Вт на квадратный фут, что делает этот мат не соответствующим нормам. В дополнение к нарушению кода NEC провод теперь находится под нагрузкой из-за дополнительной мощности и силы тока и, вероятно, выйдет из строя.Мы не можем гарантировать мат, который был изменен таким образом.

Возьмем тот же коврик в исходном состоянии. Что произойдет с этим ковриком, если мы удвоим напряжение? Иногда это происходит, когда предполагается, что для подогрева пола требуется питание 240 В переменного тока. Если мы возьмем напряжение (сейчас 240) и разделим его на сопротивление (160 Ом), мы получим потребление тока 1,5. Умножив ампер на напряжение, получим 360 Вт. Коврик способен покрыть 6 квадратных футов, разделив 360 на эти 6 квадратных футов, вы получите 60 ватт на квадратный фут.Это в 4 раза больше, чем разрешено на квадратный фут мощности. Провод при таком повышенном напряжении долго не протянет.

Если у вас есть дополнительные вопросы о законе Ома или лучистом отоплении в целом, задайте их ниже в комментариях, и мы найдем для вас ответы.

Решения для обогрева пола | Доу Инк

Начинайте каждый выходной день правильно

После спокойного, уютного ночного сна разве не приятно ступить на красивую теплую поверхность? Мы так думаем. В водяном лучистом напольном отоплении специально разработанные трубы циркулируют по комнате (и зданию) в соответствии с требованиями заказчика, поддерживая постоянную комфортную температуру пола и ваших ног.

Как мы можем помочь повысить эффективность с нуля?

Эти высокогибкие многослойные трубы изготавливаются путем надежного соединения внутреннего слоя материала с наружным слоем полиэтилена повышенной термостойкости (PE-RT).

Смола DOWLEX™ 2344 PE-RT, используемая в трех- или пятислойных трубах напольного отопления, опирается на традиционные сильные стороны полиэтилена, чтобы придать кое-что еще:

  • Длительная гидростатическая прочность при высоких температурах без необходимости сшивки
  • Превосходная прочность и гибкость (даже при низких температурах) для долговечности и исключительной герметичности
  • Исключительно гладкая поверхность для улучшения потока при снижении потерь давления и образования отложений/отложений
  • Устойчивость к коррозии и образованию накипи в жесткой воде для дополнительной защиты слоев алюминия или EVOH
  • Потенциальная экономия при установке в режиме реального времени

Это проверенное и зарекомендовавшее себя решение также соответствует ключевым стандартам производительности или превосходит их:

  • Северная Америка
    • Институт пластмассовых труб (PPI) Перечень TR-4 HDB с давлением 630 фунтов на кв. дюйм при 180 °F (82 °C)
    • ASTM F2623 и ISO 10508 (классы 1, 2, 4 и 5) требования к непитьевым отопительным трубам
  • Европа
    • ISO 9080 для долговременной гидростатической прочности
    • ISO 10508 для систем горячего водоснабжения (все классы)
    • ISO 2578 для длительного воздействия тепла
    • Протоколы ASTM F2023 и NSF P171 для устойчивости к хлору

Кроме того, существующее оборудование для труб из сшитого полиэтилена (PEX) можно легко переоборудовать для производства труб из смолы DOWLEX™ 2344 PE-RT.

Как мы можем помочь сохранить комфорт?

По мере совершенствования систем напольного отопления жидкость, используемая для распространения тепла в них, эволюционировала от простой воды до оптимизированных составов воды и гликоля.

Жидкий теплоноситель DOWFROST™ HD на основе пропиленгликоля решает уникальные проблемы лучистого обогрева пола, помогая предотвратить:

  • Замерзание и/или растрескивание, вызванное длительной потерей мощности и воздействием низких температур
  • Коррозия, накипь и отложения, которые могут
    • Вызывать утечку и/или отказ системы
    • Уменьшить эффективность/ограничить поток
    • Повреждение труб, насосов и других компонентов
    • Увеличение затрат на энергию
    • Уменьшить срок службы

Жидкость DOWFROST™ HD обеспечивает превосходные характеристики нагрева, а также спокойствие ‒ проектировщикам систем, монтажникам, предприятиям и домовладельцам с:

  • Защита от низких температур до
    • -60°F (-51°C) от замерзания
      (в зависимости от концентрации)
  • Ингибиторы коррозии, стабилизаторы pH и другие добавки, предназначенные для повышения производительности и срока службы системы
  • Нетоксичный пропиленгликоль для предотвращения случайного загрязнения питьевой воды

Другие продукты, используемые с водяными/лучистыми системами обогрева пола, включают:

  • Адгезивные смолы BYNEL™ (клей для полиэтилена и алюминия)
  • Жидкие теплоносители DOWTHERM™
  • Жидкости/охлаждающие жидкости DOWFROST™, ингибированные гликолем
  • Ингибированные гликолевые жидкости/охлаждающие жидкости DOWCAL™

Вы излучаете идеи? Обращайтесь – мы хотим их услышать.

Теплый пол

Общая информация

Спортивные напольные покрытия BOEN

— это идеальное напольное покрытие для укладки поверх систем напольного отопления, обладающее благоприятными свойствами термостойкости. Твердая древесина, будучи гигроскопичным материалом, очень чувствительна к движению при воздействии различных уровней влажности, особенно бук и клен. Паркетные полы поглощают влагу из атмосферы при высокой влажности (обычно в летние месяцы), вызывая расширение; в то время как в зимние месяцы, когда работает система отопления и низкая влажность, пол будет давать усадку, поэтому возможно некоторое движение пола.Хорошо функционирующая система подогрева пола, водяного или электрического, обеспечивает идеальное распределение тепла по всему отапливаемому помещению, обеспечивая максимальный комфорт. Поэтому необходимо, чтобы напольное покрытие обладало хорошей теплопроводностью, то есть низким сопротивлением теплопередаче. Существует множество различных типов систем теплого пола, например. электрический кабель, трубы для горячей воды и пленки низкого напряжения, большинство из которых можно использовать вместе с напольными покрытиями BOEN Sports.

Спортивный стол с подогревом пола

Толщина Термическое сопротивление Теплопроводность
14 мм 0.10 м 2 кВт 0,13 Вт/мК
21 мм Олимпия 0,15 м 2 кВт 0,20 Вт/мК
Аренафлекс 23 мм 0,16 м кВт 0,21 Вт/мК
28-мм стадион Boflex 0,16 м кВт 0,21 Вт/мК
30 мм Boflex Олимпия 0.18 м 2 кВт 0,23 Вт/мК

Основные требования к бетонной стяжке

Стяжка должна быть уложена в соответствии с договорными спецификациями и требованиями проектных органов. При нанесении стяжки влажность не должна превышать 1,5% СМ или макс. 75° относительной влажности при укладке паркета. В идеале экран должен быть уложен как минимум за 4 недели до использования системы отопления. При первом использовании система обогрева должна работать на 2/3 мощности не менее 2 недель, чтобы выходящая влага могла испариться, не вызывая повреждений, а стяжка могла высохнуть и достичь конечной влажности.

За 1 неделю до укладки паркетного пола отопление должно быть уменьшено до ок. 18°С/64°F.

Если пол с подогревом представляет собой бетонную стяжку, ее следует покрыть слоем подходящей термостойкой подложки в качестве компенсационного слоя и для глушения звука шагов. Электрические кабели или водопроводные трубы должны быть покрыты железобетонной/выравнивающей стяжкой толщиной 30 мм.

Перед началом укладки ознакомьтесь с инструкциями по укладке BOEN.

Половые доски из твердой древесины, предварительно упакованные в термоусадочную пленку, нельзя вскрывать до непосредственно перед их укладкой.Примерно через два дня после укладки паркета можно постепенно повышать температуру системы подогрева пола в течение одной недели, пока не будет достигнута желаемая температура.

Система подогрева пола должна быть отрегулирована для обеспечения максимальной мощности 60 Вт/м2 при температуре поверхности основания не выше 27°C/83°F, при комнатной температуре 17-18°C/62-64°F . Относительная влажность должна поддерживаться в пределах 30-60%. Тепло должно равномерно распределяться под паркетным полом.

Поверх пола нельзя укладывать ковры с изолирующим эффектом, так как они аккумулируют тепло.

Seite wurde nicht gefunden. — HEYST

Seite wurde nicht gefunden. — ХЕЙСТ

Не показывать файлы cookie на веб-сайте. Einige von ihnen sind essenziell, während andere uns helfen, diese Website und Ihre Erfahrung zu verbessern.

Все активы

Шпайхерн

Абленен

Individuelle Datenschutzeinstellungen

Информация о файлах cookie Datenschutzerklärung Импрессум

Datenschutzeinstellungen

Он нашел Sie eine Übersicht über alle verwendeten Cookies.Sie können Ihre Einwilligung zu ganzen Kategorien geben oder sich weitere Informationen anzeigen lassen und so nur bestimmte Cookies auswählen.

Имя Печенье Борлабс
Анбитер Eigentümer dieser Веб-сайт
Цвек Speichert die Einstellungen der Besucher, die in der Cookie Box от Borlabs Cookie ausgewählt wurden.
Имя файла cookie borlabs-cookie
Печенье Laufzeit 1 Яр

Pex (сшитый полиэтилен) Технические характеристики

Связанные ресурсы: поток жидкости

Pex (сшитый полиэтилен) Технические характеристики

Fluid Flow Содержание
Гидравлические и пневматические знания

Pex (сшитый полиэтилен) Технические характеристики, использование конструкции, установка и размеры.

Pex (сшитый полиэтилен): PEX был впервые использован для водяного лучистого отопления в начале 1970-х годов, и сегодня это надежное решение во всем мире для водопровода с горячей и холодной водой, лучистого отопления и охлаждения, наружного снега и льда. плавление, противопожарная защита жилых помещений, трубопроводы для гидравлических (горячих вод) зданий и другие требовательные приложения, такие как трубопроводы для природного газа (за пределами Северной Америки).

PEX представляет собой полимерный материал, образованный химическим соединением отдельных молекул полиэтилена в процессе, называемом сшиванием.Сшивание изменяет характеристики исходного полиэтиленового полимера, улучшая несколько ключевых свойств. Основная причина сшивания полиэтилена (ПЭ) заключается в повышении характеристик материала при повышенных температурах под нагрузкой. Кроме того, сшивка значительно улучшает устойчивость трубы к растрескиванию под воздействием окружающей среды (ESCR), устойчивость к медленному росту трещин, химическую стойкость, ударную вязкость и стойкость к истиранию.

Использование трубок из сшитого полиэтилена (PEX)

  • Системы распределения питьевой холодной и горячей воды для жилых и коммерческих помещений
  • Жилые противопожарные системы
  • Водяное лучистое отопление и охлаждение с использованием теплых или охлажденных жидкостей
  • Снег и таяние льда на открытом воздухе
  • Кондиционирование газона на открытом воздухе
  • Трубопровод ледовой поверхности
  • Распределительный трубопровод горячей воды
  • Трубопровод плинтуса горячей воды
  • Соединительный трубопровод радиатора теплой и горячей воды
  • Трубы для подачи питьевой воды
  • Геотермальные теплообменники контура заземления
  • Трубопровод охлажденной воды
  • Специализированные промышленные и горнодобывающие предприятия PEX обычно не используется для трубопроводов линий хладагента или медицинских газов
  • Трубка Pex доступна в различных цветах

Стандартный размер Pex Размеры :

Номинал
Размер PEX
дюйм

Снаружи
Диаметр
дюйм

Внутри
Диаметр
дюйм

Стена
Толщина,
дюйм

3/8

0.500

0,350

0,070

1/2

0,625

0,475

0,070

5/8

0.750

0,574

0,083

3/4

0,875

0,677

0,097

1

1,125

0.863

0,125

Конструкция PEX с радиусом изгиба

Размер PEX
дюйм

Снаружи
Диаметр
дюйм

Минимум
Внутри
Радиус изгиба
дюйм

3/8

0.500

4

1/2

0,625

5

5/8

0,750

6

3/4

0.875

7

1

1,125

9

Характеристики жидкости PEX (приблизительно)

Размер PEX
дюйм

Том
Гал/100 футов

Вес
фунтов / 100 футов

3/8

0.500

4,50

1/2

0,920

5,80

5/8

1.340

8,38

3/4

1.830

11.00

1

3.030

17.06

Таблица падения давления PEX (psi на 100 футов длины НКТ)

Расход
галлонов в минуту

Размер трубы Pex

3/8″

1/2″

5/8″

3/4 дюйма

1 дюйм

0.5

2,50

0,51

0,21

0,05

0,02

1,0

7,50

1,70

0.71

0,34

0,10

2,0

26,1

5,30

2.12

1,02

0,35

3.0

54,1

11,0

4,36

2.10

0,63

4,0

18,4

7.36

3,53

1,06

5,0

27,4

11,0

5,26

1,58

6.0

38,1

15,3

7,30

2,19

7,0

20.1

9,63

2,89

8,0

25,6

12,3

3,68

9.0

31,7

15,1

4,55

10,0

18.3

5,50

11,0

21,7

6,52

12,0

25.4

7,63

13,0

8,81

14,0

10.1

15,0

11,4

1 фунт на кв. дюйм = 2,3 фута напора (для пресной воды) или 1 фут напора = 0,434 фунта на кв. дюйм

Номинальное давление: Номинальное давление пластиковой трубы сильно зависит от материала, а также от толщины стенки.Большинство коммерчески доступных пластиковых труб оцениваются производителем.
Номинальное давление PEX составляет 160 фунтов на кв. дюйм при 74°F и 100 фунтов на кв. дюйм при 180°F.

Удлинение (линейное расширение): типичное удлинение составляет от 1 до 2,5 дюймов на каждые 100 футов трубы PEX при повышении температуры на 10°F. Поскольку PEX расширяется и сжимается при изменении температуры, его необходимо закрепить так, чтобы было достаточно места для расширения.

Труба

PEX обычно соединяется с помощью медного обжимного кольца или компенсационных фитингов с внешними компенсационными кольцами.При методе опрессовки на конец трубы надевается медное обжимное кольцо, в конец трубы вставляется медный фитинг, а для обжима кольца поверх трубы и фитинга используется обжимной инструмент. В методе компенсационного фитинга расширительный инструмент используется для открытия диаметра трубы, в которую вставляется компенсационный фитинг.

Спецификации и стандарты

ASTM F876: Стандартные технические условия для труб из сшитого полиэтилена (PEX).
ASTM F877: Стандартные технические условия для систем распределения горячей и холодной воды из сшитого полиэтилена (PEX).
ASTM F1807 — Стандартные технические условия для фитингов с металлической вставкой, использующих медное обжимное кольцо для трубок из сшитого полиэтилена (PEX) SDR 9 и трубок из полиэтилена повышенной температуры (PE-RT) SDR 9
ASTM F1960 — Стандартные технические условия на фитинги холодного расширения с армирующими кольцами из PEX для использования с трубками из сшитого полиэтилена (PEX)
ASTM F2159 — Стандартные технические условия для фитингов с пластиковой вставкой, использующих медное обжимное кольцо для трубок из сшитого полиэтилена (PEX) SDR9 и трубок из полиэтилена повышенной температуры (PE-RT) SDR9
ASTM F2080 — Стандартные технические условия для фитингов холодного расширения с металлическими компрессионными втулками для труб из сшитого полиэтилена (PEX)
ASTM F2098 — Стандартные технические условия на хомуты из нержавеющей стали для крепления трубок из сшитого полиэтилена (PEX) SDR9 к металлическим вставкам и фитингам с пластиковыми вставками
КСА B137.5 – Системы трубок из сшитого полиэтилена (PEX) для применения под давлением
ANSI/AWWA C904-06 – Стандарт AWWA для напорных труб из сшитого полиэтилена (PEX) от 1/2 дюйма (12 мм) до 3 дюймов (76 мм) для водоснабжения
ASTM F2023: Окислительная стойкость PEX к горячей хлорированной воде в соответствии с протоколом NSF P171 (небарьерные трубы PEX).
CSA B137.5: Трубные системы из сшитого полиэтилена (PEX) для применения под давлением.
NSF/ANSI 14, nsf-rfh: одобрено для использования в системах лучистого обогрева пола (NSF-rfh) (трубки PEX с кислородным барьером).
NSF/ANSI 61-G, NSF/ANSI 372, nsf-pw-g: Соответствует стандарту NSF/ANSI 61-G для компонентов системы питьевой воды, не содержащей свинца (небарьерные трубы PEX).
UPC внесен в список IAPMO (Международная ассоциация сантехников и механиков).

Пример спецификации:

ASTM F876 «Стандартные технические условия для труб из сшитого полиэтилена»

  • Трубы CTS, SDR9, с жесткими допусками на размеры
  • Минимальная возможность быстрого запуска:
    • 475 фунтов на кв. дюйм при 73.4°F, 210 фунтов на кв. дюйм при 180°F, 180 фунтов на кв. дюйм при 200°F
  • Долгосрочные номинальные значения давления:
    • 160 фунтов на кв. дюйм при 73,4°F, 100 фунтов на кв. дюйм при 180°F, 80 фунтов на кв. дюйм при 200°F
  • Испытания на длительное давление
    • До 16 000 часов ускоренных лабораторных гидростатических испытаний требуется для списков PPI «Standard Grade»
  • ASTM F876 имеет категории производительности по трем ключевым свойствам*
    *Трубы PEX не имеют «классификации ячеек» •
  • Категории производительности определены в «Код обозначения материала».
    • Пример из ASTM F876


Нажмите на картинку, чтобы увеличить

Связанный:

Анализ характеристик аккумулирования тепла системы лучистого обогрева пола с помощью молекул PCM

.2019 апрель; 24(7): 1352.

JinChul Park

1 Факультет архитектуры, Университет Чун-Анг, Сеул 156-756, Корея; [email protected]

TaeWon Kim

2 Инженерно-архитектурный факультет Высшей школы Университета Чунг-Анг, Сеул 156-756, Корея

Ана Инес Фернандес Ренна, академический редактор

5 Департамент 9026 Архитектура, Университет Чун-Анг, Сеул 156-756, Корея; [email protected]

2 Инженерно-архитектурный факультет Высшей школы Университета Чунг-Анг, Сеул 156-756, Корея

Поступила в редакцию 28 февраля 2019 г.; Принято 2 апреля 2019 г.

Лицензиат MDPI, Базель, Швейцария. Эта статья находится в открытом доступе и распространяется на условиях лицензии Creative Commons Attribution (CC BY) (http://creativecommons.org/licenses/by/4.0/).

Abstract

В этом исследовании сначала были рассмотрены предыдущие исследования систем напольного отопления, основанных на использовании материала с фазовым переходом (PCM), и текущее состояние технических разработок, и было обнаружено, что исследования на основе PCM все еще находятся в зачаточном состоянии. В частности, улучшение характеристик аккумулирования тепла пола в помещениях за счет комбинирования ПКМ с существующими конструкциями пола не было предметом предыдущих исследований.Таким образом, систему лучистого обогрева пола на основе ПКМ, которая использует горячую воду в качестве источника тепла и может использоваться в сочетании с широко распространенным методом мокрого строительства, можно считать новой. Это исследование показало, что наиболее подходящая температура плавления ПКМ для предлагаемой системы лучистого обогрева пола на основе ПКМ находится в диапазоне примерно от 35 °C до 45 °C для пола толщиной 70 мм и толщиной ПКМ 10 мм. Результаты пробных испытаний, направленных на оценку производительности системы лучистого обогрева пола с и без PCM, показали, что помещение на основе PCM способно поддерживать температуру, равную 0.на 2 °C выше, чем в помещении без PCM. Это произошло из-за повышения температуры, вызванного способностью аккумулирования тепла PCM, и выделением отработанного тепла, которое в противном случае терялось бы в нижней части трубы горячей воды, когда PCM не присутствовал.

Ключевые слова: материал с фазовым переходом , система лучистого обогрева пола, накопление тепла, макетное испытание

1. Введение

сокращение выбросов парниковых газов в качестве первоочередной задачи в последние годы.На основе добровольной дорожной карты по сокращению выбросов парниковых газов ряд развитых и развивающихся стран, в том числе те, которые еще не участвовали в существующих мероприятиях по сокращению выбросов, договорились сократить выбросы парниковых газов на 40–70 % к 2050 году и постепенно проводить декарбонизацию в качестве означает снижение средней глобальной температуры на 1,5–2,0 °С [1].

В свете этого Южная Корея поставила цель к 2030 году сократить выбросы парниковых газов на 37% по сравнению с обычными уровнями и попыталась добиться сокращения выбросов парниковых газов путем разработки новой энергетической политики во всех секторах [2].Особую озабоченность вызывают выбросы парниковых газов от зданий, на долю которых приходится 23 % всех выбросов парниковых газов, при этом выбросы парниковых газов от тепловой энергии, в частности, создают 54 % этих выбросов в жилых и нежилых помещениях соответственно [3].

В большинстве квартир в Южной Корее используется система обогрева пола на основе горячей воды и бетонных плит: эта система аккумулирует тепловую энергию в полу, используя горячую воду, подаваемую бойлером, и отдает излучаемое тепло с поверхности пола для обогрева помещения [4]. ,5].Наиболее часто используемыми теплоаккумулирующими материалами для пола являются автоклавный легкий бетон и раствор, которые размещаются над и под трубами горячей воды, таким образом, сохраняя тепло и поддерживая более длительное время нагрева. Однако эти материалы имеют низкую теплоаккумулирующую способность, поэтому обычно требуется большое количество горячей воды и энергии [6].

Таким образом, это исследование направлено на анализ эффективности аккумулирования тепла после добавления материала с фазовым переходом (PCM) в обычную систему лучистого теплого пола.Во-первых, были проанализированы предыдущие исследования систем лучистого напольного отопления PCM. Затем была разработана система лучистого обогрева пола на основе ПКМ, подходящая для корейского многоквартирного дома, и рассчитан оптимальный диапазон температур плавления ПКМ для этой системы. После этого был построен макет, который включал эталонную комнату и комнату с установленным PCM, и были проведены испытания для проверки производительности предлагаемой системы лучистого обогрева пола на основе PCM.

2. Анализ предыдущих исследований

В ряде предыдущих исследований были предложены системы лучистого обогрева пола на основе PCM и представлены результаты испытаний.Например, Yoon [7] экспериментально доказал применимость новой системы возобновляемой энергии для обогрева пола, а Yoon [8] предложил систему подачи горячей воды с использованием солнечной тепловой и геотермальной системы для обогрева полов зданий с использованием многонаправленных клапанов и тепловые насосы. Компания Isone Industry Co. Ltd. разработала деревянный пол для хранения тепла с использованием ПКМ и труб для горячей воды, который был построен путем сборки модульного материала для отделки пола из ПКМ [9]. Лин и др. [10] изготовили ПКМ со стабилизированной формой (SSPCM) в форме пластин и спроектировали систему лучистого обогрева пола с использованием ночного электричества.Ченг и др. оценили тепловые характеристики и снижение энергопотребления системы лучистого обогрева пола с использованием ПКМ с улучшенной теплопроводностью и стабилизированной формой (HCE-SSPCM) [11]. Джин и др. [12] вставили трубы холодной и горячей воды в бетон, чтобы они действовали как источник тепла и охлаждения для системы лучистого обогрева пола на основе PCM, и проверили производительность этой системы с помощью экспериментов. Чжоу и др. [13] оценили производительность системы теплого пола, в которой были применены ПКМ и капиллярные электрические маты, в зависимости от типа материала, аккумулирующего тепло, и типа источника тепла.Хуанг и др. [14] предложили гибридную систему лучистого обогрева пола на основе ПКМ, которая объединила систему лучистого обогрева пола на основе ПКМ и систему горячего водоснабжения с использованием солнечной энергии с использованием новой и возобновляемой энергии, и оценили ее тепловые характеристики. Корпорация Mitsubishi, Япония, разработала систему лучистого обогрева полов с использованием скрытой теплоты ПКМ для жилых и офисных зданий [15]. Компания Negishi Industry Co., Ltd., Япония, разработала систему лучистого обогрева пола на основе ПКМ с использованием методов сухого и мокрого строительства и разработала систему в основном для деревянных домов [16].Пилотное исследование системы подогрева пола с использованием PCM было проведено компанией «P» в Великобритании (PCM Ltd, Northants, UK, 2017). Это была гибридная система, которая сочетала солнечную систему водоснабжения с конструкцией пола, в которую через полиэтиленовые трубки был вставлен PCM. [17].

Исследования, связанные с PCM, и текущее состояние технологии, описанные выше, указывают на то, что теоретические и проверочные исследования, связанные с PCM, все еще находятся на ранних стадиях. В частности, еще не проводились исследования по улучшению энергоэффективности помещений путем комбинирования ПКМ и существующей конструкции пола.Южная Корея обычно использует методы мокрого строительства для своих полов, в то время как другие страны предпочитают использовать сухое строительство. Таким образом, системы обогрева пола на основе ПКМ с использованием электрического источника тепла или системы, сооруженные путем вставки ПКМ в структуру пола сухим способом, являются доминирующими. Кроме того, ранее не проводились исследования систем на основе ПХМ, использующих тепло, выделяемое трубами горячей воды. Даже когда был предложен метод мокрого строительства, предыдущие исследования включали большую разницу в методах эксплуатации или предлагали электрический источник тепла.В некоторых странах используются системы лучистого теплого пола из ПКМ естественного или промышленного типа, основанные на сухих методах или электрических источниках тепла.

Таким образом, в настоящем исследовании предлагается система лучистого обогрева пола на основе ПКМ, которую можно использовать в сочетании с существующим методом мокрого строительства. В этой системе ПКМ используется в качестве высокоэффективного теплоаккумулирующего материала в рамках обычной конструкции пола, которая имеет только области ощутимого тепла [18]. Основываясь на вышеприведенном анализе, предлагаемая в этом исследовании система лучистого обогрева пола PCM, которая использует горячую воду и может использоваться с мокрой конструкцией, может считаться новой.

3. Проектирование системы лучистого теплого пола на основе ПКМ и определение оптимального диапазона температур плавления ПКМ

3.1. Резюме

обобщает динамику теплопередачи системы обогрева пола, содержащей PCM, в корейском жилье. При отключении подачи тепла в системе водяного теплого пола без РСМ температура поверхности быстро падает, что приводит к непрерывной работе контроллера котла (). Тем не менее, система обогрева пола с РСМ может сохранять тепло в помещении даже после прекращения подачи горячей воды, поскольку тепловая энергия горячей воды накапливается в РСМ в виде скрытой теплоты ().

Тепловыделение от системы обогрева пола, содержащей материал с фазовым переходом (PCM).

Горячее водоснабжение по времени для системы теплого пола без ПКМ.

Горячее водоснабжение по времени для системы теплого пола с ПКМ.

3.2. Конструкция системы лучистого обогрева пола на основе ПКМ

Система лучистого отопления пола на основе ПКМ, предложенная в этом исследовании, состояла из бетонной плиты толщиной 210 ​​мм, прокладочного материала толщиной 20 мм, легкого автоклавированного материала толщиной 40 мм. бетон и раствор толщиной 40 мм ().Это соответствует существующим в Корее стандартным критериям толщины конструкции пола. PCM был помещен в слой легкого бетона, подвергнутого автоклавной обработке, под трубу горячей воды для накопления отработанного тепла, которое в противном случае было бы потеряно из трубы, что улучшило общие характеристики накопления тепла в существующих слоях легкого бетона и раствора, подвергнутых автоклавной обработке.

Проект предлагаемой конструкции системы лучистого теплого пола на основе ПКМ.

Эта конструкция также практична и удобна тем, что совместима с существующими методами строительства: не требует дополнительных процессов, кроме замены автоклавного легкого бетона раствором и укладки ПКМ.Кроме того, поскольку плотность замещающего раствора и ПКМ выше, чем плотность автоклавного легкого бетона, ожидается, что предлагаемая система будет удовлетворять существующим стандартам в отношении регулирования тяжелых и легких ударных звуков.

Место установки модуля PCM в системе напольного отопления в данном исследовании было определено путем тестирования сначала двух мест: рядом с нагревательной трубой и под ней. Это предварительное испытание показало, что последнее расположение было лучше, чем первое, потому что теплопередача в трубе с горячей водой была более эффективной в вертикальном направлении, чем в горизонтальном.

3.3. Определение оптимального диапазона температур плавления ПКМ

Для любой системы лучистого обогрева пола на основе ПКМ должна быть установлена ​​комфортная температура в помещении и на поверхности пола. Таким образом, необходимо рассчитать температурный диапазон, учитывающий взаимосвязь между температурой плавления ПКМ и температурой поверхности помещения и пола. Этот расчет сначала определяет теплотворную способность PCMQindoor для воздуха в помещении из PCM в зонах выделения скрытого тепла, а затем это используется для получения температур раствора и поверхности пола Tmortar и Tunderfloor соответственно, которые можно сравнить с установленными условиями.Таким образом, на отопительный период в квартирах должна быть определена комфортная температура в помещении и на поверхности пола. В Стандартах проектирования энергосбережения в зданиях № 2017-71, выпущенных Министерством земли, инфраструктуры и транспорта Кореи, предложены критерии температуры и влажности в помещении для расчета мощности охлаждающих и обогревающих устройств (Приложение 8). Критерии температуры в помещении в этом документе предполагают диапазон от 20 до 22 °C, поэтому в качестве комфортной температуры в помещении для предлагаемой системы было выбрано максимальное значение 22 °C.

Для теплостойкости (подпольный пол) за счет конвекции и излучения от поверхности пола для расчета скорости теплопередачи были применены справочные значения сопротивления теплопередаче внутренней и наружной поверхности, как это было предложено энергосберегающей конструкцией здания. Таким образом, общее сопротивление теплопередаче на поверхности пола в многоквартирном доме (0,717 °С/Вт) было разделено на площадь поверхности модуля пола (0,086 м 2 °С/Вт) (Национальное министерство земельного транспорта, 2017).Таким образом, общее тепловое сопротивление (R) пола в сочетании с тепловым сопротивлением каждого материала и поверхности пола было рассчитано как 1,875 °C/Вт. Кроме того, температура плавления ПКМ (ТРСМ) задавалась вручную, поскольку для этого не существовало отдельного метода расчета. Поскольку комнатная температура была установлена ​​на уровне 22 °C, температура PCM должна была быть выше, чем уставка для комнатной температуры, чтобы тепло могло передаваться от пола в помещение. Исходя из этого, TPCM изначально была установлена ​​на 23 °C, т.е.е., на 1°С выше, чем комнатная температура, и она увеличивалась с интервалом в 1°С до максимума 52°С (). Скрытое тепловыделение ПКМ и температура поверхности раствора и пола затем рассчитывались с использованием уравнений (1)–(3) соответственно.

TMORTAR = TPCM- [PCMQINDOOR] · RMORTAR

(1)

(1)

TMORTAR = TPCM- [PCMQINDOOR] · RMORTAR

(2)

TUNTERFLOOR = TMORTAR- [PCMQINDOOR] · Rfinising

(3)

9 91 395 Tunderfloor:
Rстроительный раствор: Сопротивление теплопроводности раствора (°C/Вт)
Rfinishing: Сопротивление теплопроводности отделочного раствора (°C/Вт)
Сопротивление выпуклому полу: 903c 95 поверхности пола (°C/Вт)
R: Общее сопротивление теплопроводности конструкции пола (°C/Вт)
TPCM:  Представляет собой температуру плавления (°C)
Tindoor: Температура в помещении (°C)
PCMQindoor: Количество тепла, отдаваемое PCM внутрь помещения (Вт)
Температура поверхности пола (°C)

Таблица 1

Результаты расчета скрытого тепловыделения ПКМ, температуры раствора и температуры поверхности пола.

+ + + 91 475
Rстроительный раствор (°C/Вт) Rотделка (°C/Вт) Пол (°C/Вт) R (°C/Вт) TPCM 90 (4°C) в помещении 90 (4°C) ° С) PCMQindoor (Вт) Tmortar (° С) Tunderfloor (° С)
0,637 0,521 0,717 1,875 23 22 0,5 22,7 22,4
0,637 0.521 0,717 1,875 24 22 1,1 23,3 22,8
0,637 0,521 0,717 1,875 25 22 1,6 24,0 23.1
0.637 0.521 0.527 0.717 26 26 22 2.1 24.6 23.59 23,5 0.637 0,521 0,717 1,875 27 22 2,7 25,3 23,9
0,637 0,521 0,717 1,875 28 22 3,2 26.0 24.0 24.0
0.637 0.521 0.521 0.717 1.875 29 29 22 3,7 26.6 24.7
0,637 0,521 0,717 1,875 30 22 4,3 27,3 25,1
0,637 0,521 0,717 1,875 31 22 4,8 27.9 27.9 25.9 25.9
0.637 0.521 0.521 0.717 1.875 32 22 5.3 28.6 25,8
0,637 0,521 0,717 1,875 33 22 5,9 29,3 26,2
0,637 0,521 0,717 1,875 34 29 29 6.4 29.9 29.9 26.6 26.6
0.637 0.521 0.521 0,717 1,875 35 22 6.9 30,6 27,0
0,637 0,521 0,717 1,875 36 22 7,5 31,2 27,4
0,637 0,521 0,717 1,875 37 29 22 8.0 8.0 31.9 27.7 27.7
0.637 0.521 0.717 1.775 38 22 8.5 32,6 28,1
0,637 0,521 0,717 1,875 39 22 9,1 33,2 28,5
0,637 0,521 0,717 1,875 40 22 22 9.6 9.9 23.9 28.9 28.9
0.637 0.521 0.717 1.775 41 22 10.1 34,5 29,3
0,637 0,521 0,717 1,875 42 22 10,7 35,2 29,6
0,637 0,521 0,717 1,875 43 29 29 11.2 35.9 30.9 30.0 0.637
0.521 0.521 0.717 1,875 44 22 11.7 36,5 30,4
0,637 0,521 0,717 1,875 45 22 12,3 37,2 30,8
0,637 0,521 0,717 1,875 46 22 22 12.8 37.8 37.8 31.2 31.2
0.521 0.521 0.717 1.775 47 22 13.3 38,5 31,6
0,637 0,521 0,717 1,875 48 22 13,9 39,2 31,9
0,637 0,521 0,717 1,875 49 29 14.40250 14.4 39,8 39.9 39.0
0.637 0.521 0.527 1,717 1,875 50 22 14.9 40,5 32,7
0,637 0,521 0,717 1,875 51 22 15,5 41,1 33,1
0,637 0,521 0,717 1,875 52 22 16,0 41,8 33,5

Температура плавления PCM была рассчитана на уровне температуры пола, равной при 35–45 °С с погрешностью ±1 °С ().Таким образом, когда теплоаккумулирующий слой пола состоял из строительного раствора толщиной 70 мм и ПКМ толщиной 10 мм, было установлено, что наиболее подходящая температура плавления ПКМ для предложенной в этом исследовании системы лучистого обогрева пола для обеспечения комфортной температуры в помещении составляет в диапазоне от 35 до 45°С.

Температура раствора и поверхности пола в зависимости от изменения температуры плавления ПКМ.

4. Макетные испытания системы теплого пола ПКМ

4.1. Строительство макетной испытательной комнаты

В помещении была построена макетная испытательная комната в соответствии со стандартной конструкцией пола, предложенной Министерством земли, инфраструктуры и транспорта Кореи, для сравнения и проверки эффективности системы лучистого обогрева пола. система с PCM и без него.Тестовая комната показана на , а сводка построенного макета представлена ​​на . Комнаты были разделены на две части, каждая из которых имела пол, соответствующий характеристикам стандартной конструкции пола. Площадь пола и объем каждой комнаты составляли 3,6 м 90 264 2 90 265 и 10,6 м 90 264 3 90 265 соответственно, и каждая комната была сконструирована таким образом, чтобы иметь достаточно места для того, чтобы взрослый человек мог заниматься обычными делами. Стены помещения имели изоляционный слой толщиной 200 мм для блокировки теплообмена с внешней средой, а внешние условия (в том числе внешняя температура ~20 °C, регулируемая искусственным климатом лаборатории) поддерживались постоянными (). .

3D визуализация макетов помещений.

Таблица 2

Характеристики модельных помещений, используемых для испытаний предложенной системы обогрева пола.

Размер помещения 2,2 м × 2 м × 2,4 м (ширина × длина × высота)
Объем комнаты 10,6 м 3
Площадь этажа 7,2 м 2 (3,6 м 2 на место)
Внешние условия Идентичный (внутренний макет)
Состав комнаты Помещение 1 (Общее): Общее отопление пола
Помещение 2 (Внизу): Основание трубы PCM (RT42)

Пол был разделен на четыре зоны для повышения точности измерения данных перед были построены комнаты, в каждой из этих зон установлены датчики температуры и рассчитано среднее значение.Датчики были установлены на верхней поверхности трубы горячего водоснабжения, подводимой к каждому помещению, на верхней поверхности ПКМ, на поверхности панели пола и на высоте 1200 мм над поверхностью пола (т.е. на средней высоте дыхания человека) для измерить температуру воздуха. Схема конструкции пола и расположение установленных датчиков температуры показаны на и .

Расположение датчиков в традиционной системе лучистого отопления.

Расположение датчиков в системе лучистого отопления на базе ПКМ.

представляет физические свойства PCM, примененного к системе обогрева пола для макетного испытания.

Таблица 3

Физические свойства PCM в системе напольного отопления.

95 ° C 95 ° C
Конфигурация Детали
Компоненты Запатентованная смесь растительных кошерных ингредиентов, полученных из растительных масел, таких как жирные кислоты, жирные спирты, жирные эфиры и их производные, а также любая комбинация ранее упомянутых продуктов, перечисленных в списке общепризнанных безопасных (GRAS) FDA которые не содержат продуктов нефти или животных жиров.
Физические и химические свойства Внешний вид: бесцветная жидкость (над точкой плавления)
Относительная плотность: 0,85-0,90 г / мл @ 45 ° C
Точка плавления: 42 ° C (107,6 ° F)
Точка кипения: >250 °C (482 °F)
Растворимость в воде: нерастворим
Температура воспламенения: >110 °C (230 °F)

4.2. Определение оптимального объема упаковки для ПКМ

Была рассчитана теплотворная способность, поступающая в ПКМ из трубы с горячей водой. Было определено, что это минимальное количество тепла, необходимое для полного расплавления ПКМ при ежедневной работе (т.е. восемь часов) котла. Для расчета этого значения учитывались температура трубы горячей воды, температура ПКМ, время накопления тепла и накопление тепла ПКМ. Накопление тепла в PCM составило 165 кДж/кг на основании отчета о результатах испытаний PCM, предоставленного производителем.

Уравнение (4) было рассчитано для определения количества тепла, переданного от вставленного трубопровода горячей воды к PCM, на основе времени накопления тепла и накопления тепла PCM. Термическое сопротивление трубопровода горячей воды не было включено в расчет из-за желания разработать обобщенную расчетную формулу и с учетом разнообразия доступных материалов для трубопроводов горячей воды. Уравнение (5) использовалось для расчета времени накопления тепла и количества полученного тепла с использованием полученных значений.

Теплоаккумулирование ПКМ, рассчитанное вышеописанным методом, составило 3376 кДж, поэтому оптимальная мощность ПКМ была определена равной 20 кг/комнату.

Q: Количество тепла, переданного от трубы горячей воды к PCM [Вт]
Tpipe: Температура трубы горячей воды [°C]
TPCM: Температура PCM [°C]
Hst: Время накопления тепла [ч]
PCMtc: Теплоемкость PCM [кДж]
Rmortar: Термическое сопротивление раствора [°C/Вт]

PCM переходит из жидкого состояния в твердое в процессе фазового перехода.Таким образом, необходимо было предотвратить утечку PCM, поэтому PCM был полностью герметизирован с помощью вакуумной упаковки. Полиэтиленовая смола, алюминиевые листы или трубы обычно используются для удержания ПКМ, когда он вставляется в конструкцию пола (Mitsubishi Ltd., Фукуока, Япония, 2017). В этом исследовании был выбран тонкопленочный алюминий с коэффициентом теплопроводности ~237 Вт/м 2 °C благодаря его адгезии к строительному раствору, способности выдерживать высокое давление, низкой внутренней коррозии и высокой теплопроводности. .Используемый алюминий очень тонкий (0,05 мм), поэтому он мало повлиял на общую толщину конструкции пола.

Воздух вокруг ПКМ был удален в процессе вакуумной упаковки, что привело к уменьшению объема, а затем отверстие упаковки было запаяно двойными горячими проволоками при температуре выше 200 °C. показывает окончательный вид и размер пакетов PCM.

Изображения упаковки ПКМ.

4.3. График работы водогрейного котла

График работы котла был установлен на основе типичной семьи из четырех человек ().Котел работал только тогда, когда жильцы были дома и во время сна. Как показано в , котел включали с 18:00 до 23:00, то есть за час до сна, и снова с 3:00 до 6:00, всего восемь часов в сутки. Температура горячей воды была установлена ​​на уровне 55 °C в обеих модельных комнатах.

Таблица 4

Схема работы водогрейного котла.

Условия Для семьи из четырех человек с работой/учебой
Расписание 08:00–18:00 Дома никого нет
18:00–24:00 Активность
24:00–08:00 Перед сном
Температура воды 55 °С Время работы Дважды по 8 ч всего

Таблица 5

График работы водогрейного котла.

Time 9 H 10 H 11 H 12 H 13 H 13 H 14 H 15 H 16 H 17 H 18 H 19 H 19 20 H 21 H 21 H 22 H 23 H 24 H 24 H 1 H 2 H 3 H 4 H 5 H 6 H 7 H 8 ч
Операция ВЫКЛ. ВКЛ. ВЫКЛ. ВКЛ. ВЫКЛ. поверхность.Датчики, используемые при измерении температуры, представляли собой термопары Т-типа (T0,32-Y-W-15), а измерения проводились каждую минуту с использованием Midi Logger GL820 от Graphtec. детализирует расположение установленных датчиков температуры. Измерялась только температура верхней поверхности PCM, так как потеря энергии накопления тепла с нижней поверхности считалась слишком минимальной, чтобы повлиять на температуру поверхности пола.

Таблица 6

Положение датчика температуры для каждого слоя.

Положение датчика температуры
Комната 1 Труба горячей воды Поверхность панели пола В помещении (1200 мм)
Комната 2 Труба горячей воды Поверхность панели пола В помещении (1200 мм) PCM (42 °C)

5. Результаты

5.1. Температура на верхней поверхности трубы горячей воды

Температура на верхней поверхности трубы горячей воды при работающем котле равнялась 0.В среднем на 2 °C ниже в комнате 2, содержащей PCM, чем в комнате 1 (без PCM). Однако температура через восемь часов после выключения котла была на 1 °С выше в помещении 2 (с ПКМ, 30,8 °С), чем в помещении 1 (без ПКМ, 29,8 °С). Это связано с эффектом накопления тепла PCM ( и ).

Изменение температуры горячей воды на поверхности трубы во времени.

Таблица 7

Температура на верхней поверхности трубы горячей воды.

Комната 1 Комната 2 Время Операция
26.4 ° C 23 ° C 26,3 ° C 18:00 18:00 на
50,5 ° C 50,2 ° C 19:00 19:00
55,1 ° C 54,7 ° C 20:00
45.0 ° C 44,9 ° C 21:00 21:00
50,5 ° C 50.4 ° C 22:00
43,1 ° C 42.9 ° C 23: 00 ВЫКЛ
35,3 °C 35.3 ° C 24:00 24:00
33.1 ° C 33,1 ° C 33,4 ° C 1:00 1:00
31,9 ° C 32,2 ° C 2:00
54,3 ° C 54.0 ° C 3:00 3:00 на
44,2 ° C 44,1 ° C 44.1 ° C 4:00
50,0 ° C 49,8 ° C 5:00
43,5 °C 43,6 °C 6:00 ВЫКЛ
35.8 ° C 36,2 ° C 7:00 7:00
33,5 ° C 33 ° C 34,3 ° C 8:00 8:00
32,5 ° C 33,1 ° C 9:00
31.7 ° C 32,3 ° C 10:00 10:00
31.1 ° C 31,8 ° C 31,9 ° C 11:00
30,6 ° C 31,5 ° C 12:00
30,2 °С 31,2 °С 13:00
29.8 °С 30,8 °С 14:00

5.2. Температура на верхней поверхности ПКМ

Измерена температура на верхней поверхности ПКМ для помещения 2 на базе ПКМ. Температура на верхней поверхности ПКМ поднялась с 26,5 °C до включения котла до 35,8°С через пять часов. Кроме того, температура РСМ оставалась выше 34 °C через четыре часа после выключения котла. Кроме того, температура на верхней поверхности ПКМ увеличилась до 38.5 °C при повторном включении котла ( и ).

Температура на верхней поверхности PCM в зависимости от времени.

Таблица 8

Температура на верхней поверхности PCM.

Room 2 Time Time
26,5 ° C 18:00 на
28,8 ° C 19:00
31,2 ° C 20:00
33.0 ° C 21:00 21:00
34,7 ° C 22:00 22:00
35,8 ° C 23:00 Off
35,7 ° C 24:00
35.1 ° C 1:00 1:00
34.7 ° C 2:00 2:00 34,7 ° C 3:00 на
36.2 ° C 4:00
37,6 °С 5:00
38.5 ° C 6:00 6:00 Off
38.2 ° C 7:00 7:00 7:00 37,6 ° C 8:00
36,8 ° C 9:00
36.3 ° C 10:00 10:00
35.7 ° C 11:00 11:00 35,3 ° C 12:00 12:00
35,0 ° C 13:00
34.6 °С 14:00

5.3. Температура поверхности пола

Сравнивались температуры поверхности пола в комнате 1 (без PCM) и комнате 2 (с PCM); было обнаружено, что в комнате 2 температура постоянно выше, чем в комнате 1, в среднем на 0,5–0,8 °C. В помещении 2 эта более высокая температура сохранялась даже после выключения котла из-за эффекта аккумулирования тепла ПКМ ( и ).

Температура поверхности пола в зависимости от времени.

Таблица 9

Температура на поверхности пола.

9259
Комната 1 Комната 2 Время Операция
26.1 ° C 26.0 ° C 18:00 18:00 на
27,5 ° C 27,5 ° C 27,5 ° C 19:00
29,2 ° C 29,6 ° C 20:00
30,6 ° C 31.0 ° C 21.0 ° C 21:00 21:00
31.6 ° C 31.9 ° C 22:00
32,2 ° C 32,7 ° C 23: 00 ВЫКЛ
31,9 °C 32.3 ° C 24:00 24:00
31.2 ° C 31.6 ° C 1:00 1:00 30,5 ° C 31,0 ° C 2:00
29,9 ° C 30.5 ° C 3:00 3:00 на
31.1 ° C 31,8 ° C 31,8 ° C 4:00
32,0 ° C 32,8 ° C 5:00
32,7 °C 33,5 °C 6:00 ВЫКЛ
32.3 ° C 33.1 ° C 7:00 7:00 9:00 31.7 ° C 32 ° C 8:00 8:00
31,8 ° C 31,8 ° C 9:00
30.5 ° C 31.3 ° C 10:00 10:00
30,1 ° C 30.9 ° C 11:00
29,7 ° C 30,5 ° C 12:00
29,5 °С 30,3 °С 13:00
29.1 °С 29,9 °С 14:00

5.4. Температура воздуха в помещении

Температура воздуха в помещении, измеренная на высоте 1200 мм над поверхностью пола, была в среднем на 0,2 °C выше в помещении с установленным PCM (комната 2; в среднем 28,5 °C), чем в помещении 1 (без PCM). ). Комната 2 была на 0,3 °C выше в среднем через четыре часа после остановки котла ( и ).

Изменение температуры воздуха в помещении с течением времени.

Таблица 10

Температура воздуха в помещении.

9146 9246
комната 1 Room 2 Time 9 Room
26,0 ° C 26,0 ° C 18:00 на
26,3 ° C 26,2 ° C 26,2 ° C 19:00 19:00
26.9 ° C 26,8 ° C 20:00 20:00
27,5 ° C 27,5 ° C 21:00
28,0 ° C 28.0 °С 22:00
28.3 ° C 28.5 ° C 23:00 Off
28.4 ° C 28,7 ° C 28,7 ° C 24:00
28,4 ° C 28,7 ° C 1:00
28.2 ° C 28.5 ° C 2:00 2:00 2:00 27.9 ° C 28.9 ° C 28,3 ° C 3:00 на
28,3 ° C 28,5 ° C 4:00
28,7 °С 28,9 °С 5:00
29.1 ° C 29,3 ° C 6:00 6:00 Off
29.2 ° C 29.4 ° C 7:00 7:00 29,0 ° C 29,3 ° C 8:00
28,8 ° C 29,2 ° C 9:00 9:00
28,6 ° C 29,0 ° C 10:00
28,5 ° C 28.9 ° C 11: 00
28,4 °С 28,8 °С 12:00
28.3 ° C 28,7 ° C 13:00 13:00
28,1 ° C 28,5 ° C 28,5 ° C 14:00 14:00

Экспериментальные результаты проверили, что комната с установленными PCM поддерживала более высокие температуры, чем делал номер без ПКМ. В частности, верхняя поверхность ПКМ через четыре часа после выключения котла сохраняла температуру выше 36 °С, что более чем на 2 °С выше, чем в другом помещении.

Это означает, что структура пола, содержащая ПКМ, имеет больший запас тепла, таким образом постоянно поддерживая более высокую температуру как на поверхности пола, так и в воздухе.Вышеупомянутые результаты были получены из-за того, что PCM накапливал, а затем выделял отработанное тепло, которое в противном случае терялось с нижней поверхности трубы горячей воды.

6. Обсуждение и выводы

В этом исследовании система PCM была применена к существующей системе напольного лучистого отопления, и была проанализирована эффективность аккумулирования тепла PCM. Результаты исследования можно резюмировать следующим образом. Во-первых, были проанализированы предыдущие исследования технических разработок систем напольного отопления на основе ПКМ, и было обнаружено, что не предпринимались попытки улучшить характеристики аккумулирования тепла пола в помещениях за счет сочетания ПКМ с существующими конструкциями пола.Таким образом, в настоящем исследовании предложена система лучистого обогрева пола на основе ПКМ с горячей водой в качестве источника тепла, которую можно использовать в сочетании с широко распространенным в Корее методом мокрого строительства. Это исследование показало, что наиболее подходящая температура плавления ПКМ для предлагаемой системы лучистого обогрева пола на основе ПКМ составляет 35–45 °C при толщине пола 70 мм и толщине ПКМ 10 мм. Макетное испытание, целью которого была оценка производительности системы лучистого обогрева пола с PCM и без него, показало, что в помещении с PCM можно было поддерживать температуру 0.на 2 °C выше, чем в помещении без PCM. Это произошло из-за повышения температуры, вызванного теплоаккумулирующей способностью PCM, и выделением отработанного тепла, которое в противном случае терялось бы в нижней части трубы горячей воды в отсутствие PCM.

Однако, поскольку из расчетов были исключены такие важные переменные, как солнечное излучение через окна, поток воздуха в помещении и тепловое излучение внутреннего освещения, температура плавления ПКМ, приведенная в этом исследовании, может отличаться от фактической оптимальной температуры плавления ПКМ.Кроме того, для установки ПКМ в конструкцию теплого пола использовалась тонкопленочная (0,05 мм) алюминиевая упаковка. Однако эта тонкопленочная алюминиевая упаковка имеет плохую теплопроводность, поэтому в будущем следует рассмотреть вопрос о выборе упаковочных материалов с высокой теплопроводностью.

В данном исследовании использовался РСМ RT-44 (Rubitherm ® ), член семейства н-парафиновых РСМ, имеющий постоянную температуру от 35 до 45 °C. ПКМ производятся в виде модульного блока в Корее после импорта, и их цена остается высокой по сравнению с тепловыми аккумуляторами и составляет около $40/л.Однако, если учитывать экологические затраты, такие как производство парниковых газов, системы PCM представляют собой экономически выгодный вариант. В результате этого исследования ожидается, что использование материалов PCM в системах напольного лучистого отопления поможет создать комфортную среду в помещении за счет уменьшения резких колебаний температуры в помещении за счет эффекта накопления тепла.

Вклад авторов

Концептуализация, J.P. и T.K.; методика, Т.К.; проверка, Дж.П.; формальный анализ, Т.К.; расследование, Т.К.; ресурсы, Т.К.; курирование данных, Т.К.; написание — подготовка первоначального проекта, JP; написание — рецензирование и редактирование, Т.К.; визуализация, Т.К.; надзор, JP; администрирование проекта, Дж.П. и Т.К.

Финансирование

Это исследование было поддержано исследовательским грантом Университета Чун-Анг в 2018 году и Программой фундаментальных научных исследований через Национальный исследовательский фонд Кореи (NRF), финансируемой Министерством образования (№ 2016R1D1A1B01015616).

Конфликт интересов

Авторы заявляют об отсутствии конфликта интересов.

Сноски

Наличие образцов: Образцы упаковки PCM можно получить у автора T.W.

Ссылки и примечания

1. Ким Г.Х. Принятие Парижского соглашения и ответное направление Кореи. Корейский институт экономики энергетики. Функция политики. 2016;26:22–27. [Google Академия]2. Бэ С.Х. Сократить внутренние выбросы парниковых газов на 32,5% по сравнению с BAU-Поправкой к базовой дорожной карте национального сокращения выбросов парниковых газов (объявление)_Минимизация международной суммы сокращения Компенсируется внутренними мерами по сокращению выбросов.электр. Пауэр Дж. 2018; 12:50–53. [Google Scholar]

3. Исследовательский институт архитектуры и градостроительства Состояние выбросов парниковых газов и политические тенденции в корейских зданиях. 2010.

4. Ким С.М., Ким Х.Дж. Термическая стабильность и вязкоупругие свойства гибридных смол MF/PVAc на адгезию инженерных полов в системе обогрева ONDOLO. Термохим. Акта. 2006; 444: 134–140. doi: 10.1016/j.tca.2006.03.009. [Перекрестная ссылка] [Академия Google]5. Реакция Сонга Г. С. Баттока на контакт с отделочными материалами системы подогрева пола ONDOL в Корее.Энергетическая сборка. 2005; 37: 65–75. doi: 10.1016/j.enbuild.2004.05.005. [Перекрестная ссылка] [Академия Google] 6. Ку Дж.О. Тепловые характеристики системы теплого пола (Ондоль) с основанием из легкого бетона. Дж. Адв. Шахтер. Агрег. Композиции 2003; 8: 161–170. [Google Академия]7. Магистерская диссертация Юн Г.С. Университет Хосео; Чхонан, Чхунчхон-Намдо, Корея: 2012 г. Экспериментальное исследование характеристик обогрева пола в жилой системе теплового насоса с использованием грунтового источника. [Google Академия]8. Юн Дж. Х. Дипломная работа. Университет Чхонджу; Чхонджу, Чхунчхонбук-до, Корея: 2012 г.Исследование метода прогнозирования производительности системы обогрева пола с использованием солнечного и геотермального источника тепла. [Google Scholar]

9. Isone Industry Co. Шин Ги Хун. Пак Чхоль Ву Доска пола из материала с фазовым переходом. 10-2016-0011996. Ведомство интеллектуальной собственности Кореи; Опубликованный патент. 2 февраля 2016 г .;

10. Линь К., Чжан Ю., Сюй С., Ди Х., Ян Р., Цинь П. Моделирование и симуляция системы напольного электрообогрева с пластинами ПКМ со стабилизированной формой. Строить. Окружающая среда. 2004; 39: 1427–1434.doi: 10.1016/j.buildenv.2004.04.005. [Перекрестная ссылка] [Академия Google] 11. Cheng W., Xie B., Zhang R., Xu Z., Xia Y. Влияние теплопроводности PCM со стабилизированной формой на систему напольного отопления. заявл. Энергия. 2015; 144:10–18. doi: 10.1016/j.apenergy.2015.01.055. [Перекрестная ссылка] [Академия Google] 12. Jin X., Zhang X. Термический анализ пола из двухслойного материала с фазовым переходом. заявл. Терм. Энергия. 2011; 31:1576–1581. doi: 10.1016/j.applthermaleng.2011.01.023. [Перекрестная ссылка] [Академия Google] 13. Чжоу Г., Хэ Дж.Тепловые характеристики системы лучистого теплого пола с различными теплоаккумулирующими материалами и отопительными трубами. заявл. Энергия. 2015; 138: 648–660. doi: 10.1016/j.apenergy.2014.10.058. [Перекрестная ссылка] [Академия Google] 14. Хуан К., Фэн Г., Чжан Дж. Экспериментальное и численное исследование материала пола с фазовым переходом в системе солнечного водонагрева новой конструкции.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

© 2011-2022 Компания "Кондиционеры"
