Расчет вентиляции в помещении. Как правильно рассчитать. Калькулятор

Работать, а тем более жить в помещении, в котором душно или трудно дышать, тяжело и неприятно. В этом случае для нормального функционирования человека в помещении и организуется вентиляция. Но для чего нужно делать ее расчет?

Если Вы чувствуете, что воздухообмен в помещении необходимо как-то скорректировать, свежего воздуха недостаточно или устали постоянно проветривать, замерзать или болеть, Вам нужно правильно и точно определить оборудование, которое справится с запросом. Для этого требуется знать нормы и показатели вентиляции для конкретного помещения. Как рассчитать оптимальную вентиляцию? Сейчас все расскажем.

Расчет и нормы вентиляции

Как говорится, хорошо сделанная работа – это работа, которую не видно. Так можно сказать и о правильно настроенной вентиляции. Ведь если в дом поступает достаточное количество свежего воздуха и ровно такое же количество отработанного отводится одновременно, то риск заболеваний на почве затхлого воздуха тоже уменьшается, что вдвойне приятно, поскольку такие заболевания чаще всего становятся хроническими. Это также значит, что риск появления конденсата, плесени или грибка сводится к минимуму, поскольку вентиляция способствует долгой жизни дома, квартиры или комнаты при верных расчете и установке.

Проверка вентиляции

Если вентиляция в доме уже стоит, но вызывает сомнения эффективность ее работы, то стоит проверить ее. Делается это довольно легко: можно взять лист бумаги и поднести к решетке вентиляции
. Если лист начнет затягивать в решетку, значит вентиляция работает исправно. Если нет, значит она перекрыта или забита. Так бывает, когда соседи делают ремонт и перекрывают общую вентиляцию для защиты от пыли и грязи. Если же причина иная, стоит обратиться в специальные службы.

Виды вентиляции. Расчет естественной вентиляции

Начнем, пожалуй, с естественной и принудительной вентиляции. Как понятно из названия, к первому типу относятся проветривание и все, что никак не связано с устройствами. Соответственно, к механической вентиляции относятся вентиляторы, вытяжки, приточные клапаны и другая техника для создания принудительного потока воздуха.

Естественная вентиляция хороша умеренной скоростью этого потока, что создает комфортные условия в помещении для человека – ветер не ощущается. Хотя правильно установленная качественная принудительная вентиляция также не приносит сквозняков. Но есть и минус: при низкой скорости потока воздуха при естественной вентиляции необходимо более широкое сечение для его подачи. Как правило, наиболее эффективное проветривание обеспечивается с полностью открытыми окнами или дверьми, что ускоряет процесс воздухообмена, но может негативно сказаться на здоровье жильцов, особенно в зимний период года. Если мы проветриваем дом, частично открыв окна или полностью открыв форточки, на такое проветривание необходимо около 30–75 минут, а здесь возможно замерзание оконной рамы, что вполне может привести к конденсату, а холодный воздух, поступающий длительное время, ведет к проблемам со здоровьем. Открытые настежь окна ускоряют воздухообмен в помещении, сквозное проветривание займет примерно 4–10 минут, что безопасно для оконных рам, но при таком проветривании почти все тепло в доме выходит наружу, и долгое время температура внутри помещений достаточно низка, что опять-таки повышает риск заболеваний.

Не стоит также забывать про набирающие популярность приточные клапаны, которые устанавливаются не только на окнах, но и на стенах внутри комнат (стеновой приточный клапан), если конструкция окон не предусматривает такие клапаны. Стеновой клапан осуществляет инфильтрацию воздуха и представляет собой продолговатый патрубок, устанавливаемый в стену насквозь, закрытый с обеих сторон решетками и регулируемый изнутри. Он может быть как полностью открытым, так и закрытым тоже полностью. Для удобства в интерьере рекомендуется ставить такой клапан рядом с окном, поскольку его можно будет спрятать под тюлем, и поток проходящего воздуха будет нагреваться радиаторами, расположенными под подоконниками.

Для нормальной циркуляции воздуха по всей квартире необходимо обеспечить его свободное перемещение. Для этого на межкомнатных дверях ставят переточные решетки, чтобы воздух спокойно перемещался от приточных систем к вытяжным, проходя по всему дому, через все комнаты. Важно учитывать, что правильным считается такой поток, при котором самая пахнущая комната (туалет, ванная комната, кухня) – последняя. Если нет возможности установить переточную решетку, достаточно просто оставить зазор между дверью и полом, примерно 2 см. Этого вполне достаточно, чтобы воздух легко перемещался по дому.

В случаях, когда естественной вентиляции не хватает или нет желания ее устраивать, переходят к использованию механической вентиляции.

Механическая вентиляция

Исходя из назначения, механическая вентиляция подразделяется на:

  • вытяжную – отвод использованного воздуха из комнаты;
  • приточную – подает свежий воздух в помещение;
  • приточно-вытяжную (рециркуляционная) – делает оба дела сразу.

Соответственно, лучше всего с работой справляется именно третий тип вентиляционной системы, поскольку осуществляет полную рециркуляцию свежего воздуха в помещении. Вытяжные установки, как правило, пользуются спросом на производствах и в промышленности, в офисах и на складах, но без приточной системы такая установка работает крайне неудовлетворительно.

В целом, во многих комнатах ставят просто вытяжную или приточную систему. А вот в комнатах с повышенной влажностью – кухня, ванная – просто необходимо ставить рециркуляционную систему. Обычно в домах в этих комнатах располагается вытяжка, которая отводит запахи и излишнюю влагу в подъезд, а приток воздуха обеспечивается за счет других комнат через пространство под межкомнатными дверьми. Однако при некачественной вентиляции в квартире или при “глухих” дверях в пол именно притока зачастую и не хватает, и нужна отдельная приточная вентиляция.

Расчет системы вентиляции. Расчет вытяжной и приточной вентиляции

Расчет воздухообмена можно делать на специфичные условия: расчет отвода излишков тепла, расчет на очистку от загрязнений и другие. Но они составляются только на профессиональном уровне и не являются обязательными, для бытовой вентиляции можно сделать все гораздо проще.

Как рассчитать вентиляцию обычной квартиры? Для жилых помещений, основными аспектами являются:

  • площадь помещения;
  • кратность;
  • санитарно-гигиенические нормы.

Все необходимые нормы вентиляции для подстановки в формулы Вы сможете найти в специальных СНиПах, ГОСТах и другой нормативной документации.

Расчет вентиляционной системы исходя из площади помещения

Величина, характеризующая сколько раз за один час объем помещения полностью наполняется свежим воздухом и очищается от использованного, называется кратностью. Кратность воздухообмена в помещениях, как понятно из определения, зависит от объема этого помещения. То есть если у нас за час в дом поступило свежего воздуха ровно на один объем всего дома, то кратность в данном случае равна единице, что для бытовых помещений почти в ста процентах случаев является нормой.

Расчет вентиляции помещения по кратности

Для этого расчета необходимо учитывать всего лишь две цифры: нормами установлена подача 3 м3/ч свежего воздуха на 1 м2 помещения. При этом количество людей в помещении абсолютно не имеет значения. Зная длину, высоту и ширину комнаты Вы легко вычислите объем и, соответственно, показатель производительности вентиляции.

Расчет вентиляции помещения по кратности
  1. Подсчета объема каждого помещения – умножаем высоту, длину и ширину этих помещений, или можно рассматривать дом или квартиру как помещение без стен – в таком случае просто считаем общий объем дома или квартиры;
  2. Расчета необходимого объема воздуха для каждого помещения по формуле:

    L=n·V

    (где L – необходимый объем воздуха, n – кратность воздухообмена (определяется СНиПом), а V – объем помещения).

Нужно помнить, что объемы приточного и вытяжного воздуха при расчете должны быть равны. Если первый по значению получился больше второго, то необходимо увеличить значения вытяжного воздуха для комнат, в которых он брался по минимуму.

Расчет по санитарно-гигиеническим нормам

В данном расчете опять-таки важно помнить две цифры: 60 м3/ч воздуха на постоянно пребывающего в помещении человека и 20 м3/ч на временно пребывающего человека. Эти цифры диктуют санитарные нормы для жилых и административных площадок. То есть для комнаты, в которой один человек пребывает постоянно и еще один временно, количество воздуха в час будет равно 80 м3.

Подбор оборудования. Расчет вентилятора

После того как проведены все необходимые расчеты и подобраны нужные характеристики, делаются чертежи, строится план и выбирается необходимое оборудование. Сразу же стоит обратить внимание на сечение воздуховода – существует два типа: круглое и прямоугольное. Стоит учитывать, что соотношение сторон при прямоугольном воздуховоде не должно превышать 3 к 1, поскольку в противном случае вентиляция будет шуметь и в ней практически не будет тяги.

Одним из важных факторов является также скорость в магистрали – на прямых участках не менее 5 м/с, на поворотах не менее 3 м/с. Если же речь идет о естественной вентиляции, то скорость магистрали в данном случае составляет 1 м/ч. Вытяжная вентиляция должна иметь такую же скорость магистрали, как и в первом случае – 3 и 5 м/с соответственно на ответвлениях и прямых участках.

В случае, если у Вас в доме уже стоит вентиляция, но Вы ей недовольны или она не обеспечивает необходимые условия, на помощь приходит специальное оборудование, например бризер. Современные бризеры отличаются низким уровнем шума, имеют три степени фильтрации воздуха, обладают высокой производительностью и отвечают за температуру и свежесть воздуха. Комнату можно проветривать даже при закрытых окнах, а мощности бризера хватит даже на пять человек в одной комнате.

Если использовать бризер в совокупности с базовой станцией системы умного микроклимата MagicAir, то Вы сможете контролировать все показатели воздуха в комнате даже со смартфона, что облегчает контроль за микроклиматом в помещении и освобождает много времени, не нужно делать никаких расчетов, и притом гарантия успешного результата – 100%.

Калькулятор для расчета вентиляции

Для быстрого расчета необходимых параметров вентиляции Вы можете воспользоваться нашим калькулятором, который помогает сделать все необходимые операции быстро, а разобраться в нем сможет любой человек без специальной подготовки и навыков.

Если Вы сомневаетесь в каких-то данных или не уверены, что верно определите параметры для расчета вентиляции приведенными выше способами, калькулятор также подойдет лучше всего. Ответив на простые вопросы, Вы получите точный расчет и характеристики будущего оборудования.

Выводы

Если обратить внимание, то можно увидеть, что у всех трех типов расчета на выходе получаются разные данные, и притом все они верны. Разница лишь в деньгах, которые Вы хотите потратить на вентиляцию, поскольку расчеты по площади и кратности выходят дешевле расчета по санитарным нормам. Но стоит учесть, что последний больше подходит для создания более комфортных условий для жизни. Поэтому делайте расчеты и выбирайте оборудование, исходя из соотношения цена/качество. В крайнем случае Вы можете обратиться к профессионалам и сделать соответствующий расчет, подобрать оборудование и осуществить монтаж на профессиональном уровне. В любом случае, вопрос с вентиляцией нельзя оставлять открытым, поскольку качественная работа вентиляции, как уже говорилось ранее, важна для здорового микроклимата в помещении, здоровья Вашей семьи, долгой жизни квартиры или дома и отличного настроения.

Сибирского здоровья Вам и Вашим близким!

Расчет вентиляции

Расчёт вентиляции, выбор оборудования и установку системы вентиляции. Это достаточно сложный и важный процесс, требующий квалифицированного подхода. В процессе расчёта вентиляции определяется необходимый воздухообмен, составляется принципиальная схема вентиляции, которая оптимально отвечает всем аэродинамическим расчетам. В заключительной стадии производится подбор и установка оборудования и системы управления.

Существуют жёсткие правила по организации воздухообмена в различных помещениях, зависящие от количества людей в помещении, наличия тепловыделяющей техники и других параметров. При расчете вентиляции пользуются понятием кратности воздухообмена, которое показывает сколько раз обновляется воздух в помещении за один час. В жилых помещениях воздух должен обновляться в среднем 1 раз в час, в офисах — 3 раза и выше.

Немаловажное значение при расчёте вентиляции занимают этапы выбора модели и мощности для вентилятора и калорифера.

Работающий в системе вентилятор должен производить минимум шума и при этом обеспечивать достаточное рабочее давление, необходимое для преодоления потоком воздуха всех местных сопротивлений в воздуховодах, возникающих на изгибах, стыках и местах смены диаметров. Калорифер должен справляться с нагревом до определённой температуры всего проходящего через него воздуха.

Производимый специалистами нашей компании расчёт вентиляции отвечает всем современным требованиям и нормам. Наши клиенты в итоге получают грамотно спроектированную систему вентиляции и кондиционирования, простую в управлении, производящую минимум шума и максимум свежего воздуха.

Расчет вентиляции, как правило, начинается с подбора оборудования, подходящего по таким параметрам, как производительность по прокачиваемому объему воздуха и измеряемому в кубометрах в час.

Подробнее

Важным показателем в системе является кратность воздухообмена.

Кратность воздухообмена показывает, сколько раз происходит полная замена воздуха в помещении в течение часа.

Кратность воздухообмена определяется СНиП и зависит от:

  • назначения помещения
  • количества оборудования
  • выделяющего тепло,
  • количества людей в помещении.

В сумме все значения по кратности воздухообмена для всех помещений составляют производительность по воздуху.

Следующий этап в расчете вентиляции — проектирование воздухораспределительной сети, состоящей из следующих компонентов

  • Воздуховоды
  • Распределители воздуха
  • Фасонные изделия (переходники, повороты, разветвители.)

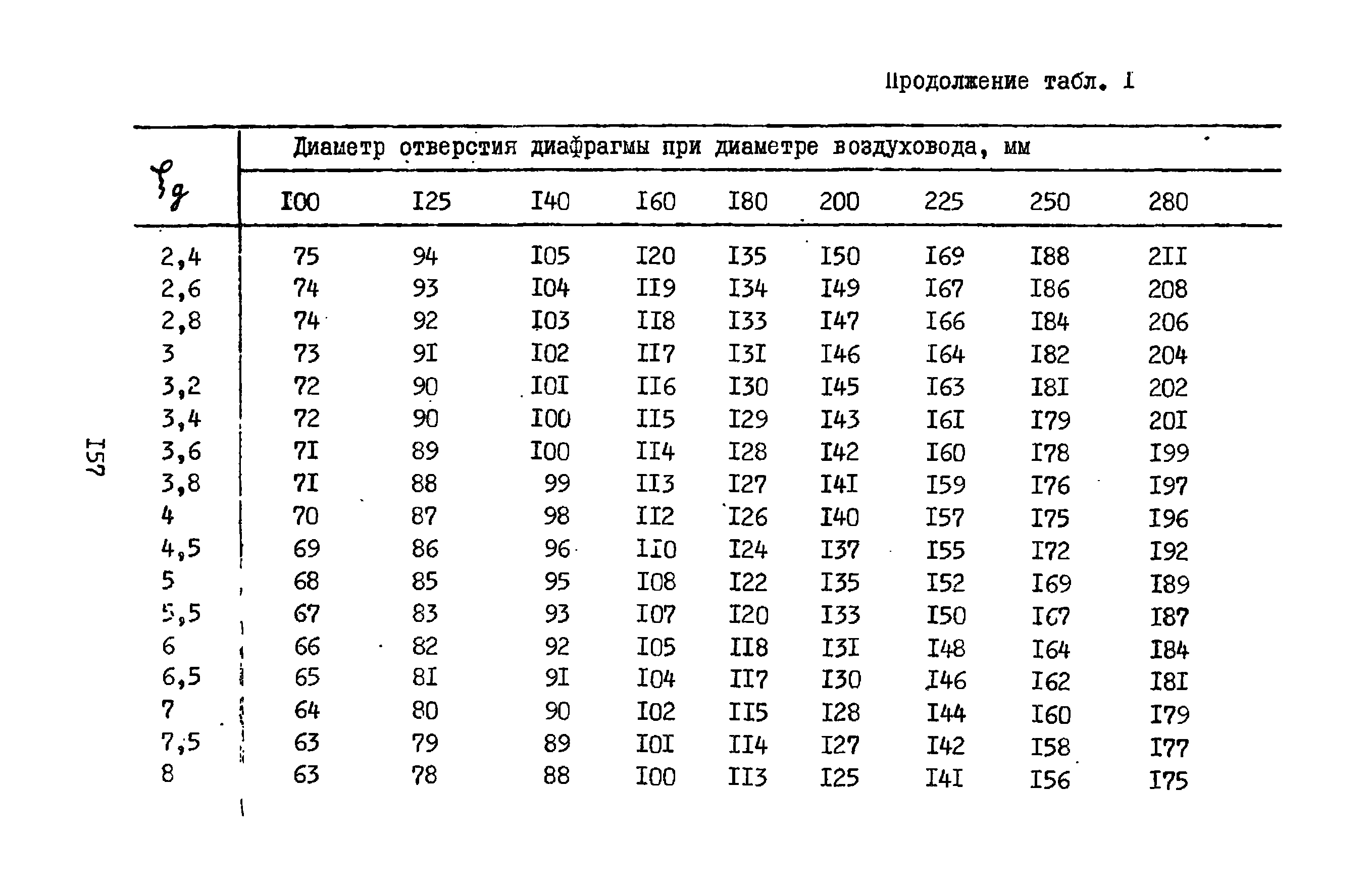

Сначала разрабатывается схема воздуховодов вентиляции, по которой производится расчет уровня шума, напора по сети и скорости потока воздуха.

Напор по сети напрямую зависит от того, какова мощность используемого вентилятора и рассчитывается с учетом диаметров воздуховодов, количества переходов с одного диаметра на другой, и количества поворотов. Напор по сети должен возрастать с увеличением длины воздуховодов и количества поворотов и переходов.

Проектируя системы вентиляции, необходимо находить оптимальное соотношение между мощностью вентилятора, уровнем шума и диаметром воздуховодов.

Расчет мощности калорифера производится с учетом необходимой температуры в помещении и нижним уровнем температуры воздуха снаружи.

Также при выборе оборудования для системы вентиляции необходимо рассчитать следующие параметры:

  • Производительность по воздуху;
  • Мощность калорифера;
  • Рабочее давление, создаваемое вентилятором;
  • Скорость потока воздуха и площадь сечения воздуховодов;
  • Допустимый уровень шума.

Ниже приводится упрощенная методика подбора основных элементов системы приточной вентиляции, используемой в бытовых условиях.

Производительность по воздуху

Подбор оборудования для системы вентиляции начинается с расчета требуемой производительности по воздуху или «прокачки», измеряемой в кубометрах в час. Для этого необходим поэтажный план помещений с экспликацией, в которой указаны наименования (назначения) каждого помещения и его площадь. Расчет начинается с определения требуемой кратности воздухообмена, которая показывает сколько раз в течение одного часа происходит полная смена воздуха в помещении. Например, для помещения площадью 50 квадратных метров с высотой потолков 3 метра (объем 150 кубометров) двукратный воздухообмен соответствует 300 кубометров в час. Требуемая кратность воздухообмена зависит от назначения помещения, количества находящихся в нем людей, мощности тепловыделяющего оборудования и определяется СНиП (Строительными Нормами и Правилами). Так, для большинства жилых помещений достаточно однократного воздухообмена, для офисных помещений требуется 2-3 кратный воздухообмен.

Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большее из этих двух значений.

  1. Расчет воздухообмена по кратности:

    L = n * S * H, где

    L — требуемая производительность приточной вентиляции, м3/ч;

    n — нормируемая кратность воздухообмена: для жилых помещений n = 1, для офисов n = 2,5;

    S — площадь помещения, м2;

    H — высота помещения, м;

  2. Расчет воздухообмена по количеству людей:

    L = N * Lнорм, где

    L — требуемая производительность приточной вентиляции, м3/ч;

    N — количество людей;


    Lнорм — норма расхода воздуха на одного человека:
    • в состоянии покоя — 20 м3/ч;
    • работа в офисе — 40 м3/ч;
    • при физической нагрузке — 60 м3/ч.

Рассчитав необходимый воздухообмен, выбираем вентилятор или приточную установку соответствующей производительности. При этом необходимо учитывать, что из-за сопротивления воздухопроводной сети происходит падение производительности вентилятора. Зависимость производительности от полного давления можно найти по вентиляционным характеристикам, которые приводятся в технических характеристиках. Для справки: участок воздуховода длиной 15 метров с одной вентиляционной решеткой создает падение давления около 100 Па.

Типичные значения производительности систем вентиляции

  • Для квартир — от 100 до 500 м3/ч;
  • Для коттеджей — от 1000 до 2000 м3/ч;
  • Для офисов — от 1000 до 10000 м3/ч.

Мощность калорифера

Калорифер используется в приточной системе вентиляции для подогрева наружного воздуха в холодное время года. Мощность калорифера рассчитывается исходя из производительности системы вентиляции, требуемой температурой воздуха на выходе системы и минимальной температурой наружного воздуха. Два последних параметра определяются СНиП. Температура воздуха, поступающего в жилое помещение, должна быть не ниже +18°С. Минимальная температура наружного воздуха зависит от климатической зоной и для Москвы равна -26°С (рассчитывается как средняя температура самой холодной пятидневки самого холодного месяца в 13 часов). Таким образом, при включении калорифера на полную мощность он должен нагревать поток воздуха на 44°С. Поскольку сильные морозы в Москве непродолжительны, в приточных системах можно устанавливать калориферы, имеющие мощность меньше расчетной. При этом приточная система должна иметь регулятор производительности для уменьшения скорости вентилятора в холодное время года.

При расчете мощности калорифера необходимо учитывать следующие ограничения

  • Возможность использования однофазного (220 В) или трехфазного (380 В) напряжения питания. При мощности калорифера свыше 5 кВт необходимо 3-х фазное подключение, но в любом случае 3-х фазное питание предпочтительней, так как рабочий ток в этом случае меньше.
  • Максимально допустимый ток потребления. Ток, потребляемый калорифером, можно найти по формуле:

    I = P / U, где

    I — максимальный потребляемый ток, А;

    Р — мощность калорифера, Вт;

    U — напряжение питание:

    • 220 В — для однофазного питания;
    • 660 В (3 × 220В) — для трехфазного питания.

В случае если допустимая нагрузка электрической сети меньше чем требуемая, можно установить калорифер меньшей мощности. Температуру, на которую калорифер сможет нагреть приточный воздух, можно рассчитать по формуле:

ΔT = 2,98 * P / L, где

ΔT — разность температур воздуха на входе и выходе системы приточной вентиляции,°С;

Р — мощность калорифера, Вт;

L — производительность вентиляции, м 3/ч.

Типичные значения расчетной мощности калорифера — от 1 до 5 кВт для квартир, от 5 до 50 кВт для офисов. Если использовать электрический калорифер с расчетной мощностью не представляется возможным, следует установить калорифер, использующий в качестве источника тепла воду из системы центрального или автономного отопления (водяной калорифер).

Рабочее давление, скорость потока воздуха в воздуховодах и допустимый уровень шума

После расчета производительности по воздуху и мощности калорифера приступают к проектированию воздухораспределительной сети, которая состоит из воздуховодов, фасонных изделий (переходников, разветвителей, поворотов) и распределителей воздуха (решеток или диффузоров). Расчет воздухораспределительной сети начинают с составления схемы воздуховодов. Далее по этой схеме рассчитывают три взаимосвязанных параметра — рабочее давление, создаваемое вентилятором, скорость потока воздуха и уровень шума.

Требуемое рабочее давление определяется техническими характеристиками вентилятора и рассчитывается исходя из диаметра и типа воздуховодов, числа поворотов и переходов с одного диаметра на другой, типа распределителей воздуха. Чем длиннее трасса и чем больше на ней поворотов и переходов, тем больше должно быть давление, создаваемое вентилятором. От диаметра воздуховодов зависит скорость потока воздуха. Обычно эту скорость ограничивают значением 4—5 м/с. При больших скоростях возрастают потери давления и увеличивается уровень шума. В тоже время, использовать «тихие» воздуховоды большого диаметра не всегда возможно, поскольку их трудно разместить в межпотолочном пространстве. Поэтому при проектировании систем вентиляции часто приходится искать компромисс между уровнем шума, требуемой производительностью вентилятора и диаметром воздуховодов.

Для бытовых систем приточной вентиляции обычно используются гибкие воздуховоды сечением 160—250 мм и распределительные решетки размером 200×200 мм — 200×300 мм. Для точного расчета воздухораспределительной сети необходимо обращаться к специалистам. Специалисты нашей фирмы ответят на любые вопросы, связанные с системами вентиляции, в том числе и на вопросы по расчету вентиляции.

Вентиляция: назначение, расчет и проектирование

Расчет систем вентиляции

Даже небольшая система вентиляции квартиры или частного дома не обходится без проектирования. И дело даже не в том, что нужно учесть индивидуальные пожелания заказчика, а в обеспечении нормативных показателей подаваемого воздуха и его оптимального распределения в помещении, допустимого уровня шума вентиляционной системы. Более крупные вентиляционные системы обязательно проходят все стадии проектирования – от стадии П и Р до аксонометрических схем с привязкой элементов оборудования и спецификаций для закупки оборудования и монтажных схем.



Мы предлагаем бюджетную оценку стоимости вентиляции по укрупненным показателям еще на стадии технического задания. Нужно правильно относиться к цене вентиляции на этом этапе — это предварительный диапазон цены. Финальная смета возможна только после проектирования и выбора оборудования для систем вентиляции.



Организуем устройство вентиляции в Москве и области «под ключ» от технического задания до пусконаладки.

Бюджетная оценка вентиляции бесплатна – звоните или отправляйте заявку на сайте.

Назначение вентиляции

Зачем необходимо проветривать или вентилировать помещение? Везде ли требуется вентиляция?



Содержание кислорода в воздухе, его температура и влажность являются важными факторами, влияющими на организм человека. Они воздействуют в первую очередь на дыхательную систему, также кровеносную и нервную системы человека. В воздухе замкнутого помещения без проветривания накапливаются вредные примеси от мебели, напольных покрытий, материалов, бытовых приборов. Поэтому в помещениях, где находятся люди, воздухообмен обязателен.



Строительные нормы и правила регламентируют кратность воздухообмена в зависимости от типа объекта, количества людей и других параметров. Например, для жилых помещений достаточен однократный воздухообмен в час. Системы вентиляции проектируются на основе нормируемых данных, что в конечном итоге и гарантирует комфортный микроклимат.



Помимо создания оптимальных климатических условий для людей, системы вентиляции решают конструктивные задачи. Вентиляция способствует предотвращению старения и порчи отделочных материалов, так ка влажность и температура в помещениях оказывают влияние на целостность и сохранность строительных конструкций.



Отдельная функция вентиляции – участие в технологических процессах на различных производствах и промышленных объектах. Промышленная вентиляция не только поддерживает гигиенические параметры воздуха, приемлемые для людей в производственных помещениях, но и обеспечивает условия для обработки и хранения продукции предприятий, удаляет вредные выбросы от технологических линий и очищает вытяжной воздух.

Типы вентиляции

Классификация вентиляции имеет разветвленную структуру в связи с многочисленностью возможных параметров для градации. Приведем лишь типы вентиляции по наиболее используемым признакам:

  • По способу движения воздушных масс: вентиляция естественная и принудительная
  • По назначению: вентиляция приточная, вытяжная, приточно-вытяжная, аварийная, противодымная, аспирационная, пневмотранспорт
  • По зоне обслуживания: вентиляция местная и обще-обменная
  • По типу объектов: вентиляция производственных объектов, жилых зданий, административных зданий, спортивных сооружений, бассейнов и других объектов.

Выбор и расчет системы вентиляции в торговых помещениях (Часть 2)

Начало: Выбор и расчет системы вентиляции в торговых помещениях (Часть 1)

В торговом зале необходимый воздухообмен следует определять из условий ассимиляции выделяющихся вредностей (тепловыделения, влаговыделения и выделения углекислоты).

При определении воздухообмена в торговом зале необходимо руководствоваться следующим.

1) Температуру воздуха в рабочей зоне в летний период года следует принимать не более 5° выше наружной расчетной температуры.

2) При определении температуры уходящего воздуха из верхней зоны помещения тепловой градиент принимать в 1° на каждый метр высоты сверх 2 м.

3) Количество посетителей, одновременно находящихся в магазине, определяется:

  • а) в магазинах с количеством рабочих мест до 10 (исходя из площади пола торгового зала, предназначенной для покупателей) — 0,7 м- площади пола на одного посетителя;
  • б) в магазинах с количеством рабочих мест от 10 до 20 — из расчета в 0,8 м2 площади пола на одного посетителя;
  • в) в магазинах с количеством рабочих мест от 20 и более — из расчета 1,0 м2 площади пола на одного посетителя.

4) За расчетную температуру переходного периода следует принимать температуру, равную +10°.

Количество тепла, выделяемое одним продавцом, следует принимать равным 80 ккал час, одним посетителем-75 ккал час.

Допустимая концентрация углекислоты не должна превышать 2,0 л/м3, причем количество углекислоты, выделяемое одним продавцом, принимается равным 25 л/час, одним посетителем — равным 15 л/час.

Относительная влажность помещения не должна превышать 85%, причем количество влага, выделяемое одним продавцом, принимается равным 200 г/час, одним посетителем — равным 160 г/час.

Разницу между температурой приточного воздуха и температурой воздуха в помещении торгового зала следует принимать не более 4-5° при подаче воздуха в верхнюю зону и не более 3° при подаче воздуха в нижнюю зону.

В вытяжных системах с естественным побуждением горизонтальное расстояние между вертикальными осями вытяжной шахты и наиболее удаленного вытяжного канала следует принимать не более 8 м. В системах с механическим побуждением это расстояние не должно превышать 30 м.

Вытяжные каналы при печном отоплении следует располагать рядом с дымоходами печей.

Продолжение: Выбор и расчет системы вентиляции в торговых помещениях (Часть 3)

Узнать | OpenEnergyMonitor

Вентиляция и инфильтрация

Второй основной причиной потери тепла является вентиляция и инфильтрация. Движение нагретого воздуха изнутри дома в окружающую его среду и замена его холодным воздухом снаружи.

Скорость движения воздуха обычно измеряется в воздухообменах в час. Воздухообмен — это когда полный объем воздуха внутри дома заменяется новым объемом воздуха. Это случается на удивление часто.

Потери тепла равны энергии, запасенной в теплом воздухе, по отношению к внешней температуре, которую можно найти с помощью другого уравнения фундаментальной физики, уравнения удельной теплоемкости:

  HLOSS = c x m x (ВНУТРЕННИЙ - ВНЕШНИЙ)

Где:

  c = Удельная теплоемкость воздуха (1006 Дж/кг·К)
m = масса воздуха, выходящего из здания за секунду

(HyperPhysics: удельная теплоемкость)

Пример:

Дом шириной 7 м, длиной 7 м и высотой 6 м имеет объем: 294 м3. Дом имел среднюю воздухонепроницаемость для современного дома около 1,5 воздухообмена в час, а внутренняя температура составляла 20°С, а внешняя температура составляла 13°С.

Первый шаг — вычислить m: массу воздуха, выходящего из здания за секунду. Мы знаем объем двигавшегося воздуха и скорость, с которой этот объем двигался, и поэтому мы можем вычислить массу из этого.

  масса одного воздухообмена = объем x плотность воздуха

Есть 1.5 воздухообменов в час или 1,5/3600 воздухообменов в секунду. Таким образом, масса воздуха, перемещающегося за одну секунду, равна:

  м = (обмен воздуха / 3600) x объем x плотность воздуха

Деление на плотность воздуха и 3600, а также умножение на удельную теплоемкость воздуха во многих моделях объединено в одну константу для уменьшения на шагах расчета:

  м x c = воздухообмен x объем x (плотность x c / 3600)

Где:

  плотность х с/3600 = 1. 205 х 1005 / 3600 = 0,336

Потери тепла от вентиляции и инфильтрации становятся:

  HLOSS = 0,33 x воздухообмен x объем x (ВНУТРЕННИЙ - ВНЕШНИЙ)

Это форма уравнения, используемая в модели SAP. 0,336 округлено до 0,33 в соответствии со значением SAP. Приведенные выше значения плотности и удельной теплоемкости взяты из: http://www.engineeringtoolbox.com/air-properties-d_156.html

.

Подставив значения нашего примера в упрощенное уравнение, мы получим:

  ПОТЕРЯ = 0.33 х 1,5 х 294 х (20 - 13) = 1018,71 Вт

Расчет воздухообмена в час

Самая трудная часть приведенного выше уравнения – это, конечно же, обмен воздуха в здании в час. Самый точный способ узнать это – провести испытание здания на герметичность. Это включает сброс давления в здании с помощью специальных вентиляторов, прикрепленных к внешней двери.

Модель SAP предоставляет метод оценки скорости воздухообмена при отсутствии измеренного значения. Этот метод учитывает такие факторы, как количество дымоходов и дымоходов, скорость ветра и степень защищенности здания от ветра.

Типичные значения воздухообмена в час

В качестве руководства Пэт Борер и Синди Харрис приводят следующие значения в Книге всего дома.

  Старый дом без сквозняков: 4 смены воздуха в час
Средний современный дом: от 1 до 2 воздухообменов в час
Очень герметичный дом с суперизоляцией: 0,6 воздухообмена в час

Расчет интенсивности вентиляции и выбросов аммиака: сравнение стратегий отбора проб для коровника с естественной вентиляцией

https://doi.org/10.1016/j.biosystemseng.2020.07.011Получить права и содержимое

Основные моменты

Стратегия выборки влияет на оценку Nh4 и скорости вентиляции.

Максимальная разница в стратегиях выборки для оценки Nh4 составила 26%.

Максимальная разница в стратегиях выборки для оценки интенсивности вентиляции составила 94%.

Линия отбора проб в середине коровника не дает дополнительной информации.

Измерение по всему периметру коровника увеличило набор данных до 210%.

Выбросы и интенсивность вентиляции (VR) в молочных коровниках с естественной вентиляцией (NVDB) обычно измеряют с помощью косвенных методов, когда выбор места отбора проб внутри и снаружи (т. е. стратегия отбора проб) имеет решающее значение. Целью данного исследования было количественное определение влияния стратегии отбора проб на оценку выбросов и VR. Мы оборудовали NVDB в северной Германии обширной измерительной установкой, способной измерять выбросы при любых условиях ветра.Концентрации аммиака (NH 3 ) и диоксида углерода (CO 2 ) измеряли с помощью двух инфракрасных спектрометров с преобразованием Фурье. Почасовые значения скорости вентиляции и выбросов аммиака за период почти в один год были получены с использованием балансового метода CO 2 , и были применены пять различных стратегий отбора проб для определения концентраций внутри и снаружи помещений. При сравнении стратегии, оценивающей самый высокий уровень выбросов, со стратегией, оценивающей самый низкий, различия в выбросах NH 3 в зимний, переходный и летний сезоны составили +26%, +19% и +11% соответственно.Для показателей вентиляции различия составили +80%, +94% и 63% для зимнего, переходного и летнего сезонов соответственно. Благодаря размещению измерений концентрации внутри/снаружи по всему периметру коровника вместо уменьшенной части периметра (выровненной по предполагаемому основному направлению ветра) количество доступных данных существенно увеличилось примерно на 210% за тот же период мониторинга. (0)Опубликовано Elsevier Ltd от имени IAgrE.

Рекомендуемые статьи

Ссылки на статьи

Расчет мощности — аварийный вентилятор Массачусетского технологического института

Обновлено 13 апреля 2020 г.

На этой странице приведена оценка максимальной мощности, необходимой двигателю, используемому для сжатия мешка Амбу с помощью двойного захвата, приводимого в действие снизу. Различные конструкции с другими методами приведения в действие изменяют технические характеристики двигателя, но мощность должна оставаться примерно одинаковой.

Предупреждение: многие конструкции, циркулирующие в Интернете, значительно занижают давление, необходимое для надувания легких субъекта. Есть причина, по которой диафрагма является большой мышцей. Однако добавление большей мощности без особой осторожности не менее опасно. Кроме того, пациентам с подозрением на COVID-19 могут потребоваться более агрессивные профили движений, то есть короткие, быстрые вдохи и более продолжительные выдохи. В частности, клиницисты сообщают о соотношении ВД:Э 1:4 у пациентов с COVID-19. (Наши оценки используют 1:4.)

Теоретическая потребляемая мощность

Независимо от механической конструкции захвата, требуемая выходная мощность может быть рассчитана из наихудших значений следующие переменные:

  • Максимальное давление в дыхательных путях: P дыхательные пути, макс = 40 см H 2 O (высокое давление при срабатывании)
  • Максимальная частота дыхания: RR макс

    Минимум 60 вдох/выдох 907 соотношение 1:4: IE соотношение, min  = 4
  • Максимальная выходная мощность: В max = 800 см 3

давление 40 см H 2 O, в 0. 3 секунды ( t вдох = 60 сек / RR макс / (1 + соотношение IE , мин )).

Объемный расход, необходимый для наихудшего (пикового) сценария, тогда:

Q воздуховод = V макс. / t вдох = 0,0027 м 3

Выходная мощность (в виде объемного потока под давлением в дыхательных путях):

Мощность воздуховод = P воздуховод,макс. Q воздуховод = 10.46 Вт

Однако часть мощности, используемой для сжатия мешка, теряется (деформация мешка, трение и т. д.), и давайте оценим, что 50% преобразуется в объемный поток под давлением. Принимая во внимание эту эффективность, мощность, необходимая для захвата, составляет:

Мощность Захват = 2 Мощность Воздуховод = 20,92 Вт

Фактическая мощность, требуемая от двигателя, будет выше, насколько выше, зависит от механической и электрической конструкции. Предполагая, что половина выходной мощности двигателя теряется из-за механической и электрической неэффективности (передачи, рассеивание тепла и т. д.), выходная мощность, необходимая для двигателя, определяется как:

Мощность Двигатель = 2 Мощность Захват = 41,84 Вт

Требуемая мощность для двухпальцевой конструкции

Это альтернативный подход к расчету мощности.

Ниже приведена иллюстрация конструкции захвата с двумя пальцами:

Можно использовать более прямой подход для эта конструкция при условии, что могут быть измерены следующие величины:

  • Площадь контакта с сумкой для пальцев
  • Длина плеча рычага для пальца
  • Угол поворота

Для одного конкретного прототипа имеем:

  • Bag Finger-Bag Max Контактная площадь: A Сумка = Сумка = 115 мм
  • Рычага плеча пальцев Длина рук: L Палец = 12 см 0
  • Угол развертки: α = 30 °

Максимальное усилие мешка на одном пальце (при полном сжатии) при использовании той же 50% эффективности передачи давления, что и раньше:

F палец = 2 A мешок P воздуховод, макс. = 81.199 Н

Тогда максимальный крутящий момент, необходимый для каждого пальца, равен:

𝛕 палец = F палец l палец = 9,74 Н·м

Теперь мы можем рассчитать мощность, необходимую для захвата с двумя пальцами, используя угловую скорость размаха ( за 0,3 секунды):

P захват = 2 ✕ 𝛕 палец w палец = 34,01 W

Суммарная мощность для двигателя (при условии, что один двигатель) при дополнительном применении того же 50% КПД двигателя и редуктора, мы получаем:

P двигатель = 2 ✕ P захват = 68.03 Вт ~70 Вт.

Настольная проверка

Во время испытаний двухпальцевого захвата блока аварийной вентиляции 3.1, оснащенного двигателем Andy Mark am-3656 (редуктор 188:1), мы наблюдали при нормальной работе пиковый ток около 5 А при 12 В или 60 Вт.

Минимальные рекомендации

Минимальная мощность двигателя составляет примерно 70 Вт. Следовательно, необходимо указать источник питания на 12 В с минимальной подачей 5,8 (~6 А).

Внимание! Требуемый крутящий момент двигателя будет зависеть от того, приводятся ли рычаги в движение напрямую или с помощью ведущей шестерни.Очень важно свериться с кривыми двигателя и применить коэффициент безопасности.

границ | Расчет транспульмонального давления от регионарной вентиляции, отображаемый с помощью электроимпедансной томографии при остром респираторном дистресс-синдроме

Введение

Мониторинг транспульмонального давления может иметь важное значение у пациентов с острым респираторным дистресс-синдромом (ОРДС) (Специальная рабочая группа по определению ОРДС и др., 2012; Chiumello et al., 2014). Давление, измеренное при открытии дыхательных путей, действительно не дает информации о различных компонентах дыхательной системы, т. е.д., грудной стенки и легкого. Эластичность грудной клетки и легких (EL) могут непредсказуемо различаться, так что у пациентов с одинаковым давлением в дыхательных путях транспульмональное давление может значительно различаться (Gattinoni et al., 2004; Chiumello et al., 2008). Текущий подход к оценке транспульмонального давления (P L ) основан на использовании давления в пищеводе (Peso) и предполагает, что он может быть хорошим заменителем плеврального давления (Grieco et al., 2017). Транспульмональное приводное давление (DP L ), т.е.е., изменение транспульмонального давления между концом выдоха и концом вдоха соответствует циклическому стрессу, воздействующему на паренхиму легких. В отличие от приводного давления, рассчитываемого по давлению открытия дыхательных путей (DP), DP L представляет собой давление, воздействующее на легкие во время спокойного дыхания, поскольку оно не учитывает величину давления, необходимого для преодоления отсека грудной клетки (Loring and Malhotra, 2015). Оценка DP L может быть важна для ограничения нагрузки на паренхиму легких и, следовательно, может быть полезна для мониторинга риска повреждения легких, вызванного вентиляцией (VILI).Недавно на модели ОРДС у животных было продемонстрировано, что транспульмональное давление, рассчитанное классическим методом абсолютного вычитания (то есть P L = Paw-Peso), соответствует транспульмонарному давлению в центральном и зависимом легком (Yoshida et al. , 2018). Когда мы рассматриваем транспульмональное давление, мы должны учитывать, что его величина не уникальна для всего легкого, а изменяется регионально в соответствии с региональными различиями в плевральном давлении, что отражает силы, действующие в пользу коллапса или раскрытия легкого (региональная неоднородность основного заболевания, гравитационная распределение отека и вес средостения) (Silva and Gama de Abreu, 2018).Электроимпедансная томография (ЭИТ) — это неинвазивный метод мониторинга, который может помочь контролировать региональное распределение вентиляции легких у постели больного (Frerichs et al. , 2017; Yoshida et al., 2019; Scaramuzzo et al., 2020c). Поскольку P L , полученный из песо, отражает поведение центральной и зависимой части легкого, мы стремились оценить взаимосвязь между регионарными механическими переменными, полученными с помощью EIT, и транспульмональным давлением у пациентов с ОРДС. Кроме того, мы проверили, можем ли мы, интегрируя информацию от EIT и давления открытия дыхательных путей, предсказать неинвазивно DP L .Наконец, мы хотели проверить, согласуются ли EL и инспираторный показатель эластичности P L , полученный с помощью EIT, с классическим расчетом с помощью эзофагеальной манометрии.

Методы

Это вторичный анализ данных, собранных из базы данных пациентов с ОРДС, включенных в предыдущее исследование (Scaramuzzo et al., 2020b) в двух отделениях интенсивной терапии университетских больниц (больница Arcispedale Sant’Anna, Феррара, Италия, и в больнице Cà Гранда IRCCS, Милан). Исследование было одобрено комитетом по этике больницы Сант-Анна, Феррара, Италия (протокол n. 171098) и Милан (протокол № 625_2018). Критериями отбора для текущего анализа данных были: ОРДС в соответствии с Берлинскими критериями (ARDS Definition Task Force et al., 2012), ЭИТ-изображения длительностью не менее 2 мин, содержащие паузы в конце вдоха и в конце выдоха, одновременная регистрация состояния дыхательных путей. давление открытия, поток в дыхательных путях и песо. Все зарегистрированные пациенты находились на искусственной вентиляции легких с контролируемым объемом (VCV) с дыхательным объемом (TV) = 6 мл/кг/ИМТ. Тест на окклюзию проводился для каждого пациента (Baydur et al., 1982) для оценки правильного расположения пищеводного баллона. Все пациенты были седированы и парализованы в соответствии с клиническим решением, и перед измерениями не выполнялся маневр рекрутмента. Мы собрали три измерения от каждого пациента на трех разных уровнях PEEP, исходя из клинической практики, транспульмонального давления и EIT. Метод установки ПДКВ с помощью EIT и P L был описан ранее Scaramuzzo et al. (2020б).

Дыхательная механика

Были собраны следующие механические измерения давления открытия дыхательных путей во время пауз в конце вдоха и в конце выдоха: TV, общее положительное давление в конце выдоха (PEEP), пиковое давление (peak) и давление плато (Pplat).ПД дыхательной системы рассчитывали как Pplat-PEEP. Эластичность дыхательной системы (Ers) рассчитывали как Ers = DP/TV и выражали в см H 2 O/л. Транспульмональное давление (P L ) рассчитывали как разницу между давлением в дыхательных путях и песо (P L = пао-песо) и DP L как разницу между давлением в конце вдоха и в конце выдоха P L . EL был рассчитан как EL = DP L /TV, а эластичность грудной клетки (Ecw) как Ecw = Ers-EL.Производная от эластичности вдоха P L (PI) рассчитывалась как PI = Pplat–[Pplat * (Ecw/Ers)].

EIT-анализ

Для анализа EIT использовали в среднем 10 дыхательных актов, а региональный анализ проводился путем разделения изображения EIT на четыре интересующие краниокаудальные области (ROI N ; ROI1: самая вентральная; ROI4: самая дорсальная). Процент приливной вентиляции (ROI% N ) в четырех ROI рассчитывали как долю приливной вентиляции, доставляемой в ROI в анализируемых актах, и выражали в процентах (Frerichs et al., 2017). Взвешенное региональное соответствие в четырех ROI было рассчитано следующим образом:

и выражается в мл/смH 2 O/кг идеальной массы тела (ИМТ).

Статистический анализ

Данные представлены в виде медианы [IQR]. Корреляция повторных измерений (rmcorr) [Бакдаш и Марусич (2020)]. Пакет R версии 0.4.1. https://CRAN.R-project.org/package=rmcorr) использовался для проверки корреляции между переменными с повторными измерениями. Для прогнозирования измеренного DP L был использован линейный регрессионный анализ [панельная линейная модель, plm (Croissant and Millo, 2008)] с учетом продольной характеристики данных (данные поперечного временного ряда).Время отбора проб и идентификатор пациента считались фиксированными факторами. Был использован объединенный метод оценки OLS, и следующие переменные были введены в качестве предикторов на основании их клинической значимости и результатов rmcorr: IBW, Ers (полученные по TV и DP), roi1%, roi2 и roi3%. Результирующее транспульмональное давление, полученное с помощью EIT (обозначенное DP L, EIT ), использовали для расчета EL как EL EIT = TV/DP L, EIT . EIT PI рассчитывали как PI EIT = Pplat-[Pplat((Ers-EL EIT )/Ers)].Погрешность и пределы согласия (LOA) со средней погрешностью ± 2 sds были рассчитаны в соответствии с подходом Бланда-Альтмана (Bland and Altman, 1986) между производными EIT и песо DP L , EL и PI. Чтобы оценить, может ли метод титрования PEEP или количество инфильтрированных квадрантов на рентгенограмме грудной клетки повлиять на соответствие между двумя методами, мы провели дополнительную линейную регрессию между EIT и DP L , полученным в песо (как показано в дополнительных материалах). ). Статистический анализ проводился с помощью GraphPad Prism 8.4.3 для Windows (GraphPad Software, Сан-Диего, Калифорния, США, www.graphpad.com) и R 4.0.4 (R Foundation for Statistical Computing, Вена, Австрия) [R Core Team (2021). R: Язык и среда для статистических вычислений. R Foundation for Statistical Computing, Вена, Австрия. URL https://www.R-project.org/.]. P — значения <0,05 считались статистически значимыми.

Результаты

Характеристики населения

Из 60 измерений, рассмотренных для анализа, было проанализировано 59 (одно исключено после проверки качества).Измерения были получены у 20 пациентов, 13 мужчин и 7 женщин, в возрасте 63 [53–72] лет со средним индексом массы тела (ИМТ) 28 [24–33] кг/м 2 и PaO 2 /FiO 2 из 149 [96–211], а среднее ПДКВ 13[9,2–15] см вод. ст. и ЭИТ). Характеристики популяции приведены в таблице 1. Дополнительная информация о механике легких и влиянии титрования ПДКВ на рекрутмент/дерекрутмент легких уже была опубликована ранее Scaramuzzo et al.(2020б).

Таблица 1 . Основные характеристики пациентов и объединенные измерения.

Корреляция

Корреляционный анализ повторных измерений показал значительную внутрипациентную корреляцию между DP L и региональным распределением приливов, которая была отрицательной в ROI1 ( r = -0,35, p = 0,03) и ROI2 ( r = — 0,45, p = 0,003) и положительный в ROI3 ( r = 0,4, p = 0. 01) и ROI4 ( r = 0,4, p = 0,01, табл. 2). Более сильная корреляция была обнаружена с региональным соответствием в ROI1 ( r = -0,5, p = 0,001), ROI2 ( r = -0,68, p < 0,001) и ROI3 ( r = -0,47). , p = 0,002), в то время как не было значимой корреляции между DP L и региональным соответствием в ROI4 ( r = -0,12, p = 0,47, таблица 2, рисунок 1).

Таблица 2 .Анализ корреляции повторных измерений (rmcorr) между параметрами, полученными с помощью электроимпедансной томографии (EIT), и параметрами, полученными из пищевода.

Рисунок 1 . Корреляция между региональной податливостью, полученной с помощью электроимпедансной томографии (EIT), в четырех интересующих краниокаудальных областях (ROI1, вентральное легкое; ROI4, дорсальное легкое) и транспульмональным приводным давлением, полученным из пищевода (DP L ). Корреляция повторных измерений (rmcorr).

Расчет производных параметров EIT

Для выполнения линейной регрессии с DP L в качестве зависимой переменной использовались пять регрессоров: Ers, IBW, roi%1, roi%2 и roi%3.Была обнаружена значительная регрессия с R 2 , равной 0,84 ( p < 0,001), и предсказанная DP L (DP L, EIT ) была равна DP L, EIT = k + α·IBW + β·Ers + γ·roi1% + δ·roi2% + e·roi3% составляет k = 16,64; а = 0,074683; β = 0,230941; у = -0,21449; δ = -0,15974; e = -0,32996 (рисунок 2A; дополнительная таблица S1). Соответствующий анализ Бланда-Альтмана между EIT и показателями, полученными в песо, показал погрешность −1,4e-007 и LoA −2.4–2,4 см H 2 O (рис. 2B). Линейная регрессия между EL EIT и EL привела к R 2 = 0,89 ( p < 0,0001), в то время как соответствующий анализ Бланда-Альтмана показал систематическую ошибку -0,11 ± и LoA -6,8. –6,5 см·ч3O/л (рис. 2C,D). Инспираторный PL, полученный с помощью EIT, хорошо предсказал соответствующее значение, полученное в песо ( R 2 = 0,75, p <0,0001) и с хорошим согласованием [смещение -0,007 ± и LoA -5.6–5,6 см H 2 O/л (рис. 2E,F)]. Метод титрования PEEP не дал различных результатов с точки зрения согласия между двумя методами (дополнительный рисунок S2), но у пациентов с большим количеством квадрантов, инфильтрированных на рентгенограмме грудной клетки, согласие было выше (дополнительный рисунок S3) .

Рисунок 2 . С помощью электроимпедансной томографии получены и измерены DP L , эластичность легких (EL) и инспираторное давление легких на основе эластичности.Линейная регрессия между полученным с помощью EIT и измеренным DP L (A) , EL (C) и легочным давлением (E) и относительными графиками Бланда-Альтмана (B, D, F) . ЭИТ, электроимпедансная томография; Песо, пищеводное давление.

Обсуждение

В этом исследовании мы исследовали взаимосвязь между параметрами, полученными с помощью EIT, и DP L у пациентов, страдающих ОРДС. Мы обнаружили, что региональное распределение вентиляции хорошо коррелирует с DP L , особенно в центральной части легкого.Наиболее высокая корреляция была обнаружена с регионарным растяжимостью в вентрально-центральной части легкого. Более того, используя полученные данные EIT и давления открытия дыхательных путей, мы смогли предсказать DP L , EL и инспираторное транспульмональное давление в легких с хорошей точностью.

В последние несколько лет мониторинг легких все чаще используется для персонализации механической вентиляции (Pereira et al., 2018; Beitler et al., 2019; Scaramuzzo et al., 2020b) в различных условиях, особенно при ОРДС.ОРДС действительно требует более точной тонкой настройки вентиляции, поскольку широкие и непредсказуемые характеристики заболевания, особенно степень альвеолярного и интерстициального отека, затрудняют разработку стандарта, подходящего для всех пациентов и состояний. Персонализация искусственной вентиляции легких у пациентов с ОРДС направлена ​​на то, чтобы держать под контролем различные переменные, каждая из которых влияет на различные компоненты патофизиологии VILI (Nieman et al., 2017; Tonetti et al., 2017; Pinto et al., 2020). DP L представляет собой давление, которому паренхима легкого циклически подвергается во время спокойного дыхания, и представляет собой нагрузку, прикладываемую к легкому, без учета давления, необходимого для преодоления сопротивления стенки грудной клетки. Поскольку измерить плевральное давление у постели больного нелегко, песо классически используется для косвенного расчета транспульмонарного давления (Talmor et al., 2008; Beitler et al., 2019; Scaramuzzo et al., 2020a). Тем не менее, мониторинг Peso является инвазивным, может быть технически сложным или неосуществимым для некоторых пациентов и требует точной калибровки и интерпретации.Изучая внутрипациентную корреляцию параметров, полученных из EIT, и DP L , мы обнаружили, что изменение DP L отрицательно коррелирует с изменением распределения вентиляции в ROI1 и ROI2, а положительно — с изменением в ROI3 и ROI4. Это означает, что при изменении ПДКВ у больных с ОРДС увеличение относительной вентиляции в зависимом легком связано с повышением DP L . Это можно объяснить повышенной деформацией легких, которая связана с дорсальным смещением вентиляции, но вызывает некоторые вопросы по титрованию ПДКВ с целью максимизировать дорсальную вентиляцию (Pelosi et al., 2018). Связь была еще сильнее при анализе регионального соответствия, особенно в области интереса 2, которая соответствует центрально-вентральной области интереса. Удивительно, но не было обнаружено значимой корреляции между изменением DP L и регионарным соответствием в ROI4, а это означает, что полученный из пищевода DP L менее информативен, чем предполагалось, в отношении региональных характеристик дорсальной части легкого, несмотря на дорсальное легкое. классически ассоциируется с концепцией титрования ПДКВ в зависимости от транспульмонального давления.Центральная область легкого соответствует положению, где предположительно должен находиться пищевод и, следовательно, пищеводный катетер, и объясняет, почему более сильные корреляции были обнаружены в центральных ROI легких.

Мы обнаружили, что за счет интеграции EIT и информации о давлении открытия дыхательных путей DP L может быть предсказуемым с хорошей надежностью и низкой погрешностью. В частности, DP L , полученный из пищевода, был получен из IBW, Ers и относительной вентиляции в ROI1, ROI2 и ROI3.Это не первая попытка неинвазивно оценить DP L и EL. Лундин и др. (2015) недавно представили метод оценки транспульмонального давления по изменению объема легких в конце выдоха (ΔEELV) после шага ПДКВ. Несмотря на то, что этот подход интригует, он требует титрования ПДКВ, включая необходимость достижения низкого или даже нулевого ПДКВ. Это не проблематично для пациентов, подвергающихся общей анестезии, которая является контекстом валидации метода, но менее осуществима для пациентов с ОРДС, у которых удаление ПДКВ может вызвать клинически важные эффекты.Недавно Йошида и соавт. (2018) продемонстрировали, как транспульмональное давление, рассчитанное методом вычитания из песо, отражает локальное поведение центрального и зависимого легкого. Настоящим мы подтверждаем этот вывод. Необходимо проверить, можно ли использовать этот подход для оценки непосредственно измеренного независимого DP легких, поскольку в настоящее время еще невозможно оценить локальное транспульмональное давление в конце выдоха и, следовательно, соответствующее DP L этой области.

Мы оценили также инспираторное транспульмональное давление, рассчитанное с использованием метода определения эластичности (Grasso et al., 2012) можно было бы предсказать с помощью EIT. Действительно, было продемонстрировано, что этот параметр в высокой степени указывает на транспульмональное давление, непосредственно измеренное в независимом легком (Yoshida et al., 2018). Мы обнаружили, что EIT может предсказать его значение с высокой точностью, просто вычислив эластичность легких и грудной клетки с помощью P L, EIT . Этот простой расчет, если он будет реализован на доступных прикроватных аппаратах EIT, позволит иметь непрерывный и неинвазивный хороший предиктор независимого транспульмонального давления и, следовательно, риска баротравмы в этой части легкого.

Мы продемонстрировали, что, используя данные EIT, можно количественно определить DP L и EL, которые обычно рассчитываются с помощью пищеводного баллона. Непосредственным преимуществом этого является возможность непрерывного измерения DP L у пациентов, у которых установка пищеводного катетера технически сложна или сигнал ненадежен. Более того, мы подтвердили, что P L отражает поведение центральных областей легкого. Будущие исследования должны оценить, можно ли использовать EIT для расчета транспульмонального давления в других отделах легких, что позволит, таким образом, иметь у постели больного данные о региональном транспульмональном давлении.Эта информация в настоящее время не может быть получена с помощью какого-либо неинвазивного инструмента мониторинга и может быть ценной для оценки региональных ранних индикаторов VILI.

Это исследование имеет некоторые ограничения. Во-первых, он получен из ограниченного числа наблюдений и небольшого числа пациентов, зарегистрированных в двух центрах. Во-вторых, мы использовали только один аппарат EIT для определения процента относительной вентиляции в области интереса, которая реализуется с контурированием легких на основе антропометрических характеристик пациента.Если этот подход и параметры, полученные в уравнении регрессии, могут быть применены также к другим устройствам EIT, это должно быть подтверждено (Lionheart, 2004). В-третьих, в протоколе мы исследовали корреляцию между DP L , измеренным с помощью пищеводного баллона, и EIT, используя базу данных повторных измерений при разных уровнях PEEP. Поскольку региональное ДП может быть изменено с помощью ТВ, в будущих исследованиях необходимо оценить влияние этого параметра на региональное транспульмональное давление и согласованность между двумя методами.Наконец, популяция характеризовалась больными, пораженными преимущественно ОРДС, ассоциированным с пневмонией или сепсисом. Ни у одного из пациентов не было выраженного асимметричного ОРДС. Таким образом, воспроизводимость результатов должна быть изучена в этой конкретной форме ОРДС из-за сильно различающихся местных сил, особенно из-за их влияния на сигнал баллона пищевода (как показано на дополнительном рисунке S3). В это исследование не был включен ни один пациент с COVID-19, поэтому также необходимо проверить применимость этого метода к пациентам с COVID-19.В заключение, DP L коррелирует с региональными параметрами, полученными с помощью EIT, особенно в центральном легком. DP L , EL и инспираторное транспульмональное давление в легких могут быть оценены неинвазивно путем интеграции данных, полученных из EIT, и данных, полученных из давления открытия дыхательных путей.

Заявление о доступности данных

Данные, подтверждающие результаты этого исследования, можно получить у соответствующего автора по обоснованному запросу.

Заявление об этике

Исследования с участием людей были рассмотрены и одобрены больницей Сант-Анна, Феррара, Италия (протокол №171098) и Милан (протокол № 625_2018). Пациенты/участники предоставили письменное информированное согласие на участие в этом исследовании.

Вклад авторов

GS, SS, CV и TM разработали и координировали исследование. AW участвовала в его разработке и помогла составить и просмотреть рукопись. IO, EM и LG внесли свой вклад в интерпретацию данных и участвовали в пересмотре рукописи. AW, SB, FM и ES внесли свой вклад в анализ и интерпретацию данных и участвовали в пересмотре рукописи.AW оказывала техническую помощь при анализе данных и доработке окончательного варианта рукописи. GS и SS провели статистический анализ и помогли провести анализ данных. Все авторы соответствуют всем требованиям к авторству Международного комитета редакторов медицинских журналов. Все авторы прочитали и одобрили окончательный вариант рукописи.

Финансирование

Настоящее исследование было поддержано исследовательским грантом SIAARTI (Итальянское общество медицины анестезии и интенсивной терапии) и институциональным финансированием отдела морфологии, хирургии и экспериментальной медицины, отделения анестезии и интенсивной терапии, Университет Феррары, Италия.

Конфликт интересов

Авторы заявляют, что исследование проводилось при отсутствии каких-либо коммерческих или финансовых отношений, которые могли бы быть истолкованы как потенциальный конфликт интересов.

Дополнительный материал

Дополнительный материал к этой статье можно найти в Интернете по адресу: https://www.frontiersin.org/articles/10.3389/fphys.2021.693736/full#supplementary-material

.

Ссылки

Целевая группа по определению ОРДС, Раньери, В.M., Rubenfeld, G.D., Thompson, B.T., Ferguson, N.D., Caldwell, E., et al. (2012). Острый респираторный дистресс-синдром: Берлинское определение. JAMA 307, 2526–2533. дои: 10.1001/jama.2012.5669

Полнотекстовая перекрестная ссылка

Baydur, A., Behrakis, P.K., Zin, W.A., Jaeger, M., and Milic-Emili, J. (1982). Простой метод оценки достоверности техники баллонирования пищевода. утра. Преподобный Респир. Дис. 126, 788–791. doi: 10.1164/arrd.1982.126.5.788

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Бейтлер, Дж.Р., Сардж Т., Баннер-Гудспид В.М., Гонг М.Н., Кук Д., Новак В. и др. (2019). Влияние титрования положительного давления в конце выдоха (ПДКВ) с помощью стратегии, ориентированной на давление в пищеводе, по сравнению с эмпирической стратегией высокого ПДКВ-Fio2 на смертность и количество дней, свободных от искусственной вентиляции легких, среди пациентов с острым респираторным дистресс-синдромом: рандомизированное клиническое исследование. JAMA 321, 846–857. дои: 10.1001/jama.2019.0555

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Бланд, Дж.М. и Альтман Д.Г. (1986). Статистические методы оценки соответствия между двумя методами клинических измерений. Ланцет Лонд. англ. 1, 307–310. doi: 10.1016/S0140-6736(86)-8

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Чиумелло Д., Карлессо Э., Кадрингер П., Кайрони П., Валенца Ф., Полли Ф. и др. (2008). Стресс и напряжение легких при искусственной вентиляции легких при остром респираторном дистресс-синдроме. утра. Дж. Дыхание. крит.Уход Мед. 178, 346–355. doi: 10.1164/rccm.200710-1589OC

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Чиумелло Д., Крессони М., Коломбо А., Бабини Г., Бриони М., Кримелла Ф. и др. (2014). Оценка транспульмонального давления у больных ОРДС на ИВЛ. Интенсивная терапия Мед. 40, 1670–1678. doi: 10. 1007/s00134-014-3415-4

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Круассан, Ю.и Милло, Г. (2008). Эконометрика панельных данных в R: пакет plm. Дж. Стат. ПО 27, 1–43. дои: 10.18637/jss.v027.i02

Полнотекстовая перекрестная ссылка | Академия Google

Frerichs, I., Amato, M.B.P., van Kaam, A.H., Tingay, D.G., Zhao, Z., Grychtol, B., et al. (2017). Электроимпедансная томография грудной клетки, анализ данных, терминология, клиническое использование и рекомендации: консенсусное заявление исследовательской группы Translational EIT development. Грудная клетка 72, 83–93.doi: 10.1136/thoraxjnl-2016-208357

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Гаттинони Л., Чиумелло Д., Карлессо Э. и Валенца Ф. (2004). Обзор у постели больного: эластичность грудной клетки у пациентов с острым повреждением легких/острым респираторным дистресс-синдромом. Крит. Уход Лонд. англ. 8, 350–355. дои: 10.1186/cc2854

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Грассо, С., Терраньи, П., Бирокко, А., Урбино, Р., Дель Сорбо, Л., Филиппини, К., и др. (2012). Критерии ЭКМО для ОРДС, связанного с гриппом A (h2N1): роль транспульмонального давления. Интенсивная терапия Мед. 38, 395–403. doi: 10.1007/s00134-012-2490-7

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Грико, Д. Л., Чен, Л., и Брошар, Л. (2017). Транспульмональное давление: значение и ограничения. Энн. Перевод Мед. 5:285. doi: 10.21037/атм.2017.07.22

Полнотекстовая перекрестная ссылка | Академия Google

Лундин, С., Гриванс, К., и Стенквист, О. (2015). Транспульмональное давление и эластичность легких можно оценить с помощью шагового маневра ПДКВ. Акта Анестезиол. Сканд. 59, 185–196. doi: 10.1111/aas.12442

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Ниман, Г. Ф., Саталин, Дж., Эндрюс, П., Айаш, Х., Хабаши, Н. М., и Гатто, Л. А. (2017). Персонализация механической вентиляции в соответствии с физиологическими параметрами для стабилизации альвеол и сведения к минимуму повреждения легких, вызванного вентилятором (VILI). Интенсивная терапия Мед. Эксп. 5:8. doi: 10.1186/s40635-017-0121-x

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Пелоси, П., Рокко, П.Р.М., и Гама де Абреу, М. (2018). Закройте легкие и оставьте их в покое, чтобы свести к минимуму повреждение легких, вызванное вентилятором. Крит. Уход 22:72. doi: 10.1186/s13054-018-1991-3

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Перейра, С. М., Туччи, М. Р., Мораис, К. С. А., Simões, C.M., Tonelotto, B.F.F., Pompeo, M.S., et al. (2018). Индивидуальные настройки положительного давления в конце выдоха оптимизируют интраоперационную механическую вентиляцию и уменьшают послеоперационный ателектаз. Анестезиология 129, 1070–1081. doi: 10.1097/ALN.0000000000002435

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Pinto, E.F., Santos, R.S., Antunes, M.A., Maia, L.A., Padilha, G.A. de A., Machado, J., et al. (2020). Статическое и динамическое транспульмональное управляющее давление влияет на повреждение легких и диафрагмы во время вентиляции с контролируемым давлением по сравнению с вентиляцией с поддержкой давлением при экспериментальном легком повреждении легких у крыс. Анестезиология 132, 307–320. doi: 10.1097/ALN.0000000000003060

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Скарамуццо Г., Болл Л., Пино Ф., Риччи Л., Ларссон А., Герен К. и др. (2020а). Влияние титрования положительного давления в конце выдоха на эффекты пронации при остром респираторном дистресс-синдроме: комплексное экспериментальное исследование. Фронт. Физиол. 11:179. doi: 10.3389/fphys.2020.00179

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Скарамуццо, Г. , Spadaro, S., Dalla Corte, F., Waldmann, A.D., Böhm, S.H., Ragazzi, R., et al. (2020б). Персонализированное положительное давление в конце выдоха при остром респираторном дистресс-синдроме: сравнение оптимального распределения региональной вентиляции и положительного транспульмонального давления. Крит. Уход Мед. 48, 1148–1156. doi: 10.1097/CCM.0000000000004439

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Скарамуццо Г., Спинелли Э., Спадаро С., Сантини А., Тортолани Д., Dalla Corte, F., et al. (2020с). Гравитационное распределение региональных давлений открытия и закрытия, гистерезиса и ателектравмы при ОРДС, оцененное с помощью электроимпедансной томографии. Крит. Уход Лонд. англ. 24:622. doi: 10.1186/s13054-020-03335-1

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Сильва, П.Л., и Гама де Абреу, М. (2018). Регионарное распределение транспульмонального давления. Энн. Перевод Мед. 6:385. doi: 10.21037/атм.2018.10.03

Полнотекстовая перекрестная ссылка | Академия Google

Talmor, D., Sarge, T., Malhotra, A., O’Donnell, C.R., Ritz, R., Lisbon, A., et al. (2008). Механическая вентиляция под контролем давления в пищеводе при остром повреждении легких. Н. англ. Дж. Мед . 359, 2095–2104 гг. дои: 10.1056/NEJMoa0708638

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Тонетти Т., Васкес Ф., Рапетти Ф., Майоло Г., Коллино Ф., Ромитти Ф. и др. (2017). Приводящее давление и механическая сила: новые мишени для профилактики ВИЛИ. Энн. Перевод Мед. 5:286. doi: 10.21037/атм.2017.07.08

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Yoshida, T., Amato, M.B.P., Grieco, D.L., Chen, L., Lima, C.A.S., Roldan, R., et al. (2018). Пищеводная манометрия и региональное транспульмональное давление при повреждении легких. утра. Дж. Дыхание. крит. Уход Мед. 197, 1018–1026. doi: 10.1164/rccm.201709-1806OC

Реферат PubMed | Полный текст перекрестной ссылки | Академия Google

Ёсида, Т., Пираино, Т., Лима, К.А.С., Кавана, Б.П., Амато, М.Б.П., и Брошар, Л. (2019). Регионарная вентиляция показана на электроимпедансной томографии как стимул к снижению ПДКВ. утра. Дж. Дыхание. крит. Уход Мед. doi: 10.1164/rccm.201904-0797LE

Полнотекстовая перекрестная ссылка | Академия Google

Расчет механической мощности для вентиляции с регулируемым давлением

Механическая мощность (МП) — это количество энергии, подводимой к дыхательной системе в минуту во время искусственной вентиляции легких.Расчет MP был описан только для вентиляции с контролируемым объемом (VCV) [1, 2], пока Becher et al. [3] предложили комплексное и упрощенное уравнение мощности для вентиляции с регулируемым давлением (PCV). Мы, однако, считаем, что уравнение мощности, предложенное Becher et al. [3], является физиологически не совсем правильным и предлагает альтернативное уравнение мощности, которое проще, чем подход Бехера, и лучше соответствует физиологии вентиляции с контролируемым давлением. Важно отметить, что это уравнение можно использовать только тогда, когда механическая вентиляция полностью пассивна.Кроме того, наше уравнение является приближением к реальности и основано на определенных предположениях, которые объясняются в Электронных дополнительных материалах (ESM).

Работа единичного вдоха определяется площадью ПВ-петли с учетом ПДКВ [1]. В ПХВ первая часть нелинейна (рис. 1) и зависит от перепада давления (∆ P инсп ), сопротивления и податливости дыхательной системы [4]. Это может быть математически описано уравнением. (1), где 0,098 — коэффициент пересчета в Дж / мин, ЧДД — частота дыхания в уд. давление выдоха в см водн. столба 2 O, ∆ P вдох — давление вдоха в см вод. столба 2 O, T вдох — время вдоха в с O/L/s и C соответствуют L / см H 2 O.{{\frac{{ — T_{\text{insp}}}}{R \cdot C}}} } \right)} \right]$$

(1)

Уравнение мощности было проверено с использованием области, ограниченной контуром динамического давления-объема. Для проверки согласованности были проведены регрессионный анализ и анализ Бленда-Альтмана. Комплексное уравнение Becher et al. [3] (MP вычислено, Becher ) сравнивалось с уравнением мощности, приведенным в этой статье (MP вычислено ). Проверка уравнения.(1) проведен анализ 25 ПВ-петлей от 17 пациентов, находившихся на ИВЛ в режиме P-CMV (принудительная вентиляция с контролируемым давлением) в отделении интенсивной терапии Медицинского центра Лейденского университета (LUMC, академическая региональная больница на 30 коек). ОИТ). Пациентов вентилировали с помощью аппарата ИВЛ Hamilton C6, у которого время подъема давления по умолчанию составляет 50 мс.

Все пациенты находились под действием седативных препаратов и не имели спонтанного дыхания. Средняя измеренная механическая мощность с использованием PV-петли составила 15.62 ± 6,76 Дж / мин. Средняя расчетная механическая мощность с использованием уравнения (1) было 15,68 ± 6,75 Дж / мин. Дополнительные характеристики вентиляции показаны в таблице 1. Расчетная механическая мощность с использованием уравнения (1) была сильно коррелирована с MP, измеренной с использованием петли PV, в соответствии со следующим уравнением регрессии: MP вычислено  = 0,98 × MP измерено  + 0,43; Р 2  = 0,99. Анализ Бланда-Альтмана (показан на рис. 2) показал среднюю разницу между двумя методами 0.06 Дж / мин ( p  = 0,67), верхний предел согласия (+ 1,96SD) составил 1,4 Дж / мин, а нижний предел согласия (- 1,96SD) составил - 1,3 Дж / мин . Пределы согласия находились в пределах 8,6%.

Рис. 2

Графики корреляции и Бланда-Альтмана для MP , рассчитанные с использованием предложенного уравнения мощности

Таблица 1 Вентиляционные характеристики и механическая мощность в различных группах пациентов

Мы использовали уравнение Becher et al.[3] на том же наборе данных. Уравнение регрессии: MP рассчитано, Becher  = 1,12 × MP измерено − 0,10; Р 2  = 0,97. Анализ Бланда-Альтмана показал среднюю разницу между двумя методами 1,8 Дж / мин, верхний предел согласия (+1,96 SD) составил 4,8 Дж / мин, а нижний предел согласия (-1,96 SD) был — 1,2 Дж / мин (рис. 3). Пределы согласия находились в пределах 13%, что было хуже по сравнению с нашим методом расчета мощности.Мы обнаружили, что для больших значений MP метод Бехера [3] становится все более неточным.

Рис. 3

Корреляция и графики Бленда-Альтмана для MP рассчитаны, Becher

Предлагаемое нами уравнение мощности не слишком сложно, оно учитывает важные физиологические параметры, управляющие вентиляцией с регулируемым давлением, и является хорошим приближением Механическая мощность в вентиляции с регулируемым давлением. Необходимые параметры доступны для большинства аппаратов ИВЛ и могут быть реализованы в системе управления данными пациентов.Поэтому мы выступаем за его использование, хотя его следует протестировать на большем наборе данных с более разнородной популяцией.

Информация об авторе

Филиалы

  1. Отделение интенсивной терапии Медицинского центра Лейденского университета, Лейден, Нидерланды

    Siri van der Meijden, Mitchel Molenaar & Abraham Schoe

  2. Медицинское отделение интенсивной терапии Erasmus University Центр, Роттердам, Нидерланды

    Peter Somhorst

    Peter Somhorst

  3. Факультет машиностроения, Делфт, Нидерланды

    Siri Van der Meijden & Mitchel Molenaar

Авторы
  1. Siri Van Der Meijden
  2. Micchen Molenaar
  3. Peter Somhorst
  4. Abraham Schoe

Автор, ответственный за переписку

Авраам Шоу.

Дополнительная информация

Примечание издателя

Springer Nature остается нейтральной в отношении юрисдикционных претензий в опубликованных картах и ​​институциональной принадлежности.

Электронный дополнительный материал

Ниже приведена ссылка на электронный дополнительный материал.

Об этой статье

Процитировать эту статью

van der Meijden, S., Molenaar, M., Somhorst, P. et al. Расчет механической мощности для вентиляции с регулируемым давлением. Intensive Care Med 45, 1495–1497 (2019). https://doi.org/10.1007/s00134-019-05698-8

Скачать цитату

Поделиться этой статьей

Любой, с кем вы поделитесь следующей ссылкой, сможет прочитать этот контент:

Получить ссылку для общего доступа

Извините, общедоступная ссылка в настоящее время недоступна для этой статьи.

Предоставлено инициативой Springer Nature SharedIt по обмену контентом.

Вентс Ломанко — Сколько Вентс?

Баланс является ключом к эффективной системе вентиляции чердака.При балансировке правильно спроектированная система вентиляции обеспечит непрерывную подачу воздуха, движущегося по чердачному пространству, отводя тепло и влагу. Рассчитать правильное количество выхлопных и впускных вентиляционных отверстий несложно, и вы получите эффективную и сбалансированную систему.

Первым шагом в определении необходимого количества вентиляционных отверстий является расчет необходимой чистой свободной площади (NFA). В большинстве норм используется правило 1/300 для рекомендаций по минимальной вентиляции чердака в жилом помещении. Это означает, что на каждые 300 квадратных футов закрытого чердачного помещения требуется 1 квадратный фут вентиляции — половина в верхней части (вытяжные вентиляционные отверстия) и половина в нижней части (приточные вентиляционные отверстия).Эта формула традиционно используется для статических вентиляционных отверстий на крыше, которые рассчитаны на чистую свободную площадь в квадратных дюймах.

Давайте рассмотрим пример… Для дома с мансардой площадью 2000 квадратных футов вы сначала разделите 2000 на 300 (2000 / 300 = 6,66). Вам нужно 6,66 квадратных футов вентиляции чердака. Поскольку вам нужна сбалансированная система, вы делите на 2, чтобы половина вентиляции была приточной, а половина — вытяжной. Таким образом, 6,66 разделить на 2 = 3,33 квадратных метра чердачной вентиляции на приток и 3.33 квадратных метра чердачной вентиляции для вытяжки. Поскольку вентиляционные отверстия измеряются в квадратных дюймах, вам необходимо преобразовать требуемые квадратные футы в квадратные дюймы. Это достигается путем умножения рекомендуемых квадратных футов на 144. Таким образом, 3,33 X 144 = 480 квадратных дюймов чердачной вентиляции требуется для притока и 480 квадратных дюймов для вытяжки.

После того, как известна рекомендуемая площадь чистой свободной площади и выбран тип вентиляционных отверстий, вы можете определить, сколько вентиляционных отверстий вам потребуется. Следующим шагом является деление NFA, требуемого на рейтинг NFA вентиляционного отверстия. В нашем примере на 2000 квадратных футов мы определили, что нам нужно 480 квадратных дюймов для впуска и 480 квадратных дюймов для выхлопа. В этом примере давайте используем наклонный задний вентиляционный канал Lomanco 750 (50 квадратных дюймов NFA) для вытяжных вентиляционных отверстий и Deck-Air DA-4 (36 квадратных дюймов NFA) для впускных вентиляционных отверстий. Чтобы рассчитать необходимое количество 750 вентиляционных отверстий, разделите 480 на 50, чтобы получить 9,6 вентиляционных отверстия. В итоге вам понадобится десять (10) 750 вентилей.Поскольку вы всегда хотите, чтобы ваш NFA на впуске соответствовал NFA на выхлопе или превышал его, мы возьмем количество обеспечиваемого выхлопа и разделим его на рейтинг NFA для Deck-Air. Чтобы рассчитать количество необходимых дефлекторов, разделите 500 (10 X 50) на 36, чтобы получить 13,9 дефлекторов. Таким образом, вам потребуется 14 палубных вентиляционных отверстий. {.{.}\)Взаимосвязь E-HR была описана ранее (0,90; ±0,07; n = 24) 9 . Значения, полученные для точки пересечения и константы для экспоненциальной корректировки, ранее описанной Zuurbier et al . 9 (1,03 ± 0,63 и 0,021 ± 0,005 соответственно) (уравнение Цурбье: VE = EXP(1,03 + 0,02 ϶HR) были очень близки к наблюдаемым в нашем исследовании (1,16 ±0,475, We±03, 0,021 соответственно). считаем, что наше уравнение может быть более точным, поскольку мы рассмотрели больше точек в широком спектре интенсивности упражнений (т.{.}\)E, которые необходимо учитывать. Главным образом потому, что на вдыхаемые загрязнители воздуха влияет схема дыхания 19 . По мере увеличения интенсивности упражнений увеличивается вентиляция легких, что приводит к увеличению дозы загрязняющих веществ, попадающих в дыхательные пути и легкие. Кроме того, происходит переход преимущественно носового дыхания к оральному дыханию, что снижает уровень фильтрации, потенциально увеличивая дозу вдыхаемых загрязняющих веществ еще больше 20,21 . Другим фактором является глубина и частота вдоха 9,22 , которые вызывают увеличение легочной вентиляции 22 .В совокупности эти физиологические адаптации во время упражнений приводят к большему воздействию загрязнения воздуха 22,23 .

Общий вдыхаемый объем также является важной переменной в исследованиях загрязнения воздуха. Наши результаты показали, что общий объем, вдыхаемый во время интервальных упражнений, был выше, чем при непрерывных, независимо от метода, используемого для оценки этой переменной (непосредственное измерение или оценочные уравнения). Однако, независимо от режима упражнений, уравнения занижают общий вдыхаемый объем.{.}\)E по продолжительности нагрузки и даже при уравновешенной общей работе, при интервальной нагрузке были более высокие значения общего объема вдоха, чем при непрерывной. Физиологическая реакция во время упражнений может поддерживать этот результат. При низкоинтенсивных и постоянных нагрузках газообмен в легких соответствует метаболической активности, стремясь к установившемуся состоянию.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
