Вентиляция в туалете частного дома: как наладить воздухообмен в санузле

Содержание

Варианты вентиляционных систем для частного дома: особенности устройства

15.06.2020

Варианты вентиляционных систем для частного дома

Вентсистема в частном   – необходимость, без которой невозможно получить комфортный климат внутри помещения. При грамотно оборудованной системе в строении будет приятная температура воздуха, располагающая к отдыху, не появятся плесень и грибок, чрезмерная сырость, вредные для отделки, мебели и бытовой техники.  В многоэтажных домах вентсеть организуется на этапе строительства, ее проектированием и монтажом занимаются специалисты, а вот в частном жилищном строительстве вопрос сооружения инженерной сети или игнорируется совершенно, или откладывается на потом.

Такой подход многие владельцы частных домов объясняют экономией, ведь на обустройство вентпроходов требуется время и средства.  Но такая экономия весьма сомнительна, ведь без вентиляции в строении не будет приятного климата, отсутствие качественного воздухообмена влияет и на сроки эксплуатации самого строения.

Повышенная влажность чревата постепенным разрушением и порчи не только финишной отделки разного типа покрытий,  но и постройки в целом. Духота, неприятные запахи – эти факторы оказывают негативное влияние на здоровье людей, способствуют развитию разного рода заболеваний. Поэтому организация вентиляции  — это не расход денег, это их целесообразное вложение в собственный комфорт, здоровье, долговечность дома.

В частной жилой постройке можно организовать:

  1. Естественную вентсеть, в которой воздухообмен происходит по факту самостоятельно, без применения специализированных устройств и приборов. Свежий воздух попадает в строение снаружи, с улицы через щели и зазоры в оконных и дверных конструкциях или же через специальные отверстия (если установлены металлопластиковые окна), приточные клапаны, которые могут быть размещены в разных местах.
  2. Принудительную вентсистему, в которой процесс движения воздушных масс осуществляется за счет применения специальных электровентиляторов и иных вентиляционных агрегатов.
    Свежие воздушные потоки поступают в необходимом объеме в каждую комнату строения, а загрязненные воздушные массы выводятся наружу. Принудительная вентиляция более сложна по своему устройству, ее обычно применяют в больших частных домах, загородных коттеджах в несколько этажей.
  3. Комбинированная вентсеть подразумевает использование элементов механической и естественной вентиляции в единой системе. К примеру, она может быть оборудована принудительной вытяжкой, а приточные воздушные массы будут поступать во внутренние помещения дома по вентпроходам, размещенным в разных точках дома.
Каждый тип системы имеет свои преимущества и недостатки и их стоит изучить перед выбором в пользу конкретного типа сети.

Плюсы естественной вентсистемы:

  • Работа сети происходит без расхода электроэнергии;
  • Смонтировать систему можно без чрезмерных затрат;
  • Сеть проста в обслуживании и не требует серьезного ремонта;
  • Обустроить систему можно без привлечения профессионалов.
Однако есть у естественных вентсетей и серьезные недостатки. Они неэффективны для обслуживания дома с большой площадью, продуктивность сети во многом зависит от действия внешних факторов. К примеру, в летнее время года, когда разница температур внутри дома и на улице будет иметь незначительные показатели, процесс воздухообмена происходить будет с весьма низкой продуктивностью.

Плюсы принудительных вентсистем


  • Инженерная сеть способна эффективно обслуживать помещения большой площади;
  • Ее продуктивность не зависит от внешних факторов;
  • Параметры работы сети можно настраивать по собственному усмотрению. А установив дополнительное оборудование – подогревать или охлаждать приточный воздух, ионизировать и очищать его, увлажнять.
Минусы у механической вентиляции также имеются. К ним можно отнести высокую цену на обустройство, потребность в регулярном проведении технического обслуживания и наличии подключения к сети электропитания. Монтаж такой системы может потребовать привлечения профессионалов, которые помогут точно и грамотно выбрать оборудование по параметру мощности, а также провести его пуско-наладку.

Поскольку и естественная и принудительная вентиляция имеют свои плюсы и минусы, чаще всего в загородных домах обустраивается система комбинированного типа, в которой недостатки сведены к минимуму и, кроме того – она будет экономичной в обустройстве и эффективной в эксплуатации. В комбинированной системе могут быть объединены элементы механической и естественной сети – например, вытяжка будет принудительной, а свежие воздушные массы – поступать через приточные клапаны в стенах или специализированные отверстия в оконных конструкциях.

Специфика обустройства вентпроходов

Вентсистему в коттедже, дачной или частной постройке важно обустроить грамотно. В противном случае она будет малоэффективной и не позволит получить во внутренних помещениях строения микроклимат приятный и комфортный для проживания, отдыха, выполнения домашней работы. Однозначно нужны вентиляционные каналы в домах, сооруженных из современных строительных материалов – плит и панелей имеющий плотный слой теплоизоляции и при этом совершенно не пропускающих воздух.

Вентиляционные каналы обустраиваются согласно определенным правилам, соблюдать которые необходимо, в противном случае система работать будет неэффективно. Размер канала вентиляционной шахты должен быть не менее показателя в 150*150 миллиметров в диаметре (минимальное допустимое значение 100х100 миллиметров).

НА ЗАМЕТКУ: приобретение готовых труб из металла или пластика существенно упростит процесс работ по прокладке вентканалов. Провести монтаж системы из готовых трубных элементов проще, чем делать вентшахту из гипсокартона, кроме того, воздушные потоки по гладкой поверхности трубы будут двигаться с большей скоростью.
Традиционно в обустройстве бытовой вентиляции задействуется жесткая и гибкая трубная продукция из металлосплавов, оцинкованной стали, пластика с разным значением диаметра. Трубы системы обязательно должны выступать над крышей строения на определенную высоту, показатель которой должен быть не менее полутора метров и не более трех метров. Если выведение труб на кровлю может негативно сказаться на эстетике строения  —  трубы выводят через специальные выпуски. Выпуски эстетичны, и всегда можно подобрать тот вариант, который будет подходить к дизайну и цвету сооруженной кровли.
НА ЗАМЕТКУ: обычно вентканалы выводятся на кровле на высоту, равную высоте дымохода. Выходное отверстие шахты важно защитить специальной решеткой, которая исключит проникновение во внутреннее пространство канала крупного мусора, птиц и насекомых.
Вентиляция обязательно должна быть оборудована в помещении с установленным газовым котлом, а также в помещении над ним. Функциональное значение комнаты над котельной принципиальной роли не играет – вентканалы будет нужно обустроить и в спальне, и в библиотеке, и в кладовой. Говоря о вентиляции в котельной, стоит отметить,  что важно не путать ее с дымоходом. Дымоход обустраивается для отведения продуктов сгорания, вентсеть для притока свежих воздушных масс и отведения отработанного и загрязненного воздуха. Эти каналы нельзя объединять в одну систему, поскольку подобный подход является грубейшим нарушением  техники безопасности.

В кухне монтируется два канала – приточный и вытяжной, но при желании и необходимости можно установить  решетку, к которой будет подведен воздуховод с приточным отверстием. В качестве источника приточного воздуха может быть задействовано окно с клапаном или режимом открытия на микропроветривание.

НА ЗАМЕТКУ: Вентиляционные шахты можно проложить в потолочном пространстве и затем замаскировать подвесным декоративным покрытием.
Вентшахты рекомендуется организовать и в подсобных помещениях разного типа: кладовых, гардеробных, моечных, комнате, в которой осуществляется стирка. В таких помещениях окна обычно отсутствуют, поэтому важно обеспечить регулярную смену воздуха в их пространстве.

Вентканалы допускается размещать в стеновых поверхностях, но при этом они не должны быть несущими и выходить на улицу. Монтаж каналов в стенах внешних приведет к повышенному образованию конденсата, который вреден для поверхностей, чреват порчей отделки и постепенным разрушением стен.

Если материал постройки дома – дерево, то прокладывается канал таким образом, чтобы он не соприкасался с конструкциями потолка и крыши. Близкий контакт вентиляционной шахты и деревянных конструкций чреват быстрой порчей последних, поскольку дерево при высокой прочности, весьма чувствительно к действию внешних факторов.

Не стоит полагаться на то, что одной форточки в комнате будет достаточно для обеспечения притока воздуха в достаточном объеме. Кроме того, осенью и зимой оставлять открытой форточку на ночь  — чревато. Это может стать причиной частых простуд у людей, живущих в  .

Если возможности оборудовать вентканал, в комнате нет   — всегда можно установить приточный клапан. Под установку устройства делается технологическое отверстие в стене.

Для вытяжного клапана отверстие оборудуется в потолочной зоне, поскольку прогретый воздух всегда поднимается вверх. Процесс монтажа клапанов достаточно прост и состоит из нескольких основных этапов:

  1. Следует подготовить клапана и инструмент, в качестве которого применяется перфоратор.
  2. Перфоратором в стене высверливается отверстие нужного диаметра.
  3. В готовое отверстие закладывается слой теплоизоляционного материала.
  4. Закрепляется задний корпус изделия.
  5. Монтируется глушитель и фильтры.
  6. Закрепляется внешняя крышка с заслонкой, необходимой для регуляции процесса воздухообмена.
После выполнения всех этапов работы проводится проверка правильности функционирования клапана, после чего его можно закрыть решеткой.
НА ЗАМЕТКУ: при выборе места под монтаж приточных клапанов обязательно учитывается местонахождение самого здания. В стенах дома, выходящих на дорогу, клапаны не размещаются. Кроме того,  отверстия под них следует делать на примерной высоте в два метра от уровня земли. Это исключит попадание пыли.

Вариант модернизации вентиляции в готовой постройке

Если при разработке проекта дома вентиляция не была учтена или было решено ограничиться только естественной сетью, а после в дом были дополнительно поставлены оконные конструкции из пластика  — можно попробовать модернизировать систему самостоятельно. Сложных действий для этого выполнять не придется: будет достаточно установки клапанов в стены строения и монтажа вентиляторов в проложенные воздухоканалы.

Рекомендации по выбору оптимального варианта вентсети для коттеджа или частного дома

Однозначно рекомендовать какой-то конкретный вариант вентиляции для частного дома просто невозможно, поскольку каждое строение имеет свои уникальные особенности. Чтобы сделать правильный выбор системы стоит учесть:
  • Общую площадь постройки;
  • Этажность строения;
  • Материалы сооружения стен и кровли.
И конечно, обязательно стоит учесть собственные финансовые возможности. Стоит отметить, что если дом возведен из воздухонепроницаемых современных материалов на сооружение вентсети придется потратиться, недешево выйдет вентиляция для большого здания  в несколько этажей. Возрастет стоимость системы и в том случае, если владельцы хотят получить возможность полностью контролировать микроклимат в помещении и определенным образом настраивать его параметры.

Предварительное проектирование инженерной сети

Составлять проект вентиляции рекомендуется перед началом строительных работ или же перед капитальным ремонтом строения. Если схема сети разрабатывается до постройки здания, то вентканалы возможно будет расположить во внутренних стенах здания, которые располагаются между помещением с отопительным газовым оборудованием, кухней, ванной и туалетом. В указанных помещениях вентиляция должна быть организована обязательно!

Расположение каналов указывается на подробном плане здания (включающем все этажи, чердак и подвал), причем следует разметить как приточные, так и вытяжные вентшахты, а также места расположения устройств и приборов, которые будут входить в комплектацию системы.

С учетом разработанной схемы подбирается мощность вентиляционного оборудования, диаметр трубной продукции, которая будет использована в качестве каналов сети. Еще один параметр, который нельзя игнорировать – это показатель воздухообмена для каждого помещения в отдельности. Рекомендуемые значения для помещений разной функциональности содержат СНиПы, изучением которых стоит заняться, если вы планируете монтировать инженерную сеть собственными силами.

НА ЗАМЕТКУ: не стоит забывать о том, что для помещений, в которых установлено газовое оборудование (котел) обязательно обустройство отдельного вентпрохода и грамотный подбор вентиляционного оборудования по параметру мощности.  Мощность берется с определенным запасом, делается это для того, чтобы сеть не работала на пределе своих возможностей.

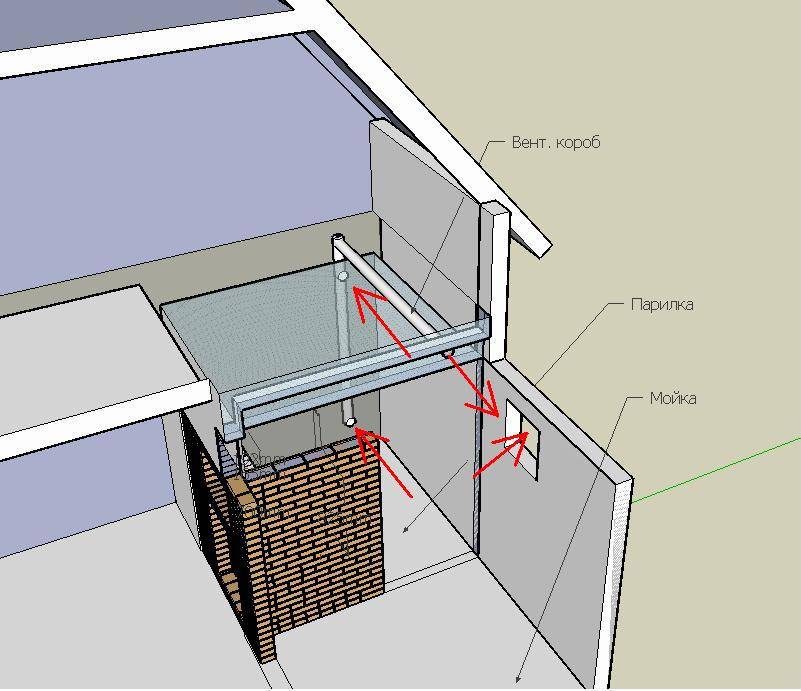

Схема монтажа вентиляционных каналов

После составления проекта сети начинают работы по ее монтажу. Сначала закупаются все элементы, входящие в комплектацию  будущей системы. Набор комплектующих во многом будет зависеть от варианта вентсети:
  • Для естественной вентиляции приобретаются приточные клапаны или же подбираются окна с уже предусмотренной функцией микропроветривания. Монтаж сети начинается с прокладки вентшахт в стенах котельной, ванной комнаты, туалета и кухни. Готовые каналы закрываются решетками, которые выполняют сразу две функции: декоративную и защитную. Чтобы движение воздуха по каналам происходило с нужной скоростью, важно не забыть о правильной высоте их расположения на крыше строения;
  • Для принудительной и комбинированной системы в чердачном пространстве строения делается разводка труб вентиляции. Если возможности разместить каналы на чердаке нет – шахты прокладываются под черновым потолком и закрываются декоративным потолочным покрытием. Отверстия каналов закрываются решетками, которые будут распределять воздушные массы нужным образом. Дополнительно систему можно снабдить устройствами для подогрева или охлаждения поступающих воздушных масс.
Также для повышения продуктивности работы вентсети в каналы можно установить обратные клапаны, не забыв при этом выполнить качественную герметизацию стыков. Трубные элементы системы прочно фиксируются крепежом, рекомендованным для использования в инженерных вентиляционных сетях, места стыков обрабатываются герметиками. В монтаже системы можно применять трубы как круглые, так и прямоугольные, диаметр изделий определяется согласно предварительным расчетам системы.

Вентиляторы и другое сложное оборудование монтируются согласно инструкции, которая должна быть приложена производителем к агрегатам. По инструкции производится и настройка приборов, а также пуско-наладочные работы.

Виды и материалы для изготовления вентканалов

Как отмечалось выше, для изготовления вентканалов могут быть применены разные материалы и в том числе трубы из разнообразных металлов. Изделия алюминиевые и оцинкованные отличаются превосходными эксплуатационными характеристиками, но при этом их монтаж имеет свою специфику, а цена достаточно высока. Поэтому оцинкованные и алюминиевые трубы чаще используются в промышленной вентиляции и крайне редко в бытовой.

Основную разводку системы можно выполнить  из пластиковых труб, но в котельной рекомендуется соорудить вентшахту из нержавеющей трубной продукции. Нержавеющие стальные сплавы обладают высокими показателями прочности, долговечности и устойчивости к агрессивному действию факторов внешней среды, они не боятся сырости и температурных перепадов.

Каналы из ПВХ

Трубная круглая продукция из ПВХ может помочь существенно сократить расходы на обустройства сети. Целесообразно их использование в бытовой естественной и принудительной вентиляции, которая не требует обеспечения высоких показателей воздухообмена.  У пластиковых труб есть свои плюсы, в числе которых:
  • Идеально гладкая внутренняя поверхность, обеспечивающая движение воздушных потоков с нужным значением скорости;
  • В системе собранной из круглых и гладких ПВХ труб будут отсутствовать углы, наличие которых замедляет движение воздушных масс;
  • Пластик не подвержен коррозионным процессам и потому вентканалы из него можно монтировать даже в помещениях с высокими показателями влажности;
  • Трубы из пластика легко собираются в систему, и процесс их монтажа не требует применения сложного и специфичного инструмента.
НА ЗАМЕТКУ: при всех плюсах трубы из ПВХ имеют и минусы, которые важно учесть. Стоит знать, что изделия из пластика легко деформируются при повышенных температурах и потому их нельзя применять для отведения нагретых воздушных масс.
Если решено собирать систему каналов из труб ПВХ, то будет полезно обработать их внутренние поверхности специальным антистатическим раствором, который исключит налипание на стенки труб пыли и мелкого сора.

Гибкие вентканалы

Этот вариант целесообразен для использования в том случае, если в системе есть сгибы и повороты, имеющие к тому же значительный угол. Монтируются гибкие воздуховоды преимущественно на небольших участках инженерной сети. Такой канал имеет перфорированную структуру, создающую сопротивление свободному движению воздушных потоков, кроме того, в складках канала активно накапливается грязь и пыль. Поэтому специалисты рекомендуют избегать применения гофры при монтаже бытовой вентиляции, и она, никогда не используется в производственных инженерных сетях.

Воздушные шахты из кирпича

Обычно воздушные шахты из кирпича обустраиваются в строениях, в которых предусмотрено печное отопление. Монтируются они всегда во внутренних стенах и при этом не требуют предварительного определения сечения. Для вентпроходов из кирпича значение сечения всегда стандартно – полкирпича на полкирпича или целый кирпич на полкирпича. Специалисты рекомендуют для выкладки шахт применять полнотелый материал, но если такой возможности нет – можно задействовать и пустотелый кирпич, однако при этом все полости следует качественно заполнить строительным раствором. Однозначно стоит отказаться от задействования силикатного материала, поскольку он чувствителен к высоким температурам, от действия которых начинает трескаться и крошиться.

Для выкладки шахт применяют тот же раствор, который использовался в кладке стен. Чтобы добиться максимальной прочности кладки при замешивании раствора стоит применить песок, предварительно просеянный и очищенный от примесей. Раствор для кладки должен быть густым.

Традиционно кирпичные вентпроходы делают с квадратным сечением. Перед началом кладки выполняется разметка, в которой применяется предварительно изготовленный шаблон. Не стоит забывать о правильной и качественной обвязке швов кладки!

Шахты из кирпича создаются в один ряд, если толщина стены строения не превышает значения в тридцать восемь сантиметров и в два ряда, если показатель толщины стен составляет значение в шестьдесят четыре сантиметра и более. Выкладываются шахты вертикально и при этом они должны находиться на определенном удалении от дверных проемов – примерно на расстоянии в сорок сантиметров.

Если шахта обустраивается рядом с дымоходом, ее стенки следует максимально утолстить и выложить теплоизоляционным материалом.

В стенах из кирпича шахту можно сделать из трубы  — причем допустимо использовать асбестовую или пластиковую трубную продукцию. Рекомендуемый диаметр изделий  — не менее 12 сантиметров и не более 15 сантиметров. Труба устанавливается внутрь кладки вертикально и закрепляется в этом положении цементным раствором. Все стыки также заделываются раствором.

Работа по сооружению кирпичных вентшахт достаточно кропотливая, но при этом она дает возможность идеально замаскировать разводку и сэкономить пространство в самом строении – не придется прокладывать трубы, ни под потолком, ни в чердачном пространстве.

Ошибки, способные стать причиной неэффективности вентиляции

Грамотно организованная инженерная сеть позволит получить комфортный микроклимат в любой комнате строения, вне зависимости от общей площади здания и числа его жильцов. Однако если при проектировании или монтаже системы были допущены ошибки, может возникнуть ряд проблем. Например:
  • Постоянное запотевание окон, образование конденсата на поверхностях. Эти явления чреваты порчей отделки, мебели, бытовой техники;
  • Проникновение запахов и дыма из кухонного помещения в прочие комнаты. Вдыхание гари и чада вредно для органов дыхания, способствует развитию различных заболеваний и патологических процессов в организме;
  • Появление плесени и грибка на стенах. Избавиться от плесневых и грибковых пятен очень сложно, иногда для этой цели приходиться удалять финишное покрытие стен, проводить антисептическую обработку стен и выполнять их отделку заново;
  • Сырость и неприятные запахи.
Все эти признаки указывают на то, что воздухообмен организован или по ряду причин происходит неправильно. Что можно сделать при подобных обстоятельствах?

В первую очередь, стоит провести тест на работоспособность вентиляции. Самый простой вариант тестирования – поднесение листка бумаги к вентрешетке. Если бумага останется неподвижной, значит, сеть работает неправильно и возможная причина этого – забитые вентиляционные каналы.  Эту ошибку довольно легко исправить – достаточно прочистить шахты и сделать это можно как самостоятельно, так и пригласив профессионалов.

Хуже, если были допущены ошибки при расчетах сети или же ее каналы были расположены неправильно. Это может привести к сквознякам  или задуванию в строение воздушных масс, которые должны были быть выведены. Эти проблемы также можно успешно решить, однако работы по их устранению потребуют расходов и возможно – привлечения специалистов.

Когда лучше не отказываться от услуг профессионалов?

Если вы имеете малое представление об устройстве инженерной сети в принципе и планируете установить принудительную вентсистему  — доверить проведение работ по проектированию и монтажу специалистам будет правильным и практичным решением. Профессионалы имеют нужные знания и опыт для грамотного выбора оборудования, помогут создать оптимальную разводку каналов и выполнить все работы под ключ. Кроме того, специалисты могут провести предварительные расчеты по кратности воздухообмена, оптимальной для частного дома с определенным количеством этажей и конкретной площади и на основании полученных значений предложить оптимальный вариант системы.  Естественно, что при этом затраты на создание сети возрастут, но они впоследствии окупятся эффективной и долговечной работой вентиляции.

Естественную вентсеть можно обустроить и собственными силами, однако и при ее создании обязательно учитывается ряд нюансов и нормативных требований, способствующих продуктивной работе всех элементов системы и обеспечению качественного воздухообмена в строении. Как минимум будет полезно получить помощь профессионалов в составлении проекта сети, ведь от правильного расположения каналов, подбора их сечения зависит продуктивность вентиляции в целом.

Консультацию специалистов не лишне будет получить, если отмечается низкая эффективность инженерной сети, а также в ситуации, когда коммуникацию планируется дополнить климатическим оборудованием, ионизаторами и увлажнителями. Без помощи специалистов не обойтись, если выявлено сильное засорение труб, потому что самостоятельно качественно очистить внутреннее канальное пространство практически невозможно. Эта работа требует применения специализированного оборудования.

Надеемся, материал помог вам узнать полезную информацию по устройству, видам и материалам для создания вентиляционных каналов в частном доме. Применяя полученные знания на практике, вы сможете создать эффективную вентиляцию для коттеджа или постройки любого другого типа и сделать свое проживание в ней действительно комфортным.

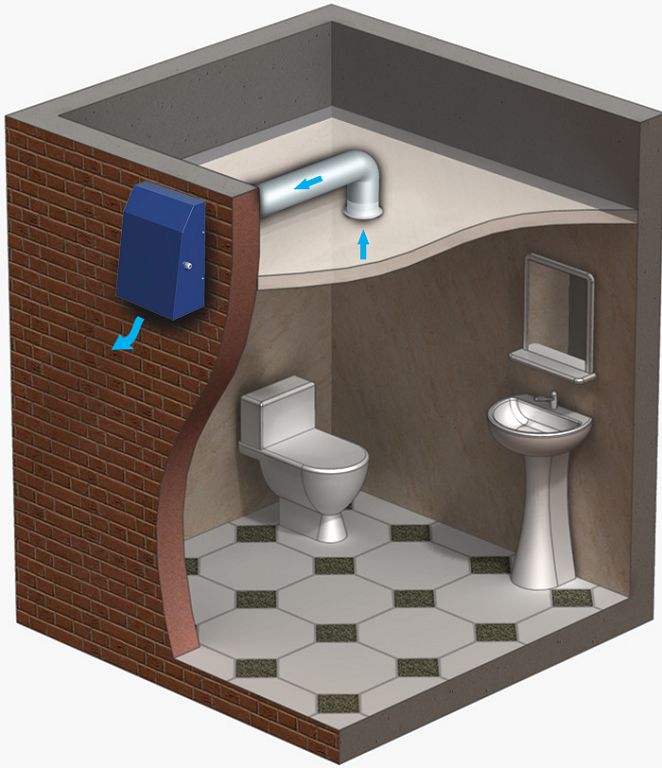

Варианты обустройства вентиляции в ванной комнате

Качественная и эффективная вентиляция обязательно должна быть обустроена в строении любого типа  — производственного, коммерческого или жилого. Особенно важно наладить продуктивный воздухообмен в домах и квартирах, ведь от качества микроклимата в  жилом пространстве зависит здоровье и самочувствие людей. Задача по самостоятельному обустройству инженерной сети обычно встает перед владельцами частных домов, поскольку в многоэтажных строениях сооружается коммуникация профессионалами и еще на этапе возведения самой постройки выполняется ее проект.

Процесс воздухообмена должен эффективно протекать в каждой комнате дома, однако принципиальное значение он будет иметь для таких помещений как кухня, санузел и ванная комната. Варианты обустройства вентиляции в ванной комнате будут рассмотрены в данном материале.

Самый простой тип венсети – это естественная вентиляция. Она не требует сложного проекта и значительных затрат на обустройство. Однако она будет эффективной только в зданиях, сооруженных из натуральных и хорошо пропускающих воздух материалов. Если в процессе строительства использовались инновационные стройматериалы – предпочесть стоит сеть механическую. Принудительную вытяжку желательно оборудовать и в ванной комнате, ведь в этом помещении наблюдаются повышенные показатели влажности и частые температурные перепады.

Ниже рассмотрим специфику организации естественной и механической вентиляции для ванной комнаты.

Обустройство естественной вентиляции в ванной комнате

Для протекания процесса воздухообмена с нужным уровнем эффективности при обустройстве естественной вентиляционной коммуникации стоит организовать стабильное поступление воздушных масс с улицы и качественное отведение отработанного воздуха через систему вентканалов. Если в доме установлены оконные конструкции из дерева – приточный воздух может проникать через щели и зазоры.

Если при строительстве использованы конструкции из металлопластика – обязательно следует вмонтировать в стены строения специальные устройства – приточные клапаны. Они устанавливаются в наружные стены здания на высоте от двух метров. Ниже размещать технологическое отверстие не рекомендуется, поскольку это может привести к забиванию клапана пылью и проникновением загрязнений во внутренние помещения.

На заметку: Запланировав создание вентсети на начальных этапах строительства, есть возможность изначально заказать пластиковые окна со встроенными климатическими клапанами.
Место установки самостоятельно монтируемых клапанов – это обычно пространство под подоконником, над батареей. Монтируя клапана в указанной зоне можно получить возможность подогрева поступающих воздушных потоков, что особенно актуально в холодное время года. Клапана можно разместить и сбоку от окон, такое месторасположение обеспечит перемешивание воздушных масс и исключит появление вредных для здоровья сквозняков.
Процесс поступления приточного воздуха в санузел
Свежие воздушные массы в помещение санузла будут проникать из прочих комнат дома. Для прохождения этого процесса с нужным уровнем эффективности оставляется зазор в два сантиметра между полом и устанавливаемой в ванне дверью. Если зазор будет смотреться некрасиво и влиять на эстетику интерьера  — можно приобрести конструкции, имеющие в нижней части полотна специализированные отверстия  — в виде решетки, круглых окошечек.

Усилить процесс проветривания в ванной можно простым способом  — время от времени оставлять дверь в помещение открытой. Такая мера особенно показана после длительных водных процедур, стирки, генеральной уборки в помещении.

Процесс отведения отработанных воздушных масс
Пар, избыточная влага и неприятные запахи будут выводиться из помещения через вентиляционные каналы. Вытяжные шахты в санузле всегда монтируются вертикально и должны быть направлены вверх.

НА ЗАМЕТКУ: В ванной комнате обязательно делается отдельный вытяжной вентпроход, выход, которого обустраивается под потолком помещения. Если решено сделать выход прямым – шахта делается прямо в потолке. Отверстия закрываются декоративными решетками.

Если каналы смонтированы правильно – в санузле всегда будет достаточно сухой воздух, а на стенах не появятся грибок и плесень, которые приводят к порче отделке и появлению неприятного запаха гнили и сырости.

Вентсеть для санузлов на разных этажа
Если дом имеет два этажа, то через вентпроход ванной на первом этаже можно сделать вытяжную шахту для санузла на этаже выше. Врезка в шахту осуществляется не под прямым углом, а через небольшое коленце, часть которого будет проходить параллельно стояку вытяжки.

Воздух будет втягиваться через отверстие, находящееся ниже входа в канал. Колено обязательно обустраивается для того, чтобы исключить проникновение влаги, пара, запахов из одной комнаты в другую по общему каналу. Этот совет актуален и в том случае, если на втором этаже, над санузлом находится жилая комната – спальня или кабинет.

Инструкция по самостоятельному монтажу вентшахты

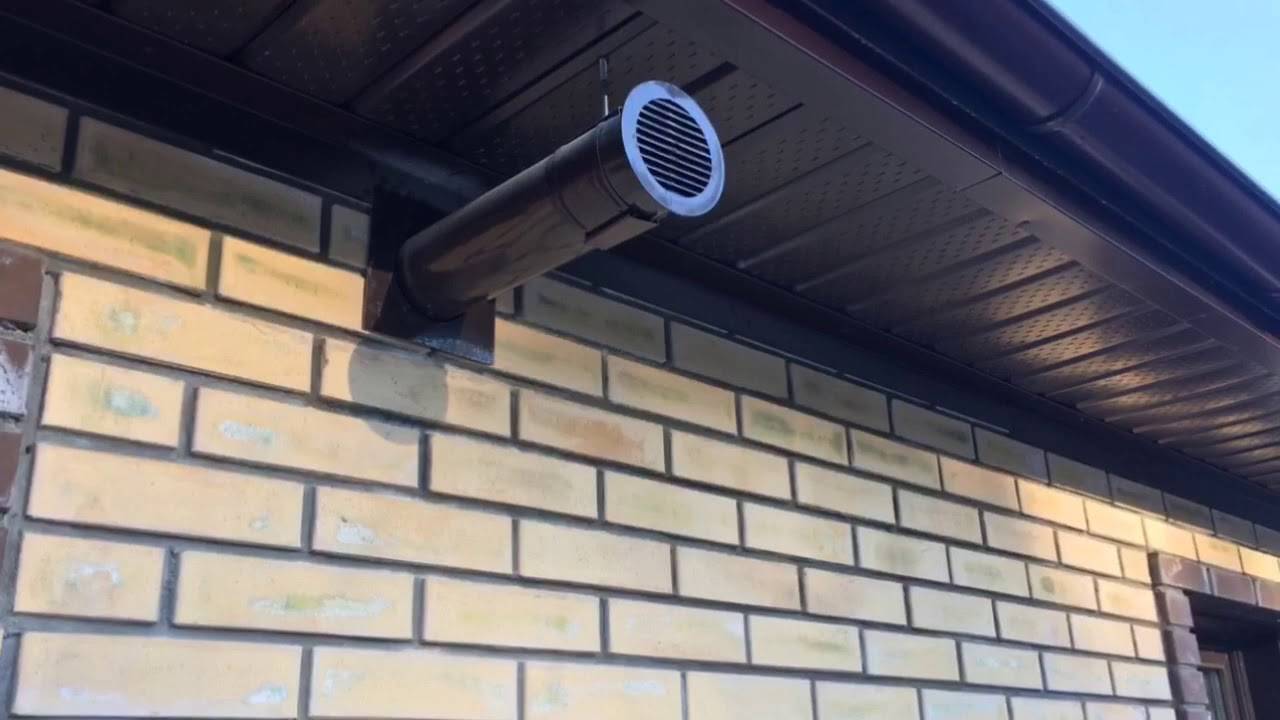

Для обустройства вентпроходов в доме можно приобрести набор из готовых элементов, собираемых в одну систему по принципу детского конструктора. Все комплектующие имеют слой теплоизоляции, и процесс их сборки не составит труда, все работы можно будет выполнить максимально быстро. Однако у такого решения есть существенный минус  — подобные наборы стоят недешево. Если есть желание сэкономить  — каналы придется обустраивать из подручных материалов. Как это сделать правильно  — читайте пошаговую инструкцию ниже.
Подбор материалов
В качестве материала для вентпроходов можно применить обычные канализационные пластиковые трубы. Специалисты рекомендуют задействовать продукцию оранжевого цвета, которая традиционно применяется для монтажа наружной канализации частного дома. Эти трубы отличаются прочностью и стойкостью к действию низких температур.

Диаметр изделия подбирается исходя из площади помещения. Рекомендуемые величины  — от 10 и до 15 сантиметров. Длина канала определяется с учетом того, что над уровнем кровли он должен выступать минимум на полметра. Чем выше будет расположена шахта, тем быстрей будет происходить в ней процесс перемещения воздушных потоков.

Изготовление технологических отверстий
На верхний конец трубы следует установить заглушку, которая предотвратит попадание в проход крупного сора, снега и дождя. Для отведения воздушных потоков также в верхней части трубного изделия выполняются прорези. Они должны идти по кругу и иметь показатель ширины в 2 сантиметра. Между каждой прорезью делается промежуток в три сантиметра. Длина вентокошек – до 25 сантиметров.
Теплоизоляция вентшахты
Теплоизоляция вентпрохода – обязательная процедура, она позволит избежать образования на его стенках конденсата. Конденсат в канале будет возникать из-за разницы температур во внешней среде и во внутреннем пространстве строения. В качестве утепляющих материалов можно задействовать минвату или же изолон. Далее действовать следует так:
  • Трубу по всей длине следует обернуть фольгированным теплоизоляционным материалом. Внимание! Блестящая сторона материала должна быть направлена к стенкам!
  • Стык проклеивается фольгированным скотчем;
  • Делается второй теплоизоляционный слой, при этом стык нового слоя не должен совпасть со швом первого;
  • Новый стык тщательно проклеивается скотчем.
Завершают работу обмоткой трубы скотчем по всей длине.
Сооружение вентотверстия в помещении
Заключительным этапом работ по обустройству естественной вытяжной вентиляции в санитарно-гигиеническом помещении будет монтаж вентотверстия. Сначала в потолке или верхней части стены делается отверстия размер, которого должен совпадать с диаметром трубы, играющей роль канала.  Подготовленная труба верхним окончанием вкладывается в отверстие в кровле строения, а нижним заводится в технологический проем в ванной комнате.

Располагаться установленная труба должна строго в вертикальном положении. Фиксируется элемент на прочные хомуты к стропильным конструкциям или иным конструкциям, имеющимся в чердачном пространстве.  Отверстие в санузле закрывается декоративной решеткой, которую можно подобрать под цветовое решение и интерьер помещения. Закрепить решетку можно как саморезами, так и посадить на «жидкие гвозди».

Инструкция по самостоятельному монтажу приточных клапанов

Важно понимать, что обустройства одной только вытяжки будет недостаточно для продуктивной работы естественной вентсети.  Система окажется эффективной только в том случае, если в помещение будет в достаточном объеме поступать свежий, приточный воздух. Обеспечить стабильный приток воздушных потоков во внутреннее пространство поможет монтаж приточных клапанов в стенах строения. Эти устройства позволят проникать воздушным потокам в дом даже при плотно закрытых окнах и дверях. Воздух будет проходить через все комнаты постройки, и выходить через вытяжку, сооруженную в санитарно-гигиеническом помещении.
НА ЗАМЕТКУ: Монтаж клапанов поможет организовать постоянный и эффективный воздухообмен, способствующий выведению избыточной влаги, тепла и неприятных запахов из ванной комнаты и насыщению пространства чистым и свежим кислородом.

Пошаговое описание процесса монтажа приточного клапана

Начинают работы с подготовки инструментов и материалов. Для монтажа клапана потребуются:
  • Дрель и коронка диаметром в 13 сантиметров, имеющая сверло центрального типа;
  • Молоток и стамеска;
  • Монтажная пена;
  • Ножовка для работы с металлическими поверхностями;
  • Шуроповерт и саморезы.
Отверстие под монтаж устройства изготавливается в верхней части стены. Для этой работы задействуют дрель с насадкой коронкой. Диаметр технологического проема равен диаметру насадки и составляет 13 сантиметров. При высверливании отверстия из него удаляется весь мусор. Проем делается с небольшим уклоном для исключения накопления в его внутреннем пространстве конденсата.

Клапан приточной вентиляции продается в полном комплекте, в том числе там есть труба из ПВХ, которая будет выполнять функцию мини-канала. Труба имеет слой теплоизоляции, который не даст стене промерзнуть в области высверленного проема. От трубы следует отрезать кусок той величины, которая будет соответствовать толщине стены.

Готовый отрезок устанавливается в подготовленный проем. Зазоры заделываются монтажной пеной или же герметиком. Со стороны улицы на трубу ставится вентрешетка, со стороны комнаты – монтируется клапан, закрываемый специальной декоративной  решеткой.

Процесс монтажа самого клапана подробно описывается в его инструкции. Выполнив все действия по порядку, вам останется дополнительно зафиксировать устройство на стене саморезами. В самостоятельном монтаже приточного клапана в стенах дома нет ничего сложного – эту работу можно выполнить без обращения к специалистам.

Механическая вентсеть для ванной комнаты

Если в вентпроходе движение воздушных потоков происходит с низкой скоростью, то разумным решением будет установка специальных электровентиляторов, которые будут способствовать быстрому отведению загрязненных воздушных масс.
НА ЗАМЕТКУ: Эффективность системы проверяется обычным тестом с листком бумаги. При наличии хорошей тяги листик должен плотно прилипнуть к вентрешетке.
При покупке вытяжного вентилятора обязательно стоит выбирать прибор по параметру мощности. Рекомендации по определению оптимального показателя мощности оборудования можно прочитать в действующих СНиПах.

Специалисты советуют выбирать для санузла агрегаты, оснащенные обратным клапаном, который будет открываться при оттоке воздушных потоков из помещения и закрываться при поступлении воздушных масс во внутреннее пространство. Искать такую модель долго не придется: большинство модификаций вытяжных вентиляторов изначально оснащены обратным клапаном. Что важно и полезно: работать клапан будет и при выключенном оборудовании.

Советы по грамотному подбору оборудования

Чтобы приобрести качественную и подходящую под конкретные условия модель электровентилятора  — следует провести ряд замеров. Для этого с вытяжной шахты нужно снять решетку и снять размеры технологического проема. С этими размерами можно отправляться в магазин вентиляционного оборудования. Важно выбрать по размерам ту модель, корпус которой плотно и без проблем войдет в канал.

Обратить внимание стоит и на показатели мощности прибора, его экономичность в расходе электроэнергии, уровень шума при работе. Менее важным критерием будет дизайн изделия.

Схемы подключения электровентилятора

Подключить прибор к электросети можно разными способами. Агрегат может включаться в работу при срабатывании датчиков, показывающих влажность или температуру в помещении, а отключаться по таймеру в заданные часы или при помощи специального выключателя, который монтируется внутри санитарно-гигиенического помещения. Напоминаем, что если в устройстве предусмотрен обратный клапан – он будет функционировать автономно, даже при отсутствии подключения к электричеству.

Электровентилятор возможно подсоединить и к световому контуру, при этом система будет начинать работать при включении света в помещении. Но в этом варианте у агрегата должен иметься особый выключатель, который позволит отключить прибор при необходимости и не отключать при этом освещение в ванной комнате. Этот выключатель может быть на корпусе прибора или же его выводят на стену помещения. Важно чтобы выключатель находился на высоте доступной для всех жильцов дома.

При включении-выключении агрегата по таймеру важно настроить весь процесс так, чтобы вы могли его полностью контролировать и отключать оборудование тогда, когда это необходимо, даже если изначально заданное время работы еще не истекло. Процесс настройки вентиляторов вытяжки может быть достаточно сложным, поэтому будет, полезно заранее получить консультацию у специалистов.

Пошаговая инструкция по самостоятельной установке вытяжного электровентилятора

Перед началом процесса работ обязательно стоит внимательно проштудировать инструкцию к выбранной модели оборудования. Затем из коробки стоит достать все элементы, идущие в комплекте к агрегату. Обычно это крепеж, в виде гвоздей-дюбелей. Если сверлить стены под фиксацию устройства дюбелями вам не хочется (например, есть риск повредить дорогую отделку) – закрепить агрегат можно и клеевым соединением. Однако у такого способа фиксации есть существенный минус – снять прибор, посаженный на клей будет невероятно сложно.

Весь этап монтажа будет состоять из следующих этапов:

  1. С вентиляционного прохода снимается решетка. Ее нужно будет или просто открепить, если она фиксировалась на защелках или же отвинтить при помощи обычной отвертки.
  2. Цилиндрическая часть агрегата помещается в шахту.
  3. Карандашом или смываемым фломастером размечаются места высверливания отверстий под крепежные элементы. Вид крепежа подбираются по материалу отделки стен.
  4. Агрегат откладывается в сторону и в поверхности стены делаются отверстия, диаметр которых должен быть равен диаметру крепежа. Если сверлить нужно плитку – целесообразно применить в работе дверь со специальной насадкой-сверлом перьевого типа. Это исключит риски растрескивания и поломки плитки.
  5. В готовые технологические отверстия вставляется крепеж.
  6. В специализированный проем заводится разводка, необходимая для подключения двигателя устройства к сети электропитания.
  7. Если проем, предложенный производителем, не подходит – делать его придется самостоятельно, высверливая отверстия в корпусе устройства.
  8. Агрегат устанавливается таким образом, чтобы проушины в его корпусе совпали с изготовленными отверстиями.
  9. Крепежные элементы закручивают прочно, но аккуратно, смотря за тем, чтобы корпус устройства «не повело» в сторону.
  10. Снимается колесо устройства для получения доступа к контактам.
  11. Осуществляется подключение контактов по схеме, которая приведена производителем в инструкции к прибору.
  12. Проводится проверка работоспособности вытяжного вентилятора.
Если все работает нормально – на прибор ставится декоративная панель и вытяжку можно начинать эксплуатировать в нужном режиме.

Завершая рассказ о монтаже вентсистемы в ванной комнате, заметим, что при желании можно объединить принудительную и естественную вентиляцию в комбинированную сеть. Совмещение разных типов системы дает возможность сократить расходы на оборудование механической вентиляции и повышает эффективность воздухообмена в помещении. Самый простой способ совмещения – приобретение вентилятора с размерами чуть меньше размеров канала. Когда агрегат будет отключен, отработанный воздух начнет выходить через свободное пространство канала.

Как видите – организовать эффективную вентсеть в санузле частного дома своими силами вполне возможно. Однако если у вас нет опыта в проведении строительных работ или знаний в области монтажа инженерных коммуникаций – лучше всего доверить выполнение этой задачи профессионалам. Специалисты смогут разработать грамотный проект системы еще на стадии строительства, подобрать необходимое оборудование, провести все виды работ и настройки оборудования. Обращение к профессионалам кажется затратным мероприятием, однако монтаж вентсети без ошибок которые могут сделать ее неэффективной, окупит все расходы.

Если вам нужна помощь в монтаже вентиляции частного дома, вы хотите получить консультацию по выбору оборудования, составлению схемы каналов – обращайтесь к специалистам нашей компании! Мы гарантируем – сотрудничество с нами будет выгодным и позволит получить качественную, долговечную и работающую без сбоев вентиляцию для загородного дома, коттеджа или дачи!


Вентиляция в ванной комнате и туалете частного дома

Для того, чтобы создать благоприятный микроклимат в квартире или доме, важно позаботиться о нормальной работе вентиляции. Ведь помимо поддержания комфортной влажности температуры, следует помнить о важности регулярного и качественного воздухообмена. Особое значение имеет вентиляция в ванной комнате и туалете.

Разумеется, вентиляция в этих двух помещениях имеет общие принципы работы. Но есть и существенные различия. Если для туалетной комнаты очень важна скорость обмена воздухом, то в случае с ванной упор делается на борьбу с повышенной влажностью. Если учитывать все требования, которые выдвигаются к вентиляционной системе относительно скорости обмена воздухом, лучшей является приточно-вытяжная вентиляция принудительного действия. При этом особенности отвода воздуха и поступления нового будут зависеть и от особенностей самого жилья, в качестве которого могут выступать следующие объекты:

  • квартира;
  • частный дом;
  • дачный дом с туалетом, расположенным отдельно.

Вентиляция в туалете и ванной — расчет системного устройства

Проводимые расчеты должны обязательно учитывать особенности воздухообмена санузла.

Если вы выбираете вентилятор для любой другой комнаты, уделите внимание его производительности. Она должна быть такой, чтобы дважды в час в помещении происходила полная смена воздуха. Так, при выборе вентилятора его производительность подбирают таким образом, чтобы он 2 раза за час обеспечивал полную смену всего объема воздуха в помещении. Но вот в санузле значение этого показателя должно быть 3-5.

Разумеется, усиленная работа техники станет причиной увеличения потребляемого электричества и ростом затрат. Если вы выберете мощный вентилятор, который будет непрерывно работать – оплата электроэнергии выльется в приличную сумму. Но такие расходы можно немного уменьшить.

Самый простой способ экономии — это вентиляция в туалете, которая будет работать не постоянно, а лишь вместе с включенным светом. То есть лишь при условии, что уборной кто-то пользуется. Вентилятор заработает сразу после включения света, а выключится тогда, когда свет погаснет.

Подобную схему хорошо использовать в туалете. Но после использования ванной комнатой, в ней еще достаточно долго сохраняется высокая влажность. Чтобы сделать вентиляцию для подобных условий работы, нужно использовать более сложную схему.

Вентилятор будет включаться в систему электропитания не сразу, а через специальное устройство с реле, которое позволяет осуществлять временную задержку. После того, как свет в ванной будет выключен, вентилятор еще немного поработает. При этом длительность работы вентиляции выбирается хозяевами самостоятельно в соответствии с собственными предпочтениями, из диапазона от десятка секунд до нескольких минут.

Вентиляция в загородном доме

Сегодня многие коттеджи и загородные дома могут похвастаться такими же комфортными условиями, что и городские квартиры.

Во многих загородных домах созданы такие же комфортные условия, как и в городских квартирах. Когда-то владельцы дачных домиков лишь мечтали о простом санузле, совмещающим в себе туалет и ванную. Но теперь недавно построенные дома обустроены по последнему слову прогресса. Потому и вентиляция ванной комнаты и туалета здесь такая же современная, как и во многих квартирах, но немного отличается от них.

Главное различие заключается в том, что в доме со множеством квартир вентиляция выведена в один общий канал. Воздуховод такого канала выходит на крышу. Это позволяет воздуху из каждой квартиры подниматься вверх, не попадая в вентиляционные решетки нижних квартир. Для частного дома нужно собственными силами выполнять установку подобного канала вентиляции. Сложность может возникнуть, когда в доме 2 и более этажей. И на каждом этаже находится собственная вентиляция в ванной комнате и туалете. Это значит, что нужна объединенная система вытяжки.

Но если выше санузла отсутствуют оконные проемы других комнат, то вытяжку можно установить прямо на внешней стене. Такой вариант тоже возможен, но если вы уже строите планы на увеличение количества этажей в доме, лучше не используйте подобную вентиляцию. Потратьте чуть больше средств, но так вы избавите себя от необходимости все переделывать.

Вентиляция дачного туалета

Как сделать так, чтобы в отдельно стоящем туалете из дерева, вытяжка позволяла убрать все неприятные запахи? Этот вопрос решается так же просто – установкой вентиляции.

Такой туалет все еще встречается. Чаще – на дачных участках, реже – в поселках и частных домах в черте города. В таких туалетах вентиляция особо необходима. Ошибочно считать, что простого окошка для естественного обмена воздухом будет достаточно для того, чтобы полностью проветрить уборную. В этом случае на туалете нужно поставить трубу высотой от полутора до двух с половиной метров, изготовленную из металла или пластика. Этого вполне хватит. При желании можно установить и вентилятор, точно такой же, который используется в квартире.

Как установить вентиляцию в ванной комнате и туалете

Устройство вентиляционных систем в зданиях и сооружениях уже не первое десятилетие носит обязательный характер. Большие города с их многолюдными тротуарами и шумными дорогами обусловили потребность в повышенной звукоизоляции жилых помещений. А это, в свою очередь, накладывает дополнительные требования к вентиляции. Особое внимание при этом уделяется помещениям с требованиями соблюдения гигиены. Вентиляция в ванной комнате и туалете способствует удалению воздуха высокой влажности, а также посторонних запахов, обеспечивая постоянную сухость.

Особенности устройства вентиляции в санузле частного дома

Тип вентиляционной системы определяется еще на стадии создания проекта дома. Существует два вида систем, применяющиеся в санузлах:

  • естественная;
  • принудительная.

При естественном воздухообмене движение воздуха происходит под влиянием разницы температур. Работу принудительной вентиляции в туалете частного дома обеспечивает специальное вытяжное устройство – вентилятор, установленный в воздуховод.

Естественная вентиляция

В качестве приточного отверстия служит 2-3 см щель между полом и дверным полотном, которая предусматривается при установке двери. Иногда для этой цели применяются специальные двери, имеющие в нижней части вентиляционные отверстия или решетки.

Вытяжными каналами служат вертикальные вентиляционные шахты, к которым подводится вентиляция в туалете частного дома через стену – в верхней ее части или через отверстия в потолке санузла.

При устройстве естественной системы воздухообмена следует соблюдать следующие рекомендации:

  • Для санузла необходимо устройство вертикального воздуховода, который нельзя объединять с воздуховодами других помещений.
  • Можно совместить вентиляционные каналы ванной и туалета, но только если они размещены на одном этаже. Кроме того, объединять можно вытяжки из различных помещений на чердаке, если они располагаются на одной стороне коттеджа.
  • При монтаже вентиляционной решетки необходимо предусмотреть обратный клапан, предназначенный для защиты от проникновения в помещение холодного наружного воздуха.

Принудительная вентиляция

Нередко владельцы коттеджей сталкиваются с проблемой переизбытка влажности в санузлах из-за недостаточности работы естественной вентиляции.

Особенно это касается помещений, в которых установлена душевая кабинка, так как при этом должна быть обеспечена кратность воздухообмена более 75 м3/час. Кроме того, летом разница внутренней и наружной температуры не велика, и могут быть проблемы с тягой.

Приток свежего воздуха можно организовать также как при естественной вентиляции — через щель между дверью и полом. Циркуляцию воздуха усиливает использование вытяжного вентилятора.

Существует множество вентиляторов различной формы и мощности, но все они имеют одинаковый принцип работы.

Когда работы по монтажу системы вентиляции окончены, можно проверить эффективность ее работы. Это можно сделать при помощи горящей свечи или спички: поднести ее к вентиляционному отверстию и пронаблюдать, если пламя наклоняется, то система исправна.

Виды систем

Вентиляционную систему в туалете на даче или в загородном доме организовывают несколькими методами:

  1. Естественный. Поток воздуха происходит самотеком, под влиянием проветривания. В помещении создается перепад силы давления воздушной массы.
  2. Принудительный. Используются механические приспособления типа вентилятора, воздухонагревателя и т. п.
  3. Вытяжной. Естественная приточно-вытяжная вентиляция позволяет добиться хорошего результата.Разберем все способы подробнее.

Естественный

Обыкновенное окошко в стене туалетной кабинки выполняет двоякую функцию: источник дневного света и проем для перемещения воздуха по маршруту «окно – выгребная яма». Геометрия и форма окна никакой роли не играют, но кое-какие требования к этому элементу предъявляются.

  1. Окошко не нужно стеклить, воздух должен циркулировать постоянно. На зиму его проще прикрывать листом фанерки, минимизируя поток холода.
  2. В отверстие не должен попадать снег и дождь, поэтому монтировать его следует под самой крышей или козырьком.
  3. Для усиления вентиляции вырезают два отверстия – в дверях и одной из стен.
  4. Чтобы внутрь не залетали насекомые, окошко прикрывают мелкоячеистой сеточкой или марлей.
  5. Специалисты рекомендуют в нижней части стен организовать отверстия в виде нескольких щелей, прикрыв их решеткой. Такой вариант значительно улучшит циркуляцию.

Принудительный

Применив данный подход, можно сделать вытяжку более эффективной за счет того, что:

  • принудительный обмен осуществляется в помещении, не только в выгребной яме;
  • дурные запахи удаляются практически сразу;
  • воздух обновляется с нужной периодичностью;
  • механические приспособления работают в любую погоду.

Основной недостаток метода – придется подводить электричество и раскошелиться на необходимое оборудование.

Самый простой способ «принудиловки» – вентилятор монтируется напротив окошка и активируется специальным выключателем

Проводку важно изолировать, уберегая от осадков и влаги. Обычно ее ведут снаружи туалета от чердака дома на крышу кабинки

Если размеры туалетного помещения невелики (около двух квадратов), за глаза хватит вентилятора мощностью в 30 Вт. Оба канала – вытяжку и приток – прикрывают сеточкой или решеткой.

В закрытой выгребной яме свежего воздуха мало, для нее принудительной вентиляции не предусмотрено. Обычно туда опускается труба, снабженная вентилятором, который и организовывает перепад давления. Высасываемый воздух выводится через кабинку.

Есть еще вариант: приобретается канальный вентилятор на 3–5 Вт, оснащенный датчиком – регулятором скорости вращения лопастей. Датчик устанавливают внутри помещения, с его помощью вручную задают величину отводной тяги.

Вытяжной

Во время монтажа унитаза в основании кабинки проделывают еще одно дополнительное отверстие. В результате:

  • через это отверстие воздух проникает в яму;
  • выходит воздушная масса через установленную трубу.

В итоге имеем два отвода – один из помещения туалета, второй – из ямы.

Для монтажа потребуется серая труба из ПВХ, диаметром 10 см. Ее длина должна быть достаточной, чтобы нижний конец находился в яме, а верхний возвышался над кровлей сантиметров на 30.

Идеальный вариант:

  • установить кабинку с унитазом на некотором расстоянии от ямы, соединив их канализационной трубой;
  • используя тройник от канализационной трубы отвести вентиляционную.

В этом случае неприятного запаха вообще не будет. Правда, понадобится подвод воды, чтобы утилизировать нечистоты в такой системе.

Характеристики вентиляторов.

Приобретая вентилятор для отдушины, нужно в обязательном порядке дать оценку шуму, который исходит при работе прибора. При нормальном функционировании, количество шума не должно быть выше 35 децибел. При этом в помещении в результате воздушной циркуляции свежий воздух должен обновлять комнату от 5 до 8 раз за один час. Для расчета работоспособности устройства нужно пространство комнаты, исчисляемое в кубических метрах помножить на 5, а полученный результат увеличить на 20%. Различаются вентиляторы способом монтажа, устройства одного вида устанавливаются в самом канале для вентилирования, существуют и радиальные приборы, монтируемые на выходе из канала. Такие вентиляторы имеют неброский вид, так как скрыты изнутри. Модели радиального типа обычно имеют приличный вид, для того чтобы вписаться в общий интерьер комнаты.

Модели вентиляторов также могут иметь сильное отличие:

  1. Обычные осевые приборы, подают воздушную массу вдоль оси конструкции при помощи использования лопаток, применяемых для бесканальных устройств.
  2. В диаметральных устройствах низкой производительности применяется колесо барабанного вида.
  3. Центробежные модели имеют повышенный коэффициент эффективности в работе, а также большой уровень шумов.
  4. Центробежно-осевые вентиляторы издают меньше шума, но дают такой же эффект при эксплуатации, как центробежные модели приборов.

Улучшая вентиляцию в туалете и ванной, на вентиляторы в некоторых случаях монтируют таймеры и гиростаты, при помощи которых возможно продлить работу прибора для достижения большего результата.

Устройства, чья мощность крайне слаба, не могут выполнять эффективного выветривания запахов и влаги, но и эксплуатировать модели большой мощности не желательно. Приборы, имеющие высокую мощность, могут дать такой высокоинтенсивный воздушный поток, что воздух будет поступать не извне, а из различных отверстий для вентилирования, в этом случае затхлый воздух опять будет поступать в помещение.

Способы включения вентилятора

Самый распространённый – параллельное подключение к включателю света ванны или туалета. При таком устройстве вентилятор работает совместно с включенным светом. Это не всегда удобно, так как после приёма ванны требуется последующее удаление избыточной влаги, а значит, что будет неэффективный расход электроэнергии. В этом случае лучше сделать отдельный выключатель.

Проводку под выключатели необходимо проводить до ремонта квартиры, чтобы в дальнейшем не портить интерьер ванной комнаты открытым проводом.

Кроме этих двух существует ещё один, более продвинутый, способ. Современные приборы оборудуются датчиком движения или гигрометром, который включает вентилятор при достижении определённой отметки влажности. Выключатель в данном случае также срабатывает по заданным параметрам влажности.

Вентилятор в ванной: роскошь или необходимость.

Как известно, в любом типовом проекте дома обязательно предусмотрена естественная вентиляция в ванной, кухни и туалета. Она включает в себя вентиляционные каналы, на входах которых стоят декоративные решетки. Движение воздуха в системе осуществляется за счет разницы атмосферного давления снаружи и внутри помещения. Вопрос в том, работает ли она полноценно, если вообще сохранена после ремонта.


Принцип работы бытового канального вентилятора

Эффективность естественной вентиляции зависит от многих факторов.

• Температура воздуха. Например, летом из-за высокой температуры, воздухообмен минимальный. • Поступление воздуха в дом. Когда в строительстве использовались преимущественно деревянные окна с множество щелей, этот вопрос не был актуален. Но сегодня, с появлением пластиковых окон, воздух практически не проникает в помещение и это существенно снижает эффективность системы. • Засоренность. Не многие следят за чистотой вентиляции. С годами в ней накапливается грязь, пыль, паутина, насекомые, а это, в свою очередь, препятствует движению воздушных масс.

Ванная комната – закрытое помещение с повышенной влажностью, здесь воздухообмен должен быть особенно хорошим. А единственный способ сделать его эффективным, независимо от внешних факторов – установить вентилятор. Принудительная вентиляция в ванной обеспечит необходимый объем свежего воздуха независимо от погодных условий и позволит, при необходимости, осуществлять обязательное проветривание. Но нужно учесть, что бытовые вентиляторы для санузлов, после установки закрывают собой вент канал и полностью препятствуют естественному воздухообмену.


Принцип работы бытового канального вентилятора

Решение проблемы воздухообмена таким способом имеет ряд и других недостатков. • Любое устройство работает с определенным уровнем шума, который может доставлять дискомфорт. Неплохим решение станет бесшумный вентилятор для ванной, но тишина обойдется немного дороже. • Производительность бытового вентилятора, обычно, выше, чем установлено нормами. Это значит, что работу устройства нужно контролировать. Особенно в холодную пору года, когда непрерывное вентилирование, непременно, повлечет за собой лишние расходы на тепло. • Дополнительные, хоть и небольшие, затраты на электроэнергию.

На строительном рынке представлены самые разнообразные модели вытяжных систем, но прежде чем сделать выбор вентилятора для ванной, нужно определиться с некоторыми техническими и функциональными параметрами этих устройств.

Установка вентилятора

Перед монтажом устройства проверяют вентиляционный канал на наличие грязи. После этого непосредственно преступают к крепежу.

Предварительно нужно проверить прибор на исправность, подключив его к сети.

Для крепления используют саморезы, предварительно подсоединив провода. Между корпусом устройства и стеной оставляют зазор. Он нужен для лучшей циркуляции воздуха и создания дополнительной тяги. Пластиковый корпус устройства имеет малый вес – сверлить стену не обязательно. Можно обойтись обыкновенным клеящим составом.

Самостоятельная установка

Ее проводят в 4 стадии:

  1. Подготовительный этап;
  2. Выбор места монтажа;
  3. Выбор схемы подключения;
  4. Непосредственно сама установка.

Сначала проводят подготовительные работы. Первым делом сравнивают диаметр вытяжного прибора и размер шахты — чтобы убедиться в том, что замеры были правильными. В случае чего поможет пластиковая трубка или гофра, а пустоты заделывают монтажной пеной. Узкое отверстие, напротив, расширяют перфоратором. Еще один момент — место установки. В ванной комнате нужно устранять в первую очередь горячий влажный воздух, поэтому идеальная точка находится напротив двери и в верхней части стены. В отдельном туалете место монтажа принципиального значения не имеет. В ванной/уборной алгоритм установки своими руками включает 5 пунктов. Во-первых, удаляют лицевую крышку. На участки, где вентилятор примыкает к стене, наносят жидкие гвозди, силикон или полимерный клей. Затем прибор вставляют электрическим двигателем и колесом с лопатками внутрь — полностью скрывая в стене. Корпус плотно прижимают и ждут, пока клей не схватится. Потом устанавливают москитную сетку, если она была в комплекте. В конце закрепляют лицевую крышку дюбелями или саморезами, после чего прокладывают кабель и подключают прибор к сети.

Несколько важных моментов

Если вас интересует, как сделать вентиляцию в квартире, чтобы ваши время и силы не были потрачены впустую, а вытяжная система работала эффективно и без сбоев, прислушайтесь к нашим советам:

  • Монтируйте вентилятор напротив двери. Ее установка на одной стенке с дверью ослабляет циркуляцию воздуха.
  • Перед монтажом вентилятора обязательно прочистите вентиляционный канал.
  • Расширение вентиляционного отверстия увеличивает интенсивность вытяжки.
  • При монтаже вытяжку полностью углубляют в шахту, наружу смотрит лишь его решетка.
  • В качестве клеевого состава при монтаже может выступать герметик. Дополнительно он улучшит звукоизоляцию, уменьшит вибрацию работающего вентилятора.

Вентиляция в ванной и туалете в квартире

Учитывая тип воздухообмена, вентиляция бывает принудительной и естественной. Во втором случае, речь идет о банальном проветривании комнаты через окна, двери. Создание искусственной или принудительной вентиляции возможно с помощью вентилятора, его цель – выполнение вытяжки воздуха на улицу. Благодаря такому варианту, можно с легкостью распрощаться с повышенной влажностью, избавиться от неприятного запаха.

Схема вентиляции в ванной комнате и туалете в квартире

Монтаж каналов для вентиляции осуществляется на стенах, потолке. Если отсутствуют воздуховоды, то их нужно установить обязательно, если речь идет об искусственной вентиляции.

Монтировать вытяжку в ванной в квартире лучше напротив двери, это поможет нормализовать циркуляцию свежего воздуха.

Если же воздуховод имеет слишком узкое отверстие, его можно расширить, воспользовавшись перфоратором. Когда отверстие очень широкое, можно монтировать трубу из пластика, затем зафиксировать раствором на основе цемента. Полости в трубе запенивают, а вытяжку крепят дюбелями.

Важно заметить, что в квартире обязаны быть воздуховоды по факту. Единственное, что придется выполнить, так это установить вентилятор

Когда в туалете имеется вентиляционный канал, лучше сделать несколько отверстий в стене, чтобы циркуляция стала более сбалансированной. Если отсутствует вентиляционный канал, к помещению подводят короб, куда и монтируют вытяжку.

Во многих ванных комнатах принято покрывать потолок натяжным полотном, что помогает бороться с влажностью. Подобные покрытия характеризуются шикарной влагостойкостью, но под ним все равно формируется пространство, где требуется обязательная вентиляция.

Вентиляция под натяжным потолком в данной комнате нужна из-за огромного количества влажного воздуха, пара. В таких случаях стоит установить крупные диффузоры, за счет которых возможно прохождение большего объема воздуха. Проблема решается втягиванием, надуванием покрытия. Необходимо установить круглую решетку небольших размеров, которая монтируется также, как и встроенный светильник.

Диагностика вентиляции

Каждый владелец жилища в целях собственной безопасности, должен знать об особенностях диагностики вентканалов. Проверить их работоспособность можно несколькими способами.

Наиболее простой проводится при помощи 1 спички(подходит только для естественной вентиляции).

Проверить работу вентиляции можно с помощью спичечного коробка

  1. Необходимо взять коробок спичек и подобраться поближе к вентиляционным каналам.
  2. Зажечь спичку и поднести к вентиляции.
  3. Если пламя затухнет – система работает исправно, но если оно остается неизменным, необходимо прочистить каналы и установить вентилятор.

Этот «дедовский» способ прост и эффективен. К тому же, им может воспользоваться каждый человек

Главное, осторожно подносить спичку к отверстию, что бы случайно не подпалить какие-то строительные материалы

При принудительном проветривании такой метод неэффективен. Только в некоторых моделях, вентилятор не является помехой для проведения такого эксперимента. Когда оборудование располагается внутри помещения (вмонтировано в стену), диагностика со спичками может не принести результата. Но, не стоит беспокоиться, даже в загрязненных шахтах, мощное оборудование справляется со своей задачей.

Порядок монтажных работ


Схема монтажа вентканала

  • При самостоятельном монтаже вентиляции предварительно проводится чистка вентиляционного канала. Для этого используется ершик или подвешенный на веревке груз. Он опускается несколько раз в канал во вращательном движении. Канал чистится в том случае, если индикатор – поднесенный к вентиляционной шахте лист бумаги – отклоняется в сторону комнаты или не удерживается силой притяжения на решетке.
  • Все работы проводятся при отключенном электросчетчике на высоте. Для этого нужно предусмотреть стремянку.
  • Монтаж установки выполняется под самой потолочиной в зоне максимальной влажности, напротив источника поступления воздуха.
  • Учитывая размеры вентилятора и расположение источника электропитания, проводится разметка положения проводки и самой установки.
  • Установочные работы выполняются при наличии решетки, клея для ее фиксации, отвертки, дюбелей. Может понадобиться и отрезок шланга для воздуховода, а также гипсокартонный короб для маскировки трубы и агрегата.
  • Вентилятор устанавливается в воздуховод. Если модель накладного типа, вначале укрепляется коробка.
  • Находящиеся на ней клеммы соединяются с двужильной кабельной линией сечением 0,2 см.
  • Монтируется непосредственно корпус вентилятора. Для этого в большинстве моделей предусмотрены защелки. В противном случае для этих целей используются дюбели.
  • Если прямо подключить установку нельзя, наращивается воздуховод. Он маскируется в коробе или декорируется. В этом качестве применяют гибкий, полужесткий или жесткий шланг.
  • Для экономного расходования электроэнергии и рационального использования оборудования удобно запускать вентилятор в работу вместе с включением света: нужно провести кабель от вентилятора к выключателю.
  • После выполнения монтажа и подключения в сеть подается напряжение, проверяется работа принудительной системы вентиляции.

Перед компоновкой вентилятора в канал также отключается электропитание, но порядок работ несколько иной.


Движению воздушных масс ничто не должно препятствовать

  • Агрегат в канале размещается строго вертикально, как можно глубже. Это положение надежно фиксируется, чтобы во время работы он не упал от создаваемых вибраций.
  • Питающий кабель должен быть новым, без перегибов и нарушения изоляционной обмотки, рассчитанный на «ноль» и фазу. Он соединяется с вентилятором.
  • В удобном месте устанавливается выключатель для пуска оборудования в работу.
  • Подается напряжение в сеть и проверяется правильность подключения, а также работа оборудования.

Монтаж вентилятора

Перед тем, как начать монтаж вентилятора в ванной или туалете, считаем нужным донести до вас один факт.

На деле, штрафы за самовольно установленный вентилятор выписываются крайне редко, так что, выбирая между ароматом соседской канализации и монтажом вентилятора в туалете (ванной) большинство отдает предпочтение последнему варианту.

Монтаж осевого вентилятора по схеме «лампочка-вентилятор»

Эта схема заинтересует тех, кто хочет знать, как сделать вентиляцию в туалете быстро и без лишних «наворотов».

  1. Снимите вентиляционную решетку.
  2. Очистите канал вытяжки от мусора и пыли. Если вытяжку монтируют уже после отделочных работ, на стенку из плитки, то рекомендуем не прикручивать устанавливаемый вентилятор саморезами, а приклеить его с помощью полимерного клея или сантехнического силикона. Лучше всего покупать вентилятор с декоративной решеткой на защелках — так у вас не будут видны отверстия под крепеж.
  3. Наносим на фланец клей и на несколько секунд соединяем поверхность вентилятора и плитки. Отрываем, ждем около минуты, после чего окончательно приклеиваем.
  4. Делать открытую проводку в помещениях с повышенным уровнем влажности нельзя, поэтому перед подключением провод нужно спрятать в гофрорукав или короб.
  5. Вентилятор подключаем по самой простой схеме, предусматривающей одновременное включение света и вентилятора. Для этого: — отключаем напряжение в сети; — снимаем плафон со светильника, отсоединяем лампочку. Зачищаем выводы проводов, идущих на лампочку и вентилятор. Соединяем проводку через клеммник. Скрутки не рекомендуются. — подводим провода к клеммам вентилятора. Напрямую, если ваше оборудование запитывается от 220В или через блок питания, если вы купили модель с низковольтным электродвигателем.
  6. Закрываем провода декоративной решеткой. Если вы все правильно сделали, то при нажатии клавиши выключателя будет включаться свет и вентилятор.

Перед тем, как сделать вытяжку в туалете по этой схеме, вам нужно знать о ее «слабых местах». Так как подключение идет через лампочку, то вам придется использовать двухжильный кабель (фаза-ноль). Заземлить оборудование получится, только если вы кинете отдельный провод между «землей» вентилятора и «землей» розетки или выключателя.

Монтаж осевого вентилятора со встроенным таймером задержки

Тем, кто хочет сделать вентиляцию в ванной комнате, рекомендуем приобрести модель со встроенным таймером. Схема его работы следующая: при включении света начинает работать вытяжка. Когда человек уходит и гасит свет, то включается таймер задержки (от 2 до 30 минут) и вентилятор продолжает вытягивать влажный воздух.

Ниже — порядок монтажа, для тех, кто не знает, как установить вытяжку в ванной по этой схеме.

  1. Делаем штробы или если ванная уже отделана, прокладываем пластиковые короба для открытой проводки.
  2. Снимаем декоративную (лицевую) крышку устройства. Продеваем провода (ноль и фазу) через корпус вентилятора и отверстия встроенной клеммной колодки, но пока не закрепляем.
  3. Выставляем время задержки. Есть модели, где настройка производится с пульта, но в недорогих моделях этот параметр выставляется с помощью шлицевой отвертки на регуляторе TIME.
  4. Прикручиваем корпус саморезами к стене либо садим его на силиконовый герметик.
  5. Зажимаем провода в клеммах вентилятора. Соединяем зачищенные выводы проводов от вентилятора и лампочки через клеммную колодку. От лампочки тянем проводку на выключатель. До того как сделать вытяжку в ванной, определитесь, где будет находиться выключатель. Из соображений удобства мы рекомендуем перенести его на внутреннюю стенку ванной, но при этом степень защиты оболочки должна быть не менее IP44.
  6. Укладываем кабель в короба.
  7. Закрываем и крепим декоративную крышку вентилятора.

Основные нормативы и требования к установке и организации вентиляции

Один из критериев касается доступа свежего воздуха на один кубометр ванной/туалета в час. Для обеих помещений это — 6—7 м³. Для совмещенного варианта — 8—10. В идеале ориентируются на показатели на 20 % больше. Если вентиляционный проем в ванной один, то он должен быть приточного типа. Принцип работы проверяют с помощью зажигалки: если пламя отдаляется от вытяжки — то устройство приточное, а если приближается — вытяжное. В стеновом или оконном клапанах, если таковые имеются, обязательно должна быть система очистки воздуха. Все нормы и требования есть в СНиП 41-01-2003. Согласно им, если имеет место загрязнение воздуха и отсутствует естественная вентиляция, в связи с чем не выполняются санитарные нормы, то необходим искусственный воздухообмен. Норма поступления воздуха на 1 человека составляет 28 м³/час.

Допустимая концентрация углекислого газа равна (мг/м³):

  • в сельской местности — 650;
  • в малых городах — 800;
  • в крупных городах — 1000.

Особенности – для чего нужна вентиляция

Человек выдыхает больше углекислого газа, чем потребляет. В результате соединение накапливается в помещении, и дышать становится затруднительно. Кроме того, организм отдает тепло, влагу и вырабатывает различные продукты через отверстия в коже. В летнее время из-за этого становится душно, а запах в помещениях ухудшается. Высокий уровень их герметичности усугубляет ситуацию. Естественная и искусственная вентиляция улучшает кондиции воздуха и устраняет проблему. Здоровью человека не будет угрожать нехватка кислорода (гипоксия), а помещения станут пригодными для длительного времяпровождения. Вентиляция очень актуальна в случае с домашними животными, ведь те намного ниже ростом и находятся как раз там, где накапливается большая часть углекислоты. Приток кислорода благотворно влияет на гигиену: грибку становится труднее развиваться, а своевременное проветривание гарантирует отсутствие вредного микроорганизма. Это в большей мере важно для ванных.

Рекомендации по установке

Правильная установка оборудования всегда начинается с осмотра и по необходимости очистки вентиляционной шахты. Загрязнения, неровности, мусор в ней способны существенно понизить эффективность системы. Не зная, как установить правильно вентиляционное оборудование, лучше обратиться за помощью к специалисту. Или на крайний случай внимательно изучить технические особенности выбранной модели вентилятора и остальных элементов системы.

По статистике, в половине случаев причиной проблем с воздухообменом становится неправильный монтаж рабочих механизмов принудительной системы, ошибки в проектировании вентиляционных шахт и нехватка приточного воздуха, необходимого для эффективной работы системы.

Разобраться в реальных причинах, не имея опыта, достаточно сложно. Кроме того, самодеятельность нередко приводит к бесполезной процедуре – ремонту исправного. Качественная вентиляция любого помещения – залог комфорта и здоровья жителей. Для санитарных зон это правило вдвойне актуально.

Выбор производительности вентилятора

От правильно выбранной мощности оборудования зависит эффективность воздухообмена. Ориентировочно ее расчет проводится по схеме.


Приточно-вытяжной вентилятор

  • Вычисляется площадь санузла (ванной комнаты).
  • Полученный результат умножается на коэффициент 6 (при пользовании помещением до трех человек) или на 8 (с посещением 3 и более человек).
  • Полученное произведение чисел – требуемая производительность вентилятора.

На примере это выглядит так. Ванной комнатой площадью 15 м.кв. пользуются 4 человека. Для расчетов принимается поправочный коэффициент 8. Тогда требуемая производительность вентилятора будет: 15*8 = 120 м. куб./ч.

Ошибки подключения

1

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному. Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2


Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники — https://cable.ru, Кабель.РФ

Виды вентиляции

Для того чтобы определить, установка какой именно системы вентиляции вам необходима, следует определиться с ее основными разновидностями.

Основные два типа вентиляции:

  • Естественная вентиляция – функционирует без применения специальных устройств, воздух движется естественным путем из области высокого давления к более низкому. Свежий воздух поступает через окна и форточки, вытесняя загрязненный, который движется через вентиляционные отверстия на кухне и в санузле и выходит через шахту.
  • Принудительная вентиляция – предполагает использование вентиляторов, быстро и эффективно перемещающих воздушные потоки.

С точки зрения выполняемых функций вентиляция делится на три вида:

  • Вытяжная вентиляция. Воздухообмен осуществляется посредством вытяжных каналов, применяется, когда есть возможность совмещения механического и естественного способа вентиляции.
  • Приточная вентиляция. Работает за счет вытеснения отработанного воздуха чистым.
  • Смешанная вентиляция. Как понятно из названия, предполагает совмещение нескольких видов вентиляции, в этом случае происходит одновременно и нагнетание воздуха и его принудительный отвод.

В многоквартирных домах выходы в вентиляционную шахту располагаются в туалете или ванной, а также в кухне, поскольку в соответствии с санитарными нормами здесь допускается большее по сравнению с жилыми помещениями загрязнение воздуха. Воздушные потоки движутся из жилых комнат в эти помещения, а затем выводятся наружу через вентканалы.

Типы вентиляционных систем

Профессионалы советуют использовать две разновидности систем вентилирования:

  • система канального вентилирования;
  • безканальная вентиляция;

Различие между этими системами очевидно исходя из их названий — в первой конструкции присутствует вентиляционный канал, во второй — приток воздуха обеспечивается без такового.

При работе с ванными комнатами или санузлами желательно исключить создание отдельных каналов. В стене принято создавать проем и выводить отработанный воздух в общую вентиляционную ветвь здания. Такая процедура является не только более удобной и менее затратной, но и более рациональной. Разумеется, это применимо в многоэтажных городских зданиях. Но, если речь идет о частном доме, то проектировать вентиляцию нужно на стадиях постройки, в процессе возведения стен.

Поступление воздуха в ванную и туалет реализовывается, как правило, чрез один канал — в ванной, после чего в стене между ванной и туалетом создается дополнительный промежуточный проем для перехода отработанного воздуха.

Вытяжной вентилятор, предназначенный для применения вентиляции в ванне через туалет, может иметь самый различный внешний вид и размер. Но самым главным является мощность вентилятора. Он обязан соответствовать току в проводке.

Вентиляторы обладают следующими конструкторскими различиями:

  • осевая модель перемещает воздух параллельно оси прибора. Осуществляется это благодаря специальным лопаткам. Данные системы разрабатываются исключительно для безканальных конструкций;
  • диаметральные модели, обладающие довольно низкой производительностью, имеют в своей конструкции специальные колеса барабанных типов;
  • устройство центробежного типа, имеющее спиральный корпус, гарантирует крайне высокую производительность, однако во время работы система создает достаточно сильный шум;
  • комбинированное, центробежно-осевое устройство более бесшумно при этом работает с той же эффективностью, что и простая центробежная система.

Типы вытяжных вентиляторов

К бытовым вентиляторам, которые Вы можете установить в Вашей ванной комнате, относятся:

  • канальные;
  • настенные.

Настенный вентилятор закрепляется на входе вытяжного отверстия, канальный — внутри воздуховода. Оба типа обеспечат отвод затхлого воздуха и качественную циркуляцию.

По типу конструкции вентиляторы делятся на:

  • Осевой
    (он же аксиальный). Передовой вид вытяжных вентиляторов. Доступен в цене и установке. Корпус осевого вентилятора имеет форму цилиндра, внутри расположено колесо с лопастями, чаще всего с обратным клапаном. Вращаясь, лопасти «захватывают» воздух и выводят его из помещения. Прибор монтируется на входе в вентиляционный канал.
  • Радиальный.
    Радиальный вентилятор состоит из двигателя, вращающегося колеса с лопастями, и заключен в металлический корпус. Имеет спиралевидную форму, визуально напоминает «улитку».

Вентилятор может обладать следующим набором устройств и функций:

  • таймером,
  • датчиками влажности и движения,
  • работой от выключателя света,
  • отдельной клавишей выключателя.

Первые два варианта достаточно затратные и имеют свои неудобства при использовании. Датчик движения чаще всего монтируют в дверь, что требует дополнительных вложений и времени. Минус вентилятора с таймером — задержись Вы в туалете, вентилятор закончит работать раньше, чем Вы рассчитывали. Датчик движения неудобен тем, что при аналогичных условиях (не хватило времени) придется приоткрыть дверь, чтобы датчик сработал. Это может поставить Вас в неловкое положение, особенно если у Вас в квартире гости.

Как сделать вентиляцию в ванной и туалете

Процесс установки вентиляции можно выполнить собственными силами, соблюдая некоторые рекомендации и правила:

  • С помощью ершика почистить канал системы.
  • Фиксация вентиляции осуществляется в зоне повышенной влажности, а именно под потолком и обязательно напротив источника воздуха.
  • Следует сделать точную разметку установки, расположения проводки, учитывая расположение источника электричества, размеров вентилятора.
  • Монтажные работы проводятся с помощью клея, решетки, дюбелей, отвертки. Для воздуховода пригодится шланг, а для маскировки агрегата и труб – короб из гипсокартона.
  • Поместить в воздуховод специальный вентилятор. Если же используется накладная модель, то сперва крепится короб. Соединить клеммы с кабельной линией, но только двужильной.
  • Установить корпус, для чего есть встроенные защелки. Если их нет, можно использовать дюбели.
  • Когда нет возможность прямого подключения, нужно нарастить воздуховод, который маскируют или декорируют. Понадобится любой тип шланга – гибкий или жесткий.
  • Чтобы расходовать минимальное количество электричества, рационально пользоваться устройством, желательно активировать вентилятор в тот момент, когда включается свет. Для этого необходимо провести специальный кабель к выключателю.
  • Выполнив установку, подключив к сети, можно подать напряжение, это требуется для проверки функционирования вентиляции принудительного типа.

Когда оборудование выбрано не совсем точно, а расчеты сделаны не верно, система будет работать не совсем эффективно. Простыми словами, она будет работать с обратным эффектом, так как воздух будет задуваться обратно в помещение.

Фото: например, при обшивке туалете пластиковыми панелями было расширено отверстие вентиляционного канала и нарощено до каркаса гофрированной трубой

Далее был смонтирован вентилятор вытяжки

Решить проблему просто, если поставить обратный клапан. Побор данного прибора напрямую зависит от вентиляции. Если канал находится вертикально, то необходимо брать горизонтальный клапан с обратным эффектом. В случае продольного воздуховода – потребуется помощь вертикального клапана. Для автоматизации всего вентиляционного процесса в ванной комнате и туалете, можно воспользоваться таймером. С его помощью будет поддерживаться установленный режим, независимо от присутствия и отсутствия хозяев.

Подводя итоги, следует отметить, что вентиляция играет важную роль в нормальном функционировании, работе приборов, состоянии мебели, а главное, здоровья человека. Постоянная влажность, отсутствие полноценной циркуляции воздуха, сопровождаются появлением плесени, сырости, неприятных запахов. Учитывая широкий выбор способов проветривания и вентиляции, можно подобрать именно тот, который получиться монтировать своими руками.

Чистка естественной вентиляции


Для очистки вентиляции от пыли, мусора используйте ершик с длинной гибкой ручкой.

Если в туалете естественная вентиляционная система плохо работает, стоит прочистить каналы. Для этого стоит из канала устранить всю накопившуюся пыль и паутину. Для проведения такой процедуры стоит использовать ершик с длинной гибкой ручкой.

Специалисты, которые занимаются чисткой вентиляционных каналов, могут использовать более опасный вариант очистки, при котором используется газовый баллончик с воспламеняющейся жидкостью. Такой метод предполагает выжигание пыли. Проводить такую процедуру самостоятельно, не имея опыта, категорически запрещено, лучше доверить все специалистам.

Материалы для монтажа

В зависимости от выбранной системы вентиляции могут понадобиться следующие детали:

  1. вентиляционные каналы (короба, трубы)
  2. крепёжная фурнитура
  3. соединительные элементы каналов
  4. вентиляторы (для принудительной вентиляции)
  5. герметик
  6. декоративные решётки

Вентиляционные каналы

Представляют собой короба или трубы разного сечения, производимые из специальных материалов и имеющие ряд характерных особенностей в монтаже и эксплуатации как канала воздушного потока вентиляционной системы санузла.

  1. Пластиковые каналы:
  • обладают малым весом
  • легко монтируются
  • бесшумное движение воздуха
  • имеют готовые фитинги, просты в соединении
  1. Металлические:
  • бывают жёсткие и мягкие (гофрированная труба)
  • могут производить шум от вибрации воздуха
  • тяжёлые
  • требуют более основательное крепление
  • сложнее монтаж

Вентиляторы

Главный элемент принудительной системы вентиляции. Из-за малой площади санузла используются вентиляторы небольшой мощности. Чтобы правильно подобрать нужный вентилятор, необходимо разобраться в их отличиях.

ТипОписание
Способы установки
РадиальныйУстанавливается на входном люке. Оснащен креплениями, имеет защитную решётку, что позволяет вписаться в интерьер санузла.
КанальныйМонтируется внутрь канала. Люк закрывается декоративной решёткой.
Особенности конструкции
ОсевойЛопасти находятся на оси аппарата. Устанавливается непосредственно в люк. Шумный.
ДиаметральныйИмеет рабочее колесо барабанной конструкции. Малая производительность.
ЦентробежныйЛопасти устанавливаются в виде спирали. Хорошая производительность, но очень сильно шумит.
Центробежно-осевойОбъединяет особенности конструкции осевого и центробежного вентиляторов. Отличается небольшими размерами и высокой производительностью. Малошумный.

Схема расчёта производительности вентилятора:

  • вычислить или узнать площадь ванной комнаты и туалета
  • умножить полученный результат на кратность смены воздуха в санузле, т.е. на 5
  • прибавить к этому значению 20% (запас производительности вентилятора)
  • с полученным показателем можно выбрать вентилятор, сравнивая с данными техпаспорта

Учитывая, что ванная и туалет имеют свои специфические условия (повышенная влажность, неприятные запахи, малая площадь), при выборе вентилятора необходимо учесть следующие факторы:

  1. вентилятор должен быть влагостойким
  2. малошумным
  3. мощность должна соответствовать площади помещения

На данный момент существуют вентиляторы с датчиками влажности и с таймерами, что помогает контролировать режим работы вентиляционной системы и экономить электроэнергию.

Материалы и комплектующие

Вентиляцию собирают из воздуховодов прямоугольного или круглого сечения. В большинстве случаев она изготавливается из пластика или металла. В небольших ванных и туалетах вентилятор находится в отверстии в стене. В частных домах вентиляционную систему собирают из воздуховода (преимущественно под потолком) — обычно это трубы по 2,1 и 0,5 м. В такой конструкции сам вентилятор представляет собой встраиваемое или накладное устройство. Первый подвид применяют в сложных разветвленных системах. Накладные используют для работы в одной комнате. В комплекте с прямоугольными системами идут горизонтальные и вертикальные поворотные колени. Участки системы вентиляции скрепляют соединительными муфтами. Обратные клапаны, в свою очередь, предотвращают попадание насекомых и воздуха. Обычно в комплекте идут 4 дюбеля для наружной фиксации.

Вентиляторы для ванной

Естественная вентиляция зачастую заменяется механическим вариантом, который основан на том, что воздухообмен внутри нее поддерживается работой специальных устройств. Чаще всего это вентиляторы.

Благодаря работе вентилятора можно более эффективно и быстро удалить слишком влажный воздух из ванной. Однако, прежде чем анализировать его возможности, следует подчеркнуть, что вентилятор не следует устанавливать в помещениях с коллективным вытяжным воздуховодом и в таких ванных комнатах, где используется газовый котел или воздухонагреватель.

Эксплуатация вытяжной системы

Человеку следует выполнять следующие обязательные процедуры

  • Очистку от загрязнений. Различный мусор и посторонние частицы нарушают нормальное функционирование общей системы. Если в ванной комнате появился затхлый сухой запах, значит канал требует незамедлительной чистки.
  • Протирку от влаги. Лопасти прибора нередко покрываются каплями воды. Своевременное протирание всей поверхности позволит исключить неприятные последствия в виде замыкания, полноценной остановки работы оборудования.
  • Профилактику. Регулярный осмотр вентиляционной системы – залог комфортного пребывания в ванной комнате. Если нет времени на осмотр приборов, то лучше доверить это мероприятие профессионалам.

Как правильно пользоваться вентиляцией

Необходимо учитывать, что принудительная вентиляция в ванной комнате или туалете должна работать непрерывно, на протяжении всего процесс нахождения человека в этом помещении. Особенно это касается тех случаев, когда принимается душ или открывается кран с горячей водой. При этом максимальное количество паров будет отведено из комнаты. А это уменьшает риск возникновения плесени.


Чтобы оборудование служило как можно дольше нужно регулярно проводить профилактические работы.

Воспользовавшись советами и рекомендациями по установке вентиляции в частном доме или городской квартире, можно забыть о проблемах сырости или тяжелого воздуха.

Нужна ли вентиляция

Обязательное проветривание обусловлено факторами:

  • Высокий уровень влажности. Помещение ванной комнаты подвергается постоянному воздействию воды, водяного пара, скапливающегося конденсата, что значительно повышает общий уровень содержания влаги в воздухе. Это оказывает заметное влияние на мебель, которая выполнена, как правило, из ДСП – материала, не отличающегося устойчивостью к воздействию воды. Металлические поверхности со временем изменяют свои свойства при длительном контакте с влагой, водными парами – покрываются коррозией. В стандартном городском жилье санузел – место, где просушивается постиранное белье. Из-за повышенного параметра влажности сушка может занимать продолжительное время.
  • Плесень. Повышенная влажность влечет за собой неизбежное появление плесени, грибковых колоний, размножение микроорганизмов, не способствующих улучшению здоровья человека. Собирающийся и длительное время присутствующий на стенах конденсат – среда для размножения плесневых грибов, бактерий, влаголюбивых насекомых. Среди видового разнообразия опасной для здоровья является черная плесень, которая часто появляется в санузлах городских квартир.
  • Отсутствие движения воздуха. Причиной тому могут быть засоренная вентиляционная шахта, неправильная установка вытяжки соседей сверху, недостаток приточного воздуха в квартиру. При этом прекращается удаление отработанного воздуха, избытков тепла, влажности, которые характерны санузлу по специфике ее назначения.

Вентиляция в потолке — особенности установки в ванной комнате >>>>

8 способов проветрить ванную без доступа снаружи

В некоторых ванных комнатах затруднен доступ воздуха снаружи. Как лучше всего проветрить ванную комнату без выхода на улицу?

Существует множество вариантов, позволяющих проветривать ванную комнату без доступа снаружи. От простых решений, таких как использование бытового вентилятора или открытой двери, до более сложных вариантов, таких как установка бесканального вентилятора или расширение воздуховода. Но некоторые строительные нормы и правила требуют, чтобы вы вентилировали ванную комнату снаружи.

Несмотря на то, что существует множество способов проветрить ванную комнату без доступа извне, некоторые из них работают лучше, чем другие.

Тот факт, что в вашей ванной комнате нет доступа снаружи, не означает, что вам нужно обходиться без вентиляции. Читайте дальше, чтобы узнать больше.

Что на самом деле означает «запрет доступа снаружи»

Проще говоря, ванная комната без доступа снаружи означает, что ванная комната вообще не имеет вентиляции или ее вентиляционная система не обеспечивает доступ свежего воздуха за пределы вашего дома.

Это может произойти по многим причинам. Иногда до этой ванной не доводили воздуховод или не устанавливали потолочный вентиль.

В других случаях устанавливалась вентиляция, но воздух не выводился наружу, а выводился на чердак или в подвал, что обычно не одобряется строительными нормами.

Нужно ли выводить вытяжной вентилятор в ванной наружу?

Строительные нормы и правила

варьируются от региона к региону, но в большинстве регионов необходимость проветривать вентилятор снаружи зависит от типа вашей ванной комнаты.

Обычно полные ванные комнаты, то есть ванные комнаты с ванной, душем, туалетом и раковиной, должны иметь вытяжные вентиляторы, подключенные к наружной вентиляции.

С другой стороны, половина ванных комнат, в которых есть только туалет и раковина, не нуждаются в вентиляторах, выводимых наружу, и даже приемлемы без вентиляторов или вентиляции вообще.

Как вентилировать ванную без доступа снаружи

Потолочная вентиляция

Вентиляционный клапан на потолке — это популярный способ проветрить ванную комнату без доступа извне.

Эти потолочные вентиляционные отверстия напоминают кожухи вытяжных вентиляторов, за исключением того, что вентилятора нет, и воздух не выветривается наружу, а часто попадает на чердак.

Эти потолочные вентиляционные отверстия обеспечивают выход влажному воздуху в вашей ванной комнате и могут эффективно снижать влажность.

Вентиляционный канал пола

Вентиляционный канал в полу работает аналогично потолочному вентиляционному каналу, за исключением того, что он находится на вашем полу.

Воздух, вентилируемый таким образом, скорее всего, окажется в вашем подвале.Наличие как напольных, так и потолочных вентиляционных отверстий может сделать эти системы вентиляции еще более эффективными.

Обратите внимание, что установка вентиляционных отверстий в полу и потолке может быть довольно дорогой.

Бесканальный (рециркуляционный) вентилятор для ванной комнаты

Вентиляторы

Ductless отлично справляются с вентиляцией вашей ванной комнаты без необходимости прокладывать воздуховоды или прорезать потолок.

Но если бесканальные вентиляторы на самом деле никуда не отводят влажный воздух из ванной комнаты, то как они работают?

Вентиляторы

Ductless используют систему угольной фильтрации, которая удаляет влагу из воздуха и сохраняет свежий запах в помещении.Помните, что вам нужно менять эти фильтры один раз в год.

Расширяющийся воздуховод

Расширение воздуховода может быть большой грязной работой, но результаты могут оправдать ее.

Вы можете заменить воздуховод на воздуховод большего размера или просто установить больше воздуховодов, чтобы расширить систему воздуховодов.

Расширение воздуховода даст воздуху, поступающему в него, больше пространства для движения или больше мест для движения.

Но в первую очередь вам понадобится вентиляционное отверстие для ванной комнаты, чтобы воздух поступал в воздуховод.

Бытовой вентилятор

Проветрить ванную комнату можно с помощью обычного бытового осцилляторного или коробчатого вентилятора.

Если вы ищете простой способ уменьшить влажность и запахи в ванной комнате, вам может помочь вентилятор, предназначенный для вашей ванной комнаты.

Но бытовые вентиляторы не являются лучшими средствами вентиляции и должны быть объединены с вентиляционным отверстием или открытым окном, чтобы увидеть хорошие результаты.

Осушитель для ванной комнаты

Осушитель для ванной комнаты находится в той же ценовой категории, что и бесканальный вентилятор.Но осушители — лучший способ удалить влагу из ванной комнаты без вентиляции.

Когда увлажнитель обнаруживает слишком высокую влажность воздуха, он автоматически включится и позаботится об этом.

Несмотря на то, что осушители являются отличным выбором для удаления влаги из воздуха, они не справятся с неприятными запахами в ванной комнате.

Растения, поглощающие влагу

Доказано, что некоторые растения удаляют влагу из воздуха.

Такие растения, как английский плющ и бостонский папоротник, среди многих других, могут уменьшить влажность в вашей ванной комнате и придать пространству стиль.

Трудно оценить, сколько влаги эти растения могут удалить из воздуха, поэтому трудно понять, насколько они эффективны в определенных условиях.

Держите дверь открытой

Один из самых простых способов проветрить ванную комнату без доступа снаружи — просто держать дверь открытой.

Подобно вентиляционному отверстию, открытая дверь позволяет влажному воздуху выйти наружу, а не застрять в ванной. Хотя это легко, открытая дверь — не самый эффективный способ проветрить помещение.

Кроме того, оставляя дверь ванной всегда открытой, неприятные запахи из ванной могут попасть в другие части дома.

DOE Home Improvement Expert™ Информационный бюллетень и контрольный список: Вытяжной вентилятор для ванной комнаты

%PDF-1.3 % 135 0 объект >]/PageLayout/SinglePage/PageMode/UseThumbs/Pages 130 0 R/Type/Catalog/ViewerPreferences>>> эндообъект 137 0 объект >/Шрифт>>>/Поля[99 0 R 97 0 R 98 0 R 108 0 R]>> эндообъект 131 0 объект >поток 2018-12-19T14:11:43-08:002019-05-09T13:46:56-07:002019-05-09T13:46:56-07:00Adobe InDesign CC 13.1 (Macintosh) UUID: 569241fe-9efd-574b-B67D-8b0f1be017e6xmp.did: cecad55d-e9bb-4f4c-98a1-46cc94e4baebxmp.id: 21a06c27-cf86-4174-9f54-990f52976067proof: pdf1xmp.iid: 06bdbce1-9cd2-435d- 8742-bb52259bd09cxmp.did:f84bfb35-1d1b-4943-a2bf-8fbb54d834ebxmp.did:cecad55d-e9bb-4f4c-98a1-46cc94e4baebdefault

  • преобразовано из application/x-indesign в application/pdfAdobe-19Tsh 13.1 (Macintosh)12-018C 13.1 :11:43-08:00
  • application/pdf
  • Информационный бюллетень и контрольный список DOE Home Improvement Expert™: вытяжной вентилятор для ванной комнаты
  • Файл, содержащий информационный бюллетень для домовладельцев, описывающий проект модернизации дома, и контрольный список для подрядчиков, описывающий, как выполнить этот проект с учетом безопасности и здоровья жильцов, долговечности здания и энергоэффективности.
  • Тихоокеанская северо-западная национальная лаборатория
  • Министерство энергетики США
  • Офис строительных технологий
  • Строительство Америки
  • жилое строительство
  • подрядчик
  • строитель дома
  • модернизация
  • реконструировать
  • энергоэффективность.
  • Библиотека Adobe PDF 15.0FalseСША Министерство энергетики; Офис строительных технологий; Строительство Америки; жилое строительство; подрядчик; домашний строитель; модернизация; переделывать; энергоэффективность.PDF/X-1:2001PDF/X-1:2001PDF/X-1a:200111.1 конечный поток эндообъект 136 0 объект > эндообъект 105 0 объект > эндообъект 130 0 объект > эндообъект 138 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/XObject>>>/Rotate 0/TrimBox[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 1 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/XObject>>>/Rotate 0/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 6 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC/ImageI]/XObject>>>/Rotate 0/Type/Page>> эндообъект 7 0 объект [99 0 R 97 0 R 98 0 R 96 0 R 100 0 R 77 0 R 69 0 R 75 0 R 83 0 R 91 0 R 59 0 R 35 0 R 43 0 R 55 0 R 40 0 ​​R 39 0 R 32 0 Р 51 0 Р] эндообъект 209 0 объект >поток HWmoF.f,S`[email protected];SK3(mn(96MQe&Le(U4s

    Вентиляция — Канадская служба инспекции домов

    Большинство вентиляторов для ванных комнат, продаваемых сегодня, продаются с уровнями кубических футов в минуту в зависимости от условий на открытом воздухе или 0 дюймов SP. Вентилятор, рассчитанный на 100 кубических футов в минуту при 0 дюймов SP, может не обеспечить необходимый воздушный поток для ванной комнаты, когда он установлен, из-за высокого сопротивления системы. Было установлено, что некоторые вентиляторы для ванных комнат с начальной производительностью 90 куб.5 дюймов статического давления. Чтобы избежать этой проблемы, важно знать опубликованные производителями скорости воздушного потока при различных статических давлениях, чтобы обеспечить правильный выбор вентилятора.

    Подпитка воздуха является важным фактором, который следует учитывать при выборе размера вентилятора для ванной комнаты. Вентиляторы будут удалять воздух из помещения только с той скоростью, с которой воздух может быть пополнен, независимо от правильного размера или номинального расхода воздуха. Во многих случаях пространства между нижней частью двери и полом достаточно, но в некоторых случаях необходимо установить дополнительный источник подпитки воздуха, чтобы вентилятор мог работать с максимальной производительностью, например, дополнительную решетку, установленную в дверь ванной.

    Уровень звука

    Вторая проблема связана с уровнем шума вентилятора в ванной. Различные исследования показали, что многие люди не включают свои вентиляторы в ванной, потому что они слишком шумные. Если вентиляторы не работают, они бесполезны. При рассмотрении уровней шума вентилятора важно проверить рейтинг HVI. Если вентилятор для ванной комнаты не имеет рейтинга HVI, велика вероятность того, что вентилятор будет шумным. Недавно было предложено несколько изменений в местные нормы, указывающие на то, что установленный вентилятор в ванной комнате не должен иметь рейтинг шума выше 1.5 сонов ( сон — научная единица воспринимаемой громкости).

    Бесшумной альтернативой традиционным вентиляторам для ванных комнат является встроенный выносной вентилятор. Эти вентиляторы устанавливаются на чердаке, таким образом удаляя узел двигателя и вентилятора из самой ванной комнаты и обеспечивая тихую и эффективную вытяжную вентиляцию, отвечающую большинству требований к воздушному потоку. Удалив блок вентилятора из ванной комнаты и установив его удаленно, можно добиться максимальной бесшумной работы, практически 0 звуков (в зависимости от того, насколько далеко установлен вентилятор).

    Энергоэффективность

    Поскольку все думают об экономии энергии, выбор вентилятора Energy Star, без сомнения, является лучшим выбором. Более половины вентиляторов, работающих сегодня в Канаде, не являются энергоэффективными моделями; на самом деле, некоторые работающие сегодня вентиляторы потребляют мощность более 180 Вт. Модернизация вентилятора в ванной комнате может привести к экономии на счетах за электроэнергию и повышению производительности вентилятора в ванной комнате.

    Эстетика

    После того, как будет найден бесшумный, энергоэффективный вентилятор, обеспечивающий требуемый поток воздуха, важно обратить внимание на эстетику вентилятора или на то, как вентилятор будет вписываться в интерьер ванной комнаты.Это строго личный выбор. Стоит рассмотреть два разных стиля вентиляторов для ванных комнат: традиционные потолочные вентиляторы и выносные встроенные вентиляторы.

    Традиционные потолочные вентиляторы сегодня чаще всего можно увидеть в ванных комнатах. Вентилятор этого типа имеет узел вентилятора и двигателя, установленный на потолке и помещенный в коробку с неподвижной решеткой воздухозаборника, закрывающей механику вентилятора. Хотя многие из новых конструкций имеют улучшенные уровни шума и скорость воздушного потока, они по-прежнему имеют двигатель и вентилятор в сборе, установленные в ванной комнате, как правило, шумные и не предназначены для преодоления более высокого статического давления, характерного для многих выхлопных систем.

    Встраиваемые вытяжные вентиляторы с дистанционным управлением обеспечивают более тихую работу и предназначены для преодоления более высокого статического давления, характерного для вытяжных систем ванных комнат. Встроенные вентиляторы для ванных комнат обычно монтируются на чердаке, удаляя механические аспекты вентилятора из ванной комнаты. Единственная видимая часть вытяжной системы в ванной комнате — привлекательная вытяжная решетка. Это придает ванной комнате более эстетичный вид и позволяет регулировать поток воздуха по мере необходимости.

    Еще одной особенностью выносных вентиляторов является то, что решетка воздухозаборника может быть установлена ​​непосредственно над душем или гидромассажной ванной. Кроме того, существует возможность для одного вентилятора выпускать воздух через несколько решеток. Удаленно установленные вентиляторы могут обеспечить до 80 % номинальной мощности вентилятора даже при статическом давлении в выхлопной системе 0,5 дюйма. Это может привести к уменьшению размера вентилятора, необходимого для удовлетворения требований к воздушному потоку.

    Управление вентилятором

    Последний момент, который следует учитывать при обновлении системы вентиляции ванной комнаты, — это управление вентилятором.Это важный аспект процесса вентиляции, и его следует тщательно учитывать. И CMHC, и HVI предлагают, чтобы вентилятор в ванной комнате работал как минимум 20 минут после душа, чтобы удалить избыточную влажность и влагу. Во многих ванных комнатах вентилятор управляется тем же выключателем, что и свет, в результате чего вентилятор выключается, как только человек покидает комнату. Рекомендуется, чтобы вентилятор управлялся отдельным переключателем или, что еще лучше, таймером, который позволяет вентилятору работать в течение заданного времени после принятия душа.

    Есть много аспектов правильного выбора вытяжного вентилятора для ванной комнаты. Большая часть информации, доступной сегодня, может сбивать с толку. Какой бы выбор ни был сделан, важно, чтобы выбор основывался на фактах, а не на вымысле.



    *Источник: canadiancontractor.ca

    эти общественные туалеты в парагвае представляют собой скопление валунов из утрамбованной земли

    монолитная архитектура в национальном университете асунсьона Университет Асунсьона в Парагвае.проект стал победителем конкурса, проводимого школьным факультетом архитектуры, дизайна и искусства, и был разработан группой, в которую входили альберто мартинес, гвидо вильяльба и яго гарсия.



    Представляя проект, команда дизайнеров вспоминает цитату аргентинского писателя Эрнесто Сабато: « творец — это человек, который находит неизвестные аспекты в чем-то хорошо известном. но, прежде всего, он преувеличивает ». Отвечая на эту мысль, команда отмечает: «Мы стремились к преувеличению.


    Изображения


    © Leonardo Méndez

    валуны. Объемы стратегически расположены между соседним школьным залом и пасторальным пейзажем за его пределами. с этой продуманной композицией формы курируют промежуточное пространство, которое кажется одновременно монументальным, теплым и внушительным, как естественный каньон.эта атмосфера особенно подчеркивается материальностью утрамбованной земли, увенчанной массивной плоскостью над головой, создающей тень и ограждение.



    команда дизайнеров отмечает сложность искусственного воспроизведения органического объема природного камня. поиск этих мягких форм сопровождался тщательным исследованием естественной геометрии с точным и разумным процессом. архитекторы отмечают: « в Парагвае отсутствие индустриализации позволяет ремесленному труду стать уместным путем, а не ограничением.как построить объем двойной кривизны с утрамбованной землей? как преодолеть гравитацию с помощью технологии, исторически разработанной для работы в вертикальном положении и на сжатие?





    строительство общественных туалетов с «жестокой честностью»



    при проектировании общественных туалетов в национальном университете Асунсьона, команда переосмыслила строительные элементы инуиты построили иглу с водой, мы переосмысливаем космос с помощью земли из самого сердца Америки .Конструкции построены с использованием сборной пятимодульной системы, которая адаптируется к уникальной геометрии с различными комбинациями. кроме того, архитектура выражает палитру исходных материалов с «жестокой честностью», выбранной исходя из предположения, что структура будет получать минимальное техническое обслуживание.



    интерьеры каждого монолитного помещения имеют естественное освещение сверху. свет проникает через перфорацию в кровельной плите, обеспечивая приятное приглушенное освещение и естественную вентиляцию.

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    *
