Вытяжка в бане своими руками: схема и устройство, как сделать парилке и предбаннике своими руками, вентиляция типа «Баста»

Содержание

Вентиляция в бане своими руками |

Для чего нужна вентиляция в бане мы уже разобрались. Но остался один вопрос: как сделать вентиляцию в бане своими руками? Какие схемы вентиляции бывают?

Прежде чем вы начнете проект под названием «вентиляция в бане своими руками» следует разобраться в следующих моментах:

  1. Вентиляция в бане — основные схемы
  2. Материалы для изготовления вентиляции
  3. Как сделать вентиляцию в бане своими руками.



Вентиляция в бане — основные схемы

Схем и проектов вентиляционных систем для бани существует очень много. Но вот принцип роботы и составляющие части одинаковы для любой схемы.

Из чего состоит вентиляция в бане:

  1. Приточное отверстие – отверстие служит для получения свежего воздуха, располагается обычно в нижней части стены.
  2. Вытяжное отверстие – отверстие через которое «отработанный» воздух выводится наружу. Располагается вытяжное отверстие как правило в верхней части стены ближе к потолку.

Что бы вентиляция в бане функционировала правильно вытяжное отверстие должно быть больше или равно приточному отверстию. Если вытяжка будет меньше притока, то воздух будет выходить из помещения медленнее, чем поступать в него, из-за чего температура внутри помещения будет падать.

Отверстий как вытяжных, так и приточных, может быть по одному либо несколько штук, все зависит от размера и особенностей определенной бани.

Выбор схемы вентиляции также зависит от особенностей строения бани.

Рассмотрим несколько самых популярных схем:

  1. Приточное отверстие располагается на высоте 30 сантиметров от пола за печью, а вытяжное на противоположной стороне на высоте 30 сантиметров от потолка. Холодный воздух проходя мимо печи нагревается подымается вверх и выводится через вытяжку. Такая схема вентиляции самая простая, но и менее эффективный чем другие, воздух слишком быстро выводится на улицу не успев перемещаться с углекислым газом.
  2. Приточное и вытяжное отверстие располагаются на одной стене напротив печи (приток внизу на 30 сантиметров от пола, о вытяжка в верху – 30 сантиметров от потолка). Воздух поступает в помещение ударяется о печь при этом нагревается поднимается вверх и выходит через вытяжное отверстие. Такая схема вентиляции очень хорошо подходит для парных в которых только одна стена граничит с улицей. Для того, чтобы улучшить проветривание вытяжное отверстие дополнительно оснащают вентилятором.
  3. Приточное окошко располагают внизу около печи, а вытяжное внизу на противоположной стене. Оба отверстия располагают на 30 сантиметров выше пола. Также, как и в предыдущем варианте вытяжку оснащают нагнетающим вентилятором. Схема движения воздуха такова, воздух попадает в помещение нагревается от печи подымается в верх остывает опускается в низ и выходит на улицу.
  4. Приточное отверстие устанавливают также за печью, а вытяжное в виде трубы ведущей на крышу устанавливают под полом, при этом в полу делают зазоры для прохода воздуха. Воздух попадая в парную нагревается подевается к потолку затем остывая опускается вниз и через отверстия в полу выходит к вытяжной трубе.
    Такой вариант вентиляции благотворно сказывается на состоянии пола, так как проходящий через него воздух просушивает доски
  5. Иногда печь оборудуют только одним приточным окошком, его располагают напротив печи, а вытяжкой в таком случае послужит сама печь. Единственным неудобством такой схемы является необходимость постоянной работы печи пока паряться люди, если закрыть поддувало, что бы остудить печь вентиляция перестанет работать.





Материалы для изготовления вентиляции

С выбором схемы определились. Следующий этак подготовка материалов.

Что бы изготовить вентиляцию в бане своими руками вам понадобится

  1. Столярный инструмент
  2. Деревянные короба  для  отверстий. Их можно приобрести в готовом виде, а можно изготовит самостоятельно из старых досок.
  3. Заглушки и решетки для приточных и вытяжных отверстий. Их также можно изготовить самостоятельно, но лучше все таки купить уже готовые. Они имеют более эстетичный внешний вид, а также более просты в использовании.



Как сделать вентиляцию в бане своими руками

Вентиляция в бане — процесс трудоемкий. После того как вы выбрали схему вентиляции и подготовили весь необходимый инвентарь можно приступать ко второй, технической, части изготовления и установки вентиляции в бане. Если баня новая вопрос с вентиляцией решается очень просто — приточные и вытяжные отверстия закладывают  при постройке. Если же вентиляция по каким-то причинам не была сразу продумана или же баня оборудуется в уже функционирующем помещении вариант у вас всего один — необходимо вбивать в стене отверстия. Работа грязная и не простая, но если вы правильно подобрали схему вентиляции и имеете минимальные навыки работы с деревом сложностей в работе у вас не должно возникнуть.  В готовые отверстия вставляют деревянные короба, изолируют щели, которые могли образоваться, затем  устанавливают защитные решетки и задвижки.

Более подробно о вентиляции в бане и о том как сделать вентиляцию в бане своими руками смотрите в следующем видеоролике. Приятного просмотра!

Ирина Железняк, Собкор интернет-издания «AtmWood. Дерево-промышленный вестник»

Вентиляция в бане своими руками

Обустройство Автор: Аркадий Смирнов

Вопрос обустройства вентиляционной системы в бане предельно важен вот почему. В парилке находится основное сосредоточение горячего пара. Когда человек парится, он вдыхает кислород, а выдыхает углекислый газ. При недостатке кислорода, банщик просто-напросто может угореть. Этим фактом и объясняется наличие такого изобилия технических нюансов, которыми следует владеть при строительстве бани. Но даже это не означает, что вентиляция в бане на даче своими руками невозможна. Особенно в том случае, если здание возводится с нуля. Просто необходимо выбрать подходящую для себя схему и предусмотреть в нужных местах определенные отверстия. Несколько сложнее, если вентиляцию надо обустроить в уже готовом здании. Придется приложить немало усилий и поработать специальным инструментом, чтобы выполнить работу как следует.

Нужна ли вентиляция в бане?

Справедливости ради надо сказать, что в определенных случаях оказываются правы те, кто утверждает, что и без вентиляции можно обойтись (речь идет о принудительной системе). Ведь если сруб сложен правильно, то нижние концы соединены довольно свободно. К тому же избежать щелей вдоль косяка практически невозможно, а обустройство окошка – просто необходимо. Все эти факторы способствуют поступлению воздуха (хоть и в небольшом количестве) в парную. Это позволяет комфортно париться двум-трем людям. Но что делать, если есть желание хотя бы время от времени принимать компанию побольше? Или если баня возведена из кирпичей? Во всех этих случаях просто необходим интенсивный приток воздуха извне, иначе хозяину не избежать таких проблем, как:

  1. Сокращение срока службы. Непростые банные условия приведут к тому, что банька прослужит всего 5-6 лет. Качественная же вентиляция сможет увеличить этот срок в разы.
  2. Вред для здоровья людей. Перенасыщение углекислым и угарным газом, усиленное испарениями с кожи приведут к совершенно обратному эффекту, нежели тот, который ожидают люди, идущие в баню.
  3. Неприятный запах. Вне зависимости от вида материала, из которого выполняется строение, недостаток воздуха обязательно спровоцирует появление настолько неприятного запаха, что вы из-за него даже не сможете пригласить друзей в баню. Искоренить этот запах практически невозможно, поскольку запрещено использование агрессивных моющих средств. Единственный выход – построить новую баню.

Основные элементы банной вентиляции

Наверное, многие из вас, прочитав название данного раздела, могут подумать, что речь пойдет о сложных инженерных конструкциях. В действительности же, вентиляция в бане своими руками – это в первую очередь составляющая помещения, представляющая собой два отверстия – приточное и вытяжное.

На стадии проектирования бани следует продумать их грамотное расположение, чтобы обеспечить качественную вентиляцию.

Приточные отверстия

Классическое их расположение – вблизи печи недалеко от поверхности пола. С этим вариантом размещения приточки согласны практически все опытные строители. Когда воздух поступает снаружи, он быстро нагревается от печи и поднимается вверх. Именно такой – свежий, но горячий воздух – идеален для банщиков.

Вытяжные отверстия

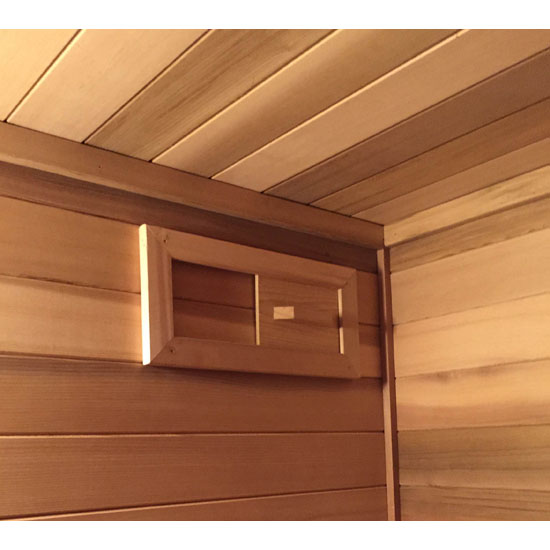

По стандарту они должны размещаться на стене, противоположной той, где расположена приточка, как можно ближе к потолку. Наличие вытяжки позволяет предотвратить избыточное количество угарного газа и своевременно очистить воздух в парной. Однако такое размещение может также привести к тому, что нагретый полезный воздух, будет слишком стремительно улетучиваться наружу.

Чтобы это исключить, и обеспечить возможность регулирования теплообмена на всех этапах функционирования бани, лучше всего соорудить такую несложную, но очень эффективную конструкцию – обустроить два отверстия (одно – под потолком, второе – в полутора метрах от него).

Соединить их между собой коробом или гофротрубой, по которым будет протекать воздух.


Процесс обогрева происходит таким образом:

  1. Во время прогревания помещения все отверстия закрываются задвижками. Это позволяет сохранить все тепло и достичь нужной температуры.
  2. Во время приема банных процедур открывается нижняя приточная задвижка (через нее начинает поступать свежий воздух) и нижнее отверстие притока. Это способствует тому, что прогретый воздух не просто улетучивается, а возникает своеобразный круговорот, и отработанный поток уходит через нижнее отверстие. Воздух обновляется необходимые 8-10 раз за час.
  3. После окончания банных процедур открываются все отверстия, и влажный прогретый воздух улетучивается. При этом в помещении устанавливается комфортная для мытья температура.

Материалы и инструменты

Чаще всего вентиляция парилки бани своими руками выполняется, если и весь процесс строительства происходит без привлечения сторонних специалистов. А это означает, что весь необходимый инструментарий наверняка у вас имеется. Речь идет о самом обычном плотничьем инструменте для работы с древесиной:

  • пила;
  • рубанок;
  • дрель;
  • молоток, шуроповерт;
  • лобзик;
  • саморезы и другие крепежные детали.

Основной материал для вентиляционной системы — деревянные короба. Купить их в собранном виде весьма проблематично, а сделать самостоятельно –  практически минутное дело – нужны только доски и саморезы.


Для обустройства отверстий также понадобятся следующие материалы:

  • 3 решетки;
  • 3 задвижки;
  • гофротруба длиной не менее 1,5 метров.

Размеры решеток и задвижек определяются строго в зависимости от габаритов помещения. При желании можно вмонтировать круглый вытяжной клапан – смотрится он привлекательнее, а также характеризуется более плотным прилеганием, благодаря чему в закрытом виде воздух практически не проходит.


Помимо этого при необходимости усиленной вентиляции (например, если габариты бани довольно внушительные), можно приобрести и установить дополнительное оборудование – вентиляторы, шумоглушители, диффузоры. Они предназначены для более интенсивного воздуходвижения. Если вентилятор устанавливается на вытяжном отверстии, получается вытяжная вентиляционная система, на приточном – приточная, на обоих — приточно-вытяжная. Обо всех нюансах этих видов вентиляций можно прочесть здесь.

При этом следует помнить, что размер вытяжки должен быть больше, чем притока. Только так можно использовать всю пропускную способность входного канала.

Вот и все – учитывая вышеприведенные рекомендации, вы без труда сможете самостоятельно обустроить качественную вентиляцию. В этом деле главное – не умение создавать и читать сложные инженерные схемы, а мастерство в работе с древесиной. Кроме того, важна предварительная подготовка стен и потолков для будущего проветривания помещений.





алгоритм создания эффективной системы без лишних затрат. Устройство вентиляции в парилке своими руками Вентиляция в парной диаметры приточки и вытяжки

Находясь в закрытом помещении, человек поглощает кислород, выдыхая углекислый газ. Вроде все как обычно, но если под таким помещением подразумевается парилка, где постоянно клубится горячий пар, то свежему воздуху в таком случае взяться неоткуда. В таком помещении невозможно не то что отдыхать, но даже просто находиться. Ведь тело постепенно расслабляется, количество кислорода, в свою очередь, уменьшается, а к тому времени, когда дышать станет нечем, человек может попросту не дойти до двери.

По нормам безопасности замена воздуха в парильном помещении должна происходить много раз за день, чтобы люди, находящиеся там, сумели отдохнуть и очиститься. Иначе человек не сможет восстановить силы и вернется домой усталым, с мигренью и кислородным голоданием. Именно поэтому баню нужно оборудовать правильной вентиляцией, ведь что может справиться с микроклиматом лучше нее? Ни травы, ни различные благовонья не сумеют добавить пару «полезности», если не будет циркуляции воздуха.

Итак, сегодня речь пойдет о том, как обеспечивается вентиляция в парилке своими руками.

Неправильно оборудованная вентиляция может привести к определенным последствиям.

  1. Даже при хорошей вентиляции дерево подвергается огромным нагрузкам, поэтому служит зачастую не более двадцати лет. Без свежего воздуха эксплуатационный срок сократится в несколько раз.
  2. Если не выводить из парильной комнаты углекислый газ, то ее использование будет приносить больше вреда, чем пользы. Кроме углекислого газа, там скапливаются продукты горения, а грибки и плесень – это и вовсе постоянные «гости» любого помещения с недостаточной вентиляцией.
  3. Если парилку не вентилировать, то вскоре она наполнится запахом гнилого дерева и застоявшегося воздуха.

Еще одной важной функцией циркуляции воздуха является теплообмен. Дело в том, что воздух с повышенной влажностью плохо проводит тепло и как следствие, печка будет нагревать лишь пространство вокруг себя. Именно поэтому входное отверстие вентиляции обычно располагают за печкой, почти над самым полом. Это способствует тому, что по парилке распространяется уже нагретый воздух; если вентиляционный вход расположить в другом месте, то он будет подавать в помещение холодный воздух, нарушая тем самым теплообмен.

Выход нужно устанавливать на противоположной стороне от входа.

Обратите внимание! Часто встречается распространенная ошибка: вход и выход размещены на едином уровне. Это создает замкнутый цикл, который практически не затрагивает большей части комнаты. В результате снизу будет слишком холодно, а под потолком – слишком жарко.

При обустройстве бани важен не только правильный выбор той или иной схемы вентиляции. Большое значение имеет и диаметр вентиляционных отверстий. Рассчитывается он так: на каждые 24 см отверстия должен приходиться один кубометр помещения, а иначе циркуляции происходить не будет.

Стоит отметить, что входы и выходы желательно оборудовать заглушками для регуляции интенсивности воздухообмена. Шахты должны закладываться еще при строительстве бани.

Способы вентиляции бани – что лучше?

Парильное помещение может вентилироваться как путем естественного движения воздуха, так и искусственно, с помощью специально установленного вентилятора. Искусственную вентиляцию по праву считают более простой, ведь правильно оборудовать вход/выход можно лишь при наличии специальных знаний и немалого опыта.


Обратите внимание! Для обеспечения искусственной вентиляции воздуха подходит отнюдь не каждый канальный вентилятор. Установленная модель должна хорошо переносить высокую влажность и перепады температуры, а иначе электроника сломается, что крайне опасно в обычном деревянном сооружении, коим зачастую и является русская баня.

Технология обустройства вентиляции в парилке

Для начала отметим, что приток воздуха в первую очередь зависит от печи. Поэтому стоит выяснить, как это работает.

Где начинается вентиляция бани

Стоит отметить, что топка может располагаться и в самой парилке, и в соседней комнате. Для обкладки печи используется кирпич или камень. Между обкладкой и металлом требуется оставлять 5-сантиметровый зазор.

Нередко топку устанавливают в комнате отдыха – так и мусор не будет скапливаться, и не придется бежать к парной каждый раз для того, чтобы подкинуть дров. А теперь – непосредственно к работе.

Первый этап. Приточная вентиляция

Для нее оборудуется специальный канал, расположенный над полом. Канал должен располагаться у топки там, где уложен металлический лист, защищающий дерево от попадания углей.

Шаг первый. Для начала нужно соорудить специальный короб, который был бы примерно на 1/5 больше дымохода. Короб выводиться на улицу, а не под пол, иначе в парилке будут постоянно витать неприятные ароматы.

Обратите внимание! При расположении топки непосредственно в парильном помещении необходимо сразу два короба – второй будет конвекционным.

Шаг второй. Далее нужно обустроить специальный подиум возле стены, в которой проделано отверстия для притока воздуха. Для этого «ребром» выкладываются три ряда кирпича – один под стеной, второй посредине, а третий – у края.

Шаг третий. Производится кладка для печи высотой в 25 см до самого кирпичного экрана, в верхней части ее (кладку) нужно перекрыть. На месте непосредственног о расположения печи не нужно ставить два последних кирпича – так свежий воздух будет идти в саму печь. Торец нужно заложить кирпичом.

Шаг четвертый. Конвекционный короб должен доводиться до конца. На его торце устанавливается поддувало. Под него нужно обязательно что-то подложить, иначе она будет постоянно тереться о пол при открытии/закрыти и.

Шаг четвертый. После сооружения подиума можно устанавливать печь. Это лучше сделать на специальные металлические уголки, что позволит равномерно распределить нагрузку на короб. Осталось лишь обложить печь и установить экран с несколькими отверстиями. Эти отверстия и будут вентиляцией, которая позволит прогревать комнату горячим воздухом.

Второй этап. Отточная вентиляция

Технологию сооружения главного теплового насоса мы уже рассмотрели. Осталось лишь позаботиться об оттоке воздуха. Идеальный вариант – установить отточный короб диагонально по отношению к приточному, что позволит максимально эффективно вентилировать парилку.

Шаг первый. Если кирпичная рубашка одной из стен выходит, к примеру, в комнату отдыха, то необходимо просто вывести туда еще одну дверку. Так можно убить сразу двух зайцев: и воздух из парилки выводить, и предбанник обогревать (разумеется, если короб установлен правильно).

Шаг второй. Сооружение короба. Этот короб нужно сделать площадью 125 см² (+ 10%) и установить примерно в 30 см над поверхностью пола. Далее вентиляционный канал должен идти через стену к потолку и выходить на улицу.

Обратите внимание! Для сооружения конструкции можно использовать уже готовые вентиляционные коробы, обшив их после сборки вагонкой. Так изделия будут выглядеть естественнее, не отличаясь от общего фона.

О нагреве и вентиляции

Если при работе печи открыты нижние дверки, то воздух, проникая через них, прогревается и покидает помещение через верхние (но не полностью – некоторая его часть опускается и нагревается повторно). Нижнюю дверку следует открывать еще до растапливания печи, чтобы обеспечить ее «разгон».

Парилка при этом будет нагреваться до тех пор, пока горячий воздух не достигнет нижней части короба, после чего он начнет выдавливать более прохладный и тот, в свою очередь, выходит наружу и нагревает все, что попадается на пути. Так парилка одновременно вентилируется и нагревается, и именно так должна функционировать правильная вентиляция.

Обратите внимание! Конвекционные дверки открываются каждый раз, когда в парилке кто-то есть. Эти дверки, будучи соединенными с соседними помещениями, прогревают их.

В качестве заключения

Немногие знают, что при изоляции дымоходной трубы в бане они лишают себя еще одного источника тепла. Конечно, не стоит оставлять раскаленный дымоход в «голом» виде, необходимо сделать вокруг него кожух из кирпича, на втором ряду соорудив дверку-поддувало. А если сверху оборудовать вторую дверку, то выйдет самый настоящий тепловой насос, который будет и прогревать, и вентилировать помещение.

Видео – Парилка своими руками

Грамотно организованная вентиляция в парилке русской бани обеспечит поддержание оптимального микроклимата и комфортное пребывание в помещении, а также более долгий срок службы конструктивных узлов (пола, потолка, стен, полков). Различают несколько основных схем устройства вентиляции парной, но есть ряд обязательных моментов при реализации любой из них. Перед началом строительства парилки предстоит внимательно изучить различные виды систем циркуляции воздуха и всё, что с ними связано.

Нужна ли в парилке вентиляция

Установка вентиляции в парной — это предотвращение множества негативных моментов:

  • отравления угарным газом или дымом в случае обратной тяги в печи
  • появления затхлого воздуха
  • падения температуры в парной ниже уровня комфорта
  • постепенного размножения вредных микроорганизмов
  • быстрого гниения конструкций из древесины

Виды вентиляции

При проектировании вентиляции парилки русской бани есть возможность выбрать, какой вид системы подходит для вашего сооружения и его затратность по времени и средствам. Опираясь на следующие факторы:

  • пропорции парной и размеры всей бани
  • наличие возможности максимально стандартно разметить вентшахты
  • частоту использования парилки (редко, регулярно)
  • свойства материала, используемого для строительства сооружения

можно решить, какой из описанных ниже видов систем вентиляции подойдет в каждом конкретном случае.

Естественная вентиляция

Основана только на разнице давления и температур, без применения каких-либо дополнительных устройств. Она имеет следующие условия и показатели:

  • экономична
  • применима в парилках из древесины
  • подходит для небольших по объёму сооружений
  • усиливается наличием щелей, с прямым стоком в полу или дополнительными зазорами в стенках (между бревен или бруса)
  • требует хорошее утепление всей конструкции

Устройство естественной вентиляции опирается на общую схему монтажа системы циркуляции воздуха в парилке.

Механическая вентиляция

Отличается наличием дополнительных частей (встроенный вентилятор, клапан на входе воздуха, дефлектор снаружи на трубе). Монтируется, если присутствует один из перечисленных факторов:

  • основной материал, используемый при строительстве, будет: природный камень, пеноблоки, кирпич
  • парилка строиться объёмом более 18 куб. м
  • нет возможности соблюсти стандарт расположения естественной вентиляции
  • мощная, трудно регулируемая печь

Комбинированная вентиляция

Содержит в себе как естественную, так и механическую системы вентиляции. Она устанавливается, если в уже построенной парилке естественная вентиляция не справляется и требуется усилить циркуляцию воздуха или контроль над воздухообменом.

В парной бани для контроля температуры и уровня влажности используют термометры и гигрометры. Опираясь на их показания, регулирование заслонки (на естественной вентиляции) и дополнительных устройств (в механической либо комбинированной системах вентиляции) позволяет создавать комфортные условия пребывания в парилке. В механической и комбинированной системе основным элементом вентиляции будет встроенный вентилятор. Создание принудительной вентиляции требует внимательного ознакомления с видами и моделями вентиляторов и вариантами схем монтажа самой системы.

Вентилятор для принудительной системы воздухообмена

В парилке температура воздуха может достигать 130°С и обычный канальный вентилятор просто расплавится. Поэтому необходимо использовать аппарат исключительно из стеклонаполненого полиамида. Он выдержит как высокую температуру, так и повышенную влажность.

Конкретную модель вентилятора выбирают в зависимости от технических характеристик, диаметра отверстия и способа крепления. Если позволяют финансовые возможности, то есть смысл установить полностью автоматизированную систему обеспечения притока и оттока воздуха в парилке.

Схемы вентиляции в парной

Баня и, соответственно, сама парная строятся с учетом потребностей того, кто собирается ими пользоваться. Размер, расположение, конкретное устройство вентиляционных каналов должны соответствовать объёму, архитектурной задумке и используемому строительному материалу.

Принцип работы встроенной вентиляции в парилке бани основан на простых законах физики. Холодный воздух, попадая в помещение парной через приточный люк, быстро нагревается и поднимается к потолку, выталкивая уже отработанный горячий воздух в выводящий вентканал.

Основная схема размещения каналов подачи и забора воздуха в парной:

  • Входное отверстие для поступления воздуха извне устанавливают выше горизонта пола, предпочтительно рядом с печью.
  • Канал для выхода использованного, загрязненного воздуха должен находиться ниже потолка на 10-12 см.
  • Для полноценной циркуляции воздушной массы вентканалы целесообразно располагать на противоположных стенах.
  • Размеры вентиляционных входов и каналов должны быть одинаковыми и зависят от объёма помещения.
  • Нормы пожарной и санитарной безопасности требуют полную смену воздуха в парной через четыре часа.
  • Устройство вентиляции в парилке предусматривает жалюзи на входных и выходных отверстиях (для регулирования уровня циркуляции).

Существует множество способов сооружения вентиляции в парилке в бане. Рассмотрим самые популярные схемы:

Вариант 1

  • входное отверстие находится сразу за печкой, в полуметре от пола, с естественной вентиляцией и заслонкой;
  • вытяжка расположена в стене напротив, не выше 20-30 см от пола, с встроенным вентилятором.

Эта схема позволяет регулировать равномерное нагревание воздуха и постоянную циркуляцию.

Вариант 2

  • воздух попадает в парилку через вентканал с выходом за каменкой (от пола маленькое расстояние, не выше 20 см, с естественной вентиляцией и заслонкой)
  • отток происходит через люк в стене напротив (от потолка ниже на 20 см, с встроенным вентилятором)

Очень простой принцип действия, так как воздух быстро нагревается и вентилятором протягивается через всё пространство парилки. Минус данной схемы в слабой внутренней циркуляции воздуха.

Вариант 3

  • труба для поступления воздуха находится в стене напротив печи (на высоте 30 см относительно пола, с естественной вентиляцией и заслонкой)
  • вытяжка для оттока воздуха размещается на одной стене с приточным люком (ниже уровня потолка на 30 см, с встроенным вентилятором)

Схема подойдет тем, у кого нет возможности располагать выходы на противоположных стенах парилки. Это наиболее неблагоприятный вариант устройства вентиляции в парной, которого следует избегать.

Вариант 4

  • входное отверстие для поступления воздуха располагают на стене, противоположной печи (над полом не выше 20 см, с естественной вентиляцией и заслонкой)
  • для оттока воздуха используют трубу печки (воздух вытягивается через затоп и поддувало печи)

Если печка в бане топится постоянно, то такая схема будет приемлемой и позволит сэкономить на монтаже вентиляции в парилке.

Вариант 5

  • воздух поступает из отверстия позади печки — каменки (на высоте 20 см над уровнем пола, с естественной вентиляцией и заслонкой)
  • вытягивается воздух через отверстия в полу (необходим сток под полом с выходом на улицу и соединенной с ним вертикальной вытяжной трубой, заканчивающейся чуть выше конька бани)

Данная схема подходит только для парилок с прямоточным сходом воды из парной за пределы бани, но, как и предыдущая, позволяет быстрее смонтировать вентиляцию.

Вариант 6

  • канал для притока воздуха находится под печкой, с естественной вентиляцией и заслонкой
  • отток воздуха происходит через короб, расположенный на противоположной стене от каменки. Канал начинается в 30 см от пола, заканчивается выходом на улицу под потолком, с естественной вентиляцией и заслонкой

У схемы есть отдельное название – Басту, так как это система вентиляции шведской парной с электропечью, которая отлично функционирует и в парилке русской бани. Вентиляция Басту позволяет добиться равномерного прогрева воздуха и не даёт неприятным запахам подниматься, вытягивая их на уровне пола. Этот вариант подходит при условии, что воздух будет поступать из того же места, куда будет уходить. Короб вытяжной вентиляции необходимо огородить деревом для исключения возможности ожогов.

Признаки нарушений системы вентиляции и устранение неисправностей

Парясь в бане, требуется не забывать контролировать исправность вентиляции в парном отделении.

Признаки исправной работы вентиляции парилки в бане:

  • в парной дышится легко, несмотря на высокую температуру и влажность воздуха
  • всё тело прогревается равномерно и воздух его не обжигает

Признаки неисправной системы подачи и вытягивания воздуха в парной:

  • трудно прогреть, стабилизировать и удерживать нужную температуру
  • выпадение конденсата на стенах
  • по полу тянет холодным воздухом
  • воздух прогревается неравномерно
  • образование плесени или грибка
  • неприятный, затхлый запах
  • проблемы с дыханием и головные боли после посещения парной

Даже наличие нескольких признаков означает неисправность вентиляции. Для восстановления необходимого микроклимата в парилке понадобится найти причину плохой работы вентканалов.

Возможные причины неисправности и их устранение:

  1. Засорились трубы вентиляции — необходимо тщательно прочистить
  2. Система вентилирования смонтирована неправильно – по возможности отрегулировать неисправную систему или переделать по одной из выше предложенных схем
  3. Неверно выбрана мощность вентилятора – проверить технические характеристики в соответствии с объемом парной

При отлаженной вентиляции в парилке русской бани процесс парения действительно станет залогом хорошего здоровья и долголетия.

Может быть сделана по разным схемам, но в том, что без нее в этом строении не обойтись, сомневаться не приходится.

От наличия в бане вентиляции зависит не только правильное распределение тепла в помещении, но и безопасность посетителей, а также долговременность службы деревянной банной постройки. В бане, особенно – в парном помещении, всегда большое количество воды и пара, а деревянные поверхности впитывают в себя влагу, и периодическая просушка помещения просто необходима. Однако, она будет недостаточно эффективна, если не организована постоянная вентиляции в помещениях, которая значительно снижает эффект поглощения древесиной влаги, так как воздух находится в непрерывном движении.

Принцип работы вентиляции в бане

Работа вентиляционной системы основана на известных законах физики, а принцип ее обустройства достаточно прост и понятен.

  • В помещении бани устраиваются два вентиляционных окна, одно из которых обеспечивает приток свежего воздуха , а второе дает возможность выхода нагретому и переувлажненному.
  • От точного расположения вентиляционных окошек будет зависеть, в какую область помещения более интенсивно будет поступать нагретый от воздух, который двигается под давлением более тяжелого холодного, поступающего извне. Поэтому , иногда вместо одного выходного отверстия устраивается два — это делается для того, чтобы иметь возможность направить поток в нужном направлении, открыв на определенную величину одно из них или оба одновременно.

Таким образом, весьма немаловажным фактором является и размер окошек, а также возможность регулировки открываемого ими просвета. Для этого на них устанавливают дверцы-задвижки, которые можно прикрыть полностью или же оставить открытой небольшую щель.

  • Еще одной важной задачей является правильный расчёт общего размера вентиляционного окошка с учетом площади конкретного помещения.

— Если установить слишком большие проемы , парная или никогда не сможет нагреться до нужной температуры, или это приведет к перерасходу топлива или энергоносителя, или же чтобы добиться требуемой температуры, придется долго регулировать расстояние, на которое нужно открыть каждое из вентиляционных окошек.

— При недостаточно больших размерах вентиляционных окошек, интенсивность движения воздуха будет заметно понижена, а значит , может произойти перегревание помещения или перенасыщение воздуха влагой.

Итак, от размера вентиляционных проемов , их расположения и от оснащенности системы дополнительными элементами регулировки будут зависеть мягкое поступление, равномерное смешивание и удаление воздуха из помещения. То есть, необходимо предусмотреть все эти параметры для того, чтобы в комнате не возникало резких термических перепадов для отдельных частей тела моющегося в бане человека, например, когда по ногам дует холодный воздух с улицы, а голова в это же время находится под воздействием очень высоких температур.

Разница в температурах воздушных потоков будет в любом случае , и это нормально, но посетители не должны ощущать от этого какой бы то ни было дискомфорт. Поэтому воздух должен смешиваться максимально равномерно — это и зависит от правильной схемы вентиляционной системы.

Важные нюансы планирования вентиляционной системы в бане

Прежде чем приступать к выбору системы вентиляции и наиболее подходящей конструкции, нужно разобраться в некоторых нюансах, которые применяются при монтаже любой из них:

  • Вентиляционная система закладывается в процессе — прокладываются необходимые каналы и устраиваются проемы , в которые они вмуровываются или к которым подсоединяются. Непосредственно сами регулируемые окошки устанавливаются после декоративной обшивки помещения.

Для того, чтобы провести эти работы беспроблемно, нужно обязательно включить вентиляцию в проект бани, чтобы проводить все дальнейшие строительные работы с опорой на него.


  • Вентиляционные проемы , в идеале, должны иметь одинаковый размер. Если необходимо ускорить отток отработанного воздуха, то вытяжное отверстие делают немного больше приточного, но в целях безопасности, его в любом случае запрещено делать меньше последнего. Иногда, как уже говорилось выше, вместо одного устраивают два вытяжных окошка, не только для регулировки распределения потоков, но и в целях обеспечения безопасности.
  • Вентиляционные окна должны обязательно иметь дверцы или задвижки. Предпочтительнее устанавливать последние, так как они закрываются более герметично, не оставляя щелей.

  • Дверцы-задвижки при первичном прогревании парной закрывают полностью до момента достижения необходимой температуры.
  • Регулируемые задвижки необходимы и потому, что приток холодного воздуха зависит от времени года. Так, при отрицательной зимней температуре холод более интенсивно поступает в теплое помещение. Поэтому в этот период окна вентиляции не открываются полностью, сдерживая поток холода.
  • Расчет площади поперечного сечения вентиляционного окошка производят, опираясь на объем банной комнаты. Существует норма, что на ее один кубометр необходимо площадь окна в 24 кв. см.

  • При неправильных расчетах , с отклонениями в одну или другую сторону, помещение не будет достаточно проветриваться или наоборот , будет слишком холодным.
  • Окошки вентиляции никогда не располагают напротив друг друга и на одном уровне, так как горячий воздух не будет иметь нормальной циркуляции и не охватит все необходимые области прогрева. Не будет происходить и его равномерного смешивания, поэтому нужно тщательно высчитать правильность размещения элементов вентиляции.
  • Окошки для вытяжки всегда располагают на высоте немного ниже потолка, потому, что перегретая воздушная масса поднимается вверх . Если для нее предусмотрен выход, она устремляется в вытяжное отверстие, что способствует своевременной очистке воздуха в помещении. Только при этих условиях помещение бани будет приносить пользу, и в ней сможет создаться благоприятная и оздоровительная атмосфера.

Виды вентиляции

В разных случаях, в зависимости от конструкции здания и общего объема банного помещения устраивается один из видов вентиляции.

Естественная вентиляция

Этот вид системы проветривания основан на разнице температуры и давления на улице и в помещении. Эффективность такой вентиляции достигается правильным размещением приточного и выходного окошек. Так, вход д ля внешнего воздуха располагают рядом с , на высоте 250 ÷ 350 мм от пола, а вытяжные окошки – обычно на противоположной стенке помещения, ниже потолка на 150 ÷ 250 мм.

Считается, что этот вариант не особенно подходит для помещения парной, так как самое нагретое место в этой комнате — это верхняя ее область, а холодная — это пол. Настроить естественную вентиляцию в таких условиях достаточно сложно, но если расположить ее элементы правильно, то и при этом распределении воздушных потоков можно достичь желаемого эффекта.

Принудительная вентиляция

Существуют специальные электронные системы для саун и парных русских бань, которым и доверяется контроль за температурой и поступлением воздуха.

На панели управления выставляется нужная температура и уровень влажности, которые должны поддерживаться в помещении, создавая комфортную атмосферу в бане. Такие системы проводятся и подключаются специалистами, и стоят подобные услуги достаточно дорого.

Другой вариант пр инудительной вентиляции — проще в устройстве и доступнее по цене. Этот способ вентилирования бани можно назвать самым распространенным , так как создаст нужную атмосферу вне зависимости от погодных условий «за бортом».

В этой системе, кроме правильно расположенных вентиляционных окошек, будет необходимо такое устройство, как вентилятор, работающий на вытяжку . Комбинированный вариант особенно хорош для бань, расположенных внутри дома, где окошки вентиляции не встроены во внешнюю стену, а к ним от нее проложен длинный вентиляционный короб. В этом случае вентилятор в нужной мере обеспечивает поступление и отток воздуха.


Канальный вытяжной вентилятор должен соответствовать особым условиям «банной» эксплуатации

Нужно отметить, что для бани приобретаются специальные вентиляторы, которые имеют усиленную гидроизоляцию элементов электрической схемы и механической части. Кроме этого, такие приборы должны выдерживать высокие температуры, не теряя при этом работоспособности. Рабочий диаметр и мощность прибора выбираются в зависимости от объема помещения.

Требуемая разновидность вентиляции подбирается индивидуально для разных помещений и типов бань, поэтому выбирая схему, нужно тщательно все продумать и высчитать. Очень часто есть смысл пр едусмотреть и комбинированную схему, сочетающую и естественную циркуляцию воздушных потоков, и возможность, при необходимости, прибегнуть к принудительной.

Видео: основные принципы и схемы банной вентиляции

Распространенные схемы банной вентиляции

На представленных схемах показаны разные варианты взаимного расположения каменки и полок в парной, и советующее им распределение потоков приточного, горячего и смешанного воздуха.

Первая схема (а )

Самая применяемая схема вентиляции в бане, когда окошко для входящего воздуха находится рядом с печью, на высоте от пола в 250 ÷ 350 мм.


Во время нагрева печи-каменки холодный тяжелый воздух, поступающий из вентиляционного окошка, перемещает легкий горячий поток к противоположной стене, поднимая его вверх, к вытяжному отверстию, которое находится на расстоянии от потолка в 150 ÷ 250 см.

Пройдя весь путь , от нижнего окна до верхнего, горячий и смешанный потоки охватывают всю комнату, максимально согревая область верхней полки, расположенной под вытяжным окошком. При недостаточном движении воздуха в верхнее вентиляционное отверстие устанавливают вентилятор.

Во входное отверстие может быть встроен регулятор в виде подвижных жалюзи , который поможет и регулировать интенсивность поступления приточного воздуха, и задавать в определенной мере направление потоку в нужную сторону.

Вторая схема (б )

Естественный интенсивный поддув осуществляется через нижнее окошко, устроенное на противоположной стене от печи. Движение воздуха в этом случае направлено в сторону обогревательного прибора, где подхватывается горячий исходящий от него поток, поднимается и по широкой дуге, охватывающей весь объем помещения, устремляется к вытяжному отверстию.

Эта схема хорошо подойдет для помещения бани, устроенной в доме, и имеющей одну внешнюю стену. Чтобы не протягивать вентиляционный короб на противоположную сторону бани, оба окошка устанавливают в стене, выходящей на улицу.

Третья схема (в )

Эта схема подходит для бани с протекающим . Окно для поступления воздуха расположено точно на таком же месте, как и в первой схеме, около печки-каменки. Выход же организован несколько иначе.

Воздух, после прогрева верхней области парилки, опускается вниз, проходит через щели настила, тем самым помогая испарению собравшейся там влаги, что существенно продлевает срок службы деревянного пола.

Вытяжное же вентиляционное отверстие расположено в соседнем помещении либо в изолированном канале, не имеющем больше выхода в помещение парилки. Обычно оно снабжено вентилятором, чтобы обеспечить устойчивую циркуляцию воздуха по столь сложной траектории.

Схема нельзя назвать очень популярной – применяется она нечасто из-за своей сложности в точных расчетах расположения вентиляционных окошек, достаточно трудоемкого устройства с обеспечением перемещения в его полости воздушных потоков. Однако, следует учитывать то, что она очень эффективна, и способствует максимально равномерному прогреванию парилки и, в то же время , помогает быстрому испарению влаги с деревянных конструкций пола и их просыханию.

Четвертая схема (г )

Четвертый вариант рассчитан на постоянно работающую печь — только в этом случае ее поддувальное отверстие будет выполнять функции вытяжки. Приточное же окно расположено под полкой, установленной на противоположной стене от печи, на уровне ее поддувала.

Холодный воздух направляется в сторону печи и поднимает нагретый ей воздух к потолку. Остывая, воздушные массы вытесняются вниз и уходят в поддувальное отверстие.


Существуют и более сложные схемы, в которых имеется два приточных и два выпускных окна вентиляции с принудительной циркуляцией воздуха. Подобная схема требует тщательной регулировки, по позволяет максимально точно выставлять требуемую температуру в помещении


Как говорилось выше, идеальным вариантом будет проведение монтажа вентиляционной системы одновременно с возведением бани. В случае, если под баню переоборудуется уже готовое помещение, или же производится ее обустройство , лучше всего выбрать комнату или отделить угол, имеющий две внешних стены. В этом случае проблем с устройством вентиляционной системы не возникнет.


Если такой возможности нет и баню располагают в середине частного дома, то существует два варианта устроить проветривание помещения — провести вентиляционный короб, который соединит помещение с улицей, или вывести трубу вентиляции через перекрытие и кровлю. В этом случае трубу необходимо закрыть сверху защитным зонтиком, во избежание попадания в вентиляционные каналы осадков и опавшей листвы.

Цены на вентиляционные системы

Вентиляция

Видео: пример самостоятельно обустройства банной вентиляции

Русская баня очень полезна для здоровья. Основополагающим моментом при ее возведении является грамотно обустроенная вентиляция в бане в парилке. В этом помещении, как правило, очень высокая температура и влажность. Правильно организованная циркуляция воздуха — это необходимое условие.

Зачастую многие домовладельцы сомневаются, нужна ли вентиляция в бане в парилке. Предлагаемый материал позволит правильно ответить на данный вопрос и решить все проблемы с обустройством вентиляции без особого труда и без существенных материальных затрат.

Вентиляция в парилке необходима циркуляции возудуха

Для чего нужна вентиляция в парилке

Правильная вентиляция парилки бани помогает решить следующие задачи:

  • поддержание комфортной температуры внутри помещения;
  • безопасность для здоровья;
  • сохранность древесины, использованной для внутренней отделки парной.

Вентиляционные продухи в парилке помогают регулировать температуру, и дольше сохраняют древесину от отсыревания и грибка

Если вентиляция парилки в русской бане будет обустроена неправильно, неизбежно появление таких негативных факторов, как:

  • быстрое остывание прогретого воздуха;
  • скопление газов во время принятия процедур;
  • преждевременное гниение отделочных материалов;
  • появление вредоносных микробов, бактерий, плесени, грибков;
  • неприятный запах.

В предлагаемом материале будет подробно рассказано о том, какой должна быть правильно организованная вентиляция в парилке бани, видео и фото материалы наглядно проиллюстрируют все ключевые моменты.

Основные принципы вентилирования парилки

Конкретная схема обустройства вентиляции обычно подбирается с учетом архитектурных особенностей самого строения, размеров, количества помещений и т. п. При этом необходимо строго соблюдать основные принципы обустройства вентиляционных систем для парилок в русских банях. При их нарушении могут возникнуть различные негативные явления, создающие серьезную угрозу для здоровья и жизни отдыхающих.


Вводное отверстие для подачи свежего воздуха размещается чуть выше уровня пола. Чтобы поступающий воздух сразу прогревался, ввод располагают в непосредственной близи от печи.

Выводное отверстие для использованного воздуха располагают под потолком. Главное, чтобы ввод и вывод для воздуха были обустроены на противоположных стенах.

Важно! Размещать указанные отверстия на одном уровне ни в коем случае нельзя! Воздух во внутреннем пространстве не будет полноценно циркулировать. Возникнет разница температур, создающая серьезную опасность для здоровья.

Размеры вводного и выводного отверстия нужны идентичные. Они подбираются в зависимости от габаритов внутреннего пространства парилки. Для 1 куб. м воздуха необходимо 24 см диаметра трубы. При необходимости допускается обустройство дополнительных воздухоотводов.

Вентиляция парилки обустраивается с таким расчетом, чтобы отработанный воздух полностью сменялся через каждые 3-4 часа. Этого требуют нормы санитарной и пожарной безопасности.


Вентиляционное отверстие в бане оборудуют задвижками, чтобы регулировать поток воздуха

Устройство вентиляции в парилке бани требует обязательного размещения системы задвижек. Можно для этого использовать специальные жалюзи. Это позволит регулировать объем вводимого и выводимого воздуха. В случае необходимости баню можно будет нагреть или охладить очень быстро и без особого труда.

Думать о том, как сделать вентиляцию в парилке бани, нужно уже при составлении проекта. Это позволит грамотно разместить все вентиляционные трубы, отверстия и т. п. во время строительства. Это позволит правильно оборудовать шахты, провести трубы и выполнить все другие работы. Обустраивать систему циркуляции воздуха после завершения строительных работ будет гораздо сложнее.


Перед строительством бани необходимо продумать расположение воздуховодов вентиляции в бане

Разновидности вентиляционных систем для парилки

Вентиляция в бане в парилке (см. фото) используется 3 видов — естественная, принудительная (т. е. механическая) и комбинированная. Выбор конкретной системы производится с учетом таких факторов, как:

  • размер парилки и габариты строения в целом;
  • есть возможность правильно разместить вытяжные трубы;
  • материал, из которого возведена баня;
  • использование бани круглый год или только в дачный сезон.

Теплый воздух легче холодного. Поэтому при правильно обустроенной вентиляции в бане в парилке, нагретые потоки поднимаются к потолку и постепенно вытягиваются наружу через вентиляционное отверстие. Поступающий извне воздух сразу нагревается от печи и проходит в помещение, не создавая разницы температур. Вот основной принцип, по которому работает вентиляция в бане в парилке.

Естественная вентиляция

Естественная система вентиляции обеспечивает воздухообмен за счет разного уровня давления и температуры во внутреннем пространстве (в парилке) и снаружи, т. е. на улице. При выходе отработанного воздуха через выводное отверстие, внутренняя атмосфера в помещении разряжается, создавая условия для втягивания холодного воздуха через нижний ввод. В этом случае нужно особое внимание уделить утеплению бани. В противном случае качественного прогрева не получится.


Естественная вентиляция в парилке в каркасной бане применяется чаще всего для строений небольшого размера, возведенных из дышащего материала, т. е. из древесины. Дополнительными элементами вентиляционной системы в этом случае становятся небольшие щели в бревенчатых стенах. Основной плюс естественной вентиляции — низкая себестоимость.

Принудительная и комбинированная вентиляция

Механическая или принудительная система вентиляции в бане в парилке бывает необходима, если:

  • общая площадь бани велика;
  • строение возведено из кирпича, шлакоблоков, камня;
  • парное отделение очень большое;
  • вытяжные трубы разместить правильно не удается;
  • печь усиленной мощности.

Принудительная вентиляция парилки бани своими руками монтируется без особых проблем. При этом используются:

  • вентиляторы;
  • приточные клапаны;
  • дефлекторы.

Принудительная вентиляция в бане подходит для больших помещений

Нюанс! Система вентиляции в бане в парилке, обогреваемой при помощи газовой колонки, требует обустройства отдельного вентканала.

Комбинированная система вентиляции обустраивается с использованием элементов обеих вышеописанных систем. Свежий воздух поступает естественным путем, т. е. через нижний ввод. Вытягивание отработанных воздушных масс обеспечивается механическими устройствами.


Как выбрать вентилятор для парилки

Классический вентилятор канального типа для парилки не подойдет. Повышенная температура и влажность губительны для подобных приборов. В парильном отделении применяются вентиляторы специального образца. Материалом для их изготовления является стеклонаполненный полиамид. Подобные модели устойчивы к влаге и выдерживают температуру до 130°С.


Стеклонаполненный полиамид — идеальный материал для изготовления вентиляторов для парилки

Модель вентилятора подбирается в соответствии с техническими характеристиками.

Следует помнить! Обычные комнатные вентиляторы можно использовать только для окончательного просушивания и проветривания парилки после принятия процедур и последующей уборки.

При наличии денежных средств можно установить для вентиляции в бане в парилке саморегулирующуюся систему. Это устройство будет автоматически обеспечивать приток и выведение воздуха, температуру, уровень влажности. Желательно приобретать подобные системы только у проверенных производителей.


Основные схемы

Какой может быть вентиляция в парилке бани, схема, видео и другие материалы, прилагаемые ниже, покажут наглядно. Нужно лишь выбрать 1 из 4 прилагаемых вариантов и правильно выполнить все необходимые работы.

Согласно схеме A вводное отверстие для свежего воздуха обустраивается внизу за печкой. Выводной канал монтируется на прямо противоположной стене под потолком.

Вытяжная труба устанавливается вертикально. Длина ее рассчитывается так, чтобы верхний край трубы немного приподнялся над коньком крыши. Это обеспечит нормальное функционирование вентсистемы в период сильных ветров.


Схема А расположения вентиляции в бане

Правильно подобранные размеры труб для отвода воздуха обеспечат естественную циркуляцию воздушных масс. Дополнительная регулировка обеспечивается установкой заслонок.

Применение схемы B предполагается только в том случае, если для обустройства вентиляции можно использовать только 1 из стен парилки. Проемы для воздуха располагают напротив каменки. Вводное отверстие приподнимают на 30 см от чистового пола. Выводное окно приопускается на 20 см от потолочного покрытия.


Схема B Расположение вентиляционных продухов напротив каменки

Проходящий через нижний ввод воздух нагревается от печи и поднимается вверх в направлении воздуховывода. Для нормального функционирования системы необходимы механические вытягивающие устройства.

Согласно схеме C можно обеспечить вентиляцию не только парного отделения, но и подпольного пространства. Вводное отверстие обустраивается в стене позади каменки. Его нужно приподнять над чистовым полом на 20 см.


Схема С с притоком воздуха под полом бани

Прогретый приточный воздух проходит в цоколь сквозь щели протекающего пола. Далее возвращается в парилку и двигается в направлении вытяжного отверстия. Отсюда отработанные воздушные массы выходят наружу.

Для постоянно используемой бани можно применить вентиляцию по схеме D. В этом случае вводное отверстие обустраивается внизу, но напротив печи, а не позади нее, как в других вариантах. Высота над полом — 20 см. Вытягивание отработанного воздуха обеспечивается при помощи поддувала и печной трубы.

Чтобы вентиляция в бане в парилке работала эффективно, необходимо правильно выбрать место расположения печи-каменки. Удобнее всего обустраивать ее именно внутри парного отделения. Если печь расположить в соседнем помещении, эффективность использования вентиляционной системы и самой каменки будет заметно ниже.


Подготовительные работы

Для обустройства вентиляции в парилке необходимо приготовить следующие материалы:

  • кирпич и/или камень;
  • цемент и песок;
  • вентиляционные короба;
  • готовые задвижки или материал для их изготовления;
  • металлический лист;
  • вагонку для обшивки короба;
  • крепежный материал — гвозди, шурупы, саморезы.

Для работы понадобятся следующие инструменты:

  • пила-ножовка;
  • болгарка;
  • молоток;
  • шуруповерт;
  • рулетка, уровень, отвес;
  • строительный миксер;
  • дрель или перфоратор;
  • набор шпателей;
  • емкость для замешивания раствора;
  • технический нож;

Работу лучше проводить в специальной одежде. При необходимости использовать рукавицы и респиратор.

Монтаж приточной вентиляции

Вводной канал для подачи свежего воздуха располагают в непосредственной близости от топки банной печи. Желательно, чтобы впускное отверстие разместилось над листом металлической обшивки, защищающей древесину от случайного попадания мелких углей.


Вначале из подходящего материала нужно сделать короб. Его габариты должны превышать размеры дымохода примерно на 20%. Наружное отверстие короба располагается на наружной стене. В цоколе его размещать нежелательно.

Если топка расположена в собственно парилке, дополнительно обустраивается конвекционный короб. У стены, в которой расположен ввод для воздуха нужно выложить подиум из кирпичей, поставленных «на ребро». Их выкладывают в 3 ряда — под стеной, в середине и с краю.

Кладка для печи обустраивается на высоту в 25 см. Ее нужно довести до экрана из кирпича и обязательно перекрыть. Чтобы вновь поступающий воздух проходил прямо в печь, 2 последних кирпича лучше не укладывать. Торец обкладывается кирпичом.

Конвекционный короб монтируется до конца. В торце оборудуется поддувало. Под ним делается защитная подложка для сохранности напольного покрытия.


Когда подиум полностью готов, можно заняться установкой печи. Для равномерного распределения нагрузки желательно использовать уголок из металла.

После окончательной установки вокруг печи обустраивается каменная или кирпичная кладка. Для формирования зазора ее отодвигают на 5-6 см от печи. Далее устанавливается специальный экран. В нем нужно сформировать отверстия для прохода горячего воздуха.

Монтаж отточной вентиляции

Отточный короб устанавливают в диаметральной противоположности от вводного отверстия. Его приподнимают над чистовым полом на 30 см. Внутренняя площадь короба — примерно 1,25 м².

Через стену отточный короб проводят к потолку и обустраивают для него наружный вывод. Можно выводить отработанный воздух в соседнее помещение. Таким способом можно будет его прогреть без лишних затрат.


Отточную вентиляцию можно разместить сверху на потолке

Чтобы избежать случайных ожогов, короб дымохода необходимо обложить кирпичным или каменным кожухом. При этом внизу обязательно оставляют специальное отверстие с дверкой, которое будет поддувалом. Дополнительное отверстие, оборудованное сверху, позволит использовать дымоход в качестве теплового насоса, это создаст и прогрев помещения и правильную циркуляцию воздуха.

Как проветривать русскую баню

Правильное устройство вентиляции в парилке русской бани не предполагает использование каких-либо механических приспособлений. Иначе разогретый воздух будет очень быстро выводиться наружу. Эффективность и удовольствие от банных процедур значительно понизятся.


В русской бане используется естественная вентиляция, где отток воздуха производится через форточку

Русскую баню поэтому необходимо тщательно убирать, проветривать и просушивать после каждого использования. Для проветривания в стене, расположенной напротив двери, обустраивается специальная форточка. Можно использовать механическую вытяжку. Дверь при проветривании обязательно нужно держать открытой.

С полатей необходимо удалить листья от веников и случайные предметы. Затем нужно вымыть все поверхности и просушить их полотенцами и/или специальной гигроскопичной тканью. Это защитит от образования плесени и размножения вредоносных микроорганизмов. После уборки, проветривания и просушивания парилка готова для дальнейшего использования.


Парилка в русской бане совмещена с помывочной, поэтому ее нужно просушивать после каждого использования

Как прогреть русскую баню

Сначала нужно растопить печь. Выводные отверстия при этом необходимо держать закрытыми. Открывается только ввод.

Прогрев помещение до нужной температуры, нужно открыть задвижку нижней трубы воздуховывода. Это обеспечит правильную циркуляцию воздуха. Температура понижаться не будет.


Для того чтобы прогреть печь, необходимо открыть задвижку в печи русской бани

Проходя в короб снизу, нагретый воздух постепенно будет вытеснять прохладные воздушные массы к выводному отверстию. При проходе через короб они будут обеспечивать дополнительное прогревание помещения. Параллельно будет проходить также вентиляция парилки.

Если вентиляция работает неправильно

Во время пользования парилкой необходимо периодически проверять исправность вентиляционной системы. При хорошей циркуляции воздуха в парилке всегда легко дышится, тело нагревается равномерно, температура и влажность поддерживаются на требуемом уровне.

Если вентиляция в бане в парилке была смонтирована неправильно или со временем пришла в негодность, могут появиться такие признаки, как:

  • обильный конденсат на вертикальных поверхностях;
  • плесень, особенно по углам;
  • тлетворный запах;
  • неравномерный нагрев воздуха;
  • сквозняки;
  • медленная установка требуемой температуры;
  • чрезмерно быстрая потеря тепла;
  • неприятная внутренняя атмосфера, затрудняющая дыхание.

Плесень в парилке свидетельствует о недостатке вентиляции

Если наличествуют хотя бы 1 или 2 из вышеперечисленных факторов, значит, вентиляция в бане в парилке обустроена неправильно. Другой вариант — засорение и/или повреждение системы, необходимость срочного ремонта и/или тщательной чистки отдельных элементов или вентиляционной системы в целом.


Засорение каналов вентиляции нарушает ее работу

Из всего вышесказанного становится понятно, что правильно сделать вентиляцию парилки бани — это недорого и не очень сложно. Однако при этом требуется тщательное соблюдение всех технологий. Избежать ошибок поможет прилагаемое видео «Как сделать вентиляцию в парилке бани».

Среди важнейших показателей русской бани традиционно называют температуру и уровень влажности воздуха, забывая об еще одном фундаментальном показателе – воздухообмене. Это очень опрометчиво, ведь даже если вы тщательно утеплите помещение и добьетесь комфортной влажности, пребывание в парной с затхлым воздухом будет не только дискомфортным, но и опасным. Если вы хотите минуть такой участи, заранее позаботьтесь о вентиляции в парилке. Обустроить такую систему можно даже своими руками – давайте детально разберем, как это правильно сделать.

Зачем в русской бане нужна вентиляция?

Прежде чем перейти к описанию особенностей непосредственного технологического процесса, для начала проясним, зачем вообще необходима вентиляция в бане в парилке. Не секрет, что многие скептики считают ее обустройство лишь неоправданной тратой времени и средств, но это далеко нет так – отсутствие вентиляционной системы может привести как минимум к трем резко негативным последствиям.


Типы вентиляционных систем для парилки

Вентиляция в бане в парилке может быть трех типов:

  • естественная;
  • механическая;
  • комбинированная.

Естественная система предполагает, что циркуляция воздуха обеспечивается за счет разницы уровней давления и температуры в парной и на улице. Принцип действия здесь простой: сначала горячий воздух поднимается в верхнюю зону парилки, а потом уходит через вытяжное отверстие на улицу, тем самым разряжая атмосферу в бане, – это и создает условия для втягивания нового воздуха через приточное отверстие. Плюс такой вентиляции – минимальные финансовые затраты. Но здесь нужно учитывать один нюанс: при недостаточном утеплении конструкции естественный воздуховод будет преградой для качественного прогрева бани.

Механическая вентиляция функционирует посредством специальных приборов, контролирующих выход отработанного воздуха и подачу новых воздушных потоков в парную. Как правило, в роли таких приборов выступают разного рода вентиляторы. Плюс механической системы в том, что вентиляционное оборудование можно установить практически в любой зоне помещения.

Совет. Для бани не подойдет классический канальный вентилятор, так как он не перенесет тяжелых условий парилки – тут лучше использовать специальные модели из стеклонаполненного полиамида, выдерживающие высокие температуры – до 130 градусов.

Комбинированная вентиляция соединяет в себе элементы и естественной, и механической систем. Функционирует таким образом: за вытягивание отработанного воздуха отвечают механические приборы, а свежий воздух заходит через отдельное приточное отверстие.

Схемы вентиляции

Есть как минимум пять рабочих схем вентиляции, которые можно использовать в парилке – выбирайте конкретный вариант, исходя их конструктивных особенностей вашей русской бани.

  • Приточное отверстие – за печью на расстоянии 50 см от каменки, а вытяжное – напротив, на расстоянии 20 см от основания пола. Воздух устраняется принудительно – это обеспечивает вентилятор, встроенный в нижний проем.
  • Приточное отверстие – за нагревательным прибором на расстоянии 30 см от основания пола, вытяжное – на расстоянии 20 см от пола на противоположной стене. Воздух уходит принудительно – с помощью вентилятора. Главная особенность схемы – очень высокая скорость нагрева свежего воздуха.
  • Оба проема – и проточный, и вытяжной – размещаются на одной стороне прямо напротив печки, но на разных уровнях: первый – на расстоянии 30 см от основания пола, второй – 20 см от потолка. Система функционирует с использованием вентилятора, который монтируется в вытяжное отверстие.

Совет. Такая схема подойдет для бань с внутренним размещением парилки – когда комната имеет лишь одну внешнюю сторону.

  • Приточное отверстие – за печкой на высоте 20 см от основания пола. Вытяжного отверстия нет – вместо него предусмотрен специальный протекающий пол: отработанные воздушные массы сквозь его щели проходят к вентиляционной трубе. Такая система гарантирует выполнение дополнительной функции – оперативное просыхание пола.
  • Приточный проем – напротив печки на расстоянии 20 см от основания пола. Роль вытяжного отверстия возлагается на поддувало. Такая схема подходит лишь для тех бань, где отопительный прибор работает беспрерывно.

Общие правила организации вентиляции в парилке

Какой бы вариант вентиляционной системы вы не выбрали, обустраивать ее нужно по определенным правилам.

Во-первых, все отверстия для вентиляции желательно выполнить еще на этапе возведения бани, так как пробивание каналов в уже готовой конструкции – очень затруднительный процесс. Идеальный вариант – определиться с подходящей схемой во время проектирования русской бани, чтобы своевременно внести все необходимые правки в рабочий план.

Во-вторых, габариты вытяжного отверстия должны быть приблизительно такими же, как и размеры приточного проема. Во всяком случае, «выход» не должен быть меньше «входа», иначе нельзя будет обеспечить полноценный отток отработанного воздуха из парилки. А чтобы ускорить этот процесс, разрешается увеличивать габариты вытяжного проема и даже обустраивать в одном помещении два «выхода».

В-третьих, чтобы регулировать воздушный обдув парилки, все отверстия вентиляции должны быть оснащены специальными задвижками или жалюзи. Они пригодятся вам в нескольких ситуациях: при разогреве парилки, когда отдушины нужно будет прикрыть для быстрого повышения температуры до необходимого уровня, а также в морозное время года, когда холодный воздух будет активно стремиться в теплое помещение.

В-четвертых, сечение отверстия вентиляции должно соотноситься с площадью парилки в пропорции: 1 куб. м площади – 24 см сечения. Если отверстия будут маленькими, воздух в помещении не сможет быстро обновляться.

Безусловно, организация вентиляции в бане своими руками – задача не из самых легких. Но она принципиально необходима: без воздухообмена о комфорте, безопасности и долговечности парилки можно забыть. Теперь вы знаете главные правила и тонкости этой работы – если будет их неуклонно придерживаться, точно сможете сделать качественную вентиляционную систему даже без профессиональной помощи.

Вентиляция в бане: видео

Обеспечение вентиляции в бане: фото


Качественная вентиляция в бане своими руками: простая инструкция | Баня | От А до Я

Баня – теплое помещение, которое производит повышенное количество пара. При некачественной вентиляции такого строения внутри может образоваться плесень и грибок, что приведет к скорейшему разрушению постройки. К тому же, вентиляция в бане влияет на правильное распределение тепла. Как сделать качественную вентиляцию в бане самостоятельно – далее.

Принцип работы банной вентиляции

Существует два основных типа вентиляции – естественная и принудительная.

Работа естественной вентиляции основана на физических законах циркуляции воздуха. В помещении должно быть два вентиляционных отверстия – для притока и оттока воздуха. Через приточное отверстие воздух поступает внутрь помещения, а через отток выходит наружу вместе со скопившимся паром и влагой.

Принудительная система вентиляции несколько отличается от предыдущей. Она предусматривает всего одно отверстие, в которое встроен вентилятор и выводящая труба с клапаном.

Устройство вентиляции в бане пошагово

Рассмотрим поэтапный процесс работ при условии наличия уже готовой постройки.

Шаг 1. На месте, где планируется установка вентиляции, прикладываем трубу и делаем разметку.

Шаг 2. Электролобзиком вырезаем окружность в отделке, удаляем ненужную часть.

Шаг 3. Строительным ножом вырезаем утеплитель и сопутствующие мембраны.

Шаг 4. Делаем несколько сквозных отверстий длинным сверлом, чтобы не ошибиться с вырезом для вентиляции с наружной стороны. Делаем разметку снаружи, вырезаем отверстие для трубы.

Шаг 5. Отрезаем фрагмент трубы для клапана, зашкуриваем края.

Шаг 6. Одеваем на переходник вент клапан.

Шаг 7. Полученную конструкцию вставляем в вентиляционную трубу.

Шаг 8. Измеряем толщину стены бани. При помощи ножовки по металлу отрезаем кусок трубы, равный толщине стен строения.

Шаг 9. Фрагмент трубы с клапаном вставляем в полученное отверстие.

Шаг 10. Изнутри в трубу монтируем вентилятор и закрепляем прибор с помощью саморезов.

Шаг 11. Одеваем декоративно-защитную решетку. Крепим к стене провод электропитания, чтобы он не болтался.

Шаг 12. С наружной стороны фиксируем клапан и надеваем на него декоративную решетку с москитной сеткой.

Об устройстве вентиляции в бане нужно помнить еще на этапе строительства, ведь это важная составляющая данного объекта. Система воздухообмена избавляет помещение от образования сырости, плесени и грибка, а стены – от скорейшего гниения. Вентилироваться должна как сама парная, так и подпольное ее пространство.

8 советов по установке вытяжного вентилятора для душа

Если вы чувствуете, что не можете дышать после того, как приняли приятный горячий душ или ванну в своей ванной комнате, пришло время узнать все о 8 советах по установке вытяжного вентилятора для душа. Независимо от того, где вы живете, влага от купания может попасть в ванную комнату. Если он не высохнет должным образом, слишком много влаги всегда может создать неприятную плесень, которая действительно может проникнуть в плитку и затруднить очистку.

Споры плесени также могут образовываться, и контакт с ними может привести к нездоровому образу жизни. Итак, если у вас возникли проблемы с избытком пара или влаги, прочитайте ниже, и вы сможете установить свой собственный вентилятор для душа в кратчайшие сроки.

Шаг 1. Выберите тип вашего вентилятора

Большинство людей предпочитают работать с центробежным вытяжным вентилятором, который можно прикрепить к потолку. Вы также можете выбрать между саморегулирующимися или автоматическими вентиляторами. Тем не менее, проверьте напряжение выбранного вентилятора, чтобы убедиться, что оно не слишком высокое или слишком низкое.

Шаг 2. Выберите размер вентилятора

При выборе размера вентилятора необходимо учитывать скорость воздушного потока.При установке вытяжного вентилятора в ванной вам, как правило, понадобится вентилятор, способный выдерживать от 6 до 8 изменений потока воздуха в час.

Шаг 3. Помните о существующих водопроводных трубах и кабелях

При установке в стену, а не в окно, необходимо убедиться, что водопроводные трубы не проходят под стеной, особенно если вы арендуете дом . Вы не хотели бы причинить ущерб, который может быть дорогостоящим для ремонта. Иногда кабели могут быть и за стеной ванной комнаты.Вы можете использовать детектор труб и кабелей для сканирования стены, прежде чем начать.

Шаг 4. Подключение вентилятора

Теперь, когда вы готовы начать, правильно подключите вентилятор. Возможно, вы сможете подключиться к настенному выключателю, это будет проще всего. В общем, просто найдите наиболее логичное и доступное место.

Шаг 6. Сделайте отверстие в потолке

Вы можете использовать пространство, где установлен верхний свет, но если его там нет, сделайте свое собственное отверстие.Для этого измерьте вентилятор и убедитесь, что у вас есть небольшое пространство для маневра. Вы также можете использовать свой комплект воздуховодов, чтобы помочь вам в этом. Лучше начать с малого и при необходимости увеличить отверстие, потому что со слишком большим отверстием будет трудно справиться.

Шаг 7. Установка коробки для вентилятора

Используйте стальной стержень для крепления коробки, на которой будет стоять вентилятор, прикрепив ее к выступающим балкам. После того, как вы закрепили монтажный кронштейн, прикрепите к нему резиновый шланг.

Шаг 8 — Прикрепите вентиляционное отверстие к ближайшему перекрытию

Найдите лучший из доступных перекрытий. В инструкциях к вашему комплекту вытяжного воздуховода будет рассказано, как подсоединить шланг к вентиляционному отверстию, которое находится снаружи софита. Сама вентиляция является частью софита.

Как установить вытяжной вентилятор

Опубликовано в среду, 10 февраля 2021 г.

Когда дело доходит до вентиляции ванной комнаты, открыть окно просто недостаточно, вам нужен вытяжной вентилятор.

Но что это такое и как они работают? Что еще более важно, как установить вытяжной вентилятор? Plumbworld составил это руководство, чтобы помочь вам понять, как установить вентилятор на стене или потолке в ванной комнате, чтобы улучшить вентиляцию.

Мы также обсудим, зачем вам может понадобиться вытяжка в ванной комнате не только для удаления пара или запахов. Мы шаг за шагом проведем вас через процесс установки и ответим на основные вопросы по установке вытяжного вентилятора.

Читайте дальше, чтобы узнать больше о вытяжных вентиляторах и о том, как установить их в ванной…

Что такое вытяжные вентиляторы?

По сути, вытяжной вентилятор удаляет влагу из вашей ванной комнаты и необходим, если вы хотите, чтобы ваша ванная комната выглядела свежей.

Зачем нужен вытяжной вентилятор?

Помогая удалять влагу из воздуха, вытяжной вентилятор для ванной предотвращает образование плесени в ванной комнате. Плесень и грибок процветают в теплой и влажной среде, поэтому очень важно, чтобы ваша ванная комната хорошо проветривалась.

Подробнее: Как удалить плесень в ванной

Использование вытяжного вентилятора во время или после душа или ванны, в зависимости от потока воздуха в вашем доме, поможет удалить влагу из воздуха. Даже когда вентилятор включен, вы должны держать дверь открытой, когда ваша ванная комната не используется, и открывать окно, чтобы проветривать ее.

Каковы правила вентиляции ванной комнаты?

Нормы Великобритании относительно того, какая вентиляция нужна вашей ванной комнате, изложены в документе F строительных норм и правил.Это длинный документ, поэтому мы выбрали основную информацию ниже.

  • Ванная комната в Великобритании должна проветриваться либо через окно, либо через вытяжной вентилятор.
  • Если в вашей ванной комнате есть только туалет, вы можете использовать только окно в качестве источника вентиляции.
  • В ванных комнатах новостроек с ванной и душем необходима механическая вентиляция в виде вытяжного вентилятора. Это связано с тем, что новостройки строятся более герметичными, поэтому естественная вентиляция намного ниже.
  • Требования к вентиляции для ванной комнаты: 15 литров в секунду/54 м3 в час.

Последний пункт означает, что 15 л/с, или 54 м3/ч, относится к измерению того, сколько старого воздуха заменяется новым воздухом.

Какие существуют типы вытяжных вентиляторов?

Когда речь идет о типах вытяжных вентиляторов, существует три общих варианта установки, которые подробно описаны ниже:

  • Потолочный вентилятор, воздуховод через карниз крыши, наружу через вентиляционное отверстие в стене
  • Настенный вентилятор, воздуховод прямо наружу вентиляция
  • Вентилятор в оконном стекле

Из трех вариантов первые два являются наиболее распространенными и простыми в установке.Важно отметить, что для этих настроек есть определенные названия. Потолочный вентилятор называется «встроенным» или «центробежным вентилятором». Однако действуют они по-разному. Настенный вентилятор будет называться «осевым» вентилятором, и мы подробнее объяснили каждый из них ниже.

  • Осевые вентиляторы: подключаются непосредственно через внешнюю стену и используются, когда нет необходимости перемещать воздух на большие расстояния.
  • Центробежные вентиляторы: часто устанавливаются на потолке, они предназначены для ванных комнат, расположенных не близко к внешней стене, а над 1. 5 м.
  • Канальные вентиляторы: обычно устанавливаются на потолке и могут использоваться для очень длинных воздуховодов до 40 метров.

Вытяжной вентилятор какого размера мне нужен?

Чтобы узнать размер вытяжного вентилятора, который вам нужен, вам нужно будет рассчитать скорость вытяжки — цифру, которая говорит вам, сколько воздуха можно удалить из комнаты за один час. Измеряется в кубических метрах в час.

Чтобы рассчитать мощность вытяжки, вам необходимо рассчитать кубические метры вашей ванной комнаты.С помощью рулетки запишите высоту, ширину и длину комнаты в метрах. Сделав это, перемножьте три цифры вместе, чтобы получить размер в кубических метрах.

Подробнее: Все, что вам нужно знать о вентиляции ванной комнаты

Мощность вытяжки, необходимая для вашей ванной комнаты, зависит от ее размера. Однако, как мы уже говорили, строительные нормы и правила гласят, что минимальная производительность вентилятора, которая должна быть в вашей ванной комнате, составляет 54 м^3/ч (или 15 л/с), если в комнате нет открываемого окна. 3/час — кубометров в час.

Сколько стоят вытяжные вентиляторы?

Средняя стоимость вытяжного вентилятора зависит от того, новый он или сменный. Возможно, вам также придется учитывать стоимость установки. Средняя стоимость замены существующего вентилятора составляет 175 фунтов стерлингов за вентилятор и установку. Однако для нового вентилятора это может стоить около 300 фунтов стерлингов.

Как соответствовать потолочному экстрактору вентилятора
