| Напор Н и политропный к. п. д. цпол турбокомпрессора в зависимости от его производительности V. [16] |
Для производственных холодильных установок наиболее приемлемыми течеискателями являются спиртовые и пропановые галоидные лампы, у которых меняется цвет пламени, если в воздухе содержится фреон. [17]
После монтажа проверяют герметичность подсоединения прибора и его сильфонов галоидной лампой при наличии фреона или мыльной эмульсии. Проверяют соответствие показаний шкалы прибора срабатыванию контактов. [18]
Более совершенными способами обнаруживания утечек фреона является проверка соединений галоидной лампой или галоидным электронным течеискателем. [19]
Для обнаружения утечек фреона рекомендуется применять электронные течеискатели; допускается временно использовать галоидные лампы
Добавлять в систему вещества с сильным запахом для определения мест утечки запрещается.
[20]Устанавливают наличие следов масла на соединениях трубопроводов, свидетельствующих об утечке фреона; галоидной лампой проверяют герметичность всех соединений и устраняют утечки фреона подтягиванием соединений. [21]
Утечки малой интенсивности обнаруживают с помощью галогенных течеискателей ( ГТИ-3, ВАГТИ-4 и ГТИ-6) и галоидных ламп. [22]
Испытание на течь заключается в наполнении фреоном вакуумной установки или ее изолированной части и в обнаружении с помощью галоидной лампы следов фреона, выделяющегося из течи. [23]
Если этого недостаточно, то в контур добавляют незначительное количество R12 или другого хладагента и поиск течей ведут с помощью галоидной лампы. Применение чувствительного галоидного течеискателя в отдельных случаях не дает возможности определить место утечек. Это случается, когда стенд находится в заглубленном, например подвальном, помещении небольшого объема или со слабой вентиляцией.
В течение всего процесса наполнения системы фреоном, начиная с первоначального впуска его в систему, проверяют ее на утечку фреона галоидной лампой или течеискателем и при выявлении неплотностей в соединениях немедленно устраняют их, приостанавливая при необходимости процесс наполнения. [25]
После монтажа трубок проверяют герметичность мест соединений давлением воздуха или инертного газа, а во фреоновых системах — дополнительно фреоном с помощью галоидной лампы. [26]
В течение всего процесса наполнения системы фреоном, начиная с первоначального впуска в систему, проверяют на утечку фреона течеискателем типа ГТИ или
Все соединения, сальники, сварные швы, предохранительные клапаны и вентили, соединяющие систему с атмосферой, проверяют на отсутствие утечек фреона с помощью галоидных ламп, а затем с помощью электронных течеискателей.
При обнаружении неплотности в соединениях разрешается лишь незначительное подтягивание болтов или накидных гаек и сальников в целях устранения течи.
[28]
Выход агента через открытые дефектные соединения и поверхности определяют с помощью индикаторов: для обнаружения пропусков аммиака используют индикаторные бумажки, пропитанные фенолфталеином; пропусков фреона — галоидные лампы, течеискатели, водный раствор мыла. [29]
После монтажа все соединения тщательно проверяют на герметичность — сначала инертным газом давлением 10 кгс / см2 ( 98 1 — 104 н / м2), затем фреоном с помощью галоидной лампы. [30]
Страницы: 1 2 3 4
Поиск утечек фреона в системе кондиционирования: способы, рекомендации
Поиск утечек фреона в системе кондиционирования рутинная процедура при техническом обслуживании оборудования. Рассмотрим особенности 5-ти наиболее актуальных способов, которыми пользуются сервисные инженеры.
Чтобы убедиться в негреметичности системы кондиционирования повышают давление в системе до максимально допустимого предела, а через 5 минут проверяют значение давления. Если наблюдается снижение показателей — контур поврежден. Проверка проводится при помощи специальной опрессовочной станции.
Применяем мыльный растворЕсли приблизительно известно место повреждения найти его с помощью простого моющего средства не составит труда. Самый доступный и быстрый вариант — нанести бытовой моющий состав на дефектный участок системы. При наличии повреждения в месте нанесения средства появятся характерные мыльные пузыри.
Погружение дефектной части в воду
Этот способ достаточно трудоемок — необходимо демонтировать потенциально дефектную часть системы (например теплообменник), далее:
- Заполнить элемент сухим азотом и загерметизируйте его;
- Погрузите в воду.
Образование пузырьков при погружении скажет о наличии трещин.
- В список инструментов для поиска течей фреона и других видов хладагента входит галоидный течеискатель. Стоимость прибора высока, также, как и его эффективность (обнаруживает протечки от 150 гр. в год).
- Еще большей эффективностью обладает электронный течеискатель. Применять его стоит совместно с опрессовкой азотом или проверкой мыльным раствором. Уровень точности – от 3 гр. хладагента в год.
- Также вы можете приобрести ультразвуковой течеискатель. Но его цена еще выше, чем у указанных выше приборов.

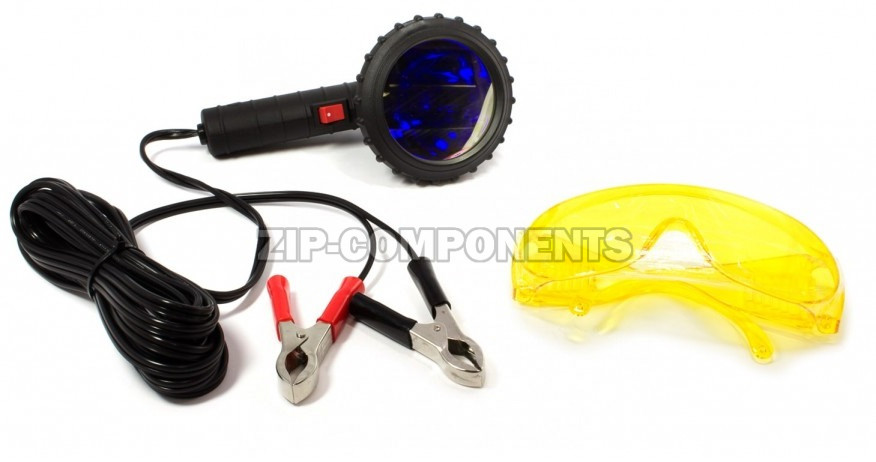

Внутрь контура системы кондиционирования закачивают ультрафиолетовую добавку. С помощью УФ-лампы проводится осмотр всех элементов оборудования после прохождения красителем и фреоном нескольких циклов.
Этот метод оптимальный по стоимости и эффективности поиска утечек фреона. (нет необходимости в опрессовке азотом или покупке дорогостоящего течеискателя).
Основные достоинства ультрафиолетовых красителей следующие:
- Универсальность. Состав может работать не только с фреоном, но и с прочими типами хладагентов, не изменяя их свойства;
- Средство профилактики. Позволяет обнаруживать не только уже поврежденные участки, но и ослабленные места;
- Безопасность. Состав не нанесет вреда человеку или оборудованию;
- Точность. Поиск месторасположения и величину повреждения проводится с высокой точностью.
Если нет ультрафиолетовой лампы — добавка будет заметна в свете любого источника ультрафиолета, в том числе, под светом простого диода.
Какой вариант следует выбрать?
Самое простое решение – применение УФ красителя. Не требуется демонтировать, разбирать и собирать оборудование, тратить деньги на покупку дорогих инструментов. Чтобы влить ультрафиолетовую добавку в систему уходит минимум времени.
Правила и рекомендации при поиске утечек фреона- Течи возникают как в трубопроводах, так и в отдельных элементах сети.
В некоторых случаях получить достоверные результаты можно только с помощью нескольких разных способов проверки; - Контур должен быть под давлением, иначе течь не обнаружить;
- Техника должна действовать в нормальном режиме: крепежи должны быть затянуты, а индикаторы работать без сбоев;
- Азот по своим качествам схож с хладагентами, и поэтому заправлять его в контур можно без опасения;
- Ряд указанных выше методов потенциально способны принести вред, так как выполняются в условиях повышенного давления.
Рекомендуем для поиска утечки фреона в системе кондиционирования обращаться за помощью к специалистам.
