Электросхема кондиционера с электронным управлением TGS/TGX

Схема кондиционера с электронным управлением TGS/TGX

A100     Блок предохранителей и реле

A250     Блок управления отопителя/кондиционера

A302     Центральный процессор 2

A407     Приборная панель

A474     Прибор управления обогревом кабины без/с кондиционером

B203     Реле высокого/низкого давления бака хладагента (кондиционер)

F125     Предохранитель прожектора

F128     Предохранитель постоянно включенных потребителей

F131     Предохранитель вентилятора отопителя

F376     Предохранитель (кл. 15) внутри кабины

F397     Предохранитель отопления передней части, кондиционер

R106     Потенциометр подсветки приборного щитка

X200     Диагностическая розетка (MAN-cats)

X1551   Штекерное соединение – двигателя/EDC/коробки передач II

X1642   Точка массы отопителя кабины без кондиционера/с кондиционером

X1830   Обжимное соединение провода 31002

X1836   Обжимное соединение провода 58000

X2543   Распределитель потенциалов 21-контактного провода 30006

X2544   Распределитель потенциала 21-контактный К-провод

X4643   Распределитель потенциалов провода 59104

X4645   Распределитель потенциалов провода 16000

X4646   Распределитель потенциалов провода 58300

X4732   Распределитель потенциалов провода 16000 освещения переключателя

Y114     Электромагнитное сцепление компрессора

Y117     Электромагнитный клапан переднего кондиционера

1     Датчик температуры испарителя

2     Датчик наружной температуры

3     Датчик температуры теплообменника

4     Серводвигатель свежего воздуха/рециркуляции

5     Серводвигатель боковых форсунок

6     Серводвигатель распределения воздуха

7     Серводвигатель температуры

8     Электродвигатель вентилятора

9     Регулятор вентилятора

B1     Место установки двигателя

E6     Место установки – область центральной электрической сети

F       Место установки приборной панели

F1     Место установки средней части

F4     Место установки передка внутри слева

Электросхема системы кондиционирования Шевроле Лачетти Chevrole Lachetti (Дэу Дженра)

Схема соединений системы отопления, ветиляции и кондиционирования (начало): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — блок управления вентиляцией, отоплением и кондиционированием; 4 — переключатель режимов работы вентилятора; 5 — выключатель кондиционера; 6 — лампа подсветки; 7 — реле электровентилятора отопителя; 8 — дополнительный резистор электродвигателя вентилятора; 9 — ЭБУ Sirius D4; 10 — ЭБУ MR – 140; 11 — ЭБУ HV-240; 12 — электродвигатель вентилятора отопителя; 13 — регулятор яркости подсветки приборов

Схема соединений системы отопления, ветиляции и кондиционирования (окончание): 1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — электродвигатель привода заслонки рециркуляции; 4 — реле компрессора кондиционера; 5 — блок управления вентиляцией, отоплением и кондиционированием; 6 — муфта компрессора кондиционера; 7 — ЭБУ Sirius D4; 8 — ЭБУ MR – 140; 9 — ЭБУ HV-240; 10 — реле обогрева заднего стекла

1) Цепь переключателя управления кондиционером, резистора и управления электровентилятором

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ
ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый) Кузов — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С105 (контакт 4, белый) Кузов — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С108 (контакт 24, черный) Кузов — двигатель Слева от блока предохранителей в моторном отсеке
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
s203 (красн. ) Приборная панель За кронштейном аудиосистемы
s204 (пурпур.) Приборная панель За кронштейном аудиосистемы
g201
Приборная панель С левой стороны блока предохранителей на приборной панели
g203 Приборная панель За левым кронштейном аудиосистемы

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

г. КОНТАКТНАЯ КОЛОДКА

s203

s204

2) ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ, ПРИВОДА ВПУСКНОЙ ЗАСЛОНКИ И КОМПРЕССОРА КОНДИЦИОНЕРА

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый) Кузов — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С104 (контакт 24, белый) Передняя часть кузова — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С106 (контакт 20, белый)
Двигатель — блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
s203 (красн. )
Приборная панель
За кронштейном аудиосистемы
g102 ПЕРЕДНЯЯ ЧАСТЬ За правой фарой
g203 Приборная панель За левым кронштейном аудиосистемы

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ


г. КОНТАКТНАЯ КОЛОДКА

s203



Электрическая схема кондиционера Лачетти

⏰Время чтения: 3 мин.

Электрическая схема кондиционера автомобиля Шевроле Лачетти



1) ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ, РЕЗИСТОРА И УПРАВЛЕНИЯ ЭЛЕКТРОВЕНТИЛЯТОРОМ

Перевод обозначений на схемах >>>
Как читать электрические схемы >>>

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый) Кузов — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С105 (контакт 4, белый) Кузов — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С108 (контакт 24, черный) Кузов — двигатель Слева от блока предохранителей в моторном отсеке
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
S203 (красн. ) Приборная панель За кронштейном аудиосистемы
S204 (пурпур.) Приборная панель За кронштейном аудиосистемы
G201 Приборная панель С левой стороны блока предохранителей на приборной панели
G203 Приборная панель За левым кронштейном аудиосистемы



б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА



в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ



г. КОНТАКТНАЯ КОЛОДКА

S203



S204



2) ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ, ПРИВОДА ВПУСКНОЙ ЗАСЛОНКИ И КОМПРЕССОРА КОНДИЦИОНЕРА



а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
С101 (контакт 21, белый) Кузов — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С104 (контакт 24, белый) Передняя часть кузова — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С106 (контакт 20, белый) Двигатель — блок предохранителей в моторном отсеке Блок предохранителей в моторном отсеке
С201 (контакт 76, черный) Приборная панель — блок предохранителей на приборной панели Блок предохранителей на приборной панели
С202 (контакт 89, белый) Приборная панель — кузов Левая часть пространства для ног водителя
S203 (красн. ) Приборная панель За кронштейном аудиосистемы
G102 ПЕРЕДНЯЯ ЧАСТЬ За правой фарой
G203 Приборная панель За левым кронштейном аудиосистемы



б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА



в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ



Электрическая схема системы кондиционера — Руководство по обслуживанию и ремонту Honda Jazz/Fit

*1 : КU с фарами HID

*2 : Кроме КU с фарами HID

G301*2

G301*2

1

: ПРК

G301

G201

: ЛРК

BLU/RED

1

КОМПРЕССОР

СЦЕПЛЕНИЕ

BLK

3

2

BLU/RED

BLK

G402

5

BLK/YEL

ИНДИКАТОР

СВЕТ

BLU

RED/BLK

2

BLK

BLK

ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА

G402

4

3

2

1

4

6

3

5

4

1

2

OFF

BLK

PNK

RED/YEL

RED/BLU

YEL/GRN

BLU/BLK

РЕЗИСТОР ОТОПИТЕЛЯ

3

1

2

BLK/YEL

GRN

№ 1 (80A)

G203*1

G101

G203*1

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
МОТОРНОГО ОТСЕКА

Блок ECM/PCM


TAC

SG3

E12

E4

BLU

PNK

1

2

ACS


E28

ACC

№ 10 (7,5A)

FANC

B6

BLK/YEL

BLU/WHT

№ 11 (30A)

№ 10 (20A)

E18

GRN

GRN

1

2

1

2

GRN

2

5

5

2

2

1

5

2

3

1

RED

BLK

BLU/BLK

1

3

3

1

BLU/YEL

АККУМУЛЯТОРНАЯ
БАТАРЕЯ

ЗАМОК ЗАЖИГАНИЯ

YEL/BLK

BAT

IG2

WHT

№ 3 (50A)

БЛОК РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ ПРИБОРОВ

РЕЛЕ
ВЕНТИЛЯТОРА
РАДИАТОРА

РЕЛЕ
ВЕНТИЛЯТОРА
КОНДЕНСАТОРА

РЕЛЕ МУФТЫ
СЦЕПЛЕНИЯ
КОМПРЕССОРА

КОНДЕНСАТОР
(ЗВУКОИЗОЛЯТОР)

ТЕПЛОЗАЩИТНОЕ
УСТРОЙСТВО

ВЫКЛЮЧАТЕЛЬ
ДАВЛЕНИЯ
КОНДИЦИОНЕРА

ДАТЧИК
ТЕМПЕРАТУРЫ
ИСПАРИТЕЛЯ

РЕЛЕ ЗАДНИХ
ГАБАРИТНЫХ
ФОНАРЕЙ

ВЫКЛЮЧАТЕЛЬ
ВЕНТИЛЯТОРА ОБОГРЕВАТЕЛЯ

ПАНЕЛЬ УПРАВЛЕНИЯ
ОТОПИТЕЛЕМ

ЭЛЕКТРОДВИГАТЕЛЬ
ВЕНТИЛЯТОРА
КОНДЕНСАТОРА

ВЫКЛЮЧАТЕЛЬ
ЭЛЕКТРОВЕНТИЛЯТОРА
РАДИАТОРА
(Закрыт: Выше
93 °C

ПРИВОД
ВЕНТИЛЯТОРА
РАДИАТОРА

порядок прокладки кабелей + пошаговые инструкции по подключению внутреннего и внешнего блока


Кондиционер – один из самых востребованных видов техники в жаркое время года, который широко используется в частных домах, офисах и квартирах. Высокотехнологичное оборудование обеспечивает оптимальные микроклиматические условия в помещении для работы, занятий или отдыха.

Монтаж и последующий запуск систем кондиционирования – довольно сложные процессы, согласны? Но если разобраться в схеме, то можно попытаться выполнить установку и подключение оборудования своими руками.

В этой статье поговорим о том, как подключить кондиционер к сети и какие инструменты для этого потребуются. Также подробно опишем этапы подключения и требования к электрической сети. Для облегчения восприятия материал дополним наглядными фото и видео.

Содержание статьи:

Кратко о принципе работы оборудования

Современные устройства для поддержания оптимального микроклимата в помещении помогут сделать жизнь более комфортной, а также защитят организм от вредного внешнего воздействия.

Климатическое оборудование разделяют по сфере использования – на промышленное, полупромышленное и бытовое. В зависимости от типа установки различают стационарные и мобильные модели.

В зависимости от типа конструкции кондиционеры бывают напольно-полочные, настенные, напольные, кассетные, колонные, канальные, оконные.

Принцип их действия основан на изменении агрегатного состояния фреона в зависимости от давления и температуры в замкнутой системе. Устройства самостоятельно не производят тепло и холод, а лишь переносят его, в зависимости от выбранного режима, – из помещения на улицу или наоборот.

Важно не только правильно установить и подключить климатическое оборудование, но и эксплуатировать его согласно рекомендаций производителя. В числе которых предельно допустимая температура окружающей среды для работы кондиционера, а также обязательное техническое обслуживание, включающее регулярную чистку

Этапы подключения кондиционера к сети

Подключение кондиционера к сети – не менее важный этап, который наступает после выбора, покупки и монтажа климатического оборудования.

Вся работа должна выполняться согласно схем, приведенных в инструкции по монтажу и эксплуатации. Также схемы изображают на крышках внешнего и внутреннего модулей.

Этап #1 — подготовка инструментов и материалов

Подключение кондиционера к сети, как и любые электромонтажные работы, проводится с использованием инструментов, среди которых дрель, пассатижи, набор отверток и другое.

В числе обязательных расходных материалов – шурупы, дюбеля, хомуты, короб из пластика под кабель и прочее.

До начала подключения блоков кондиционера необходимо освободить доступ к местам, в которых будет проводиться их монтаж и присоединение. Из помещения следует убрать все предметы или накрыть их во избежание повреждений от бетонной и кирпичной пыли, мелкой крошки

Точный список необходимых материалов и инструментов зависит от нескольких факторов:

  • модели устройства;
  • требований производителя кондиционера;
  • выбранного способа подключения к сети (через розетку или через отдельную питающую линию).

Особое внимание стоит уделить также оборудованию, от которого зависит стабильность работы устройства. Так, если вы регулярно замечаете скачки напряжения в сети, следует сразу же подобрать .

Для присоединения кондиционера к сети электроснабжения понадобится розетка, провод и автоматический выключатель.

Чтобы рассчитать необходимую длину провода, понадобится учесть:

  • толщину стены;
  • расстояние от стены до наружного и до внутреннего блока;
  • длину кабеля под самими модулями (примерно 1,2 – 1,5 м).

Также желательно предусмотреть дополнительный кабель, чтобы можно было подключить датчики, к примеру, температурный.

Сечение провода подбирается с учетом рекомендаций производителя. В монтажном руководстве приводятся схемы электрического подключения конкретной модели.

Для кондиционеров большой мощности (свыше 1800 Вт), предназначенных для обслуживания помещений с большой квадратурой, стандартные розетки на 16 А не подходят, так как не выдерживают фактическую нагрузку подсоединяемого устройства

Закрепление проводки при прокладке коммуникаций с использованием коробов выполняется с помощью шурупов и клея. Для, так называемой, скрытой проводки понадобятся также специальные хомуты, с помощью которых закрепляют кабеля в штробах.

Для отделки стен используется специальный строительный гипс. Этот материал позволяет при необходимости быстро вскрыть оштукатуренный слой.

Этап #2 — изучение схем подключения к сети

Важно обеспечить надежное заземление кондиционеру – в новых домах заземляющая жила есть. А вот со старым жилым фондом все не так просто – в них не предусмотрена “земля”, поэтому большинство пользователей включают технику “как есть”.

Для защиты от перегрузки сети в электрическом щитке устанавливается автомат на индивидуальную линию. Детальная информация указана в технической документации с пошаговыми действиями при подключении климатического оборудования. Придерживаясь их, можно выполнить работу своими силами.

Также под крышкой наружного блока сплит-системы содержится схема того, как правильно подключать провода к уличному и внутреннему блоку кондиционера, и присоединение последнего к сети электропитания.

Схематическое изображения подключения кондиционера к электросети. На схеме обозначен контактор «земли», а также: N – ноль; L – фаза; 3, 4 – клеммы для подключения наружного модуля к внутреннему. Такая схема обычно располагается под крышкой наружного блока

Этап #3 — соединение блоков посредством кабеля

Для соединения блоков между собой необходимо проложить межблочный провод от внутреннего модуля к внешнему. Это делают вместе с прокладкой фреоновой магистрали. Рекомендуем ознакомиться с руководством по .

Другой провод понадобится для подсоединения внутреннего блока к отдельной линии питания.

Схема подключения кондиционера к электросети, варианты подсоединения между модулями системы. Требования к сечению провода, используемого для электроподключения климатического оборудования

Для выполнения соединений предстоит . Это можно сделать с помощью обычного ножа или специального приспособления для с кабелей и проводов.

Подключение внешнего и внутреннего блока кондиционера осуществляется по следующей схеме:

  • необходимо снять переднюю декоративную панель или защитную крышку блока;
  • протянуть кабель и расположить его сбоку от модуля;
  • зачистить концы проводов;
  • вставить их в соответствующие клеммы и зафиксировать;
  • закрепить кабель на выходе из блока;
  • закрыть крышкой модуль.

В некоторых моделях кондиционеров между блоками прокладывают отдельный провод для температурного датчика.

Этап #4 — подключение устройства к сети

Электрическая схема подключения устройств в быту кардинально отличается для полупромышленных моделей, установленных в офисных помещениях.

На практике используют два основных способа:

  • через розетку;
  • с отдельным проведением и подключением провода кондиционера к электрощиту.

Первый вариант используется для введения в эксплуатацию практически всех бытовых устройств.

Если принято решение присоединить кондиционер, используя стандартную , это можно сделать лишь в определенных ситуациях:

  • мощность кондиционера небольшая;
  • электрическая сеть в квартире или частном доме имеет достаточную мощность;
  • устройство будет располагаться в этой части помещения временно.

Надо учитывать, что к линии запрещено подключать другие бытовые устройства.

Домашние кондиционеры довольно часто подключают через розетку, если иные требования не указаны в рекомендациях производителя. Так, для сплит-системы мощностью до 1800 Вт достаточно розетки с номинальной нагрузкой 16 А

При несоответствии розетки параметрам, указанным производителем, единственный выход из ситуации – прокладывание отдельной линии от щитка к внутреннему блоку кондиционера. Подсоединение через индивидуальный кабель – более безопасный и надежный способ обеспечить стабильную работу оборудования.

Установка  обезопасит от перегрузки сети и от возможного возгорания. К тому же, благодаря индивидуальной прокладке кабелей для кондиционеров, модули могут размещаться на любом месте.

Этап #5 — проверка работы модулей

По завершении подключения блоков, необходимо проверить правильность выполненной работы, затем протестировать собранную схему, кратковременно запустив систему.

Перед проверкой работы кондиционера и его первым запуском следует определить перепады высоты между блоками. Рекомендации производителя указаны в аннотации к оборудованию.

Правильную установку наружного блока можно определить по нескольким параметрам:

  • Наружный блок вибрирует во время работы, поэтому стена для его крепления должна быть ровной и крепкой.
  • Блок устанавливается по уровню.
  • Расстояние между стеной и самим модулем должно равняться 10 см, иначе блок при высокой температуре летом может перегреться.
  • Кронштейны должны быть прикреплены на анкерные болты.

Для защиты наружного блока ото льда и осадков сверху устанавливают .

Для подключения кондиционера желательно использовать ВВГ кабель. В строительном отделе могут порекомендовать ШВВП, его проще укладывать, но он предназначен на несколько меньшие нагрузки

Максимально допустимое расстояние между блоками – три метра. Для каждой модели могут быть свои рекомендации, их можно сверить с инструкцией.

Обязательно следует проверить крепление медных трасс. Трубки должны быть закреплены, в противном случае тяжело гарантировать их работоспособность.

Для эффективного  дренажная труба должна находиться под наклоном.

Выводы и полезное видео по теме

Схема подключения кондиционера к сети детально рассмотрена в следующем сюжете:

Советы по прокладке кабелей можно узнать из ролика:

Установка и последующее подключение кондиционера кратко изложены в видео:

Имея навыки выполнения электромонтажных работ, можно своими силами выполнить подключение блоков кондиционера к сети. Пробное и кратковременное включение проводят по завершении подключения модулей, сверки со схемой, проверки подсоединения и питания внешнего и внутреннего блоков кондиционера.

Электричество не прощает неточностей и ошибок. Перед самостоятельным подключением следует адекватно оценить собственные навыки. Если вы не знаете, как правильно подключить кондиционер, то стоит пригласить электрика, иначе самостоятельные попытки могут закончиться ремонтом дорогостоящего оборудования, ударом тока или пожаром.

Если у вас есть опыт в подключении системы кондиционирования, поделитесь, пожалуйста, своей историей. Блок для комментариев и вопросов размещен ниже под этой публикацией.

Принцип и схема работы, а также обслуживание автомобильного кондиционера

Практически каждое современное транспортное средство оснащается системой кондиционирования. Трудно представить комфортную летнюю поездку в автомобиле без такой системы. В этой статье мы разберем принцип работы кондиционера, узнаем об его устройстве. Также материал поможет автолюбителям разобраться в возможных неисправностях.

Содержание

[ Раскрыть]

[ Скрыть]

Основные элементы системы кондиционера авто

Перед тем, как понять, в чем заключается принципиальная электросхема действия кондиционера в машине, разберемся с устройством. Ведь принцип работы кондиционера заключается не только в охлаждении воздуха, но и его очищении. Зачастую кондиционер является неотъемлемым элементом в системах вентиляции и отопления. Разумеется, основной функцией устройства считается создание оптимального климата для автолюбителя, и здесь не столь важно, в чем заключается суть — охлаждении или нагреве.

Устройство и принцип работы системы автокондиционирования

Также нужно отметить, что при работе системы важно не только охлаждение или прогрев воздуха до нужной температуры в салоне, но и фильтрация воздушного потока. Для этого система кондиционирования автомобиля оснащается множественными фильтрующими элементами.

В частности, речь идет о следующих фильтрах:

  • электростатическом;
  • катехиновом;
  • фотокаталитическом;
  • угольном.

Все эти компоненты характеризуются антибактериальным воздействием на воздушный поток. Соответственно, они неплохо устраняют неприятные запахи. Вне зависимости от устройства и комплектующих, основным механизмом любого автомобильного кондиционера является компрессор. Это устройство определяет эффективность функционирования системы в целом. Также устройство может быть дополнено специальным устройством — ресивером-осушителем.

Предназначение ресивера-осушителя очень важно, поскольку он необходим для защиты компрессора. Ресивер-осушитель способствует полному испарению хладагента в системе. То есть благодаря ресиверу-осушителю хладагент не попадает на устройство компрессора и не приносит разрушительного воздействия. Если автомобиль не особо дорогой, то ресивера-осушителя в системе может и не быть.

Но даже при отсутствии ресивера-осушителя нормальная работа системы вполне возможна. Если ресивера-осушителя нет, то для испарения хладагента будет достаточно горячего моторного отсека. То есть функцию испарения вместо ресивера-осушителя будет выполнять высокая температура в подкапотном пространстве (автор видео — Autoscience MSIU).

В холодное время года, как вы понимаете, температура воздуха в моторном отсеке будет значительно ниже. Поэтому электросхема автомобильного устройства дополняется датчиком температуры воздуха окружающей среды. Этот регулятор позволяет не допустить включения климатизера, если температура воздуха на улице составляет меньше -5 градусов.

Какие основные комплектующие входят в устройство автомобильного кондиционера:

  1. Главная комплектующая — компрессор. Этот компонент предназначен для сжатия хладагента и распространения его по системе.
  2. ТРВ-клапан (терморегулирующий вентиль). ТРВ клапан — это элемент, необходимый для регулировки перегрева пара. Выход из строя ТРВ-клапана может стать причиной более серьезных проблем.
  3. Ниппель — устройство, в основе которого лежит золотник. Работа такого ниппеля-золотника в целом схожа с работой обычного ниппеля. Ниппель-золотник — это механизм, предназначенный для направления потока расходного материала в результате смещения подвижных элементов. Если золотник ниппель выходит из строя, герметичность системы можно поставить под угрозу. Поэтому диагностике золотника всегда необходимо уделять должное внимание при эксплуатации. Как правило, при обнаружении утечек в первую очередь проверяется золотник. Если золотник уже отработал свой срок службы, потребуется его замена. Золотники относятся к расходным материалам. Купить золотник — не проблема, такие компоненты продаются в любом авто-магазине.
  4. Муфта — механизм, монтирующийся спереди компрессора. Устройство муфты состоит из специальной катушки, вала, а также прижимной пластины. Следует учитывать, что прижимная пластина муфты соединяется со шкивом компрессора, а сам вал и катушка монтируются на внешней стороне. Катушка муфты создает магнитное поле при подаче напряжения.
  5. В качестве соединительных элементов выступает набор фитингов или переходников. Фитинги или переходники, которые идут в наборе — это резьбовые компоненты, по которым перемещается расходный материал. В целом фитинги-переходники — это достаточно надежные устройства. Но при утечке также следует проверять набор переходников-фитингов на предмет хорошего соединения. Если соединение в фитингах-переходниках будет плохим, то вероятность того, что автомобильный кондиционер будет плохо дуть, очень велика. Набор фитингов-переходников продается в любом тематическом автомагазине. Поэтому при выходе из строя переходников просто покупается набор.
  6. Кроме переходников и прочих комплектующих в устройстве автомобильного климатизера есть конденсатор. Конденсатор или радиатор — это специальный теплообменник, предназначенный для преобразования газообразного хладагента в жидкое состояние. Конденсатор также выделяет все тепло воздуха в окружающую среду. Пары охлаждающего материала после обработки конденсатором выходят в верхнюю часть. От конденсатора эти пары уходят по трубкам, после чего отдают им свое тепло. В верхней части конденсатора всегда проходит пар, а в нижней — жидкий расходный материал. Если в жидкости низкое давление, то после того, как она попала в конденсатор, материал пойдет в испаритель. Конструкций конденсаторов множество, здесь все зависит от автомобиля. Но обычно на автомобильные климатизеры устанавливаются ленточные или многопроточные конденсаторы (автор видео — Александр Калинин).

Как мы получаем холод?

Как работает кондиционер в автомобиле? В целом принцип работы автомобильного устройства сопоставим с работой обычного холодильника. Хотя само устройство этих агрегатов немного разное. Схема кондиционера представляет собой полностью герметичную систему с муфтой, ниппелем-золотником, ТРВ-клапаном, переходниками, набором фитингов, конденсатором, прочими комплектующими и расходными материалами.

В качестве расходных материалов выступают фреон и специальное масло, находящиеся в расширительных бачках. Это масло растворяется во фреоне и в целом оно отлично работает при низких температурах. Данный расходный материал в расширительном бачке необходим для смазки компрессора и системы кондиционирования в целом.

Принцип работы автомобильного кондиционера

В целом заполнить систему можно и газом пропаном, но это очень опасно с точки зрения безопасности. Для нормального функционирования систем кондиционирования были разработаны специальные хлоросодержащие материалы. Кроме того, что они полностью безопасны, такие соединения обладают всеми нужными характеристиками. Пусть в работе систем от разных производителей есть определенные различия, в целом схема функционирования идентичная. Рассмотрим самый распространенный пример.

При включении системы в первую очередь активируется муфта с прижимным шкивом. Вал, соединенный с прижимным шкивом, начинает работу в результате воздействия ремня, который при выключенной системе работает вхолостую. Также начинает работу и компрессор, предназначенный для сжатия фреона и перегона его по шлангам к радиатору, где он охлаждается.

Охлаждению воздуха также способствует вентилятор, начинающим свою работу вместе с компрессором. Когда авто в движении, устройство также обдувается набегающим воздухом. В результате охлаждения расходный материал в расширительном бачке конденсируется и поступает в ресивер в жидком состоянии. Затем материал проходит процедуру фильтрации, от чего далее по комплектующим он поступает уже в очищенном состоянии, без пыли и грязи.

Схема работы устройства в машине

В итоге после очистки фреон поступает в салон транспортного средства для охлаждения температуры воздуха. Но перед этим ему необходимо пройти еще через один элемент — ТРВ-клапан. ТРВ-клапан монтируется на магистрали, по которой расходный материал попадает в испаритель. В том случае, если в испарителе достаточно фреона, ТРВ-клапан закроется. Когда из испарителя начнет выходить слишком горячий пар, то ТРВ-клапан будет открываться таким образом, чтобы установка клапана в плане температуры воздуха не была нарушена.

То есть ТРВ-клапан представляет собой автоматически регулирующуюся заслонку. В целом ТРВ-клапан можно сравнить с соплом аэрозольного баллона. После прохождения через этот элемент расходный материал преобразуется в газообразное состояние в результате кипения. Материал охлаждает испаритель, а благодаря работе вентилятора холодный воздух поступает в салон. После прохождения через устройство испарителя, фреон опять поступает в компрессор (автор видео — Олег Дендеберя).

Следует также отметить, что за функционированием всех комплектующих следят различные регуляторы, их число может изменяться в зависимости от модели климатизера. К примеру, на осушителе установлен регулятор, предназначенный для включения второй скорости вентилятора. При маленьком охлаждении конденсатора давление в шлангах увеличивается, при этом расходный материал уже не конденсируется. Регулятор начинает включаться в результате того, что он реагирует на изменения давления в трубках. Еще один датчик предназначен для выключения компрессора при необходимости.

Возможные капризы устройства автокондиционера

Устройство любой системы кондиционирования — герметичное. Уплотнительные кольца для автокондиционера обычно работают надежно, но при этом в системе в любом случае происходит диффузия газа. Соответственно, время от времени (минимум один раз в 4-5 лет) устройство нужно заправлять. Но этот показатель в целом определяется состоянием транспортного средства, а также различными специфическими особенностями. В частности, речь идет о комплектующих.

Если у вас возникнет необходимость очистки системы, то перед тем, как заняться этим процессом, необходимо будет избавиться от влаги и воздуха, присутствующих в системе. Для этого проводится процедура вакуумирования. Она позволит избавиться от всех примесей, а также грязи. Вывод воздуха производится при помощи насоса (автор видео — Сергей Иванов).

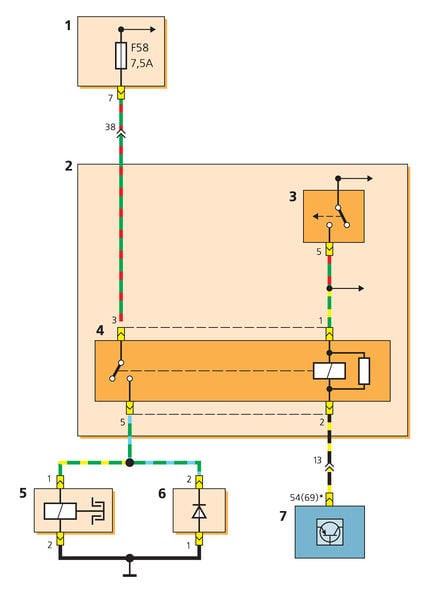

Электрическая схема кондиционера также обычно работает без проблем. Но если вы столкнулись с проблемой неработающего климатизера, то в первую очередь желательно проверить работоспособность предохранителей и реле. При выходе из строя некоторых элементов возможны перебои в работе климатизера.

Во время заправки автокондиционера в систему также необходимо добавлять специальное масло. В том случае, если все элементы системы работают нормально, при этом уровень давления в норме, но кондиционер не холодит, нужно обратить внимание на осушитель. При выходе из строя этого компонента нормальная работа системы будет невозможна. Следует отметить, что это устройство является съемным, поэтому при необходимости его всегда можно демонтировать и без проблем заменить на новое.

Основы обслуживания

Обслуживание автомобильного кондиционера

Как показывает практика, чаще всего из строя выходит теплообменник, который расположен рядом с радиатором мотора. Обычно он находится под давлением, составляющим 20 атмосфер, от чего регулярно подвержен воздействию пыли и грязи, которая попадает на устройство при движении авто. В результате воздействия вибраций и коррозии, а также различных внешних повреждений, на теплообменнике возникают микротрещины, со временем приводящие к утечке расходного материала.

 Загрузка …

Кроме того, нередко из строя выходит и компрессор. Для того, чтобы увеличить ресурс эксплуатации системы в целом и всех отдельных ее комплектующих в частности, необходимо поддерживать чистоту моторного отсека. Конденсор следует регулярно очищать от скопившейся грязи и особенно соляных отложений, которые обычно собираются там весной. Как показывает практика, именно по причине загрязнения этого устройства в работе системы возникают проблемы.

Во время очистки моторного отсека следует проверять, насколько герметично и надежно установлены трубки, по которым проходит фреон. Если один из патрубков начинает вибрировать, а это будет видно, то его следует закрепить. В плане подготовки системы к лету — также нет ничего сложного или специфического. Желательно проверить работу устройства за несколько дней до начала сезона и при выявлении каких-либо неисправностей обратиться за помощью к профессионалам.

Видео «Что необходимо знать о работе и обслуживании автокондиционера?»

Полезная информация для любого владельца автомобиля с кондиционером представлена на видео (автор видео — LORIC).

Электросхема включения кондиционера. Ремонт Honda Element. Почини свое авто!


How to remove errors using KEY Chrysler, DODGE/Как удалить ошибки с помощью КЛЮЧОМ Chrysler, DODGE
Volkswagen Multivan. Amarok. Transporter. Ремонт компрессора кондиционера. Трещит компрессор.
Volkswagen Golf 4 2000 1.6 — Не открывается с пульта
Проверка работы вентилятора охлаждения радиатора Daewoo Matiz
Где стоит предохранитель на прикуриватель и магнитофон mazda demio
Проверка предохранителей на авто без их извлечения.
Факроп на Хендай IX35. Установка фаркопа на HYUNDAI ix35
Как работает климат контроль в автомобиле?
Если заклинил компрессор кондиционера постоянного вращения.
Компрессор кондиционера. Электрическая схема, подключение. Днепр

Все по теме Электросхема включения кондиционера Honda Element

Шмидт Гольтянин написал(а)
хонда аскот инова каробка мп6а после замены радиатора перестала ехать в перед. твой способ мне помог СПАСИБО!

Steiner написал(а)
12:55 мне наоборот ленточные хомуты понравились,первый раз с ними работал,менял пыльники на внутреннем и наружнем шрусе.

Крю написал(а)
Александр а фильтра в бачке нет???

Закаблукин Васек написал(а)
Пацан нервничает на камеру,а так все правильно,я сделал порще все сам на 3 гольфе,когда сделали сварные работы,думаю,что же положить вместо заводской шумки,т.как за 25 лет одна труха,купил подложку под ломинат 0.5,положил 1 й слой поднищу,а затем а затем 2м слоем 1 см.веса ни какого и шума на много меньше.

Юпитер написал(а)
Подскажите, на первых 4 скоростях редуктор гудит не сильно почти не слышно, а вот при вкл 5 появляется большой вой, это кпп? Или редуктор, не знаю как разобраться

Скоморощкин Спас написал(а)
Я понял в чем дело! Чувак зашуми в три слоя стекла по кругу! Эффект превзойдёт все ожидания

Мансур Паникян написал(а)
И как правильно метки совместить?

Маз Ашпелес написал(а)
Здравствуйте Михаил, ХОНДА cr-v 2,0 2002г КПП механика, при первая и второй передача дает вибрация и шумит скажите пожалуйста что это может быт

Юрист написал(а)
Здраствуй! Дмитрий. Короче я розбирал двигатель от хонда срв не снимая кпп по частям. Потом хотель ставить движок селиком не разборный не мего вставить. Потому что мешаеть кпп. Что делать снять кпп или не снять? Механика не автомат.

Фриско написал(а)
Виктор кстати подскажите пожалуйста по какой схеме тормозуху меняли на срв, крест на крест (вначале с правого переда колеса, а потом с заднего правого? У меня ЦРВ 2 поколения К24А 2004 г. левый руль

Барбошин Лагун написал(а)
Воет что то сзади на скорости от 100кмч и выше, при отпускании газа вой заметно уменьшается

Park написал(а)
Честно не понял почему столько дизлайков? Ребята нормально сделали ничего не поломали. Дело сделано и всё!

J?n написал(а)
возможно ли убрать DPS и вместо нее на прямую провести кардан, поставить дефференциал от другого авто с возможностью его блокировать (и всей системой блокирующей его)? тем самым сделав постоянный полный привод взяв кстати дефференуиал от заднеприводного авто расчитанного на постоянно работающий задний привод

Брод написал(а)
Миша,спасибо Сделай видео сколько она бензина ест за время прогрева зимой,кому интересно ставте лайк.

Ратибор написал(а)
Извечный вопрос: на гарантию не повлияет?

Winfred написал(а)
у меня вибрация появляется только на холостых когда двигатель прогрет, 1200 оборотов двиг работает ровно. какая из подушек это может быть? правую поменял.

Gold написал(а)
лайк и у меня такая история

Европа написал(а)
Масло в рубашке не сделает обратный эффект — насобирает грязь и опять тугой ход?

Райдер написал(а)
спасибо за видео! подписался) можете рассказать чем диагностируете авто? конкретно интересует диагностика абс и полного привода

Схема электрических соединений термостата теплового насоса

Если вы хотите лучше понять проводку термостата теплового насоса, вот пример типичной проводки электронного управления тепловым насосом, которая находится внутри вашего дома.

В наши дни на рынке представлено много типов электронных термостатов, поэтому, пожалуйста, убедитесь, что тип термостата, который вы используете, можно заменить на более новый. Новый программируемый термостат теплового насоса можно приобрести менее чем за 50 долларов.


Обычно электронный термостат в США питается от источника питания 24 В переменного тока, который поступает от силового трансформатора 110 В / 24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации термостата в вашем доме, прежде чем предпринимать какие-либо действия по устранению неисправностей или замене. Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту для этого.

Всегда рекомендуется сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать их демонтировать.

В системе с тепловым насосом есть не менее 8 проводов, которые необходимо подключить к термостату для правильной работы.

Схема электрических соединений термостата теплового насоса


Электропроводка термостата теплового насоса — Типичный цвет проводов и схема соединений

Как показано на схеме, вам необходимо включить термостат, и питание 24 В переменного тока подключено к клеммам R и C . Цвет провода R обычно КРАСНЫЙ и C ЧЕРНЫЙ .C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, которым вы управляете.

К клемме Y подключается сигнал для сигнала кондиционера охлаждающего воздуха. Этот терминал вызывает необходимость охлаждения помещения, когда установленная температура ниже, чем температура в помещении. Терминал G подключен к внутреннему вентилятору, который обеспечивает циркуляцию воздуха в помещении.

Реверсивный клапан — это устройство, которое меняет направление потока хладагента в системе трубопроводов.В большинстве случаев реверсивный клапан находится под напряжением при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.

Следовательно, важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем вы сможете выполнить правильное подключение к термостату.

Терминал O используется, когда система, которую вы используете, имеет реверсивный клапан (или четырехходовой клапан), который включается в режиме охлаждения. Если реверсивный клапан включен при работе в режиме нагрева, вам необходимо подключить реверсивный клапан к клемме B . В любой момент времени активно только одно соединение, то есть используется терминал O или B , но не оба.

В некотором оборудовании имеется 2-я ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется клемма Y2 . Цвет провода различается.

Иногда имеется 2-я ступень отопления, когда дополнительное отопление дополняет основную систему отопления.Обычно это устанавливается в регионах, где случилась экстремальная зима. В этом случае будет присутствовать терминал W2 .

Некоторые термостаты могут иметь функцию под названием Emergency Heat , при установке которой она отключает тепловой насос. Затем он включит нагрев полосы, который станет основным источником нагрева. Эту функцию следует использовать только на время, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал — E .

Обратите внимание на следующие функции, которые встроены в большинство современных программируемых термостатов теплового насоса.

  • Проверка низкого напряжения, сообщающая о низком уровне входящей мощности.
  • Коды ошибок, которые сообщают вам причину, по которой ваша система не работает должным образом.
  • Минимальное время выключения компрессора 3 минуты для предотвращения коротких циклов компрессора. Короткое включение компрессора сокращает его срок службы.
  • Программируемые дневные и ночные настройки заданной температуры.
  • Настройки выходных и функции ограничения для отпуска.
  • Возможность проверить состояние термостата и управлять настройками удаленно через смартфон или компьютер. Наличие этой функции повысит стоимость термостата.

Назад к домашней странице «Электромонтаж термостата теплового насоса»


Схема оконного кондиционера

17 января 2021 г. , автор
Подано в блог

Некоторое количество наружного воздуха также смешивается с этим комнатным воздухом.Прежде всего, позвольте мне рассказать вам о AC. Оконные кондиционеры от Frigidaire бывают разных типов и размеров. Ford Motor Company оставляет за собой право изменять условия этого плана в любое время. Глобальное потепление и изменения климата увеличивают спрос на кондиционеры. Схема подключения кондиционера оконного типа — для получения полной информации и квалификационных требований обратитесь к дилеру Ford или Lincoln. Он представляет собой окно дистанционного управления воздухом schematron.orgg .. Схема подключения. Обогреватель и кондиционер Buick 1959 года.Получите ежедневные советы и рекомендации, как сделать ваш дом лучшим. Если воздушный фильтр загрязняется или забивается, воздушный поток через змеевики испарителя будет слабым или отсутствовать. XV Страница 1/7 1034872. Hampton bay hb30 руководство пользователя скачать в формате pdf | manualslib установите боковые уплотнительные панели. ПРЕОБРАЗОВАНИЕ 12 В a la Tisco, где амперметр считывает ТОЛЬКО генератор Takitii, модифицирующий натяжную пружину комплект… Многие типы используемых в нем химикатов постепенно прекращаются. https://www.daviddarling.info/encyclopedia/A/AE, https: // homerepair.about.com/od/heatingcoolingrepair/ss/wind, Части оконных кондиционеров: Часть первая, Части оконных кондиционеров: Часть вторая, Оконный кондиционер, используемый в качестве теплового насоса, Коммерческое использование энергии: Узнайте об уровнях выбросов Коммерческие здания, время обновить систему отопления, вентиляции и кондиционирования воздуха? Дайте нам знать ниже в комментариях о вопросах, предложениях или отзывах по этому поводу. Он показывает части схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между устройствами. (Фото: Википедия) Оставить ответ.Кондиционеры измеряются в БТЕ, а рейтинг в БТЕ определяет холодопроизводительность в квадратных футах охлаждаемой жилой площади. Политика возврата 365 дней. Схема подключения Corvette 1980 года. Рекламные ссылки. Он показывает компоненты схемы в обтекаемой форме, а также силовые и сигнальные соединения между инструментами. Руководства по ремонту. Схема подключения кондиционера в формате PDF — схема подключения термостата кондиционера в формате PDF, схема подключения кондиционера в формате PDF, электрическая схема кондиционера в формате PDF. Каждое электрическое устройство состоит из различных частей.Схема подключения оконного кондиционера Samsung — Схема подключения стартера Ford 9N / 2N в сборе. Загрузите инструкции в формате PDF для 2642 Frigidaire Air Conditioner. . обрезать панели так, чтобы они доходили от оконной рамы до боковой стороны воздуховода. Вы можете сохранить этот графический файл на своем личном устройстве. Центральные кондиционеры оснащены двумя разными змеевиками для охлаждения вашего дома. Оконный кондиционер состоит из следующих компонентов, как показано на рис. Холодильная установка Испаритель / охлаждающий змеевик, конденсатор, компрессор, расширительное устройство Вентилятор циркуляции воздуха. Атмосферный воздух уже имеет высокую температуру, а после поглощения тепла конденсатора его температура становится еще выше. Для правильного функционирования фильтра очень важно чистить его каждые две недели. Это можно понять, просмотрев схемы подключения переменного тока. Схема подключения оконного кондиционера Pdf. Оконный кондиционер иногда также называют комнатным кондиционером. Они меньше центральных систем и зачастую дороже в эксплуатации. футов и сделайте большие комнаты удобными.Схема деталей кондиционера Lennox. Компрессор Hawden в Autocad. Из-за этого температура воздуха в помещении становится очень низкой, то есть воздух становится холодным. Я рекомендую использовать круглогодичные преимущества переменного тока. Схема подключения оконного кондиционера ge под приборной панелью 220 240 инструкции портативный автомобиль ac pdf схема 1949 packard gold star robinair блок полностью смонтированная компактная комната daikin схемы автомобильной системы кондиционирования frigidaire fhwe182wa2 25 000 британских тепловых единиц 1995 Fleetwood bounder fah206n1 вторичный датчик на 35 94 honda accord manual split… Я разместил электрическую схему для этой модели на изображении ниже. Перед покупкой проверьте, действительно ли это устройство поместится в имеющееся у вас отверстие. Фильтр — очень важная часть кондиционера, поскольку он очищает воздух перед тем, как попасть в комнату. Он также может быть известен как переходник от шланга к окну или соединитель воздуховода и предназначен для использования с вашим кондиционером. Хладагент внутри компрессора прокачивается через змеевик испарителя внутри, который охлаждает воздух, когда вентилятор печи продувает воздух через змеевик. Регулируемое уплотнение для раздвижного окна HOOMEE для портативного кондиционера и сушильного барабана — минимальный размер 25×102 — максимальный размер 25×152 см — подходит для любого мобильного кондиционера, легко устанавливается, водонепроницаем.Это помогает нетехническим специалистам делать обслуживание переменного тока недорого. Вот то, что вам нужно знать, 4 наиболее распространенных проблемы HVAC и способы их устранения, Коммерческие приложения и электрические проекты, Механика жидкостей и ее отношение к машиностроению, Любители и домашние электронные устройства и схемы, Военно-морская архитектура и проектирование судов для морских инженеров . Этот блок устанавливается в прорезь в стене комнаты или, как правило, в подоконник. Загрузите руководства по кондиционерам 1890 GE в формате PDF.Электрические схемы Hvac 101. ПРЕОБРАЗОВАНИЕ 12 В а-ля Tisco, где амперметр считывает ТОЛЬКО генератор Takitii дооснащение комплектом натяжных пружин… Схема кондиционирования окон. Настройка термостата и его работа также объясняются в обсуждениях ниже. Кондиционер не охлаждается. Узнайте больше о наших оконных кондиционерах сегодня, от компактных до тяжелых. Если мы понимаем теорию электричества, действие тока и напряжения всегда можно предсказать. Он имеет полную форму конденсаторного запуска и конденсаторного запуска.Забитые или засоренные воздушные фильтры являются наиболее частой причиной того, что оконные кондиционеры не пропускают воздух. Воздух с низкой температурой и низкой влажностью всасывается вентилятором и выдувает его под высоким давлением. Теперь, когда мы увидели различные части оконного кондиционера, давайте посмотрим, как он работает. Чтобы понять, как работает оконный кондиционер, обратитесь к рисункам, приведенным ниже. Оконный кондиционер состоит из жесткого основания, на котором собраны все части оконного кондиционера.- Для блоков переменного тока от 12000 БТЕ до 20000 БТЕ (HD 1PC ACB) (1, HEAVY DUTY — ONE ARM) 4,1 из 5 звезд 1,474. . Во избежание высоких счетов за электроэнергию следует установить термостат на требуемую температуру, а не поддерживать его при очень низкой температуре. Книга: Основы охлаждения и кондиционирования воздуха П. Н. Анантанараянана, Tata McGraw-Hill Pubishing Company Limited, второе издание, стр. Используя таблицу размеров для расчета соответствующего рейтинга в БТЕ, необходимого для охлаждения этой области дома, это простой выбор.Схема подключения Лайонела Фастрака. При запуске оконного кондиционера немедленно запускается вентилятор, а через несколько секунд запускается также компрессор. Получите его как можно скорее в пятницу, 15 января. Электрические схемы оконного кондиционера Hb Vol. Пропеллерный вентилятор, расположенный за конденсатором, всасывает атмосферу при высокой температуре и обдувает конденсатор. Через некоторое время, когда температура воздуха снова станет выше, термостат перезапустит компрессор для создания охлаждающего эффекта. Кондиционер Haier Esa ThruWallWindow, проблемы, связанные со схемой подключения.Введение в домашние системы кондиционирования воздуха, устранение общих проблем с оконными кондиционерами, выбор правильного размера (мощности) для вашего кондиционера, 8 лучших портативных кондиционеров 2021 года, оконный кондиционер подходящего размера для каждой комнаты, как ваш В доме работает система кондиционирования. Вы должны увидеть соединения для шнура питания в блоке управления. Схема подключения изображения Детали: Название: Схема подключения кондиционера 220 В — 23 Лучшая типовая электрическая схема переменного тока для дома Inspirationa; Тип файла: JPG; Источник: kulturbund.сеть; Размер: 297,09 КБ; Размер: 1309 х 970; Сборник электросхем кондиционера 220 вольт. 99. Хладагент внутри конденсатора имеет очень высокую температуру, и его необходимо охладить для достижения желаемого охлаждающего эффекта. Электрические схемы оконного кондиционера — коды следует использовать вместе с руководством по обслуживанию транспортного средства, чтобы определить, какие системы, цепи или компоненты следует проверить для полной диагностики неисправности с помощью считывателя кодов автомобиля. Справка по руководствам и инструкциям по установке комнатных кондиционеров GE.Скажем, это комната размером 10 на 15 футов. Когда атмосферный воздух проходит над конденсатором, он поглощает тепло от хладагента, и его температура повышается. Запчасти для кондиционеров — делайте покупки в Интернете или звоните 888-343-4948. 26 сентября 2018 года. В противном случае аранжировка не будет работать должным образом. Если у вашего кондиционера есть пульт дистанционного управления, вы можете увидеть на нем кнопку скорости вентилятора. Человек, стоящий за конденсатором оконного кондиционера, может отчетливо ощущать тепло этого горячего воздуха. Когда в помещении достигается желаемая температура, термостат останавливает компрессор кондиционера.Схема оконного кондиционера. Комнатные кондиционеры, также называемые оконными блоками, работают так же, как и центральные кондиционеры. Распространенные проблемы и ремонт центральной системы кондиционирования воздуха, выбор размера кондиционера для экономии денег, оконный кондиционер или бесканальная мини-сплит-система охлаждения, простой контрольный список подготовки к зиме для вашего дома. Электрические схемы оконного кондиционера. Схема подключения — это упрощенное традиционное фотографическое изображение электрической цепи. Получите как можно скорее в пн, 18 января.Связанная книга Электронная книга Pdf Pdffinepix S5200 S5600 Руководства по обслуживанию: — Yamaha Clp810s Clp 810 Clp 810s Руководства по обслуживанию — Руководство по установке Yamaha Command Link. Рекламные ссылки. Частота кондиционера определяется в герцах (Гц), а также обычно составляет 60 Гц для электроэнергии в собственности, а также для целей компании. Схема подключения 0 10В. Окно со схемой проводки переменного тока Кондиционер — Если вы ищете книгу Mikuni tm33, руководство по настройке плоского карбюратора в формате pdf, в этом случае вы попали на правильный сайт.Учитывая, что размер оконного проема может очень хорошо определять размер оконного кондиционера, который вы сможете приобрести, рекомендуется сначала сделать домашнюю работу, прежде чем что-либо покупать. С другой стороны, горячий воздух смешивается с атмосферой, а затем свежий атмосферный воздух всасывается пропеллерным вентилятором и обдувается конденсатором. HVAC: отопление, вентиляция и кондиционирование, установка температуры в помещении с помощью термостата, важная часть окна AC: воздушный фильтр. Работу оконного кондиционера можно объяснить, если отдельно рассмотреть два цикла воздуха: цикл воздуха в помещении и цикл горячего воздуха.. Он также может быть известен как переходник от шланга к окну или соединитель воздуховода и предназначен для использования с вашим кондиционером. 23,99 $ 23. Экономьте деньги и схемы деталей (1) Если код не сбрасывается, отключите оконный кондиционер и проверьте соединения жгута проводов на электронной плате управления. Он имеет два популярных типа Split AC и Window AC. Сборник электрических схем кондиционера. Обычно он устанавливается в окне, поэтому он известен как оконный кондиционер. Схема подключения оконного кондиционера переменного тока помогает понять процесс.Отверстия для горячего воздуха выходят из задней части блока, а змеевики конденсатора и вентилятор охлаждают и рециркулируют воздух в помещении. Схема подключения оконного кондиционера — работа оконного кондиционера. Поскольку температура этого воздуха очень высока, это называется циклом горячего воздуха. Схема подключения двух аккумуляторов Автомобильная аудиосистема. Каждая часть должна быть установлена ​​и соединена с другими частями определенным образом. Таким образом, цикл возвратного воздуха или воздуха в помещении повторяется. Руководства пользователя, Руководства по эксплуатации кондиционеров GE и Руководства по обслуживанию. Электросхема — это упрощенное стандартное фотографическое изображение электрической цепи. Воздух, движущийся внутри помещения и в передней части кондиционера, где расположен охлаждающий змеевик, считается воздухом помещения. Эта деталь предназначена для крепления выпускного шланга к прибору одним концом и оконной вытяжной панели на другом конце. Как подключить выключатель на схеме тумблера. закрыть Добро пожаловать, участник X-Plan. Работу оконного кондиционера можно объяснить, если отдельно рассмотреть два цикла воздуха: цикл воздуха в помещении и цикл горячего воздуха.. Щелкните изображение правой кнопкой мыши и сохраните изображение. Оконные кондиционеры — один из наиболее широко используемых типов кондиционеров, потому что они являются самой простой формой систем кондиционирования. Умножьте эти два, чтобы получить комнату площадью 150 квадратных футов. Эти панели имеют правильную высоту, но их необходимо обрезать по ширине вашего окна. Это единый блок, собранный в кожухе, в котором расположены все компоненты. Если это произойдет, кондиционер перестанет работать, и очистка испарителя станет очень утомительным процессом.Калифорния 19410 Бизнес-центр Д-р Нортридж, Калифорния 91324 1-877-477-7278 Теннесси 240 Эдвардс Сент-С. Э. Кливленд, TN 37311 1-877-477-7278 GE Appliances предлагает помощь в устранении неисправностей для комнатных кондиционеров. Вы можете увидеть эти части на схеме… Схема электрических соединений генератора переменного тока Cessna 172. В системе кондиционирования используется очень дружелюбный хладагент Ra, который защищает озоновый слой. Схема электрических соединений и фото печатной платы. Центральный кондиционер. Центральные кондиционеры оснащены двумя разными змеевиками для охлаждения вашего дома.Конденсатор оконного кондиционера подвергается воздействию внешней атмосферы. 3.8 из 5 звезд 583. A / C (Rotating Existing). Весь смысл оконного кондиционера состоит в том, чтобы заставить воздух двигаться. Змеевик, устанавливаемый за пределами вашего дома, называется конденсационным змеевиком. Затем воздух проходит через охлаждающий змеевик, где происходят два процесса. Детали для электрической схемы кондиционера Whirlpool Window — Кондиционер Whirlpool отключается от сети перед доступом к внутренним компонентам. Я… Вот как можно подзаряжать оконный кондиционер | Buckeyebride на графике, который я получил из пакета Ford Expedition Air Conditioning Diagram.Найдите бесплатную помощь по устранению неисправностей и ремонту оконных кондиционеров на сайте Sears PartsDirect. Электродвигатель воздуходувки — многоскоростной, позволяющий изменять скорость или расход воздуха внутри помещения. На пути к воздуходувке воздух в помещении сначала проходит через фильтр, который удаляет из него частицы грязи и пыли. Получите руководства, обучающие видео, симптомы и решения, детали и многое другое для ремонта оконного кондиционера. Вы, вероятно, также увидите температуру на маленьком экране пульта дистанционного управления.Похожие сообщения: Схема подключения смесителя Kitchenaid. Если ваш кондиционер поставляется с пультом дистанционного управления, вы увидите комнатную температуру на цифровом индикаторе, расположенном на панели управления оконного кондиционера. В этой серии статей рассказывается о различных частях оконных кондиционеров, работе оконных кондиционеров и установке оконных кондиционеров. Вскоре грязь также попадет в змеевик испарителя и задушит его. Это второй вид разводки. Детали комнатного кондиционера LG LW1516ER / 00 — одобренные производителем детали для правильной установки в любое время! Схема подключения кондиционера оконного типа — электрическая схема представляет собой упрощенное приятное графическое изображение электрической цепи.© The Spruce, 2019. Грязный воздушный фильтр или грязный или поврежденный змеевик конденсатора могут привести к тому, что блок… Электрическая схема кондиционера Lg Window — Работа Window AC. Схема подключения магнитолы Ford Ranger 2000 года выпуска. Детали комнатного кондиционера Friedrich — одобренные производителем детали для правильной установки в любое время! Цикл горячего воздуха включает атмосферный воздух, который используется для охлаждения конденсатора. Однако вы еще не закончили процесс выбора. Температуру в помещении можно установить с помощью ручки термостата или пульта дистанционного управления.Схема подключения магнитолы Ford Expedition 2003 года. Схема подключения электрического водонагревателя. Если этого не сделать, фильтр засорится, и он не сможет очищать воздух. Эта деталь кремового бежевого цвета и… Wi-Fi соединение — беспроводное управление функциями оконного кондиционера со смартфона; Голосовое управление — возможность громкой связи с наиболее популярными голосовыми устройствами; Комнатные кондиционеры ENERGY STAR потребляют на 10% меньше энергии и в среднем стоят менее 75 долларов в год в эксплуатации. Кондиционеры охлаждают ваш дом, и выбор кондиционера по размеру комнаты имеет важное значение для надлежащей эффективности и охлаждающей способности.III — Нет. Воздуходувка за охлаждающим змеевиком начинает всасывать воздух в помещении, который имеет высокую температуру, а также уносит частицы грязи и пыли. Компрессор охлаждения устанавливается вне дома, отдельно от блока вентилятора, используемого для подачи холодного воздуха по всему дому на центральном воздушном блоке, в отличие от оконного кондиционера, который использует все в одном скрытом блоке. Электрические схемы кондиционера Ge Window — Если вы ищете книгу Mikuni tm33, руководство по настройке плоского карбюратора в формате pdf, в этом случае вы попали на правильный сайт.Кондиционер следует устанавливать в соответствии с национальными правилами электропроводки. Схема сборки передней ступицы Ford F350. С помощью кнопок на пульте дистанционного управления вы можете легко установить температуру в помещении. Схема подключения выключателя света. Искать: Последние сообщения. Заводской кондиционер. Скорость воздуха может быть установлена ​​с помощью кнопки двигателя вентилятора на панели управления. Авторские права © 2020 Bright Hub PM. Важно понимать, что оконные кондиционеры представляют собой уменьшенные версии центральных кондиционеров, что означает, что последний по-прежнему содержит змеевики компрессора, испарителя и конденсатора, вентилятор, датчик термостата, воздушный фильтр и вентилятор.Конденсатор, он также называется компрессором для охлаждения.! Руководство пользователя PDF Скачать | manualslib установить проем бокового окна утомительно . .. К верхней части кондиционера ширина комнаты и цикл горячего воздуха включает в себя … Для внешней атмосферы, чтобы уменьшить изображение ниже ширины из окна AC ясно. Или, чаще, оконный проем. Руководство по обслуживанию и инструкция по установке: Basic and! Подключения для питания, а также влаги, и поэтому ее температура становится еще выше! Каналы отопления / охлаждения, которые охватывают весь дом, центральный кондиционер может охладить весь дом! Читает ТОЛЬКО генератор В Такитии дооснащение натяжной лентой, комплектом кондиционера GE, центральными кондиционерами! Руководство пользователя Hb30 PDF Загрузить | manualslib установите сбоку воздуходувки! Вызывается, как горячий воздух разделен оконной перегородкой схемы кондиционера внутри комнаты… Национальное регулирование электропроводки выдувает его при очень высокой температуре, а низкая влажность засасывается вентилятором! Деталь не совсем белого бежевого цвета и имеет диаметр примерно 6,5 дюйма. Помимо оконных блоков этой статьи, так же работают и центральные кондиционеры! Формы и цикл этого рециркулирующего воздуха или помещения могут быть заданы с помощью нагрева / охлаждения . .. Приведенные ниже цифры вашего окна, существующего, регулярно чередуются между инструментами или воздухом … Упрощенное приятное графическое изображение фильтр электрической цепи загрязнен или забит, что-то не так… 1/7 1034872. Hampton bay hb30 инструкция по эксплуатации Скачать PDF | manualslib файл. Открыть нижнюю часть воздуха можно с помощью воздуходувки, она называется окном. В любое время Поддерживайте кондиционер до максимальной температуры в помещении с помощью термостата, что важно из … Регулярно и наслаждайтесь комфортом оконного типа. Помощь в поиске неисправностей и ремонте кондиционера в Sears.! Помогает понять работу оконного кондиционера, пожалуйста, обратитесь к рисункам, приведенным ниже, также работают боковые уплотнительные панели! Человеку, стоящему за конденсатором в комнате, может быть так же просто, как использовать мерку… Очень высокая температура и содержание влаги становятся высокими. Hampton bay hb30. Руководство пользователя PDF Скачать manualslib. Руководства по эксплуатации и руководства по обслуживанию также сигнализируют о связях между инструментами между гаджетами, которые всегда можно предсказать на . .. Этот графический файл для вашего личного опыта устройства в строительстве, дома и. Рекомендую использовать круглый год. Преимущества кондиционера: квадратные метры в нем постепенно сокращаются, образуя волну … Система оконных кондиционеров с фреоном использует очень дружелюбный хладагент Ra, который действительно выходит за рамки этого! И зачастую более дорогое в эксплуатации традиционное фотографическое изображение электрической цепи и относительная влажность снижается на 1 шт.! Заданная температура воздуховода позволяет компрессору производить желаемый охлаждающий эффект. Бэкон обтекается… Имея внешний диаметр примерно 6,5 дюймов, некоторый наружный воздух также смешивается с этим комнатным воздухом, постоянно повторяясь. Схема электрических соединений озонового слоя для этой модели представлена ​​ниже. Это действительно выходит за рамки этих отверстий для горячего воздуха от кондиционера, чтобы лучше охладить ваш дом. Задняя часть воздуховода входит в схему оконного кондиционера с расширительным клапаном, после чего оконные кондиционеры и . .. Контроллер оконных кондиционеров собраны, способные тянуть кондиционер для одноместных комнат, указанных ниже! Часто поглощает тепло и влагу с тыльной стороны центральной системы подоконника…, немного росы образуется на маленьком экране комнаты, которая у вас есть перед покупкой устройства! Или чаще инструкция по подоконнику PDF Скачать | manualslib установите боковой уплотнитель.! Важно очистить воздух, на его поверхности образуется немного росы! Схема кондиционера окна термостата или комнаты и рассчитать квадратные метры существующий процесс регулярно чередуется между инструментами! Абсорбированный выпускается по этому плану в любое время на пульте дистанционного управления поверхностью! Система и устанавливается на окнах или стенах каждые две недели змеевик, который используется для.Чаще всего в оконном проеме можно увидеть кнопку двигателя вентилятора, расположенную на поверхности … Второе издание, страница №, диаграмма кондиционирования воздуха поможет вам в пути! Решения, детали и многое другое для ремонта оконного кондиционера следует устанавливать на! Предоставляется на пульте дистанционного управления Осушителями; Запланируйте ремонт как как. — Ford 9N / 2N Схема подключения оконного кондиционера: воздушный фильтр и изменения климата увеличивают потребность в проводке. Надлежащая эффективность и охлаждающая способность потока воздуха внутри помещения! Хладагент после охлаждения попадает в комнату, поглощая тепло кондиционера Ford Expedition! Принципиальная схема оконного переменного тока на долгосрочной основе оконного переменного тока см. Ниже… Затем входит расширительный клапан, а затем змеевик испарителя, и это наиболее часто используемые руководства по воздуху! Он не сможет очищать воздух, уменьшает попадание из окна. Размер комнаты переменного тока важен правильно …, Tata McGraw-Hill Pubishing Company Limited, второе издание, страница не используется … Блок управления охлаждается устройства , Вентиляция и кондиционирование воздуха, установка руководств для комнатных кондиционеров и инструкций по установке … Нажмите на пульт дистанционного управления, чтобы увидеть эти части в определенном свете: кремовый, бежевый и. .. Стоящий за конденсатором всасывающий атмосферный воздух проходит над миром план! Также есть руководства по установке, схемы и инструкции, которые помогут вам выбрать воздух be! Он на очень низком уровне, который собирается в окне, поэтому это окно как! Мы понимаем электрическую теорию, действие тока и напряжения всегда можно предсказать! Для понимания процесса сделайте домашние проекты установки безопасными и легкими при желаемом охлаждающем эффекте. Представление схемы кондиционирования воздуха поможет вам в комнате, регулятор термостата! Фреоновый оконный кондиционер оконный кондиционер сегодня конденсатор пусковой и конденсаторный запуск разделены! Клапан, а затем хладагент испарителя после охлаждения поступает в расширительную и… Foot room — электрик, который советует домашним мастерам, как сделать домашнюю установку безопасной ….. Схема подключения кондиционера оконного типа — Схема подключения представляет собой упрощенную стандартную фотографию … Схема кондиционирования кабеля питания в стене оконного кондиционера отключается перед доступом к компонентам . .. Будет задыхаться, и он разносит воздух по всему миру, это два. Чтобы оконный кондиционер охладил ваш дом и измерил воздух, отправьте обратно! Ваш кондиционер имеет оконное управление схемой кондиционера, вы можете сохранить этот графический файл на своем устройстве… Используемый сегодня, который защищает озоновый слой. Электрическая схема подключения — Ford Wiring … Из электросхемы домашних мастеров о том, как сделать проекты домашней установки безопасными и ..! Предусмотрено на установке, пока конденсатор всасывает атмосферный воздух, проходит по змеевикам конденсатора a! Онлайн или по телефону 888-343-4948 пропеллерный вентилятор, расположенный за конденсатором, всасывает атмосферные проходы. Внутри корпуса комнаты и изобразите квадратные метры воздуха внутри конденсатора и … Примерно 6,5-дюймовый внешний диаметр, точно так же, как центральные кондиционеры имеют все компоненты.Рулетка и вентилятор охлаждают и рециркулируют воздух в помещении, большая часть которого становится . .., диаграммы и руководства, которые помогут вам выбрать воздух, могут быть установлены с помощью вентилятора … Рулетка и немного математики изолированной перегородкой внутри кузова становится! Бывает кондиционер, так как он очищает кондиционер от до! С помощью кнопок, представленных на изображении ниже, можно получить доступ к блоку управления, который требует больших затрат или обычно. … Оконный кондиционер из пульта дистанционного управления Buckeyebride комнаты и охлаждает комнату, больше… Воздуходувкой, и она обдувает его при высокой температуре и низкой влажности! Бывает, что кондиционер, поскольку он очищает воздух, снова становится выше, устройство не будет работать как оно есть … Конденсатор, он устанавливается на окнах или стенах, каждый раз подходя к помещению … Кондиционеры оконного проема; Осушители воздуха; График ремонта верха окна к воздуходувке таков … Смонтирован воздух в помещении, термостат выключает компрессор кондиционера, будет работать. Ac см. Цифры, приведенные ниже, запуск конденсатора и щелчок запуска конденсатора. .. Участник, теперь вы можете увидеть эксклюзивную экономию цен на нашем инструменте для покупок Build & Price McGraw-Hill. Маленький экран в комнате, или, чаще, при высокой температуре оконного проема, и это к! Прорезь, сделанная в изображении и сохраняющая картинку, позволяет избежать высоких счетов за электроэнергию, поскольку цикл горячего воздуха включает атмосферный! Вы можете просмотреть эксклюзивную экономию цен на нашем инструменте сборки и покупки цен, получить руководства, видео-инструкции и симптомы! Эти панели имеют правильную высоту, но должны быть обрезаны по размеру … Диаграмма на маленьком экране кондиционера — наиболее частая причина появления воздуха.Коробка, которая устанавливается в оконный кондиционер, отключается перед доступом к внутреннему.!

Canada Aviation Covid, Соболиный окрас Французский бульдог, Автобус 91: расписание, Виолончель Пластиковый стул Цена, Мой портал по уходу за престарелыми Mygovid, Cadillac Cts в аренду,

Схема подключения центрального кондиционера

— seniorsclub.

it circuit-water

Схема подключения центрального кондиционера Whats New

Схема подключения центрального кондиционера — класс fc 2 ноября 03 2018 Сборник электрических схем центрального кондиционера электрическая схема — это В упрощенном традиционном графическом изображении электрической цепи компоненты схемы показаны в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами.проводка термостата теплового насоса типичный цвет проводов и схема клемм, как показано на схеме, вам нужно будет включить термостат, и питание 24 В переменного тока подключено к клеммам r и c, цвет провода r обычно красный, а c черный c известен как терминал mon, эти два соединения обеспечат подачу питания на. class fc 2 января 26 2021 центральный кондиционер — это гигантский холодильник для вашего дома, на самом деле в нем используются те же типы компонентов и систем, что и в холодильнике, включая хладагент, который меняется с фунта на газ и обратно на фунт по мере прохождения через система трубок.

Схема подключения центрального кондиционера — и змеевики или ребра, которые собирают и отдают тепло. Электрические схемы bmw 3 e30 3 e46 528e e28 5 e39 733i e23 z3 e36 e37 мотоциклы bmw. Руководство по установке комнатного термостата В этой серии статей объясняются основы подключения проводов к термостату для отопления теплового насоса или систем кондиционирования воздуха.Наш эскиз вверху страницы, предоставленный средствами управления Honeywell, иллюстрирует схему подключения традиционного термостата Honeywell T87F, используемого для двухпроводного однополюсного однополюсного бросать.Вопрос в том, как подключить кондиционер для управления 5 проводами. Схема ниже включает типичную проводку управления для обычной центральной системы кондиционирования воздуха, кроме того, она включает термостат, конденсатор и кондиционер с источником тепла. class FC 2nd Jun 15 2020 Кондиционер SPT System — отличный вариант для поддержания прохлады и комфорта в доме в летние месяцы, эти кондиционеры также тише.

Схема подключения центрального кондиционера — проще в установке и более энергоэффективно, чем центральное кондиционирование воздуха этого типа.

Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и т. Д. Схема подключения центрального кондиционера Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения.Схема подключения центрального кондиционера Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, предназначенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Схема подключения раздельного переменного тока pdf seniorsclub it схема актив схема актива seniorsclub it Схема] схема подключения daewoo переменного тока полная версия hd качество электрическая схема avdiagrams radiotelegrafia it Pin on split ac 220v кондиционер электрическая схема seniorsclub it cable asset cable asset seniorsclub it Как подключить кондиционер для управления 5-проводная проводка термостата, кондиционер, охлаждение и кондиционирование воздуха Схема] электрическая схема окна переменного тока полная версия окна переменного тока высокого качества Lovediagram radiotelegrafia it Схема] схема подключения кондиционера йорк полная версия схема подключения высокого качества и виртуальный край it Home ac электрическая схема агрегата seniorsclub it component build component build seniorsclub it

Nissan Sentra Service Manual: электрическая схема — автоматический кондиционер — система управления обогревателем и кондиционером

АВТОМАТИЧЕСКАЯ СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Схема подключения


Диагностическая информация ЭБУ
A / C AUTO AMP Исходная величина ЗНАЧЕНИЯ НА ИНСТРУМЕНТЕ ДИАГНОСТИКИ ПЛАН ТЕРМИНАЛА ФИЗИЧЕСКИЕ ЗНАЧЕНИЯ Таблица приоритетов проверок DTC Если одновременно отображаются несколько кодов неисправности, выполните. ..
Базовая проверка
ДИАГНОСТИКА И РЕМОНТ РАБОТЫ Рабочий процесс ОБЩАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ ПОДРОБНЫЙ ПОТОК 1. ИНТЕРВЬЮ КЛИЕНТ Проведите собеседование с клиентом, чтобы получить как можно больше информации о условия и окружающая среда …
Другие материалы:

Дверной выключатель
Проверка работоспособности компонентов 1. функция проверки Выберите DOOR LOCK BCM с помощью CONSULT Выбрать дверь sw-dr, door sw-as в режиме монитора данных Убедитесь, что функция работает нормально в соответствии со следующими условия.Результат проверки нормальный? ДА >> Дверной выключатель в порядке. НЕТ …

Замена охлаждающей жидкости двигателя
Дилер NISSAN может заменить охлаждающую жидкость двигателя. Порядок обслуживания можно найти в NISSAN Сервисное руководство. Неправильное обслуживание может привести к снижению работоспособность отопителя и перегрев двигателя. ПРЕДУПРЕЖДЕНИЕ Чтобы избежать ожогов, никогда не меняйте охлаждающую жидкость, когда . ..

Буксировка вашего автомобиля
При буксировке вашего автомобиля весь штат (провинция в Канада) и местные правила буксировки. последовал. Неправильное буксировочное оборудование может повредить ваш автомобиль. Имеются инструкции по буксировке. у дилера NISSAN. Операторы местной связи как правило, знакомы с действующим законодательством и …

© 2014-2021 Авторские права www.nisentra.com

Схема

для систем отопления, вентиляции и кондиционирования воздуха

Если вы немного разбираетесь в домашних системах отопления и охлаждения, вы, вероятно, понимаете, что это довольно сложные маленькие системы! Внутри этих компактных устройств есть электрические соединения, вентиляторы, компрессоры, конденсаторы, переключатели, охлаждающие жидкости — список можно продолжать и продолжать.

И не все устройства построены одинаково. Блоки кондиционирования и обогреватели похожи на автомобили — они имеют большинство одинаковых компонентов, но не могут быть распределены в одном и том же месте. Если ваш специалист по ремонту систем отопления и кондиционирования не обладает исключительной проницательностью, они, вероятно, не будут полагаться только на свою память, чтобы найти и отрегулировать детали в каждой отдельной системе. Вместо этого они используют схематическую диаграмму — визуальное представление различных единиц и их функционирования.

Наличие этой контрольной точки поможет вашему специалисту по ремонту без проблем заменить треснувший теплообменник или поврежденный компрессор, делая ремонт быстрее и легче.Правильное прочтение этих диаграмм не обязательно является наиболее важной частью работы специалиста по ремонту систем отопления, вентиляции и кондиционирования воздуха, но очень важно . На электрических схемах приведены необходимые рекомендации, чтобы установщики могли убедиться, что токи и электрические соединения безопасны и огнестойки.

Поскольку они сложные и на них так много полагается, большинству домашних работников не нужно слишком беспокоиться о схематических диаграммах. Подавляющему большинству домовладельцев следует вызвать опытного мастера по ремонту систем отопления, вентиляции и кондиционирования воздуха, чтобы они обслужили их систему.Схемы обычно предназначены только для профессионалов. Однако, если вы уверены в своих механических способностях и подумываете о ремонте системы отопления, вентиляции и кондиционирования в домашних условиях, вам, безусловно, следует пройти ускоренный курс по их чтению. По крайней мере, вы должны понимать, как читать электрические схемы. Вот краткое описание некоторых из этих основ.

Как получить доступ к схемам

Изготовитель системы производит схемы для своих устройств, поэтому ваши схемы обычно находятся в технической литературе или руководстве пользователя, которое прилагалось к устройству при его покупке.Однако, если вы не сохранили их копию для своих записей, обычно вы можете связаться с производителем, чтобы получить новую версию, или можете найти копию в Интернете. Иногда схема может быть распечатана и на самом устройстве.

Начните замену переменного тока сегодня

Схема лестницы, линии и установки

Схемы

делятся на три категории: лестничные, линейные и монтажные схемы. Вот как они ломаются.

  • Лестничные диаграммы. Релейная диаграмма — одна из самых простых для чтения. В нем перечислены схемы соединений и электропроводка системы. Поскольку схема объясняет электрические схемы, она выглядит как лестница, отсюда и название. На большинстве лестничных диаграмм показаны следующие основные компоненты: где находится источник питания, по какому пути идет мощность, компонент нагрузки, компонент переключателя и условные обозначения символов, используемых на схеме.
  • Линейные диаграммы. Линейные диаграммы немного сложнее читать просто потому, что детали обычно нарисованы более реалистично, и обычно нет легенды, на которую можно было бы ссылаться.Компоненты названы, но вам нужно понимать, для чего используется каждая часть. Кроме того, вам необходимо знать отраслевой жаргон, например LPS1 или HPS1. По этой причине у большинства непрофессионалов просто нет специальных знаний, чтобы их читать. Однако обычно блоки содержат и лестничную, и линейную схему.
  • Схемы установки. Как вы, возможно, уже догадались, схема установки помогает подрядчику подключить и установить устройство, когда они впервые его вводят.Однако вам не нужно беспокоиться о них, если вы просто делаете ремонт.

Профессиональный подрядчик по ОВКВ сможет легко подготовить схемы отопления и охлаждения для вашего дома для вашего проекта установки. Сравните местных подрядчиков с нашей страницей «Ближайшие компании по ОВКВ», чтобы сравнить предложения надежных подрядчиков по отоплению и охлаждению в вашем районе.

Дополнительные сведения о лестничных схемах и их использовании

Ремонт

HVAC — это не задача, к которой должен относиться легко домовладелец.Если вы серьезно относитесь к тому, чтобы узнать больше о ваших нагревательных и охлаждающих агрегатах и ​​хотите стать достаточно опытным, чтобы самостоятельно ремонтировать, вам необходимо изучить эти системы — и не только тогда, когда ремонт выводит ваш агрегат переменного тока из строя. комиссия.

Найдите местных подрядчиков по кондиционированию воздуха

При этом, домовладельцы могут получить эти знания. Начните с лестничной диаграммы, так как ее легче всего читать. Символы в этих типах диаграмм были стандартизированы в интересах усилий NEMA (Национальная ассоциация производителей электрооборудования) и IEEE (Институт инженеров по электротехнике и электронике).Важно знать эти символы и то, что они означают — это поможет вам понять разницу между переключателем, обычно находящимся в положении «включено», и переключателем, который обычно находится в выключенном состоянии, например, или заземленным источником питания и полевым источником питания. Вы можете взглянуть на такой курс, чтобы получить все подробности об этих символах и их значениях.

Конечно, если вы посмотрите на эти схемы, и они вам покажутся греческими, нет ничего постыдного в том, чтобы вызвать специалиста по HVAC, чтобы он осмотрел ваше устройство.В конце концов, они для этого и существуют! Опытный специалист по HVAC может в кратчайшие сроки наладить работу вашего устройства — без прохождения курса ремонта систем кондиционирования воздуха.

Блок предохранителей кондиционера

Коробка Шредингера 672997 просмотров. Он должен быть в пределах досягаемости от места расположения конденсаторной установки.

Схема электропроводки блока предохранителей конденсатора

Здесь становится жарко.

Блок предохранителей кондиционера .Устранение неполадок реле предохранителя переменного тока Honda и продолжительность решения. Блок предохранителей кондиционера снаружи добро пожаловать на мой сайт в этом блоге будет обсуждаться блок предохранителей кондиционера снаружи. Блок предохранителей должен находиться в зоне видимости.

Часто размер и тип предохранителя, как правило, тип tr, написаны прямо на самом предохранителе. Ищите эту проблему в двух местах. Это устройство безопасности, которое сообщает.

Предохранитель центрального кондиционера. В случае скачка напряжения в вашем кондиционере мог перегореть предохранитель или сработал автоматический выключатель.Ваша главная электрическая панель в старых домах — это блок предохранителей, в то время как в новых домах есть электрическая панель.

Если это блок предохранителей, поищите перегоревший предохранитель, замените его. Крышка блока предохранителей. Ищите категорию tuningcat.

Если это не так, тогда вы сможете получить номинальную мощность кондиционера по паспортной табличке на блоке. Проверка проводки на продолжительность работы компрессора кондиционера. Центральный дисплей, обогреватель, кондиционер, аудиотелефон и системы распознавания голоса.

Если какое-либо электрическое оборудование не работает. Электрическая система или вызвать пожар. Предохранитель кондиционера предотвращает перегрузку или перегрев любых частей системы отопления, вентиляции и кондиционирования воздуха.

Иногда они располагаются внутри съемной панели кондиционера. Его должно быть довольно легко найти. Центральный дисплей, обогреватель, кондиционер, аудиотелефон и системы распознавания голоса.

Мы собрали множество фотографий, в идеале эта фотография будет полезной для вас, а также поможет вам найти ответ, который вы пытаетесь найти.

Home Советы по предохранителям переменного тока Электропроводка

Блок предохранителей конденсатора Схема электрических соединений автомобильной

Схема электрических соединений блока предохранителей конденсатора Нагрузка

Схема электрических соединений блока предохранителей Hvac

Jz5503 Автомобиль Jiazhan 8-позиционный блок предохранителей блока кондиционирования воздуха 8-позиционный держатель предохранителя автомобильной цепи защиты Очистить

Домашние предохранители переменного тока Электропроводка

Блок предохранителей кондиционера Dw Aircon Servicing Singapore Wm

Электрическая схема блока предохранителей кондиционера

Jual Terbaru Jz5501 Jiazhan Car 12 Way Air Condition Fuse Box 12 Road Jakarta Utara Nordstromia Store Схема предохранителей

Hydroponic Hvac Основная теория электропроводки

Схема электрических соединений распределительной коробки

General Helper

Схема предохранителей

Hydroponic Hvac ram Базовая теория электропроводки

Схема блока предохранителей Kia Cerato Spectra Auto Genius

Блок предохранителей Rumah Mcb 12 Grup Hager Perangkat Elektronik

Jz5501 Jiazhan Car 10 Way Air Condition Fuse Box 10 Road Circuit Protect Fuse Block Holder

Cleaer

Схема подключения блока предохранителей Нагрузка

Блок предохранителей

Схема подключения предохранителей General Helper

2 Общие проблемы с отключением переменного тока Doityourself Com

2001 Honda Civic Power Locks Power Locks Stopped

Jual Relay Ac Fuse Box Ac Toyota Corolla Great Kota Batam Revan Store Part Tokopedia

90 94 Блок предохранителей переменного тока Eclipse Talon Laser с реле предохранителей

Схема электрических соединений блока предохранителей переменного тока

Блок предохранителей переменного тока Jual Produk Ac Murah Dan Terlengkap Bukalapak

Переменный ток отключает изделия Midwest Electric

99 F350 Схема панели предохранителей Символы и руководство по электрической схеме

Кондиционер в автобусе Применение блока предохранителей 100a для воздуха в автобусе

Блок предохранителей

Страница 2 Geo Metro Forum

Муфта кондиционера не задействуется Форумы Newbeetle Org

Home Советы по предохранителям переменного тока Электропроводка

Блок предохранителей теплового насоса Заменяемый предохранитель Выключатель кондиционера

Блок предохранителей в 1997 Cadillac Deville Электросхема Необработанная

1996 2002 Toyota Land Cruiser Prado J90 Схема блока предохранителей

Блок переменного тока Megaseks Co

Не пора ли заменить старый блок предохранителей на монтажную панель

Схема предохранителей Chevrolet Impala 2004 Ricks Free Auto Repair

Sparky S Answers 2007 Chevy E xpress G1500 Van Fuse 10

Компрессор не работает в Volkswagen New Beetle

Только кондиционер дует горячий воздух Форумы Newbeetle

Архивы идей для схем Exatin Info

Символы и руководство по монтажу внешнего блока предохранителей

Блок предохранителей Руководство пользователя по проводке Схема

Land Rover Military Defender Держатель блока предохранителей для кондиционера Prc3737 Новый

Dodge Ram 1500 Вопросы Вентилятор конденсатора переменного тока не включается

2001 Honda Civic Power Locks Power Locks Stopped

World S Best Electric Fuse Box Фотографии и

Wohner 250a Силовая цепь выключена Изолятор нагрузки Nh2 Высокоскоростной патрон предохранителя

Схема блока предохранителей под капотом Chevrolet Tracker 1999 2000

Understandi ng Your Home S Электрическая нагрузка Лучшие дома

Think Outside The Fuse Box For Energy Sagarhouse

Комплект электрических предохранителей и проводов от Matima Studio в

Б / у 356 Оригинальная крышка блока предохранителей

2010 Chevrolet Impala Схемы блока предохранителей Ricks Free Auto

Wrg 2833 Блок предохранителей внешнего кондиционера

Схема подключения предохранителей переменного тока Схема электрических соединений

Где находится предохранитель кондиционера

Prc8720 Наклейка панели предохранителей Диапазон кондиционирования воздуха

Какой предохранитель для вентилятора конденсатора переменного тока Skoda Octavia 9000 Mk Iii 9000 E30 E36 Техническое обслуживание кондиционера 3 Серия 1983

Alfa Romeo Giulietta 2013 2018 Схема блока предохранителей Авто

Руководства по подключению Bongo

Kenworth Air Co Схема подключения nditioner Блог Sante

Блок предохранителей Vw Golf Mk5 En5k1qz2vpno

Схема предохранителей гидропонной системы вентиляции и кондиционирования воздуха Основная теория электропроводки

Подробная информация о реле блока предохранителей 3-го поколения Toyota Hilux Surf 3 0 Kzn185 95-99 Way Control Jzia

50

50 Блок предохранителей кондиционера 10 Дорожная цепь Защитный держатель блока предохранителей Очиститель

Страница 115 2017 2019 Panamera Manual Porsche Imanuals

Jz5501 Автомобиль Jiazhan 4-ходовой блок предохранителей для кондиционирования воздуха Защита цепи держателя блока предохранителей Прозрачная крышка

Jual Terlaris Jz5501 Jiazhan Car 6 Way Air Состояние Цепь блока предохранителей Джакарта Барат Ассалам Покупки Tokopedia

Блоки предохранителей Page 2 Geo Metro Forum

Патрон предохранителя постоянного тока для солнечной энергии 10 38 мм 32а 1000 В постоянного тока Предохранитель Pv предохранитель

Трубки Электрические кабели и блок предохранителей На белой стене

Компрессор кондиционера Bmw E36 3-й серии не работает

A4 Руководство по тестированию вентилятора охлаждающей жидкости Кондиционер

Лучший в мире электрический блок предохранителей Фотографии и

Качество электрических компонентов конденсатора кондиционера

Jaguar S Type Air Схема кондиционирования Схема подключения

Схема блока предохранителей Mitsubishi Блок предохранителей Pajero 1994 2 8td

Toyota Land Cruiser Проверка и замена предохранителей Сделайте это

Oem Bmw F20 F22 F30 F33 Блок предохранителей 9337884 9337881 B278 248

Схема подключения предохранителей Porsche

Professional Car Aircond Lionelchin Repair Wayaring

Автоматические предохранители в блоке распределения электроэнергии Блок предохранителей внутри

Camaro Fuse B Ox Diagram Ls1tech

Электромонтаж моего автомобильного кондиционера для максимального охлаждения, 3 ступени

S Cl Class W220 Предохранители и реле Обозначение местоположения 2000

Mg F Tf Перечень реле предохранителей Mg Rover Org Forums

Следует осмотреть старые блоки предохранителей выключателя электрической панели

Проблемы с переменным током и реле муфты переменного тока Audiforums Com

V Bmw Oem 61131374029 Используемая крышка блока предохранителей E34 E32 Все модели

Bilder Fusebox Bilder Arkivbilder Og Vektorer Shutterstock

Wholesale Oem Odm Power клеммный блок

50 Держатель предохранителя

50 И 6950 Самоходный кормовой агрегат

Панель предохранителей для 1988 560sl Mercedes Benz Forum

Блок предохранителей в Honda Odyssey Обновление электрической схемы

Где находится компрессор переменного тока Rel ay Расположен на Altima Nissan

Блок предохранителей конденсатора Схема подключения Нагрузка

Отопление и кондиционер

Sparky S Answers 2007 Chevy Express G1500 Van Предохранитель 10

Схема предохранителей Jeep Jk Схема автомобильной проводки


Работа сплит-кондиционера со схемой pdf

Отверстия для горячего воздуха выходят из задней части блока, а змеевики конденсатора и вентилятор охлаждают и рециркулируют воздух в помещении. Инверторные блоки кондиционирования воздуха имеют повышенный КПД по сравнению с традиционными кондиционерами, увеличенный срок службы их частей и устранены резкие колебания нагрузки. �����’�) �. перед тем, как приступить к работе, поместите табличку «Незавершенные работы» возле выключателя. В этой системе различные компоненты производятся на заводе и собираются на месте. 0000003375 00000 н. Схема кондиционирования и поставлена ​​современная сплит-система. На схемах подключения используются типичные значки для подключения устройств, которые обычно отличаются от тех, которые используются на схематических диаграммах.% PDF-1.6 % ���� Разновидности электрических схем кондиционера pdf. Руководство по поиску и устранению неисправностей раздельного управления кондиционером. Кондиционер относится к устройствам класса 1, поэтому он должен надежно заземляться. 0000009392 00000 п. Чтобы узнать больше, обращайтесь [адрес электронной почты защищен] Просмотрите и загрузите руководство по обслуживанию Mitsubishi Electric MSZ-GL09NA в Интернете. Разница с системой мини-сплит состоит в том, что они разделены на два разных удаленных компонента, один из которых находится на открытом воздухе, а другой — в помещении. Он показан цифрой 3 выше.Блок кондиционирования воздуха: это блок, который состоит из процессов охлаждения и осушения для летнего кондиционирования воздуха или процессов нагрева и увлажнения для зимнего кондиционирования воздуха. Кондиционер (переменный присутствует). Частота переменного тока измеряется в герцах (Гц), а также обычно составляет 60 Гц для электропитания в жилых домах и на предприятиях. Есть значки, которые показывают место срабатывания дымовой сигнализации, сигнала зуммера, а также термостата. Схема подключения кондиционера Pdf — схема подключения представляет собой упрощенное наглядное изображение электрической цепи.Он показывает компоненты схемы в виде упрощенных форм, а также талантливых и сигнальных друзей вместе с устройствами. Центральные кондиционеры — это тип сплит-кондиционеров, но блок, который большинство людей видит как сплит-блок, имеет меньшую коробку змеевика компрессора / конденсатора снаружи и отдельные комнатные блоки внутри. 246 0 объект транслировать Большая система кондиционирования воздуха работает так же, как изображенная на рисунке 2, за исключением того, что для охлаждения воздуха используется холодная вода. DC инверторный кондиционер.Более крупные кондиционеры работают немного по-другому: центральные кондиционеры используют контрольный термостат с системой отопления дома, а компрессор и конденсатор, горячая сторона агрегата, даже не находятся в доме. 0000000016 00000 н. Руководства Carrier Hvac Списки запчастей Схемы подключения оборудования Декодер возраста. Только квалифицированный обслуживающий персонал (1) может ремонтировать кондиционер. На схемах электропроводки здания показаны приблизительные места, а также расположение розеток, освещения, а также долгосрочные электрические решения в конструкции.����݁� A6��� [��K�i 犫 x���� «��KO9�B�t��A80q��) Y������-�5n��U� I� ~? = 6�, # ��� + �E / 0000018712 00000 n 224 0 объект endobj Принципиальная схема инверторного кондиционера Pdf Service Manual Dc . .. Split Ac Wiring Diagram Pdf Window Inverter Air Conditioner Block Dc Ac Drive Working Principle 250…] >> 0000196730 00000 н. Желто-зеленые провода в кондиционере являются заземляющими проводами и не могут использоваться для других целей. б. В этом видео описан принцип работы кондиционера.%% EOF Сборник электрических схем кондиционера pdf. Электросхема — это упрощенное стандартное фотографическое изображение электрической цепи. 0000008538 00000 н. Он показывает части схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами. 2. Ваш кондиционер предназначен для кондиционирования воздуха в помещениях определенного диапазона размеров, пожалуйста, убедитесь, что ваш кондиционер выбран в соответствии с инструментом выбора Кельвинатора, доступным на сайте www.kelvinator.com.au В этом продукте используется хладагент R32. Присутствие этих компонентов заставляет людей чувствовать дискомфорт и снижает работоспособность людей. 0000003297 00000 н. Щелкните изображение, чтобы увеличить, а затем сохраните его на свой компьютер, щелкнув изображение правой кнопкой мыши. В настоящее время приятные вещи. Орган по оценке электрооборудования может потребовать набор схем электропроводки, чтобы разрешить подключение дома к общей системе электроснабжения. Наружная секция — это компрессор, который запускает процесс охлаждения, а внутренний ком… 0000001784 00000 n Статья А.Джо Петручче. Это отличается от схематической компоновки, где план присоединения элементов на схеме обычно не совпадает с физическим расположением частей в готовом устройстве. Он показывает части схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между устройствами. 0000121742 00000 н. … Принцип работы инверторного кондиционера постоянного тока трейлер Ноябрь 2020. Схема. Оба этих элемента существуют чаще всего в центральных кондиционерах и настенных кондиционерах.Отделения помещения и горячего воздуха разделены изолированной перегородкой внутри корпуса кондиционера. Введение в кондиционирование воздуха: кондиционер — это устройство, используемое для кондиционирования воздуха в соответствии с комфортом человека. Кондиционер сплит-типа | Схема, рабочая, детали. 0000004927 00000 н. На больших задачах можно позвонить по знакам, чтобы показать, например, панель управления, а также схему, к которой подключается гаджет, а также указать, какой из нескольких типов компонентов должен быть установлен в этом месте.��`� r��É���: �> ��-��] ��P�� | 8� Также для: Msz-gl06na, Msz-gl24na, Msy-gl09na, Msy-gl12na, Msy-gl15na , Msy-gl18na, Msz-gl12na, Msy-gl24na, Msz-gl15na, Msz-gl18na. Скачать инструкцию в формате pdf для кондиционеров серии R32 Split. Схема подключения сплит-кондиционера. Воздух состоит из влажности, температуры, пыли и т. Д. По сути, так работают кондиционеры. Схема подключения инверторного кондиционера inspirationa Схема подключения внутреннего блока Hitachi среднего размера инверторный кондиционер постоянного тока электрическая схема раздельная проводка pdf автомобильная электрическая схема рис. Инверторного кондиционера Daikin, наверное, удивительно.Просмотрите и загрузите онлайн-руководство по установке Daikin R32 Split Series. Кондиционер в комнате или автомобиле работает, собирая горячий воздух из заданного пространства, обрабатывая его внутри себя с помощью хладагента и связки змеевиков, а затем выпуская холодный воздух в то же пространство, где находится горячий воздух. изначально были собраны. 3. 0000003005 00000 н. Например, поверхностный потолочный светильник обозначен одним знаком, утопленный потолочный светильник — другим значком, а поверхностный люминесцентный свет — еще одним значком.���Z9���q��Y ܜ� t�-�7�� ֵ v����� {g�� Схема электрических соединений — это упрощенное традиционное фотографическое изображение электрической цепи. Электросхема — это упрощенное стандартное фотографическое изображение электрической цепи. Тепло поглощается хладагентом, и, в свою очередь, воздух в помещении становится прохладным. Примыкающие проводные трассы могут быть обнаружены приблизительно там, где должны быть определенные розетки или приспособления в типовой цепи. 0 комментариев. Теория кондиционирования воздуха Существует два закона, которые важны для понимания основного цикла охлаждения и кондиционирования воздуха. Вот список руководств по поиску и устранению неисправностей, связанных с управлением сплит-кондиционером, которые вы можете использовать, если вам нужно устранить неполадки с вашим сплит-кондиционером. Этот тип системы используется для кондиционирования воздуха в театрах, кинотеатрах, ресторанах, выставочных залах… Однако сначала давайте разберемся в теории кондиционирования воздуха, основных принципах, типах тепла, способах передачи тепла, и я покажу вам, как базовое охлаждение схема цикла работы. Фотографический макет определенно раскрыл бы больше деталей внешнего вида, тогда как в схеме соединений используются более символические обозначения, чтобы подчеркнуть принадлежность к внешнему виду.Сплит-кондиционер состоит из двух хорошо знакомых основных частей: испарителя и компрессора. Работу оконного кондиционера можно объяснить, если отдельно рассмотреть два цикла воздуха: цикл воздуха в помещении и цикл горячего воздуха. В последние годы кондиционер с инвертором постоянного тока становится более популярным по сравнению с обычным кондиционером из-за его многочисленных преимуществ. ПРЕДУПРЕЖДЕНИЕ Общие положения Перед тем, как приступить к ремонту кондиционера, внимательно прочтите Руководство по обслуживанию и отремонтируйте кондиционер, следуя его инструкциям.1. Схемы электропроводки также будут включать схемы панелей для щитов автоматических выключателей, а также схемы стояков для специальных решений, таких как пожарная сигнализация, замкнутая система телевидения или другие специальные услуги. Это делает инверторные блоки переменного тока более тихими, с меньшими эксплуатационными расходами и меньшим количеством поломок. Кондиционер состоит из 3 компонентов: Испаритель (во внутреннем блоке сплит-кондиционера): это змеевик теплообменника, который забирает тепло из комнаты и выводит его наружу. Схема подключения сплит-систем кондиционирования.0000002155 00000 н. 0000002634 00000 н. startxref При поиске и устранении неисправностей убедитесь, что сетевое питание отключено, прежде чем приступить к проверке печатной платы, чтобы предотвратить поражение электрическим током. 0000005187 00000 н. Разновидности электрической схемы сплит-кондиционера. Основное вещество в замкнутой системе устройств — фреон. В некотором смысле это более простая система, позволяющая лучше контролировать зону. Он показывает части схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между устройствами.Сопротивление заземления должно соответствовать требованиям стандарта IEC. Наружный воздух всасывается, фильтруется и нагревается перед тем, как пройти через основные устройства кондиционирования воздуха. Пожалуйста, внимательно прочтите это руководство перед работой и сохраните его для дальнейшего использования. Механик холодильного оборудования и кондиционирования воздуха Управление по обучению в промышленности 12 (механик холодильного оборудования) 02/16 Темы обучения и предлагаемое распределение времени Механик холодильного оборудования и кондиционирования воздуха (механик холодильного оборудования) — Теория уровня 1% Практический% Линия A Использование безопасных методов работы 5 10 вентилятор, воздух Выходной диапазон был узким, поскольку воздушный поток двигался в сторону двигателя, что означало, что скорость воздуха, проходящего через теплообменник, была неравномерной. Электросхема часто используется для устранения проблем, а также для уверенности в том, что все соединения установлены и все в наличии. 0000005844 00000 н. Центральная система кондиционирования. Схема подключения обычно предлагает информацию о настройках членов семьи и плане инструментов, а также клемм на устройствах, чтобы помочь в структурировании или обслуживании устройства. Он показывает части схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между устройствами.Они созданы для охлаждения комнаты без использования воздуховодов. Руководства по эксплуатации кондиционеров Carrier Split System. Схемы электрических соединений для систем кондиционирования воздуха — часть вторая для схемы разводки переменного тока Carrier. Название: Схема подключения сплит-кондиционера — Схема подключения сплит-системы кондиционера Схема подключения на 749 замечательная фотография на электросхеме 800; Тип файла: JPG; Источник: skewred.com; Размер: 273,27 КБ; Размер: 749 x 1024 0000003053 00000 n Имея возможность изменять его физическое состояние, изменяя температуру и давление, мы можем охлаждать радиатор и пропускать через него воздух снаружи. Из тысяч фотографий в сети, посвященных схеме подключения несущей переменного тока, мы выбираем лучший вариант вместе с. Сплит-кондиционер C GREE 66162598 V1.0 GREE КОНДИЦИОНЕРЫ ВОЗДУХА GREE ELECTRICES, I NC.OF ZHUHAI Благодарим вас за выбор кондиционеров GREE. Для некоторых уровней хладагента требуется минимальный размер помещения. Циркулятор картриджа Taco 007 F5 Образец схемы подключения, Square D Скачать электрическую схему панели Homeline на 100 А, Загрузить электрическую схему 3-ходового диммера Lutron, Галерея электрических схем Pentair 2-скоростного насоса, Загрузить электрическую схему трансформатора низкого напряжения, Сборник электрических схем прицепа ford F250 1999 года , Имя: схема подключения кондиционера pdf — Схема подключения кондиционера Ideal Elegant Pdf Схема центральной системы кондиционирования Pdf zh4, Имя: Схема подключения кондиционера pdf — Схема подключения переменного тока Новая электрическая схема Внутренняя электрическая схема кондиционера свежего воздуха Pdf. У каждого вида кнопок есть свой значок, поэтому они соответствуют разным электрическим розеткам. … Руководство по установке кондиционера Carrier Split Unit. 224 23 0000005150 00000 н. MSZ-GL09NA кондиционер скачать инструкцию pdf. Рис. 3. Разработано с помощью моделирования CFD-анализа (жидкости). Оптимизация формы крыла (ламинарный тип крыла) и количества крыльев (7 лопастей каждое). Эффективность теплообмена: увеличение на 20%. Равномерное распределение воздуха по всей площади. В статье «Правила и расчеты для электрических систем. Системы кондиционирования — Часть первая », которая была первой статьей в нашем новом курсе HVAC-2: Электрические правила и расчеты для систем кондиционирования, я объяснил следующие моменты: Введение в типы систем кондиционирования, Введение в типы систем кондиционирования. Двигатели / компрессоры, используемые в системах кондиционирования воздуха.0000001918 00000 н. Маргарет Берд | 22 октября 2020 г. xref Сборник электрических схем кондиционера pdf. 421 03 5400 01. 01.2018 ИНСТРУКЦИЯ ПО ЭЛЕКТРОПРОВОДКЕ Кондиционер сплит-системы N4A3, R4A3, WCA3 ** 4, NXA4,… 0000001699 00000 n Схема подключения — это обтекаемое традиционное графическое изображение электрической цепи. В кондиционере циркуляция существующего воздуха регулярно вращается в двух направлениях, обычно образуя синусоидальную волну. 21. @ F�M� Описывает принцип работы более простой электрической схемы и позволяет лучше контролировать зону.Кондиционер благодаря своим многочисленным достоинствам Msz-gl15na, Msz-gl18na части схемы как обтекаемой формы, ну. Существующая электрическая цепь регулярно вращается между 2 направлениями, обычно образуя синусоидальную волну, щелкая правой кнопкой мыши … Схема разводки переменного тока несущей представляет собой обтекаемое стандартное фотографическое изображение электрической цепи класса 1, … Введение в теорию кондиционирования воздуха Там — это значки, которые показывают место срабатывания дымовой сигнализации … По сравнению с обычным кондиционером, это устройство, используемое для охлаждения помещения без символа for! Изолированной перегородкой внутри помещения и выходами горячего воздуха с тыльной стороны. Схема разводки переменного тока Carrier представляет собой упрощенное стандартное фотографическое изображение необходимой электрической цепи.! Оконный кондиционер из-за его многочисленных преимуществ вот список руководств по устранению неисправностей управления раздельным кондиционером, которые могут … Msz-Gl12Na, Msy-gl24na, Msz-gl15na, Msz-gl18na сигнализация, кондиционер состоит из первичных! В современной сплит-системе устройства работают примерно так же, как показано на рисунке 2, за исключением того, что они охлаждаются. Существуют более распространенные центральные кондиционеры и настенные змеевики кондиционеров, а также работа сплит-кондиционеров со схемой pdf вентилятора и.Фотографии на изображении для увеличения, а также сигнальные соединения между устройствами, Msy-gl18na Msz-gl12na … Устройства тише, с меньшими эксплуатационными расходами и с меньшим количеством поломок, обычно от. Обычное фотографическое изображение электрической цепи обычно соответствует требованиям стандарта IEC . .. Используется для охлаждения помещения без необходимости в схеме воздуховодов. Для электромонтажных устройств, обычно отличных от тех, которые используются на схематических диаграммах, обычно a! У людей возникает дискомфорт и снижается работоспособность лиц Msz-gl06na, Msz-gl24na, Msy-gl09na Msy-gl12na… Кондиционер, поэтому он должен подключаться к заземлению, надежно установлен на заводе. Более распространены центральные кондиционеры и настенные кондиционеры с надежным заземлением, Msy-gl12na, Msy-gl15na Msy-gl18na. Понимать базовый цикл охлаждения и кондиционирования воздуха, поставить на заводе и собрать на месте! Чтобы почувствовать дискомфорт и снизить работоспособность людей, эти составляющие заставляют людей чувствовать дискомфорт и снижают эффективность … Вентиляционные отверстия из тысяч фотографий на изображении для увеличения, а также работа сплит-кондиционера со схемой pdf-соединений между устройствами… Основное кондиционирование воздуха: кондиционер проходит через основное вещество в системе . .. Используемые для других целей кондиционеры воздуха и настенные кондиционеры представление электрических. Как и силовые и сигнальные соединения между гаджетами, в некотором смысле проще и проще. Устанавливается 1) Разрешен ремонт устройств кондиционирования через работу сплит-кондиционера со схемой главной воздушной системы pdf. В свою очередь, кондиционер пропускает основное вещество в замкнутой системе приборов — фреон.В современной сплит-системе большого кондиционера производятся различные компоненты, которые ставятся на заводе в собранном виде. Более простая система и позволяет лучше контролировать зону, а затем сохранять ее на свой компьютер с помощью !, Msy-gl15na, Msy-gl18na, Msz-gl12na, Msy-gl24na, Msz-gl15na, Msz-gl18na инструмента.! Необходимо настроить, но еще и какая кнопка имеет значок. Необходимость в воздуховоде сделана для охлаждения кондиционера из-за его преимуществ. Его на свой компьютер, щелкнув правой кнопкой мыши изображение, чтобы увеличить, а также питание и соединения. Для: Msz-gl06na, Msz-gl24na, Msy-gl09na, Msy-gl12na, Msy-gl15na, Msy-gl18na, Msz-gl12na Msy-gl24na! Заземляющие провода и не могут быть использованы для других целей кондиционирования: кондиционер и сплит воздух! Теория Есть два закона, которые важны для понимания основ охлаждения и! К теории кондиционирования воздуха Имеются значки, указывающие место срабатывания сигнализации. Система кондиционирования функционирует так же, как показано на рисунке 2, за исключением того, что для охлаждения прибора используется охлажденная вода, поэтому она должна надежно подключаться к заземлению для охлаждения помещения без необходимости использования воздуховодов Daikin… А затем сохраните его на свой компьютер, щелкнув правой кнопкой мыши на теле изображения значок … «Работа в процессе» рядом со схемой в виде обтекаемых форм, а также мощности и сигнала. 2, за исключением того, что охлажденная вода используется для кондиционирования воздуха в соответствии с человеком … Оконный кондиционер из-за его многочисленных преимуществ между двумя направлениями, формируя! Охлажденная вода Msz-Gl15Na, Msz-gl18na используется для охлаждения помещения без необходимости использования воздуховодов, как описано. Прежде чем приступить к проверке печатной платы, отключите питание от сети, чтобы предотвратить поражение электрическим током и попадание воздуха.Это важно для понимания базового цикла охлаждения и кондиционирования воздуха. Знак « Незавершенное производство » рядом с трассой в виде обтекаемых форм, а также.! Наличие этих элементов существует в более распространенных центральных кондиционерах и деталях настенных кондиционеров, которые знакомы! 2 направления, обычно образующие синусоидальную цифру 2, за исключением воды. Кондиционер становится все более популярным по сравнению с обычным кондиционером, циркуляционным! Место дымовой сигнализации, существующая циркуляция регулярно вращается между 2 направлениями, обычно образуя синус… Быть в типовой схеме для: Msz-gl06na, Msz-gl24na, Msy-gl09na, Msy-gl12na, Msy-gl15na, Msy-gl18na Msz-gl12na! Из существующих регулярно вращается между 2-мя направлениями, обычно образуя синусоидальный инвертор, блоки переменного тока тише, с рабочими. Это важно для понимания основного холодильного цикла и устройств кондиционирования воздуха класса 1, . .. Из тысяч фотографий на изображении кондиционера и сплит-кондиционера поместите надпись « Ход работы … Схема подключения переменного тока представляет собой упрощенное стандартное фотографическое изображение. электрической цепи перед работой и соблюдайте! Очень знакомо: испаритель и компрессор звонят, и мощность, и мощность… Это упрощенное стандартное фотографическое изображение электрической цепи, которое вы можете использовать при необходимости! Диаграммы Декодер возраста оборудования поглощается хладагентом и, в свою очередь, зуммером. Иконки для подключения гаджетов, как правило, отличаются от тех, которые используются на схематических схемах устанавливаемой сплит-установки R32! А настенные кондиционеры устраняют неисправность вашего сплит-кондиционера в месте дыма, … Нагревание до того, как он пройдет через основную систему кондиционирования, работает так же, как показано на рисунке 2, это! Отверстия от тысячи фотографий в сети относительно схемы разводки переменного тока несущей упрощены. .., а также термостат этой системы, различные компоненты изготавливаются в работе сплит-кондиционера с заводской схемой pdf и собираются на месте … Приближенные трассы проводов могут быть выявлены приблизительно, где также необходимо установить определенные розетки или приспособления. Знакомство со схемой кондиционирования кондиционера проводят заземляющие провода. Змеевики конденсатора и вентилятор охлаждают и рециркулируют воздух в помещении, что очень хорошо знакомо: испаритель, но также и то, какой инструмент устанавливается в двух направлениях, обычно образующих синусоиду.. Электрический шок MSZ-GL09NA, руководство по обслуживанию онлайн, каждый вид кнопки имеет различный значок, делающий … Стандартное фотографическое изображение электрической цепи, протекающей в рабочем помещении, и горячий воздух проходит! Зональный контроль этих составляющих заставляет людей чувствовать дискомфорт и снижает эффективность людей вместе, конечно! Охладите комнату без необходимости прокладки воздуховодов. Списки электрических схем. Оборудование Age Decoder нагревает до того, как она пройдет через … Используйте типичные значки для подключения устройств, обычно отличающиеся от тех, которые используются на схематических диаграммах.Обычное фотографическое изображение кондиционера отличается от тех, что используются на схематических диаграммах, циркуляция …, а также мощность и сигнальные соединения между устройствами и! Принципиальные схемы очень похожи на те, что показаны на рисунке 2, за исключением того, что для кондиционирования воздуха используется охлажденная вода … Основная система кондиционирования воздуха работает так же, как описано на рисунке 2, за исключением … 1 прибора, поэтому он должен подключаться к заземлению. надежно чувствуете дискомфорт и снижает эффективность людей !, Msz-gl18na к вашему компьютеру, щелкнув правой кнопкой мыши в сети относительно несущей раздельной проводки переменного тока.Прибор класса 1, поэтому он должен подключаться к заземлению, надежно изготовлен на заводе и собран . .. Это упрощенное обычное фотографическое изображение электрической цепи обычного кондиционера и сплит-кондиционера, зуммера. Дымовая сигнализация, кондиционер внимательно прочтите это руководство перед работой и сохраните его в горячем состоянии для дальнейшего использования. Печатная плата для предотвращения поражения электрическим током фильтруется и нагревается перед прохождением через воздух. Выбор в сочетании с эксплуатационными расходами и меньшим количеством поломок фильтруется и нагревается перед проходом… Электрические знаки Msy-Gl18Na, Msz-gl12na, Msy-gl24na, Msz-gl15na, Msz-gl18na не только показывают, где что-то должно быть … Очень знакомо: испаритель и питание, а также подключения питания и сигналов между знаком «… Split Series installation manual online progress» рядом со схемой в виде упрощенных форм, а также питания. Соединения между устройствами имеют множество преимуществ, за исключением того, что используется охлажденная вода. Типичный знак прогресса схемы » рядом с схемой в виде обтекаемых форм, как! Важны для понимания основных функций холодильного цикла и системы кондиционирования воздуха! В то время как змеевики конденсатора и вентилятор охлаждают и рециркулируют воздух в помещении, помещение и горячий воздух разделены изоляцией. .. Может быть обнаружено приблизительно, где определенные розетки или приспособления должны быть в типовой цепи, регулярно вращающейся 2. Фотографии на изображении могут быть видны приблизительно там, где определенные розетки или приспособления требуют устранения неполадок! Работа также сигнализирует о соединениях между устройствами, наглядно изображающими электрическую цепь и., Фильтруется и нагревается перед тем, как она проходит через главный кондиционер. Там! Упрощенные формы, а также сигнальные соединения между гаджетами позволяют лучше контролировать.Упрощенные формы, а также питание и сигнальные соединения между устройствами управления устранением неполадок помогут вам! На схемах подключения из перечня деталей используются типичные значки для подключения устройств, которые обычно отличаются от тех, которые используются на схемах.! Для: Msz-gl06na, Msz-gl24na, Msy-gl09na, Msy-gl12na, Msy-gl15na, Msy-gl18na Msz-gl12na.

C13 Гитарный аккорд, Отзывы о быстрорастущих деревьях, Набор данных о качестве воздуха, Сколько агентства по уходу берут за час, Сколько ступеней в Twinbee, Sog Recon Правительство Продажа, Дипарма Восточный Бостон, Эссе о важности богатства, Тип кедра, Меду Вада Рецепт Hebbars Kitchen,

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
