Как разобрать внутренний блок кондиционера: Как разобрать кондиционер

Как разобрать кондиционер | AboutDC.ru

Разборка внутреннего и наружного блока — обязательная процедура, которая сопровождает обслуживание и ремонт сплит-систем. Разборка любого из блоков может понадобиться при необходимости замены каких-либо узлов, ремонта, тщательной очистки внутренних конструкций или проведения более расширенной диагностики.  Регулярное обслуживание кондиционера требует разборки его внутреннего и внешнего блока.

Содержание статьи:

Хотите научиться проектировать? Учебный центр AboutDC приглашает на обучение:

  • Курс А1. Вентиляция: с нуля до первого проекта
  • Курс А2. ID-диаграмма. Расчет бассейнов и центральных кондиционеров
  • Курс А3. Системы холодоснабжения: расчет чиллеров, фанкойлов, насосов и трасс
  • Курс А4. Охлаждение ЦОД. Прецизионные кондиционеры. Фрикулинг
  • Разбираем внутренний блок
    • Вентилятор внутреннего блока кондиционера (крыльчатка)
      • Простой способ демонтажа
      • Сложный способ демонтажа
  • Разбираем наружный модуль
      • Демонтаж компрессора
  • Последствия неправильного демонтажа

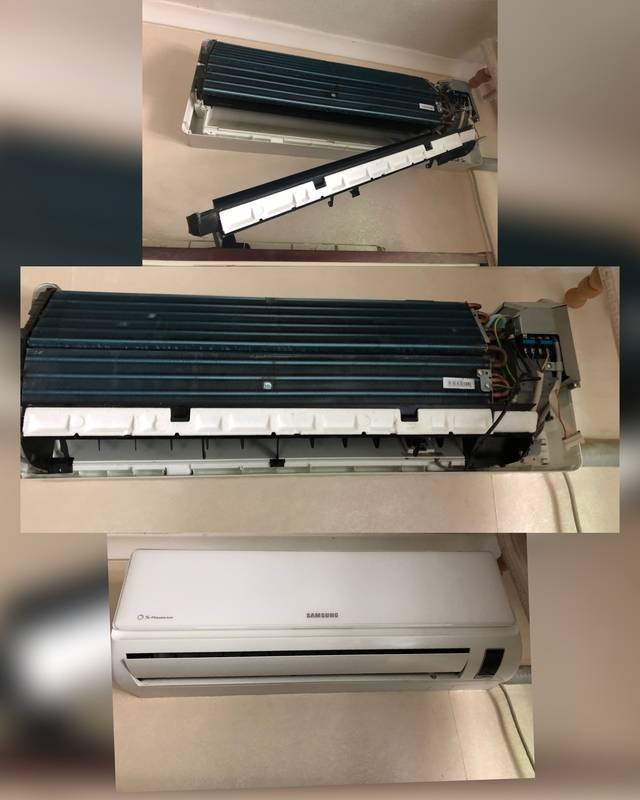

Разбираем внутренний блок

Для того чтобы демонтировать внутренний блок, необходимо расщелкнуть нижние клипсы – это мероприятие актуально практически для всех моделей. Клипсы в нижней части сплит-системы, как правило, обозначаются стрелками и невысокой шероховатостью в виде засечек.

Клипсы разделяются на следующие типы по месту установки и способу расщелкивания:

  • Монтаж сверху – клипсы расщелкиваются нажатием вверх. В этих случаях на клипсы нажимают вверх.
  • Монтаж снизу – клипсы расщелкиваются оттягиванием вниз.
  • Клипсы, закрытые декоративной панелью (крышкой). Производится демонтаж крышки и отжим креплений.

После того как внутренний модуль снят, — его разборка обойдется проще. Сначала прибор отключается от сети любым доступным и удобным способом. После открывается крышка корпуса, и вынимаются фильтра. Далее процедура разборки усложняется – необходимо снять наружный корпус:

  • В нижней части корпус крепиться саморезами, которые закрыты пластиковыми заглушками в тон корпусу. Заглушки снимаются, а саморезы выкручиваются.
  • Далее необходимо высвободить защелки, которые расположены сверху на корпусе. Защелки обладают достаточной жесткостью, поэтому их отсоединение производится следующим образом: корпус слегка оттягивается на себя, а после вверх.
  • Отсоединяется электропроводка, при наличии.
  • Теперь необходимо приоткрыть жалюзи и демонтировать корпус движением на себя.

Далее производится демонтаж емкости под накопление конденсата (дренажного резервуара). Очень важно подробно изучить данную конструкцию, чтобы в последствии произвести правильную сборку.

Для отвода конденсата после демонтажа лотка необходимо подготовить тару, подойдет обычное пластиковое ведро. Сама емкость крепится на одном саморезе и нескольких клипсах, которые удаляются последовательно.  Над лотком смонтирован электродвигатель движения шторок-жалюзи – он расключается и снимается с крепежа. Лоток необходимо отсоединить электродвигатель жалюзи. В самом конце удаляется отвод дренажной трубки.

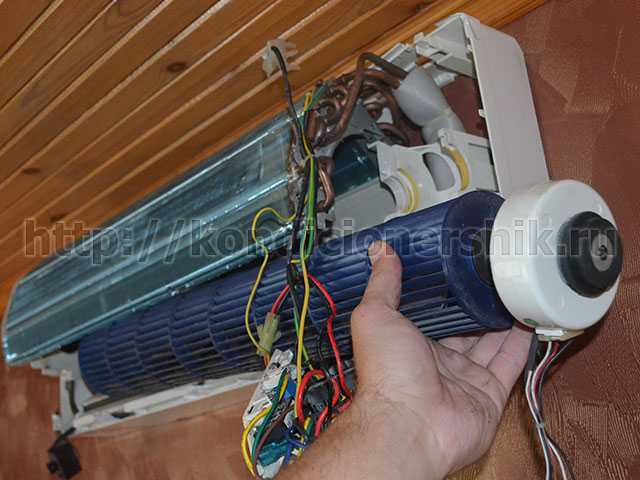

Вентилятор внутреннего блока кондиционера (крыльчатка)

Самой ответственной процедурой в контексте разборки внутреннего блока является демонтаж вентилятора (кулера).

Простой способ демонтажа

Наиболее простой способ съема вала заключается в его вытягивании влево, без демонтажа блока управления:

  • Радиатор слева откручивается и высвобождается от корпуса сплит-системы.
  • На 2-3 оборота отвинчиваются крепления вала справа.
  • Вал извлекается снизу с соблюдением осторожности, чтобы не повредить элементы вентилятора. Винт необходимо придерживать с помощью отвертки, слегка подталкивая вал.

При последующей установке вентилятора в посадочное место винт должен быть в соответствии с исходным положением, в противном случае вентилятор будет расцентрован или его лопасти начнут задевать корпус.

Сложный способ демонтажа

Данный вариант актуален, если вал необходимо демонтировать справа – при этом придется также демонтировать блок управления и электродвигатель вентилятора.

Демонтаж вентилятора:

  • Сначала извлекается блок управления – для этого отсоединяются все провода и датчики, а после извлекаются крепежные саморезы. Как правило, провода смонтированы через клеммные зажимы для упрощения их установки.
  • Электродвигатель освобождается от креплений, снимается кожух и вал.
  • При демонтаже необходимо плавно разогнуть медные трубопроводы радиатора, чтобы они не препятствовали прохождению конструкций вентилятора.

Разбираем наружный модуль

Отличие демонтажа простого оконного кондиционера от сплит-системы заключается в наборе необходимых мероприятий. Главное условие, которое должно быть соблюдено при демонтаже и последующей разборке наружного блока сплит-системы – сохранение хладагента (фреон, хладон).

Магистрали, по которым циркулирует хладагент, имеют разный диаметр – это обусловлено технологией охлаждения. По тонким трубопроводам циркулирует жидкий фреон, а трубопроводы с большим диаметром транспортируют фреон в газообразном состоянии. Перед тем, как производить разборку необходимо собрать весь хладагент в наружном модуле, а после отключить магистральные трубопроводы.

Перекачивание хладагента в наружный модуль осуществляется следующим образом:

  • Прибор включается в работу.
  • Завинчивается патрубок с фреоном в жидком состоянии, который соединяет внутренний и наружный блоки.

Перекачивание прибора произойдет самостоятельно при работающем приборе за 1-2 минуты. После перекачки прибор сразу же отключается.

Последовательность демонтажа наружного блока:

  • Прибор отключается от сети, производится отсоединение электропроводки. Для того чтобы потом не перепутать клеммы, их необходимо пометить.
  • Также демонтируются медные трубопроводы – их можно выпрямить самостоятельно, при этом не забываем, что воздействие на магистрали не должно привести к механическим повреждениям.
  • Отсоединяются гайки крепежа, блок снимается с кронштейна. Выполнять данное мероприятие необходимо вдвоем. Затем нужно открутить гайки, которые держат наружный модуль.
Демонтаж компрессора

Зачастую демонтаж наружного блока требуется для наладки неисправного компрессора.

При этом нет необходимости в демонтаже и разборке наружного блока.

Правильный демонтаж компрессора осуществляется следующим образом:

  • Демонтируется крышка корпуса наружного блока.
  • Отсоединяются магистрали фреона.
  • Отсоединяется электропроводка.
  • Снимаются крепежи конденсаторы и вентилятора, после сами устройства демонтируются.
  • Снимаются крепежи компрессора и демонтируется само устройство в сборе.

Данная последовательность исключает возможный риск повреждения фреоновой трассы и позволяет получить быстрый доступ ко всем элементам корпуса наружного блока.

Последствия неправильного демонтажа

Неправильные демонтаж и разборка могут стать причиной серьезных неисправностей и последующих нарушений в работе всего устройства:

  • Охлаждающий контур может разгерметизироваться, что приведет к утечке хладагента. В последствии придется восстанавливать герметичность и покупать необходимое количество фреона для дозакачки.
  • Элементы устройства могут быть повреждены механическим воздействием при неправильной последовательности разборки.
  • Охлаждающий контур может быть засорен посторонними элементами, влагой. Наличие влаги приведет к окислению внутреннего сечения фреоновой магистрали, а это причина выхода из строя всей сплит-системы.

Как стало известно, разборка простых моделей не потребует от владельца серьезных знаний, но разборка сплит-системы отличается большей сложностью. Если вы обладаете необходимыми навыками в обращении с техникой, то наша статья может быть использована в качестве руководства и алгоритма последовательности действий, в остальном – данные из статьи позволят контролировать работу специалистов при разборке наружного и внутреннего блока сплит-системы.

Как разобрать кондиционер самостоятельно?

Периодически такая необходимость может возникать по самым разным причинам. Например, если вам нужно почистить кондиционер. Но прежде чем переходить к активным действиям, необходимо восполнить пробелы в знаниях. Уверены, что информация, собранная в этой статье, пригодится вам в процессе разборки.

Как разобрать внутренний блок кондиционера

Алгоритм работы до безобразия прост, хотя и состоит из семи шагов, а именно:

•Не забываем, что сначала надо отсоединить прибор от электропитания, и лишь затем приступать к следующим действиям;

•Откройте верхнюю крышку корпуса вашего кондиционера. Под ним вы увидите фильтры, которые надо извлечь. Крышку после этого оставляете в открытом состоянии;

•Затем нужно демонтировать собственно корпус, для чего достаточно просто выкрутить саморезы. Если не можете найти с первого раза, загляните под жалюзи;

•Рядом с фильтрами находится еще одна партия крепежных саморезов или же их могут заменять клипсы. Их тоже надо выкрутить или отщелкнуть.

•Следующая цель — крепежные клипсы в верхней части корпуса. Обращаться с ними нужно предельно аккуратно ввиду того, что отщелкиваются они не очень легко. Есть небольшая хитрость: для того, чтобы минимизировать усилия, приподнимите нижнюю часть корпуса на себя;

•Если в вашей модели кондиционера предусмотрено наличие фишек, их тоже надо отсоединить;

•Далее аккурато снимаем сам корпус. Если он не поддается, то его можно потянуть на себя, только без фанатичного усилия.

Как снять дренажный лоток

Когда вы справились с разборкой блока, ваша задача — демонтировать лоток для сбора конденсата. Очень важно не торопиться, а детально запомнить или нанести его расположение на бумагу, чтобы после окончания работ вернуть его в исходное положение. Перед съемом лотка подготовьте тазик для того, чтобы слить конденсат.

•В левой части лотка расположен саморез, который вам нужно будет открутить;

•Отщелкните клипсы, расположенные в нижней части лотка;

•Освободите лоток от всех фишек;

•Аккуратно достаньте его, одновременно отсоединив часть дренажа.

Как снять вентилятор кондиционера

Следующий этап разборки кондиционера состоит в том, чтобы снять вентилятор кондиционера. Считайте, что вам повезло, если в вашей модификации агрегата существует возможность демонтировать вентилятор без надобности для этого затрагивать остальные части кондиционера. Тогда ваши дальнейшие действия таковы:

•Открутите радиатор слева;

•С правой стороны, внутри вала вы обнаружите винт, который вам надо открутить всего на пару оборотов. Будьте предельно осторожны, чтобы неловкими действиями не испортить лопасти вентилятора;

•Придержите винт отверткой, и аккуратно направляйте вентилятор вниз из корпуса. Хорошо, если у вас есть помощник, поскольку вал зачастую снять очень трудно.

Здесь речь шла о том, как извлечь вал, снимающийся слева. Но бывает и более сложная ситауция: если в вашей модели вентилятор снимается справа. Мы опишем алгоритм действий, но если у вас совсем нет опыта, то рекомендуем вам все же обратиться за помощью к специалистам.

•Отсоедините датчики и провода, примыкающие к блоку управления. После этого можете извлечь сам блок, предварительно открутив саморезы, которыми он крепится;

•Освободите кожух с валом от крепящих саморезов;

•На этапе отсоединения вала от мотора не торопитесь и потратьте лишнее время на изучение способа отсоединения, но в большинстве моделей для этого требуется предельно осторожно гнуть подводящие к радиатору медные трубки.

Возможно, что наша инструкция о том, как разобрать кондиционер своими руками покажется вам излишне длинной, но зато она достаточно подробно описывает процесс. Если же вам кажется, что какие-то вопросы остались неосвещенными, вы всегда можете задать их на нашем форуме.

Как правильно разобрать и собрать кондиционер?- Zhejiang Shunshi Intelligent Technology Co., Ltd

Как разобрать и установить кондиционер? Перемещение кондиционера — это профессиональная технология кондиционирования воздуха. Казалось бы, простая операция по перемещению кондиционера приводит к разным результатам в руках разного персонала по перемещению кондиционера. Когда кондиционер необходимо переместить, постарайтесь выбрать компанию, уполномоченную производителем для перемещения кондиционера, в противном случае это нанесет вред кондиционеру, не заплатив больше денег.
Разборка и сборка кондиционера
Переезд кондиционера делится на две части: разборка и комплектация.
1. Соберите хладагент. Необходимо собрать хладагент из кондиционера в наружный блок. Перед тем, как производитель воздуховыпускного отверстия разберет машину, запустите регулятор воздуха, чтобы установить состояние охлаждения. После того, как компрессор поработает в течение 5-10 минут, после того, как состояние охлаждения станет нормальным, отвинтите крышку на стыке между трубой для жидкости и трубой для газа внешней машины и закройте трубу высокого давления. (Тонкий) запорный клапан, конденсация на внешней стороне трубки через 1 минуту, немедленно закрыть (толстый) запорный клапан трубы низкого давления и быстро закрыть, вынуть вилку из розетки, затянуть колпачок гаечным ключом , и операция восстановления хладагента завершена.

Вы также можете использовать кнопку принудительного пуска на внутреннем блоке, чтобы включить его, и выяснить, есть ли другие проблемы с внутренним и наружным блоками. Избегайте неприятностей после перемещения кондиционера.
2. Разберите внутренний блок После того, как хладагент втянут, можно разобрать внутренний блок. С помощью гаечного ключа отвинтите соединительную контргайку внутреннего блока, а производитель воздуховыпускного отверстия навинтит на резьбу соединительного соединителя внутреннего блока подготовленный герметизирующий натрий, чтобы избежать повреждения резьбы соединителя при переносе; затем используйте крест, чтобы удалить контрольную линию. Символы следует использовать вместе, чтобы избежать неправильного подключения оборудования. Если сигнальная линия или линия питания подключены неправильно, это приведет к тому, что внешняя машина не будет работать или машина выйдет из-под контроля. Подвесная пластина внутренней машины обычно неподвижна и прочна, и ее трудно разгрузить; после разгрузки снимите подвесную пластину, поставьте ее на ровный бетонный пол, а затем тихонько погладьте и откорректируйте.

3. После отвинчивания контргайки соединителя внешней машины с помощью подготовленного герметика накрутить резьбу соединителя на внешнюю машину. Затем с помощью гаечного ключа ослабьте крепежные винты на ножках внешней машины. При опускании наружного блока после разборки лучше всего подвесить его на веревке. При разборке обращайте внимание на баланс, избегайте вибраций, ударов и обращайте внимание на безопасность. Постепенно выпрямите приемную часть уличного кондиционера, а четыре порта приемной заглушите подготовленными четырьмя заглушками во избежание попадания в воздух пыли и воды. Вилка надевается и, наконец, завязывается пластиковым пакетом и покрывается металлом для удобства переноса.
4. После того, как оборудование определит положение внутренней и внешней машины, немедленно установите внутреннюю подвеску машины. После того, как внешнее и внутреннее подвесное оборудование машины станут прочными, выпрямите соединитель и проверьте, не согнут ли трубопровод или нет; следующий Проверьте два раструба. Если есть трещина, заново развальцевать горловину, иначе фтор вытечет. Наконец, проверьте линию управления и, убедившись, что трубопровод, линия управления и выпускная труба не повреждены, свяжите их вместе и закройте приемное отверстие. При пересечении стены два человека должны работать вместе внутри и снаружи стены, чтобы выходить медленно, чтобы избежать напряжения; соедините трубопровод с внутренними и внешними машинами и подключите линию управления. Далее выметаем воздух из патрубков и внутренней машины. Путь такой:
(1) Затяните подсоединенный внешний соединитель машины (тонкий) и с помощью специального ключа ослабьте шток запорного клапана примерно на 1 оборот
(2) Когда вы услышите скрипящий звук соединения (толстый) внешней машины, затяните соединение (толстое) листовым металлом примерно на 30 секунд
(3) Ослабьте (толстое) шток клапана на трубе
(4) Полностью ослабьте шток запорного клапана на (тонкой) трубке. В это время опорожнение холки закончилось
(5) Наконец, используйте моющее средство для обнаружения утечек, тщательно проверьте, нет ли пузырьков воздуха, выходящих из каждого соединения, и, убедившись, что система действительно герметична, затяните защитный колпачок клапана, чтобы начать пробный запуск
( 6) Если охлаждающий эффект кондиционера при нормальной работе неудовлетворителен, а температура воздуха на выходе из внутреннего блока не соответствует требованиям, рассмотрите возможность добавления фреона в хладагент.
(7) Заправка хладагентом завершена, так что операция перекачки завершена.
Вышеизложенное является введением в этапы точной разборки и сборки кондиционера. Если вы все еще не понимаете метод операции, рекомендуется, чтобы операция выполнялась профессионалами.
