Схемы монтажа настенной мульти сплит-системы. | Статьи

При монтаже кондиционера существует несколько вариантов по установке внутреннего и наружного блоков. В данной статье рассказывается о схемах монтажа мульти сплит-системы (кондиционера, состоящего из одного наружного и нескольких внутренних блоков). Как правило, при монтаже мульти сплит-системы не требуется индивидуальный проект, а перечень работ такой же, как и при монтаже обычной сплит-системы. Но для избежания непредвиденных ситуаций в процессе монтажа и для того, чтобы составить полную и точную схему монтажа, мы рекомендуем своим клиентам услугу выезд специалиста. Специалист-разметчик составит полный и точный план монтажа, подберет оборудование, которое лучше всего подойдет для Вашего дома и составит схему-разметку расположения блоков.


1 ВАРИАНТ
1. Вид внутренних блоков кондиционера (вид изнутри помещения)
Варианты прокладки трубопровода:
  1. Короб 80х60, уклон 3%
  2. Штроба 80х60 уклон 3%
  3. Трасса за перегородкой
2. Вид внешнего блока кондиционера (вид с улицы)
Варианты прокладки трубопровода:
  1. Короб 80х60
  2. Бандаж
При расстоянии от края окна до блока более 500 мм — необходим альпинист (кроме 1 и 2 этажа).
3. Вид сверху внутренних и внешнего блоков

2 ВАРИАНТ
1.Вид внутренних блоков кондиционера (вид изнутри помещения)
Варианты прокладки трубопровода:
  1. Короб 80х60, уклон 3%
  2. Штроба 80х60 уклон 3%
  3. Трасса за перегородкой
2. Вид внешнего блока кондиционера (вид с улицы)
Варианты прокладки трубопровода:
  1. Короб 80х60
  2. Бандаж
Установка внешних блоков на высоте более 4 м — высотные работы.
3. Вид сверху внутренних и внешнего блоков

3 ВАРИАНТ
1. Вид внутренних блоков кондиционера (вид изнутри помещения)
Варианты прокладки трубопровода:
  1. Штроба 80х60
  2. Трасса за перегородкой

2. Вид внешнего блока кондиционера (вид с улицы)
Установка внешних блоков на высоте более 4 м — высотные работы.

3. Вид сверху внутренних и внешнего блоков

4 ВАРИАНТ

1. Вид внутренних блоков кондиционера (вид изнутри помещения)
Варианты прокладки трубопровода:
  1. Короб 80х60, уклон 3%
  2. Штроба 80х60 уклон 3%
  3. Трасса за перегородкой

 2. Вид внешнего блока кондиционера (вид с улицы)
Варианты прокладки трубопровода:
  1. Короб 80х60
  2. Бандаж
Установка внешних блоков на высоте более 4 м — высотные работы.

3. Вид сверху внутренних и внешнего блоков

5 ВАРИАНТ

1. Вид внутренних блоков кондиционера (вид изнутри помещения)
Варианты прокладки трубопровода:
  1. Короб 80х60, уклон 3%
  2. Штроба 80х60 уклон 3%
  3. Трасса за перегородкой

2.
Вид внешнего блока кондиционера (вид с улицы)
Варианты прокладки трубопровода:
  1. Короб 80х60
  2. Бандаж
При расстоянии от края окна до блока более 500 мм — необходим альпинист (кроме 1 и 2 этажа).

3. Вид сверху внутренних и внешнего блоков
Установка внешних блоков на высоте более 4 м — высотные работы.

6 ВАРИАНТ

1. Вид внутренних блоков кондиционера (вид изнутри помещения)
Варианты прокладки трубопровода:
  1. Штроба 80х60
  2. Трасса за перегородкой

2. Вид внешнего блока кондиционера (вид с улицы)
Установка внешних блоков на высоте более 4 м — высотные работы.

3. Вид сверху внутренних и внешнего блоков

   Все статьи


Еще статьи

Монтаж без пыли и шума

17 мая 2022

Какое первое впечатление остаётся от процесса установки кондиционера? Шум, пыль, грязь, испорченные дизайнерские обои… Удручающая картина, не правда ли? Но есть способ избавиться от этих минусов при монтаже кондиционера, если воспользоваться сухим алмазным бурением.

Как выбрать место для кондиционера

25 января 2020

Покупая кондиционер (сплит-систему) для своего интерьера, нужно руководствоваться определенными правилами, учитывать особенности монтажа и условия, при котором его работа будет наиболее эффективна. На что именно нужно обратить внимание при планировании размещения кондиционера в помещении читайте в данной статье.

..

Оплата товаров: варианты и риски

17 апреля 2018

Современные способы торговли предполагают современные способы оплаты покупок. Как вычислить нечестный интернет-магазин и не попасть на уловки мошенников читайте в нашей статье.

Как установить канальный кондиционер — схема установки и подбор комплектующих

Для решения проблемы охлаждения воздуха в больших зданиях нецелесообразно устанавливать кондиционеры в каждой комнате. Это повысит расход электроэнергии и усложнит техническое обслуживание. Оптимальный вариант – монтаж канального кондиционера. Схема установки этой системы во многом зависит от характеристики дома.

Компоненты

Принцип работы кондиционера канального типа заключается в распределении потоков охлажденного воздуха от центрального блока по всем помещениям. В отличие от точечных моделей, он состоит из нескольких компонентов, каждый из которых выполняет определенную функцию.

Конструкция

Наружный блок охлаждения предназначен для охлаждения хладагента до требуемого уровня. С помощью системы медных трубопроводов жидкость подается в следующие элементы системы:

  1.  Внутренний блок.  Выполняет функции снижение температуры воздуха, нагнетаемого с улицы. Для этого в нем предусмотрен теплообменник, соединенный с магистралью наружного блока.
  2.  Смесительная камера.  Необходима для минимизации тепловых потерь — в ней смешиваются воздушные массы с улицы и закаченные из помещений.
  3.  Распределительная система  вентиляционных каналов – поставляет охлажденный воздух от внутреннего блока в комнаты. На выходе каждое из ответвлений комплектуется настенной решеткой. В некоторых моделях она имеет функцию регулирования объема потока воздуха.
  4.  Трубопроводы для циркуляции  воздушных масс улицы и нагретых в помещении.
Принцип работы

Дополнительно внутренний блок может комплектоваться фильтрацией и калорифером для подогрева. Этот принцип охлаждения во многом схож с системой франкойл-чиллер. Однако канальный кондиционер характеризуется меньшими затратами по установке и возможностью монтажа в помещениях со средней площадью от 50 м².

Порядок установки

Важным моментом для монтажа аппаратуры кондиционирования является определение оптимальной локации для внутреннего блока. Основная проблема состоит в том, что во время работы он издает много шума.

Поэтому следует выбрать такое месторасположение в здании, которое бы удовлетворяла следующим условиям:

  • Максимальная шумоизоляция от жилых помещений.
  • Температура не должна быть ниже +10°С. В противном случае потребуется дополнительная теплоизоляция корпуса внутреннего блока канального кондиционера.
  • Протяженность вентиляционных каналов примерно одинакова. Это обеспечит отсутствие перепада температуры охлажденного воздуха по мере его продвижения по трубопроводам.

Для частного дома оптимальный вариант монтажа – отапливаемое или хорошо теплоизолированное чердачное помещение.

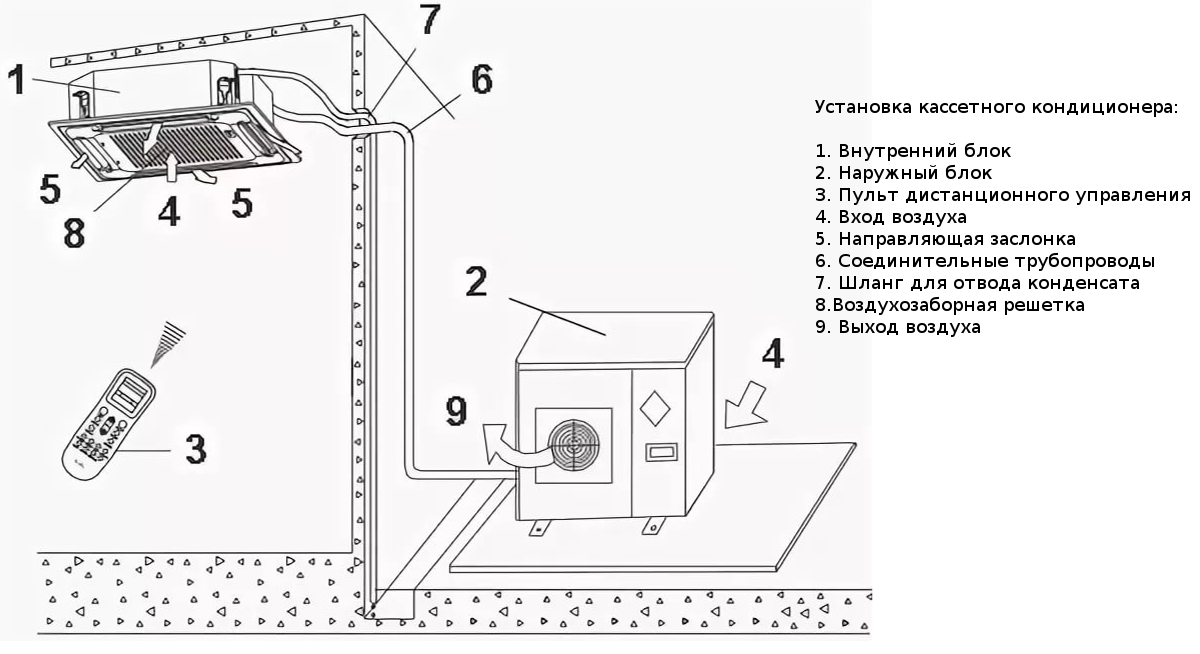

Пример схемы установки

Наружный блок может располагаться в любом удобном месте — на фасаде или кровле дома. Так как его размеры и масса намного большое, чем у стандартных сплит систем – рекомендуется монтаж на крыше здания.

Подбор комплектующих

Основной характеристикой внутреннего блока является объем пропускаемого воздуха за единицу времени. Этот параметр напрямую зависит от общей площади здания и влияет на габариты устройства. Так, размеры модели с максимальным воздушным потоком 1800 м³/час (для охлаждения помещений площадью до 100 м²) составляют 1425*260*663 мм.

Бытовая модель

Следующим важным моментом является выбор воздуховодов. Для минимизации потерь при движении воздушных масс лучше всего выбрать трубы круглого сечения. Однако они занимают слишком много места. Поэтому чаще всего останавливаются на прямоугольных каналах. Они устанавливаются скрытым способом – между черновым и декоративным потолком. Поэтому монтаж воздуховодов системы кондиционирования воздуха нужно делать еще до завершения ремонтных работ.

Также следует учитывать следующие особенности выбора:

  1. Материал изготовления. Если система будет рассчитана только на охлаждение воздуха – рекомендуется выбирать полимерные трубопроводы. При наличии дополнительной функции нагрева – стальные.
  2. Размеры труб должны соответствовать габаритам входных патрубков внутреннего блока.
  3. Расположение настенных решеток. Охлажденный воздух проходит через все помещение. Этому не должна препятствовать мебель или другие элементы интерьера.

Можно ли самостоятельно установить кондиционер канального типа? Монтаж внутреннего блока и трубопроводов по силам сделать своими руками. Однако наружный блок нуждается в профессиональной настройке, так как там циркулирует хладагент. Поэтому рекомендуется воспользоваться услугами профильных компаний для его монтажа. К тому же во многих случаях гарантия на кондиционер распространяется только в том случае, если его установку проводят официальные представители производителя.

Поделиться с друзьями

Цепи управления для систем ОВКВ Качественные советы по ОВКВ 101

Что вы узнаете из статьи Цепи управления для систем ОВКВ :

  1. Понижающие трансформаторы и их функции в цепи управления.
  2. важность электрических параметров
  3. способ защиты понижающего трансформатора
  4. типовое реле в цепи управления.
  5. диаграммы для иллюстрации основных электрических цепей, которые помогут вам понять их.
  6. Наконец, множество связанных и ресурсных ссылок для подробных связанных тем

Цепи управления для кондиционирования воздуха и отопления — Вы когда-нибудь задумывались, что происходит, когда вы включаете термостат? Все последовательности и элементы в системе должны работать электрически и механически, чтобы система работала должным образом. Все начинается с элементов управления, чтобы заставить его работать правильно. Кроме того, в базовой схеме управления HVAC трансформаторы используются для понижения напряжения от сетевого до 24 вольт.

Как это все работает — Трансформеры

Цепи управления для систем HVAC

Понижающие трансформаторы используются в системах кондиционирования воздуха и отопления для понижения напряжения сети до более безопасного и эффективного напряжения для использования в управлении системой. Трансформаторы (понижающие) могут быть от 120 В до 24 В, от 240 В до 24 В и во многих других комбинациях. Некоторые управляющие трансформаторы представляют собой трансформаторы с несколькими ответвлениями, которые можно использовать как на 120 В, так и на 240 В для понижения напряжения до 24 В. Управляющие трансформаторы всегда поставляются с номиналом ВА, что дает максимальный номинал, при котором максимальное количество нагрузок может использоваться для этого трансформатора.

Каждое реле или нагрузка в системе управления имеет мощность ВА. Сумма этих значений ВА для всех нагрузок в цепи не может превышать значение ВА трансформатора. Если номинал ВА трансформатора превышает количество нагрузок в системе, тогда схема управления не будет работать должным образом, и трансформатор выйдет из строя. Кроме того, важно, чтобы встроенный предохранитель был установлен на горячую ветвь или на горячую сторону 24 В трансформатора. Кроме того, в случае короткого замыкания в цепи управления предохранитель предотвратит перегорание трансформатора.

Реле и контакторы

Реле и контакторы используются в цепях управления HVAC для включения и выключения таких устройств, как двигатель воздуходувки, двигатель вентилятора конденсатора или компрессор. Кроме того, контакторы и реле работают почти так же в типичной цепи управления HVAC. Они оба обычно управляются напряжением 24 вольта и обычно передают линейное напряжение на двигатель или компрессор. Реле и контакторы имеют несколько очень важных характеристик. Одним из них является напряжение, которое управляет катушкой реле или контактора, а другим является номинальный ток контактов.

Реле или контактор с катушкой на 24 В перегорит, если на катушку подается напряжение 120 В. То же самое с контактами в реле. Если реле с номиналом 5 ампер для контактов используется для управления двигателем с номиналом 10 ампер, то контакты сгорят, и реле или контактор будут бесполезны. Если реле или контактор необходимо заменить, его необходимо заменить реле или контактором точного соответствия.

Цепи управления для кондиционирования и отопления — как это все работает

Реле или контактор — это не что иное, как переключатель, который включает двигатель или компрессор. Он работает через 24-вольтовую цепь управления. Некоторые реле управляются другими реле в зависимости от компонентов системы и последовательности операций.

Основная схема

Цепи управления для систем HVAC

Реле на приведенной выше схеме управления управляет двигателем вентилятора, как показано на рисунке. Кроме того, это конкретное реле управляется термостатом. Нейтральная ветвь 24 В будет работать от трансформатора. Затем перейдите к одной стороне катушки на реле. 24 горячая ветвь трансформатора будет проходить через термостат. А потом на другую сторону катушки реле. Когда переключатель в термостате замыкается, цепь замыкается. Наконец, это возбуждает катушку, замыкающую контакты и включающую двигатель вентилятора.

Термостат управляет цепью вентилятора. Находится ли система в режиме кондиционирования воздуха или включен ли ручной переключатель вентилятора. Если у вас есть газовая печь или другой тип системы отопления, вентилятор будет управляться по-разному либо по временной задержке, либо по температуре.

На приведенном выше контрольном чертеже показана основная электрическая цепь. Во-первых, источник – это источник энергии или электричества. Во-вторых, путь — это провода, идущие от источника к нагрузке. В-третьих, нагрузка — это свет, двигатель или что-то, что будет потреблять эту мощность или электричество. Работает так же, как описано выше. Кроме того, трансформатор является источником, провода — путем, а катушка в реле — нагрузкой.

Цепи управления для систем ОВКВ Дополнительные ресурсы:



Связанные публикации, которые помогут расширить ваши знания. Изучите основы электрических цепей, включая Закон Ома и HVAC, а также статьи, которые можно найти здесь, в High Performance HVAC.

Цепи управления для систем HVAC

Технический ресурс: Технология охлаждения и кондиционирования воздуха

Автоматические выключатели кондиционеров и причины их срабатывания — Aircor Chicago Heating and Cooling Services

ОВКВ Чикаго

Автор:

Отключение выключателя кондиционера может быть либо легко устранено, либо требует профессионального вмешательства специалиста по кондиционированию воздуха из Чикаго . В этом блоге мы рассмотрим возможные причины срабатывания выключателя. Но прежде чем мы начнем с того, почему ваш кондиционер отключает автоматический выключатель , мы хотим объяснить, как Кондиционер Сплит-система отличается от одиночной системы отключением выключателя. Сплит-системы имеют две отдельные цепи напряжения, каждая с отдельным выключателем. Один прерыватель подключен к воздухообрабатывающему агрегату, другой к конденсатору. Различные проблемы приведут к срабатыванию того или иного выключателя; однако оба выключателя редко срабатывают одновременно. Перебои в подаче электроэнергии, молния, неисправный трансформатор или отключение электроэнергии могут привести к одновременному срабатыванию обоих выключателей.

Что это значит, если выключатель продолжает срабатывать? Техническое обслуживание вашей системы центрального кондиционирования является частой причиной срабатывания выключателя. Змеевики конденсатора, в которых накапливается грязь, заставляют кондиционер потреблять больше энергии. Вместо охлаждения повышение мощности приводит к увеличению тепла. В результате цепь переменного тока постоянно отключается из-за перегрузки цепи. Воздушные фильтры, покрытые грязью, также вызывают срабатывание прерывателя. Приложите решительные усилия, чтобы проверить, очистить (при необходимости) и, в случае фильтров, заменить их. Поддержание змеевиков конденсатора и воздушных фильтров в хорошем состоянии поможет снизить счета за электроэнергию и снизить вероятность0087 Цепь кондиционера продолжает отключаться
. Конденсаторы Неисправные или неработающие конденсаторы являются еще одним источником срабатывания кондиционера автоматического выключателя . Выпускаются два типа конденсаторов: запуск и запуск . Конденсатор запуск используется во всех двигателях кондиционера , а также в компрессоре. Пусковой конденсатор управляет только компрессором. Конденсаторы могут взорваться, что приведет к срабатыванию выключателя. Механические проблемы Неисправные подшипники или заклинившая деталь могут мешать работе двигателя кондиционера . В конечном итоге двигатель будет работать сверхурочно, чтобы противостоять сопротивлению, вызванному неисправными подшипниками или заклинившими компонентами. Это вызовет всплеск электрического тока, выделяя больше тепла. Со временем сработает выключатель кондиционера
. Электрические соединения Ослабление проводов в любом компоненте центрального кондиционера приведет к срабатыванию выключателя. Примером того, как это может произойти, является воздушный компрессор. Коррозия проводов компрессора приводит к ослаблению проводов и ослаблению соединения. Этой проблемы можно избежать при регулярном осмотре и обслуживании специалистом по кондиционированию воздуха . Короткий цикл Во время короткого цикла двигатель кондиционера часто включается и выключается. Что происходит здесь, так это то, что двигатель мгновенно запускается из состояния полной остановки и начинает работать на полную мощность. Во время этого очень быстрого запуска двигатель вызовет всплеск электричества, перейдя в ускоренный режим. Повышение температуры для противодействия инерции, создаваемой полной остановкой двигателя, может привести к отключению выключателя. Размер провода Если размер провода неправильный, это также приведет к срабатыванию выключателя вашего кондиционера
. Установка Если ваша центральная система кондиционирования воздуха установлена ​​неправильно, в будущем могут сработать прерыватели. Все установки должны выполняться сертифицированным подрядчиком по ОВКВ. Они понимают, что установка должна соответствовать кодам безопасности, включенным в Национальный электротехнический кодекс и Механический кодекс . После 9Установка кондиционера 0087 завершена, подрядчик по кондиционированию воздуха должен связаться с муниципальным инспектором, указанным в законе, чтобы убедиться, что все правила техники безопасности соблюдены. Выполнение этой обязательной проверки будет иметь большое значение для предотвращения срабатывания выключателя вашего кондиционера . Почему кнопка сброса кондиционера продолжает срабатывать? Прерыватель кондиционера сработал и не сбрасывается ? Причина в том, что когда срабатывания выключателя не реагируют на сброс, это указывает на наличие серьезной проблемы.
