Дренажный насос кондиционера
Устройства для кондиционирования воздуха, такие как сплит-системы, моноблочные кондиционеры и прочее холодильное оборудование укомплектовываются дренажными системами. Дренажная система состоит из поддона, где скапливается конденсат, образующийся в процессе охлаждения воздуха при работе кондиционера, дренажного трубопровода, по которому осуществляется отвод из помещения воды, и дренажного насоса (помпы), которая применяется в случае необходимости подъема и движения конденсата выше уровня дренажного поддона.
Раздельный дренажный насос
В таких помпах конструктивно разделены два блока – насос (обычно вибрационного типа) и камера-детектор с датчиком определения наличия и уровня жидкости. Производительность насосов этого типа может варьироваться от 7 до 65 л/ч, также они могут поднимать жидкость на высоту до 15 м, поэтому стоит учесть, что если перепад высот при установке кондиционера и при прокладке дренажа будет выше, то необходимо рассмотреть использование другого вида дренажного насоса.

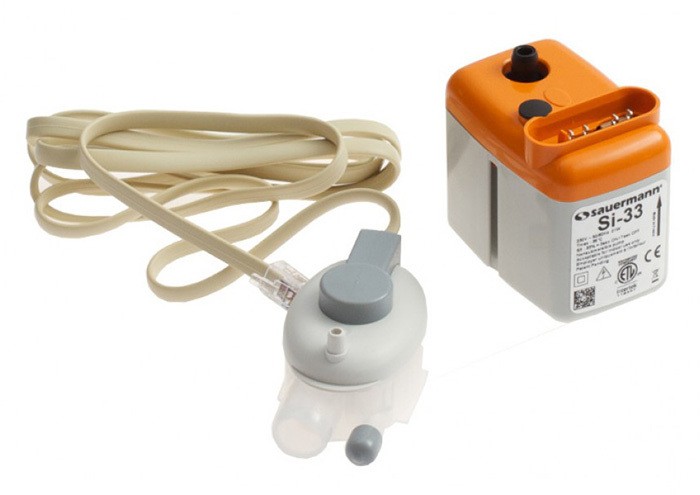

На фото: Раздельный дренажный насос
Наливной дренажный насос
Их основное отличие от раздельных дренажных помп – в моноблочной конструкции и большей производительности (при меньшем напоре). Сам насос включается и начинает работать, когда приемный резервуар залит конденсатом, отсюда и название – «наливной» или «заливной». Конструкция насоса обычно – центробежного типа. За счет этого производительность наливной помпы может достигать от 700 до 1500 л в час, но предельная высота подъема воды у них меньше, чем у помп раздельного (вибрационного) типа – максимум 6-7 м.
На фото: Наливной дренажный насос
Встраиваемые помпы
Встраиваемыми помпами комплектуются все кондиционеры кассетного типа и некоторые типы канальных сплит-систем. Производительность помпы такого типа лежит в пределах 5-160 литров в час при высоте подъема не более 0,7-1,0 м. Такой высоты подъема оказывается достаточно для того, чтобы поднять дренаж до уровня потолка, к которому прикреплен внутренний блок, и направить поток конденсата далее уже за счет уклона и действия сил гравитации.
На фото: Встраиваемые дренажные насосы
Перистальтический дренажный насос
Этот вид насоса поможет в том случае, если воду для отвода из дренажного поддона нужно поднимать выше, чем на 15 метров. И хотя производительность таких помп не выше всех остальных (она не превышает 11 литров в час), тем не менее, такие насосы способны решать намного более сложные специализированные задачи.
На фото: Перистальтическая помпа
Таким образом, для выбора дренажного насоса необходимо руководствоваться их техническими характеристиками и особенностями монтажа на конкретном объекте. При подборе помпы для каждого случая необходимо учитывать изменение производительности в зависимости от протяженности и высоты подъема магистрали для отвода конденсата.
Большинство видов дренажных помп при условии надлежащего выполнения монтажа работают с минимальным уровнем шума, который сравним с работой самого кондиционера, поэтому дренажный насос можно использовать в системах, предназначенных для спален или детских комнат. Несмотря на это, мы рекомендуем предварительно проконсультироваться со специалистом для выбора оптимального решения для каждого конкретного случая.
При монтаже дренажной помпы следует помнить, что нужно обеспечить к ней свободный доступ, чтобы в случае загрязнения ее можно было легко почистить.
Установка помпы может быть осуществлена самостоятельно, для этого необходимо точно следовать инструкции.
Рассмотрим случай на примере раздельного насоса вибрационного типа.
Сама помпа устанавливается во внутреннем блоке сплит-системы. Для этого может быть выделен специальный (декоративный) короб.
На фото: 1. Подвесной потолок 2. Теплообменник испарителя 3. Поддон для конденсата 4. Виниловая трубка 5. Пластиковый короб
Следует помнить, что резервуар камеры-детектора должен располагаться горизонтально полу, а все коммуникации до входа в эту камеру должны проходить под необходимым уклоном, чтобы жидкость, которая образуется при избытке конденсата, беспрепятственно попадала к датчику.
Резервуар для воды может быть размещен не только в коробе, но и в дренажной ванне или в самом трубопроводе. Насос может быть помещен в короб или за навесным потолком.
Чтобы не ошибиться при выборе дренажного насоса, лучше всего проконсультироваться со специалистом.
Для самостоятельного подбора помпы нужно знать тип холодильного оборудования и его характеристики, особенности установки системы кондиционирования на каждом отдельном объекте.
Нужно понимать, разрешено ли на данном объекте выводить слив конденсата наружу на фасад дома, или это допустимо делать только путем подключения к системе канализации, согласно правилам, действующим на данном объекте. Необходимо учитывать, каким будет перепад высот, возможно ли установить дренажную систему под уклоном, нужна ли более мощная помпа или способность помпы создавать разрежение для подъема конденсата за счет всасывания. При выборе помпы нужно помнить, что мощность дренажного насоса необходимо подбирать с запасом по отношению к номинальной производительности системы кондиционирования.
ПХК , Дренажный насос помпа PC
ПХК , Дренажный насос помпа PC — 320 A купить по лучшей ценеКаталог товаров
Каталог товаров
Новости
Режим работы в праздничные дни
Режим работы:1, 8, 9 мая — выходные2 — 5 мая, 10 — 12 мая — рабочие дни, с 10:00 до 17:00Дорогие друзья, уважаемые коллеги и партнеры!Примите искренние поздравления с праздниками Весны и Труда и Днем Победы!.
- Описание
- Характеристики
- Отзывы (0)
- Аналоги
Технические характеристики дренажной помпы PC — 320 A:
- Принцип работы: накопительная
- Уровень шума: 18 дб
- Макс. производительность: 320 л/ч
- Макс. высота подъема водного столба: 6 м
- Резервуар — 1,8 л
- Мощность 65Вт/100-230В/50-60Гц
- Вес: 1.11 кг
- Страна производитель: Китай
Описание:
Дренажная помпа PC — 320 A применяется для откачивания конденсата из внутренних блоков сплит систем, устанавливается в корпусах внутренних блоков, под потолком, или под декоративным коробом.
Подбор оборудования производится в тестовом режиме!!! ВНИМАНИЕ! замену следует подбирать с учётом характеристик и режимов работы оборудования в которое встраивается компрессор.
Подбор оборудования:
КомпрессорыВесы для заправки фреономЗапчасти для кондиционеровЗапчасти для холодильной техники
Поршневые компрессорыДренажные насосыВентиляторы осевые
Подбор параметров по модели:
ASPEN PUMPSBECOOLSAUERMANNSICCOMWIGAMКитай
Дренажный насос (помпа) ASPEN PUMPS ERRP Low Profile Side InletДренажный насос (помпа) ASPEN PUMPS Hi FLOW 2 (2л)Дренажный насос (помпа) ASPEN PUMPS MAX HI FLOW (1.
7L)Дренажный насос (помпа) ASPEN PUMPS MAXI ORANGEДренажный насос (помпа) ASPEN PUMPS MiNi AQUAДренажный насос (помпа) ASPEN PUMPS MINI BLANCДренажный насос (помпа) ASPEN PUMPS MINI LIME Silent +Дренажный насос (помпа) ASPEN PUMPS MiNi ORANGEДренажный насос (помпа) ASPEN PUMPS MINI ORANGE Silent +Дренажный насос (помпа) BECOOL BC-DP-1Дренажный насос (помпа) BECOOL BC-DP-168Адаптер АСС00225 1′ 19/25Адаптер АСС00230 1′ 1/4 19/32Адаптер АСС00240 1′ 1/2 19/40Адаптер АСС02040 1»-1»1/4-1»1/2Дренажный насос (помпа) SAUERMANN DELTA-PACKДренажный насос (помпа) SAUERMANN PE6250Дренажный насос (помпа) SAUERMANN Si 10Дренажный насос (помпа) SAUERMANN SI 1000Дренажный насос (помпа) SAUERMANN SI 1730Дренажный насос (помпа) SAUERMANN SI 1805 (0,5л)Дренажный насос (помпа) SAUERMANN Si 20Дренажный насос (помпа) SAUERMANN Si 2100Дренажный насос (помпа) SAUERMANN SI 2750Дренажный насос (помпа) SAUERMANN Si 30Дренажный насос (помпа) SAUERMANN SI 3100Дренажный насос (помпа) SAUERMANN Si 33Дренажный насос (помпа) SAUERMANN Si 82 (2л)Клапан обратный АСС00801(д.
Подбор по параметрам:
Производительность, л/час
Параметры:
Высота нагнетания, м
Уровень шума, дб
Прочие условия
| сортировка | ↑ ↓ | ↑ ↓ | ↑ ↓ | ↑ ↓ | ↑ ↓ | ↑ ↓ | ||
|---|---|---|---|---|---|---|---|---|
| Товар | Высота нагнетания, м | % | Производительность, л/час | % | Уровень шума, дб | Цена, р |
| Высота нагнетания, м | 6 |
| Производительность, л/час | 320 |
| Уровень шума, дб | 18 |
org/PropertyValue»>Рекомендуем почитать
Дренажные помпы
Дренажные помпы. Подбор, расчет и выбор дренажных помп.Выбор конкретной модели помпы зависит от целого ряда факторов.Важнейшие из них:тип и конструкция внутреннего блока кондиционера;расположение в по..
РЕКОМЕНДАЦИИ ПО РАСЧЕТУ И УСТАНОВКЕ СПЛИТ-СИСТЕМ
РЕКОМЕНДАЦИИ ПО РАСЧЕТУ И УСТАНОВКЕ СПЛИТ-СИСТЕМ.Требования, предъявляемые к микроклимату помещении, с каждым днем возрастают.Сегодня недостаточно установить кондиционер с тем, чтобы он охлаждал или .
.
Когда использовать дренажный насос | Установка кондиционера
СВЯЖИТЕСЬ С НАМИ
Если вы никогда не слышали об установке дренажного насоса при установке кондиционера, вы не одиноки.
В большинстве установок коммерческого и домашнего кондиционирования воздуха дренажный насос не требуется; сила тяжести делает свое дело, и лишняя вода просто стекает по трубопроводу и выливается наружу.
ОДНАКО, если самотек не подходит, он является очень важной частью установки кондиционирования воздуха, и важно, чтобы для работы был выбран блок хорошего качества.
Покопаемся и объясним:
- Что они делают
- Как они работают и
- Когда нужен
Что делает дренажный насос?
Вам может быть интересно, откуда в первую очередь берется вода, которая сливается из вашего кондиционера?
На самом деле это происходит из воздуха.
В процессе охлаждения кондиционер вытягивает всю горячую влажную влагу из воздуха через змеевик испарителя, а конденсированная вода является отходом процесса.
Оттуда воду нужно утилизировать, а это значит доставить ее в ближайшую канализацию.
Гравитационный, когда вода просто стекает по трубе, очевидно, является предпочтительным методом. Это совершенно просто и абсолютно надежно.
Однако в некоторых установках кондиционирования воздуха вода должна подняться вверх, прежде чем она сможет опуститься вниз, и именно тогда вам понадобится дренажный насос, также известный как конденсатный насос кондиционера.
Как работает сливной насос кондиционера.
- Влажный теплый воздух проходит через охлаждающий змеевик кондиционера. При охлаждении воздуха эта влага конденсируется.
- Влага медленно капает в поддон коллектора внутри кондиционера.
- Собранный конденсат (вода) стекает из поддона коллектора в дренажное отверстие и вниз по трубе или трубке к дренажному насосу кондиционера.
- Сливной насос кондиционера включает в себя небольшой резервуар для воды , в котором собирается конденсат.
Расположенный там поплавковый выключатель поднимается поднимающейся водой. - Когда уровень воды внутри дренажного насоса приближается к максимальной, поплавковый выключатель запускает небольшой электродвигатель.
- Мотор перекачивает воду из резервуара в дренажную трубу или гибкую трубку.
- Дренажный насос выталкивает конденсат во внешнюю канализацию здания, где он утилизируется как сточные воды.
Расположенный там поплавковый выключатель поднимается поднимающейся водой.Для каких установок кондиционера требуется дренажный насос?
Для любой системы кондиционирования воздуха, в которой дренажный трубопровод должен располагаться выше внутреннего блока, потребуется дренажный насос.
В конце концов, вода не может течь в гору.
Например, насос для отвода конденсата потребуется, если блок кондиционирования воздуха расположен в полости здания, подвале или подвале, где вода не может быть отведена самотеком.
Другая ситуация, когда необходим дренажный насос, — это когда трубопровод проходит по плоской поверхности, например, внутри потолка, прежде чем спуститься по стене.
Это кассетные кондиционеры, которые становятся все более и более популярными в школах, отелях, ресторанах, клубах, офисах и торговых точках на юго-востоке Квинсленда.
По этой причине большинство кассетных кондиционеров поставляются со встроенным насосом для отвода конденсата, хотя в некоторых его нет, и его стоит проверить.
Иногда требуется помпа для канальных систем кондиционирования (канальные кондиционеры MHIAA имеют встроенные насосы в стандартной комплектации, что позволяет при необходимости подвешивать их ниже к потолку), а также высокие настенные сплит-системы, потому что это физически невозможно прокладывать трубы прямо к сливу из-за примыкания внутренних стен и потолков/полов.
Кстати, если вы хотите лучше понять, какие типы кондиционеров вам подходят, мы рекомендуем вам прочитать наше БЕСПЛАТНОЕ руководство…
Какой тип дренажного насоса для вашего воздуха установка кондиционера?
Как и все в жизни, не все конденсатные насосы одинаковы.
Некоторые из более дешевых моделей могут быть:
- Шумные
- Склонен к сбоям
- Сложно поддерживать.
По этой причине мы поставляем только высококачественный блок, рассчитанный на долгие годы бесперебойной работы.
Этот последний пункт (трудно поддерживать) часто упускают из виду, но он может быть очень важным.
Вот почему…
Дренажные насосы содержат фильтрующую сетку — для защиты от насекомых и мусора, чтобы труба не забивалась; если это произойдет, то это может привести к повреждению водой.
Механик по обслуживанию должен уметь чистить, мыть сетчатый фильтр и другие компоненты, чтобы содержать насос в первозданном виде и в наилучшем рабочем состоянии. Это займет всего лишь несколько минут. Но регулярное обслуживание очень важно, как вы скоро прочтете.
И, кстати, еще один момент, связанный с техническим обслуживанием, это расположение насоса.
Некоторые насосы могут быть установлены за кондиционером.
С одной стороны, они аккуратные и не мешают друг другу.
С другой стороны, они могут быть «с глаз долой, из сердца вон», и если ваш специалист по обслуживанию не в курсе, могут возникнуть проблемы.
Чтобы объяснить…
Мы видели ситуации, когда техник по обслуживанию кондиционеров только что сделал дешевый вызов на техническое обслуживание по принципу «тикай и щелкни» (Обратите внимание: Служба Acer НЕ выполняет этот тип обслуживания!), Не правильно разобрал агрегат и не увидел там помпы.
Поэтому они не очистили фильтр во время обращения в сервисную службу, что привело к катастрофическим последствиям в дальнейшем, когда он засорился и вода больше не могла стекать в канализацию.
Эмпирическое правило: внешние лучше, так как их легче чистить и обслуживать.
Несколько слов об установке кондиционера в спальне.
По нашему опыту, разумно по возможности избегать установки насосов на кондиционеры в спальне, поскольку они могут стать довольно шумными при запуске и выключении.
Это одна из вещей, на которые мы будем обращать внимание, когда будем обсуждать установку кондиционера в вашей спальне. Если возможно, мы найдем место для вашего настенного сплит-кондиционера, которое:
- Действительно хорошо циркулирует воздух.
- Легкий доступ для обслуживания.
- Хорошо смотрится в комнате.
- Не требует дренажного насоса.
Это возможно не во всех ситуациях. Но мы делаем все возможное, чтобы добиться этого для вас, так как мы действительно хотим, чтобы вы наслаждались многими счастливыми часами безмятежного сна!
Хотите узнать больше о дренажных насосах или установках кондиционеров в целом?
Для получения дополнительной информации о домашнем кондиционировании воздуха или коммерческом кондиционировании воздуха обратитесь к дружелюбной и всегда готовой помочь команде Acer Services.
Просто нажмите здесь, чтобы связаться с нами.
