Нужна ли розетка для кондиционера: Где должны быть расположены розетки для кондиционера?

Высота розеток от пола

При обустройстве помещений особое внимание уделяют расположению розеток. И тут встает вопрос, на какой высоте розетки должны располагаться. Здесь многое зависит от предназначения комнаты. Но всегда важна безопасность в процессе эксплуатации. Высота розеток от пола должна быть такой, чтобы они были защищены от влаги и физического воздействия. Также важно учесть длину проводов электрических приборов. Расположение розеток должно быть таким, чтобы не было натяжения.

Общие требования

В электрике есть главный нормативный документ, который регламентирует требования обустройства электрических установок (ПУЭ). Если ими пренебрегать, тогда качество монтажа электрической проводки не будет высоким.

Согласно ПУЭ существует несколько важных правил:

• Не разрешается устанавливать розетки в душевых и ванных комнатах саун, бань и прачечных. Допускается лишь монтаж в ванных комнатах гостиниц и квартир. Но они должны быть обеспечены защитой устройства защитного отключения и не располагаться низко. В санузле точки нужно устанавливать не ближе 60 см к душевой кабине.
• В помещении, где постоянно находятся дети, высота розеток не должна быть меньше 180 см. Важно, чтобы все розетки были оснащены автоматической защитой. После того, как вилка будет вытянута, гнездо закроется.
• В офисах и жилых помещениях высота электрических точек должна быть комфортной для пользователей. Учитывают интерьер и функциональное предназначение комнат. Но не рекомендуется устанавливать точки в менее, чем 100 см от пола. Или же можно смонтировать специальные плинтуса из пожароустойчивых материалов.
• От электрических точек до газовых труб не должно быть расстояние больше 50 см.
• В хозяйственных и подсобных помещениях высота с 80-100 см может быть увеличена до 150 см, если провода проложены по верху.

Пользуется популярностью использование напольных розеток. К ним подводят питание в кабель-каналах. Они имеют отличный внешний вид, так как их почти не видно. Но при влажной уборке следует соблюдать осторожность. В них не должна попасть вода.

Советские стандарты

В советское время розетки устанавливали на высоте 0.9 м от пола, а выключатели – 1.6 м. Такие стандарты отличаются следующими преимуществами:

• Удобство для бытовой техники, которую не нужно постоянно подключать к сети. К примеру, для кондиционеров.
• Дети не достанут до розетки.
• Вилку можно не нагибаясь вставлять в разъем.

Евростандарт

Он появился после того, как стали практиковать евроремонт. Многим пользователям такое расположение удобно, поскольку розетки монтируют на высоте 30 мм от пола. Легко пользоваться бытовой техников и есть возможность убрать провода.

Когда выбирают евророзетки, учитывают, что в сравнении с российскими моделями диаметр штырей и расстояние между ними больше. В евророзетки можно подключать мощную технику.

Сила тока у российских розеток не больше 10 Ампер, а евророзеток – 10-16 Ампер.

Правила монтажа

В первую очередь высота розетки должна быть безопасной и комфортной для всех пользователей. Количество всегда обеспечивают с запасом и учетом рациональной дистанции между устройствами.

Ниже мы разберем особенности установки розеток в зависимости от особенностей конкретного помещения.

В коридоре

Из-за ограниченного пространства достаточно точек. Высота от пола составляет 20 см, чтобы провода не мешали проходу.

Разъемы в углу плинтуса удобны для:

• электрической обувной сушилки;
• зарядки для телефона;
• пылесоса.

Для роутера желательно сделать отдельную розетку. В коридоре размещают ответвительный короб для телефона, телевизора и интернета. Дополнительно в коридоре можно разместить электросчетчик, стабилизатор, распределительный щиток. Если квартира маленькая, то устанавливают в коридоре датчик теплого пола. Когда дом частный, то устройство монтируют во всех комнатах.

В детской

Еще несколько лет назад было правило – устанавливать розетки высоко. Это нужно было для безопасности детей. Современные штепсельные розетки имеют запорные крышки. Для того, чтобы поднять их, ребенку нужно приложить достаточно усилий. Такие изделия можно монтировать по евростандарту.

В санузле

Количество точек в санузле зависит от габаритов помещения и бытовой техники в нем. Достаточно установить в помещении 2 розетки. Из-за высокой влажности для безопасности важно монтировать их выше, нежели в других комнатах. Первую розетку устанавливают около зеркала на расстоянии 1 м. В нее можно подключать фен и электрическую бритву. Вторая розетка предназначена для бойлера и стиральной машинки. Расстояние от пола 160 см.

Запрещено в санузле прокладывать низко проводку. Если будет случайное затопление, кабели не должны пострадать.

В соответствии с современными стандартами безопасное расстояние от крана – 0.6 м, а минимальные параметры – 0. 2 м.

На кухне

Не существует конкретных требований по высоте розеток на кухне. Но есть определенный стандарт, который базируется на стандартизированных габаритах кухонной мебели. На этом основании есть 3 уровня установки розеток на высоте от пола:

1. 20-25 см – нужен стул для того, чтобы добраться до них.
2. 11-13 см – для переносных электрических приборов (микроволновка, чайник, блендер и так далее).
3. 10-15 см – для всевозможных крупных электрических приборов – плиты, холодильника, посудомоечной машины и тому подобных.

В гостиной

В гостиной часто используют много электроприборов и часто делают перестановку мебели. По стандарту на каждой стене должно быть по 2 розетки. Высота от пола составляет 2-3 м.

К розеткам можно подключать:

• игровые приставки;
• телевизор;
• вентилятор;
• напольный или настольный светильник;
• пылесос;
• зарядные устройства.

Для домашнего кинотеатра нужны 2 отдельные розетки – для ресивера и телевизора. Высота зависит от технических характеристик оборудования и расположения тумбы/ТВ. В среднем дистанция от пола – 130-140 см. Провода убирают за телевизор. Не должно быть провисания и напряжения.

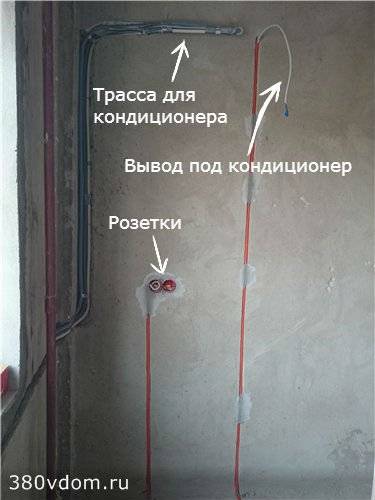

Для кондиционера необходима персональная розетка. Когда в зале стоит компьютер, то для него тоже нужен разъем. Провода размещают от пола в 15 см.

В спальне

В спальне достаточно 4 электрические точки. Стандарт установки зависит от техники, имеющейся в комнате. По сторонам кровати монтируют по 1 розетке. На расстоянии от пола 0.3 м. в них подключают светильники, зарядки и электронные часы. При наличии трюмо с зеркалом, точку делают на высоте 0.7 м. Она нужна для плойки, фена и т.п.

Кабинет

В этом помещении необходимо большое количество розеток. Минимум одну надо расположить около стола. К ней подключают компьютер, роутер, ксерокс, принтер и колонки. Блок устанавливают от пола в 0. 3 м. Точное количество зависит от используемой техники.

Когда в кабинете есть библиотека, нужна розетка под торшер. Точку питания тоже делают на уровне 30 см. На свободной стене располагают дополнительно 2 розетки для подсоединения оборудования, которое используется время от времени.

При наличии четкой схемы расстановки мебели мастер самостоятельно спроектирует оптимальные уровни расположения розеток.

Установку розеток выполняют и по советским требованиям, и по евростандарту. Во многом рост людей влияет на расстояние от пола. А количество электроточек зависит от функционального предназначения помещения.

выбор расположения и высоты, правила монтажа и требования к розеткам

Если вы хотите сделать на балконе или лоджии полезное пространство, тогда позаботьтесь об освещении: розетка на балконе в таком случае будет необходима, а возможно, и несколько для различных электроприборов.

Здесь можно обустроить:

• небольшое место для спортивных тренировок;
• мастерскую;
• библиотеку;
• рабочий кабинет;
• оранжерею.

Дизайнерских решений может быть много, но без розеток и света не обойтись, а сколько нужно точек, будет зависеть от функциональности этого места. Рассмотрим способы как сделать розетку на балконе.

Можно ли ставить

Современные типовые проекты многоквартирных домов не предусматривают энергоснабжение балконов. Это влажное место, и если лоджия не застеклена, то и розетки на ней лучше не ставить. Однако техническими условиями это не запрещено. Но, если нужна розетка на балконе, то хозяева в любом случае должны соблюдать технику безопасности прокладки электрических линий во влажных помещениях — использовать электрооснащение только с повышенным классом защиты. Чтобы вывести розетку на балкон, нужно прокладывать провода в специальных рукавах, металлической или пластиковой гофре, трубах.

Требования к розеткам на балконе

Балкон — это пожароопасное пространство в доме, потому и требования к его электрификации основываются на грамотной прокладке проводки согласно разработанной схеме. Во влажных местах высока вероятность коротких замыканий, поэтому линии электроснабжения и розетки на балконе следует делать закрытыми. Перед работой квартиру нужно обесточить и предотвратить случайное включение электричества.

Точки подключения балкона к электросети

Сначала следует подготовить маршрут для проводки — просверлить вывод для электророзетки на балкон, проштробить каналы. Для решения этой задачи существует несколько вариантов.

Скрытую проводку делают в процессе строительных работ по остеклению и утеплению лоджии. Каналы для проводов делают в полу, на несущей стене, потолке. Штробы делают болгаркой и перфоратором в строго горизонтальном или вертикальном направлениях глубиной под диаметр гофры. После укладки провода каналы замазывают шпаклевкой. Металлический или пластиковый гофрированный рукав нужен не только для безопасности, но и для удобства будущих ремонтов электрического кабеля: его можно легко извлечь и продеть новый. Следует только выбирать такую толщину, чтобы провода в средине не располагались плотно.

Другой способ провести электричество на балкон — в коробах. Такой вариант подходит, если электрификация проводится на уже обустроенном балконе. Провода в коробе не нужно облачать в рукава, так как лотки делают из негорючего пластика.

На заметку: маршруты скрытой проводки лучше зарисовать и приложить к плану на квартиру. В случае будущей перестройки магистраль не будет повреждена, и не придется нести дополнительные расходы.

Открытую проводку делают в гофре, которую крепят к стенам и потоку на строительных клипсах. И хотя открытый кабель-канал выглядит не столь эстетично, но такой способ сравнительно дешевый, и ремонты в будущем делать проще. Открытые проводки делают обычно к дополнительным розеткам, чтобы не повреждать отделку.

Если на балконе или лоджии предполагается большое количество ламп и электроприборов, то и кабельная магистраль будет объемнее. Для нее нужно просверливать в несущей стене отверстие большого диаметра. Но не стоит его сверлить сразу крупным сверлом: сначала лучше сделать проход малым сверлом, и только затем рассверливать. Чтобы не усложнить ремонт интерьера в будущем, не рекомендуется делать выход электролинии на балкон в дверной коробке.

Проведение электричества на балкон от розетки

Провести электричество на балкон можно от разных источников. От каких именно, будет зависеть от общей мощности потребителя. Если потребление не будет превышать 1 киловатт, тогда можно провести розетку на балкон из комнаты от ближайшей розетки. От нее нужно проделать штробу в стене к выходному отверстию. В комнате укладывать провода в гофру не нужно, но уже в отверстии и далее она нужна. Подключать питание к выводам розетки нужно только по завершении работ на балконе.

От квартирного щитка

Делать вывод электрических проводов от щитка удобно тем, что можно будет при необходимости обесточивать балкон полностью. В щитке для этого нужно установить или выделить отдельный пакетный выключатель. Так как лоджия, это влажное место, то в качестве выключателя лучше использовать электромагнитный двухполосной автомат с соленоидом. Он моментально разъединяет цепь при малейшем изменении условий, что гарантированно предотвращает поражение человека током.

В щитке также можно ставить отдельные выключатели на определенные розетки, группы розеток, осветительные точки. В случаях ремонта или реконструкции электропроводки, на балконе будет освещение от другой линии. Не следует подключать «балконные» провода к источнику обеспечения электричеством всей квартиры. Розетки на лоджии должны быть с заземлением.

Важно! Автоматические выключатели (автоматы) моментально разрывают электрическую цепь от повышенной нагрузки или замыкания. Но поражение током может произойти, так как обычным выключателям для этого нужно определенное время. Для гарантированной безопасности предназначены только специальные автоматы. Порог срабатывания автоматического выключателя во влажном месте не должен превышать 16 ампер.

Распределительная коробка

Распределительные коробки в комнатах обычно располагают на стенах под потолками или на потолках. Потому и вывод проводов на балкон от коробки рационально делать по верху. Но можно и опустить электрическую линию к полу, но для этого нужно штробить стену или крепить к ней короб.

Так как в распределительной коробке соединены несколько линий, то лучше выбрать менее нагруженную. Если на балконе или лоджии предполагается потребление электричества более 1 киловатта, то, чтобы правильно установить розетку на балконе необходимо будет вести к коробке отдельную линию от щитка.

Подготовка к монтажу

Перед монтажом электроснабжения на балконе нужно подготовить трассу в соответствии со схемой. Существует два типа прокладки проводов: скрытый и открытый.

Скрытая прокладка

Скрытая магистраль делается в штробах. Их нужно делать под диаметр гофры при помощи болгарки. Тонким отрезным диском делают два пропила и средину выбивают зубилом. Казалось бы, что делать канавки при помощи толстого диска проще, но это не так; такая работа намного сложнее, да и пыли будет значительно больше. В скрытом типе проводки используют внутренние розетки. Довольно красиво смотрятся ретро розетки для внутреннего монтажа.

Открытая прокладка

Открытый способ предполагает прокладку электрических проводов в коробах или в гофре снаружи стен и потолков на клипсах. Это не пыльная работа в сравнении со штроблением, но кабель-каналы в таком случае будут видны, зато провода будет легче заменять в будущем. Сейчас в моде красивые ретро проводки, с использованием изящных винтажных розеток, распаечных ретро коробок.

Инструменты и материалы

Перед монтажом электрической проводки на балконе надо собрать всё необходимое — материалы, инструменты, схему. Такая организация дела позволит сэкономить силы и время на обустройство.

Вам будет нужно правильно подобрать провода. Рекомендуется выбирать тип ПВС или ВВГ. Это трехжильные кабели с отдельной жилой для заземления. Ее подсоединяют к специальной клемме в розетке и в щитке к корпусу. Сечение сердечников проводов должно соответствовать нагрузке на точку. Для освещения мощностью 300 Вт достаточно будет жилы сечением 1,2 мм, для обогревателя — 2 мм. Если на балконе планируется мастерская, и в ней будет работать электрооборудование, тогда для него нужна отдельная линия с проводами сечением минимум 2 мм и обособленным автоматическим выключателем. Магистраль в балконную мастерскую нужно вести от щитка.

Сейчас существуют нормы электрооснащения квартир и домов проводками из медных проводов. Алюминиевые еще допускаются, но только в проектах строений советских времен, однако при ремонтах их заменяют на медные. Поэтому и для электроснабжения лоджий следует покупать провода из меди. Этот материал лучше пропускает ток, а потому меньше греется при нагрузках.

На заметку. При соединении разнотипных проводов нужно знать, что медь и алюминий несовместимы; в таких местах металлы окисляются и перестают проводить электричество. Для скруток используют специальные переходники.

Хотя алюминиевые провода легче, эластичнее и дешевле, то медные провода долговечнее и надежнее в эксплуатации.

Для прокладки магистралей от источника к розеткам следует использовать провода одножильные, не плетеные, изолированные. Толщину жил нужно подбирать по току, что определяется по специальным таблицам.

Перед прокладкой проводки на балкон нужно подготовить инструмент:

• перфоратор;
• дрель;
• болгарку;
• молоток и зубило;
• плоскогубцы, отвертки;
• монтажный нож для зачистки проводов и специальные щипцы;
• тестер.

Нужна будет шпаклевка, цементный раствор, а для наружных линий — крепеж. Для монтажа также потребуется гофра: количество по длине надо сразу рассчитать. Если на балконе будет много точек, то необходимо ставить распределительную коробку.

Расположение розеток

Перед проведением электричества на балкон, следует распланировать места расположения розеток, сразу определить, какие бытовые приборы к ним будут подключаться и с какой мощностью. Так получится правильно рассчитать типы проводов. Для ламп сечение жил нужно меньше, для кондиционера или обогревателя — больше.

На балконе лучше ставить розетки наружные с крышками. Высота установки розеток на балконе может быть разной, но лучше делать их под подоконником на балконном ограждении или на несущей стене под комнатным окном, там меньше вероятность попадания на них влаги из открытого наружного окна.

Схема монтажа

Чтобы упростить задачу по разводке проводов, нужно разработать схему с учетом расположения линий, точек и сечения кабелей. Схему можно нарисовать самому на бумажном листе или создать в графическом редакторе на компьютере и распечатать. Стандартных схем не существует, каждая делается индивидуально.

Схема поможет точно рассчитать материалы и сэкономить деньги на их приобретение. На ней отображены не только маршруты линий, но и расчеты нагрузок, то есть электрическая принципиальная схема.

Как провести розетку на балкон: инструкция по монтажу

Ориентируясь на составленную схему перейдем непосредственно к монтажу, который выполняется в несколько этапов:

1. Разводка линий. Так как балкон влажное место, нужно использовать распределительные коробки. Скрутки пропаивают или используют точечную сварку при помощи специального ручного прибора.
2. Подготовка отверстий. Для внутренних розеток предварительно высверливают углубления при помощи насадки-стакана для перфоратора. Для укладки скрытой проводки необходимо подготовить штробы, просверлить входное отверстие в несущей стене.
3. Прокладка проводки. Провода прокладывают в металлических или пластиковых трубах, после чего цементируют. Делая линии в трубах не нужно допускать крутых изгибов, продевать провода сквозь них будет затруднительно. Концы выводов проводов нужно оставлять достаточной длины, ведь легче обрезать лишнее, чем добавлять недостающее.
4. Зачистка проводов. Провода на концах нужно сразу зачистить от изоляции и подготовить к подсоединению, предварительно проверив по всей длине на наличие повреждений. Перед подключением линию рекомендуется проверить тестером, это позволит избежать двойной работы в случае некачественных или сломанных жил под изоляцией или неплотных контактах на скрутках.
5. Заключительные моменты. Внутренние розетки на лоджии установливают в подрозетники, к контактам подключают провода, закрепляют распорками, замазывают шпаклевкой или раствором и оставляют просохнуть. Подрозетники лучше утоплять в стену глубже, чем оставлять наружные выступы. Наружные розетки рекомендуется крепить не к бетонной стене, а к деревянным брускам. Для группы розеток можно сделать специальную доску толщиной 30-40 мм. В открытом типе проводки устанавливают наружные розетки, в закрытом — внутренние. Если хотите сделать интерьер оригинальным, тогда рекомендуем приобрести винтажные розетки монтирующиеся накладным способом.

Для справки. Соединять провода с различными сечениями жил нужно не на скрутках, а с использованием клемм на болтах. Медь соединять только с медью, алюминий только с алюминием. Для соединения разных металлов необходимо применять переходники.

Итоговый штрих — установка рамок на розетки. Для групп розеток продаются общие накладки под нужное количество. Высохшую замазку убирают шпателем и выравнивают поверхности под чистовую отделку.

Нужен ли мне специальный контур для моего кондиционера

» Каталог домашней электропроводки
» Руководство по электропроводке в жилых помещениях
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Нужна ли мне новая цепь для кондиционера? Требования к электрической цепи кондиционера, замена старого кондиционера, преобразование существующей цепи.

Видео по электрике №1 Автоматический переключатель резерва генератора и подпанель электрической цепи Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить!

Электрическая цепь кондиционера
Электрическая цепь Вопрос: Нужна ли мне новая цепь для кондиционера?

• Я заменяю старый кондиционер на более энергоэффективную модель. Нужна ли мне новая цепь?
• Я заменяю старый кондиционер на 18 000 БТЕ, который работал от сети 220 вольт, новым блоком переменного тока является более энергоэффективная модель, которая составляет 15 000 БТЕ и работает от 115 вольт.
• Мне сказали, что 115 вольт — это то, что мы знаем как 110 вольт, но на самом деле это от 110 до 120 вольт.
• 220 вольт подключен к собственному выключателю, и я хочу, чтобы 115 вольт также имел свой собственный выключатель. Как мне это сделать, нужно ли менять выключатель?
• Если я смогу отключить 110 вольт, который находится поблизости, и убедиться, что от него не работает ничего, кроме кондиционера, могу ли я просто использовать его, пока я не найду электрика, который будет модернизировать нашу проводку?
• Линии, о которых я говорю, имеют возраст от 20 до 30 лет и, насколько я знаю, соответствуют спецификациям.

Этот вопрос по электропроводке поступил от: Эйлин из Лоуренса, штат Канзас.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Эйлин.

Требования к электрооборудованию кондиционера

Применение: Электропроводка электрической цепи кондиционера.
Уровень квалификации: от среднего до продвинутого — лучше всего устанавливать лицензированным подрядчиком по электроснабжению жилых помещений или сертифицированным электриком.
Необходимые инструменты: Сумка электриков с ручными инструментами для черновой проводки, электрическая дрель и сверла, а также удлинитель для установки новой цепи.
Расчетное время: Зависит от объема проекта, типа конструкции и доступного доступа к зоне проекта.
Меры предосторожности: Любая существующая проводка в непосредственной близости, которая может помешать установке, должна быть идентифицирована, отключена и помечена.
Примечание. Установка дополнительной электропроводки для кондиционера должна выполняться в соответствии с местными и национальными электротехническими нормами с получением разрешения и после проверки.

Основы электрических цепей для кондиционеров

• Должны ли вы использовать общую розетку или устанавливать новую электрическую цепь?

  • Определите электрические требования переменного тока:
    • В руководстве по установке или руководстве пользователя, которое поставляется с кондиционером, должно быть указано, требуется ли кондиционеру собственная электрическая цепь (если нет, продолжайте читать).
    • Найдите заводскую табличку или табличку с техническими характеристиками на блоке переменного тока, который будет иметь требования к электрической цепи.
• Практические рекомендации по требованиям к цепи кондиционера
  • Эмпирическое правило заключается в том, что если кондиционер рассчитан на 110-120 вольт, а требуемая сила тока превышает 7 ампер, то лучше установить отдельную цепь для кондиционера.
• Замена старого кондиционера
  • Если вы заменяете старый кондиционер новым кондиционером и уже имеется выделенная цепь, вы должны убедиться, что сила тока в цепи соответствует новому кондиционеру.
  • Если существующая цепь больше и имеет то же количество необходимых проводов, что и новый блок переменного тока, то розетку необходимо будет заменить, чтобы вместить новый шнур блока переменного тока, а автоматический выключатель следует заменить на номинальную силу тока блока питания. новый блок переменного тока.
  • ВАЖНО: Никогда не увеличивайте номинальную силу тока автоматического выключателя. Максимальный размер автоматического выключателя должен соответствовать типу установленного провода или кабеля.
•   Преобразование выделенной цепи 120 В в выделенную цепь 240 В

  • Если имеется выделенная цепь на 110–120 вольт, а для нового кондиционера требуется 220–240 вольт, существующая цепь может быть преобразована со 120 на 240 вольт, если номинальная сила тока для существующей цепи такая же, как и требуемая мощность. для нового блока переменного тока.
  • Нейтральный провод цепи должен быть идентифицирован и помечен как силовой провод с красной или черной изолентой.
  • ВАЖНО: Изменение обозначений проводов цепи с 120 В на 240 В также должно быть выполнено на розетке.
  • Необходимо установить новый двухполюсный автоматический выключатель на 240 вольт.
  • Необходимо установить новую розетку на 240 В, соответствующую конфигурации шнура переменного тока.
•   Преобразование выделенной цепи 240 В в выделенную цепь 120 В
  • Если имеется выделенная цепь на 240 вольт, а для нового кондиционера требуется 110-120 вольт, существующая цепь может быть преобразована с 220-240 на 110-120 вольт, если номинальная сила тока для существующей цепи такая же, как и для требуемая мощность для нового блока переменного тока.
  • Один из проводов цепи, который используется для одной ветви 240 вольт, должен быть идентифицирован и помечен как нейтральный провод с белой изолентой.
  • ВАЖНО: Изменение обозначения проводов цепи с 240 вольт на 120 вольт также должно быть сделано на розетке.
  • Необходимо установить новый однополюсный автоматический выключатель на 120 вольт.
  • Необходимо установить новую розетку на 120 В, соответствующую конфигурации шнура блока переменного тока.

ПРИМЕЧАНИЕ. Выделенный канал — это канал, который не используется никаким другим устройством.

См. Подробнее около 240 вольт кондиционера.

Электрическое видео #2 Как подключить розетку GFCI без провода заземления

Проверьте мой канал на YouTube и подпишитесь на мои видео » Спроси у электрика « ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Продолжайте смотреть, чтобы я мог помочь вам подключить его правильно!

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает: Проводка розеток GFCI Проводка домашней электросети 68s 67 Цепи розеток 120 и 240 В Электропроводка выключателей освещения Электропроводка 3-проводной и 4-проводной электрической плиты Проводка 3-проводной и 4-проводной сушилки со шнуром и розеткой для устранения неполадок и ремонт электропроводки Методы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

заземление — Можно подключить кондиционер к розетке с помощью адаптера

Это можно было сделать безопасно но с неоправданными ожиданиями постоянного надзора. Таким образом, это хороший совет для всех НЕ использовать удлинители, незакрепленные старые розетки и «мошеннические» адаптеры.

Было бы безопасно, если бы эта розетка была правильно установлена ​​и почти не использовалась, домашняя проводка / настенные розетки на пути к этой розетке были правильно установлены и не испортились, переходник с 2-контактного на 3-контактный «мошенник» прикреплен к действительно, проверенный винт с заземлением на розетке и дополнительный удлинитель переменного тока для тяжелых условий эксплуатации или удлинитель коммерческого класса не устарели и не изношены. Эти многочисленные требования безопасно* питают кондиционер с вилкой LCDI. Но любой инспектор отвергнет это. И любая из этих возможных и распространенных неисправностей может сжечь ваш дом: незатянутый винт на любом из подключений к используемой розетке; менее прочный захват штырей используемого адаптера мошенника; или умеренно старый или дешевый удлинитель, вероятно, ослабил контактное давление на штыри штекера кондиционера. Любой из них снижает реальную мощность с исходных 15 ампер до чего-то гораздо меньшего, что, вероятно, подходит для электроники и пары настольных ламп. Любое из этих нарушений ПРИВЕДЕТ к повышенному контактному сопротивлению, нежелательному нагреву контактов, сверх «немного теплого», если вы возьметесь за вилки после часа использования. Умеренный контактный нагрев может существовать как безопасный и стабильный уровень в течение некоторого времени, но со временем увеличивается по мере того, как металл пружины расслабляется, перепады температуры под головками винтов сжимают медную проволоку, загрязнение проникает в соединение, люди отключают и снова вставляют вилки и т. д. до тех пор, пока сохраняется докрасна нагрев. Предохранители и автоматические выключатели не знают, что это происходит. Размыкатели AFCI могут поймать его в случае возникновения дуги, а огнестойкие материалы могут предотвратить распространение и сдержать огонь.

Итак, без экспертной оценки** состояния электропроводки и розеток в доме, соответствующего подбора современных малогабаритных слаботочных кондиционеров и практики повторного подтверждения работоспособности. .. безопасный и долговечный (долговечный) подключение к электросети — это вопрос удачи!

*»Безопасно» здесь сказано довольно условно…

**Мне даже неприятно предположить, что «экспертная оценка» вообще имеется! Я инженер-электрик, расследовал несколько возгораний оборудования и бывший разработчик оборудования для питания, освещения и защиты плавательных бассейнов … и все же все, что я могу сделать, это предложить временное использование адаптеров и старых розеток, если я лично проверил это конкретное розетка по моим критериям максимальное падение 7 вольт при нагрузке 15 ампер в течение часа, с включенными другими нагрузками, и обещание, что если переменный ток перемещается, шнур пинается, если вилка не проверяется каждый час на предмет чрезмерного отопление, если перегорает предохранитель или автоматический выключатель, если используется другой переменный ток … тогда я автоматически отказываюсь от любого мнения о том, что это «безопасно». Это много, чтобы спросить!

Вот хороший и часто упоминаемый вариант: заменить 2-проводную розетку розеткой GFCI с маркировкой «без заземления оборудования»; включите переменный ток, подключенный непосредственно к этой новой розетке, и убедитесь, что напряжение на выходе падает только менее чем на 5 вольт при включении переменного тока, высокой скорости вентилятора, работающем компрессоре и включении ВСЕХ других нагрузок в той же цепи. Это не так много работы, и это намного лучше, чем ничего.

• Если вам нужно было подключить питание от этой обновленной розетки, используйте совершенно новый короткий удлинитель для кондиционера или бытовой техники с проводом 14 AWG и сертификатом безопасности UL или ETL. Они, будучи новыми, прослужат до тех пор, пока вы не сделаете следующий шаг…
• ЛУЧШЕ, если электрик проведет новую специальную цепь к новой вилке прямо у окна, где должен быть установлен кондиционер.

TLDR

Интернет, CPSC и большинство производителей говорят, что НЕ используйте читерские адаптеры и особенно удлинители, потому что дом сгорает. Посмотрите на эти страшные картинки. NFPA касается только новой проводки с изменениями кода NEC для новой проводки. Они МОГУТ потребовать, чтобы вилка LCDI ТАКЖЕ отключалась, если контактные штыри нагревались. И UL МОГЛА бы разрешить использование адаптеров защиты, устанавливаемых потребителем, которые сделали бы безопасное использование обогревателей и кондиционеров в старых домах намного безопаснее, чем то, что продается сегодня.
