Прецизионные кондиционеры принцип работы: Прецизионные кондиционеры

Прецизионные кондиционеры: особенности и монтаж

Типы систем кондиционирования ›

Прецизионные кондиционеры по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на прецизионные кондиционеры, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Прецизионные кондиционеры – это особый вид сплит систем, с помощью которых можно добиться точных параметров микроклимата  в обслуживаемом помещении. Собственно это понятно даже из названия: ведь английское слово «precision» в одном из вариантов перевода на русский означает «точный».

При этом к регулируемым параметрам относится не только температура, но и уровень влажности воздуха и даже интенсивность воздухообмена в помещении.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Принципы работы прецизионных кондиционеров

Выделяют несколько принципов работы прецизионных кондиционеров в зависимости от типа охлаждения и количества контуров.

Системы с воздушным охлаждением отличаются наиболее привычной схемой холодильного цикла, схожего с циклом обычной сплит-системы. Фреон под давлением сжимается в компрессоре, а после поступает в конденсатор, где переходит в жидкое состояние. Отсюда он проходит через терморегулирующий вентиль (ТРВ), и там понижается его температура. Попадая в испаритель, фреон опять переходит в газообразное состояние и поступает снова в компрессор. При этом воздух охлаждается при прохождении через испаритель и выходит наружу. От конденсатора тепло отводится вентилятором.

Посмотреть схему работы прецизионного кондиционера с выносным воздушным конденсатором можно на этом фото.

Данный принцип работы прецизионных кондиционеров не сильно отличается от схемы цикла прибора с драйкулером. Разница в том, что сброс тепла происходит не через вентилятор, а в воду. Во внутреннем блоке устанавливается фреоно-водяной теплообменник, к которому присоединяется наружный (драйкулер) с водяным насосом. Через теплообменник как раз и происходит передача тепла, а его сброс на улицу идет благодаря вентилятору наружного блока.

Если кондиционер имеет водяное охлаждение, то он обычно совмещается с чиллером. Во внутреннем модуле воздух охлаждается с помощью хладоносителя, который понижает свою температуру в охладителе жидкости.

Разновидности прецизионных кондиционеров

Помимо приточного клапана и рекуператора в состав кондиционера прецизионного типа входят следующие узлы:

• Блок «охлаждения» воздуха, состоящий из решетки испарителя, конденсатора,  компрессора и трубопровода.
• Система фильтров, сквозь которую прогоняют приточный воздух.
• Блок «осушения» или увлажнения приточного потока, прошедшего фильтрацию.
• Турбина, обеспечивающая требуемую скорость приточного потока.
• Система воздуховодов канального типа, распределяющее приточный воздух по всему помещению, исключая образование «горячих» зон.

Различные комбинации вышеуказанных узлов при компоновке конструкционной схемы кондиционера позволяют выделить из сортамента климатических систем прецизионного типа следующие разновидности агрегатов:

• Внутренние кондиционеры, блок охлаждения которых монтируется только внутри помещения. То есть испаритель, компрессор и конденсатор находятся в одном корпусе.
• Сплит системы – эти кондиционеры состоят из внешнего и внутреннего блоков охлаждения. Причем во внешнем корпусе находится конденсатор и компрессор, а во внутреннем – решетка испарителя и турбина.
• Прецизионные установки канального типа, использующие для подачи приточного воздуха сеть разветвленных воздуховодов, отводимых от внутреннего блока. При этом решетка испарителя и турбина находятся в скрытом месте – под потолком или в нише.
• Кондиционеры с классической схемой подачи воздуха, предполагающей трансляцию приточного потока прямо из внутреннего блока, посредством диффузора с управляемой шторкой, меняющей угол наклона.
• Системы принудительного типа, забирающие воздух посредством механического побуждения в приточном клапане.
• Системы принудительно-естественного типа – так называемые: «Free Cooling кондиционеры», которые могут и «затягивать» поток, и поглощать его, опираясь на естественную циркуляцию воздушных масс.
  Причем в режим Free Cooling кондиционер переходит путем смещения заслонки у приточного клапана.

Словом, сортамент таких климатических установок более чем разнообразен. И такое обилие конструкционных схем сулит прецизионным кондиционерам множество положительных качеств.

Достоинства и недостатки прецизионных кондиционеров

Среди обширного перечня достоинств подобных систем в первую очередь можно выделить следующие качества:

• Способность корректировать температуру с погрешностью в 0,5 градуса Цельсия. Причем микроклимат помещения будет удерживаться в заданном состоянии до пересмотра температурного режима.
• Способность работать в режиме «24 часа в сутки» в течение долгих лет. При этом срок эксплуатации системы, в среднем, равен 15-18 годам беспрерывной работы.
• Способность черпать приточный воздух при «забортной» температуре от -50 до 50 градусов Цельсия. Разумеется, холодный поток будет разогреваться, а теплый – охлаждаться.
• Полная автоматизация процесса, основанная на отслеживании и корректировке объемов притока, температуры и влажности воздуха в помещении.

Ну а недостатков у таких систем всего три – высокая цена установки и не менее дорогой монтаж прецизионных кондиционеров с очень недешевым сервисом. Впрочем, собственники таких установок знают что покупают. Ведь они нуждаются в особых условиях, а индивидуальные решения всегда стоят недешево. Кроме того, мощный кондиционер прецизионного типа занимает много места даже в случае раздельного монтажа испарителя и конденсатора.

В итоге такие кондиционеры чаще всего встречаются не в домах или офисах, а в серверных центрах крупных компаний, в операционных, ожоговых отделениях, сборочных цехах производителей точной электроники и прочих местах, владельцев которых не отпугнет высокая цена прецизионных кондиционеров – от 30 до 50 тысяч долларов США.

Монтаж прецизионных кондиционеров

Монтаж любого прецизионного кондиционера требует детального планирования и большого опыта от мастеров. Он проходит в несколько этапов:

1. Подбор места для установки с учетом расположения источников тепла, окружающих предметов и защитных механизмов (козырька и решетки). Учитывают допустимую длину трассы и перепады высот между блоками.
2. Надежное крепление внешнего блока на кронштейнах с учетом вибраций при работе. Обязательно оставляют доступ к модулю для технического обслуживания.
3. Надежное крепление внутреннего блока с учетом отдаления от источников тепа и остальных предметов в помещении. Предусматривают пространство для нормальной циркуляции воздуха. Наклон модуля допускается не более, чем на 5%.
4. Прокладывание межблочных коммуникаций. Сверлят отверстия в стене, через которые пройдут дренажный шланг, фреоновая трасса и электрические кабеля. Если приходится превысить допустимые длину магистрали и перепады высот, необходимо установить петли-ловушки на трубопроводе, чтобы уменьшить нагрузку на компрессор. Следят за качественной герметизацией трассы и изоляцией кабелей. Все коммуникации упаковывают в специальные трубу и виниловую ленту, а затем протаскивают через отверстия в стене.
5. Подключение прецизионного кондиционера по электрическим схемам, которые даны в техническом паспорте, а также нанесены на обоих блоках.
6. Последний этап – вакуумирование системы и пробный запуск установки.

Стоит помнить, что некоторые прецизионные устройства имеют системы увлажнения, которые требуют отдельных настроек.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Прецизионные кондиционеры по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на прецизионные кондиционеры, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

что это такое? Принцип работы

Промышленные кондиционеры можно встретить не только на производствах, складах или в офисах. Такие аппараты все чаще встречаются в тех местах, где требуется создание особых условий для работы или хранения чего-либо. Промышленный кондиционер может сочетать в себе сразу несколько типов климатического оборудования: аппарат может подогревать и охлаждать воздух, а также поддерживать влажность и другие показатели воздуха.

Одна из самых современных и технологичных разновидностей промышленных кондиционеров — это прецизионные кондиционеры. Они часто используются в серверных комнатах и лабораториях, где необходимо не просто поддерживать комфортную температуру, а создавать микроклимат в соответствии с требованиями. Это не прихоть, а необходимость: правильный микроклимат крайне важен для стабильной работы оборудования или для хранения реактивов.

Чтобы поддерживать в помещении заданные температурные и иные условия, как раз используется прецизионный кондиционер. В этой статье мы кратко расскажем, что он собой представляет, каков принцип работы и какие существуют типы современных прецизионных кондиционеров.

Общая информация

Главная задача прецизионного кондиционера — поддержание заданного микроклимата на протяжение долгого времени, порой круглогодично и, что самое главное, без перебоев. При этом поддерживается не только температура, но и другие показатели воздуха. Промышленные кондиционеры других типов зачастую предназначены для улучшения микроклимата, но не для его круглосуточной поддержки.

Читайте также: Промышленный кондиционер: виды, назначение, особенности. Подробно

Безусловно, другие кондиционеры так же могут поддерживать и температуру, и влажность воздуха, но они не способны работать настолько точно, как это делает прецизионный кондиционер. Суть выражается в названии — “precision” в переводе с английского означает “высокоточный”. Прецизионные кондиционеры могут поддерживать температуру с погрешностью не более 1-го градуса.

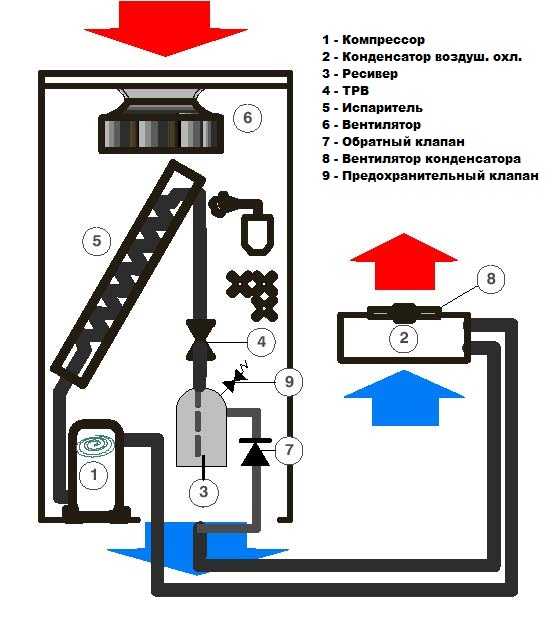

Ниже показана схема работы прецизионного кондиционера.

Прецизионные кондиционеры можно встретить в тех местах, где требуется точное поддержание параметров воздуха. Например, в серверных комнатах и телекоммуникационных станциях, библиотеках и музеях, лабораториях и медицинских центрах и др.

Разновидности

Прецизионные кондиционеры можно подразделить на несколько категорий в зависимости от конструктивных и иных особенностей.

Также важно учитывать, что прецизионные кондиционеры могут отличаться по мощности, уровню издаваемого шума, габаритам и других техническим характеристикам. Обратитесь к консультанту в специализированном магазине, чтобы получить больше информации и сделать правильный выбор при покупке прецизионного кондиционера.

Принцип работы

В целом, любой прецизионный кондиционер работает так: воздух забирается снаружи, преобразовывается через систему кондиционирования и подается в помещение. При подаче в помещение воздух имеет ту температуру и влажность, которая была задана изначально в настройках.

Самый часто встречающий тип прецизионного кондиционера — с воздушным охлаждением. Напомним, что в этом случае система состоит из наружного блока-конденсатора и внутреннего блока-испарителя. Между блоками циркулирует фреон. Во время циркуляции он преобразовывается, превращаясь то в газ, то в жидкость. За счет этих преобразований воздух охлаждается или нагревается, в зависимости от режима работы.

Если в кондиционере используется водяной тип охлаждения, то в этом случае воздух охлаждается не за счет естественного преобразования фреона, а за счет т.н. чиллера, который охлаждает принудительно.

Монтаж

Прежде чем приступить к монтажу, сервисная компания подготавливает проект и закупает оборудование, если это необходимо. Так проводится ряд подготовительных работ на площадке. В частности, создаются технические проходы и отверстия, в числе через крышу, если наружный блок устанавливается на ней. Порой в процессе приходится не строить, а наоборот ломать, но этот этап необходим для дальнейшего монтажа коммуникаций.

Также на этом этапе монтируется специальная площадка и/или опоры для наружного блока и другого оборудования. Лишь после этого устанавливают выносной конденсатор, допускается и вертикальная, и горизонтальная установка. Затем монтируют внутренний блок. Для его закрепления используются специальные рамы, которые идут в комплекте с оборудованием. Далее они соединяются коммуникациями, т.н. магистралью.

После монтажа проводятся пусковые и наладочные работы, специалист проверяет работоспособность системы кондиционирования и настраивает аппарат. Однако, на этом работы не заканчиваются.

Чтобы прецизионный кондиционер работал исправно, необходимо проводить регулярное техническое обслуживание. А в случае с прецизионными кондиционерами это особенно важно, поскольку в помещении необходимо поддерживать заданный микроклимат без перебоев.

Отдельно скажем про самостоятельный монтаж или обслуживание. Некоторые предприниматели стремятся сэкономить и устанавливают прецизионный кондиционер своими силами. Мы не рекомендуем так делать, поскольку аппараты такого типа сложны в монтаже и при неправильной установке могут навредить качеству воздуха.

Вместо заключения

Прецизионный кондиционер — незаменимый помощник в помещениях, где требуется поддержание стабильного микроклимата: в серверных комнатах, и телекоммуникационных станциях, библиотеках и музеях, лабораториях и медицинских центрах и др. Благодаря прецизионную кондиционеру мы может не беспокоиться о перегреве оборудования, сохранности древних книг или химических реактивов.

В чем главная особенность такого кондиционер? Все просто: прецизионные кондиционеры могут поддерживать заданные параметры точнее, чем другие типы кондиционеров, и при этом работать сутками, неделями и месяцами без перебоев. Однако, это возможно лишь при грамотной установке и регулярном техническом обслуживании.

Остались вопросы? Задавайте их в комментариях ниже. Также вы можете поделиться своим опытом приобретения, установки и эксплуатации прецизионного кондиционера. Желаем удачи!

Что означает прецизионное кондиционирование воздуха сейчас? И это все еще необходимость для ИТ-пространств?

Еще пару лет назад необходимость поддерживать точный контроль температуры и влажности в ИТ-пространстве была главным приоритетом для руководителей центров обработки данных и основным мотивом покупки прецизионной системы кондиционирования воздуха. Однако за последние несколько лет Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) смягчило свои рекомендации и расширило диапазоны температуры и влажности, которые считаются приемлемыми в средах, где размещается чувствительное ИТ-оборудование, включая центры обработки данных, серверные комнаты. , сетевые шкафы, технические помещения или другие помещения, такие как комплекты медицинского оборудования, лаборатории и телекоммуникационные центры. Следовательно, прецизионное охлаждение в его самом буквальном смысле больше не рассматривается как абсолютная необходимость, как это было раньше.

Тем не менее, надлежащее управление температурным режимом ИТ, безусловно, остается критическим приоритетом. Прецизионное кондиционирование воздуха — или системы охлаждения уровня центра обработки данных — по-прежнему очень необходимы, даже если точные (в пределах 1 или 2 градусов) заданные значения температуры и влажности больше не являются обязательными. Отчасти это связано с тем, что, хотя диапазон допустимых температур в ИТ-пространстве расширился, также увеличилось количество тепла, выделяемого все более сложными серверами, необходимыми для поддержки современных энергоемких и ресурсоемких приложений, включая Интернет вещей (IoT). ), искусственный интеллект (ИИ) и другие. И правильное управление этим теплом является ключом к обеспечению оптимальной работы ИТ-оборудования.

Кроме того, последствия превышения рекомендуемого порога нагрева столь же серьезны, как и всегда. Чрезмерное тепло может отрицательно сказаться на оборудовании, привести к отказу компонентов или иногда к полному отключению системы, и все это может произойти за считанные минуты. Отказы ИТ-оборудования часто превращаются в незапланированные простои для бизнеса, что приводит к ошеломляюще высоким затратам, которые превышают стоимость повреждения оборудования и включают в себя возможность упущенной выгоды, сбои в обслуживании клиентов и ущерб репутации, который может сохраняться еще долгое время после ремонта оборудования. бизнес восстановлен и работает.

Чтобы помочь предотвратить потенциально катастрофические угрозы непрерывности критически важного для бизнеса бизнеса, прецизионное кондиционирование воздуха — или то, что Vertiv обычно называет управлением температурным режимом — по-прежнему очень необходимо в центрах обработки данных и ИТ-пространствах.



Могут ли строительные системы кондиционирования воздуха охлаждать ИТ-оборудование так же хорошо, как прецизионные системы кондиционирования воздуха?

В некоторых ИТ-пространствах, таких как серверные или технологические помещения, расположенные в административном здании, руководители объектов часто полагаются на систему комфортного охлаждения здания для поддержания среды в ИТ-пространстве. Это правда, что коммерческое решение переменного тока может играть определенную роль в контроле температуры, влажности и качества воздуха в этих помещениях. Но системам не хватает многих аспектов, начиная с того факта, что комфортное охлаждение для помещений для людей и прецизионное охлаждение для ИТ-пространств специально разработаны для совершенно разных целей.

Подумайте об этом так: легковые и грузовые автомобили имеют одни и те же основные компоненты (двигатели, рулевое колесо, тормоза и т. д.), но вы бы не выбрали седан для поездки по бездорожью. Другими словами, автомобили предназначены для самых разных целей. То же самое относится и к прецизионным системам кондиционирования воздуха или терморегулирования.

В частности, эти специальные решения для охлаждения предназначены для выполнения следующих задач:

• Справляться с уникальной концентрированной тепловой нагрузкой, создаваемой ИТ-оборудованием. Современное сложное ИТ-оборудование выделяет значительное количество тепла. А если учесть продолжающееся увеличение средней плотности стоек в отрасли в сочетании с ростом небольших периферийных площадок, становится ясно, что системы кондиционирования воздуха в коммерческих зданиях не приспособлены для работы с повышенными концентрированными тепловыми нагрузками. Кроме того, многие помещения, используемые сегодня для ИТ, изначально не предназначались для размещения критически важного оборудования, создавая далеко не идеальные условия окружающей среды, которые могут создать дополнительные проблемы с охлаждением, которые делают решения для комфортного охлаждения еще менее эффективными.

  Решения для охлаждения центров обработки данных, с другой стороны, специально разработаны для контроля температуры в этих помещениях. Эти системы терморегулирования предназначены для сбора тепла в небольших плотных помещениях и его отвода одним из нескольких способов, в зависимости от типа выбранной системы.
• Работа 24 часа в сутки, 365 дней в году, независимо от температуры наружного воздуха. Когда на улице холодно, в офисных зданиях не требуется кондиционер. Но ИТ-пространства по-прежнему существуют. Точно так же, как бакалейщику требуется специальное оборудование, чтобы сохранить замороженный горох замороженным, даже когда на улице минусовая температура, центрам обработки данных и другим ИТ-пространствам нужен способ отвода тепла независимо от температуры наружного воздуха. Но большинство систем комфортного охлаждения предназначены для работы только при температуре на открытом воздухе выше 55 градусов по Фаренгейту. Кроме того, независимо от внешней температуры, некоторые коммерческие системы переменного тока отключаются в нерабочее время или в выходные дни, оставляя постоянно включенное компьютерное оборудование без защиты.
  Системы охлаждения для центров обработки данных решают эти проблемы и специально разработаны для непрерывной работы — даже когда температура наружного воздуха падает до 30 F или сейчас 2 часа ночи воскресенья. Это гарантирует, что ваше оборудование всегда охлаждается должным образом.
• Посвятить большую часть своих возможностей контролю температуры в помещении. В типичной системе охлаждения здания мощность распределяется между задачами по охлаждению помещения и удалению влаги (влажности) из воздуха, чтобы люди чувствовали себя комфортно в теплое время года. На обработку влаги может быть направлено до 40% общей мощности такой системы. В таком случае коэффициент явного тепла составляет 0,60, что означает, что только 60% охлаждающей способности предназначено для изменения температуры воздуха.
  В сфере ИТ это большая потеря. ИТ-оборудование, как правило, производит сухое, интенсивное тепло, поэтому ему не требуется почти столько же мощности для увлажнения. Действительно, если купить систему комфортного охлаждения мощностью 100 киловатт (кВт) для охлаждения 100 кВт ИТ-нагрузки, решение, скорее всего, не сработает, поскольку охлаждающая способность ИТ-системы будет составлять всего около 60 кВт.
  Большинство современных прецизионных систем охлаждения имеют коэффициент явного тепла не менее 0,90. Это 90 % мощности охлаждения, предназначенной для охлаждения ИТ-оборудования, а оставшиеся 10 % мощности предназначены для удаления влаги, которая может проникнуть в помещение извне. Многие системы управления температурным режимом Vertiv™ предлагают коэффициент явного тепла 0,9.5.



Как работает система терморегулирования уровня центра обработки данных?

Несмотря на то, что существует несколько различных типов прецизионных систем кондиционирования воздуха или систем управления температурным режимом, предназначенных для удовлетворения уникальных потребностей различных приложений, все системы, как правило, работают одинаково. Оборудование обеспечивает оптимальную температуру воздуха на приточные вентиляторы ИТ-оборудования с помощью блока или блоков, установленных в ИТ-пространстве, либо по периметру помещения, в ряду, либо в стойках или потолке, если площадь помещения ограничена. . Эти внутренние блоки используют охлаждение или используют холодную воду или охлаждающую жидкость на основе гликоля для охлаждения воздуха. Они используют вентиляторы и воздушный поток, чтобы направлять холодный воздух в нужные места.

В то же время горячий воздух, создаваемый оборудованием, собирается и выбрасывается из ИТ-пространства. Блок отвода тепла системы терморегулирования отводит тепло одним из нескольких способов:

• Направляя его в систему охлаждения здания. Системы охлаждения с охлажденной водой, такие как инновационная система Vertiv™ Liebert® CW, являются хорошим выбором для крупных центров обработки данных, имеющих доступ к установке охлажденной воды. Для небольших помещений или пространств в высотных зданиях, где невозможно отводить воздух снаружи, можно использовать компактное решение для охлаждения по периметру, такое как Vertiv™ Liebert® PCW, или даже потолочную прецизионную систему охлаждения, например версию с охлажденной водой. Vertiv™ Liebert® Mini-Mate, не занимающий много места, может эффективно собирать и направлять тепло на установку охлажденной воды в здании посредством общего контура трубопровода.
• Отбрасывая его на открытом воздухе. Системы прямого испарения с воздушным охлаждением соединяют внутренний блок кондиционирования воздуха компьютерного зала (CRAC) с наружным блоком отвода тепла и используют наружный окружающий воздух для охлаждения хладагента. Эти системы, такие как Vertiv™ Liebert® DS, чрезвычайно надежны, поскольку они не зависят от других систем здания для охлаждения отводимого тепла. Однако для каждого блока требуется собственный трубопровод и блок отвода наружного тепла, который может занимать ценное пространство.
• Путем отказа от контура теплой воды здания. Системы прямого испарения с водяным охлаждением, такие как Vertiv™ Liebert® PDX, соединяют несколько внутренних блоков CRAC с контуром теплой воды здания, обычно с системой градирни, в которой хладагент охлаждается технологической водой. Небольшие и средние помещения в помещениях, где есть система водоснабжения здания, являются хорошими кандидатами для этого решения.
• Путем подключения к наружному жидкостному охладителю, такому как сухой охладитель. Системы прямого расширения с гликолевым охлаждением соединяют несколько внутренних блоков CRAC с контуром сухого охладителя и насосной системой, в которых циркулирует раствор теплой воды на основе гликоля для охлаждения хладагента. Эти типы систем могут принести пользу небольшим и средним помещениям, но на крыше должно быть достаточно места для размещения драйкулера и насосов.
• С помощью специальной жидкости для непосредственного охлаждения оборудования. Жидкостное охлаждение становится еще одним вариантом управления температурным режимом ИТ. Если вы когда-либо сильно обжигали палец, вы знаете, что воздуха (т.е. дуновения на него) часто бывает недостаточно, чтобы облегчить ожог. Вам нужно запустить палец под холодной водой для облегчения. Прорывные системы жидкостного охлаждения, такие как Vertiv™ Liebert® XDU и Vertiv™ Liebert® XDM, используют жидкость, а не воздух для охлаждения ИТ-оборудования для достижения лучших результатов. Холодная жидкость циркулирует в пластинчатых теплообменниках, встроенных в ИТ-оборудование. Это обеспечивает чрезвычайно эффективное охлаждение, поскольку охлаждающая среда поступает непосредственно к ИТ-оборудованию, а не охлаждает все пространство. Однако для этого требуется специализированное ИТ-оборудование со встроенными теплообменниками жидкость/жидкость. Жидкостное охлаждение является наиболее практичным для вычислительных приложений с высокой плотностью или производительностью, где тепло наиболее интенсивно.



Дополнительные компоненты системы управления температурным режимом

В дополнение к внутренним блокам и компонентам отвода тепла решения по управлению температурным режимом часто включают в себя другие важные компоненты или могут работать в сочетании с другим оборудованием и программным обеспечением для оптимизации стратегии охлаждения. К этим компонентам относятся:

• Система управления: Большинство систем терморегулирования поставляются с базовым уровнем управления, который позволяет персоналу центра обработки данных устанавливать и контролировать температуру, влажность и воздушный поток в ИТ-пространстве. Усовершенствованные или интеллектуальные элементы управления могут использоваться для объединения нескольких блоков в сеть в целях резервирования и повышения эффективности. Когда охлаждающие устройства объединены в сеть, они не «борются» и не работают друг против друга, что означает, что одни устройства нагревают и увлажняют, а другие охлаждают и осушают, расходуя при этом энергию. Вместо этого сетевые устройства работают вместе как одна команда для оптимизации охлаждения и энергоэффективности. Сетевые устройства также повышают надежность системы. Если в одном из подразделений возникнут проблемы, другие в команде восполнят слабину, предлагая дополнительный уровень защиты ИТ-оборудования.
• Датчики: Стратегическое размещение датчиков в ИТ-пространствах помогает менеджерам центров обработки данных следить за точной температурой приточного воздуха для ИТ-оборудования. Эти данные используются для обеспечения того, чтобы система управления температурным режимом обеспечивала столько охлаждения, сколько необходимо, снижая потребление энергии и предотвращая избыточное выделение ресурсов.
• Централизованный и удаленный мониторинг и оповещение: Подходящее аппаратное и программное обеспечение для мониторинга информирует персонал центра обработки данных об условиях в ИТ-помещениях, что особенно важно в случае удаленных или распределенных объектов или когда ИТ-персонал работает вне дома. сайт. При правильном решении ИТ-персонал может контролировать все сайты в своей сети с одного центрального объекта. Кроме того, многие решения включают в себя системы оповещения и аварийной сигнализации, которые оповещают членов группы о сбоях компонентов или условиях окружающей среды, которые могут выйти за пределы заданного рабочего диапазона, поэтому они могут принимать упреждающие меры в устранении ситуаций до того, как возникнет проблема.



Какие функции управления температурным режимом уровня ЦОД являются наиболее важными?

Хотя системы охлаждения должны работать надежно, они также должны работать максимально эффективно. На ИТ-системы управления температурным режимом приходится около 38% общего энергопотребления в типичном центре обработки данных. Крайне важно выбрать прецизионную систему охлаждения или управления температурным режимом, которая отличается надежностью и эффективностью.

Некоторые функции, на которые стоит обратить внимание, включают:

• Вентиляторы и компрессоры переменной производительности. Компоненты, которые могут приспосабливаться к фактическим условиям в помещении, чтобы обеспечить столько охлаждения и потока воздуха, сколько необходимо, являются ключом к контролю энергопотребления и расходов для обеспечения устойчивости. Например, технологии вентиляторов с регулируемой скоростью могут автоматически модулировать вверх и вниз от 25 до 100% в зависимости от системы. Сопоставляя мощность воздушного потока с требованиями нагрузки в помещении, а не работая при пиковой нагрузке 100 % времени, эти вентиляторы могут снизить энергопотребление вентилятора на целых 76 %.
• Двойные компрессоры и блок питания для резервирования. Прецизионные системы кондиционирования воздуха или управления температурным режимом должны быть спроектированы таким образом, чтобы обеспечивать круглосуточную работу и защищать от возможного отказа компонентов. Ищите встроенную избыточность для ключевых компонентов. Объединение сетевых единиц в одну команду также может помочь обеспечить 100% доступность оборудования.
• Системы экономии. Дополнительные системы экономии позволяют холодильным агрегатам использовать более низкую температуру наружного воздуха для удовлетворения требований к охлаждению внутри помещений. Например, экономайзер с перекачиваемым хладагентом можно использовать в системе с воздушным охлаждением, при этом небольшой насос обеспечивает циркуляцию холодного хладагента, когда температура наружного воздуха достаточно низкая. Экономия также является опцией в системах прямого расширения с водяным и гликолевым охлаждением, когда температура воды или гликоля падает из-за низкой температуры наружного воздуха. Независимо от типа системы, экономия снижает количество необходимого механического охлаждения или охлаждения, тем самым значительно снижая потребление энергии.
• Дополнительный увлажнитель . Чтобы избежать электростатического разряда, который может повредить серверы, или увеличить мощность охлаждения при использовании системы испарительного охлаждения, увлажнитель может добавлять необходимую влагу в центр обработки данных или ИТ-пространство.
• Высокоэффективная фильтрация воздуха . Это способствует чистоте воздуха в помещении и защищает от пыли и мусора работу чувствительного ИТ-оборудования.



Выбор правильного решения для управления температурным режимом для вашего приложения

Как показано в этой статье, существует множество факторов, которые необходимо учитывать при выборе решения для прецизионного охлаждения или управления температурным режимом ИТ. Однако в большинстве приложений выбор сводится к трем ключевым факторам:

1. Нагрузка в помещении . Система охлаждения должна быть рассчитана на нагрузку в помещении. Нагрузка представляет собой сумму всего ИТ-оборудования в помещении, освещения и любых нагрузок, вызванных поступлением наружного воздуха или теплом, проникающим через внешние стены. Оборудование для терморегулирования бывает разной мощности. Vertiv предлагает системы мощностью от 2,5 до 400 кВт для всех типов приложений.
2. Размер помещения и логистика . Охлаждение большого центра обработки данных, очевидно, представляет собой другую задачу, чем охлаждение небольшого сетевого шкафа, и само пространство будет диктовать тип решения, которое вы выберете. В больших традиционных центрах обработки данных с фальшполами можно разместить более крупные блоки прецизионного кондиционирования воздуха, которые можно установить по периметру помещения или в рядах. В небольших ИТ-комнатах может потребоваться устройство, которое можно установить в стойку или на потолок.
3. Метод отвода тепла . То, как вы будете отводить тепло из помещения, обычно является определяющим фактором при выборе системы охлаждения. Наилучший вариант зависит от того, какие строительные системы доступны (можете ли вы подключиться к существующей установке охлажденной воды или системе градирен?) и архитектуры объекта (можно ли отводить тепло снаружи?) пространство также имеет значение. Наконец, если у вас есть приложение с очень высокой плотностью, возможно, стоит изучить новые решения для жидкостного охлаждения, которые хорошо подходят для этих сред. Принимая во внимание все эти вопросы, а также эффективность, эксплуатационные расходы и заботу об окружающей среде, вы сможете определить, какой тип прецизионного охлаждения или ИТ-системы управления температурным режимом будет лучше всего работать в вашем помещении.

Следующая таблица поможет вам сравнить различные типы доступных решений и предоставит вам примеры каждого из них:



	Фактор формы	охлаждающая жидкость	Требования	Преимущества	Соображения	Идеально для	Продукты
Охлажденная вода	Устройство(а) обработки воздуха в помещении, подключенное(ие) к системе охлаждения здания	Охлажденная вода	Строительство завода по охлаждению воды Источник воды Очистка воды	Использование существующей инфраструктуры Сокращает инвестиции и пространство, необходимое для отвода тепла	Стратегия резервирования для защиты от отказа чиллера Эксплуатационные расходы и экологические соображения, связанные с потреблением и очисткой воды	Крупные центры обработки данных Высотное здание или другие помещения, где нельзя отводить тепло наружу	Либерт® CW Liebert® PCW Liebert® Mini-Mate
Прямое охлаждение с воздушным охлаждением	Внутренний блок CRAC «один к одному» с отводом наружного тепла	Наружный окружающий воздух	Нет	Автономный Эффективный; малое количество теплопередач Надежный и простой в обслуживании Дополнительный насос для экономии хладагента	Соотношение внутреннего и наружного блоков один к одному Длинные трубопроводы (более 200-300 футов) Требуется достаточное пространство для откачки и отвода тепла	Маленькие и средние помещения	Liebert®DS Либерт® ДСЕ Liebert®PDX Liebert® Mini-Mate
Прямое охлаждение с водяным охлаждением	Внутренний блок CRAC, подключенный к водяному контуру теплого здания	Техническая вода	Система градирни или другая система водоснабжения здания Источник воды Очистка воды	Несколько внутренних блоков CRAC могут быть подключены к общему водяному контуру Использует существующую инфраструктуру Сокращает инвестиции и пространство, необходимое для отвода тепла Варианты экономии	Эксплуатационные расходы и экологические соображения, связанные с потреблением и очисткой воды	Малые и средние помещения Высотное здание или другие помещения, где нельзя отводить тепло наружу	Либерт® DS Liebert®PDX Liebert® Mini-Mate
Прямое расширение с гликолевым охлаждением	Внутренний блок (блоки) CRAC, подключенный к наружному охладителю жидкости	Теплый раствор воды/гликоля в антифризе	Контур сухого охладителя и насосная система Система водоснабжения здания Достаточное пространство на крыше	Вода не используется Минимальная очистка воды Варианты экономии	Ценное пространство на крыше необходимо для размещения нескольких блоков отвода тепла	Маленькие и средние помещения	Liebert®DS Liebert® Mini-Mate
Жидкостное охлаждение	Холодная жидкость циркулирует в пластинчатых теплообменниках, встроенных в ИТ-оборудование	Специальная жидкость	Специализированное ИТ-оборудование со встроенным жидкостно-жидкостным теплообменником	Высокоэффективный	Пространство и затраты, связанные с развертыванием специализированной инфраструктуры жидкостного охлаждения	Приложения с высокой плотностью размещения Приложения для высокопроизводительных вычислений	Liebert® XDU



Получите контроль над своей ИТ-средой

В конечном счете, настоящая и комплексная система управления температурным режимом предоставляет больше, чем способ сбора и отвода тепла в ИТ-пространстве. Хотя точный контроль температуры — поддержание температуры в пределах одного-двух градусов — уже не проблема, как раньше, управление температурным режимом продолжает играть решающую роль в работе любого центра обработки данных или ИТ-пространства. Правильная система управления температурным режимом, состоящая из интеллектуальных элементов управления и усовершенствованных датчиков, функций повышения эффективности и решения для мониторинга, дает персоналу центра обработки данных возможность эффективно управлять средой и оптимизировать производительность оборудования круглосуточно, защищая систему от сбоев и дорогостоящих простоев. для бизнеса.

Как работают системы кондиционирования воздуха? br />










precisionairandplumbing.com/wp-content/uploads/2014/05/Step01.gif» alt=» step-1-ac-works” 540px border=’0′ />







< бр />



Возможно, вы не задумываетесь дважды о своем кондиционере, когда он работает правильно, но это действительно потрясающее оборудование. Первые кондиционеры были разработаны в начале 1900-х годов Уиллисом Кэрриером как способ удаления влаги из типографии, где он работал. Но вскоре эти простые приборы произвели революцию в способах охлаждения домов. (Если бы не скромный кондиционер, американцам было бы трудно заселить юго-запад пустыни.)

Кондиционер — это больше, чем волшебная коробка с катушками и проводами — это точно настроенная машина, разработанная с использованием некоторых базовых технологий.

Чем лучше вы разбираетесь в своем кондиционере, тем проще его обслуживать. Итак, давайте познакомимся с кондиционерами и узнаем, как они работают.

Устройство кондиционера

Ваш кондиционер состоит из многих частей, но наиболее важными частями являются компрессор, конденсатор, расширительный клапан и змеевик испарителя. Каждая часть играет жизненно важную роль в холодильном цикле, помогая циркулировать и регулировать давление хладагента по всей системе.

Как следует из названия, компрессор оказывает большое давление на нагретый хладагент, находящийся в газообразном состоянии. Когда хладагент проходит от компрессора к конденсатору, это горячий пар. Компрессор повторяет это действие снова и снова, эффективно перекачивая хладагент по всей системе, подобно механическому сердцу.

В конденсаторе горячий хладагент охлаждается вентилятором по мере его прохождения через оребренный змеевик. Быстрое охлаждение, вызванное такой конфигурацией, заставляет горячий пар менять свое состояние — превращаться в горячую жидкость. (Хладагент все еще находится под большим давлением.)

Расширительный клапан имеет крошечное отверстие, через которое понемногу проходит горячий жидкий хладагент. У небольшого количества хладагента, проходящего через клапан, достаточно места для движения, и он резко расширяется, охлаждаясь при распылении жидкого тумана.

Охлажденная жидкость, выходящая из головок расширительных клапанов, поступает в змеевик испарителя, где воздух, поступающий из вашего дома через возвратный воздух, продувается через змеевик (который очень холодный). Воздух проходит через змеевик и обратно в воздуховод, охлаждая ваш дом. Когда хладагент нагревается теплым воздухом, поступающим в систему, он расширяется в газообразное состояние и возвращается в компрессор.

В хорошо герметизированной системе кондиционирования воздуха хладагент перемещается по кругу, где он сжимается и снова и снова конденсируется в жидкость. (Одна поездка — это цикл охлаждения.) Процесс аналогичен в вашем холодильнике и в вашем автомобиле; эти системы, однако, должны охлаждать гораздо меньшую площадь. И, в отличие от небольших систем, кондиционер вашего дома зависит от хорошей изоляции и вентиляционного отверстия в потолке, чтобы поддерживать прохладу в вашем доме.

Цикл охлаждения

Если вы представляете воздух в вашем доме как кучу крошечных воздушных шаров, летающих вокруг и натыкающихся друг на друга, вам будет легче представить, как горячий воздух попадает в систему кондиционирования воздуха, чтобы начать цикл охлаждения. Эти воздушные шары нагреваются с разной скоростью, и когда они нагреваются, они взлетают к потолку.
