Принцип работы кондиционера. Как работает сплит-система

Кондиционер — необходимый элемент комфортной жизни в квартире или загородном доме. Такое оборудование подходит для установки в офисных и коммерческих помещениях. Чтобы правильно установить систему, необходимо знать особенности устройства и функционирования устройства. Как работает кондиционер?

Общие принципы работы кондиционеров

В основе процесса работы кондиционеров — свойство жидкости поглощать тепло при испарении, а затем отдавать его при конденсации. В устройстве обеспечивается постоянная циркуляция воздуха. Принцип работы кондиционера основан на следующих процедурах:

Газообразный хладагент поступает из испарителя в компрессор	Хладагент на данной стадии имеет низкую температуру. В компрессоре осуществляется сжатие газа с одновременным повышением температуры и давления. На следующей стадии горячий хладагент поступает в конденсатор под большим давлением.
Газ остывает в конденсаторе	Газ остывает из-за воздействия потока холодного воздуха. В результате он превращается в жидкость и начинает отдавать тепло. Воздух, выходящий из конденсатора, нагревается за счет отданного сжатым хладагентом тепла.
Хладагент поступает в дросселирующее устройство	Здесь хладагент приобретает температуру несколько теплее атмосферного воздуха. Он находится под высоким давлением и в жидком состоянии. При прохождении через дросселирующее устройство давление резко снижается, в результате чего температура значительно понижается.
Хладагент возвращается в испаритель	Это завершающая стадия. В испарителе на хладагент воздействует комнатная температура. В результате хладагент снова становится газом, забирая из помещения тепло. Цикл повторяется, пока устройство остается включенным.

Схема работы вентилятора кондиционера основана на создании потока воздуха, который обдувает конденсатор и испаритель. Специалисты рекомендуют обращать особое внимание на неработающий вентилятор. Если это случится, существует вероятность перегрева и выхода компрессора из строя. В надежных кондиционерах такая проблема исключается. Производители уделяют внимание предварительному тестированию и проверки нового оборудования на надежную работу.

Чем отличается работа инверторного кондиционера

Инверторный кондиционер воздуха создает комфортный микроклимат в помещении, позволяя регулировать мощность компрессора. В результате после достижения нужного уровня температуры кондиционер не отключается, а переходит на работу в режиме пониженной мощности.

Работа инверторного кондиционера направлена на обогрев или охлаждение помещения в течение нескольких минут. Основное отличие от стандартного оборудования — после достижения нужного уровня температуры устройство работает в режиме пониженного энергопотребления. Это исключает температурные перепады. Можно выделить следующие преимущества использования инверторного кондиционера:

отсутствуют большие стартовые токи;
энергия не тратится на выравнивание давления системы, что снижает затраты на перекачку общего объема фреона на 50%;
нет потерь или излишков холода, так как вырабатываемый холод используется только по назначению;

кассетная сплит-система;
напольно-потолочная сплит-система;
обеспечивается экономия электроэнергии до 30%.

Суть работы сплит-системы on/off отличается от устройства и функционирования инверторного кондиционера.

В данном случае встроенный датчик измеряет температуру в окружающем пространстве, после чего сравнивает ее с нужными показателями.

На следующей стадии происходит настройка работы на изменение температурного режима. Компрессор задействует хладагент, из-за циркуляции которого происходит быстрое охлаждение помещения.
Если температура достигла нужного уровня, компрессор перестает работать. Датчик периодически производит замеры температуры.
Если она снова увеличилась и не соответствует нужному значению, кондиционер снова начинает понижать температуру. По такой же схеме происходит работа на обогрев помещения.

Главным преимуществом инверторных кондиционеров становится постоянная работа в условиях пониженной мощности. Это поддерживает определенный уровень температуры в помещении, создавая комфортные условия отдыха или работы. Оборудование выбирают не только для офисных пространство, но и для домашнего использования. Не создаются перепады температуры, а от пользователя не требуется лишних действий по включению устройства.

Инженерная компания «Тимер» предлагает выбор кондиционеров и климатического оборудования надежных производителей. У нас можно подобрать кондиционеры Royal, LG, MDV и других производителей. Для выбора сплит-системы оставьте заявку на нашем сайте. Для получения экспертной организации позвоните менеджеру по телефону +7 (966) 250-35-77.

Консультация со специалистом

Что такое 【сплит система】принципы и схема работы

Человечество ищет самые различные пути, которые позволяют ему обеспечивать свое комфортное существование, преодолевать природные катаклизмы. Одним из достижений человека является климатическое оборудование, использованием которого достигается оптимальный микроклимат в самых различных помещениях, используемых для работы, проживания и отдыха.

Сегодня доступны самые различные виды и типы кондиционеров, которые предназначены для разных условий. В частности, рассмотрим, что такое кондиционер сплит – одно из последних достижений.

В чем заключается принцип работы сплит системы

Работа сплит системы основана на простых физических законах, которые обобщают следующее: если вещество испаряется, то поглощается энергия, а также наоборот: в процессе конденсации выделяется теплота. А потому современный кондиционер можно отождествлять с насосами, выполняющими перекачку тепла, благодаря поочередному расширению и сжатию вещества.

Если говорить более простым языком, то схема работы сплит системы заключается в следующем: при режиме охлаждения — во внутренних блоках испаряется фреон, забирает тепловые избытки и переносит их во блоки, находящиеся на улице.

В большинстве таких систем используются 3-ходовые краны для работы на обогрев, который основан на испарении фреона во внутренних контурах и поглощении тепла извне с перенесением внутрь помещения.

Ускорение температурных изменений обеспечивается системой из трубок тепловых обменников, которые позволяют быстро поглотить тепло либо отводить. Один внешний блок может иметь до сотни метров таких трубок.

Чем отличается сплит система от кондиционера? На этот вопрос есть простой ответ — ничем, это одно и тоже, сплит система это один внешний и один внутренний блок, а кондиционеры могут быть разными.

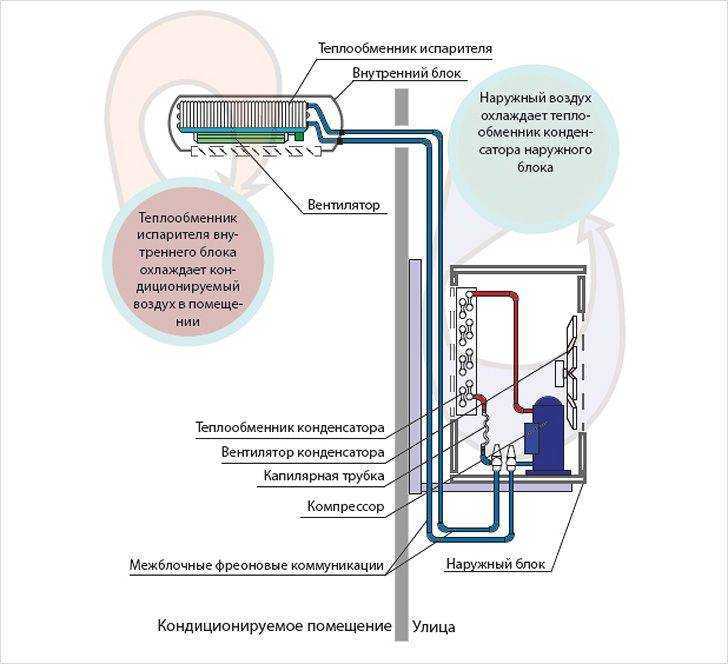

Что значит сплит система: особенности устройства

Вот и подошли к разбору, что такое сплит система кондиционера? Прежде всего, надо усвоит, что такие климатические агрегаты представляют собой более сложные устройства, а, значит, имеют и больше функциональных возможностей. Цена сплит системы кондиционера начинается с 180-ти условных единиц и выше.

Кондиционер данного типа состоит из ряда частей, которые и обеспечивают его многофункциональное использование:

Вентилятор наружного блока служит для повышения скорости теплообмена, обеспечиваемого воздухонагнетанием и обдувом теплового обменника.
Его отсутствие привело бы к затягиванию передачи тепла и увеличению размером блока. В сплит системах используются современные вентиляторы, при изготовлении которых использованы передовые аэродинамические достижения.
Компрессор относится к деталям, которые больше всего нагружаются при эксплуатации. Он движет фреон и обеспечивает изменение характеристик хладагента. Компрессору приходится нередко работать в условиях высоких оборотов и негативных внешних воздействий.
Тепловой обменник внешнего блока служит для отбора теплой энергии от газообразного тела с высоким давлением, чтобы обеспечивать переход хладагента в состояние жидкости. Для теплообменника необходимо тщательный уход и очистка, поскольку эффективность его функционирования находится в зависимости от загрязненности. Если он засоряется, то КПД снижается, а также нередко случаются поломки.
Фреонопровода являются составляющими системы, которые позволяют получить представление о том что это — кондиционер сплит.

Ими обеспечивается разделение функций охлаждения теплого воздуха и его отвода. Обычно это – две трубки из меди разных диаметров: тонкая – для жидкости, обеспечивает отвод жидкого фреона во внутренние блоки, более толстая – отводит испарившийся и превратившийся в газ фреон к наружным теплопроводникам. Монтаж сплит системы на стадии прокладки трассы требует соблюдения целого ряда нормативных требований, от которых зависит вся эффективность работы системы.
Теплообменник внутреннего блока используется для надлежащего испарения фреона, благодаря которому охлаждаются медные трубы обменников. Более мощным кондиционерам необходимы теплообменники, большие по габаритам. Увеличение мощности влечет и увеличение внутренних блоков. Ежечасно через тепловые обменники проходят большие объемы воздуха, который не всегда отличается идеальной чистотой. Появляется пыль и грязь. При наличии влаги размножаются вредные микроорганизмы. Отдельными производителями предлагаются новинки технологического плана, обеспечивающие осушение обменников и их обработка специальными материалами, исключающими появление микроорганизмов.
Крыльчатка внутреннего блока характеризуются выполнением функций, соответствующих функциям вентиляторов на внешнем блоке. Выравнивая потоки, она способствует снижению шумовых движений и повышению КПД.

Необходимость в знаниях о сплит системах

Принцип работы сплит системы кондиционера – то, что требуется знать, чтобы иметь полное представление о выборе оптимального варианта климатического оборудования. В основу его функционирования положен цикл Карно. Фреон, являющийся рабочим телом, испаряется во внутреннем блоке, благодаря воздействию теплого комнатной температуры.

В герметичной системе агрегата газообразный фреон отличается растущим давлением. Далее он заполняет наружный блок, в котором давление повышается компрессором. Температура газовой конденсации повышается, КПД увеличивается.

В ходе конденсации происходит отдача среде окружения тепла фреона. Потом рабочее тело в виде жидкости снова поступает во внутренний блок. Операции снова повторяются. В перечисленных моментах и заключается принцип работы сплит системы кондиционера которого обеспечивает эффективное функционирование.

Знайте, как работает кондиционер сплит-системы [2023]

Кондиционеры — отличная передышка от экстремальных погодных условий на открытом воздухе. С появлением новых технологий на рынке выпускается множество типов кондиционеров для любых нужд. Но две доминирующие модели по-прежнему остаются прежними – Split AC и Window AC.

Если вы планируете купить кондиционер, вы должны хорошо знать разницу между обоими устройствами. Потребители в подавляющем большинстве предпочитают раздельные кондиционеры из-за их простоты использования и охлаждающей способности. Узнайте, что такое раздельный кондиционер, как он работает и что делает его хорошим выбором для вашего дома.

Что такое раздельный кондиционер?

Сплит-система переменного тока состоит из двух блоков – внутреннего и наружного. Внутренний блок, имеющий змеевик испарителя, поглощает горячий воздух и влажность внутри помещения. Наружный блок, имеющий змеевик конденсатора, охлаждает горячий воздух и нагнетает его обратно во внутренний блок. Два блока соединены друг с другом изолированными воздуховодами.

Как работает сплит-система кондиционирования воздуха

Проще говоря, сплит-система кондиционирования воздуха работает, поглощая тепло и влажность из помещения и выделяя избыточное тепло во внешнюю среду. В системе переменного тока есть четыре основных компонента: змеевик конденсатора, компрессор, змеевик испарителя и расширительный клапан. Давайте посмотрим, как эти разные компоненты задействованы в принципе работы раздельного переменного тока.

Источник изображения

Внутренний блок поглощает тепло и направляет его вокруг змеевика испарителя, в котором находится хладагент. Хладагент проходит к компрессору.
Компрессор запускается и создает высокое давление для нагрева хладагента. Затем горячая жидкость поступает в змеевик конденсатора наружного блока.
Наружный блок обеспечивает циркуляцию наружного воздуха, нагревает его и выпускает обратно во внешнюю среду.
Затем горячий хладагент проходит через расширительный клапан, который охлаждает его. Затем он отправляется обратно в змеевик испарителя, завершая таким образом цикл.
Этот цикл повторяется до тех пор, пока в помещении не будет поддерживаться желаемая температура. Температура устанавливается и измеряется термостатом. После охлаждения компрессор выключается. Он снова включается при повышении температуры.

Интересное примечание: Энергия не может быть ни создана, ни уничтожена. Таким образом, каждый раз, когда кондиционер отводит энергию (тепло) из помещения, он должен выделять такое же количество энергии наружу. Это основной принцип работы сплит-системы переменного тока.

Раздельные кондиционеры нагревают и охлаждают?

Сплит-системы обычно предназначены для охлаждения помещения. Но на рынке есть современные всепогодные сплит-системы переменного тока, которые выполняют как обогрев, так и охлаждение. Это достигается за счет обратного клапана в блоке переменного тока, который реверсирует поток тепла.

Внутренний блок просто удаляет холодный воздух из помещения, и происходит обратный цикл. Воздух нагревается внутри камер и выбрасывается обратно в помещение. Их часто называют системами HVAC (отопление, вентиляция и кондиционирование воздуха).

Разница между сплит-системой кондиционирования и оконной системой кондиционирования

Существует несколько различий между сплит-системой кондиционирования воздуха и портативной/оконной системой кондиционирования воздуха. Мы перечислили некоторые ключевые различия:

Оконный кондиционер обычно имеет все компоненты в одном металлическом шкафу, в отличие от сплит-кондиционера, который состоит из двух блоков. Поскольку ключевые компоненты, такие как змеевик испарителя и воздушные фильтры, размещаются во внутренних блоках, раздельные кондиционеры также имеют более длительный срок службы.
Кондиционер сплит-системы более компактен и может быть легко установлен в любом месте. Оконные кондиционеры требуют большего количества воздуховодов и требуют установки в определенных местах. Стоимость установки сплит-кондиционеров может быть выше, чем у оконных кондиционеров. Но общие эксплуатационные расходы намного ниже.
Поскольку компрессор находится во внешнем блоке сплит-системы, весь шум остается снаружи. Это не относится к оконным кондиционерам, которые могут быть намного шумнее.
Сплит-кондиционеры также имеют более крупные компрессоры, что обеспечивает большую мощность по сравнению с оконными кондиционерами. Они могут обогревать большие помещения быстрее, чем оконные системы кондиционирования. Оконные кондиционеры используются только для обогрева небольших помещений, таких как комната.
Оконные кондиционеры также потребляют больше энергии, чем сплит-системы переменного тока, которые также могут работать на инверторах. Вот почему раздельные кондиционеры гораздо более энергоэффективны, чем оконные кондиционеры.
Многие компании в настоящее время также предлагают инверторные блоки переменного тока, которые хорошо справляются с колебаниями напряжения, в отличие от оконных блоков переменного тока.
Благодаря ряду преимуществ сплит-кондиционеры обойдутся вам намного дороже, чем оконные кондиционеры. Стоимость иногда может вдвое превышать среднюю стоимость оконных кондиционеров на рынке.

Как правильно выбрать сплит-систему для себя?

Сплит-системы переменного тока бывают разных размеров (также называемых «вместимостью») в зависимости от их охлаждающей способности. Их компрессоры различаются тоннами воздуха, которые они могут охладить. Чтобы выбрать правильный размер переменного тока для вас, вы должны учитывать три ключевых фактора:

Размер комнаты

Площадь пола и объем комнаты определяют размер кондиционера, необходимого для надлежащего обогрева комнаты. Более высокие потолки требуют большей мощности охлаждения. Как правило, от 100 до 150 квадратных футов площади можно легко охладить с помощью 1-тонного кондиционера. Более высокая холодопроизводительность необходима для помещения площадью более 200 кв. футов.

Изоляция

Утепленные стены и потолки требуют меньшей охлаждающей способности, поскольку они могут дольше удерживать холодный воздух. Но если ваша комната не изолирована, вам понадобятся более мощные охлаждающие компрессоры.

Наружная температура

Если ваш дом находится в месте с экстремальными погодными условиями, например, в Северной Индии, вам потребуется более высокая мощность охлаждения. В регионах будут более мягкие температуры, так как прибрежные районы нуждаются в кондиционерах с меньшим весом.

Заключение

Теперь, когда у вас есть четкое представление о том, что такое разделенный кондиционер и как работает разделенный кондиционер, вы можете принимать более обоснованные решения о покупке и обслуживании вашего кондиционера. Тип кондиционера, который вы выберете, должен зависеть от различных факторов, помимо стоимости. Вы также должны заботиться о своих системах кондиционирования воздуха, проводя регулярные проверки и ремонт.

О MyGate

MyGate — это крупнейшее в Индии программное обеспечение для управления закрытыми сообществами, которым пользуются тысячи жилищных обществ, девелоперы, управляющие социальными учреждениями и миллионы домовладельцев в каждом индийском городе.

Понимание того, как сплит-кондиционер работает с Diagram

13 марта 2023 г. 3 марта 2021 г.

Эта страница может содержать партнерские ссылки. Прочтите заявление об отказе от ответственности, чтобы узнать больше.

Включите кондиционер, и он охладит комнату и создаст в ней успокаивающую атмосферу.

Но задумывались ли вы, как работает ваш кондиционер и как он охлаждает комнату?

Большинство людей думают, что кондиционер сам по себе производит холодный воздух, но на самом деле он отводит тепло из помещения во внешнюю среду.

Этот пост отвечает

Как работает сплит-кондиционер
Принцип работы кондиционера
Холодильный механизм

Основная работа кондиционера (вкратце)

6 6 6 6 60113 Механизм охлаждения .

В сплит-системе есть два блока – внутренний и наружный.

Оба блока содержат катушку.

[Изображение предоставлено: Learn Engineering]

Внутренний блок содержит змеевик испарителя , а наружный блок содержит змеевик конденсатора . Эти катушки соединяются друг с другом.

Для правильной работы кондиционера

Змеевик испарителя всегда должен быть холоднее комнатной температуры, а змеевик конденсатора всегда должен быть горячее наружной температуры.

Энергия не может быть ни создана, ни уничтожена, поэтому, чтобы кондиционер охлаждал комнату внутри, он должен нагревать внешний мир.

Представьте себе: Ежедневно в мире работают сотни тысяч кондиционеров. Они охлаждают помещение внутри, но повышают глобальную температуру снаружи 🙁

Работа: шаг за шагом

Рабочая схема раздельного кондиционера, изображение предоставлено

Основные компоненты холодильного цикла

Компрессор
Змеевик испарителя
Расширительный клапан
Змеевик конденсатора

Внутри змеевика находится хладагент под давлением, который способствует передаче тепла.

Этап 1: Компрессор Запускает и сжимает хладагент

Создавая высокое давление, компрессор нагревает хладагент, который затем поступает в змеевик конденсатора.

С помощью воздуходувки или вентилятора наружный воздух циркулирует по змеевику, и тепло отводится от хладагента.

Хладагент теряет тепло и превращается в жидкость.

Этап 2: Расширительный клапан охлаждает жидкий хладагент

Это устройство создает ситуацию низкого давления, которая заставляет часть жидкости превращаться в газ, а также охлаждать жидкость.

Этап 3: Холодный хладагент достигает змеевика испарителя

Змеевик испарителя также оснащен вентилятором, который обеспечивает циркуляцию комнатного воздуха вместе со змеевиком.

При этом хладагент поглощает тепло из воздуха в помещении, делая помещение более прохладным, и преобразуется в основном в газообразное состояние.

Хладагент возвращается в компрессор.

Дополнительно: К компрессору прикреплен аккумулятор, который обеспечивает подачу в компрессор только газа, в противном случае жидкость может повредить его.

Цикл охлаждения

Начиная с компрессора и далее к змеевику конденсатора, расширительному клапану и змеевику испарителя, хладагент возвращается в компрессор.

Это завершает один цикл и подача хладагента продолжается в следующем цикле.

Этот цикл повторяется снова и снова, пока в помещении не станет прохладно или, скажем, не будет достигнута желаемая заданная температура.

После этого компрессор ВЫКЛЮЧАЕТСЯ и поток газа.

Далее

Когда температура в помещении повышается, цикл охлаждения перезапускается, а значит, и компрессор.

Но в инверторных кондиционерах это отличается.

После достижения температуры термостата компрессор в инверторном кондиционере работает на меньшей мощности, чтобы обеспечить меньшее охлаждение.

Удаление влажности: Воздух в помещении влажный и содержит капли воды. Этот воздух при соприкосновении с холодным змеевиком испарителя за счет конденсации воды из воздуха в газообразном состоянии переходит в жидкое состояние. Эта вода удаляется из дренажной трубы.

Работа термостата: Термостат подобен датчику температуры, который измеряет температуру в помещении. Он крепится возле змеевика испарителя. Вентилятор всасывает комнатный воздух внутрь, где термостат считывает температуру. Он управляет циклами охлаждения и отключает компрессор при достижении заданной температуры.

Холодопроизводительность

Для кондиционера чем больше тепла он может отводить из помещения, тем выше его холодопроизводительность.

Это зависит от многих факторов, но в основном от мощности компрессора.

Холодопроизводительность измеряется в тоннах.

Крайне важно правильно выбрать кондиционер вместимости в соответствии с размером помещения.
