Принцип работы кондиционера сплит системы: устройство и принцип работы сплит-системы в квартире

Принцип работы кондиционера

Главная >> О Fujitsu >> Полезные статьи >> Принцип работы кондиционера

16 Сентября 2019

Принцип работы любого кондиционера основывается на физических свойствах жидкостей, которые поглощают тепло при испарении и выделяют его при конденсации.

В качестве переносчика тепла в кондиционере применяется хладагент (фреон), который изменяет свое агрегатное состояние в зависимости от температуры и давления в замкнутой системе.

Принцип работы сплит-системы

В первую очередь ознакомимся с основными элементами сплит-системы. Современные кондиционеры состоят из двух блоков: наружного и внутреннего.

Наружный блок

Как и следует из названия, данный блок монтируется на улице.

Наружный блок сплит-системы состоит из следующих основных узлов:

  • Вентилятор — обеспечивает воздушный поток для обдува конденсатора.
  • Конденсатор — представляет собой радиатор, в котором происходит процесс охлаждения и конденсации фреона. Воздушный поток, проходящий через конденсатор, забирает избыточное тепло и уходит в окружающую среду.
  • Компрессор — осуществляет сжатие хладагента и поддержание его движения по холодильному контуру.
  • Плата управления — как правило, устанавливается в наружных блоках инверторных сплит-систем и регулирует мощность работы компрессора.
  • Четырехходовой клапан — компонент кондиционеров с функцией обогрева. При включении кондиционера на обогрев, этот клапан изменяет направление движения фреона таким образом, что тепло забирается во внешней среде и подается в помещение.
  • Штуцерные соединения для подключения трассы (медных трубок), соединяющих между собой наружный и внутренний блоки.
  • Фильтр фреоновой системы устанавливается перед входом компрессора и способствует защите его от частиц грязи.
  • Защитная крышка, закрывающая штуцерные соединения и электрические разъемы.

Внутренний блок

Данный блок устанавливается непосредственно в помещении.

Внутренний блок состоит из следующих основных узлов:

  • Передняя панель — пластиковая решетка, через которую внутрь блока поступает воздух. Данная панель легко снимается для планового обслуживания кондиционера.
  • Фильтр грубой очистки, представляющий пластиковую сетку. Он предназначен для очистки воздуха от крупных частиц пыли, шерсти животных, пуха и т.п. Для нормальной работы кондиционера фильтр необходимо чистить 2 раза в месяц.
  • Система фильтрации состоит из различных фильтров тонкой очистки воздуха, среди которых обычно встречаются: катехиновый, электростатический, антибактериальный и т.п.
  • Вентилятор — предназначен для циркуляции очищенного воздуха в помещении.
  • Испаритель — представляет из себя радиатор (теплообменник), в котором происходит нагрев холодного хладагента и его испарение. Проходящий через радиатор воздух отдает тепло, и охлажденным подается в помещение.
  • Жалюзи — предназначены для регулировки направления воздушного потока. Они имеют электропривод, благодаря чему их положение может регулироваться с пульта дистанционного управления. Кроме этого, жалюзи могут автоматически совершать колебательные движения для равномерного распределения воздушного потока в помещении.
  • Индикаторная панель состоит из индикаторов, отображающих текущий режим работы кондиционера; на нее также выводятся коды ошибок.
  • Плата управления
    , на которой размещен блок электроники с центральным микропроцессором.
  • Штуцерные соединения — расположены в нижней задней части внутреннего блока. К ним подключаются медные трубки (трасса), соединяющие между собой наружный и внутренний блоки.

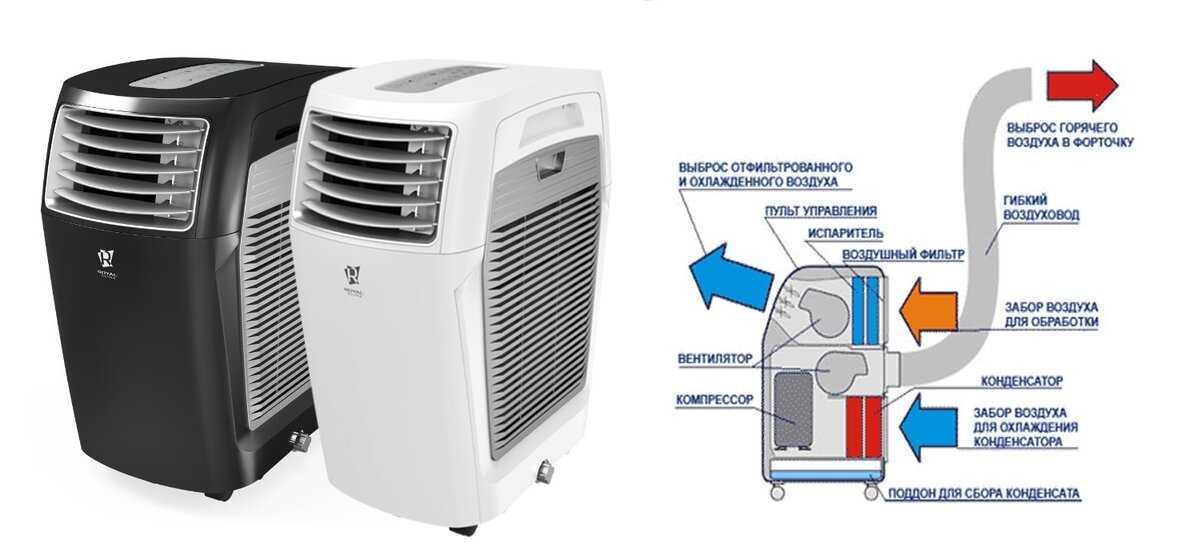

Для того чтобы охладить воздух в комнате, необходимо отвести тепло, которое является энергией. А энергия, как известно, не может исчезнуть бесследно. Именно поэтому кондиционер состоит из двух блоков: внутреннего и наружного. Существуют также одноблочные системы охлаждения, которые отводят тепло по выведенному наружу воздуховоду.


Как работает кондиционер

Принцип работы кондиционера построен на переносе тепла из помещения на улицу в режиме охлаждения, и, наоборот — в режиме обогрева. Кондиционеры Fujitsu универсальны и поддерживают оба режима.

Для переноса тепловой энергии кондиционер потребляет электроэнергию. Но следует отметить, что хороший кондиционер переносит приблизительно в три раза больше энергии, чем потребляет. Электроэнергия необходима для работы компрессора, который, создавая перепады давления, доставляет хладагент до конденсатора.

Режимы охлаждения и обогрева

При включении кондиционера фреон в газообразном виде под низким давлением подается в компрессор, где происходит его сжатие, при этом хладагент нагревается до +70–90 °C, после чего подается в конденсатор. В воздушном теплообменнике наружного блока происходит конденсация хладагента — переход из газообразного состояния в жидкое. Этот процесс сопровождается охлаждением хладагента и выделением тепла, которое при помощи обдува вентилятора отводится в окружающую среду. Проходя через капиллярную трубку, хладагент дросселируется. В теплообменнике испарителя весь процесс происходит уже в обратном порядке, и хладагент из жидкого состояния переходит в газообразное. При этом выделяется холод и поглощается тепло из помещения, в котором установлен внутренний блок кондиционера.

В режиме обогрева процесс происходит в обратном порядке: в наружном блоке поглощается атмосферное тепло, а внутренний блок использует данное тепло для обогрева помещения.


Возврат к списку

© САЙТ ОФИЦИАЛЬНОГО ПОСТАВЩИКА КОНДИЦИОНЕРОВ FUJITSU НА ТЕРРИТОРИИ РОССИИ
ООО «ТРЕЙДКОН»

Все права защищены. Частичное или полное копирование информации сайта возможно только с разрешения правообладателя.

Устройство и принцип работы сплит-системы

Предупреждение Для обеспечения высокого уровня обслуживания на этом сайте используются куки (cookies). Продолжая его использование, вы соглашаетесь с тем, что куки (cookies) будут сохраняться на вашем компьютере: Принять

Корзина

Сплит-система (англ. split — «разделять») — кондиционер, состоящий из двух блоков: внешнего (компрессорно-конденсаторного агрегата) и внутреннего (испарительного).

   Наиболее распространенные типы сплит-системы:

  • Настенные (1,5-5,0 кВт),
  • Напольно-потолочные (4,0-9,0 кВт),
  • Колонного типа (5,0-14,5 кВт),
  • Кассетного типа (5,0-14,0 кВт),

   Устройство сплит-системы.

   В сплит-систему входят внешний и внутренний блоки. Расположены они  следующим образом: внешний блок, как правило, на фасаде здания, иногда на крыше (чтобы не портить внешний вид здания), внутренний блок — в зависимости от типа, может быть расположена на потолке, полу, стенах или встроен в подвесной потолок.

   Блоки сплит-системы, связываются между собой проводами и медными трубками. Все коммуникации скрываются в специальные декоративные короба, которые не влияют на внутренний дизайн помещений. Наружный блок сплит-системы состоит из компрессора и ряда механизмов для осуществления подачи, фильтрации, отопления и ряда других функций (в зависимости от типа сплит-системы).

   Расположение компрессора вне помещения предназначено для снижения шума при работе сплит-системы. Так как именно он является основным источником шума. В результате: уровень шума стандартных сплит-системы составляет около 24-26 дБ, что позволяет чувствовать себя комфортно в помещении даже во время работы сплит-системы на полную мощность.

   Современная сплит-система представляет собой высокотехнологичное устройство, которое имеет ряд дополнительных функций. Среди этих функций, особое внимание уделяется наличию у системы дистанционного управления, фильтры различной степени очистки воздуха (газы, дым, пыль и т.  д.), наличие таймера и возможность устанавливать в помещении температуру до 10 °C.  Пульт сплит-системы, как правило, оснащен дисплеем, который отображает полную информацию о производительности сплит-системы, а также заданные параметры  микроклимата. Основываясь на этих данных, можно настроить множество параметров воздуха.

   Сплит-система также имеет ряд конструктивных преимуществ. Главным среди них является наличие декоративных панелей, способных скрыть внутренние блоки. Сплит-системы с декоративной панелью не только не портят дизайн помещений, но в некоторых случаях даже украшают его. Следует отметить, что бытовая система — как правило, кондиционеры настенного типа. Любая другая композиция внутренних блоков сплит-систем свойственна для полупромышленных и промышленных систем кондиционирования воздуха.

   Мульти-сплит-система.

   Кроме того, сплит-система является универсальным устройством, которое может быть оснащено несколькими внутренними блоками. Такое устройство называется Мульти-сплит-система. Его отличительной особенностью является наличие одного внешнего блока сплит-системы и подключеных к нему несколько внутренних блоков сплит-системы. Такие сплит-системы являются идеальным решением для микроклимата в нескольких офисах, магазинах, больших жилых помещениях. Наличие небольшого количества наружных блоков сплит-системы позволяет сохранить эстетический вид здания и не загромождать его ненужными частями системы кондиционирования воздуха.

   Универсальностью Мульти-сплит-системы является также тот факт, что внешний блок сплит-системы может быть объединен с несколькими внутренними разного типа: напольным, потолочным, кассетным и т. д. блоками сплит-системы. Это техническое решение позволяет значительно сэкономить средства, особенно если места установки кондиционеров находятся на небольшом расстоянии друг от друга.

   Современная сплит-система имеет положительную особенность — возможность нагрева воздуха. Эта особенность позволяет использовать сплит-системы в климатических зонах с низкой температурой. Долговечность сплит-системы зависит от качества установки.

   Принцип работы.

   Сплит-система работает на основе цикла Карно. Сначала рабочее тело кондиционера,  фреон, под действием тепла комнатного воздуха испаряется во внутреннем блоке. Поскольку система герметична, перешедший в газообразное состояние фреон находится под возрастающим давлением. После испарения он попадает в наружный блок, где давление еще больше поднимается компрессором, что повышает температуру конденсации газа и тем самым увеличивает КПД всей системы. Конденсируясь, фреон отдаёт тепло окружающей среде, а затем вновь попадает во внутренний блок уже в виде  жидкости, после чего цикл повторяется.

   В сплит-системах, имеющих возможность не только охлаждения, но и нагрева воздуха, компрессор может перемещать газ в обратном направлении — в случае переключения системы на обогрев испарение фреона будет происходить в наружном блоке, а конденсация во внутреннем.

Кондиционер сплит-системы

: все, что вам нужно знать : кондиционер NewAge

21 апреля 2020 г. | Автор newageair | Кондиционер, домашний кондиционер

Если вы собираетесь купить новый кондиционер сплит-системы, вы, возможно, заметили, что существует множество различных типов систем, предназначенных для выполнения довольно схожих задач. Как узнать, какая система кондиционирования воздуха подходит для вашего дома?

В этом посте мы расскажем все, что вам нужно знать о кондиционерах сплит-системы, в том числе о том, что такое кондиционер сплит-системы, плюсы и минусы, как работают сплит-системы, какой размер блока вам нужен, сколько нужно установить и как чистить ваш кондиционер. кондиционер.

Что такое кондиционер сплит-системы?

Кондиционер сплит-системы состоит из двух компонентов: внутреннего и наружного блоков. Внутренний блок поглощает тепло, а наружный блок охлаждает и нагнетает холодный воздух во внутренний блок. Два блока соединены изолированными трубками, которые проходят через небольшое отверстие в стене.

Плюсы и минусы сплит-систем

Кондиционеры сплит-системы — самые популярные кондиционеры в Австралии. Однако сплит-системы имеют некоторые недостатки, особенно для больших домов с открытой планировкой.

Плюсы:

  • Возможность установки в выбранных помещениях в оптимальном положении
  • Дополнительные устройства могут быть добавлены в любое время
  • Дешевый монтаж
  • Экономичный
  • Простота обслуживания
  • Работает бесшумно2 22 7
  • Бесшумно и эффективно6 9002 Минусы:
    • Блоки могут быть неприглядными
    • Они могут только проталкивать воздух, что означает, что они плохо работают с большими комнатами



    Как работает кондиционер сплит-системы?

    Сплит-система кондиционирования воздуха работает путем прокачки газообразного хладагента через охлаждающий контур устройства. Проходя через конденсатор, газ охлаждается и превращается в жидкость. Затем жидкий хладагент выталкивается в испаритель, расширяется и снова превращается в газ. При быстром расширении газа температура резко падает. Затем газ возвращается в конденсатор, где процесс повторяется.

    Воздух из помещения всасывается в блок и проходит через змеевики испарителя, охлаждая воздух. Охлажденный воздух выдувается обратно в помещение. Воздух продолжает циркулировать до тех пор, пока не будет достигнута желаемая температура (установленная термостатом). При достижении желаемой температуры устройство автоматически отключается.



    Сплит-системы обогревают и охлаждают?

    Существуют сплит-системы обратного цикла, которые обеспечивают обогрев и охлаждение от одного блока.

    Для охлаждения агрегат всасывает горячий воздух и охлаждает его, а затем нагнетает обратно в помещение. В обратном цикле устройство всасывает окружающий воздух и нагревает его, а затем нагнетает обратно в помещение.

    Хладагент проходит через камеры системы, прежде чем попасть в конденсатор. После сжатия хладагент начинает нагреваться. Нагревшись до нужной температуры, он потечет, чтобы нагреть внутреннюю часть вашего дома.

    Узнайте больше о преимуществах системы кондиционирования воздуха с реверсивным циклом нагрева здесь.



    Сплит-система какого размера мне нужна?

    Выбор кондиционера правильного размера чрезвычайно важен для достижения максимальной производительности и минимизации эксплуатационных расходов. Слишком большие кондиционеры будут потреблять больше энергии, а слишком маленькие кондиционеры не будут достаточно охлаждать помещение.

    Четыре основных фактора, влияющих на размер необходимой вам сплит-системы, включают в себя:

    1. Площадь помещения
    2. Изоляция
    3. Расположение
    4. Ориентация

    Размер помещения

    Площадь пола и общий объем помещения являются одним из наиболее важных факторов при определении размера необходимого вам кондиционера. Помещения с высокими потолками требуют больше энергии для охлаждения.

    В целом применяется следующее:

    В помещении площадью от 10 м2 до 20 м2 потребуется блок мощностью 2,6 кВт

    В помещении площадью от 20 м2 до 30 м2 потребуется блок мощностью 3,5 кВт

    В помещении площадью от 30 м2 до 45 м2 потребуется блок мощностью 5–6 кВт

    В помещении площадью 45–65 м2 потребуется блок мощностью 7–8 кВт

    Тем не менее, прежде чем принимать решение, рекомендуется проконсультироваться со специалистом.

    Изоляция

    Изоляция потолка является одним из важнейших факторов, обеспечивающих тепловую эффективность вашего дома. Высококачественная изоляция поможет сохранить холодный воздух, помогая вашему кондиционеру работать более эффективно и экономично.

    Расположение

    Климат Австралии очень разнообразен. Если вы живете в Дарвине, вам понадобится гораздо более мощный кондиционер по сравнению с Хобартом.

    Несмотря на то, что здесь, в Ньюкасле, не бывает ни мороза, ни зноя, мы рекомендуем сплит-системы с обратным циклом, чтобы обеспечить максимальный комфорт круглый год.

    Ориентация

    Куда смотрит комната? Большое окно, выходящее на север или запад, может пропускать много тепла летом, тогда как затененное окно, выходящее на юг, будет намного прохладнее.



    Сколько стоит установка кондиционера сплит-системы?

    Кондиционеры сплит-системы требуют установки лицензированными специалистами для безопасного обращения с газообразным хладагентом, прокладки электропроводки и сантехники в системе ливневой канализации вашего дома.

    Наружный блок крепится на внешней стене помещения, требующего охлаждения. Затем внутренний блок крепится к стене в комнате. Вообще говоря, кондиционер лучше устанавливать на длинной стене комнаты, а не прямо над окном.

    Установка кондиционера сплит-системы обычно занимает около полдня. NewAge Air предлагает поставку и установку сплит-системы от $1721. Подробнее читайте в нашей статье Стоимость установки кондиционера.



    Как чистить кондиционер сплит-системы

    Вы должны чистить кондиционер два раза в год. Регулярная очистка и техническое обслуживание помогут устройству работать более эффективно и предотвратят дорогостоящий ремонт.

    Прежде чем чистить какую-либо часть кондиционера сплит-системы, убедитесь, что он полностью выключен.

    Внутренний блок

    Внутренний блок оснащен пылевыми фильтрами, которые необходимо регулярно очищать. Чем больше вы пользуетесь кондиционером, тем чаще вам нужно будет чистить фильтры. Когда пылевые фильтры забиваются, кондиционеру приходится работать тяжелее, чтобы прогонять через него холодный воздух, что приводит к увеличению эксплуатационных расходов.

    Чтобы очистить пылевые фильтры, просто откройте пластиковую крышку и снимите фильтры. Вынесите их на улицу и хорошенько почистите, встряхните или пропылесосьте насадкой-щеткой. Если пылевые фильтры сильно загрязнились, их можно промыть в теплой мыльной воде. Просто убедитесь, что они полностью высохли, прежде чем положить их обратно в блок кондиционирования воздуха.

    Вы также можете снять жалюзи (лопасти) внутри кондиционера. В этом случае тщательно очистите их и пространство за ними внутри устройства тряпкой или пылесосом.

    Наружный блок

    Держите наружный блок в чистоте от травы и растений и регулярно смахивайте пыль, листья и паутину.

    Вы можете пропылесосить воздухозаборник, чтобы убрать пыль снаружи. Но оставьте чистку внутренних компонентов профессионалам.

    Дополнительные советы и рекомендации вы найдете в нашей статье «Как почистить кондиционер».

    Закрытие

    Сплит-системы – самые экономичные и универсальные домашние системы кондиционирования. Неудивительно, что они являются самыми популярными системами кондиционирования воздуха в Австралии! Если вы хотите купить новый кондиционер, позвоните нашим специалистам по кондиционерам для получения экспертной консультации и ознакомьтесь с нашим ассортиментом кондиционеров сплит-системы здесь.

    Метки: кондиционирование, бытовые кондиционеры, реверсивный цикл, сплит системы

    Принцип работы сплит-системы/Сплит-система кондиционирования

    librarykeeda 19 июня 2020 г.

    • Он известен как Split AC, поскольку состоит из двух частей.

    1) Внутренний блок:

    • блока, потому что он всегда устанавливается внутри помещения и обеспечивает охлаждение.

    2) Наружный блок:

    • Он известен как наружный блок, потому что всегда устанавливается за пределами комнаты.

    Детали внутреннего блока:

    • Змеевик испарителя: Используется в качестве охлаждающего змеевика. Когда комнатный воздух проходит через испаритель, поглощает тепло из комнатного воздуха, что приводит к Круто.
    • Вентилятор: Используется для удаления горячего воздуха из помещения и этот горячий воздух контактирует с испарителем, что способствует снижению температуры горячего воздуха, после чего он подается в помещение с помощью воздуходувки.
    • Воздушный фильтр: Используется для удаления частиц пыли из воздуха. Он устанавливается между решеткой возвратного воздуха и испарителем.
    • Передняя панель: Состоит из двух частей.

               a) Решетка обратного воздуха: через этот канал воздуходувка может отводить горячий воздух из помещения.
               b) Приточная решетка: по этому каналу вентилятор подает холодный воздух в комнату.

    • Сливной лоток: При прохождении горячего воздуха через испаритель постоянно образуется конденсат и он падает вниз. Во избежание отключений и конденсат подтекает в кондиционер, пользуемся сливным поддоном и вот он скапливается конденсационной воды и выбрасывается наружу с помощью дренажной трубы.
    • Панель управления: Используя панель управления, мы можем ВКЛЮЧАТЬ/ВЫКЛЮЧАТЬ системы, а также увеличивать/уменьшать температуру в соответствии с нашим комфортом зона.

    Детали наружной части:
    • Компрессор: Используется для повышения давления и температура хладагента. Его также называют сердцем холодильного оборудования. цикл.
    • Конденсатор: Используется для отвода тепла в атмосферу, за счет этого снижается как давление, так и температура хладагента.
    • Осевой вентилятор: Пропускает окружающий воздух через конденсатор, который отводит тепло наружу в атмосферу.
    • Расширительное устройство: Используется для снижения давления.

    Типы расщепления переменного тока:
    • 1) Блок высокой стены
    • 2) Потолочный монтарь
    • 3). , внутренний и наружный соединены через медная труба.

      По сути, это работает в двух разных процессах.

      • 1) Процесс цикла охлаждения
      • 2) Процесс циркуляции воздуха.

      Процесс охлаждения:

      Когда мы включаем блок с помощью термостата, компрессор начинает сжимать хладагент, затем температура и давление количество хладагента увеличивается, и он поступает в конденсатор. Конденсатор отводит тепло и превращает парообразный хладагент в жидкий хладагент. Затем он переходит к расширению устройство, здесь температура снижается из-за резкого снижения давления. затем этот жидкий хладагент с низкой температурой и давлением проходит в испаритель внутри медной трубки. Как мы знаем, внутренний и наружный соединены медью. труба и расширительное устройство установлены снаружи (во избежание шума расширительное устройство устанавливается на открытом воздухе). Когда низкотемпературный жидкий хладагент проходит через медную трубу, есть вероятность, что он превратится в парообразный хладагент. потому что медная труба открыта для окружающих. Если это произойдет, то жидкость хладагент не может достичь испарителя. Поэтому мы используем изоляцию для покрытия медная труба, чтобы избежать этого. Жидкий хладагент низкой температуры и низкого давления поступает в испаритель и поглощает тепло из помещения и превращает жидкость хладагента в парообразный хладагент. Затем этот парообразный хладагент поступает в компрессор. Таким образом, этот цикл продолжает процесс.

      Процесс циркуляции воздуха:

      Этот процесс разделенного кондиционера состоит из следующих части,

      В этом процессе One blowe r устанавливается за испарителем. Он всасывает горячий воздух из комнаты, который сначала проходит через испаритель и затем охлаждается. Затем подается охлажденный воздух в комнату с помощью воздуходувки.

      Осевой вентилятор устанавливается за конденсатор. Он засасывает атмосферный воздух и продувает его через конденсатор. Конденсатор отдает тепло атмосферному воздуху.
