Кабель для кондиционера
Содержание
Подготовка к прокладке кабеля
Выбор и прокладка кабеля
Какой тип кабеля выбрать
Что учесть при прокладке кабеля
Кабель для кондиционера прокладывается в соответствии с определенными техническими требованиями. Электросхемы для бытового оснащения помещений отличаются от трехфазного подключения в административных зданиях. Монтаж сплит-системы в квартирах и жилых домах предусматривает правильный выбор кабеля с учётом силы тока, мощности, способа прокладки, подключения и других технических моментов.
Подготовка к прокладке кабеля
Важно помнить, что при электромонтаже кондиционеров и других приборов необходимо учитывать соответствующие правила, регламенты и нормативные акты.
Прокладка коммуникации и подключение блоков состоит из следующих этапов:
- тщательное знакомство с материалами прибора, спецификой схем и узлов;
- осмотр схемы электропроводки в помещении, в том числе важно изучить имеющееся поперечное сечение кабеля;
- проанализировать структуру и состав стен, в которых будет прокладываться кабель для кондиционера;
- наметить трассу для прокладки и с помощью детектора исключить наличие металлических предметов в стенах и скрытой проводки.
Стоит учитывать, что установка и подключение кондиционера к сети в помещении невозможно при наличии старой проводки из алюминия и при отсутствующем заземлении.
Перед прокладкой кабеля желательно обратить внимание на бытовые параметры — определиться, какой именно нужен кондиционер, где предусматривается установка розетки для кондиционера, размер помещения, количество человек, постоянно пребывающих внутри при частой эксплуатации прибора. Учитывают и типоразмеры — например, для жилого сектора обычно используют девятый и седьмой. Перед началом проведения монтажа необходимо согласование с собственником помещения — например, возможно понадобится доступ на крышу здания.
Выбор и прокладка кабеля
Прокладка коммуникации для сплит-систем в бытовых помещениях базируется на двух показателях, с помощью которых в результате выбирают провод для кондиционера, способ для подключения и выбор оборудования для монтажа. В данном случае важную роль играет мощность и сила тока.
Мощность
Параметр помогает подобрать защитный автомат и провод для кондиционера. Разновидность автоматических выключателей определяется данными из технического паспорта — это мощность прибора, которую арифметически делят на 0,22 кВт и округляют в большую сторону. Например, если необходимо установить сплит-систему с соответствующим параметром 1 кВт — используют 6-амперный выключатель).
Сила тока

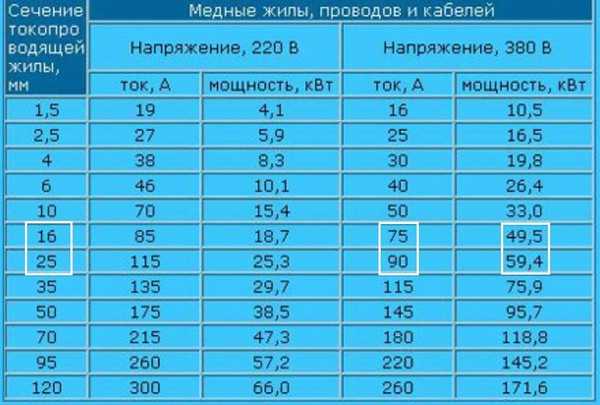

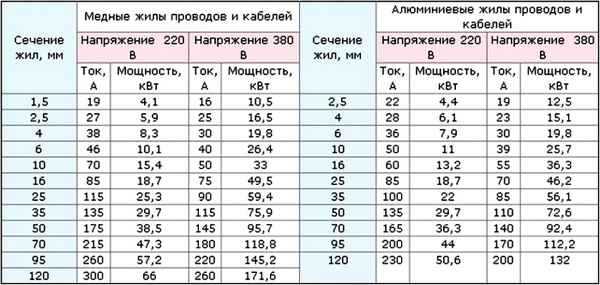

Сечение кабеля, который будет использован для подключения кондиционера, определяется показателем силы тока. В данном случае
- до 3 кВт — подходит кабель для кондиционера с сечением ТПЖ в пределах 1,5 квадратных миллиметров;
- от 3 до 5 кВт — подходит сечение 2,5 кв.мм;
- габаритные сплит-системы мощностью порядка 8 кВт — подходит провод для кондиционера сечением 4 и более квадратных миллиметров.
Провод для кондиционера выбирают с учётом показателя допустимого тока при длительной нагрузке.
Величина определяется с помощью деления мощности сплит-системы на сетевое напряжение 220 В. Здесь предусматривают запас в пределах 20 — 30%. Также учитывают наличие защитного заземления. То есть, необходимо выбирать межблочный кабель с тремя жилами. Конструкция кабеля должна включать три провода — фазу, ноль и защитный заземляющий.
Какой тип кабеля выбрать
Специалисты рекомендуют использовать ВВГнг кабель и NYM кабель, характеризующиеся долговечностью, прочностью и подходящими техническими параметрами. Их применяют для монтажа электропроводки в жилых помещениях, в том числе для подключения кондиционеров.
ВВгнг кабель представляет собой подходящий провод для кондиционера круглой или плоской формы. Основными характеристиками кабельной продукции данного типа является поливинилхлоридная изоляция жилы и отсутствие горючести. Иногда используют провода с дополнительной маркировкой LS — показатель отсутствия появления задымленности в случае возгорания.
Изделия производят в РФ — это относительно недорогой кабель, широко применяемый для прокладывания в жилых и промышленных помещениях.
NYM кабель
Также подходящим считается кабель для кондиционера серии МКШ и МКЭШ. МКШ кабель является разновидностью МКЭШ — монтажного кабеля с экраном и защитным шлангом, покрытие в данном случае выполняется из пластикатного ПВХ. МКЭШ кабель характеризуется отсутствием экранированного слоя, соответственно, его стоимость уменьшается в сравнении с ВВГнг или NYM.
Что учесть при прокладке кабеля
Проведение монтажа систем кондиционирования требует наличия специальных знаний, навыков и соответствующего оборудования. В конструкцию стандартного кондиционера входят внутренний и наружный блоки, которые соединены трубками и подключены к электросети с помощью кабеля. В трубках циркулирует хладагент, кабель обеспечивает электропитание кондиционера.
При прокладке важно учесть определенные рекомендации:
- особенности проводки — внутренняя или внешняя;
- правильный выбор и установка розетки;
- установка переключателя-автомата с учётом допустимых параметров пускового тока.
Не нужно экономить на расходных материалах. Например, неподходящий кабель является прямым нарушением технических норм и может стать причиной возникновения короткого замыкания и пожара, дешёвые трубки быстро выводят из строя кондиционер из-за вытекания фреона, а плохое качество термоизолятора повышает теплоотдачу и снижает мощность работы сплит-системы.
Кабель для кондиционера — наиболее важная составляющая системы кондиционирования. Правильный монтаж, установка и подключение соединяют блоки с датчиками и обеспечивают корректную работу сплит-системы после подключения электропитания. Выбор кабеля необходимо проводить с учётом всех технических правил и нормативов — это гарантирует надёжность работы кондиционера, долговечность и безопасность его работы.
Как и какой выбрать провод для подключения кондиционера?
Читати українською
Задались вопросом подключение кондиционера, а какой провод выбрать для электролинии на кондиционер, не знаете. Предпосылкой последних лет стали буквально аномальные летние месяцы. В последние годы стали буквально аномальными летние месяцы. Высокая температура на улице с лихвой передаётся и помещения. Спасают в такие моменты как вентиляторы, так и кондиционеры. Последние способны с большей эффективностью охладить внутренние помещения.
И если Вы надумали установить дома кондиционер, то нужно заранее позаботиться о выборе места установки и, естественно, куда его подключить. Именно с этой задачей способен справиться электрик. Он сможет правильно выбрать провод для подключения кондиционера, и провести новую линию для его питания.
Руководство по выбору проводов кондиционераДля чего нужно бросать новый провод для подключения кондиционера? Ответ прост. Кондиционеры потребляют немалую мощность-от 1,5 и выше киловатт. Чем это грозит для старой электропроводки? 1,5-2 кВт. ещё не так страшны, в случае неподключения одновременно других мощных нагрузок
(эл. чайник, СВЧ-печь, стиральная машина и др.). А что если вы вдруг забыли, и подключили и то и другое. Если у Вас исправны средства защиты (пробки или автоматы), то они сработают от перенагрузки. Увеличивать их параметры не рекомендовано, так как для старой алюминиевой электропроводки максимальная постоянная рабочая нагрузка ограничивалась параметрами до 4 кВт.
Что же делать, что же делать? Как же быть? Гмм-мм м… Может существует всё таки решение? О! Так выход же есть! Нужно вести новый провод под кондиционер с места подключения счётчика в квартире, или со щитка с лестничной площадки где счётчик. В этом случае проводится новая линия только для кондиционера, которая подключается на независимый автоматический выключатель (автомат). В этом случае и «овцы целы и волки сыты», ой, простите, и проводка невредима и Вам прохладно летом, ну, а зимой-дополнительное тепло.Как проводить, спросите Вы. Ну тут два метода, открытым и закрытым способом. Первый более прост, но менее эстетичен, так как провод прокладывается в пластиковом коробе или же вообще на скобах. Применяется в том случае, когда в ближайшие годы ремонт в квартире не предусматривается.
При закрытом методе под провод делается штроба, то есть паз в бетонной или кирпичной стене, куда собственно и прячется провод под штукатурку, и в итоге его не видно. Если Вы решились на этот метод, то прячьте Ваши, нет, не денежки, а все вещи книги, телевизор, ну словом всё, на чём осесть пыль. В пакеты или накрывайте плёнкой. Чаще такой метод используется в квартирах с последующим ремонтом или полной заменой электропроводки.
При полной замене, ставиться либо внутренняя розетка, либо выводиться провод к которому кондиционерщики подсоединяют сам кондиционер. При наружном способе на стену крепиться внешняя розетка. Провод для кондиционера достаточно сечением 1,5 мм.кв. для мощностей до 3,5 кВт., и 2,5 мм.кв. до 5,5 кВт. В местах, где есть возможность сделать заземление, бросается медный провод типа ППВ, ВВП или ВВГ 3х1,5 (внутренняя эл проводка), или ППВ, ВВП, ВВГ, ШВВП, ПВС 3х1,5 (внешняя). Ну и без заземления ППВ, ВВП, или ВВГ 2х1,5 (внутренняя эл проводка), или ППВ (желательно только в коробе или в гофре), ВВП, ВВГ, ШВВП или ПВС 2х1,5(внешняя).
Надеюсь, что Вы поняли, как выбрать провод для подключения кондиционера. Остались только Ваши действия для внедрения задуманного. Подобные методы вполне приемлемы для подключения стиральной машинки или бойлера.
© 2010. Все права на данную статью принадлежат автору и защищены. При копировании текста ссылка на сайт https://master-elektrik.com.ua/ обязательна.
А если включён и кондиционер и электрочайник , то эта цифра впритык приближена к максимуму, и как Вы понимаете запаса не остается. А ведь ещё есть и свет, и телевизор, и холодильник и …
Метод менее пыльный.
: таблица и расчет
Помимо электрического тока, размеры проводов также зависят от других условий, таких как температура окружающей среды и падение напряжения. Если вы имеете дело с кондиционерами, вы неизбежно столкнетесь с работой по калибровке проводов. Итак, я составил таблицу размеров проводов, а также руководство по расчету размера проводов.
Чтобы рассчитать размер провода для кондиционеров, разделите максимальный ток на 80%, чтобы найти размер автоматического выключателя. Далее используйте длину провода и падение напряжения 2,5%, чтобы получить допустимое падение напряжения.
Наконец, выберите подходящий размер провода в зависимости от силы тока автоматического выключателя и допустимого падения напряжения.
Определение размера проволоки было сложной задачей для многих людей, даже для инженеров. Для большинства людей достаточно использовать следующую таблицу размеров проводов. Для инженеров я шаг за шагом расскажу, как рассчитать размер провода.
Таблица размеров проводов в зависимости от мощности кондиционера
- Температура окружающей среды = 86°F ( 30° C)
- Длина провода = 15 м (50 футов)
- Материал провода = медь
- Падение напряжения = 2,5 %
| Размер провода | Мощность переменного тока | Макс. Ток |
|---|---|---|
| 2,5 мм2 (14 авг) | 0,75 тонны | 5,0 А |
| 2,5 мм2 (14 | 1 тонна | 6,5 ампер |
| 2,5 мм2 (14 awg) | 1,5 тонны | 10,0 ампер | 900 41
| 2,5 мм2 (14 авг) | 2 тонны | 15,5 А |
| 4,0 мм2 (12 авг) | 2,5 тонны | 17,0 ампер |
| 6,0 мм2 (10 авг) | 3 тонны | 25,5 ампер |
Однофазные (230 В) кондиционеры используют только 3 провода (горячий провод, нулевой провод и провод заземления).
Значит, в проводе больше тока по сравнению с трехфазным (480 вольт).
Поэтому в однофазных кондиционерах используются более толстые провода, чем в трехфазных.
В приведенной выше таблице размеров проводов кондиционера показаны рекомендуемые сечения проводов в зависимости от мощности кондиционера, а также максимального тока различных однофазных кондиционеров.
Например, кондиционеру весом 1,5 тонны для безопасной работы требуются провода сечением 2,5 мм2 или сечением 14, учитывая, что его максимальный ток может достигать 10 ампер. Точно так же 3-тонному кондиционеру, работающему от однофазной сети, нужны провода сечением 6 мм2 или 10 калибра.
| Диаметр провода | Мощность переменного тока | Макс. Ток |
|---|---|---|
| 2,5 мм2 (14 авг) | 3 тонны | 9,0 ампер |
| 2,5 мм2 (14 авг) | 3,5 тонны | 10,5 ампер |
| 2,5 мм2 (14 авг) | 4 тонны | 12,0 ампер |
| 2,5 мм2 (14 авг) | 4,5 тонны | 13,5 А |
| 2,5 мм2 (14 авг) | 5 тонн | 15,0 А |
Трехфазные кондиционеры потребляют меньше электроэнергии, чем однофазные кондиционеры.
Следовательно, размер их проводов меньше, чем у однофазных кондиционеров.
В приведенной выше таблице размеров трехфазных проводов для кондиционеров показаны рекомендуемые сечения проводов в зависимости от мощности кондиционера, а также максимального тока различных трехфазных кондиционеров.
Например, для безопасной работы 5-тонному источнику переменного тока требуется провод сечением 2,5 мм2 или 14 калибра, учитывая, что его максимальный ток может достигать 15 ампер.
Таблица размеров проводов по силе тока
- Температура окружающей среды = 86°F ( 30° C)
- Длина провода = 50 футов ( 15 м)
- Материал провода = медь
- Падение напряжения = 2,5%
| Размер провода | Размер провода | Сила тока |
|---|---|---|
| 4 мм2 | 12 авт. | 20 А |
| 6 мм2 | 10 авг. 40 А | |
| 16 мм2 | 6 авг | 50 А |
| 25 мм2 | 4 авг | 9 0045 60 ампер
Помимо использования мощности кондиционера для определения размера проводов, вы также можете использовать силу тока для определения размера проводов. На самом деле так лучше.
Согласно приведенной выше таблице для однофазной сети, минимальное сечение провода, необходимое для 20 ампер, составляет 4 мм2 или провод 12 калибра.
| Размер провода | Размер провода | Сила тока |
|---|---|---|
| 4 мм2 | 12 awg 90 046 | 20 А |
| 10 мм2 | 8 авг | 30 А |
| 10 мм2 | 8 awg | 40 ампер |
| 16 мм2 | 6 awg | 50 ампер |
| 16 мм2 | 6 авг | 60 А |
Как рассчитать сечение провода для кондиционера?
Излишне говорить, что очень важно использовать кондиционеры с проводами правильного сечения.
При правильной проводке и правильном размере провода можно гарантировать, что кондиционер безопасен в эксплуатации.
Расчет диаметра провода для кондиционеров немного отличается от других приложений, поскольку рабочий ток кондиционеров зависит от условий эксплуатации. С учетом сказанного, вот как рассчитать размер провода для кондиционеров.
1. Определение нагрузки (Ампер)
Первым шагом к расчету сечения проводов является определение нагрузки с точки зрения электрического тока. Для таких устройств, как двигатели вентиляторов и насосы, ток, протекающий по проводу, более или менее одинаков. Но для кондиционеров он существенно отличается.
Количество ампер, потребляемых кондиционерами, в основном зависит от потребности в охлаждении и температуры наружного воздуха. Чем больше потребность в охлаждении, тем выше ток. Чем выше температура наружного воздуха, тем выше ток.
Многие инженеры используют номинальную мощность или номинальный ток для расчета сечения проводов кондиционеров, что нецелесообразно, поскольку сила тока кондиционеров может удвоиться при работе с полной нагрузкой, особенно в жаркие дни.
Например, трехфазный кондиционер на 415 В мощностью 67 кВт может иметь номинальную мощность и номинальный ток 19 кВт и 31 А соответственно. Однако его максимальный ток заявлен на уровне 55А. Так что, если вы используете 31А для размера его провода, этого может быть недостаточно.
Таким образом, правильный способ расчета сечения проводов для кондиционеров состоит в том, чтобы узнать максимальный ток кондиционера и использовать его для расчета необходимого сечения проводов.
2. Определите размер автоматического выключателя
Далее необходимо определить размер автоматического выключателя. Чтобы найти правильный размер автоматического выключателя для кондиционеров, возьмите максимальный ток кондиционеров и разделите его на 80%. Затем следующий ближайший размер автоматического выключателя будет тем, который вы ищете.
Продолжим приведенный выше пример и предположим, что у меня есть кондиционер с максимальным током 55А. Итак, ток моего автоматического выключателя составляет 55А ÷ 80% = 68,75А.
Следующий ближайший размер автоматического выключателя — 70А.
Вот список типоразмеров автоматических выключателей:
| 6A | 32A | 80A | 200A | 10А | 40А | 100А | 250А |
| 16А | 50А | 125А | 300А |
| 20А | 60А | 150А | 350А |
| 25А | 70A | 175A | 400A |

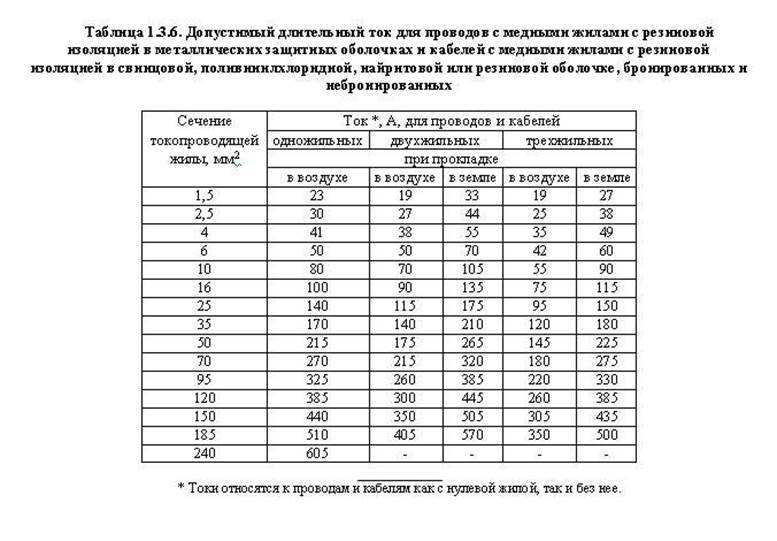

пропускная способность по току. Вы можете использовать таблицу допустимой нагрузки по току проводов Mega Kabel или любую другую таблицу допустимой нагрузки по току проводов в зависимости от ваших предпочтений и практических стандартов.
В Малайзии мы используем стандарты MS 2112-3 для проводов и кабелей. В противном случае вы можете использовать стандарты BS 6004 из Великобритании или стандарты IEC 60227, которые также эквивалентны стандартам MS 2112-3 и BS 6004.
Из приведенной выше таблицы я сопоставляю 70 А, то есть ампер автоматического выключателя, с сечением провода 25 мм2. Для моего кондиционера требуется трехфазное питание, и провод будет проложен в коробе. Итак, я использую таблицу, чтобы соответствовать размеру провода соответственно.
Обратите внимание, что температура окружающей среды и рабочая температура проводника (провода) указаны в таблице выше. Это означает, что провод имеет заявленную допустимую токовую нагрузку в данных условиях. Если температура окружающей среды повысится, допустимая нагрузка по току упадет, что может привести к использованию проводов большего размера.
Вы можете спросить, почему я использовал 25мм2 вместо 16мм2, ведь максимальный ток всего 55А.
Это связано с тем, что по проводу будет течь все больший и больший ток, пока не сработает автоматический выключатель.
Выключатель на 70 А пропускает больший ток, чем может выдержать провод. Если 16 мм2 подключен к выключателю на 70 А, существует риск обрыва провода.
Вот почему мы тренируемся использовать ампер автоматического выключателя для расчета сечения провода.
Обратите внимание, что приведенная выше таблица относится к медным проводам. Провода, изготовленные из других материалов, таких как алюминиевые провода, будут иметь другие свойства.
4. Проверьте процент падения напряжения
После того, как вы определили размер провода в зависимости от допустимой нагрузки по току, вам необходимо проверить падение напряжения, чтобы убедиться, что оно находится в пределах допустимого процента, чтобы ваши кондиционеры и другое оборудование не испытывали проблем с низким напряжением.
Поскольку провода имеют сопротивление, напряжение в начале провода не совпадает с напряжением на конце провода. Другими словами, источник питания 415 В может остаться только с 400 В, когда достигает кондиционера, потому что на проводе есть падение напряжения.
NEC (National Electric Code) рекомендует, чтобы падение напряжения не превышало 5%. Лично я практикую ограничение падения напряжения на уровне 2,5% для оптимальной производительности.
Падение напряжения зависит от длины провода. Чем длиннее провод, тем больше падение напряжения. Следовательно, чтобы проверить падение напряжения, вам необходимо сначала оценить длину провода.
Чтобы проверить процент падения напряжения, найдите значение падения напряжения, используя таблицу падения напряжения на проводе. Опять же, вы можете использовать таблицу допустимой нагрузки по току проводов Mega Kabel или любую другую таблицу допустимой нагрузки по току проводов в зависимости от ваших предпочтений и практических стандартов.
Продолжая мой пример, провод сечением 25 мм2 имеет падение напряжения 1,55 МВ/А/м. Предположим, что длина провода составляет 30 метров, процент падения напряжения рассчитывается следующим образом:
Общее падение напряжения = нагрузка x падение напряжения x длина провода ÷ 1000
Общее падение напряжения = 70 А x 1,55 МВ/А/м x 30 метров ÷ 1000 016
Результат 0,78% падения напряжения значительно ниже моих 2,5% и рекомендуемых NEC требований 5%.
Следовательно, для кондиционера на 55А подходит провод сечением 25мм2.
Если результирующий процент падения напряжения превышает 5 %, необходимо продолжать пробовать следующий размер провода до тех пор, пока падение напряжения не удовлетворит требованиям, независимо от пропускной способности провода.
Например, если длина провода увеличивается до 200 метров, результирующий процент падения напряжения становится равным 5,2%. В данном случае нужен провод сечением 35мм2, чтобы падение напряжения снизилось до 3,7%.
Некоторые стандарты допускают, чтобы провод/проводник работал при температуре 90°C вместо 70°C. Таким образом, их пропускная способность по току больше, а падение напряжения меньше.
5. Проверьте поправочный коэффициент
Если вы измеряете размеры проводов, которые в конечном итоге будут проложены в местах, где температура окружающего воздуха будет выше или ниже 30°C, вам необходимо применить следующий поправочный коэффициент:
| Температура окружающего воздуха | Поправочный коэффициент |
|---|---|
| 25°C (77°F) | 1,03 | 90 041
| 30°C (86°F) | 1 |
| 35°C (95°F) | 0,94 |
| 40°C 04°F) | 0,87 |
| 45°C (113°F) | 0,79 |
Для применения поправочный коэффициент, умножьте допустимую нагрузку по току на поправочный коэффициент.
Например, провод сечением 25 мм2 имеет токонесущую способность 89А при 30°С. При повышении температуры окружающего воздуха до 40°С допустимая токовая нагрузка того же провода сечением 25 мм2 становится равной 77,43 А. См. поправочный коэффициент Mega Kabel здесь.
Итак, вот так мы определяем какой размер провода нам нужен для различных кондиционеров.
Довольно длинно, если считать вручную. Я тоже понял это, когда работал инженером-проектировщиком, так как нам нужно проделать довольно много работы по размеру проводов. Поэтому я создал лист Excel, который вы можете приобрести и скачать, чтобы ускорить процесс. Ознакомьтесь со стартовым пакетом инженера-конструктора.
Факторы, влияющие на сечение проводов
После выполнения 5 шагов по расчету сечения проводов для кондиционеров становится совершенно ясно, какие факторы больше всего влияют на сечение проводов. Однако подытожим их.
- Нагрузка – Размер провода зависит от электрического тока или нагрузки.
- Длина провода – Большая длина провода может привести к увеличению размера провода.
- Температура окружающего воздуха – Высокая температура приводит к увеличению размера провода.
- Рабочая температура провода – Высокая температура позволяет использовать провод меньшего диаметра.
- Материал провода – Медь является лучшим проводником, чем алюминий.
- Проволока типа – ПВХ, сшитый полиэтилен или армированная проволока имеют разные характеристики.
- Установка – Провода, проложенные в перфорированном кабельном лотке, работают лучше, чем в кабельном канале.
Заключение
При выборе сечения проводов для кондиционеров мы должны использовать максимальный ток вместо номинального или рабочего тока, поскольку кондиционеры потребляют различное количество электрического тока в зависимости от условий их работы.
Используя максимальный ток, мы уверены, что независимо от условий производительность провода не пострадает.
Что касается двигателей вентиляторов и насосов, использование номинального тока для размера провода обычно нормально.
