Установка кондиционера заключается в навешивании наружного и внутреннего блоков и проведении между ними труботрассы. Схема установки кондиционеров является руководством по монтажу. Выполнение основных требований обеспечивает нормальное функционирование прибора.

Содержание

1. Основные требования к установке кондиционера
2. Схема работы кондиционера
3. Принцип управления кондиционером

Основные требования к установке кондиционера

Схема работы кондиционера

Схема установки кондиционеров разрешает:

• Монтаж внутреннего блока на любой крепкой стене помещения;
• Монтаж наружного блока под окном, в промежутке между окнами, внутри балкона или снаружи его;
• Схема монтажа кондиционеров позволяет прокладывать труботрассу как внутри квартиры, так и по улице;
• При навешивании наружного блока между окнами, следует монтировать его посередине.

Технические требования:

• Между внутренним блоком и потолком должно быть не менее 6 сантиметров;
• Между выходом трассы на улицу и окном должно быть не менее 50 сантиметров при навешивании внешнего блока на улице и не менее 20 сантиметров при навешивании на балконе;
• Схема монтажа кондиционеров запрещает устанавливать наружный блок вплотную к оконному проему, балконному ограждению.

Схема работы кондиционера

Свои функции кондиционер выполняет благодаря способности жидких сред во время испарения принимать тепло и отдавать его при конденсации.

Холодильный контур создается конденсатором, компрессором, ТРВ, испарителем. Между ними проходят медные трубки, пропускающие через себя хладагент.

Схема работы кондиционера:

• Из испарителя на компрессор подается хладагент в виде газа температуры от 10 до 20 градусов под слабым давлением;
• В компрессоре хладагент уплотняется, температура его увеличивается на 60 – 70 градусов, после чего он подается в конденсатор;
• Согласно схеме управлением кондиционера вентилятор подает струю воздуха комнатной температуры, хладагент остывает, разжижается и отдает тепло воздуху, находящемуся в конденсаторе. Температура фреона на выходе в среднем на 15 градусов больше температуры окружающей среды;
• Далее хладагент идет в ТРВ (терморегулирующий вентиль), представляющий собой медную завитую винтом трубку. Тут давление и температура хладагента падают;
• С вентиля хладагент в виде газа и жидкости подается на испаритель, где он полностью становится газом, поглощая тепло у атмосферного воздуха. Таким образом, достигается понижение температуры помещения. Схема работы кондиционера предусматривает бесконечное повторение циклов охлаждения.

Принцип управления кондиционером

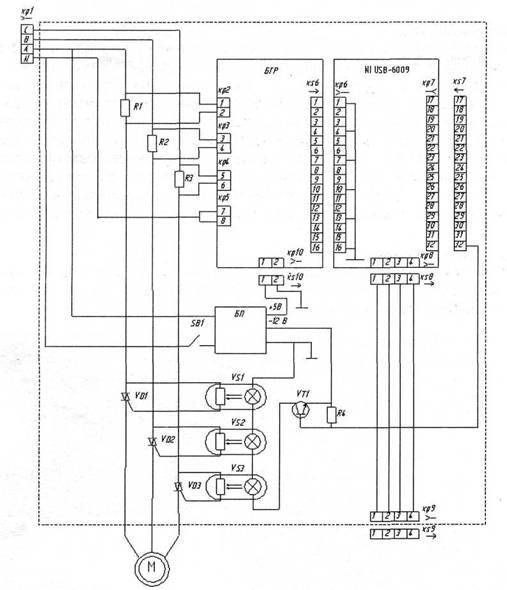

Схема управлением кондиционера включает в себя схемы управления: микропроцессором, расположения плат внутреннего блока, цепи питания, платы управления и рабочего блока.

Популярный материал:

Кнопки на пульте кондиционера сплит-системы: перевод на русский, температура, инструкция на обогрев и тепло
Установка вытяжки на кухню в частном доме или квартире с воздуховодом в вентиляционную шахту
Влажность воздуха в комнате помещения: сколько норма, когда устанавливать приточно-вытяжной вентилятор
Как сделать трубы для инверторного кондиционера своими руками: таблица размеров, расчёт под фреон
Как включить газовый котёл в ванной или гараже правильно: подключение клапана, проверка температуры, работы и мощности
Монтаж внутреннего блока кондиционера: схема, высота от пола, режим работы, крепить в кирпич или плиту перекрытия

Неисправности коммутации и платы управления кондиционер

Неисправности коммутации и платы управления кондиционер Неисправности коммутации и платы управления кондиционера

Основные неисправности

и неполадки кондиционеров

Причины возникновения, симптомы и методы устранения основных неполадок и неисправностей сплит-систем и других типов кондиционеров

Статьи

• Как подготовиться к визиту специалиста по сервису кондиционеров
• Тонкости монтажа кондиционеров (сплит-систем)
• Как работает кондиционер
• Полное техническое обслуживание
• Грязные фильтры сплит-системы
• Неполадки дренажной помпы кондиционера
• Неполадки дренажной системы кондиционера
• Утечки фреона (хладагента) в кондиционерах
• Повреждения фреоновой магистрали кондиционера
• Грязный теплообменник внешнего блока сплит-системы(конденсатор)
• Грязный теплообменник внутреннего блока сплит-системы (испаритель)
• Грязный вентилятор внутреннего блока сплит-системы (турбина)
• Неисправности коммутации и платы управления кондиционера
• Чистка мобильных кондиционеров
• Чистка оконных кондиционеров
• Чистка кассетных кондиционеров
• Чистка канальных кондиционеров
• Чистка напольно-потолочных кондиционеров

More Solutions

Неисправности коммутации и платы кондиционера

По разным причинам (чаще всего из за ошибок людей, что то делавших с кондиционером) оказываются перепутанными провода и контакты. В лучшем случае кондиционер не включится до устранения этих ошибок. В худшем же при запуске могут выгореть некоторые элементы электрических схем. В таком случае может потребоваться ремонт управляющей платы или её замена.

Неисправности платы управления кондиционера

Выгорание элементов схем может произойти и из-за работы кондиционера в неблагоприятном режиме, с чрезмерными нагрузками. Потеря хладагента — также одна из причин, по которой узлы кондиционера перегреваются или работают при нештатном напряжении, что опять таки приводит к сгоранию элементов. Предотвращение подобных ситуаций одна из задач профилактического обслуживания кондиционеров. Но если поломка уже случилась, остается только ремонт или замена сгоревших деталей. Иногда для этих операций приходится выполнять полную разборку внутреннего блока кондиционера, но в большинстве случаев извлечь плату и заменить её можно, не разбирая блок полностью и не снимая со стены. Однако в любом случае выполнять эти работы следует только квалифицированному специалисту.

Вообще-то перепутанные провода не такой уж и редкий косяк.

Вообще в большинстве случаев подобная ошибка сразу же приводит к повреждению элементов управляющей платы, но иногда она может проявить себя через некоторое время после сдачи объекта заказчику. По идее — случай гарантийный и даже более того — фирма должна бы выплачивать компенсацию за порчу техники. Однако порой привлечь установщиков к ответственности не представляется возможным.

В лучшем случае придется перекоммутировать провода правильно. Хуже, если придется ремонтировать или менять плату, что, хотя и затратно, но возможно и не так уж и сложно. Правда будет стоить бОльших денег. Но неправильная коммутация может в некоторых случаях нанести вред и более трудноремонтируемым узлам.

ВИДЕО. Ремонт платы наружного блока кондиционера

ВИДЕО.

Ремонт электроники внутреннего блока кондиционера Проводка термостата печи

и устранение неполадок — HVAC How To

Проводка термостата печи относится к категории «сделай сам», которую может подключить или починить умелый человек.

Конечно, если есть сомнения, обязательно позвоните профессионалу.

При работе с термостатом крышку можно снять, чтобы открыть проводку.

Перед выполнением любых работ с термостатом и проводкой сфотографируйте провода и их соединения или запишите их. Таким образом, вы всегда можете вернуться к исходной настройке.

Имейте в виду, что даже несмотря на то, что существует отраслевой стандарт для цветовой маркировки проводов, это не означает, что установщики следовали ему.

Как термостат включает печь?

Термостат — это переключатель, который может автоматически включать печь при достижении заданной температуры.

Если предполагается, что термостат неисправен, его можно обойти с помощью перемычки.

Термостаты используют 24 В переменного тока от трансформатора для управления печью.

Трансформатор понижает 120 вольт до 24 вольт, необходимых термостату, и посылает 24 вольта по двум проводам.

Два провода на 24 В идут к клемме R и клемме C внутри термостата.

Печь 24 В Трансформатор

R — горячая сторона, а C — общая сторона трансформатора.

Два провода на 24 В могут НИКОГДА не касаться друг друга, иначе произойдет короткое замыкание трансформатора, и его потребуется заменить.

Несмотря на то, что красный провод должен идти к R, а черный к C, цвета проводов иногда могут различаться.

Часто установщики используют собственную цветовую маркировку, поэтому всегда ориентируйтесь на клеммы на термостате, а не на цвет проводки.

Плата управления печью и термостат обычно имеют одинаковые буквы клемм.

Пример схемы подключения печи и термостата переменного тока

Буквенные обозначения на термостате и его функциях компоненты печи.

Например, если красный провод подключен к W на термостате, печь должна включиться.

При отключении красного провода от W печь должна выключиться.

Термостат должен автоматически выполнять эти соединения при достижении заданной температуры.

Клеммы термостата Объяснение значений

• C = Это общий провод с одной стороны трансформатора на 24 В переменного тока.
• R = Питание, 24 В переменного тока (это горячая сторона трансформатора)
• G = Включает вентилятор.
• Вт = Позвоните, чтобы включить отопление.
• Y = Запрос на охлаждение.

Другие возможные клеммы, которые часто не используются

V = Используется вместо R на некоторых печах

Rh = Запрос на выделение тепла

Rc = Запрос на выделение тепла

W2 = Нагрев второй ступени

Y2 = Охлаждение второй ступени

E = Дополнительный нагрев с тепловыми насосами (Тепловые полосы)

0 = Реверсивный клапан



Поиск и устранение неисправностей термостата печи

Когда термостат достигает установленной температуры, он соединяет клеммы R и W, которые включают печь.

Если подозревается неисправность термостата, эти клеммы можно перемкнуть на печи, чтобы исключить неисправность.

Если печь запускается после перемычки R и W, вероятно, неисправен термостат.

Имейте в виду; это также может быть обрыв провода; хотя это и не обычно, но бывает.

Соединения проводки могут выйти из строя по любой причине, но сначала устраните термостат, заменив батарею и убедившись, что он находится в правильном положении (нагрев) и температуре, чтобы активировать запрос на нагрев устройства.

Затем соедините провода R и W на клеммах термостата, чтобы исключить проводку.

Замените термостат в качестве последнего варианта после проверки всего остального.

Как читать электрические схемы HVAC? (Панель управления)

Электрические схемы — это базовые чертежи ОВКВ, которые должен научиться читать каждый инженер. Они содержат информацию об электрическом аспекте системы HVAC. Итак, как вы читаете электрические схемы HVAC?

Чтобы прочитать электрические схемы HVAC, начните с определения оборудования HVAC, подключенного к панели управления, и требуемой мощности. Затем найдите автоматический выключатель и размер провода. После этого определите тип пускателя, используемого для питания оборудования, и, наконец, проверьте цепь управления, чтобы увидеть последовательность работы оборудования.

Люди, которые никогда раньше не видели схемы подключения HVAC, могут не понять используемые символы и значки. Следовательно, я объясню раздел за разделом, как читать электрические схемы HVAC.

Однолинейные схемы

Однолинейные схемы — это одна из схем подключения HVAC. Они показывают размер провода (кабеля), нагрузку оборудования и характеристики важных электрических компонентов, таких как автоматические выключатели, устройство защиты от утечки на землю и пускатели.

Размер кабеля

Обычно размеры кабелей указываются на электрических однолинейных схемах вместе с тем, как они проложены (по кабелепроводу/желобу/кабельному лотку). Существует стандартный способ записи сечения кабеля на однолинейных схемах.

Размеры кабелей часто начинаются с количества, за которым следует количество жил, площадь поперечного сечения кабеля, тип кабеля (огнестойкий/ПВХ/броня/экран), провод заземления и кабельный лоток/кабелепровод/канал.

Например, 6x1C / 4 мм2 FR CABLE C/W E / WIRE ON CABLE TRACK читается как:

Шесть единиц одножильного огнестойкого кабеля площадью четыре квадратных миллиметра с заземляющим проводом на кабельном лотке.

Другими словами, это означает, что оборудование использует 6 номеров. из одножильного огнестойкого кабеля сечением 4 мм2. Далее следует фраза «в комплекте с заземляющим проводом», что означает, что размер заземляющего провода не указан, и, таким образом, вы можете выбрать подходящий размер заземляющего провода.

Обычно для этого оборудования требуется 6 номеров. 4 мм2 для силового кабеля и 1 шт. сечением 2,5 мм2 в качестве провода заземления (провод заземления обычно на один размер меньше провода питания). Итак, всего 7 кабелей.

Пускатель

Как следует из названия, пускатели — это устройства, запускающие оборудование HVAC. Для разных блоков HVAC требовались разные типы стартеров.

Глядя на количество и размер кабеля, мы сразу же понимаем, что он подключается к пускателю звезда-треугольник, поскольку только для пускателя звезда-треугольник требуется 6 кабелей вместо 3 (исключая заземляющий провод).

Пускатель звезда-треугольник обычно используется для вентиляторов средней мощности. Вентиляторы малой мощности используют пускатель DOL или прямой пуск. Что касается вентиляторов большой мощности, подобных показанному на рисунке выше (30 кВт), используется автотрансформатор или автотрансформаторный пускатель.

Обозначение оборудования и требования к мощности

Как упоминалось ранее, вы можете видеть, что SFAF-B2-Z1-1 с мощностью 30/7,5 кВт использует пускатель с автоматическим переключением передач, в то время как SFAF-B2-Z1-2 с мощностью 4,0/1,0 кВт с помощью пускателя звезда-треугольник. Один быстрый тест здесь, что такое SFAF?

Если вы помните из моего поста «Как читать чертежи воздуховодов ОВиК?», SFAF, вероятно, является аббревиатурой от S moke Spill F resh A ir F an. Видите ли, есть много способов написать имя тега для оборудования. Однако они более или менее следуют одной и той же схеме.

Поскольку это дымосос, он должен работать в двух режимах. Следовательно, у нас есть два разных требования к мощности. Тем не менее. размер кабеля должен быть рассчитан в соответствии с более высокими требованиями к мощности.

Автоматический выключатель

Автоматические выключатели бывают двух типов; a) автоматический выключатель в литом корпусе (MCCB) и b) миниатюрный автоматический выключатель (MCB). MCCB используются для отключения больших токов, а MCB используются для отключения малых токов в случае перегрузки для защиты кабелей.

Стандартные размеры автоматических выключателей: 6A, 16A, 20A, 32A для автоматических выключателей и 40A, 50A, 65A, 75A, 80A, 100A для автоматических выключателей. Конечно, есть и другие размеры выключателя, которые я не упомянул. Я просто хочу, чтобы вы знали, что выключатели имеют стандартные размеры.

В следующей таблице приведены общие сокращения, используемые для автоматических выключателей:

901 84 Автоматический выключатель в литом корпусе

Акроним	Описание
MCCB
Автоматический выключатель	Миниатюрный автоматический выключатель
SP	Однополюсный
SPN	Однополюсный + нейтраль
2P или DP	Двухполюсный или двухполюсный
TP или 3P	Трехполюсный
TPN	Трехполюсный + нейтраль

Кроме MCCB, TPN и 100A, показанные на приведенном выше рисунке, обычно включают максимальную отключающую способность по току. Максимальная отключающая способность по току выражается в кА. Чем выше значение кА (килоампер), тем дороже MCCB/MCB.

Если ток перегрузки проходит через автоматический выключатель на 100 А с током 25 кА, равным 30 000 А, автоматический выключатель сработает, но может быть поврежден, поскольку ток перегрузки превышает максимальную отключающую способность автоматического выключателя по току.

Устройство электрического контроля

Хорошие панели управления HVAC должны иметь устройство электрического контроля, такое как вольтметр, амперметр или цифровой измеритель мощности. Панели с устройством контроля позволяют пользователям видеть электрическую нагрузку без использования измерительного устройства, такого как токоизмерительные клещи.

Комбинированный вольтметр/амперметр также имеет переключатель вольтметра и переключатель амперметра. На приведенном выше рисунке вольтметр имеет максимальный диапазон 500 В, что подходит для оборудования на 415 В. Диапазон показаний амперметра должен учитывать пусковой и рабочий ток всего связанного с ним оборудования.

Защита от утечки на землю

Панели всегда должны иметь защиту от утечки на землю. Это может быть ELR (реле утечки на землю) или RCCB или ELCB в зависимости от нагрузки оборудования и спецификации проекта. Другие типы устройств защиты от утечки на землю могут быть нарисованы не так, как на приведенном выше рисунке, но все они расположены в одном и том же месте после главного автоматического выключателя.

Суммарная подключенная нагрузка

Суммарная подключенная нагрузка (TCL) — это общая нагрузка, возможная в панели. Обычно инженеры-электрики в рамках проекта рассчитывают свои кабели, выключатели и расходные материалы.

Если ваша панель имеет блокировку управления, которая позволяет работать только одному вентилятору одновременно, TCL должен быть максимальной нагрузкой этого одного вентилятора, а не суммой двух вентиляторов. Однако, если у вас есть какие-либо элементы управления, которые могут позволить двум вентиляторам работать одновременно, TCL должен быть суммой двух вентиляторов.

Схемы цепей управления

На схеме цепей управления показано, как осуществляется управление системой. Электрические компоненты, такие как реле перегрузки, селекторные переключатели, сигнальные лампы и таймеры, находятся на схеме цепи управления.

Ниже приведена схема управления вентилятором наружного воздуха HVAC с обозначением функций каждого компонента:

Объяснение схемы управления вентилятором наружного воздуха HVAC

Типичная схема управления начинается с MCB управления. Затем обычно включается пожарное реле, чтобы отключить все управление и, таким образом, остановить все вентиляторы и кондиционеры в случае пожара. Что касается отдельных цепей управления оборудованием, компоненты показаны на рисунке выше.

O/L — это реле перегрузки, которое отключает соответствующую цепь управления и, таким образом, останавливает вентилятор наружного воздуха, когда через него проходит слишком большой ток. Переключатели «Авто/Выкл/Ручной» очень распространены в панелях управления HVAC, чтобы пользователи могли переключаться между автоматическим и ручным режимами.

Каждый компонент обозначен на приведенном выше рисунке, и я пропущу отдельные пояснения. Вместо этого давайте взглянем на фактическую логику управления в 4 различных сценариях.

Логика управления для различных сценариев

Сценарий 1: Ручной пуск

В этом сценарии ток, протекающий через цепь управления, является нормальным и, следовательно, реле перегрузки не срабатывает. Затем селекторный переключатель переключается в положение ручного управления, что позволяет вентилятору работать при нажатии кнопки пуска. Кнопка SP или стоп также может быть кнопкой аварийного останова.

Итак, ток течет до LC1, который может быть контактором, который подает питание на вентилятор наружного воздуха. В то же время индикатор работы закроется.

Сценарий 2: Отключение из-за перегрузки

Если через реле перегрузки протекает слишком большой ток, оно сработает и остановит работу вентилятора наружного воздуха. В то же время он сработает и закроет индикатор отключения. При сработавшем реле перегрузки нажатие кнопки пуска или селекторного переключателя не будет иметь никакого эффекта, как видно из приведенного выше рисунка.

Сценарий 3: Автоматический таймер

По умолчанию вентилятор наружного воздуха должен работать в автоматическом режиме с использованием таймера. Итак, селектор переключается в положение «авто». В цепи управления имеется обрыв, обозначаемый как T/S (таймер). Следовательно, вентилятор наружного воздуха активируется только тогда, когда 24-часовой таймер дает сигнал на замыкание цепи управления.

Сценарий 4: Дистанционный запуск

Обратите внимание, что при переводе селекторного переключателя в положение ручного управления вентилятор наружного воздуха можно запустить двумя способами. Один из способов — вручную нажать кнопку пуска на панели управления, как мы обсуждали в сценарии 1. Другой способ — подать сигнал на закрытие LC4-1.

Сигнал может быть удаленным сигналом сухого контакта, источник которого может находиться в диспетчерской здания, далеко от самой панели управления. Поэтому мы назвали это дистанционным сигналом или дистанционным пуском.

Компоновочный чертеж панели

Если вы имеете дело с панелью управления, которая питает блок HVAC, у вас будет дополнительная страница чертежа, которая представляет собой чертеж компоновки панели. На ней показана конструкция панели управления.

Компоновочный чертеж панели обычно имеет 4 вида; а) вид спереди, б) вид сбоку, в) вид сверху и г) вид изнутри. Вот пример чертежа компоновки панели, где почти все помечено, а вид сверху исключен:

Объяснение чертежа панели HVAC

Расположение всех этих электрических компонентов в значительной степени зависит от производителя панели. Хороший производитель панелей знает, как эффективно использовать пространство панели и, таким образом, не тратить на панели большого размера. Однако они более или менее следуют одному и тому же принципу.

Как правило, входное питание индикаторных ламп и амперметра/вольтметра расположено в верхней части панели. Лампы хода/отключения расположены в центре панели, а селекторные переключатели находятся в самом нижнем положении.

Из чертежа расположения панели мы знаем, что эта панель предназначена для настенного монтажа благодаря скобам. Если ваша панель имеет «шляпу» или двойную дверь, возможно, у вас есть напольная наружная панель, защищенная от непогоды.

Главный вводной выключатель обычно располагается в верхней части панели. Большой силовой щит часто имеет большой автоматический выключатель сбоку в отдельном отсеке. Некоторые панели имеют встроенный термостат и вентилятор для рассеивания тепла через жалюзи.

Обратите внимание, что для BMS (системы управления зданием) есть отдельный отсек, куда можно подключать сигнал оборудования. Обычно такой дизайн позволяет избежать споров и споров за счет четкого разделения объема работ.

Другие аббревиатуры, используемые в панелях управления HVAC:

901 75

Акронимы	Описание
TOL	Тепловое Реле перегрузки
DOL	Прямой онлайн
A/T	Авто Трансформатор
S/D	Звезда-треугольник
ST	Пуск
SP	Стоп
ЧРП	Преобразователь частоты
ELR	Реле утечки на землю
ВДТ	Устройство защитного отключения
ELCB	Автомат защиты от утечки на землю
EF/OC	Защита от перегрузки по току
Автоматический выключатель	Миниатюрный автоматический выключатель
Автоматический выключатель	Автоматический выключатель в литом корпусе
RYB	Красный Желтый Синий
В переменного тока	В переменного тока
В постоянного тока	В постоянного тока
FR	Пожарное реле

Другие сообщения о том, как читать чертежи HVAC:

• Как читать чертежи HVAC? (Название и символы)
• Как читать чертежи воздуховодов ОВКВ?

Первоначально эта статья была опубликована на сайте aircondlounge. com. За несанкционированную перепечатку этой статьи будут приняты меры.

---

Цифровые продукты aircondlounge

Это самые продаваемые цифровые продукты, сделанные мной и продаваемые на aircondlounge. Ознакомьтесь с ними и посмотрите, какие продукты соответствуют вашим потребностям.

Курс проектирования систем охлажденной воды

Настоящий курс проектирования систем охлажденной воды, в котором в качестве примера проекта используется современное 32-этажное здание.

• Учитесь в своем собственном темпе
• 60+ уроков по дизайну
• Пошаговый подход

Стартовый набор инженера-конструктора

Начните свое путешествие по проектированию ОВКВ с помощью десяти (10) калькуляторов Excel, пяти (5) диаграмм и трех (3) диаграмм.

• Простая конструкция
• Простота использования
• Ключевые значения включены

Основы HVAC (электронная книга)

Узнайте о различных типах компонентов HVAC, используемых в жилых и коммерческих зданиях.

• Сводный список
• Примеры фотографий
• Удобная навигация

Система охлажденной воды (электронная книга)

Докопайтесь до истины и изучите основные подходы к системе охлажденной воды.

• Подробное объяснение
• Фундаментальный подход
• Прогрессивное обучение

Посетите https://aircondlounge.com/shop, чтобы увидеть все цифровые продукты, продаваемые на aircondlounge.

Рекомендуемые кондиционеры

Я рассмотрел и сравнил сотни кондиционеров. Это мои последние рекомендуемые продукты. Проверьте их, если вы хотите купить один.

Мини-сплит-тепловой насос Daikin серии 19

С тех пор, как я перешел на кондиционеры Daikin, мне нравится их бесшумность. Все построено с осторожностью. Нет никаких болтающихся частей или дребезжащего шума.

• Эффективность 19 SEER
• Рабочая темп. 5°F
• Гарантия 12 лет

Купить на Amazon.
