Схема подключения кондиционера: Схема подключения кондиционера к электросети своими руками

Содержание

электрическая схема и инструкция – Setafi

Подключение кондиционера  – это довольно сложный процесс, который лучше доверить специально обученным людям. Но случаи бывают разные. Иногда бывают настолько безвыходные ситуации, что приходится все брать в собственные руки.

Ни для кого не секрет, что кондиционер – это одно из самых востребованных устройств в летнее время, которое используется повсеместно:

  • в офисах,
  • в квартирах,
  • в частных домах,
  • на предприятиях.

В связи с этим возникает разница в подключении, потому что кондиционеры для частного пользования обычно подключаются к однофазной сети, а промышленные и полупромышленные кондиционеры часто подключаются к трехфазной сети. Сегодня мы не будем разбирать подключение промышленных и полупромышленных кондиционеров, так как это тема отдельной статьи, но как происходит подключение кондиционера частного пользования мы рассмотрим.

Содержание статьи

  • Подключение кондиционера
    • Подготовка к подключению кондиционера
    • Подключение кондиционера: внутренний и внешний блок
    • Подключение кондиционера к сети
  • Заключение

Подключение кондиционера

Подключение кондиционера  к сети частного домовладения – это процесс, который не прощает ошибок. Если вы решились выполнить его самостоятельно, тогда будьте готовы к неспешной, внимательной, расчетливой работе. Суть в том, что если сделать что-то не так, тогда есть риск потерять дорогостоящее устройство или еще хуже – тушить загоревшуюся проводку.

Первое что нужно запомнить: кондиционеры бывают разные, поэтому подключение именно вашего кондиционера должно происходить строго по схеме его подключения. Обычно в документациях к устройствам всегда есть схема подключения, плюс производители дополнительно наносят ее на крышках внутреннего и внешнего модулей. Внимательно изучите имеющуюся схему и только потом приступайте к действиям.

Подготовка к подключению кондиционера

Мы уже выяснили, что первым делом нужно изучить имеющуюся схему подключения в документации или на самом кондиционере. Далее нужно убедиться, что у вас есть в наличии все необходимые инструменты. Обычно это:

  • ударная дрель или перфоратор, для того чтобы сверлить стены для дюбелей;
  • отвертки разных размеров;
  • пассатижи;
  • рама для крепления кондиционера;
  • расходные материалы: дюбеля, изолента, шурупы, стяжки, хомуты и др.

Перечень инструментов может быть разным. Он зависит от модели кондиционера и от типа его подключения. Тип подключения вы выбираете самостоятельно, он  может быть следующим:

  1. Подключение к электрической розетке. Это самый простой вариант. В этом случае вам нужно подвести розетку к месту установки кондиционера.
  2. Подключение к электрической сети, минуя розетку. Этот вариант посложнее, так как требует много подготовительных работ. Суть его в том, что к кондиционеру ведут отдельную электрическую линию из распределительного щитка. В щитке для кондиционера определяют отдельный рубильник.

Оба способа подключения хороши, если их правильно организовать. Неважно каким способом подключаете вы, нужно помнить одну важную вещь: к кондиционеру нужно подводить собственную электрическую линию. Дело в том, что кондиционеры – это мощные устройства. Поэтому, если вы подключите кондиционер к электролинии, к которой уже что-то подключено, то есть риск, что электропроводка не выдержит и получится пожар. Конечно, это условная рекомендация, потому что если вы самостоятельно прокладывали проводку, то могли заложить электрокабель с высоким потенциалом нагрузки и тогда ему перегрузки не страшны.

В общем, в подготовительной части вы должны продумать и подготовить электропроводку и проконтролировать наличие нужного инструмента.

Подключение кондиционера: внутренний и внешний блок

Для подключения кондиционера вам понадобятся два куска провода:

  • один для подключения внешнего и внутреннего блока;
  • один для подключения внутреннего блока к электросети.

Подключение внутреннего и внешнего блока кондиционеров  происходит по схемам, указанным в документах. Там же вы найдете рекомендации к сечению провода. Сам провод прокладывают вместе с трубками фреоновой магистрали. О том, как правильно проложить фреоновую магистраль, мы расскажем в следующих статьях.

Довольно распространенная схема подключения блоков кондиционера выглядит вот так:

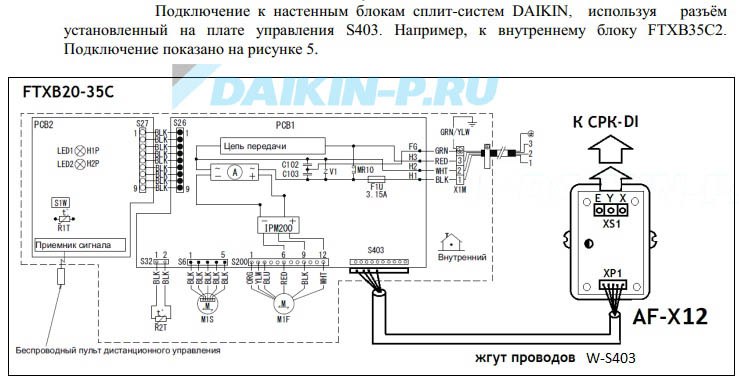

Думаем вам не сложно догадаться, что для соединения двух блоков, электрический провод не должен быть поврежденным, поэтому лучше купить новый. Также с обеих сторон провода нужно будет зачистить от изоляции. При подсоединении проводов постарайтесь не перепутать клеммы и цвета проводов. Напомним, что:

  • N – он же «ноль», это провод в синей оплетке;
  • L – он же «фаза», это провод может быть коричневым, черным, красным и др.;
  • «заземление» – это всегда двухцветный провод желто-зеленого цвета.

Важно понимать, что даже если вы перепутали цвета провода и, например, подключили синий провод к L (фазе), тогда на внешнем и внутреннем блоке это ваше правило должно соблюдаться. То есть, независимо от цвета провода, L должно подключаться к L, N к N, а заземление к заземлению. Если вы перепутаете, тогда есть риск, что ваш кондиционер «сгорит» и точно не будет работать.

Подключение кондиционера к сети

Обычно большинство кондиционеров  подключаются к обычной домашней розетке, поэтому с этим у вас не должно возникнуть проблем. Если в вашем жилье уже сделан ремонт, тогда подключить кондиционер можно к ближайшей розетке, но лучше выделить ему отдельную. Но и тут не все так просто. Важно прочитать рекомендации производителя, потому что есть вероятность, что вы приобрели мощный кондиционер, так как у вас жилье большой площади. Таким кондиционерам строго нужна отдельная линия. Тогда неважно: ремонт у вас или не ремонт – нужно тянуть отдельную линию.

Помните что отдельная линия для кондиционера и отдельный автомат – это залог вашей же безопасности. Поэтому лучше один раз сделать все правильно, чтобы потом не «кусать локти». Надеяться на «авось» не стоит, так как это чревато большими последствиями. Минимальное что может произойти – поломка кондиционера, а вообще увеличивается риск пожара в вашем жилье.

Заключение

Подключение кондиционера – непростая задача, но если «руки на месте», тогда проблем с этим не возникнет. Важно понимать, что лучшая схема подключения именно вашего кондиционера находится в его же документации, поэтому прежде чем изучать интернет-ресурсы, изучите сначала ее.

Подключение кондиционера Ballu



Схема подключения труб кондиционера Балу (вальцевание медной трубы)



Схема подключения кондиционеров Ballu к электросети



НАИМЕНОВАНИЕ (СТОИМОСТЬ РАБОТ ПО ПОДКЛЮЧЕНИЮ)ЕД. ИЗМ.СТОИМОСТЬ

ПОДКЛЮЧЕНИЕ КОНДИЦИОНЕРА BALLU • ЦЕНА НА 1.5 / 2.0 / 2.5 кВт (05 / 07 / 09 BTU)

Подключение кондиционера Ballu • внутренний блок (под ключ) до 2.5 кВтШт.от 2 000,00
Подключение наружного блока кондиционера (под ключ) до 2.5 кВтШт.от 2 000,00
Подключение кондиционера Ballu к электросети до 2.5 кВтШт.от 1 500,00
Подключение медных туб (вальцовка и вакуумирование) до 2.5 кВтШт.
от 1 500,00
Подключение после прокладки трассы (стоимость за 2 блока) до 2.5 кВтШт.4 500,00
Комплексный сервис до 2.5 кВтШт.3 500,00
Заправить хладагентом до 2.5 кВтШт.3 500,00

ПОДКЛЮЧЕНИЕ КОНДИЦИОНЕРА BALLU • ЦЕНА НА 3.5 кВт (12 BTU)

Подключение кондиционера Ballu • внутренний блок (под ключ) до 3. 5 кВтШт.от 2 000,00
Подключение наружного блока (под ключ) до 3.5 кВтШт.от 2 000,00
Подключение кондиционера Ballu к электросети до 3.5 кВтШт.от 1 500,00
Подключение медных туб (вальцовка и вакуумирование) до 3.5 кВтШт.от 1 500,00
Подключение после прокладки трассы (стоимость за 2 блока) до 3.5 кВт Шт.4 500,00
Комплексный сервис до 3.5 кВтШт.3 500,00
Заправить хладагентом до 3.5 кВтШт.3 500,00

ПОДКЛЮЧЕНИЕ КОНДИЦИОНЕРА BALLU • ЦЕНА НА 4.5 / 5.0 кВт (18 BTU)

Подключение кондиционера Ballu • внутренний блок (под ключ) до 5.0 кВтШт.от 2 500,00
Подключение наружного блока (под ключ) до 5.0 кВтШт.от 2 500,00
Подключение кондиционера Ballu к электросети до 5. 0 кВтШт.от 1 500,00
Подключение медных туб (вальцовка и вакуумирование) до 5.0 кВтШт.от 1 500,00
Подключение после прокладки трассы (стоимость за 2 блока) до 5.0 кВтШт.4 500,00
Комплексный сервис до 5.0 кВтШт.
3 500,00
Заправить хладагентом до 5.0 кВтШт.3 500,00

ПОДКЛЮЧЕНИЕ КОНДИЦИОНЕРА BALLU • ЦЕНА НА 7.0 / 8.0 кВт (24 / 30 BTU)

Подключение кондиционера Ballu • внутренний блок (под ключ) до 8.0 кВтШт.от 3 000,00
Подключение наружного блока (под ключ) до 8.0 кВтШт.от 3 000,00
Подключить кондиционер Ballu к электросети до 8.0 кВтШт.от 1 500,00
Подключение медных туб (вальцевание+вакуумирование) до 8.0 кВтШт.от 1 800,00
Подключение после прокладки трассы (стоимость за 2 блока) до 8. 0 кВтШт.5 500,00
Комплексный сервис до 8.0 кВтШт.3 500,00
Заправить хладагентом до 8.0 кВтШт.4 500,00

ПОДКЛЮЧЕНИЕ КОНДИЦИОНЕРА БАЛУ • ЦЕНА НА 10 кВт (36 BTU)

Подключение кондиционера Балу • внутренний блок (под ключ) до 10 кВтШт.от 3 000,00
Подключение наружного блока (под ключ) до 10 кВтШт.от 3 000,00
Подключить кондиционер Балу к электросети до 10 кВтШт.от 1 500,00
Подключение медных туб (вальцовка и вакуумирование) до 10 кВтШт.от 1 800,00
Подключение после прокладки трассы (стоимость за 2 блока) до 10 кВтШт.5 500,00
Комплексный сервис до 10 кВтШт.3 500,00
Заправить хладагентом до 10 кВтШт.5 000,00

ПОДКЛЮЧЕНИЕ КОНДИЦИОНЕРА БАЛУ • ЦЕНА НА 12 / 14 / 16 кВт (48 BTU)

Подключение кондиционера Балу • внутренний блок (под ключ) до 16 кВтШт.от 4 000,00
Подключение наружного блока (под ключ) до 16 кВтШт.от 4 000,00
Подключение кондиционера Балу к электросети до 16 кВтШт.от 1 500,00
Подключение медных туб (вальцовка и вакуумирование) до 16 кВтШт.от 2 000,00
Подключение после прокладки трассы (стоимость за 2 блока) до 16 кВтШт.от 7 000,00
Комплексный сервис до 16 кВтШт.4 500,00
Заправить хладагентом до 16 кВтШт.6 500,00
