Сифон PROFcool SCU-032 (РОССИЯ) для кондиционера

Сифон PROFcool SCU-032 (РОССИЯ) для кондиционера | Дренажный сифон с обратным клапаном

Производство Россия

Оптовые продажи

Высокое качество

Срок службы 50 лет

Стать дилером производителя сифона PROFcool SCU-032

Если Вы хотите стать официальным дилером просто заполните заявку, и мы с Вами свяжемся.

Сифон PROFcool SCU-032 Описание

Описание сифона для сбора конденсата от систем кондиционирования воздуха

Описание сифона PROFcool SCU-032

Входной патрубок Ø32мм под пайку ПП трубы с эластичным переходником для подсоединения труб Ø16, Ø20, Ø25мм. Выпускной патрубок Ø16, Ø20, Ø32мм.

При сливе дренажа от систем кондиционирования воздуха вода проходит через три патрубка, герметично соединенные между собой с помощью уплотнительных прокладок и уголков.

Патрубки имеют гидрозатвор высотой 93мм и механическое запахозапирающее устройство в виде шарика, который при высыхании гидрозатвора не пропускает запахи из канализации.

Вес: 0,35 кг, Пропускная способность: 0,09 л/с, Срок службы: не менее 50 лет.

Независимый видео обзор сифона PROFcool SCU-032 от профессионального монтажника

Наша компания благодарна за проделанную работу и экспертную оценку.
Мы будет продолжать развивать продукт и делать его лучше.

Под брендом PROFcool так же выпускаются

другие разновидности сифонов для конденсата:

Мембранный сифон
PROFcool МSP 16-32

Капельная воронка
PROFcool VSP-32

Сифон PROFcool SCU-032 Обзор

Обзор сифона для сбора конденсата от систем кондиционирования воздуха

Сифон PROFcool SCU-032 Фотогалерея

Фотографии сифона для сбора конденсата от систем кондиционирования воздуха

Сифон PROFcool SCU-032 Паспорт изделия

Паспорт сифона для сбора конденсата от систем кондиционирования воздуха

Назначение:

Встроенный сифон для сбора конденсата от систем кондиционирования воздуха.

Описание:

Встроенный сифон для сбора конденсата от систем кондиционирования воздуха, вертикальный, с гидрозатвором высотой 93мм и механическим запахозапирающим устройством, не пропускающим запах из канализации при высыхании воды в гидрозатворе, с декоративной крышкой. Входной патрубок Ø32мм под пайку ПП трубы с эластичным переходником для подсоединения труб Ø16, Ø20, Ø25мм. Выпускной патрубок Ø16, Ø20, Ø32мм.

Комплектация:

1. Нижняя часть монтажной коробка 166*120*42мм (В*Ш*Г) из УПС.

2. Верхняя часть монтажной коробки 176*130*48мм (В*Ш*Г) из УПС, имеющая подрезаемую по уровню штукатурки декоративную крышку 176х130мм с пружинными зажимами для крепления к нижней монтажной коробке.

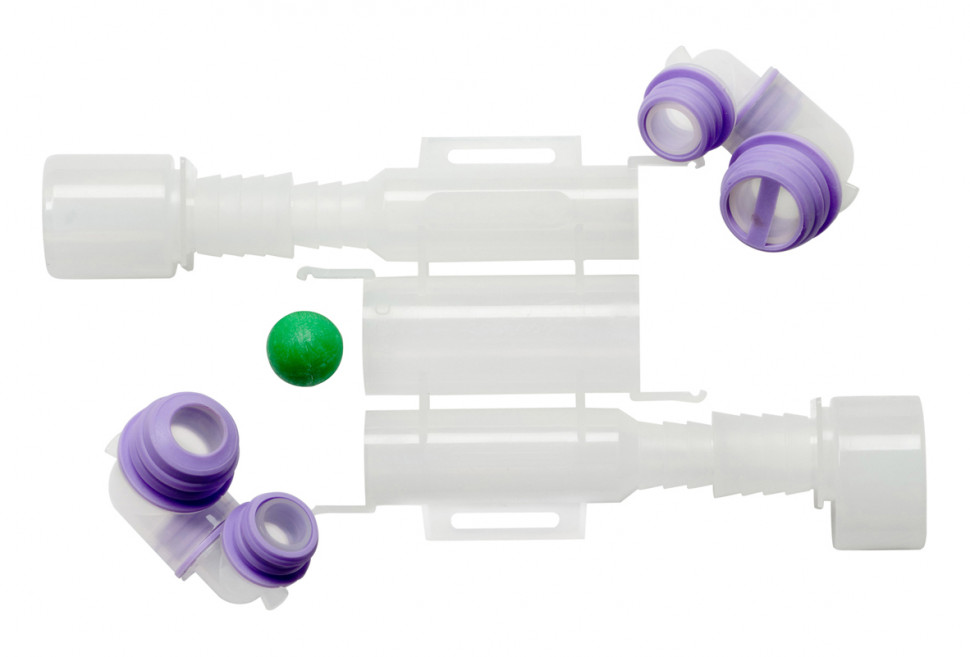

3. Сифон разборный с гидрозатвором и механическим запахозапирающим устройством – шариком, из ПП.

Технические характеристики:

Присоединительные размеры: Вход Ø16, Ø20, Ø25, Ø32мм, Выход Ø16, Ø20, Ø32мм.

Вес: 0,35 кг.

Пропускная способность: 0,09 л/с.

Срок службы: не менее 50 лет.

Принцип действия:

При сливе дренажа от систем кондиционирования воздуха вода проходит через три патрубка, герметично соединенные между собой с помощью уплотнительных прокладок и уголков. Патрубки имеют гидрозатвор высотой 93мм и механическое запахозапирающее устройство в виде шарика, который при высыхании гидрозатвора не пропускает запахи из канализации.

Для исключения возможности образования воздушной пробки,

необходимо организовать подсос воздуха на входном патрубке.

Сифон PROFcool SCU-032 Монтаж

Монтаж сифона для сбора конденсата от систем кондиционирования воздуха

Особенности монтажа в углубление стены:

1.Корпус сифона монтируется в углублении стены строго вертикально, чтобы надпись ”UP” была сверху. Расстояние по вертикали от выпускного патрубка кондиционера до сифона должно быть не менее 250 мм.

2. К входному и выпускному патрубку подсоединяются трубопроводы.

3. Перед заделкой трубопроводов провести гидравлические испытания в соответствии с п. 4.15 СНиП 3.05.01-85 «внутренние санитарно-технические системы».

4. Лицевую крышку сифона необходимо закрыть во избежание царапин во время отделки.

5. После проведения испытания и завершения отделки стены, верхняя часть монтажной коробки отрезается вровень к поверхности стены по углубленным ребрам.

6. Затем крышка отрезается по ближайшему углублению на ребрах и закрывается на пружинные зажимы к нижней части монтажной коробки.

Особенности монтажа по верх стены (например, в канализационной шахте):

1. Сифон монтируется сразу на стену. Он может быть установлен как в монтажной коробке так и без нее. К месту установки необходим доступ для дальнейшего обслуживания сифона. Расстояние по вертикали от выпускного патрубка кондиционера до сифона должно быть не менее 250 мм.

2. К входному и выпускному патрубку подсоединяются трубопроводы.

3. Необходимо провести гидравлические испытания в соответствии с п. 4.15 СНиП 3.05.01-85 «внутренние санитарно-технические системы».

Сифон PROFcool SCU-032 Обслуживание

Обслуживание сифона для сбора конденсата от систем кондиционирования воздуха

1. Снять декоративную крышку.

2. Вынуть из корпуса сифона уголки верхние и нижние. Снимая нижние, будьте аккуратны т.к. там будет шарик.

3. Промыть сифон и уголки.

4. Установить декоративную крышку.

ВНИМАНИЕ!!! РЕКОМЕНДУЕТСЯ ПЕРЕД КАЖДЫМ СЕЗОННЫМ ИСПОЛЬЗОВАНИЕМ КОНДИЦИОНЕРА ПРОДЕЛЫВАТЬ ДАННУЮ ПРОЦЕДУРУ ВО ИЗБЕЖАНИЕ ЗАСОРЕНИЯ.

PROFcoolО производителе

Разработка и производство изделий климатического и сантехнического направления.

Все изделия PROFcool:

Сифон PROFcool SCU-032
Капельная воронка PROFcool VSP-32
Мембранный сифон PROFcool МSP 16-32
Дренажный переходник Ø15-Ø20-Ø24-Ø32-Ø38
Дренажный тройник Y 16/16/16
Дренажный переходник 16/20-20
Фиксатор поворота TAR-20/45
Фиксатор поворота TAR-20/90
Фиксатор поворота TAR-16/90
Фиксатор поворота TAR-16/45
Кронштейн PROFcool P-450

PROFcool Климатическая техника

На рынке климатического оборудования мы работаем с 2008 года.
Монтаж и сервис кондиционеров, отопительных систем,
вентиляции и других инженерных систем.
Наш интернет-магазин кондиционеров
Монтаж и установка кондиционеров

Производство Россия. Оптовые продажи.

Изделия не подлежат обязательной сертификации
ООО «РЕВАНШ», 129626, г. Москва, проспект Мира, д.96, стр.16
Контакты и реквизиты компании

Сифон для кондиционера встраиваемый Alcaplast AKS 4

Написать отзыв

Ваш отзыв:

Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Оценка: Плохо Хорошо

Как заказать товар

1. Большинство товаров, представленных в Интернет-магазине «Аква-гарант», имеется в постоянном наличии на складе. Поэтому приобрести продукцию Вы можете

непосредственно у нас в магазине, по адресу: г.Волгоград, ул.Восточная, 21Б.

Заказать товар вы можете:

с помощью корзины заказов
прислать список необходимых товаров с точным наименованием и артикулом на электронную почту [email protected]
прислать список товаров на Viber/WhatsApp 8-902-098-37-38

При оформлении заказа обязательно указывайте:

— город доставки

— контактные данные

— форма оплаты (при безналичной форме оплаты от организации, необходима будет карта партнера для выставления счета).

2. Доставка по городу является платной услугой. Осуществляется по предоплате, условия и стоимость уточняйте у менеджеров компании.

3. Доставка по России Транспортной компанией. Осуществляется по предоплате. Сроки и стоимость доставки Вы можете уточнить на сайтах компаний:

«СДЭК»

«ПЭК»

«Деловые линии»,

или у наших менеджеров.

Как оплатить товар

1. Оплата за наличный расчет. Производится в рублях непосредственно в кассе магазина.

2. Оплата банковской картой. Производится также в магазине (филиале).

3. Безналичным способом по выставленному счету (После оформления заказа через корзину, счет будет выслан на электронную почту).

Рекомендуемые товары
Не забудьте купить

show_more show_less

bookmarkrocketphone

Шариковый сифон для слива конденсата – идеальное решение для AHU

ШАРОВОЙ СИФОН ДЛЯ СЛИВА КОНДЕНСАТА HVAC

Соединитель из пропилена, стойкий к коррозии и гниению, для отвода конденсата в системах кондиционирования воздуха при низком давлении. Продукт в стандартной упаковке рассчитан на максимальное давление 600 Па.

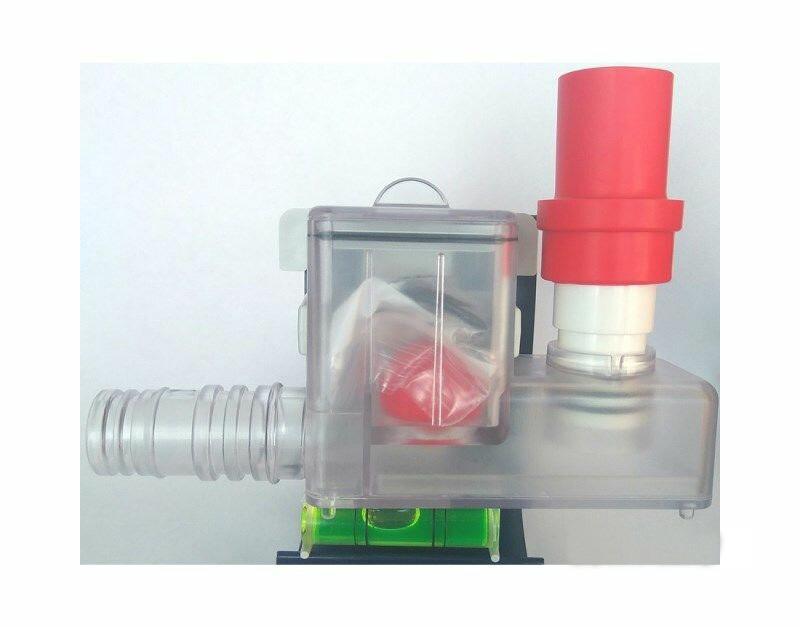

ШАРОВОЙ СИФОН

В случае крайне низкого давления удлинительную трубку или колено можно укоротить или поставить в наклонном положении (см. таблицу размеров).
Встроенный шаровой кран предотвращает подсос воздуха через вывод при отсутствии конденсата. Он прост в обслуживании и уходе. При соединении розетки с разъемом розетку следует смочить водой с мылом. Каждая система слива конденсата HVAC должна быть снабжена отдельным сифоном. Трубы после соединителя могут быть установлены на трубах рыночных диапазонов.

3д модель

схема

КАК ЭТО РАБОТАЕТ

Как работает сифон при отводе конденсата смотрите в следующем видео.

НАГРЕВАТЕЛЬ
Использовать кабель с наружным диаметром 8 мм
Подключить к сети 230 В переменного тока
Нагреватель полностью регулирует сам себя
Нагреватель в сборе в шаровом гнезде
Данные 5104-7310
Питание 230 В переменного тока
Предохранитель 400 мА макс.
Датчик температуры 10К 25 °С
Нагревательный элемент 33E/5W
Для обеспечения степени защиты IP 66 необходимо использовать монтажные отверстия и закрыть их крышками
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
Очень компактный размер
Клапан закрывает проход, когда он не нужен, не допуская попадания бактерий и грязного воздуха в блок.
Работает в обоих условиях PA+ или даже PA-Давление выше 600 Па. Это идеальное решение для компактного устройства.
Можно добавить нагреватель на 230 В или 24 В, если блоки находятся на улице, чтобы избежать опасности замерзания.

ТЕХНИЧЕСКИЕ
BIE5080
Напряжение питания ≈ 230 В переменного тока
Выходное напряжение ≈ 20-32 В переменного тока
BIE5070
Напряжение питания 24 В переменного/постоянного тока
Резисторы нагревательные 100 ОМ
t° переключения на 3°С и 7°С
PDF
Дата публикации: 08. 02.2017
Скачать
ШАРОВОЙ СИФОН ДЛЯ СЛИВА КОНДЕНСАТА HVAC и SIPHON MK
Конденсат образуется при работе кондиционера. Для сбора влаги в конструкции внутреннего блока предусмотрен специальный поддон. Слив конденсата осуществляется сливным шлангом. По правилам климатическое оборудование для сброса воды должно быть подключено к канализационной системе. Сифон с гидрозатвором предотвращает проникновение неприятных запахов в квартиру.
Вывод сливного шланга наружу через отверстие в стене — самый простой способ слива конденсата. Гибкая трубка длиной 80 см служит для отвода образовавшейся влаги. У простого и доступного варианта есть свои минусы: это запрещено СНиП, капли падают на прохожих, зимой замерзает дренажная труба. В частном доме добавляется размытие отмостки. Оптимальный выход – подключение кондиционера к канализации. Непременным условием правильного монтажа является установка сифона с запахозапорным устройством. Он позволяет жидкости проходить в одном направлении, препятствуя проникновению в помещение не только запаха, но и вредных газов.
Обычный сифон имеет U-образную форму. В колене, соединяющем вход и выход, остается вода, которая является преградой для выхода канализационных запахов. При использовании сантехнических приборов вода в гидрозатворе часто меняется, уровень не успевает снижаться. В случае с кондиционером поток влаги неравномерный, если оборудование не работает, то и конденсат не сливается. Сифон высыхает, при отсутствии водной преграды газы проникают в помещение.
Обратный клапан для слива кондиционера помогает предотвратить неприятную ситуацию. Устройство перекрывает воздушные и канализационные стоки, а конденсат проходит беспрепятственно. В качестве запирающего механизма используется шаровая или пружинная диафрагма из АБС-пластика.
Стандартный вариант громоздкий. Высота гидрозатвора должна быть в пределах 140-320 мм. Патрубки выполнены прозрачными для визуального осмотра. Выходной диаметр 40 мм. В качестве гидрозатвора может быть подключена стиральная машина. Модель рекомендуется для повышенного давления или вакуума в дренажном трубопроводе. Среди недостатков агрегата: большой размер, благоприятная среда для развития бактерий, вероятность пересыхания.
Компактное исполнение для скрытого и поверхностного монтажа. Устройство снабжено гидрозатвором и механизмом блокировки запаха в виде шарика из АБС-пластика. При снижении уровня гидрозатвора запорный клапан перекрывает патрубок. Модель оснащена чистящей камерой для сбора грязи. Вход в сифон вертикальный или горизонтальный, труба DN32. Горизонтальный выход DN40.
Сифон скрытого монтажа с вертикальным подключением
Сифонный узел для слива кондиционера в канализацию спрятан в пластиковом ящике. Корпус агрегата монтируется в стену. Тип размещения – вертикальный, высота гидрозатвора – 50 мм. Размер корпуса 100х100х60 мм. К коробу подсоединяются две трубы – подводящая труба и отводящая к канализации. Возможно подключение дренажных шлангов трех диаметров: 20, 26, 32 мм. Внутри корпуса находится прозрачная кассета с гидрозатвором и запахозапорным устройством. Клапан открывается при прохождении конденсата и опускается после выхода воды. Кассета сменная, самостоятельно извлекается и очищается от грязи.
В комплект входит строительная заглушка и декоративная крышка с пружинными зажимами. При выборе места установки учитывается требование – минимальное расстояние между выходом сплит-системы и сифоном 2 м. Для обслуживания агрегата достаточно снять декоративную крышку.
Сухой блок
Использование гидрозатвора – простое и дешевое решение проблемы блокировки неприятных канализационных запахов. Без регулярного обновления водного барьера его преимущества исчезают.
Сухой сифон для кондиционера представляет собой конструкцию с мембраной, поворотным затвором или трубкой, выполняющей роль обратного клапана.
Наиболее распространенным вариантом является эластичная трубка с молекулярной памятью. В обычном состоянии она закрыта и герметизирует канализационные газы. Во время прохождения воды трубка раскрывается, затем возвращается к своей первоначальной форме. Преимущества сухого уплотнения:
компактный размер;
благодаря гладкой поверхности мембраны или трубки устройство не засоряется;
служит надежным препятствием для распространения запаха из канализации;
зимой не замерзает;
отсутствие колен обеспечивает высокую пропускную способность;
допускается вертикальная и горизонтальная установка.
Сухой сифон используется не только для слива кондиционеров, его устанавливают под ванны и раковины на даче.
Вторым пунктом классификации является способ отвода конденсата:
вертикальный выпуск;
горизонтальный выпуск;
комбинированный вариант.
Как выбрать сифон для слива конденсата из кондиционера
Сифоны устанавливаемые для слива конденсата различаются размерами и конструкцией. При выборе модели учитывают несколько критериев:
Диаметр выхода для отвода конденсата. Размер сливного шланга должен соответствовать входному отверстию сифона.
Свободное место для установки устройства оценивается. Размеры модели могут не влезать в отведенную площадь.
Для встраиваемых сифонов оценивается глубина монтажной ниши, в которой устанавливается агрегат.
Производительность агрегата должна соответствовать количеству конденсата. Необходимая информация указана в характеристиках устройств. Сифон с малым расходом не подходит для кондиционеров с большим объемом конденсата.
Резиновые уплотнители на входе и выходе агрегата обеспечивают герметичность соединения. Если сифон находится под прямыми солнечными лучами, ультрафиолетовый свет быстро выведет его из строя. В такой ситуации необходима скрытая установка.
Монтаж дренажной системы
От сливного отверстия внутреннего блока кондиционера прокладывается гибкий шланг. Для его размещения в стене пробивается штроба.
Линия не должна делать резких поворотов, они препятствуют равномерному течению жидкости. Допустим угол 45°.
Для обеспечения отвода конденсата самотеком шланги укладывают с уклоном 1-2 см на 1 м длины. Не допускается провисание шлангов.
Перед входом в канализационную трубу устанавливается сифон с гидрозатвором, отсекающий неприятные запахи. Монтаж осуществляется с помощью обжимных гаек. Направление потока указано на корпусе устройства. Стрелка помогает определить вход и выход. Подключение к канализационной сети производится с разрывом струи. После установки система тестируется.
Основные производители
Hutterer & Lechner
Лидером по производству сифонов для систем кондиционирования является австрийская компания Hutterer & Lechner (HL). Продукция отличается высоким качеством и простотой конструкции. Технология оснащения агрегатов гидрозатвором и запорным шаровым краном предотвращает появление неприятных запахов. Компания предлагает сифоны различных моделей:
ГЛ 136.2 — сифон с гидрозатвором;
ГЛ 138 — встраиваемая система;
ХЛ 136 Н — узел с гидрозатвором и шаровым запахозапорным устройством.
Vecamo
Итальянская фирма Vecamo предлагает настенный сифон для кондиционера, обеспечивающий легкий доступ к входам и выходам. В комплект входят соединители для подключения различных дренажных шлангов. Прозрачный пластиковый корпус дает возможность следить за состоянием салона.
McAlpine
Самозакрывающийся дренажный клапан или сухой сифон McAlpine серии MacValve доступен в двух установочных размерах: 32 мм и 40 мм. В компактном пластиковом корпусе установлена полимерная трубка, выполняющая функцию запахозапирающего устройства. Рекомендуется вертикальная установка, но приемлема горизонтальная установка. В первом случае пропускная способность составляет 1,58-275 л/с, во втором ниже — 0,7-1,7 л/с.
Конструкция сифонов с обратным клапаном для слива конденсата в канализацию продумана профессионалами.
