Руководство пользователя TCL 10W3E1-A Оконный кондиционер мощностью 10 000 БТЕ

TCL 10W3E1-A Оконный кондиционер мощностью 10 000 БТЕ — Руководство по эксплуатации — Руководство по эксплуатации в формате PDF.
Документы : Загрузить!
Руководство пользователя
• Руководство пользователя — (английский, французский, испанский)
Другие документы
• Гарантия — (английский)

Содержание

• Начнем!
• Как управлять кондиционером
• Поиск и устранение неисправностей
Руководство пользователя
Приступим!

Шаг 1: Тестирование

Прежде чем устанавливать кондиционер, давайте протестируем его, чтобы убедиться, что он безопасно доставлен в ваш дом, а уровень мощности в розетке соответствует требованиям для работы переменного тока. Поместите его на плоскую поверхность, вставьте в розетку только напрямую (ни в коем случае не используйте удлинитель или другое устройство) и включите его.

Затем используйте кнопку Mode на панели управления, чтобы изменить AC на Cool Mode, и нажмите стрелку вниз, чтобы установить температуру на самое низкое значение. Через 3 минуты кондиционер должен дуть холодным воздухом.

Шаг 2: Установка

Несколько замечаний перед установкой:

• Этот блок предназначен для установки в стандартное двустворчатое окно.
• Перед установкой проверьте размер окна.

1. С помощью (4) прилагаемых винтов 3/8 дюйма прикрепите верхнюю монтажную рейку к устройству.

2. Прикрепите расширители оконной панели в виде гармошки к блоку. Они помечены как «правый» и «левый». Потяните их переднюю кромку на максимальную ширину. Затем вставьте расширители панели в пазы с канавками (сдвиньте их вниз) по бокам устройства и убедитесь, что они плотно вставлены в металлические направляющие.

3. Аккуратно поместите оконный кондиционер в окно, где он будет установлен (для этого шага рекомендуется 2 человека). Надежно закройте окно. Блок переменного тока должен быть слегка наклонен наружу, чтобы вода могла стекать из блока.

4а. Прикрепите кондиционер к оконной раме с помощью прилагаемых винтов ½”. Закрепите каждый удлинитель панели (левый и правый). Возможно, вам придется просверлить пилотное отверстие в оконной раме, чтобы прикрутить эти винты к створке окна.

4б. Прикрепите замочную рамку между удлинителем панели и подоконником и закрепите их вместе с помощью входящего в комплект стопорного винта ¾”. Повторите для каждой стороны.

4с. Прикрепите замок створки между верхней частью раздвижного окна и оконной рамой, используя 1 из прилагаемых винтов ¾”, чтобы закрыть окно.

4д. Чтобы предотвратить попадание наружного воздуха в помещение, вставьте пенопластовый верхний уплотнитель окна. Вы можете обрезать верхнюю часть пенопласта, чтобы она соответствовала ширине окна.

5. Включите устройство в электрическую розетку, как указано выше в требованиях к электропитанию. Установите устройство в режим охлаждения.

Как управлять кондиционером

Все основные сведения, которые вам необходимо знать, чтобы сохранять спокойствие!

1. Питание – включение и выключение кондиционера.

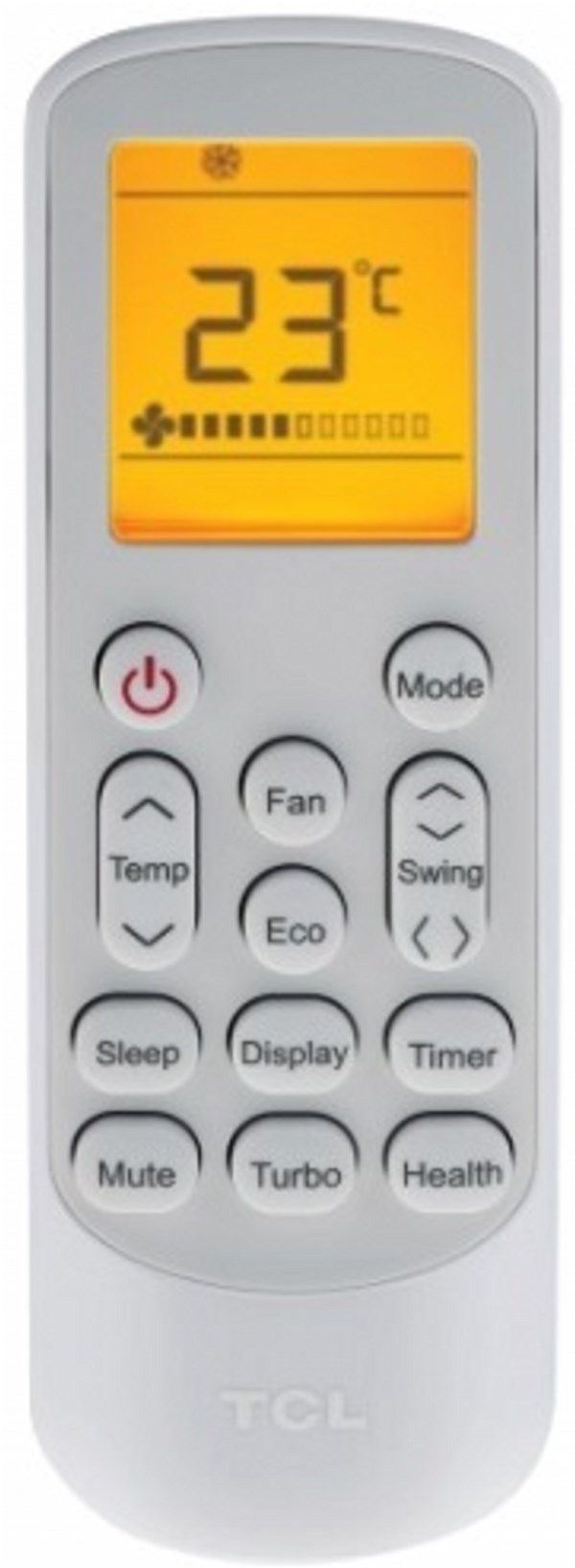

2. Кнопки – используйте эти кнопки на панели управления или пульте дистанционного управления для увеличения или уменьшения желаемой температуры или времени с помощью таймера. Диапазон температур: 61-88 градусов по Фаренгейту или 16-31 градус Цельсия.

3. Дисплей. Нажав кнопку «Дисплей» на пульте дистанционного управления, можно включить/выключить все источники света и светодиодный дисплей. Когда таймер не используется, отображается режим работы и заданная температура. Время будет отображаться под настройкой таймера.

4. Режимы – Нажмите кнопку режима на панели управления, чтобы прокрутить и выбрать РЕЖИМ, ИЛИ выберите РЕЖИМ, нажав нужную кнопку на пульте дистанционного управления.

• Автоматический режим – Устройство автоматически выбирает режим работы (охлаждение, осушение или вентиляция). В этом режиме температура устанавливается в соответствии с температурой в помещении (проверяется датчиком температуры, встроенным во внутренний блок).
• Cool Mode — функция охлаждения позволяет кондиционеру охлаждать помещение и одновременно снижать влажность воздуха. Отрегулируйте скорость вентилятора и температуру до желаемого уровня комфорта. В этом режиме, если Eco не включен, вентилятор может продолжать работать после достижения желаемой температуры.
• Эко-режим — в эко-режиме устройство выключится, как только комната охладится до заданной пользователем температуры. Устройство снова включится, когда температура в помещении превысит установленную пользователем температуру. В экономичном режиме вентилятор будет время от времени включаться на несколько секунд, чтобы получить точные показания температуры.
• Режим вентилятора. Режим вентилятора помогает обеспечить циркуляцию воздуха в вашем доме, но работает только тогда, когда кондиционер вентилируется.
• Скорость вентилятора — нажмите кнопку «Скорость вентилятора», чтобы выбрать параметры скорости вентилятора. Вы можете выбрать Hi, Med, Lo или автоматическую скорость в режиме охлаждения и выбрать Hi, Med, Lo в режиме вентилятора.
• Dry Mode – Эта функция снижает влажность воздуха, чтобы сделать помещение более комфортным. Нажмите кнопку режима, чтобы установить режим сушки. Активируется автоматическая функция чередования циклов охлаждения и вентилятора.

5. Кнопка таймера – нажмите кнопку TIMER на панели или кнопку Timer на пульте дистанционного управления, чтобы установить таймер.

• Включение таймера: при выключенном кондиционере нажмите кнопку таймера, а затем с помощью кнопок установите желаемую температуру. Нажмите кнопку Timer еще раз и с помощью кнопок установите желаемое время до включения кондиционера. Нажмите кнопку таймера еще раз, чтобы начать обратный отсчет.
• Установка таймера выключения: При включенном кондиционере нажмите кнопку «Таймер», а затем с помощью кнопок установите продолжительность времени до выключения переменного тока. Нажмите кнопку таймера еще раз, чтобы начать обратный отсчет.

Примечание. Можно настроить автоматическое отключение или включение через 0,5–24 часа. Каждое нажатие кнопок будет увеличивать или уменьшать таймер. Таймер можно установить с шагом 0,5 часа ниже 10 часов и с шагом 1 час для 10 часов и выше.

Во время настройки загорится индикатор SET. Чтобы отменить установленную функцию, снова нажмите кнопку TIMER.

6. Кнопка перехода в спящий режим — в спящем режиме все индикаторы дисплея через некоторое время выключаются, но индикатор режима сна остается включенным. В режиме SLEEP кондиционер автоматически регулирует температуру и скорость вращения вентилятора, чтобы ночью в комнате было более комфортно. Заданная температура будет автоматически повышаться каждые 30-60 минут и изменяться не более шести раз, пока заданная температура не достигнет 81 или 82 градусов.

7. Кнопка фильтра — после того, как двигатель вентилятора проработает в общей сложности 500 часов, загорится индикатор проверки фильтра, чтобы напомнить пользователю о необходимости очистки фильтра. После того, как вы очистите фильтр, вы можете выключить свет, нажав кнопку «Фильтр».

Звуки при нормальной работе

Вы можете услышать звон, вызванный попаданием воды в конденсатор в дождливые дни или при высокой влажности. Эта конструктивная особенность способствует отводу влаги и повышению эффективности.

Вы можете услышать щелчок термостата, когда компрессор включается и выключается. Вода будет собираться в поддоне в дождливые дни или дни с высокой влажностью. Вода может переливаться через край и капать из устройства снаружи. Вентилятор может работать, даже если компрессор не включен.

Устранение неполадок

Не удается завершить установку? Не волнуйтесь, обычно это легко исправить

Кондиционер не запускается

• Кондиционер отключен от сети
  • Убедитесь, что вилка кондиционера полностью вставлена ​​в розетку
• Перегорел предохранитель/автоматический выключатель сработал
  • Проверьте коробку предохранителей/автоматического выключателя и замените предохранитель или переустановите автоматический выключатель
• Сбой питания
  • Блок автоматически перезапустится при восстановлении питания
  • Предусмотрена защитная выдержка времени (около 3 минут) для предотвращения повреждения компрессора. По этой причине устройство может не начать нормальное охлаждение в течение 3 минут после повторного включения.
• Сработал прерыватель тока
  • Нажмите кнопку RESET, расположенную на вилке шнура питания
  • Если кнопка RESET не остается нажатой, прекратите использование кондиционера и обратитесь к квалифицированному специалисту по обслуживанию.

Кондиционер не охлаждает должным образом

• Поток воздуха ограничен
  • Убедитесь, что переднюю часть кондиционера не блокируют шторы, жалюзи или мебель
• Регулятор температуры может быть установлен неправильно
  • Понизить заданную температуру термостата
• Воздушный фильтр загрязнен
  • Очистите фильтр. См. раздел «Чистка и уход» руководства
  .
• Возможно, в комнате слишком тепло.
  • Подождите, пока комната остынет после включения кондиционера
• Выходит холодный воздух
  • Проверка открытых регистров топки и возврата холодного воздуха
• Охлаждающие змеевики замерзли
  • См. «Замерзание кондиционера» ниже

Кондиционер замерзает

• Лед блокирует поток воздуха и не позволяет кондиционеру охлаждать помещение
  • Установите режим «Высокая вентиляция» или «Высокое охлаждение» и установите термостат на более высокую температуру

Пульт дистанционного управления не работает

• Батарейки вставлены неправильно
  • Проверить положение батарей
• Батареи могут быть разряжены
  • Замена батарей

Снаружи капает вода

• Жаркая и влажная погода
  • Это нормально

В помещении капает вода

• Кондиционер неправильно наклонен наружу
  • Для правильного слива воды убедитесь, что кондиционер слегка наклонен вниз от передней части блока к задней

Вода собирается в поддоне

• Влага, удаляемая из воздуха, стекает в поддон
  • Это нормально в течение короткого периода времени в районах с низкой влажностью и нормально в течение более длительного периода в районах с высокой влажностью

Цифровой дисплей показывает «E1», «E2»

• Датчик неисправен
  • Обратитесь в службу поддержки клиентов

Приложение TCL Home+ теряет подключение к сети переменного тока во время настройки

• Беспроводной маршрутизатор может быть слишком далеко от сети переменного тока
  • Переместите беспроводной маршрутизатор ближе к сети переменного тока.
