Что такое медная трубка в блоке переменного тока?
Медная трубка является одним из компонентов, который необходим в системе кондиционирования воздуха и хладагента. Трубка используется для прохождения хладагента между компонентами системы и предотвращения его утечки в атмосферу. Чтобы система работала эффективно, необходимо правильно определить размеры, схему установки и фитинги.
Во время установки чрезвычайно важно предотвратить попадание влаги, грязи и других загрязняющих веществ в систему. Эти посторонние частицы будут влиять на производительность системы и даже могут привести к повреждению некоторых компонентов.
Во время производства медной трубки внутренняя часть трубки очищается и сушится, а затем запечатывается с обоих концов, чтобы гарантировать, что она останется такой. Вы должны убедиться, что хладагент, который будет использоваться, не вступает в реакцию с медью. Аммиачный хладагент будет реагировать с медью, поэтому его нельзя использовать. Вместо этого придется использовать трубку из нержавеющей стали.
Типы трубок
В основном существует два типа трубок: жесткотянутые и мягкие.
Жесткотянутая медь
Трубки этого типа жесткие, прочные и жесткие. Он не легко сгибается и не должен сгибаться. Фитинги используются для получения конфигурации, необходимой для установки. Длина обычно доступна 10 футов или 20 футов. Для каждого типа существует три стандартных веса с разной толщиной стенки. Трубка типа K имеет самую толстую стенку, за ней следуют тип L и тип M. Если вам нужна трубка с более высоким давлением, следует использовать более толстый тип, чтобы гарантировать, что она выдержит давление хладагента. Внешний диаметр типа L обычно начинается с 3/8 дюйма, за которым следуют 1/2 дюйма, 5/8 дюйма, 3/4 дюйма, 7/8 дюйма, 11⁄8 дюйма, 13⁄8 дюйма, 15⁄8 дюйма, 21⁄ 8 дюймов и 25⁄8 дюймов.

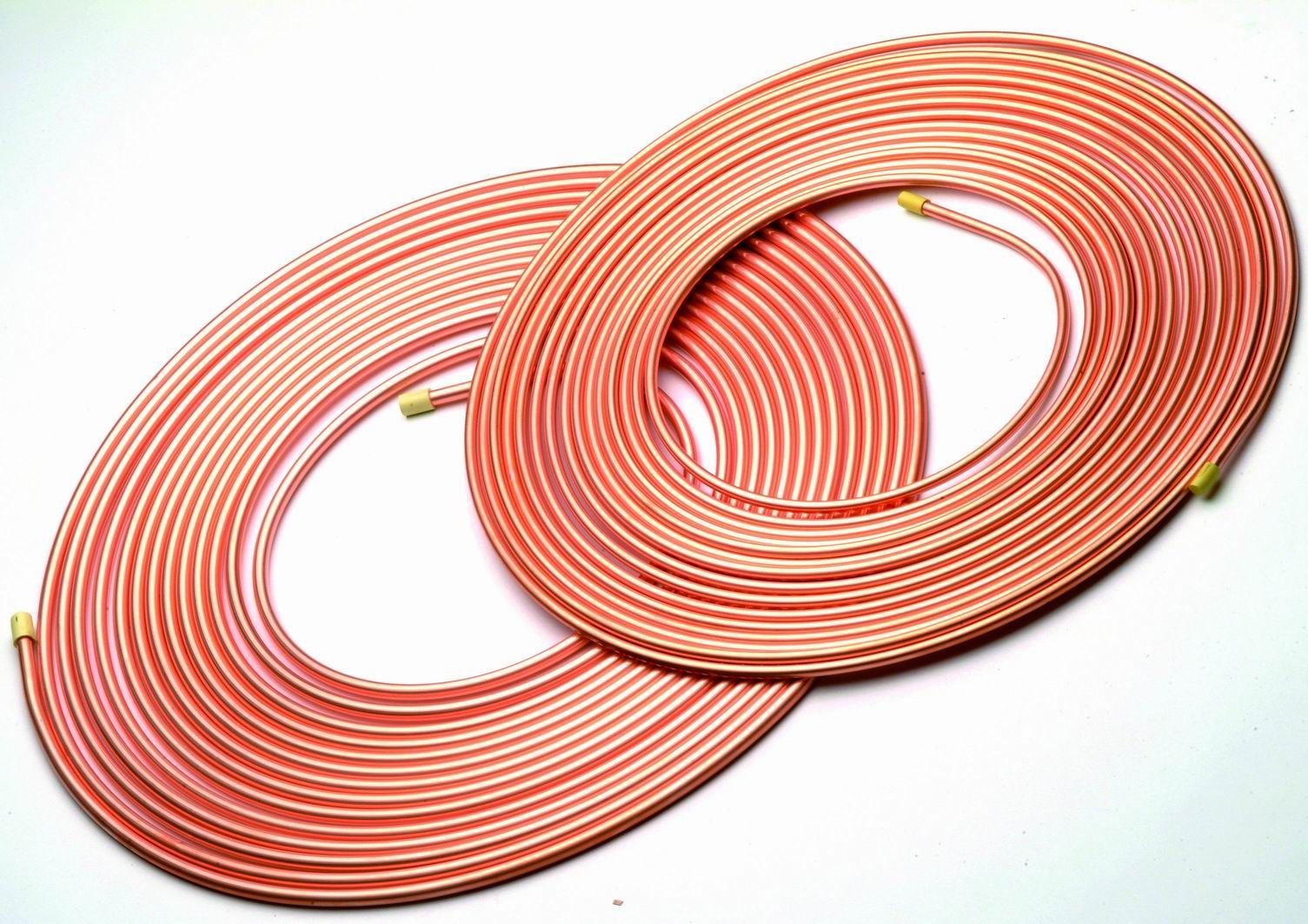

Мягкая медь
Мягкая медь является гибкой и поставляется в рулонах по 25 или 50 футов. Типичный внешний диаметр колеблется от 1/8 дюйма до 13⁄8 дюйма.
Маркировка ACR нанесена на трубку, чтобы указать, что она используется для кондиционирования воздуха и охлаждения. Во время производства эти детали очищаются и обезвоживаются для удаления влаги из трубки. Затем он заполняется газообразным азотом перед закрытием.
Изоляция и меры предосторожности
Чтобы предотвратить поглощение хладагентом излишнего тепла из окружающей среды, медная трубка между испарителем и компрессором на стороне низкого давления системы изолирована. Следовательно, вы сможете увидеть изоляционный материал, обернутый вокруг медных трубок для этой цели. Это также необходимо для предотвращения образования конденсата на трубах.
При обрезке трубки до необходимой длины убедитесь, что вы используете подходящий инструмент, например труборез. Заусенцы на внутренней стороне трубки, образовавшиеся в результате резки, необходимо удалить с трубки, так как эти загрязнения повлияют на поток хладагента, а также влияет на производительность системы.
Если требуется сгибание, обратите внимание, что сгибать можно только изделия из мягкой меди. Используйте подходящие пружины для изгиба труб, чтобы предотвратить сплющивание или перекручивание.
Если требуется пайка или пайка, убедитесь, что вы обучены этому, и строго соблюдайте инструкции производителей.
Носите защитные очки, когда частицы выбрасываются в воздух в результате ваших действий.
Когда вы выполняете процесс отжига, когда вы нагреваете трубку и позволяете ей медленно остывать, убедитесь, что вы используете расширяющееся пламя на расстоянии 1 фута за раз и не концентрируете тепло в одном месте.
Обеспечьте хорошую вентиляцию рабочего места, особенно если в результате вашей работы выделяются пары. Не вдыхайте чрезмерное количество газа и клея.
Редакторы
Алора Бопрай
Штатный писатель
Алора Бопрай является производителем цифрового контента для категорий домашней гарантии, HVAC и сантехники в Today’s Homeowner.
Она получила степень бакалавра психологии в Университете Святой Схоластики и степень магистра в Денверском университете. Прежде чем стать писателем для Today’s Homeowner, Алора писала в качестве внештатного автора для десятков клиентов, занимающихся благоустройством дома, и информировала домовладельцев о солнечной промышленности в качестве писателя для EcoWatch. Когда она не пишет, Алору можно найти за планированием своего следующего проекта по благоустройству дома своими руками или замыслом своего следующего романа.
Подробнее
Роксана Даунер
Редактор
Роксана Даунер — коммерческий редактор в Today’s Homeowner, где она занимается всем, от ремонта фундамента до установки солнечных батарей. Она обладает более чем 15-летним опытом написания и редактирования, чтобы использовать ее скрупулезный подход к обеспечению точного, актуального и привлекательного контента. Ранее она редактировала материалы для таких изданий, как MSN, Architectural Digest и Better Homes & Gardens.
Выпускница Университета Пенсильвании, Роксана теперь владелица дома в Оклахоме, энтузиаст DIY и гордая мать игривого мопса.
Подробнее
4 вида медных труб и фитингов
Перейти к содержимомуТрубки и фитинги для ОВКВ
Медные трубки и фитинги, используемые в системах кондиционирования и охлаждения, разработаны и обработаны для ОВКВ и часто заправлены азотом. Азот поддерживает чистоту и сухость трубок, предотвращая окисление/коррозию. Этот тип трубок используется для подачи горячей и холодной воды, а также для линий хладагента в системах отопления, вентиляции и кондиционирования воздуха.
Мягкая медная трубка
Мягкая медная трубка легко сгибается, и ее можно протолкнуть вокруг препятствий и конструкций. Говорят, что такая медь отожжена. В мире металлургии медь, латунь и серебро медленно охлаждаются на воздухе, поэтому они остаются в таком состоянии, чтобы их можно было формировать или формировать определенным образом.
Это дороже, когда он отожжен. Этот тип меди используется в сплит-системах HVAC и тепловых насосах. Они легко развальцовываются для соединений.
Трубки из закаленной меди
Трубки из закаленной меди используются для водопроводов, коммерческого охлаждения и ОВКВ. Этот тип трубок соединяется с помощью рифленых, компрессионных, гофрированных или потовых соединений. Прогоны в основном прямые, за исключением тех мест, где они должны изгибаться, чтобы обойти конструкцию. Для выполнения изгиба используются локтевые фитинги.
Калибровка медных трубок
Медные трубки обычно бывают мягкими или жесткими.
Тип K является самым толстым из всех типов и часто используется под землей. Он покрыт или может быть покрыт полиэтиленовым покрытием. Обычно он доступен в виде жесткотянутых прямых секций и в отожженных рулонах.
Тип L тоньше, чем тип K, и используется для водоснабжения и напорных систем. Этот тип также доступен в отожженных рулонах.
Тип M тоньше, чем тип L, и используется при низком давлении. Он доступен в основном в жестких прямых участках.
Тип DWV — это самая тонкая из всех медных трубок, которая используется в таких областях, как канализация, вентиляция и дренаж. Так же, как тип M, этот тип доступен в жестких прямых участках.
Медная трубка номинального размера
Трубки этого типа не используются с хладагентами HVAC и могут использоваться в качестве дренажа, водопровода и устройств с минимальным давлением. Он бывает твердым и мягким. Внешний диаметр (НД) на 1/8 дюйма больше внутреннего диаметра. Все фитинги должны соответствовать номинальному или внешнему диаметру. Фитинги не должны подходить друг к другу, так как это приведет к утечкам и потере давления.
Другие типы трубок
Кроме медных трубок существуют и другие типы. Алюминиевые, стальные, нержавеющие и пластиковые трубы используются в системах отопления, вентиляции и кондиционирования воздуха и холодильных установках.
Обучение и приобретение навыков развальцовки, соединения, сгибания, пайки и пайки трубок в системе ОВКВ является одним из навыков, которыми должен овладеть любой специалист по ОВКВ.
