Устройство сплит системы кондиционера: устройство и принцип работы сплит-системы в квартире

Конструктивные элементы и особенности кондиционера (сплит-система)

В этом разделе описывается конструкция кондиционера сплит-системы и ее основные компоненты на примере настенной сплит-системы. Выясняются причины, по которым компоненты сплит-системы размещаются в двух блоках. Указаны основные преимущества сплит-систем перед моноблочными кондиционерами.

Основные компоненты кондиционера сплит-системы

Сплит-система — это кондиционер, состоящий из двух блоков — внутреннего и наружного. Наружный (внешний) блок размещают снаружи на стене здания, иногда в подсобном помещении, на крыше или на земле. Внутренний блок устанавливают непосредственно в помещении, которое нужно кондиционировать. Блоки соединяются тонкими медными трубками, по которым циркулирует фреон.

Как и у любого кондиционера, основными компонентами сплит-системы являются компрессор, который повышает давление фреона и заставляет его циркулировать по трубкам, два теплообменника — испаритель (где жидкий фреон испаряется) и конденсатор (где газообразный фреон переходит в жидкое состояние), и регулятор потока.

• Во внутреннем блоке сплит-системы размещен испаритель, обдувающий его воздухом вентилятор, и вспомогательные компоненты (панель управления и т.п.).
• Во внешнем блоке сплит-системы находится конденсатор, вентилятор, капиллярная трубка и компрессор — самая громоздкая и шумная деталь кондиционера.

Существуют мультисплит-системы, в которых к одному внешнему блоку подключаются несколько (два, три или четыре) внутренних. Они позволяют кондиционировать несколько соседних помещений.

Конструкция сплит-системы на примере настенного кондиционера (подробно)

Рассмотрим более подробно состав сплит-системы:

В наружном блоке установлен компрессор (1), четырехходовой клапан (2), теплообменник — конденсатор (3) и капиллярная трубка. Компрессор закрыт звукоизоляцией (4). Вентилятор (5) через жалюзи кожуха (6) и решетку (7) обдувает конденсатор воздухом.

Соединение с трубками холодильного контура осуществляется двухходовым клапаном (8) и трехходовым клапаном (9).

Конденсат из внешнего блока попадает в поддон (10) и сливается через патрубок (11). Во внутреннем блоке находится теплообменник — испаритель (12), который обдувается воздухом при помощи вентилятора (13).

Воздух из помещения забирается через решетку (14) и фильтр (15). Через направляющие жалюзи (16) и створки (17) обработанный воздух подается в помещение.

На лицевой панели (18) размещены светодиоды (19), сигнализирующие о текущем режиме работы и неисправности кондиционера.

Плата управления (20) позволяет управлять работой всего кондиционера.

Внутренний блок устанавливается на монтажную пластину (22), которая в свою очередь крепится к стене.

Преимущества сплит-систем перед моноблочными кондиционерами

• Основная особенность сплит-системы
  — низкий уровень шума. Если моноблок (оконный или мобильный кондиционер) создает шум 42-46 дБ, то внутренний блок настенной сплит-системы — 28-30 дБ, а в ночном режиме около 21-22 дБ — это низкий уровень шума. Высокий уровень шума создает лишь наружный блок сплит-системы, в котором стоит компрессор.
• Занимает мало места в помещении:
  внутренний блок размещается на стене и не мешает людям. Его размеры около 70х25х20 см. Для сравнения: размеры мобильного кондиционера около 90х50х50 см и ставить его надо на пол.
• Именно сплит-системы оснащаются всеми техническими новинками: инвертором, ионизатором, различными воздушными фильтрами и т.п. В результате, в отличие от моноблочного кондиционера, настенная сплит-система может не только охладить воздух, но и очень качественно очистить его. Система управления сплит-системами также более совершенна — все они снабжаются пультами ДУ со множеством функций и режимов.
• Относительно простая конструкция. В результате стоимость настенных сплит-систем невысока (от $300-400 за сплит-систему небольшой мощности).

К недостаткам сплит-систем можно отнести необходимость монтажа, причем достаточно сложного, требующего специальных инструментов и высокой квалификации монтажников. Кроме того, настенные сплит-системы не позволяют подавать в помещение свежий воздух (некоторые производители снабжают настенные сплит-системы трубочкой, по которой подается воздух с улицы, но такой приток явно недостаточен по санитарным нормам).

Кстати, «предком» современных сплит-систем может считаться первый комнатный кондиционер, выпущенный компанией General Electric еще в 1929 году. Поскольку в качестве хладагента в этом устройстве использовался аммиак, пары которого небезопасны для здоровья человека, компрессор и конденсатор кондиционера были вынесены на улицу. То есть, по своей сути, это устройство было самой настоящей сплит-системой!

Основная литература

1. «Системы кондиционирования и вентиляции: теория и практика», Евроклимат, стр. 84-90 (раздел 3.2 Кондиционеры сплит-системы)
2. ИНРОСТ. Основные элементы кондиционера.

Контрольные вопросы

1. Какие компоненты находятся в наружном блоке сплит-системы?
2. Почему шум, создаваемый в помещении сплит-системой, гораздо ниже, чем у оконных и мобильных кондиционеров?
3. Какое вещество находится в медных трубках, соединяющих блоки сплит-системы?
4. Как производится отвод конденсата в настенной сплит-системе?
5. Через какие компоненты внутреннего блока проходит кондиционируемый воздух?
6. Может ли настенная сплит-система подавать свежий воздух?
7. Когда появилась первая сплит-система?

как работает сплит-система на охлаждение в квартире

Кондиционеры в зависимости от конструкции подразделяются на многоблочные, двухблочные и моноблочные. Самая популярная конструкция — сплит-система, состоящая из двух блоков. В этой статье мы разберем устройство и принцип работы такого кондиционера.

Устройство сплит-системы

Классическая современная сплит-система разделена на две части: внутри помещения располагается внутренний блок, а снаружи — более крупный и шумный внешний. Модули соединяются узкой трубкой с хладагентом, проложенной через отверстие в стене.

Рассмотрим подробнее устройство блоков.

Внешний блок

Наружный модуль располагается со стороны улицы на стене или незастекленном балконе. Этот блок состоит из следующих частей:

• — Компрессор — создает избыточное давление хладагента и поддерживает его движение по холодильному контуру к конденсатору.
• — Конденсатор — охлаждает фреон, чтобы он из газа превратился в жидкость.
• — Вентилятор — создает поток воздуха, который обдувает конденсатор.
• — Клапан — нужен для того, чтобы менять направление движения фреона. Клапан используется только в моделях, которые способны как охлаждать, так и нагревать воздух внутри помещения.
• — Фильтр — защищает сплит-систему от мелких частиц мусора. Нуждается в регулярной чистке.

В наружном блоке может быть установлена плата управления, если речь идет об инверторной сплит-системе. В других моделях прибора электронный блок находится во внутреннем модуле, что защищает его от больших температурных перепадов. На принцип работы сплит-системы это принципиально не влияет.

Внутренний блок

Внутренний блок состоит из:

• — Передней панели в виде пластиковой решетки. Через нее воздух захватывается из помещения и возвращается обратно, нагретый или охлажденный.
• — Индикаторной панели. У недорогих моделей она только показывает, включено оборудование или нет, у более продвинутых на ней высвечивается заданная температура, направление движения потоков, режим и другие характеристики, помогающие управлять сплит-системой.
• — Фильтров грубой и тонкой очистки, предназначенных для задержки пыли. Их нужно регулярно чистить и менять.
• — Испарителя — осуществляет нагрев и испарение хладагента.
• — Вентилятора — отвечает за циркуляцию воздуха.
• — Жалюзи — нужны, чтобы менять направление воздушного потока.

Работу внутреннего модуля регулирует электронная плата.

Читайте нашу статью о том, сколько электроэнергии потребляет сплит-система.



Как кондиционер работает на охлаждение в квартире

Современные сплит-системы функционируют по принципу замкнутого цикла. Воздух проходит через теплообменник и охлаждается.

В основе работы оборудования лежит физическое свойство жидкости (в случае с кондиционером — фреона или хладона) при испарении поглощать тепло и при конденсации возвращать его.

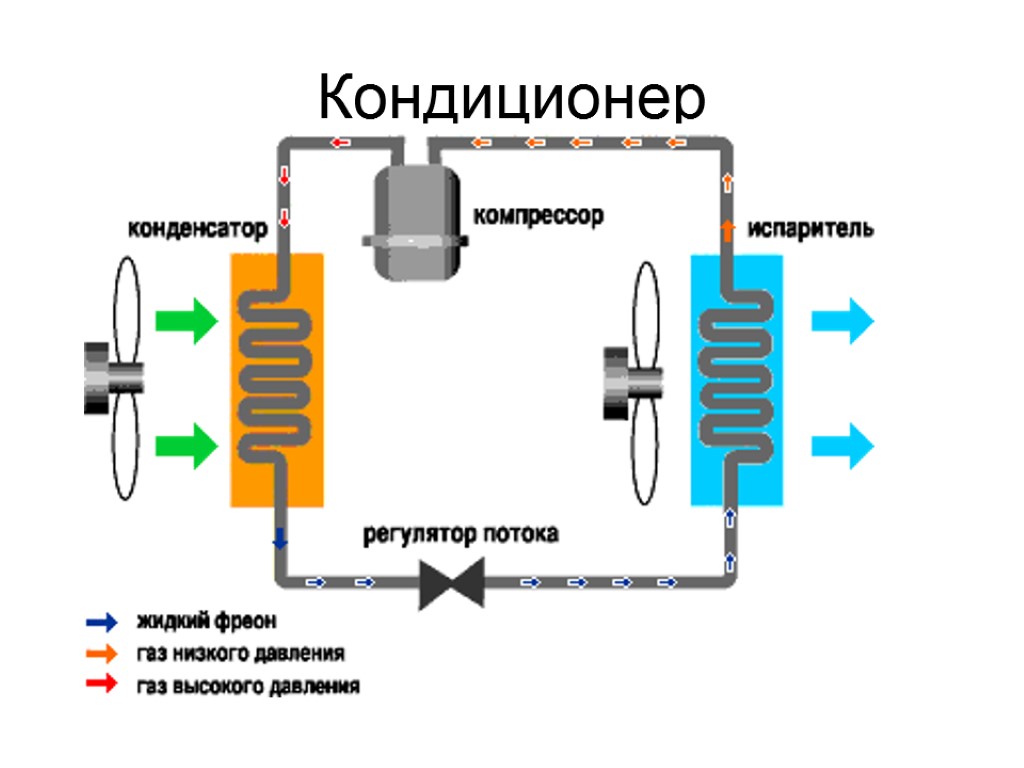

Пошаговая схема, как кондиционер работает на охлаждение, выглядит следующим образом:

1. 1. Хладагент в газовом состоянии поступает в компрессор, где происходит его сжатие и нагрев.
2. 2. Фреон движется к охлаждающему конденсатору. Он обдувается вентилятором, в результате чего превращается в жидкость. Именно тогда он выделяет тепло, и горячий воздух из конденсатора выдувается на улицу.
3. 3. Теплый хладон под высоким давлением поступает в термовентиль, давление снижается и часть хладагента испаряется.
4. 4. Хладагент с низким давлением попадает в испаритель, полностью превращается в газ и забирает тепло у воздуха.
5. 5. Охлажденный воздух с помощью вентилятора распределяется по помещению.

После этих шагов газообразный фреон под низким давлением вновь оказывается в компрессоре. Этот принцип работы домашнего кондиционера универсален для всех сплит-систем и не зависит от модификации и типа оборудования.



Фреон, циркулирующий между внешним и внутренним блоком, постепенно испаряется. Естественный отток составляет от 6 до 8 % в год, а при повреждении магистрали газ может утекать еще быстрее. Мы рекомендуем дозаправлять кондиционер каждые два года. Если этого не делать, компрессор — самая дорогая деталь сплит-системы — может перегреться и заклинить. Дозаправка осуществяется в рамках технического обслуживания климатического оборудования наряду с чисткой.



Как работает сплит-система на обогрев

Современные модели сплит-систем работают и на обогрев. Такое оборудование имеет четырехходовый клапан, который позволяет развернуть направление движения фреона, изменив очередность прохождения хладагентом испарителя и конденсатора. Рассмотрим принцип работы кондиционера в квартире на обогрев.

Если говорить простыми словами, кондиционер забирает тепло из уличного воздуха и направляет его в комнату. На первый взгляд такая схема кажется нелогичной — оборудование включается на отопление помещения, когда температура воздуха на улице низкая. Но в уличном воздухе даже при самых неблагоприятных климатических условиях содержится некоторое количество тепловой энергии, которая и используется сплит-системой для подогрева.

Как кондиционер работает в квартире на обогрев:

1. 1. Фреон поглощает из воздуха на улице тепловую энергию, сжимается в компрессоре и нагревается.
2. 2. Попавший после нагрева во внутренний блок хладагент отдает тепло помещению и остывает.
3. 3. Фреон поступает в теплообменник наружного блока и отдает воздуху на улице остаточный холод.

Как только хладагент оказывается в компрессоре, цикл снова повторяется.

Таким образом, принцип работы кондиционера на обогрев дома похож на стандартный режим охлаждения, только процессы двигаются в обратную сторону. Наглядно процессы показаны на картинке:



Включая кондиционер на обогрев, не забудьте проверить минимальную температуру, при которой оборудование может работать. Она будет указана в паспорте модели. Как правило, разрешается включать кондиционеры на обогрев при температуре не ниже -5 °С. Этого вполне достаточно, чтобы отопить помещение в осенне-весенний период, пока центральное отопление не включили, либо оно работает с перебоями.



Как работает инверторная сплит- система

Бытовые сплит-системы подразделяются на классические и инверторные. Ключевое отличие — в наличии у последний в наружном блоке платы управления. Она регулирует работу оборудования так, что он включается и выключается гораздо реже.

Недорогая неинверторная сплит-система может находиться в двух состояниях — включенном и выключенном. Когда достигается заданная пользователем температура, оборудование выключается без изменения количества оборотов. При повышении температуры на 1-2 градуса — снова включается, притом на полную мощность.

Особенность инверторного кондиционера заключается в том, что компрессор, включившись при запуске оборудования, уже не отключается. Для контроля температуры в помещении он плавно меняет число оборотов — в итоге оборудование работает тише и, охлаждает воздух плавно. Отсутствие температурных перепадов положительно сказывается на здоровье людей, находящихся в помещении.

Инверторные кондиционеры по расходу электроэнергии экономичнее классических на 30 %. Кроме того, срок службы подобных моделей выше — производители обещают, что они прослужат как минимум 10 лет.
