Устройство внутреннего блока кондиционера: Устройство внутреннего и наружного блоков кондиционера

Из чего состоит бытовой кондиционер

Современные бытовые сплит системы состоят из двух частей. Самый шумный, большой и тяжелый блок устанавливается снаружи. Благодаря этому в помещении сохраняется относительная тишина, к тому же нет загромождения комнаты. В этом и есть основное отличие сплит-систем от мобильных кондиционеров, которые уже перестали пользоваться популярностью.

Из чего состоит внутренний блок кондиционера

В комнатном блоке установлены:

• Испаритель, где фреон нагревается и испаряется.
• Поддон с дренажным шлангом – отводит конденсат на улицу или в канализацию.
• Вентилятор, который гоняет воздух через испаритель.
• Плата управления с блоком электроники и центральным микропроцессором.
• Фильтры – обеспечивают очистку воздуха для стабильной работы кондиционера.

Подробнее

Монтаж систем кондиционирования

от 4500 ₽

Все эти узлы спрятаны в пластиковый корпус. В нем есть решетки, через которые проходит комнатный воздух. Спереди на корпусе расположены индикаторы, которые сообщают о режиме работы. Также имеются жалюзи, которые направляют воздушный поток в нужном направлении.

На корпусе предусмотрена кнопка включения и выключения. С помощью нее можно запустить кондиционер и выбрать режим работы. Но поменять параметры температуры получится лишь с пульта ДУ.

Получить консультацию:

Из чего состоит кондиционер: устройство внешнего блока

Этот блок имеет внушительные размеры, его вес может быть 20 кг и выше. В большом корпусе скрывается следующее:

• Компрессор – самая дорогая часть кондиционера, которая гоняет фреон по контуру.
• Вентилятор – обдувает компрессор.
• Конденсатор, в котором идет процесс конденсации хладагента.
• Четырехходовой клапан – меняет направление движения хладагента (только в сплит-системах с функцией обогрева).
• Фильтр – защищает фреоновую систему от мелкого мусора, который может попасть во время монтажа кондиционера.
• Штуцерные соединения, к которым подключаются медные трубки.
• Плата управления – меняет скорость работы компрессора в инверторных моделях.
• Защитная крышка для быстрого доступа – служит для защиты соединений и клеммного разъема.

Внешний блок простой сплит-системы может использоваться при температуре до -5 С°. Если использовать прибор в более сильные морозы, это быстро приведет к поломке системы. Чтобы этого избежать, нужно установить зимний комплект.

Подробнее

2-ух этапная установка кондиционера

от 9000 ₽

Из чего состоит зимний комплект для кондиционера

Зимой сплит-система подвержена износу. На морозе густеет масло, и оно не может смазывать детали компрессора. В результате последний быстро изнашивается. Также зимой внутри кондиционера появляется влага, которая замерзает.

Зимний комплект предотвращает эти проблемы. Состоит из трех деталей:

• Нагреватель картера компрессора, подогревающий масло для поддержания его в жидком состоянии.
• Нагреватель дренажного шланга, который не дает появиться конденсату.
• Регулятор давления конденсации, который поддерживает заданную температуру конденсации.

Зимний комплект чаще всего устанавливают на те кондиционеры, которые охлаждают помещение зимой (серверные, пекарни, кузницы и пр).

Надеемся, мы понятно сумели понятно рассказать, из чего состоит бытовой кондиционер. Если у вас остались какие-либо вопросы, вы можете задать их нам по телефонам +7 (495) 762-62-28 и +7 (495) 766-29-82.

Заказать услугу

Другие наши услуги

• Установка кондиционеров Panasonic
• Заправка напольного кондиционера

• Заправка домашних кондиционеров
• Срочный ремонт кондиционеров

Устройство наружного и внутреннего блока кондиционера | Все о кондиционировании и вентиляции

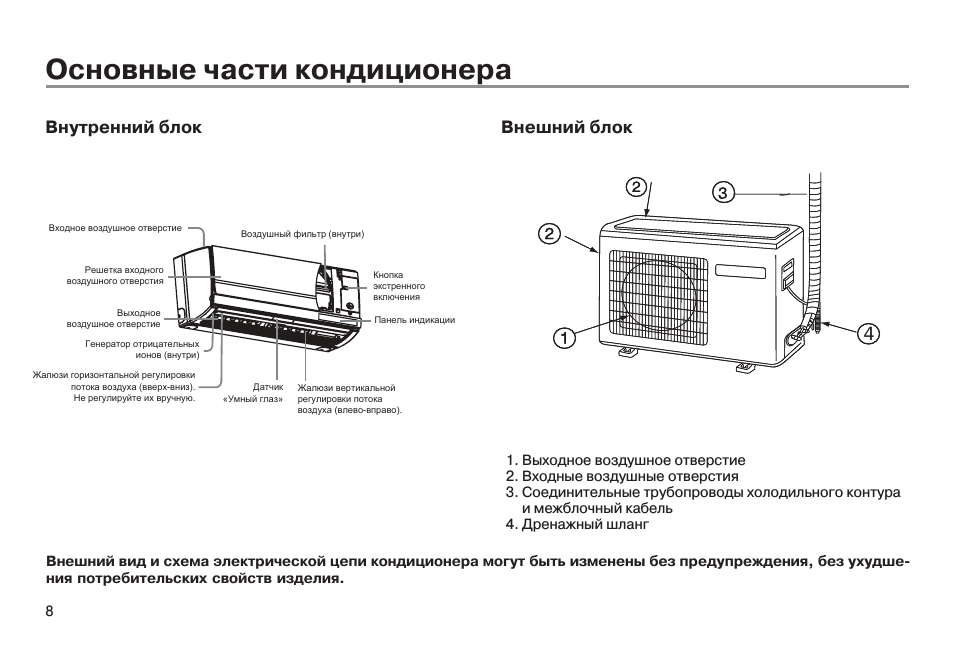

Внешний вид наружного и внутреннего блоков кондиционера

Ещё не так давно кондиционеры в нашей стране были только в общественных зданиях и очень редко в квартирах или в частных домах. Теперь, особенно в южных регионах, они есть почти в каждом жилье. Но не все знают, как они устроены и по какому принципу работают. А такая информация может быть очень полезной: во-первых, для того, чтобы вовремя выявить все проблемы, что, в свою очередь, позволит оборудованию работать дольше; а, во-вторых, такая информация нужна тем, кто хочет купить новый кондиционер.

УСТРОЙСТВО КОНДИЦИОНЕРА

Современный кондиционер называют сплит-системой (сплит – раздельный), главная его задача – регулировать температуру воздуха внутри помещения. Одна часть системы размещается на улице, одна в комнате, через проделанное в стене отверстие они соединяются узкой трубой, в которой циркулирует хладагент.

И в простых и в сложных сплит-системах есть пять обязательных устройств, которые и обеспечивают бесперебойную работу:

• Наружный теплообменник;
• Внутренний теплообменник;
• Компрессор;
• Замкнутый контур;
• Дросселирующее устройство;

Для более полного понимания рассмотрим отдельно работу наружного и внешнего блоков кондиционера.

КАК УСТРОЕН НАРУЖНЫЙ БЛОК КОНДИЦИОНЕРА

Схема внешнего блока кондиционера

Наружный блок находится на улице и размещается на стене здания. Несмотря на многочисленное количество моделей кондиционеров, начинка наружного блока выглядит практически одинаково:

Вентилятор. Он нужен для того, чтобы создавать теплообмен с атмосферой, обдувая испаритель и конденсатор. В более простых моделях у вентилятора только одна скорость.

Конденсатор воздушного охлаждения. Именно он трансформирует хладагент в жидкое состояние, в процессе работы в нём происходит конденсация и охлаждение фреона.

Компрессор. Предназначен для сжимания фреона и поддержке его движения по холодильному контуру.

Четырёхходовой клапан. Устанавливается в кондиционерах с функцией тепло-холод (реверсивных). Когда включается режим обогрева, этот клапан разворачивает направление фреона и внешний блок начинает работать на охлаждение, а внутренний на обогрев.

Дросселирующее устройство. В домашних сплит-системах это либо электронный расширительный вентиль, либо капиллярная трубка.

Терморегулирующий вентиль. С его помощью снижается напор хладагента перед испарителем.

Плата управления. В инверторных кондиционерах она размещается во внешнем блоке, а в моделях без инвертора, как правило, размещается во внутреннем блоке.

УСТРОЙСТВО ВНУТРЕННЕГО БЛОКА КОНДИЦИОНЕРА

Устройство внутреннего блока кондиционера

Внутренний блок кондиционера размещается внутри помещения и, вне зависимости от дизайна, состоит из следующих комплектующих:

Передняя часть корпуса. Это декоративный элемент, за которым находятся все работающие части.

Фильтры. Предназначены для задержки пыли и мелкого мусора. Нуждаются в периодической чистке.

Испаритель (радиатор). Представляет из себя переплетение трубок с пластинами, по которым с определённой скоростью движется хладагент (чаще всего это фреон). В процессе работы хладагент испаряется и воздух охлаждается. Мощность радиатора определяет мощность всей сплит-системы.

Вентилятор. Он нужен для того, чтобы прогонять воздух через охлаждённый испаритель. Вентилятор внутреннего блока работает на разных скоростях и отвечает за циркуляцию воздуха.

Жалюзи. Вертикальные и горизонтальные подвижные элементы, регулирующие направление воздушных потоков. Управляются с помощью пульта.

Дренажная ванночка. Небольшой лоток, в который собирается конденсат с испарителя и по специальной дренажной трубке выводится на улицу или в канализацию.

Индикаторная панель. На неё выводятся режимы работы сплит-системы и данные о возможных неисправностях.

ПРИНЦИП РАБОТЫ КОНДИЦИОНЕРА

Несмотря на сложность оборудования, сам принцип работы сплит-систем построен на способности поглощать тепло при испарении и выводить его при конденсации. В бытовом кондиционере это выглядит так: хладагент, перемещаясь по замкнутому циклу системы, нагревается и охлаждается. Движется хладагент в холодильном контуре между двумя основными элементами кондиционера: испарителем и конденсатором, один из которых находится во внутреннем блоке системы, а другой во внешнем.

Принцип работы внешнего и внутреннего блоков сплит-системы

Более подробно это выглядит так:

• Холодильный агент фреон, находясь в газообразном состоянии и при низкой температуре, движется от испарителя к компрессору. В компрессоре фреон сжимается, в тоже время температура и давление повышаются и уже горячий газ под сильным давлением перемещается в конденсатор;
• В конденсаторе газообразный хладагент охлаждается воздухом и становится жидкостью, отдавая тепло. Получившийся теплый воздух вентилятор наружного блока сдувает наружу;
• Далее хладагент перемещается в дросселирующее устройство, там его давление и температура снижаются;
• Фреон, находясь в охлаждённом состоянии, движется в испаритель внутреннего блока. Внутри помещения, взаимодействуя с тёплым воздухом комнаты, хладагент забирает тепло из помещения и снова переходит в состояние газа;
• Пока сплит система находится в рабочем режиме, этот процесс повторяется снова и снова.

Если сплит-система имеетфункцию обогрева , то весь процесс работы выглядит также, но хладагент движется в обратном направлении, для этого в реверсивном кондиционере установлен четырёхходовой клапан.

Понимая принципы работы сплит-систем и зная, как они устроены, гораздо проще ухаживать за имеющимся оборудованием или приобрести новое. Основной уход за кондиционером – это чистка фильтров, которой можно обучиться самостоятельно и делать это регулярно. Но лучше, конечно, с этой задачей справится специалист: он сделает это быстро и недорого. Если делать это регулярно, то климатическое оборудование будет работать долгие годы без ремонта.

В случае поломки, никаких самостоятельных экспериментов проводить не стоит. Сложное оборудование требует исключительно профессионального ремонта.

Детали кондиционера

Автор: Service Champions

Блог о кондиционировании воздуха

Летом в Южной Калифорнии легко воспринимать кондиционер как должное. Даже здесь мы виноваты в этом. Хотя ваша система HVAC может выглядеть как большая коробка, которая включается и выключается, правда в том, что она полна сложных деталей, которые играют роль в вашем общем комфорте и безопасности. Если вы когда-нибудь задумывались, что это такое, вот части кондиционера и их функции.

Любая центральная система HVAC состоит из двух основных частей. Наружный блок, называемый конденсатором, и внутренний блок, называемый печью. Хотя печь больше всего связана с теплом, она также играет важную роль в процессе охлаждения.

Внутренняя половина вашей системы HVAC выполняет большую часть работы в течение года. Не поймите нас неправильно, конденсатор необходим для холодного воздуха, а печь используется в любое время года.

Мы поговорили о частях печи и о том, что они делают, теперь пришло время посмотреть, как работает печь, чтобы производить прохладный воздух.

Термостат

Без термостата ваша система даже не включилась бы. Вот почему так важно иметь обновленный термостат, который работает с вашей системой.

Чтобы запустить какой-либо воздушный цикл — будь то нагрев или охлаждение — сначала включите термостат. Поступая таким образом, вы сообщаете системе HVAC, хотите ли вы обогреть или охладить свой дом, и какую температуру вы хотите установить.

Змеевик испарителя

Прежде чем мы перейдем к тому, что такое испаритель, мы расскажем вам об хладагенте. Хладагент считается «рабочей жидкостью», которая поглощает тепло из воздуха. Без хладагента у нас не было бы прохладного воздуха.

Хладагент перекачивается из наружного конденсатора в змеевик испарителя, который находится в топке. Змеевик испарителя охлаждает хладагент, чтобы он мог поглощать тепло и влагу из любого воздуха, проходящего через вашу систему HVAC

Для охлаждения вашего дома система HVAC будет использовать окружающий воздух, который уже находится внутри вашего дома. Когда этот воздух втягивается в систему, он проходит через змеевик испарителя. Охлаждая хладагент, змеевик испарителя забирает тепло и влагу из воздуха.

Таким образом, с помощью вентилятора он направляет прохладный воздух обратно в ваш дом.

Расширительный клапан

Теперь, когда вы знаете, что хладагент должен поступать в змеевик испарителя, мы можем рассказать вам о расширительном клапане.

Расширительный клапан расположен на линии хладагента рядом со змеевиком испарителя. И он контролирует, сколько хладагента выбрасывается в змеевик. Расширительный клапан позволяет системе работать более эффективно.

Когда змеевик испарителя получает слишком много хладагента, хладагент может собираться в нижней части входной линии. Когда змеевик испарителя получает слишком мало хладагента, он вынужден работать усерднее, чтобы произвести такое же количество воздуха.

Расширительный клапан гарантирует, что ваши змеевики испарителя получат идеальное количество хладагента.

Вентилятор

Вентилятор является неотъемлемой частью вашей системы HVAC. Без него очищенному воздуху было бы некуда деваться.

Вентилятор создает движение воздуха. Он направляет очищенный воздух обратно в ваш дом и обеспечивает вас приятным прохладным воздухом.

Двигатель вентилятора

Все вентиляторы нуждаются в двигателе вентилятора. Благодаря двигателю вентилятор постоянно вращается и выполняет свою работу. Двигатель вентилятора приводит в действие вентилятор, который распределяет очищенный воздух по всему дому.

Фильтр

Воздушный фильтр выполняет две очень важные функции. Во-первых, он предотвращает попадание пыли и другого мусора в вашу систему отопления, вентиляции и кондиционирования воздуха. Когда на частях вашей системы скапливается достаточное количество пыли, это может привести к ее повреждению.

Вторая и, возможно, самая важная задача фильтра — защитить всех в вашем доме. В зависимости от размера и материала воздушные фильтры могут блокировать попадание в легкие пыли, перхоти, аллергенов и даже вирусных частиц.

Воздуховоды

Воздуховоды или воздуховоды представляют собой серию гибких металлических трубок, по которым воздух, прошедший температурную обработку, транспортируется из вашей системы HVAC в ваш дом. Воздуховоды проходят через ваш подвал, чердак и даже внутри ваших стен, чтобы добраться до вентиляционных отверстий, которые вы видите разбросанными по всему дому.

Демпфер

Демпфер в значительной степени управляет воздушным движением вашей системы HVAC. Когда ваша система включена, воздух постоянно поступает и уходит. Всему этому воздуху нужно сказать, куда девать.

Демпферы обеспечивают подачу воздуха в нужный воздуховод, что обеспечивает равномерное охлаждение вашего дома.

Приточные и возвратные вентиляционные отверстия

Весь обработанный воздух в вашем доме должен иметь точку входа и выхода. Здесь вступают в действие приточные и обратные клапаны.

Возвратные вентиляционные отверстия подают воздух в систему HVAC и обратно. Вентиляционные отверстия направляют обработанный воздух обратно в ваш дом.

Ваш наружный блок переменного тока называется конденсатором. Конденсатор является домом для 4 основных частей, которые имеют решающее значение для процесса домашнего охлаждения.

Змеевик конденсатора

Помните змеевик испарителя, о котором мы упоминали выше? Змеевик конденсатора наоборот.

Мы имеем в виду, что хладагент нагревается в конденсаторе и сильно нагревает змеевики конденсатора. Это делается для того, чтобы тепло могло передаваться от хладагента наружному воздуху.

Процесс кондиционирования воздуха не охлаждает ваш воздух, он забирает тепло из вашего воздуха. Этому теплу нужно куда-то деваться. Конденсатор отправляет всю тепловую упаковку в атмосферу.

Вентилятор

Змеевики выделяют тепло обратно в атмосферу, но это тепло должно куда-то уходить, верно? Здесь на помощь приходит вентилятор.

Вентилятор отводит сильное тепло от конденсатора, что помогает предотвратить перегрев всего блока.

Компрессор

Хладагенту, о котором мы так много говорим, нужен способ перемещения из конденсатора в печь и способ преобразования из газа в жидкость. Все это делается в компрессоре.

Когда хладагент поступает в конденсатор из топки, он уже горячий. Компрессор нагревает хладагент еще больше, поэтому он теплее, чем наружный воздух. Тепло будет передаваться от горячего хладагента к более прохладному наружному воздуху.

Затем компрессор сбрасывает давление и направляет хладагент обратно в змеевики испарителя, где хладагент становится настолько холодным, что забирает тепло из воздуха в вашем доме.

Линия хладагента

Весь этот хладагент требует определенного направления. Линия хладагента соединяет конденсатор и печь. По сути, позволяя хладагенту перемещаться между ними.

Знайте, когда пора звать на помощь.

Одна из лучших вещей, которую вы можете сделать для своей системы отопления, вентиляции и кондиционирования, — это обратиться за помощью как можно раньше. Мы считаем, что унция профилактики лучше, чем фунт лечения. Вот несколько очевидных признаков того, что пора обратиться за помощью к специалисту по системам вентиляции и кондиционирования:

• Странные звуки, исходящие из вашего организма.
• Что-то странное пахнет из вентиляционных отверстий отопления и охлаждения.
• Необычно высокий уровень влажности.
• И, когда ваш кондиционер вообще не будет охлаждать.

Что такое внутренний кондиционер и как он работает

Лето приносит все, что мы любим — барбекю, пляж, пикники и плавание на открытом воздухе. Жара кажется прекрасной, когда вы сидите на улице с прохладным бризом, холодным напитком и тенью, но когда вы входите внутрь и ваш дом похож на оранжерею, вы изо всех сил пытаетесь уснуть и все время потеете, это другая история.

Современные системы охлаждения разработаны таким образом, чтобы вам больше никогда не приходилось чувствовать жару и липкость в собственном доме. Они не только хороши для регулирования температуры по всему дому, но и полезны для здоровья. Вы когда-нибудь задумывались об установке внутреннего кондиционера? Вы немного запутались в том, как они работают? BOXT разработал это руководство, чтобы помочь вам. Итак, давайте разберемся, что они из себя представляют и как они работают.

Что такое внутренний кондиционер?

Большинство кондиционеров имеют основной блок кондиционирования воздуха внутри помещения и наружный блок, который подключается к нему. Основной задачей внутреннего блока является циркуляция холодного воздуха, и для этого он работает вместе с наружным блоком. Внутренний блок следует крепить к стене на высоком уровне.

Внутренний кондиционер содержит змеевик испарителя и фильтр. Наружный блок имеет вентилятор, конденсаторный змеевик и компрессор. Оба устройства должны работать вместе, чтобы обеспечить прохладный воздух в комнатах вашего дома.

Из каких частей состоит кондиционер?

Система кондиционирования воздуха обычно содержит следующее:

• термостат для управления системой
• внутренний блок, содержащий змеевик испарителя и вентилятор для циркуляции холодного воздуха
• наружный блок, содержащий вентилятор, змеевик конденсатора и компрессор
• медная трубка, позволяющая хладагенту течь между внутренним и наружным блоками
• канал для циркуляции воздуха от внутреннего блока через дом и обратно к внутреннему блоку
• расширительный клапан, который регулирует количество хладагента, поступающего в змеевик испарителя

Итак, как это работает?

Кондиционер работает, удаляя тепло и влажность и обеспечивая взамен прохладный воздух. Это сильно отличается от вентилятора, который просто распространяет горячий воздух по всему дому. Блок кондиционирования воздуха забирает тепло и влажность и отводит их наружу, возвращая прохладный воздух в ваш дом с помощью специального химического вещества, называемого хладагентом.

В ходе процесса хладагент превращается из газа в жидкость и обратно.

Во-первых…

Компрессор повышает давление и направляет газообразный хладагент в змеевик конденсатора, где он преобразуется в жидкость.

Затем…

Хладагент возвращается во внутренний блок и поступает в змеевик испарителя. Затем он испаряется, охлаждая внутренний змеевик.

После…

Затем вентилятор нагнетает воздух в помещении через холодный змеевик испарителя, где тепло вашего дома поглощается хладагентом. Затем холодный воздух циркулирует по всему помещению.

И, наконец…

Нагретый воздух возвращается наружу к компрессору. Этот цикл продолжается до тех пор, пока в вашем доме не будет достигнута желаемая температура.
