Почему нельзя регулировать шаровым краном: Можно ли открывать шаровый кран наполовину?

ℹ️ Можно ли шаровый кран открывать наполовину — Armashop.ua

9 июля 2021

Все знают, что такое кран шаровый. Но далеко не каждый слышал, что это устройство относится к разделу запорной, а не регулировочной арматуры. Попробуем разобраться в причинах такой классификации.



Характерные особенности

Шаровый кран имеет только два положения: открыть/закрыть. Это объясняется тем, что в его полости расположен шар, выполняющий роль затвора. Именно он перекрывает поток воды. Для герметизации конструкции применяется кольцо из фторопласта. Оно плотно фиксирует запорный элемент, прижимая его к корпусу, когда кран закрывается. Таким образом исключается утечка.

Почему нельзя открывать шаровый кран наполовину

Когда механизм в открытом положении, уплотнитель не стоит на пути потока и, соответственно, не приходит в негодность. В закрытом положении контакта с жидкостью и вовсе нет.

А теперь представьте, что устройство открыто частично. Вода с силой давит на уплотнитель, что может привести к его деформации. На нём откладываются соли жёсткости, которые плохо влияют на надежность и герметичность соединения. Поэтому, когда возникнет необходимость перекрыть кран, есть вероятность, что вы просто не сможете этого сделать.

Полуоткрытая конструкция может приводить к возникновению нежелательной турбулентности потока внутри системы, что влечет изнашивание как всего трубопровода в целом, так и его отдельных составляющих.



Шаровые краны, которые можно открывать не полностью

На рынке все же есть краны, которые используют для регулирования потока жидкости. Но используют их исключительно на производственных объектах по следующим причинам:

• слишком большое пропускное отверстие;
• внушительные размеры;
• особенности конструкции;
• высокая цена.

Обычно, такая конструкция состоит из цельного куска трубы с приваренным к ней вентилем. Кольцо-уплотнитель выполнено из усиленных полимеров. Такое изделие прослужит значительно дольше своего бытового собрата.

Также существуют производственные модели кранов, в которых совсем нет уплотнителя. С их помощью можно перекрыть основной поток жидкости, но мелкие течи останутся. Подобную арматуру используют для регулирования давления в магистралях. Она всегда должна оставаться открытой.

На современном рынке представлен огромный ассортимент запорной арматуры. Изучить подробное описание товаров и быстро подобрать необходимое устройство можно в каталоге armashop.ua.

Надеемся, что эта заметка была интересной и вопрос «Можно ли шаровый кран держать полуоткрытым» больше не возникнет.

Читайте также статью Какой стороной ставить шаровый кран?

Поделиться

Твитнуть

Pinterest

Telegram

Viber

Поделится

Почему шаровой кран нельзя открывать наполовину: tvin270584 — LiveJournal

September 26 2021, 20:07

Category:

• catIsShown({ humanName: ‘ремонт’ })» data-human-name=»ремонт»> Ремонт
• Cancel

Шаровой кран является одним из наиболее распространённых и востребованных элементов сантехники. К сожалению, многие хозяева даже не догадываются о том, что эксплуатируют данный вид кранов неправильно. Это в свою очередь чревато серьезными последствиями и может добавить в жизнь ненужных проблем в самый неподходящий для этого момент. В статье мастер сантехник расскажет, какую «тонкость» использования кранов упускает большинство сограждан.

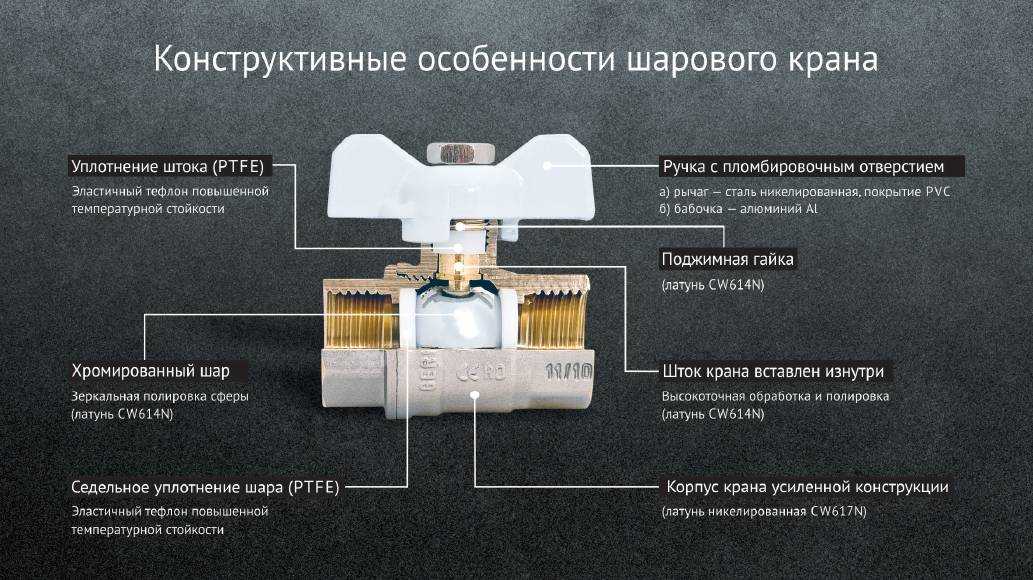

Устройство шарового крана

Название «шаровые» эти изделия получили благодаря отличительной черте конструкции запирающего механизма. Имея, стандартное устройство, они состоят:

• Корпус, в котором смонтированы все элементы внутренней конструкции;
• Металлический, зеркально отполированный, шар с отверстием;
• Уплотнение запирающего устройства;
• Рычаг управления.

Как правильно использовать шаровый кран

Многие производители не рекомендуют использовать изделия для корректирования напора потока жидкости, применяя промежуточные положения. Такие краны предназначены для работы в позиции — до конца открыто или закрыто.

Плавно изменять потоки воды запорным механизмом не получится из-за нелинейного изменения проходного сечения, а его резкое открывание при большом давлении, может привести к гидравлическому удару и как следствие к разрушению элементов системы тепло водоснабжения.

В других, кроме крайних, положениях рычага управления возникает вероятность отложения твердых частиц на зеркальной поверхности запорного шара, это приведет к повреждению уплотнительного материала и в результате к нарушению работы крана.

В экстренной ситуации, когда необходимо быстро перекрыть трубопровод, вы не сможете это сделать. Запорный узел может «закиснуть» и кран превратится в часть трубы с уменьшенным проходным сечением.

Способы регулировки давления в водопроводе

Для защиты коммуникаций от гидравлических ударов, стабильной работы бытовых приборов и сантехники, необходимо нормативное поддержание давления воды в системе. Эту задачу выполняет — редуктор давления.

Большинство изготовителей выпускают конструкции с предустановленной настройкой давления не превышающее 3 бар. Но, при желании можно выполнить настройку самостоятельно.

Регулировка производится исключительно при закрытых кранах вращением установочной головки. Для повышения давления ее необходимо вращать вправо, а для снижения напора вращение выполняется в обратном направлении.

Один оборот регулировочной головки изменяет давление на 0,5 бар.

Когда в системе установлен манометр, то регулировка проводится достаточно точно, а где манометра нет, результат можно зрительно оценить по силе напора из смесителя.

В частном доме напор в системе водоснабжения поддерживается при помощи гидроаккумулятора и реле давления. Этими изделиями комплектуются готовые насосные станции, но можно смонтировать систему и самостоятельно. Регулировка реле в нужном диапазоне выполняется настройкой большой и малой пружин, по инструкции производителя.

Неоспоримое достоинство шаровых кранов:

• Большой типоразмер диаметров;
• Широкие границы применения по температуре и давлению;
• Длительный срок работы;
• Конкурентная цена.

Запорный механизм безотказно и продолжительное время будут выполнять свою функцию, только при соблюдении требований эксплуатации, заявленных производителем. Использование же не по прямому назначению не гарантирует корректное функционирование изделия, снижает его надежность и время наработки на отказ.

Применяя шаровые краны как запорную арматуру, а редукторы для регулировки давления вы обеспечите продолжительное время надежную работу системы водоснабжения.

Видео

В сюжете — Устройство шарового крана

В продолжение темы посмотрите также наш обзор Как перекрыть заклинивший шаровый кран

Источник

https://santekhnik-moskva. blogspot.com/2020/05/Pochemu-sharovoy-kran-nelzya-otkryvat-napolovinu.html

сантехникашаровой кран

Donate to this author

Полное руководство по проблемам и устранению неисправностей с шаровыми кранами

Шаровые краны представляют собой промышленные устройства, которые открывают и закрывают поток в различных трубопроводных системах, и в качестве механизма для этого они используют внутренний вращающийся шар. Шаровые краны открываются, когда отверстие в шаре обеспечивает приток среды, и закрываются, когда ручка клапана поворачивается на девяносто градусов, в результате чего поток блокируется.

Шаровые краны надежны; они хорошо функционируют даже после нескольких циклов, а в случае длительного бездействия по-прежнему надежно закрываются. Эти качества делают их более предпочтительными по сравнению с запорными и шаровыми клапанами для регулирующих и запорных устройств. Тем не менее, эти качества не означают, что у них нет проблем.

Таким образом, эта статья представляет собой полное руководство по проблемам, с которыми сталкиваются пользователи шаровых кранов, как легко ремонтировать шаровые краны , руководства по замене рукоятки и седла и другие методы устранения неполадок шарового крана.

Как проверить шаровой кран

Источник: istock

Как и большинство промышленных устройств, шаровые краны изнашиваются из-за интенсивного использования. Независимо от того, насколько хорошо о них заботятся, детали со временем изнашиваются и ломаются. В результате важно оценить клапаны для обеспечения оптимальной безопасности.

Проверка давления шаровых кранов может проводиться регулярно или при первых признаках повреждения.

Испытания шаровых кранов проводятся не только как процедура технического обслуживания, но и для обеспечения их соответствия отраслевым требованиям и нормам. При проверке прочности пневматического шарового клапана корпус клапана должен быть частично закрыт.

Проверка герметичности

Ниже приведены простые шаги для доступа к уплотнению на различных типах шаровых кранов.

Проверка герметичности шарового крана с плавающим шаром:

• Убедитесь, что клапан частично открыт.
• Впустите жидкость через одно отверстие и убедитесь, что другое отверстие закрыто.
• Поверните шар несколько раз и закройте клапан, убедившись в отсутствии утечек из закрытого порта.
• Также убедитесь в отсутствии утечек через сальник и уплотнительное кольцо.
• Наконец, налейте жидкость с другого конца и повторите описанные выше шаги.

Проверка герметичности для фиксированного шарового крана:

• Прежде всего, перед испытанием убедитесь, что шар несколько раз провернулся без нагрузки.
• Затем поверните шаровой кран в закрытую сторону и впустите указанное количество тестовой жидкости (среды) из одного порта.
• С помощью манометра определите степень уплотнения входного конца. Точность манометра должна быть в пределах от 0,5 до 1 с диапазоном, в 1,5 раза превышающим испытательное давление. Клапан считается исправным, если давление не падает.
• Затем введите тестовую среду через другой порт и повторите вышеуказанный тест.
• При этом убедитесь в отсутствии течи в сальниковом и уплотнительном кольце.
• Наконец, убедитесь, что клапан снова наполовину открыт. Закройте оба порта и заполните внутреннюю полость тестовой средой.

Проверку трехходового шарового крана следует проводить в каждом положении.

Примечание. Важно заменить клапан с явными повреждениями, даже если он прошел эти испытания. Это связано с тем, что шаровые краны с видимыми повреждениями могут в конечном итоге перестать работать позже, несмотря на то, что некоторое время они работали.

Поэтому постоянный контроль имеет решающее значение для поддержания безопасной среды для промышленных процессов. Кроме того, обеспечьте соблюдение отраслевых законов и местных правил, касающихся шаровых кранов в целом.

Получить предложение

Общие неисправности шаровых кранов и способы их устранения

Большинство проблем с шаровыми кранами возникают в результате неправильной установки детали клапана или установки неправильных деталей. Наиболее распространенными причинами проблем с шаровым краном являются скопление грязи и остатков воды внутри клапана.

Неисправности шарового крана также включают утечку жидкости, заклинивание клапанов, гниение и даже перегрев, который приводит к неисправности клапана. Шар блокируется растворяющим цементным клеем, что может привести к тому, что шар прилипнет к внутренней части клапана, тем самым препятствуя его вращению. Клапаны быстро изнашиваются, когда седла шаровых кранов слишком тугие.

В процессе эксплуатации происходит износ из-за частого переключения на открытие и закрытие клапана. Кроме того, некоторые детали клапана изнашиваются, что приводит к неправильной работе шарового клапана.

Эти сбои не позволяют пользователям максимально эффективно использовать эти клапаны из-за их неисправности. Следовательно, важно понимать некоторые распространенные проблемы, с которыми сталкиваются шаровые краны, и их решения.

1. Невозможно перекрыть шаровой кран

Основная причина

Шаровые краны, которые долгое время не использовались, могут проливать жидкость (среду) при выключении, особенно если у них есть проблемы с уплотнением клапана. Иногда замена клапана может оказаться сложной задачей, особенно если неисправный клапан плотно прилегает.

Решение

• Чтобы решить эту проблему, сначала затяните пассатижами фитинги и посмотрите, прекратится ли утечка.
• Если нет, замените уплотнение внутри клапана или купите совершенно новый клапан.

2. Шаровой кран не закрывается полностью

Основная причина

В некоторых случаях шаровой кран не может полностью закрыться и закрывается только частично, и может быть важно заменить седло клапана или приобрести новый клапан, который надежен.

Не все седла клапанов можно заменить. Только те, которые имеют шесть сторон и углов или прорезь под отвертку, могут быть удалены.

Решение

• Получите новый клапан в качестве замены.
• При замене клапана убедитесь, что подача воды в эксплуатируемые линии перекрыта.
• Убедитесь, что труба отрезана, и замените прежний клапан пилой по металлу.
• Подсоедините новый кусок трубы к отрезанной части.
• Затем убедитесь, что новый шаровой кран установлен на место.
• Дайте воде течь и проверьте, нет ли ослабленных соединений или разливов.

Важно убедиться, что проблема частично открытого шарового крана решена. Он требует обращения, поскольку запорный клапан, который не полностью закрывается, не может выполнять свои функции в тяжелых условиях, вызывая утечку вредных газообразных веществ или оставляя зону, заполненную водой.

3. Заклинивший шаровой кран

Шаровые краны обычно используются в качестве запорного клапана, что означает, что они должны быть полностью открыты. Они функционируют, либо обеспечивая свободный поток, либо блокируя среду.

Иногда необходимо ослабить шаровой клапан из ПВХ, чтобы он не мешал потоку жидкости.

Если шаровой кран застрял, выполните следующие действия для решения проблемы:

Шаг 1. Ручное управление

• Перекройте подачу воды.
• Затем откройте и закройте клапан, несколько раз повернув его ручку, чтобы ослабить клапан.
• Освободите пылинки, застрявшие между корпусом клапана и шаром, несколько раз слегка ударив по корпусу клапана. Убедитесь, что клапан из ПВХ не попал грубо; в противном случае он легко рвется.
• Слегка встряхните ручку клапана, чтобы отремонтировать шаровой компонент и привести его в движение.
• Выньте ручку и с помощью плоскогубцев немного поверните клапан, чтобы облегчить его движение. Закрепите ручку на клапане с помощью винта.

Если эти шаги не помогли, перейдите к следующему шагу:

Шаг 2. Используйте смазку.

• Распыление смазочных материалов, таких как WD-40, что означает вытеснение водой, формула 40. При этом ручка войдет в корпус клапана, помогая удалить ржавчину и корродирующие металлы, вызывающие заедание шарового клапана.
• Оставьте клапан на некоторое время после распыления.
• Попытайтесь открыть и закрыть клапан, перемещая его вперед и назад.
• Если он не двигается, не заставляйте его. Скорее, смажьте его снова и оставьте. Иногда вам нужно оставить его на долгие часы.
• Наконец, через несколько часов возьмитесь за ручку трубным ключом и поверните вентиль. Если он отклеится и сдвинется, дайте воде стечь и продолжайте поворачивать шаровой кран, чтобы ослабить его.
• Замените шаровой кран, если он застрял.

Важно следить за тем, чтобы смазка WD-40 не использовалась на пластиковых клапанах, поскольку при нанесении она может расплавить пластик.

4. Утечка в шаровых кранах

Причины протечки в кране при установке:

• Повреждение клапана может быть вызвано ненадлежащей транспортировкой и подъемом, что приводит к протечке клапана.
• Неустраненная коррозия клапана может привести к разрушению уплотняющей поверхности, что приведет к негерметичности шарового крана .
• Небезопасное место установки.
• Отсутствие глухой установки на обоих концах клапана.
• Отсутствие смазки в седле клапана во время установки позволяет таким загрязнениям, как дождевая вода и мусор, попасть на заднюю часть седла клапана.
• Наличие заусенцев при сварке.
• Неправильная установка клапана в частично открытом положении может привести к повреждению шара и протечке клапана.
• Неверные ограничения при установке и несовпадение штокового привода с узлом.
• Остатки сварки и другие остатки после установки оставляют следы на уплотняемой поверхности, вызывая протечки в процессе.

Причины протечек в клапане во время работы

• Наиболее распространенной причиной протечек в клапане во время работы является отсутствие правильных методов обслуживания со стороны руководителя эксплуатации.
• Строительные остатки оставляют следы на уплотняемой поверхности при обычной эксплуатации, что приводит к протечкам.
• Длительное бездействие шара и седла клапана приводит к их блокировке и повреждению поверхности уплотнения при открытии и закрытии клапана.
• Негерметичность шарового крана может произойти, если шаровые краны наклонены на два-три градуса.
• Накопление ржавчины, пыли и мусора между соединителем и штоком приводит к тому, что клапан не встает на место, вызывая утечку.
• Стандартный привод имеет свои ограничения. Если он останется активным в течение длительного времени, он начнет разрушаться. Ограничительный болт ослабевает, и смазка затвердевает, вызывая внутреннюю утечку.
• Утечка также происходит, когда положение клапана электрического привода находится спереди и не близко к неправильному положению.

Методы устранения неисправности шарового крана

• Первым шагом является проверка предела клапана, чтобы убедиться, что утечка может быть устранена путем изменения предела.
• Затем медленно нанесите смазку, чтобы остановить утечку. Тем временем обратите внимание на изменение стрелки манометра, чтобы проверить, сохраняется ли утечка.
• Иногда утечка возникает из-за повреждения уплотняющих поверхностей. Следовательно, рекомендуется применять чистящую жидкость для клапана для очистки поверхности и седла.
• Несколько раз откройте и закройте клапан, время от времени повторно нанося смазку, удаляя отходы с поверхности уплотнения и камеры седла клапана.
• Проверьте полностью закрытое положение на наличие утечек. Если есть, нанесите усиленную герметизирующую смазку.
• Кроме того, убедитесь, что полость клапана проветрена, так как это создает большую разницу давлений, которая способствует процессу герметизации.
• Наконец, клапаны следует полностью заменить, если утечка все еще сохраняется.

5. Изношенное уплотнительное кольцо

Основная причина

Уплотнительное кольцо клапана со временем изнашивается, поскольку шаровой кран постоянно прижимается к шаровому крану.

Решение

• Это нормальное явление. Единственным решением является замена старого уплотнительного кольца новым при появлении признаков износа.
• Кроме того, уменьшение интенсивности потока жидкости внутри клапана может увеличить срок его службы.

6. Проблемы с приводом

Основная причина

Важно определить причину этой проблемы с шаровым краном, так как ремонт привода шарового крана будет пустой тратой времени и денег, когда проблема связана с клапаном, поскольку некоторые проблемы с приводом возникают из-за проблемы с клапаном.

Следовательно, вот некоторые распространенные проблемы с клапанами, которые могут привести к проблемам с приводом:

• Слабый шток клапана
• Барьер
• Заедание уплотнения
• Чрезмерный крутящий момент

Решение

Переведите систему в ручной режим и проверьте если им можно управлять вручную.

В электрических приводах убедитесь, что подаваемое напряжение не слишком велико, чтобы снизить риск перегрева клапана.

Получить предложение

Руководство по сборке и установке шарового клапана

Источник: Research Gate

Понимание того, как работает установка клапана, может помочь предотвратить утечки и решить другие проблемы, связанные с утечкой воды. Важно проанализировать ориентацию и установку клапана.

Процедура установки и обслуживания клапана

Источник: istock

• Монтаж промышленных шаровых кранов можно производить в любом направлении. Однако важно, чтобы при установке приводной вал находился в вертикальном положении, чтобы уменьшить нагрузку на клапан, создаваемую приводом.
• Перед установкой осмотрите корпус шарового крана и материал седла, чтобы убедиться в отсутствии повреждений, вызванных транспортировкой или хранением.
• Проверьте метку давления на клапане в соответствии с условиями применения.
• Кроме того, проверьте температурную метку клапана на соответствие требованиям применения.
• Проверьте резьбовые соединения (NPT, BSP и т. д.)
• Перед установкой шарового крана убедитесь, что все сварочные работы завершены, а температура клапана снижена.
• Перед установкой убедитесь, что на трубе нет остатков сварки, ржавчины или других остатков. При необходимости промойте водой или моющим средством.
• Убедитесь, что на шаровом кране нет ржавчины и грязи, тщательно очистив поверхность фланца или трубную резьбу, которые будут соприкасаться с ним.
• Убедитесь, что шаровой клапан не смещен.
• Убедитесь, что нагрузка на клапан снижена.
• Обеспечьте демонтаж клапана в металлическом трубопроводе для технического обслуживания, установив трубное соединение.
• Демонтаж трехсекционных резьбовых и двухсекционных фланцевых шаровых кранов можно производить без нарушения трубопровода.
• Убедитесь, что болты фланцевого клапана затянуты. Это создаст равномерное давление и создаст уплотнение между клапанами и фланцами.
• После установки поработайте с клапаном, чтобы убедиться в отсутствии ошибок и в том, что он может повернуться на полные 90 градусов.

Процедуры технического обслуживания шарового крана

Для обеспечения длительной бесперебойной работы шаровых кранов наиболее эффективным методом остается плановое техническое обслуживание. Эти методы могут показаться сложными, но они обеспечивают бесперебойную работу системы и, в конечном счете, экономят ваши деньги и время.

Игнорирование этих процедур обслуживания шарового крана может привести к тому, что у вас появятся неисправные машины, которые в конечном итоге могут потребовать разборки или замены.

Ниже приведены простые инструкции по техническому обслуживанию шаровых кранов:

• Проверьте привод, не заедает ли клапан между открытым и закрытым положениями. Если возникнет необходимость, снимите и вручную поработайте клапан, чтобы проверить неисправность.
• При необходимости снимите клапан и осмотрите его на наличие незнакомых предметов.
• Чрезмерный крутящий момент повреждает привод и может повредить внутренние детали клапана.
• Если он не используется часто, поворачивайте клапан ежемесячно или чаще.
• Перед обслуживанием клапана убедитесь, что давление в системе снижено.
• Измените последовательность установки, чтобы удалить ее из трубопровода.
• Замените седла и уплотнения клапанов, выбросив торцевые пластины.
• Аккуратно выдавите шар и торцевые седла, когда шар находится в закрытом положении. Чтобы не повредить очищенную поверхность шара, используйте для удержания мягкий кусок ткани.
• Вытолкните приводной шток из полости, чтобы открыть уплотнения штока. Затем установите на место шток, торцевые пластины, уплотнения и шар. Убедитесь, что на уплотнение наносится только одобренная смазка, и проверьте установку в соответствии с последовательностью установки.
• Проводите частые проверки клапана, особенно если он работает в суровых условиях.

Руководство по замене седла шарового клапана

Старые седла клапана следует заменить на более качественные, чтобы обеспечить их эффективную работу. Седла и материалы шаровых кранов должны быть совместимы и подходить для применения.

Ниже приведены простые шаги по замене седла шарового клапана:

• Закройте клапан.
• Ослабьте все болты трубным ключом.
• Аккуратно снимите один конец перед другим.
• Далее слегка выпустите мяч с другой стороны.
• Затем снимите старые сиденья и замените их новыми. Убедитесь, что сторона с небольшим краем прилегает к мячу.
• Убедитесь, что уплотнения седла правильно выровнены, прежде чем вставлять их обратно.
• Затяните болты, плотно затяните их и всегда оставляйте шар в закрытом положении.

Руководство по замене рукоятки шарового крана

Источник: istock

Рукоятки являются важной частью шаровых кранов. В открытом состоянии ручка принимает горизонтальное положение, а в закрытом положении становится вертикальной. Этот механизм позволяет легко определить состояние клапана.

Неисправная ручка шарового крана может привести к утечке. Если ручка сломана, потребуется простой ремонт. Однако в случае неполного закрытия клапана потребуется замена.

Шаровые краны часто имеют проблемы с рукояткой, включая поломку из-за превышения давления или температуры. Из-за этих неисправностей эксплуатация шарового крана может оказаться чрезвычайно сложной, а в некоторых случаях невозможной.

Ниже приведены шаги по замене рукояток шаровых кранов:

• Закажите сменную рукоятку с тем же номером модели у производителя вашего крана. Если вы не можете найти клапан с точным фитингом, вы можете приобрести совершенно новый клапан, который может пригодиться, когда вам понадобится резервный корпус клапана.
• Прежде чем снимать ручку, убедитесь, что система находится в закрытом положении.
• Из-за того, что винты в шве туго затянуты, для снятия старой ручки потребуется отвертка.
• Прежде чем что-либо снимать, систему необходимо отключить, чтобы во время замены клапан не находился под давлением.
• Ослабьте винты с помощью плоской отвертки.
• Замените старую ручку новой и снова затяните винты.

Замена рукояток клапанов несложна и может помочь вам сэкономить время и деньги по сравнению с заменой наполнительного клапана.

Получить предложение

Заключение

Шаровой кран регулирует поток жидкости через него с помощью вращающегося шара. Это менее затратная альтернатива своим аналогам с низкой стоимостью обслуживания.

Как и все другие типы клапанов, шаровые краны имеют неисправности, с которыми приходится сталкиваться пользователям. Тем не менее, большинства этих проблем можно избежать при надлежащем обслуживании и уходе за шаровым краном.

В этом посте мы рассмотрели процедуры испытаний, способы сборки и установки шаровых кранов. Также были обсуждены распространенные неисправности, методы устранения неполадок и простые инструкции по замене сиденья и рукоятки.

Клапан Dombor, как производитель промышленной арматуры, предлагает высококачественные решения для арматуры, соответствующие требованиям рынка и спецификациям труб. Мы гордимся тем, что создаем подходящие типы шаровых кранов для различных условий. Так что свяжитесь с нами сегодня!

Проблемы с шаровым краном и их устранение

Рис. 1: Шаровой кран

Шаровой кран — это запорный клапан, который направляет поток жидкости с помощью вращающегося шара с отверстием. Существует несколько потенциальных отказов шарового крана, таких как застревание, утечка жидкости, коррозия и перегрев, из-за которых клапан может работать неправильно. В большинстве случаев можно устранить эти проблемы, а не полностью заменить клапан. В этой статье обсуждаются распространенные проблемы, с которыми сталкиваются шаровые краны, и способы их устранения.

Содержание

• Проблемы с шаровым краном
• Частично закрывающийся шаровой кран.
• Шаровой кран застрял
• Другие режимы отказа шарового крана
• Заключение
• Часто задаваемые вопросы

• ручные шаровые краны

• электрические шаровые краны

• шаровые краны с пневматическим приводом

Проблемы с шаровым краном

Шаровой кран — это запорный клапан, который пропускает или предотвращает поток жидкости (жидкости или газа) через установку. Шаровые краны являются наиболее распространенным и надежным типом клапанов, используемых для регулирования расхода воды. Клапан состоит из вращающейся сферы с отверстием. Сфера прикреплена к рычажной рукоятке, которую можно повернуть, чтобы управлять клапаном. Прочтите нашу статью о шаровых кранах, чтобы узнать больше о рабочем механизме и деталях шарового крана.

Хотя шаровые краны из ПВХ являются наиболее популярным типом, шаровые краны также доступны из нержавеющей стали, латуни и других материалов. Прочтите нашу статью о выборе шарового крана для получения более подробной информации о выборе шарового крана для конкретного применения. Каждый шаровой кран имеет признаки износа с течением времени при непрерывном использовании. Также клапан может дать течь, если он используется после определенного периода бездействия. Для этого требуется остановить текущую операцию и удалить шаровой кран из системы, чтобы детали снова заработали. Чтобы избежать этих проблем и остановок системы, лучшим решением будет выяснить средний срок службы шарового крана. Можно примерно знать, когда их менять, не застигая их врасплох. Средний срок службы шарового крана составляет примерно восемь-десять лет.

Шаровые краны подвергаются значительному износу из-за постоянного вращения, с которым они сталкиваются при закрытии и открытии клапана. Иногда шаровые краны перестают работать должным образом из-за коррозии различных частей клапана. Важно понимать различные потенциальные методы отказа шарового крана, чтобы правильно устранять неполадки.

Рисунок 2: Сильно проржавевший шаровой кран, подсоединенный к водопроводу

Укажите тип клапана и принцип действия

Задвижки, шаровые краны и дисковые затворы обычно используются в домашних хозяйствах для запуска, остановки или направления подачи воды в несколько мест. . Этими клапанами можно управлять электрически с помощью привода или вручную с помощью ручек или рычагов. Необходимо определить тип проверяемого клапана. У задвижки есть ручка, похожая на круглую втулку, тогда как у шарового клапана ручка похожа на рычаг. Дроссельные клапаны с ручным управлением могут иметь кривошип, маховик или рычаг для управления клапаном.

Чтобы перекрыть подачу воды в случае задвижки или дискового затвора, поверните ручку на несколько оборотов по часовой стрелке до упора. Чтобы остановить поток жидкости через шаровой кран, поверните рычаг на 90 градусов по часовой стрелке.

Шаровые краны можно разделить на три различных типа в зависимости от их конструкции:

• Цельный шаровой кран: Эти клапаны имеют цельный литой корпус, что снижает риск утечки.
• Шаровой кран из двух частей: Двухсекционный шаровой кран состоит из двух отдельных частей. Первая часть имеет торцевое соединение и корпус, а вторая часть входит в эту часть. После установки эти клапаны должны быть выведены из эксплуатации для проведения ремонтных работ.
• Шаровой кран из трех частей: Шаровой кран из трех частей состоит из трех частей: корпуса и двух торцевых крышек. Обе торцевые заглушки приварены или ввинчены в трубу. Основная секция корпуса может быть легко снята для очистки или ремонта без снятия торцевых крышек, что предотвращает полную остановку линии во время работ по техническому обслуживанию.

Прочтите нашу статью о 1-, 2- и 3-составных шаровых кранах для получения более подробной информации. Основные проблемы и механизмы устранения неисправностей шаровых кранов обсуждаются в следующих разделах.

Шаровой кран не отключается

Шаровые краны, которые не работают постоянно, могут пропускать небольшое количество воды при выключении. Когда шаровой кран перекрыт, вода может найти выход, особенно если есть проблема с уплотнением клапана. В некоторых случаях замена клапана может быть непростым решением, особенно если старый клапан установлен в труднодоступном месте. Затяните фитинги клапана с помощью плоскогубцев и проверьте, останавливает ли это утечку. Если нет, замените уплотнение внутри клапана или вообще купите новый клапан.

Частично закрывающийся шаровой кран.

Иногда шаровой кран нельзя повернуть до упора, чтобы полностью перекрыть его. Если клапан закрывается только частично, в большинстве случаев может потребоваться замена седла клапана или замена его новым клапаном, который работает более стабильно.

Все седла клапанов не предназначены для снятия. Осмотрите внутреннюю часть корпуса клапана, и если он имеет шестигранное или квадратное отверстие или прорезь под отвертку, седло можно заменить.

Для замены шарового крана на новый выполните следующие действия:

• Купить новый клапан. Прочтите нашу статью о руководстве по выбору шарового крана для более подробной информации.
• Перекрыть подачу воды к трубам, над которыми ведутся работы, на время замены клапана.
• Отрежьте трубу и снимите старый клапан с помощью ножовки по металлу.
• Присоедините новый участок трубы к той части трубы, которая была отрезана для снятия клапана.
• Закрепите новый шаровой кран в трубе. Подробнее об установке шарового крана читайте в нашей статье.
• Включите подачу воды и проверьте наличие утечек или ослабленных соединений.

Обработка частично открытого шарового крана имеет решающее значение, так как запорный кран, который не закрывается полностью, не может выполнять свою работу в экстремальной ситуации, приводящей к утечке ядовитого газа или оставлению квартиры заполненной водой.

Шаровой кран застрял

Шаровые краны обычно используются для перекрытия водопровода и различных ответвлений. Этот клапан работает как клапан ВКЛ/ВЫКЛ, что означает, что клапан должен быть либо полностью открыт, обеспечивая полный поток, либо полностью закрыт, останавливая весь поток воды. Иногда может возникнуть необходимость ослабить шаровой кран из ПВХ, потому что он застрял или плотно прилегает, что создает препятствие для потока жидкости. Если шаровой кран не открывается, выполните следующие действия для устранения проблемы:

1. Ручное управление
   1. Отключите подачу воды.
   2. Затем ослабьте клапан, несколько раз открывая и закрывая его, поворачивая ручку.
   3. Аккуратно несколько раз ударьте корпусом клапана по корпусу клапана, чтобы разбить и высвободить частицы, застрявшие между шаром и корпусом клапана. Не стучите по клапану из ПВХ слишком сильно, так как он может легко треснуть.
   4. Аккуратно покачивайте и покачивайте рукоятку клапана, чтобы облегчить обслуживание шарового элемента и заставить его двигаться. Кроме того, попробуйте снять ручку клапана и несколько раз повернуть клапан с помощью плоскогубцев, чтобы он свободно двигался, и поместить ручку обратно на клапан с помощью винта. Если эти шаги не помогли, перейдите к шагу 2.
2. Использование смазки, такой как WD-40
   • Примечание: WD-40 — это смазка, которая может достигать и смазывать даже самые сложные соединения запорной арматуры, удаляя ржавчину и вызывающие коррозию металлы. Можно использовать WD-40 на запорном клапане воды. Решение не смертельно; следовательно, это не повредит резьбу и трубу. WD-40 содержит масла на нефтяной основе; поэтому всегда читайте меры предосторожности на корпусе клапана, прежде чем использовать смазку на пластиковых клапанах, поскольку она может расплавить пластик при нанесении.
   1. Распылите смазку типа WD-40 на клапан в том месте, где ручка входит в корпус клапана. Дайте ему постоять около 20 минут. Тем не менее, не рекомендуется использовать WD-40 на пластике, так как этот смазочный материал обычно не действует на пластик. Следовательно, WD-40 не действует на клапаны из ПВХ.
   2. Попробуйте снова ослабить клапан вручную. Если он не двигается, слегка постучите по нему молотком.
   3. Затем наденьте трубный ключ на рукоятку и попытайтесь повернуть клапан. Если он движется, откройте и закройте клапан несколько раз, чтобы ослабить его. Затем перейдите к шагу 3.
3. Включите подачу воды и продолжайте поворачивать шаровой кран, пока он не ослабнет.

Если клапан не двигается даже после выполнения шагов 1-3, пришло время заменить шаровой кран. Прочтите нашу статью об устранении неполадок, связанных с утечкой шарового крана, для получения дополнительной информации о том, как заменить шаровой кран.

Другие виды неисправности шарового крана

Накопление отложений и грязи

Скопление отложений и грязи внутри шарового крана может затруднить его открытие и закрытие. Если это произошло, разберите клапан и очистите его от видимой грязи.

Рисунок 3: Использованный шаровой кран, полный грязи и грязи

Изношенное уплотнительное кольцо

Жидкость постоянно давит на шаровой кран, из-за чего уплотнительное кольцо клапана со временем изнашивается. Это естественный симптом использования клапана; поэтому приобретайте новое уплотнительное кольцо при появлении признаков износа. Уменьшение интенсивности потока жидкости через клапан может помочь продлить срок службы этих уплотнительных колец. Прочтите нашу статью о предотвращении повреждения уплотнительных колец для получения более подробной информации.

Повреждение штока клапана

Внутреннее уплотнение штока клапана со временем может изнашиваться. Замените шток клапана в случае царапин или повреждений до того, как весь узел развалится.

Проблемы с приводом

В электрических шаровых кранах привод управляет потоком газа/жидкости через клапан. Для электрических приводов убедитесь, что напряжение, подаваемое на привод, не слишком велико, чтобы предотвратить риск перегрева клапана. Подробнее о выборе привода и принципах работы читайте в нашей статье об электрических шаровых кранах.

Рисунок 5: Электропривод для шаровых кранов

Заключение

Важно время от времени проверять запорную арматуру на возможные неисправности. Обнаружение того, что один из них не работает в неэкстренной ситуации, вызывает гораздо меньше стресса и дает достаточно времени, чтобы исправить это. Обнаружение того, что он не работает, когда клапан нужен больше всего, создаст большую проблему из-за того, что могло быть немногим больше, чем просто неудобство.
