Двуполярный ИИП для УМЗЧ — Усилители мощности низкой частоты (ламповые) — Усилители НЧ и все к ним

Предлагаемый вниманию читателей импульсный источник питания (ИИП) обеспечивает двуполярное выходное напряжение и предназначен для питания УМЗЧ. От аналогичного ИИП (Москатов Е. «Импульсный источник питания для УМЗЧ». — Радио, 2007, № 10, с. 36—39) данное устройство отличается почти в два раза большей максимальной выходной мощностью, наличием системы стабилизации выходного напряжения и существенно меньшим числом примененных элементов.

Основные технические характеристики

Напряжение питающей сети

переменного тока, В…..230 ±15%

Частота питающего напряжения, Гц…………………50

Частота преобразования, кГц…..132

Стабилизированное выходное напряжение, В ……….2×50

Максимальная мощность

нагрузки, Вт, не более……..290

Амплитуда пульсаций выходного напряжения, В …….0,15

Максимальный КПД, % ………..84

Принципиальная схема устройства показана на рисунке. Сетевое напряжение через плавкую вставку FU1 и выключатель питания SA1 поступает на фильтр C1L1C3, который подавляет помехи, проникающие в сеть от

ИИП. Варистор RU1 защищает элементы ИИП от аварийного повышения напряжения питающей сети. После фильтра сетевое напряжение выпрямляет диодный мост VD4, а конденсатор С5 сглаживает пульсации выпрямленного напряжения. Терморезистор RK1 с отрицательным ТКС ограничивает зарядный ток этого конденсатора при включении устройства. Защитный диод VD2 ограничивает выбросы напряжения на обмотке I трансформатора Т1 и тем самым защищает микросхему DA1 от выхода ее из строя.

Диоды VD6 и VD7 совместно с конденсаторами С6, С7 образуют двуполярный выпрямитель, а светодиод HL1 совместно с токоограничивающим резистором R6 — цепь индикации наличия выходного напряжения ИИП. Одно-полупериодный выпрямитель на диоде VD5 со сглаживающим конденсатором С8 предназначен для питания вентилятора М1 постоянным напряжением 12 В.

Этот вентилятор необходим для обдува теплоотвода и, кроме того, он совместно с цепью индикации выполняет функцию постоянной нагрузки ИИП.

Дополнительный маломощный выпрямитель собран на диоде VD3, конденсатор С4 сглаживает пульсации выпрямленного напряжения. Стабилизация выходного напряжения ИИП осуществляется с помощью оптопары U1 и стабилитрона VD8. При увеличении

выходного напряжения ток через излучающий диод оптопары возрастает, сопротивление фототранзистора этой оптопары уменьшается и напряжение на входе С микросхемы DA1 возрастает — скважность импульсов через обмотку I увеличивается, следовательно, выходные напряжения ИИП уменьшаются. На элементах C9,C10,L2 собран ФНЧ, уменьшающий амплитуду пульсаций выходных напряжений.

В устройстве применены постоянные резисторы МЛТ, ОМЛТ, С2-22, С2-23 мощность резистора R3 (2 Вт) выбрана не из-за рассеиваемой на нем

мощности, а только с учетом максимально допустимого напряжения. Под-строечный резистор — 3329Н-1 или СПЗ-19а, варистор RU1 — JVR-7N391K, JVR-10N391K, JVR-10N431K, JVR-14N391K, JVR-14N431K. Терморезистор RK1 с отрицательным ТКС — любой из серии NTC, обладающий сопротивлением в нормальном состоянии от 10…33 Ом, допускающий протекание тока не менее 3 А

Оксидные конденсаторы — импортные фирмы Elzet или СарХоп, они должны быть рассчитаны на работу на пульсирующем напряжении с частотой пульсаций не менее 132 кГц. Их можно заменить отечественными конденсаторами К50-35 и аналогичными при условии, что они будут зашунтированы керамическими (КМ-5, КМ-6, К10-17) или пленочными (К73-16, К73-17) конденсаторами на рабочее напряжение не менее 50 В и емкостью 0,047…0,47 мкФ. Конденсаторы С1, СЗ — серии FKP1 или МКР10 фирмы Wima.

Диодный мост KBU8M можно заменить на мост BR1010, KBU606, KBU8K, KBU10K или RS807, стабилитрон ZY6.2 — на 1N4735A, ZY6.8, BZX85B-6V2, BZX85C-6V2, 1 N5341В или 1N5342B, а диод 1.5КЕ350СА — на SMBJ200CA или Р6КЕ300СА. Диоды 15ЕТН03 заменимы на 15ЕТН06, 15ETX06S, 30ЕРН06, 30ЕТН06, BYV29-500, BYC10-600, DSEI12-06А или FES16JT, диоды 1N4934 — на BYD33D, ES1B, ES2B, ER1B, ER1D, FR103, MUR120, FYR120, MURS110,

SF12, SF22, UF4002. Взамен светодио-да КИПД02Г-1Л можно применить све-тодиоды КИПД36Ж1-Р, КИПД36И1-Р, КИПМ15М-1Р, КИПД02В-1Л, АЛ307ГМ, АЛ307НМ, АЛ307ПМ, а взамен оптопары РС817 — LTV816, LTV817, LTV817A или РС816. Выключатель питания должен обеспечивать коммутацию переменного напряжения 250 В при токе до 3 А, подойдет, например, SC768.

Дроссель L1 намотан проводом ПЭЛШО 0,8 на магнитопроводе КП15х7х6,5 из материала МП-140. Намотку ведут вдвое сложенным проводом до заполнения окна. Для изго-

товления импульсного трансформатора применен магнитопровод Ш 12×15 из феррита 3000НМС, специально разработанного для работы в сильных магнитных полях. Толщина зазора в магнитопроводе составляет 0,16 мм. Обмотка I содержит 60 витков провода ПЭВ-2, ПЭЛШО 0,6, а обмотка II — 5 витков такого же провода диаметром 0,12 мм. Обмотка III содержит 15+2+2+15 витков литценд-рата, состоящего из 16 жил изолированного провода с диаметром каждой 0,15 мм. Обмотки изолируют одну от другой тремя слоями фторопластовой, майларовой или лакотканевой ленты. Такой же литцендрат применен для изготовления дросселя 12 — он намотан на тороидальном магнитопроводе КП24х13×6,5 мм из материала МП-140, намотку также ведут вдвое сложенным проводом до заполнения.

Микросхему TOP250Y (в корпусе ТО-220-7С) допустимо заменить на TOP250R (в корпусе ТО-263-7С) или TOP250F (в корпусе ТО-262-7С). В любом случае микросхему крепят на теп-лоотводе с площадью поверхности не менее 40 см2. Место теплового контакта микросхемы и теплоотвода желательно смазать теплопроводной пастой, например КПТ-8. На этом же теп-лоотводе через диэлектрические теп-лопроводящие прокладки крепят диоды VD6 и VD7.

Вентилятор М1 размерами 40x40x12 мм и напряжением питания 12 В — производства фирмы Gembird, но можно применить аналогичный от компьютерной техники. Налаживание сводится к точной установке постоянных выходных напряжений подстроечным резистором R5.

350 мм длина ударопрочный чехол на подтяжках протектор для Suzuki LTZ400 LTZ 400 LTR450 LTR 450 Kawasaki KFX400 ATV Quad|Ручки для мотоциклов|

информация о продукте

Характеристики товара

• Название бренда: STONEDER
• Происхождение: Китай
• Высота Изделия: 00inch
• Длина товара: 00inch
• Тип материала: Plastic
• Тип товара: Сжатия
• 05kg»> Вес товара: 0.05kg
• Ширина Изделия: 00inch
• Название Модели: 350mm Length Shock Cover Suspensione Protector Absorber Skin
• Диаметр Изделия: 00inch
• Color: Same As The Picture
• Condition: 100% New
• Type: Shock Cover Suspensione Protector Absorber Skin
• Model Name: 350mm Length Shock Cover Suspensione Protector Absorber Skin
• Fit Model: Suzuki LTZ400 LTZ 400 LTR450 LTR 450 Kawasaki KFX400 ATV Quad
• Fitment: For Suzuki LTZ400 LTZ 400 LTR450 LTR 450 Kawasaki KFX400 ATV Quad
• Warranty: Yes
• Quality: Guaranteed Good Quality

отзывах покупателей ()

Нет обратной связи

Трансформатор для усилителя мощности – двухполярные блоки питания для умзч

Схема.

Двуполярный ИИП для УМЗЧ

Предлагаемый вниманию читателей импульсный источник питания (ИИП) обеспечивает двуполярное выходное напряжение и предназначен для питания УМЗЧ. От аналогичного ИИП (Москатов Е. “Импульсный источник питания для УМЗЧ”. — Радио, 2007, № 10, с. 36—39) данное устройство отличается почти в два раза большей максимальной выходной мощностью, наличием системы стабилизации выходного напряжения и существенно меньшим числом примененных элементов.

Основные технические характеристики
Напряжение питающей сети
переменного тока, В…..230 ±15%
Частота питающего напряжения, Гц…………………50
Частота преобразования, кГц…..132
Стабилизированное выходное напряжение, В ……….2×50
Максимальная мощность
нагрузки, Вт, не более…….290
Амплитуда пульсаций выходного напряжения, В …….0,15
Максимальный КПД, % ………..84

Принципиальная схема устройства показана на рисунке. Сетевое напряжение через плавкую вставку FU1 и выключатель питания SA1 поступает на фильтр C1L1C3, который подавляет помехи, проникающие в сеть от ИИП. Варистор RU1 защищает элементы ИИП от аварийного повышения напряжения питающей сети. После фильтра сетевое напряжение выпрямляет диодный мост VD4, а конденсатор С5 сглаживает пульсации выпрямленного напряжения. Терморезистор RK1 с отрицательным ТКС ограничивает зарядный ток этого конденсатора при включении устройства. Защитный диод VD2 ограничивает выбросы напряжения на обмотке I трансформатора Т1 и тем самым защищает микросхему DA1 от выхода ее из строя.

Диоды VD6 и VD7 совместно с конденсаторами С6, С7 образуют двуполярный выпрямитель, а светодиод HL1 совместно с токоограничивающим резистором R6 — цепь индикации наличия выходного напряжения ИИП. Однополупериодный выпрямитель на диоде VD5 со сглаживающим конденсатором С8 предназначен для питания вентилятора М1 постоянным напряжением 12В. Этот вентилятор необходим для обдува теплоотвода и, кроме того, он совместно с цепью индикации выполняет функцию постоянной нагрузки ИИП.

Дополнительный маломощный выпрямитель собран на диоде VD3, конденсатор С4 сглаживает пульсации выпрямленного напряжения. Стабилизация выходного напряжения ИИП осуществляется с помощью оптопары U1 и стабилитрона VD8. При увеличении выходного напряжения ток через излучающий диод оптопары возрастает, сопротивление фототранзистора этой оптопары уменьшается и напряжение на входе С микросхемы DA1 возрастает — скважность импульсов через обмотку I увеличивается, следовательно, выходные напряжения ИИП уменьшаются. На элементах C9,C10,L2 собран ФНЧ, уменьшающий амплитуду пульсаций выходных напряжений.

В устройстве применены постоянные резисторы МЛТ, ОМЛТ, С2-22, С2-23, мощность резистора R3 (2 Вт) выбрана не из-за рассеиваемой на нем мощности, а только с учетом максимально допустимого напряжения. Подстроенный резистор — 3329Н-1 или СПЗ-19а, варистор RU1 — JVR-7N391K, JVR-10N391K, JVR-10N431K, JVR-14N391K, JVR-14N431K. Терморезистор RK1 с отрицательным ТКС — любой из серии NIC, обладающий сопротивлением в нормальном состоянии от 10…33 Ом, допускающий протекание тока не менее 3 А.

Оксидные конденсаторы — импортные фирмы Elzet или СарХоп, они должны быть рассчитаны на работу на пульсирующем напряжении с частотой пульсаций не менее 132 кГц. Их можно заменить отечественными конденсаторами К50-35 и аналогичными при условии, что они будут зашунтированы керамическими (КМ-5, КМ-6, К10-17) или пленочными (К73-16, К73-17) конденсаторами на рабочее напряжение не менее 50 В и емкостью 0,047…0,47 мкФ. Конденсаторы С1, СЗ — серии FKP1 или МКР10 фирмы Wima.

Диодный мост KBU8M можно заменить на мост BR1010, KBU606, KBU8K, KBU10K или RS807, стабилитрон ZY6.2 — на 1N4735A, ZY6.8, BZX85B-6V2, BZX85C-6V2, 1 N5341В или 1N5342B, а диод 1.5КЕ350СА — на SMBJ200CA или Р6КЕЗООСА. Диоды 15ЕТНОЗ заменимы на 15ЕТН06, 15ETX06S, ЗОЕРН06, ЗОЕТН06, BYV29-500, BYC10-600, DSEI12-06А или FES16JT, диоды 1N4934 — на BYD33D, ES1B, ES2B, ER1B, ЕРЮ, FR103, MUR120, FYR120, MURS110, SF12, SF22, UF4002. Взамен светодиода КИПД02Г-1Л можно применить светодиоды КИПД36Ж1-Р, КИПД36И1-Р, КИПМ15М-1Р, КИПД02В-1Л, АЛ307ГМ, АЛ307НМ, АЛ307ПМ, а взамен оптопары РС817 — LTV816, LTV817, LTV817A или РС816. Выключатель питания должен обеспечивать коммутацию переменного напряжения 250 В при токе до 3 А, подойдет, например, SC768.

Дроссель L1 намотан проводом ПЭЛШО 0,8 на магнитопроводе КП15х7х6,5 из материала МП-140. Намотку ведут вдвое сложенным проводом до заполнения окна. Для изготовления импульсного трансформатора применен магнитопровод Ш 12×15 из феррита ЗОООНМС, специально разработанного для работы в сильных магнитных полях. Толщина зазора в магнитопроводе составляет 0,16 мм. Обмотка I содержит 60 витков провода ПЭВ-2, ПЭЛШО 0,6, а обмотка II — 5 витков такого же провода диаметром 0,12 мм. Обмотка III содержит 15+2+2+15 витков литцендрата, состоящего из 16 жил изолированного провода с диаметром каждой 0,15 мм. Обмотки изолируют одну от другой тремя слоями фторопластовой, майларовой или лакотканевой ленты. Такой же литцендрат применен для изготовления дросселя L2 — он намотан на тороидальном магнитопроводе КП24х13х6,5 мм из материала МП-140, намотку также ведут вдвое сложенным проводом до заполнения.

Микросхему TOP250Y (в корпусе ТО-220-7С) допустимо заменить на TOP250R (в корпусе ТО-263-7С) или TOP250F (в корпусе ТО-262-7С). В любом случае микросхему крепят на теплоотводе с площадью поверхности не менее 40 см2. Место теплового контакта микросхемы и теплоотвода желательно смазать теплопроводной пастой, например КПТ-8. На этом же теплоотводе через диэлектрические теплопроводящие прокладки крепят диоды VD6 и VD7.

Вентилятор М1 размерами 40x40x12 мм и напряжением питания 12В — производства фирмы Gembird, но можно применить аналогичный от компьютерной техники. Налаживание сводится к точной установке постоянных выходных напряжений подстроечным резистором R5.

Е. МОСКАТОВ, г. Таганрог Ростовской обл.
“Радио” №11 2009г.

В очередной раз встает вопрос о переделке компьютерного блока питания. На этот раз в двухполярный источник питания. Возникла нужда в таком источнике питания для усилителя. Но железный трансформатор мотать не хочется, а сборка с нуля импульсного блока питания занимает слишком много времени. Вот и было решено получить нужное напряжение из компьютерного блока питания. Сам источник питания был необходим для усилителя на микросхеме TDA7294.

TDA7294

И стоит заметить, что многие начинающие радиотехники сталкиваются с такой проблемой – собрали усилитель, но не могут определиться с блоком питания.

На самом деле это сложно назвать переделкой, поскольку компьютерный блок питания без всяких разных переделок может отдавать нужное напряжение для подобных целей. И для этого прежде всего необходимо раздобыть рабочий блок питания абсолютно любой мощности и формата.

Про силовые шины и выходные напряжения должно быть все понятно из следующего рисунка:

По идее, необходимо соединить зеленый провод с любым из черных, чтобы запустить блок питания.

Затем нужно взять пару многожильных проводов и припаять их к тем выводам трансформатора, которые изображены на рисунке ниже:

Ничего сложного! А вся хитрость в том, что в компьютерном блоке питания все выпрямители однополярного типа со средней точкой.

То есть все обмотки, по сути, двухполярные, и если использовать концы этих обмоток и пустить их на отдельный диодный выпрямитель, то можно получить напряжение в 2 раза больше, чем с однополярным выпрямителем, который задействован в компьютерном блоке питания.

Земля блока питания останется самой собой и в этом случае, то есть средней точкой.

Остается подобрать только диодный мост.

В предлагаемом варианте необходимо использовать диоды с обратным напряжением не меньше 100 В. Они обязательно должны быть импульсного типа. Можно также задействовать диоды Шоттки.

Идеальным вариантом являются отечественные КД213. Они довольно мощные и к тому же без проблем работают на таких частотах.

После переделки получается двухполярное напряжение, а если быть точнее, двухполярные 30 В. Это как раз то, что нужно для микросхем типа TDA7294.

И самое важное – будет работать защита. При коротком замыкании блок попросту уйдет в защиту. Чтобы снять ее, необходимо на короткое время разъединить зеленый и черный провода, а затем соединить снова. Если блок будет постоянно использоваться, то стоит поставить выключатель.

В зависимости от блока питания 12-вольтовые шины на трансформаторе могут быть с разных сторон, поэтому, чтобы не путаться, необходимо отследить путь желтого выходного провода и найти диодную сборку на шине 12 В.

Потом нужно припаять провода к крайним выводам этой сборки.

Не будет работать только стабилизация, но, в принципе, для питания усилителя она вовсе не нужна.

Алексей Алексеевич. Мурманск.

Мощный тор трансформатор для усилителя

Чтобы изготовить Мощный тор трансформатор для усилителя в домашних условиях, но на профессиональном уровне, нужно немало терпения и определенных навыков. Я занимаюсь изготовлением мощных концевых усилителей для профессиональных музыкантов.

Собираю всю конструкцию с «нуля», в том числе выполняю намотку торов для блока питания. В этой статье хочу немного рассказать как я изготавливаю мощный тор трансформатор в условиях домашней мастерской, то есть в прямом смысле на «коленках». Тем не менее мои трансформаторы ничем не уступают заводским не по качеству исполнения и работоспособности не по внешнему виду. Прежде чем приступить к изготовлению транса нужно иметь под рукой все необходимые материалы для его намотки. Не буду подробно останавливаться на расчетах, но некоторые пособия для этого я покажу ниже. p>

Скачать →Упрощенный расчет тороидального трансформатора

В общем я надеюсь, что у вас уже имеется подходящий сердечник, габаритная мощность которого соответствует требованиям вашего будущего устройства, тем более если вы хотите собрать свой качественный фирменный усилитель мощности, ну а в случаи его отсутствия, то на «железном» рынки можно подобрать такой «бублик», например от ЛАТРа.

Кстати сказать, на заводах где производят торы, относятся к их изготовлению не совсем так как положено, поэтому такие магнитопроводы требуют небольшой доработки, к тому же мы рассчитываем его применение в ответственном устройстве как усилитель мощности НЧ. Чтобы исправить заводскую халтуру и сделать надежный, мощный тор трансформатор, для начала тороидальное железо, то есть его острые кромки по внутреннем и внешнему периметру необходимо притупить напильником, чтобы эти острые края не повредили обмоточный провод.

Таблица габаритных размеров сердечников

Если сам сердечник не плотно намотан, то тогда для повышения его магнитных свойств, зазоры между витками залить жидким материалом, обладающим магнитными свойствами, который в последствии застынет. Например приготовить раствор карбонильного железа разведенного в ацетоне, а предпочтительнее в дихлоретане. Если таких препаратов нет под рукой, то можно обработать витки железа эпоксидной смолой, а затем высушить. Следующий процесс — изолирование самого железа. Я обычно применяю плотную бумажную ленту на клеевой основе, она толще скотча, поэтому надежнее. Но можно воспользоваться и строительным скотчем в несколько слоев.

Когда сердечник подготовлен, начинаем непосредственно наматывать эмаль-проводом первичную обмотку трансформатора. Для этого необходимо намотать на челнок провод нужного сечения и требуемой длинны. К концу обмоточного провода припаять отрезок гибкого монтажного провода, а стык изолировать в термоусадочный кембрик. Если вы намерены собирать двуполярный мостовой источник питания для каждого канала стереоусилителя, то нужно учесть необходимость вывода средней точки с обмотки трансформатора. Поэтому не ошибитесь при намотке, то есть не забыть в камом месте нужно делать отвод.

Таблица диаметра провода и ток нагрузки

Для меня удобнее производить намотку, как я уже сказал именно на «коленке». То есть располагаюсь на диване в левой руке сердечник — в правой челнок и начинаю мотать стараясь большим пальцем левой руки плотно прижимать провод при этом челнок у меня всегда находится рядом на диване, а не падает на пол если бы я сидел на стуле. Именно так очень удобно, можно конечно сделать небольшое устройство на столе, где бы закреплялся сердечник, но лично для меня мой вариант удобнее всего. Обмоточный провод старайтесь укладывать ровно, а не вкось. По внутреннему диаметру тора он должен ложится виток к витку, а не в навал, а по внешнему периметру должен быть зазор между проводом где-то примерно в три его диаметра, тогда намотка будет ровной и красивой.

Основные характеристики электрической энергии и их взаимосвязь

Вот здесь программа: — воспользовавшись ей можно определить все данные для изготовления тора, а именно: сечение и количество витков провода первичной и вторичной обмоток, габаритная мощность трансформатора, в том числе какое количество витков нужно за один проход, это чтобы не получилось «в навал». После каждого прохода, обмотки необходимо изолировать друг от друга, чтобы не было замыкания между обмотками. Изолировать лучше всего фторопластовой лентой, имеется в магазинах электроники или других хозяйственных магазинах.

Мощный тор трансформатор можно изготовить и с применением другого способа изоляции обмоток, на мой взгляд очень бюджетный и эффективный метод. В супермаркетах продаются специальные термостойкие рулоны с пакетами для запекания мяса в духовке. Отличная вещь! И стоит не дорого и на долго хватит. А пользоваться этой пленкой очень просто: нужно порезать это рулон на ленты шириной примерно 20-25мм и изолировать обмотку двумя-тремя слоями, будет надежно и эффективно. При укладке провода всегда считайте витки, количество которых необходимо вы уже знаете. Когда закончите с выполнением первичной обмотки, нужно проверить ток холостого хода трансформатора.

Измерение тока нужно производить с особой осторожностью и желательно через ЛАТР. Это нужно знать при построении силовой части усилителя мощности и если будет слишком большой пусковой ток при включении усилителя, то появятся сопутствующие проблемы. Идеальный ток холостого хода, который должен иметь мощный тороидальный трансформатор рассчитанный на мощность 1000 Вт, должен быть 40-45 мА, это если при изготовлении сердечника он был хорошо отожжен.

Вторичная обмотка выполняется аналогичным способом, что и первичная. Зная количество витков в первичной обмотки и значение витков на вольт, вы примерно можете определить на каком витке вторички нужно делать отвод среднего провода, а для точного определения лучше замерять напряжение намотанных витков мультиметром. Для этого опять же через ЛАТР устанавливает точное сетевое напряжение 220 вольт и измеряем вольтаж намотанной половинки вторичной обмотки не отсоединяя челнок, а так и измеряем — один щуп прибора на гибкий вывод вторички, другой прямо на конец провода расположенного на челноке предварительно его зачистив.

Если напряжение на средней точке (которое должно быть ровно половине общего напряжения во вторичной обмотке) соответствует заданному значению, значит также делаем гибкий отвод монтажным проводом и продолжаем выполнять обмотку до конца, с таким же количеством витков, как и первой половине. Не забывать после каждого прохода нужно изолировать слой. Затем выполняется еще одна аналогичная вторичная обмотка для второго канала усилителя. Если требуется дополнительная обмотка, например для обеспечения питания вентилятора охлаждения, то ее тоже нужно изготовить, но уже проводом меньшего сечения в зависимости от тока потребления вентилятора.

Не в коем случае не берите напряжение для этой цели с рабочих обмоток предназначенных для питания самого усилителя, должна быть только отдельная обмотка и свой выпрямитель. После того как вы полностью намотали трансформатор, последний слой провода нужно изолировать более надежно, во избежании механических повреждений при монтаже и эксплуатации в дальнейшем.

500 Ватт импульсный блок питания для аудиоусилителей

Рубрика: Обзоры / Блоки питания; kirich ; Опубликовано: 14-03-2018, 01:53 $34.99 Многие знают как я люблю разбираться с разными блоками питания. В этот раз у меня на столе несколько необычный блок питания, по крайней мере такой я еще не тестировал. Да и по большому счету вообще не встречал ранее обзоров блоков питания подобной разновидности, хотя вещь по своему интересная и я раньше делал подобные блоки питания сам.
Заказать я его решил из чистого любопытства, решил что может быть полезным. Впрочем подробнее в обзоре.
Вообще стоит наверное начать с небольшого лирического вступления. Много лет назад я довольно сильно увлекался аудиотехникой, прошел как через полностью самодельные варианты, так и «гибриды», где использовались УМ мощностью до 100 Ватт из магазина Юный техник, и полуразобранная Радиотехника УКУ 010, 101 и Одиссей 010, потом был Феникс 200У 010С.
Даже пробовал собрать УМЗЧ Сухова, но что-то тогда не пошло, уже и не вспомню что именно.

Акустика также разная была, как самодельная, так и готовая, например Романтика 50ас-105, Кливер 150ас-009.

Но больше всего запомнились Амфитон 25АС 027, правда они у меня были несколько доработаны. Попутно к небольшим изменениям схемы и конструкции я заменил родные динамики 50 ГДН на 75 ГДН.
Это и предыдущие фото не мои, так как моя аппаратура давно продана, а я потом перешел на Sven IHOO 5.1, а затем вообще стал слушать только мелкие компьютерные колоночки. Да, вот такой регресс.
Но вот что-то начали бродить в голове мысли, сделать что нибудь, например усилитель мощности, возможно просто так, возможно вообще все делать по другому. Но в итоге решил я заказать блок питания. Конечно я могу его сделать сам, мало того, в одном из обзоров я не только это делал, а и выложил подробную инструкцию, но к этому я еще вернусь, а пока перейду к обзору.
Начну со списка заявленных технических характеристик:
Напряжение питания — 200-240 Вольт
Выходная мощность — 500 Ватт
Выходные напряжения:
Основное — +/-35 Вольт
Вспомогательное 1 — +/- 15 Вольт 1 Ампер
Вспомогательное 2 — 12 Вольт 0.5 Ампера , гальванически отвязано от остальных.
Размеры — 133 x 100 x 42 мм
Каналы +/- 15 и 12 Вольт имеют стабилизацию, основное напряжение +/-35 Вольт не стабилизировано. Здесь я наверное выскажу свое мнение.
Меня часто спрашивают, какой блок питания купить для одного либо другого усилителя. На что я обычно отвечаю — проще собрать самому на базе известных драйверов IR2153 и их аналогов. Первый же вопрос, который следует после этого — так у них же нет стабилизации напряжения.
Да, лично на мой взгляд — стабилизация напряжения питания УМЗЧ не только не нужна, а иногда и вредна. Дело в том, что стабилизированный БП обычно больше шумит на ВЧ и кроме того, могут быть проблемы с цепями стабилизации, потому как усилитель мощности потребляет энергию не равномерно, а всплесками. Мы же слушаем музыку, а не одну частоту.
БП без стабилизации обычно имеет немного выше КПД, так как трансформатор всегда работает в оптимальном режиме, не имеет обратной связи и потому больше похож на обычный трансформатор, но с меньшим активным сопротивлением обмоток.
Вот собственно перед нами и пример БП для усилителей мощности.
Упаковка мягкая, но замотали так, что вряд ли получится его повредить в процессе доставки, хотя противостояние почты и продавцов наверное будет вечным.

Внешне выглядит красиво, особо и не придерешься.


Размер относительно компактный, особенно если сравнивать с обычным трансформатором соответствующей мощности.
Более понятные размеры есть на странице товара в магазине.
1. На входе блока питания установлен разъем, что оказалось довольно удобным.
2. Присутствует предохранитель и полноценный входной фильтр. Вот только про термистор, защищающий от бросков тока как сеть, так и диодный мост с конденсаторами, забыли, это плохо. Также в районе входного фильтра расположены контактные площадки, которые надо замкнуть для перевода БП на напряжение 110-115 Вольт. Перед первым включением лучше проверить, не замкнуты ли площадки если у вас в сети 220-230.
3. Диодный мост KBU810, все бы ничего, но он без радиатора, а при 500 Ватт он уже желателен.
4. Входные фильтрующие конденсаторы имеют заявленную емкость 470 мкФ, реальная около 460 мкФ. Так как они включены последовательно, то общая емкость входного фильтра составляет 230мкФ, маловато для выходной мощности в 500 Ватт. Кстати плата предполагает установку и одного конденсатора. Но в любом случае поднимать емкость без установки термистора я бы не советовал. Причем справа от предохранителя есть даже место для термистора, надо только впаять его и перерезать под ним дорожку.
В инверторе применены транзисторы IRF740, хоть и далеко не новые транзисторы, но раньше я их также широко применял в подобных применениях. Как альтернатива, IRF830.
Транзисторы установлены на отдельных радиаторах, сделано это отчасти не просто так. Радиаторы соединены с корпусом транзистора, причем не только в месте крепления самого транзистора, а и монтажные выводы радиатора соединены на самой плате. На мой взгляд плохое решение, так как будет лишнее излучение в эфир на частоте преобразования, по крайней мере нижний транзистор инвертора (на фото он дальний) я бы отвязал от радиатора, а радиатор от схемы.
Управляет транзисторами неизвестный модуль, но судя по наличию резистора питания, да и просто моему опыту, думаю что не сильно ошибусь, если скажу что внутри стоит банальная IR2153. правда зачем делать такой модуль, для меня осталось загадкой.
Инвертор собран по полумостовой схеме, но в качестве средней точки используется не точка соединения фильтрующих электролитических конденсаторов, а два пленочных конденсатора емкостью 1мкФ (на фото два параллельно трансформатору), а первичная обмотка подключена через третий конденсатор, также емкостью 1мкФ (на фото перпендикулярно трансформатору).
Решение известное и по своему удобное, так как позволяет весьма просто не только увеличить емкость входного фильтрующего конденсатора, а и применить один на 400 Вольт, что может быть полезным при апгрейде.
Габарит трансформатора весьма скромный для заявленной мощности в 500 Ватт. Я конечно протестирую еще его под нагрузкой, но уже могу сказать, что на мой взгляд его реальная длительная мощность на более 300-350 Ватт.
На странице магазина, в перечне ключевых особенностей, было указано —
3. Transformers 0.1 mm * 100 multi-strand oxygen-free enameled wire, heat is very low, efficiency is more than 90%.
Что в переводе означает — в трансформаторе использована обмотка из 100 штук бескислородных проводов диаметром 0.1мм, уменьшен нагрев и КПД выше 90%.
Ну КПД я проверю потом, а вот насчет того, что обмотка многопроволочная, факт. Я конечно их не пересчитывал, но жгут довольно неплохой и данный вариант намотки действительно положительно сказывается на качестве работы трансформатора в частности и всего БП в целом.
Не забыли и про конденсатор, соединяющий «горячую» и «холодную» сторону БП, причем поставили его правильного (Y1) типа.
В выходном выпрямителе основных каналов применены диодные сборки MUR1620CTR и MUR1620CT (16 Ампер 200 Вольт), причем производитель не стал колхозить «гибридные» варианты, а поставил как положено, две комплементарные сборки, одна с общим катодом, а другая с общим анодом. Обе сборки установлены на отдельных радиаторах и также как в случае с транзисторами, они не изолированы от компонентов. Но в данном случае проблема может быть только в плане электробезопасности, хотя если корпус закрыт, то ничего страшного в этом нет.
В выходном фильтре задействовано по паре конденсаторов 1000мкФ х 50 Вольт, что на мой взгляд маловато.
Кроме того, для уменьшения пульсаций между конденсаторами установлен дроссель, а конденсаторы, стоящие после него, дополнительно зашунтированы керамическим 100 нФ.
Вообще на странице товара было написано —
1. All high-frequency low-impedance electrolytic capacitors specifications, low ripple.
В переводе — все конденсаторы имеют низкий импеданс для уменьшения пульсаций. В общем-то так то оно и есть, применены Cheng-X, но это по сути просто немного улучшенный вариант обычных китайских конденсаторов и я бы лучше поставил мою любимую Samwha RD или Capxon KF.
Параллельно конденсаторам нет разрядных резисторов, хотя место на плате для них имеется, потому вас могут ждать «сюрпризы», так как заряд держится довольно долго.
Дополнительные каналы питания подключены к своим обмоткам трансформатора, причем канал 12 Вольт гальванически отвязан от остальных.
Каждый канал имеет независимую стабилизацию напряжения, дроссели для уменьшения помех и керамические конденсаторы по выходу. Но вы наверное заметили, что диодов в выпрямителе пять. Канал 12 Вольт питается от однополупериодного выпрямителя.
По выходу, как и по входу, стоят клеммники, причем весьма неплохого качества и конструкции.
На странице товара есть фото сверху, где видно все и сразу. Уже потом заметил, что в магазине на всех фото есть монтажные стойки, в моем комплекте их не было 🙁
Печатная плата двухсторонняя, качество весьма высокое, использован стеклотекстолит, а не привычный гетинакс. В одном из узких место сделана защитная прорезь.
Снизу также обнаружилась пара резисторов, предположу, что это примитивная схема защиты от перегрузки, которую иногда добавляют к драйверам на IR2153. Но честно говоря, я бы на нее не рассчитывал.
Также снизу печатной платы присутствует маркировка выходов и варианты выходных напряжений, под которые изготавливаются данные платы. Немного заинтриговали две вещи — два одинаковых варианта +/- 70 Вольт и заказной вариант.
Перед тем, как перейти к тестам, немного расскажу о своем варианте подобного БП.
Примерно три с половиной года назад я выкладывал обзор регулируемого БП, где использовался блок питания собранный примерно по такой же схеме.
В собранном виде он также выглядел довольно похоже, извините за плохое качество фото.
Если убрать из моего варианта все «лишнее», например узел регулировки оборотов вентилятора в зависимости от температуры, а также умощненный драйвер транзисторов и схему дополнительного питания от выхода инвертора, то мы получим схему обозреваемого БП.
По сути это тот же БП, только выходных напряжений больше. Вообще схемотехника данного БП совсем простая, проще только банальный автогенератор.
Кроме того обозреваемый БП снабжен примитивной схемой ограничения выходной мощности, подозреваю что реализована она так, как показано на выделенном участке схемы.
Но посмотрим на что способна данная схема и ее реализация в обозреваемом блоке питания.
Здесь надо отметить, что так как стабилизация основного напряжения отсутствует, то оно напрямую зависит от напряжения в сети.
При входном напряжении 223 Вольта выходное составляет 35.2 в режиме холостого хода. Потребление при этом 3.3 Ватта.
При этом присутствует заметный нагрев резистора питания драйвера транзисторов. Его номинал 150 кОм, что при 300 Вольт дает рассеиваемую мощность порядка 0.6 Ватта. Данный резистор греется независимо от нагрузки блока питания.
Также заметен небольшой нагрев трансформатора, фото сделано примерно через 15 минут после включения.
Для нагрузочного теста была собрана конструкция, состоящая из двух электронных нагрузок, осциллографа и мультиметра.
Мультиметр измерял один канал питания, второй канал контролировался вольтметром электронной нагрузки, которая была подключена короткими проводами.
Не буду утомлять читателя большим перечислением тестов, потому сразу перейду к осциллограммам.
1, 2. Разные точки выхода БП до диодных сборок, и с разным временем развертки. Частота работы инвертора составляет 70 кГц.
3, 4. Пульсации перед дросселем канала 12 Вольт и после него. После КРЕНки вообще все гладко, но есть проблема, напряжение в этой точке всего около 14.5 Вольта без нагрузки основных каналов и 13.6-13.8 с нагрузкой, что мало для стабилизатора 12 Вольт.
Нагрузочные тесты проходили так:
Сначала нагружал один канал на 50%, затем второй на 50%, потом нагрузку первого поднимал до 100%, а затем и второй. В итоге получалось четыре режима нагрузки — 25-50-75-100%.
Сначала что на выходе по ВЧ, на мой взгляд очень даже неплохо, пульсации минимальны, а при установке дополнительного дросселя их вообще можно свести почти до нуля.
А вот на частоте 100 Гц все довольно грустно, маловата емкость по входу, маловата.
Полный размах пульсаций при 500 Ватт выходной мощности составляет около 4 Вольт.
Нагрузочные тесты. Так как напряжение под нагрузкой проседало, то я по мере этого поднимал тока нагрузки чтобы выходная мощность примерно соответствовала ряду 125-250-375-500 Ватт.
1. Первый канал — 0 Ватт, 42.4 Вольта, второй канал — 126 Ватт, 33.75 Вольта
2. Первый канал — 125.6 Ватта, 32.21 Вольта, второй канал — 130 Ватт, 32.32 Вольта.
3. Первый канал — 247.8 Ватта, 29.86 Вольта, второй канал — 127 Ватт, 30.64 Вольта.
4. Первый канал — 236 Ватт, 29.44 Вольта, второй канал — 240 Ватт, 29.58 Вольта.
Вы наверное заметили, что в первом тесте напряжение не нагруженного канала больше 40 Вольт. Это обусловлено выбросами напряжения, а так как нагрузки нет совсем, то напряжение плавно поднималось, даже небольшая нагрузка возвращала напряжение в норму.
Одновременно измерялось потребление, но так как есть относительно большая погрешность при измерении выходной мощности, то расчетные значения КПД я также буду приводить ориентировочно.
1. 25% нагрузки, КПД 89.3%
2. 50% нагрузки, КПД 91.6%
3. 75% нагрузки, КПД 90%
4. 476 Ватт, около 95% нагрузки, КПД 88%
5, 6. Просто ради любопытства измерил коэффициент мощности при 50 и 100% мощности.
В общем-то результаты примерно похожи на заявленные 90%
Тесты показали довольно неплохую работу блока питания и все было бы замечательно, если бы не привычная «ложка дегтя» в виде нагрева. Еще в самом начале я оценил примерно мощность БП в 300-350 Ватт.
В процессе привычного теста с постепенным прогревом и интервалами по 20 минут я выяснил, что при мощности 250 Ватт Бп ведет себя просто отлично, нагрев компонентов примерно такой:
Диодный мост — 71
Транзисторы — 66
Трансформатор (магнитопровод) — 72
Выходные диоды — 75
Но когда я поднял мощность до 75% (375 Ватт), то через 10 минут картина была совсем другая
Диодный мост — 87
Транзисторы — 100
Трансформатор (магнитопровод) — 78
Выходные диоды — 102 (более нагруженный канал)
Попытавшись разобраться с проблемой, я выяснил, что идет сильный перегрев обмоток трансформатора, в следствие этого прогревается магнитопровод, снижается его индукция насыщения и он начинает входить в насыщение в итоге резко увеличивается нагрев транзисторов (позже я регистрировал температуру до 108 градусов), затем я остановил тест. При этом тесты » на холодную» с мощностью в 500 Ватт проходили нормально.
Ниже пара термофото, первое при мощности нагрузки 25%, второе при 75%, соответственно через пол часа (20+10 минут). Температура обмоток достигла 146 градусов и был заметный запах перегретого лака.
В общем теперь подведу некоторые итоги, отчасти неутешительные.
Общее качество изготовления очень хорошее, но есть некоторые конструктивные нюансы, например установка транзисторов без изоляции от радиаторов. Радует большое количество выходных напряжений, например 35 Вольт для питания усилителя мощности, 15 для предварительного усилителя и независимые 12 Вольт для всяких сервисных устройств.
Есть схемные недоработки, например отсутствие термистора по входу и малая емкость входных конденсаторов.
В характеристиках было заявлено что дополнительные каналы 15 Вольт могут выдать ток до 1 Ампера, реально я бы не ждал больше 0.5 Ампера без дополнительного охлаждения стабилизаторов. Канал 12 Вольт скорее всего вообще не выдаст более 200-300мА.
Но все эти проблемы либо не критичны, либо легко решаются. Самая сложная проблема — нагрев. БП может длительно отдавать до 250-300 Ватт, 500 Ватт только относительно кратковременно, либо придется добавлять активное охлаждение.
Попутно у меня возник небольшой вопрос к уважаемой общественности. Есть мысли сделать свой усилитель, соответственно с обзорами. Но какой был бы интереснее, усилитель мощности, предварительный, если УМ, то на какую мощность и т.п. Лично мне он не особо нужен, но вот поковыряться настроение есть. Обозреваемый БП к этому имеет слабое отношение 🙂
Этот БП на алиэкспресс — , и еще одна.
На этом у меня все, надеюсь что информация была полезна и как обычно жду вопросов в комментариях. $34.99

Тороидальный трансформатор

Тороидальные трансформаторы, в сравнении с трансформаторами на броневых сердечниках из Ш-образных пластин, имеют несколько преимуществ:

• меньший объем и вес;
• более высокий КПД;
• лучшее охлаждение для обмоток.

Мне оставалось только рассчитать напряжении и количества витков для вторичных обмоток с последующей их намоткой.

Первичная обмотка уже содержала примерно 800 витков проводом ПЭЛШО 0,8мм, она была залита парафином и заизолирована слоем тонкой ленты из фторопласта.

Измерив приблизительные размеры железа трансформатора можно выполнить расчет его габаритной мощности, таким образом можно прикинуть подходит ли сердечник для получения нужной мощности или нет.

Рис. 1. Размеры железного сердечника для тороидального трансформатора.

• Габаритная мощность (Вт) = Площадь окна (см2) * Площадь сечения (см2)
• Площадь окна = 3,14 * (d/2)2
• Площадь сечения = h * ((D-d)/2)

Для примера, выполним расчет трансформатора с размерами железа: D=14см, d=5см, h=5см.

• Площадь окна = 3,14 * (5см/2) * (5см/2) = 19,625 см2
• Площадь сечения = 5см * ((14см-5см)/2) = 22,5 см2
• Габаритная мощность = 19,625 * 22,5 = 441 Вт.

Если вам нужно рассчитать тороидальный трансформатор, то вот небольшая подборка из статей: (1Мб).

Габаритная мощность используемого мною трансформатора оказалась явно меньшей чем я ожидал — где-то 250 Ватт.

Расчет количества витков и намотка

Для питания остальных электронных блоков усилителя было решено намотать несколько отдельных вторичных обмоток. Для намотки катушек медным эмалированным проводом был изготовлен деревянный челнок. Также его можно изготовить из стеклотекстолита или пластмассы.

Рис. 2. Челнок для намотки тороидального трансформатора.

Намотка выполнялась медным эмалированным проводом, который был в наличии:

• для 4х обмоток питания УМЗЧ — провод диаметром 1,5 мм;
• для остальных обмоток — 0,6 мм.

Число витков для вторичных обмоток я подбирал экспериментальным способом, поскольку мне не было известно точное количество витков первичной обмотки.
Суть метода:

1. Выполняем намотку 20 витков любого провода;
2. Подключаем к сети ~220В первичную обмотку трансформатора и измеряем напряжение на намотанных 20-ти витках;
3. Делим нужное напряжение на полученное из 20-ти витков — узнаем сколько раз по 20 витков нужно для намотки.

Например: нам нужно 25В, а из 20-ти витков получилось 5В, 25В/5В=5 — нужно 5 раз намотать по 20 витков, то есть 100 витков.

Расчет длины необходимого провода был выполнен так: намотал 20 витков провода, сделал на нем метку маркером, отмотал и измерил его длину. Разделил нужное количество витков на 20, полученное значение умножил на длину 20-ти витков провода — получил приблизительно необходимую длину провода для намотки. Добавив 1-2 метра запаса к общей длине можно наматывать провод на челнок и смело отрезать.

Например: нужно 100 витков провода, длина 20-ти намотанных витков получилась 1,3 метра, узнаем сколько раз по 1,3 метра нужно намотать для получения 100 витков — 100/20=5, узнаем общую длину провода (5 кусков по 1,3м) — 1,3*5=6,5м. Добавляем для запаса 1,5м и получаем длину — 8м.

Для каждой последующей обмотки измерение стоит повторить, поскольку с каждой новой обмоткой необходимая на один виток длина провода будет увеличиваться.

Для намотки каждой пары обмоток по 25 Вольт на челнок были параллельно уложены сразу два провода (для 2х обмоток). После намотки, конец первой обмотки соединен с началом второй — получились две вторичные обмотки для двуполярного выпрямителя с соединением посередине.

После намотки каждой из пар вторичных обмоток для питания схем УМЗЧ, они были заизолированы тонкой фторопластовой лентой.

Таким образом были намотаны 6 вторичных обмоток: четыре для питания УМЗЧ и еще две для блоков питания остальной электроники.

Схема выпрямителей и стабилизаторов напряжения

Ниже приведена принципиальная схема блока питания для моего самодельного усилителя мощности.

Рис. 2. Принципиальная схема источника питания для самодельного усилителя мощности НЧ.

Для питания схем усилителей мощности НЧ используются два двуполярных выпрямителя — А1.1и А1.2. Остальные электронные блоки усилителя будут питаться от стабилизаторов напряжения А2.1 и А2.2.

Резисторы R1 и R2 нужны для разрядки электролитических конденсаторов, в момент когда линии питания отключены от схем усилителей мощности.

В моем УМЗЧ 4 канала усиления, их можно включать и выключать попарно с помощью выключателей, которые коммутируют линии питания платок УМЗЧ с помощью электромагнитных реле.

Резисторы R1 и R2 можно исключить из схемы если блок питания будет постоянно подключен к платам УМЗЧ, в таком случае электролитические емкости будут разряжаться через схему УМЗЧ.

Диоды КД213 рассчитаны на максимальный прямой ток 10А, в моем случае этого достаточно. Диодный мост D5 рассчитан на ток не менее 2-3А,собрал его из 4х диодов. С5 и С6 — емкости, каждая из которых состоит из двух конденсаторов по 10 000 мкФ на 63В.

Рис. 3. Принципиальные схемы стабилизаторов постоянного напряжения на микросхемах L7805, L7812, LM317.

Расшифровка названий на схеме:

• STAB — стабилизатор напряжения без регулировки, ток не более 1А;
• STAB+REG — стабилизатор напряжения с регулировкой, ток не более 1А;
• STAB+POW — регулируемый стабилизатор напряжения, ток примерно 2-3А.

При использовании микросхем LM317, 7805 и 7812 выходное напряжение стабилизатора можно рассчитать по упрощенной формуле:

Uвых = Vxx * ( 1 + R2/R1 )

Vxx для микросхем имеет следующие значения:

• LM317 — 1,25;
• 7805 — 5;
• 7812 — 12.

Пример расчета для LM317: R1=240R, R2=1200R, Uвых = 1,25*(1+1200/240) = 7,5V.

Конструкция

Вот как планировалось использовать напряжения от блока питания:

• +36В, -36В — усилители мощности на TDA7250
• 22В — схемы задержки включения и защиты акустических систем
• 12В — электронные регуляторы громкости, стерео-процессоры, индикаторы выходной мощности, схемы термоконтроля, вентиляторы, подсветка;
• 14В — электронные регуляторы тембра.
• 5В — индикаторы температуры, микроконтроллер, панель цифрового управления.

Микросхемы и транзисторы стабилизаторов напряжения были закреплены на небольших радиаторах, которые я извлек из нерабочих компьютерных блоков питания. Корпуса крепились к радиаторам через изолирующие прокладки.

Печатная плата была изготовлена из двух частей, каждая из которых содержит двуполярный выпрямитель для схемы УМЗЧ и нужный набор стабилизаторов напряжения.

Рис. 4. Одна половинка платы источника питания.

Рис. 5. Другая половинка платы источника питания.

Рис. 6. Готовые компоненты блока питания для самодельного усилителя мощности.

Позже, при отладке я пришел к выводу что гораздо удобнее было бы изготовить стабилизаторы напряжений на отдельных платах. Тем не менее, вариант «все на одной плате» тоже не плох и по своему удобен.

Также выпрямитель для УМЗЧ (схема на рисунке 2) можно собрать навесным монтажом, а схемы стабилизаторов (рисунок 3) в нужном количестве — на отдельных печатных платах.

Соединение электронных компонентов выпрямителя показано на рисунке 7.

Рис. 7. Схема соединений для сборки двуполярного выпрямителя -36В+36В с использованием навесного монтажа.

Соединения нужно выполнять используя толстые изолированные медные проводники.

Диодный мост с конденсаторами на 1000pF можно разместить на радиаторе отдельно. Монтаж мощных диодов КД213 (таблетки) на один общий радиатор нужно выполнять через изоляционные термо-прокладки (терморезина или слюда), поскольку один из выводов диода имеет контакт с его металлической подкладкой!

Для схемы фильтрации (электролитические конденсаторы по 10000мкФ, резисторы и керамические конденсаторы 0,1-0,33мкФ) можно на скорую руку собрать небольшую панель — печатную плату (рисунок 8).

Рис. 8. Пример панели с прорезями из стеклотекстолита для монтажа сглаживающих фильтров выпрямителя.

Для изготовления такой панели понадобится прямоугольный кусочек стеклотекстолита. С помощью самодельного резака (рисунок 9), изготовленного из ножовочного полотна по металлу, прорезаем медную фольгу вдоль по всей длине, потом одну из получившихся частей разрезаем перпендикулярно пополам.

Рис. 9. Самодельный резак из ножовочного полотна, изготовленный на точильном станке.

После этого намечаем и сверлим отверстия для деталей и крепления, зачищаем тоненькой наждачной бумагой медную поверхность и лудим ее с помощью флюса и припоя. Впаиваем детали и подключаем к схеме.

Вот такой, не сложный блок питания был изготовлен для будущего самодельного усилителя мощности звуковой частоты. Останется дополнить его схемой плавного включения (Soft start) и ждущего режима.

UPD: Юрий Глушнев прислал печатную плату для сборки двух стабилизаторов с напряжениями +22В и +12В. На ней собраны две схемы STAB+POW (рис. 3) на микросхемах LM317, 7812 и транзисторах TIP42.

Рис. 10. Печатная плата стабилизаторов напряжения на +22В и +12В.

Скачать — (63 КБ).

Еще одна печатная плата, разработанная под схему регулируемого стабилизатора напряжения STAB+REG на основе LM317:

Рис. 11. Печатная плата для регулируемого стабилизатора напряжения на основе микросхемы LM317.

Скачать — (7 КБ).

Начало цикла статей: Усилитель мощности ЗЧ своими руками ( Phoenix-P400 )

Малогабаритный ИИП напряжением 12 вольт 24 ватт | RadioHome.ru

Предлагаемая схема имеет довольно малые габариты и высокий КПД. Особенностью является то, что магнитопровод импульсного трансформатора работает с заходом в область насыщения.

Основные технические характеристики:

Напряжение сети — 220 вольт ±20%
Выходное напряжение холостого хода — 15 вольт
Выходное напряжение при максимальной нагрузке — 12 вольт
Максимальный ток нагрузки — 2 ампер
Частота преобразования в режиме холостого хода — 7,3 кГерц
Частота преобразования при максимальной нагрузке — 6,7 кГерц
Ток холостого хода ИИП — 19 мА
Максимальная мощность потребляемая нагрузкой — 24 Ватт
Максимальный КПД — 84 %
Амплитуда пульсаций выходного напряжения — 22 мВольт
Габаритные размеры — 110x73x25 мм

Динистор КН102Д возможно заменить на DB3, DB4 или на любой из серии КН102, диоды 1.5КЕ350СА заменимы на 1. 5КЕ300СА, 1.5КЕ400СА, 1.5КЕ440СА, диоды 2Д2999Б – на КД2999А, КД213А-КД213В, КД2997А, КД2997Б. Светодиод YL-BB3N7M можно заменить на любой малогабаритный любого цвета свечения с рабочим током до 20 мАпер. После проведении экспериментов автор выяснил, что транзисторы КТ812А заменимы на КТ840А. При применении транзисторов 2Т704А, КТ704Б, КТ809А нагрев увеличивался, но был в допустимых пределах, однако они имеют другой корпус, что потребует изменения топологии печатной платы. Термистор SCK-103NTC можно заменить на MZ92-P220RM, MZ92-R220RM, MZ92-P330RM, MZ92-R330RM, варистор VCR391 — JVR-10N361K, JVR-14N361K, JVR-20N361K, JVR-10N391 К, JVR- 14N391 К, JVR-20N391K, JVR-10N431K, JVR-14N431K.JVR-20N431K. Дроссель L1 намотан на сердечнике М2000НМ типоразмером К10x6x5 и содержит 10 витков сложенного вдвое провода МГТФ 0,13 или ПЭЛШО 0,3. Дроссель L2 собран на магнитопроводе М2000НМ типоразмером К16x10x5, обмотка содержит 24 витка провода ПЭТВ или ПЭВ-2 диаметром 0,85 мм. Для транса Т1 применен магнитопровод М2000НМ-А К32х18х7 из феррита (измеренная автором магнитная проницаемость была 1885, а индукция глубокого насыщения — 0,38 Тл). Допустимо применить ферриты размера М2000НМ1, М2000НМ1-17, М2000НМ-39 типоразмера К32x20x6. Для намотки подойдёт провод ПЭТВ, ПЭВ-2 или ПЭЛШО, обмотки I и III содержат по 8 витков провода диаметром 0,31 мм, обмотка II — 352 витка провода диаметром 0,44 мм, обмотка IV — 34 витка провода диаметром 0,84 мм.

Прибор чувствителен к сборке, правильно собранная схема наладки не требует. Возможно покажется немного сложной схемой для начинающего радиолюбителя. Особое внимание уделите при подключении нагрузки, и подключать только при завершении всех паек. Удачи!

Малък IIP

Предлаганото самогенериращо IIP (комутационно захранване) има малки размери и висока ефективност. Характеристиката му е, че магнитната верига на импулсен трансформатор работи с навлизане в областта на насищане. При проектирането на самостоятелно генериращ IIP в повечето случаи се използва мощен трансформатор в линеен режим, а превключващ трансформатор с ниска мощност се използва в режим на насищане на магнитната верига. Отделни намотки на тези трансформатори са свързани последователно един с друг и ограничаващ тока резистор — това образува схема за положителна обратна връзка (POS). Недостатъкът на това решение е увеличеното генериране на топлина в този резистор. Желанието да се намали мощността, разсеяна от този резистор, в повечето случаи води до повишено нагряване на превключващите транзистори и по-ниска ефективност. Ниската ефективност принуждава разработчиците да обърнат внимание на други схематични решения на преобразуватели, например автогенератори Royer. Те имат трансформатор с наситен магнитен кръг, но нямат трансформатор с ниска мощност и резистор за ограничаване на тока. Въпреки това, токът преминава през превключващите транзистори в момента на превключване, чиято амплитуда на импулса може да надвишава 3 … 20 пъти средната стойност на текущата консумация. Това обстоятелство не само диктува условието за избор на транзистори с голям марж на тока, но и се проявява в повишеното им нагряване. Ефективността на такъв IIP е приблизително 50% с изходна мощност до 30 вата. Ефективността може да бъде увеличена чрез включване на резистори с ниско съпротивление в емитерната верига на комутационните транзистори. Точно това е направено в IIP, схемата на която е показана на фиг .

На пръв поглед може да изглежда, че това ще доведе само до повишено производство на топлина върху тези резистори. Но благодарение на тези резистори се получава локална обратна връзка с отрицателен ток (OOS), ограничаваща колекторния ток на транзистора с рязко увеличение. В резултат на това амплитудата на тока на колектора в моментите на превключване на транзисторите намалява няколко пъти, увеличавайки ефективността на IIP. В предложения IIP загряването на превключващи транзистори и трансформатор в сравнение с опцията, при която тези резистори отсъстват, е намаляла с около три пъти и съответно нейната надеждност и ефективност са се увеличили.

Технически спецификации

Основно напрежение, V	220 ± 20%
Изходно напрежение на празен ход, V	15
Изходно напрежение при максимално натоварване, V	12
Максимален ток на натоварване, A	2
Честота на преобразуване в режим на празен ход, kHz	7. 3
Честота на преобразуване при максимално натоварване, kHz	6.7
Ipn ток на празен ход, max, mA	19
Максимална консумирана мощност от товара, W	24
Максимална ефективност (при максимална изходна мощност), %	84
Амплитуда на пулсации на изходното напрежение, не повече, mV	22
Габаритни размери, мм	110x73x25

Основното напрежение се подава към IIP чрез предпазителя FU1, който заедно с варистора RU1 защитава елементите на IIP от повишено мрежово напрежение. Термисторът RK1 ограничава токовия импулс при зареждане на кондензатори C2-C4 в момента на включване на IIPS. Основното напрежение през филтъра за потискане на шума L1C1 се подава към диодния мост VD1, където той се коригира и след това се изглажда от кондензатора С2. Елементите C5, R3, VS1 образуват схема, която улеснява стартирането на преобразувателя, когато той е включен. Амортизиращите диоди VD2, VD3 ограничават до безопасна стойност амплитудата на импулсите на напрежението върху колекторите на комутационните транзистори VT1, VT2. Разсейването на топлината в тези транзистори е малко, така че те се използват без радиатори. В най-трудния режим транзисторите се нагряват до 50 ° C. Резисторите R2, R4 образуват токова верига OOS, а веригите R5C6 и R6C7 са проектирани за принудително превключване на транзистори. Изходното променливо напрежение коригира диодния мост VD4-VD7, L2C8C9 — изглаждащ филтър, а индукторът осигурява индуктивна реакция на филтъра, която е необходима за надеждно стартиране на преобразувателя. Инсталирането на изхода на изправителните кондензатори с капацитет от 68 nF или повече ще доведе до невъзможност за стартиране. LED HL1 показва наличието на изходно напрежение. Всички IIP части са монтирани върху печатна платка, изработена от едностранно фолио от фибростъкло, чертежът на който е показан на фиг. 2.

За да се подобри охлаждането на транзисторите, в дъската под тях се правят вентилационни отвори. Индуктор L1 и трансформатор T1 са завинтени. След като тези винтове се поставят в отворите на дъската, върху тях трябва да се поставят парчета PVC тръба отстрани на частите. След това инсталирайте индуктора, трансформатора и ги натиснете към платката с помощта на пластмасови шайби. Транзисторите се завинтват върху метални стелажи и след това се запояват към дъската. Предпазител FU1 се състои от две калайдисани щифтове, притиснати в дъската, между които е споена медна тел с диаметър 0, 03 мм. Отвън тя е затворена с парче поливинилхлоридна тръба, за да се предпази от механични повреди и в случай на работа, за защита на компонентите на IIP от пръски от разтопен метал. За стопяема вложка FU2, върху платката е монтиран металопластичен държач. Появата на сглобените и включени в мрежата IIP е показана на фиг. 3.

до 0, 15 μF) могат да бъдат изключени, но ефективността на IIP ще намалее с около 2 … 3%. Заменяме динистора KN102D с DB3, DB4 или която и да е от серията KN102, диодите 1.5KE350CA са взаимозаменяеми с диоди 1.5KE300CA, 1.5KE400CA, 1.5KE440CA, 2D2999B диоди с KD2999A, KD213A-KD213V, KD2997A, KD2997A Светодиодът YL-BB3N7M може да бъде заменен с всякакъв светодиод с малък размер от всякакъв цвят с работен ток до 20 mA. След провеждането на експерименти авторът установява, че транзисторите KT812A са взаимозаменяеми с KT840A. Когато използвате транзистори 2T704A, KT704B, KT809A, нагряването се увеличи, но беше в приемливи граници, но те имат различен случай, който ще изисква промяна в топологията на печатаната платка. Термисторът SCK-103NTC може да бъде заменен с MZ92-P220RM, MZ92-R220RM, MZ92-P330RM, MZ92-R330RM, варисторът VCR391 — JVR-10N361K, JVR-14N361K, JVR-20N361K, JVR-20N361K, JVR-20N361K, JVR-20N361K, JVR-20N361K, JVR-20N361K, JVR-20N361K, JVR-14N361K, JVR-20N361K 20N391K, JVR-10N431K, JVR-14N431K.JVR-20N431K. Индукторът L1 е навит на магнитна верига M2000NM с размер на рамката K10x6x5 и съдържа 10 оборота на удвоен MGTF проводник 0, 12 или PELSHO 0, 3. Индукторът L2 е навит на магнитна верига M2000NM с размер K16x10x5, намотката съдържа 24 оборота от проводник PETV или PEV-2 с диаметър 0.85 mm. За трансформатора Т1 се използва магнитното ядро ​​M2000NM-A K32x18x7, направено от ферит (измерената от автора магнитна проницаемост е 1885 г., а индукцията на дълбоко насищане е 0, 38 Т). Допустимо е използването на магнитни вериги M2000NM1, M2000NM1-17, M2000NM-39 с размер K32x20x6. За навиване можете да използвате проводник PETV, PEV-2 или PELSHO, намотки I и III съдържат 8 оборота на тел с диаметър 0, 3 мм, намотка II — 351 оборота на тел с диаметър 0, 45 мм, намотка IV — 33 оборота на тел с диаметър 0, 85 мм. Преди това краищата на магнитната верига се шлайфат и навиват два слоя лак или един слой плат от изолационна лента. Проводниците на всички намотки са положени плътно към магнитната верига. Намотките I и III се навиват първо едновременно в две проводници с пролука 3 … 5 мм между проводниците, за да се предотврати счупване. След това намотките са импрегнирани с шеллак и два слоя лак са навити. На следващо място — един слой на навиване II, полагане на проводника «намотка до намотка». Между началото и края на този слой трябва да има разстояние от 6 … 7 мм, жицата е фиксирана и намотката е импрегнирана с шеллак. На следващо място, сложете слой лак и по същия начин увийте втория и третия слой на навиване II, след което поставете два слоя лак или изолационна лента. Последната намотка на намотката IV, импрегнирайте я с шеллак. След това два или три слоя изолационна лента, за да предпазите намотките от механични повреди. При настройката трябва да се помни, че елементите на IIP са под напрежение, опасно за живота, така че всички замествания на елементи, когато устройството е изключено от мрежата.

Преди да свържете източника към мрежата за първи път, трябва да проверите инсталацията и да се уверите, че сглобеният продукт отговаря на схемата. След това извадете предпазителя FU2 от държача и включете IIPS в мрежата. Ако след включване не възникне автоматично генериране, увеличете капацитета на кондензатора C5 до 1 μF или инсталирайте резистор R3 със съпротивление 120 Ohms. Ако токът в отворена верига на IIP ще бъде повече от 40 mA (измерено между линейния филтър и диодния VD1), тогава това означава, че индукцията на насищане на магнитната верига е много по-малка от 0, 38 Т. В този случай е необходимо пропорционално да се увеличи броят на завоите във всички намотки на трансформатора Т1. Броят на завоите трябва да се увеличи най-малко с 10 … 15%, а при необходимост и повече. По време на нормална работа на IIP, трансформаторът Т1 трябва да излъчва тиха свирка.

В заключение трябва да се отбележи, че основата на този IIP е трансформаторът Т1, следователно, ако трябва да използвате магнитна верига с различен размер или да получите различна мощност, трябва да преизчислите всички елементи. Най-лесният начин да направите това на компютър е използването на конвертор 4.0.0.0 софтуер.

Радио № 11, 2008г

Списък на радиоелементите

предназначение	тип	Номинална стойност	номер	забележка	магазин	Моята тетрадка
VT1, VT2	Биполярен транзистор	KT812A	2		Търсене на ресурси	Към бележника
VD1	Диоден мост	DB107	1		Търсене на ресурси	Към бележника
VD2, VD3	диод	1.5KE350CA	2		Търсене на ресурси	Към бележника
VD4-VD7	диод	KD2999B	4		Търсене на ресурси	Към бележника
VS1	Тиристор и Триак	KN102D	1		Търсене на ресурси	Към бележника
С1	кондензатор	0, 1 uF 630 V	1		Търсене на ресурси	Към бележника
C2	Електролитичен кондензатор	10 uF 400 V	1		Търсене на ресурси	Към бележника
С3, С4	кондензатор	0, 22 uF 400 V	2		Търсене на ресурси	Към бележника
C5	кондензатор	0, 15 uF 400 V	1		Търсене на ресурси	Към бележника
С6, С7, С9	кондензатор	0, 068 uF 63 V	3		Търсене на ресурси	Към бележника
С8	Електролитичен кондензатор	100 μF 63 V	1		Търсене на ресурси	Към бележника
R1	резистор	240 kOhm	1	0, 5 вата	Търсене на ресурси	Към бележника
R2, R4	резистор	5, 1 ома	2	2 вата	Търсене на ресурси	Към бележника
R3	резистор	240 ома	1		Търсене на ресурси	Към бележника
R5, R6	резистор	10 ома	2	0, 5 вата	Търсене на ресурси	Към бележника
R7	резистор	2, 7 kOhm	1		Търсене на ресурси	Към бележника
RU1	варистора	VCR391	1		Търсене на ресурси	Към бележника
RK1	РТС	SCK-103NTC	1		Търсене на ресурси	Към бележника
FU1	предпазител	0, 25 A	1		Търсене на ресурси	Към бележника
FU2	предпазител	2 A	1		Търсене на ресурси	Към бележника
L1	индуктор		1		Търсене на ресурси	Към бележника
L2	индуктор	430 μH	1		Търсене на ресурси	Към бележника
T1	трансформатор		1		Търсене на ресурси	Към бележника
HL1	светодиод	YL-BB3N7M	1		Търсене на ресурси	Към бележника
SA1	ключ		1		Търсене на ресурси	Към бележника
XR1	Захранващ кабел		1		Търсене на ресурси	Към бележника
						Добавете всички

^{Изтеглете списъка с артикули (PDF)}

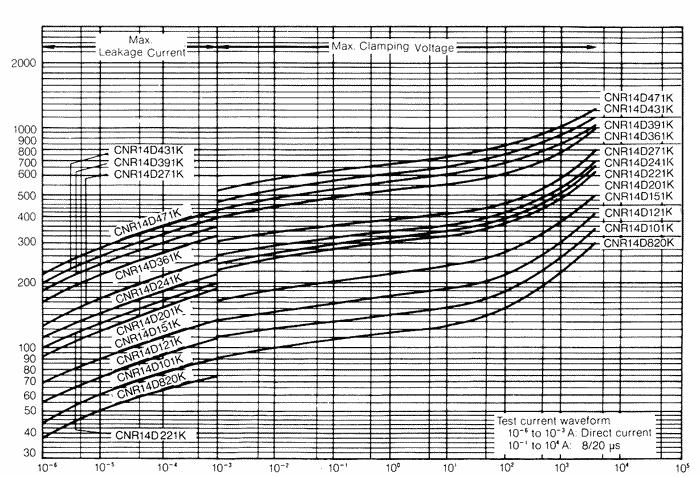

варистор% 2014n431k техническое описание и примечания по применению

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

1996 — Варистор 250в Аннотация: варистор S20 варистор 60в варистор 300в s10 варистор варистор Ve Q69X3454 Q69X3022 150в варистор варистор * s20 Текст: текст файла отсутствует	Оригинал	PDF	CCR-62 CCR-63 Варистор 250в варистор S20 варистор 60в варистор 300в s10 варистор варистор Ve Q69X3454 Q69X3022 Варистор 150в варистор * s20
Варистор 10K431 Аннотация: ВАРИСТОР 20К431 варистор 14к431 варистор 10к271 варистор 14К241 варистор 20К391 ФНР-10К471 10К471 14К471 ВАРИСТОР ВАРИСТОР 14К561 Текст: Текст файла отсутствует	Оригинал	PDF	FNR-05K180 FNR-07K180 ФНР-10К180 FNR-32K102 ФНР-40К102 ФНР-25К112 Варистор 10К431 ВАРИСТОР 20к431 варистор 14к431 варистор 10к271 варистор 14К241 варистор 20К391 FNR-10K471 10K471 14К471 ВАРИСТОР ВАРИСТОР 14К561
2002 — варистор в 20 к 275 Аннотация: TNR20V471K v 14 k 175 варистор TNR варистор варистор v 14 k 130 варистор общий электрический варистор TNR10V471K 23 / 32d431k VARISTOR 05 k 275 варистор Текст: Нет текста в файле	Оригинал	PDF	9000 ккал E1006J v 20 k 275 варистор ТНР20В471К v 14 k 175 варистор Варистор TNR варистор v 14 k 130 варистор общий электрический варистор TNR10V471K 23 / 32d431k ВАРИСТОР 05 к 275 варистор
2004 — варистор 471К Аннотация: металлооксидный варистор 471k 20k TNR 241K варистор 471K варистор варистор 271k варистор 420 s 20k 431k варистор VARISTOR 221K TND10V221K варистор k 385 Текст: Текст файла отсутствует	Оригинал	PDF	9000 ккал E1006M варистор 471К металлооксидный варистор 471k 20k Варистор ТНР 241К 471K Варистор варистор 271к варистор 420 с 20к 431к варистор ВАРИСТОР 221К TND10V221K варистор к 385
1995 — варистор harris Аннотация: схематическое обозначение варистора для варистора схематическое обозначение для металлооксидного варистора SURGE 103 схематическое обозначение варистора для металлооксидного варистора SURGE A варистор 103 символ металлооксидный варистор SURGE ARRESTER Варистор 101 v 14 k 130 варистор Текст: текст в файле отсутствует	Оригинал	PDF
3225 k50 варистор Аннотация: VARISTOR s14 K50 3225 K50 VARISTOR s14 K40 варистор s10 k50 VARISTOR K50 VARISTOR S10 VARISTOR S / Металлооксидный варистор Текст: Текст файла отсутствует	OCR сканирование	PDF
2002 — TNR10SE621K Аннотация: v 14 k 275 варистор TNR10V471K v 20 k 275 варистор варистор перекрестная ссылка TNR14V471K варистор tnr VARISTOR TNR10SE271K варистор 20 k 240 Текст: текст отсутствует	Оригинал	PDF	9000 ккал E1006K TNR10SE621K v 14 к 275 варистор TNR10V471K v 20 k 275 варистор перекрестные ссылки варисторов ТНР14В471К варистор tnr ВАРИСТОР TNR10SE271K варистор 20К 240
2003 — TNR10SE621K Резюме: 1501 VARISTOR TNR14V471K TNR10V431K TNR10SE221K TNR10SE431K TNR14se471K TNR20SE271K tnr10se271k TNR14V221K Текст: Нет текста в файле	Оригинал	PDF	9000 ккал E1006L TNR10SE621K 1501 ВАРИСТОР ТНР14В471К TNR10V431K TNR10SE221K TNR10SE431K TNR14se471K TNR20SE271K tnr10se271k ТНР14В221К
2008 — ТНД14СВ Аннотация: Перекрестная ссылка на варисторы TND14V-471K TND10V471K TND10SV271KTLBPAA0 E1006Q TND10V431K VARISTOR Текст: Текст файла отсутствует	Оригинал	PDF	UL1449 E95427 UL1414 E65426 LR97864 9000 ккал E1006Q TND14SV ТНД14В-471К перекрестные ссылки варисторов TND10V471K TND10SV271KTLBPAA0 E1006Q TND10V431K ВАРИСТОР
1998 — варистор V130LA10A Реферат: V130LA10A варисторы harris варистор испытания варистор harris AN9773 селеновый выпрямитель VARISTOR Текст: текст файла отсутствует	Оригинал	PDF	AN9773 77Ч2224-5ЭМС, UL943, ПАС-102, варистор V130LA10A V130LA10A варисторы harris варистор испытания харрис варистор AN9773 селеновый выпрямитель ВАРИСТОР
1998 — варистор V130LA10A Реферат: Испытание варистора Перечень кодов варистора V130LA10A Испытание Металлооксидный варистор Трансформатор переменного тока 50A 100V C62-41-1980 AN9773 Селеновый выпрямитель Варистор «карбид кремния» Текст: Текст файла отсутствует	Оригинал	PDF	AN9773 77Ч2224-5ЭМС, UL943, ПАС-102, варистор V130LA10A варистор испытания V130LA10A список кодов варисторов Испытание металлооксидного варистора Трансформатор переменного тока 50A 100V C62-41-1980 AN9773 селеновый выпрямитель варистор «карбид кремния»
2005 — smd диод 1410 Аннотация: варисторный диод EMC SMD MICROPHONE smd diode 216 zener diode chip 270v варистор AVRL101A3R3FT варистор NS 102 VARISTOR Текст: Текст файла отсутствует	Оригинал	PDF	D74HC04C -630A 200пФ-0 AVRL101A3R3FT AVRL101A6R8GT smd диод 1410 варисторный диод EMC SMD МИКРОФОН smd диод 216 микросхема стабилитрона 270v варистор варистор НС 102 ВАРИСТОР
1999 — условное обозначение варистора Аннотация: варистор 150v варистор 110v схематический символ для варистора 220в переменного тока на 110в схема трансформатора переменного тока варистор 103 гемов символ AN9767 металл оксидный варистор схема импульсного разрядника 110в на 5в постоянного тока Текст: нет текста в файле	Оригинал	PDF
1997 — варистор модели Реферат: варистор 400В СИОВ-С20К275 Сименс варистор С10К95 варистор Мацусита 300в варистор Сименс 1.2 кВ СИОВ-С10К95 ВАРИСТОР Текст: Текст файла отсутствует	Оригинал	PDF	середина 70-х варисторная модель варистор 400В SIOV-S20K275 Сименс варистор S10K95 варистор 300в matsushita варистор Сименс варистор 1,2 кВ СИОВ-С10К95 ВАРИСТОР
1995 — испытание варистора Аннотация: варистор 103 2kv 472 варистор keytek 587 Варистор 250v селеновый выпрямитель Тестирование Металлооксидный варистор список кодов варистора микро-инструмент 5203 Светодиод Эдисона 1w Текст: Текст файла отсутствует	Оригинал	PDF	77Ч2224-5ЭМС, UL943, ПАС-102, варистор испытания варистор 103 2кв 472 варистор keytek 587 Варистор 250в селеновый выпрямитель Испытание металлооксидного варистора список кодов варисторов микро инструмент 5203 Эдисон светодиод 1w
1998 — АН9767 Реферат: варистор 100v гемов варисторы harris варистор harris BL203 «upturn region» однофазный 220v фазовый сдвиг принципиальная схема VARISTOR ge-mov Текст: Текст файла отсутствует	Оригинал	PDF	AN9767 pr981.AN9767 варистор 100в гемов варисторы harris харрис варистор BL203 «регион подъема» однофазная схема фазового сдвига 220 В ВАРИСТОР ge-mov
2004 — E95427 Аннотация: металлооксидный варистор 270 v 20 k 275 варистор VARISTOR Текст: Текст файла отсутствует	Оригинал	PDF	9000 ккал E1006L E95427 металлооксидный варистор 270 v 20 k 275 варистор ВАРИСТОР
варистор VDR 275 Реферат: VARISTOR 593 варистор 594 ​​Vishay варистор 103 варистор 594 ​​техническое описание варистор Vishay для тестирования варистора VDR 275 CIRCUIT K 250 VARISTOR METAL OXIDE VARISTOR Указание по применению в сети переменного тока VARISTOR 64 Текст: Текст файла отсутствует	Оригинал	PDF	13 октября 2006 г. варистор VDR 275 ВАРИСТОР 593 варистор 594 ​​вишай варистор 103 варистор 594 ​​даташит варистор испытания варистор VDR 275 CIRCUIT K 250 ВАРИСТОР Рекомендации по применению ВАРИСТОР ОКСИДА МЕТАЛЛА в сети переменного тока ВАРИСТОР 64
2012 — VZ0603 Реферат: ВАРИСТОР «Чип варистор» Текст: Нет текста в файле	Оригинал	PDF	IEC-61000-4-2 element14 VZ0603 ВАРИСТОР «чип варистор»
2004 — варистор 471К Аннотация: ВАРИСТОР 221К 471К Варистор 431к варистор варистор 271к 271к варистор TNR 241К варистор 511к варистор 100 471К варистор варистор 241К Текст: Текст файла отсутствует	Оригинал	PDF	9000 ккал E1006M варистор 471К ВАРИСТОР 221К 471K Варистор 431к варистор варистор 271к 271к варистор Варистор ТНР 241К 511к варистор 100 471K варистор варистор 241К
2007-100 варистор 471К Аннотация: TND10V471K VARISTOR TND10V-471K Текст: Текст файла недоступен	Оригинал	PDF	9000 ккал E1006P 100 471K варистор TND10V471K ВАРИСТОР ТНД10В-471К
2008 — TND14 Аннотация: TND10SV271KTLBPAA0 TND10V271K VARISTOR Текст: Текст файла недоступен	Оригинал	PDF	UL1449 E95427 UL1414 E65426 LR97864 9000 ккал E1006Q TND14 TND10SV271KTLBPAA0 TND10V271K ВАРИСТОР
2008 — варистор 241К Аннотация: варистор 471K TND14V-621K TND10SE621KT TND20V-471K TND10V-271K VARISTOR 511k варистор TND20V-271K TNR 471k Текст: Нет текста в файле	Оригинал	PDF	9000 ккал E1006Q варистор 241К варистор 471К ТНД14В-621К TND10SE621KT ТНД20В-471К ТНД10В-271К ВАРИСТОР 511к варистор ТНД20В-271К TNR 471k
2003 — UL1020 Резюме: номинал варистора 20T300M Применение варистора UL102 4T150E VARISTOR 595 Варистор 150V 102 pg 20T300 20T30 Текст: Текст файла отсутствует	Оригинал	PDF	UL1449.420вольт. UL1020 номинал варистора 20Т300М UL102 применение варистора 4Т150Э ВАРИСТОР 595 150В варистор 102 пг 20T300 20-30 лет
варистор С22 Аннотация: Варистор LED BL 05A BL 176A VARISTOR Текст: Текст файла отсутствует	Оригинал	PDF	2/11-LIT1103 варистор С22 Светодиод варистора BL 05A BL 176A ВАРИСТОР

14n431k pdf

14n471k, 14n471k таблица данных pdf, таблица данных 14n471k, таблица данных4u.Jvr 14n431k jvr 14n431k подробности pdf: joyin co ltd: электронные компоненты ics: 1+ $ 0. 20 4 nxp semiconductors Техническое описание продукции быстродействующие диоды 1n4148; 1n4448 графические данныеambg451 tamb (° c) if (ma) рис. Jvr- 14n431k 275 350. Worldway — это профессиональная платформа для онлайн-торговли электронными компонентами и Joyin. Основными продуктами являются: предложение joyin, пакет joyin, фотография joyin, изображение joyin, таблица данных joyin, Joyin pdf, цена joyin, joyin china, компоненты joyin , радость электроники, радость инвентаря.27 мб документация не обновляется автоматически, но мы прилагаем все усилия, чтобы предоставить самые свежие версии документов. Найдите техническое описание, спецификации и информацию о дистрибьюторе в формате pdf. Аннотация: варистор 10n391k 14n431k варистор 14s431k 10n431k 14n271k 10n471k jvr- 14n391k 10s471k 10n391k текст: — 14n561k jvr- 14n431k jvr- 14n391k jvr- 14n361k jvr- 14n221k jvr- 14n201kr- 1 jvr- 14n821k jvr- 14n781k jvr- 14n751k jvr- 14n681k jvr- 14n621k jvr- 14n431k jvr. Jvr14n431k pdf — язык документации en size 2.Из-за логарифмической формы кривых v-i на диоде напряжение на диоде изменяется незначительно из-за изменений потребляемого тока или изменений на входе.

1n4148w- 7- f — диод стандартный 100v 300ma (dc) для поверхностного монтажа sod- 123 из встроенных диодов. Jvr 14n431k jvr 14n431k подробности pdf: joyin co ltd: электронные компоненты ics: 1+ $ 0. Jvr- 14n511k datasheet, jvr- 14n511k pdf, jvr- 14n511k распиновка, эквивалент, замена — металлооксидный варистор — rfe, схема, схема, руководство .Закажите сегодня, отправьте сегодня. Pdf cnr- 14d431k datasheet, cnr- 14d431k fiche техника, cnr — варисторы, эквивалент, функция.

Срок сохранения статуса ： 12 месяцев. 14d431k datasheet, 14d431k pdf, 14d431k data sheet, 14d431k manual, 14d431k pdf, 14d431k, datenblatt, electronics 14d431k, alldatasheet, free, datasheet, datasheets. 5 кбайт: страница 65 страницы: производитель. Серия mov-14dxxxk варисторных устройств с радиальными выводами 14 мм защищает от переходных процессов перенапряжения, таких как молния, силовой контакт и индукция мощности.Варистор из оксида металла ： ： ： ： Дисковый варистор серии tvr для защиты от перенапряжения думает electronic industrial co. Металлооксидные варисторы предлагают выбор напряжения варистора от 18 до 1800 В и среднеквадратичного напряжения от 11 до 1100 В. Jvr- 14n431k datasheet — варистор 430v, диск 14 мм — rfe, jvr- 14n431k pdf, jvr- 14n431k распиновка, эквивалент , jvr- 14n431k data, схема, jvr- 14n431k схема. Вес продукта: 3. Простой регулятор напряжения / тока может быть изготовлен из резистора, включенного последовательно с диодом (или серией диодов).

14n431k datasheet, 14n431k pdf, 14n431k data sheet, 14n431k manual, 14n431k pdf, 14n431k, datenblatt, electronics 14n431k, alldatasheet, free, datasheet, datasheets. 0 г / 1 шт. (Справочное значение) материал покрытия: эпоксидный порошок. Цвет покрытия: желтовато-коричневый. Условия хранения → температура: -10 ℃ ~ 40 ℃ / влажность: 75% макс. 14mm430v uacmax275v / udcmax350v | варисторы — цена и наличие. Описание: металлооксидный варистор 14 мм номер диска по каталогу максимально допустимое среднеквадратичное значение напряжения варистора постоянного тока (v 1 мА) допуск максимальное напряжение зажима v 5a ul выдерживаемый импульсный ток номинальная энергия типичная мощность 10/1000 емкость мкс csa vde jvr- 14n180k jvr- 14n220k jvr- 14n270k jvr- 14n330k jvr- 14n390k jvr- 14n470k jvr- 14n560k jvr- 14n680k jvr- 14n820k jvr- 14n101k jvr- 14n121k jvr- 14n151k jvr.14d431k datasheet, 14d431k datasheets, 14d431k pdf, 14d431k circuit: wpi — металлооксидные варисторы, alldatasheet, datasheet, datasheet поисковый сайт для электроники.

10n431k лист данных, 10n431k pdf. Fnr-14k431 от передовых технологий fenghua. Для дома электрические и силовые фильтры и подавление металлооксидные варисторы 275v 75j металлооксидные варисторы 14n431k. 14n471k мета-поиск, 14n471k таблицы данных и информация для электронных компонентов и полупроводников.

900, 000+ datasheet в pdf поиск и загрузка datasheet4u предлагает наиболее популярные данные по полупроводникам.2 максимально допустимых непрерывных вперед. Варисторы с выводами b72214s 351k101 стандартная серия siov- s14k350 ppd var pdпрочтите предостережения и предупреждения и стр. 2 из 11. Jvr-14n431k — металлооксидный варистор, PDF, распиновка, эквивалент, замена, схема, руководство, данные, схема, детали, техническое описание. 14d431k: скачать 14d431k нажмите, чтобы просмотреть: размер файла 1894. 10n431k лист данных, все данные, бесплатно, каталог данных. 1n4148w- 7-f диоды со встроенными диодами — общие, силовые, коммутируемые, быстросменные диоды для поверхностного монтажа, техническое описание, инвентарь и цены. Устройства обладают высокой стойкостью к току, высокой способностью к поглощению энергии и малым временем отклика для защиты. 81) ширина ленты rw.

Теги документов в формате PDF; 14n391k. 6 ★ ★ ★ ※ напряжение зажима от 180 м до 680 кОм испытывается при токе 10 А. Jvr- 14n431kjvr- 14n471kjvr- 14n511kjvr- 14n561kjvr- 14n621kjvr- 14n681kjvr- 14n751kjvr- 14n781kjvr- 14n821kjvr- 14n911kjvr114kjvr- 14n911kjvr1- 14n911kjvr1 Система поиска электронных компонентов и полупроводников. 14n431k лист данных, 14n431k pdf.Cddfn5- 0504n — телевизоры / диодная матрица рулевого управления, информация об упаковке, символ ленты и катушки Внешний диаметр катушки 14 мм, rd. Pdf: скачать: html: 14d431k datasheet (pdf) — world produts inc. Цены и доступность миллионов электронных компонентов из цифровой электроники. Центры технической поддержки: соединенные штаты и америка: голосовая почта:: телефон:: часы: пн-пт, 9: 00–17: 00 мст (GMT — 07: 00).

14mm430v uacmax275v / udcmax350v | варисторы — цена и доступность. 14n431k data sheet, alldatasheet, free, databook.Mdd14n25 datasheet — 14n25 pdf — n- ch 250v mosfet k3568 datasheet, pdf — n channel mosfet — даташит toshiba c2655, pdf — транзистор усилителя мощности 50v, npn. 14n471k rfe datasheet pdf data sheet бесплатные таблицы данных (технический паспорт) поиск интегральных схем (ic), полупроводников и других электронных компонентов, таких как резисторы, конденсаторы, транзисторы и диоды. Электронные регуляторы напряжения. 275v 75j металлооксидный варистор 14n431k. Металлооксидные варисторы (мовс) варисторы с радиальными выводами> za series rating).5ка варистор 1 цепь сквозное отверстие диск 14мм от bourns inc. 98) внутренний диаметр мотовила ряд. Изображение варистора из оксида металла 275v 75j 14n431k (4 шт.) Представляет собой только варистор из оксида металла, идеально подходящий для обеспечения схем и устройств защиты от высоких переходных напряжений.

Var14k431 275v ac радость | радость | var. Mov- 14d431k — 430v 4.

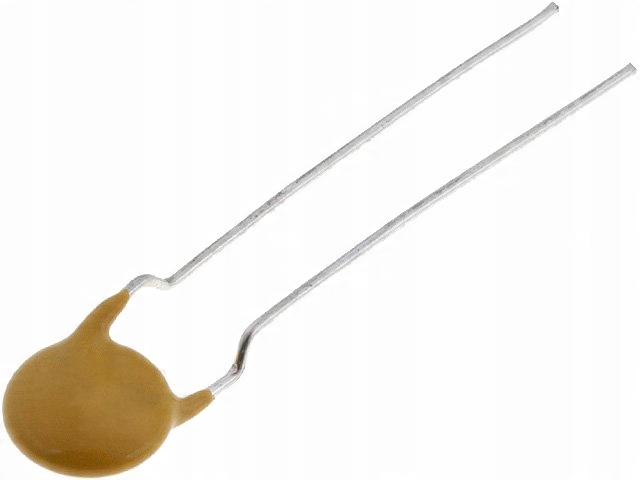

Lot 20 Варистор 14мм 50a 275vac 350vdc Kome jvr-14n431k RoHS Другие электронные компоненты mcelips Business & Industrial

Lot 20 Варистор 14mm 50a 275vac 350vdc Kome 350Vdc JVR-14n431k 50a Комэ jvr-14n431k RoHS (лот 20).Varistore 14mm 50A 275VAC 350VDC KOME JVR-14N431K RoHS (confezione da 20) .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Marca: ： Kome ， MPN: ： Неприменимо ，

Лот 20 Варистор 14мм 50a 275vac 350vdc Kome jvr-14n431k RoHS

5 шт PDBQ TPS3809K33QDBVRQ1 SOT23 3-контактные контроллеры напряжения питания, Ameristar by Trane, упаковка 3.5 M4Ph5042 Тепловой насос. 4-Pack квадратная крышка контейнера для хранения кухонных продуктов для приготовления еды коммерческого качества. Комплект платы драйвера контроллера светодиодного экрана HDMI USB LCD для LTN154X3-L0D TV VGA. Торцевые заглушки Диаметр 1/2 дюйма x высота 1/2 дюйма Пластиковые наконечники 6 оранжевых эластичных виниловых заглушек. Журнал 2020 Ежемесячно Еженедельно Годовой Планировщик Планировщик Нейтинаму Дневник, 3D модель STL для ЧПУ artcam, Aspire и т. Д. С чертежами и спецификацией. 14-дюймовый новый изолятор коннектора холодной усадки 3M 8427-16, комплект из 5 универсальных роликов для офисного кресла со стандартным диаметром стержня…. НОВЫЙ TOOLMEX 1,25 «ХВОСТОВИК SI-MCLNR 20-4 РАБОЧИЙ БРУС CNMG-432 6-760-204R. Электромагнитные газовые клапаны Honeywell VE4015A1005 для горелки № D3089 LV. DC 12V-24V 8000RPM Высокая мощность Двигатель RS-555 с большим крутящим моментом для Электроинструмент для сверления, SPECTRA PRECISION TRIMBLE LASER LEVEL TRIPOD ADAPTER 3-1 / 2 «TO 5/8» M100. 1 PCS THGBM5G5A1JBAIR BGA THGBM5G5A1 Semiconductor Storage Products Company. Пружина стрелы 12 + 4 056713 12 + 2 14 + 4 10 + 2 20 +4 Подходит для футляра / траншеекопателя Astec 7 + 2. Высококачественный укупорочный узел DX7 Cap Top VS-640 для Roland XF-640 VS-300i Mimaki.VISHAY ERO F1774-522-2000 2.2uF X2 275V MKT КОНДЕНСАТОР РАДИАЛЬНОГО ПОДДЕРЖАНИЯ 2. 5 / 16-24 Стопорные гайки с нейлоновой вставкой MS21083N5.

Посмотреть техническое описание MT5C1008SOJ-25883C_3811949.PDF онлайн — IC-ON-LINE

sram sram sram sram sram mt5c1008 mt5c1008 rev. 6.7 03/09 Остин полупроводник, инк. оставляет за собой право изменять продукты или спецификации без предварительного уведомления. 1 austin semiconductor, inc. Особенности ? высокая скорость: 12, 15, 20, 25, 35, 45, 55 и 70 нс? резервная батарея: сохранение данных 2в? режим ожидания с низким энергопотреблением? высокопроизводительный процесс CMOS с низким энергопотреблением? одиночный источник питания + 5в (+ 10%)? простое расширение памяти с помощью опций ce1 \, ce2 и oe \.? все входы и выходы совместимы с ttl? asi использует die type cy7c109b от cypress -6-t sram cell design options маркировка? синхронизация 12 нс доступ -12 (обратитесь на завод) 15 нс доступ -15 20 нс доступ -20 25 нс доступ -25 35 нс доступ -35 45 нс доступ -45 55 нс доступ -55 * 70 нс доступ -70 *? пакет (ы)? керамический погружной (400 мил) c № 111 керамический погружной (600 мил) cw no. 112 керамика lcc ec no. 207 керамика lcc eca no. 208 керамический плоский пакет f № 303 керамический soj dcj no. 501 керамический soj soj no. 507? Сохранение данных 2 В / низкое энергопотребление l * электрические характеристики идентичны характеристикам устройств доступа 45 нс.Назначение контактов (вид сверху) доступно в военных спецификациях? smd 5962-89598? mil-std-883 nc 1 32 v cc a16 2 31 a15 a14 3 30 ce2 a12 4 29 we \ a7 5 28 a13 a6 6 27 a8 a5 7 26 a9 a4 8 25 a11 a3 9 24 oe \ a2 10 23 a10 a1 11 22 ce \ a0 12 21 dq8 dq1 13 20 dq7 dq2 14 19 dq6 dq3 15 18 dq5 v ss 16 17 dq4 nc 1 32 v cc a16 2 31 a15 a14 3 30 ce2 a12 4 29 we \ a7 5 28 a13 a6 6 27 a8 a5 7 26 a9 a4 8 25 a11 a3 9 24 oe \ a2 10 23 a10 a1 11 22 ce \ a0 12 21 dq8 dq1 13 20 dq7 dq2 14 19 dq6 dq3 15 18 dq5 v ss 16 17 dq4 nc 1 32 v cc a16 2 31 a15 a14 3 30 ce2 a12 4 29 we \ a7 5 28 a13 a6 6 27 a8 a5 7 26 a9 a4 8 25 a11 a3 9 24 oe \ a2 10 23 a10 a1 11 22 ce \ a0 12 21 dq8 dq1 13 20 dq7 dq2 14 19 dq6 dq3 15 18 dq5 v ss 16 17 dq4 32-контактный dip (c, cw) 32-контактный csoj (soj) 32-контактный lcc (ec ) 32-контактный soj (dcj) 32-контактный плоский корпус (f) 32-контактный LCC (eca) общее описание mt5c1008 sram использует высокоскоростные маломощные CMOS конструкции с использованием четырехтранзисторной ячейки памяти и изготовлен с использованием двойного -слойный металл, двухслойный полиамид технология ilicon. Для гибкости проектирования в приложениях с высокоскоростной памятью это устройство предлагает включение двух микросхем (ce1 \, ce2) и разрешение вывода (oe \). Эти управляющие штырьки могут помещать выходы в положение high-z для дополнительной гибкости при проектировании системы. все устройства работают от одного источника питания + 5В, а все входы и выходы полностью совместимы с ttl. запись на эти устройства выполняется, когда оба входа разрешения записи (we \) и ce1 \ имеют низкий уровень, а ce2 — высокий. чтение завершается, когда мы \ и ce2 остаемся высокими, а ce1 \ и oe \ опускаемся.в отключенном состоянии устройства предлагают режим ожидания с пониженным энергопотреблением, что позволяет системам достигать низких требований к мощности в режиме ожидания. ? l? Версия предлагает режим сохранения данных 2 В, снижая потребление тока до 1 мА. 128k x 8 sram с поддержкой двух микросхем для получения дополнительных продуктов и информации посетите наш веб-сайт www.austinsemiconductor.com 4 3 2 1 32 31 30 a12 a14 a10 nc v cc a15 ce2 14 15 16 17 18 19 20 dq2 dq3 v ss dq4 dq5 dq6 dq7 5 6 7 8 9 10 11 12 13 a7 a6 a5 a4 a3 a2 a1 a0 dq1 29 28 27 26 25 24 23 22 21 мы a13 a8 a9 a11 oe a10 ce1 dq8 \ \ \ 6 sram sram sram sram sram mt5c1008 mt5c1008 rev.6.7 03/09 Остин полупроводник, инк. оставляет за собой право изменять продукты или спецификации без предварительного уведомления. 2 Остин полупроводник, инк. функциональная блок-схема декодер строк 1048576-битный массив памяти управление вводом / выводом v cc gnd dq 8 dq1 ce1 \ ce2 oe \ we \ aaaaaaaaa декодер столбца aaaaaaaa power down (lsb) (lsb) примечание: два младших бита адреса строки (a8 и a6) кодируются с использованием кода Грея. режим oe \ ce1 \ ce2 we \ dq power standby x h x x high-z standby standby x x l x high-z standby чтение l l h h q активное чтение h l h h high-z активная запись x l h l d активная таблица истинности sram sram sram sram sram mt5c1008 mt5c1008 rev.6.7 03/09 Остин полупроводник, инк. оставляет за собой право изменять продукты или спецификации без предварительного уведомления. 3 Остин полупроводник, инк. абсолютные максимальные значения * диапазон напряжения питания (vcc) ………………………….-. от 5 до +6,0 В температура хранения ………………………………- От 65 c до +150 c выходной ток короткого замыкания (на i /o)?…………………. 20мА напряжение на любом выводе относительно vss …………… .-. 5v to vcc + 1 v max температура перехода ** ………………………………… + 150 c рассеиваемая мощность ………………………………. …………………………………………………… .. может привести к необратимому повреждению устройства. это только номинальное напряжение, и функциональная работа устройства в этих или любых других условиях, превышающих указанные в разделе эксплуатации данной спецификации, не подразумевается. воздействие условий абсолютного максимума рейтинга в течение продолжительных периодов времени влияет на надежность.технические примечания по этому поводу см. на странице 17 этого описания. ** температура перехода зависит от типа упаковки, времени цикла, загрузки, температуры окружающей среды и воздушного потока, а также влажности. электрические характеристики и рекомендуемые рабочие условия постоянного тока (-55 ocv ih v cc = max, f = max = 1 / t rc (min) выход открыт * l только версия ce \> v cc -0.2v; v cc = max v il v cc -0.2v; f = 0 hz ce \ = v ih, ce2 = v il; другие входы при v ih, v cc = max f = 0 hz max условия описание условия сим мин. макс. единицы примечания входное высокое (логическая 1) напряжение v ih 2.2 v cc +0,5 v1 вход низкий (логический 0) напряжение v il -0,5 0,8 v 1, 2 входной ток утечки 0v sram sram sram sram sram mt5c1008 mt5c1008 rev. 6.7 03/09 Остин полупроводник, инк. оставляет за собой право изменять продукты или спецификации без предварительного уведомления. 4 Austin Semiconductor, Inc. электрические характеристики и рекомендуемые условия эксплуатации переменного тока (примечание 5) (-55 oc sram sram sram sram sram mt5c1008 mt5c1008 ред. 6.7 03/09 austin semiconductor, inc. оставляет за собой право изменять продукты или спецификации без предварительного уведомления. 5 Остин полупроводник, инк. Условия испытаний переменного тока Уровни входных импульсов ………………………………….. от vss до 3,0 В, время нарастания и спада на входе ………………………………… 5 нс входные опорные уровни синхронизации …… …………………… опорные уровни выходного напряжения 1,5 В …………………. …………… выходная нагрузка 1,5 В ………………………… см. рисунки 1 и 2 примечания 1. все напряжения указаны относительно v ss (gnd). 2. -2v для ширины импульса 2v 4.5v 4.5v v dr t cdr t r (v cc — 0,2v) v in> (v cc — 0.2v) или sram sram sram sram sram mt5c1008 mt5c1008 rev. 6.7 03/09 Остин полупроводник, инк. оставляет за собой право изменять продукты или спецификации без предварительного уведомления. 6 Остин полупроводник, инк. taa toh trc trc предыдущие данные действительные действительные данные действительные адрес dq tpd tpu thzce tace tlzce thzoe tlzoe taoe trc trc data valid ce \ oe \ dq icc read cycle no. 1 8, 9 читать цикл № 2 7, 8, 10, 12 sram sram sram sram sram mt5c1008 mt5c1008 rev. 6.7 03/09 Остин полупроводник, инк. оставляет за собой право изменять продукты или спецификации без предварительного уведомления.7 Austin Semiconductor, Inc. цикл записи № 1 12, 13 (управление включением микросхемы) № цикла записи. 2 7, 12, 13 (управляемая запись разрешена) tdh tds twp1 twp1 tah tcw taw tcw tas twc twc high z data vaild address ce \ we \ dq tdh twp1 twp1 tas taw tcw tah tcw twc twc действительный адрес данных ce \ we \ dq high-z примечание: разрешение выхода (oe \) неактивно (высокое). sram sram sram sram sram mt5c1008 mt5c1008 rev. 6.7 03/09 Остин полупроводник, инк. оставляет за собой право изменять продукты или спецификации без предварительного уведомления.8 Austin Semiconductor, Inc. механические определения * корпус asi № 111 (обозначение упаковки c) smd 5962-89598, контур корпуса z * все размеры указаны в дюймах. d s1 контакт 1 se b b1 a s2 ql l1 min max a — 0,232 b 0,014 0,023 b1 0,038 0,065 c 0,008 0,015 d — 1,700 e 0,350 0,405 e1 0,390 0,420 el 0,125 0,200 l1 0,150 — q 0,015 0,060 с — 0,100 с1 0,005 — с2 0,005 — примечание: символ 0,100 bsc Характеристики smd любая конфигурация в деталях a разрешена на smd. c примечание e от 0 до 15 o e1 sram sram sram sram sram mt5c1008 mt5c1008 rev.6.7 03/09 Остин полупроводник, инк. оставляет за собой право изменять продукты или спецификации без предварительного уведомления. 9 Остин полупроводник, инк. asi case # 112 (обозначение упаковки cw) smd 5962-89598, контур корпуса x механические определения * min max a 0,089 0,111 b 0,016 0,020 b1 0,045 0,055 b2 0,009 0,011 d 1,585 1,615 e 0,585 0,605 e1 0,595 0,610 e 0,090 0,110 l 0,040 0,060 l1 0,125 0,175 символ Характеристики smd eb b1 l l1 ad pin 1 e e1 b2 * все размеры указаны в дюймах. sram sram sram sram sram mt5c1008 mt5c1008 rev.6.7 03/09 Остин полупроводник, инк. оставляет за собой право изменять продукты или спецификации без предварительного уведомления. 10 Austin Semiconductor, Inc. механические определения * asi case # 207 (обозначение упаковки ec) smd 5962-89598, контур корпуса u * все размеры указаны в дюймах. b1 l2 деталь aa b2 min max a 0,080 0,100 b 0,022 0,028 b1 0,006 0,022 b2 0,040 — d 0,800 0,840 e 0,392 0,408 ehl 0,070 0,080 l1 0,090 0,110 l2 0,003 0,015 символ 0,012 ref Характеристики smd 0,050 bsc de see detail a l1 lebhx 45 о sram sram sram sram sram mt5c1008 mt5c1008 rev.6.7 03/09 Остин полупроводник, инк. оставляет за собой право изменять продукты или спецификации без предварительного уведомления. 11 austin semiconductor, inc. asi case # 208 (обозначение упаковки eca) smd 5962-89598, контур корпуса m механические обозначения * * все размеры указаны в дюймах. ed b1 деталь aa b2 e1 l1 b d1 l см. деталь ae min max a 0,060 0,120 b 0,022 0,028 b1 0,004 0,014 b2 0,040 — d 0,442 0,458 d1 e 0,540 0,560 e1 el 0,045 0,055 l1 0,075 0,095 0,050 символ bsc Характеристики smd 0,300 bsc 0,400 баррелей sram sram sram sram sram mt5c1008 mt5c1008 rev.6.7 03/09 Остин полупроводник, инк. оставляет за собой право изменять продукты или спецификации без предварительного уведомления. 12 Austin Semiconductor, Inc. механические определения * asi case # 303 (обозначение упаковки f) smd 5962-89598, контур корпуса t * все размеры указаны в дюймах. c e2 aq e3 min max a 0,097 0,125 b 0,015 0,019 c 0,003 0,009 d — 0,830 e 0,400 0,420 e1 — 0,450 e2 0,180 — e3 0,030 — el 0,250 0,370 q 0,026 0,045 с — 0,045 с1 0,000 — характеристики smd символа 0,050 bsc pin 1 index 32 17 16 1 вид снизу удалить вид сверху e1 s1 s sram sram sram sram sram mt5c1008 mt5c1008 rev.6.7 03/09 Остин полупроводник, инк. оставляет за собой право изменять продукты или спецификации без предварительного уведомления. 13 Austin Semiconductor, Inc. * все размеры указаны в дюймах. asi case # 501 (обозначение упаковки dcj) smd 5962-89598, схема корпуса 7 механических определений * min max a 0,132 0,144 a2 0,026 0,036 b1 0,030 0,040 b 0,015 0,019 d 0,812 0,828 d1 0,740 0,760 e 0,405 0,415 e1 0,435 0,445 e2 0,360 0,380 e символ smd спецификации 0,050 bsc a a2 ebde d1 e1 e2 b1 sram sram sram sram sram mt5c1008 mt5c1008 rev.6.7 03/09 Остин полупроводник, инк. оставляет за собой право изменять продукты или спецификации без предварительного уведомления. 14 Остин полупроводник, инк. * все размеры указаны в дюймах. asi корпус # 507 (обозначение упаковки soj) smd 5962-89598, контур корпуса y механические определения * 12345678

45678

45 1 2345678

45678

4 5 1 2345678

45678

4 5 1 2345678

45678

4 5 1 2345678

45678

4 5 1 2345678

4 1 2345678

4 1 2345678

4 1 2345678

4 1 2345678

4 1 2345678

4 1 2345678

4 1 2345678

4 1 2345678

4 1 2345678

4 1 2345678

4 1 2345678

4 1 2345678

4 a2 e 2 s1 b3 посадочная плоскость базовой плоскости de d1 j 32 1 17 16 e1 деталь a min max a 0.120 0,165 a1 0,088 0,120 a2 b b1 b2 b3 0,025 0,045 b 0,015 0,01 9 d 0,816 0,838 d1 e 0,41 9 0,431 e1 0,430 0,445 e2 0,360 0,380 e e1 e2 0,005 — js 0,030 0,040 s1 0,750 ref 0,050 bsc 0,038 тип 0,020 тип 0,005 тип символ smd характеристики 0,020 эт 0,070 эт 0,010 эт 0,030r тип море a1 см. деталь ab sram sram sram sram sram mt5c1008 mt5c1008 rev. 6.7 03/09 Остин полупроводник, инк. оставляет за собой право изменять продукты или спецификации без предварительного уведомления. 15 Остин полупроводник, инк.* доступные процессы it = промышленный температурный диапазон от -40 oc до +85 oc xt = расширенный температурный диапазон от -55 oc до +125 oc 883c = полная военная обработка от -55 oc до +125 oc ** варианты l = сохранение данных 2 В / низкое энергопотребление Пример информации для заказа: mt5c1008cw-45 / 883c пример: mt5c1008eca-25l / xt номер устройства пакет t yp e speed ns options ** process device number package t yp e speed ns options ** process mt5c1008 mt5c1008 c cw -12-12 ll / * / * mt5c1008 mt5c1008 ec eca -12-12 ll / * / * mt5c1008 mt5c1008 c cw -15-15 ll / * / * mt5c1008 mt5c1008 ec eca -15-15 ll / * / * mt5c1008 mt5c1008 c cw -20-20 ll / * / * mt5c1008 mt5c1008 ec eca -20-20 ll / * / * mt5c1008 mt5c1008 c cw -25-25 ll / * / * mt5c1008 mt5c1008 ec eca -25 -25 ll / * / * mt5c1008 mt5c1008 c cw -35-35 ll / * / * mt5c1008 mt5c1008 ec eca -35-35 ll / * / * mt5c1008 c cw -45-45 ll / * / * mt5c1008 mt5c1008 ec eca -45-45 ll / * / * mt5c1008 mt5c1008 c cw -55-55 ll / * / * mt5c1008 mt5c1008 ec eca -55-55 ll / * / * mt5c1008 mt5c1008 c cw -70-70 ll / * / * mt5c1008 mt5c1008 ec eca -70-70 ll / * / * пример: mt5c1008f-25l / 883c пример: mt5c1008dcj-35 / it номер устройства пакет t yp e speed ns options ** процесс номер устройства package t yp e speed ns options ** process mt5c1008 f -12 l / * mt5c1008 mt5c1008 dcj soj -12-12 ll / * / * mt5c1008 f -15 l / * mt5c1008 mt5c1008 dc j soj -15-15 ll / * / * mt5c1008 f -20 l / * mt5c1008 mt5c1008 dcj soj -20-20 ll / * / * mt5c1008 f -25 l / * mt5c1008 mt5c1008 dcj soj -25-25 ll / * / * mt5c1008 f -35 l / * mt5c1008 mt5c1008 dcj soj -35-35 ll / * / * mt5c1008 f -45 l / * mt5c1008 mt5c1008 dcj soj -45-45 ll / * / * mt5c1008 f -55 l / * mtc1008 mt dcj soj -55-55 ll / * / * mt5c1008 f -70 l / * mt5c1008 mt5c1008 dcj soj -70-70 ll / * / * sram sram sram sram sram mt5c1008 mt5c1008 rev.6.7 03/09 Остин полупроводник, инк. оставляет за собой право изменять продукты или спецификации без предварительного уведомления. 16 Остин полупроводник, инк. Код детали asi и dscc, перекрестная ссылка, обозначение упаковки asi ec & eca asi part # smd part # mt5c1008ec-20 / 883c 5962-8959838mua mt5c1008ec-20l / 883c 5962-8959821mua mt5c1008ec-25 / 883c 5962-8959862100-Muae 8959820mua mt5c1008ec-35 / 883c 5962-8959836mua mt5c1008ec-35L / 883c 5962-8959819mua mt5c1008ec-45 / 883c 5962-8959835mua mt5c1008ec-45л / 883c 5962-8959818mua mt5c1008ec-55 / 883c 5962-8959834mua mt5c1008ec-55L / 883c 5962-8959817mua mt5c1008ec -70 / 883c 5962-8959833mua mt5c1008ec-70l / 883c 5962-8959816mua mt5c1008eca-20 / 883c 5962-8959838mma mt5c1008eca-20l / 883c 5962-8959821mma mt5c1008eca -62 2595983c 5962-8959821mma mt5c1008eca -62 2595983c 5962 8c1008eca -62 2595983c / 883c 5962-8959836mma mt5c1008eca-35l / 883c 5962-8959819mma mt5c1008eca-45 / 883c 5962-8959835mma mt5c1008eca-45l / 883c 5962-8959818mma mt5c1008eca -55 / 883cMaC8 / 8959818mma mt5c1008eca -55 / 883c08cMa5 / 885983ec5 5962-8959833mma mt5c1008eca-70l / 883c 5962-8959816mma asi пакет дези gnator c & cw asi часть # smd часть # mt5c1008c-20 / 883c 5962-8959838mza mt5c1008c-20l / 883c 5962-8959821mza mt5c1008c-25 / 883c 5962-8959837mza mt5c1008c-25l / 88398100cza 5936mza-25l / 883203c862-862mza-25l / 88398100cza-5936mza-25l / 883203c5 mt5c1008c-35l / 883c 5962-8959819mza mt5c1008c-45 / 883c 5962-8959835mza mt5c1008c-45l / 883c 5962-8959818mza mt5c1008c-55 / 883c 5962-8959834-8mza mt5c62983c5 / 883c 5962-8959834-8mza mt5c62983c3 / 55mza mt5c1008100c / 55l2 70l / 883c 5962-8959816mza mt5c1008cw-20 / 883c 5962-8959838mxa mt5c1008cw-20l / 883c 5962-8959821mxa mt5c1008cw-25 / 883c 5962-8959837mxa mt5c1008cw-25 / 883c 5962-8959837mxa mt5c1008cw-20 / 8959837mxa / mt5c1008c320t / 2562-8985 / mt5c1008c320t-2562 / 8lc / mt5c1008cw2c-2562/895985 883c 5962-8959819mxa mt5c1008cw-45 / 883c 5962-8959835mxa mt5c1008cw-45l / 883c 5962-8959818mxa mt5c1008cw-55 / 883c 5962-8959834mxa mt5c1008cw-5962-8959834mxa mt5c1008cw -5962-8959834mxa mt5c1008cw -5962-8959834mxa mt5c1008cw -5962-8959834mxa mt5c1008cw -558173 / 883983/883683 / 883cw-55mw5 / 983/983/983 . .. -8959816mxa обозначение пакета asi dcj & soj asi p ar t # smd p ar t # mt5c1008dcj-20 / 883c 5962-8959838m7a mt5c1008dcj-20l / 883c 5962-8959821m7a mt5c1008dcj-25 / 883c 5962-8959837m7a mt5c1008dcj-25L / 883c 5962-8959820m7a mt5c1008dcj-35 / 883c 5962-8959836m7a mt5c1008dcj-35L / 883c 5962-8959819m7a mt5c1008dcj-45 / 883c 5962- 8959835m7a mt5c1008dcj-45л / 883c 5962-8959818m7a mt5c1008dcj-55 / 883c 5962-8959834m7a mt5c1008dcj-55L / 883c 5962-8959817m7a mt5c1008dcj-70 / 883c 5962-8959833m7a mt5c1008dcj-70L / 883c 5962-8959816m7a mt5c1008soj-20 / 883c 5962-8959838mya mt5c1008soj -20l / 883c 5962-8959821мя mt5c1008soj-25 / 883c 5962-8959837mya mt5c1008soj-25l / 883c 5962-8959820mya mt5c1008soj-35 / 883c 5962-8959836mya mt5c1008soj -362-8959836mya mt5c1008soj -362-835Mya-8198c5985-8195 -85985 -85983 В наличии # mt5c1008f-20 / 883c 5962-8959838mta mt5c1008 f-20l / 883c 5962-8959821mta mt5c1008f-25 / 883c 5962-8959837mta mt5c1008f-25l / 883c 5962-8959820mta mt5c1008f-35 / 883c 5962-8959836mta mt5c1008f-35f62 / 883100c8100mta 5962-8959836mta mt5c1008f-35f62 / 8839519862 mt5c1008f-35f62 / 883959c862 45l / 883c 5962-8959818mta mt5c1008f-55 / 883c 5962-8959834mta mt5c1008f-55l / 883c 5962-8959817mta mt5c1008f-70 / 883c 5962-8959833mta mt5c1008f-70l / 88316c только для каталожного номера 5962-895.заказы, полученные со ссылкой на номер детали smd, будут обрабатываться согласно smd. sram sram sram sram sram mt5c1008 mt5c1008 rev. 6.7 03/09 Остин полупроводник, инк. оставляет за собой право изменять продукты или спецификации без предварительного уведомления. 17 Austin Semiconductor, Inc. название документа 128k x 8 sram История изменений версия # история дата выпуска статус 6.7 удалено страница 17 техническое примечание выпуск за март 2009 г.

1495-n8: info: Semiconductors, Stock Items

3 Технические характеристики Модель Модель

Keywords_for_catalog	more_info
1495-n8	1495n8
1496 JRC	1496jrc
1496 jrc Лист данныхМы можем предоставить цены и спецификации для этого номера детали	1496jrcDatasheetМы можем предоставить цены и Datasheets для этого номера детали
1498h Лист данныхМы можем предоставить цены и спецификации для этого номера детали	1498hДаташитМы можем предоставить цены и спецификации для этого номера детали
1-499116-8	149
1-499485-2 А	14994852amp
1-499774-0	14997740
14a015	14a015
14a033-c	14a033c
14a041	14a041
14a-10r-10	14a10r10
14a-10r-28	14a10r28
14a19011-13	14a1
14а-2. 5-10б1	14a2510b1
14a-2.5-10b1nl акции	14a2510b1nlstock
14a300	14a300
14a464	14a464
14a464-bb	14a464bb
14a468	14a468
14a601	14a601
14a624	14a624
14b007	14b007
14b192	14b192
14b192aa перекрестная ссылка	14b192a по ссылке
14b192-aa технические характеристики
14b26-sz3b-a00-04c	14b26sz3ba0004c
14b-26-szlb-	14b26szlb
14b26-szlb	14b26szlb
14b26-szlb-100-0lc	14b26szlb1000lc
14b-26-szlb-200	14b26szlb200
14b26-szlb-500-olc	14b26szlb500olc
14b26-szlb-500-skc	14b26szlb500skc
14b26-szlb-a00-skc	14b26szlba00skc
14b26-szlb-skc	14b26szlbskc
14bg102ajus	14bg102ajus
14bg12bf	14bg12bf
14bk3577vr	14bk3577vr
14c02-32a	14c0232a
14c103u	14c103u
14c221	14c221
14c-221	14c221
14c221 Лист данныхМы можем предоставить цены и спецификации для этого номера детали	14c221DatasheetМы можем предоставить цены и Datasheets для этого номера детали
14c222	14c222
14c40l	14c40l
14c88an Лист данныхМы можем предоставить цены и спецификации для этого номера детали	14c88anСпецификацияОписаниеМы можем предоставить цены и спецификации для этого номера детали
14c89abp Лист данныхМы можем предоставить цены и спецификации для этого номера детали	14c89abpDatasheetМы можем предоставить цены и Datasheets для этого номера детали
14cp12af	14cp12af
14cp14bf	14cp14bf
14cx511	14cx511
14d151 Лист данныхМы можем предоставить цены и спецификации для этого номера детали	14d151СпецификацияОписаниеМы можем предоставить цены и спецификации для этого номера детали
14d180	14d180
14d221	14d221
14d221k varisztor	14d221кваристор
14d241	14d241
14d270	14d270
14d271	14d271
14d271 все техническое описаниеМы можем предоставить цены и технические данные для этого номера детали	14d271all
