Акт обследования вентиляции образец: Акт проверки эффективности работы вентиляции

Акт проверки эффективности работы вентиляции

Проверка вентиляции является важным этапом обслуживания любого здания. Вентиляционная система отвечает за поддержание оптимального уровня качества воздуха в помещении, а также за эффективное удаление загрязнений и избыточной влаги.

Продолжительная эксплуатация вентиляционных систем неизбежно приводит к возникновению неисправностей – забиванию вентиляций и дымоходов пылью, мусором и отложениями веществ, нарушению герметичности вентканалов и т. д. Сниженная эффективность и работоспособность системы чревата возникновением аварийных ситуаций и появлением опасных факторов для здоровья человека. В связи с этим, вентканалы и дымоходы необходимо подвергать диагностике.

Акт проверки эффективности

В результате диагностики вентиляционной системы выдается документ – акт проверки эффективности вентиляции. Проверка эффективности вентиляции и, как следствие, оформление акта оценки – необходимая мера. Во-первых, нужно убедиться, что воздуховоды чистые и не забиты пылью или другими загрязнениями. Если фильтры забиты, то вентиляционная система работает менее эффективно, что может привести к ухудшению качества воздуха и повышению уровня влажности.

Также важна проверка системы кондиционирования и вентиляторов – они должны быть настроена на поддержание оптимального уровня температуры и влажности в помещении и эффективное удаление загрязнений из воздуха. Если вентиляционный инвентарь не работает должным образом, то это может привести к ухудшению качества воздуха и повышению уровня влажности, что может привести к появлению плесени и, как следствие, проблем со здоровьем.

Когда оформляется акт проверки эффективности

Акт оценки вентиляционной системы разрабатывается в результате проведенной диагностики вентиляции. Обследование вентиляции может проводиться для таких объектов, как жилые помещения (квартира, многоквартирный дом), образовательные учреждения (детский сад, школа), медицинские учреждения, офисные здания, торговые центры, а также различные промышленные предприятия.

Технический осмотр вентиляций проводится при вводе в эксплуатацию, в рамках плановых осмотров, а также в рамках внеплановой проверки.

Для помещений на промышленных объектах, где в воздух попадают токсичные и горючие вещества, эффективно функционирующая вентиляция – это неотъемлемая часть соблюдения трудового законодательства. Вентиляционный инвентарь в таких помещениях проверяется не реже одного раза в месяц, так как плохая работа системы в подобном помещении может привести к вреду здоровью работников и, как следствие, юридических, финансовых и репутационных рисков для работодателя.

Что должно быть включено в акт проверки

Акт проверки эффективности – это документ-протокол, включающий следующие собранные в рамках аудита сведения:

• Проверяемые показатели: наличие и уровень тяги, проходимость вентканалов, исправность системы
• Техническое состояние вентиляционной системы
• Информация о наличии засорений, необходимости в очистке
• Информация о наличии/состоянии противопожарных элементов
• Информация о правильности расположения каналов

Нет особой формы акта проверки эффективности. Как правило в него вносится вся значимая информация о состоянии вентиляционных каналов. Образец акта может включать не только результаты аудита, но также рекомендательные материалы по устранению неполадок. Обязательным элементом акта являются указание реквизитов проверяемого объекта и подписи членов комиссии, проверяющей вентиляцию.

Что включает акт проверки вентиляции в школе и ДОУ

Для учреждений, где в большом количестве продолжительное время находятся дети, требования особенно строгие. При оформлении акта проверки вентиляции заносятся также данные:

• перечень вентиляционного оборудования
• соответствие воздухообмена санитарным требованиям
• коэффициент воздухообмена (норма для классов – более 16 м3/ч)
• перечень документов на вентиляцию (например, чертежи)
• методы оценки и используемое при проверке оборудования

Зачем нужен акт проверки вентиляции

Акт проверки вентиляции — обязательный документ для законной эксплуатации помещений с большим скоплением людей. Соответственно, чтобы получить разрешение от СанЭпидемСтанции ввести в эксплуатацию новостройку, проводить диагностику вентиляции нужно в любом случае. Роспотребнадзор вправе в любой момент провести в организации проверку на наличие документации, подтверждающей санитарно-эпидемиологические требования, в том числе акт проверки вентиляции.

Смотрите также:

• Диагностика вентиляционных систем
• Электролаборатория
• Услуги SERCONS

Пресс-центр компании СЕРКОНС.

Акт проверки эффективности работы вентиляции для Роспотребнадзора: как заполнять, образец оформления

Содержание

Toggle

Роспотребнадзор отвечает за то, чтобы объекты недвижимости во время эксплуатации оставались безопасными. Помещения невозможно использовать в дальнейшем, если от организации отсутствует акт относительно проверки работоспособности вентиляции. Актуальность правила возрастает для объектов с недавно проведёнными ремонтными работами, обновлением оборудования. Акт проверки эффективности работы вентиляции относят к документам строгой отчётности. Без неё невозможно дальнейшее функционирование.

Это специальная разновидность документов, состоящих из нескольких разделов. Акт нужен, чтобы реализовать различные задачи. Законодательство фиксирует различные требования, предъявляемые к инженерным системам.

В ходе проверок текущие результаты работы системы сравниваются с проектными значениями. Основной критерий — скорость и интенсивность входящего, выходящего воздушного потока. Воздухообмен тоже должен соответствовать установленным санитарным требованиям. За составление документа отвечает специалист, который и проводит процедуру.

Алгоритм составления акта

В верхней части страницы указывают точное наименование самого акта. Ниже идёт описание объекта проверки и фактический адрес, по которому он находится.

Шапка бумаги — в правой части, начинается с даты составления. Такую форму считают самой эффективной по сравнению с любыми действующими протоколами.

Затем перечисляются те, кто входит в состав комиссии. Обязательно указывать такие сведения:

1. Фамилии.
2. Инициалы.
3. Должность.

Для нежилых помещений

Документ имеет разные формы в зависимости от того, составляется он для помещений жилого, либо нежилого помещения. В случае с нежилыми требуются ссылки на такую информацию:

• подписи;
• выводы вместе с предложениями;
• информация о том, установлено соответствие ГОСТу или нет;
• описание метода, который применялся для организации проверки;
• техническая документация, прилагаемая к самой вентиляции;
• время проверки и адрес, по которому расположился объект;
• должности и сведения на председателей, членов комиссии.

Документ отличается большей детализацией, когда речь идёт об объектах жилого назначения. Образец акта эффективности работы вентиляции может выглядеть следующим образом:

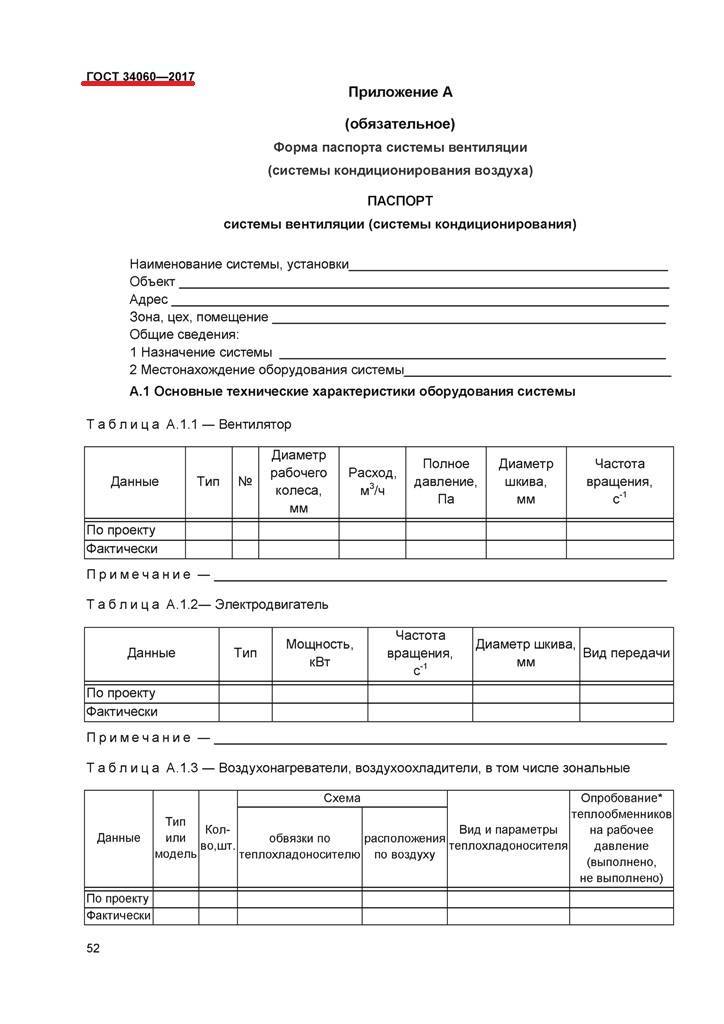

Школы и детские сады

Особенно много вопросов возникает к большим помещениям с оборудованием в количестве от 10 и более штук. В этом случае для проверки могут понадобится дополнительные сотрудники — со статусом электрика, например.

Помимо сведений, уже указанных выше, такие акты должны содержать следующие описания:

1. Точный перечень оборудования, относящегося к вентиляции.
2. Коэффициент воздухообмена. И то, насколько он соответствует принятым нормам.
3. Норма согласно прилагающимся чертежам.
4. Нижняя часть снабжается печатью руководителя предприятия и подписью его вместе с представителем строительно-подрядной организации, отвечавшей за проверку. Подпись представителя надзорной организации тоже обязательна.

О методах определения эффективности

Оценку проводят как для естественной, так и для механической вентиляции. Это касается всех установок и оборудования в комплекте. Измерение скорости воздушного потока в воздуховодах анемоментром — это так называемый прямой способ проверки. Но допустимы и косвенные варианты, если условия этого требуют.

Косвенные методы сложнее, в их случае требуется измерить уровень концентрации веществ в целом.

Список необходимого оборудования тоже расширяется за счёт следующих позиций:

• термометр;
• тахометр;
• микроманометр;
• фонарик, и так далее.

Представители комиссии обязаны присматриваться к следующим показателям:

1. Результаты по аэродинамическим испытаниям. Здесь не обойтись без пневмометрических отверстий.
2. Параметры микроклимата, включающие кратность вентсистемы, содержание углекислого газа в рабочее время, скорость воздухопотока и так далее.
3. Состояние гибких элементов вентиляционной системы, степень герметичности. Это касается ремней и кожухов, приводов, корпусов и так далее.

Акт состоит из описательной части, но после неё можно составить и рекомендательную. Здесь комиссия описывает:

• сделанные выводы в результате работы;
• способы оптимизации существующей системы, если они есть;
• максимально допустимые приемлемые параметры, и так далее.

В нижней части документа расписываются все члены комиссии, это требование тоже обязательно.

Важный критерий для проверки — способность воздухообмена растворять вредные вещества. Создавая нормативы, контролирующие органы рассматривают только типичные случаи. При этом на практике проблемой становится даже выявление основного загрязнителя.

Заключение

Многие объекты без указанного документа просто невозможно ввести в дальнейшую эксплуатацию. Вентиляционные установки требуют постоянного внимания, только в этом случае можно избежать дорогостоящего ремонта и обслуживания в дальнейшем. От назначения помещения зависит периодичность дезинфекции, других видов очистки. При проверке комиссия выпустит официальные рекомендации по поводу дальнейших действий со стороны владельца для устранения текущих проблем.

Видео по теме

Как выглядит процесс проверки эффективности вентиляции в офисе:

Многоквартирный жилой дом предоставляет хозяевам недвижимости массу удобств, в их число входит система вентиляции. Просчитывается и закладывается сеть на стадии проектирования. С течением времени каналы могут засоряться, в них оседает пыль. В итоге жилые комнаты наполняются неприятными запахами. Рассмотрим, что такое проверка вентиляции, кто и как ее проводит. Разберемся в способах самостоятельной оценки эффективности системы и вариантах устранения недочетов.

Кто и как проводит проверку вентиляции в квартире

Нормативные акты СНиП предписывают обслуживание систем вентиляции управляющим компаниям. Кроме УК проверка вентиляционных каналов может осуществляться ТСЖ или другой организацией, в чьи обязанности входит обеспечение поддержания порядка в жилом доме.

Сроки проведения технических осмотров отражены в договоре. По итогам работ составляются акты. Процедуры выполняются с применением специальных приборов. Они регламентированы несколькими нормативными документами. В частности Постановлениями Правительства № 451, № 290, № 410, правилами Госстроя.

Для выполнения процессов применяется оборудование различного типа. Это может быть видео-прибор с возможностью осмотра внутренних туннелей, анемометры для забора проб воздуха. Осмотр туннелей необходим для оценки степени загрязнения, забор проб – выявления уровня содержания патогенных микроорганизмов.

В ходе обследований приточно-вытяжных конструкций выявляется соответствие воздушного обмена в различных помещениях требованиям проектной документации. Исправное состояние или наличие расхождений фиксируются в актах.

Как самостоятельно проверить работу домовой вентиляции в квартире

Если в доме начали запотевать окна или появился неприятный запах, причин может быть несколько.

1. Герметичность помещений. При установке пластиковых окон, плотно закрываемых дверей нормальный воздухообмен нарушается, появляется конденсат, запах.
2. Недостаточность нагрева. При температуре ниже +17 С в жилых помещениях и ниже +20 С в угловых комнатах естественная циркуляция воздуха не осуществляется.

Также причина может крыться в накоплении мусора в вентканалах.

Как проверить вентиляцию в квартире самостоятельно:

• Спичкой или свечой. Поднести зажженный предмет к решетке или патрубку вентканала в кухне, ванной. Если пламя засасывает в шахту, вентиляция работает исправно. Нет – есть повод позвонить в УК.

• Бумагой. Открыть окно, приставить к решетке лист бумаги. Прилипает – причина в недостатке притока воздуха в квартире. Падает – засор шахты.

Если бытовая диагностика вентиляции показала плохие результаты, хозяину следует проверить возможные причины неисправности в квартире, потом звонить в УК. Отказать в проверке сотрудники обслуживающих компаний не имеют права. Договорные обязательства предписывают следить за исправностью работы оборудования на вверенном им объекте. Кроме профилактических осмотров есть требования о внеплановых осмотрах при появлении жалоб от жильцов. Можно заказать устранение дефектов, возникших по вине владельца жилья, – эти услуги оказываются на платной основе.

Приборы для оценки и проверки вентиляции

Для точности замеров применяется анемометр. Это прибор для проверки вентиляции, который показывает уровень содержания негативных веществ, скопления газов. Представители санитарной службы, работники УК имеют специализированные приборы. Устройства рассчитывают кратность воздухообмена в разных помещениях. Агрегаты оснащаются выносными датчиками, встроенными вычислительными модулями.

Как производятся замеры вентиляции

Бытовое обследование вентиляции с помощью анемометра выполняется так:

• приоткрыть окно, чтобы создать приток воздуха;
• снять с вентканала решетку;
• поместить крыльчатку включенного анемометра в канал;
• дождаться сигнала прибора о конце проверки;
• сверить показатели с нормативными данными.

Профессионалы работают также, с условием проверки вытяжки на нескольких этажах, забором проб и расчетов в крайних точках воздуховодов. Сверка показателей выполняется с нормативами СНиП и проектной документацией, паспортом строения. После проведения работ составляется акт. Нарушения устраняются в установленный законодательством срок.

Нормативные требования к вентиляции многоквартирного дома

Чтобы увидеть расхождения и отклонения в показателях работы сети, нужно знать требования к вентиляции жилых многоэтажных строений.

Согласно действующему законодательству, естественное движение воздуха не может быть ниже следующих параметров:

• в кухнях без газовой плиты 60 м3/час;
• в кухнях с газовыми плитами от 80 м3/час;
• в санузлах и ванных от 25 м3/час.

Анемометр показывает скорость движения воздуха в туннелях. Для расчета производительности сети применяются формулы, специальные таблицы с опорой на сечение решетки и др. показатели.

Составление акта проверки вентиляции

Профилактические осмотры, замеры и очистные мероприятия подтверждаются нормативными документами. Акт проверки дымовых и вентиляционных каналов может быть профилактическим и выглядеть так.

Также есть акты проведенных санитарно-эпидемиологических тестов. Пробы забираются для уточнения количества патогенных микроорганизмов. Применяются особые устройства для тестовых заборов воздуха. Проверка осуществляется только в условиях лаборатории. По заключении процесса составляется акт.

Подписываются документы сотрудниками обслуживающих организаций, работниками лаборатории и руководителем общедомового комитета. Услуги профилактических и регулярных осмотров оказываются на бесплатной основе. Плата за обслуживание общедомового имущества входит в квитанции ЖКХ отдельной строкой.

Как проводится чистка вентканалов

Очистные мероприятия подразумевают применение специальных приборов или химических веществ.

Различается несколько видов оборудования и типов очистки:

1. Механическая. Применяются очистные машины со щетками. Приборы снимают слои загрязнений с внутренних туннелей. Частицы выносятся с отработанной средой.
2. Приборы вакуумного типа. Работают по принципу высасывания слоев грязи со стенок вентиляционных каналов. Для устранения наслоений используется нагнетатель, который присоединяется к раструбу выхода из канала.
3. Фильтровальный агрегат. Прибор удаляет слои грязи, не выделяя частицы в атмосферу, а накапливая внутри устройства.

Выбор техники и приборов зависит от степени загрязнения. Профессиональная чистка осуществляется только работниками с наличием лицензии, допусков. Если управляющая компания не имеет сотрудников нужного уровня, она обращается к услугам сторонних организаций.

Функциональность центральных коммуникаций поддерживается осмотрами и профилактикой дымовых каналов. Нормы содержания и эксплуатации указаны в Постановлении Госстроя № 170.

• в МКД раз в квартал;
• в МКД с газовым оборудованием – сезонно, 4 раза в год;
• дымоходы из бетона, асбестоцементных труб – раз в 12 месяцев;
• варочное, отопительное оборудование – раз в 6 месяцев;
• шахты вентиляционные не реже 1 раза в 24 месяца.
