Алюминиевые батареи размеры: Размеры алюминиевых радиаторов отопления — Размеры Инфо

литые, экструзионные, характеристики, выбор, установка

При замене старых чугунных радиаторов или планировании новых систем отопления многие останавливают свой выбор на алюминиевых моделях. И этому есть логическое объяснение. Они обладают целым спектром отличных характеристик:

Но, как всегда, имеются недостатки. И самый главный из них: алюминий — химически активный металл. И подсоединять его можно далеко не всеми трубами. Материал запорной и регулирующей арматуры тоже выбирать нужно тщательно. Потому и ставят алюминиевые радиаторы в паре с металлопластиковыми, полиэтиленовыми  или полипропиленовыми трубами: они химически нейтральны. Со сталью они стоят более-менее нормально, при условии водородной активности теплоносителя не более Ph 7-8.

Смотрятся современные отопительные приборы в интерьере отлично

На какие трубы нельзя ставить алюминиевые радиаторы?  На медные. При контакте с ними начинается процесс электрохимической коррозии, частички металлов оседают внутри радиатора, а это, во-первых, повышает их гидравлическое сопротивление, а во-вторых, снижает теплоотдачу. Плюс к этому прилегающие металлы активно разрушаются, появляются свищи, образуются течи.

Виды и устройство

Литые радиаторы бывают стандартные и усиленные

Алюминиевые секции изготавливают по двум технологиям: экструзии и литья под давлением. Литые радиаторы более надежные. Они не имеют никаких швов. Рабочее давление 10-16 атм — у разных производителей разное. Но большей частью они могут стоять и в многоэтажках, где теплоноситель нормального качества: Ph 7-8.

При изготовлении экструзионных моделей отливают горизонтальные коллекторы, основную часть корпуса с ребрами формуют по принципу экструзии. Потом все части соединяются. Используют разные методы: клеят, сваривают, развальцовывают.  В любом случае швы присутствуют, Из-за особенностей технологии стенки коллекторов намного тоньше, а следовательно, меньше тепловая мощность, вес, рабочее давление. Они могут неплохо работать в индивидуальном отоплении, но для централизованных сетей непригодны.

Литые алюминиевые радиаторы могут быть двух типов:

• Стандартные — рабочее давление у них 5-6 Бар. Такие радиаторы изготавливают для европейского рынка. У нас они могут стоять в индивидуальном отоплении.
• Усиленные. Эти модели разрабатываются или подстраиваются под наши системы. Потому рабочее давление в них порядка 10-16 Бар, коллекторы более широкие, и стенки их толще. Такие вполне пригодны для большей части систем централизованного отопления, где теплоноситель не очень активный.

Всем хороши литые радиаторы — надежны, легки, имеют более высокую теплоотдачу. Но стоят они немало Чем привлекательны экструзионные модификации, это тем, что имеют они невысокую цену, а еще тем, что могут иметь высоту до 2 м. Если у вас где-то не становится обычный радиатор, а греть нужно, возможно пара таких длинных и тонких секций помогут делу.

Как выбрать алюминиевый радиатор

Если ставить радиаторы планируете в индивидуальную систему с принудительной циркуляцией, в принципе подойдут секции любого типа. Но литые, понятное дело, надежнее. Если есть возможность, ставьте их, нет — будут работать и экструзионные.

Особенно такие, как у Sira.

Для установки в системах с естественной циркуляцией, ищите модели с малым гидравлическим сопротивлением. Приблизительно можно ориентироваться на объем теплоносителя в секции, чем он больше, тем больше диаметр коллектора. Но нужно уточнять. Обычно в описании радиатора или в его паспорте (есть на сайтах крупных магазинов или у производителей) пишут, для каких систем они предназначены.

При выборе типа радиатора очень важно учесть тип системы отопления и ее параметры

Если батарею будете ставить в квартире, предварительно сходите в ДЭУ, ДЕЗ и т.д. Пообщайтесь с сантехниками. Вам нужны будут:

• данные по рабочему и опрессовочному (испытательному) давлению;
• значение водородной активности теплоносителя — Ph;
• максимальная температура.

Вот эти три параметра и будут основными критериями отбора производителей и моделей. Все характеристики выбранного вами радиатора должны быть не меньше этих значений, а желателен приличный запас (на всякий случай). Если хотя бы по одному из параметров ни один алюминиевый радиатор вас не устраивает, вам нужны приборы другого типа. Если слишком высокое давление — ваш выбор биметаллические радиаторы. Если очень плохой теплоноситель или высокая его температура, вам нужно ставить чугун. Но чугун — это не обязательно гармошка. Есть море других очень привлекательных вариантов (о видах чугунных батарей читайте тут).

Габариты — один из параметров подбора

Для частного отопления все параметры кроме Ph некритичны: и давление и температуру контролируете вы сами. Да и Ph тоже сами контролируете, но если использовать будете антифризы, то на этот параметр нужно будет обратить внимание.

Вообще, срок службы алюминиевых радиаторов при правильном подборе исчисляется десятилетиями. В индивидуальном отоплении при соблюдении кислотности им вообще мало что грозит. В многоэтажках они тоже стоят, если давление более-менее стабильно и теплоноситель в рамках нормы.

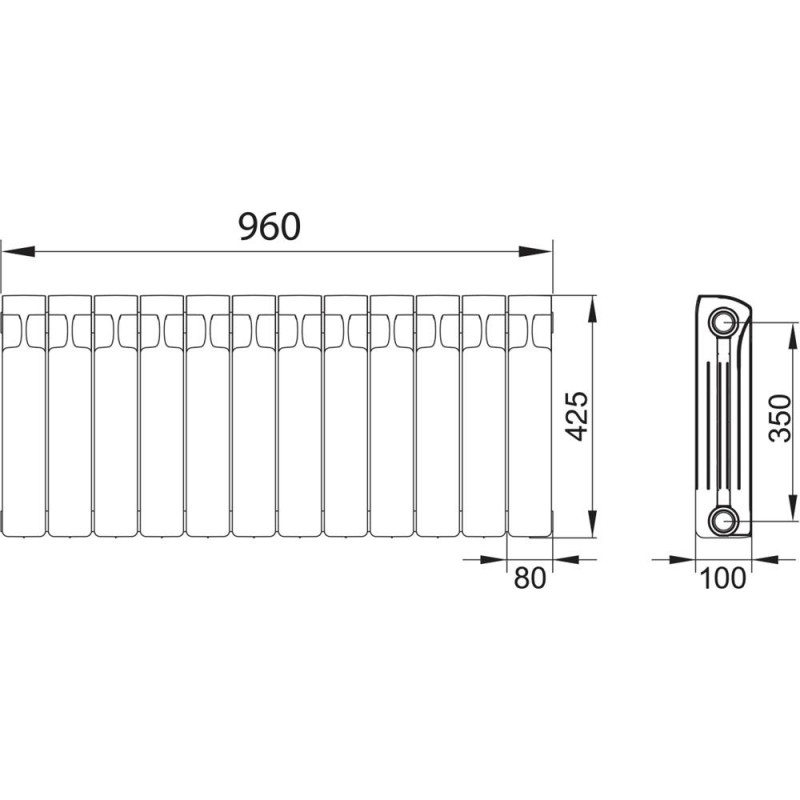

На выбор могут повлиять габариты:

• Межосевое (межниппельное) расстояние. Самое маленькое 200 мм. Эти радиаторы называют еще низкими, о типах можно почитать тут.  Самое большое 2000 мм. В нашей стране самый «ходовой» размер 500 мм — именно такое расстояние между центрами подсоединительных отверстий секции в старых чугунных батареях. А так как меняют чаще их, то чтобы не переваривать систему, ищут батареи с аналогичным размером. Как подобрать размер батареи отопления читайте тут.
• Высота радиатора. Измеряется от верхней точки секции до нижней. При одинаковом межосевом расстоянии высота разных моделей может прилично отличаться. А этот параметр важен, если отопительный прибор будете устанавливать в нишу или под подоконник.
• Глубина секции. По ней вы сможете понять, поместиться батарея под подоконник полностью. Только не забывайте, что при монтаже вам нужно буде от стены до задней панели радиатора оставить зазор не менее 3 см.
• Ширина секции. Определяет габариты всей батареи.
• Диаметр подсоеденительных отверстий. Измеряется обычно в дюймах, бывает чаще 1, 3/4, 1/2 дюйма. Этот размер нужно знать, чтобы правильно выбрать монтажный комплект — переходники, заглушки и т.д.

Вообще, размеры алюминиевых радиаторов — самые скромные среди других собратьев. А все потому, что теплоотдача сплава неплохая, вот и нет нужды увеличивать габариты. Ширина секции обычно 80 мм, глубина -70-95 мм, а высота зависит от межосевого расстояния, но для 500 мм обычно находится в пределах 582-590 мм.

Установка

Почти все рекомендации по установке алюминиевых радиаторов связаны с его химическими свойствами. Во-первых, нельзя использовать для разводки медные и оцинкованные трубы. Во-вторых, подбирать запорную и регулирующую арматуру нужно тоже нейтральную. Если найдете устройства из нержавейки — ставьте их, но стоят они немало, а встречаются нечасто. Сплавы на основе меди — бронза и латунь — в чистом виде несовместимы, подходят только никелированные. Так что ищем именно никелированные шаровые краны и регулирующие вентили.

В таблице вы можете увидеть, с какими материалами совместим алюминий, и соответственно подбирать составляющие системы.

Таблица совместимости металлов. Пригодится при планировании системы отопления и при подборе арматуры (Кликните по картинке для увеличения ее размера)

Еще одна особенность  — обязательная установка воздухоотводчиков на каждом радиаторе. Поставить можно ручное (кран «Маевского») или автоматическое устройство, но оно должно быть обязательно. Дело в том, что при контакте воды и алюминия происходит химическая реакция с выделением газов. Их большое количество может нарушать циркуляцию теплоносителя, из-за чего радиатор может греться не полностью. Особенности все, остались стандартные рекомендации:

Если говорить о схемах подключения, то они ничем не отличаются. Если в радиаторе меньше 8 секций, подключение может быть любое, от 10 шт самое эффективное — диагональное, чуть хуже — боковое. При горизонтальной разводке лучше смотрится нижнее, но при большом количестве секций нужно делать диагональное.

Итоги

При выборе алюминиевых радиаторов в квартиры, нужно руководствоваться параметрами системы отопления: рабочим и максимальным давлением, качеством теплоносителя и максимальной температурой. По этим данным выбирается производитель и модель. Наиболее приспособленными для многоэтажек являются усиленные литые модели, обычные и экструзионные не проходит по рабочему давлению — у них оно не выше 6 Бар.

В сетях индивидуального отопления с принудительной циркуляцией работать будут любые. В гравитационные системы подходят с большим овальным вертикальным коллектором, а это обычно усиленные  алюминиевые радиаторы. В остальном ограничений в общем-то для индивидуальных систем нет.

Алюминиевые радиаторы отопления — выбор и рекомендации

• org/ListItem»>Главная
• Авторские статьи
• Сантехника

Дом – это там, где всегда уютно и тепло. Именно поэтому вопросу отопления нужно уделять особое внимание. Раньше радиаторы отопления были исключительно чугунными. Сейчас они бывают самых разных видов. Поэтому обычному человеку сделать правильный выбор не всегда легко. Отметим, что самой большой популярностью пользуются радиаторы отопления, изготовленные из алюминия. Они обладают множеством достоинств. Однако вначале давайте поговорим о том, какие виды радиаторов бывают вообще, чтобы иметь точное представление о многообразии таких изделий. Итак…

О видах

Все радиаторы отопления делятся на такие виды:

1. Чугунные модели. Отличаются своей надежностью и долгим сроком службы. Чугунные батареи очень медленно остывают, но и нагреваются тоже медленно. При этом они совсем не боятся коррозии. Обладают высоким показателем теплоемкости.
2. Стальные радиаторы. Они не боятся коррозии, имеют долгий срок службы, отличаются надежностью и прочностью. Еще стальные модели не боятся влияния различных агрессивных веществ.
3. Биметаллические конструкции. Представляют собой сплав двух металлов. Как правило, корпус таких изделий алюминиевые, а сердечник стальной. Рабочее давление таких радиаторов может достигать пятидесяти атмосфер, что очень радует. Кроме того, биметаллические изделия хорошо переносят контакт с водой низкого качества.
4. Четвертый вид радиатор – это, конечно, алюминиевые. Они весят немного, быстро нагреваются, обладают приличными показателями теплоемкости, а их стоимость относительно невысока.

Теперь же давайте поговорим более подробно о плюсах и минусах отопительных приборов, которые изготовлены из алюминия.

Об алюминиевых конструкциях

Стоит отметить, что радиаторы из алюминия появились в продаже не так давно. Их конструкции бывают довольно разнообразными. Эксперты условно делать такие радиаторы на три вида по методу их изготовления:

1. Первый вид – это литые конструкции.
2. Второй вид – это комбинированные конструкции.
3. Третий вид – это экструдированные конструкции.

Все они отличаются только технологией производства и не более. Так, литые модели делают по литейной технологии под очень высоким давлением. В результате секции получаются практически идеальной формы с правильными размерами и гладкой поверхностью. Секции соединяются друг с другом с помощью ниппелей. Благодаря этому блоки отопления могут быть любого размера. Литые радиаторы отличаются от остальных тем, что в их нижней части имеются особенные донца. Их используют для того, чтобы камуфлировать технические отверстия. Стоит добавить, что литые радиаторы обладают большей теплоотдачей по сравнению с другими видами. Поэтому они считаются более эффективными.

Экструдированные радиаторы делают по технологии экструзии. Для этого размягченный сплав алюминия пропускают через прочный профиль из стали. Заготовки, которые получаются в итоге, спрессовываются путем спайки между собой. Ровные блоки фиксируются между собой стальными заплатками. Такие радиаторы не отличаются плавными формами. При неосторожности об их края очень легко травмироваться. При этом стоят такие агрегаты намного дешевле. По этой причине им и отдают предпочтение многие потребители.

Что касается комбинированных радиаторов, то данные конструкции являются объединением двух предыдущих видов. Такие модели представляют собой детали, изготовленные по экструдированной технологии и расположенные вертикально. Их собирают в коллекторы литого типа. Такие радиаторы продаются в виде блоков или отдельных секций, с помощью которых можно решить самые разные задачи технического характера.

Более подробно про данный вид радиаторов можно узнать на сайте.

О преимуществах алюминиевых конструкций

Алюминиевые батареи обладают неоспоримыми преимуществами. Эти радиаторы составляют серьезную конкуренцию биметаллическим моделям, а также агрегатам из стали и чугуна. Алюминий отличается довольно небольшим весом. Особенно, если сравнивать этот материал со сталью и чугуном. Вес одной алюминиевой секции радиатора, как правило, не превышает двух килограмм.

Алюминий представляет собой материал, который отличается «податливостью». Поэтому изделия из него при необходимости можно подвергнуть формовке без особого труда. Учитывая этот нюанс монтировать такие агрегаты тоже очень легко. Стоит добавить, что алюминиевые радиаторы относятся к категории недорогих. Данный факт является определяющим в процессе выбора подходящего агрегата для системы отопления.

Радиаторы из алюминия легко поддаются чистке. Их можно мыть. А все благодаря тому, что такие агрегаты обрабатываются специальной порошковой краской, которая способна выдерживать высокие температуры. Нужно учитывать и то, что такие батареи имеют специальные ребра. Благодаря им коэффициент теплоотдачи значительно повышается. Собственно уровень теплоотдачи у алюминиевых радиаторов в четыре раза выше, чем у чугунных аналогов.

Алюминиевые радиаторы имеют такие размеры и выполнены в таком стиле, что они без труда вписываются в дизайн любого помещения. Современные агрегаты имеют привлекательный и универсальный внешний вид. Тепловая инерция у данных радиаторов относительно невысокая, поэтому можно при необходимости за короткое время изменить температуру воздуха в обогреваемом помещении. Нужно отметить, что в плане стилевого и дизайнерского решения алюминиевым радиаторам нет равных.

Об эксплуатационных недостатках

К сожалению, алюминиевые батареи имеют и определенные недостатки. Нужно отметить, что при некоторых условиях эксплуатации они могут довольно быстро прийти в непригодность.
Алюминиевые радиаторы сильно подвержены электрохимической коррозии. Эксперты утверждают, что данное явление происходит тогда, когда алюминиевые радиаторы контактируют с медными деталями отопительной системы. Большое значение имеет и то, насколько качественный теплоноситель, то есть вода. Кроме того, данный вид коррозии может возникнуть и в результате того, что радиатор был установлен неправильно. В любом случае коррозия алюминиевых радиаторов – это не редкость. Стоит отметить, что некоторые алюминиево-медные радиаторы прекрасно функционируют в отопительных системах с медными трубами. Нужно понимать, что износостойкость изделия во многом зависит от уровня его качества. Последний, к сожалению, часто оставляет желать лучшего.

Многих пользователей часто волнует вполне законный вопрос – насколько велика вероятность того, что батарея, изготовленная из алюминия, разорвется?. Пожалуй, эта вероятность присутствует при любом типе радиаторов. Здесь нужно отметить, что изделия из алюминия имеют оксидную пленку. Она образуется в каждой батареи с первых дней эксплуатации. Данная пленка защищает конструкцию. Если цельность оксидной пленки будет нарушена, то это может стать причиной резкого повышения давления внутри радиатора. И именно из-за давления возникает вероятность разрыва.

Очень большой популярностью пользуются батареи, имеющие стойкое антикоррозийное покрытие. Естественно, что стоят такие конструкции дороже прочих. Но многие потребители считают, что защитное покрытие стоит переплаченных денег. Батареи с защитным покрытием способны выдержать воздействие воды, РН которое доходит до десяти единиц. Но нужно знать и о том, что закрывать краны в подобном агрегате ни в коем случае нельзя. Это запрещено технологически. Особенно, если речь идет о теплом времени года. Если закрыть краны, то внутри батареи начнет активно увеличиваться количество водорода. А эта ситуация является взрывоопасной.

Правила и порядок монтажа

Что касается правил монтажа, то здесь нужно учитывать следующие нюансы. Прежде всего, радиатор нужно собрать. Для этого нужно вкрутить радиаторные пробки и заглушку с прокладками. После это устанавливается запорная и терморегулирующая арматура, а также клапан Маевского. Вторым этапом является размещение кронштейнов. На стене их необходимо закрепить с помощью кронштейнов, а кронштейны закрепляются дюбелями.

После этого радиатор можно вешать на кронштейны. Сделать это нужно так, чтобы их крюки размещались между радиаторными секциями. Затем нужно выставить радиатор по горизонтали с помощью уровня. При необходимости можно отрегулировать горизонтальность конструкции с помощью тех же кронштейнов.

Когда радиатор будет надежно подвешен и зафиксирован, можно подсоединять его к системе отопления. Нужно помнить о том, что между радиатором и полом должен оставаться зазор не менее семидесяти миллиметров. Меньший зазор снизит теплообмен. Более того, убирать за радиатором станет просто невозможно. При этом между стеной и радиатором зазор не должен быть менее двух сантиметров. В противном случае уровень теплоотдачи сильно снизится.

Заполнять систему отопления и радиатор теплоносителем нужно с большой осторожностью. Запорно-регулирующую арматуру нужно открывать очень плавно, чтобы не допустить гидравлического удара.

Что нужно учитывать в процессе выбора

Алюминиевые радиаторы нужно подключать грамотно. Если человек, который решил заняться данным процессом, не имеет никакого представления о процессе монтажа таких агрегатов, то лучше ему не браться за это дело. Пусть подключение выполнят профессионалы. Ведь от качества монтажа напрямую зависит срок службы алюминиевого радиатора. Более того, неправильный монтаж может стать причиной разрыва батареи. Поэтому в процессе выбора алюминиевых конструкций нужно уделять внимание следующим нюансам:

1. В алюминиевых радиаторах имеются специальные стенки, которые изготовлены из резины. Если в системе отопления в качестве источника тепла используется обычная вода, то эти стенки останутся невредимыми. Если же в системе залит антифриз, то уже через несколько недель резиновые стенки придут в непригодность и перестанут функционировать. Другими словами антифриз их разъест.
2. И снова о стенках радиатора, но уже о внешних. Дело в том, что они являются ограничителями давления. Поэтому чем толще будут стенки, тем более высокое давление сможет выдержать конструкция в целом. И данный параметр заслуживает особого внимания. Другими словами, в процессе выбора радиатора нужно обратить внимание на рабочее давление агрегата.
3. К слову о рабочем давлении. От него напрямую зависит износостойкость изделия. Все батареи без исключения подвержены гидравлическому удару. Поэтому наличие антикоррозийного слоя все же является если не обязательным, то желательным.
4. В процессе монтажа нельзя слишком усердствовать при закручивании. Большое усердие может нанести серьезный вред алюминиевой конструкции.
5. Что касается способа подключения, то предпочтение лучше отдать конструкциям с нижним подключением. Их проще устанавливать.
6. Кроме того, необходимо знать и о том, что алюминиевые батареи склонны к завоздушиванию. Поэтому в их конструкции обязательно должен иметься клапан для отвода воздуха.
7. Теплоотдача алюминиевого радиатора не обязательно должна быть высокой. Здесь нужно учитывать размеры, то есть площадь, конкретного помещения, чтобы приобретенный агрегат мог должным образом обогреть его.

Алюминиевые конструкции – это отличный выбор для того, чтобы поддерживать нужную температуру воздуха в помещении. Они являются высокоэффективным прибором отопления, который нуждается в особых условиях эксплуатации. Так, теплоноситель должен быть качественным, а в системе трубопровода должны отсутствовать стальные трубы. Лучше всего алюминиевые агрегаты «сотрудничают» с металлопластиковыми и пластиковыми трубами. В этом случае данные модели прослужат много лет, радуя теплом и привлекательным внешним видом хозяев дома.
