Виды алюминиевых радиаторов отопления
Схемы подключения радиатора к общей разводке труб
Медно-алюминиевые радиаторы отопления
Выбор труб для алюминиевых и медно-алюминиевых радиаторов

Виды алюминиевых радиаторов отопления

Алюминиевые радиаторы отопления можно подобрать под размеры помещения. Виды батарей:

Литые. Отдельная секция этого радиатора отливается индивидуально под высоким давлением методом литья, что обеспечивает конструкции большую прочность. Она выдерживает воздействие до 16 атмосфер.
Экструзионные. Для их изготовления используют метод выдавливания. Отдельно производятся составляющие элементы – головка, ребро и донная часть, затем они склеиваются между собой методом опрессования. Минус таких радиаторов в невозможности добавить к ним лишнюю секцию, если это необходимо. Однако они имеют меньшую стоимость, нежели литые модели.
Анодированные. Отливаются из алюминия прошедшего очистку, после чего подвергаются обработке методом анодного оксидирования, что обеспечивает металлу лучший уровень теплоотдачи, придает антикоррозийные свойства, увеличивает прочность (до 50-70 атмосфер). Единственный минус – очень высокая стоимость.

Схемы подключения радиатора к общей разводке труб

Алюминий достаточно хрупкий металл, который боится воздействия высоких температур и излишнего давления теплоносителя. По этой причине батареи из алюминия обычно используются в частных домах, где давление в среднем не превышает отметку в 6 атмосфер.

Для того чтобы такой радиатор служил долгое время, лучше использовать для него химически нейтральную воду, в которой отсутствуют различные кислотные или щелочные примеси.

Однако существуют усиленные алюминиевые радиаторы, поэтому, если есть необходимость, можно обратить внимание именно на них. Они обладают повышенными характеристиками прочности. Определить их можно по паспорту изделия, в котором обязательно указывается максимально возможное рабочее давление, которое может достигать 30 атмосфер.

Батареи из алюминия можно использовать как для классической однотрубной системы отопления, так и для двухтрубной и даже коллекторной отопительных систем.

Возможные схемы подключения алюминиевой батареи:

боковая;
диагональная;

нижняя.

Боковая схема представляет собой присоединение подающей трубы к патрубку, находящемуся сверху, а обратной трубы к патрубку, расположенному в нижней части батареи. Причем важно, чтобы радиатор имел не более 15 секций стандартного размера. В противном случае не рекомендуется применять эту схему подключения.

Также не следует менять местами подающую и обратную трубы, поскольку это может снизить теплоотдачу до 50 %.

Диагональная схема представляет собой присоединение подающей трубы к патрубку, находящемуся сверху, а обратной трубы к нижнему патрубку только с противоположного конца.

Описанная схема отлично подходит для радиаторов отопления нестандартно больших размеров, имеющих крупные секции, считается наиболее эффективной, поскольку обеспечивает максимальную теплоотдачу.

Единственный минус диагонального подключения в прохождении по верхнему краю батареи, что может портить внешний вид.

Нижняя схема представляет собой присоединение подающей и обратной трубы к патрубкам, расположенным в нижней части батареи. Однако в случае такого подсоединения алюминиевые радиаторы могут терять до 30 % тепла.

Медно-алюминиевые радиаторы отопления

Нагревательные элементы, состоящие из меди и алюминия, относятся к классу биметаллических радиаторов. Их конструктивной особенностью является наличие внутри медных трубок, которые нужны для лучшей циркуляции теплоносителя. И уже к этим трубкам присоединяются пластины из алюминия методом прессования.

Батареи такого типа устойчивы к воздействию агрессивной среды используемого теплоносителя, для них не опасно высокое давление и температура, могут применяться как в централизованных, так и в автономных системах отопления.

Обычно для изготовления медно-алюминиевых батарей применяют фосфородезоксидированную медь, в которой содержится минимальное количество примесей. Это обеспечивает радиатору отопления отличные антикоррозийные свойства. Также препятствием для различных отложений служит то, что поверхность внутри радиатора имеет низкую шероховатость, в отличие от стальных или тяжелых чугунных батарей.

Медно-алюминиевые радиаторы имеют малый вес, поэтому их можно крепить даже на стену из гипсокартона, они быстро нагреваются, но также быстро остывают. Для их работы требуется небольшое количество теплоносителя (меньше 1 литра), в отличие от радиаторов из других материалов. Для их заполнения жидкости требуется намного больше.

Основным недостатком таких батарей является их более высокая стоимость, однако, учитывая характеристики и рекомендуемый срок эксплуатации, такая цена вполне обоснована.

Любой радиатор стандартной комплектации не является украшением дома. Поэтому целесообразно приобрести декоративные решетки.

Медно-алюминиевые батареи легко компонуются с трубами из любого материала, однако предпочтительнее сочетание их именно с медными трубами. В этом случае система отопления прослужит бесконечно долго (срок службы составляет 50 лет).

Конструкция батареи стандартная, имеет возможность подключения к системе, как с левой, так и с правой стороны, снизу и сверху. Схемы подключения обусловлены конструкцией радиатора и не имеют отличий от классических схем (боковой, диагональной, нижней).

Выбор труб для алюминиевых и медно-алюминиевых радиаторов

Обычные стальные и железные трубы постепенно теряют свою популярность, поскольку имеют низкий запас прочности, требуют ежегодной проверки и подтягивания. В настоящее время чаще используются полипропиленовые трубы, которые считаются более удобными и надежными.

Наиболее предпочтительным вариантом труб считаются полипропиленовые трубы армированные стекловолокном или же армированные алюминием. Причем с глубоким залеганием алюминия, что упрощает процесс монтажа, поскольку отсутствует потребность в применении шейвера и зачистки.

Монтаж алюминиевых радиаторов отопления: схемы подключения

Безотказная работа отопительной системы из алюминия во многом зависит от того, как произведен монтаж алюминиевых радиаторов. Вы можете провести подключение своими руками либо пригласить специалистов, в любом случае все этапы работы — выбор комплектующих, расчет радиаторов, соединение секций и т.п. — должны пройти максимально правильно. Только тогда вы получите надежную систему отопления на долгие годы.

Содержание:

Где можно устанавливать радиаторы из алюминия?
Выбор радиаторов и комплектующих
- Радиаторы
- Трубы
- Аксессуары
Монтаж
- Подготовительные работы
- Сборка радиатора
- Схема подключения
- Подключение

Установка секций радиаторов под оконными проемами

Где можно устанавливать радиаторы из алюминия?

Алюминиевые радиаторы отопления обладают высокими теплоотдающими свойствами и небольшим разрешенным давлением теплоносителя, поэтому обычно устанавливаются в частных малоэтажных строениях либо при устройстве автономной системы.

В этом случае они будут защищены от гидроударов, возможных для центрального отопления, и смогут максимально обогреть ваше жилье.

Стандартно радиаторы устанавливают под подоконниками. Также возможна установка алюминиевых батарей на стойках около стены либо в других свободных частях комнаты. При этом трубопроводы подключаются с одной или разных сторон, а сами радиаторы могут декорироваться экранами. При каждом способе установки необходимо учитывать потери тепла на близлежащие предметы.

Запомните! Наилучшая теплоотдача будет достигнута в том случае, когда монтаж приборов проходит в стандартных условиях, без наличия загораживающих его предметов.

Уменьшение теплоотдачи в зависимости от места и способа установки

Выбор радиаторов и комплектующих

Радиаторы

При подключении радиаторов наиболее важными будут такие его характеристики, как мощность и величина рабочего давления. Мощность зависит от разных причин (конструкция, размеры и т.д.) и входит в расчет нужного количества секций. А по величине допустимого давления радиаторы бывают двух видов:

Стандартные, в которых разрешается использовать теплоноситель с давлением воды до 6-ти — 10-ти атм. Они предназначены для систем отопления с автономной подачей воды, как в частных домах и коттеджах. Для этого вида не рекомендуется соединение секций в слишком широкую батарею.
Усиленные, которые могут выдержать давление до 16-ти — 20-ти атм. Такие аппараты возможно установить и в центральную систему отопления высокоэтажного дома. В этом случае можно соединить до 12-ти секций, а при устройстве искусственной циркуляции до 24-х.

Внимание! Перед покупкой радиаторов необходимо произвести расчет их количества. Рассчитать нужное число можно, разделив необходимую для помещения мощность на энергоотдачу одной секции (мощность радиатора есть в его паспорте, а для помещения нужно рассчитать по 1 кВт на 10 м²).

Трубы

Для того, чтобы монтаж радиатора и последующее его использование было удобным и надежным, нужно правильно подобрать трубы и другие комплектующие. Так, схема отопления должна предусматривать, что:

Алюминиевый сплав не должен соприкасаться с чугуном и сталью, не имеющими соответствующей антикоррозийной обработки.
Использование медных труб и аксессуаров для алюминиевых радиаторов вообще недопустимо. Это соединение может давать вялотекущую реакцию с образованием газа, который, накапливаясь, может разорвать батарею.

Теплоноситель с высоким центральным давлением лучше подводить по металлическим трубам. Полипропиленовыми и металлопластиковыми трубами лучше пользоваться в щадящих условиях индивидуальных систем отопления.

Внимание! Правильно подключение алюминиевых радиаторов должно проходить с обязательной установкой автоматических клапанов для спуска лишнего воздуха, независимо от материала труб и комплектующих.

Аксессуары

В комплекте с алюминиевыми радиаторами поставляются:

Кронштейн стеновой или напольный, с помощью которого вы будете крепить прибор,
Уплотнительные прокладки, монтаж которых в соединение секций исключит образование течи,
Воздухоспусковые клапаны, установка которых поможет убрать лишний воздух из батареи,

Заглушки для крайних секций.

Кроме этого, с алюминиевой батареей обычно продается арматура запорная и для терморегуляции, которую рекомендуется устанавливать на входе и выходе из радиатора. С ее помощью можно не только регулировать температуру в комнате, но также изолировать радиатор от остальной системы для замены, обслуживающих и ремонтных работ.

Монтажные аксессуары, входящие в комплект поставки радиатора

Монтаж

Монтаж алюминиевых радиаторов можно заказать у специальной организации либо выполнить своими руками. При этом нужно знать последовательность действий, как проводить их наиболее правильно.

Подготовительные работы

Прежде чем начинать монтаж радиаторов своими руками, нужно рассчитать места их крепления и установить кронштейн. Для этого делают расчет, основываясь на строительных правилах установки радиатора:

Не менее 10-ти см от подоконников,
Около 12-ти см от пола,
От 3-х до 5-и см от стены.

К стене кронштейн нужно крепить с помощью дюбелей, заделывая просверленные для них отверстия цементным раствором. Радиатор может быть напольный, то есть иметь в комплекте напольный держатель — подставку. При этом к стене его нужно крепить несильно, лишь для поддержки равновесия.

Сборка радиатора

Сам радиатор перед подключением нужно собрать, то есть установить необходимые элементы:

Ввернуть радиаторные пробки и заглушки,
Подсоединить запорную арматуру,
Собрать терморегуляторы,
Проверить надежность ниппелей,
Крепить воздушные клапаны

Схема того, как разобрать алюминиевый радиатор и провести его сборку, должна прилагаться к новому прибору.

Внимание! Чтобы клапаны выполняли свою работу правильно, нужно сразу рассчитать, чтобы выпускные головки их смотрели вверх.

Затем радиатор можно укрепить на кронштейн. При этом крюки должны быть расположены между секциями. Также кронштейн участвует в процессе регулировки уровня установки радиатора.

Схема подключения

Схема подключения алюминиевого радиатора может быть:

диагональная,
боковая,
нижняя.

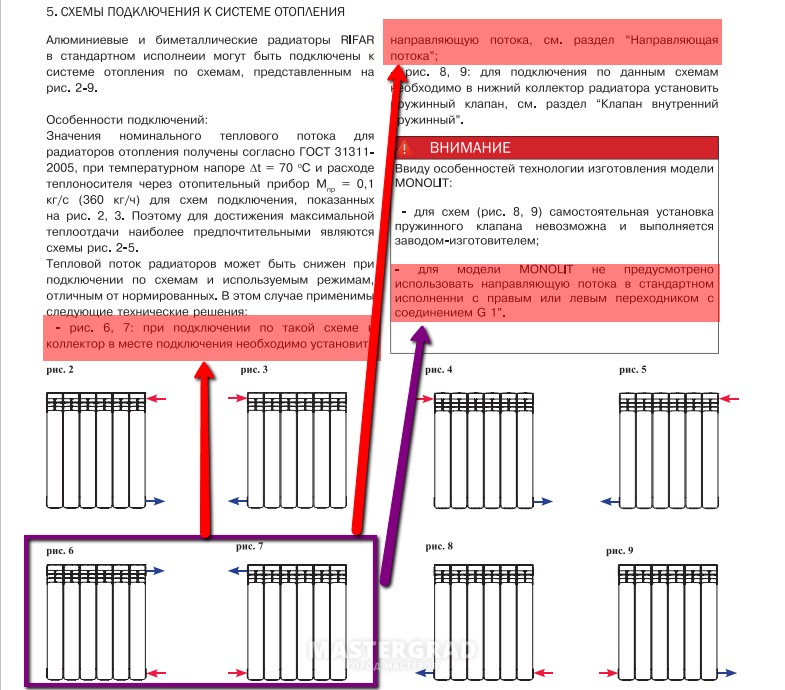

Алюминиевые радиаторы с нижним подключением установлены на напольный кронштейн

Интересно! Схема подключения влияет на качество теплоотдачи, так как в некоторых вариантах теряется часть тепловой энергии. Так, боковая схема однотрубной системы отнимает до 15-ти % тепла батареи.

Подключение

Теперь можно подсоединить радиатор к системе. Для этого:

Убедитесь, что в системе нет воды или она перекрыта в точках установки,
Соедините секции с помощью затяжки на ФУМ-ленту,
Закрепите радиатор к трубам посредством сгонов,
Обязательно проведите опрессовку системы.
